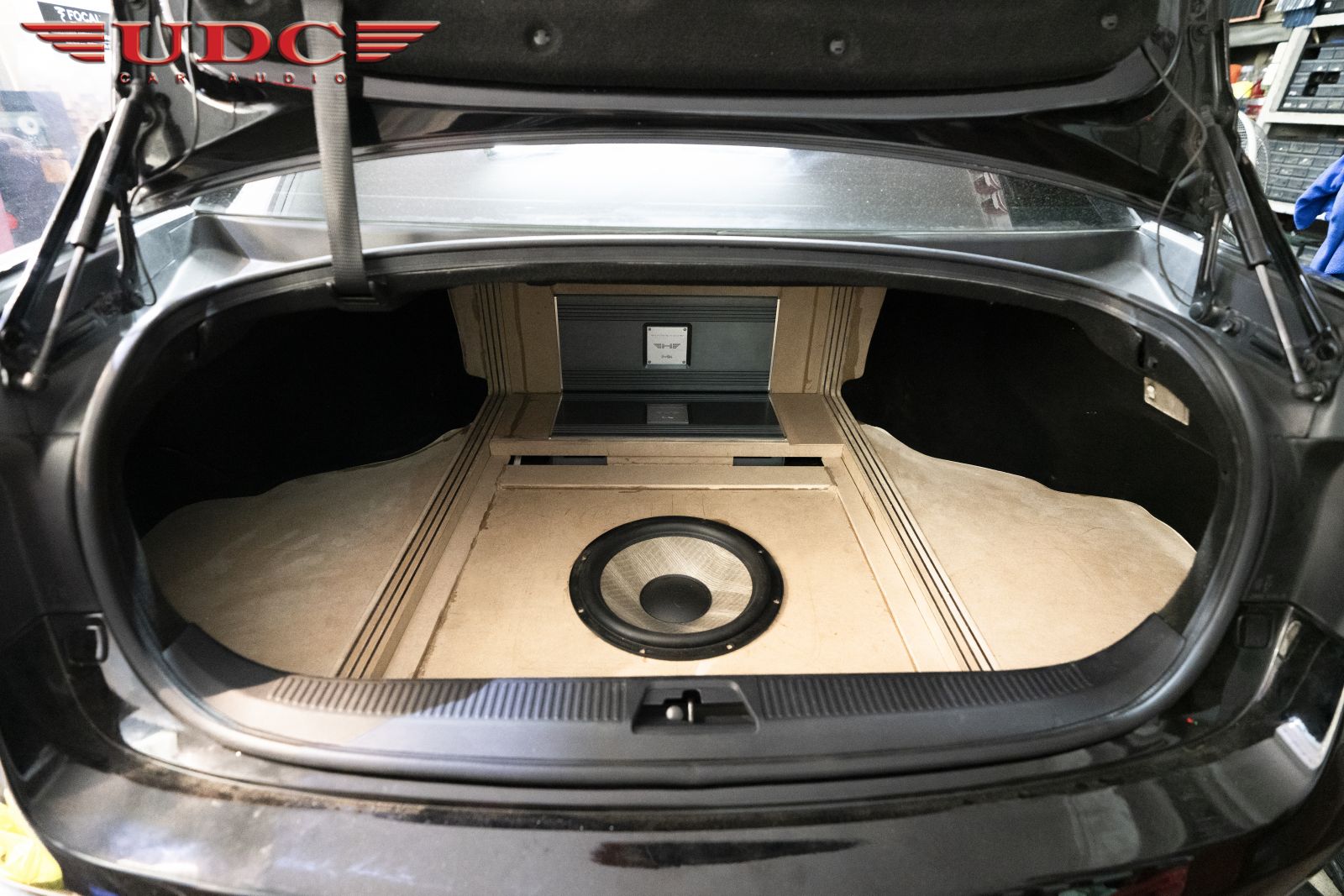

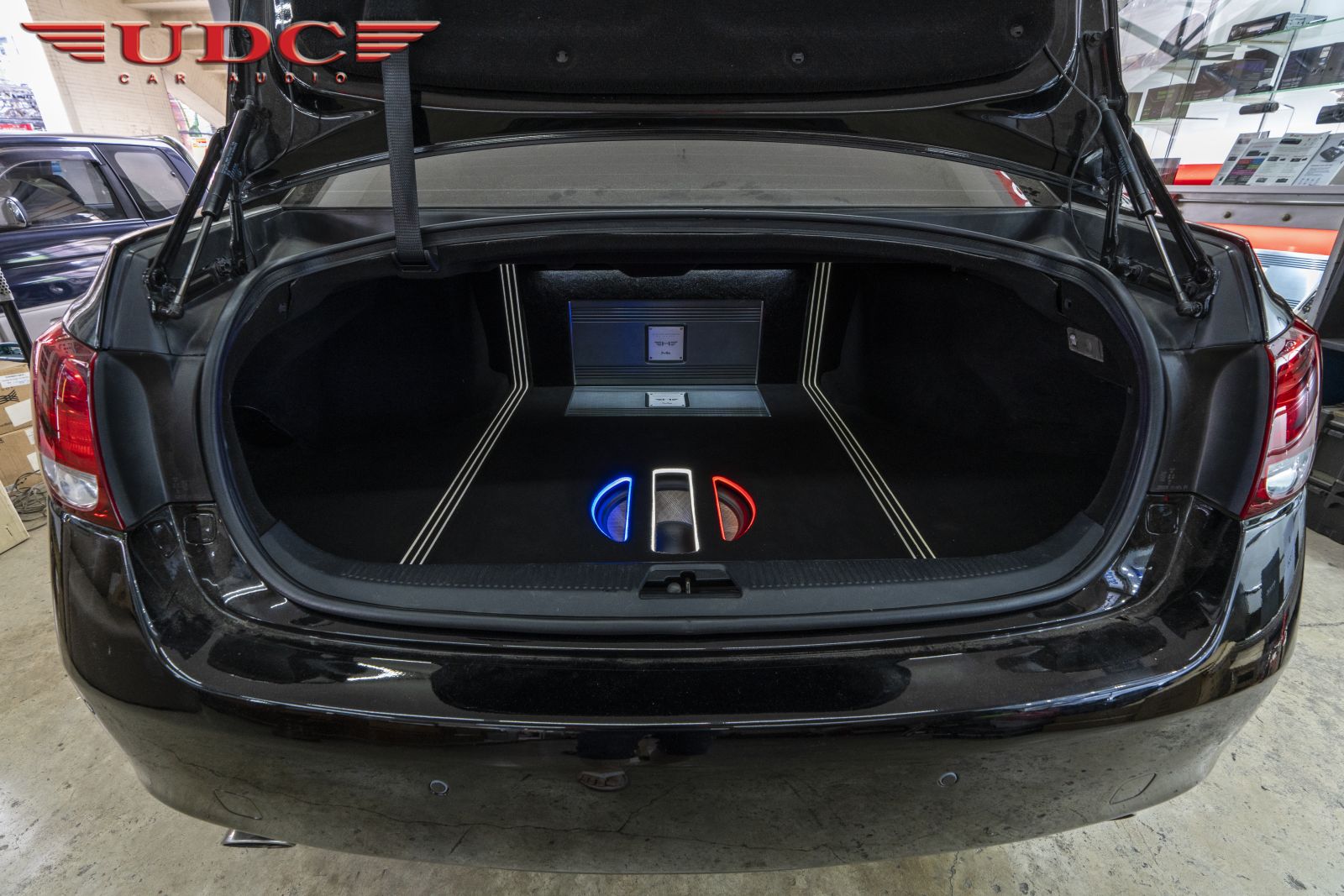

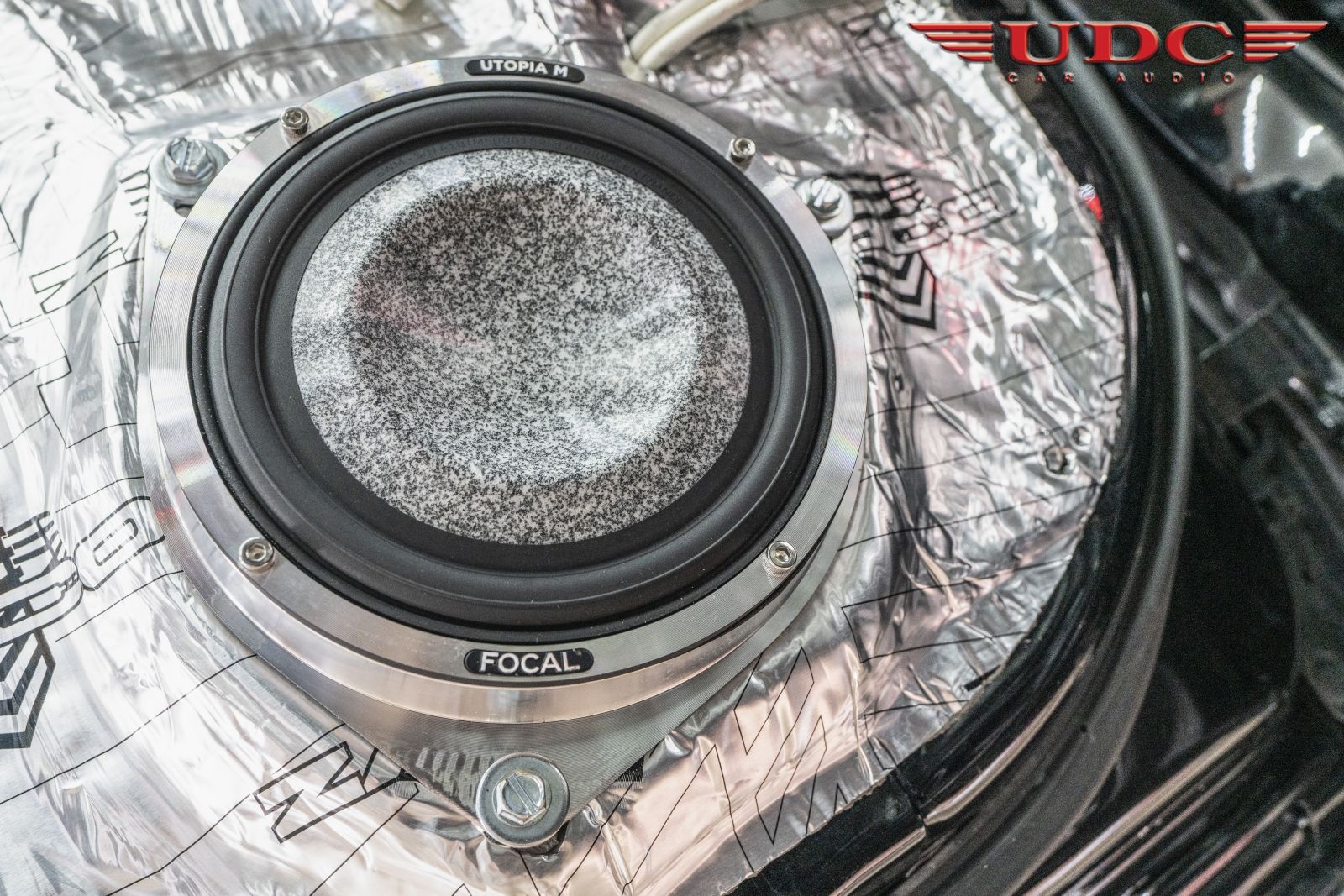

LEXUS GS300 กับชุดเครื่องเสียงในระบบ Tri Amp + R โดยใช้วิทยุเป็นจอ ANDROID ขนาด 12.1" เป็นเครื่องเล่นส่งสัญญาณเข้าสู่ PROCESSOR รุ่น TOP ที่สุดของ HELIX ในรุ่น DSP PRO MK II ที่ต่อเพิ่มการ์ด BLUETOOTH เพื่ออัพเกรด FUNCTION ให้กับ DSP แล้วส่งไปสัญญาณไปที่ HARMOTECH M4 ทั้งสองตัวเป็นกำลังขับลำโพง FOCAL UTOPIA M 2 Way แบบ Active ส่วนลำโพงคู่หลังเป็น FOCAL EXPERT PS165FX แบบ Passive ส่วนซับวูฟเฟอร์นั้นใช้เป็น FOCAL EXPERT P30F แบบ 12" เก็บย่านความถี่ต่ำได้ครอบคลุม ส่วนชุดสายนั้นใช้เป็น TCHERNOV CABLE ทั้งระบบเลยด้วยครับ

รายการอุปกรณ์ทั้งระบบมีดังนี้ครับ



1. HEAD UNIT ANDROID GS300 12.1"

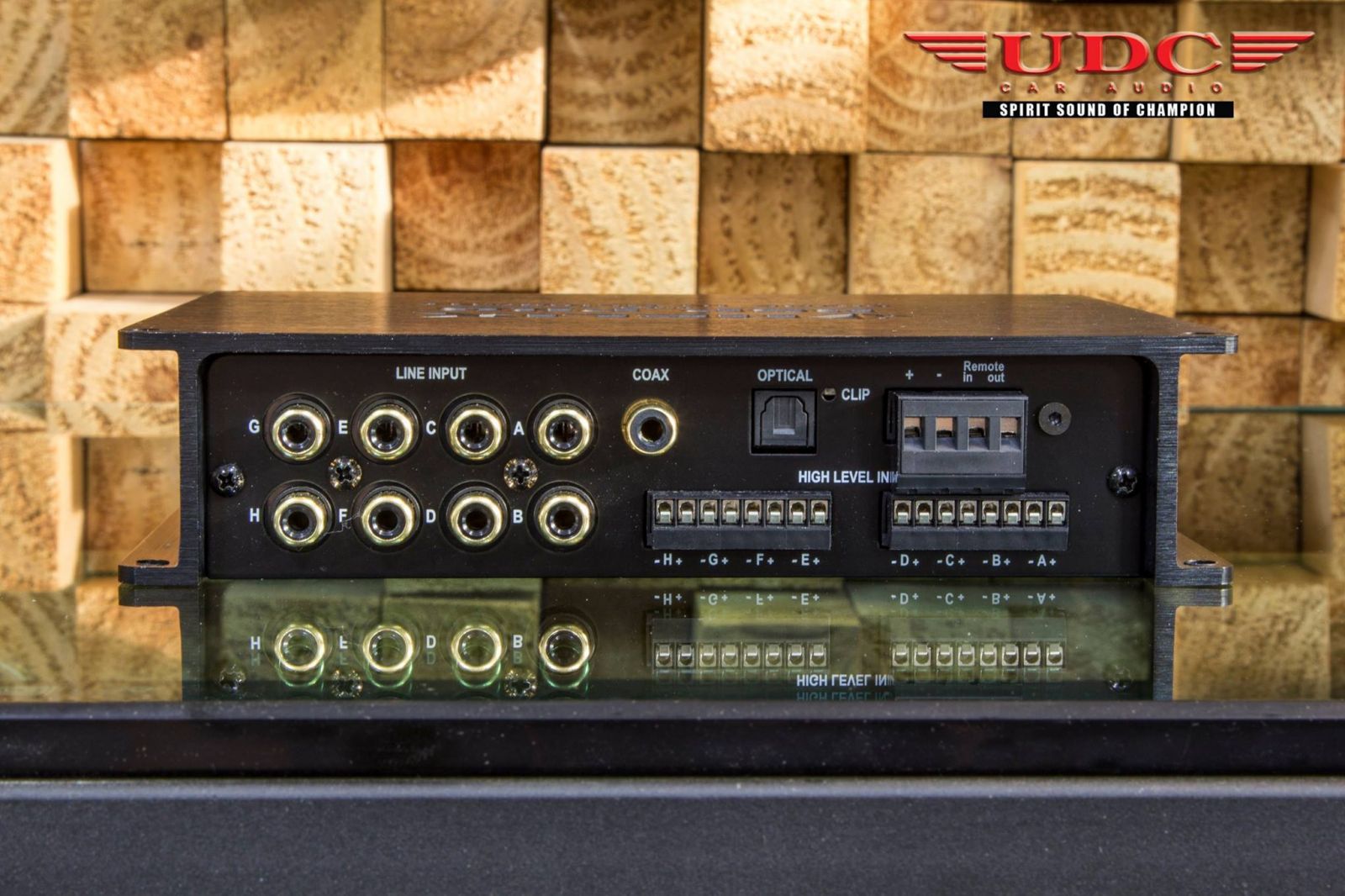

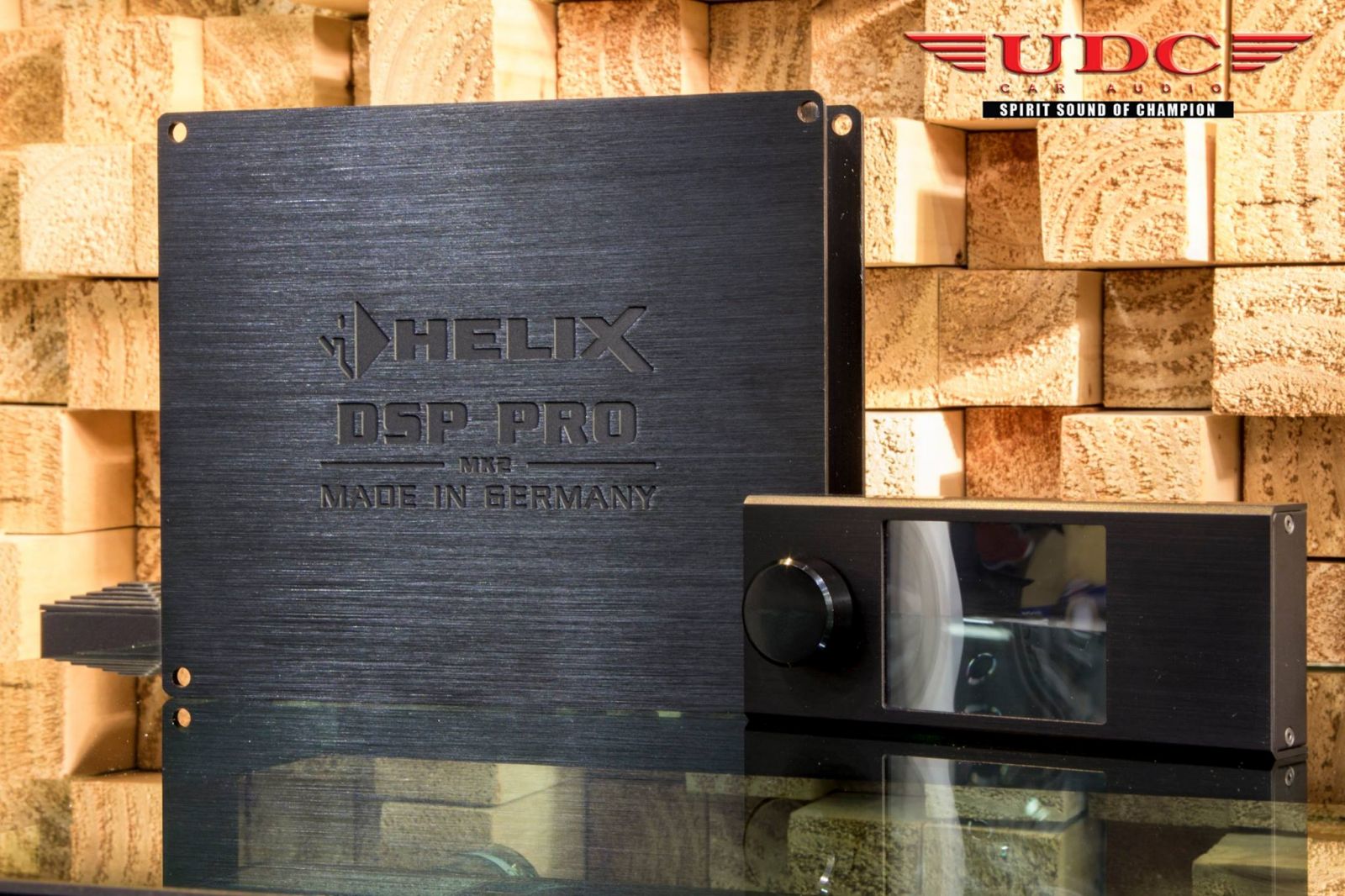

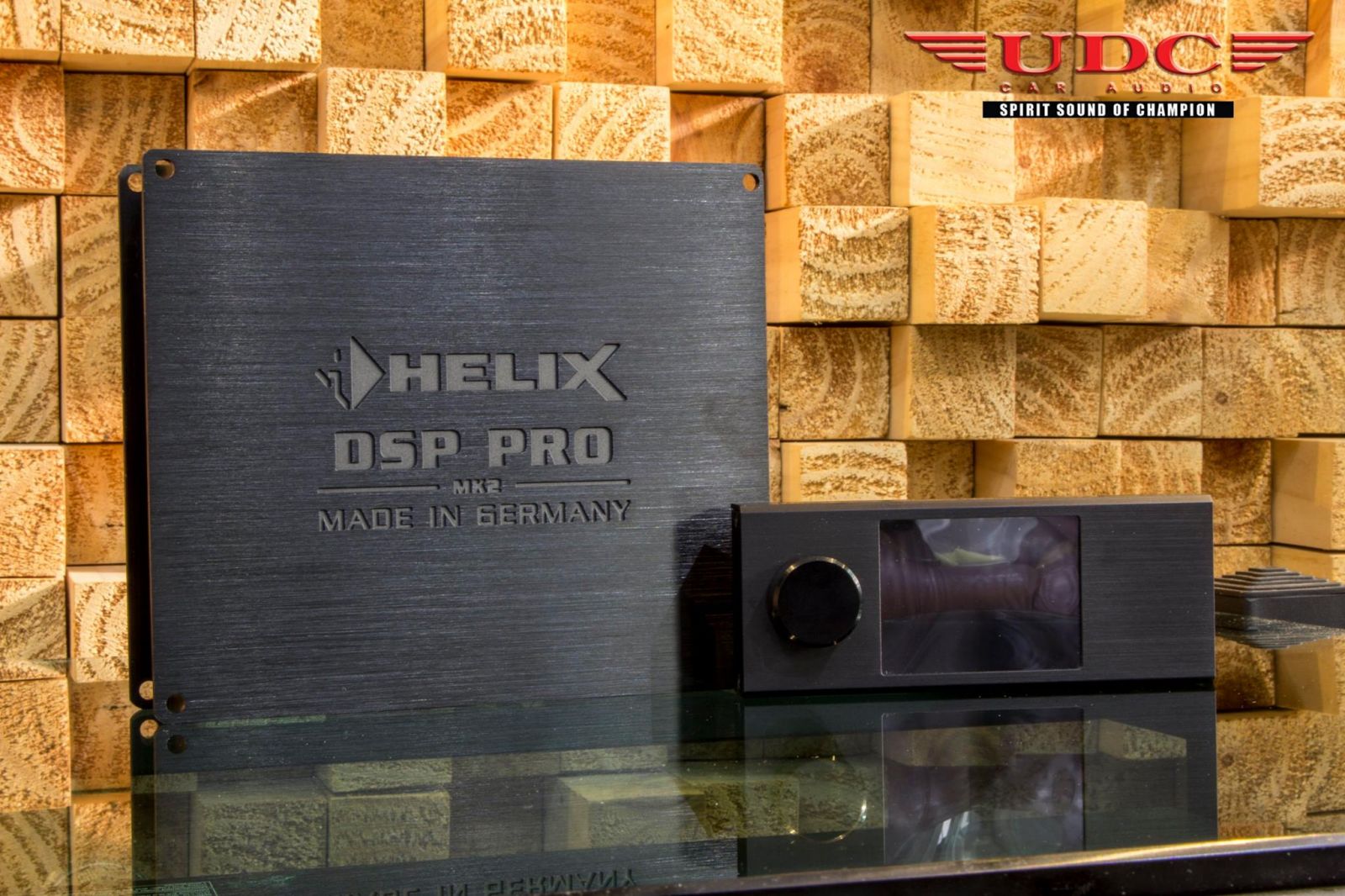

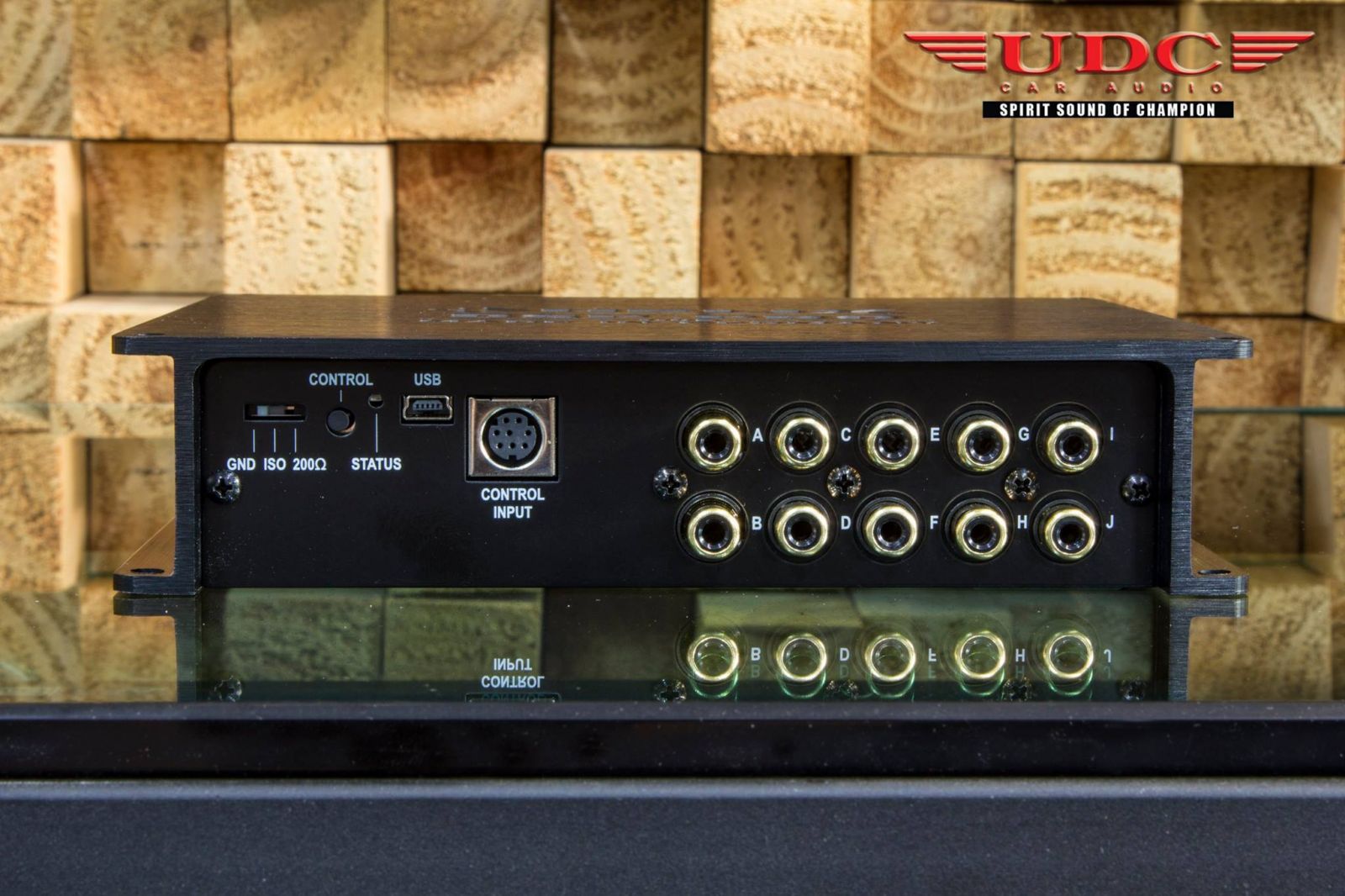

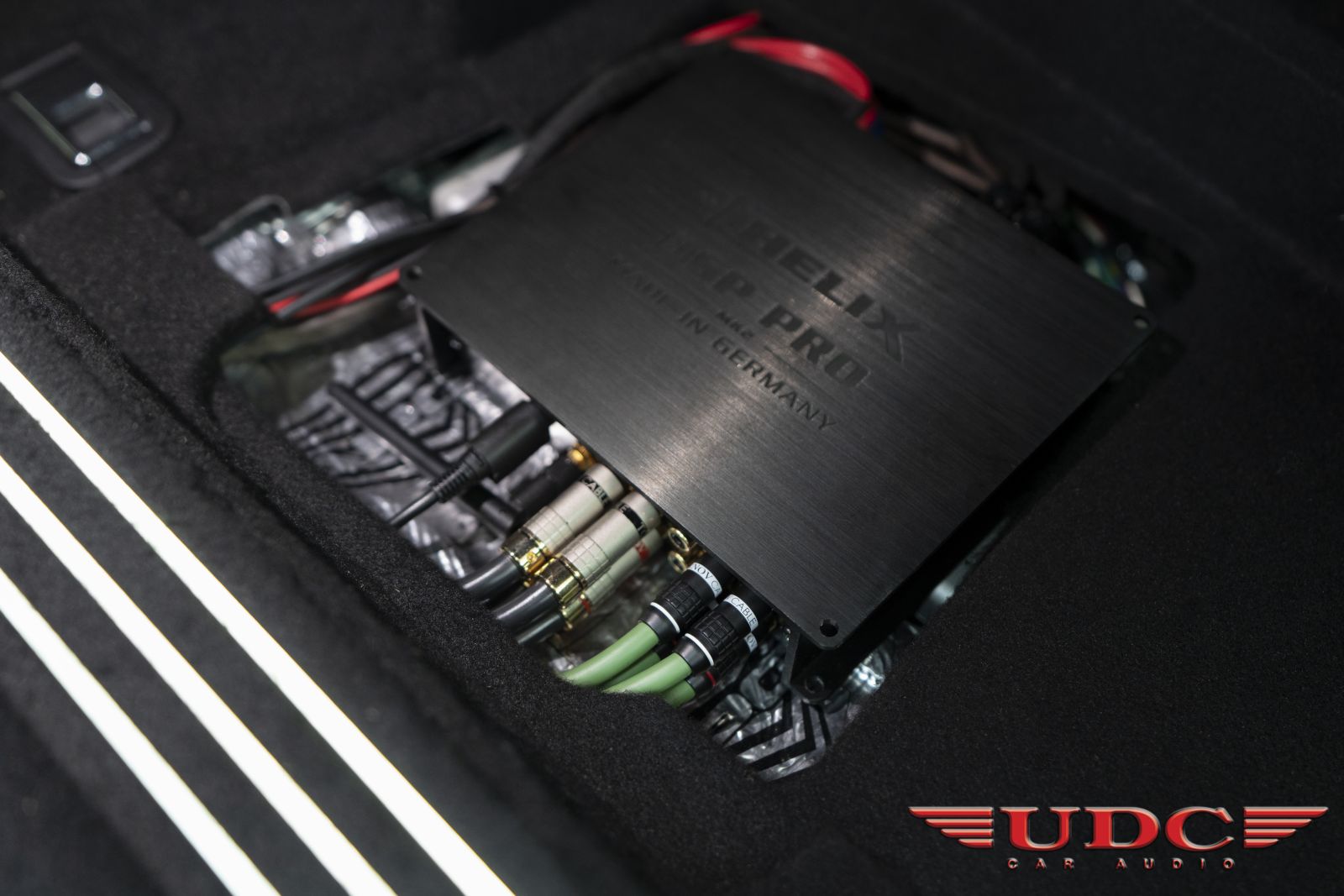

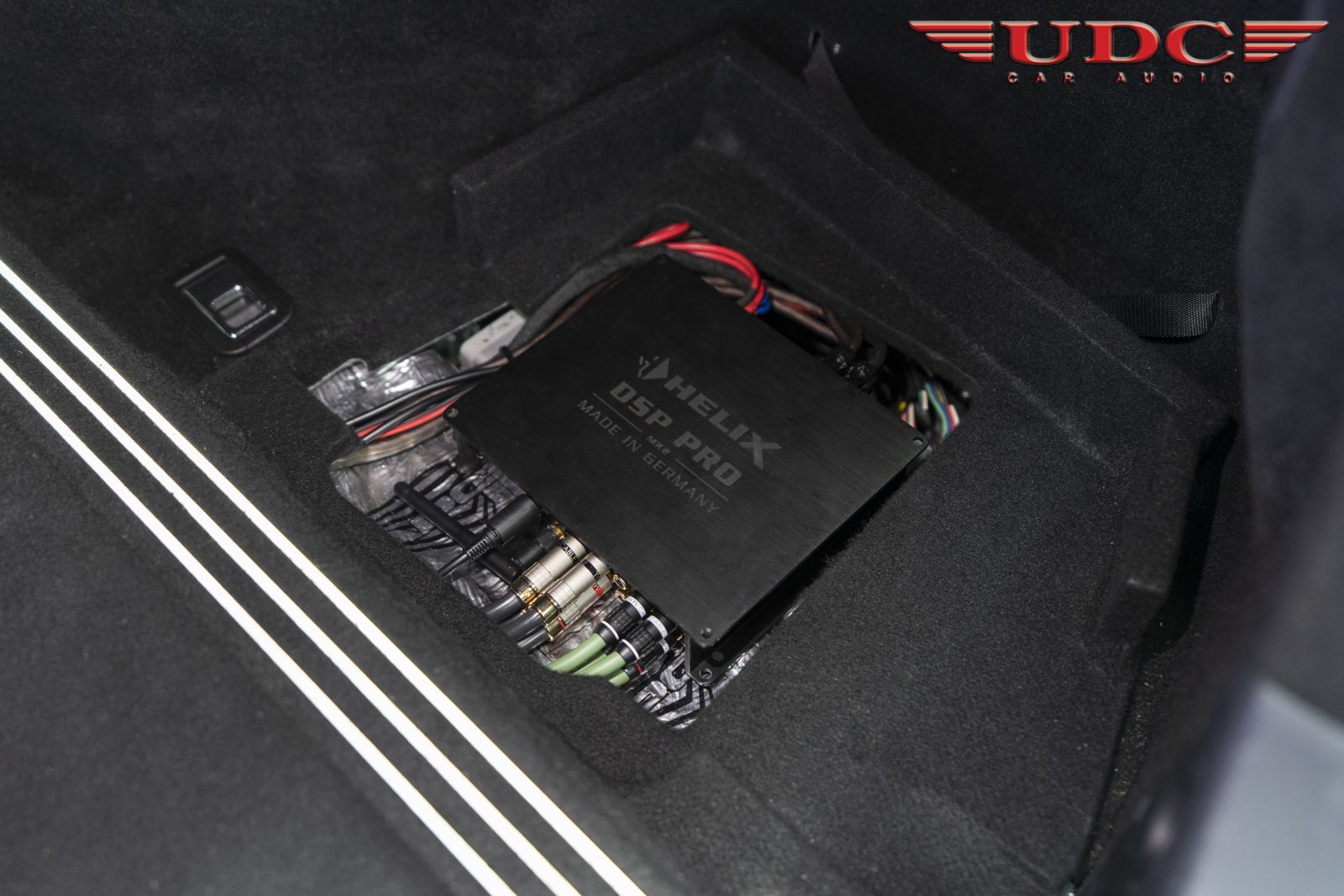

2. HELIX DSP PRO MK II (DSP 10CH)
3. HELIX Extension Card BLUETOOTH
4. REMOTE HELIX URC.3

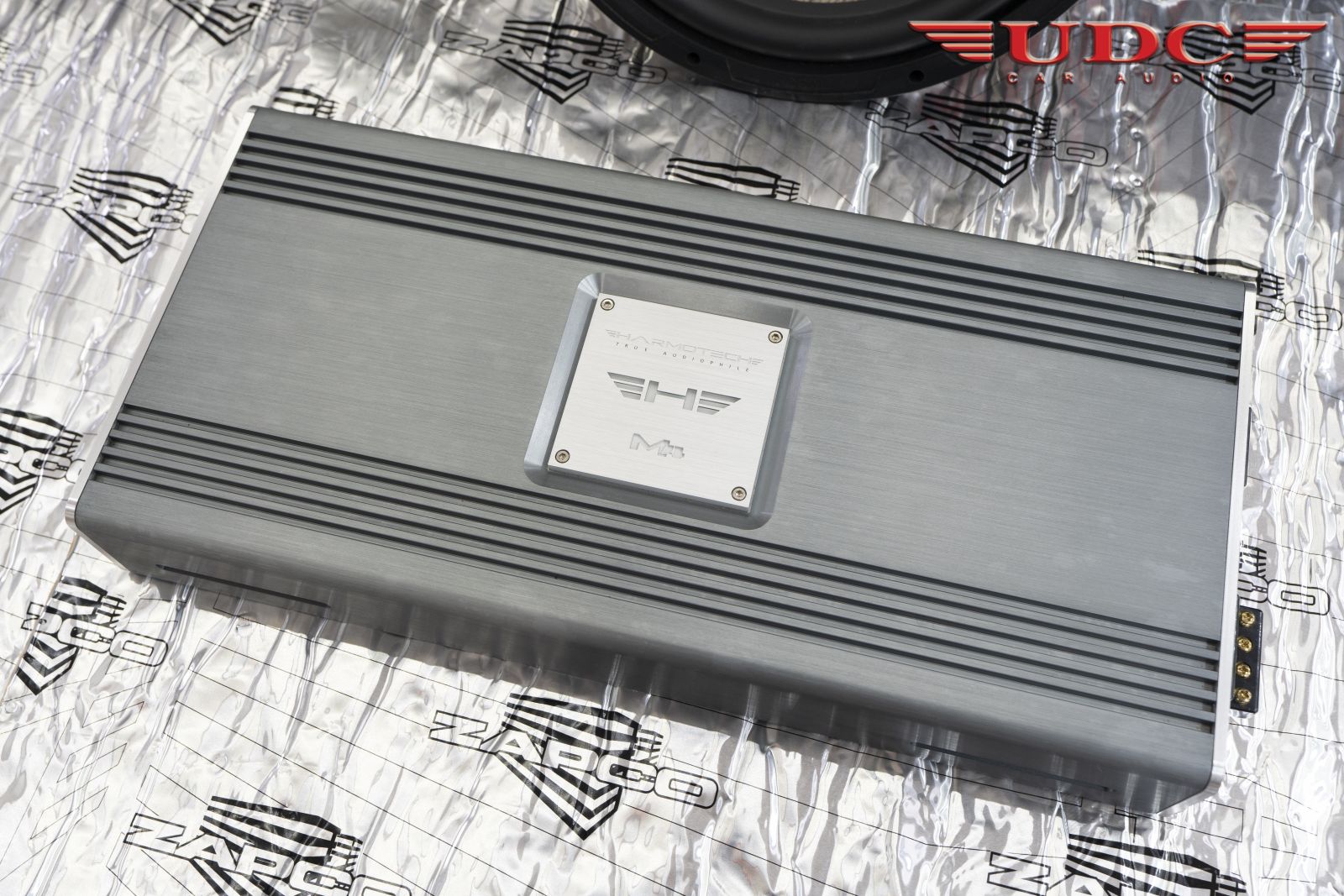

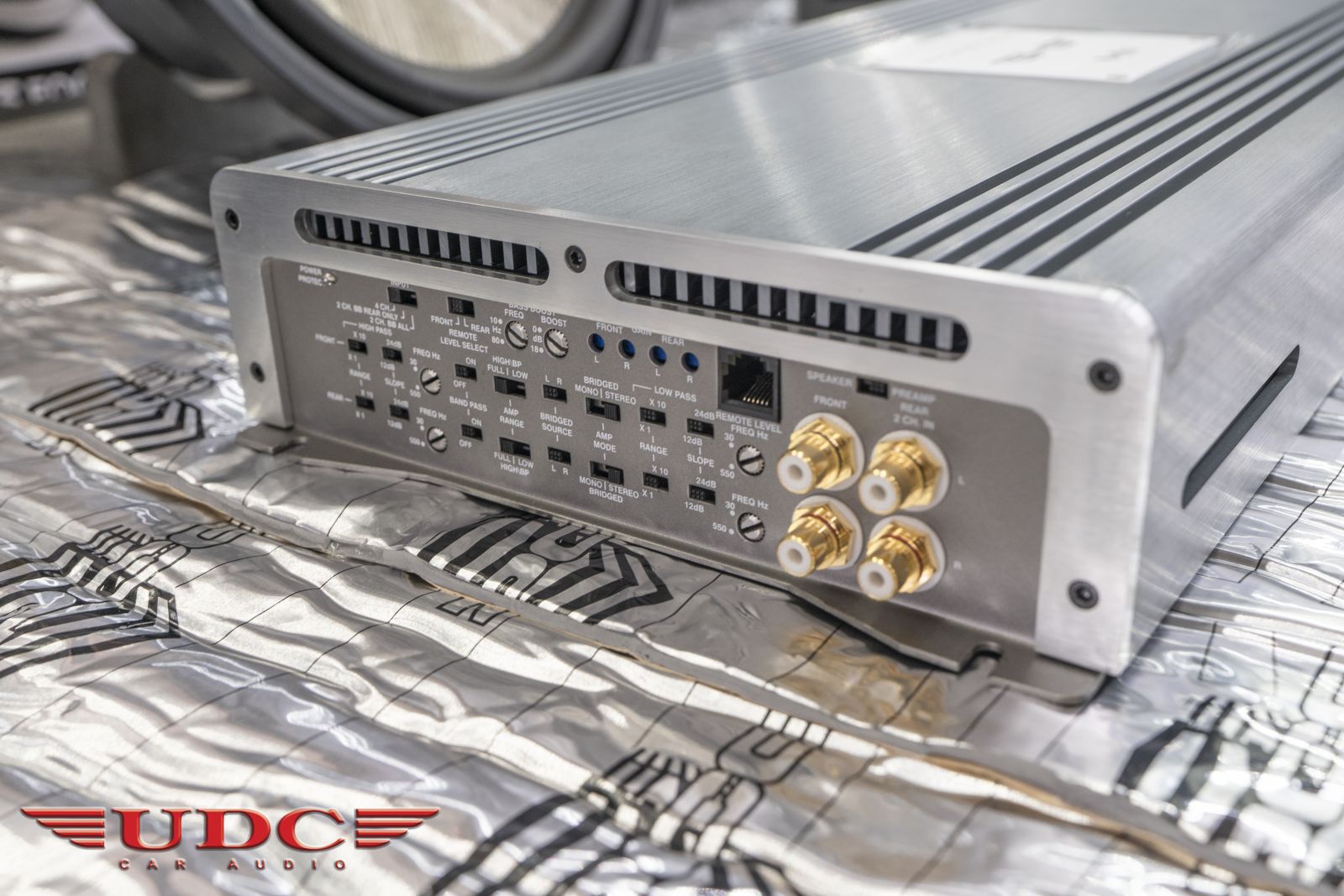

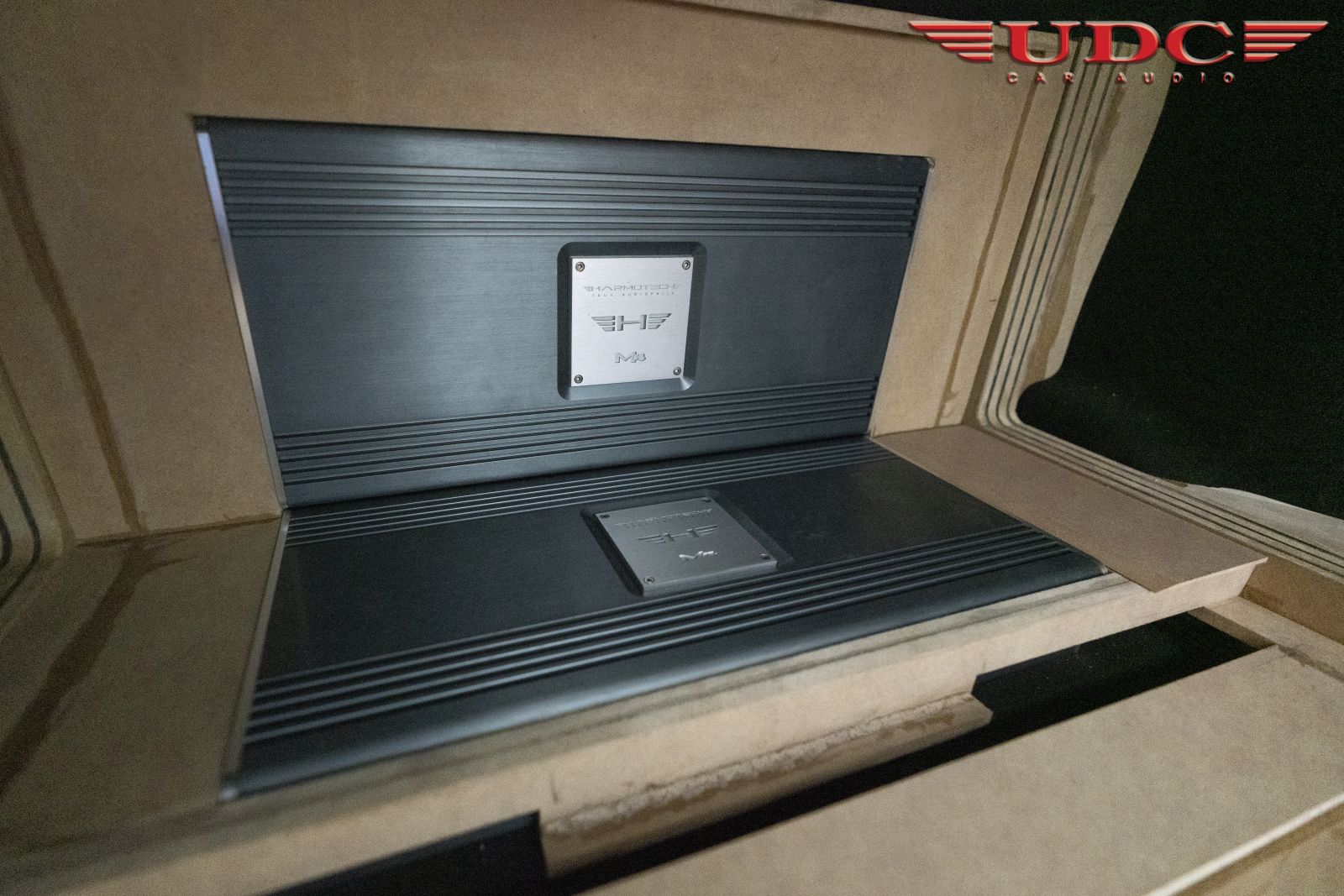

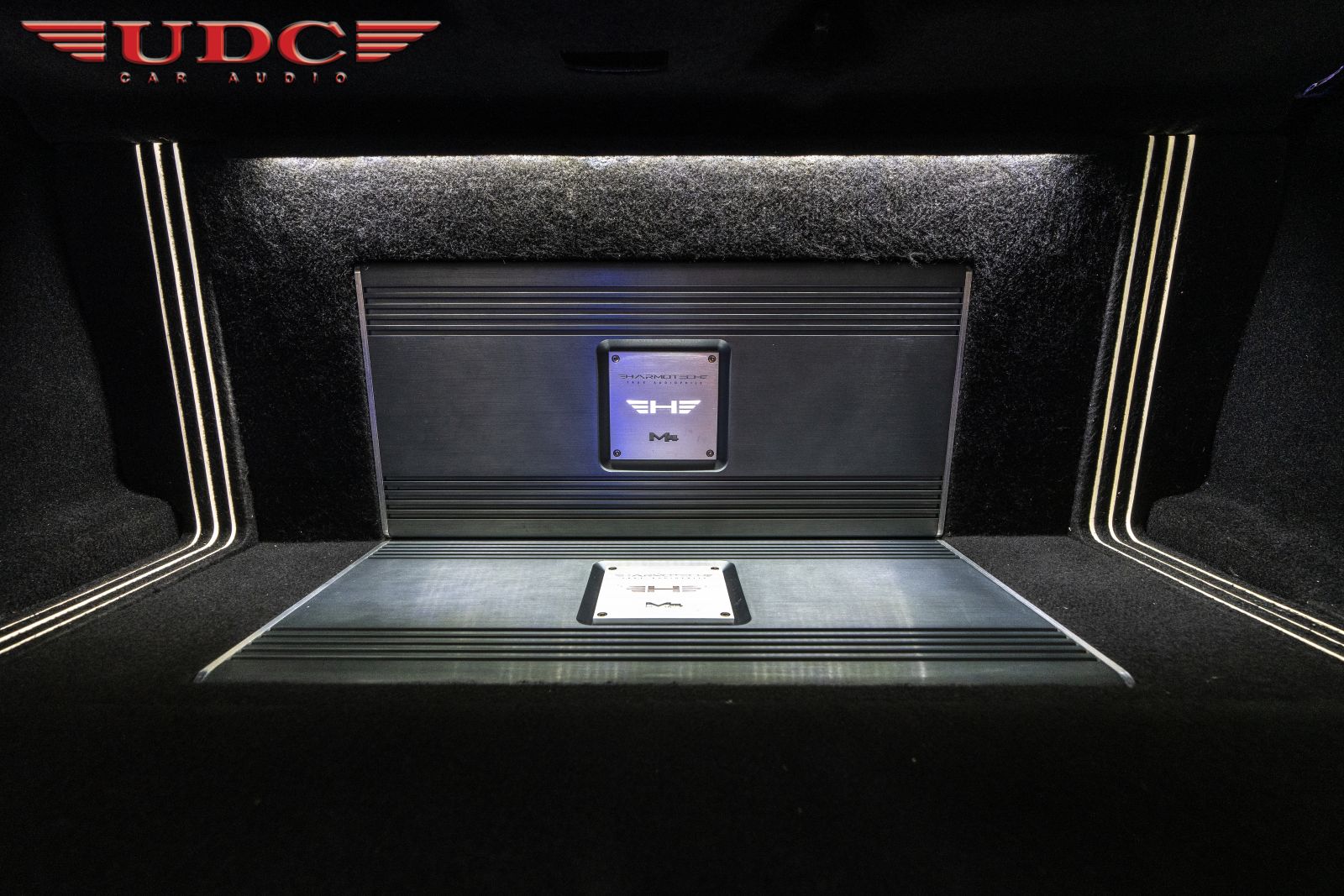

5. HARMOTECH M4 (TW&MB)
6. HARMOTECH M4 (R&SUB)

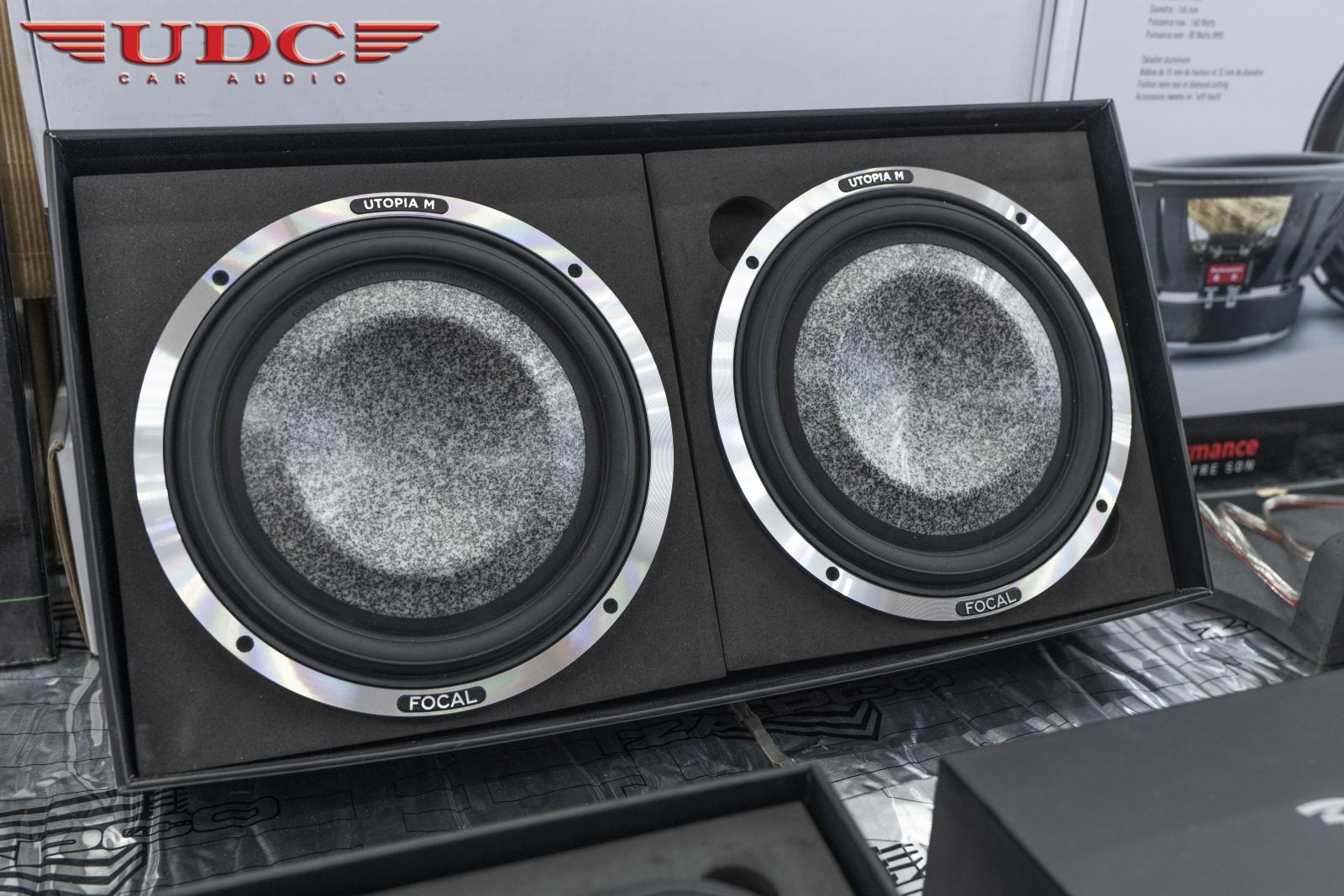

7. FOCAL UTOPIA M TBM

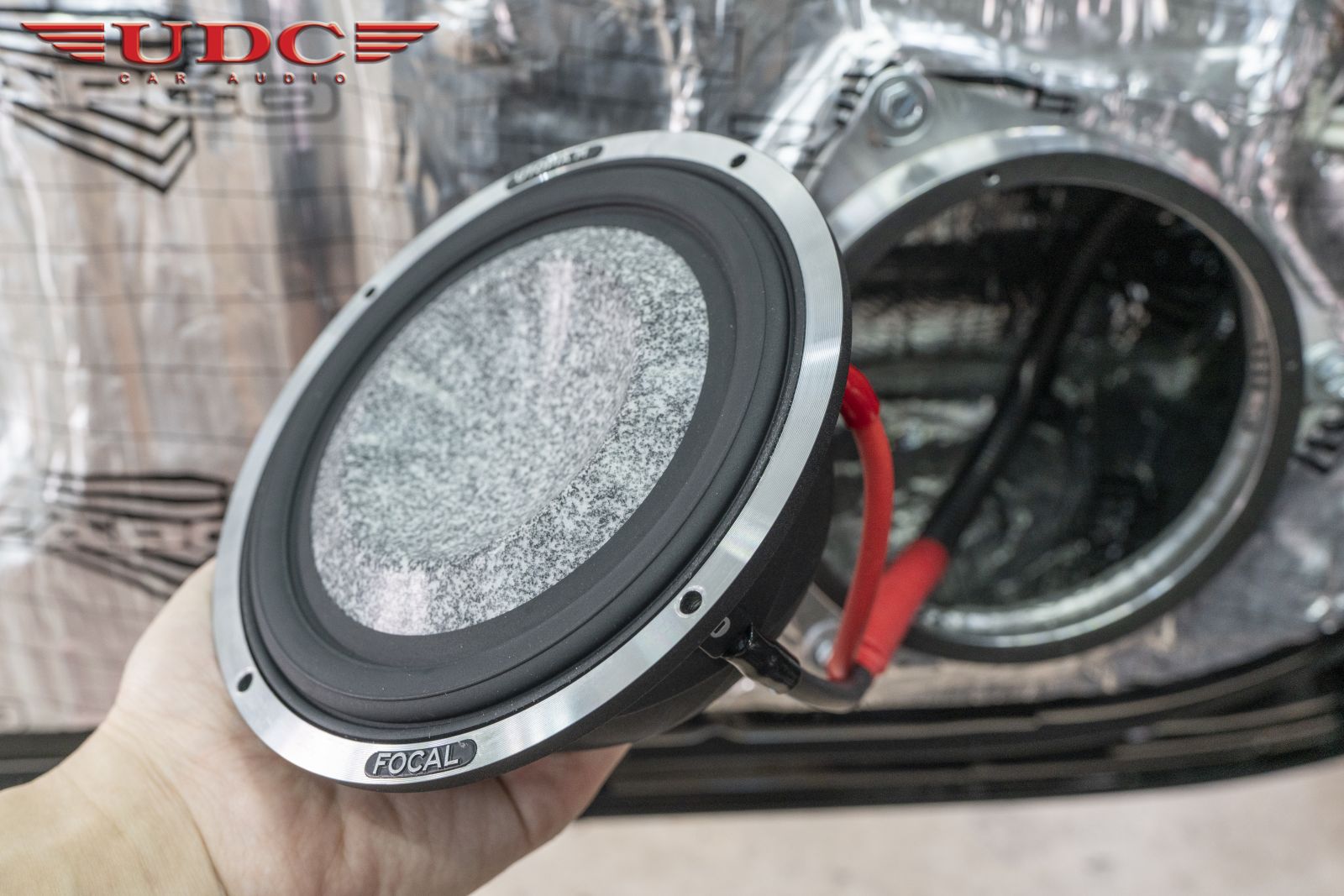

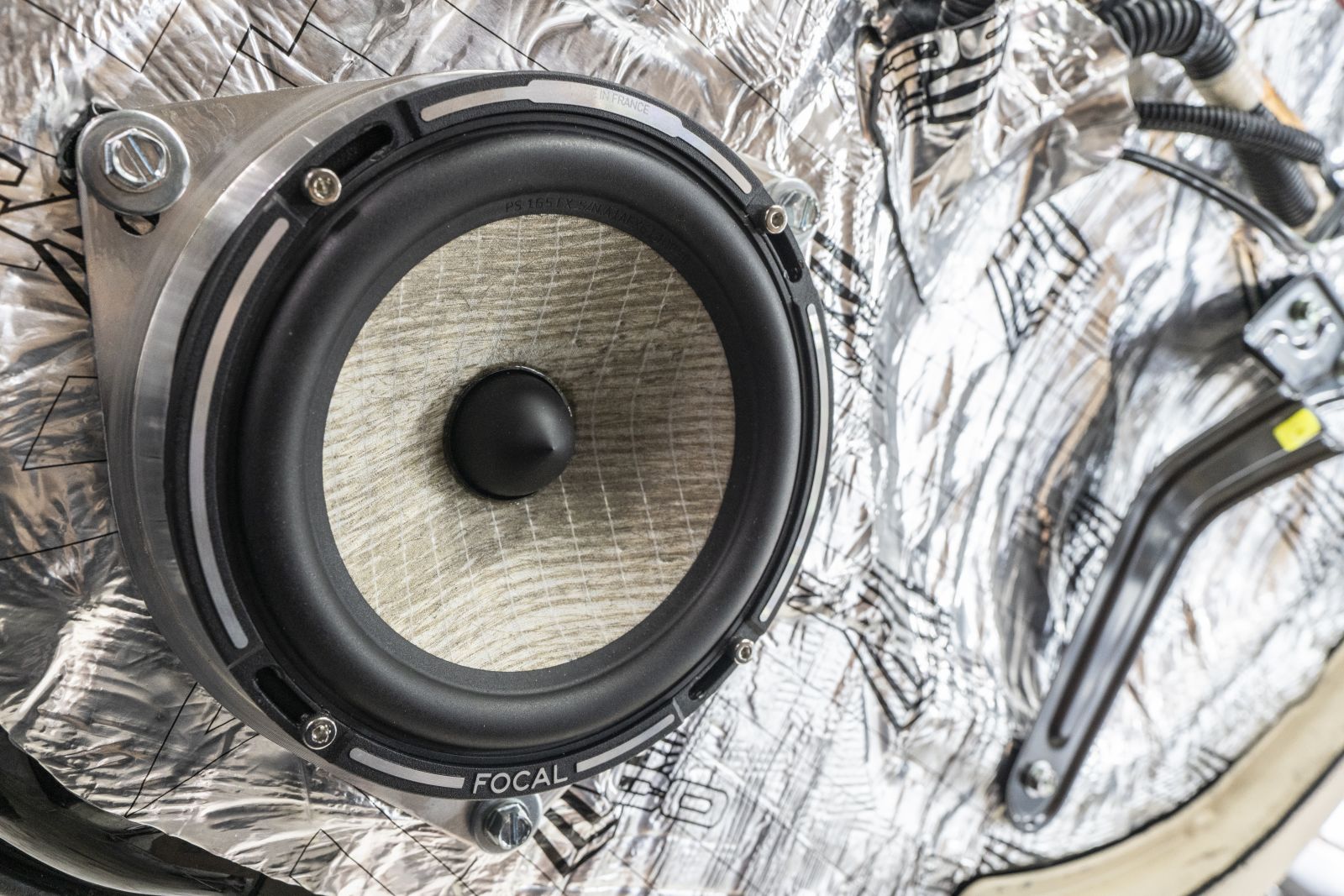

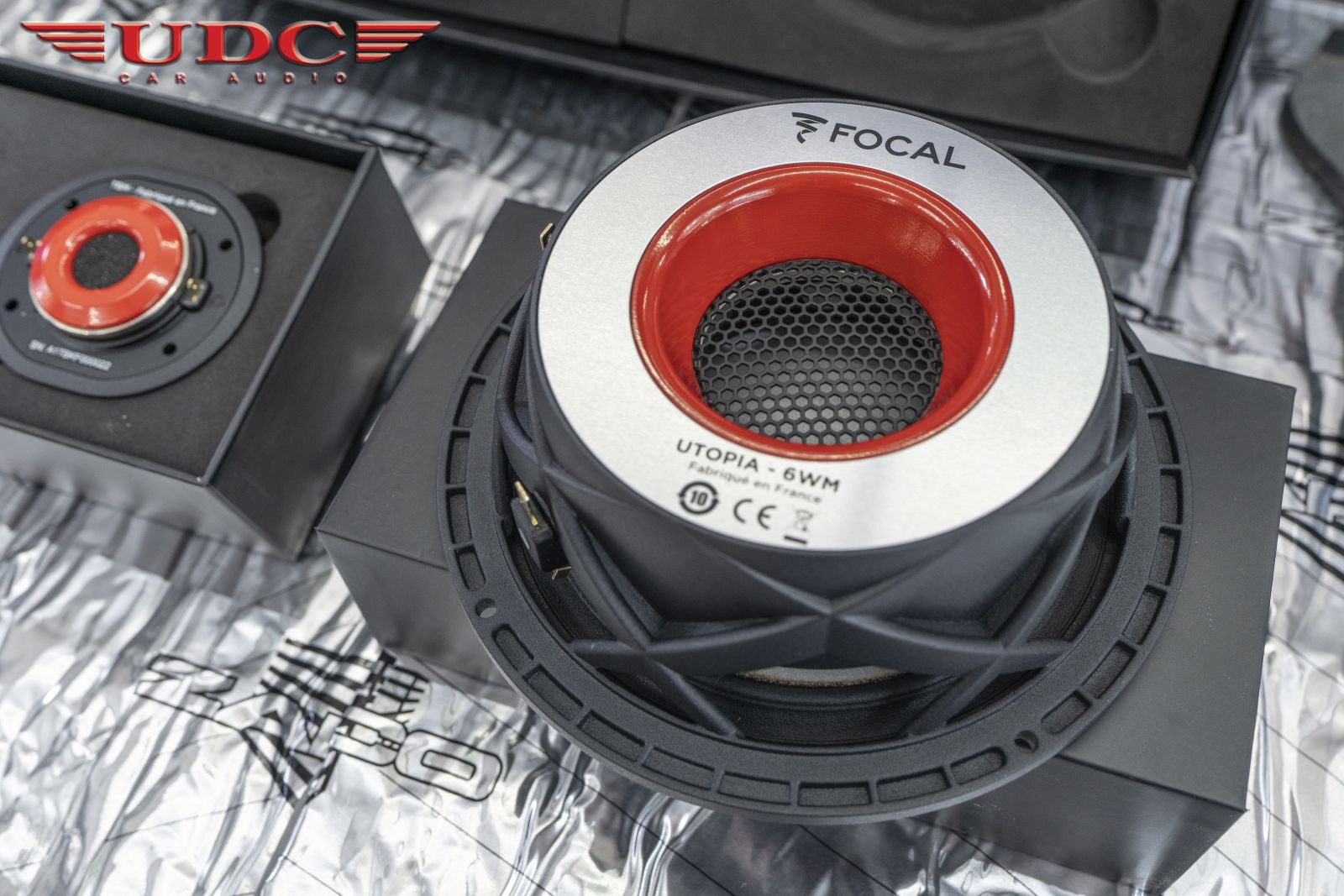

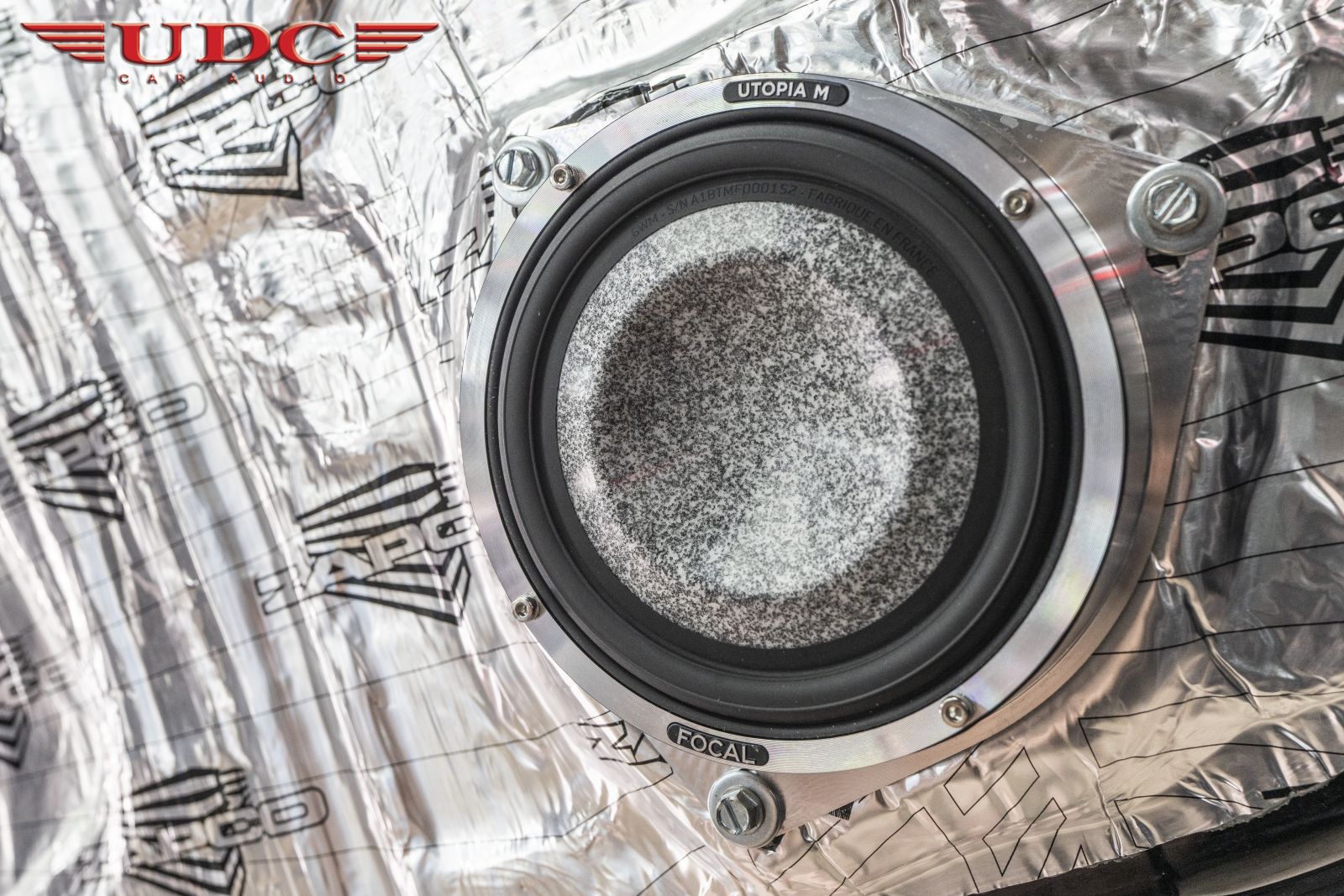

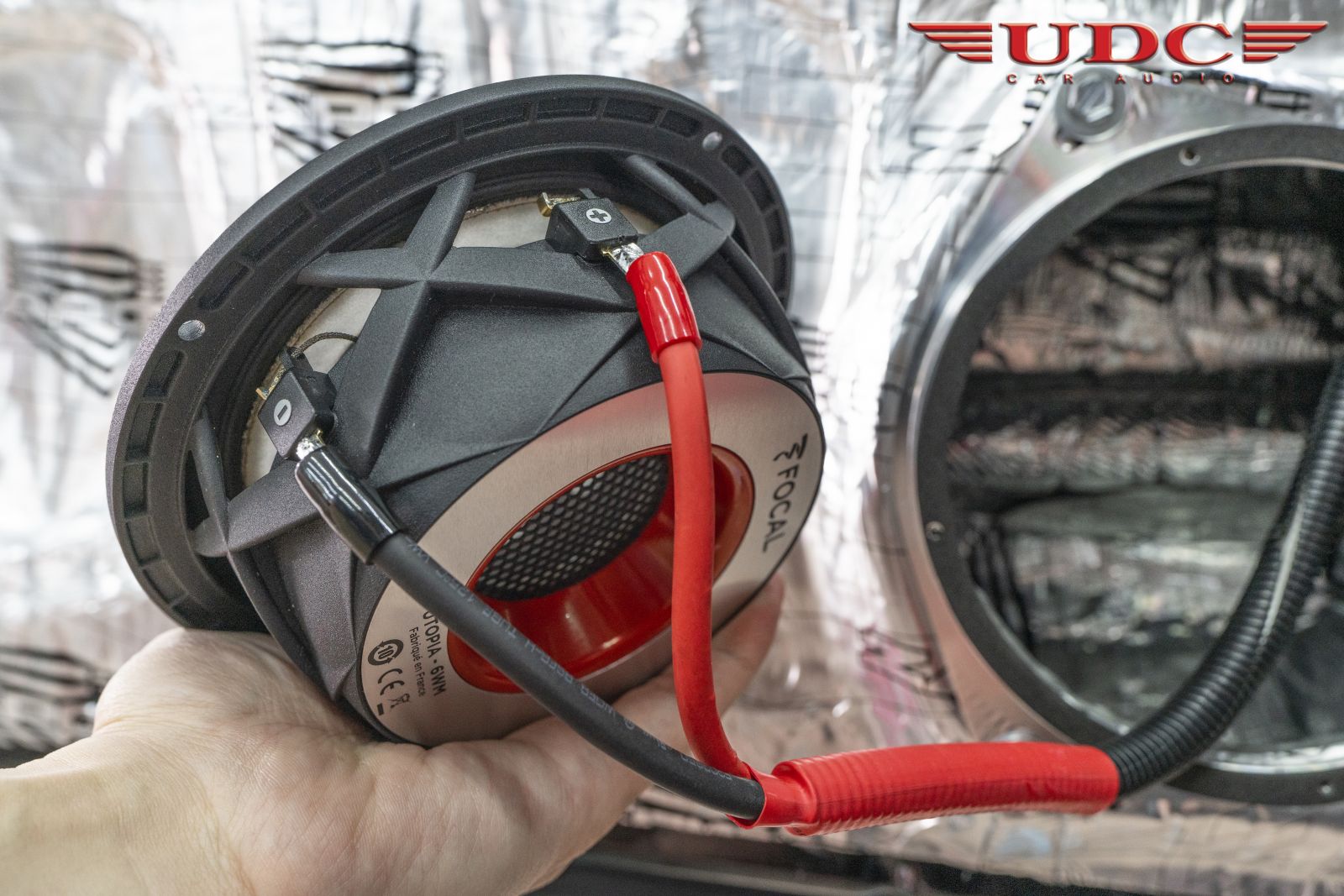

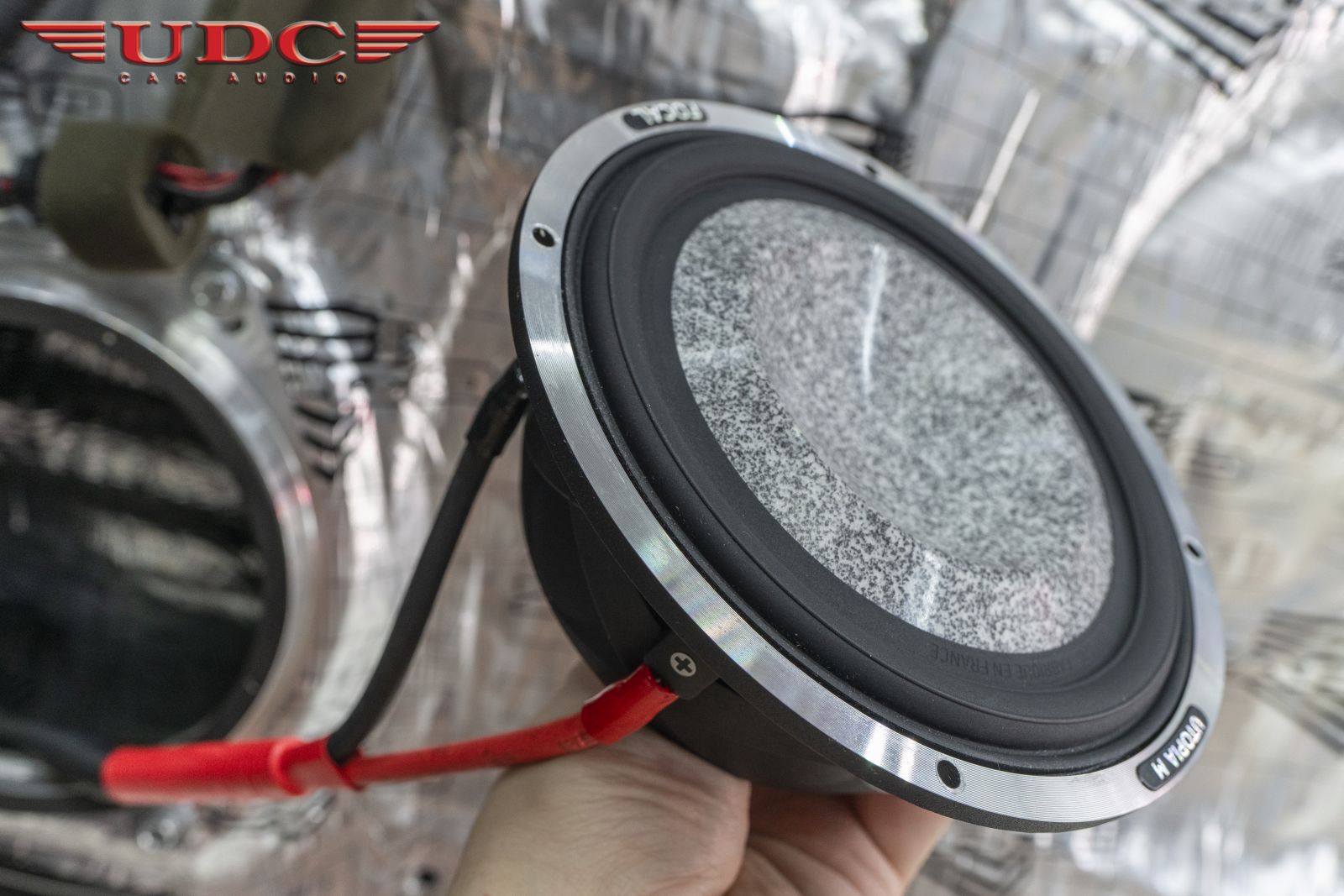

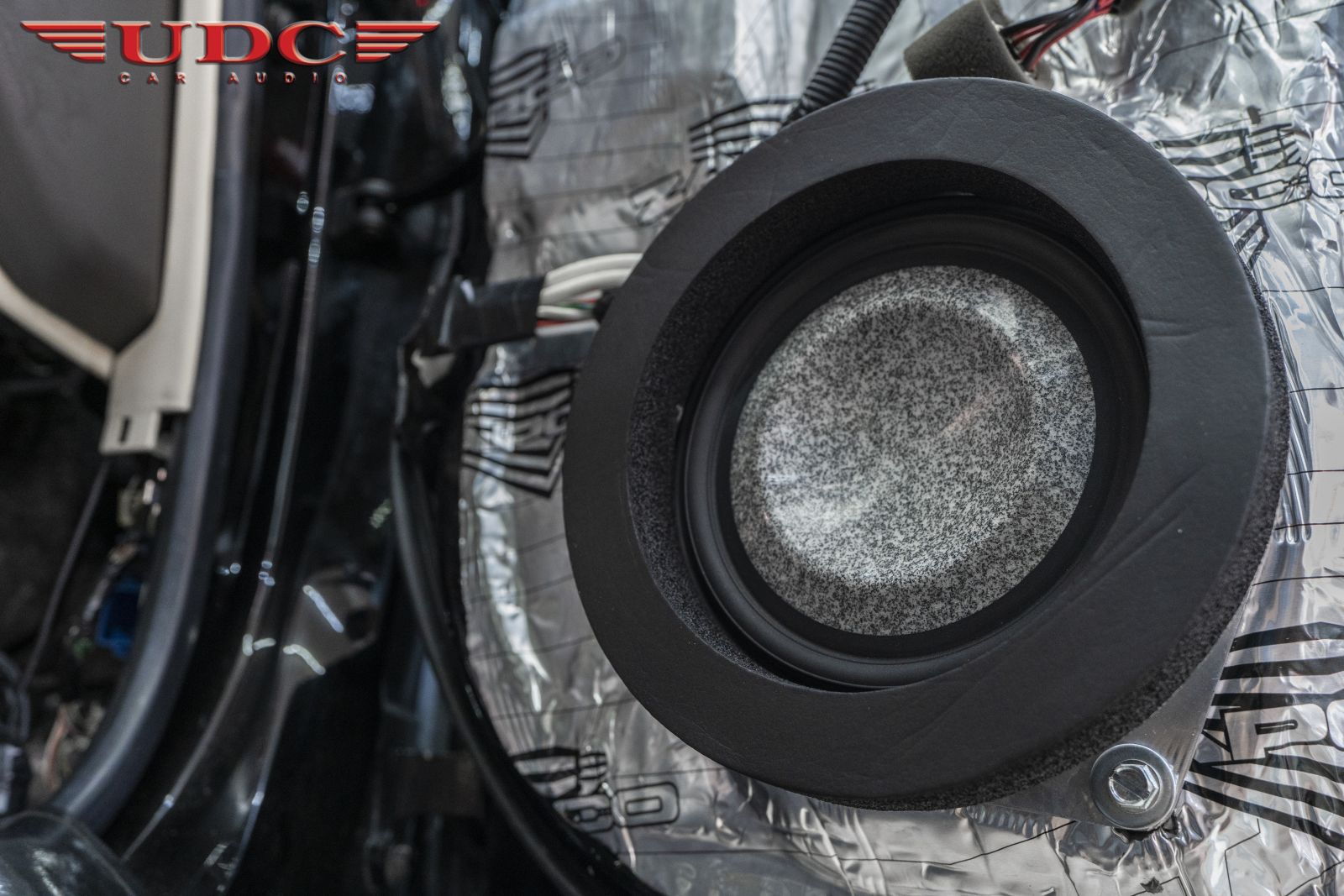

7. FOCAL UTOPIA M 6WM

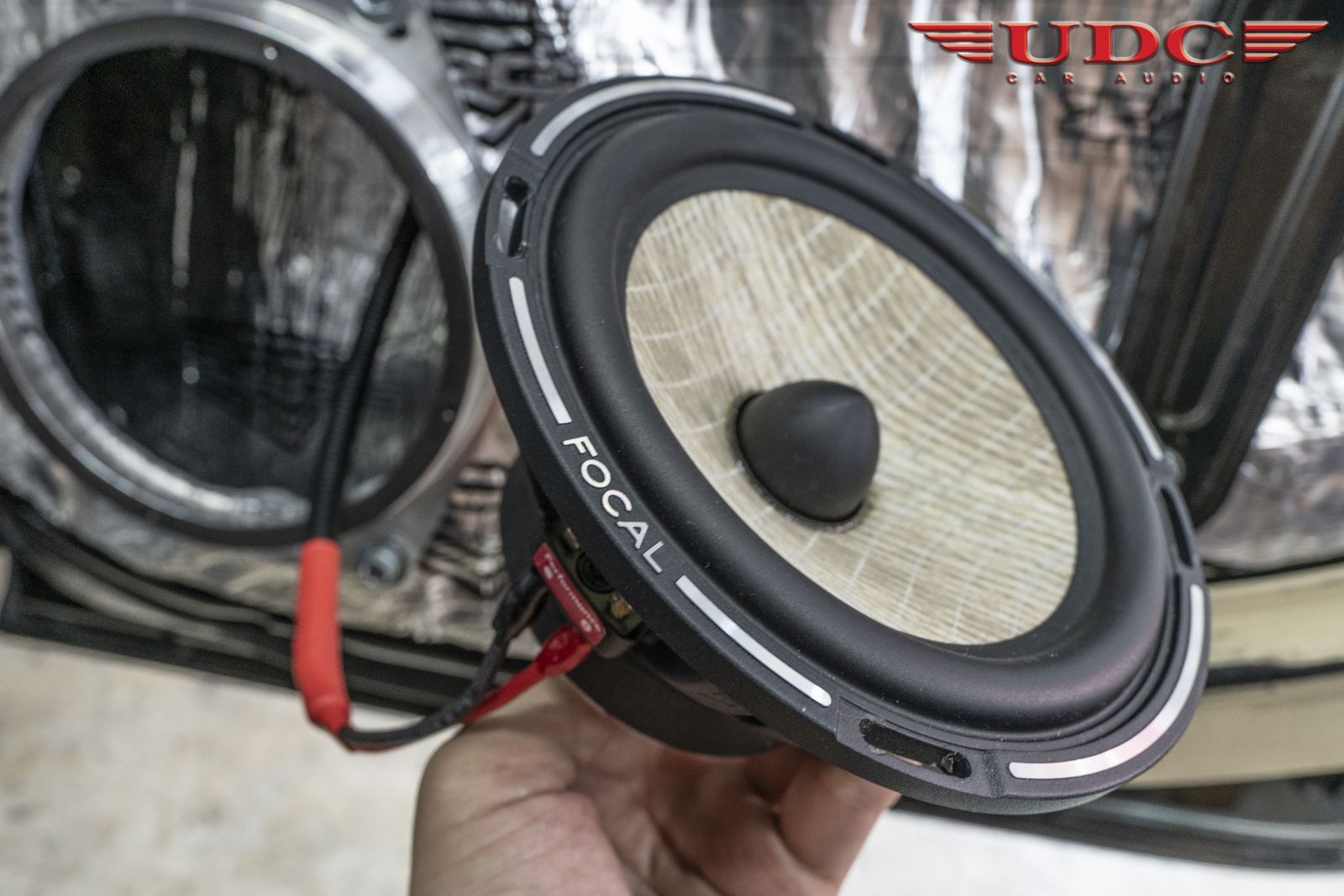

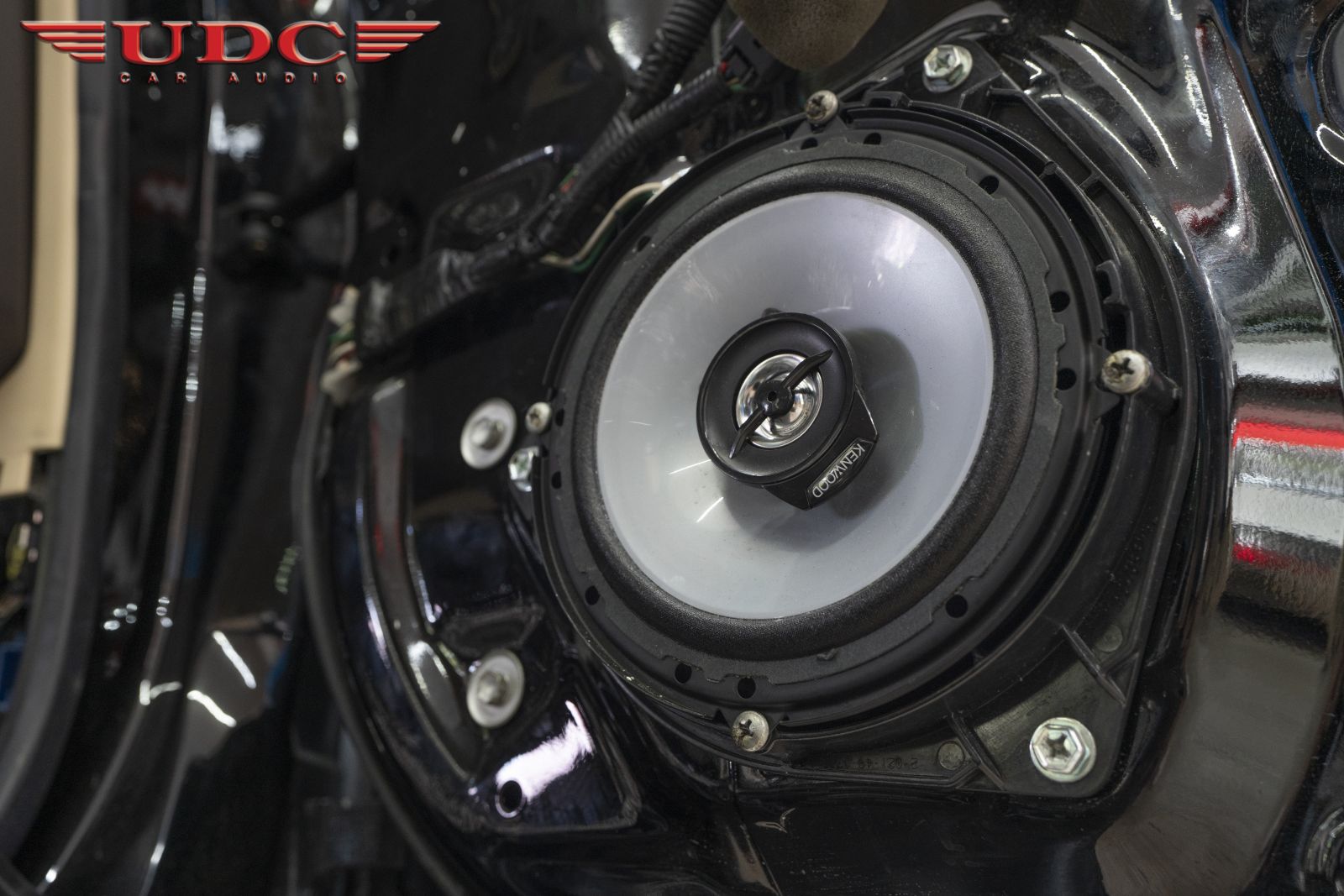

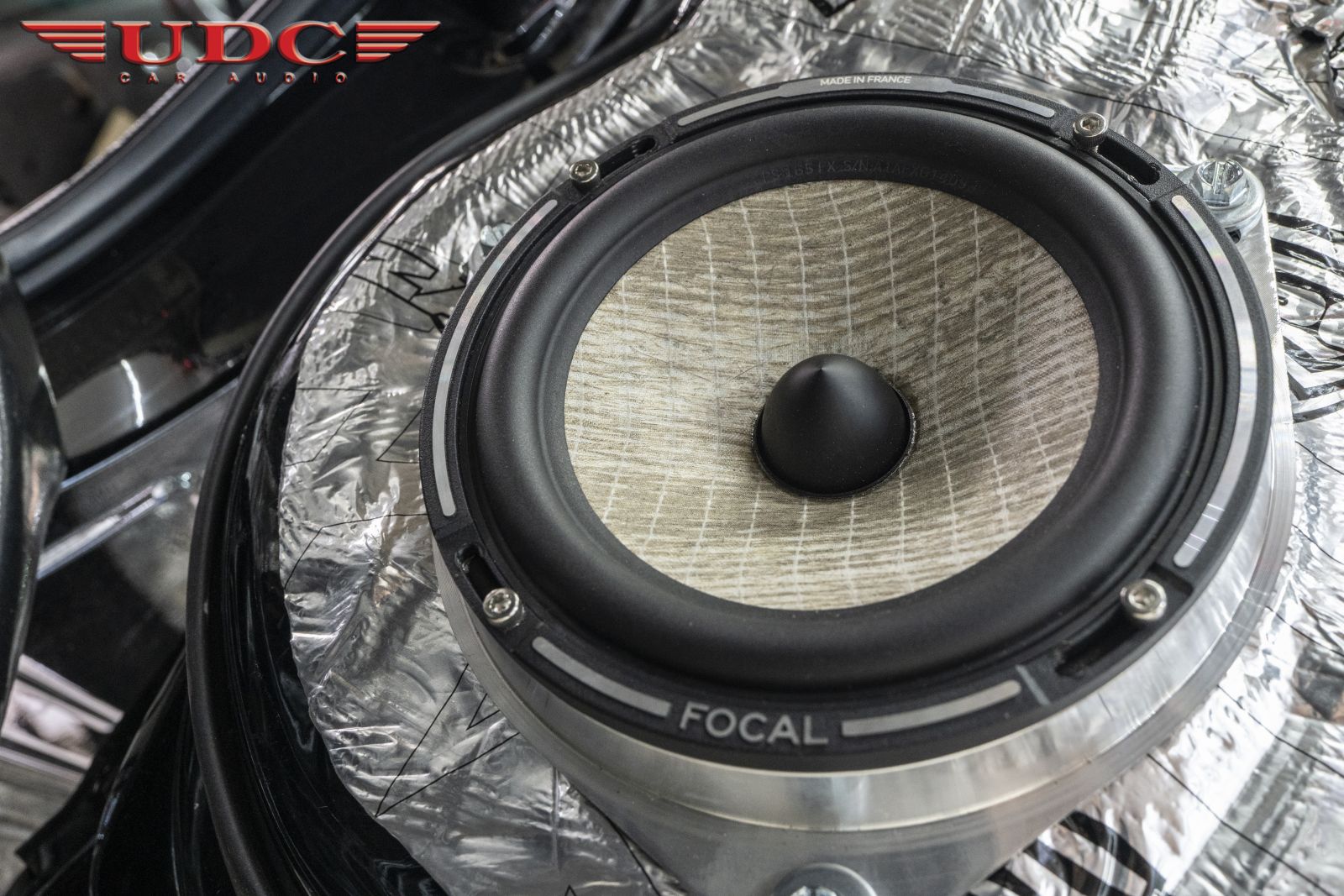

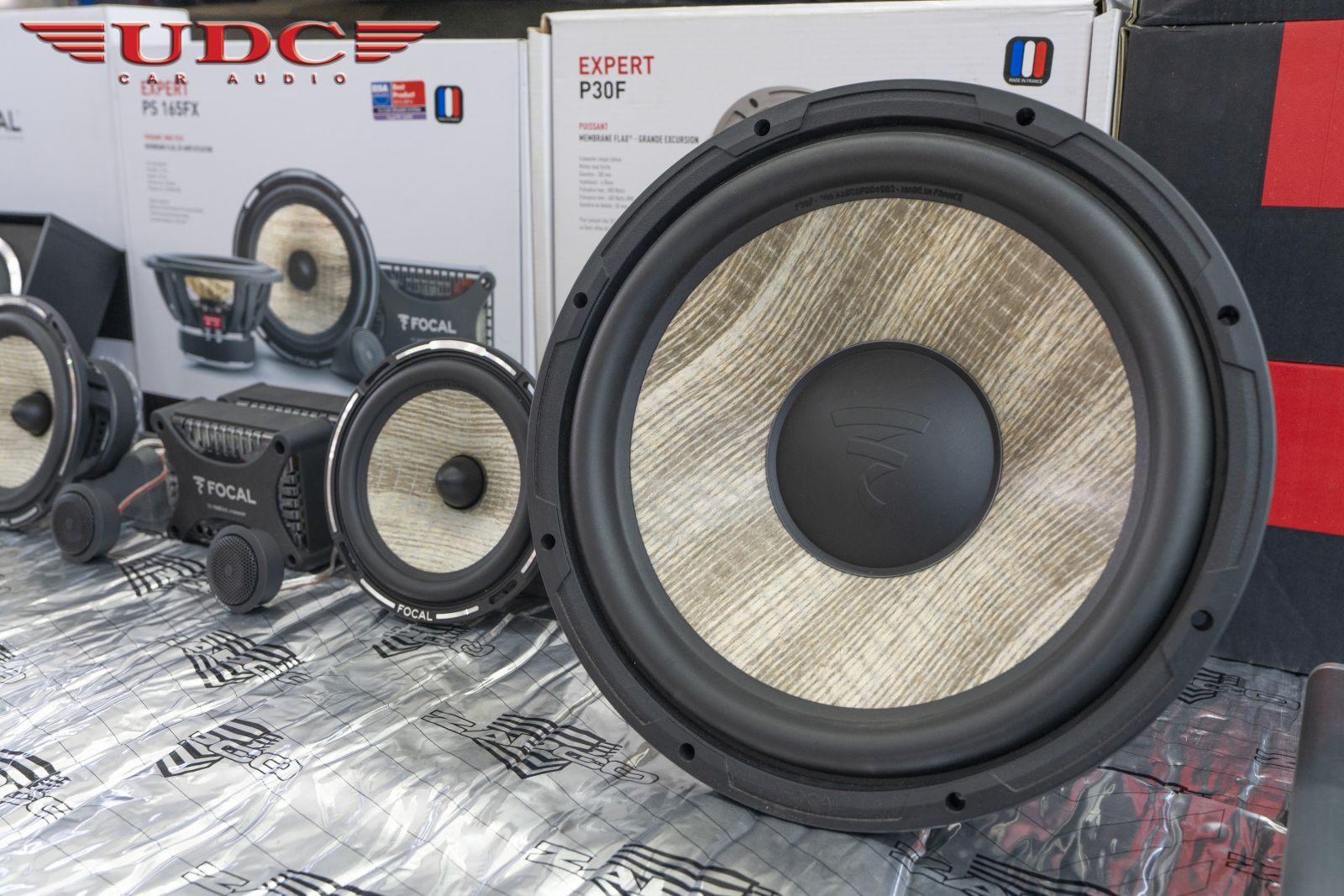

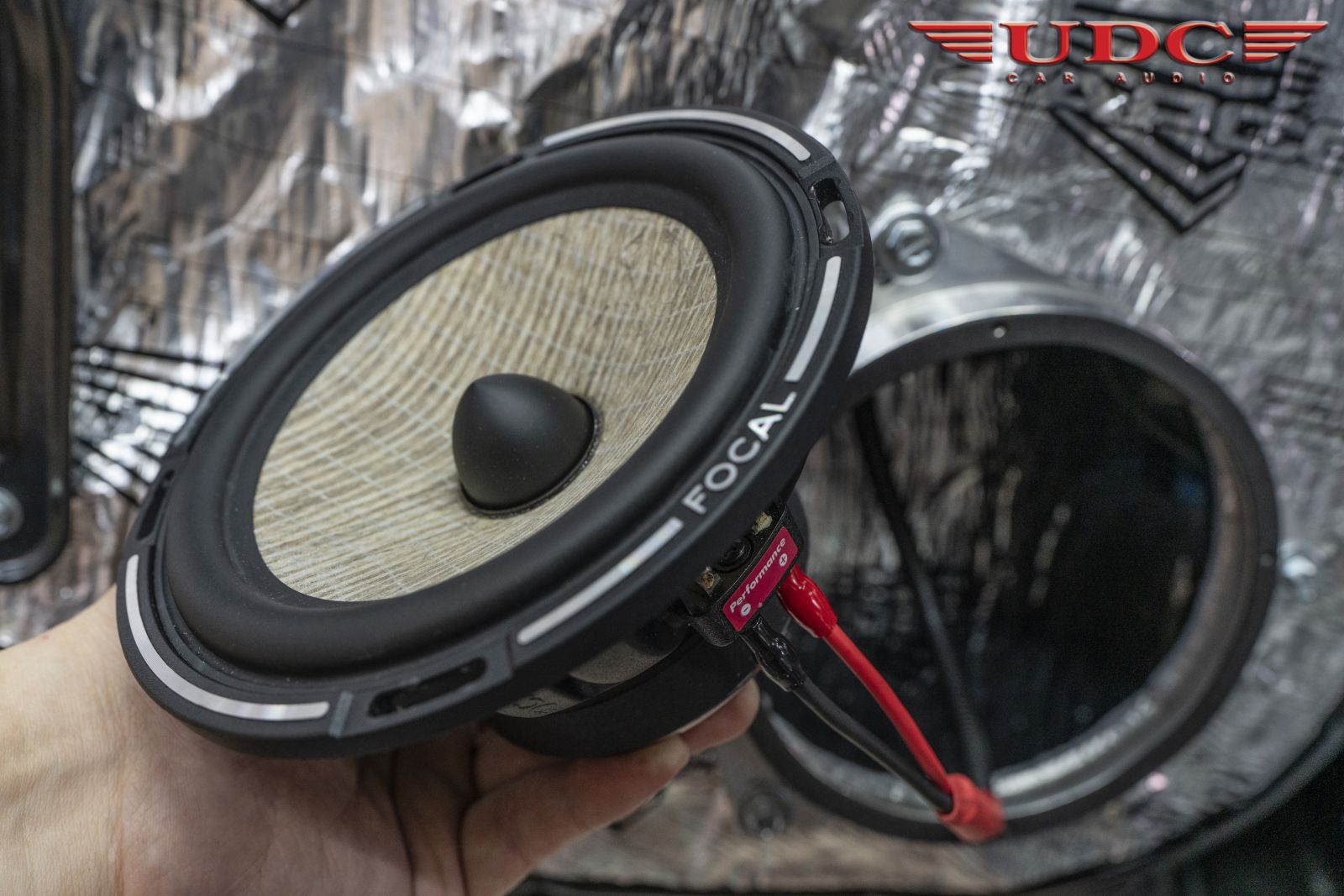

9. FOCAL EXPERT PS165FX

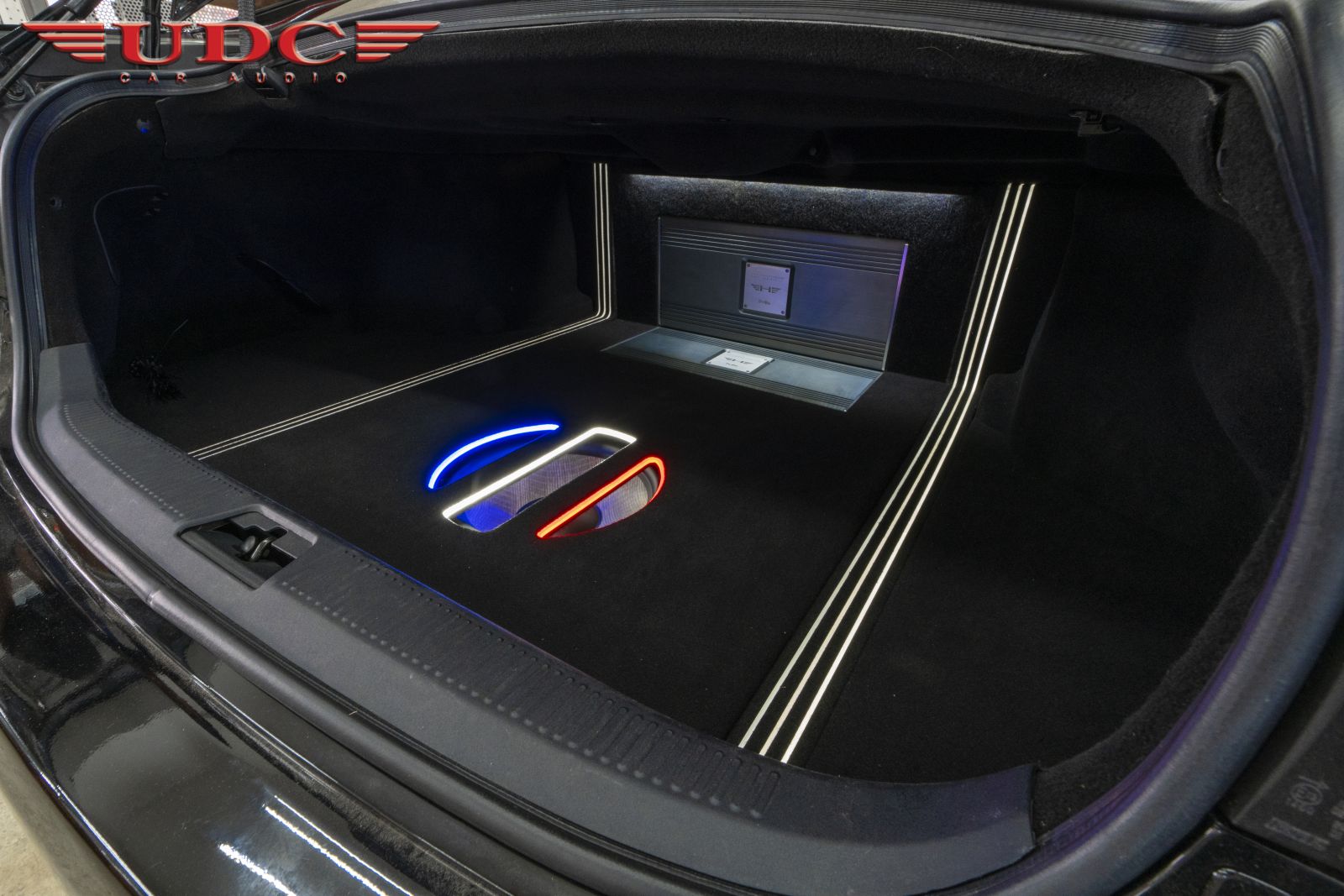

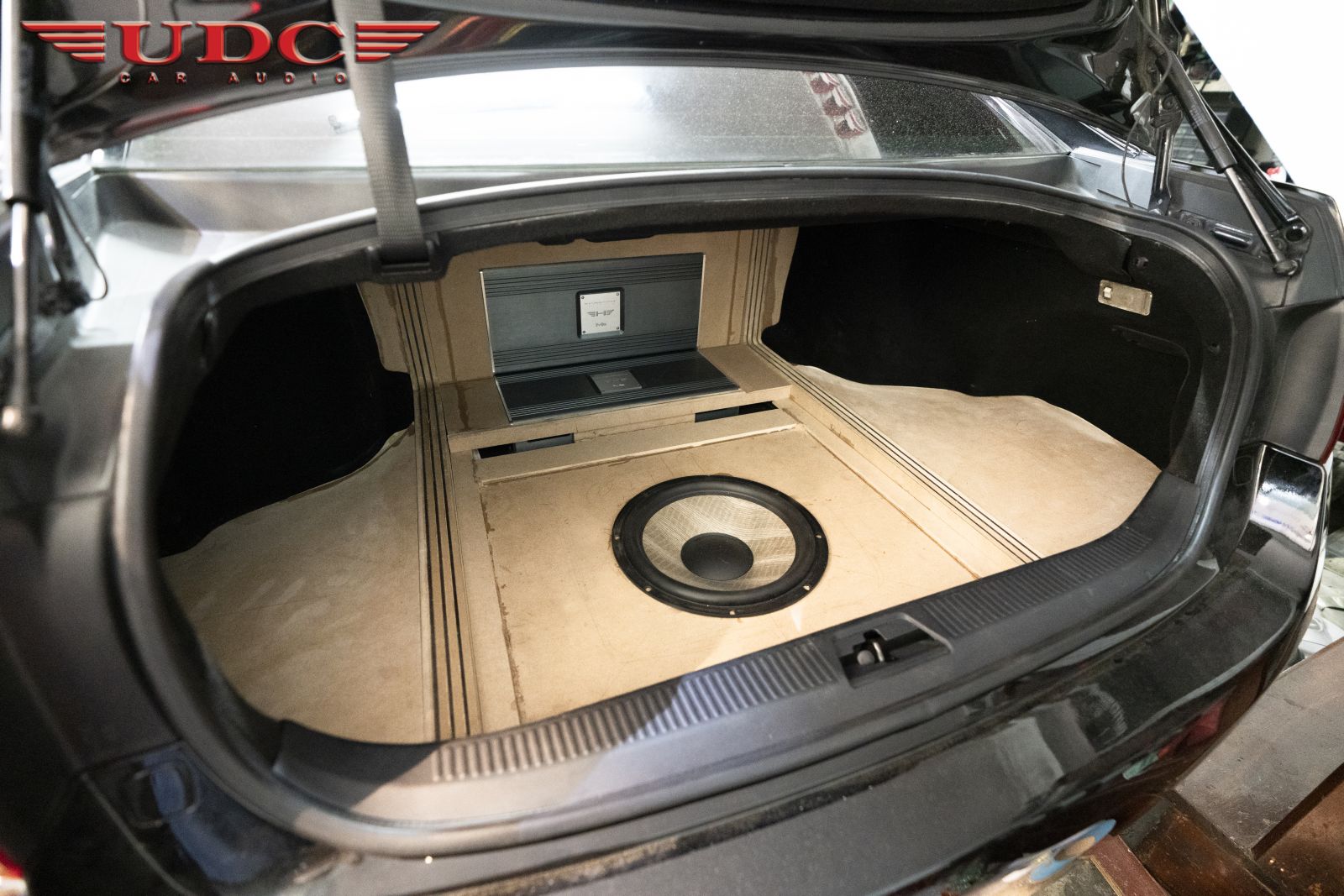

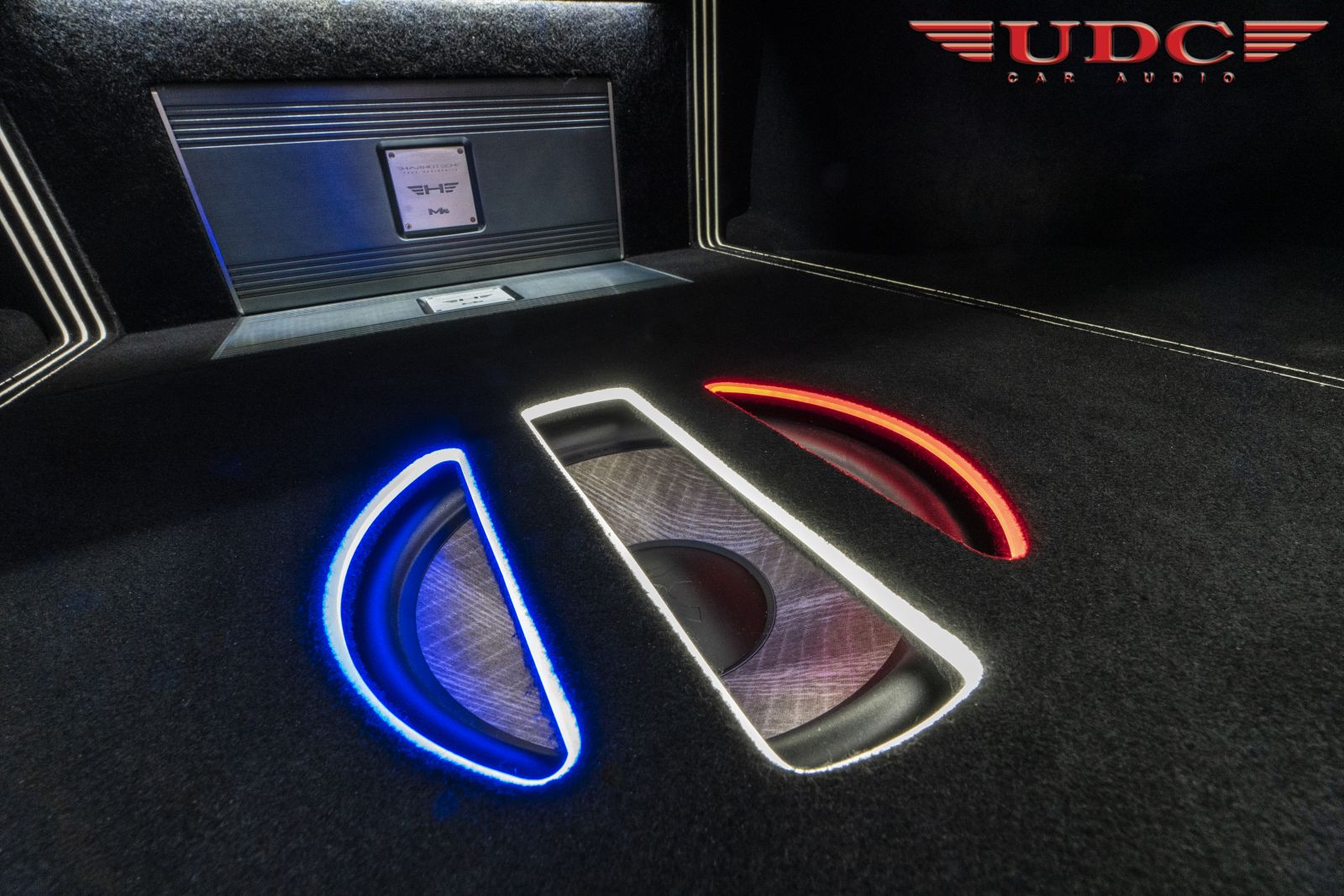

10. FOCAL EXPERT P30F (12")
11. แผ่น Damp ZAPCO
12. แผ่นกันเสียงก้อง SILENT SPHERE
13. ขั้วหางปลาทองเหลืองชุบทอง 24K

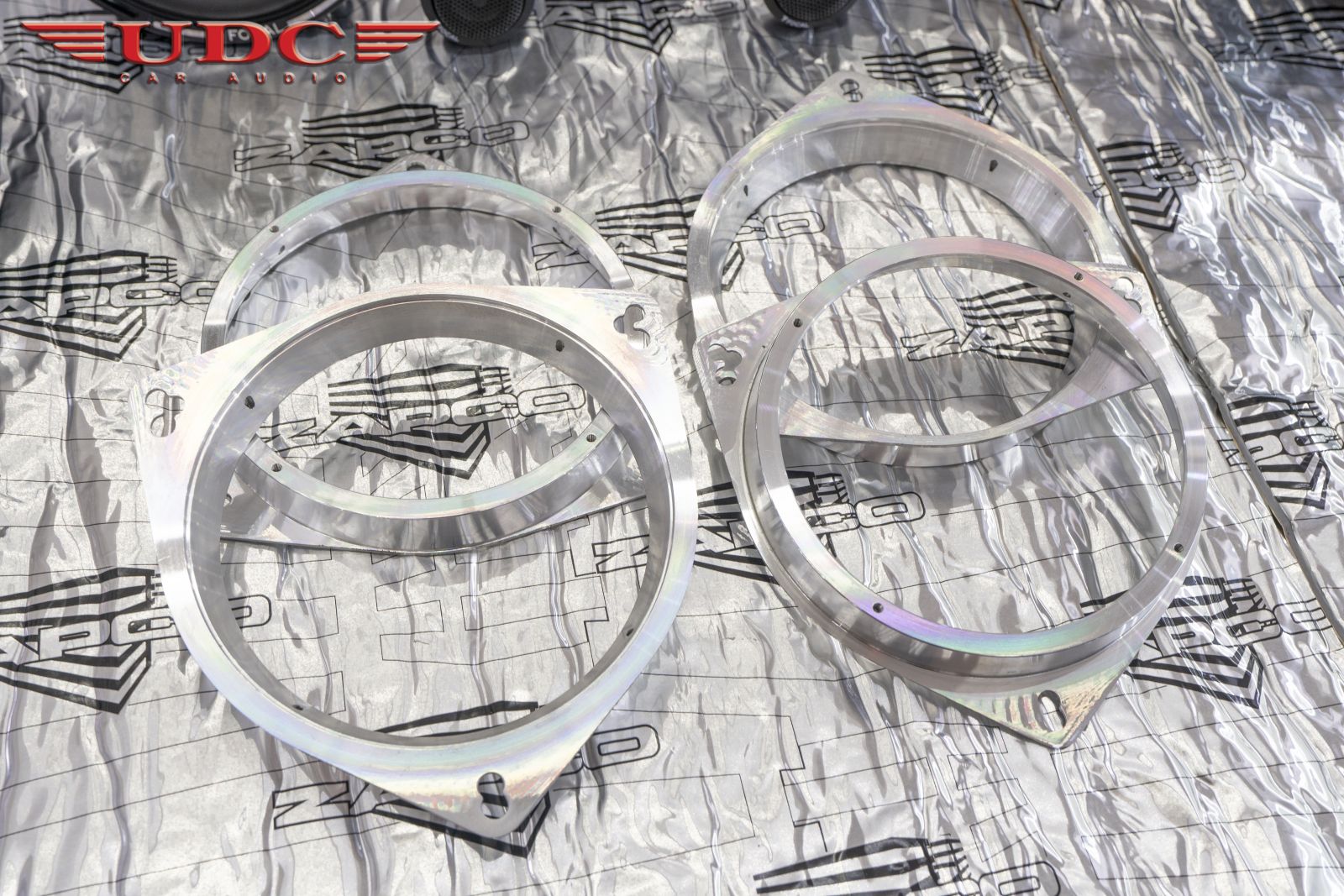

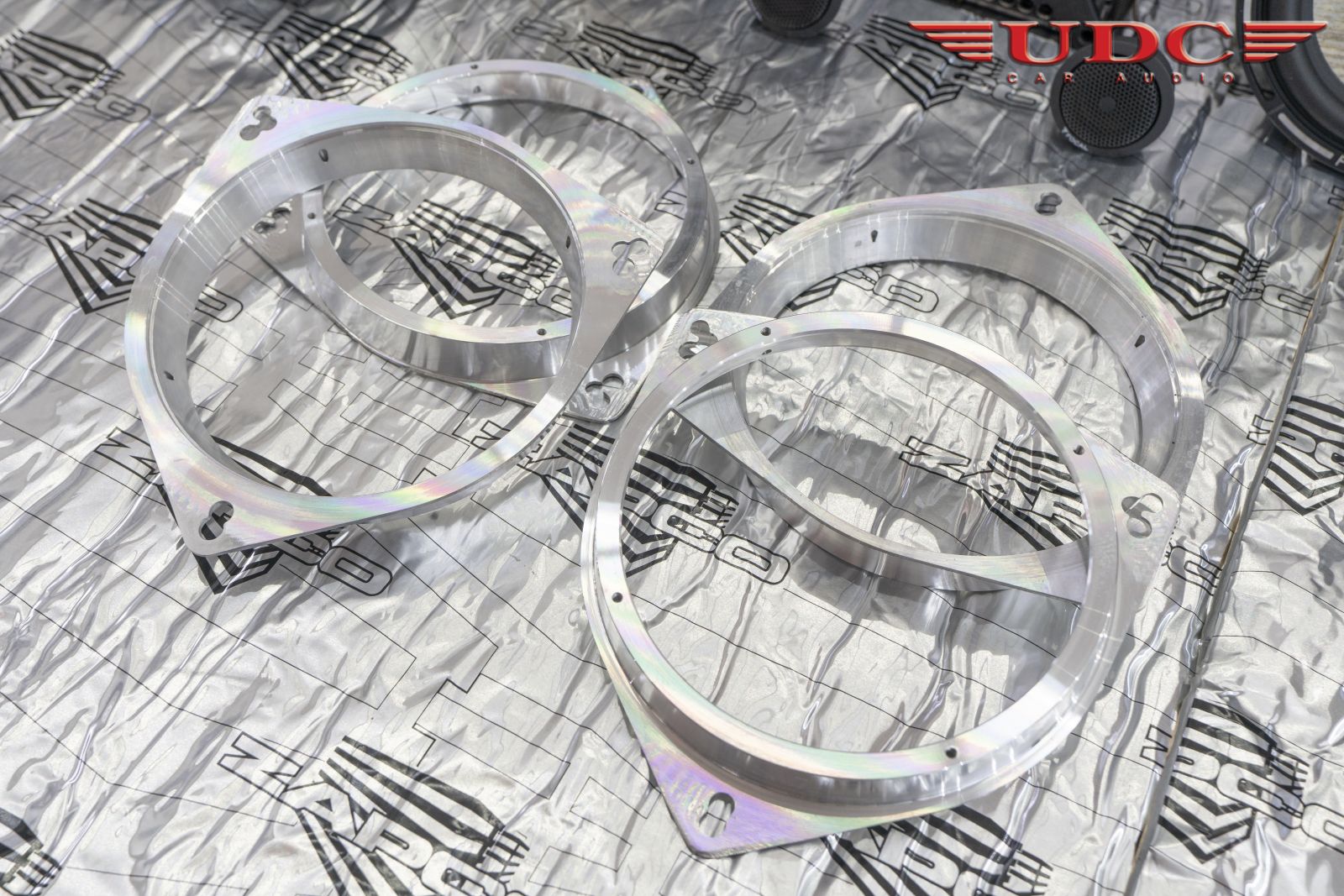

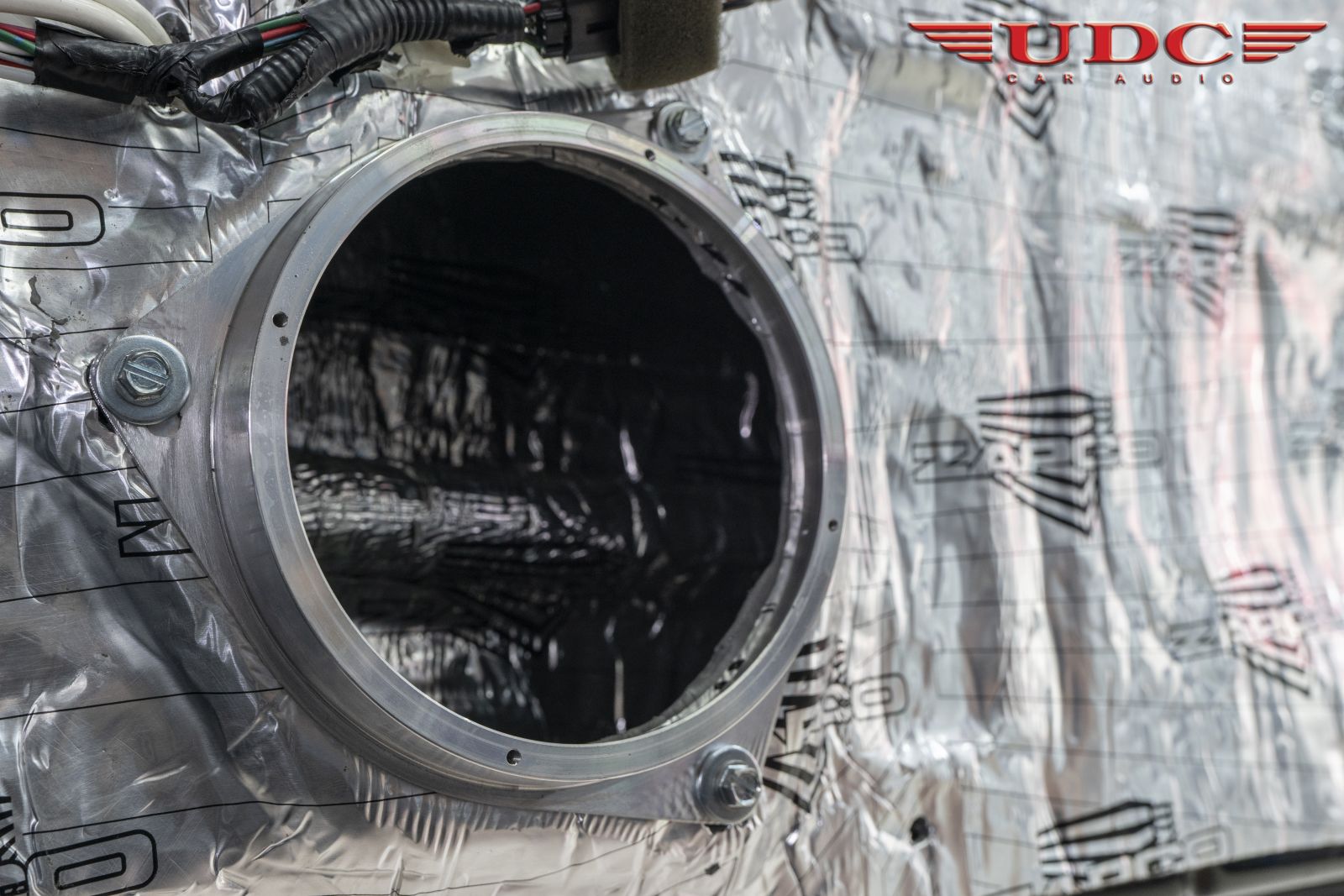

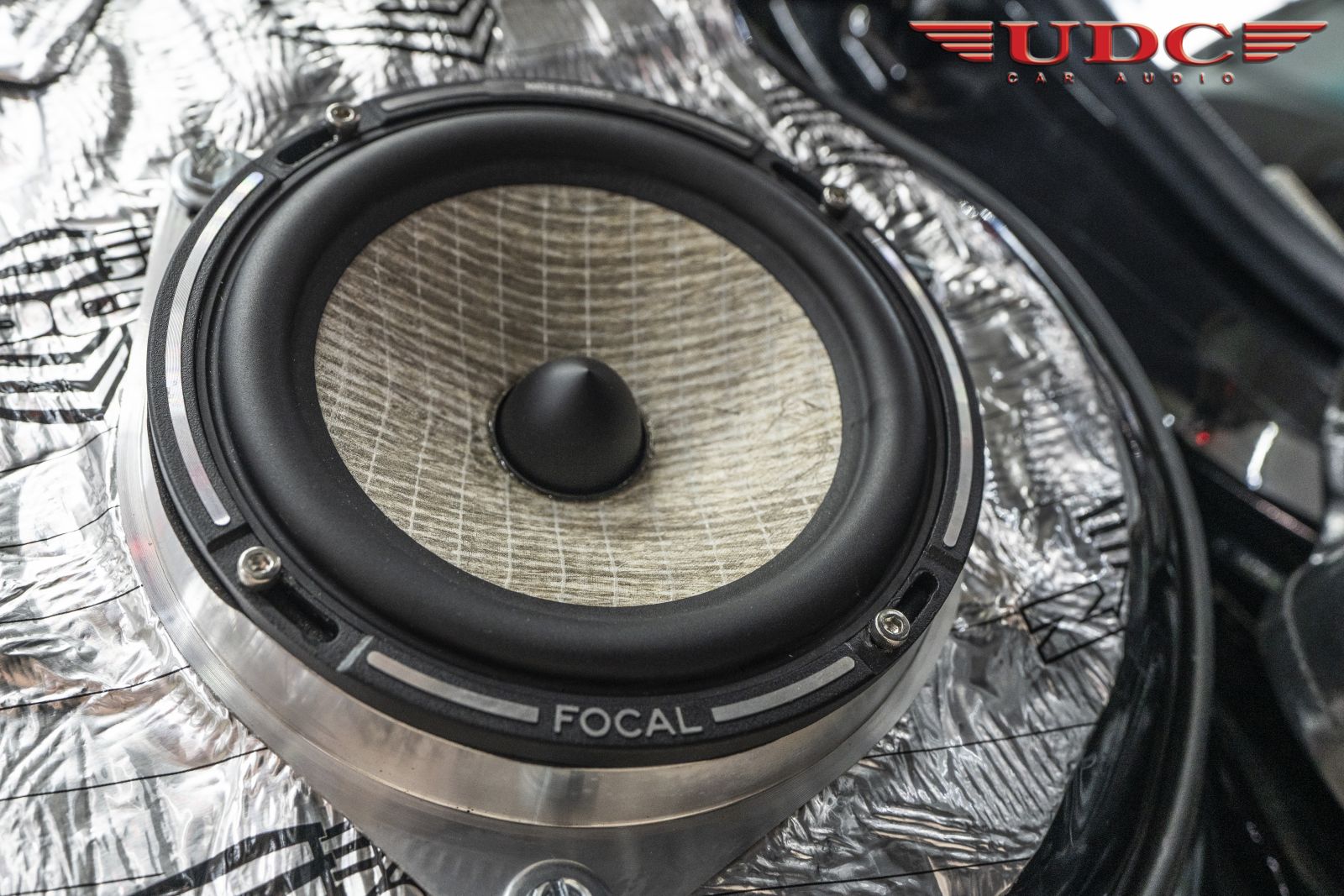

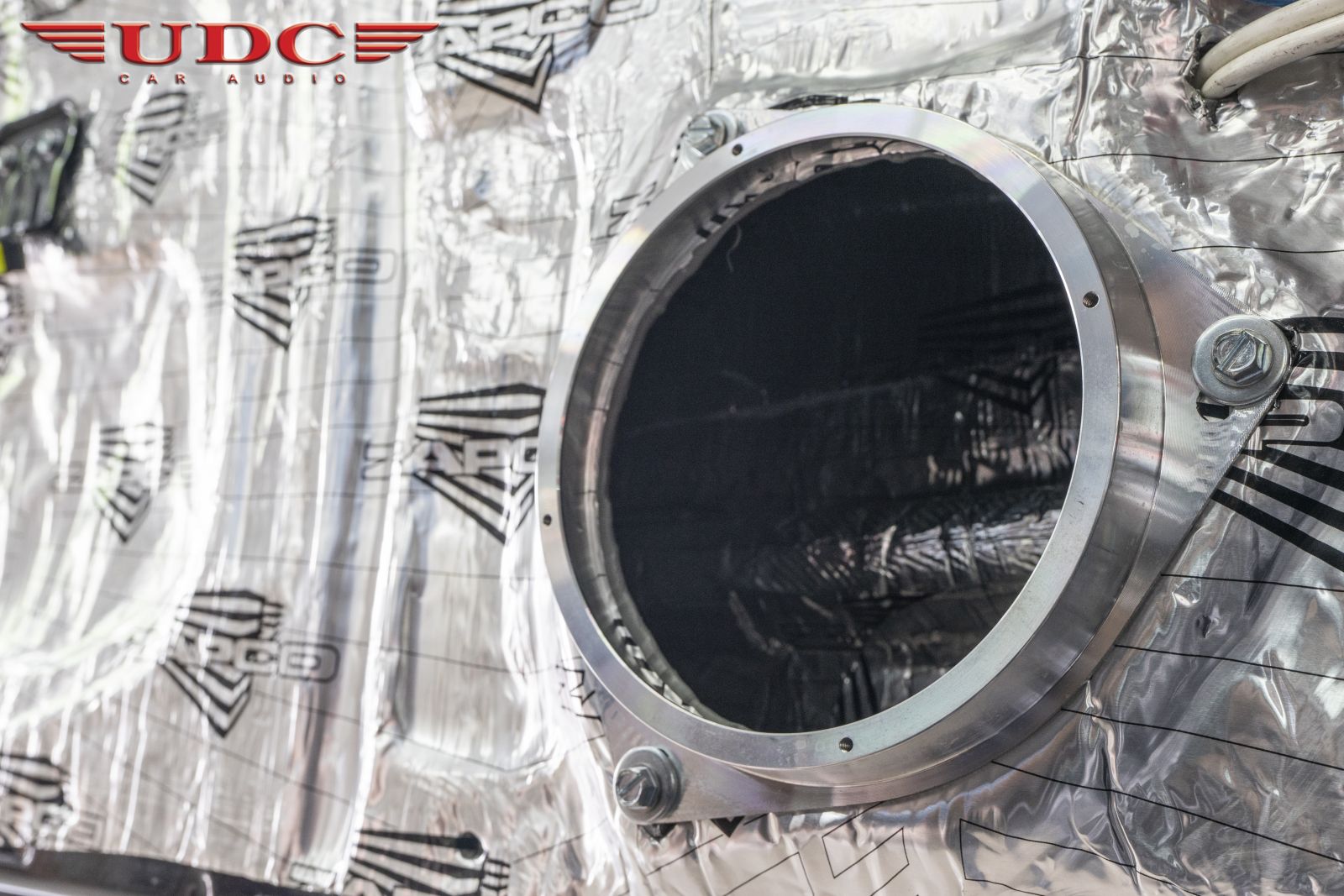

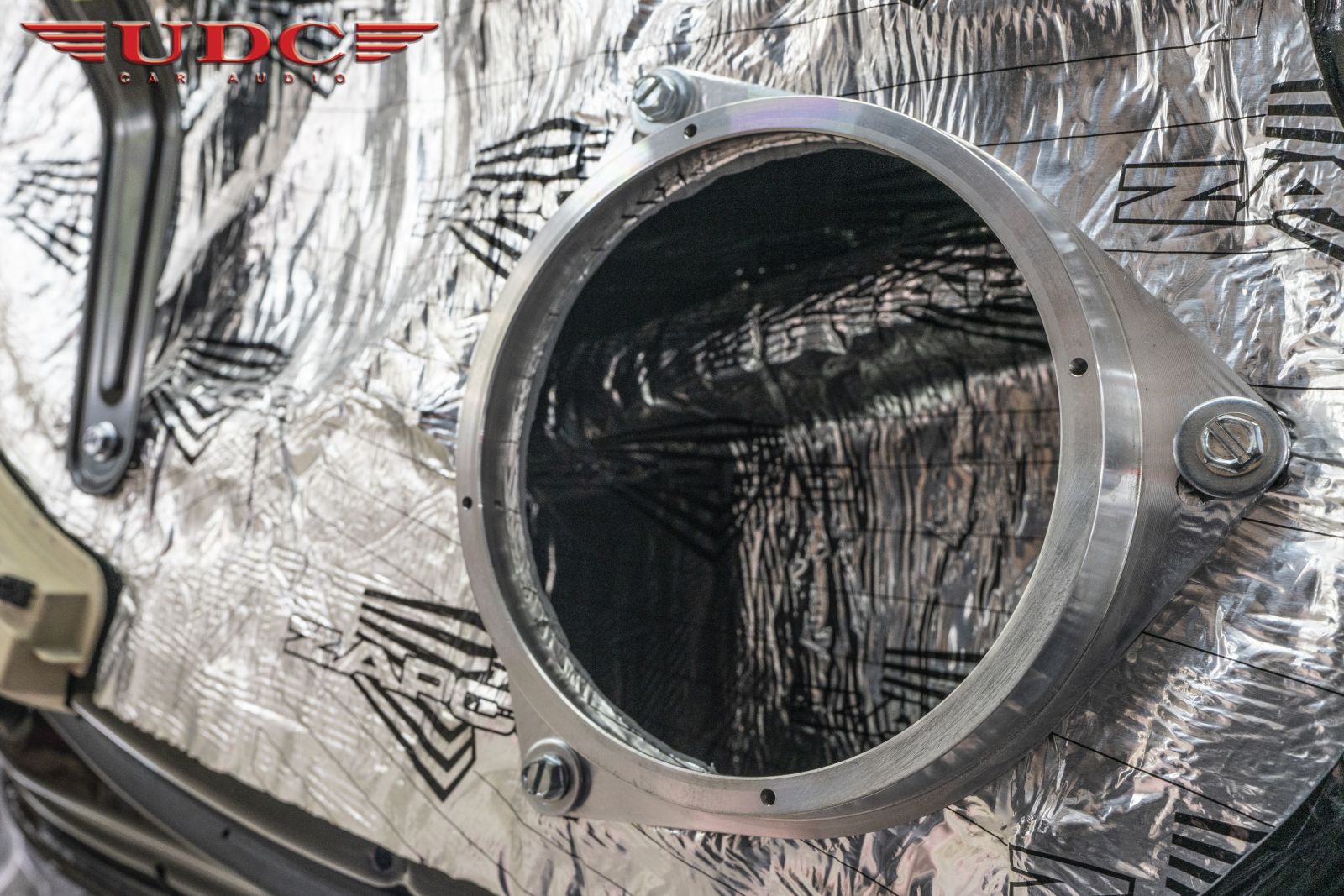

14. ฐานรองลำโพง ALUMINIUM ZENISS FOR LEXUS



ชุดสาย TCHERNOV CABLE ทั้งระบบ

15. สายไฟ STANDARD 4 POWER 4AWG
16. สายลำโพง MOUNTING WIRE (REMOTE)
17. สายลำโพง ORIGINAL 2 SC (TW,MB,SUB)
18. สายลำโพง STANDARD 2 SC (R)
19. สายลำโพง STANDARD 1 SC (Hi-Level)
20. สายสัญญาณ SPECIAL MKII IC (TW&MB)
21. สายสัญญาณ STANDARD 2 IC (R&SUB)
22. บัดกรีเข้าอุปกรณ์ต่างๆ ทั้งระบบด้วยตะกั่วเงิน TCHERNOV SFS/AG Super Flux Silver Solder for Audio

23. ASUKA HR630 (TUNER DIGITAL)

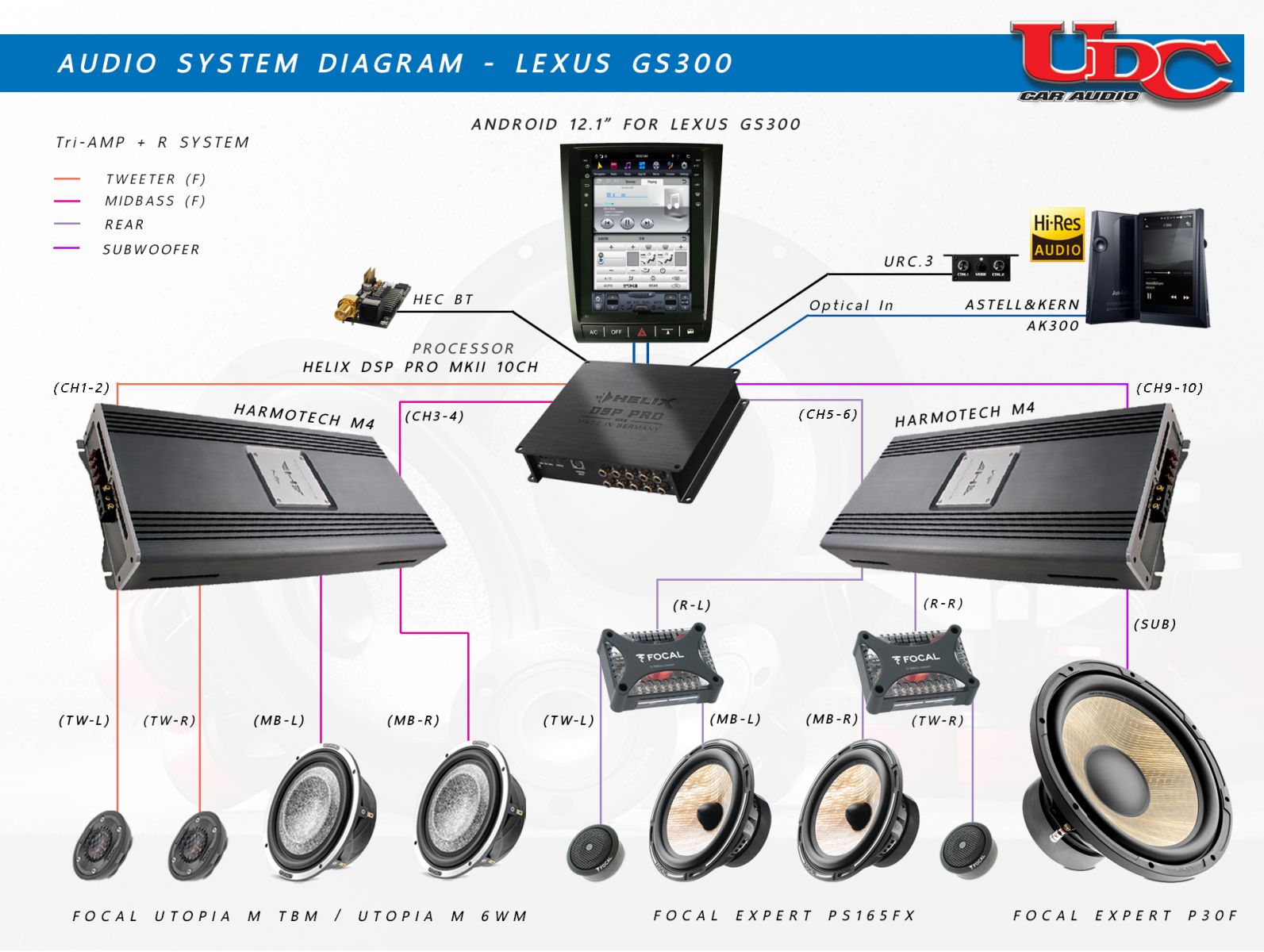

AUDIO SYSTEM DIAGRAM IN LEXUS GS300

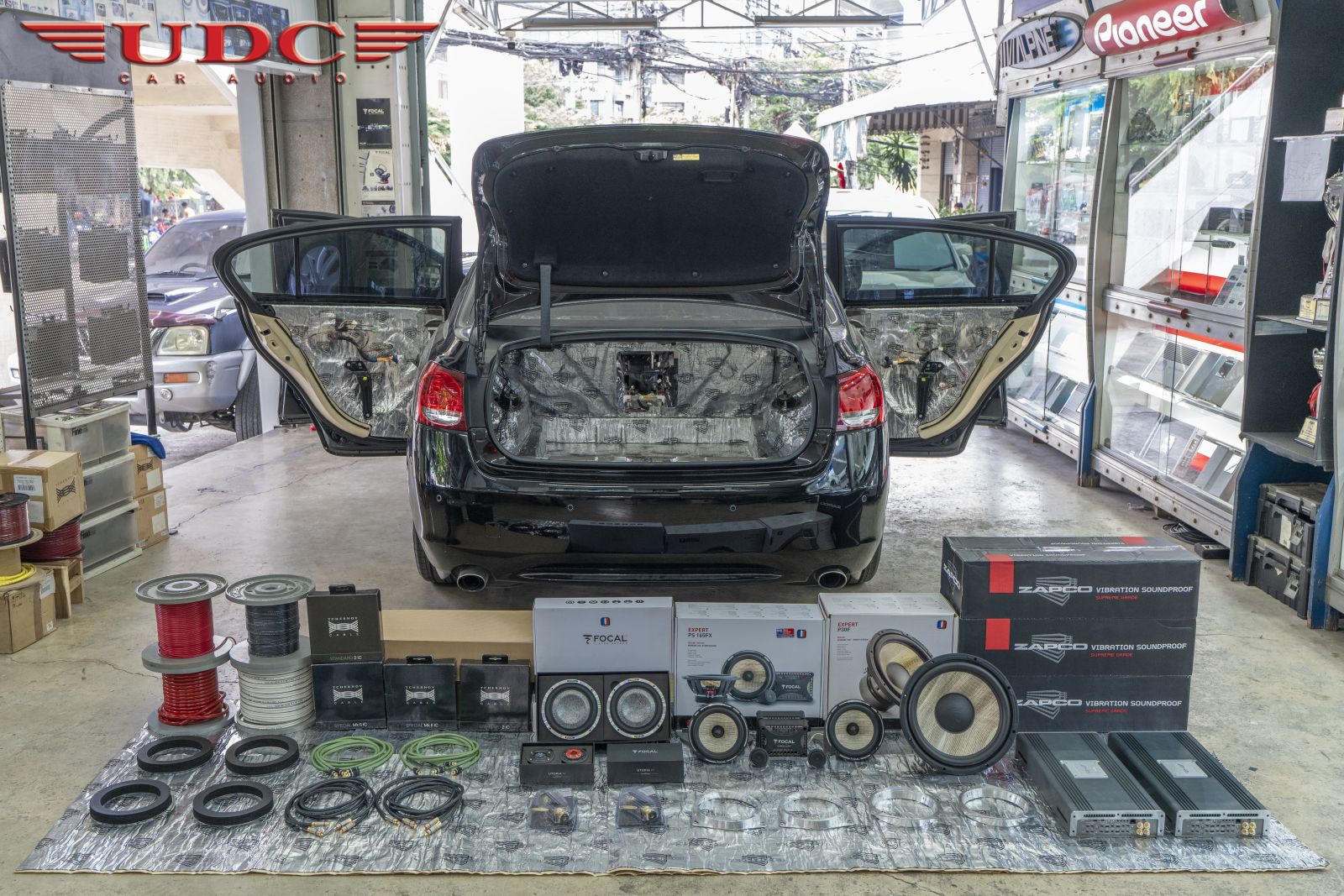

เตรียมอุปกรณ์ติดตั้งชุดเครื่องเสียงใน LEXUS GS300 คันนี้ครับ

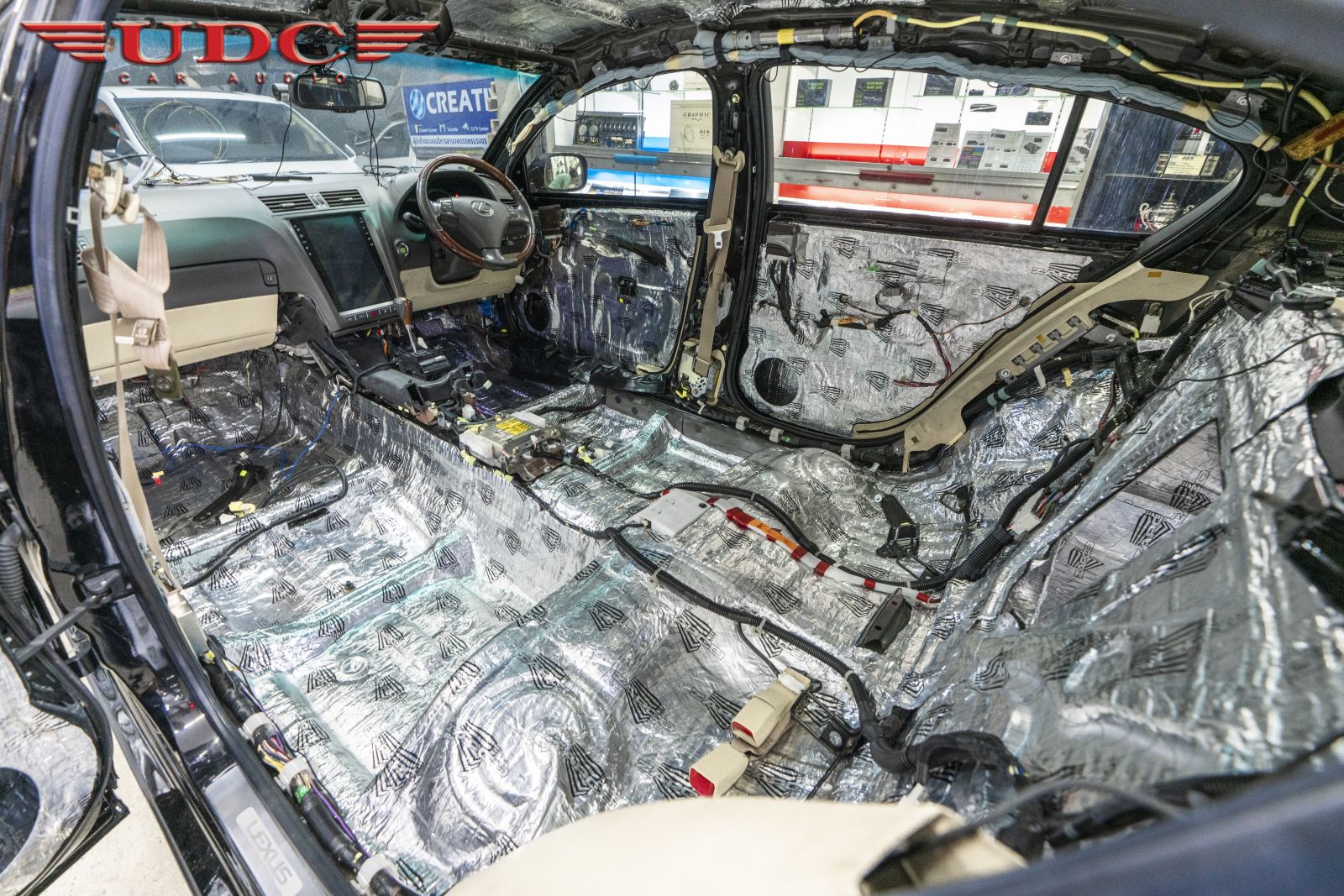

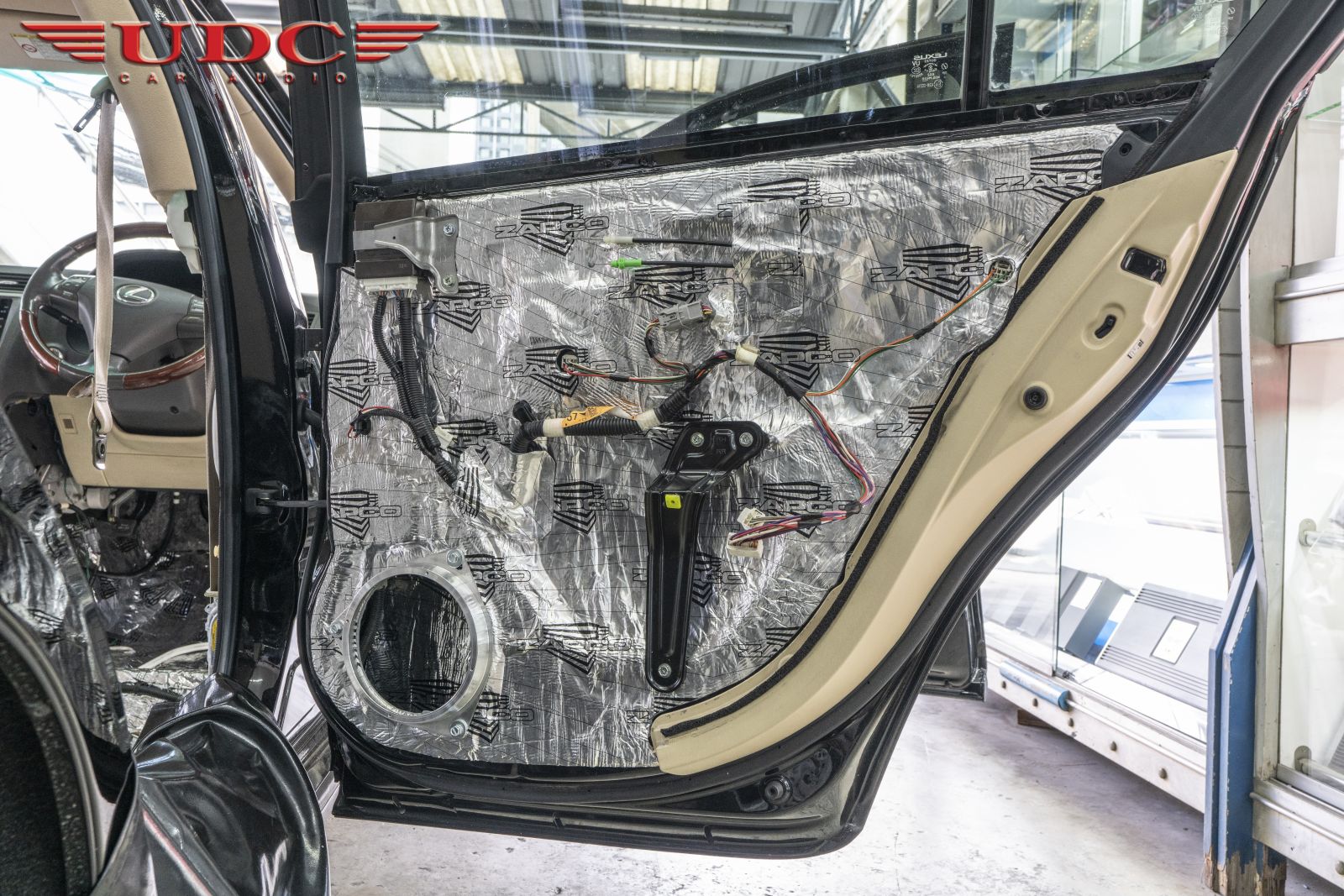

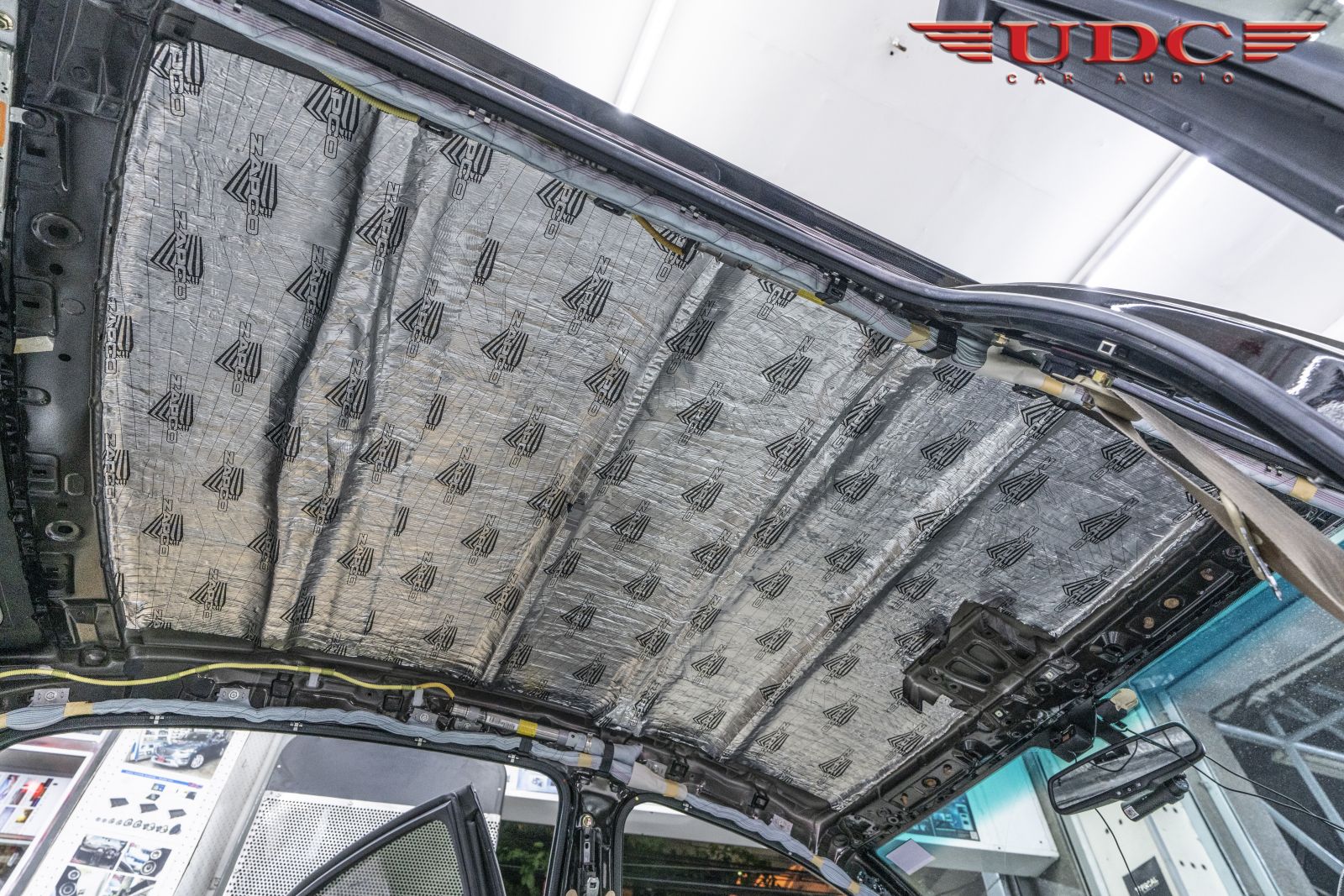

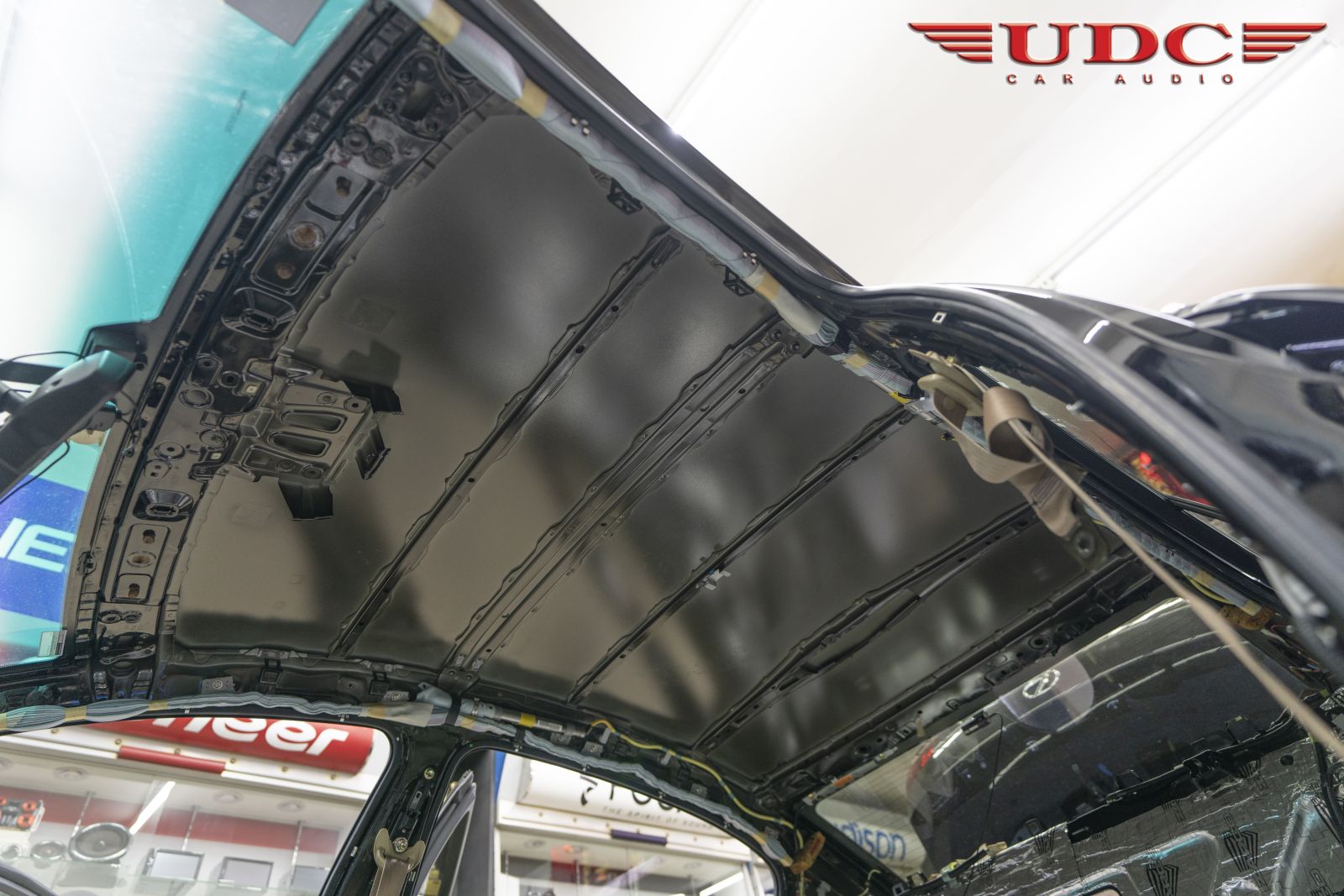

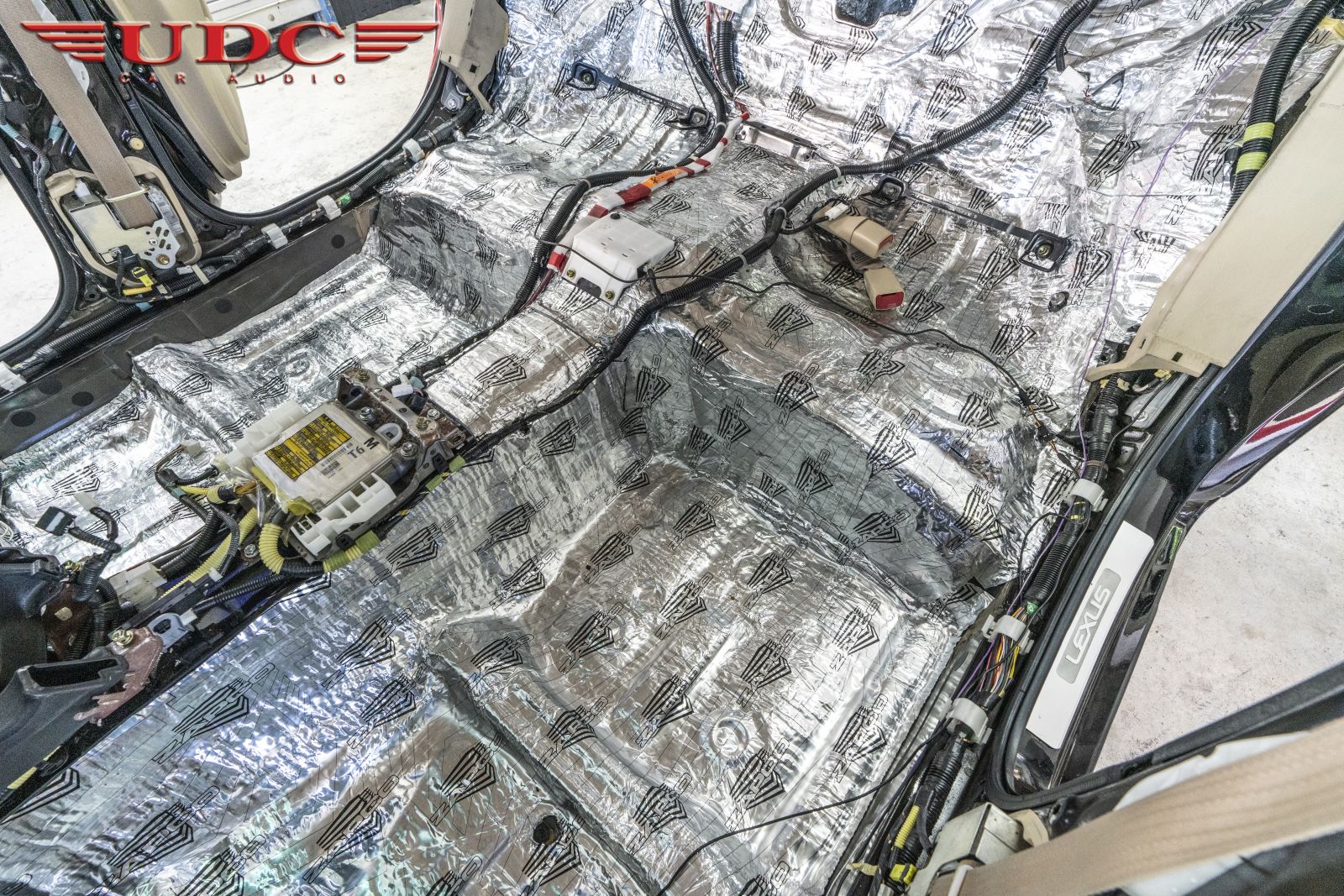

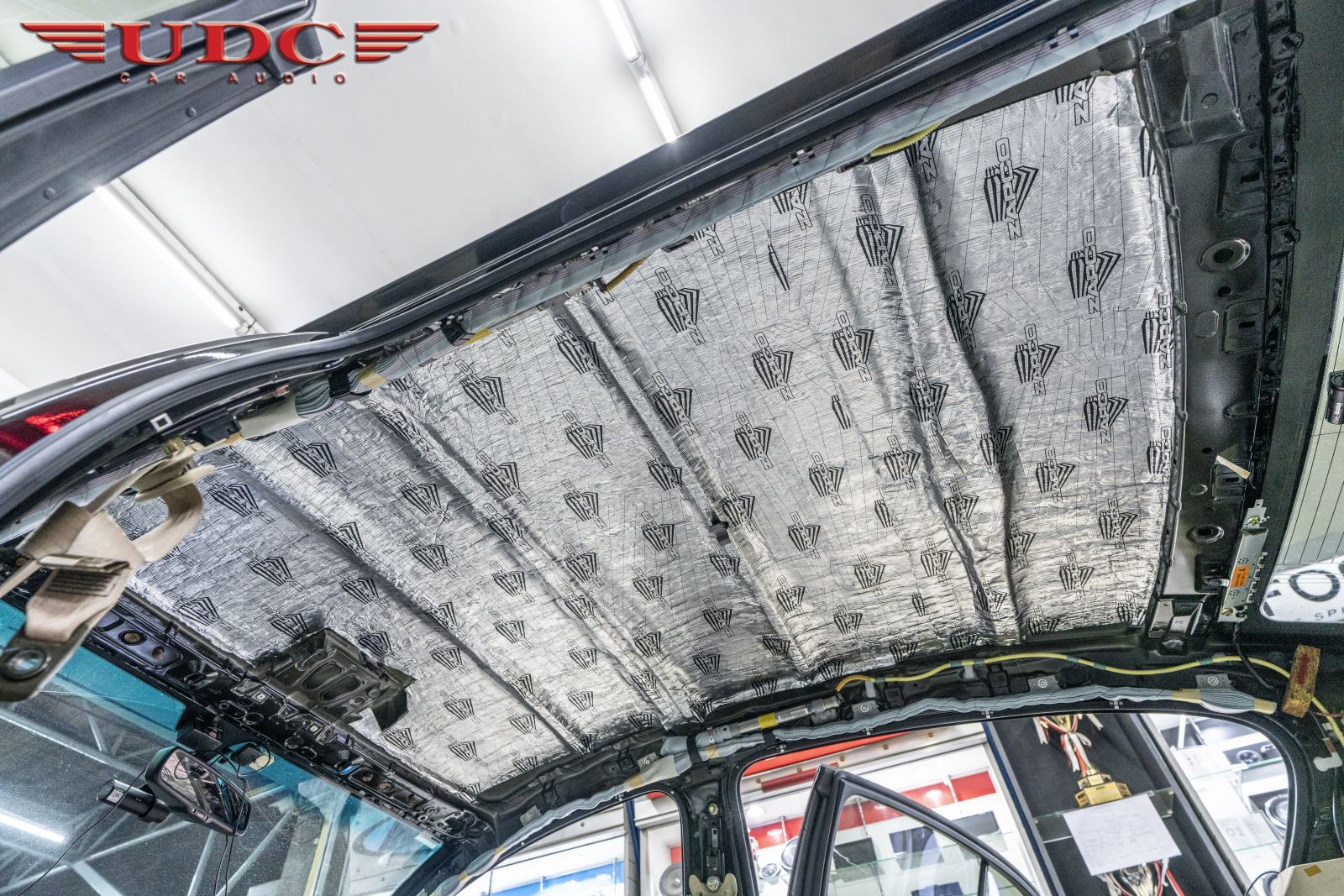

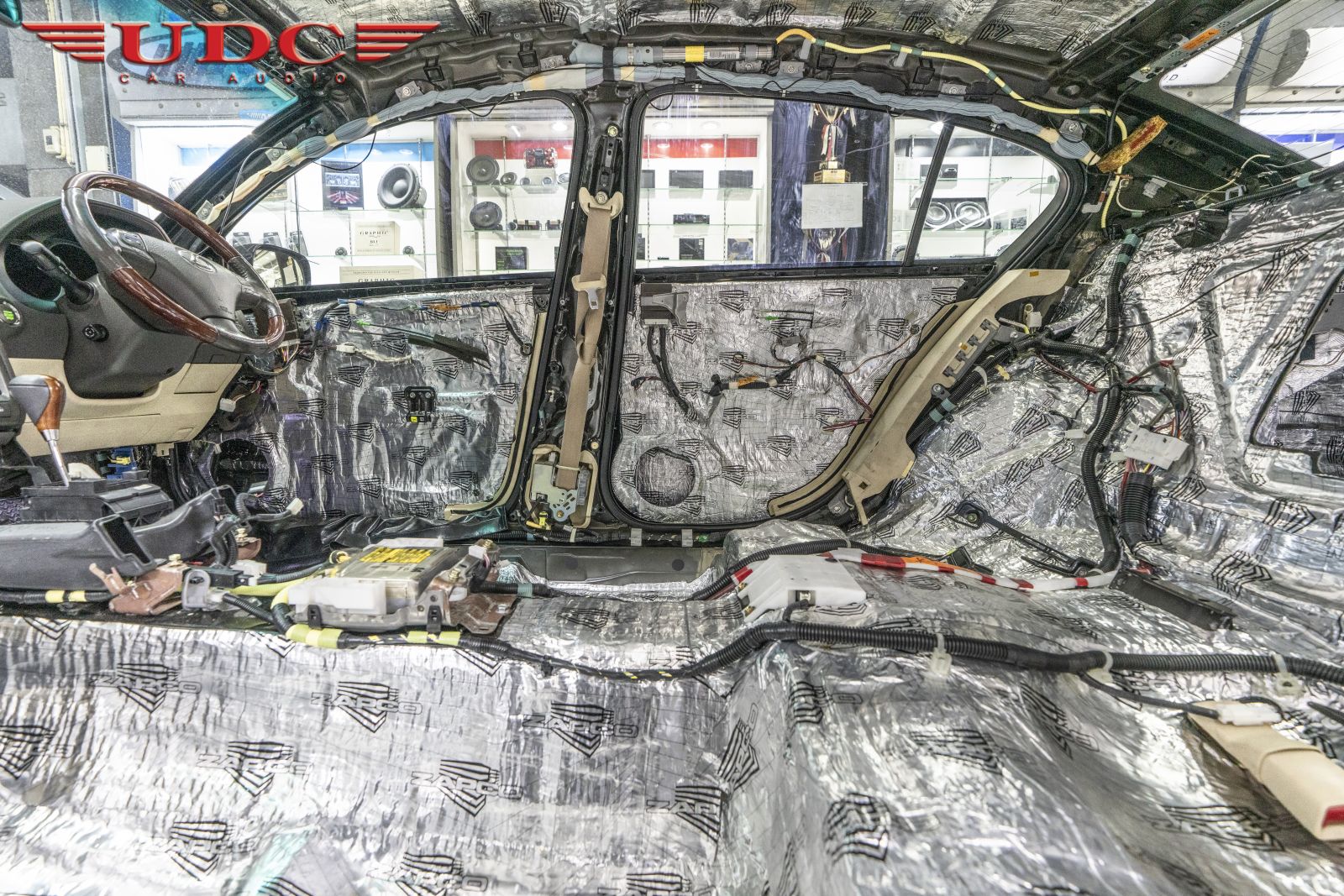

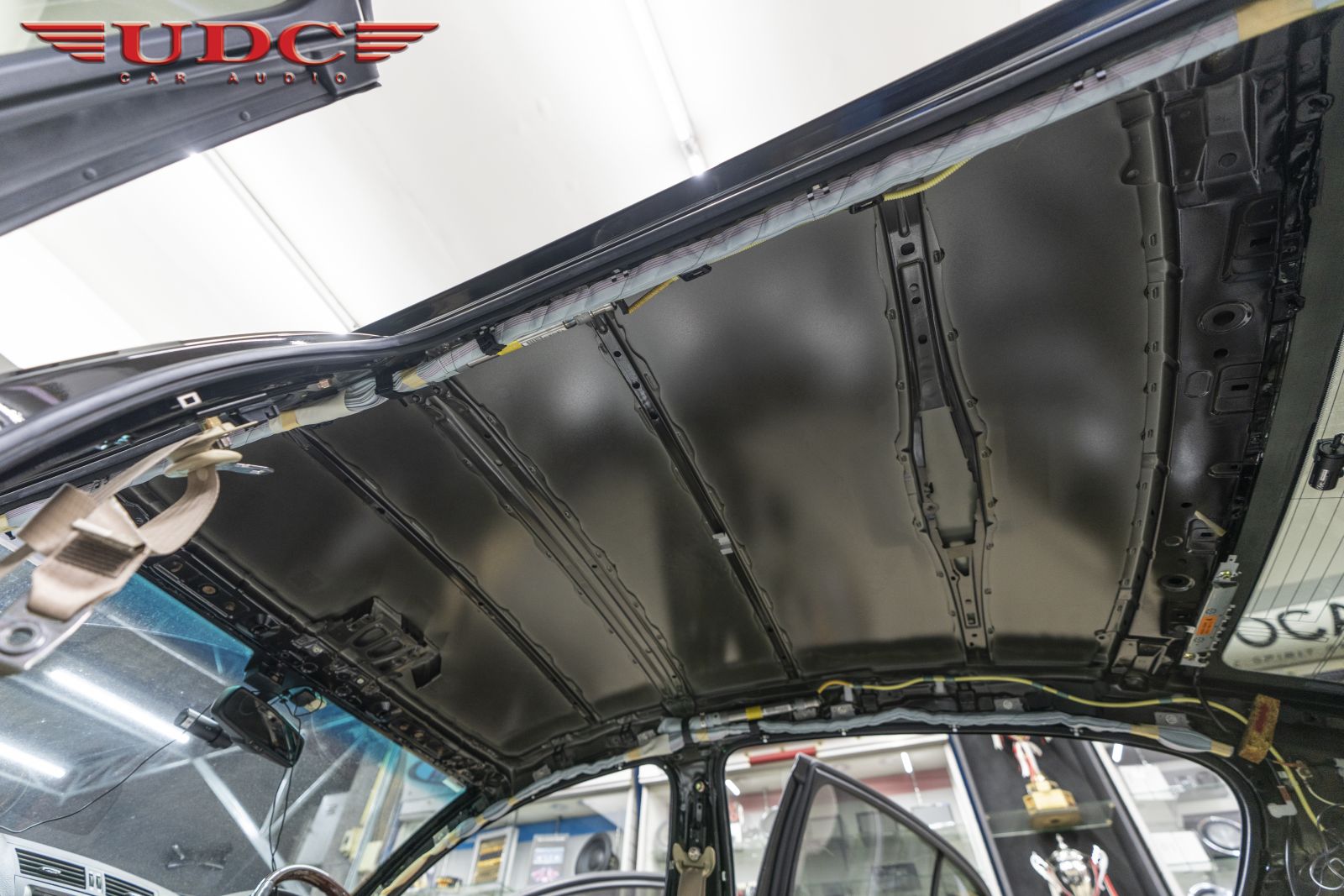

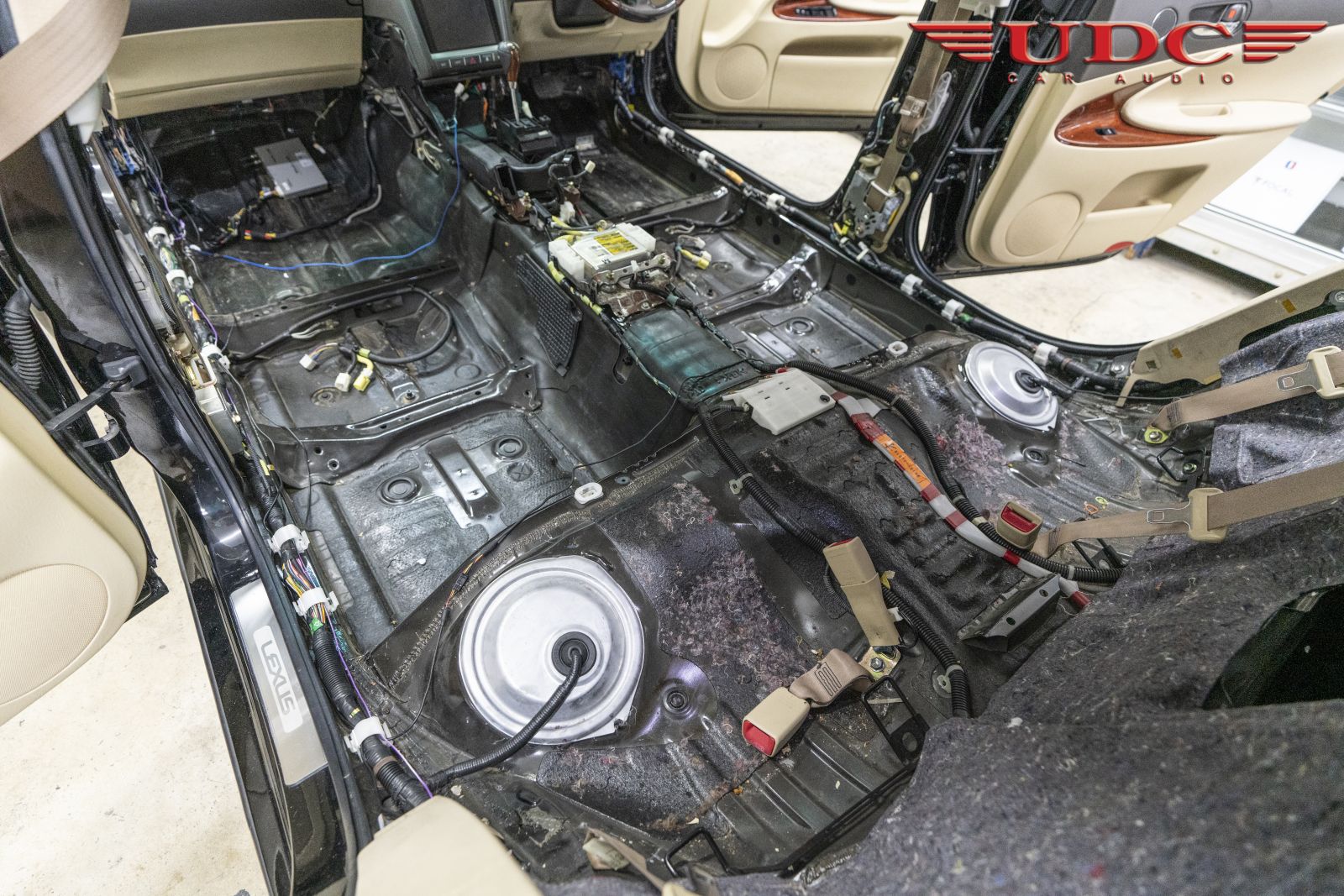

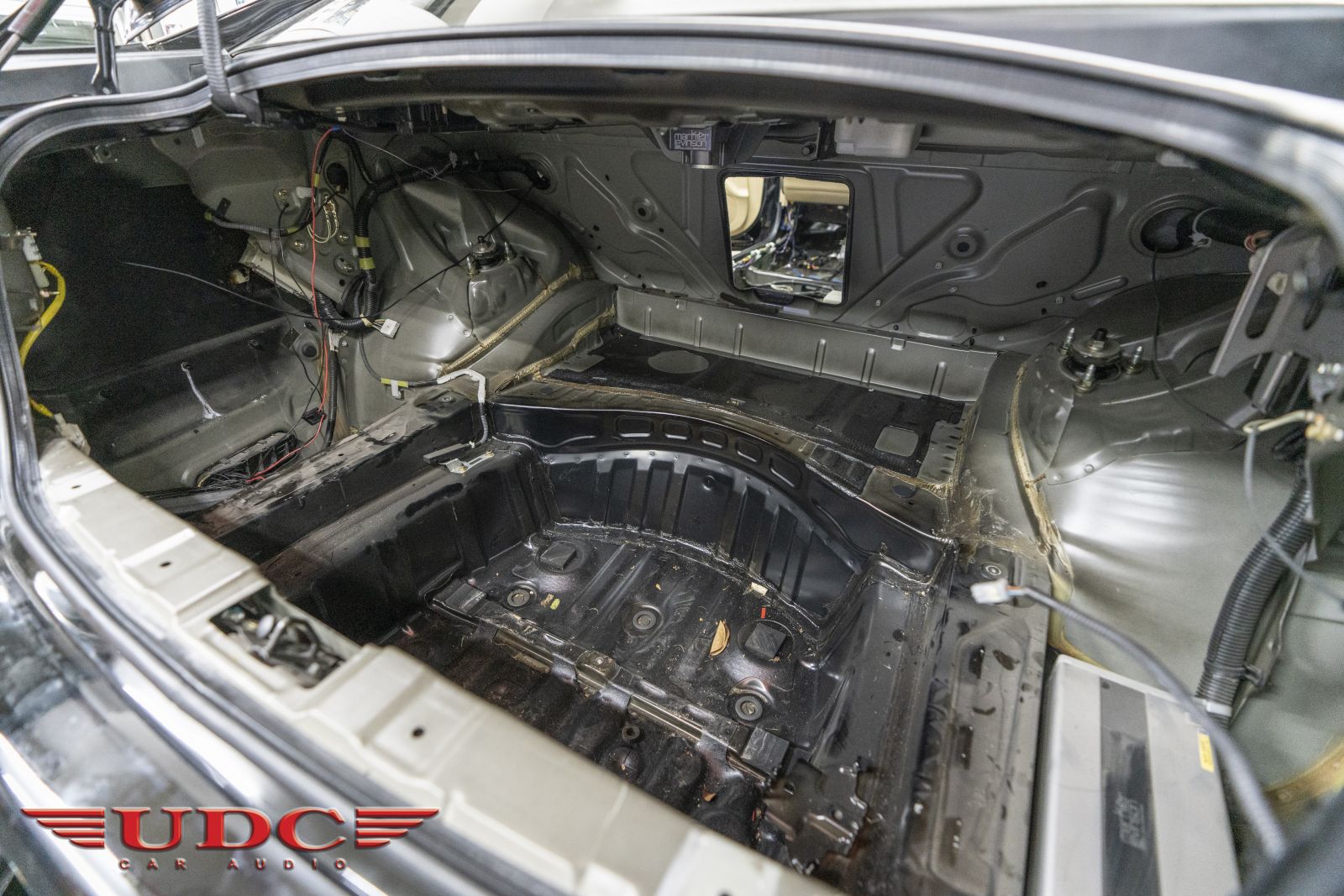

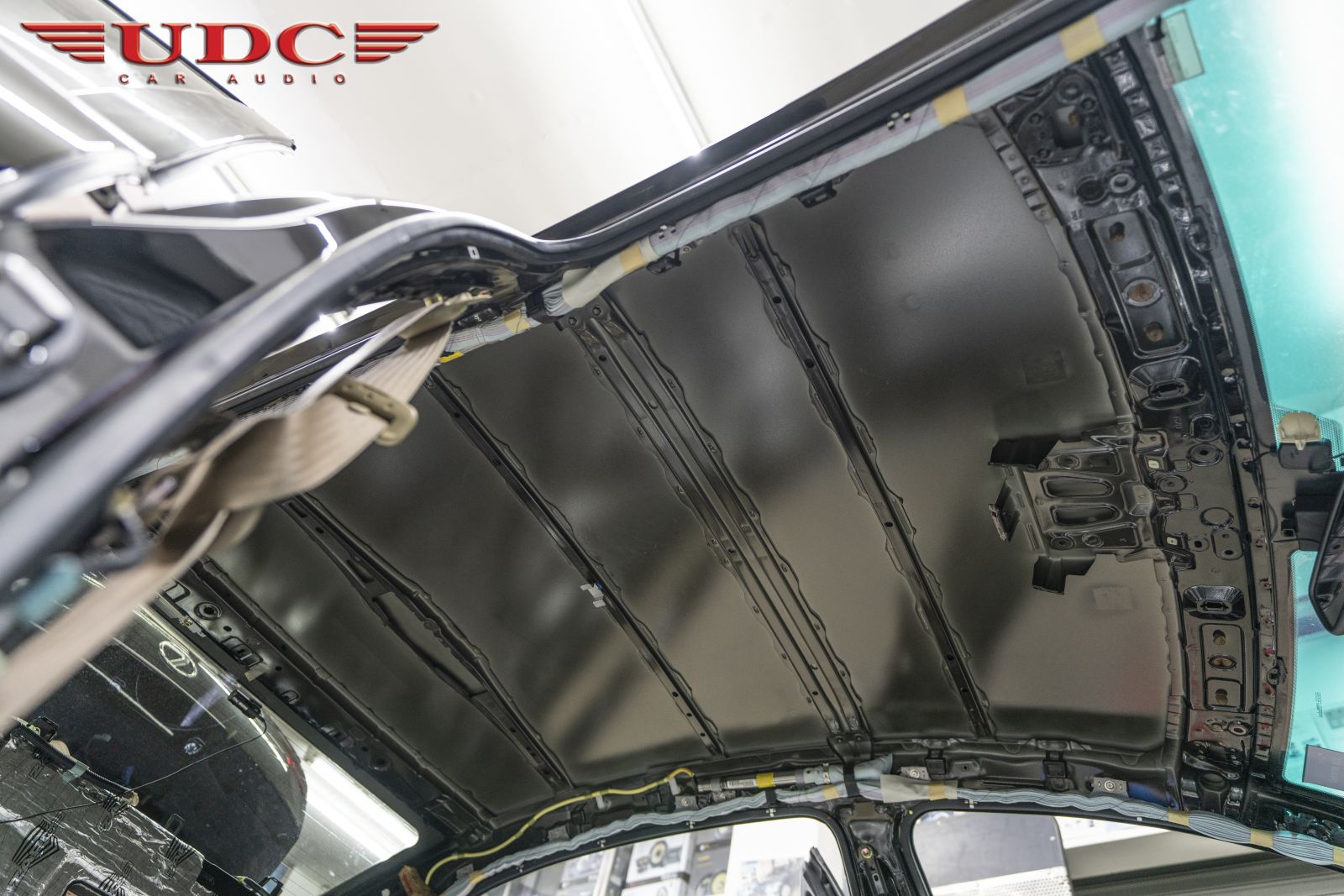

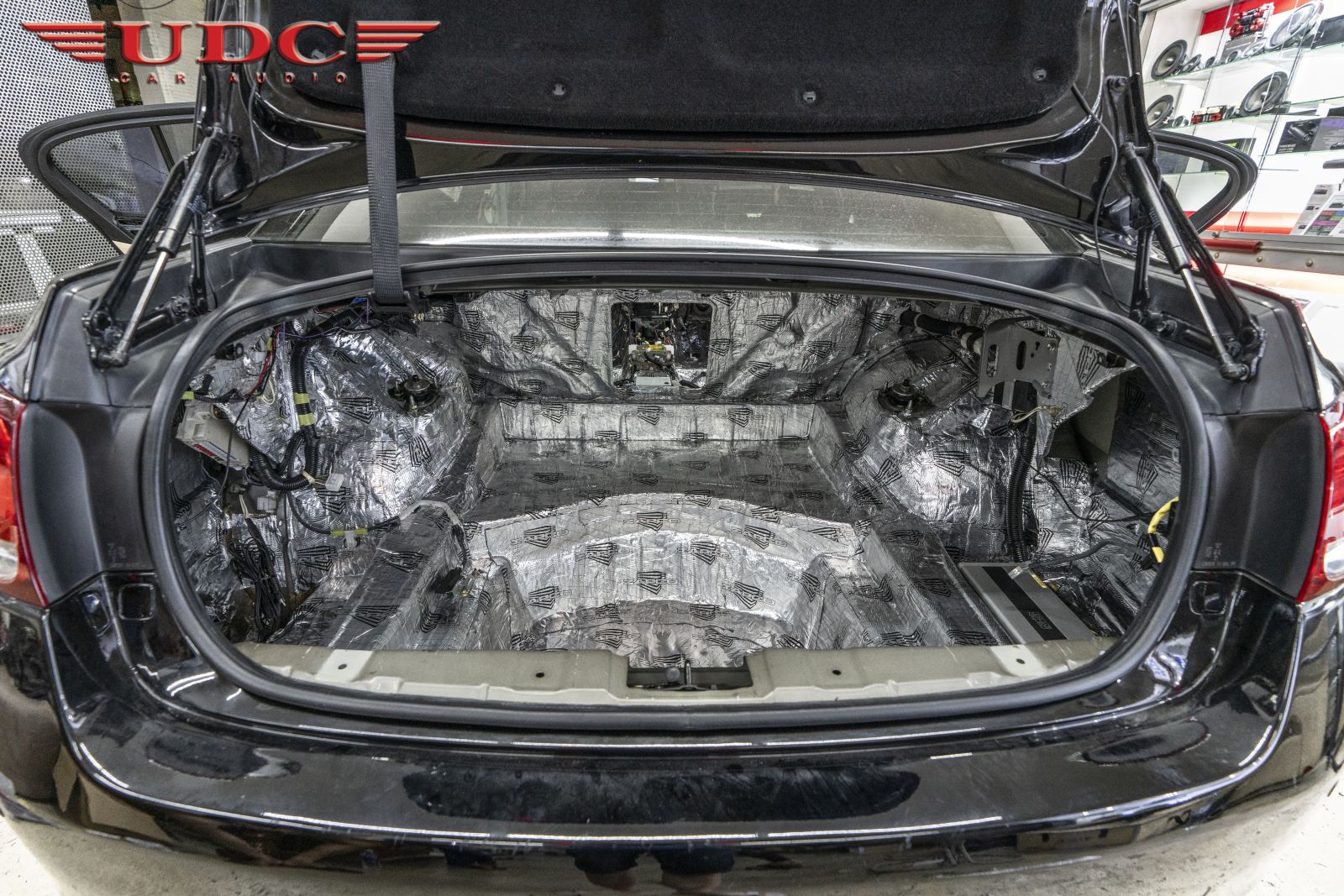

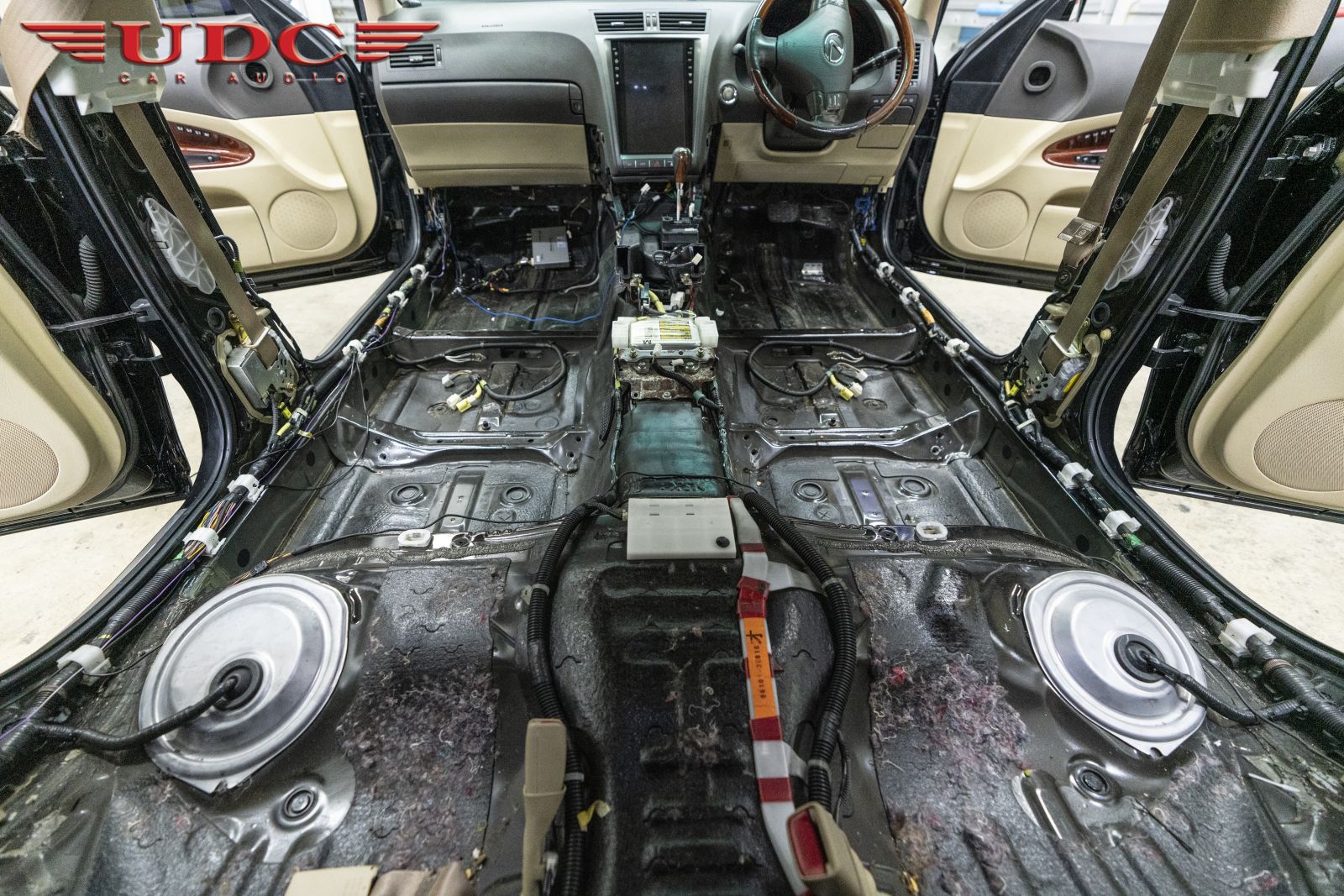

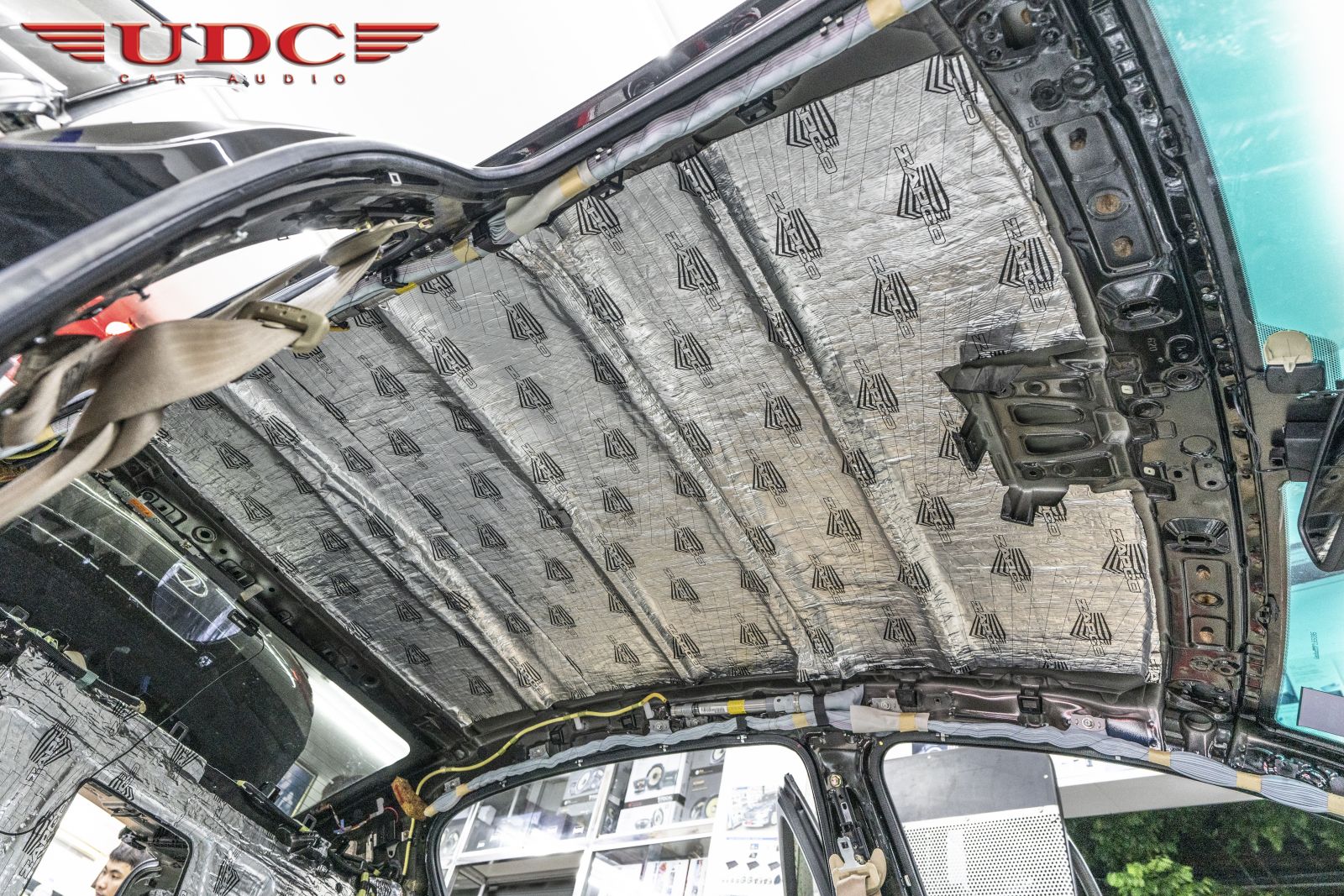

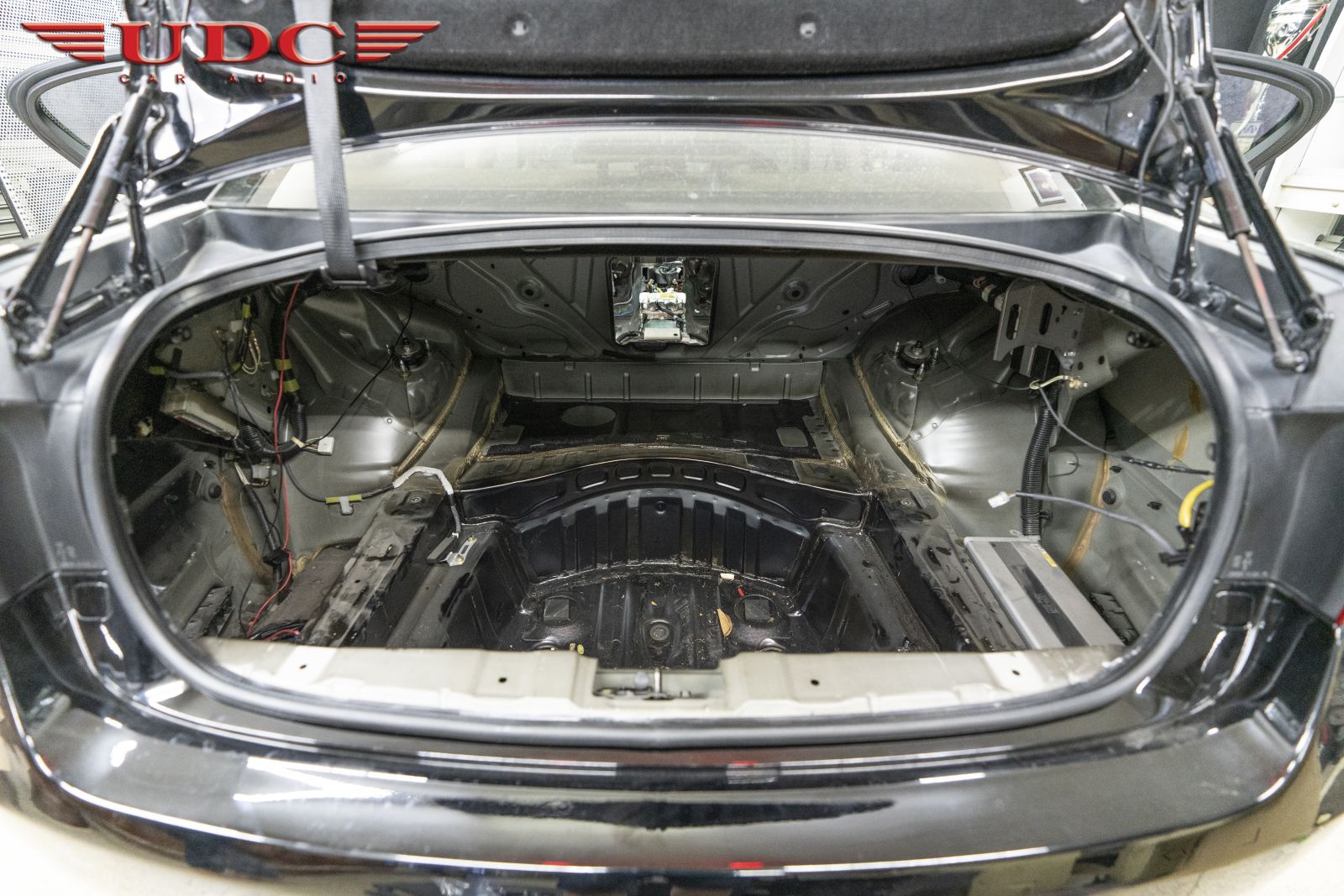

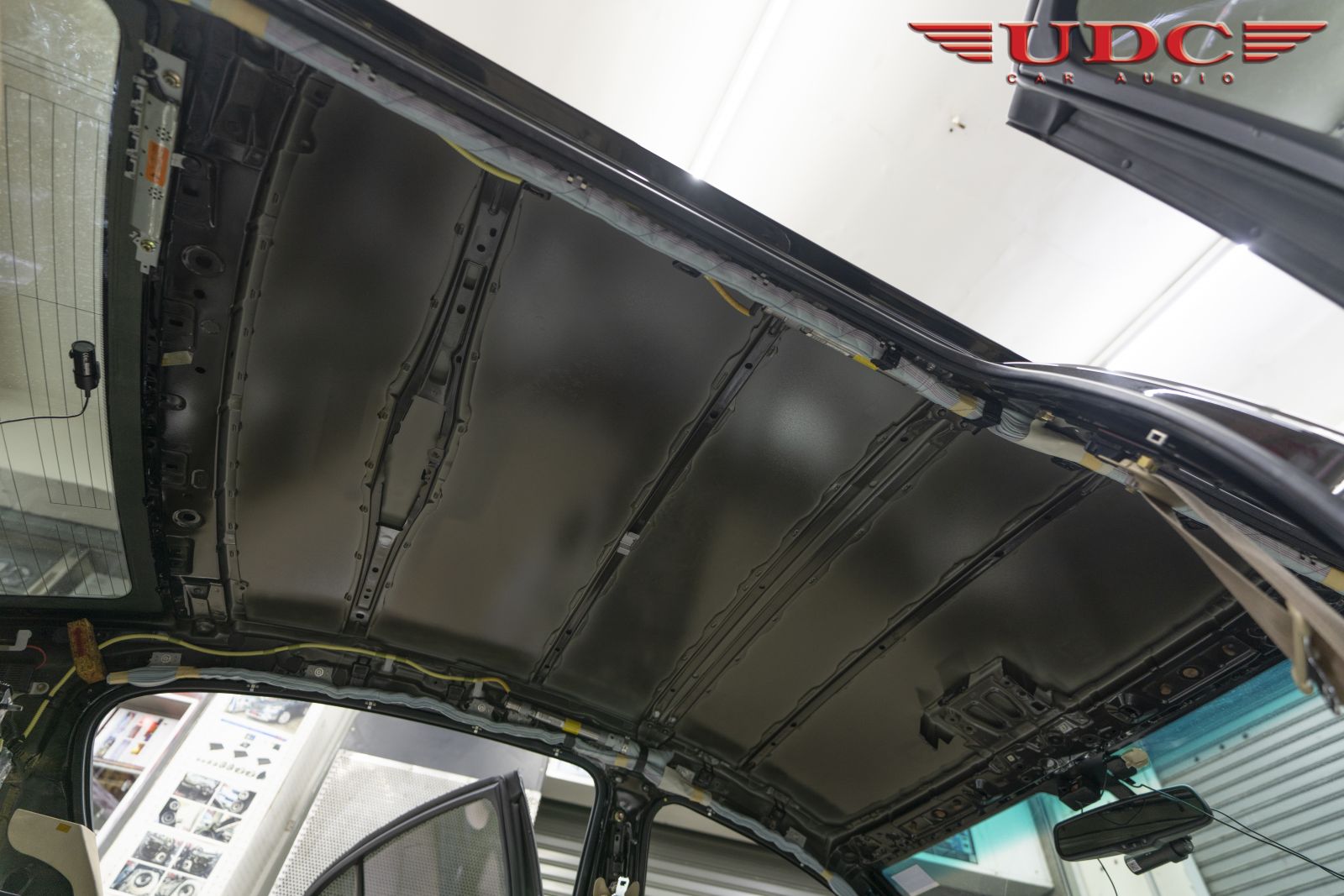

ถอดอุปกรณ์ภายในต่างๆของตัวรถ ตัวรถเดิมที่เก็บเสียงได้ดีมากในระดับนึงแล้ว เพื่อเก็บความถี่ต่างๆภายในตัวรถให้ดีมากขึ้นเมื่อเวลาฟังชุดเครื่องเสียงขณะขับขี่ จึงทำการถอดถอดอุปกรณ์ภายในต่างๆของตัวรถ LEXUS GS300 คันนี้ออก ก่อนทำการเดินชุดสายไฟ สายลำโพง และทำการ Damp ด้วยแผ่น DAMP ZAPCO VIRBATIO SOUNDPROOF ที่พื้นภายในห้องโดยสาร หลังคารถ ท้ายรถ เพื่อทำให้ห้องโดยสารเงียบขึ้น ทำให้โครงสร้างของรถแข็งแรงขึ้น #ช่วยป้องกันเสียงรบกวนจากเสียงถนนเมื่อทำการขับขี่






























ZAPCO SOUND DAMPING

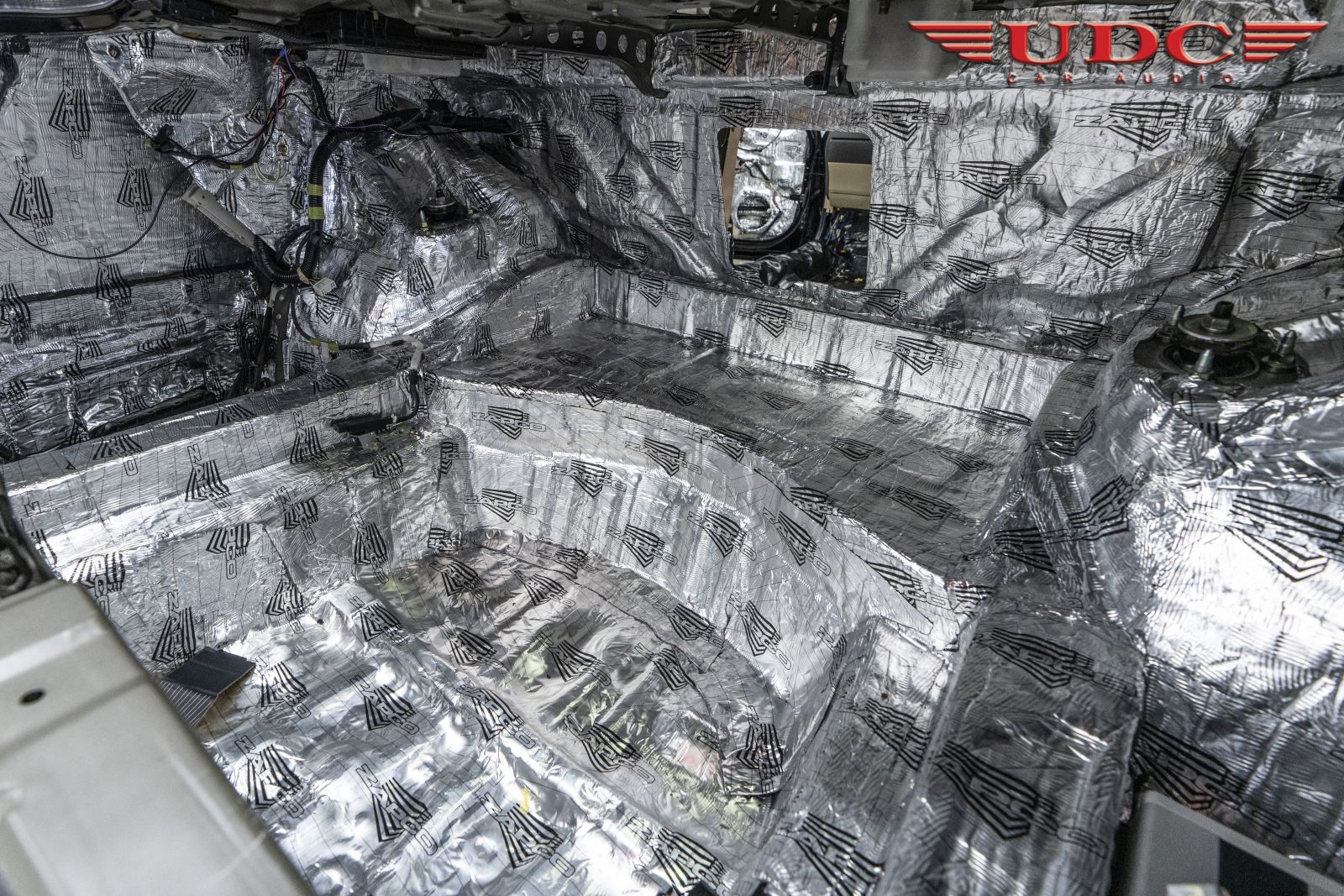

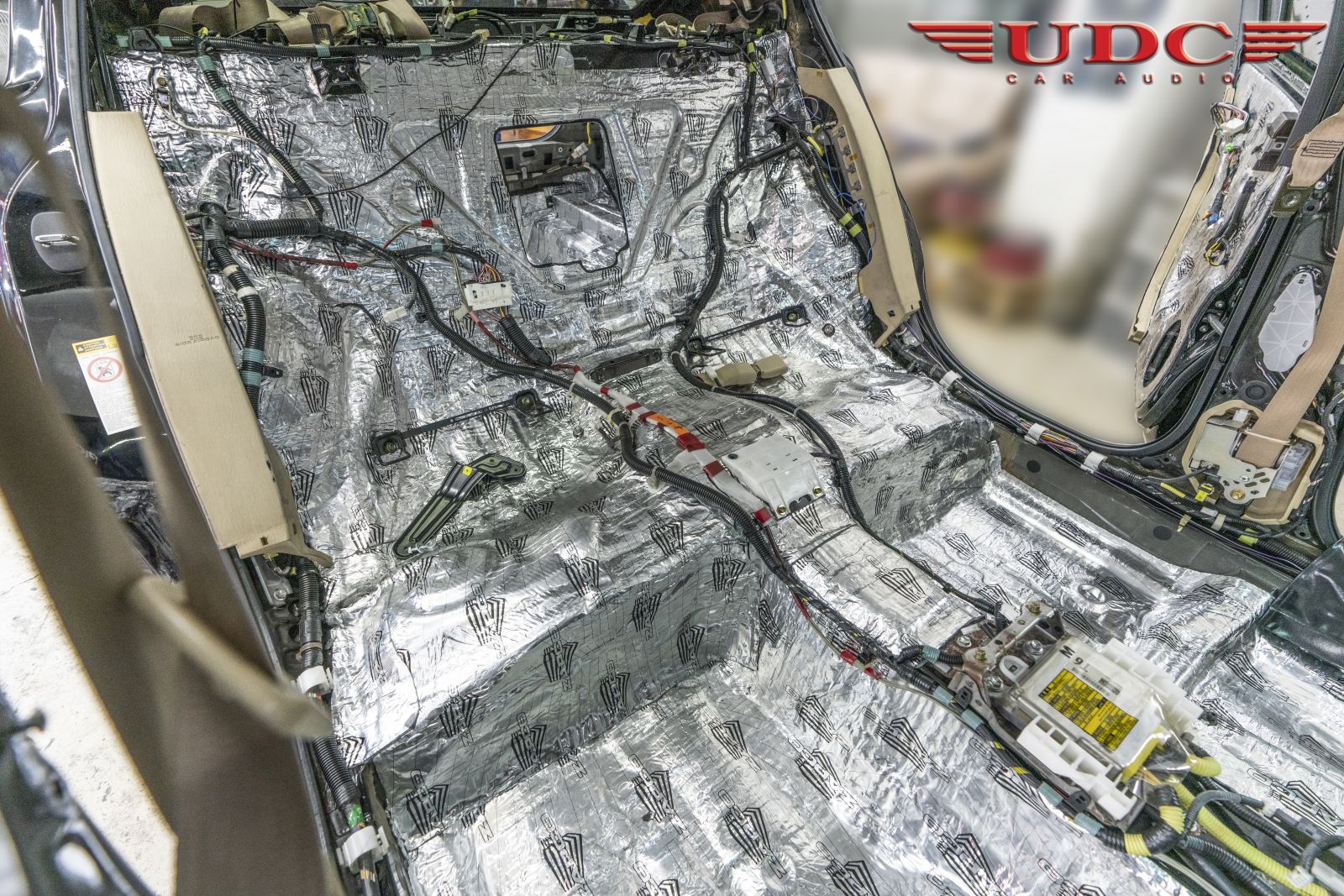

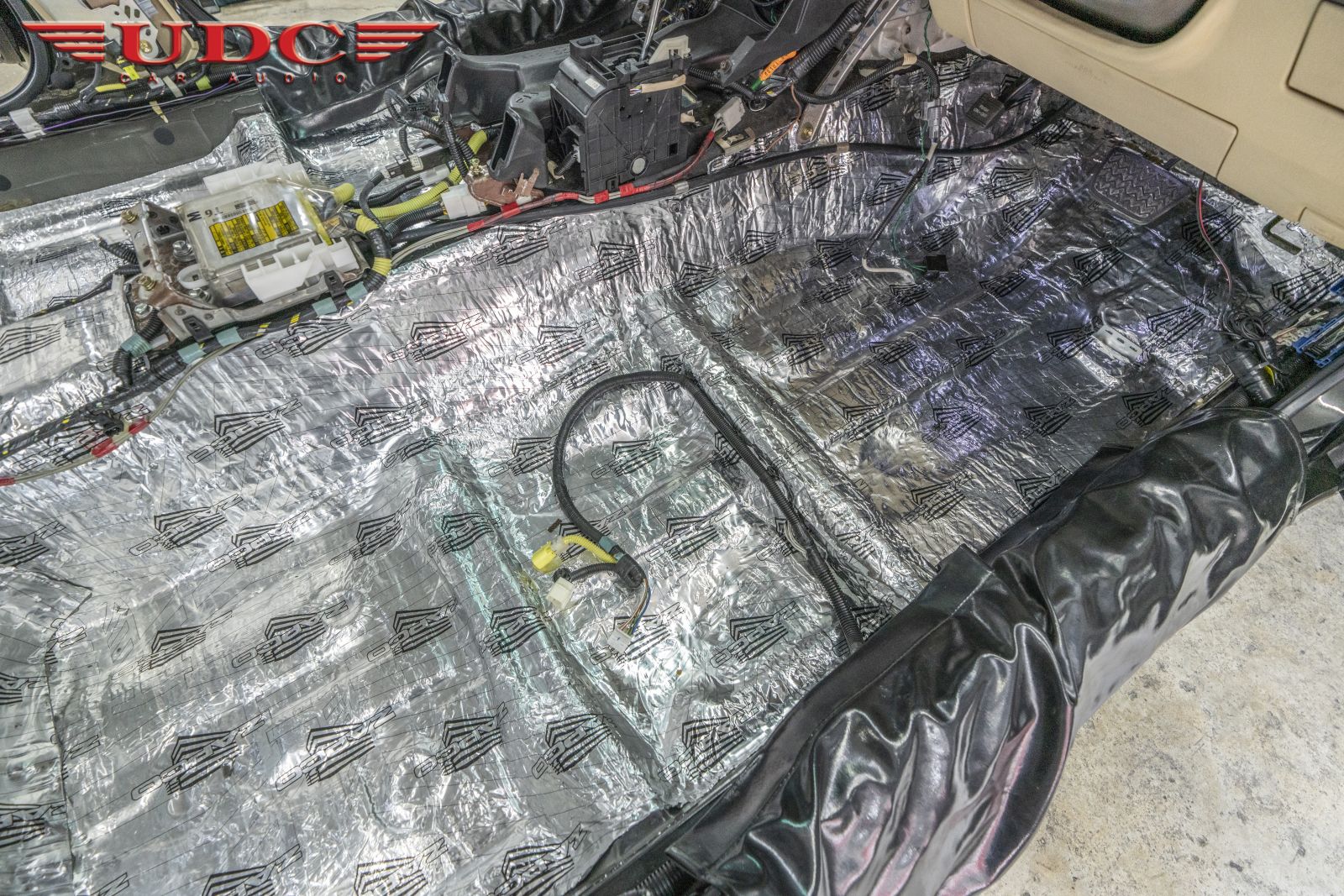

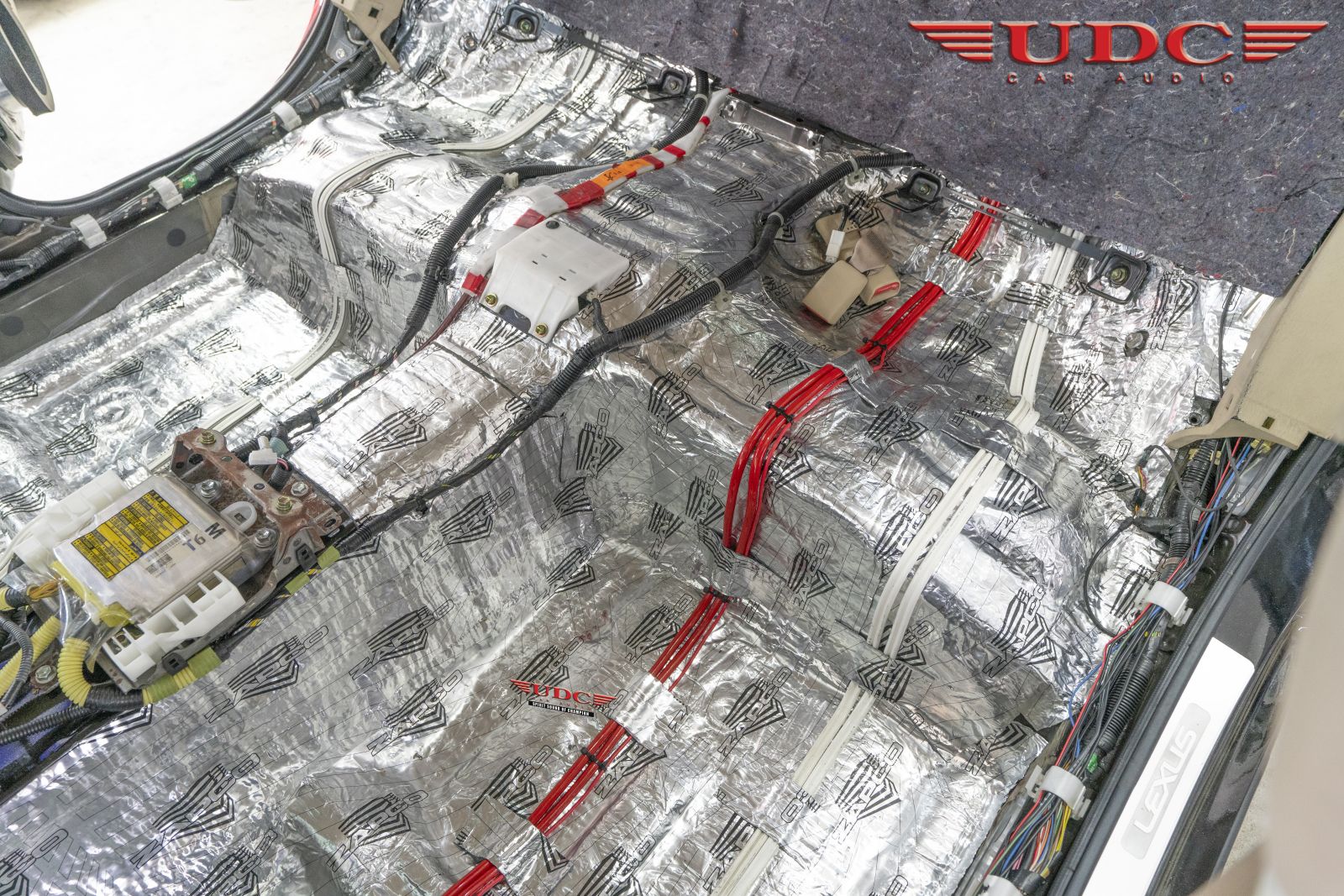

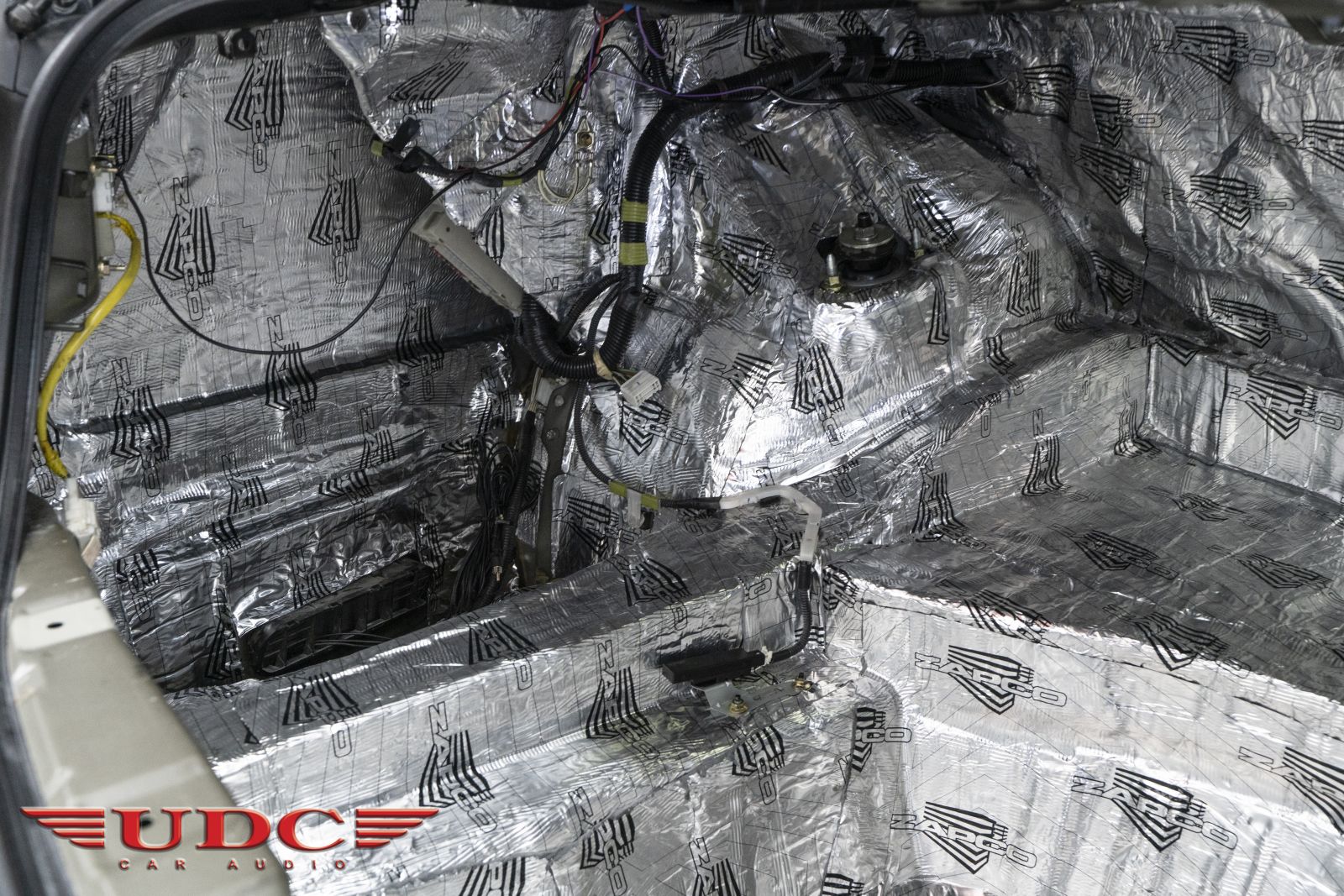

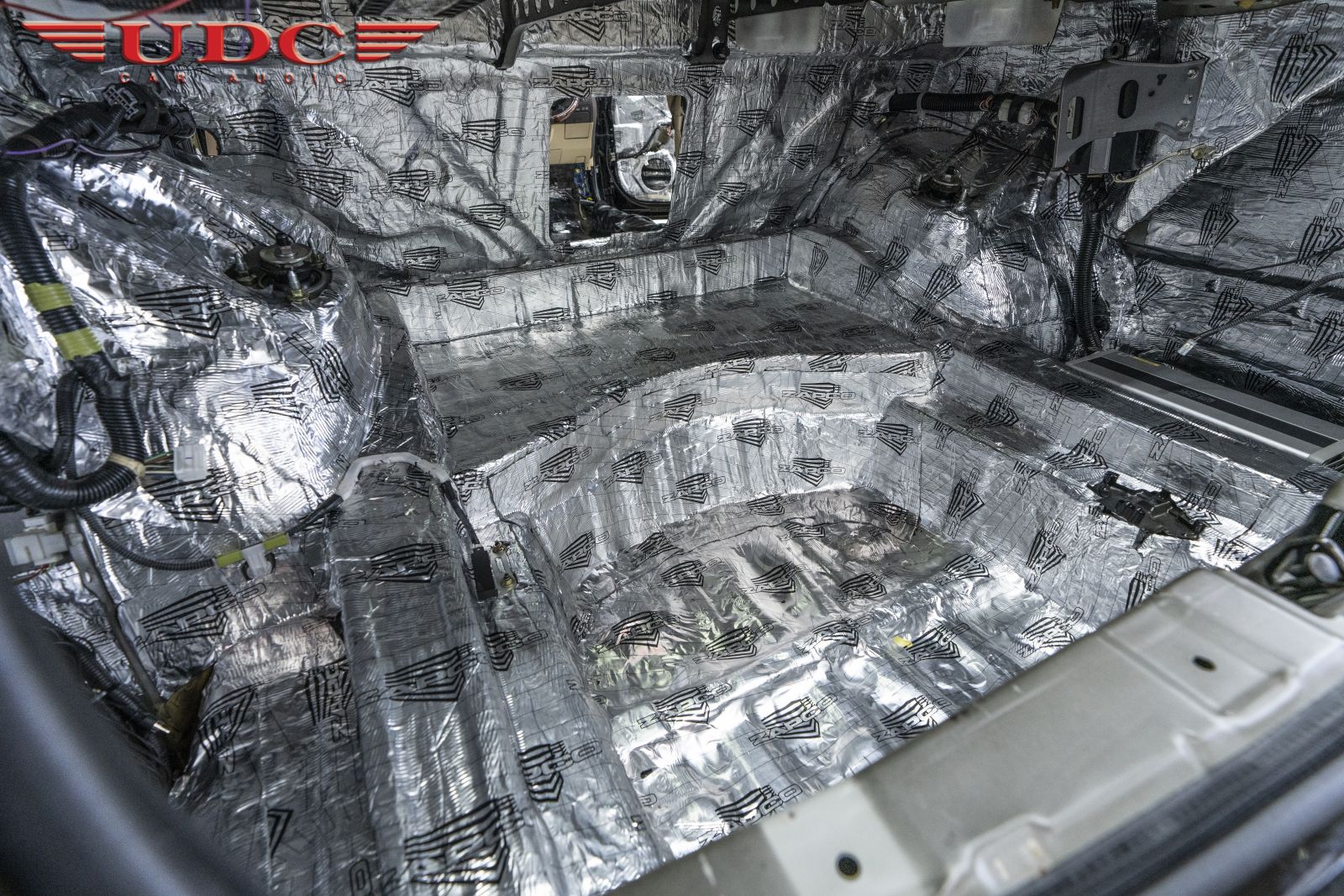

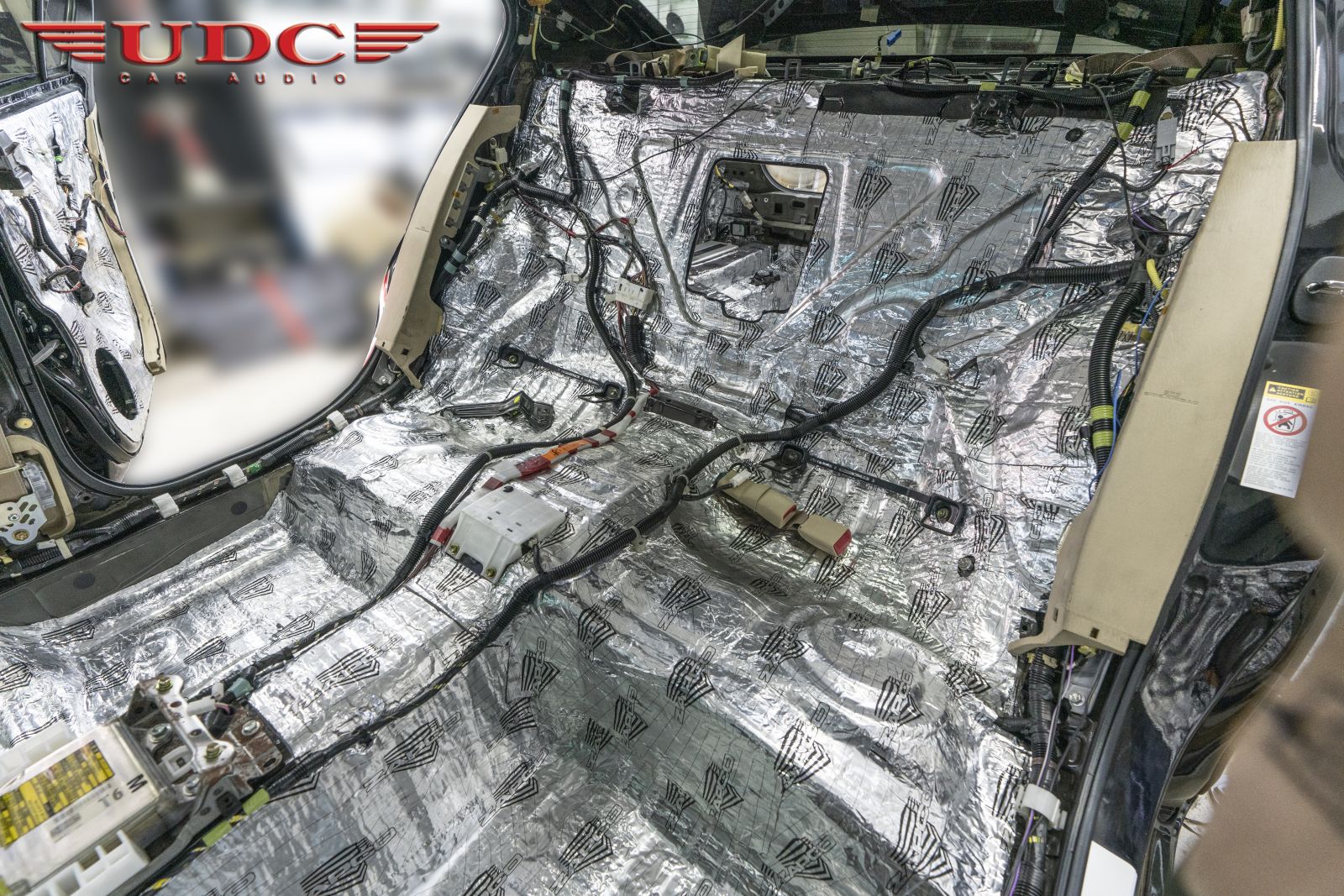

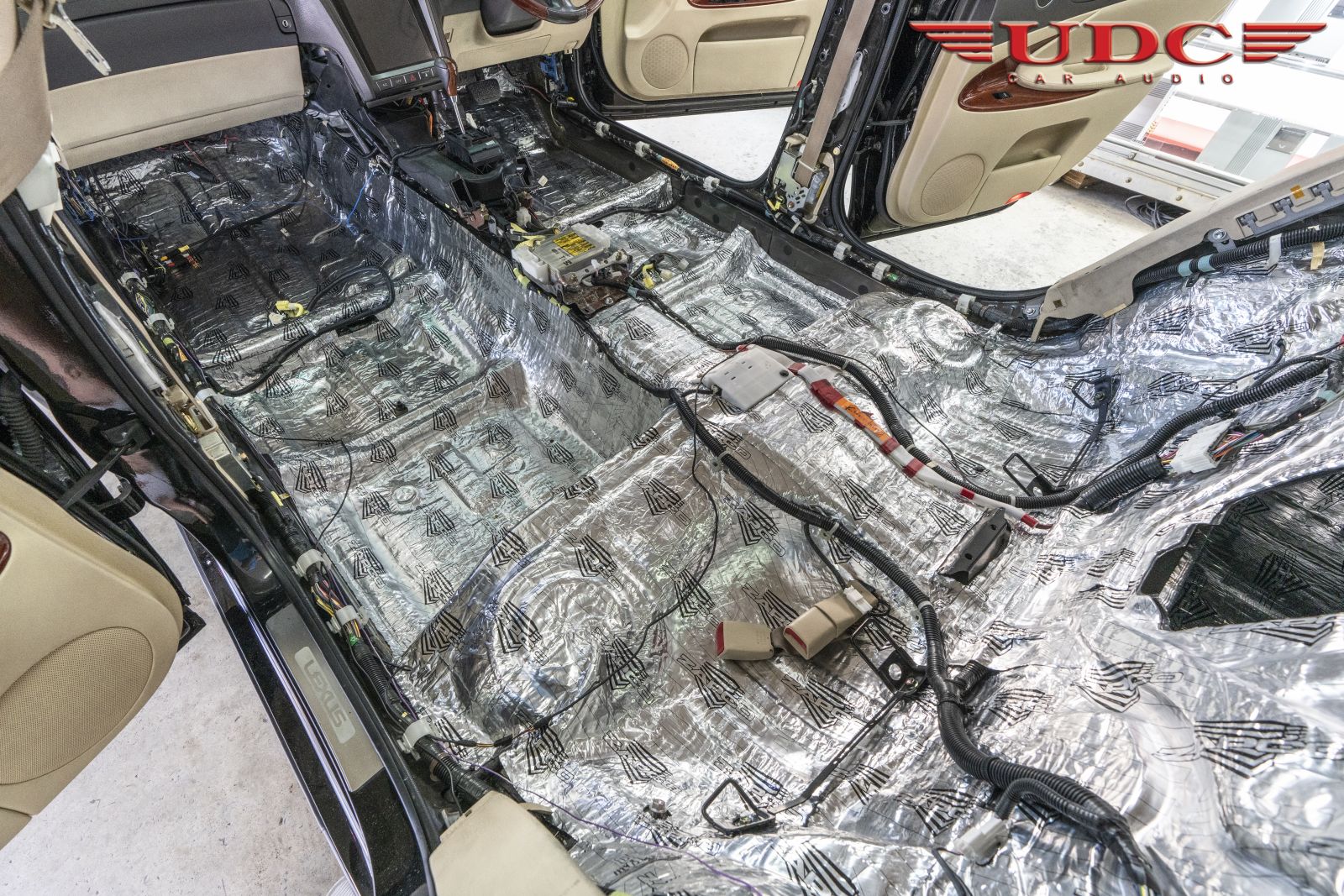

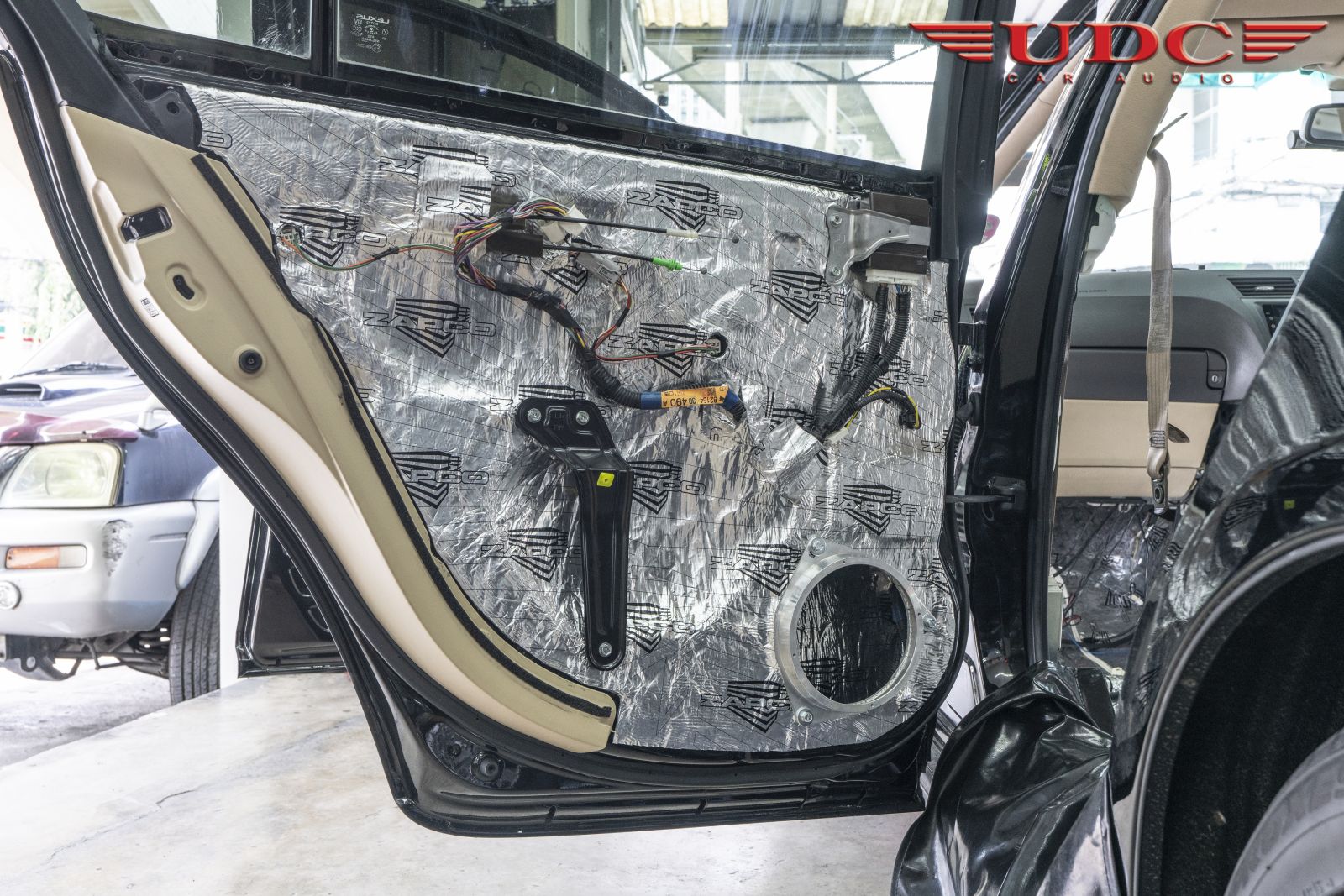

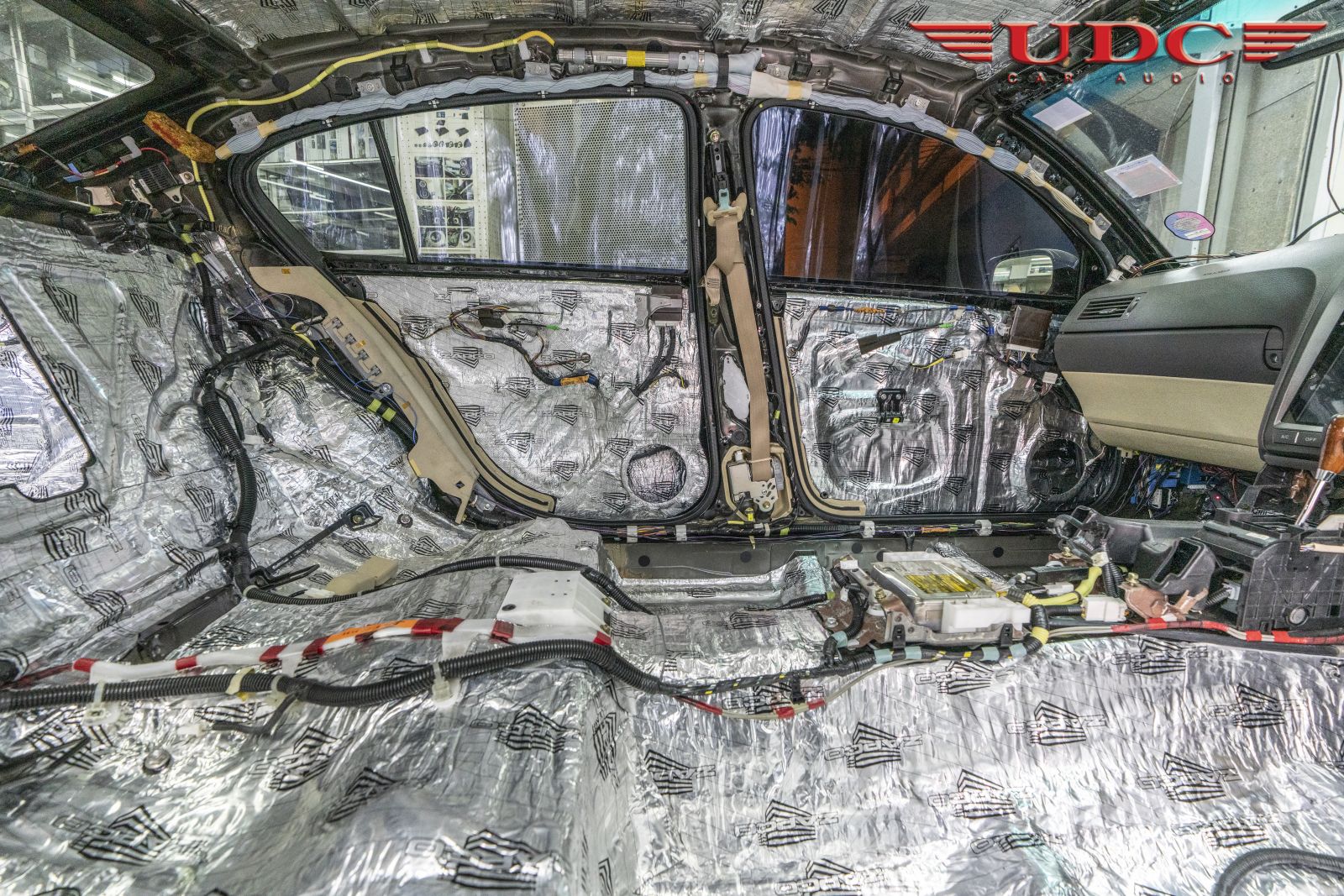

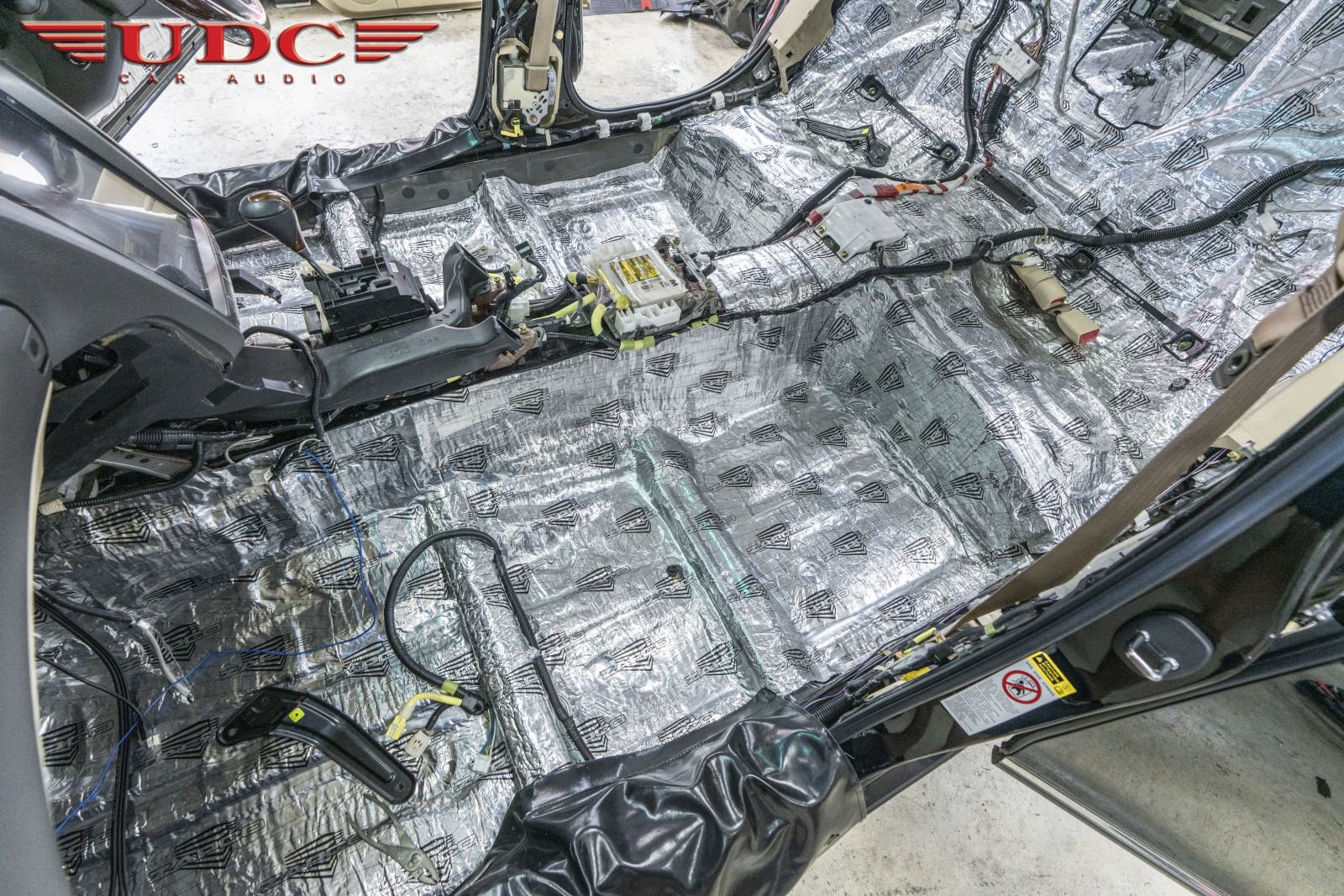

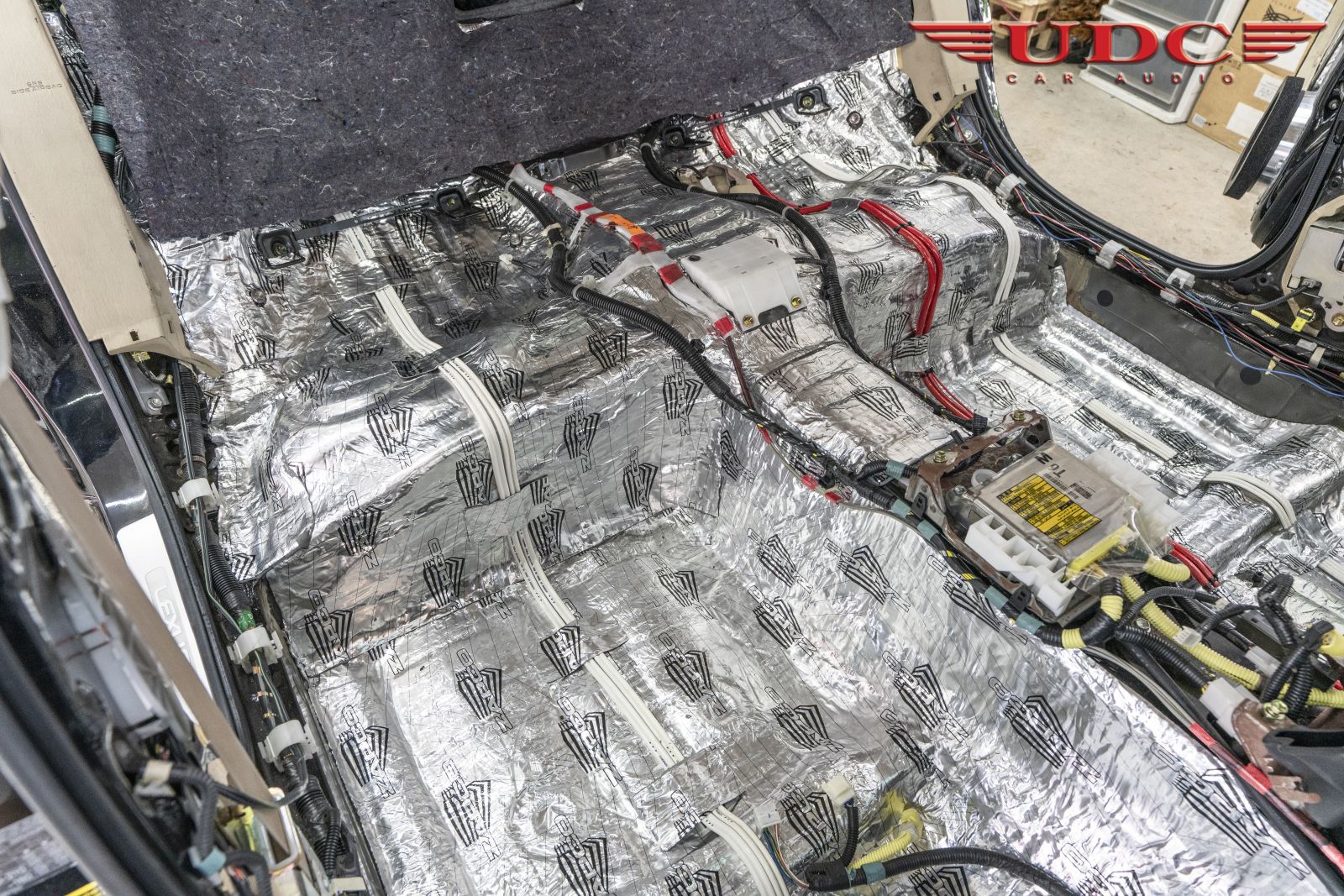

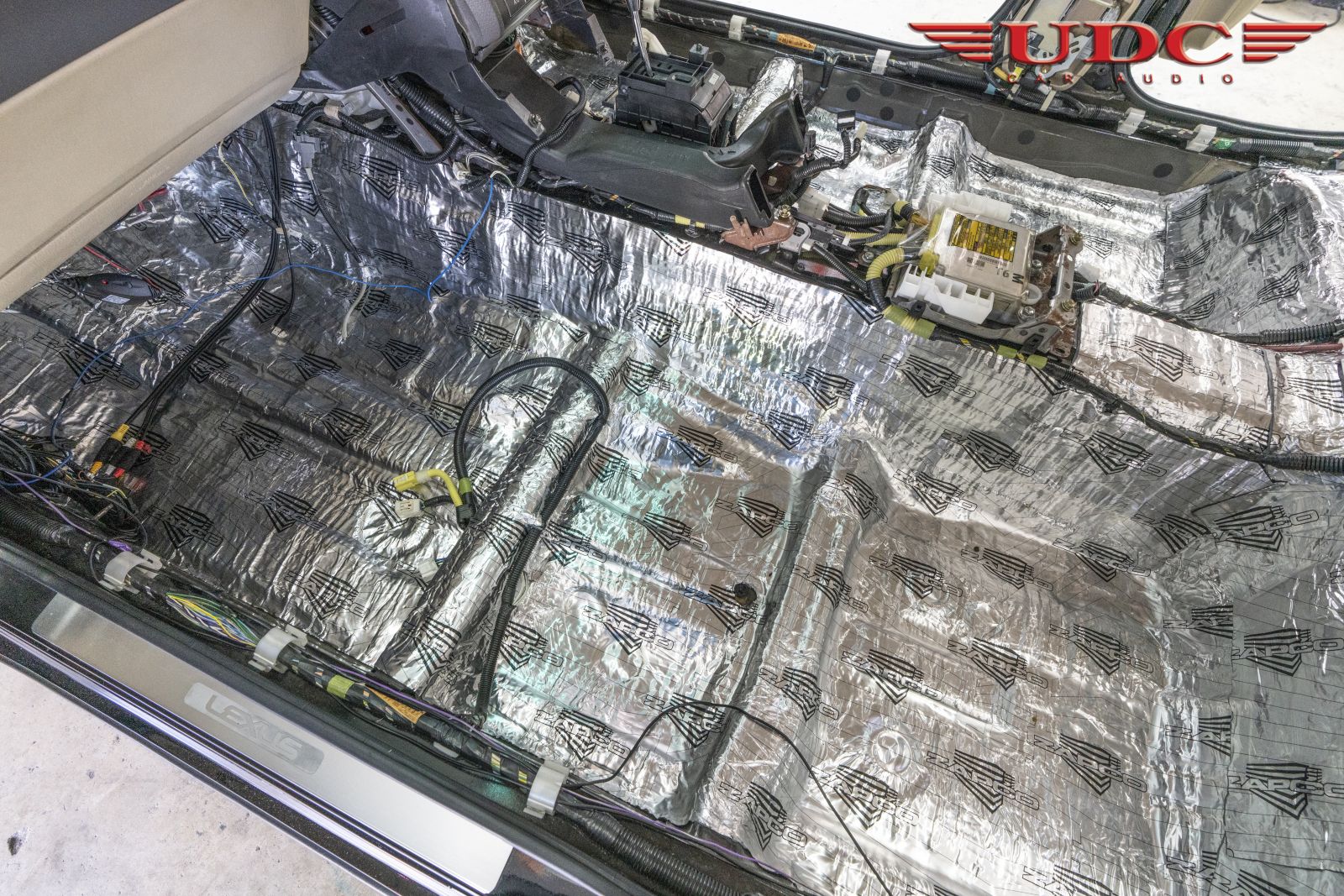

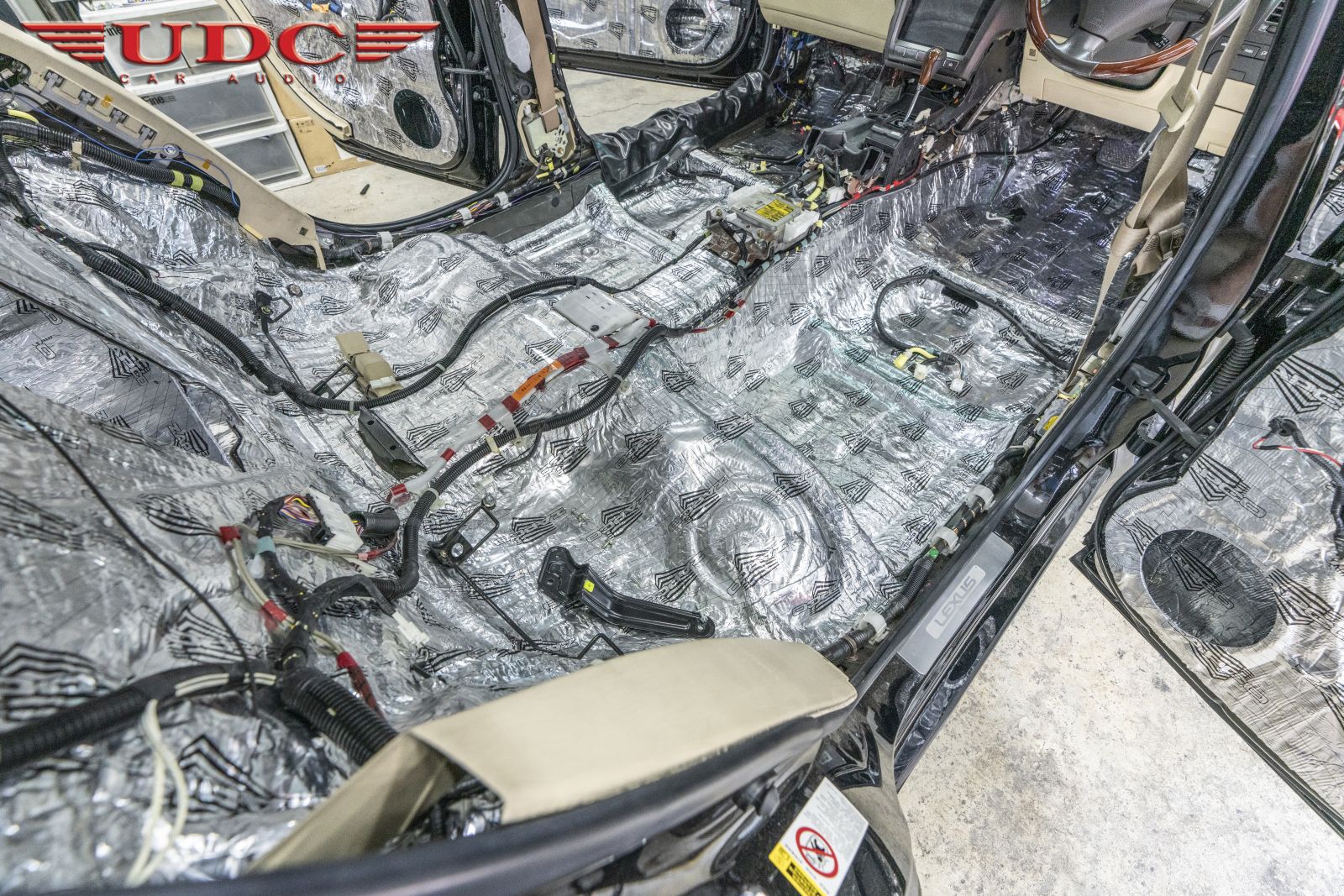

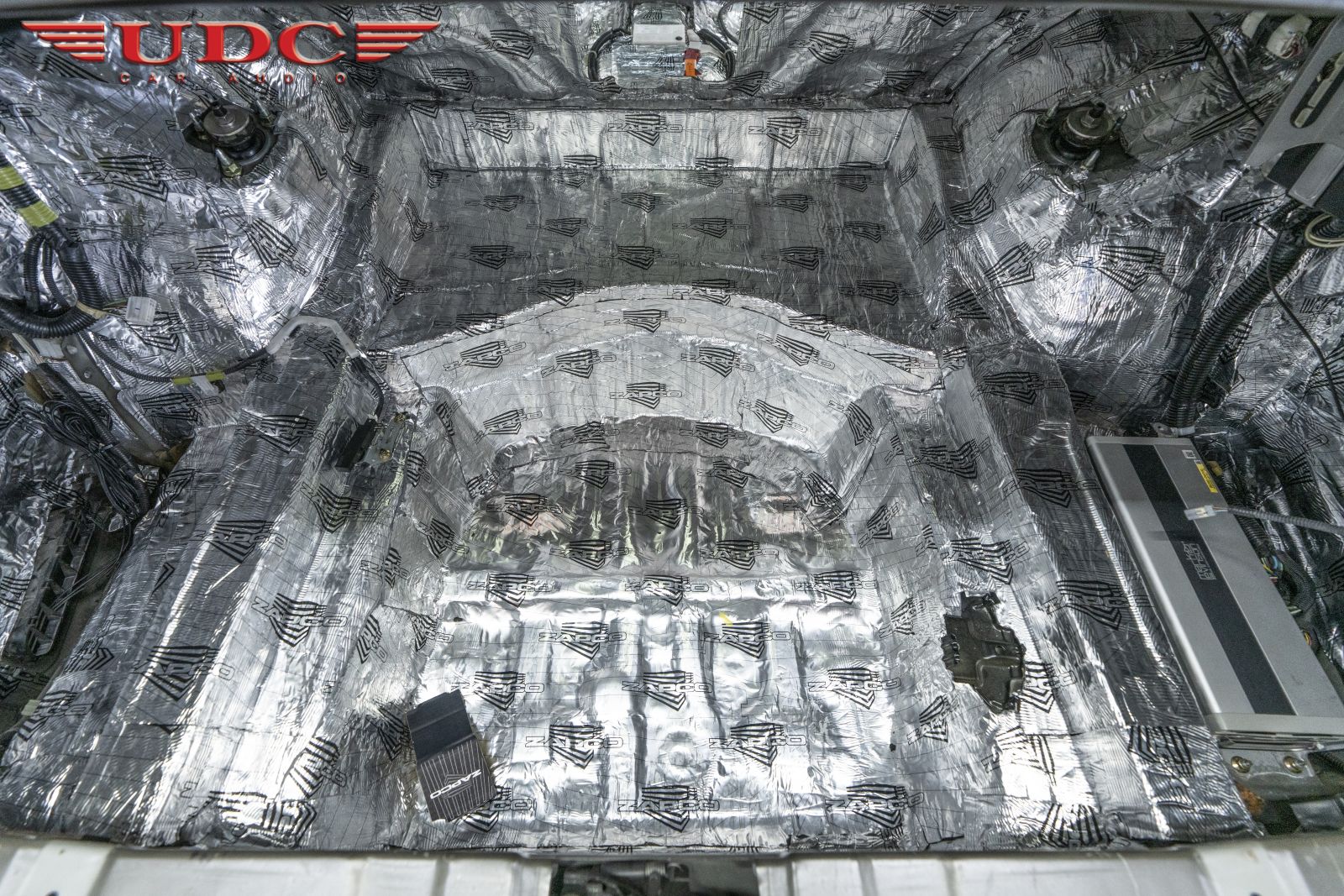

เอางาน Sound Damping ภายในห้องโดยสารของ LEXUS GS300 คันนี้ด้วยแผ่น Damp ZAPCOโดยจะทำการ Damp 2 Layer ที่ตำแหน่ง

- ที่เท้าคนนั่งด้านหน้าซ้ายและขวา
- ที่เท้าคนนั่งด้านหลังซ้ายและขวา
- ซุ้มล้อรถด้านหลังซ้ายและขวา

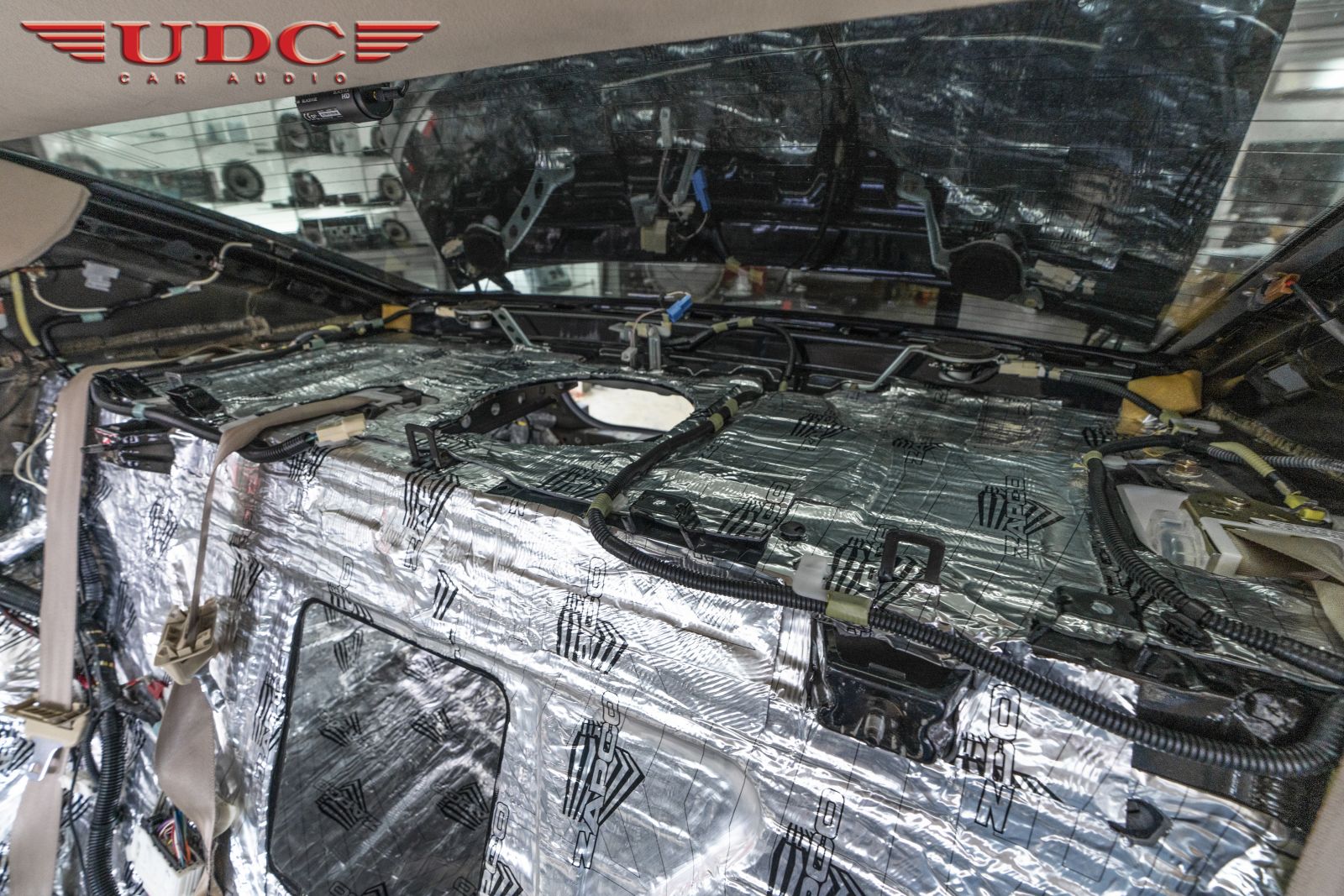

- แผงหลังลำโพงด้านหลังรถ

ทำให้สามารถ ลดเสียงรบกวนต่างๆ ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆ #ของเสียงเพลงในรถมากขึ้น และยังสามารถ ลดความร้อนภายในห้องโดยสาร เพิ่มความสุขขณะทำการขับขี่และการได้ยินคลื่นความถี่ต่างๆได้ดีมากขึ้นพร้อมกับเทคนิคพิเศษต่างๆ ในงาน Damp จากทางเรา

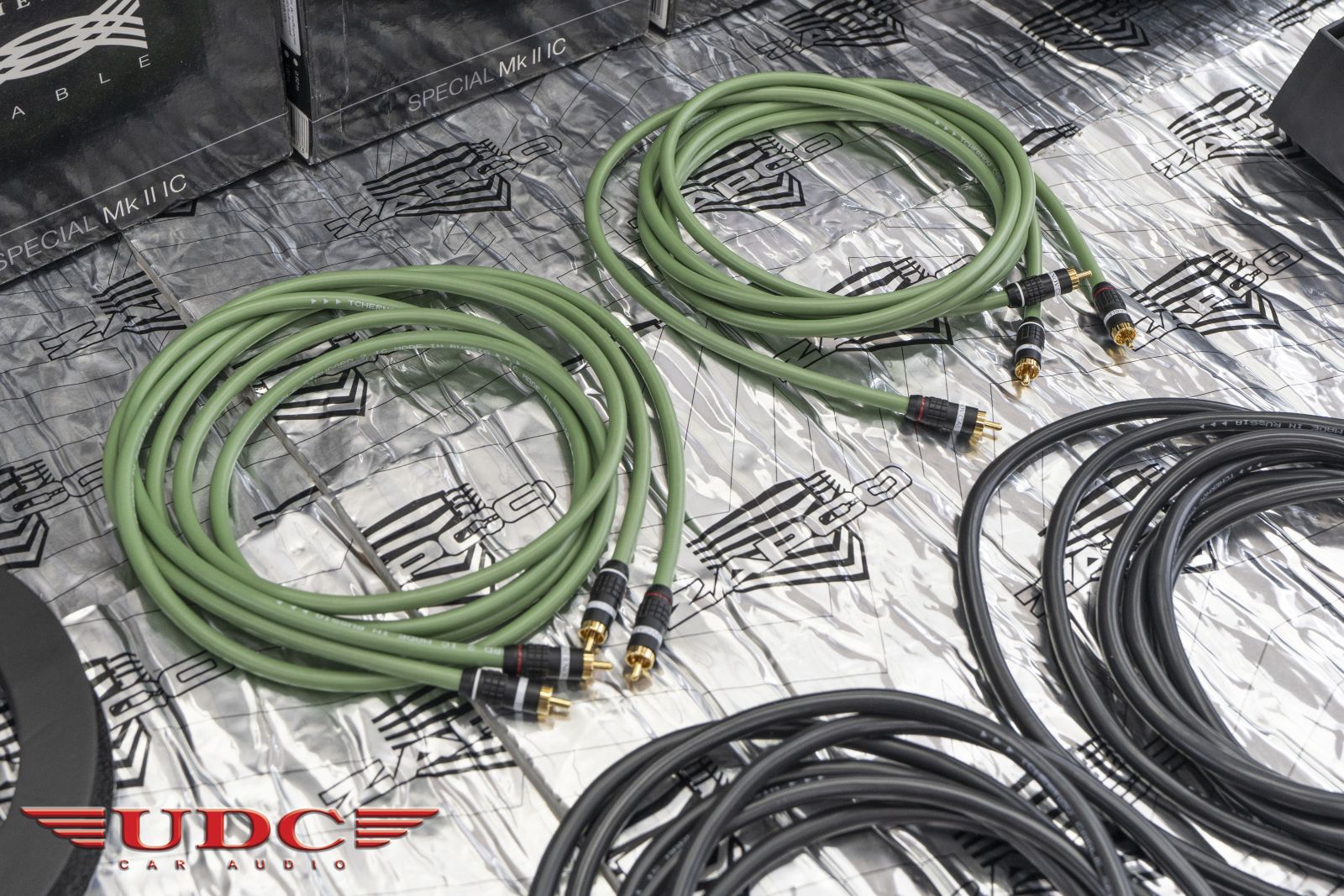

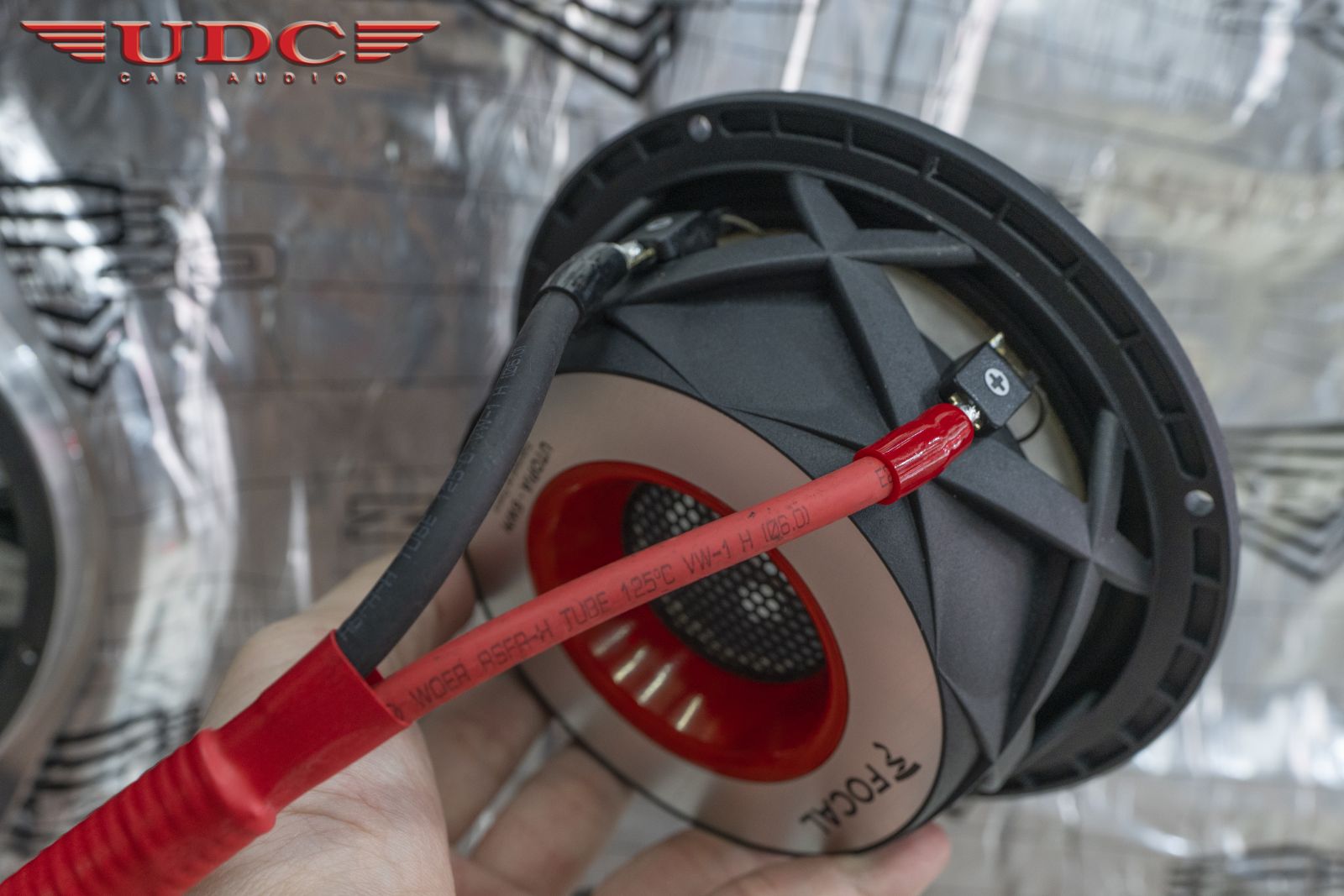

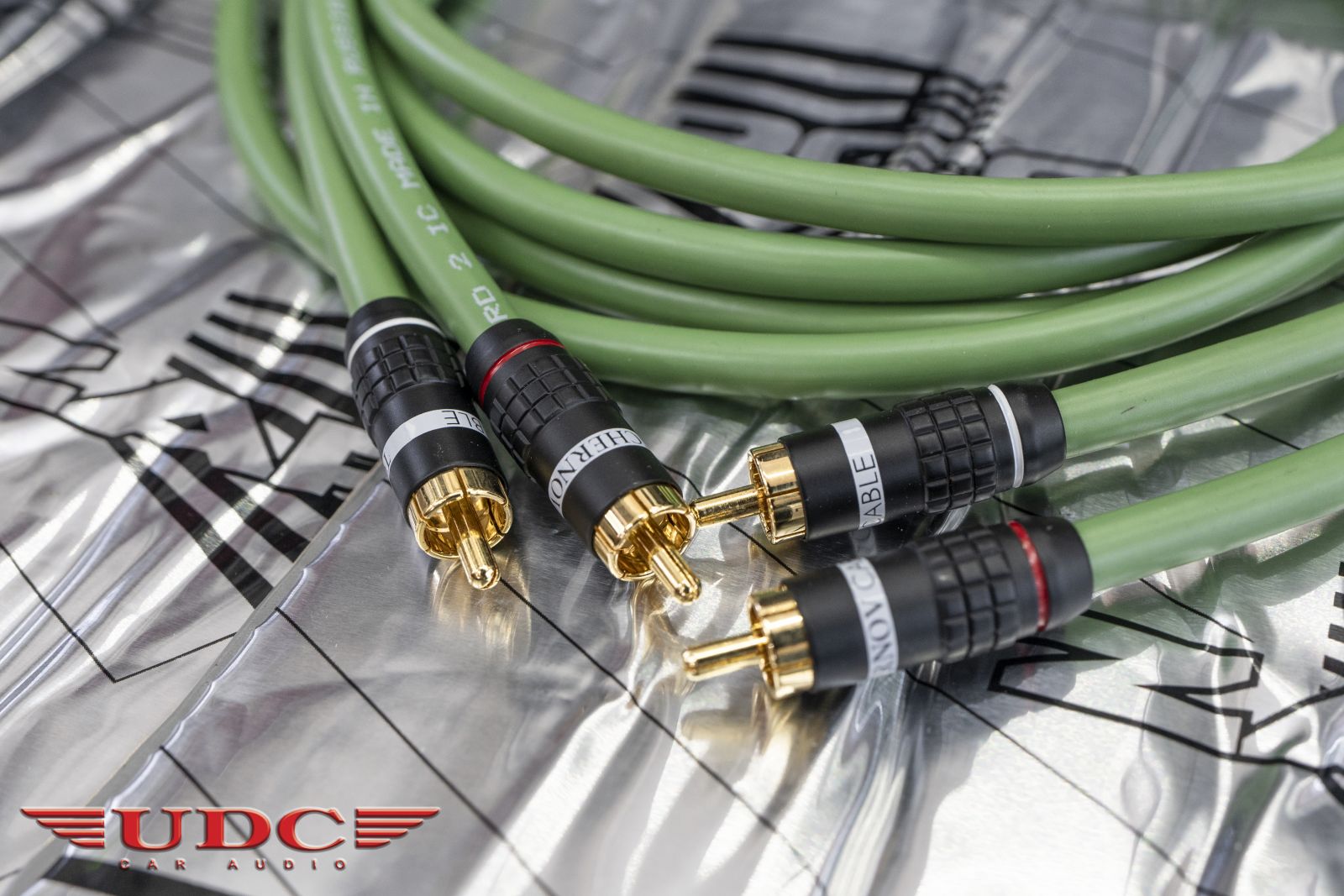

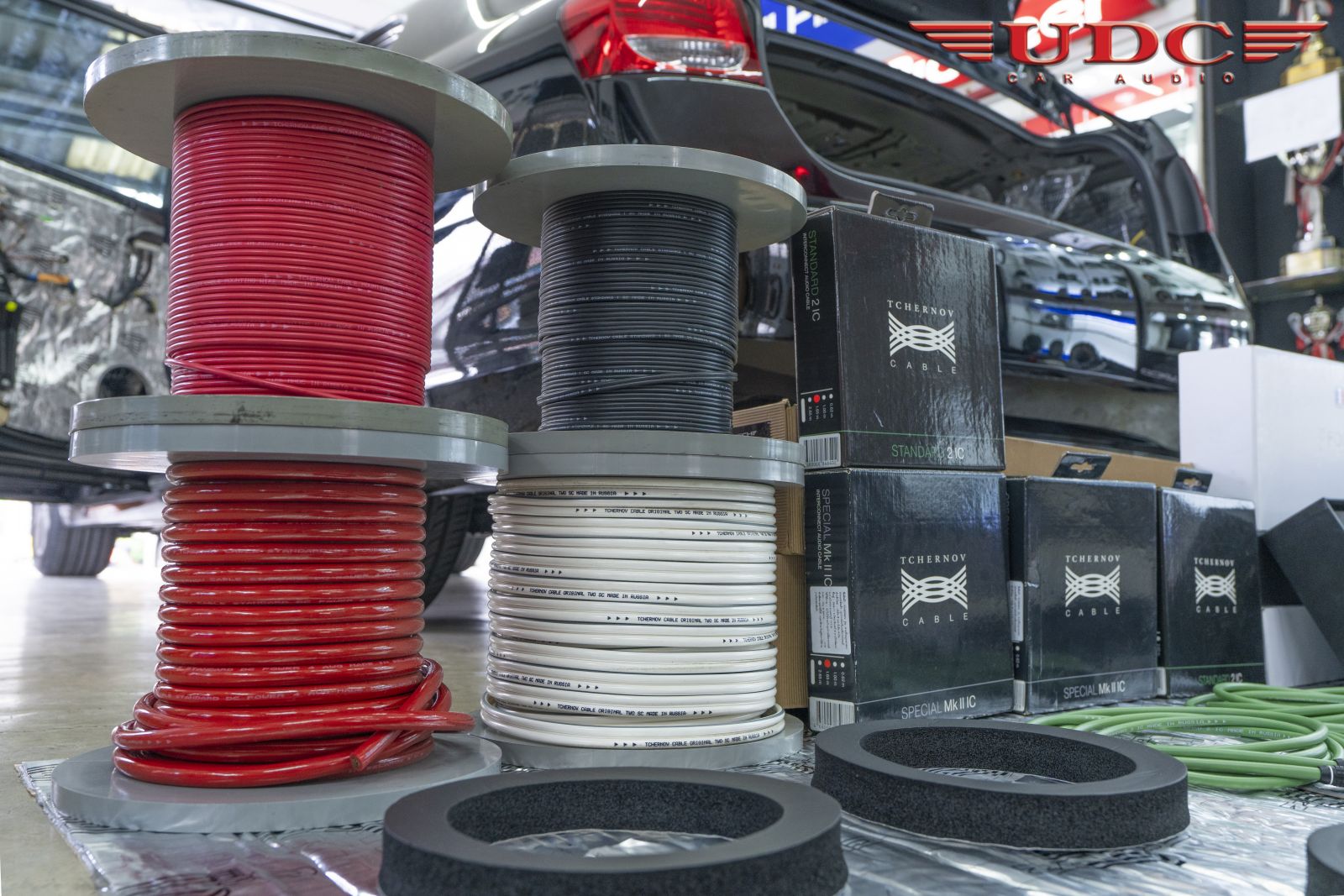

ชุดสายของ TCHERNOV CABLE ที่ใช้ใน LEXUS GS300 คันนี้มาให้ชมนะครับ ซึ่งชุดสายต่างๆของ TCHERNOV CABLE นั้นจะมีหลายประเภทเช่น สายไฟ, สายสัญญาณ, สายลำโพง คุณภาพสูงให้ Tonal Balance ของเสียงที่ดี ทำให้ชุดเครื่องเสียงนั้นแสดงประสิทธิภาพออกมาให้ได้มากที่สุด ไม่ว่าจะในรถยนต์หรือเครื่องเสียงบ้าน สามารถสอบถามมาได้เลยนะครับ

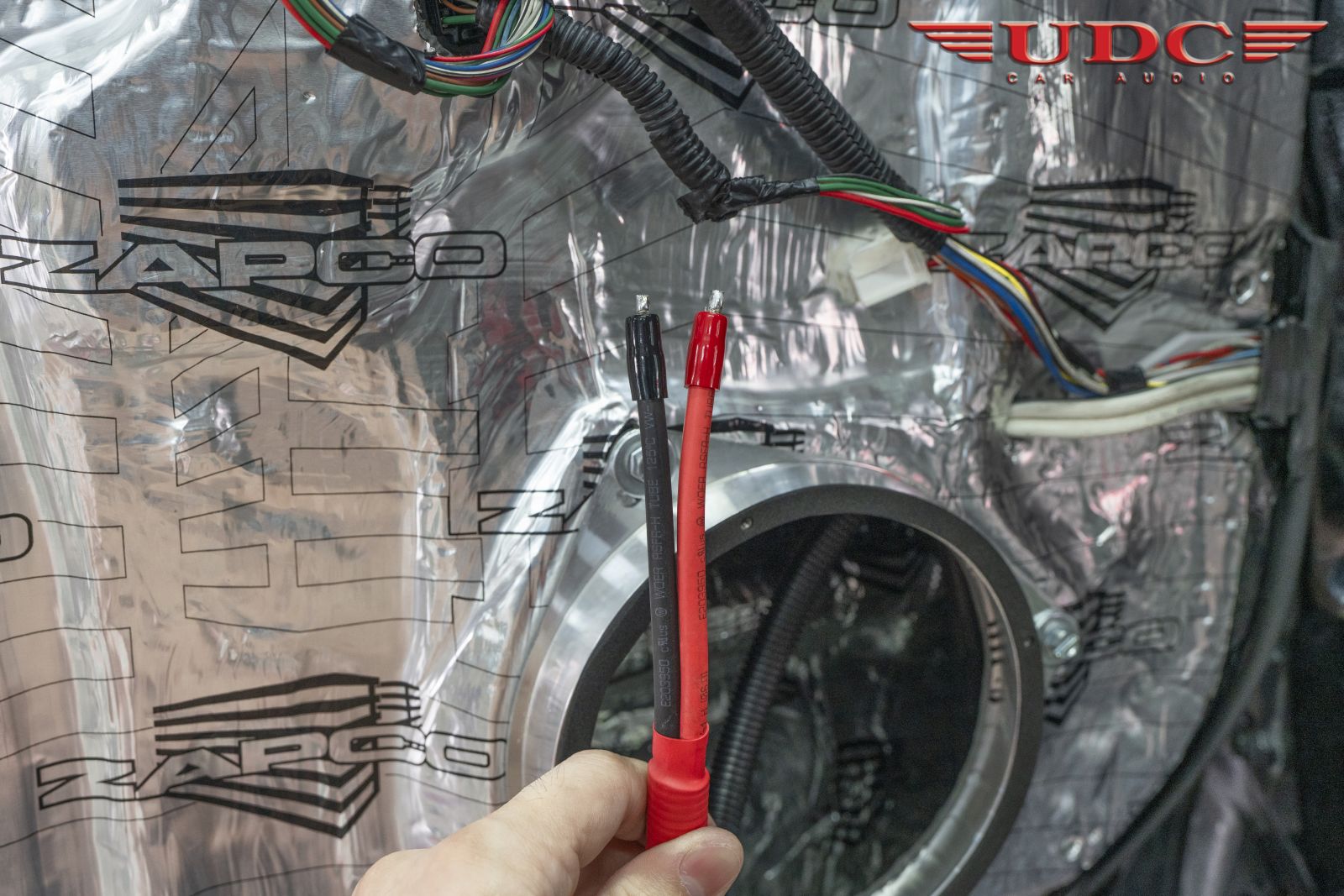

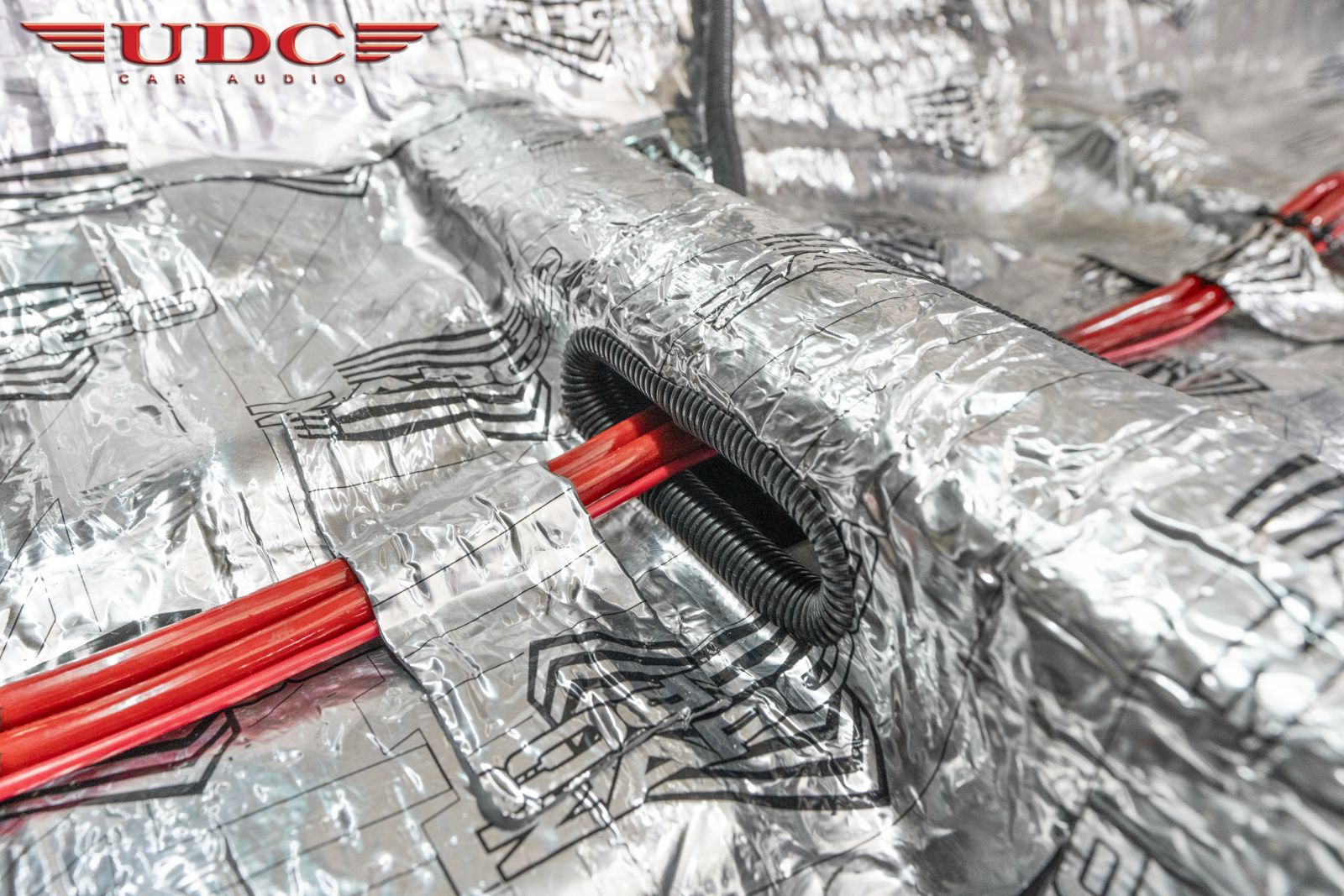

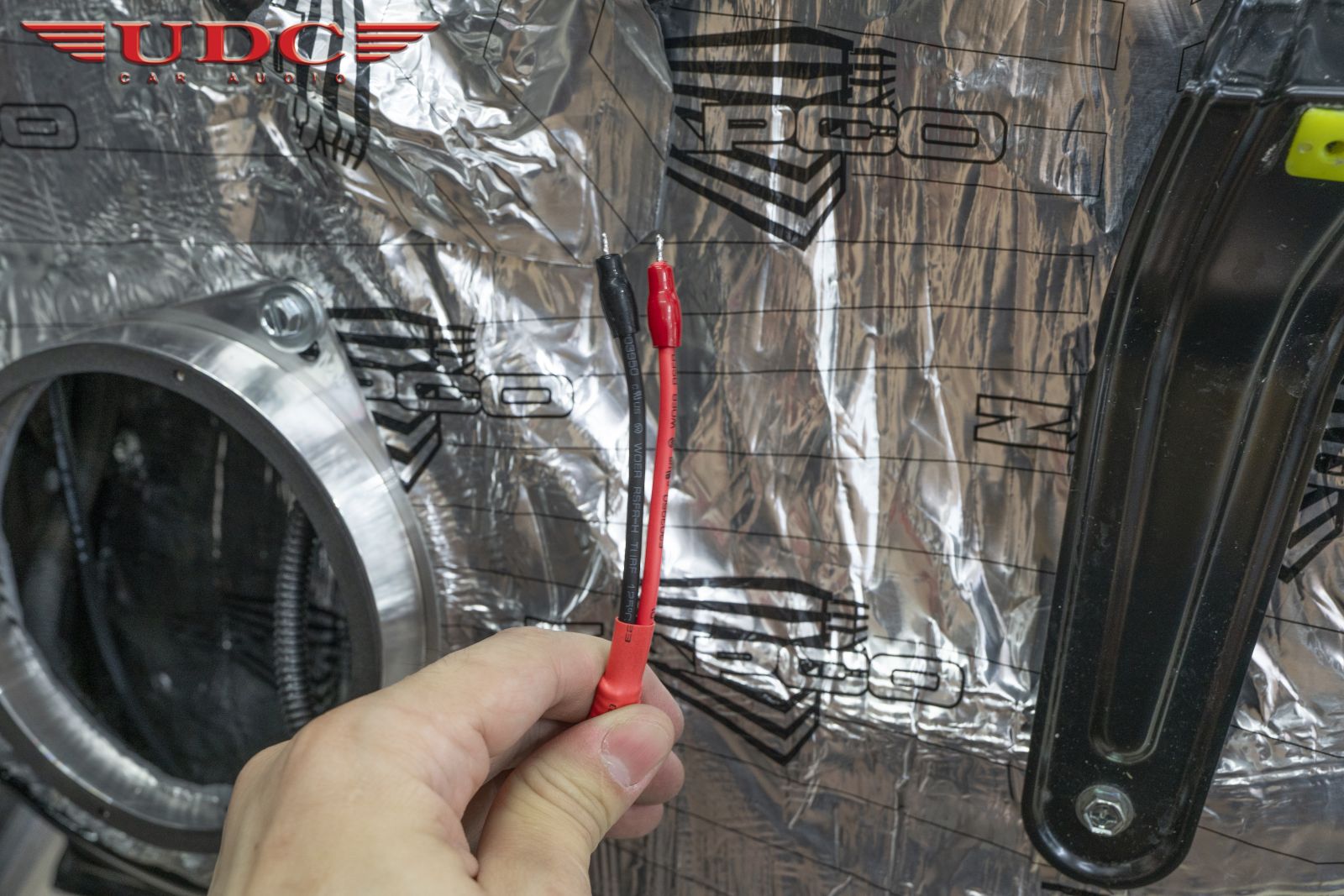

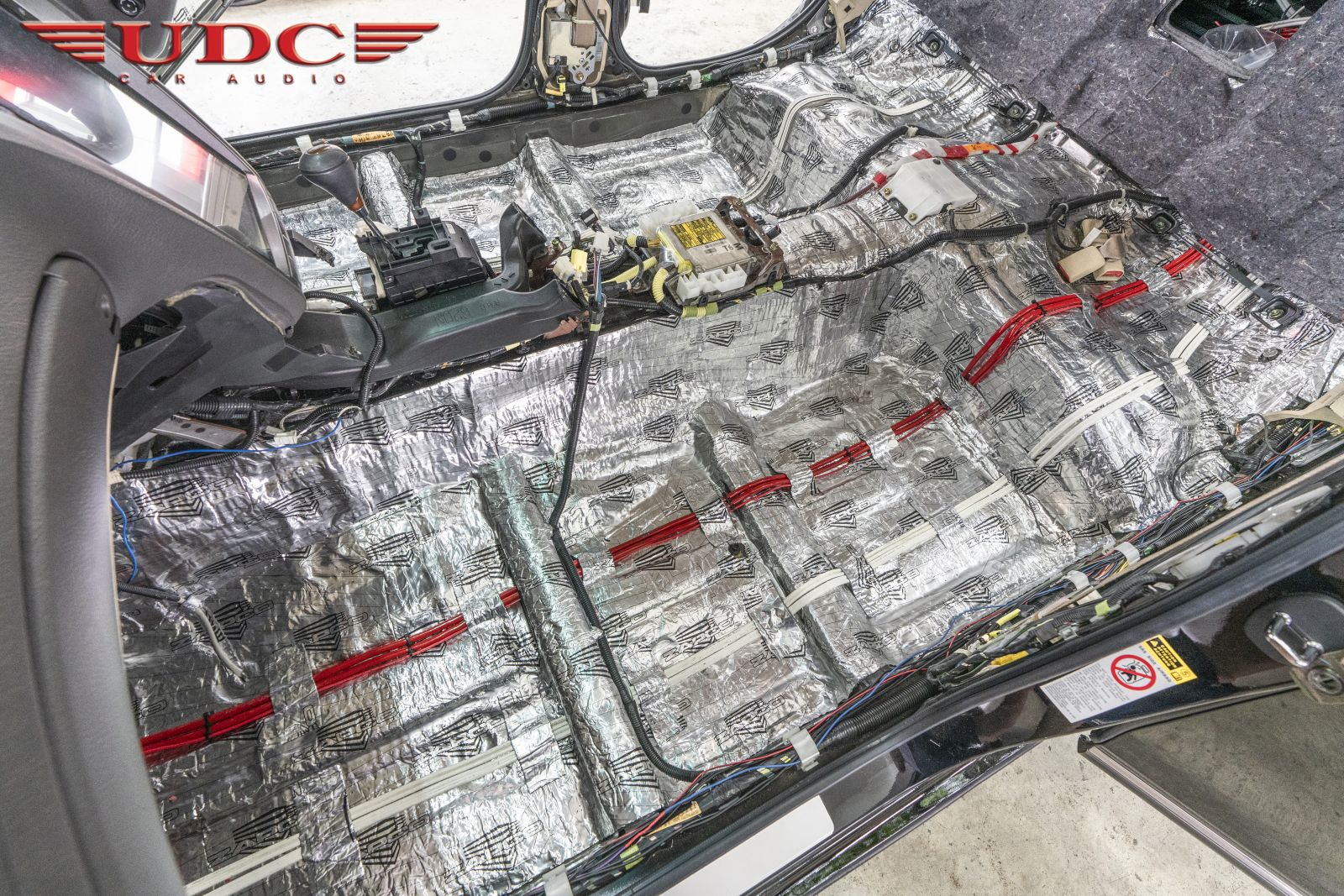

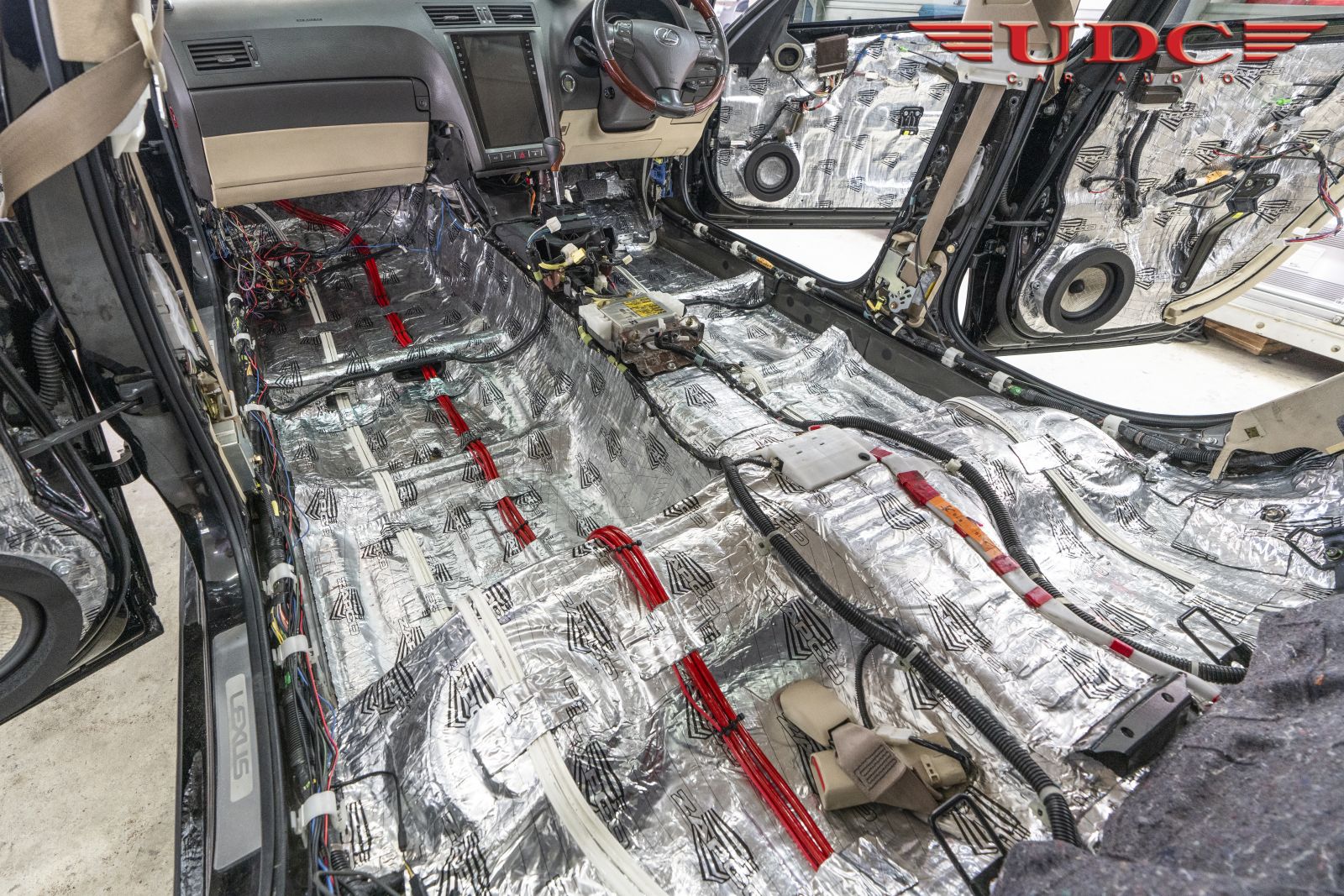

ขั้นตอนการเดินชุดสายใน LEXUS GS300 คันนี้มาให้ชมกันต่อนะครับ

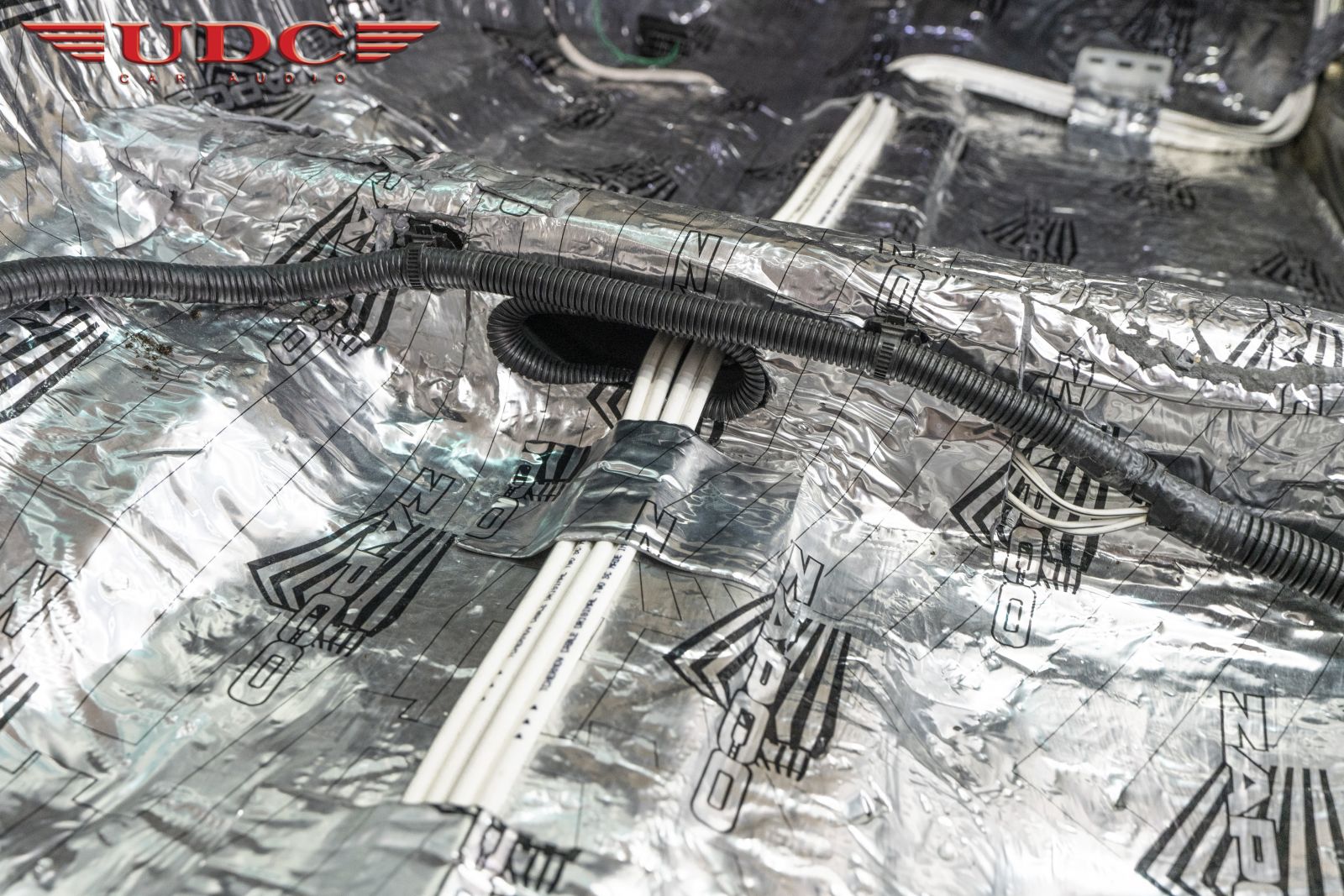

เพราะการเดินสาย มีผลกับประสิทธิภาพของเสียง และสัญญาณต่างๆที่เข้ามารบกวนในระบบเสียง #เราจึงใส่ใจทุกขั้นตอนการทำงาน แยกสายแต่ละประเภทออกจากกัน และเก็บงานเดินสาย เว้นระยะในการเดินสายเท่าๆกัน กันการเคลื่อนตัวของสายในระบบเรียบร้อยครับ

โดยสายที่ทำการเชื่อมตออุปกรณ์ต่างๆจะมีดังนี้ครับ

ชุดสาย TCHERNOV CABLE ทั้งระบบนะครับ

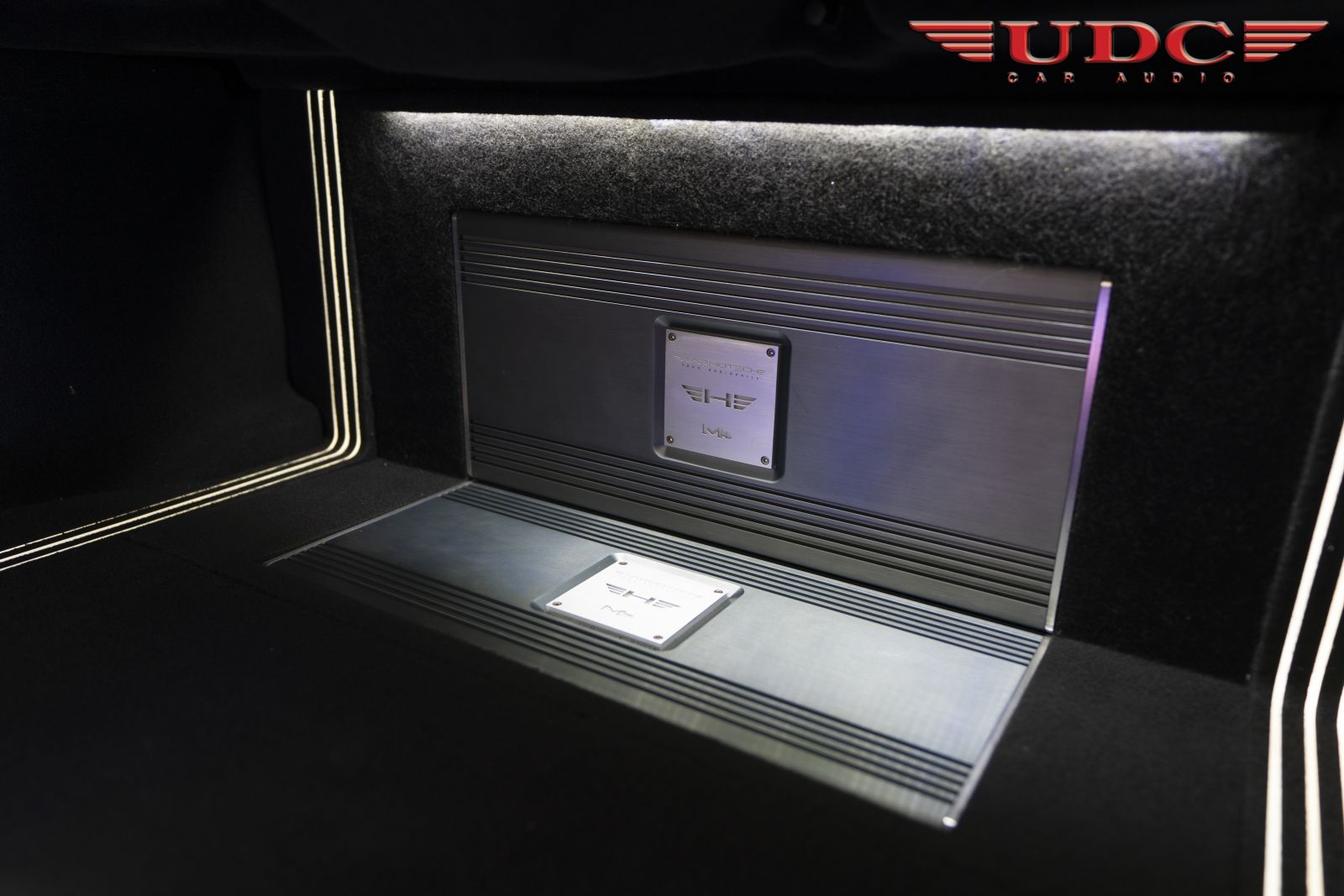

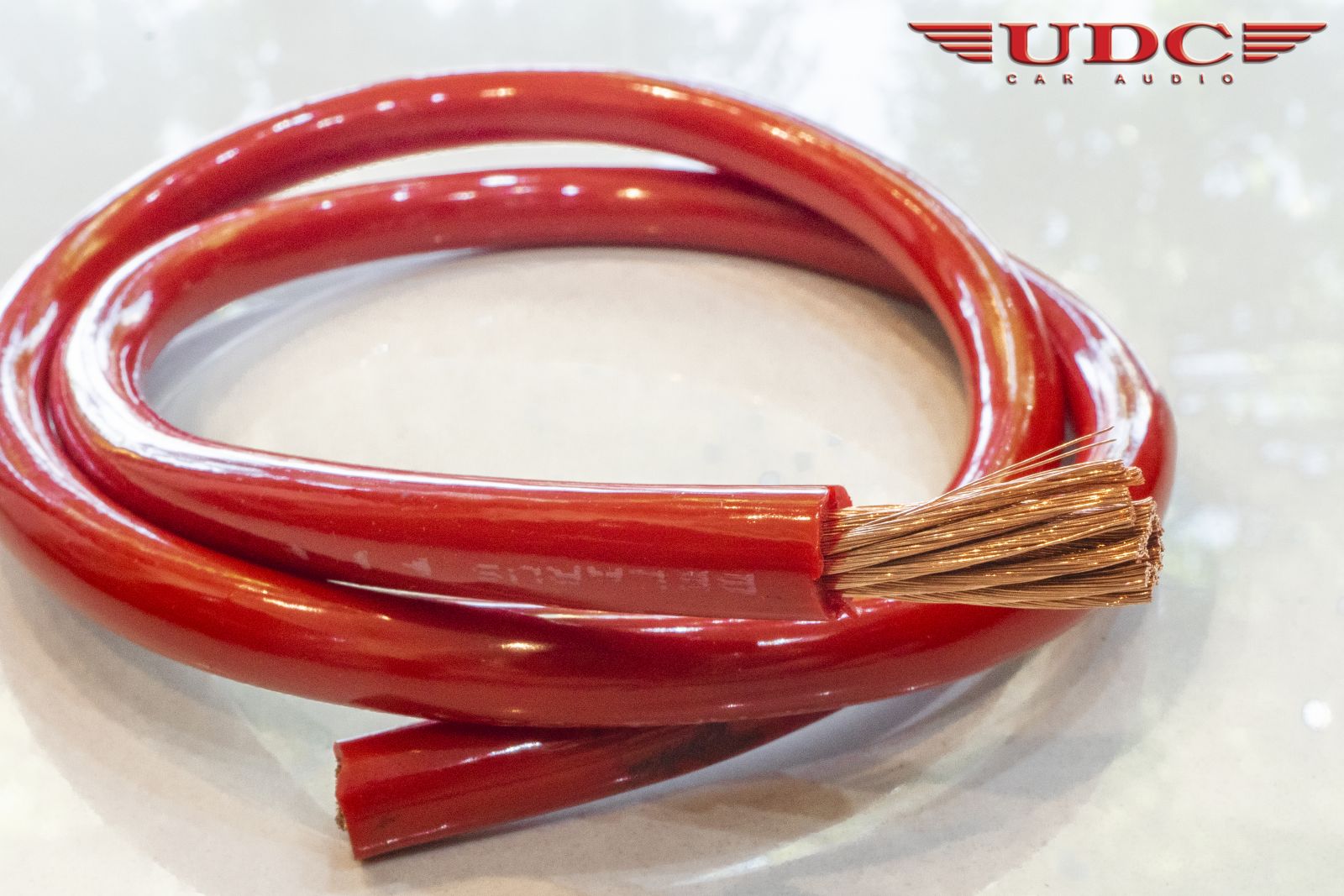

1. สายไฟ STANDARD 4 POWER (4 AWG) (เชื่อมต่อที่ POWER AMPLIFIER HARMOTECH M4 ทั้ง 2 ตัว)
2. สายไฟ MOUNTING WIRE (22 AWG) (เชื่อมต่อที่ REMOTE POWER AMPLIFIER HARMOTECH M4 ทั้ง 2 ตัว)

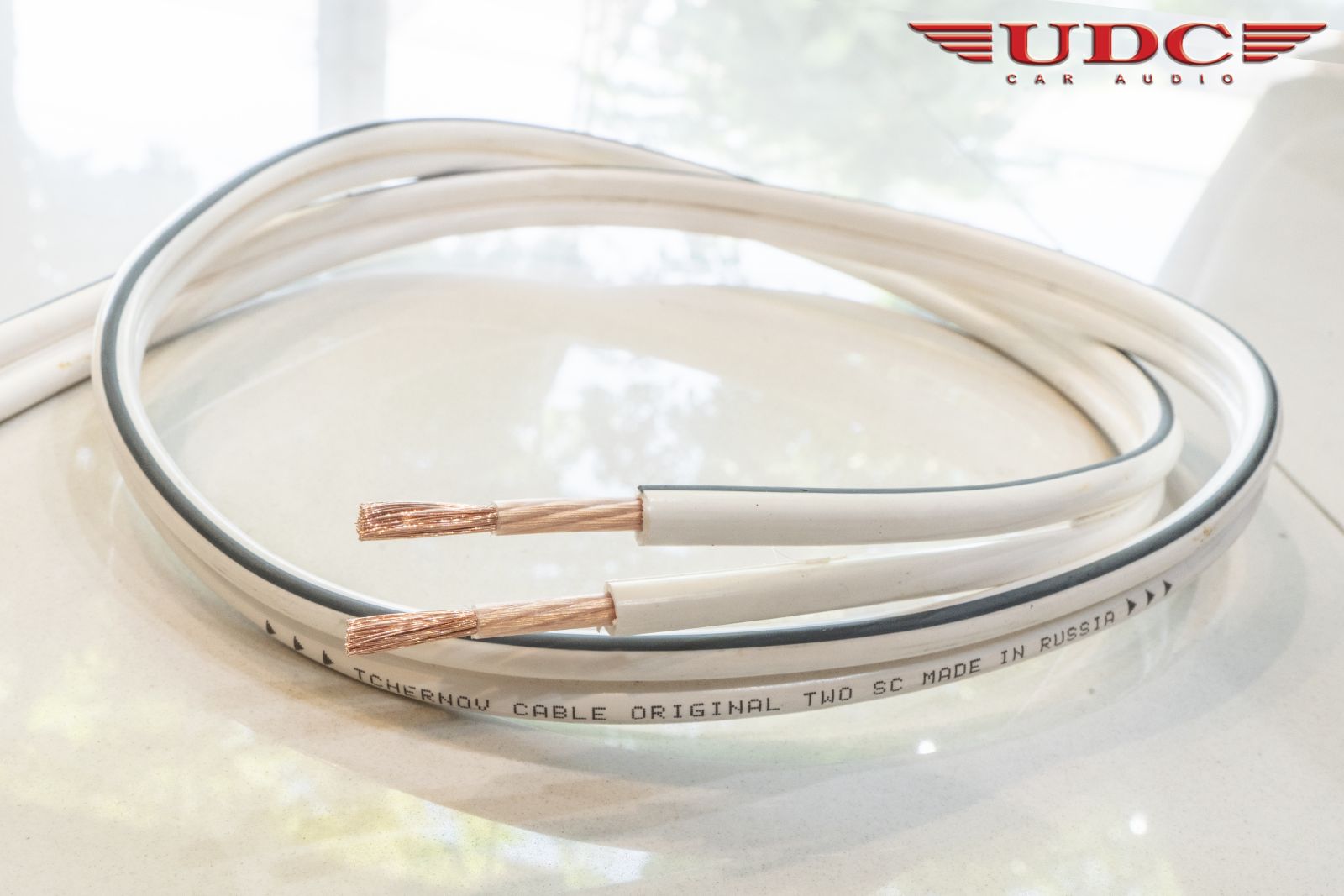

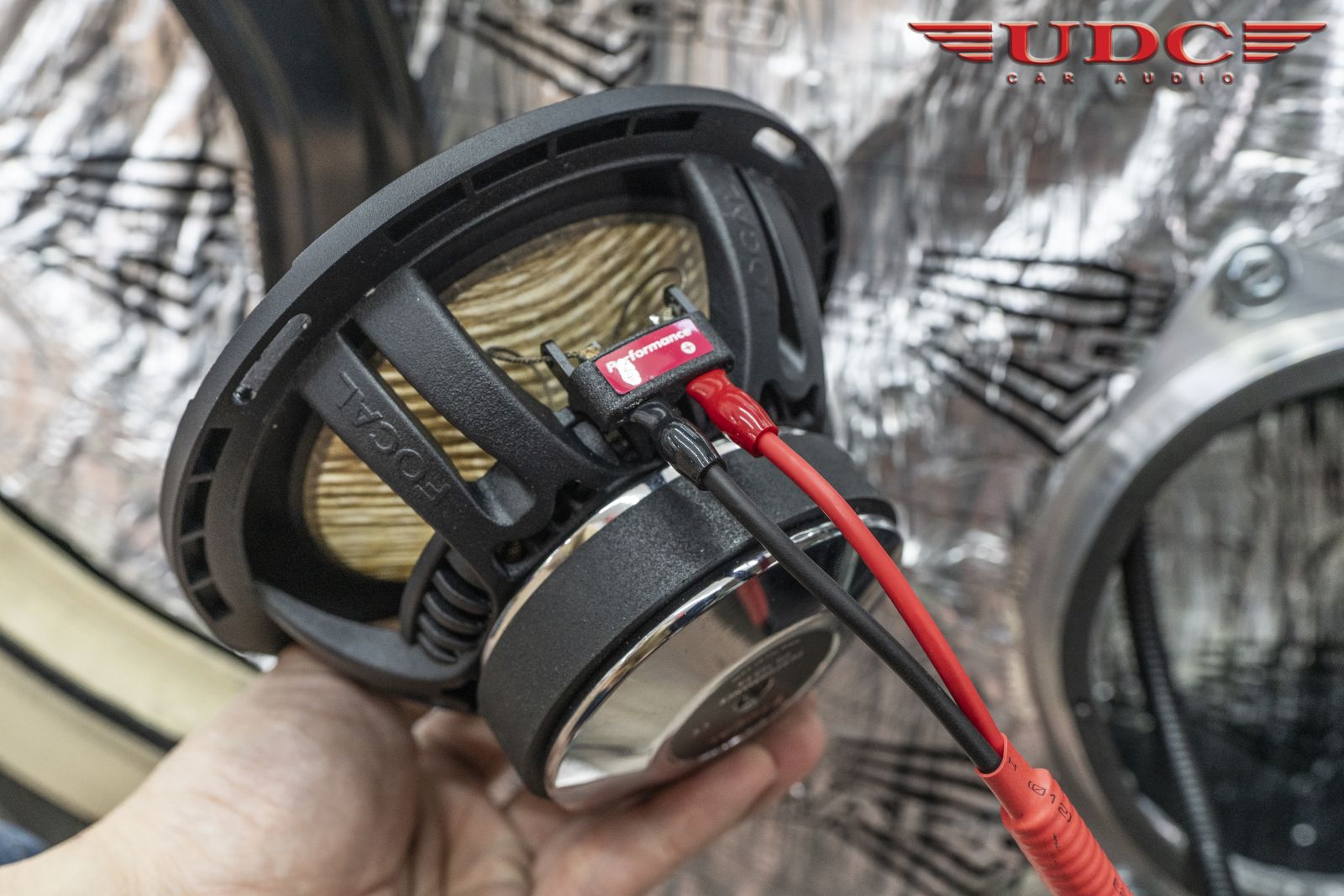

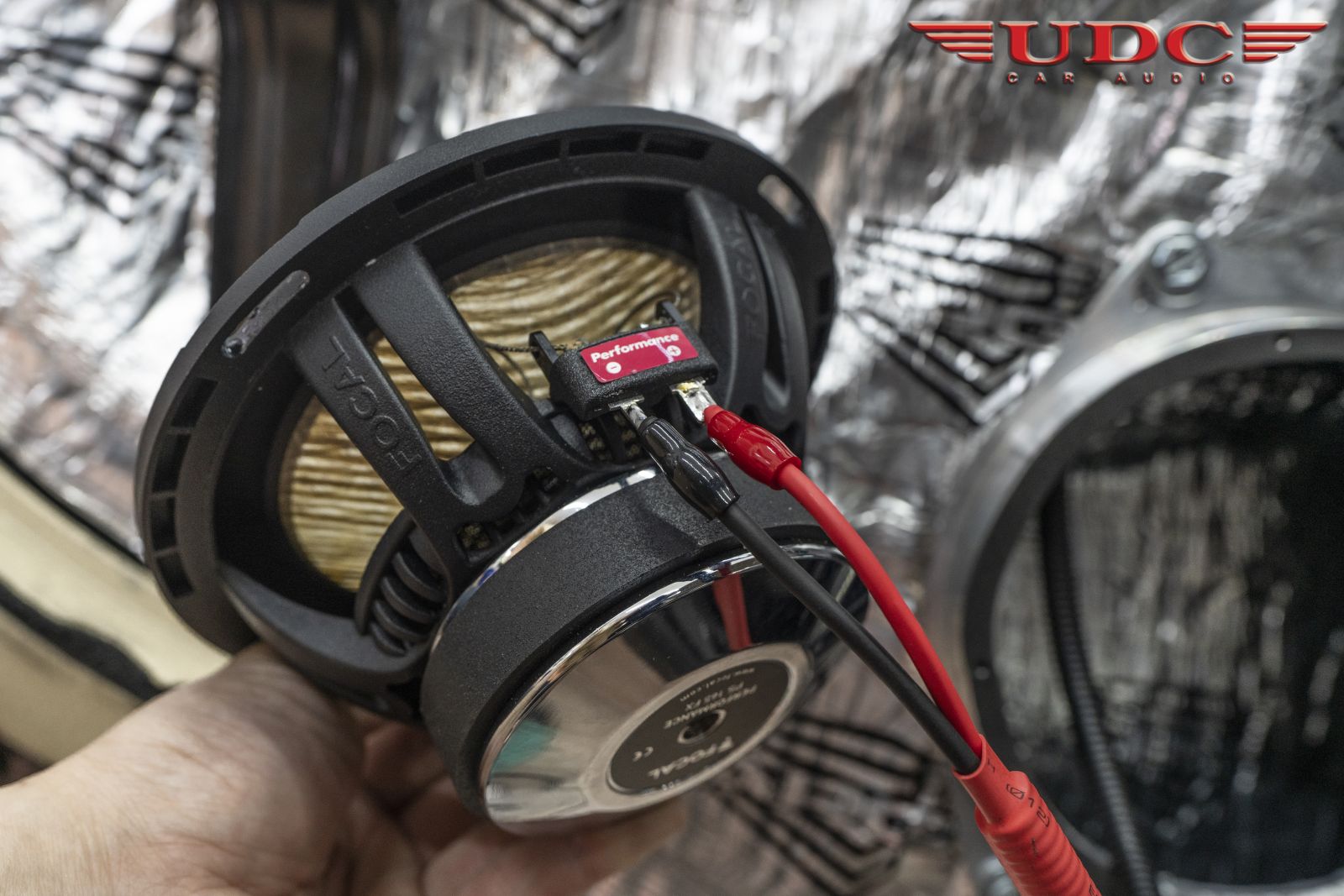

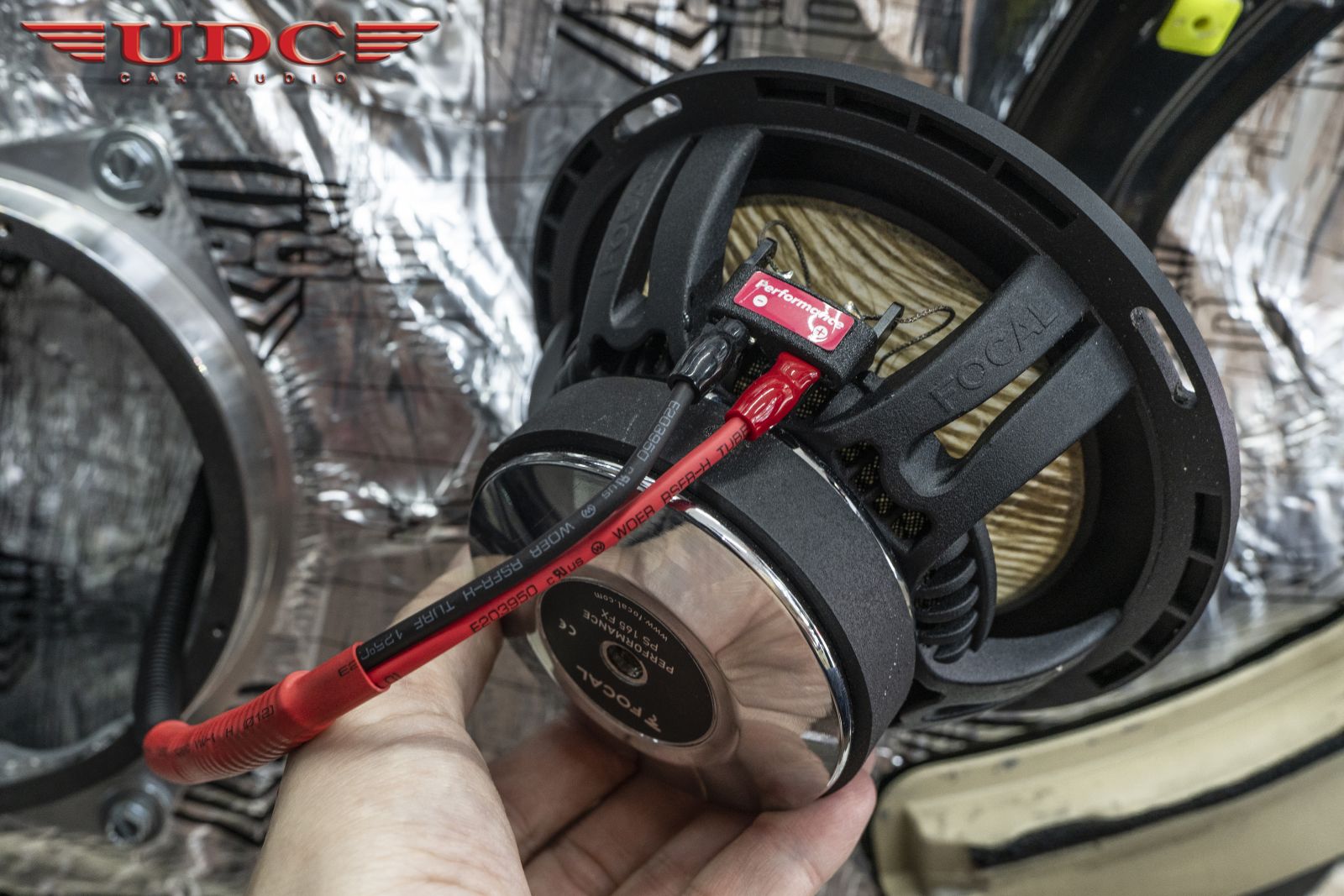

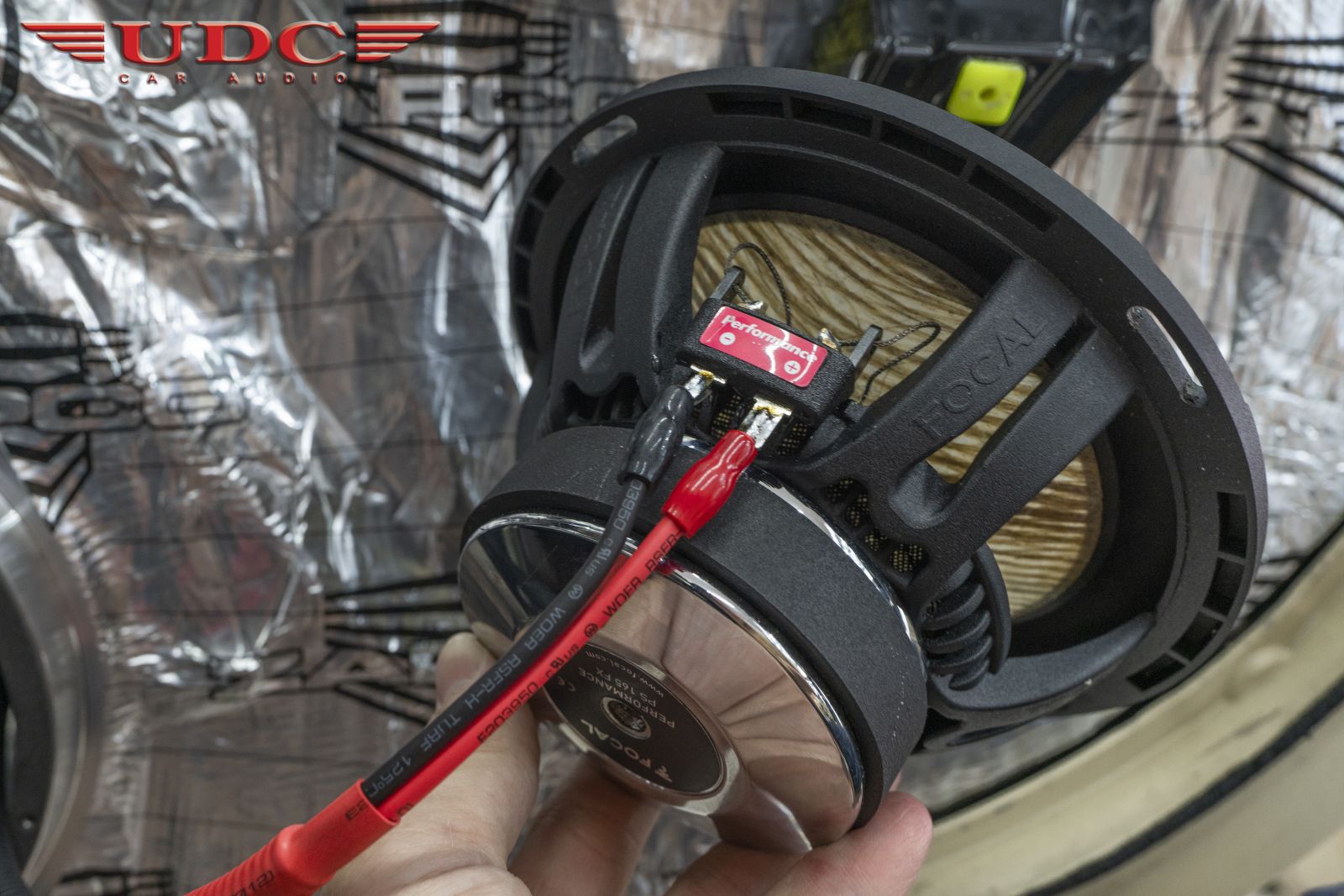

3. สายลำโพง ORIGINAL TWO SC (เชื่อมต่อลำโพง TW,MB,SUB)
4. สายลำโพง STANDARD TWO SC (เชื่อมต่อลำโพง คู่หลัง)

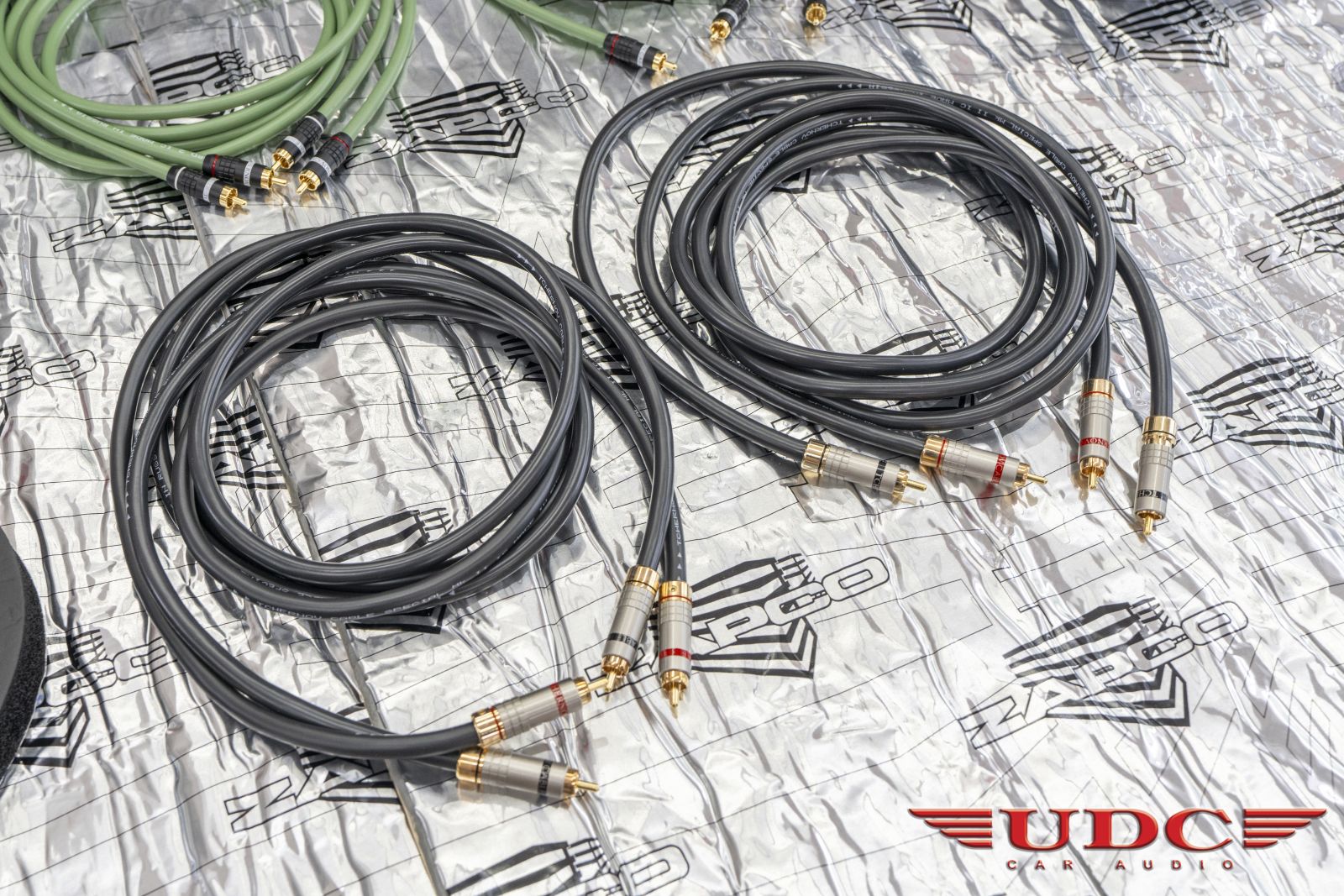

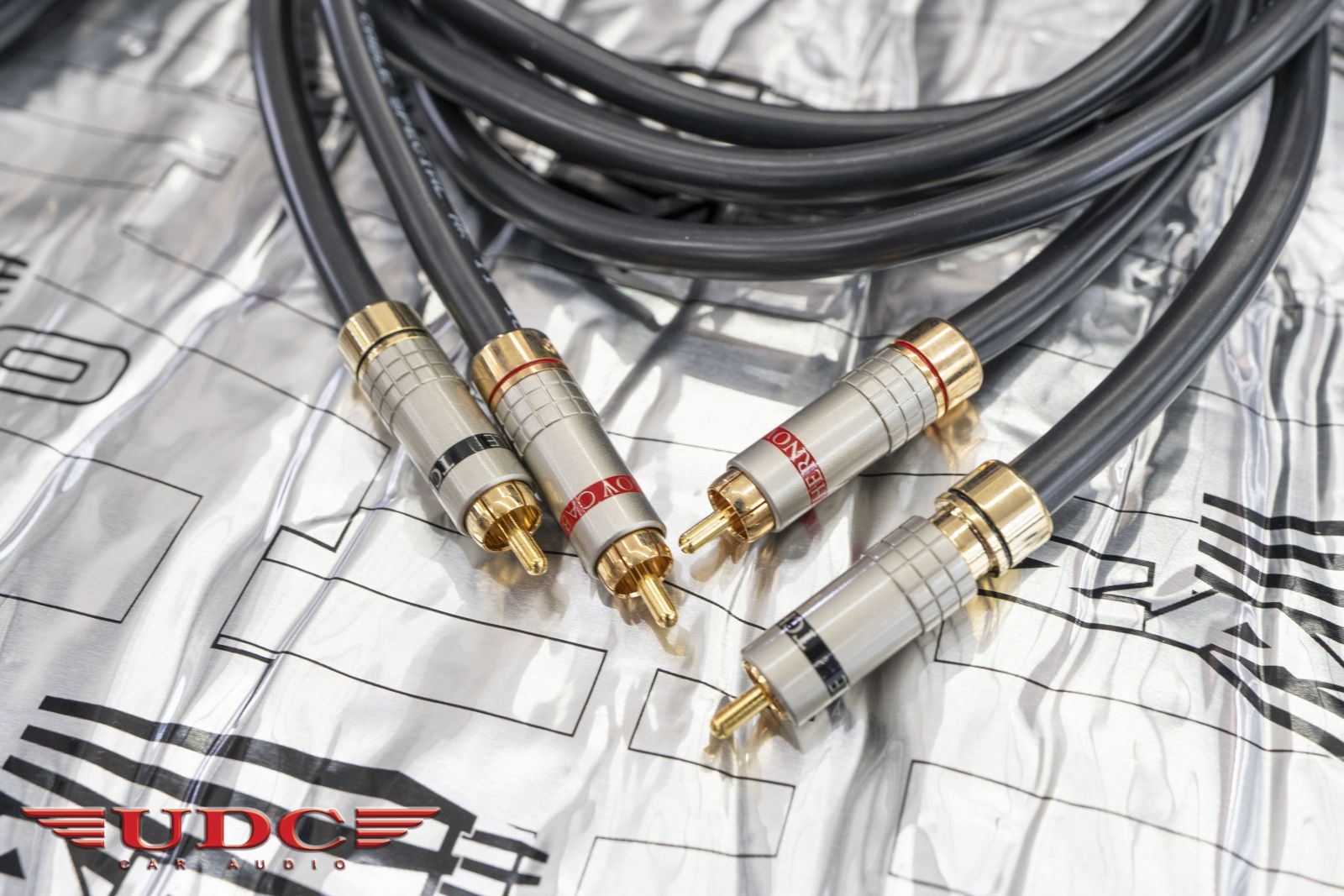

5. สายสัญญาณ SPECIAL MKII IC 2 SET (TW,MB)(F)
6. สายสัญญาณ STANDARD 2 IC 2 SET (R)(SUB)
7. สาย Hi-Level STANDARD 1IC (HU To DSP)

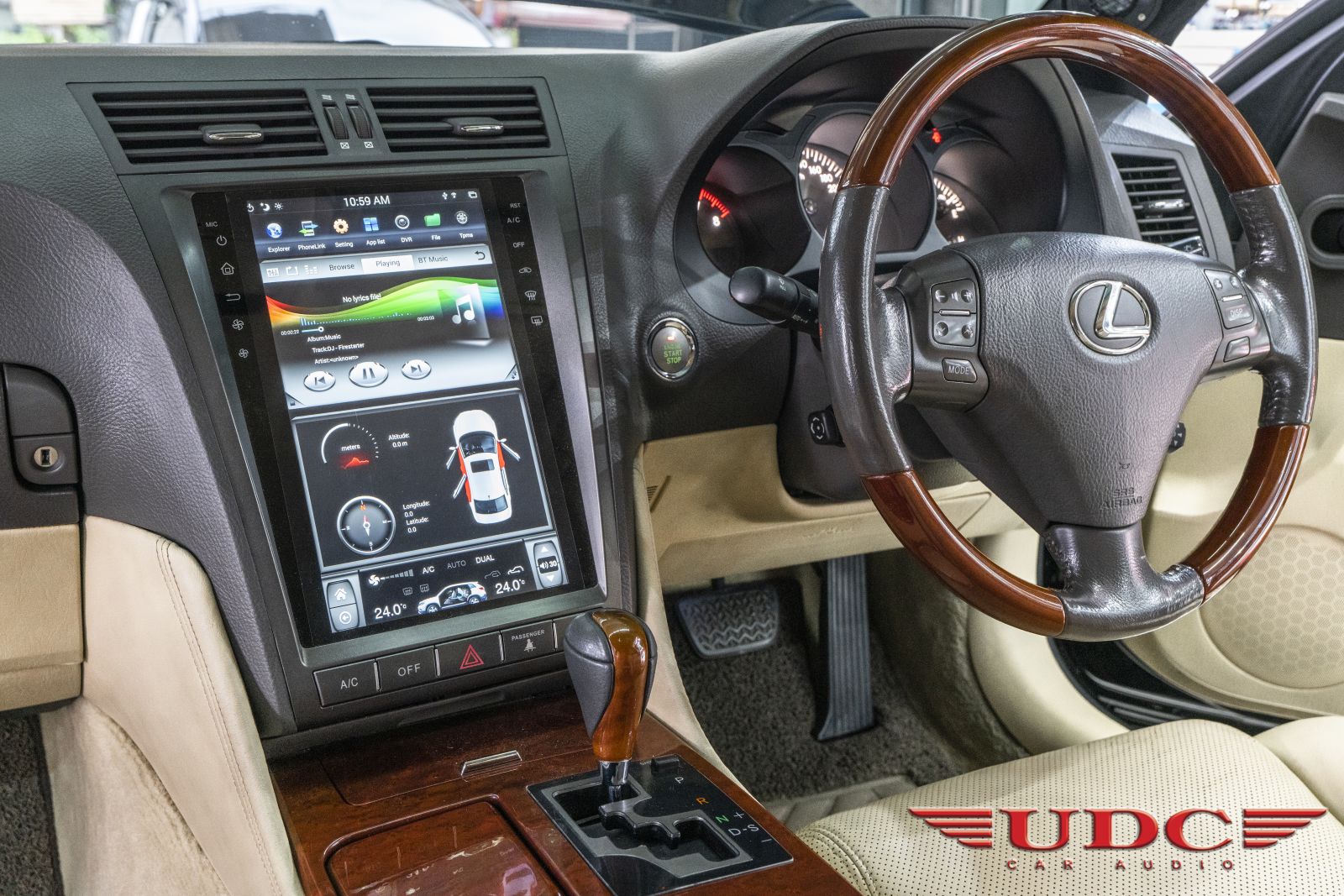

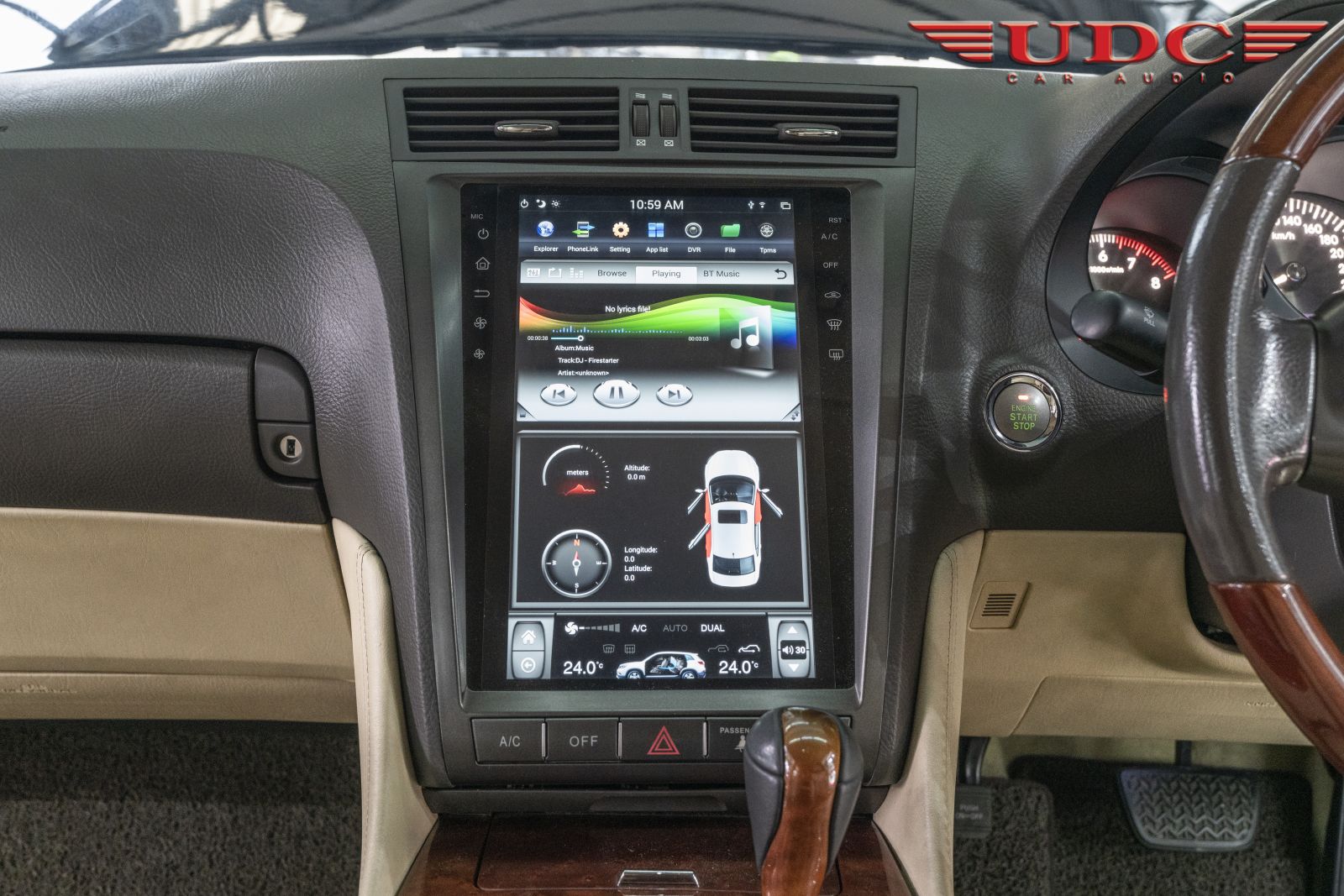

ANDROID 12.1" For LEXUS GS300 มันใหญ่มากกกกกกกกกกกกก โดยทำการติดตั้งเข้าตรงชุดปลั๊กตรงรุ่นไม่ต้องทำการตัดต่อชุดสายใดๆทั้งสิ้นอีกทั้งยังให้ภาพที่คมชัด สีสันสวยงาม ที่มาพร้อม
หน้าจอสัมผัสแบบ capacitive HD (1280*800) สนับสนุนความละเอียดสูง 5 จุด multi-touchช่วยให้คุณใช้งานได้สะดวกยิ่งขึ้น

Gerneral ข้อมูลจำเพาะ
- Android 9.0
- CPU T3 Quad Core 1.6 GHZ
- RAM: 2 GB DDR3 ROM: 16 GB INAND
- ความละเอียด: 1280*800
- ไม่มีฟังก์ชั่น DVD
- สนับสนุน Multi - media Player, อินเทอร์เน็ต Entainment, เกมและ chat on - line.
- รองรับฮาร์ดดิสก์ภายนอก 1000 GB.
- สนับสนุนวิดีโอและภาพสแกน, JPG, MBP, JPEG, GIP ฯลฯ
- สนับสนุนเสียงและอินพุตและเอาท์พุท
- สนับสนุน IGO9, TOMTOM, Garmin, Sygic
- สนับสนุนรถ DVR (ทำงานร่วมกับอุปกรณ์เสริมสำหรับ

สำหรับ Android 12.1" For Lexus GS300 ตัวนี้
ราคารวมติดตั้งอยู่ที่ 34,900 บาทครับ

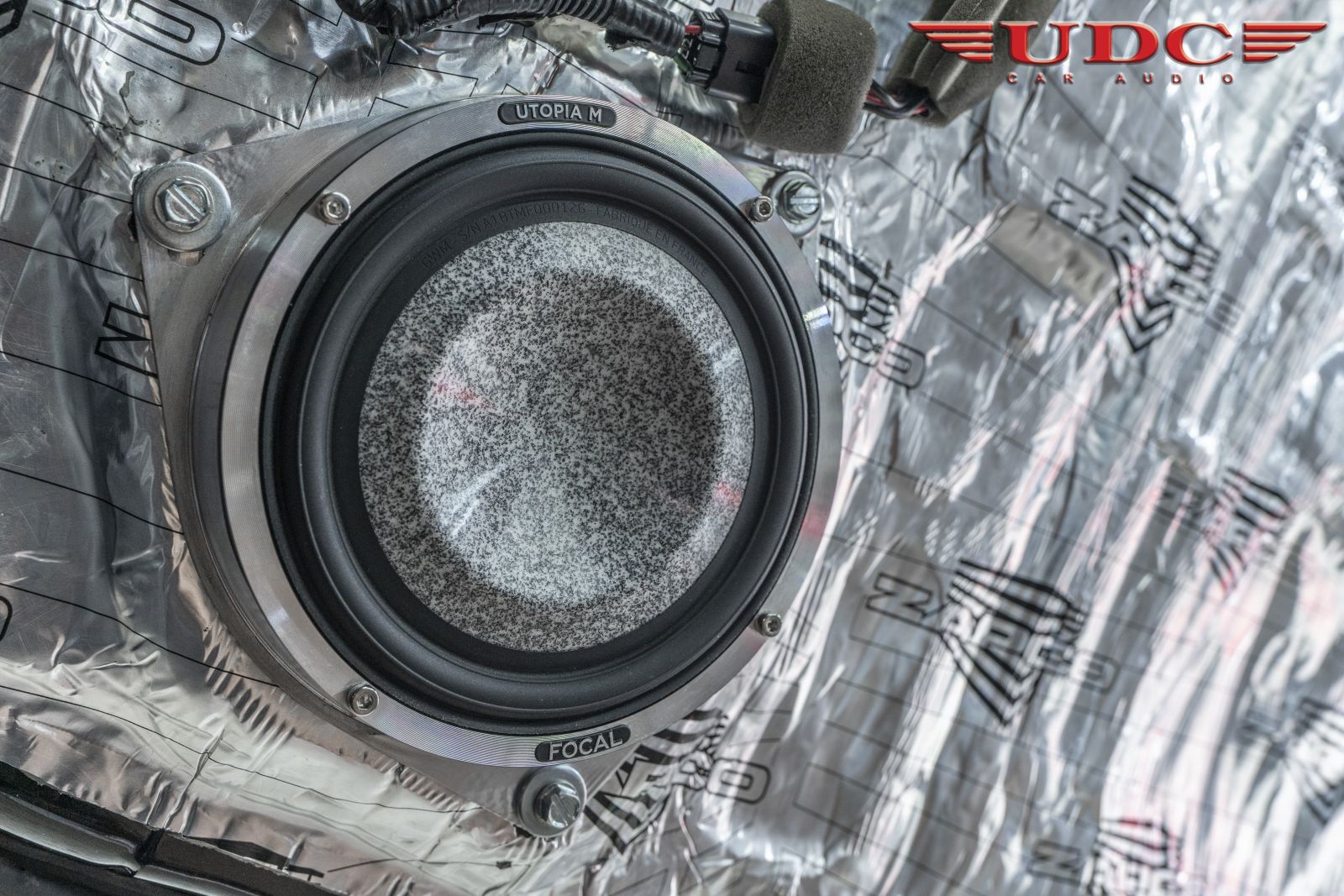

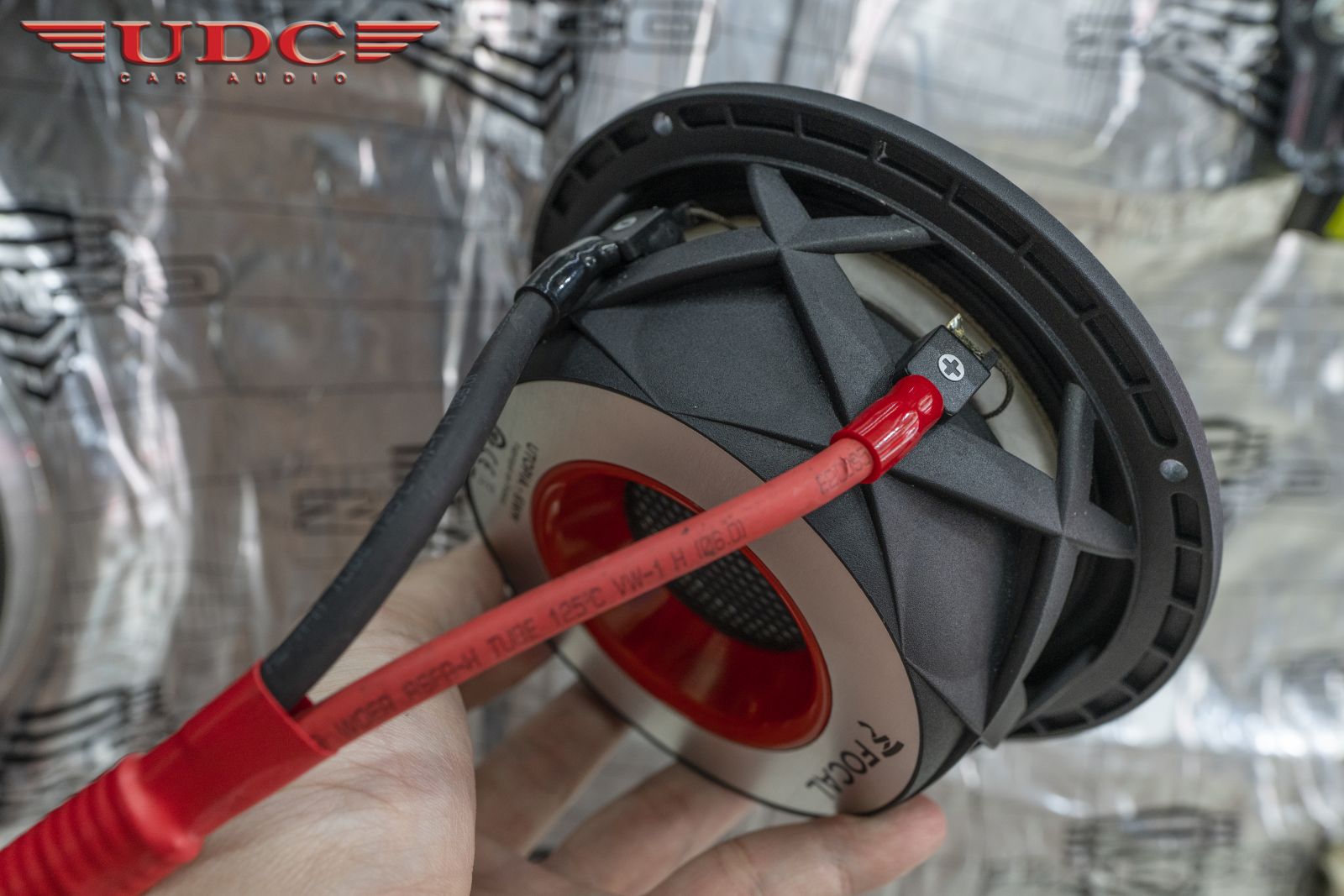

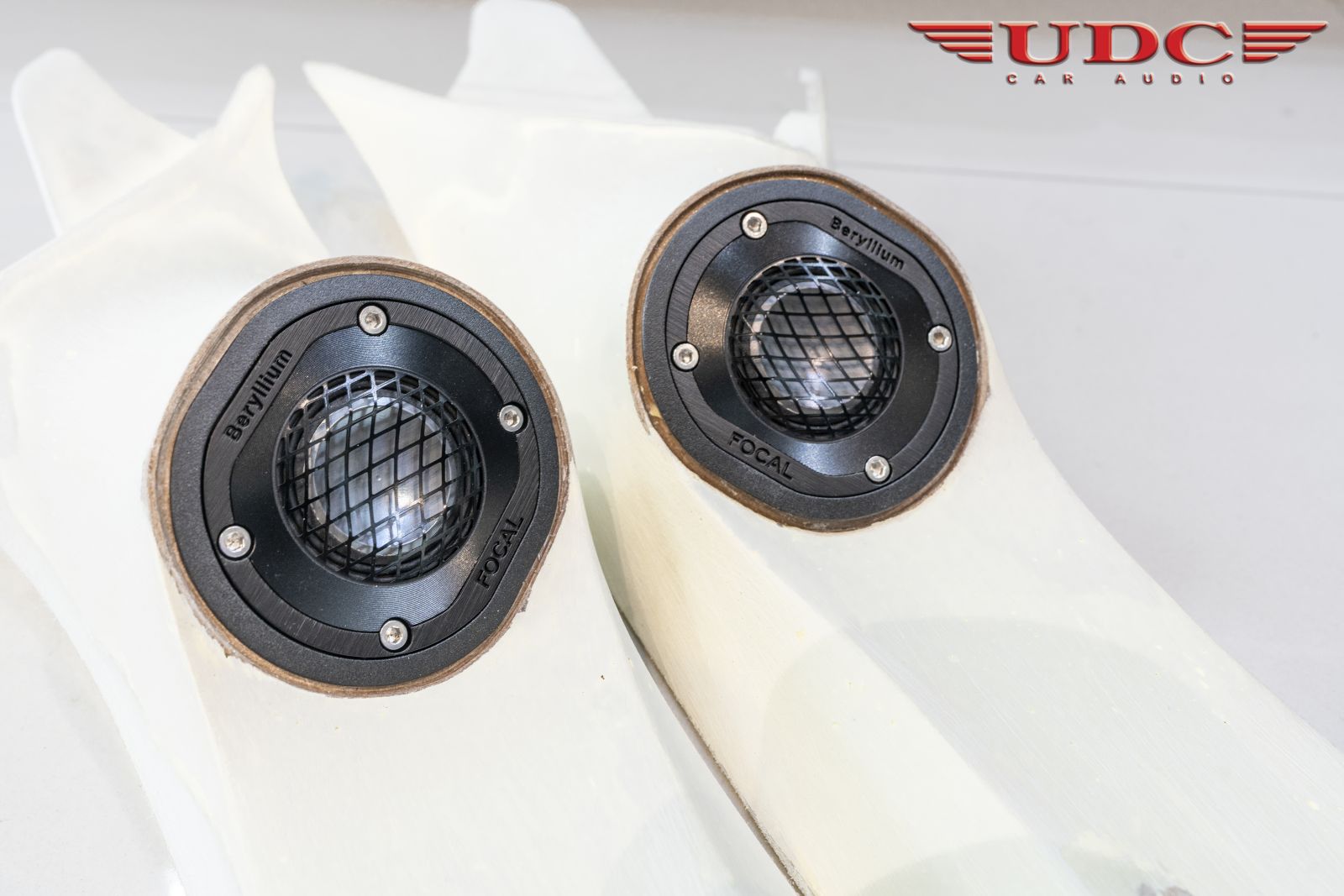

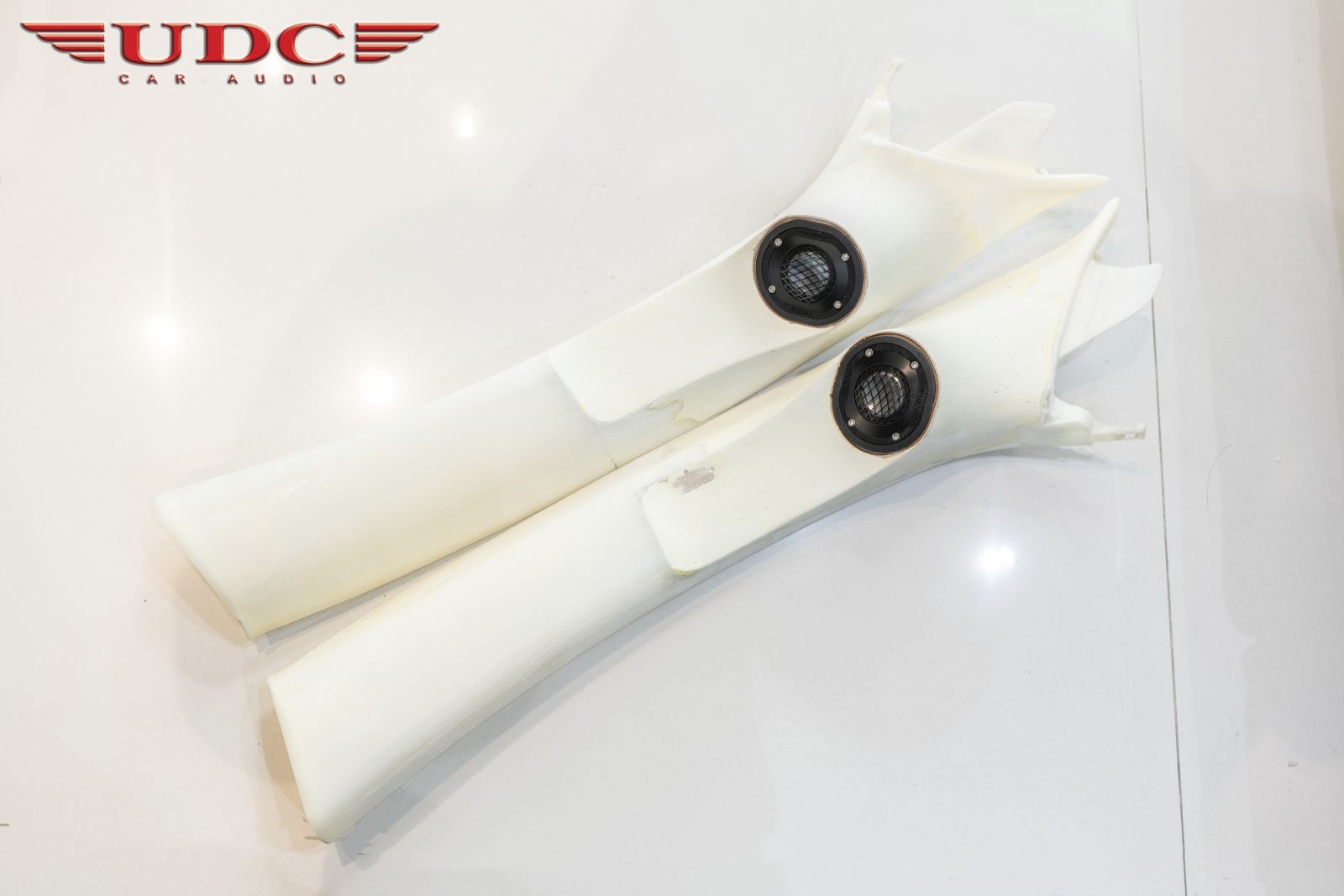

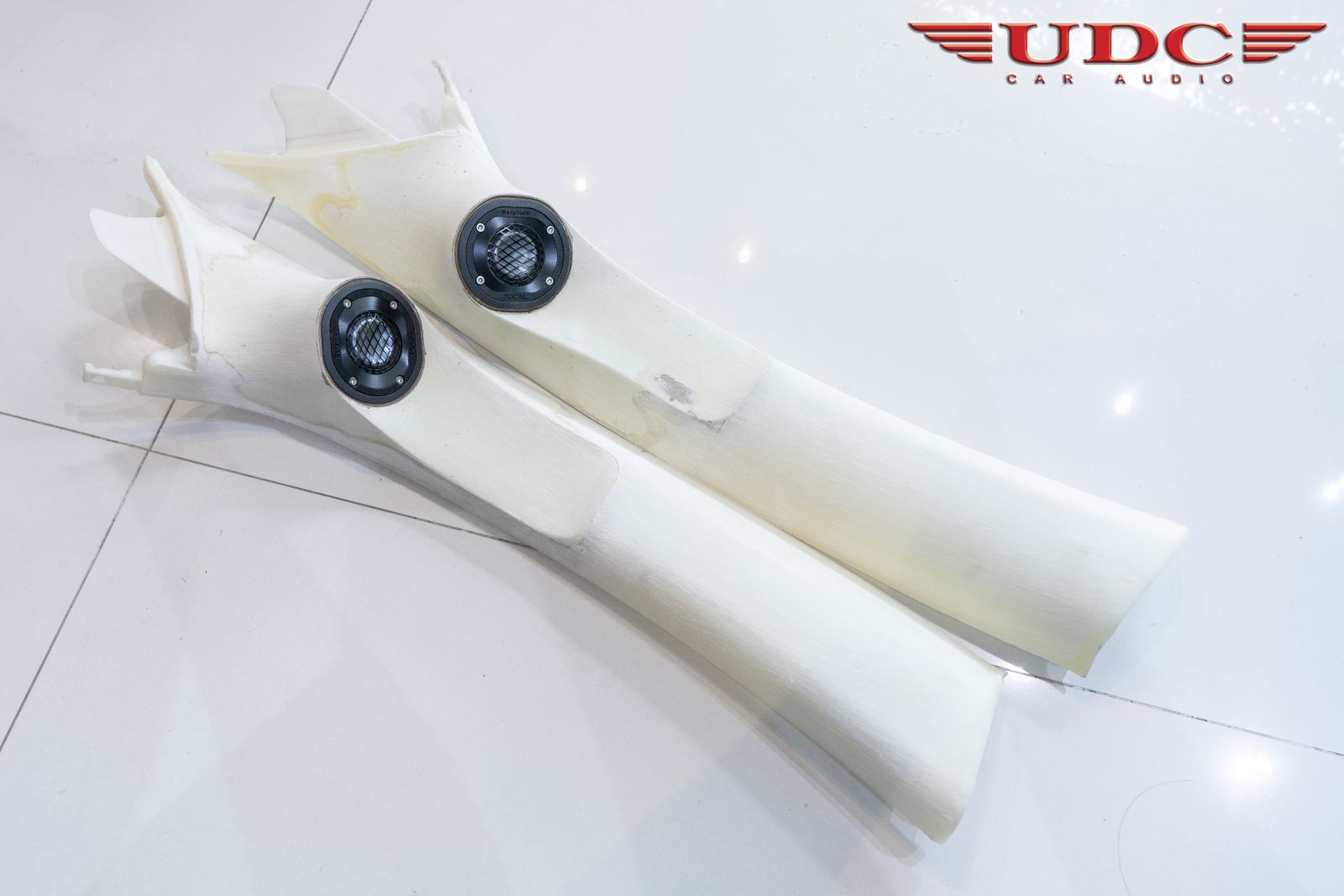

งานดิบขัดขึ้นรูปเสา A-Pillar 2 ทาง แบบ Made By Order ให้กับลำโพง FOCAL UTOPIA M TBM ในรถ #LEXUS #GS300 คันนี้มาให้ชมกันต่อครับ

ด้วยเทคนิคการตั้งเสาจากทาง UDC CAR AUDIO #ที่เราใส่ใจและพิถีพิถันทุกขั้นตอนในงานติดตั้ง #จึงทำให้เสียงแหลมนั้นกลมกลืนกันมากที่สุดกับลำโพงเสียงกลาง #อีกทั้งยังได้ความสูงของเสียงที่พอเหมาะ และ #ความกว้างของเวทีเสียงที่กว้างที่สุดเท่า ที่สภาพอะคูสติกภายในรถนั้นสามารถให้ได้

ค่าบริการขึ้นรูปเสา A-Pillar 2 Way นั้น ราคาจะอยู่ที่คู่ละ 6,000 บาทครับ

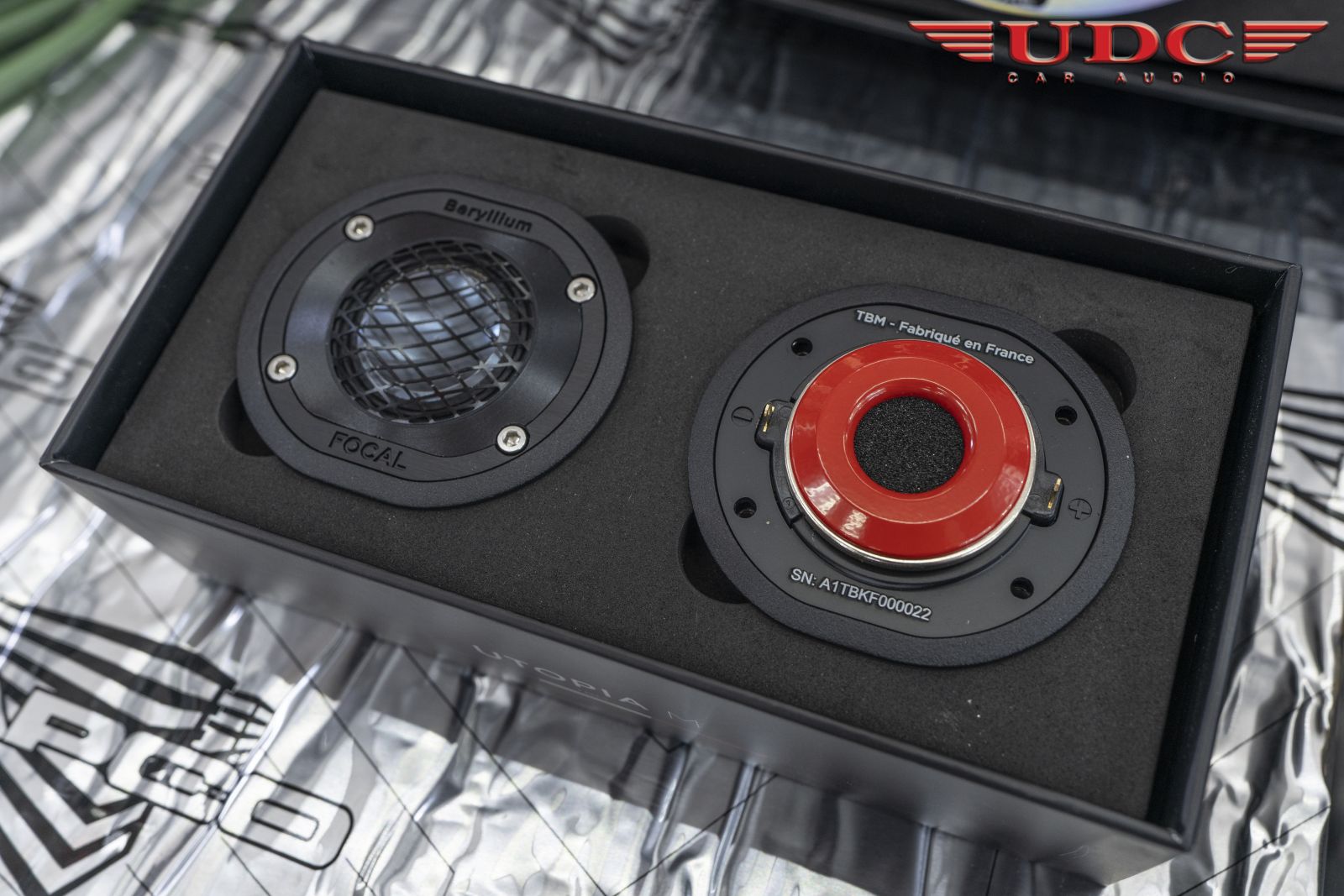

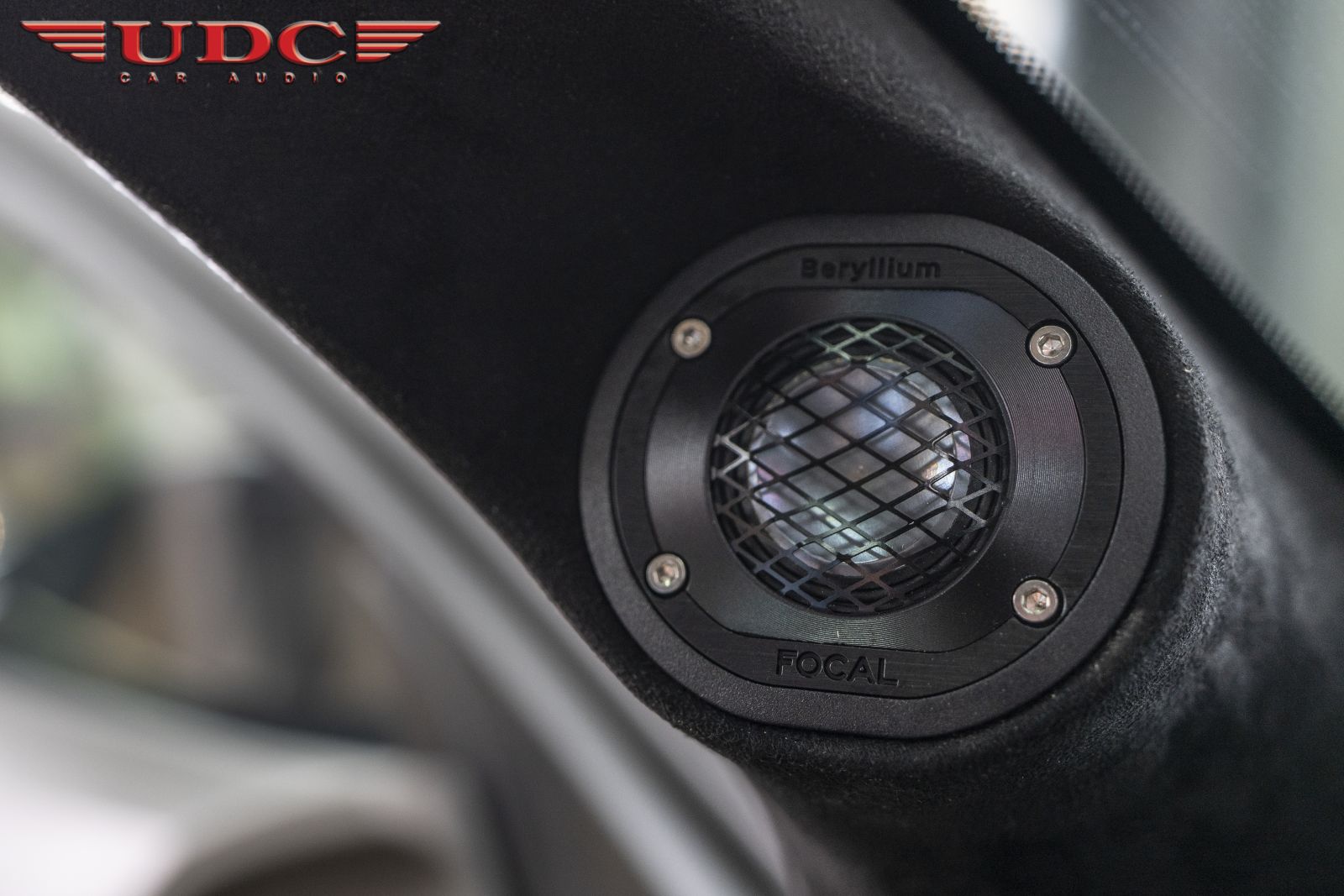

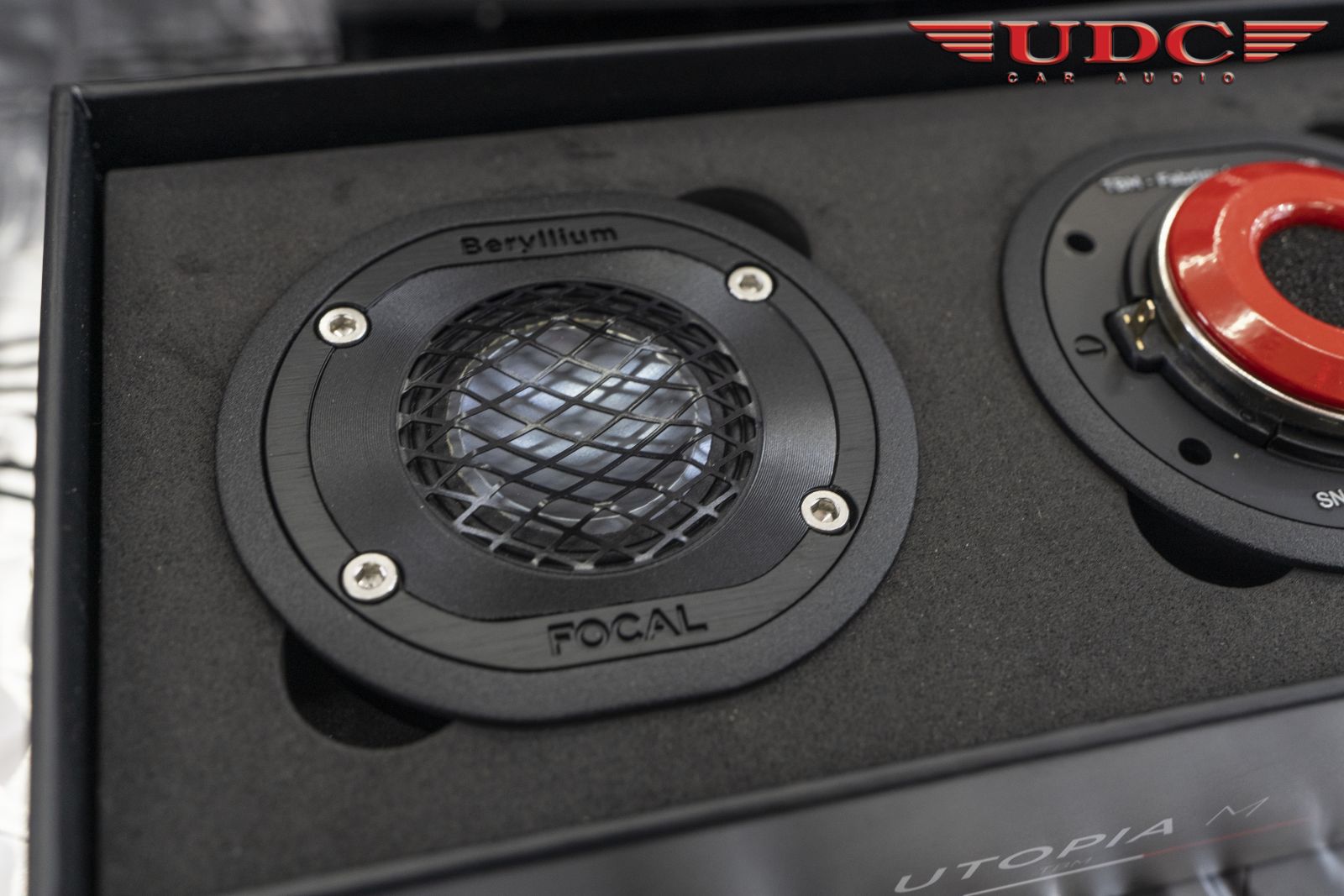

‘M’-Profile Beryllium Inverted Dome

มาทำความรู้จักกับวัสดุที่ใช้ทำโคนลำโพง ที่ใช้ใน FOCAL UTOPIA M TBM รุ่นที่ใฝ่ฝันของคนรักในเสียงเพลงกันครับ ว่าได้ใช้โคนลำโพงประเภทไหน วัสดุทำมาจากอะไรในลำโพงรุ่นนี้กันครับ

Beryllium (เบริลเลียม) หรืออีกตัวย่อว่า Be ธาตุตัวที่ 4 ในตารางธาตุซึ่ง มีสีเทาเหมือนเหล็ก แข็งแกร่งและน้ำหนักเบา เป็นอีกหนึ่งวัสดุที่มาจากแร่หายาก เป็นโลหะชนิดเดียวที่มีความสามารถในการสร้างรอยขีดข่วนให้กับกระจกได้เนื่องจากความแข็งแกร่งสูง Beryllium จึงเป็นวัสดุที่สมบูรณ์แบบสำหรับโดมทวีตเตอร์

จากสองปีของการวิจัยและพัฒนา ทำให้เกิดการสร้างนวัตกรรมครั้งใหม่จึงเกิดเป็น Pure Beryllium Inverted Dome ที่สามารถรองรับการตอบสนองต่อเนื่อง 5 ขั้นคู่เสียง (ที่เทียบจากโน้ตดนตรีตัวหนึ่งไปสู่โน้ตตัวหนึ่งในระดับเสียงที่ต่างกัน) เป็นอีกหนึ่งเทคโนโลยีสุดพิเศษจากทาง FOCAL และ ได้นำเทคโนโลยีล่าสุดอันเลื่องชื่อ ‘M’-Profile ซึ่งจะช่วยให้การกระจายของเสียงนั้นมีคุณถาพที่ดีมากขึ้น และเมื่อทำมาใช้ร่วมกับคอยล์เสียงขนาดใหญ่ถึง 1” (25mm) จะทำให้เพิ่มระบบการจัดการพลังงานที่ดีขึ้น

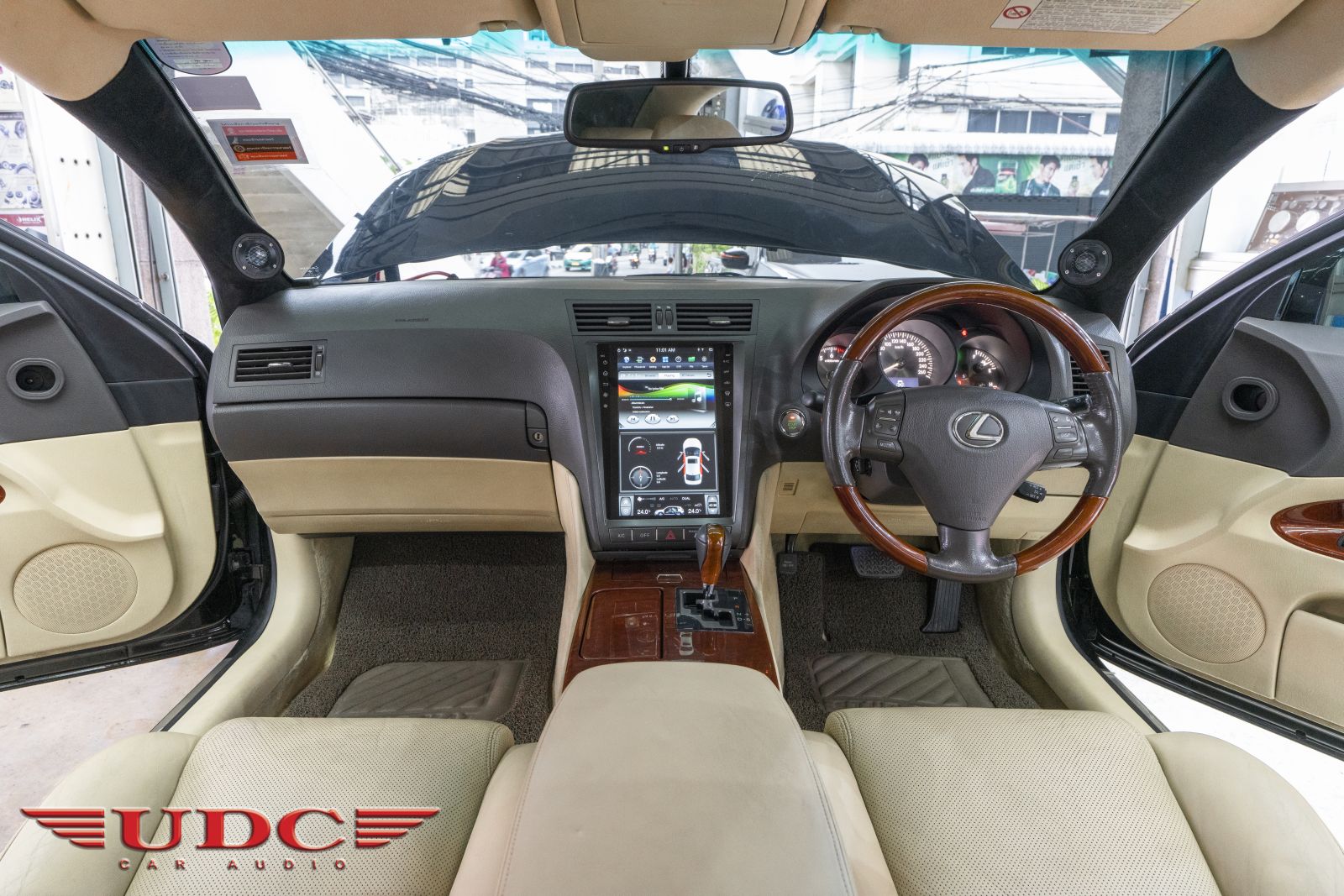

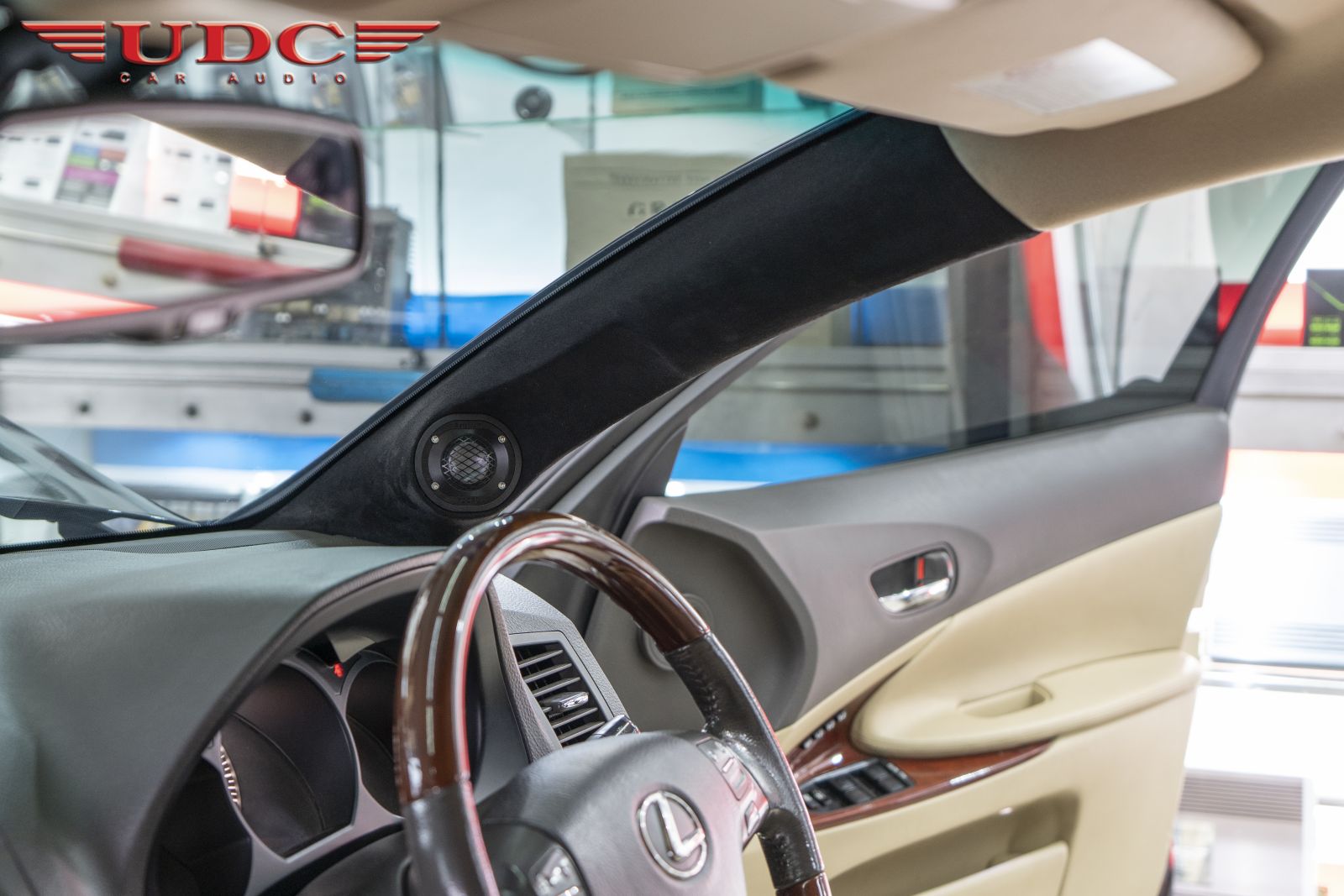

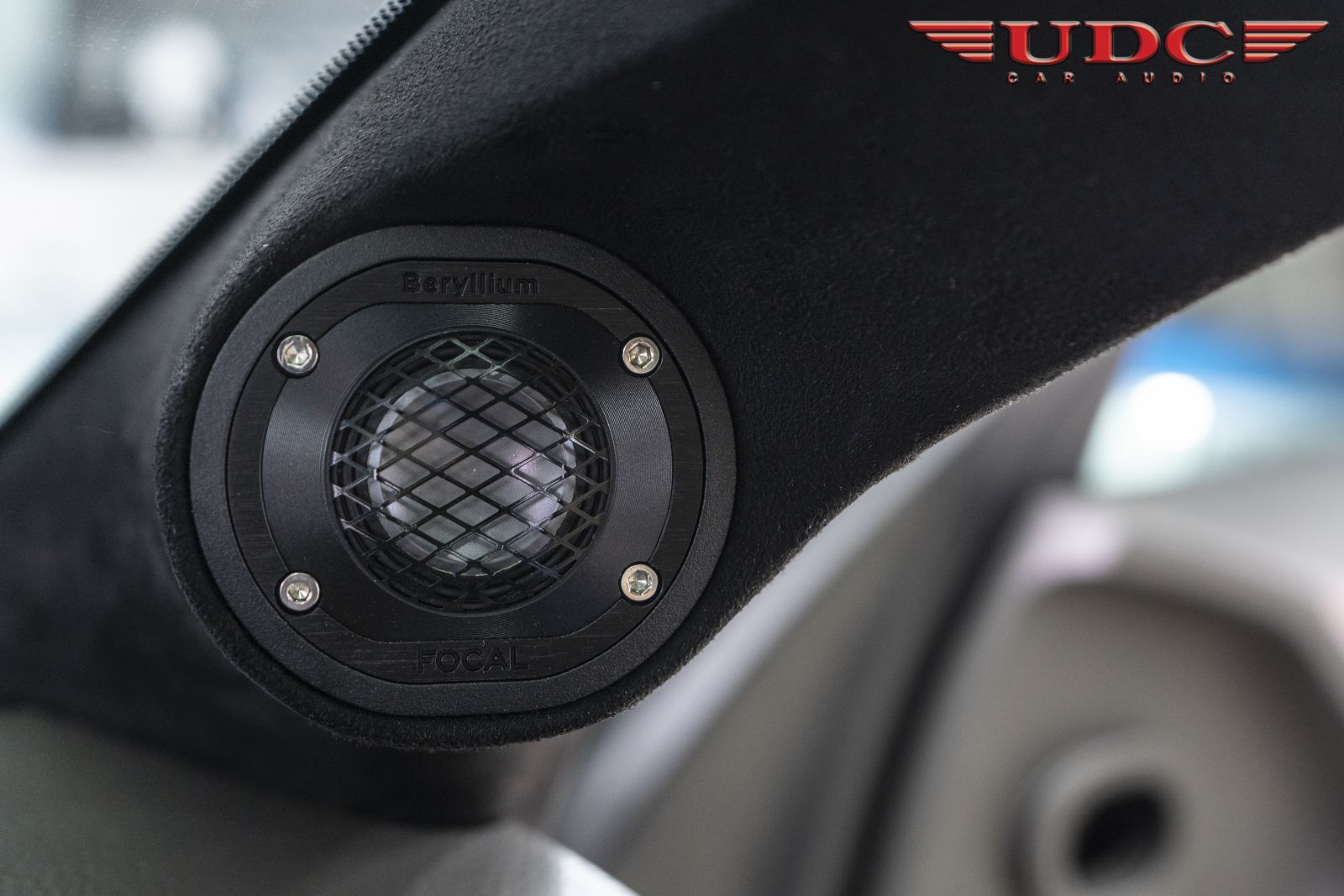

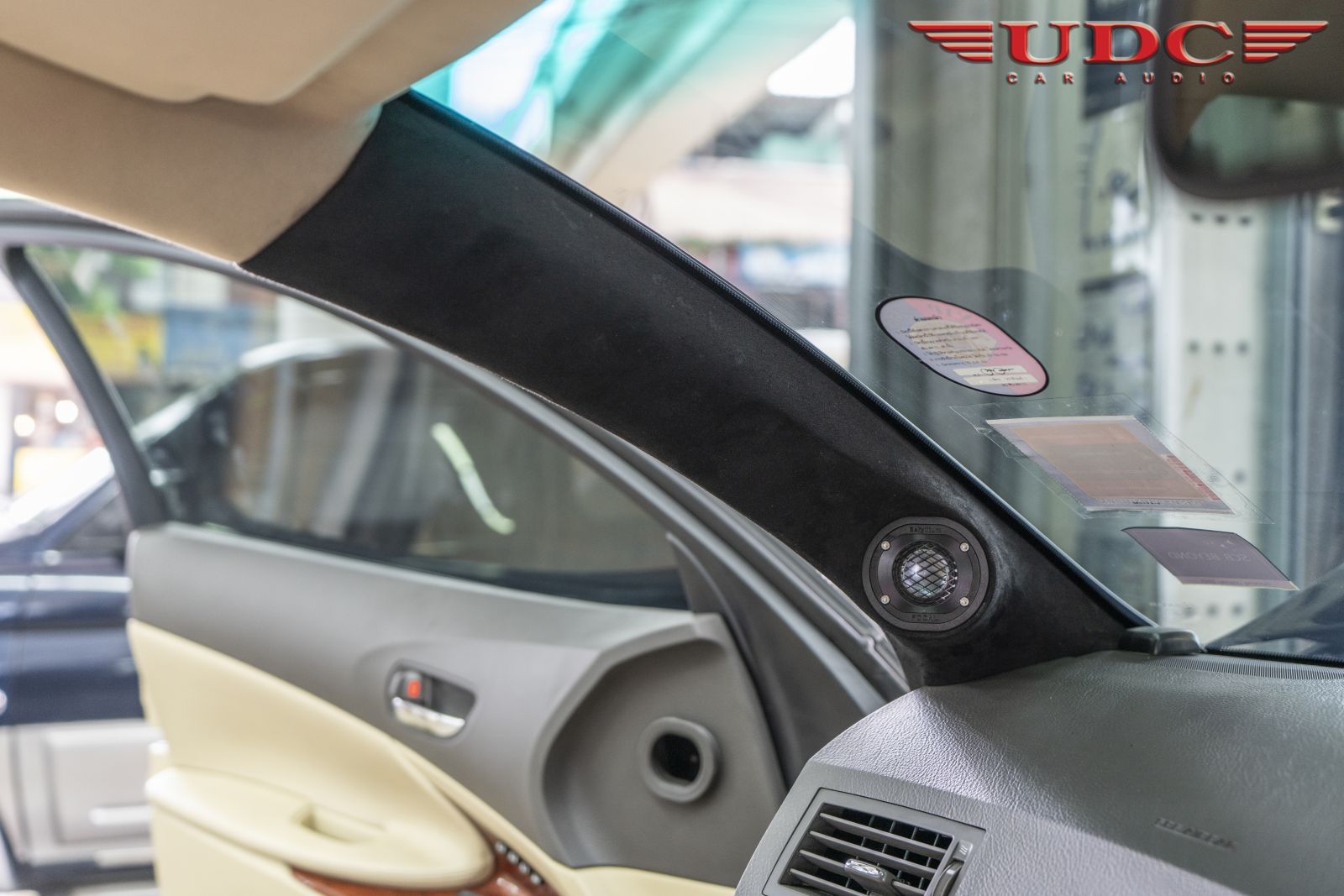

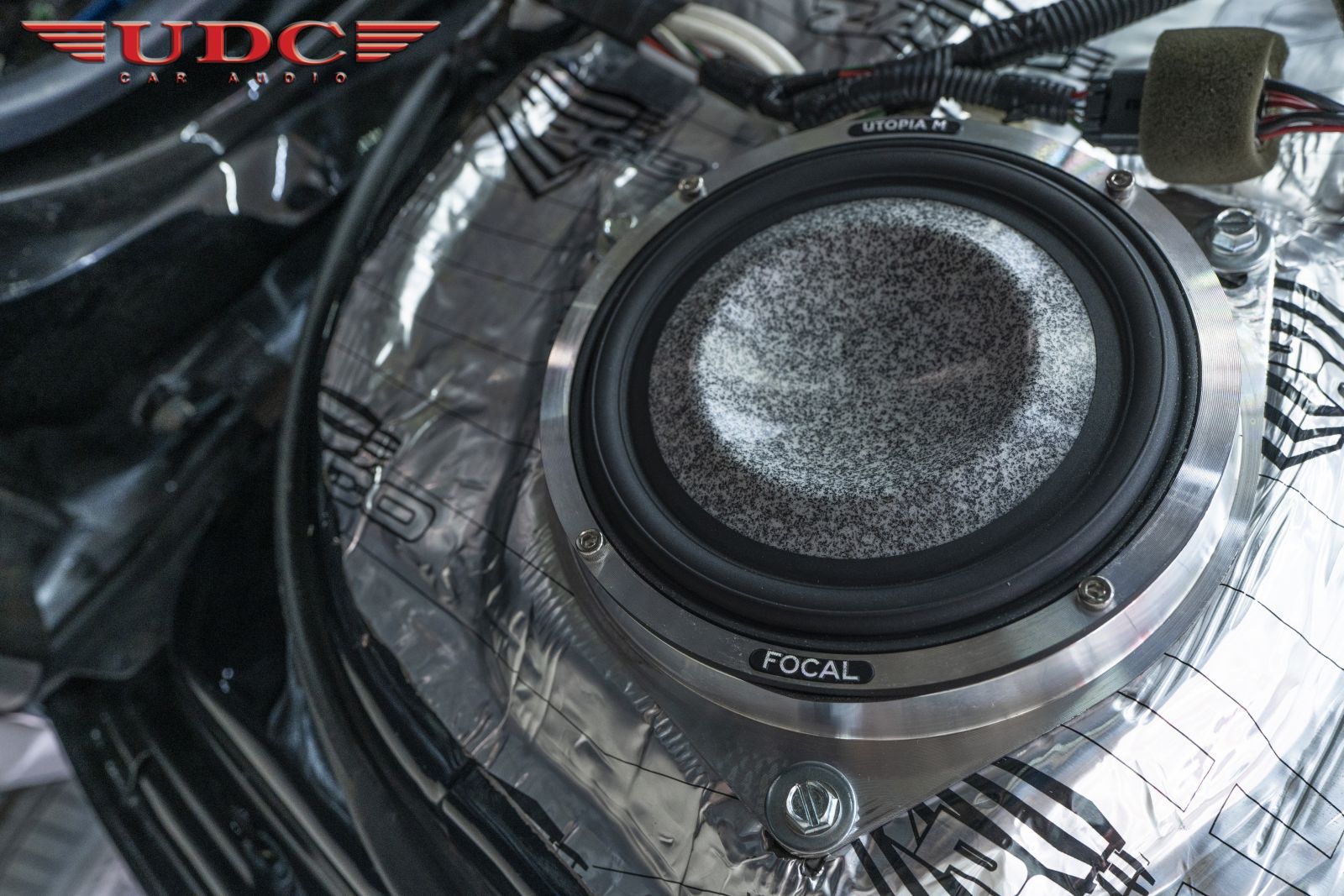

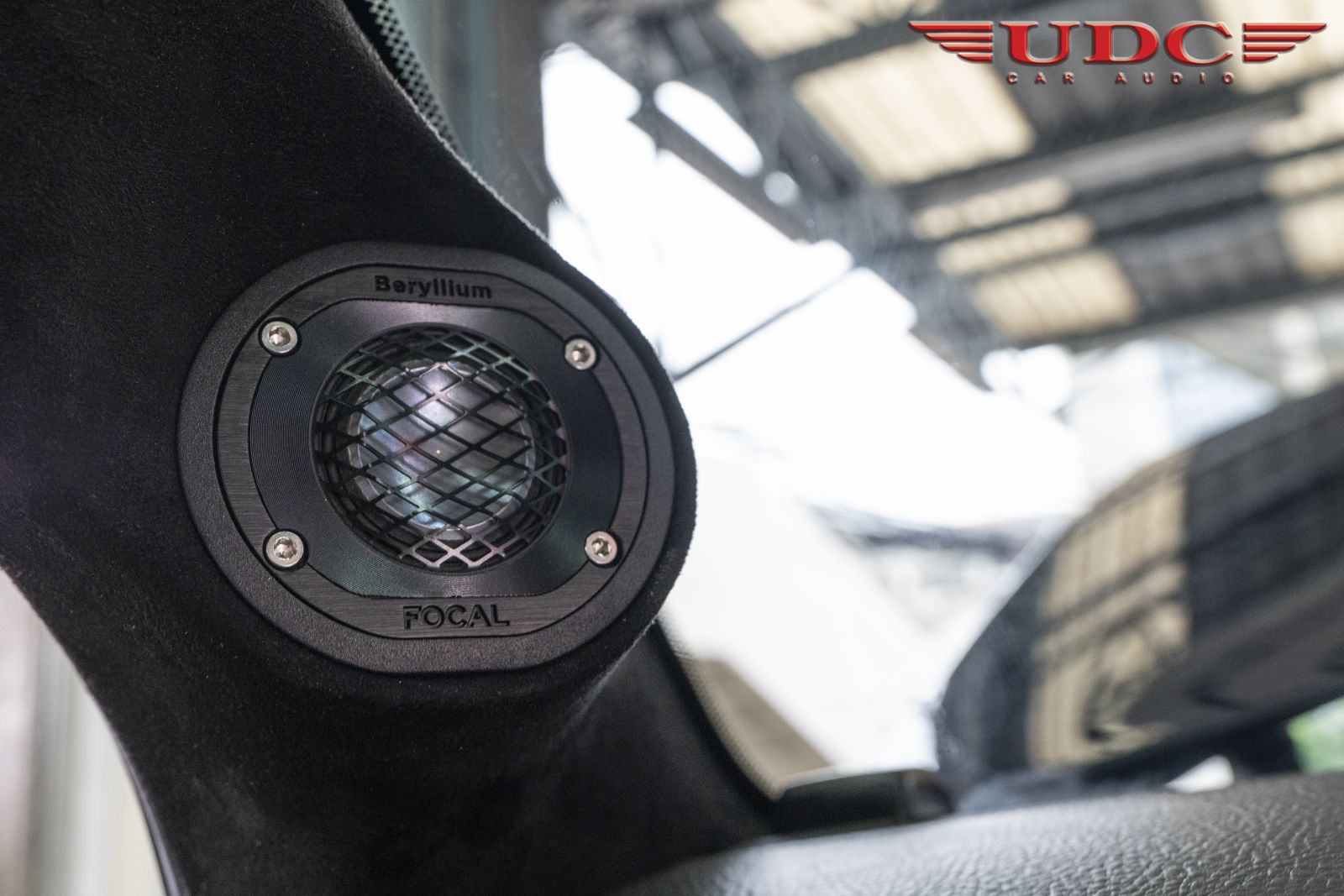

งานขึ้นรูปเสา A-Pillar 2 ทาง แบบ Made By Order ให้กับลำโพง FOCAL UTOPIA M TBM ในรถ LEXUS GS300 คันนี้โดยหุ้มเป็นคันทร่าสีดำ เก็บงานเข้ารูปและไม่บดบังทัศนวิสัยเวลาทำการขับขี่ด้วย กับเทคนิคการตั้งเสาจากทาง UDC CAR AUDIO ที่เราใส่ใจและพิถีพิถันทุกขั้นตอนในงานติดตั้ง จึงทำให้เสียงแหลมนั้นกลมกลืนกันมากที่สุดกับลำโพงเสียงกลาง อีกทั้งยังได้ความสูงของเสียงที่พอเหมาะ และ ความกว้างของเวทีเสียงที่กว้างที่สุดเท่า ที่สภาพอะคูสติกภายในรถนั้นสามารถให้ได้

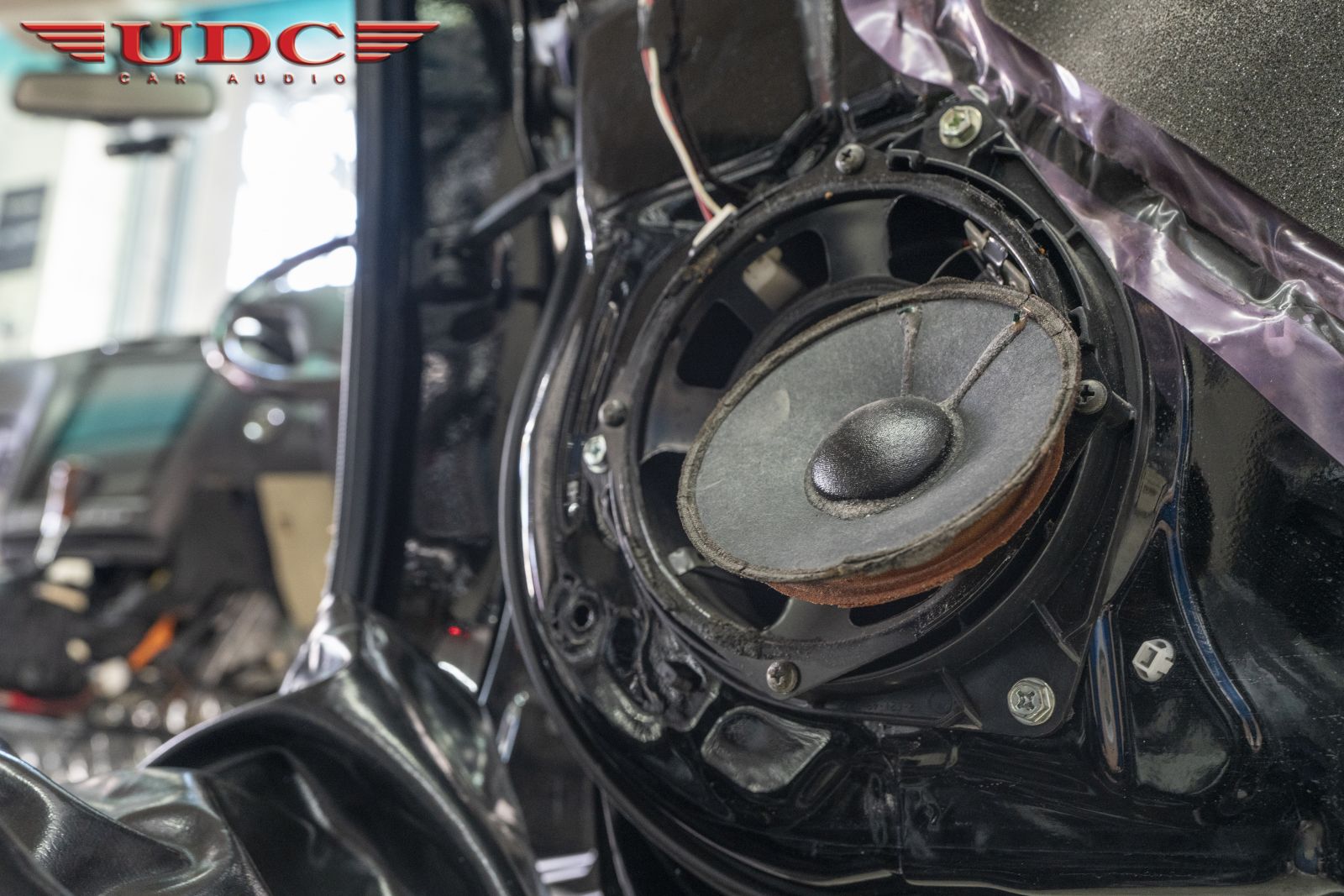

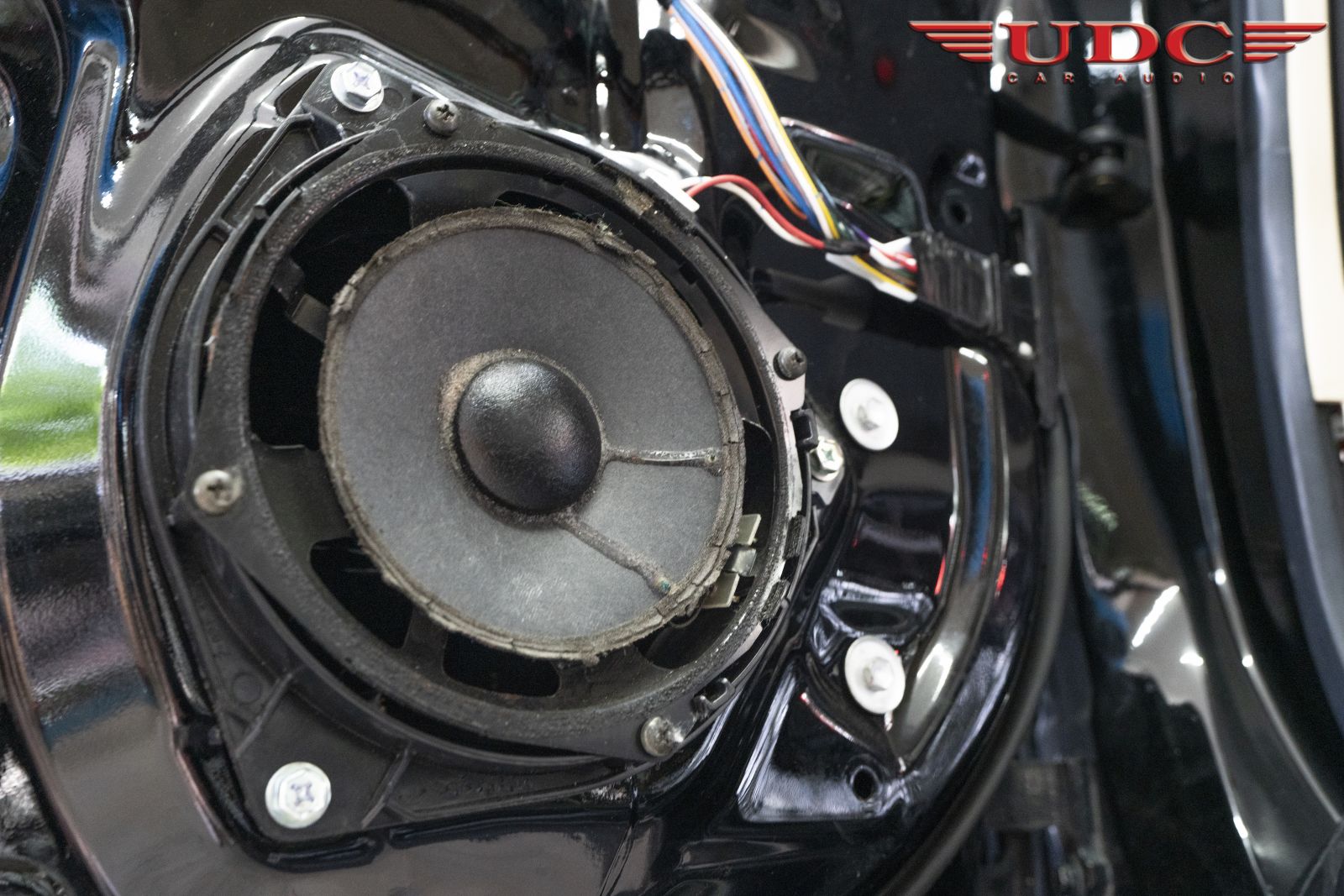

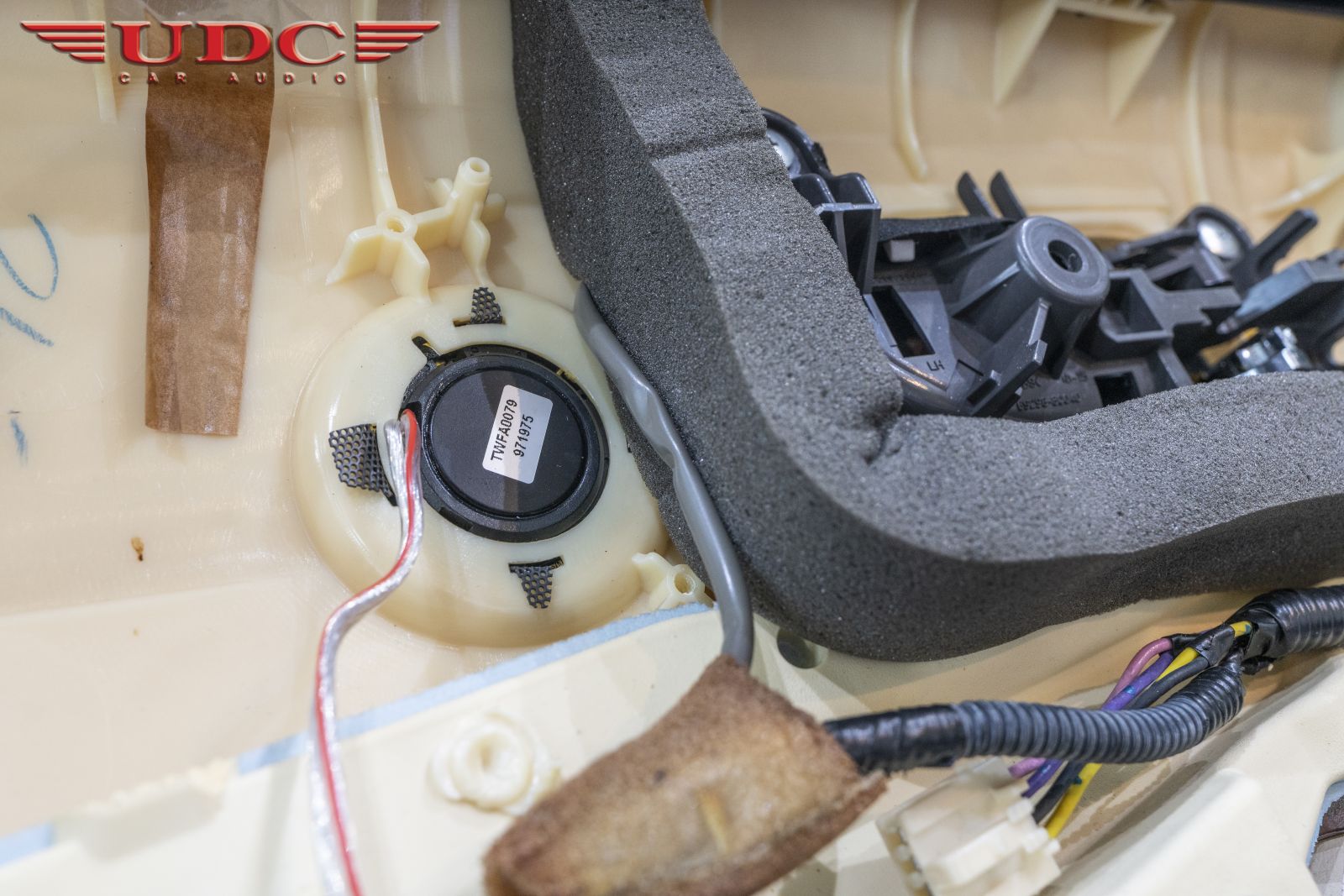

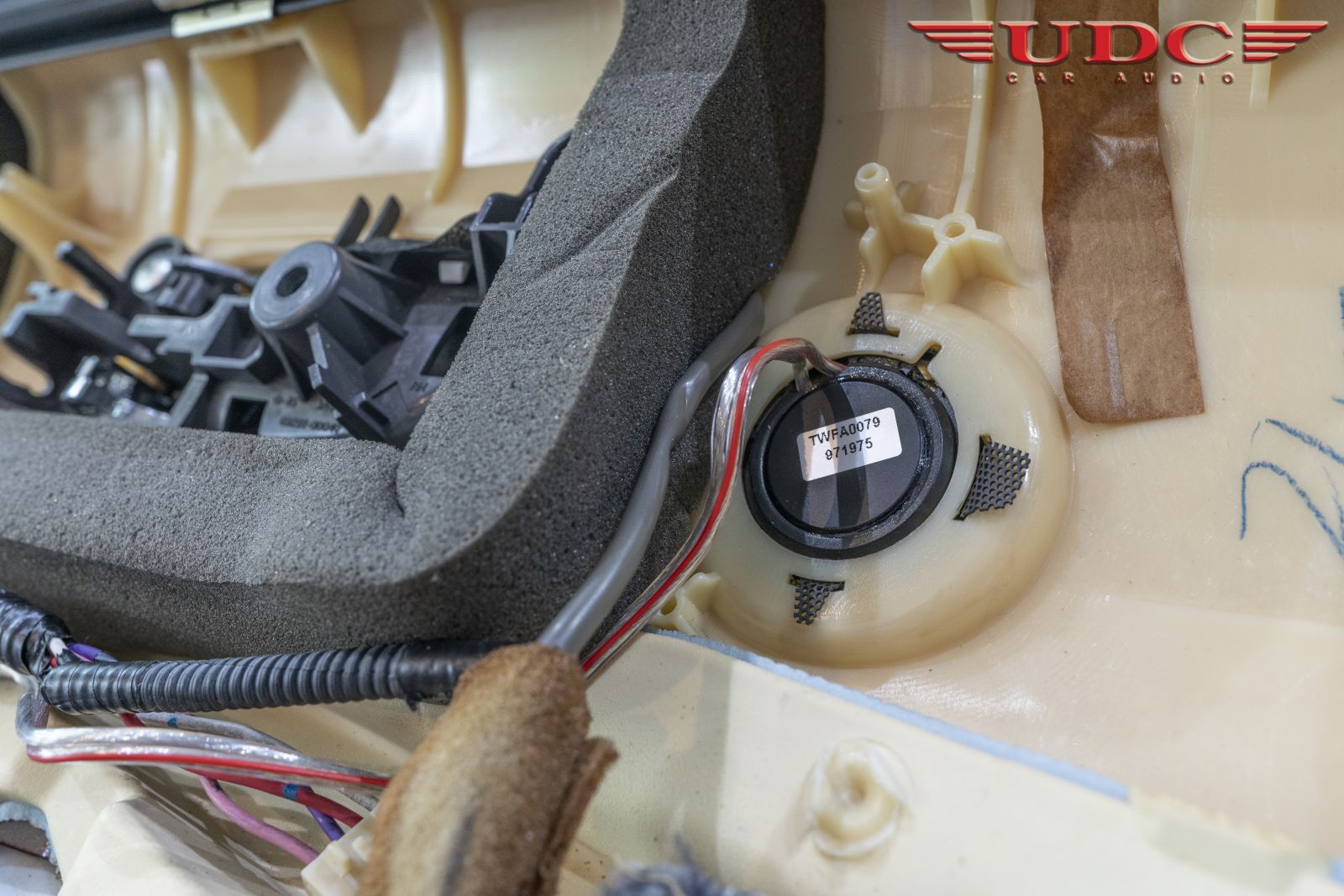

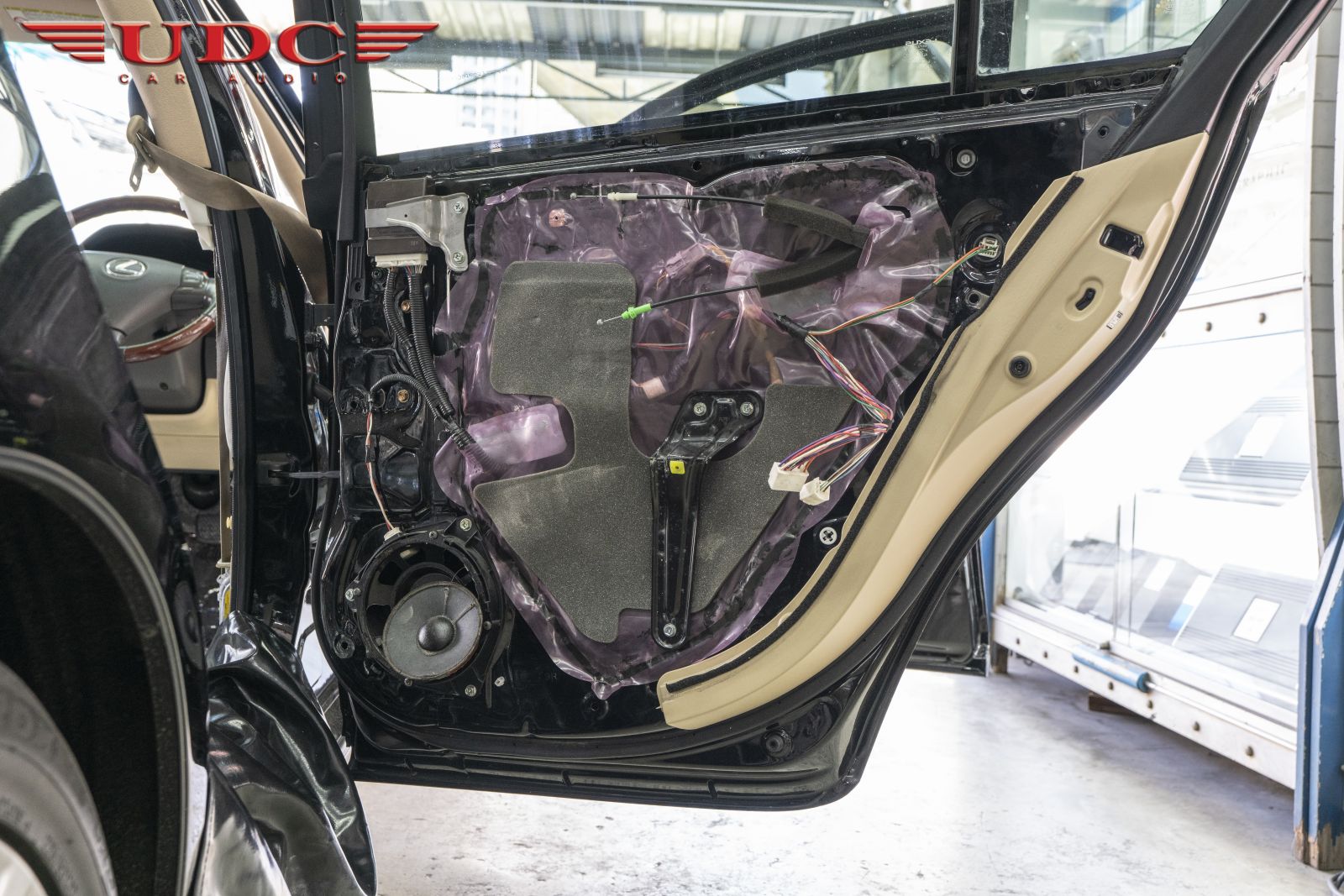

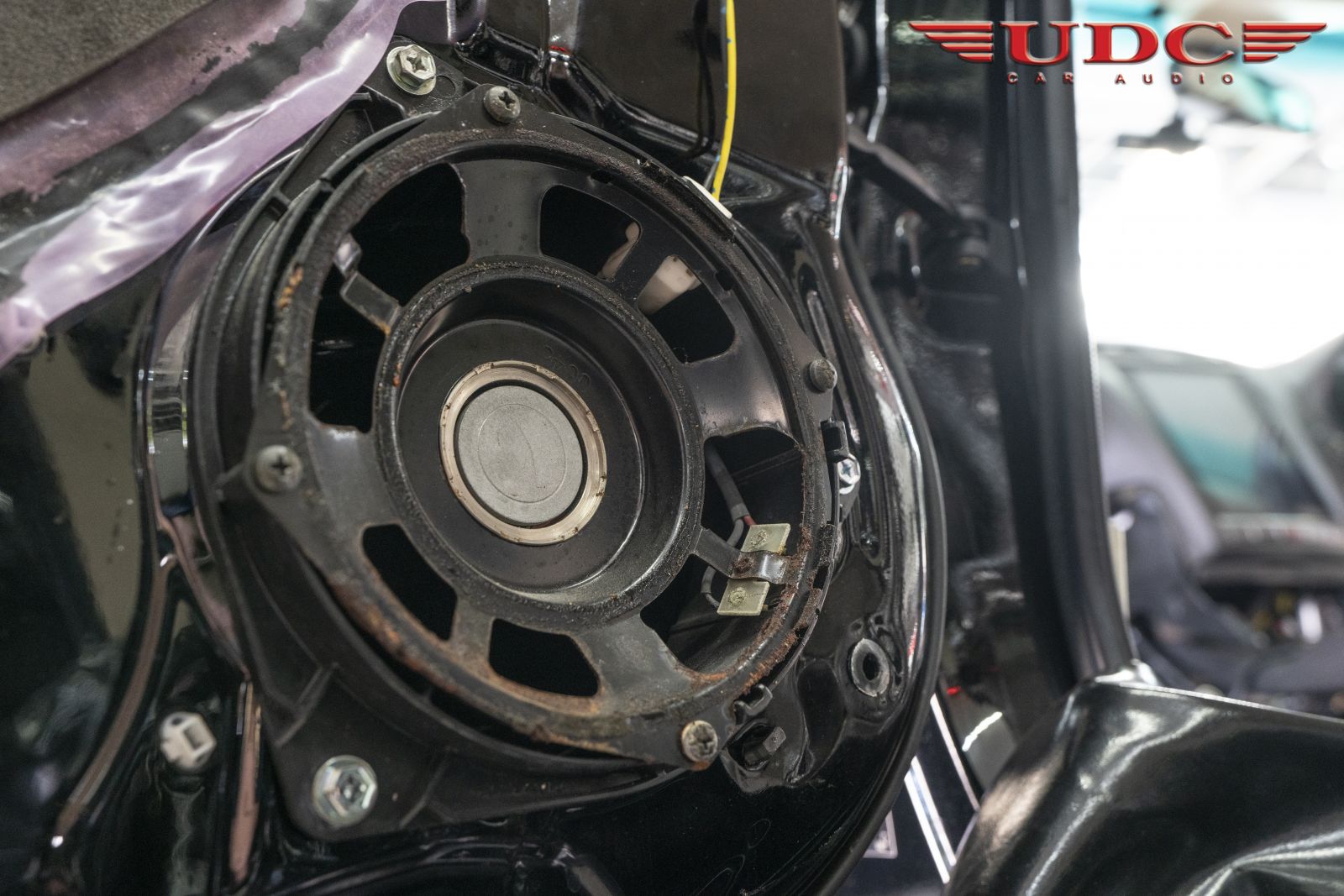

สำหรับลูกค้าที่ใช้ LEXUS GS300 แล้วเกิดปัญหาเสียงลำโพงแตกแล้วเสียงเพี้ยนไป ไม่ต้องตกใจนะครับอาการนี้ เกิดจากขอบโฟมของลำโพงเดิมของตัวรถนั้นเสื่อมสภาพ และย่อยสลายไปตามอายุการใช้งานครับถ้าลูกค้าท่านใดสงสัยในการทำงานของลำโพง สามารถนำรถเข้ามาตรวจเช็คได้ฟรีไม่มีค่าใช้จ่ายได้ครับ

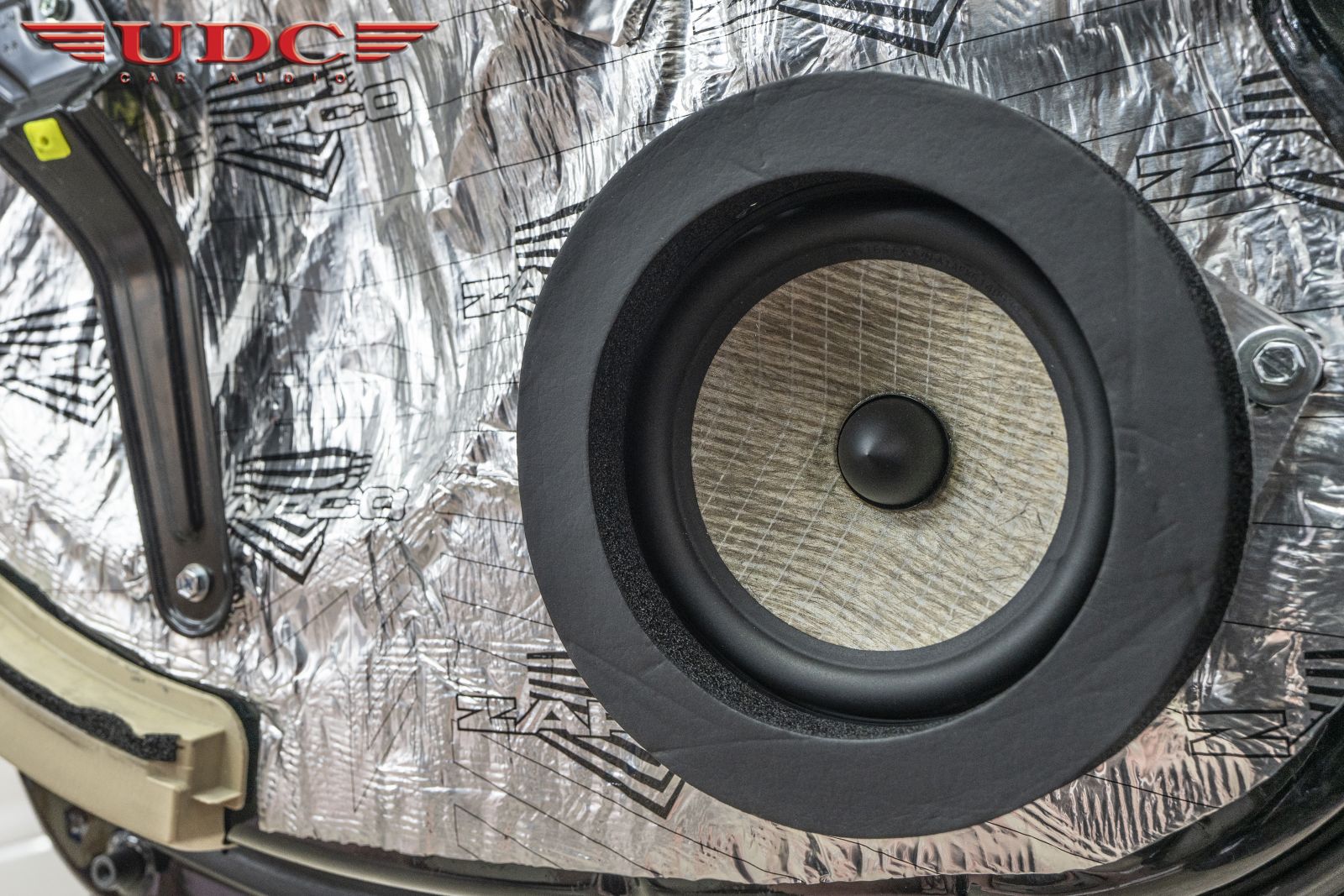

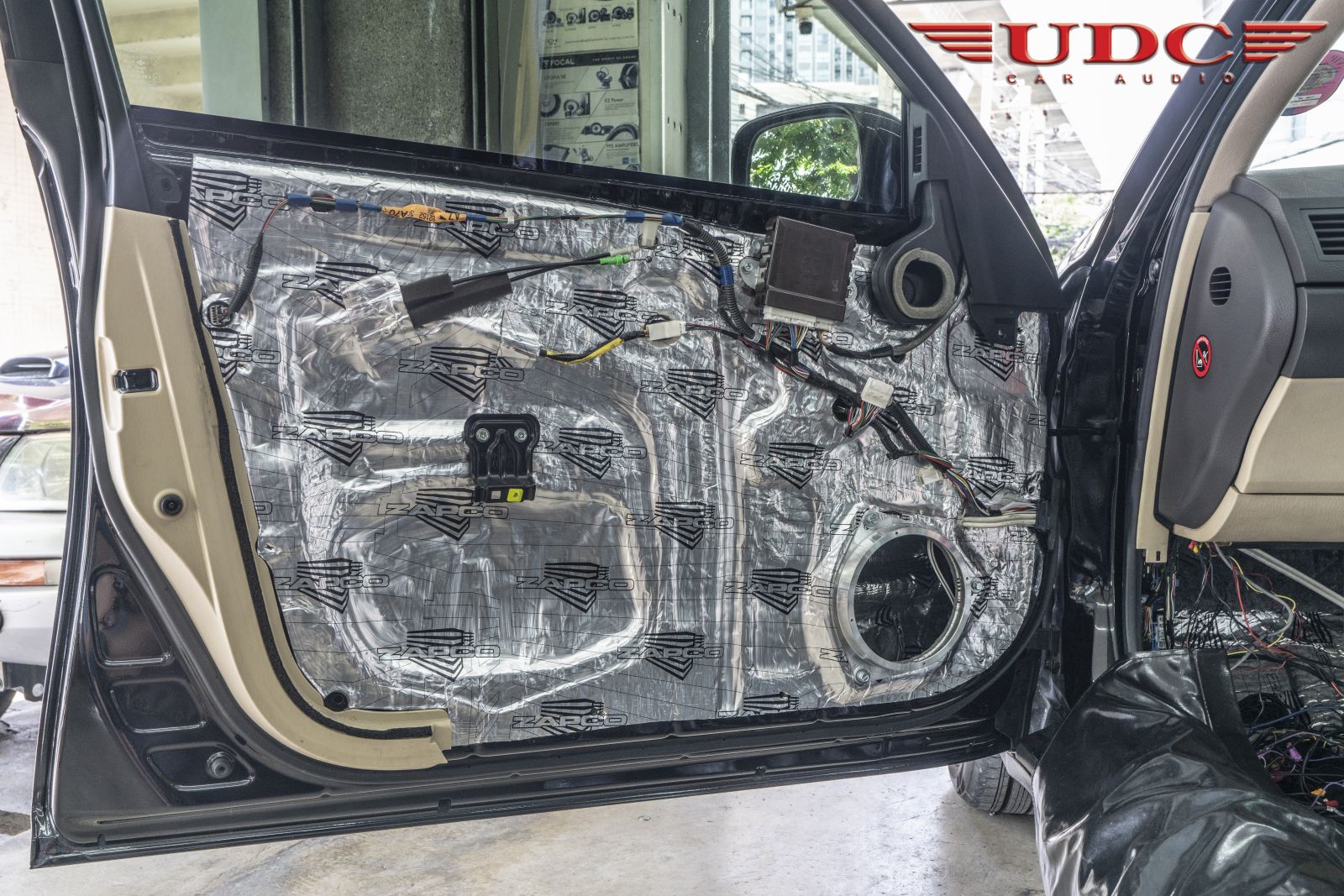

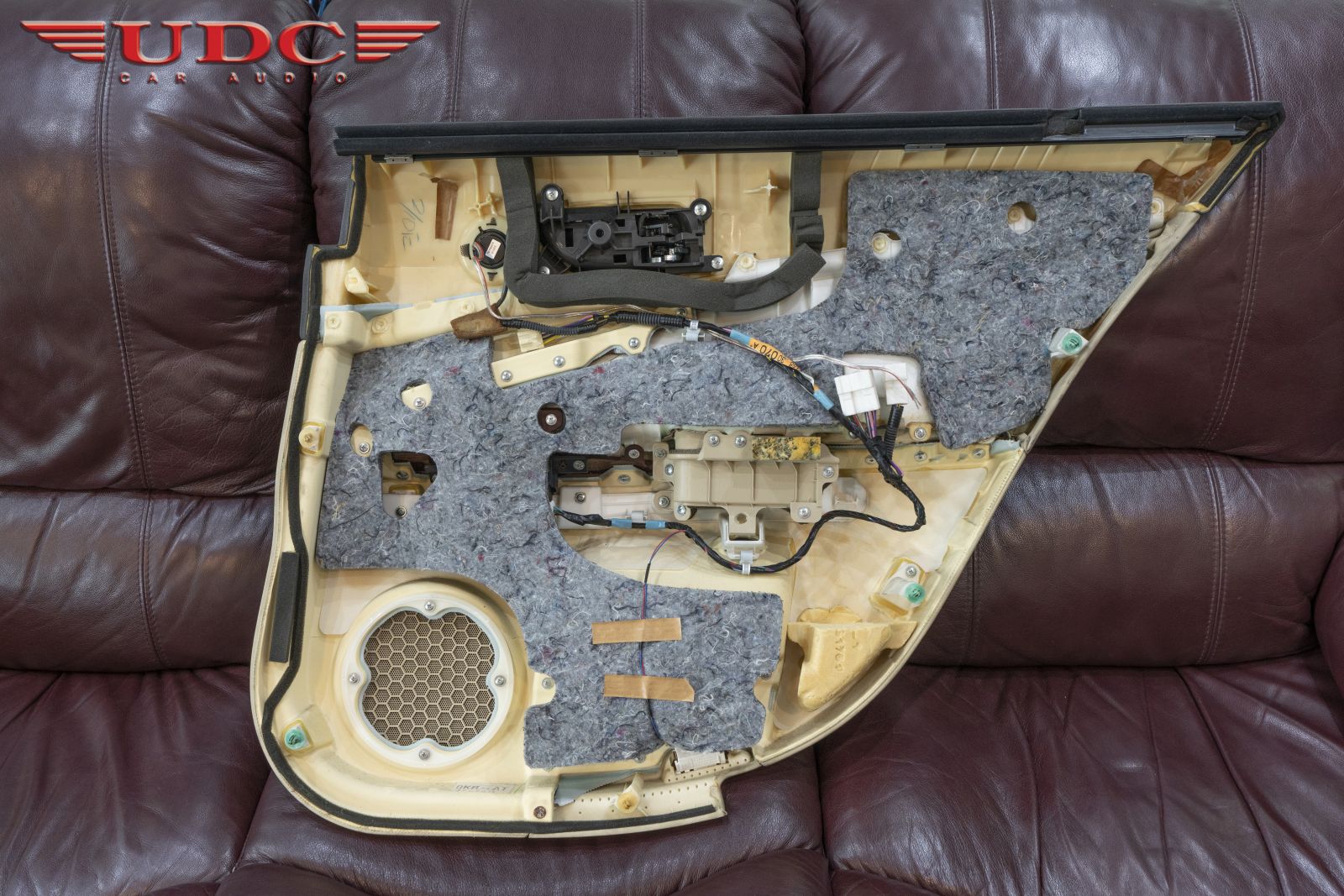

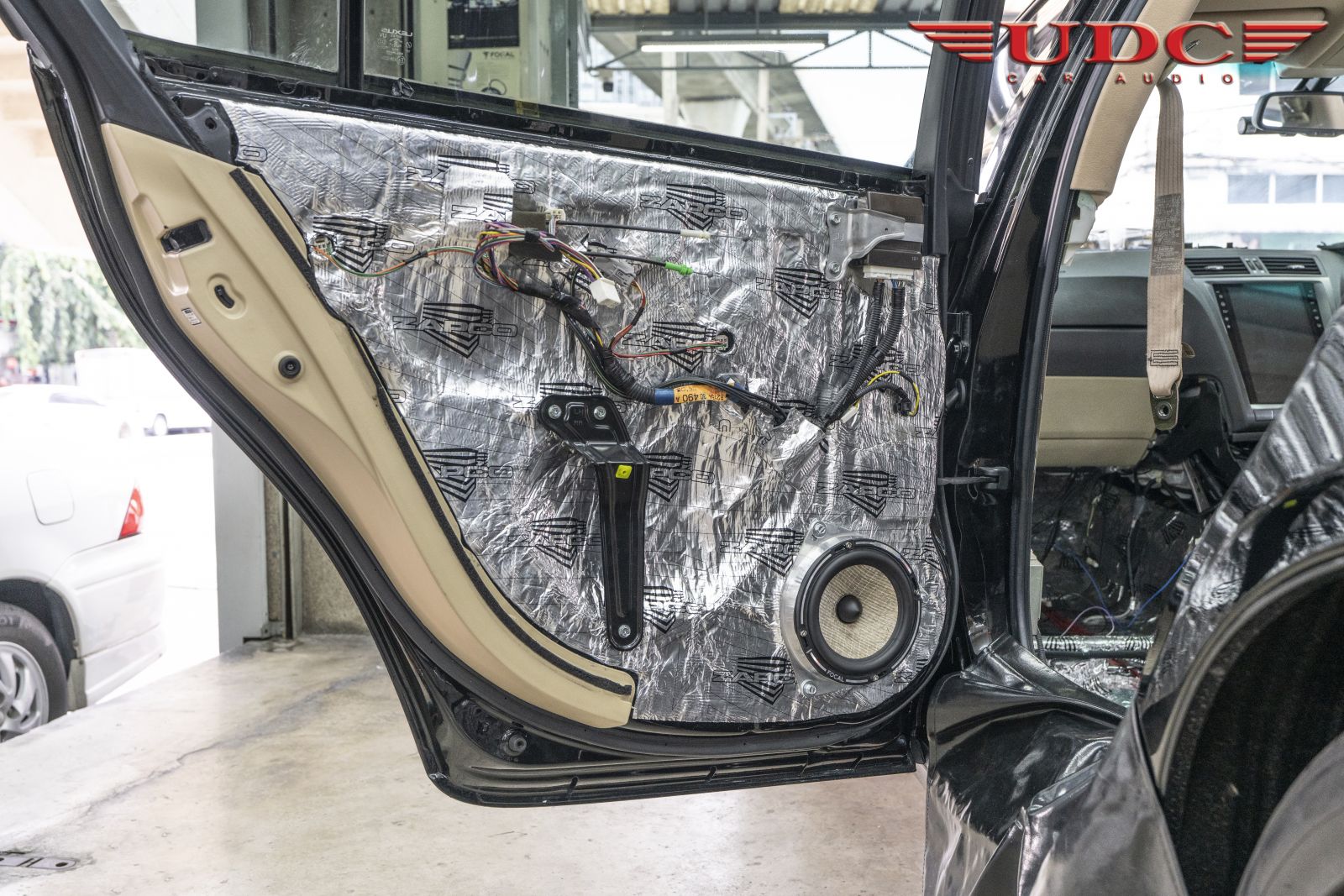

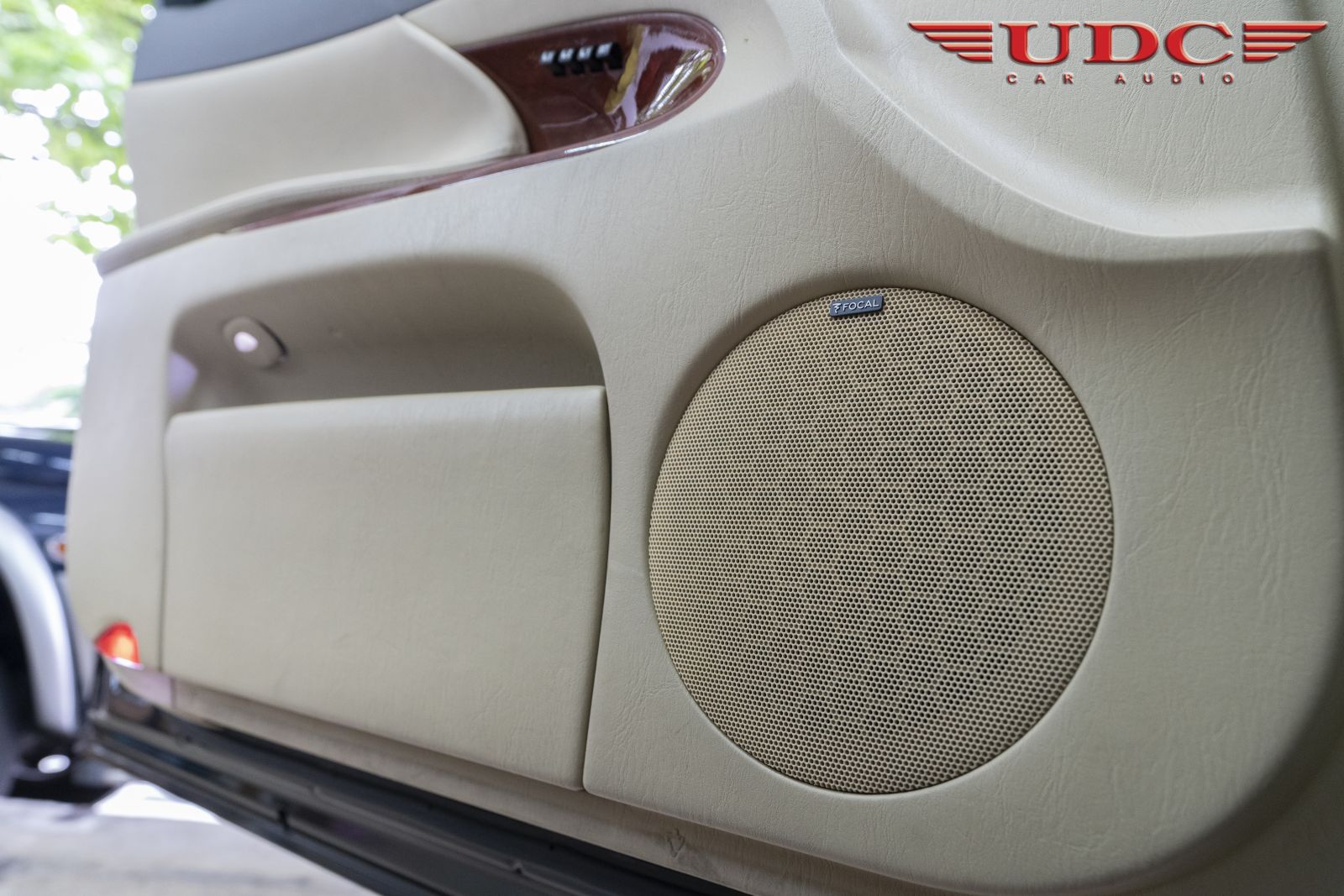

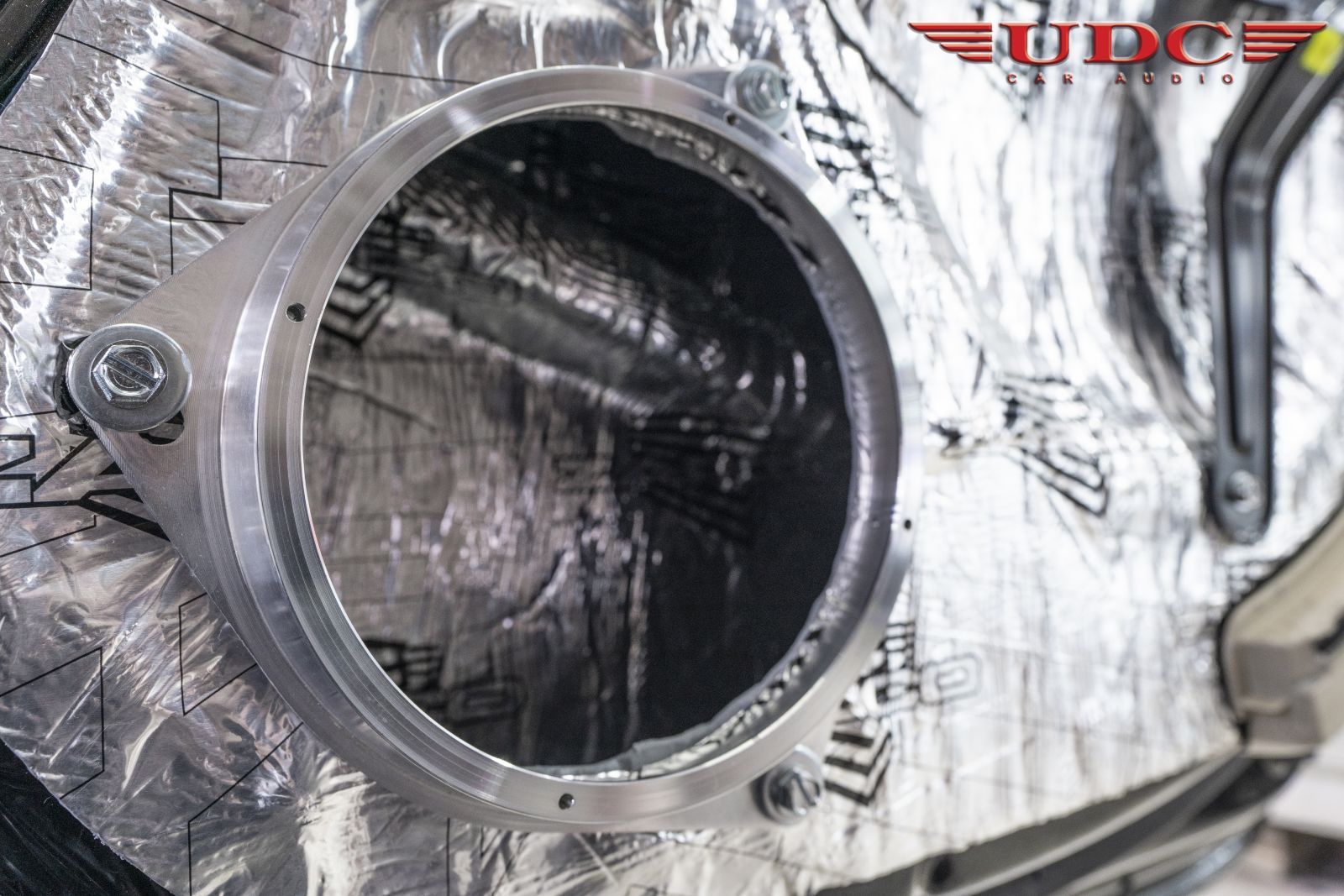

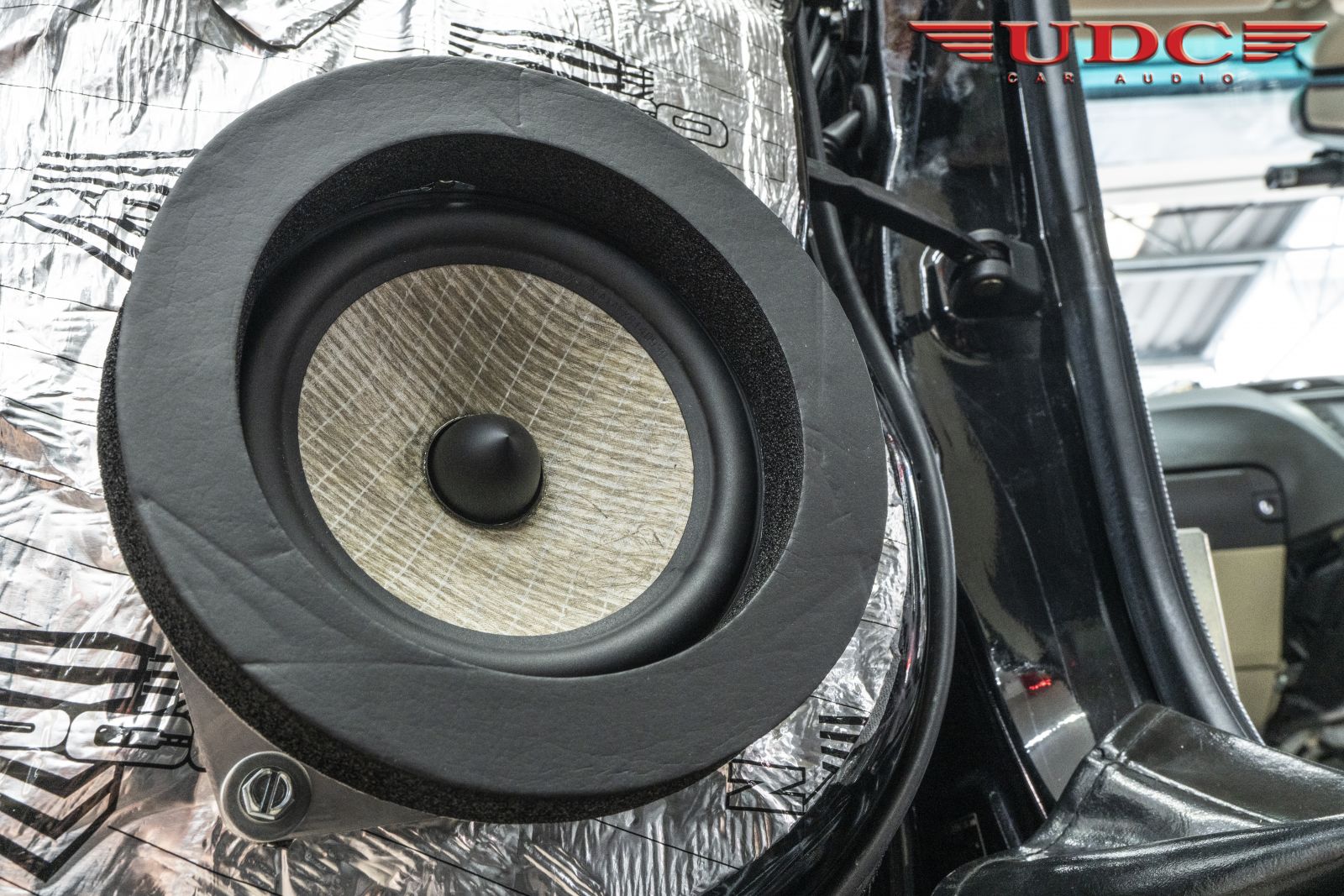

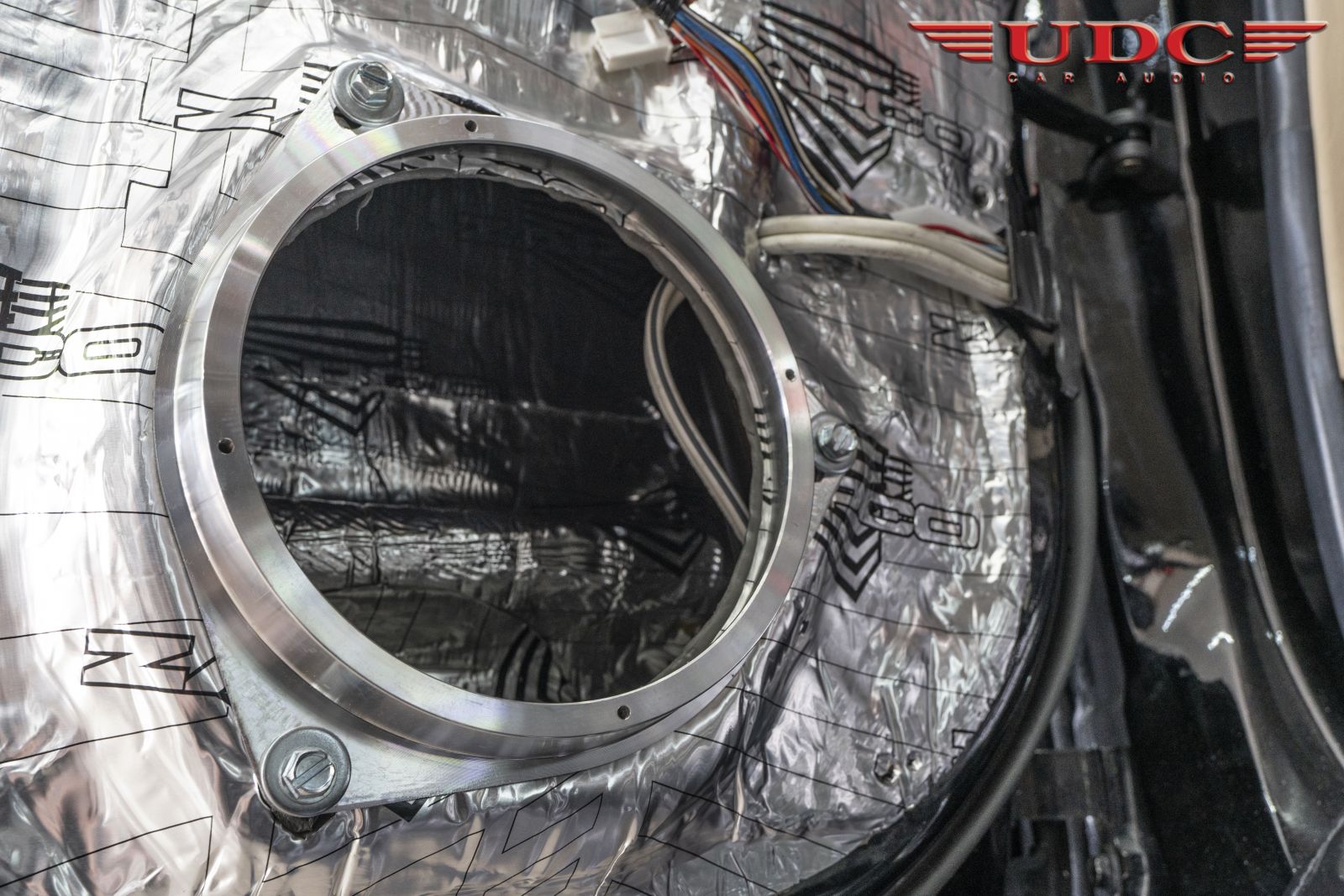

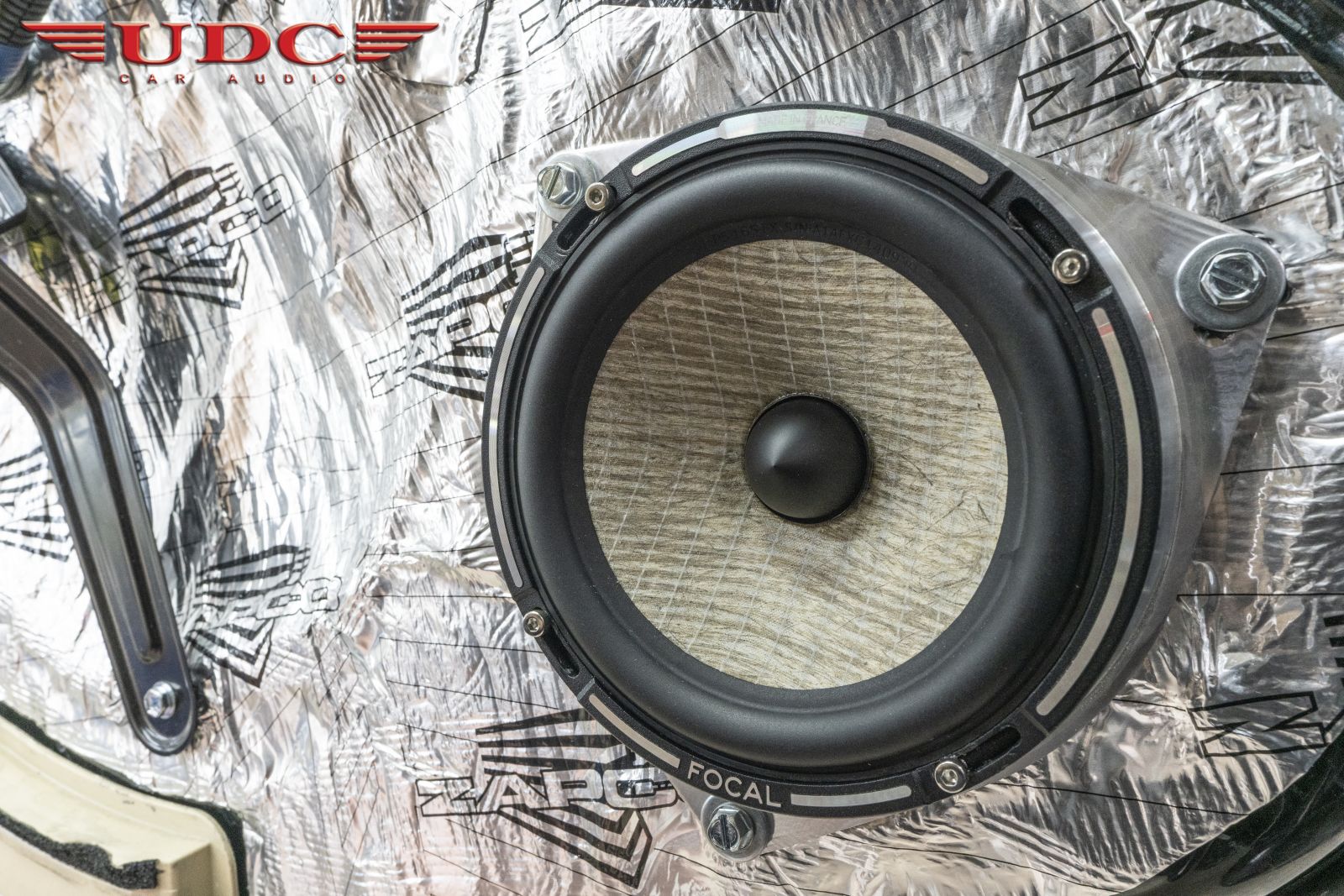

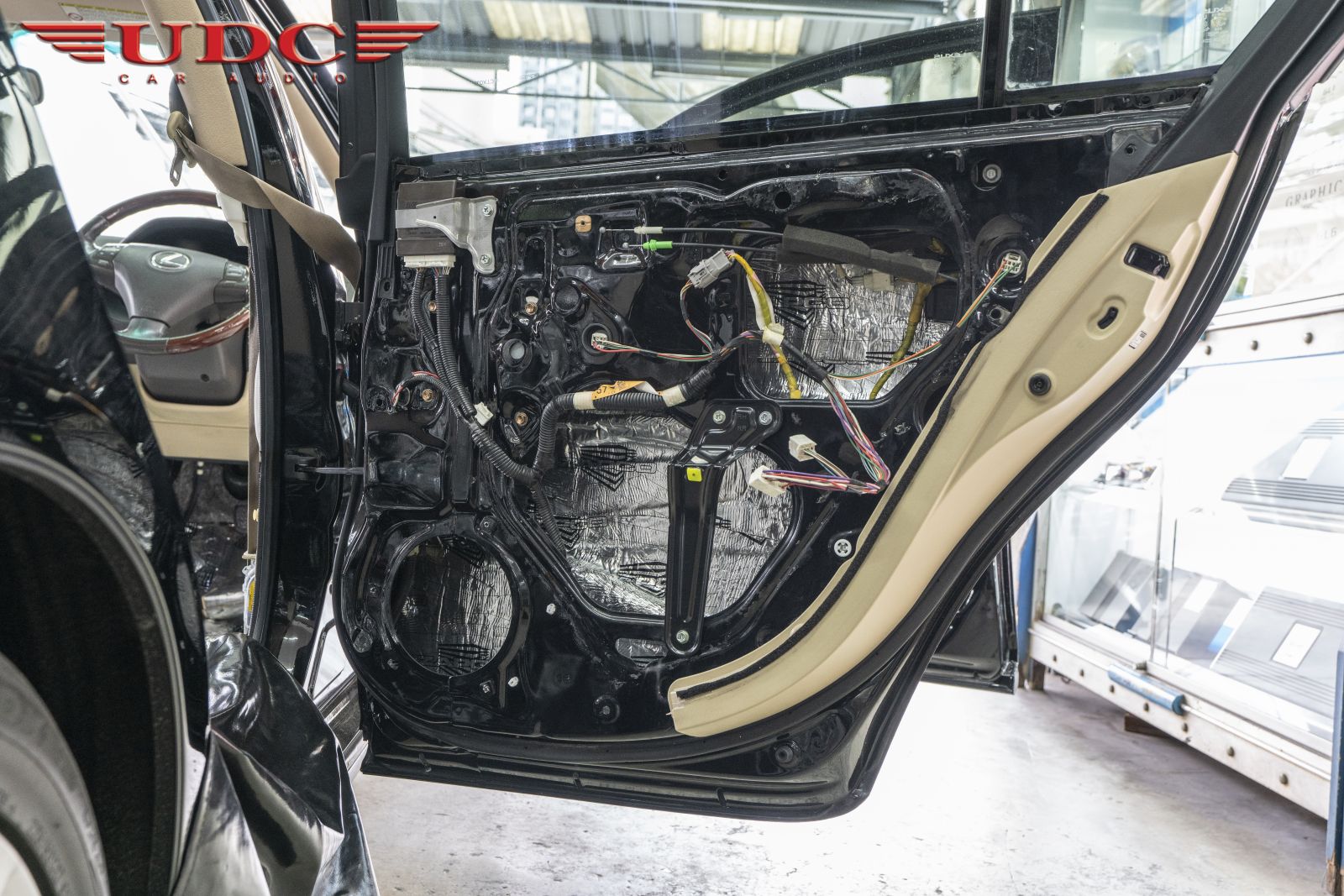

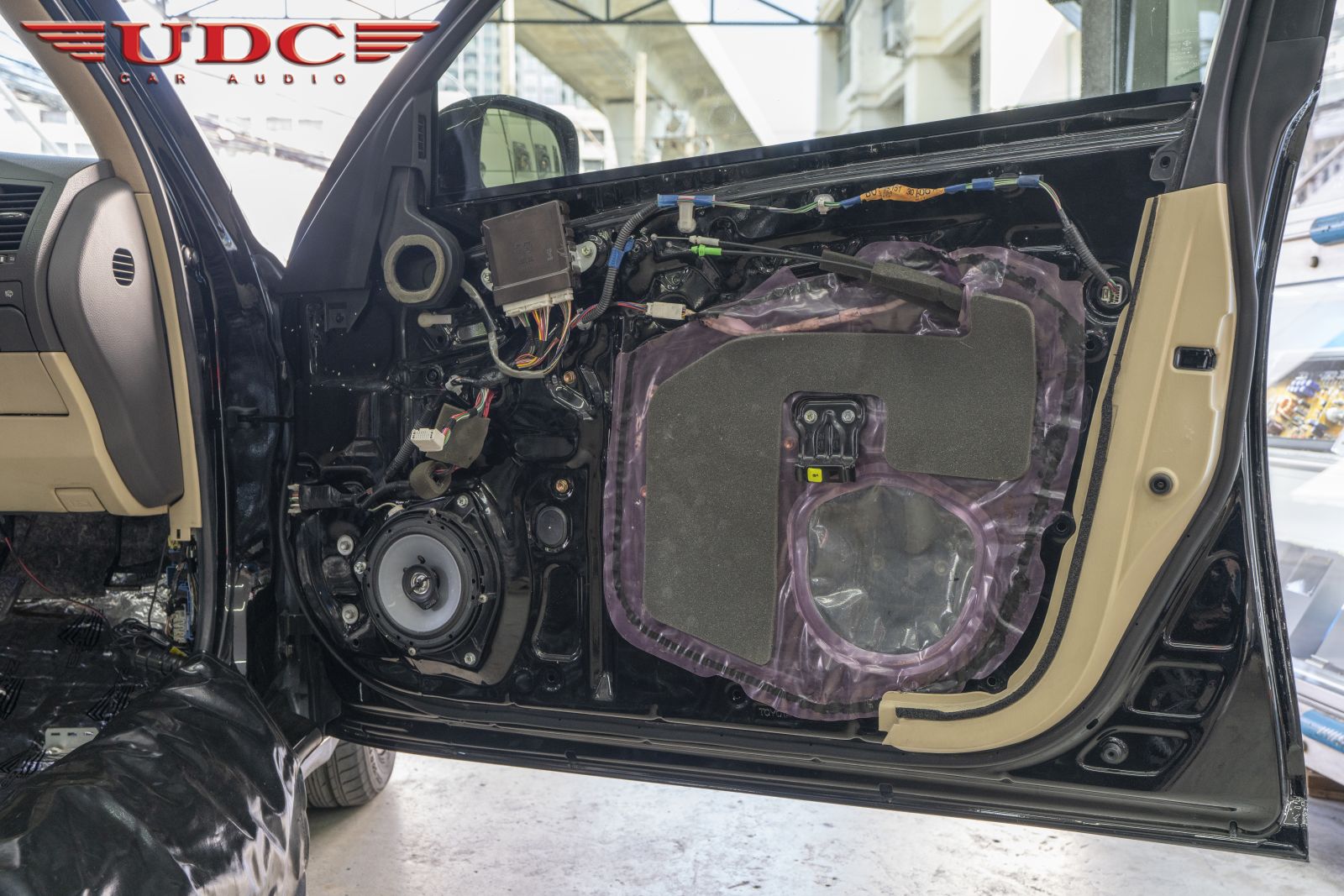

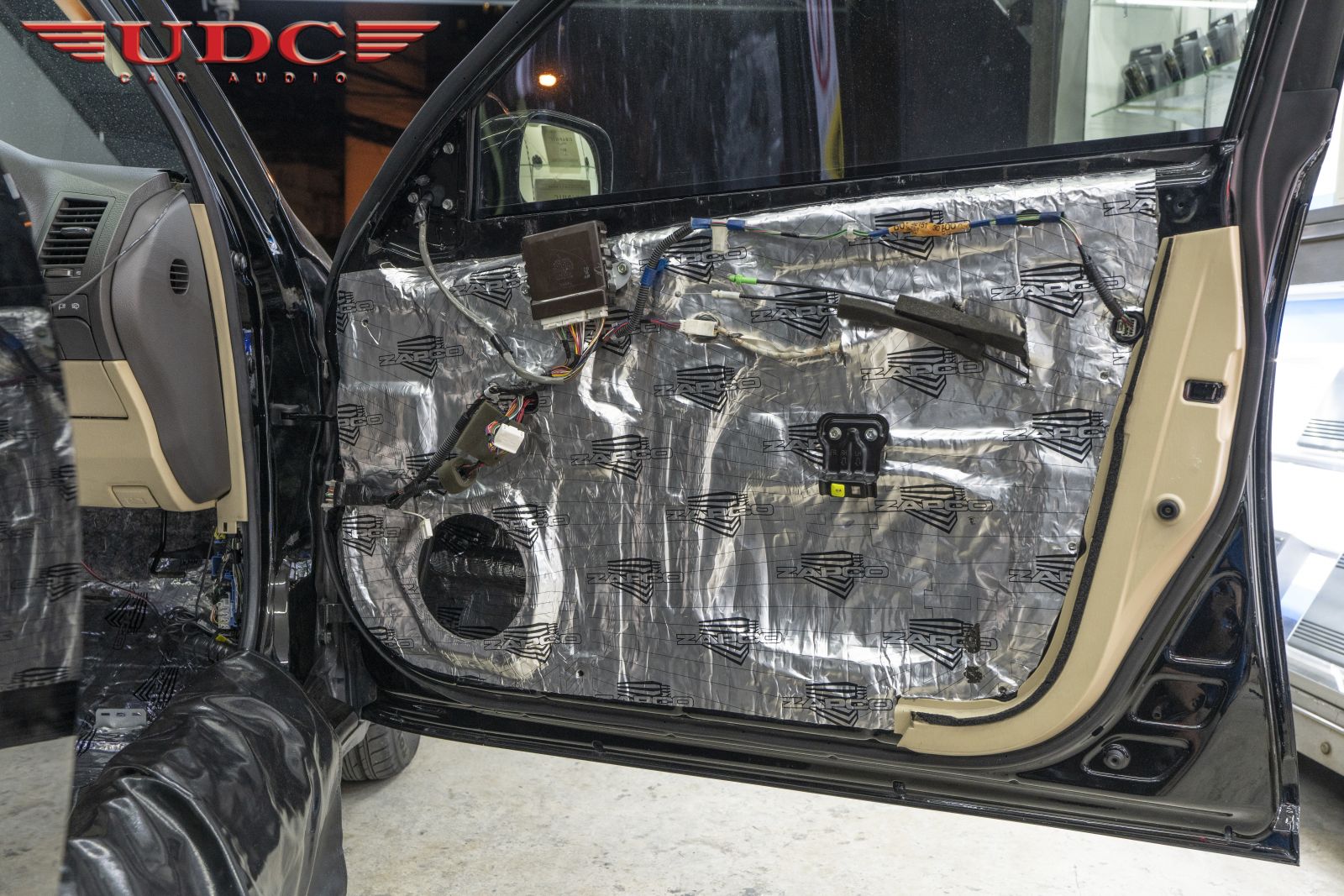

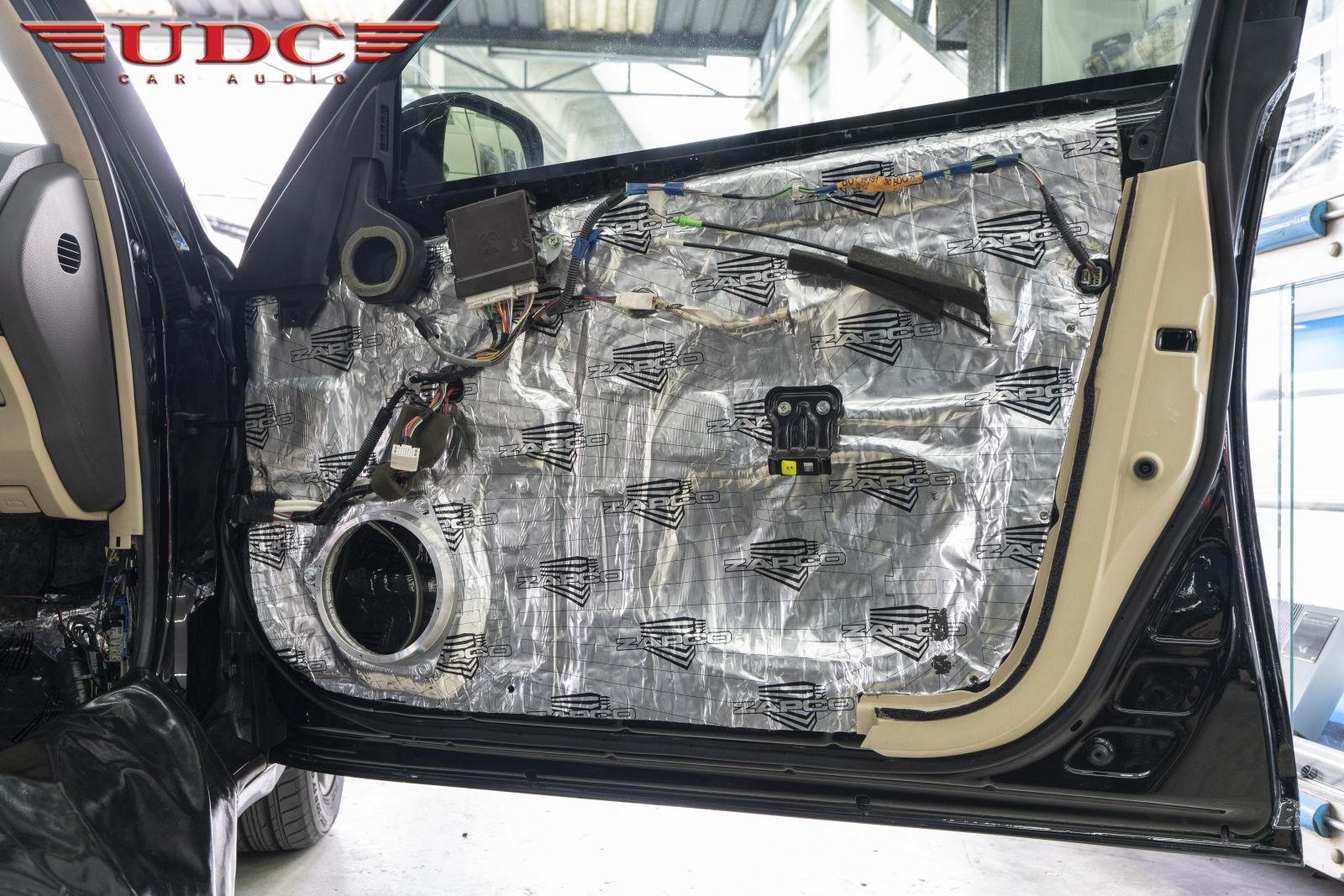

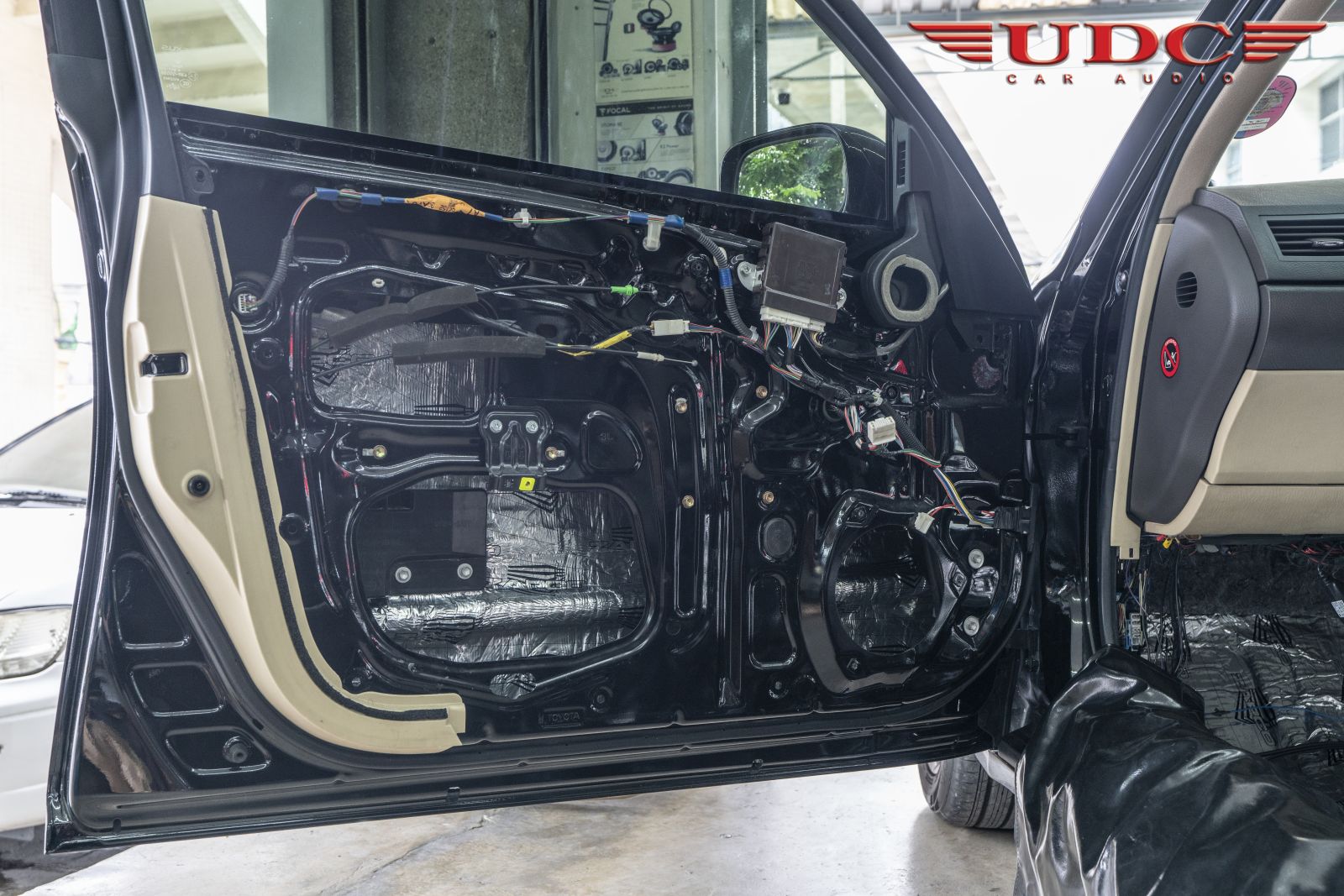

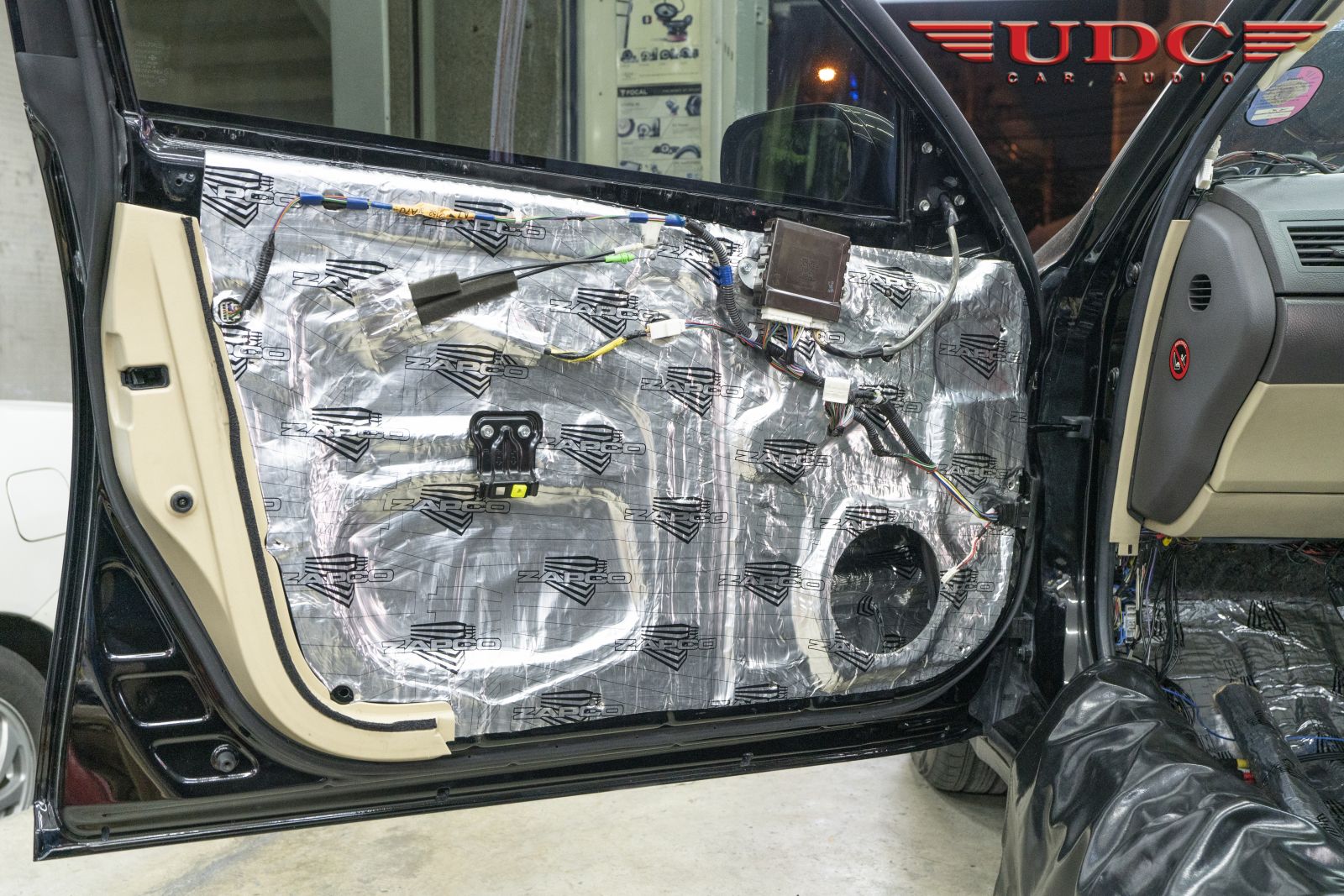

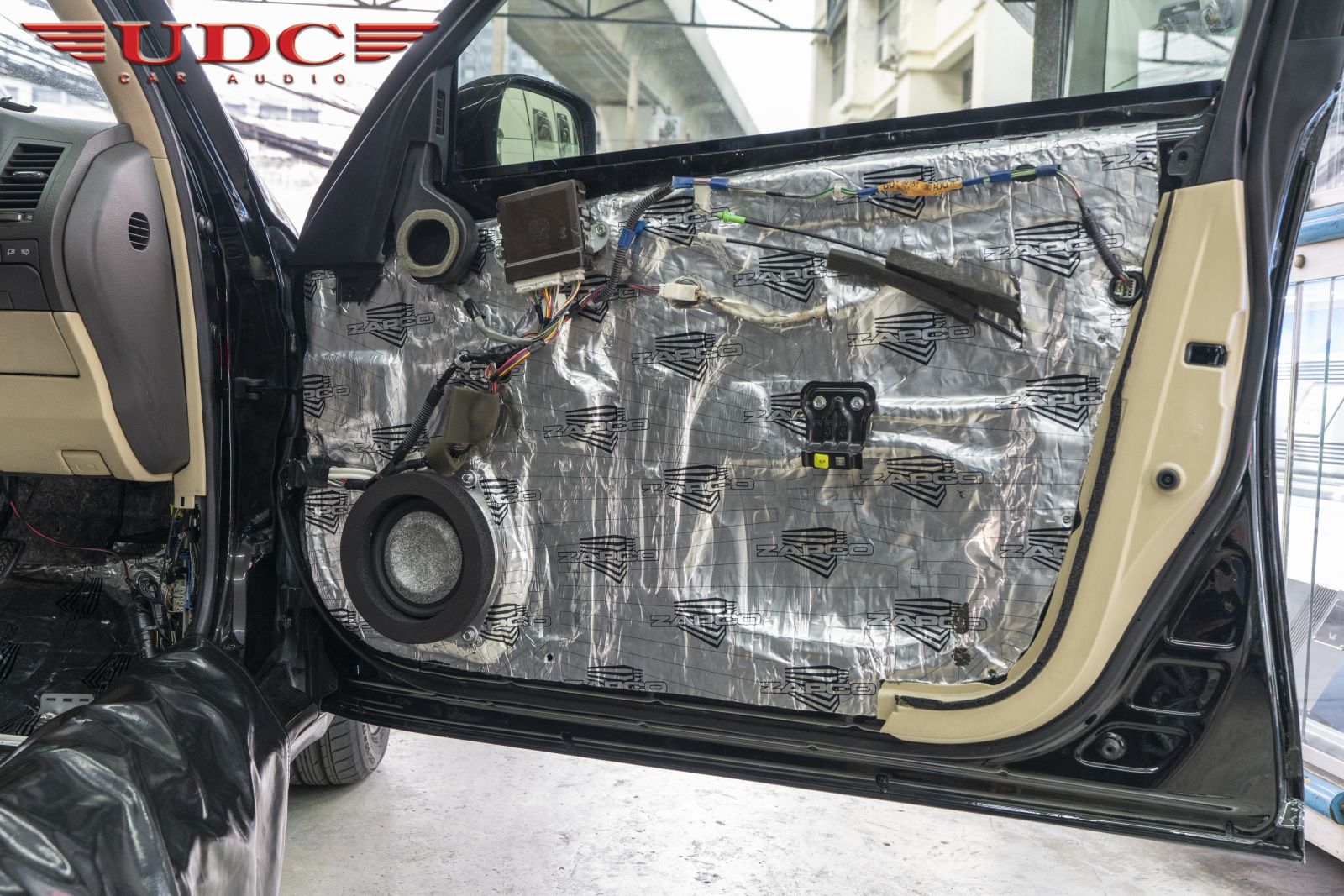

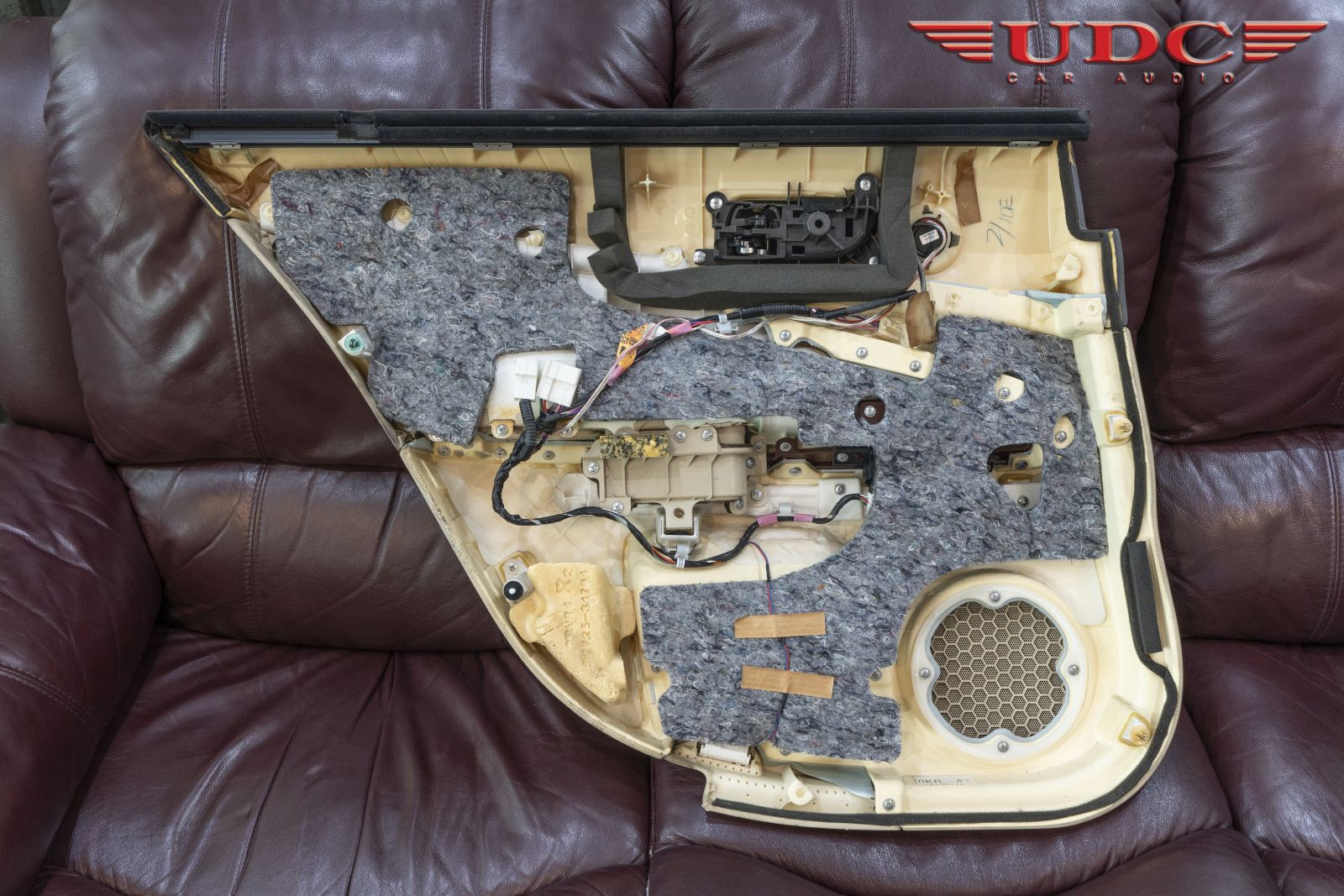

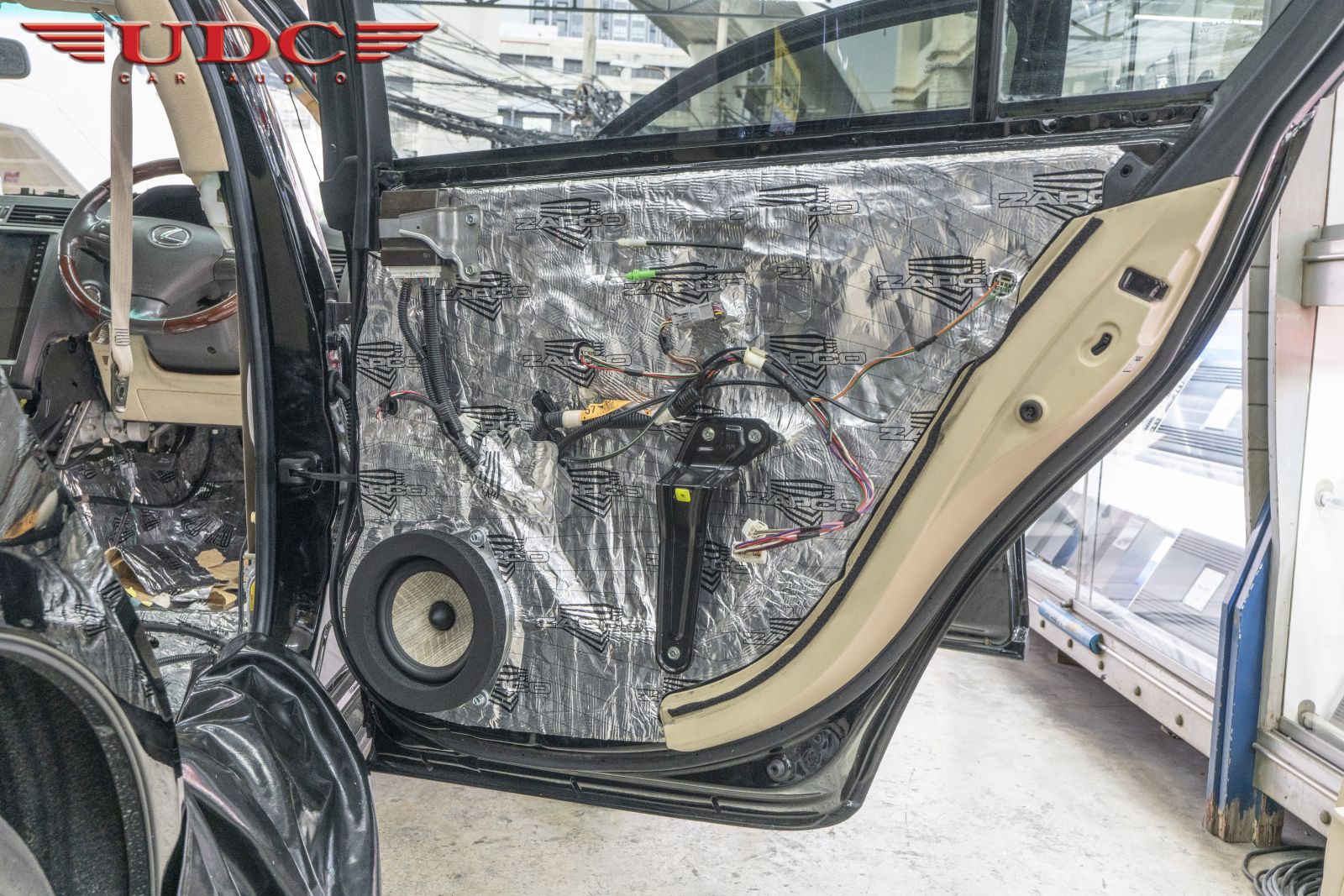

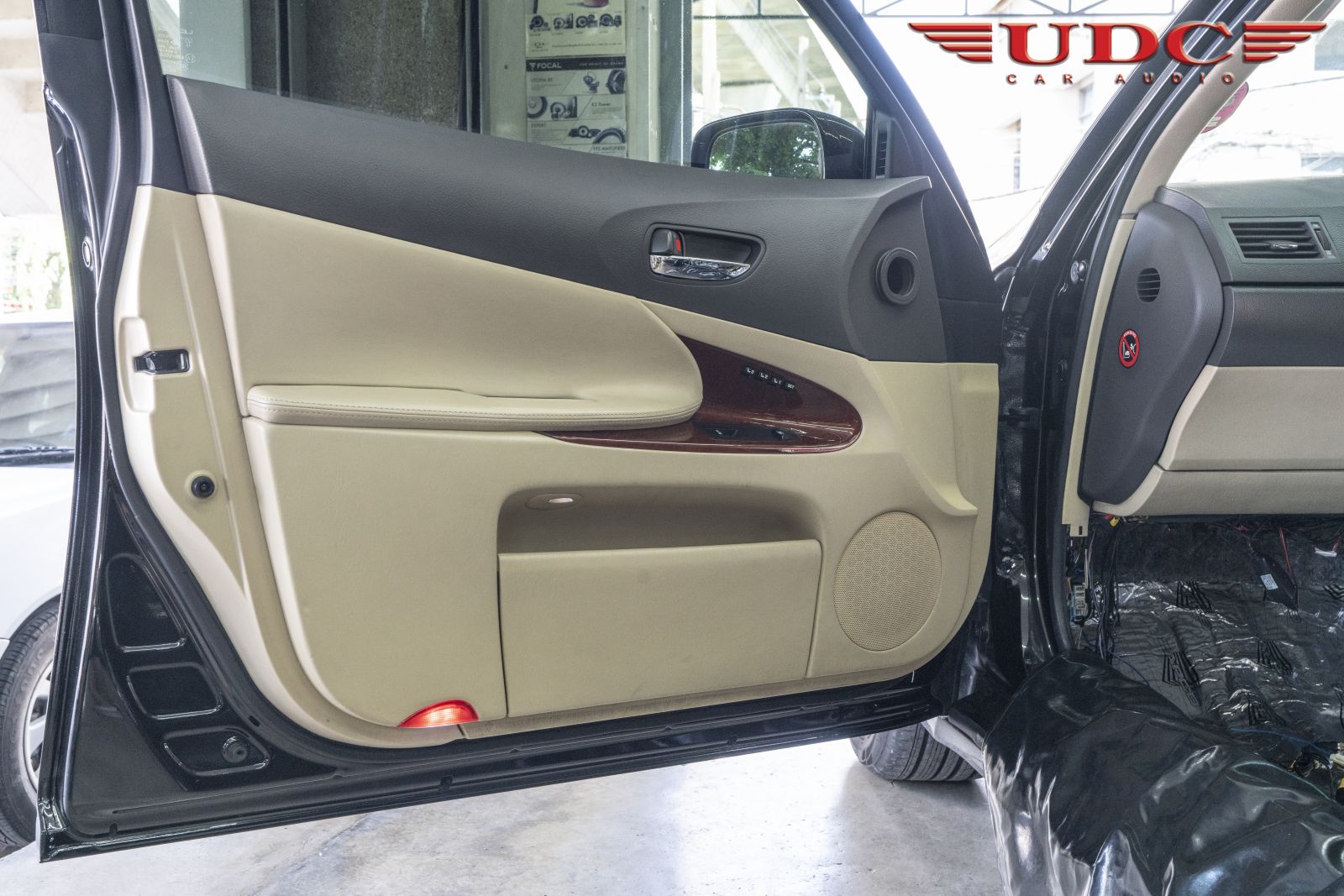

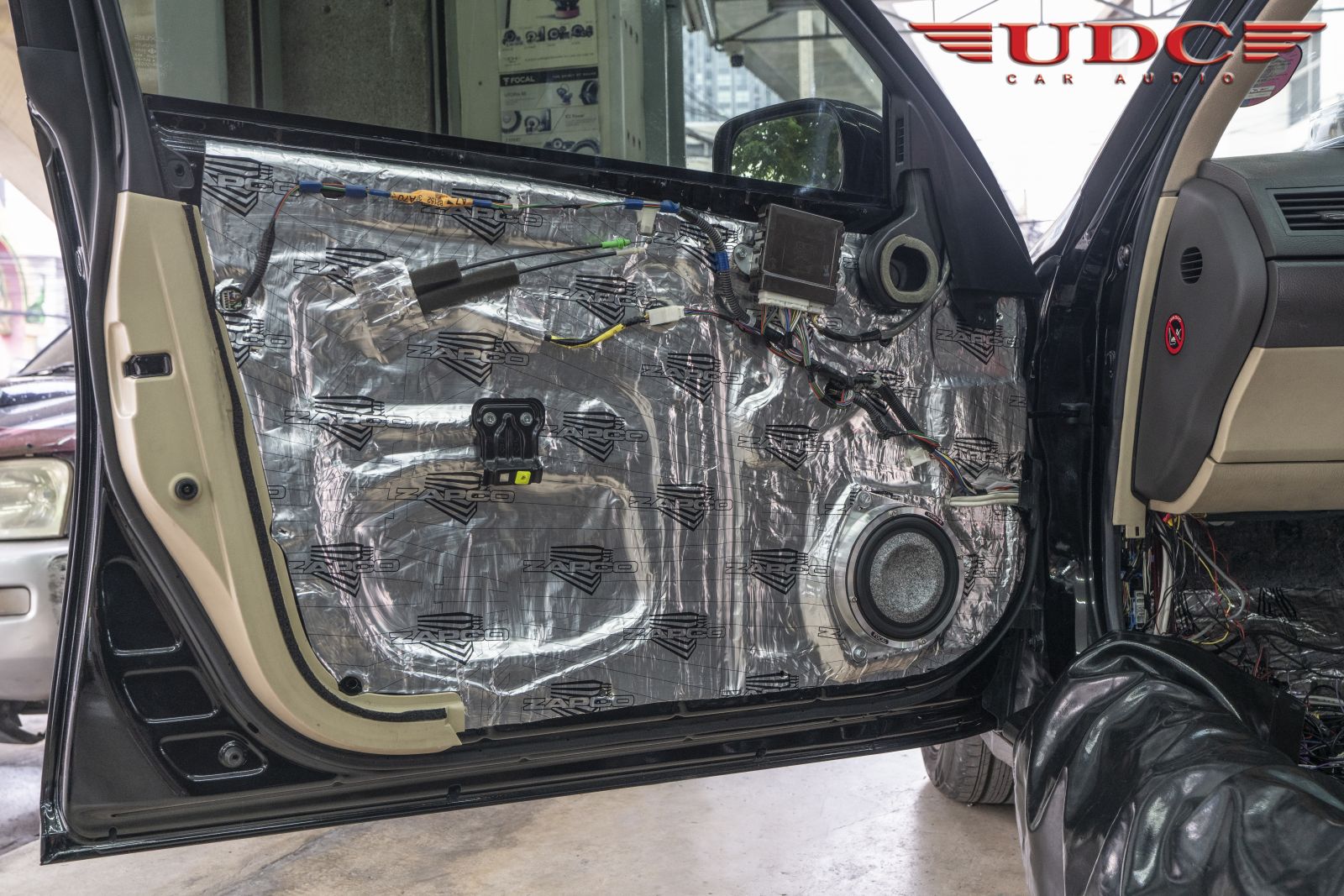

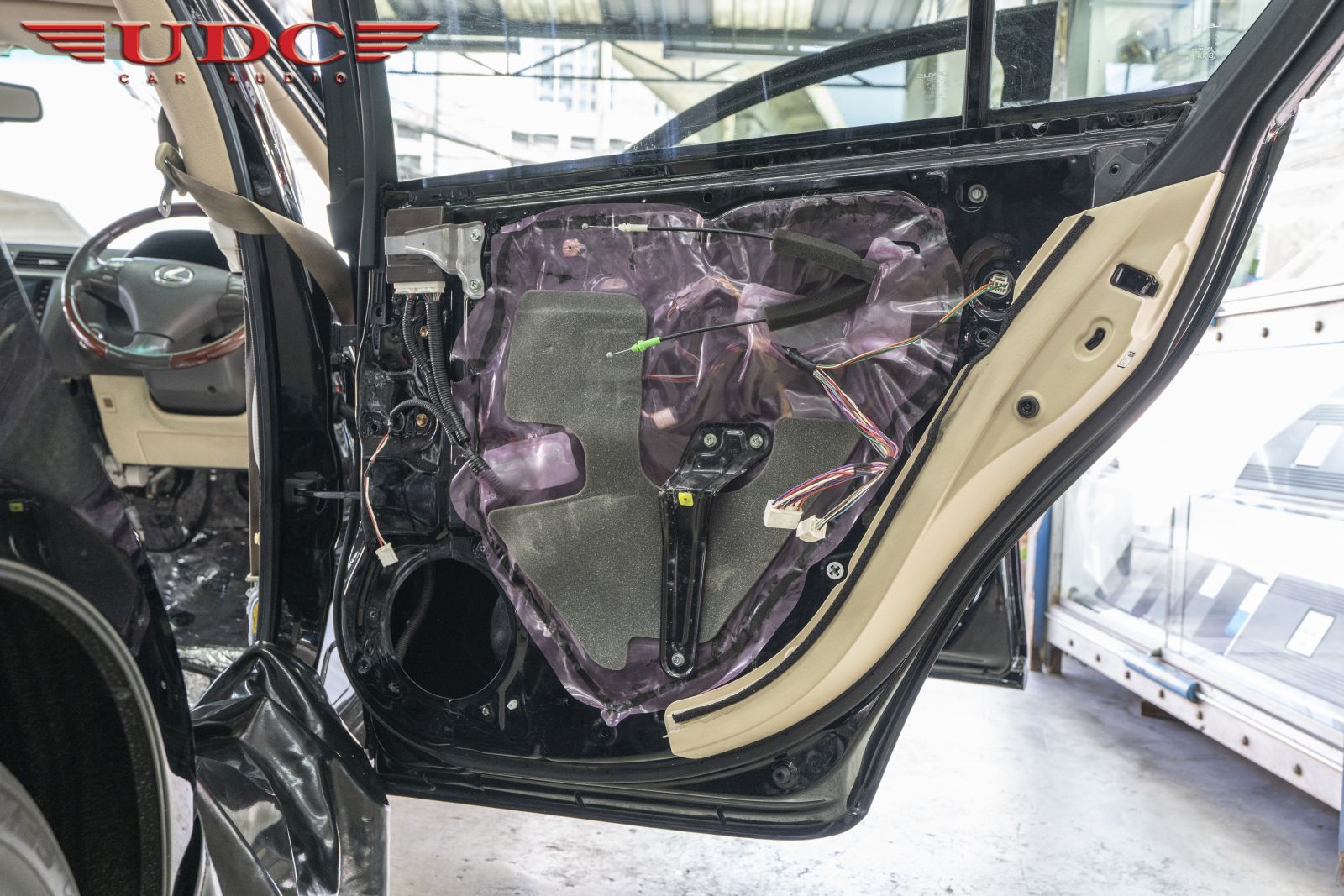

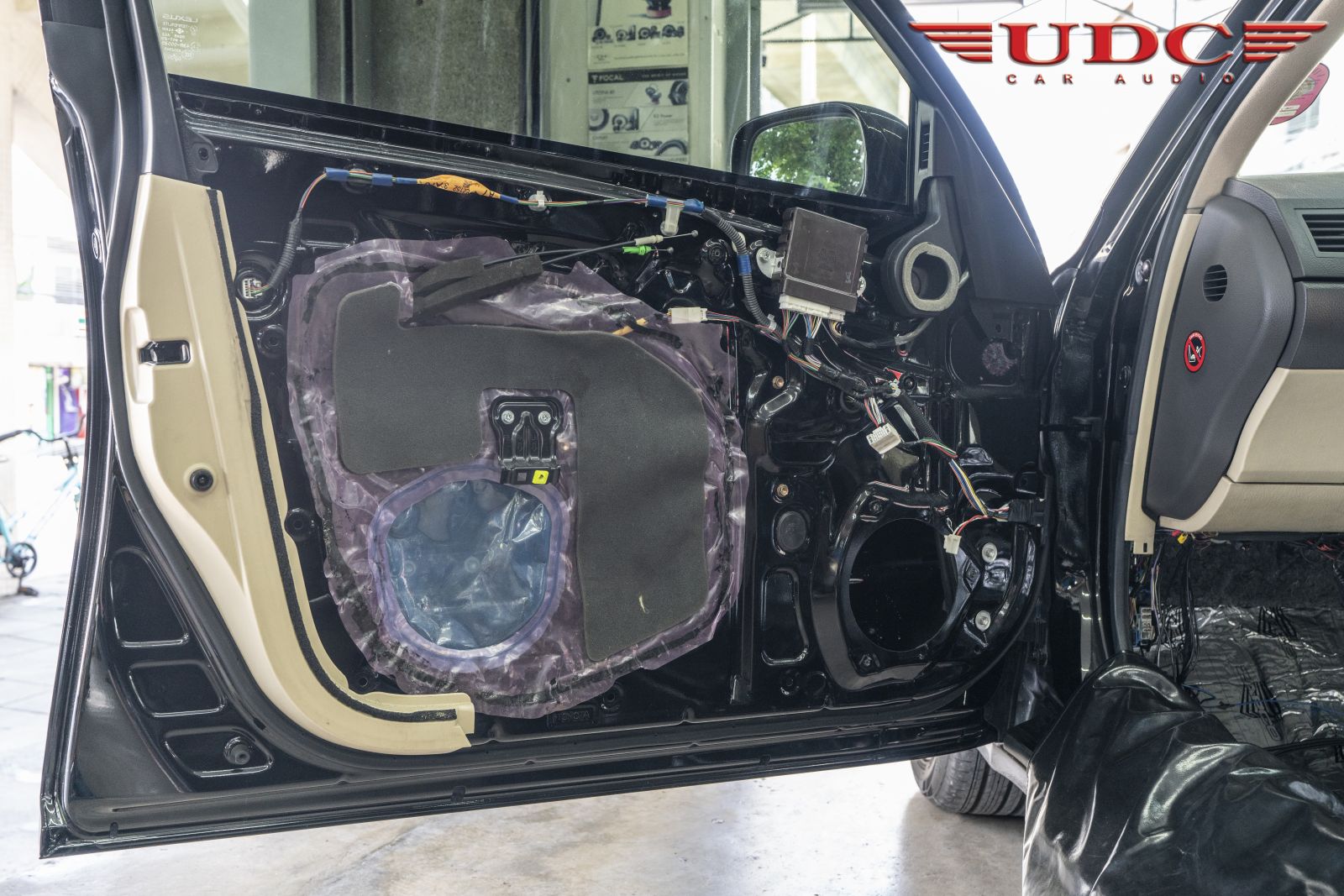

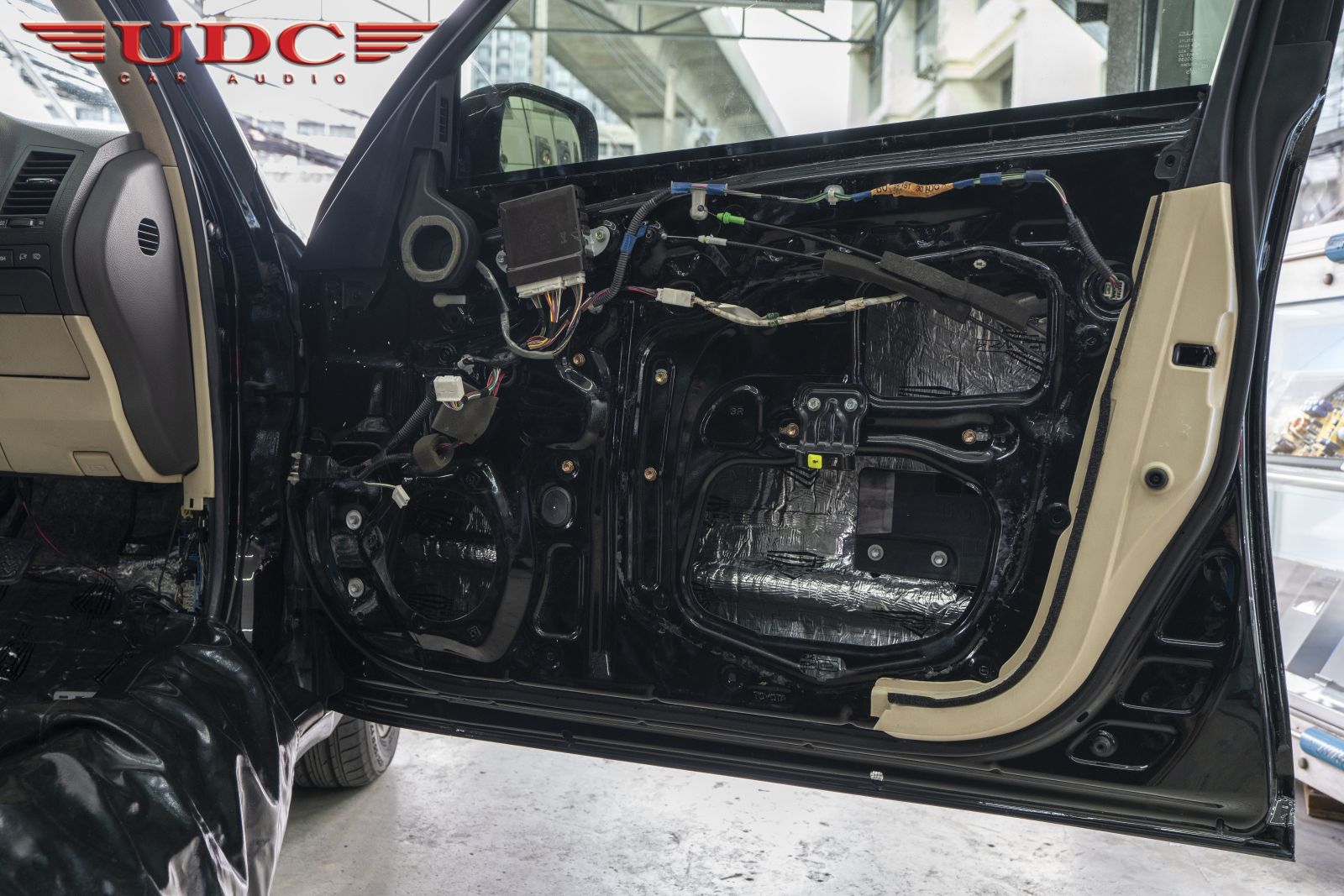

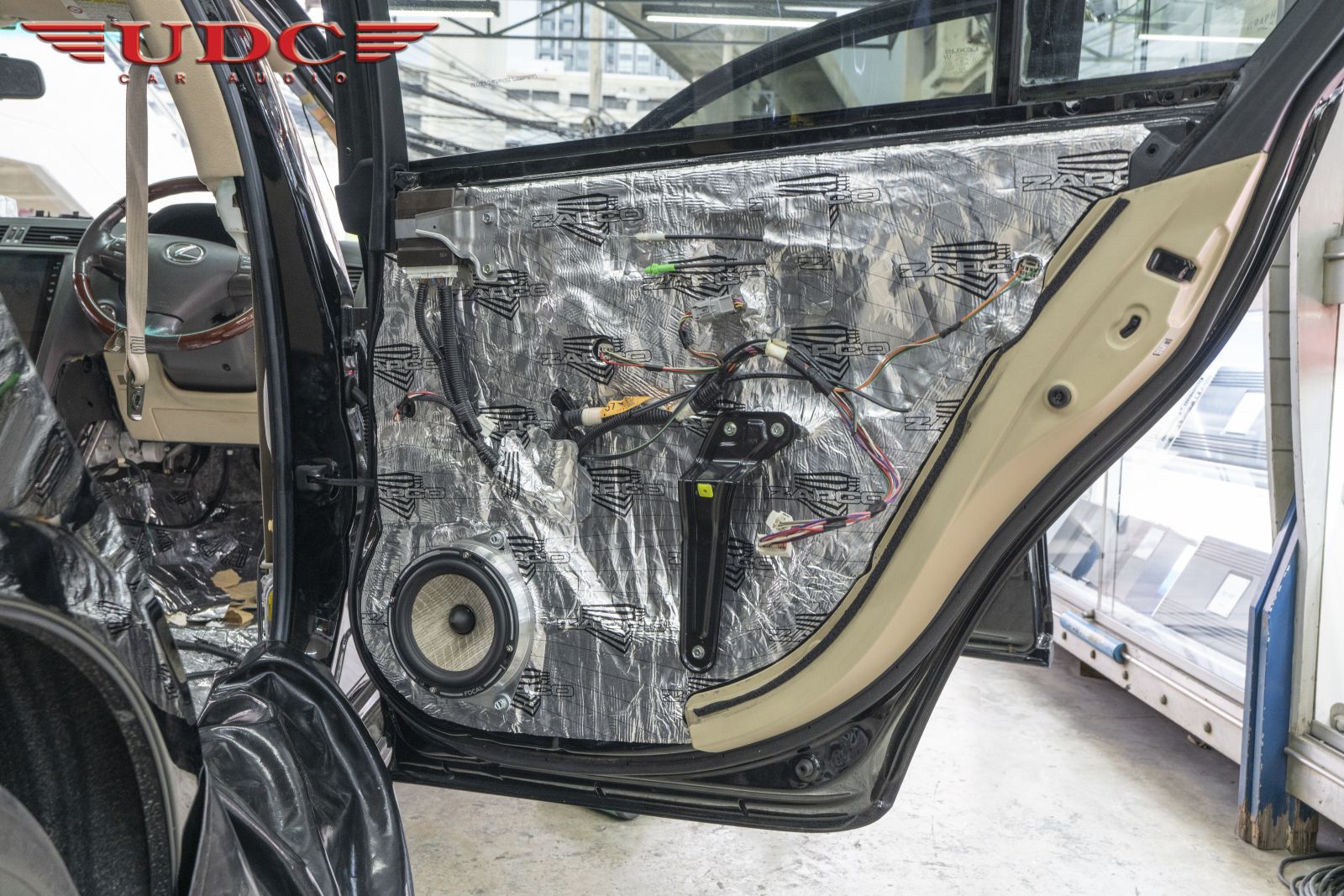

งานติดตั้ง SOUND DAMPING ที่แผงประตูหน้า

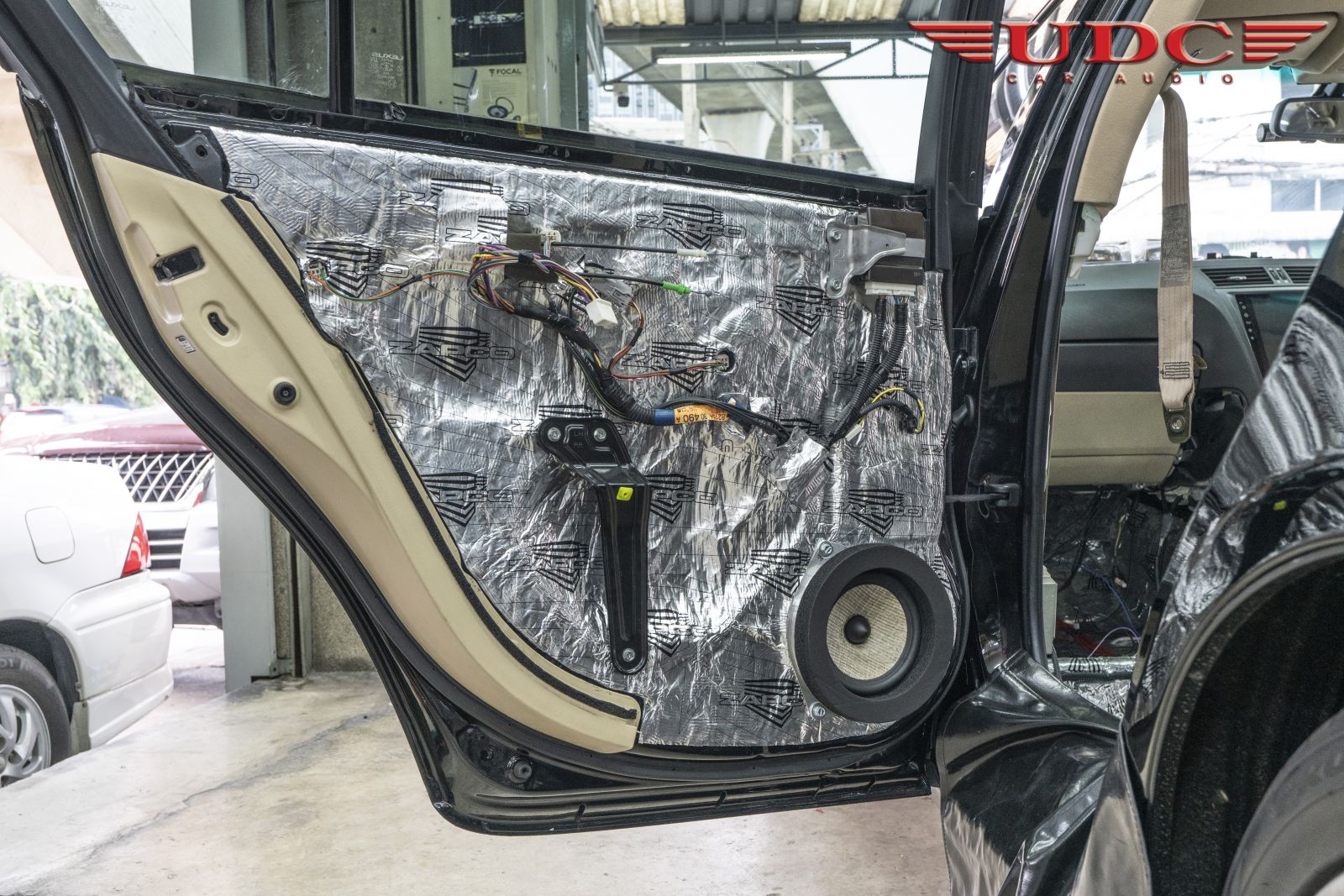

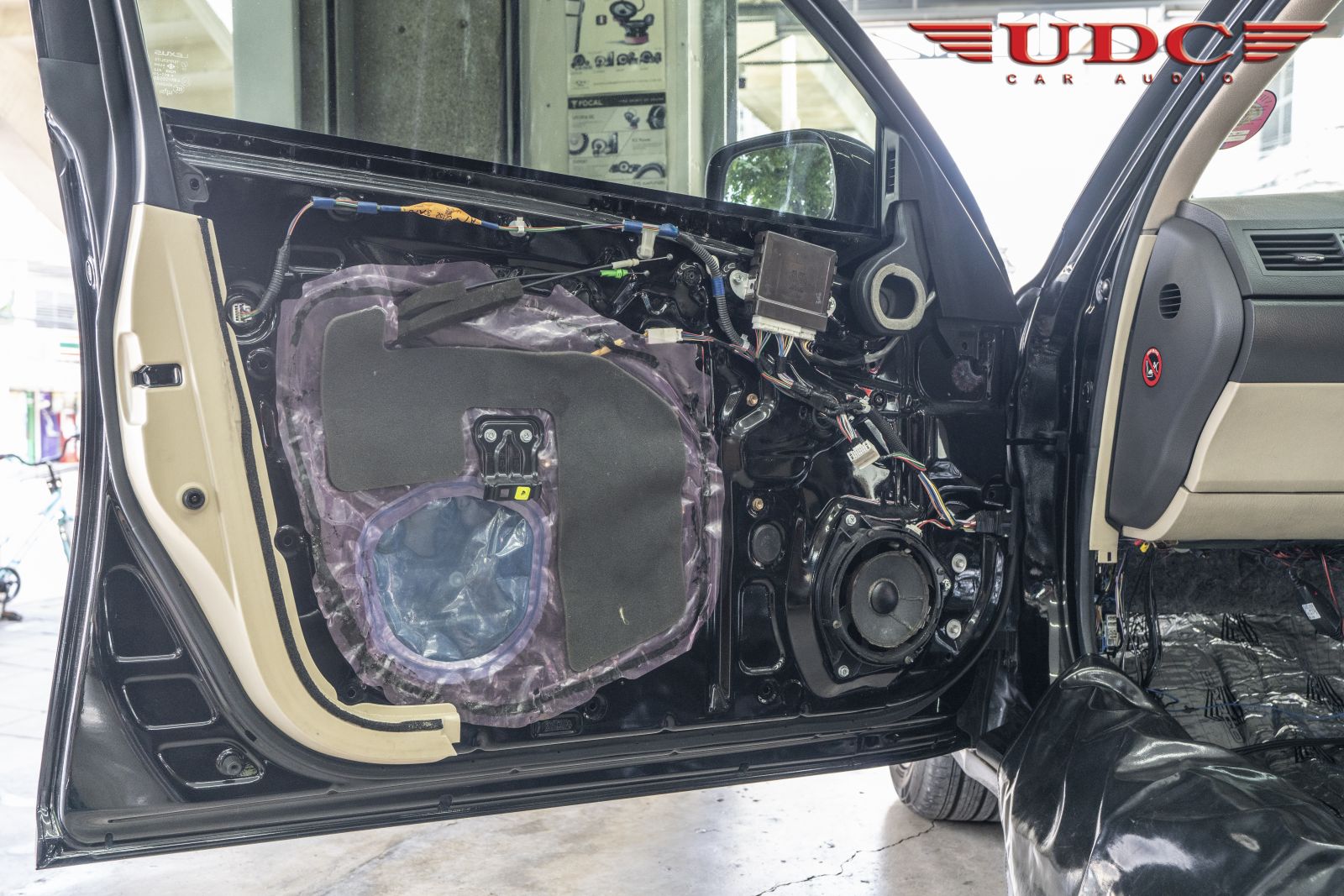

สำหรับงาน Damp ที่แผงประตูหน้าซ้ายและขวาของ LEXUS GS300 คันนี้ ด้วยแผ่น Damp ZAPCO ที่ Damp ทั้งด้านในและด้านนอก ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp แนบสนิทจนขึ้นเป็นโครงสร้างเหล็กของตัวรถ และในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น ทำให้สามารถ ลดเสียงรบกวนต่างๆ ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆ ของเสียงเพลงในรถมากขึ้น และยังสามารถ





















































































































































































































งานติดตั้งที่เน้นทุกรายละเอียด ไม่ปล่อยผ่านงานที่ไม่ได้คุณภาพ
ปรับจูน วัดและวิเคราะห์เสียงด้วยโปรแกรมที่ทันสมัยที่สุด
ให้คำปรึกษาในระบบเสียงจนมั่นใจว่าสินค้าที่เลือกถูกต้องตามความต้องการ
ดูแลงานติดตั้งและปรับจูนหลังการขายตลอดอายุการใช้งาน
