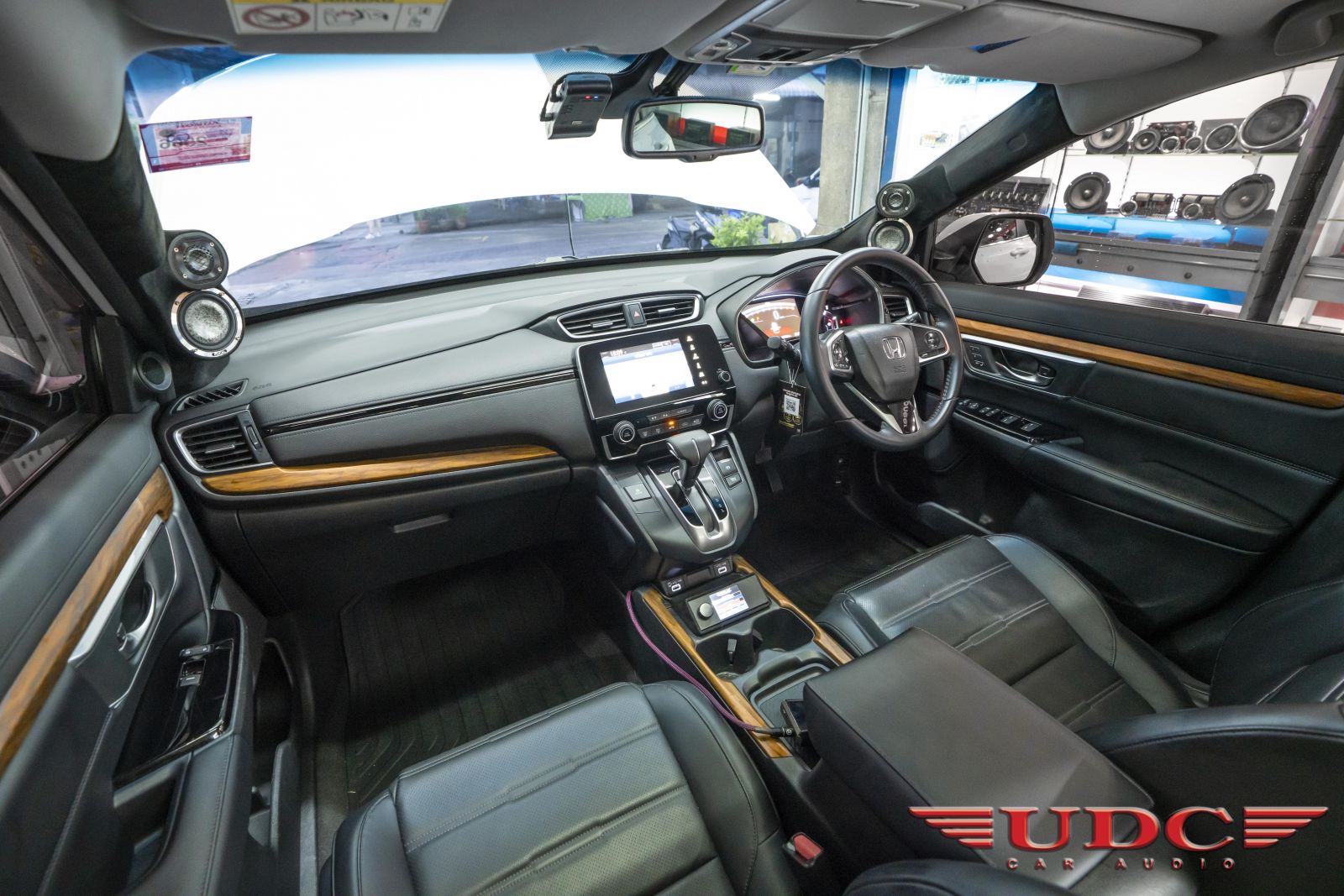

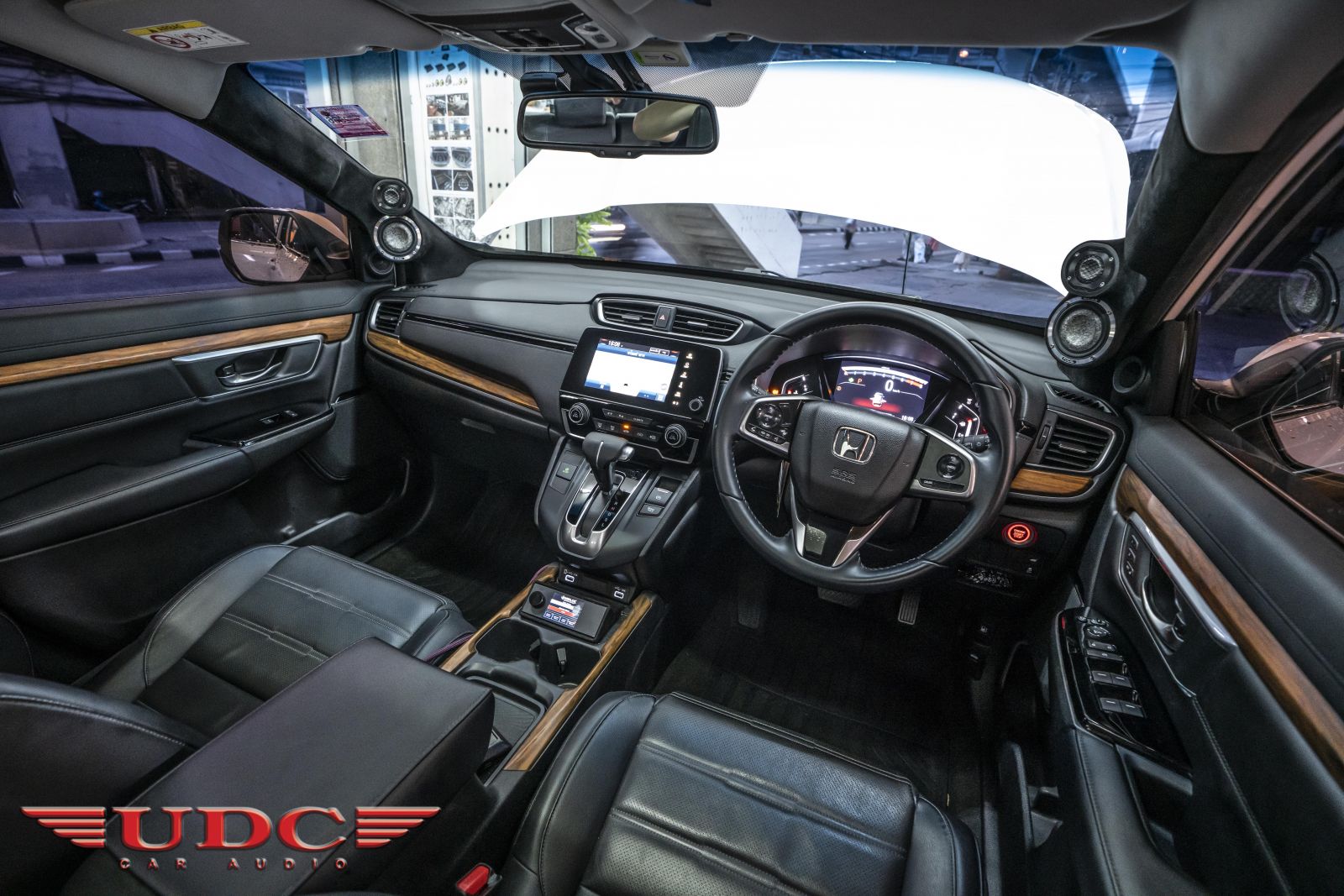

HONDA CR-V (G5)  กับชุดเครื่องเสียงในระบบ  Quad-Amp แบบ FRONT STAGE





โดยคันนี้เข้ามาติดตั้งชุดเครื่องเสียงโดยใช้ เครื่องเล่นเดิมของตัวรถ ส่งสัญญาณเข้า PROCESSOR

 HELIX DSP PRO MK2
เพื่อทำการปรับจูนเสียงในระบบเครื่องเสียงให้ได้ความสมบูรณ์แบบทั้งในด้านมิติ

และน้ำเสียงให้ถูกต้อง
ส่งสัญญาณต่อไปยัง
POWER AMP HARMOTECH M4  และ   POWER AMP

HARMOTECH M4
เป็นขุมกำลังในการขับลำโพงทั้งหมดในระบบโดยจะใช้  FOCAL UTOPIA M แบบ

 3 - WAY ACTIVE
ในรุ่น  UTOPIA M TBM , UTOPIA M 3.5WM , UTOPIA M 6WM   ในส่วนของ

ซับวูฟเฟอร์นั้นเลือกใช้เป็น  FOCAL UTOPIA M 10WM
  ขนาด 10" ที่ให้การเชื่อต่อเสียงได้ไร้รอยต่อ

เป็นอย่างดีครับ โดยคันนี้จะมีการใส่ แบตเตอรี่  BATTERY STINGER SPP680  ซ่อนเอาไว้ที่ด้านล่าง

ของแผง AMP ในส่วนของชุดสายนั้นก็จะใช้เป็นสายของ  TCHERNOV CABLE  ทั้งระบบครับ

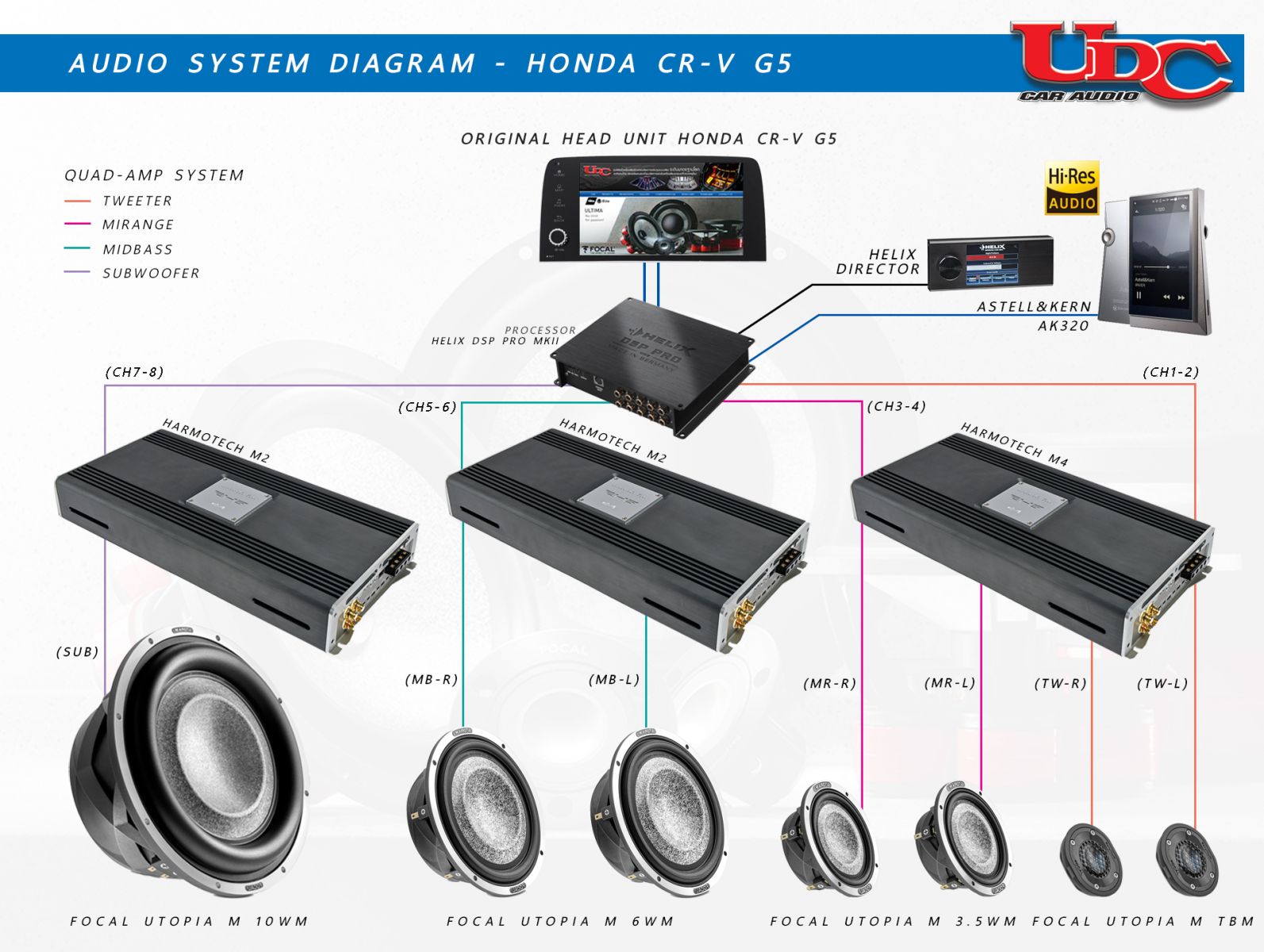

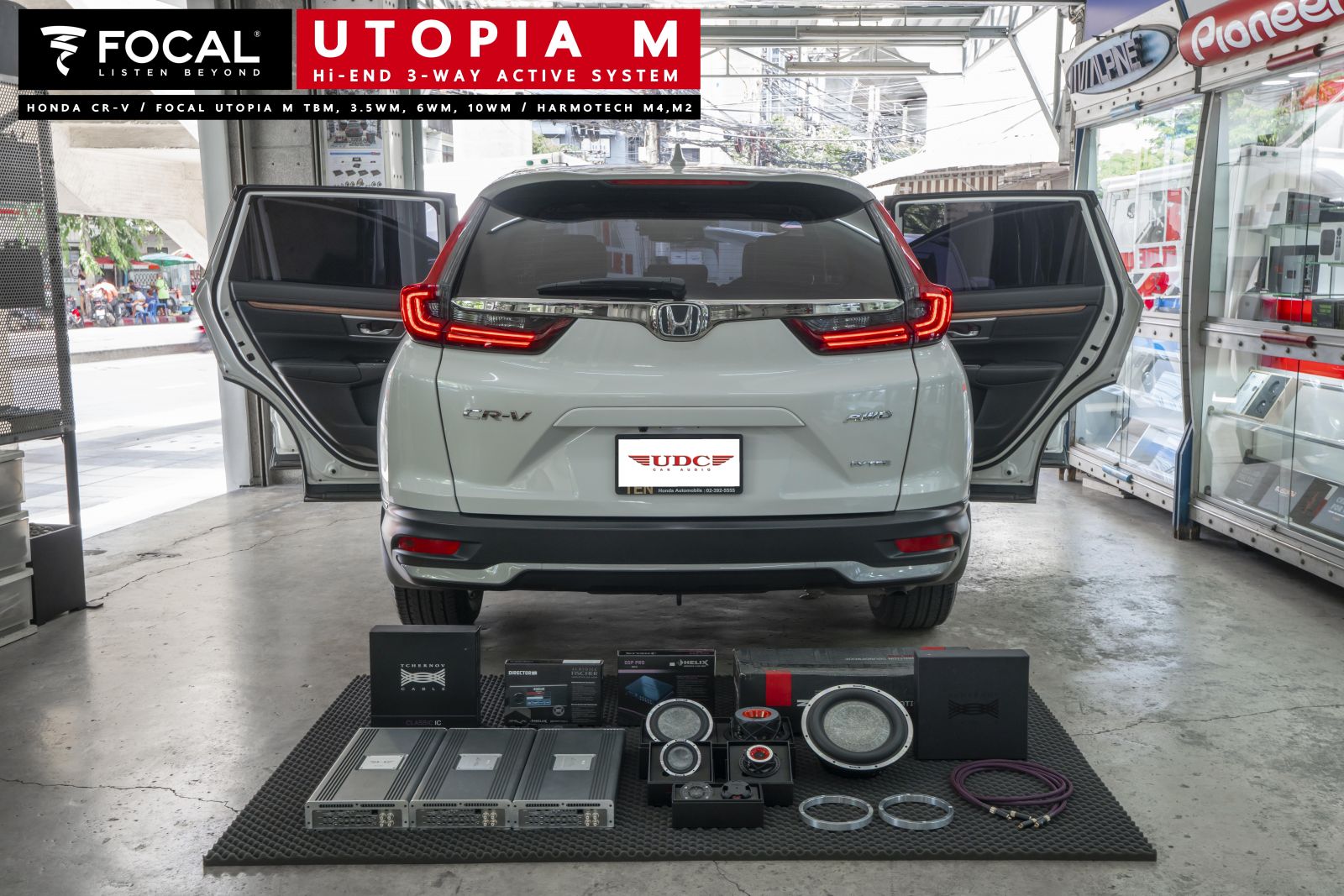

อุปกรณ์เครื่องเสียงในระบบทั้งหมดจะประกอบไปด้วย

1.  ORIGINAL HEAD UNIT  HONDA CR-V (G5)


2.  ASTELL & KERN   AK320 (DAP)


3.  HELIX  DSP PRO MKII (DSP 10CH)

4.  HARMOTECH   M4 (TW & MR)

5.
HARMOTECH   M2 (MB)



6.  HARMOTECH   M2 (SUB)


7.  FOCAL UTOPIA M TBW  (TW) (F)


8.  FOCAL UTOPIA M 3.5W  (MR) (R)


9.  FOCAL UTOPIA M 6.5W  (MB) (R)


10.  FOCAL UTOPIA M 10W  (SUB)



11.  HARMOTECH  FUSE HOLDER GP3 ( 2 SET )

12.  HARMOTECH  FUSE ANL 100A (8 SET)


13. แผ่น Damp  ZAPCO  VIBRATION SOUNDPROOF  2 Layer ที่ประตูหน้า,หลัง

14.  ZENISS  ZAlu6 ฐานรองลำโพงแบบ ALUMINIUM (F)

15.  ZENISS  ABSORBER ที่แผงประตูหน้ารถ ซ้ายและขวา

16.  ZENISS  Silent Sphere แผ่นกันเสียงก้องที่หน้าลำโพง


17.  ZENISS   FUSE HOLDER FUSEBOX 8 (Gold)


18.  ZENISS  P4 หางปลาเข้าขั้วแบบทองเหลืองชุบทอง 24K



19. เสา A-PILLAR 3 WAY By  UDC CAR AUDIO



20. BATTERY  STINGER SPP680







ชุดสาย TCHERNOV CABLE ทั้งระบบ


21. สายไฟ รุ่น STANDARD 0 POWER 4AWG (BRC) ( 12M ) (MAIN)


22. สายไฟ รุ่น STANDARD 4 POWER 4AWG (BRC) ( 10M ) (AMP)


23. สายไฟ รุ่น PRO MOUNTING WIRE (REMOTE) (BRC) ( 10M ) (REMOTE)


24. สายสัญญาณ  CLASSIC IC  1.65M (5 SET)



25. สายลำโพง  ORIGINAL 2 SC  (TW,MB,SUB) (12WWG) (BRC) ( 45M ) (12AWG)


26. บัดกรีเข้าอุปกรณ์ต่างๆ ทั้งระบบด้วยตะกั่วเงิน TCHERNOV SFS/AG Super Flux Silver Solder for Audio

27. สาย AUX CLASSIC SERIES + หัว VIABLUE 3.5mm





       สามารถชมขั้นตอนการติดตั้ง Step By Step จากภายในอัลบัมด้านล่างได้เลยครับ

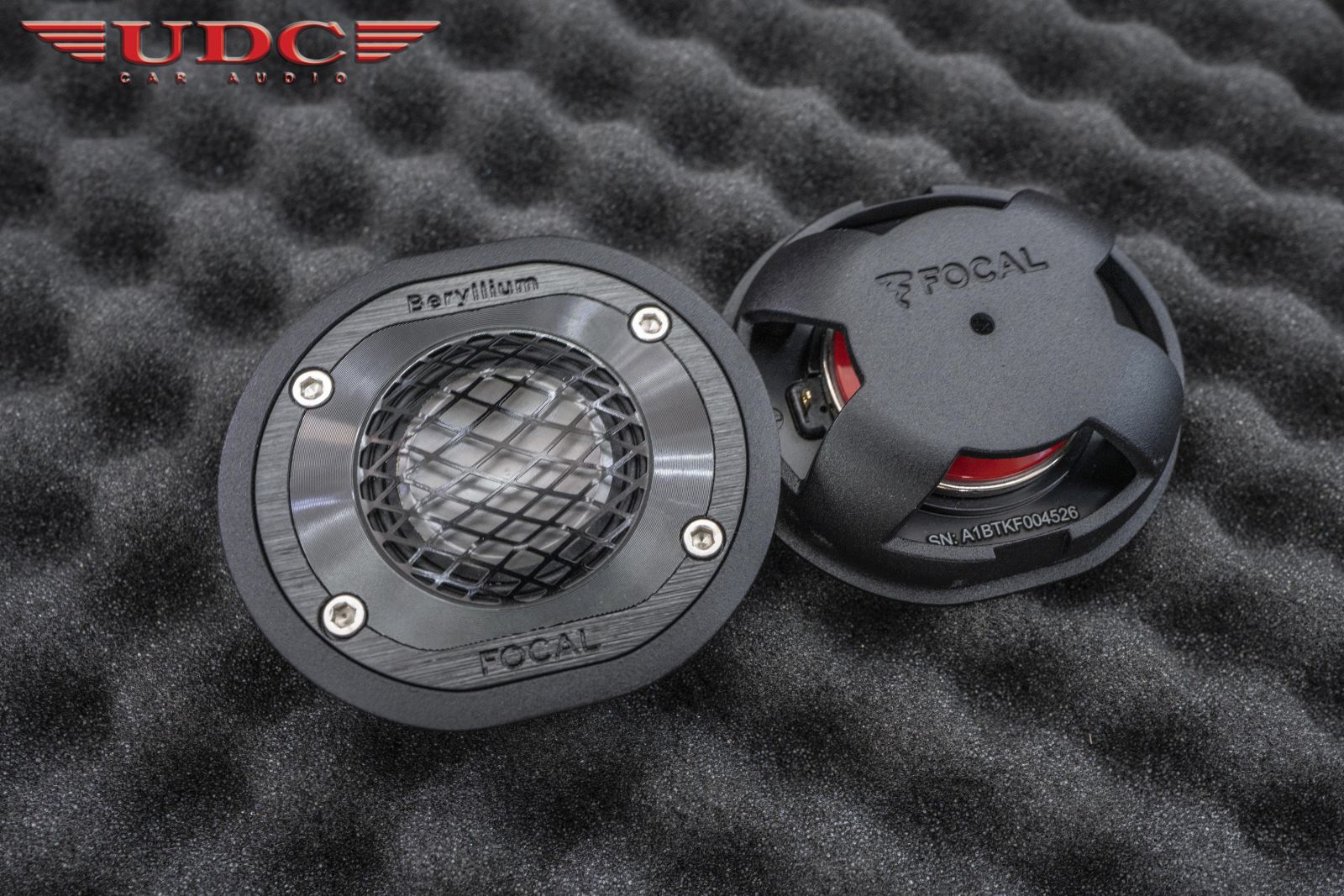

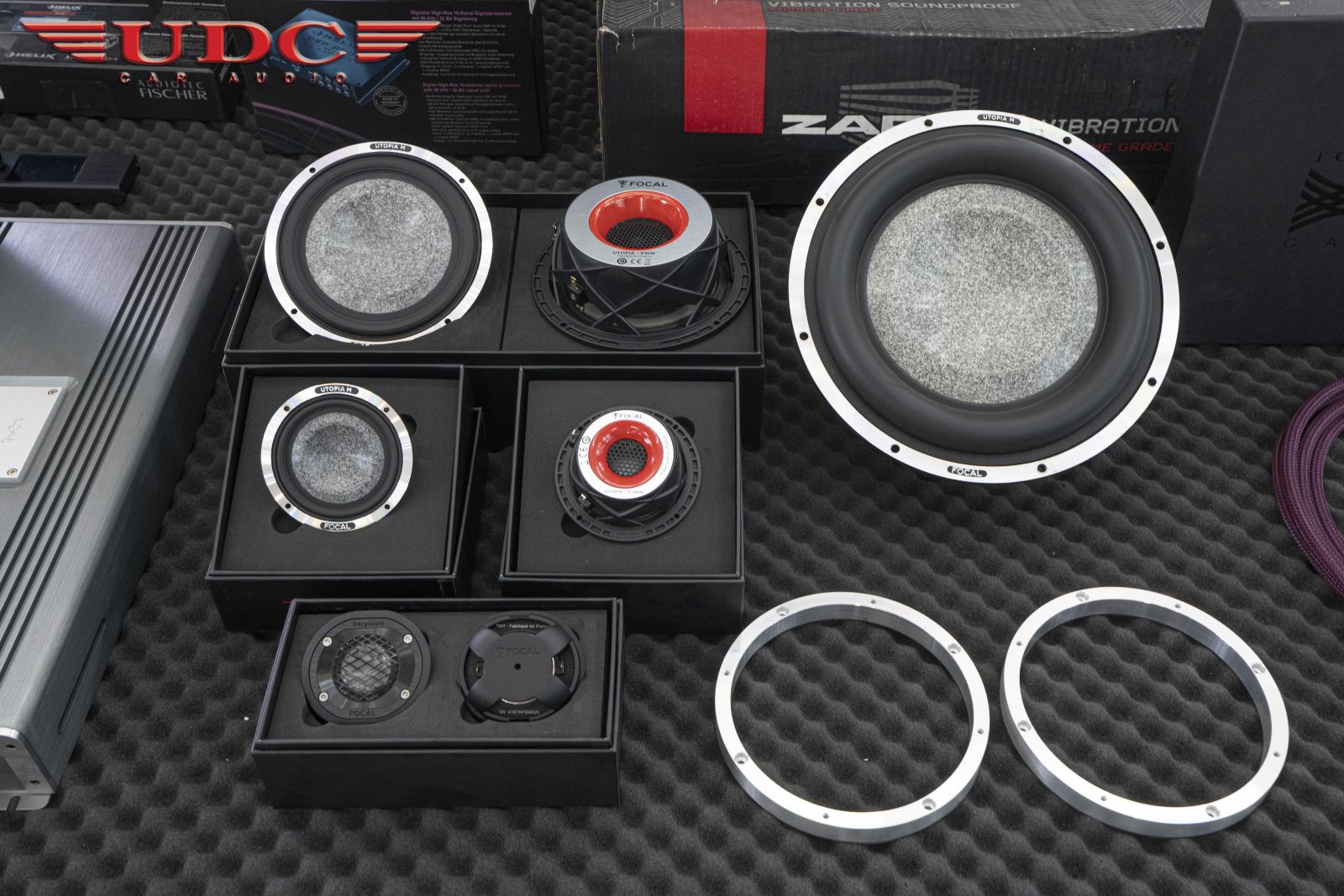

FOCAL UTOPIA M TBW  ( TWEETER รุ่น TOP สุดใน LINE UTOPIA M )

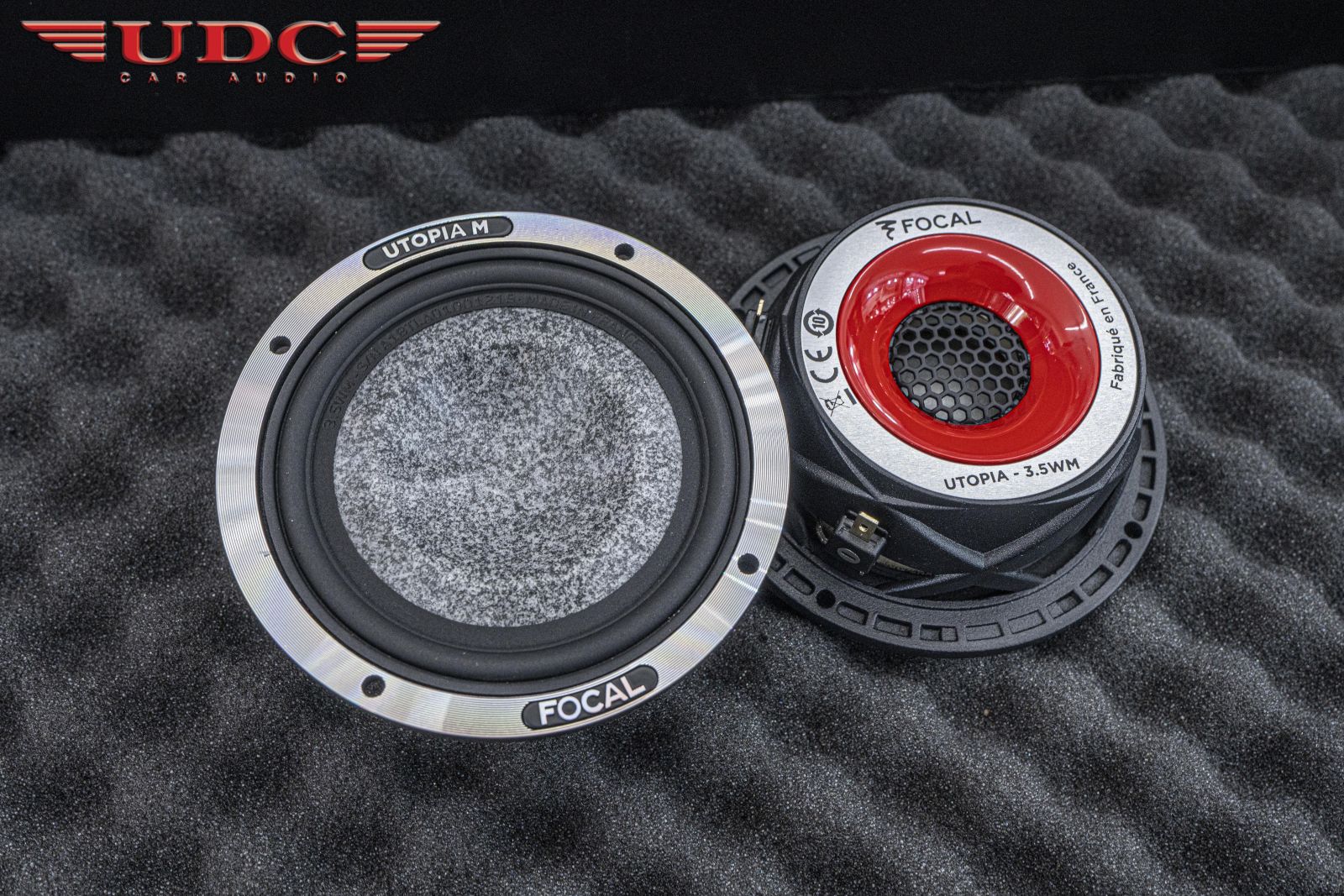

FOCAL UTOPIA M 3.5W  ( MIDRANGE รุ่น TOP สุดใน LINE UTOPIA M )

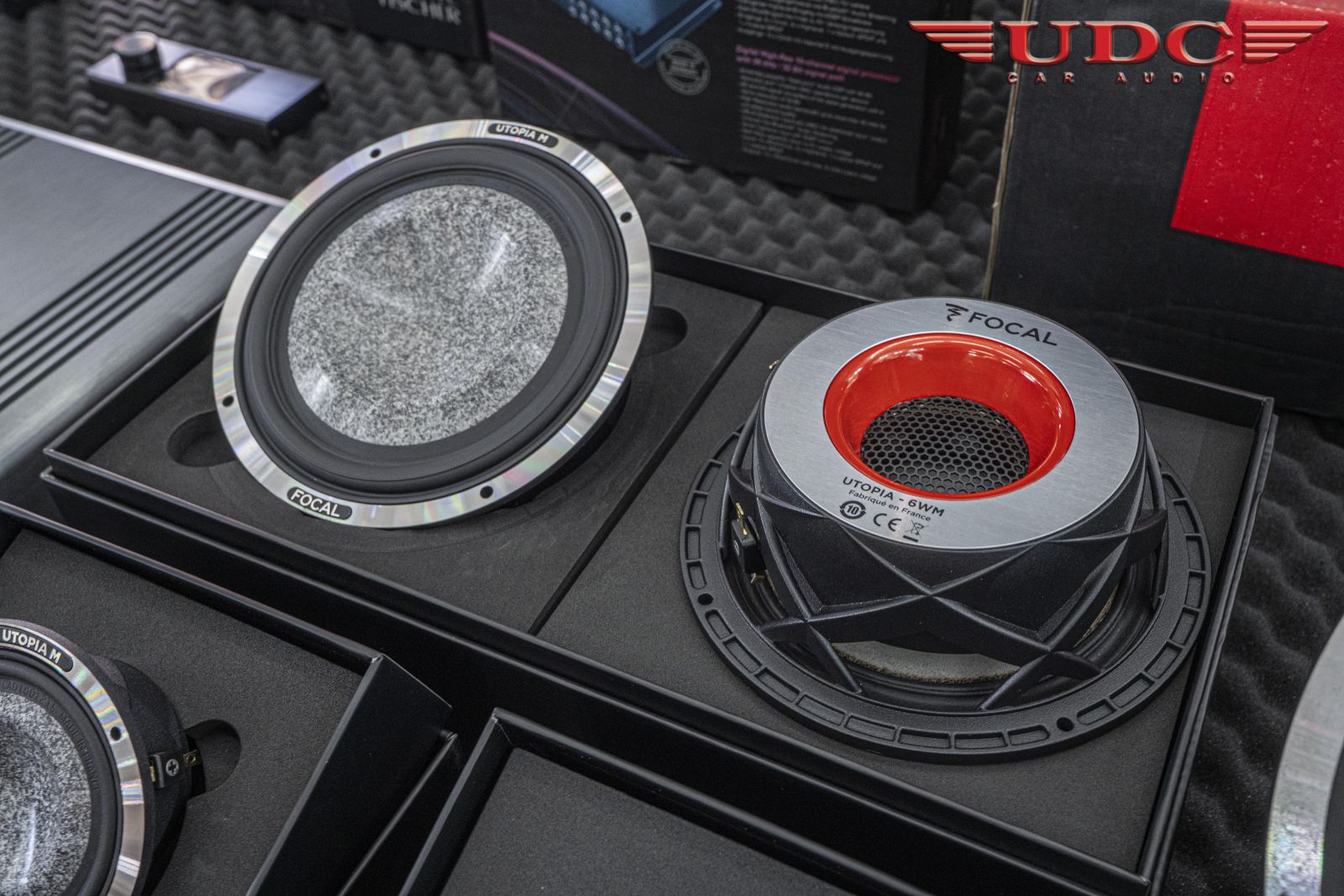

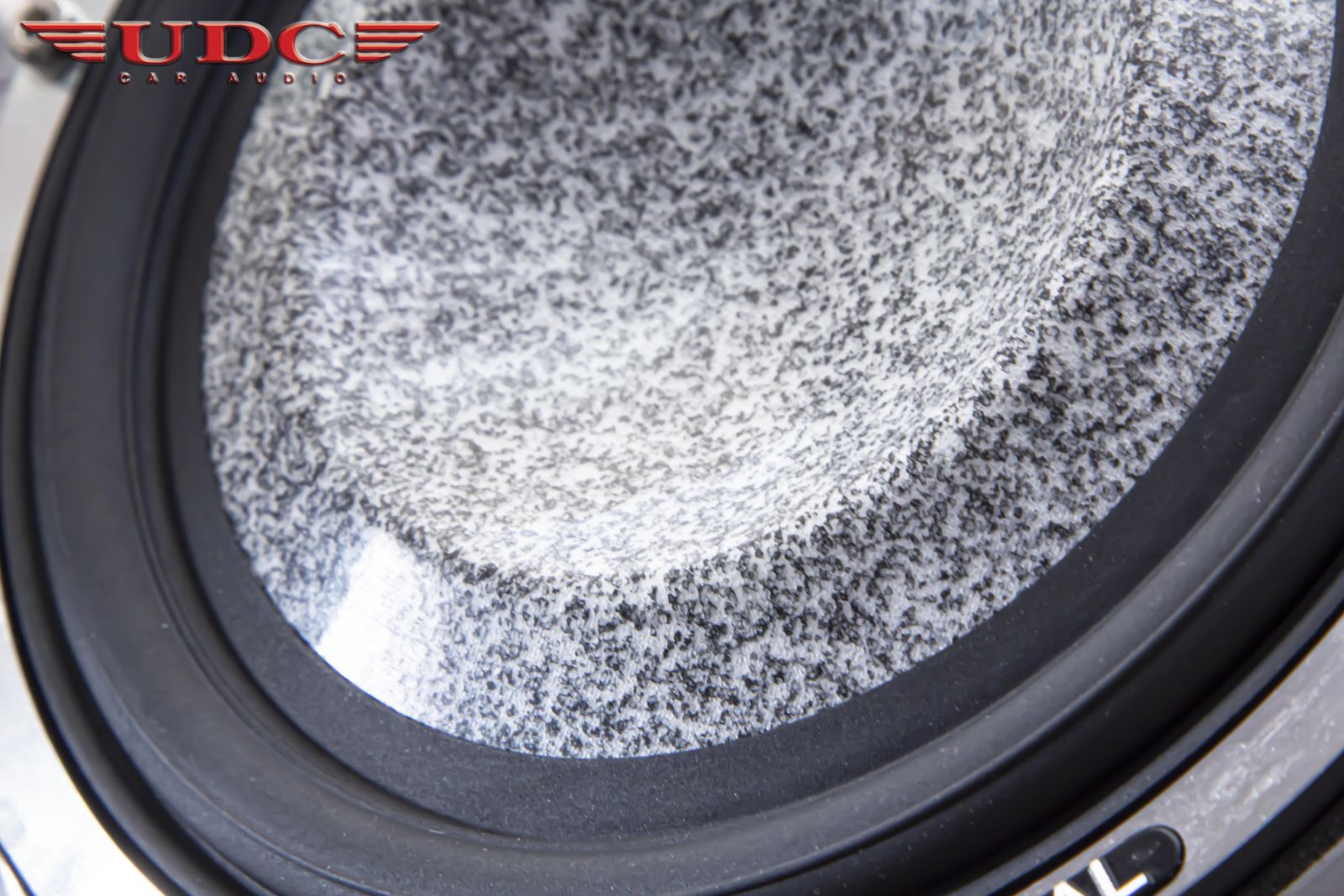

FOCAL UTOPIA M 6WM  ( MIDBASS รุ่น TOP สุดใน LINE UTOPIA M )

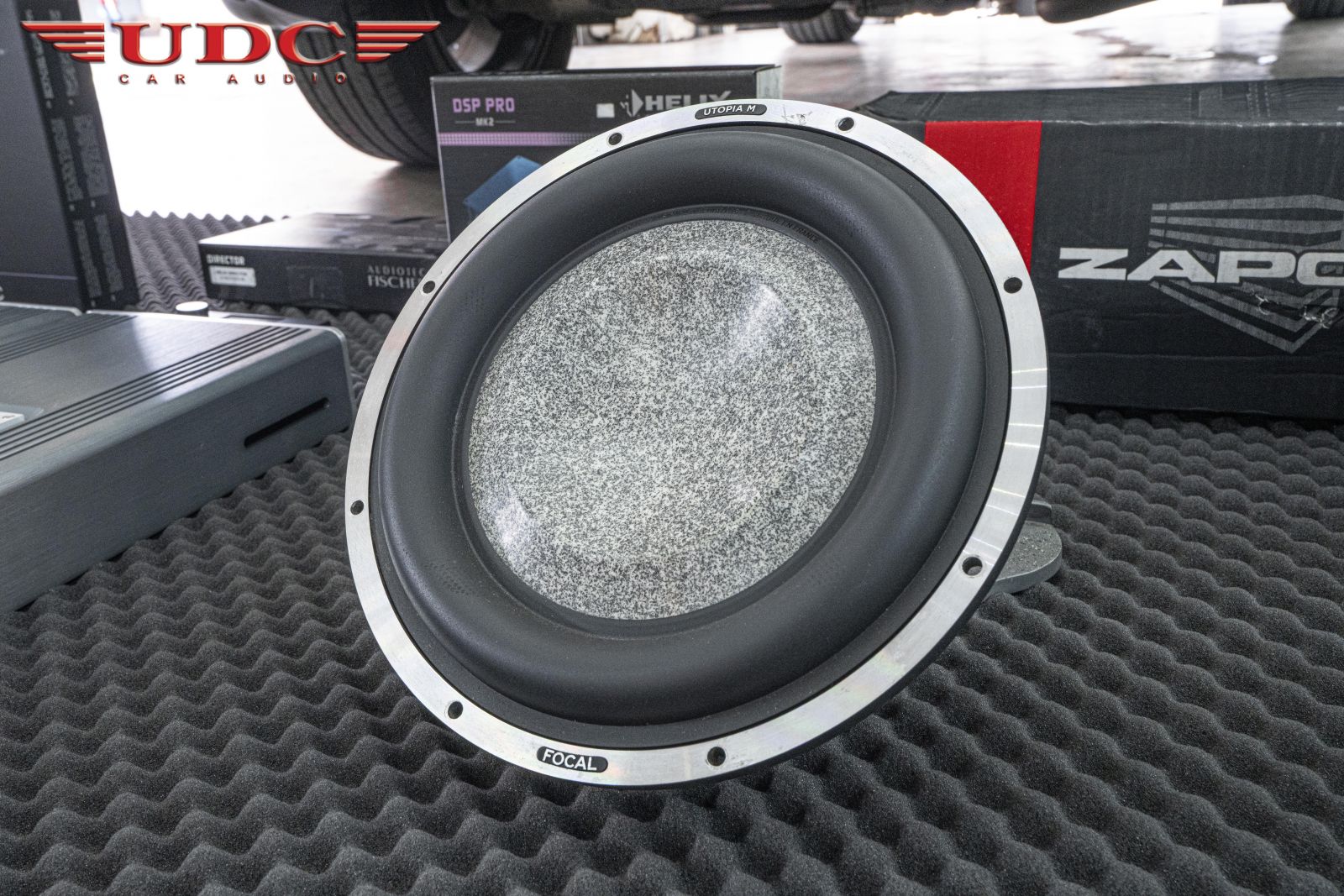

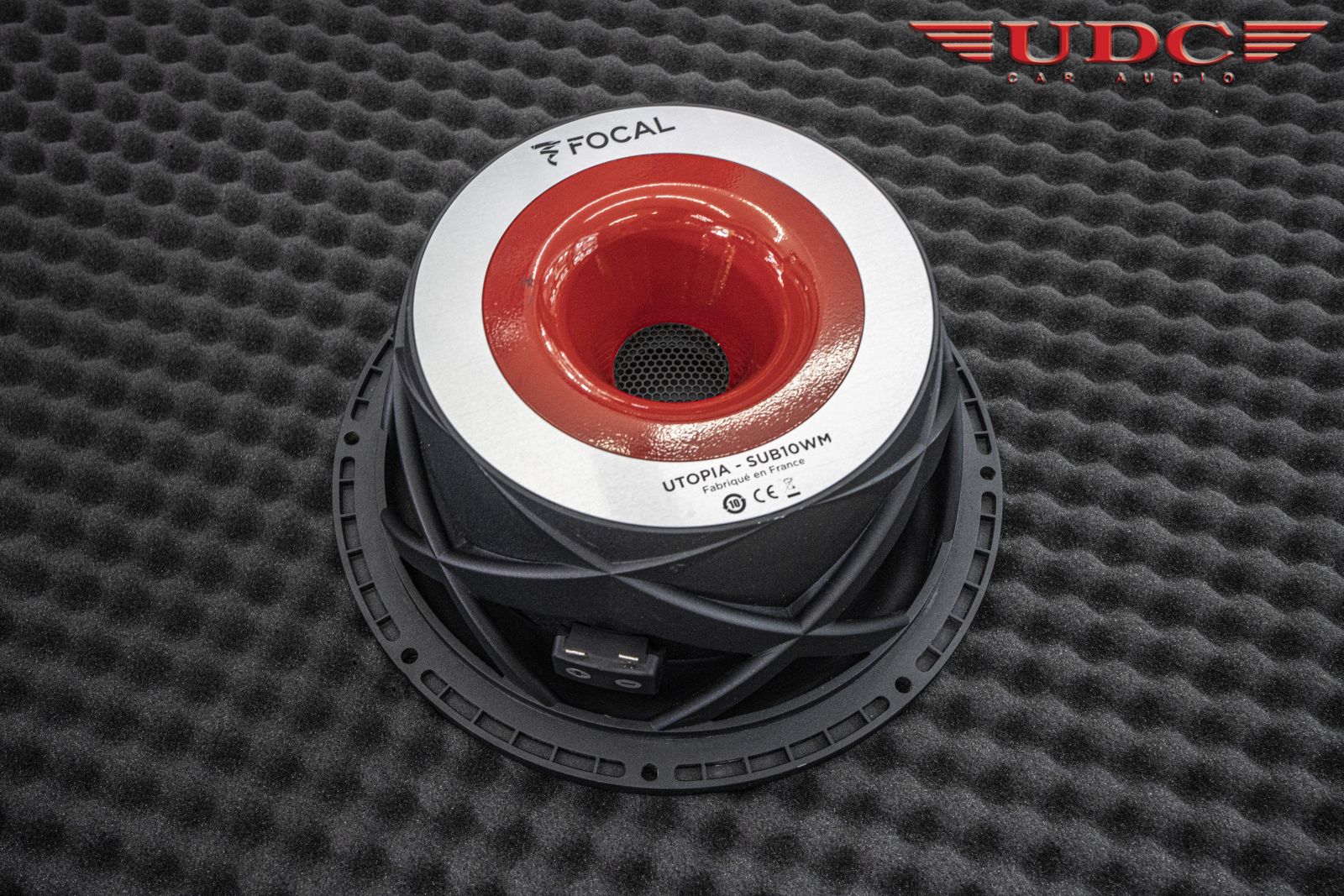

FOCAL UTOPIA M 10W  ( SUBWOOFER รุ่น TOP สุดใน LINE UTOPIA M )

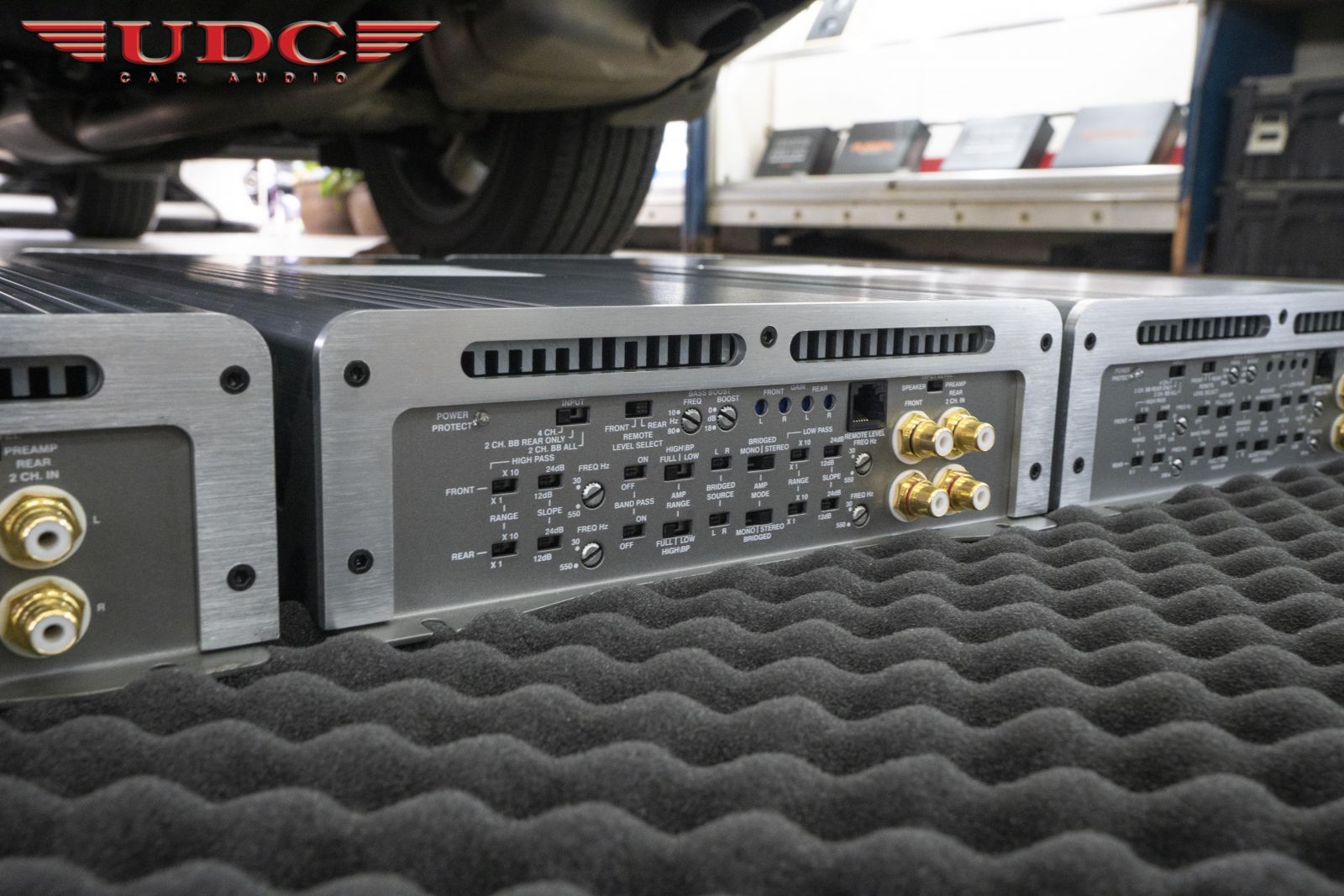

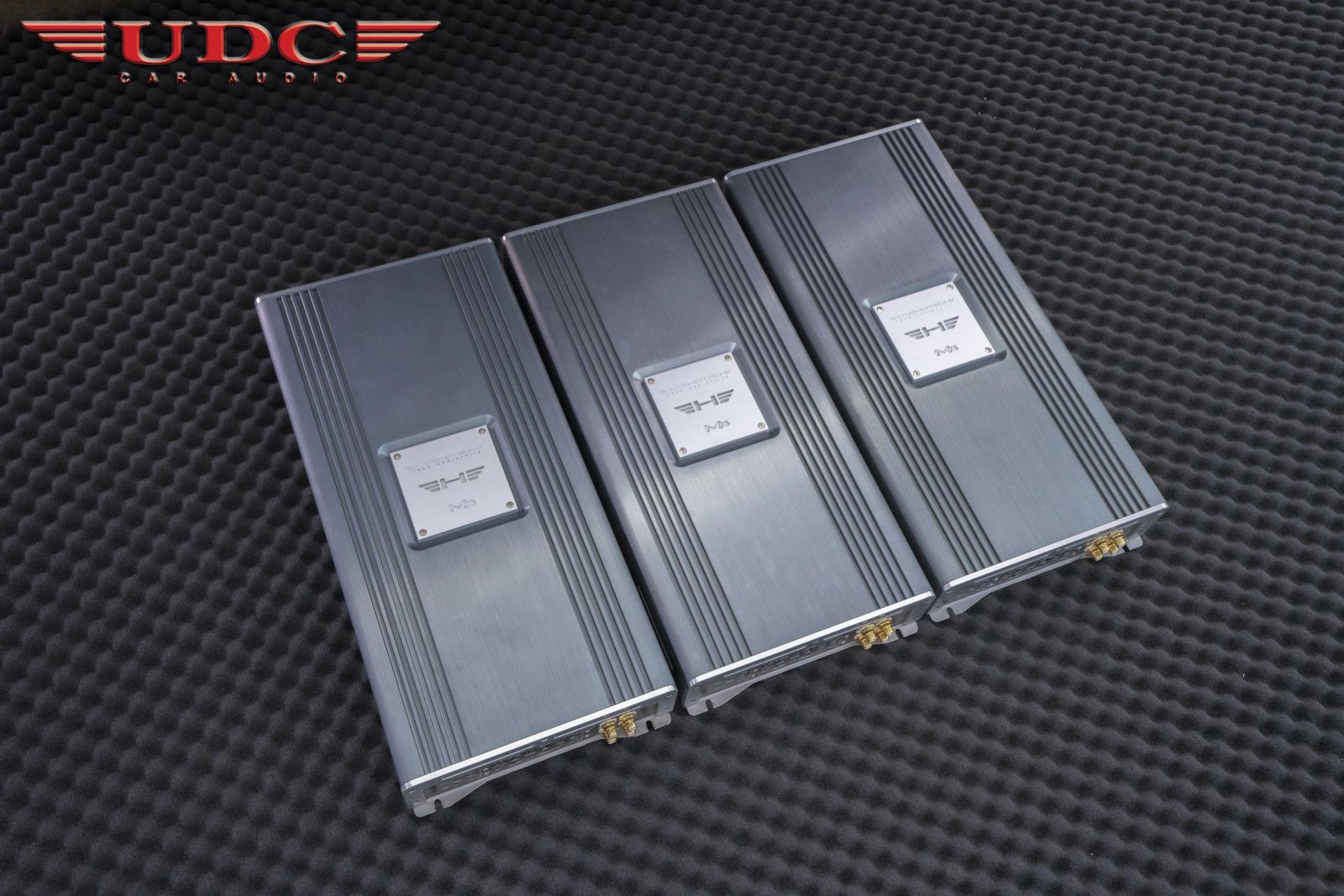

POWER AMPLIFIER  HARMOTECH  M4 และ  HARMOTECH  M2









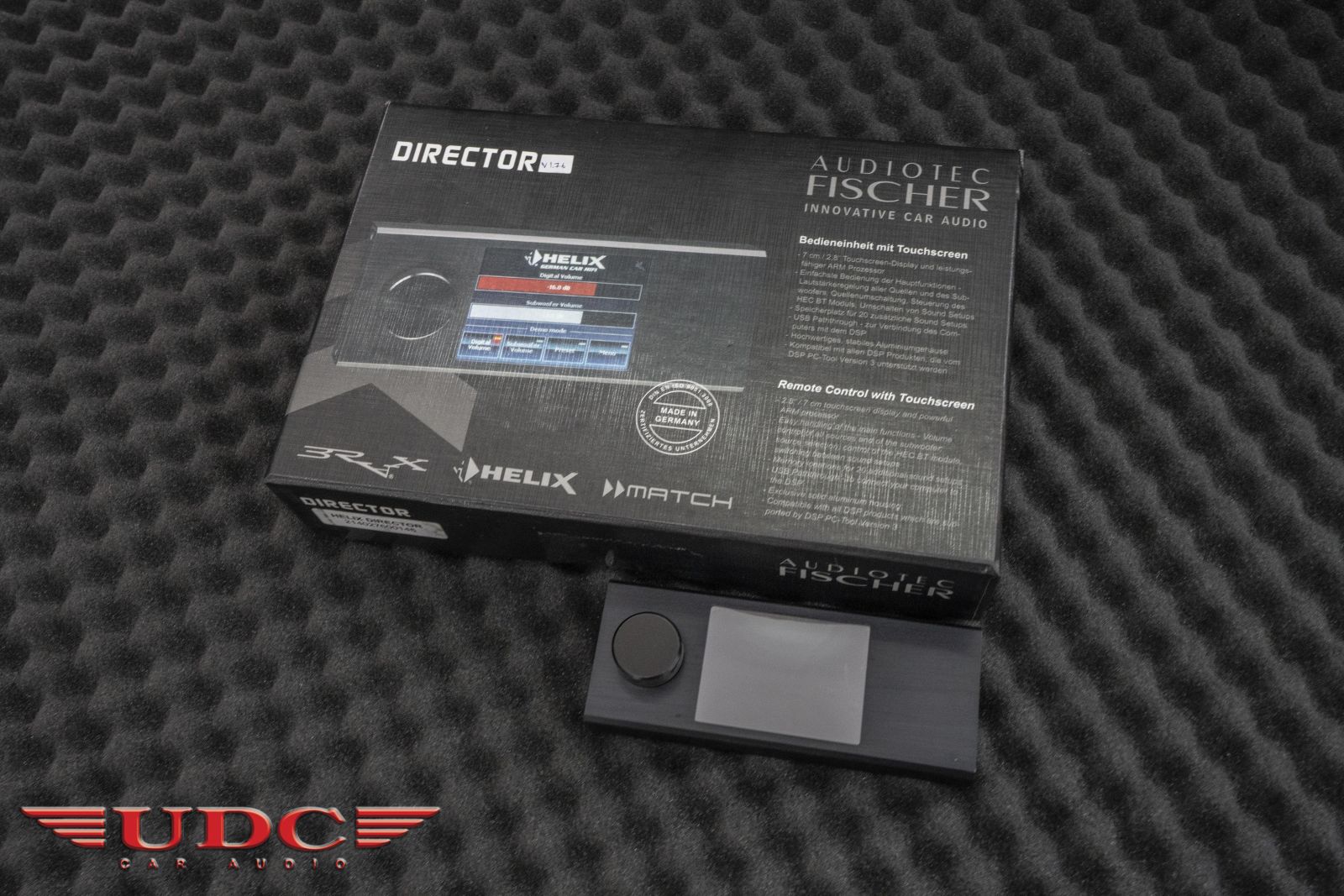

HELIX  DSP PRO MKII (DSP 10CH)

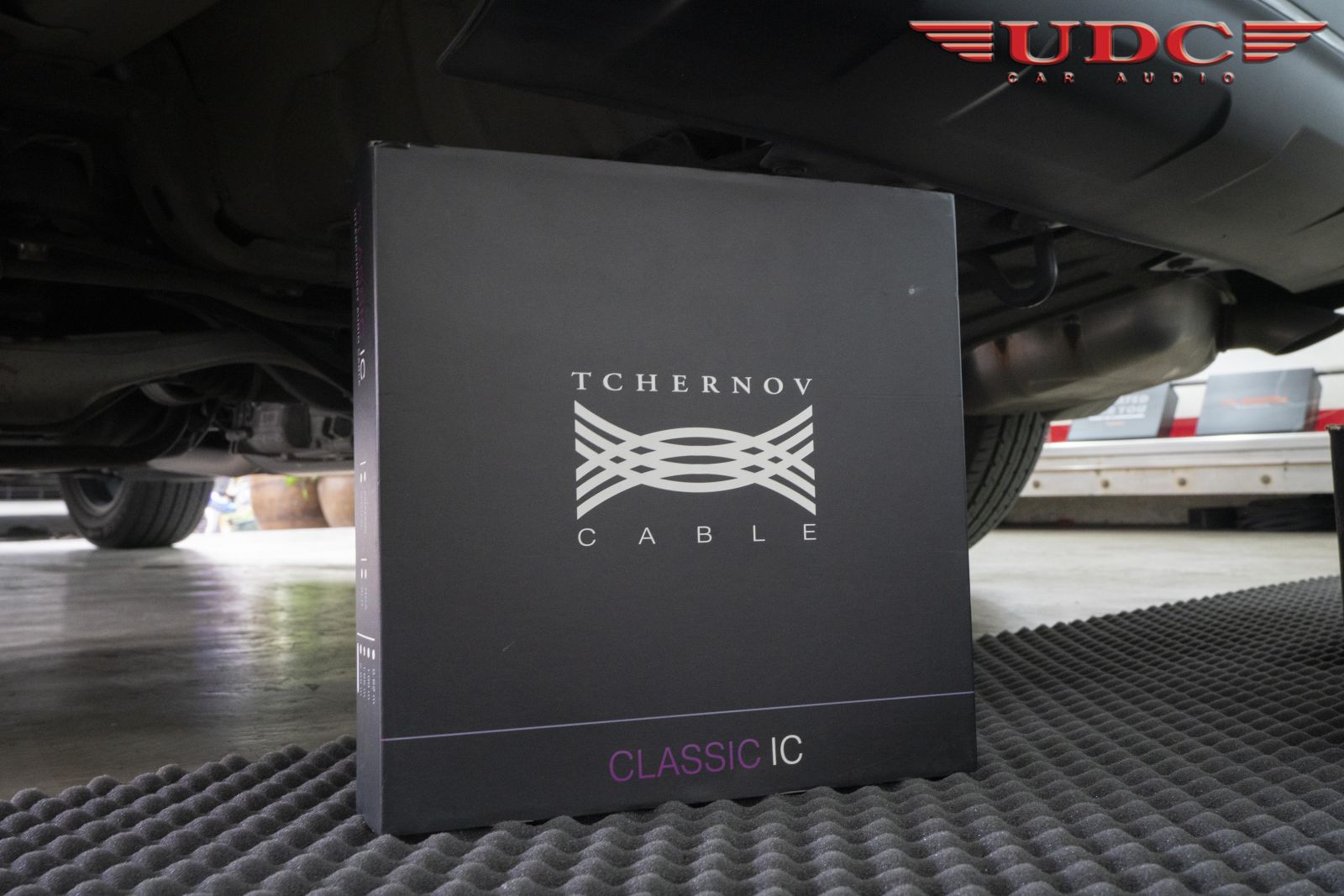

 TCHERNOV CABLE   CLASSIC IC 1.65M





 ZENISS  ZAlu6 ฐานรองลำโพงแบบ ALUMINIUM

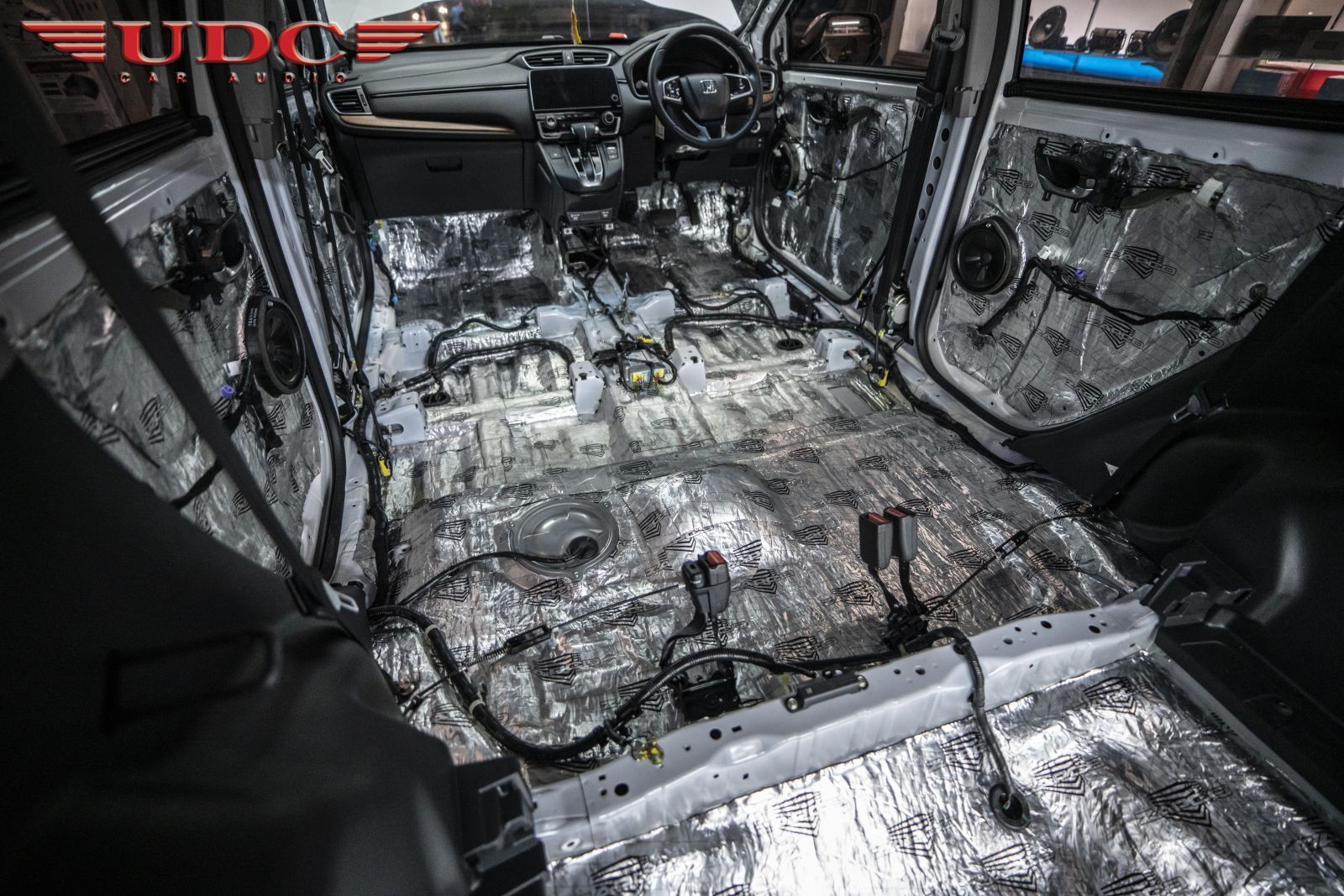

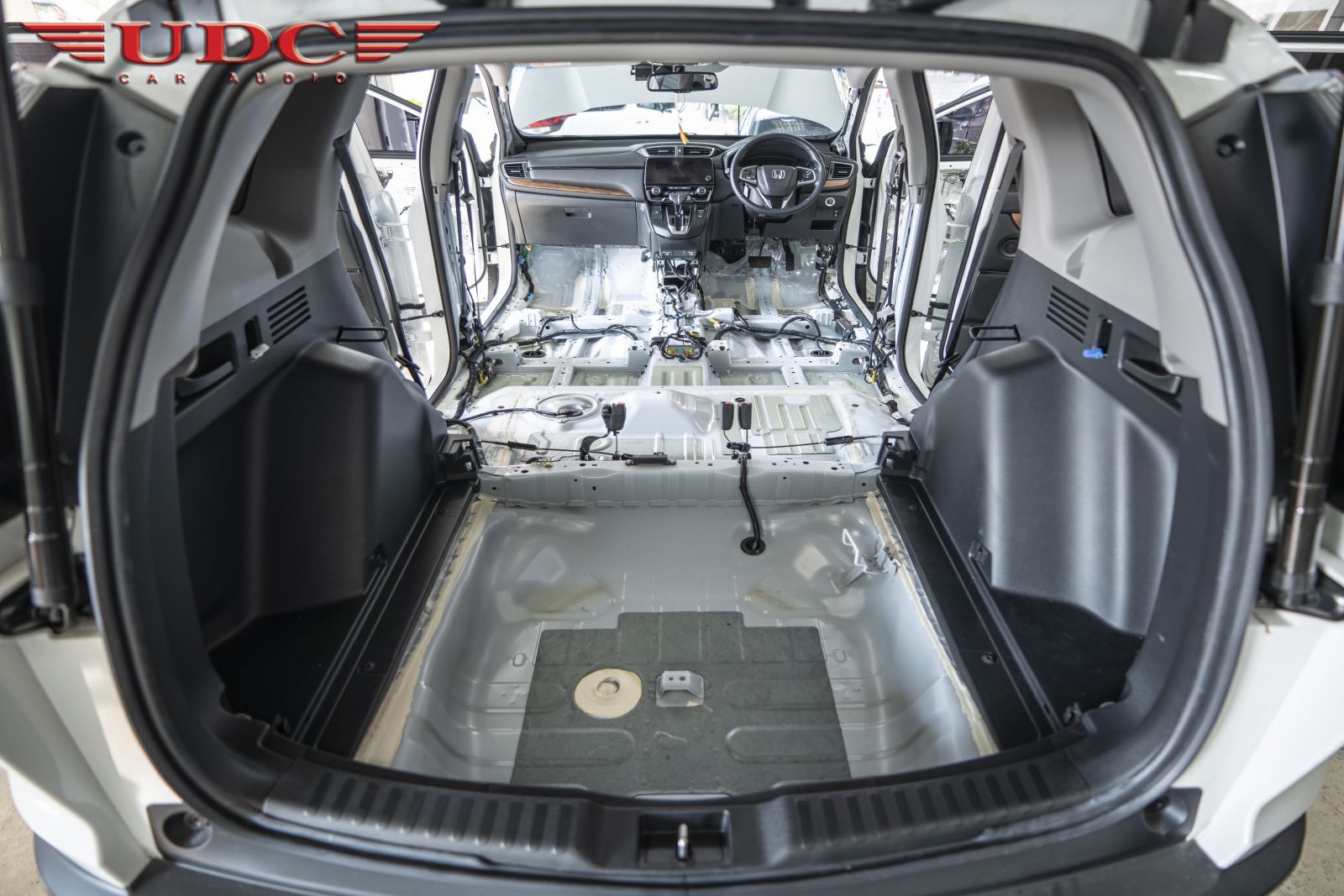

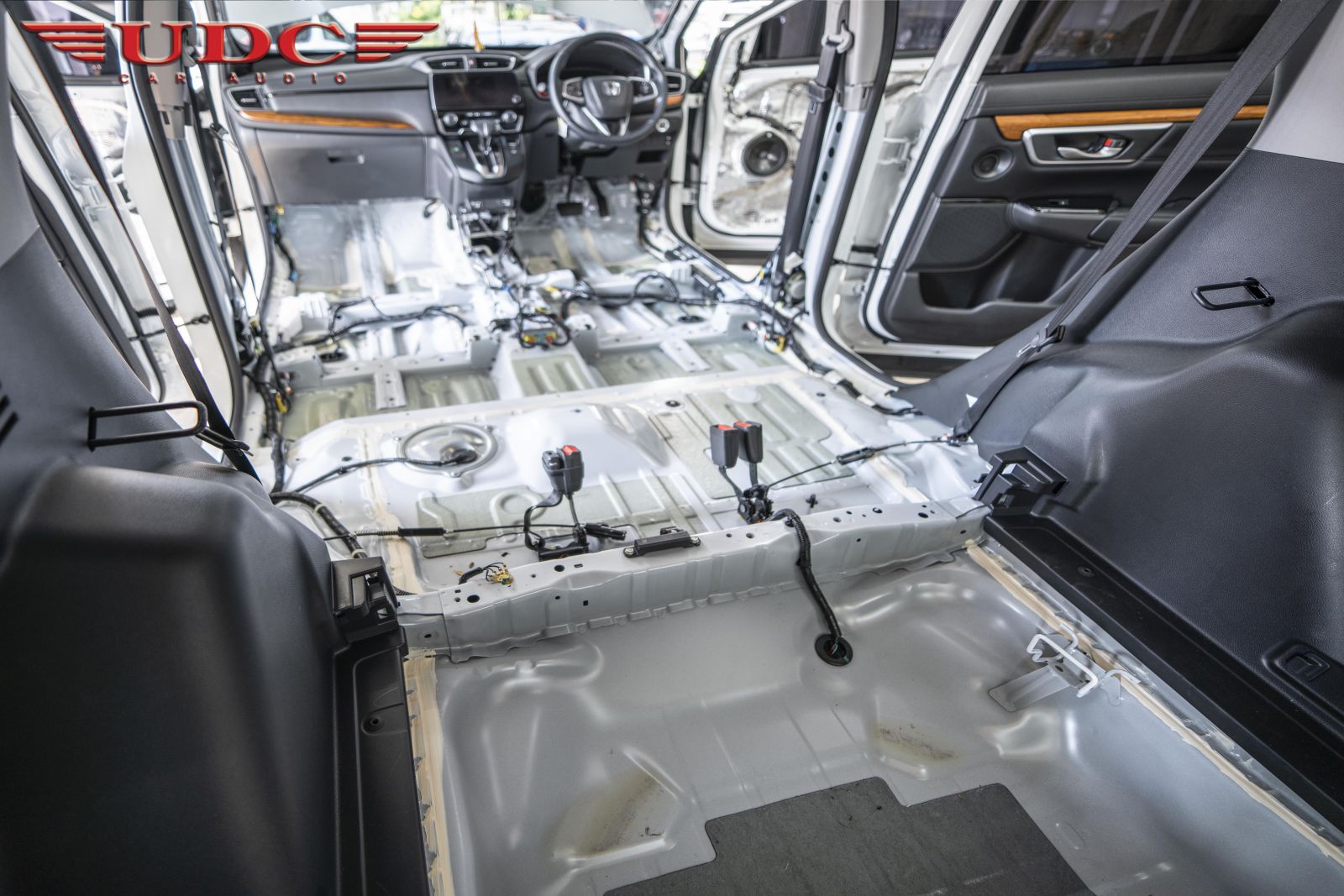

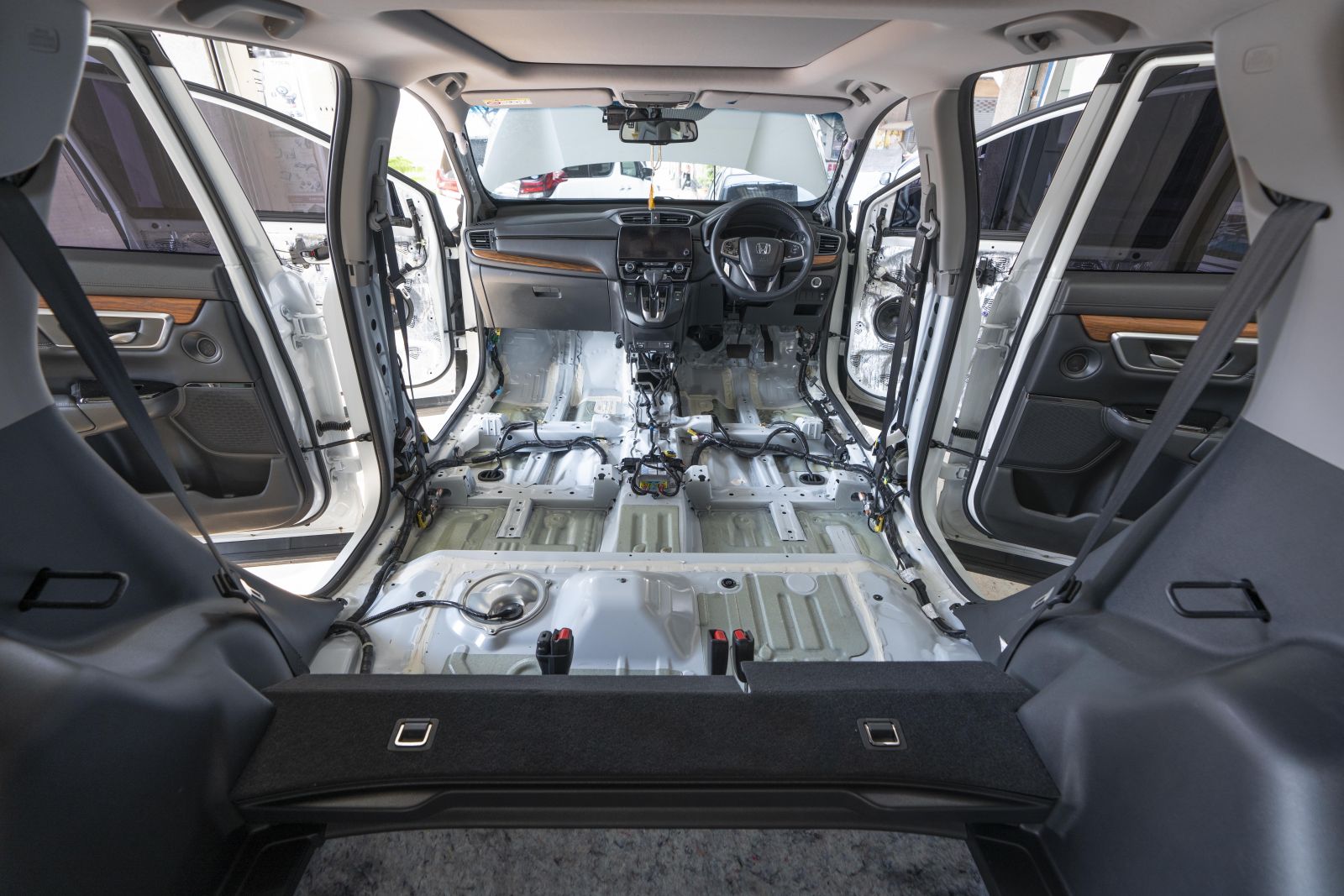

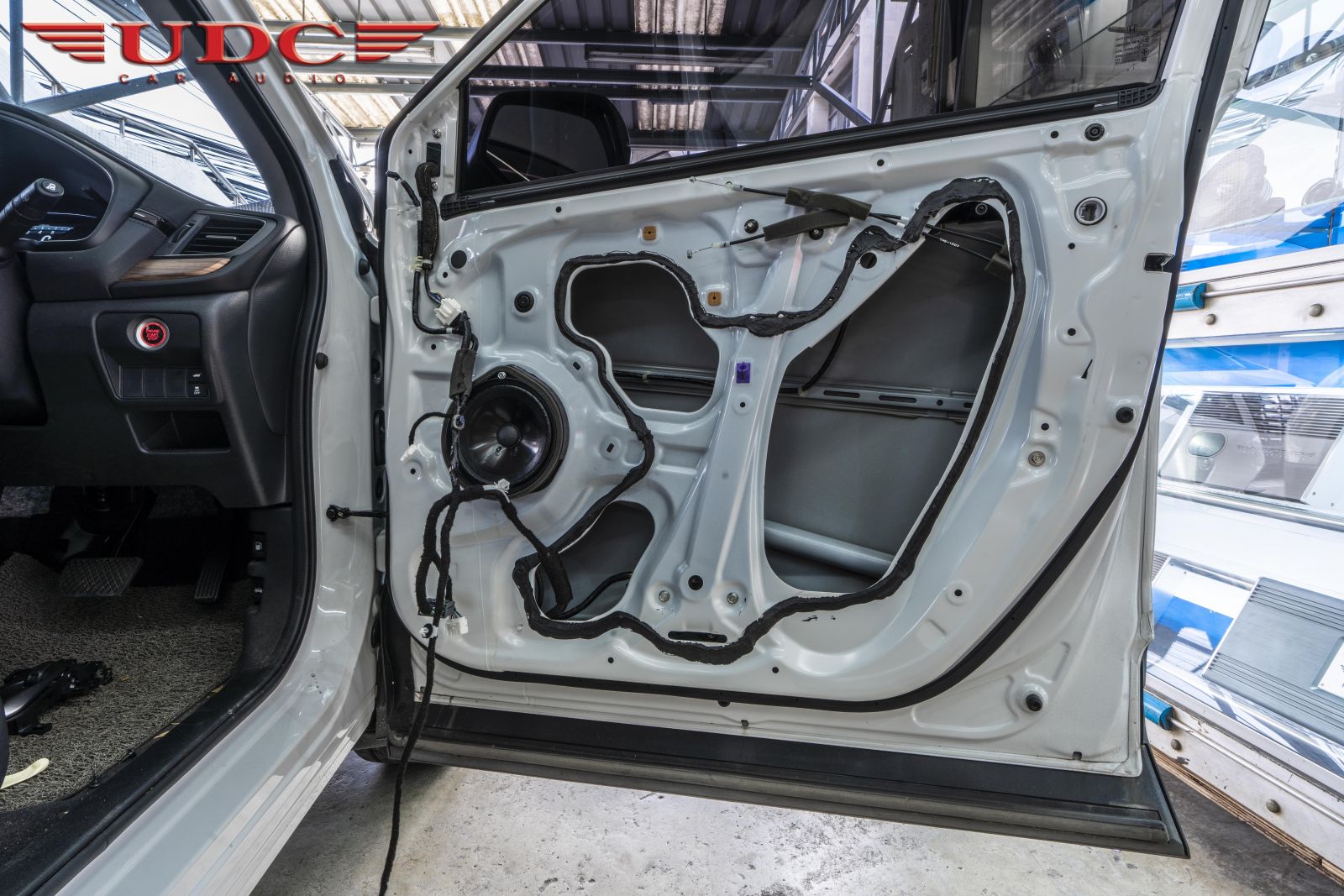

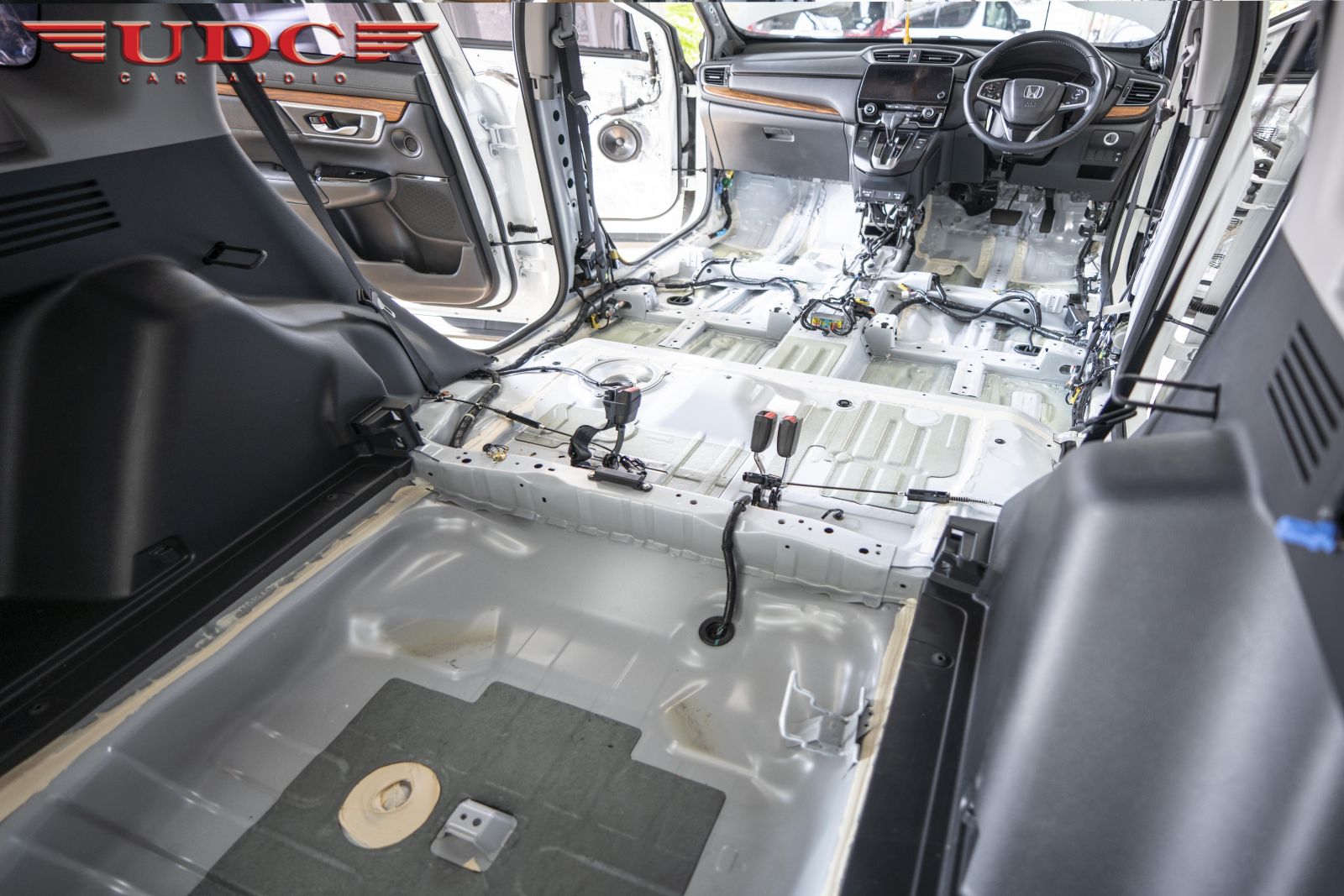

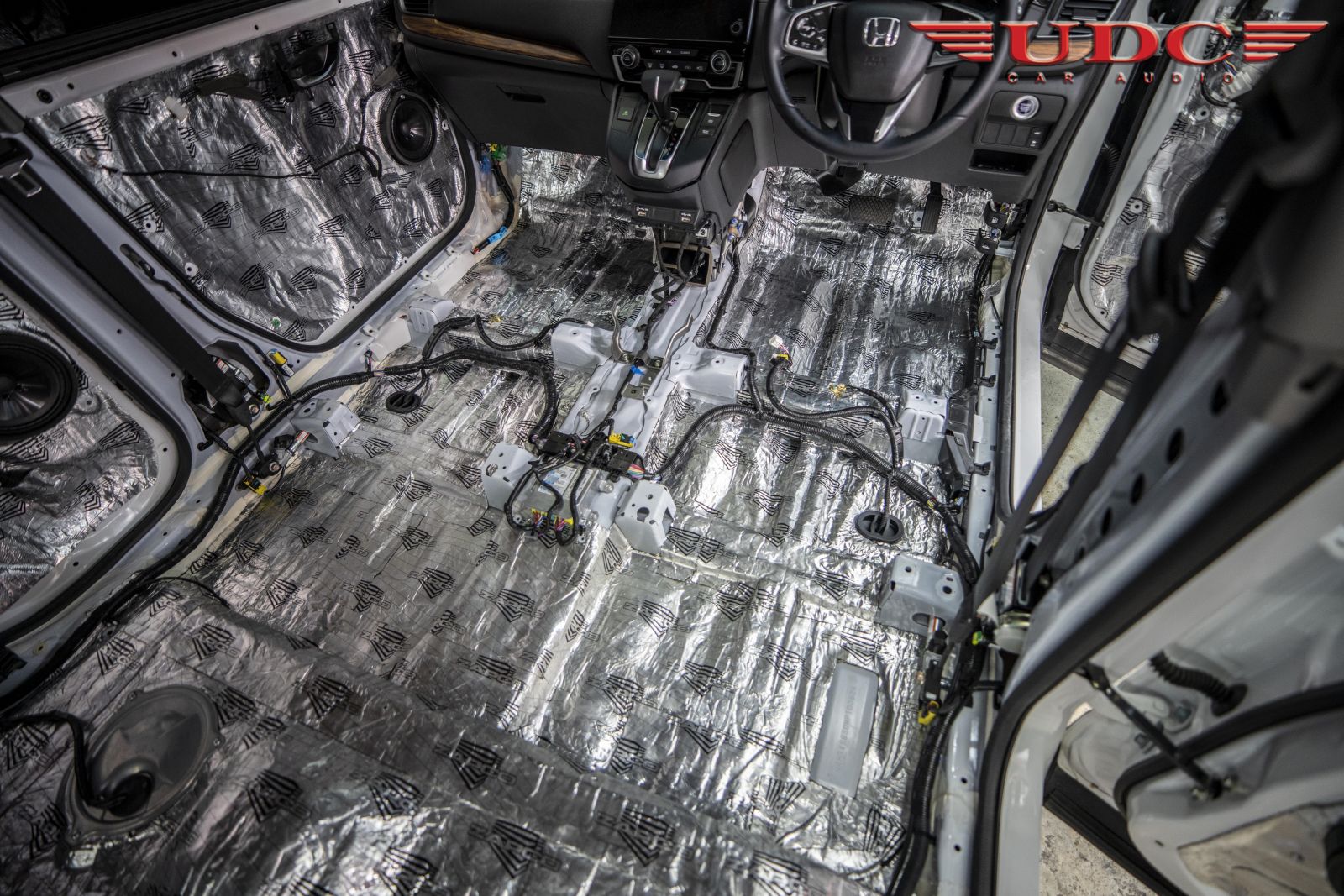

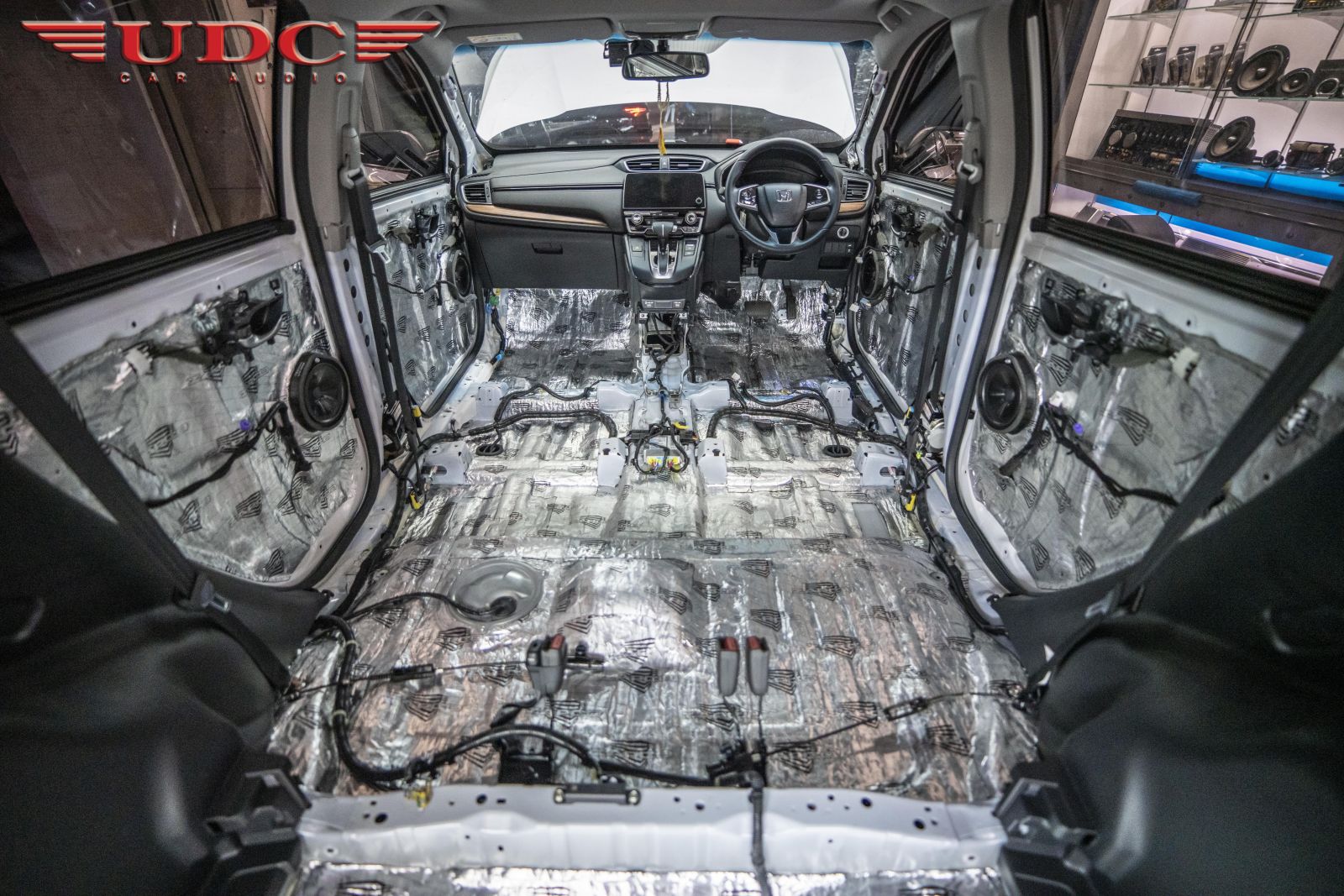

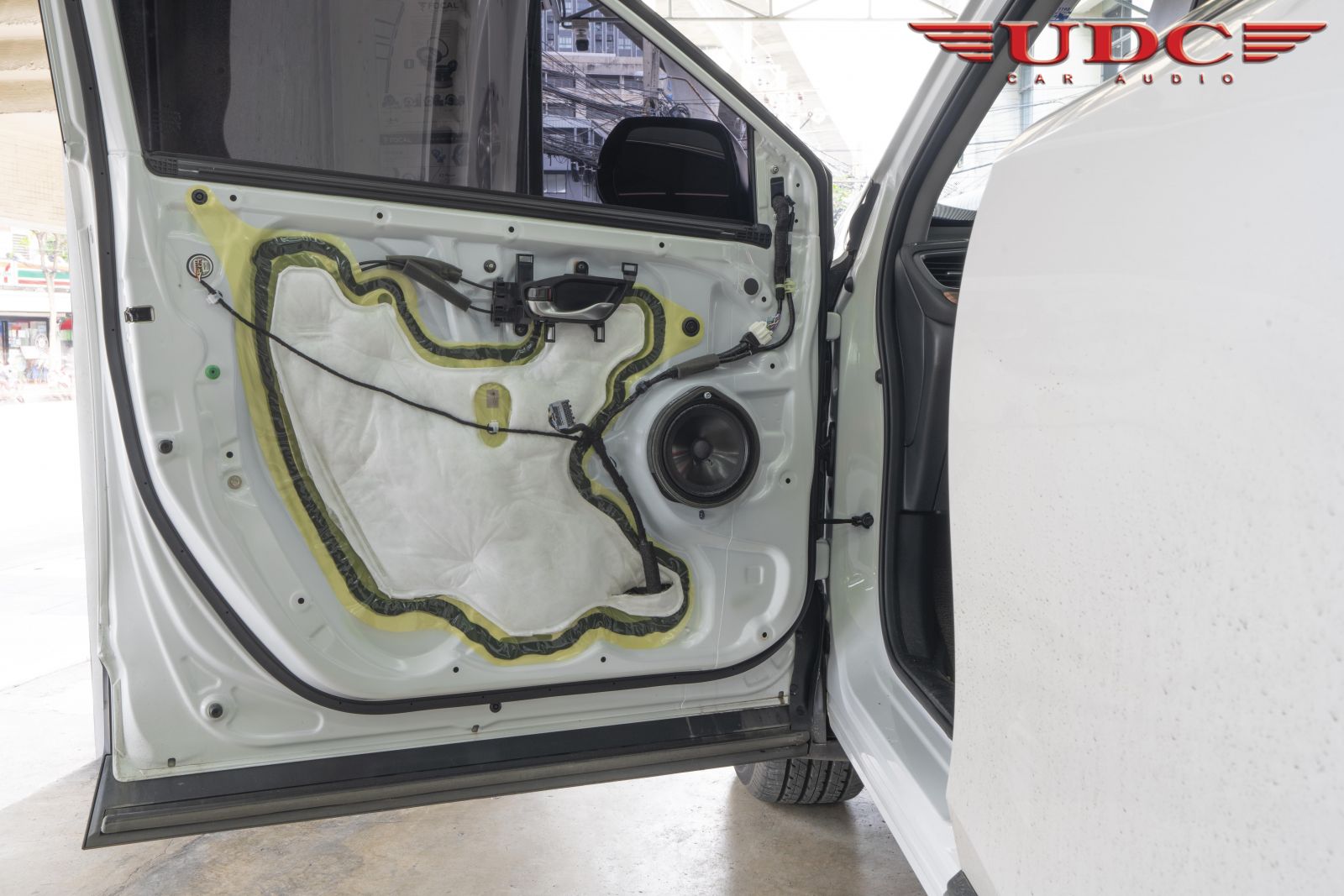

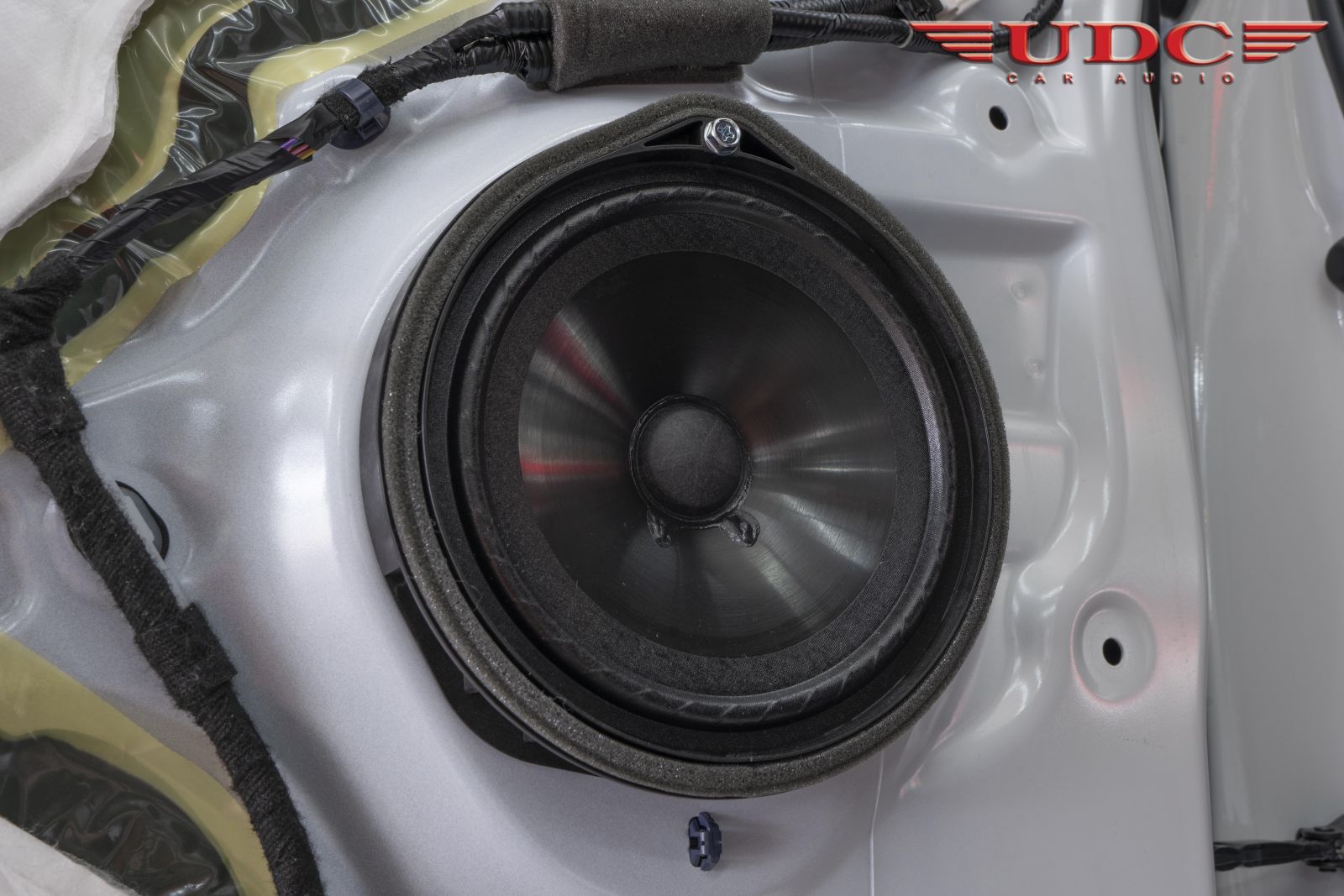

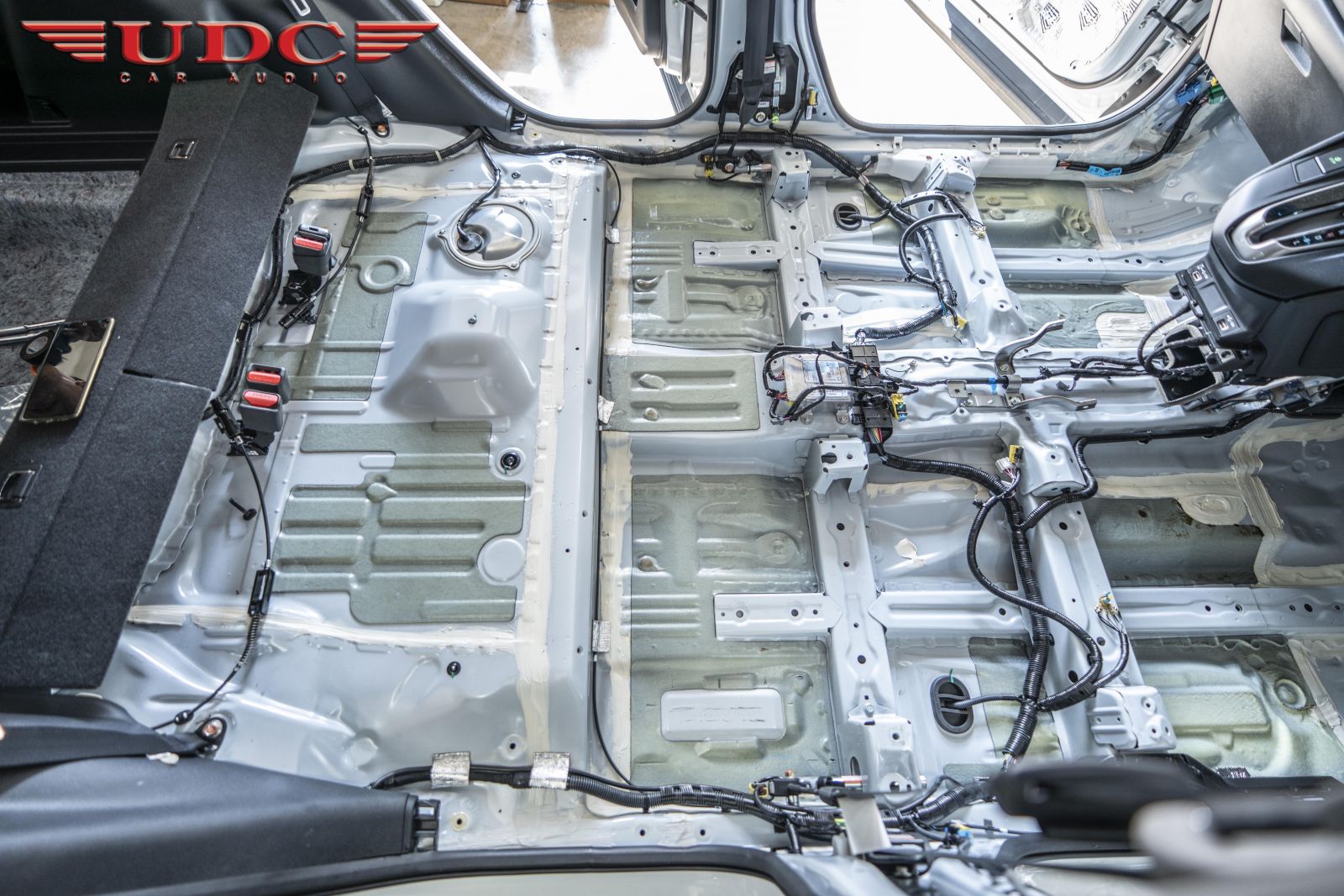

ถอดอุปกรณ์ภายในต่างๆของตัวรถ  HONDA CR-V G5  คันนี้และทำการ DAMP เก็บเสียงด้วยแผ่น DAMP ของทาง

 ZAPCO VIBRATION
SOUNDPROOF 2 LAYER  เพื่อลดและดูดซับเสียง ป้องกันเสียงรบกวนจากถนนอีกชั้น

ช่วยป้องกันห้อง
โดยสาร ที่พื้นภายในห้องโดยสาร ประตูหน้าและหลัง
เพื่อทำให้ห้องโดยสารเงียบขึ้น

ช่วยป้องกันเสียง
รบกวนจากเสียงถนนเมื่อทำการขับขี่

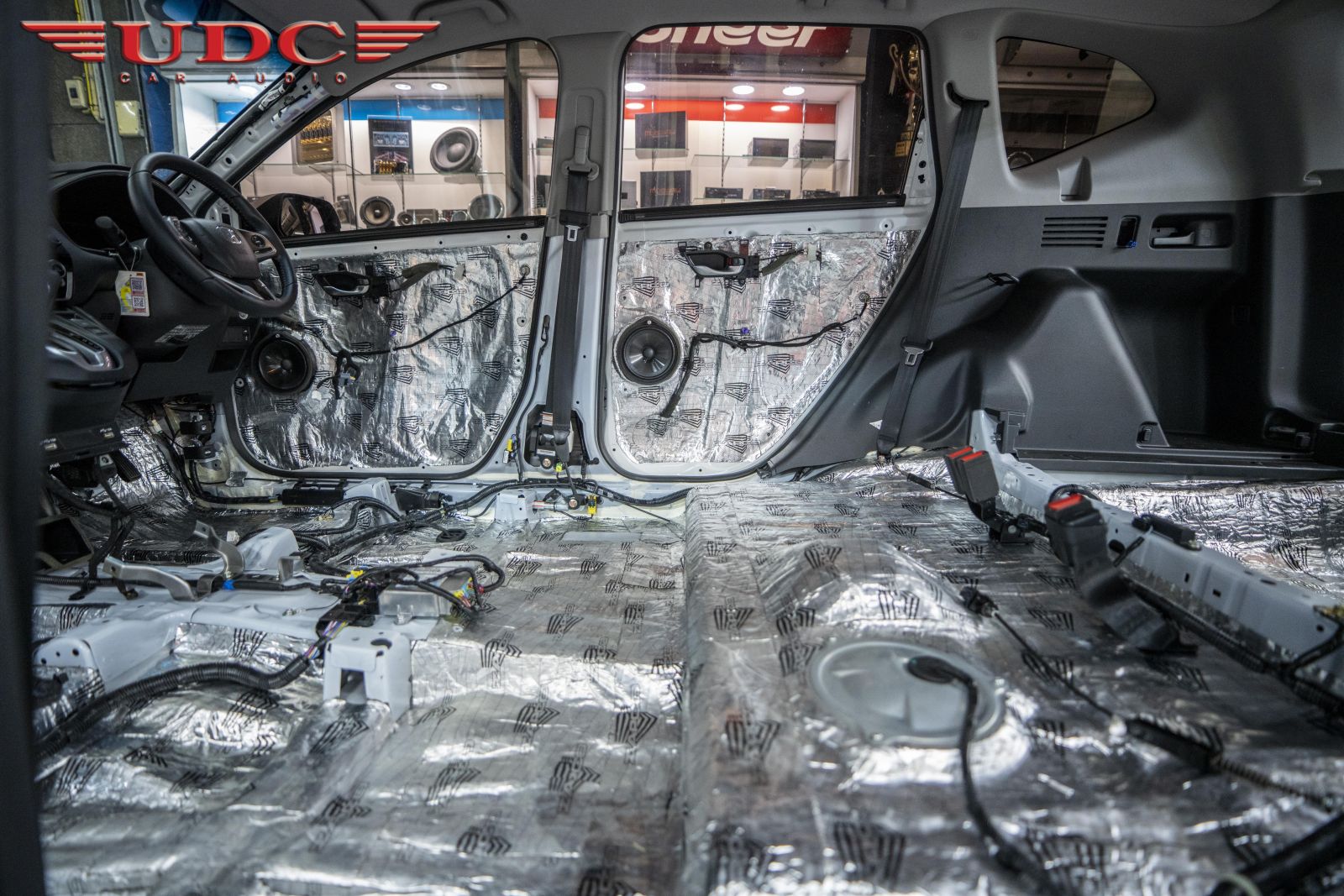

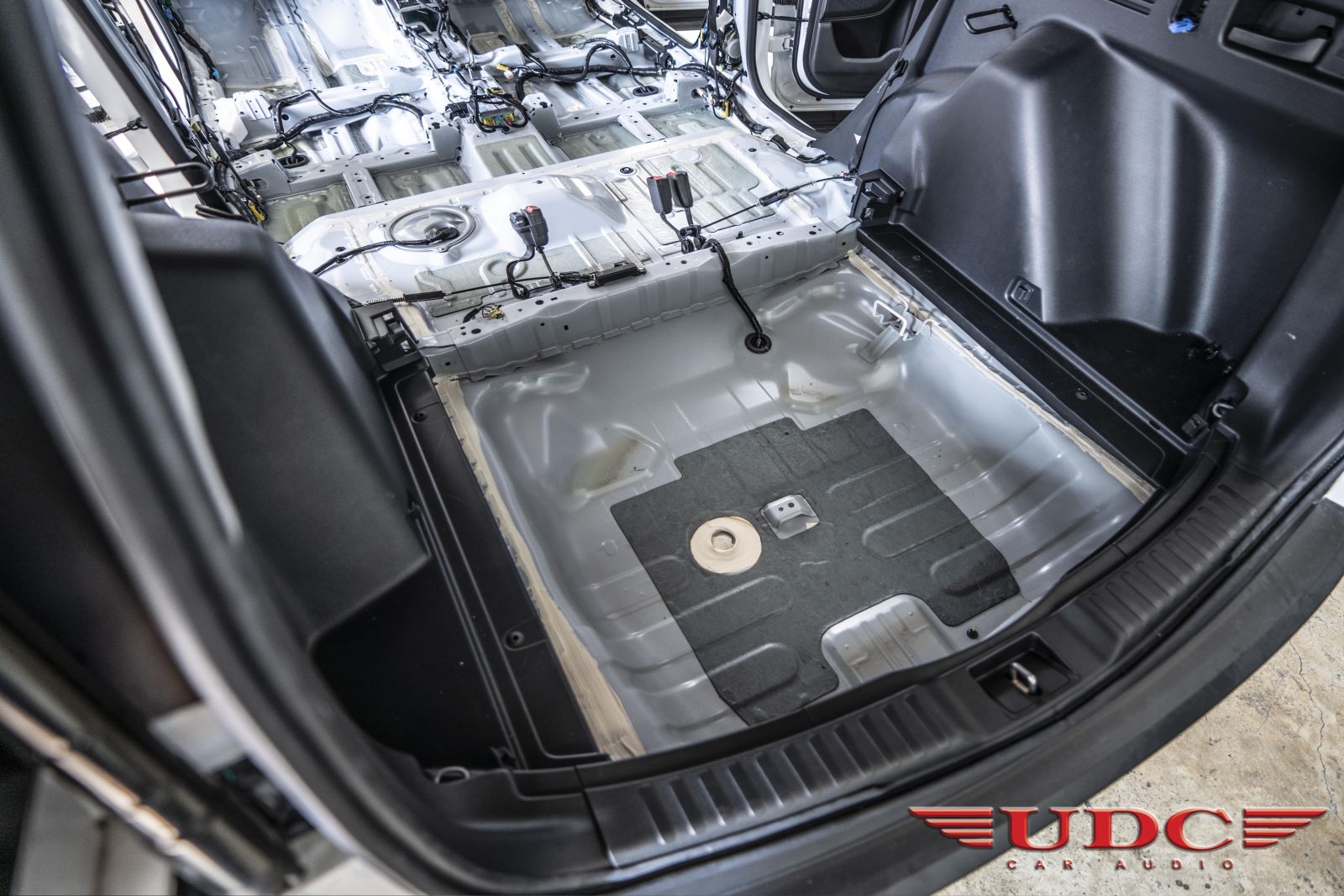

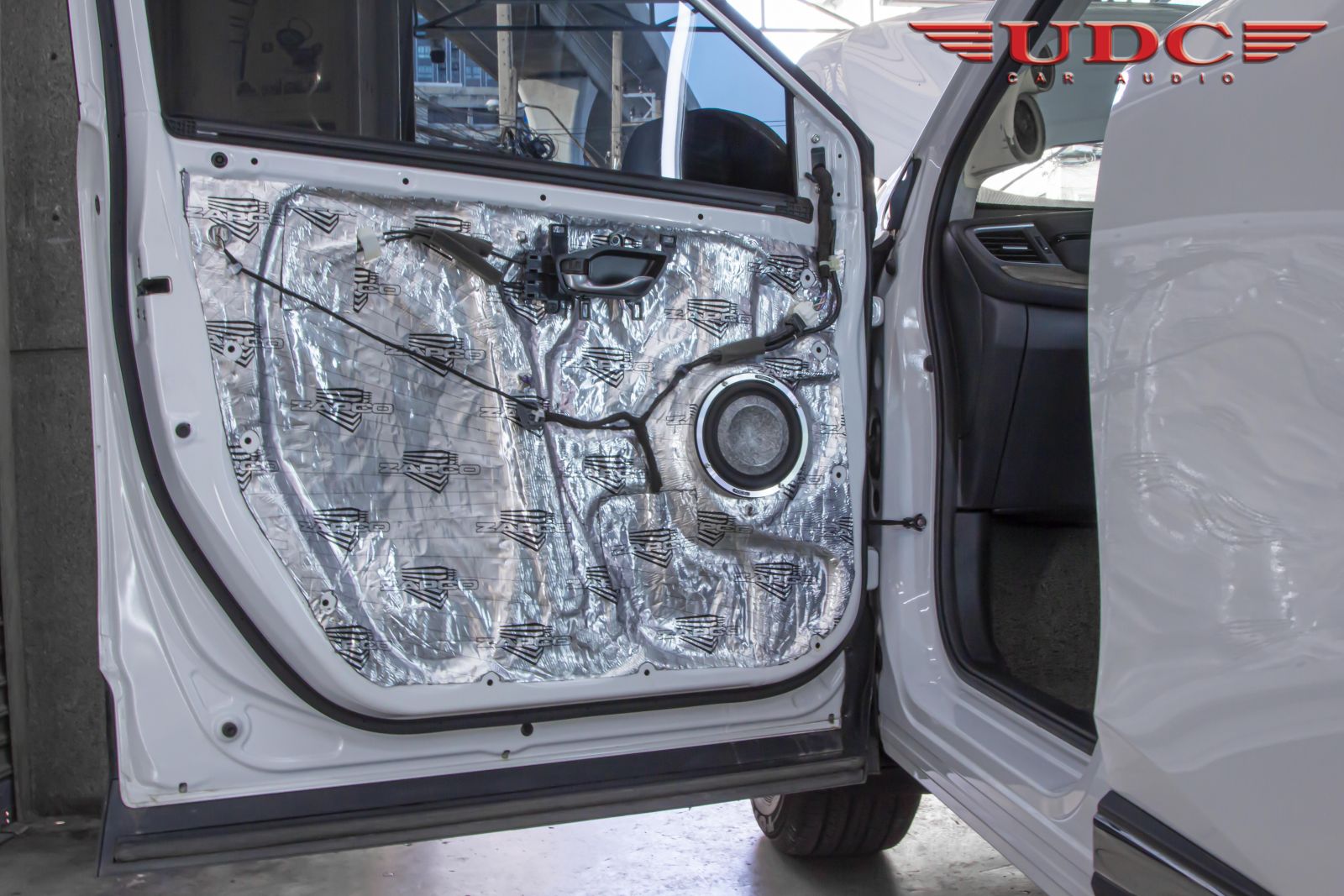

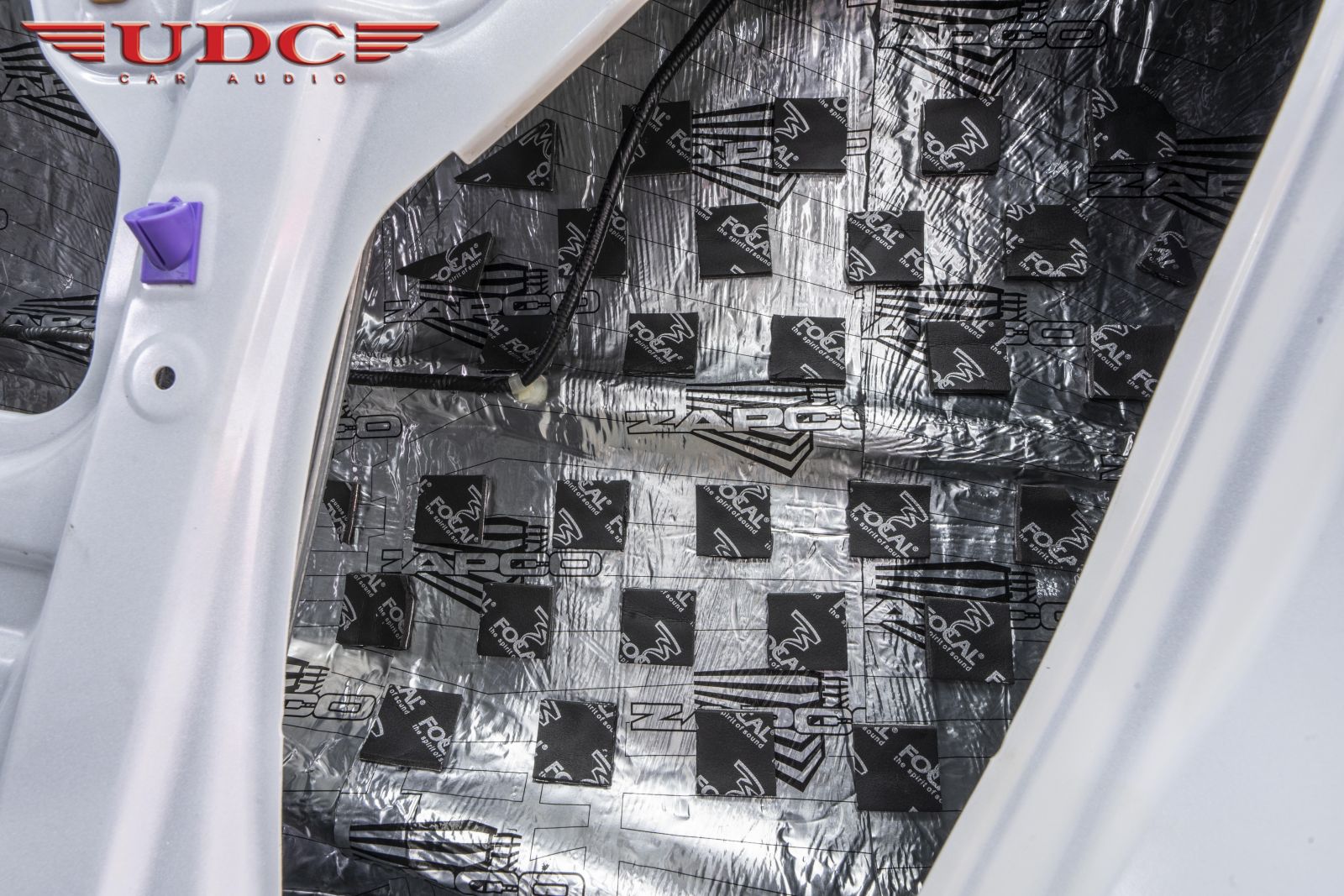

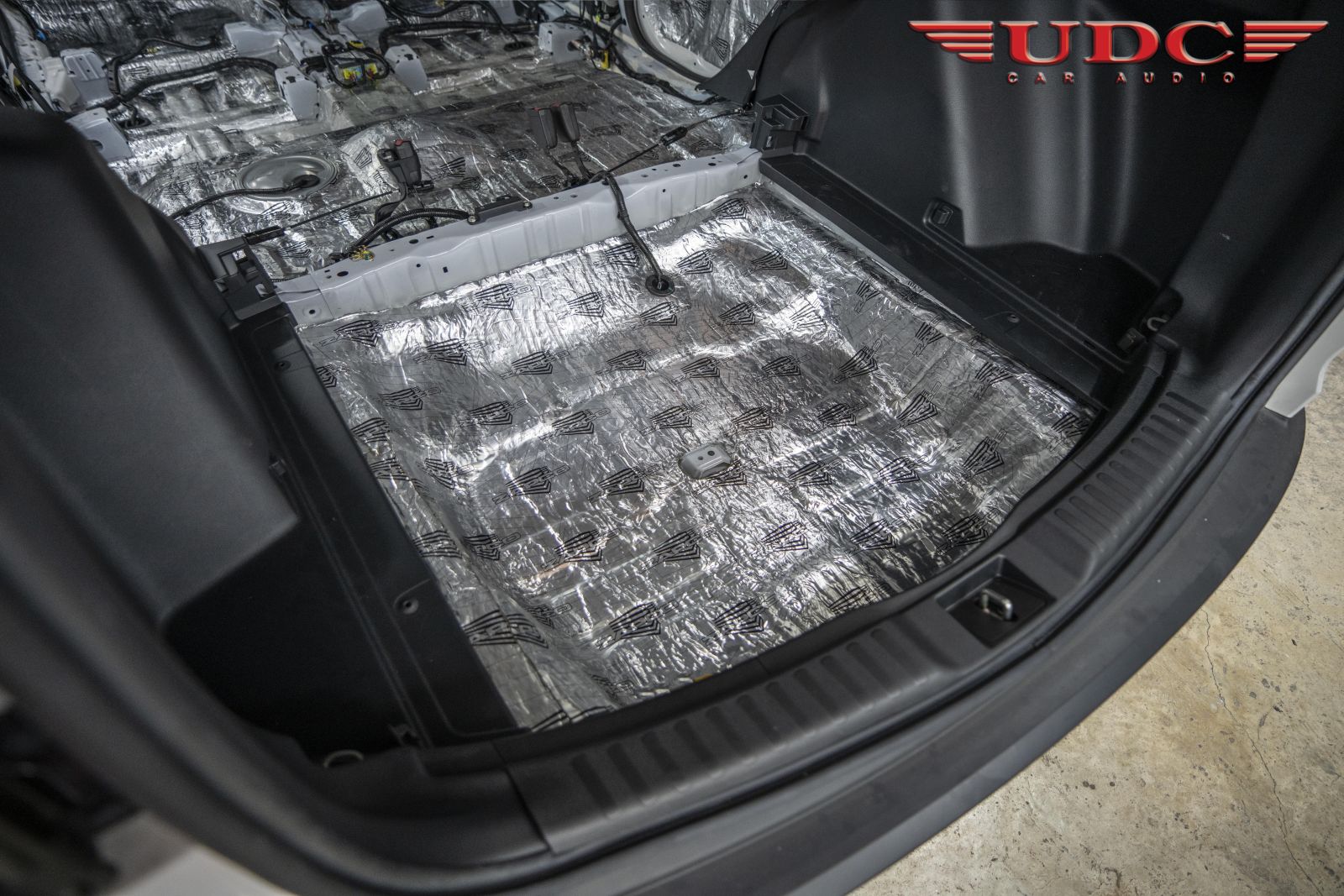

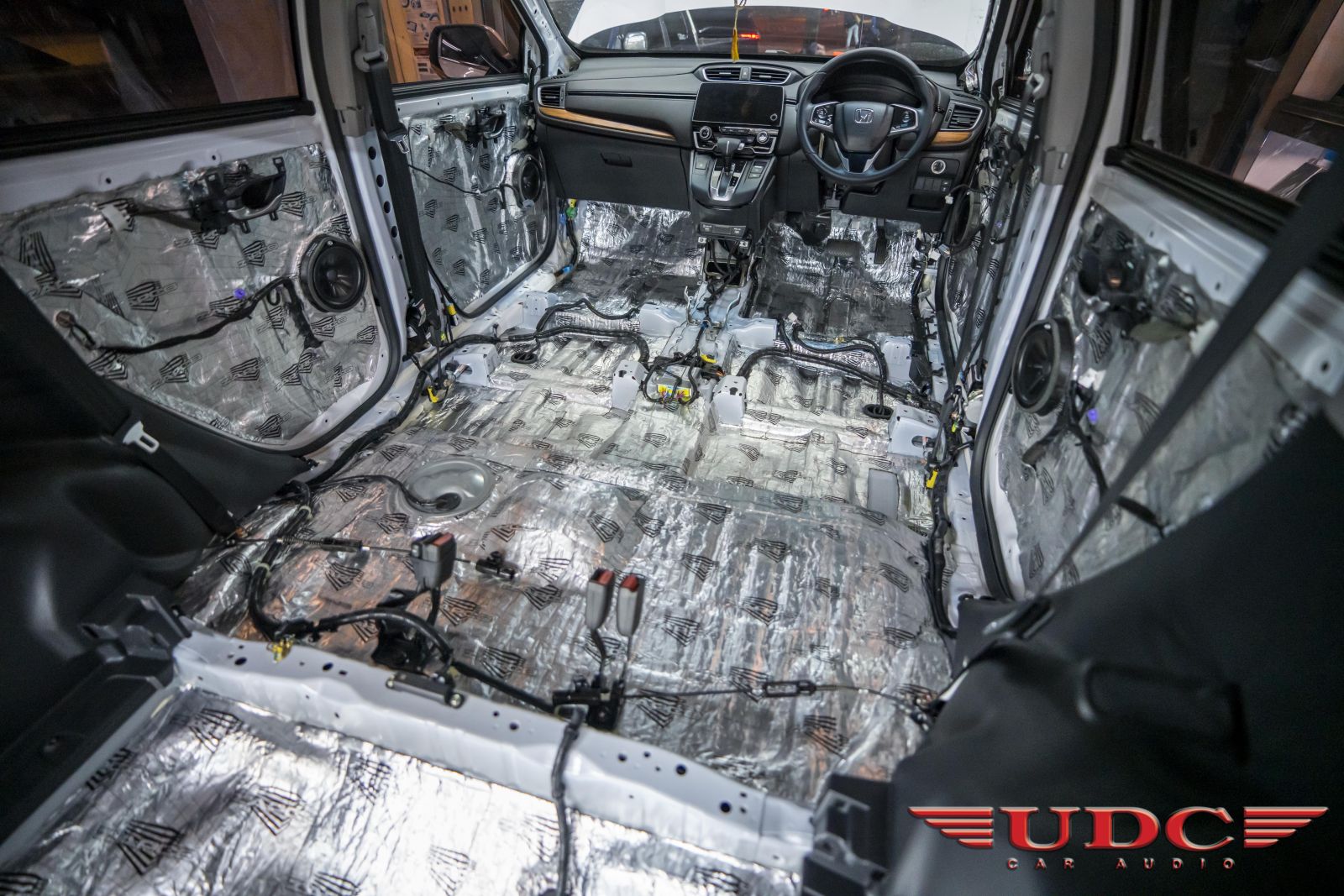

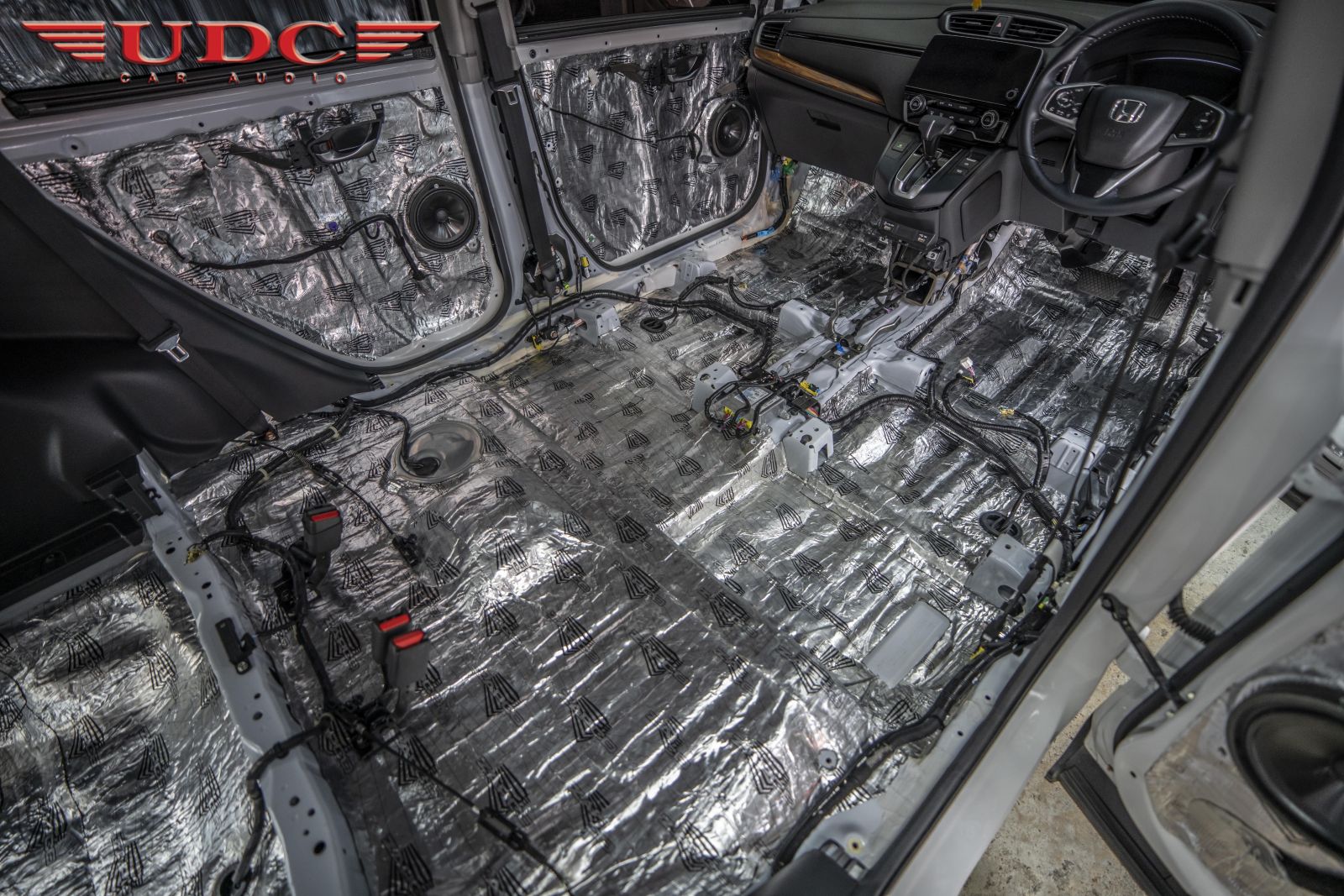

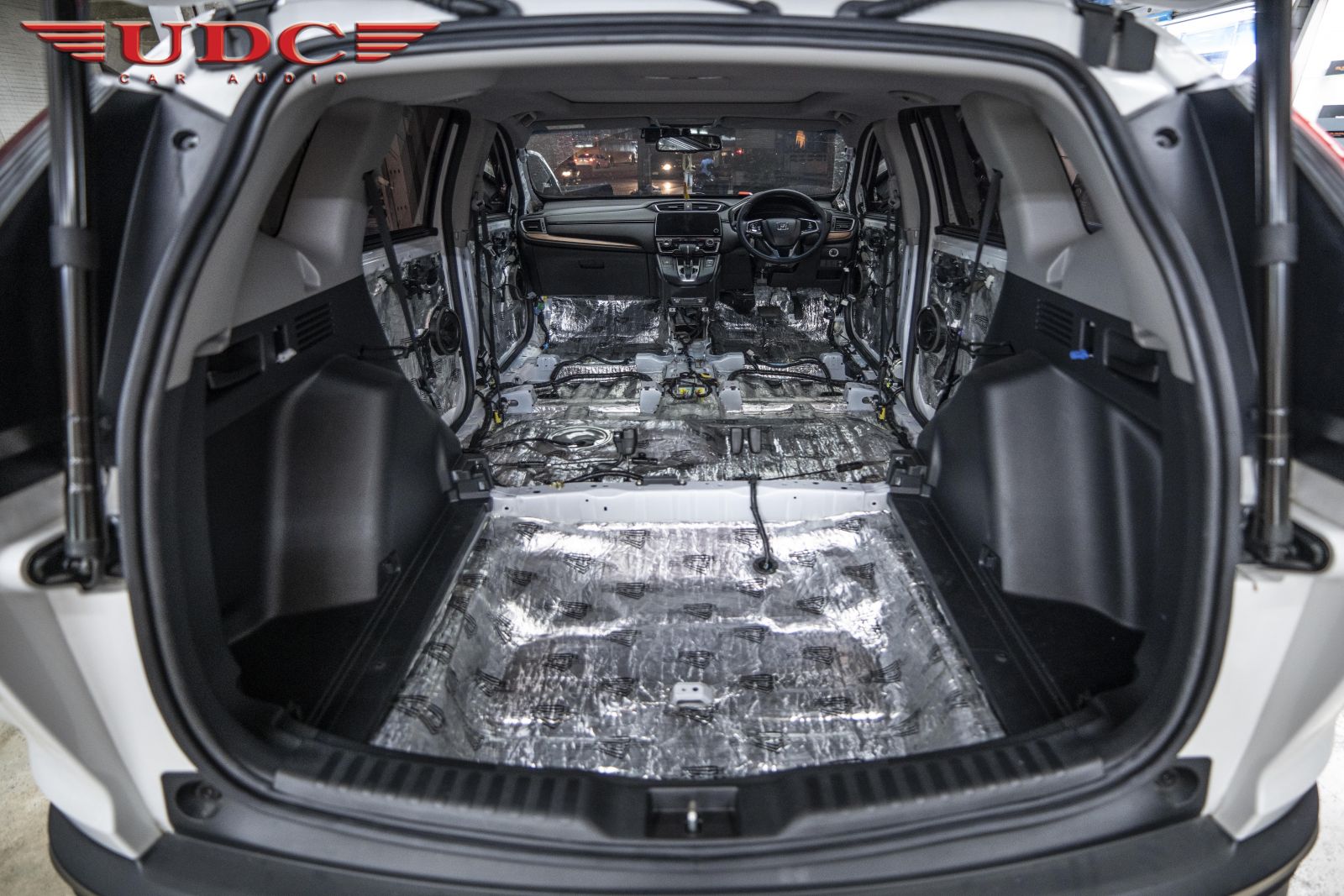

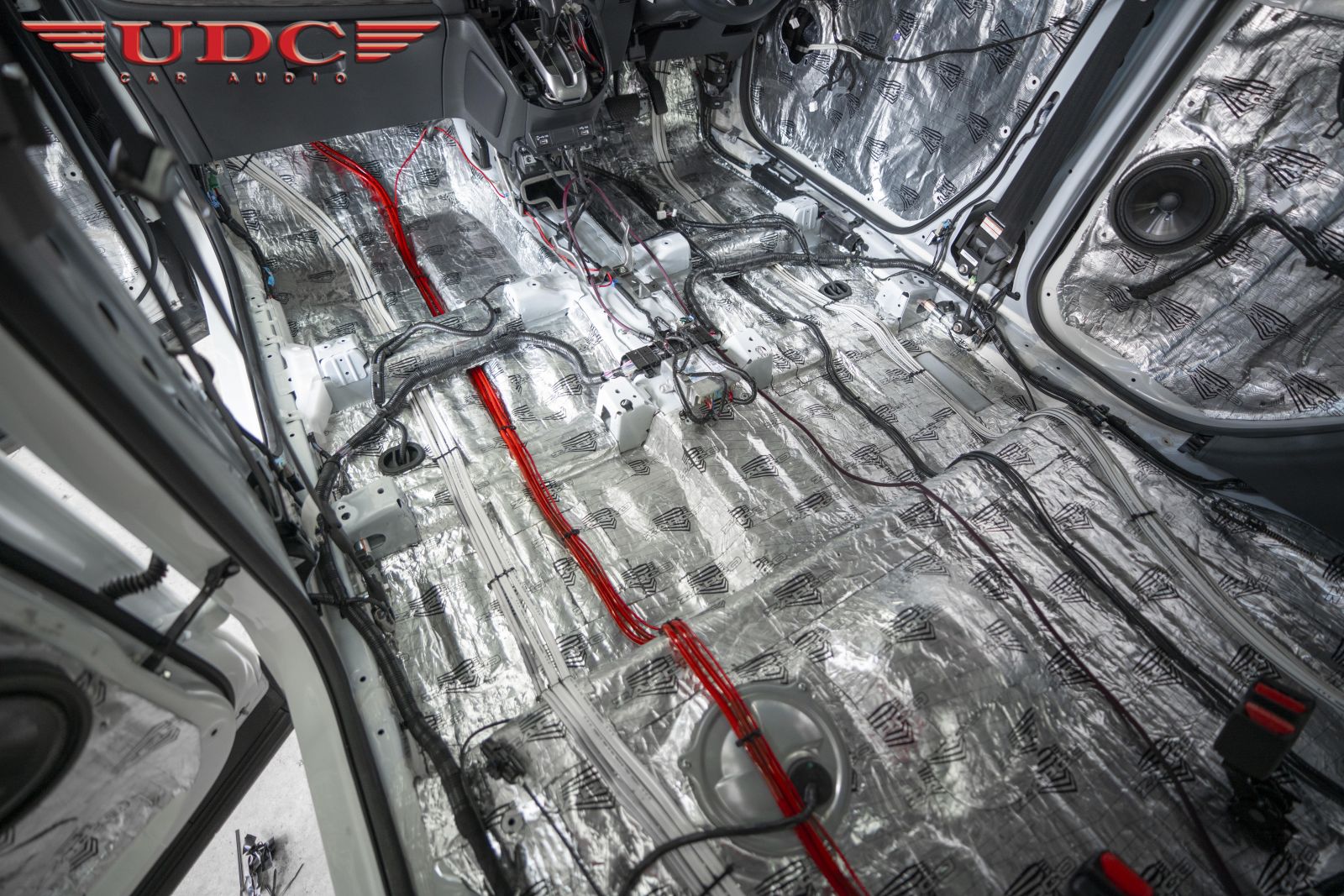

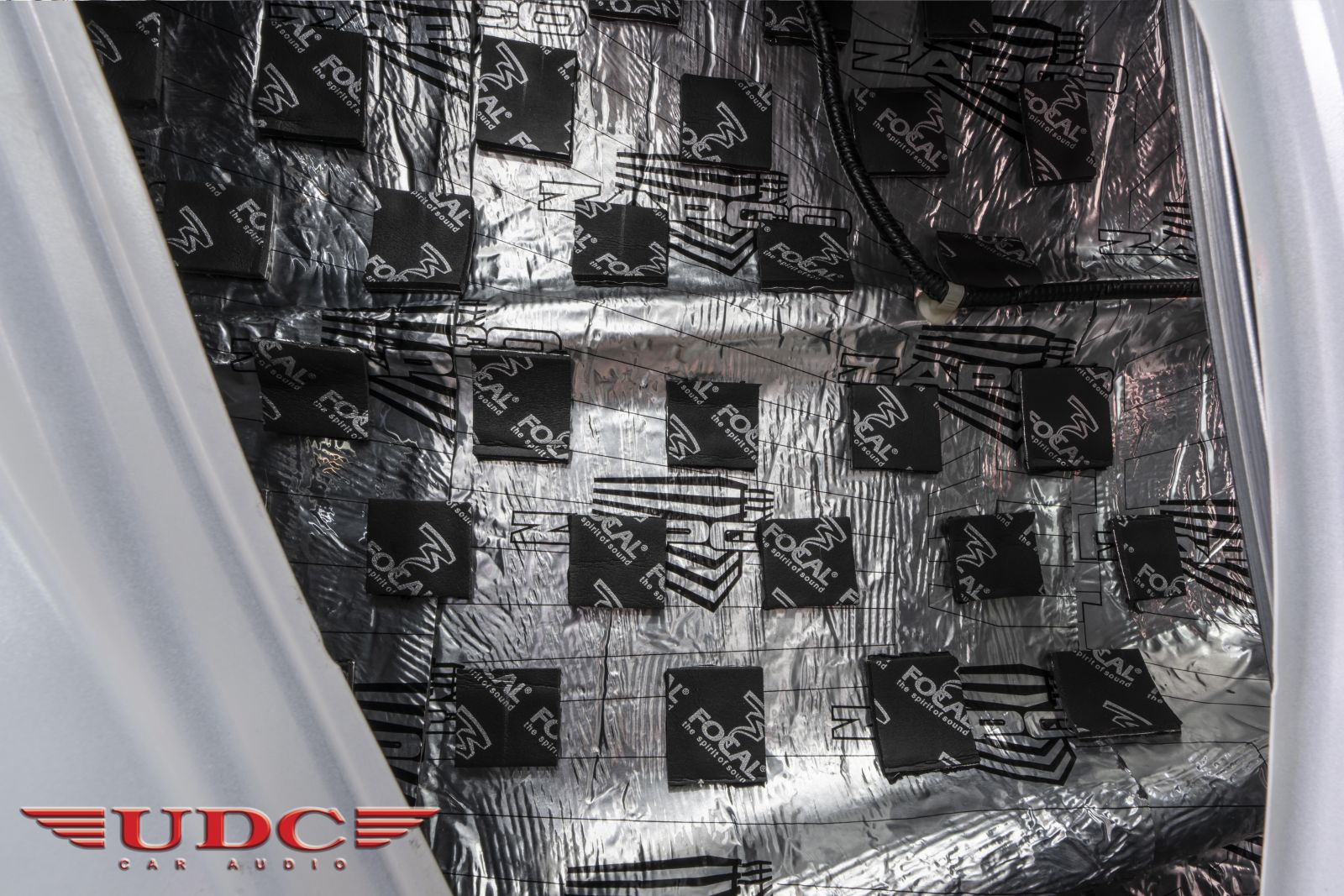

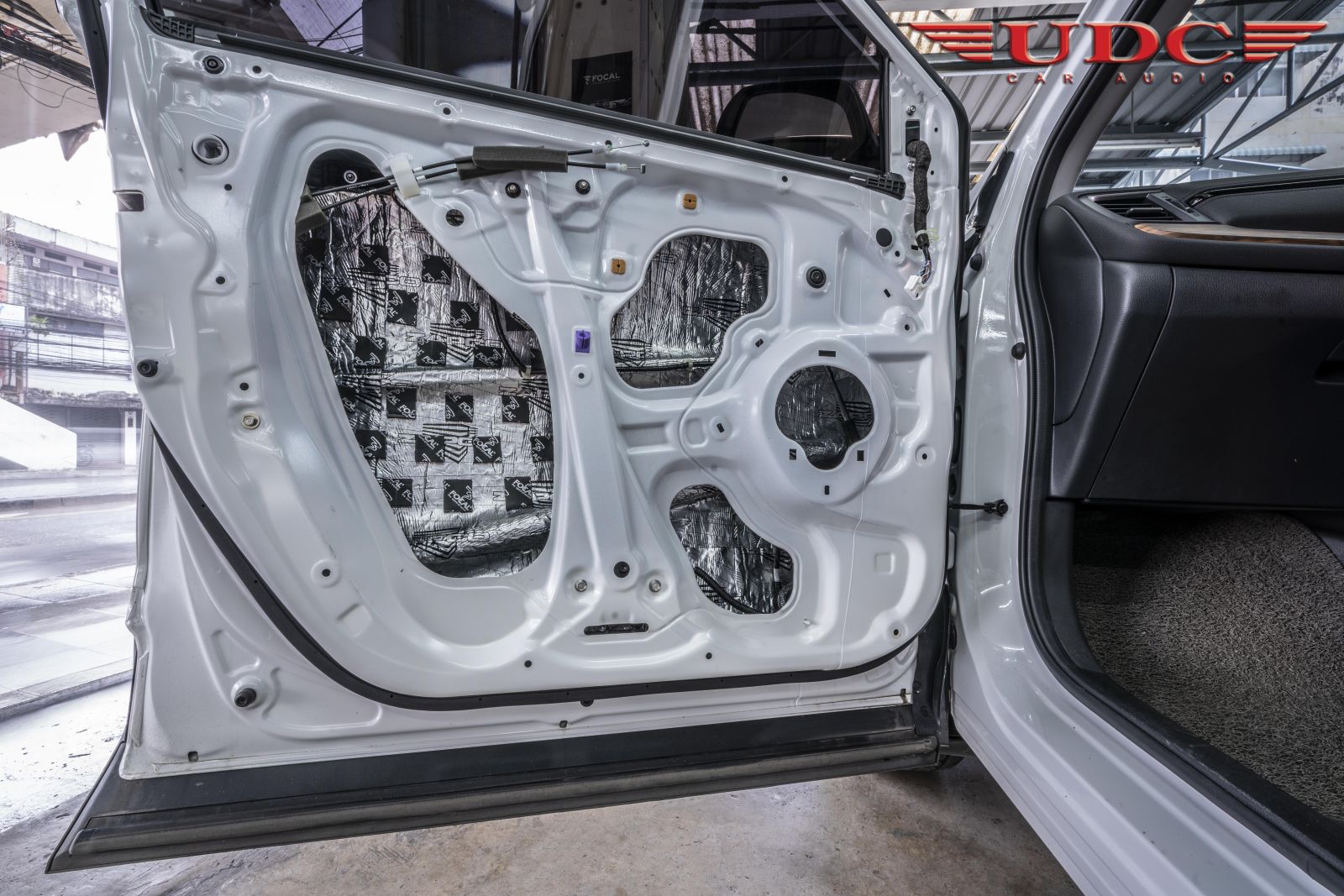

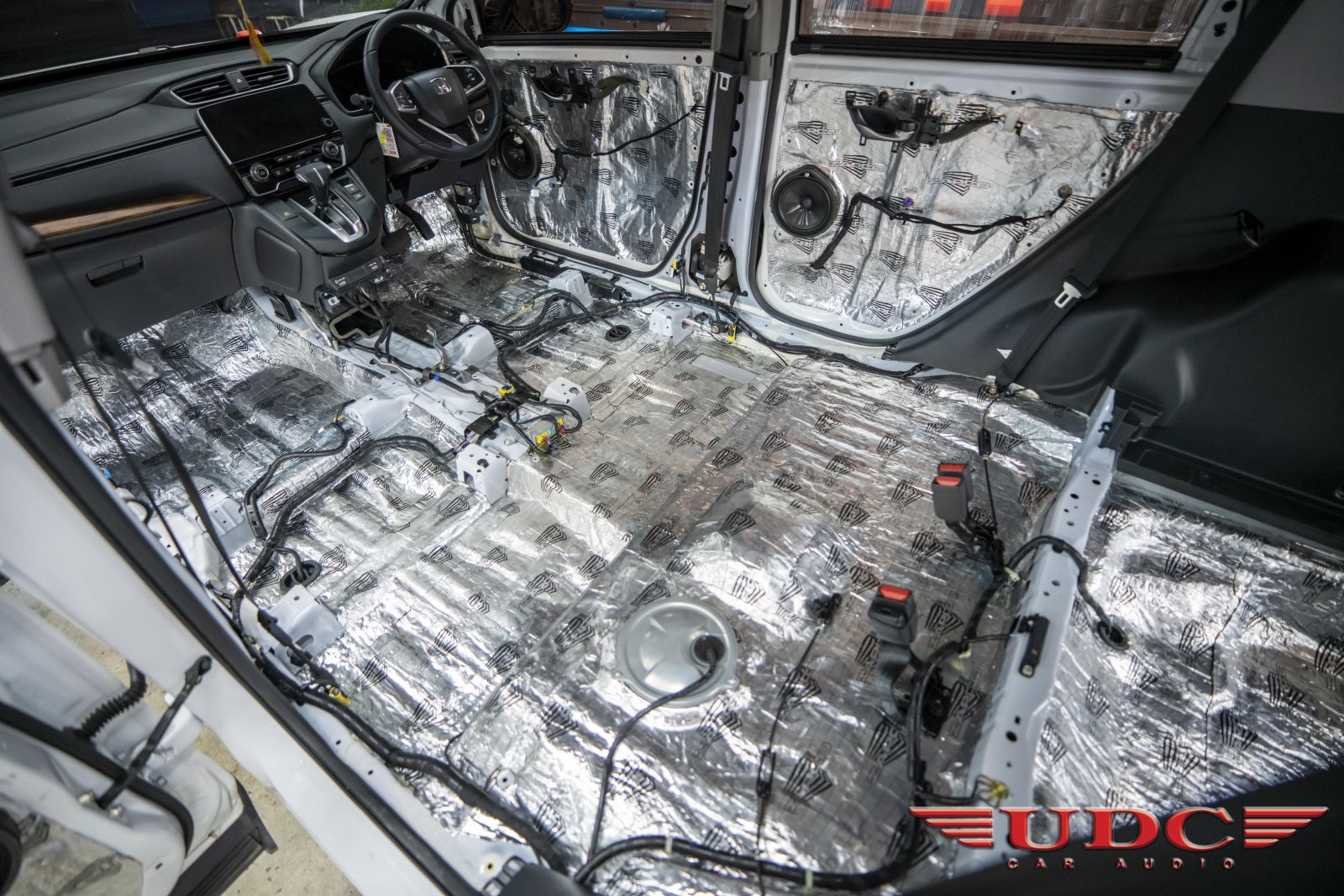

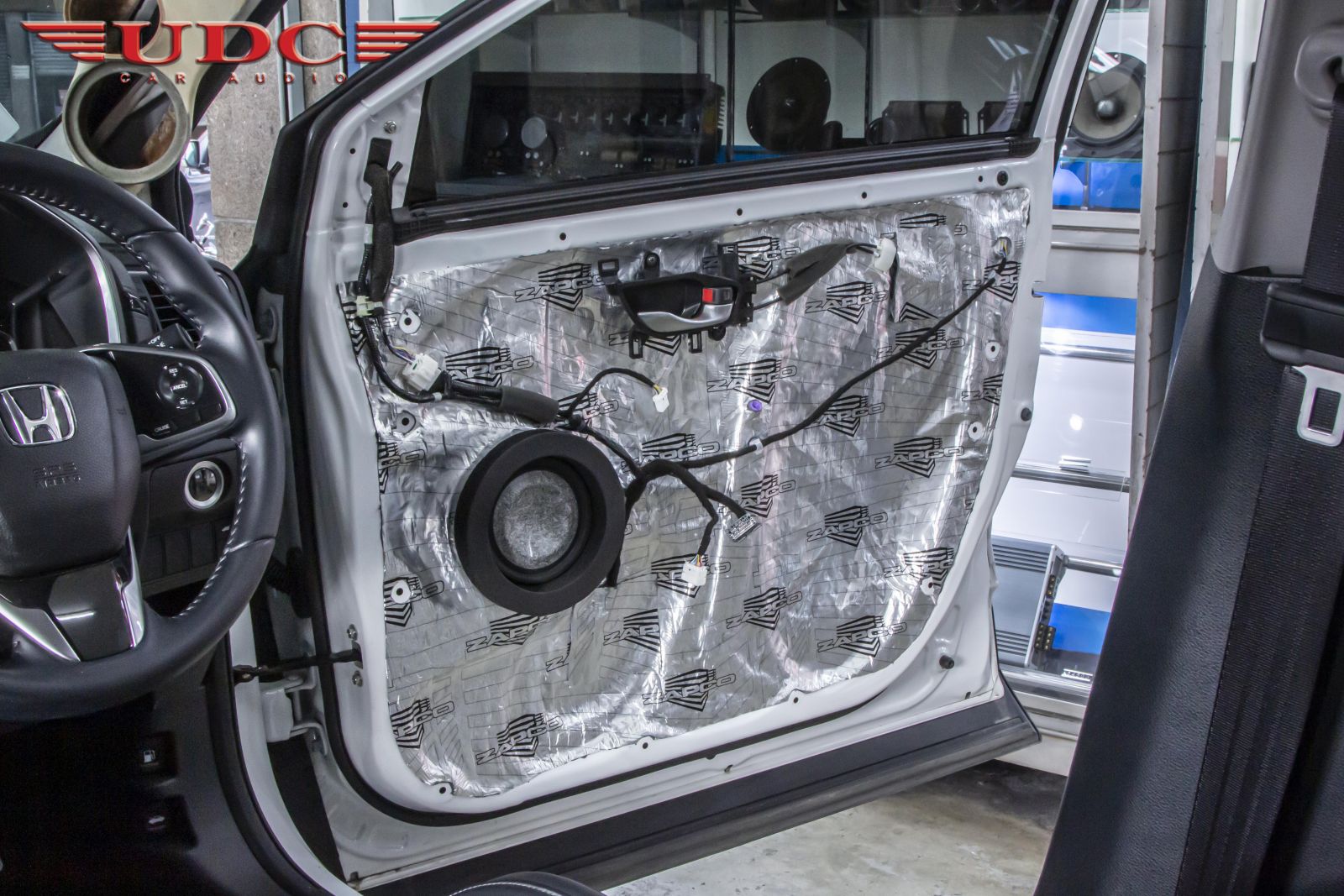

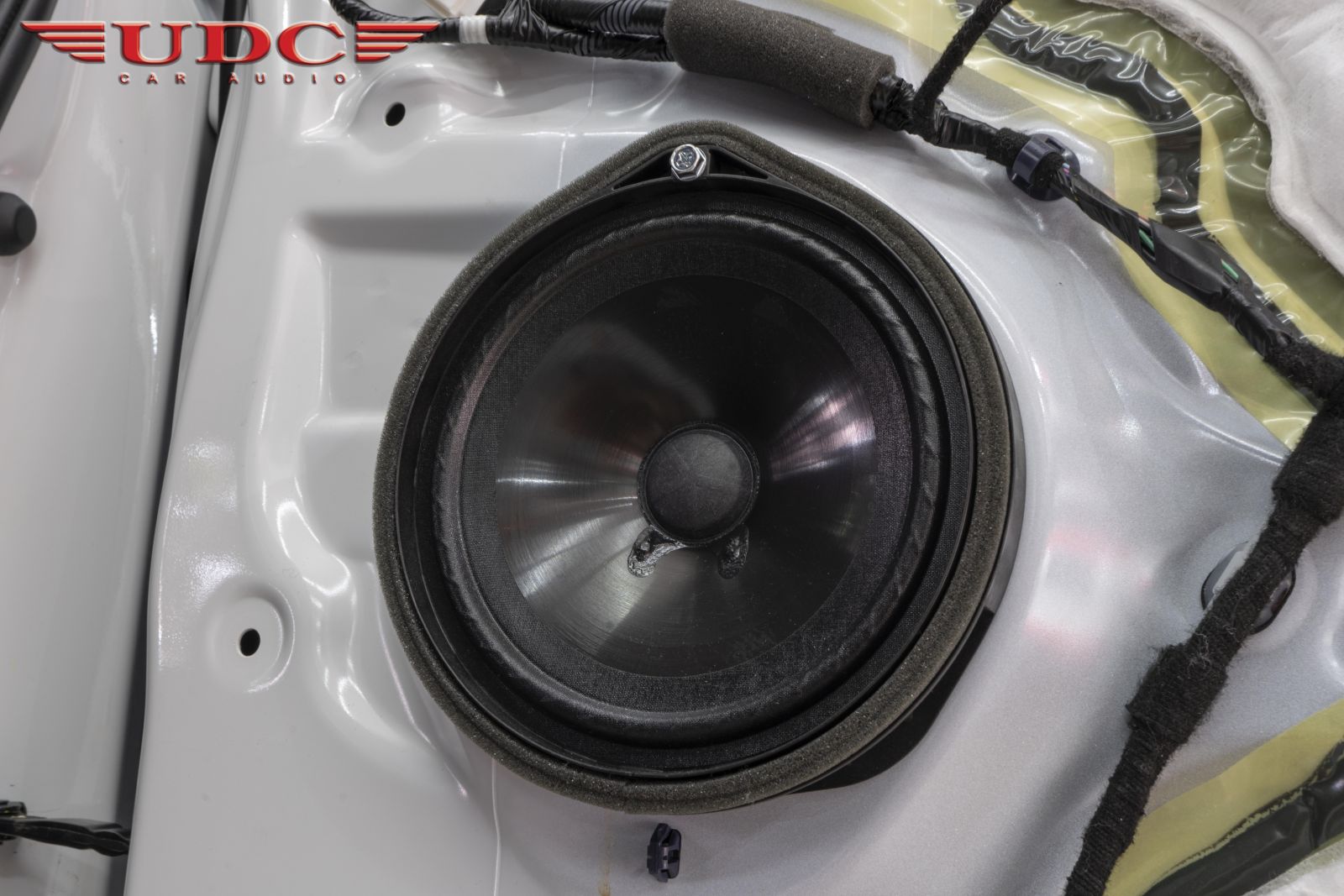

งาน DAMP เก็บเสียง ภายในห้องโดยสารขอตัวรถ HONDA CR-V (G5) คันนี้ด้วยแผ่น DAMP

ZAPCO VIBRATION SOUNDPROOF
โดยจะทำการ Damp 2-Layer ที่ตำแหน่ง


- ประตูทุกบาน

- ที่เท้าคนนั่งด้านหน้าซ้ายและขวา

- ที่เท้าคนนั่งด้านหลังซ้ายและขวา

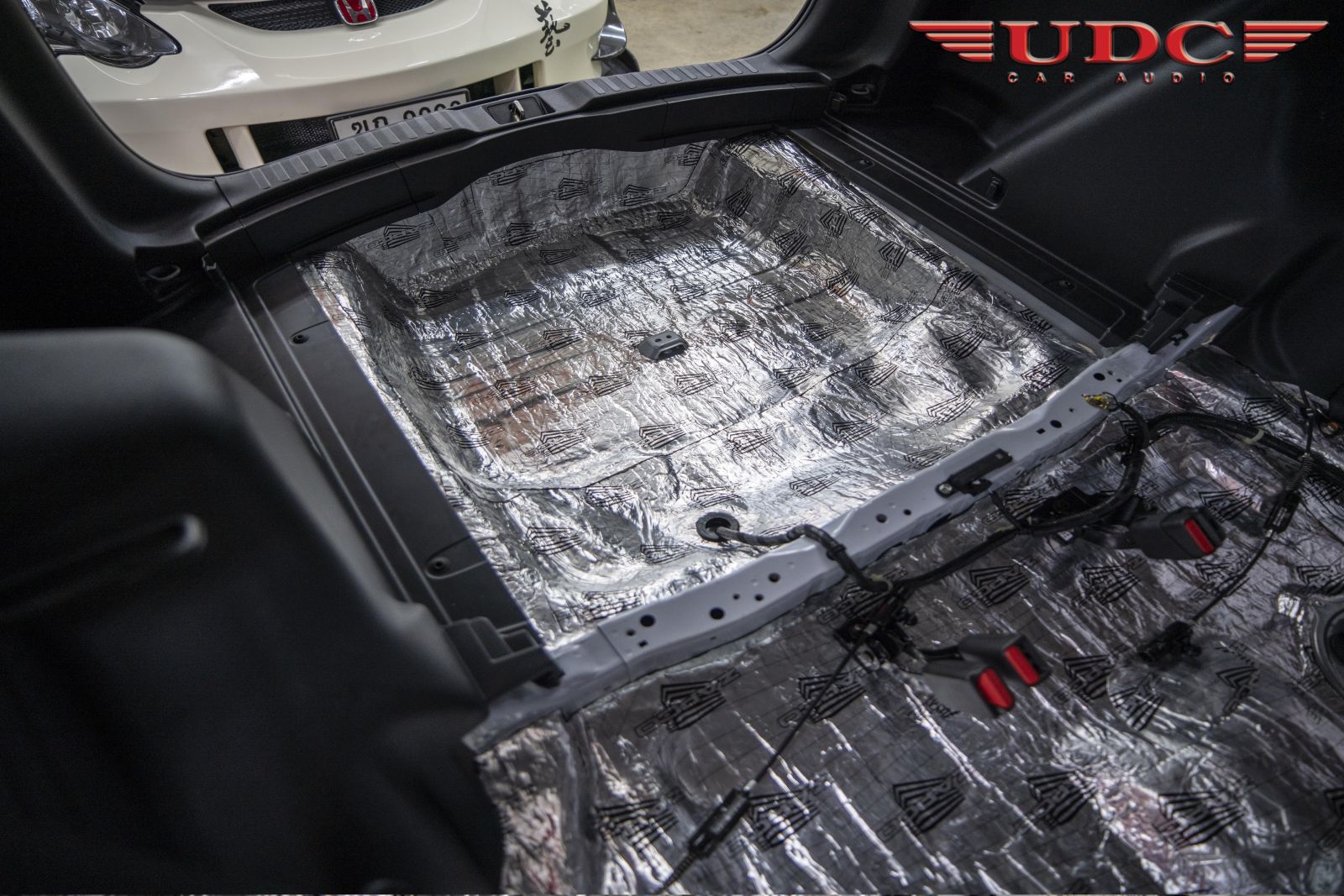

- ที่เก็บล้อยางอะไหล่รถยนต์


ทำให้สามารถ ลดเสียงรบกวนต่างๆ ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆ

ของเสียงเพลงในรถมากขึ้น และยังสามารถ ลดความร้อนภายในห้องโดยสาร เพิ่มความสุข

ขณะทำการขับขี่และการได้ยินคลื่นความถี่ต่างๆ ได้ดีมากขึ้นพร้อมกับเทคนิคพิเศษต่างๆ ในงาน

Damp จากทางเรา มาให้ชมกันก่อนนะครับ

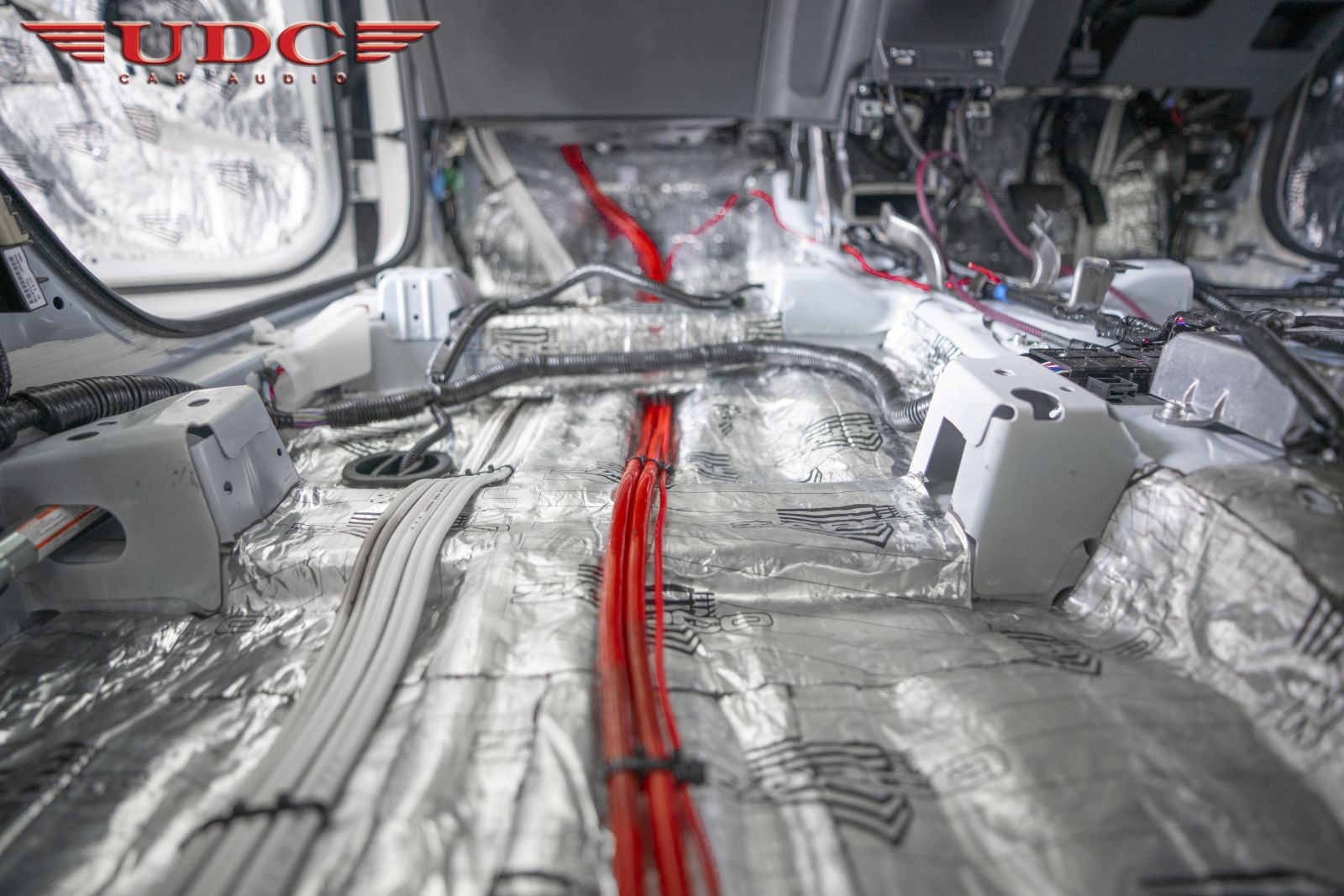

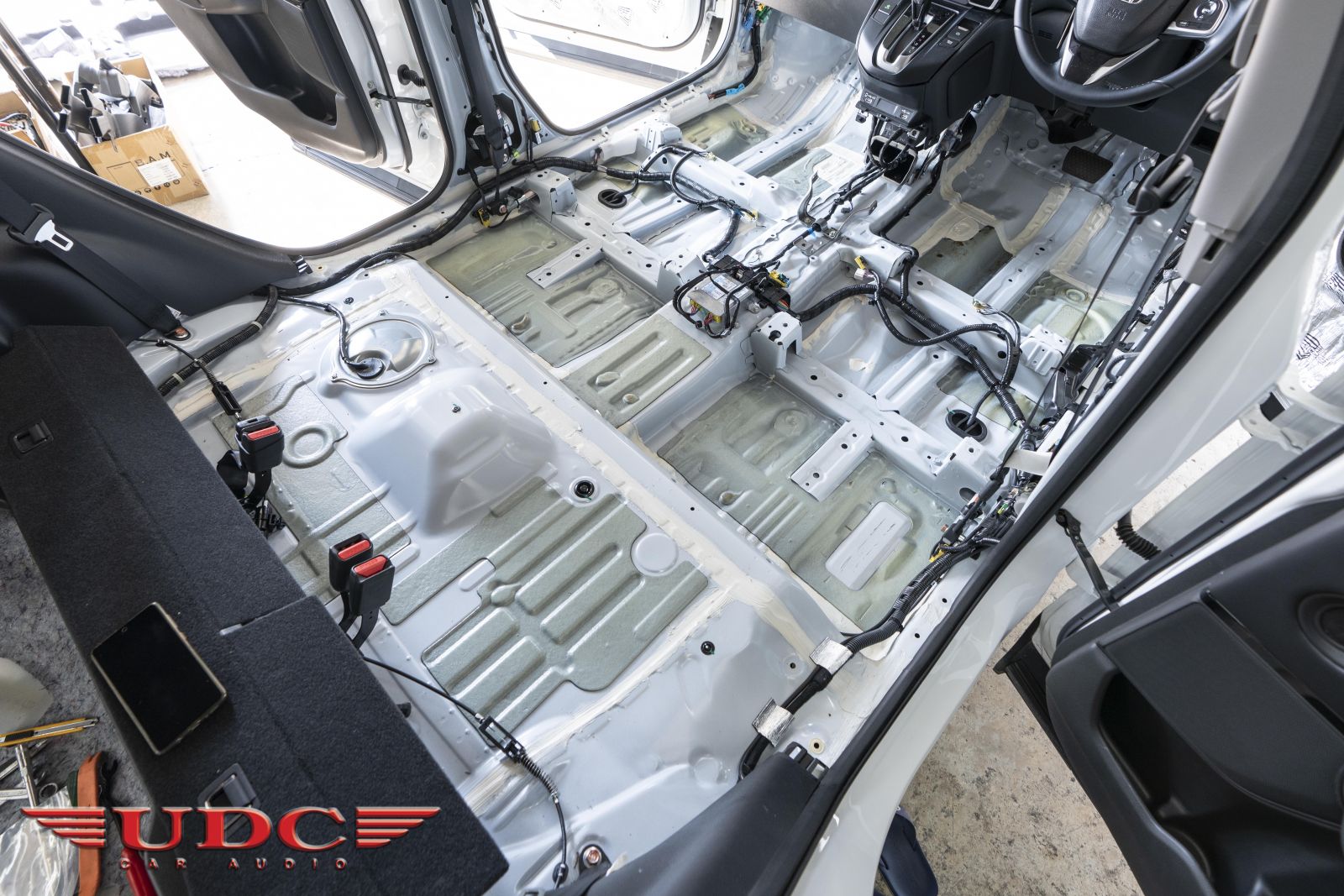

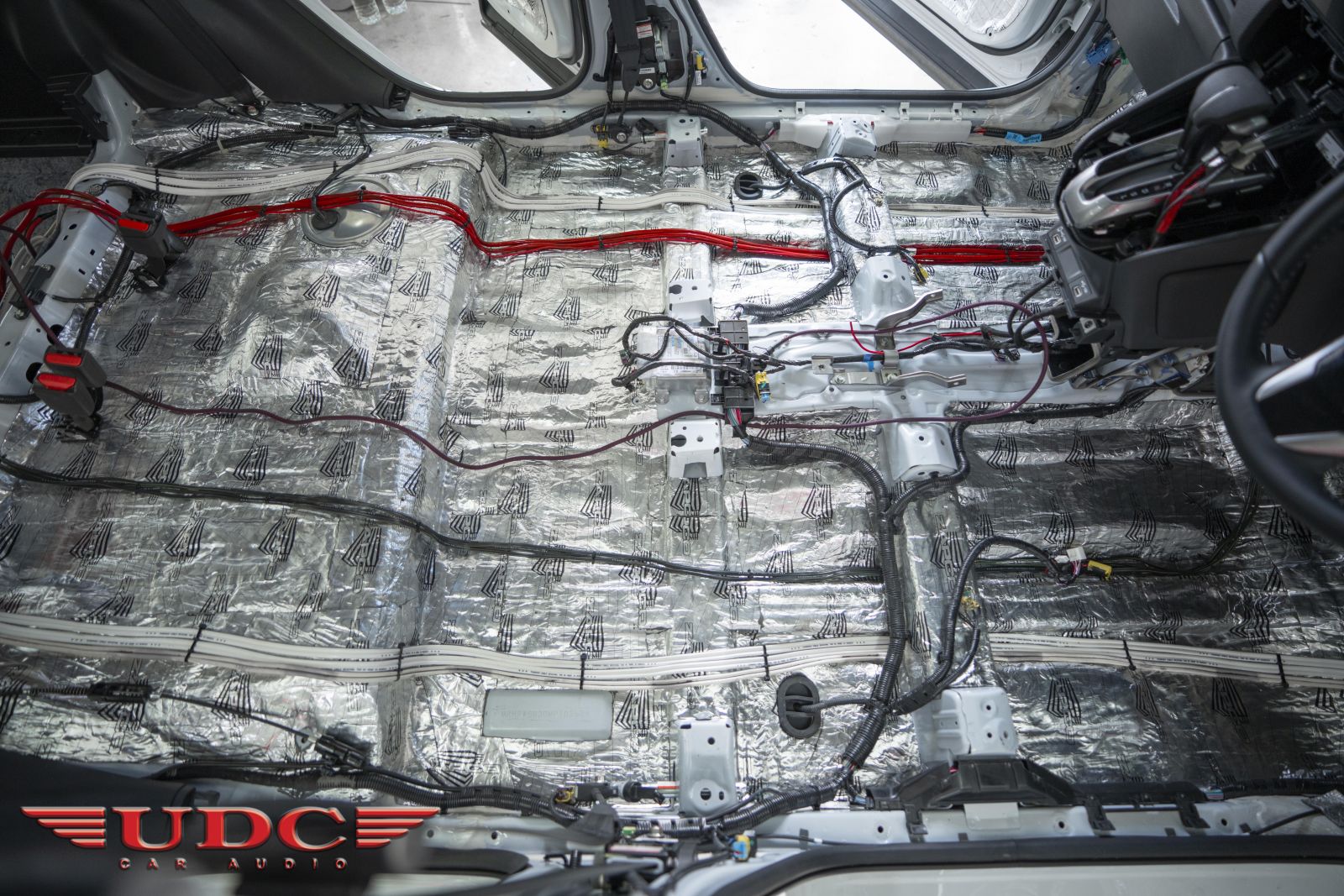

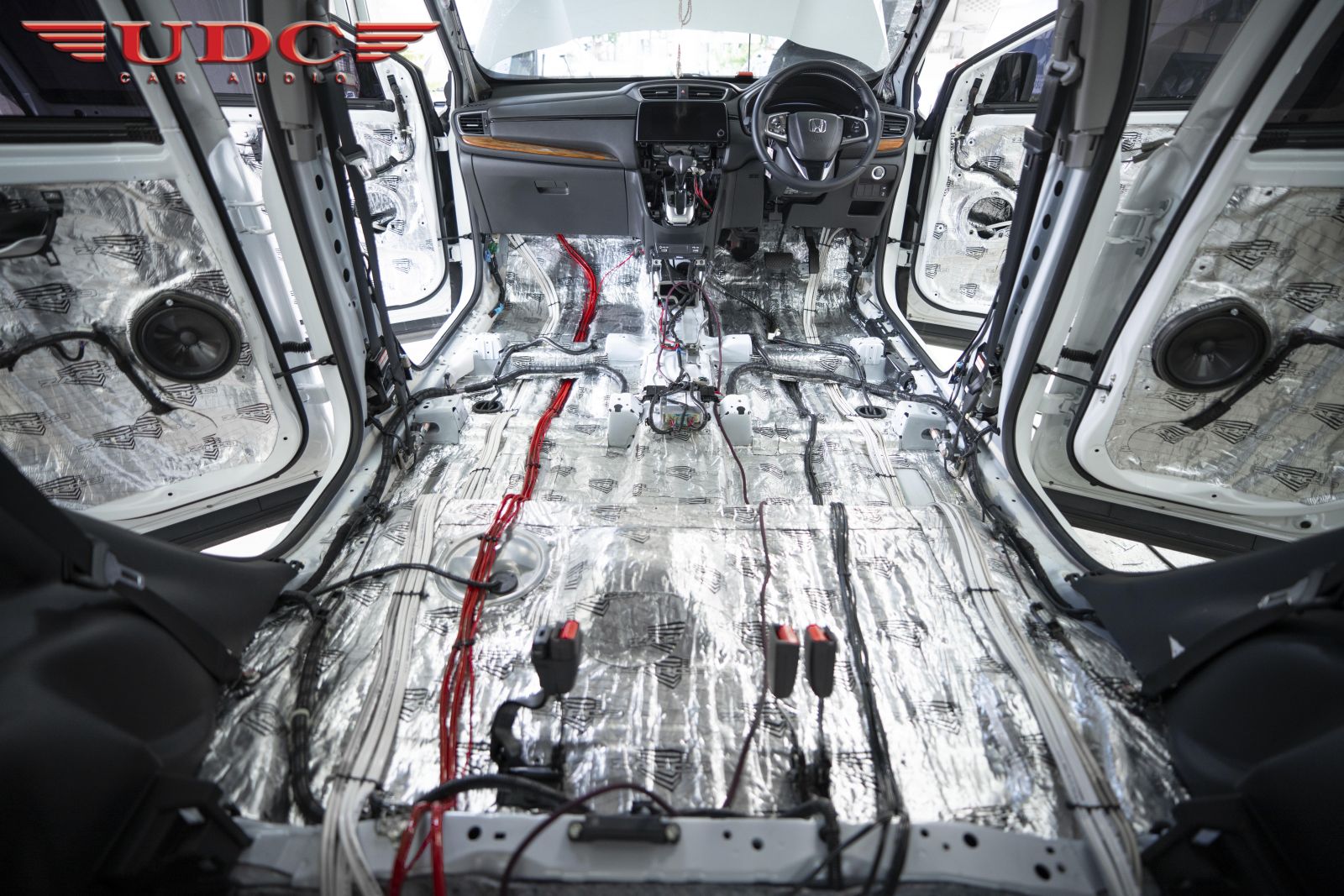

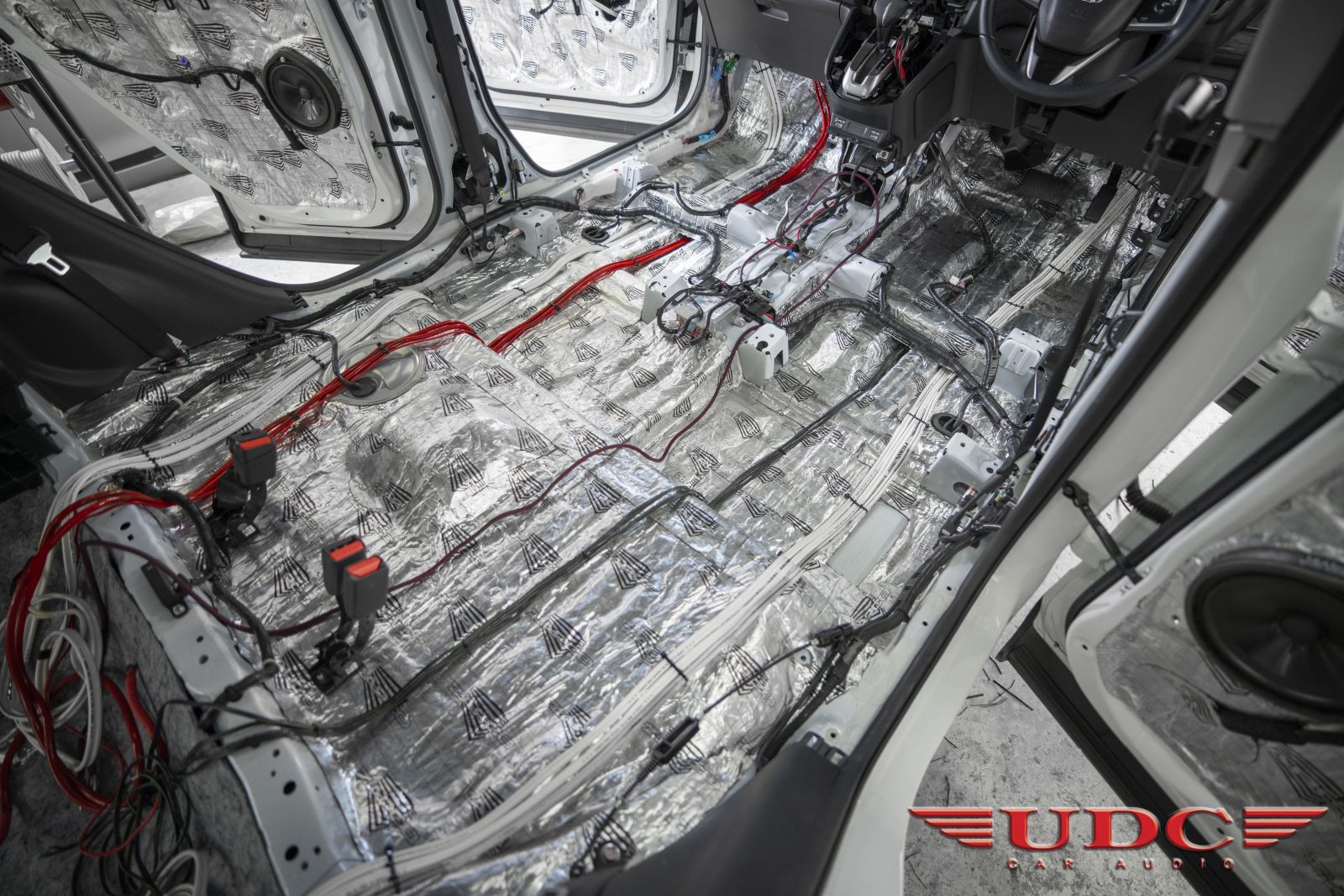

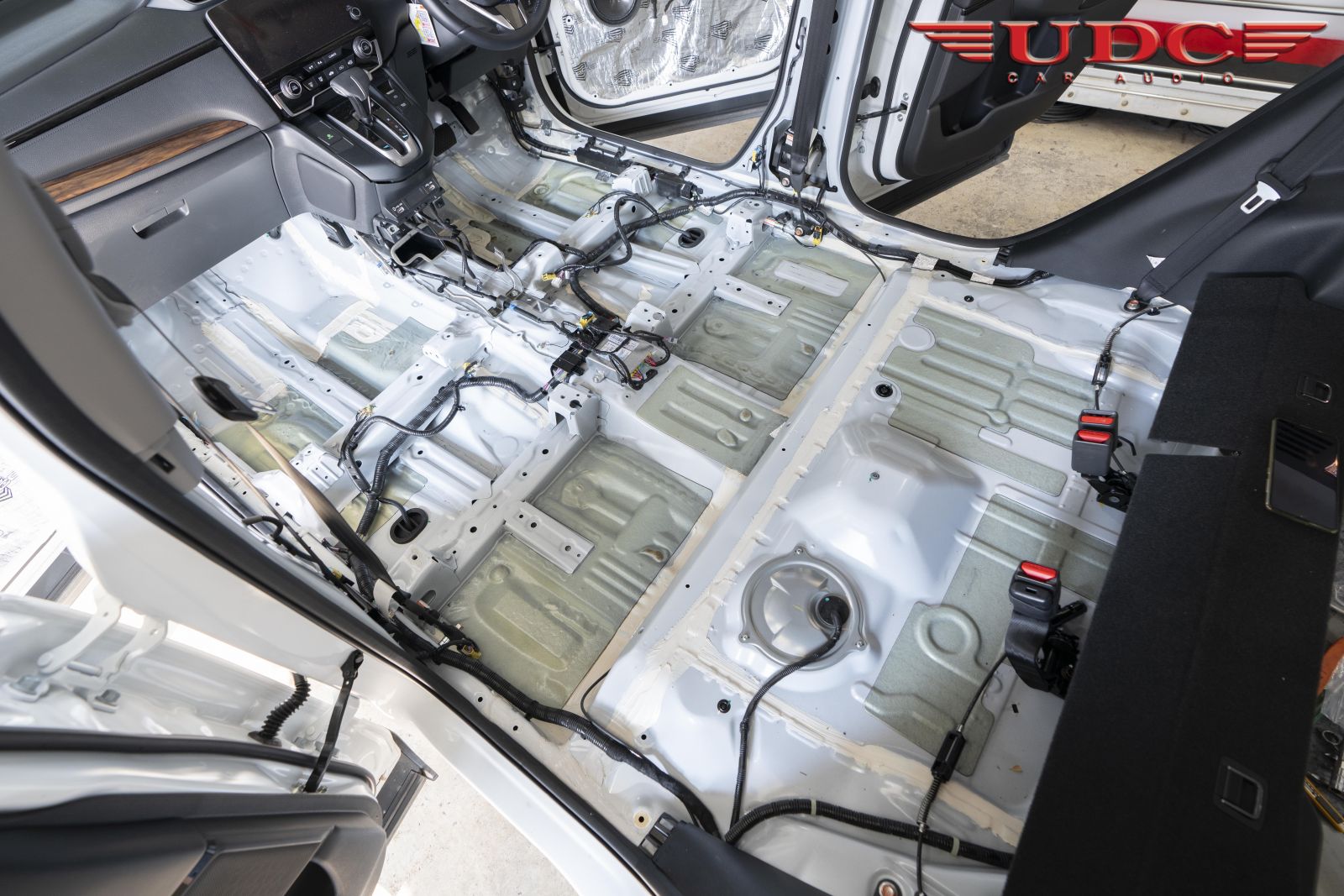

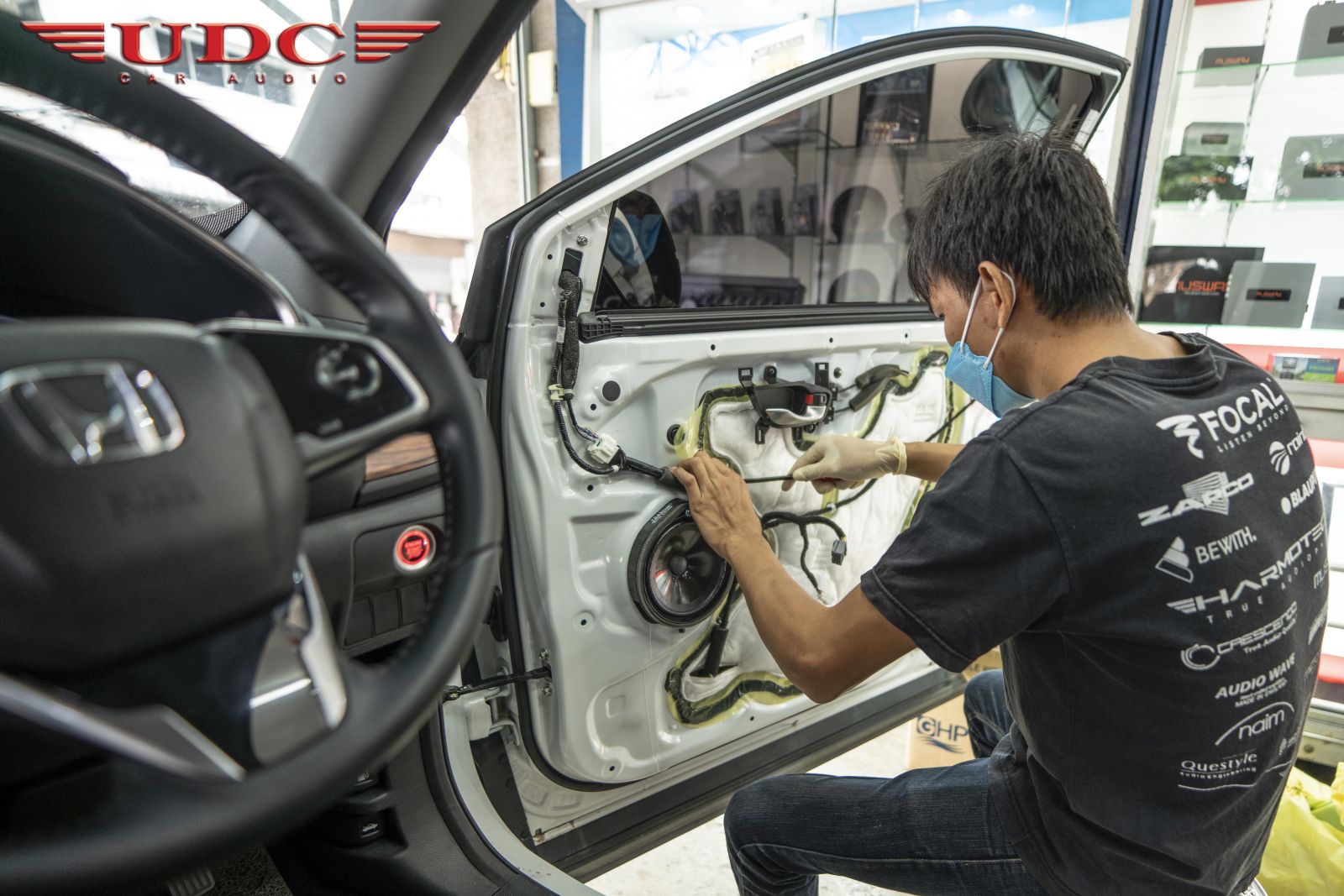

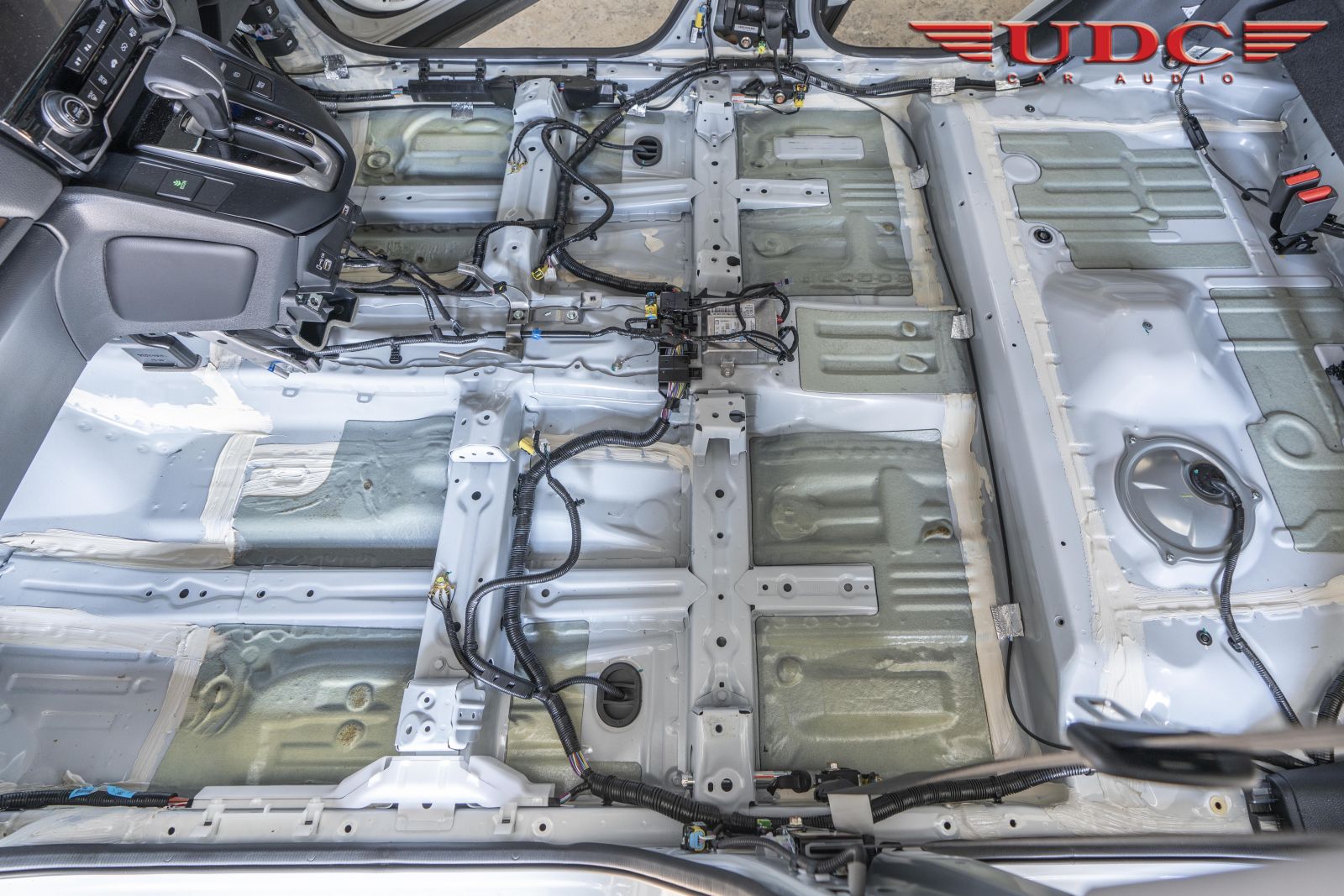

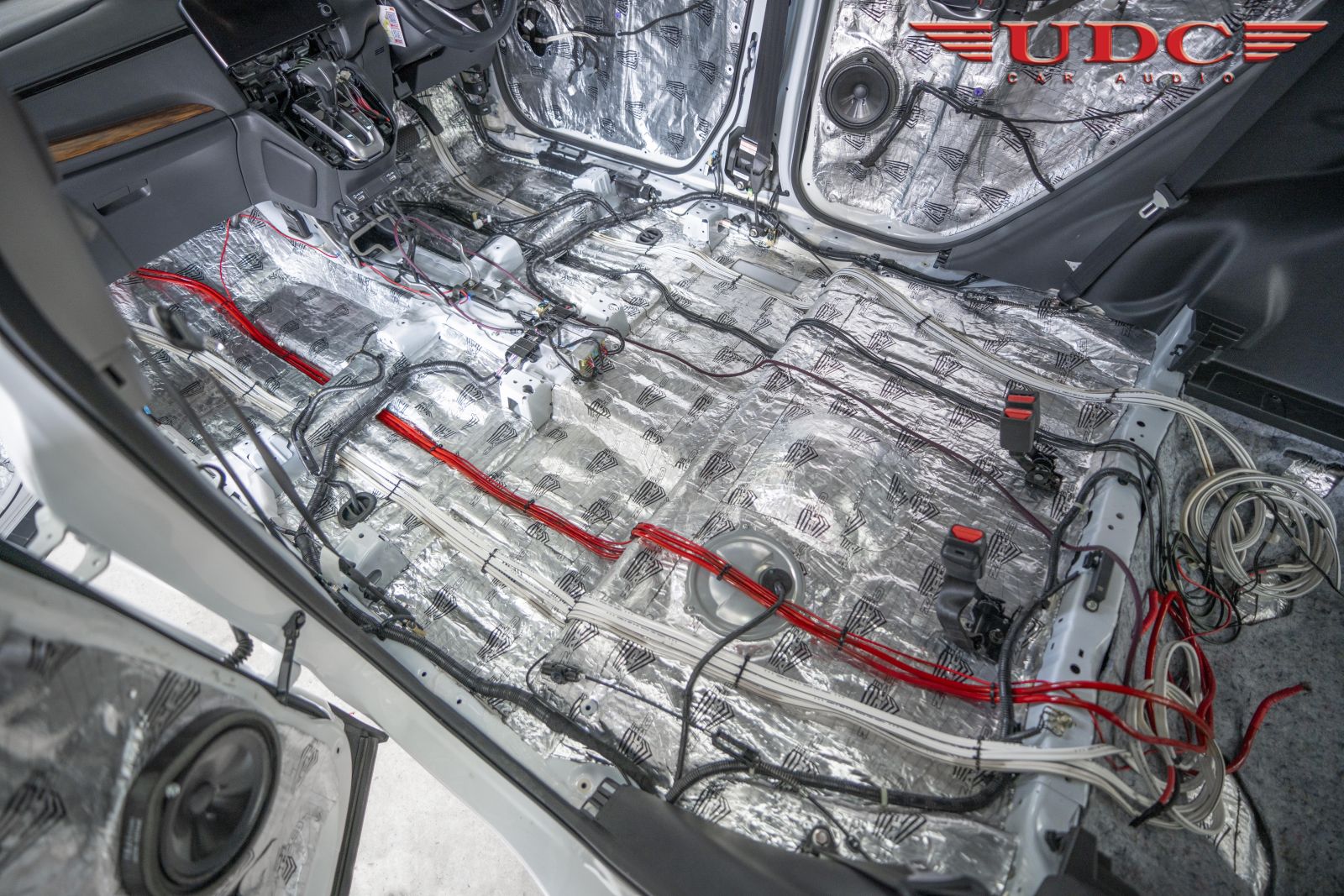

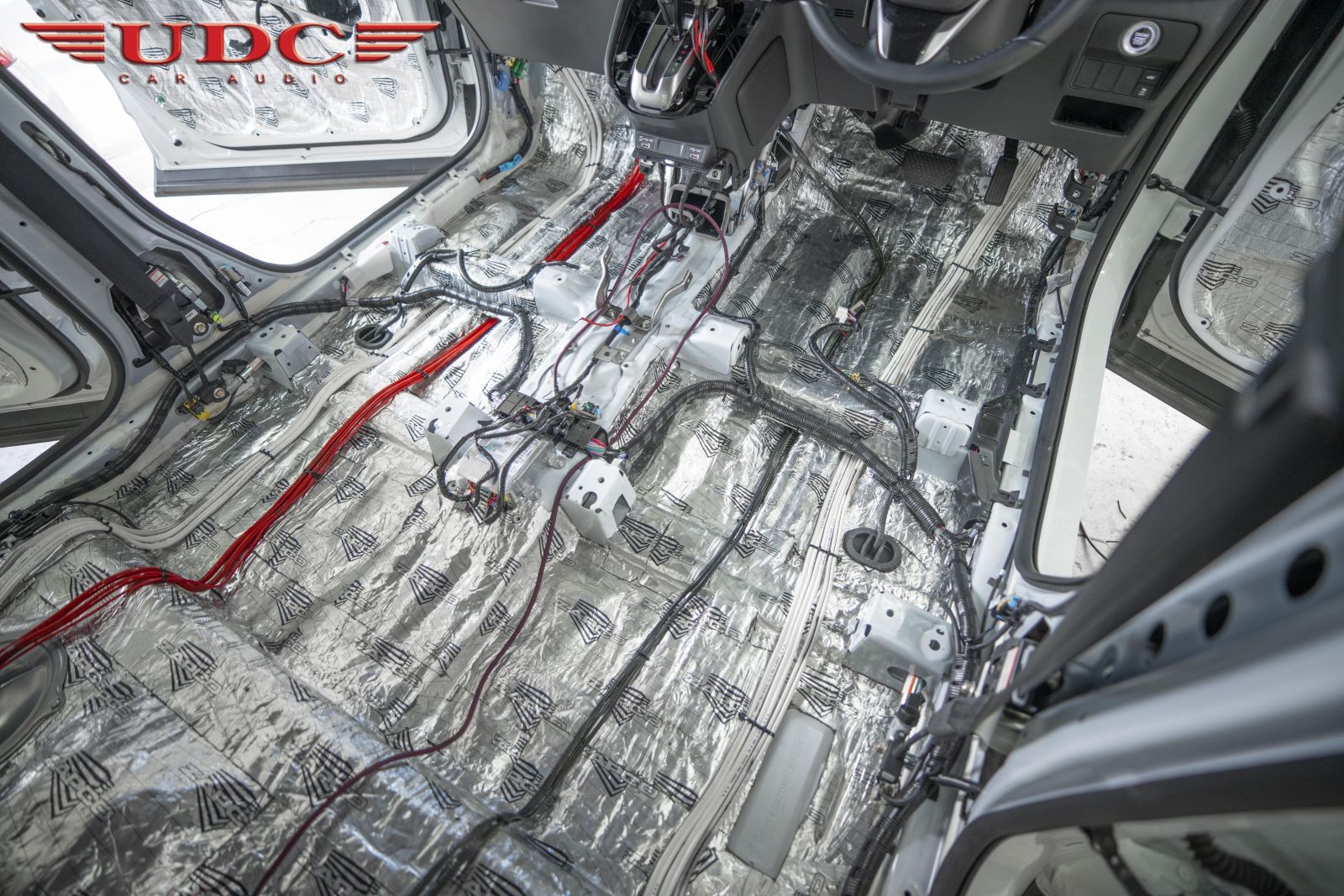

          ขั้นตอนการเดินชุดสายที่เราใส่ใจ


เอาขั้นตอนการเดินชุดสายใน  HONDA CR-V (G5)  คันนี้มาให้ชมกันต่อนะครับ

เพราะการเดินสาย มีผลกับประสิทธิภาพของเสียงและสัญญาณต่างๆที่เข้ามารบกวนในระบบเสียง

เราจึงใส่ใจทุกขั้นตอนการทำงาน แยกสาย
แต่ละประเภทออกจากกันและเก็บงานเดินสายเว้นระยะ

ในการเดินสายเท่าๆกัน กันการเคลื่อนตัว
ของสายในระบบเรียบร้อยครับ



โดยสายที่ทำการเชื่อมตออุปกรณ์ต่างๆจะมีดังนี้


ชุดสาย  TCHERNOV CABLE  ทั้งระบบ


- สายไฟ รุ่น STANDARD 0 POWER 4AWG (BRC) ( 12M ) (MAIN)


- สายไฟ รุ่น STANDARD 4 POWER 4AWG (BRC) ( 10M ) (AMP)


- สายไฟ รุ่น PRO MOUNTING WIRE (REMOTE) (BRC) ( 10M ) (REMOTE)


- สายสัญญาณ  CLASSIC IC  1.65M (5 SET)



- สายลำโพง  ORIGINAL 2 SC  (TW,MB,SUB) (12WWG) (BRC) ( 45M ) (12AWG)


- บัดกรีเข้าอุปกรณ์ต่างๆ ทั้งระบบด้วยตะกั่วเงิน TCHERNOV SFS/AG Super Flux Silver Solder for Audio

- สาย AUX CLASSIC SERIES + หัว VIABLUE 3.5mm

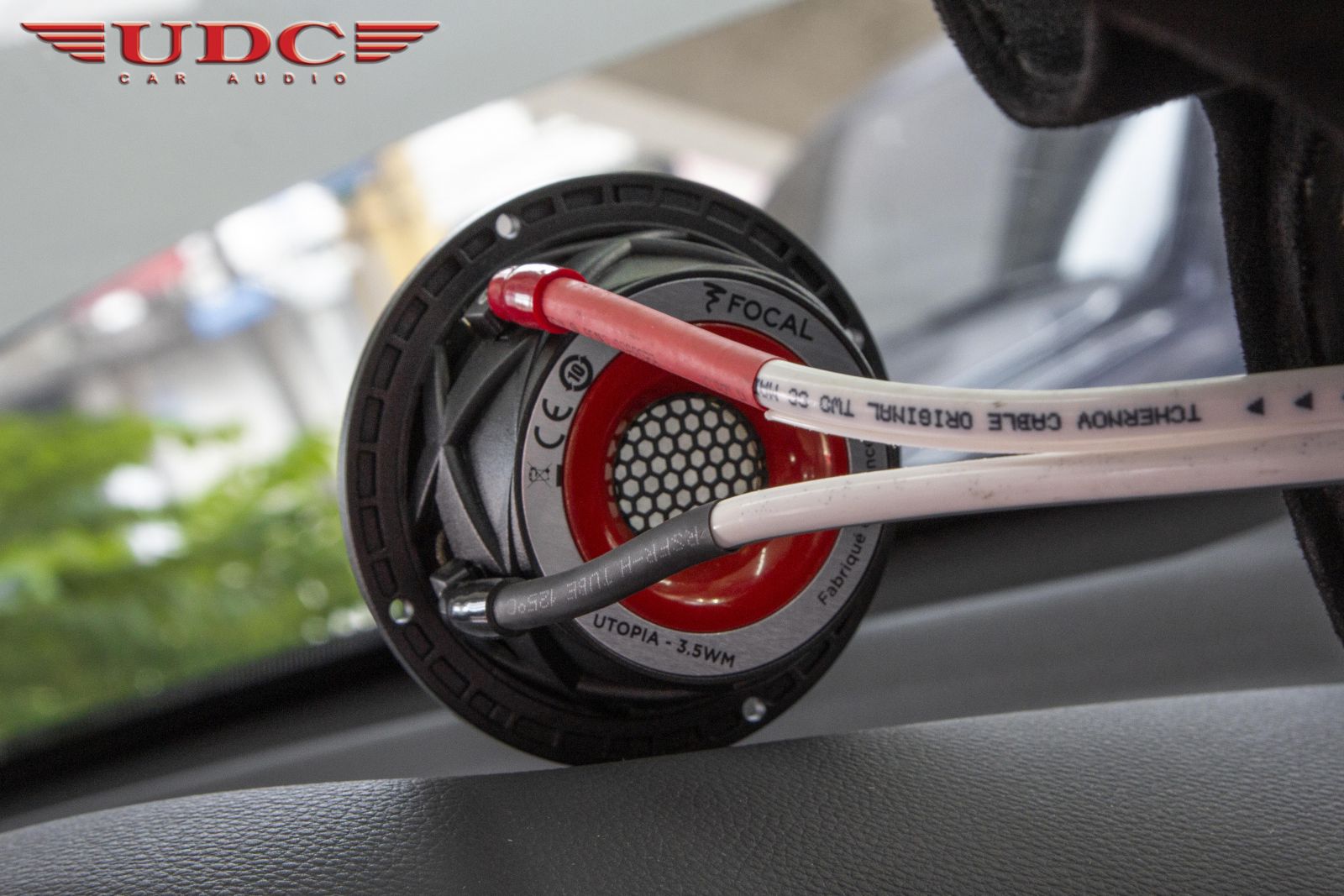

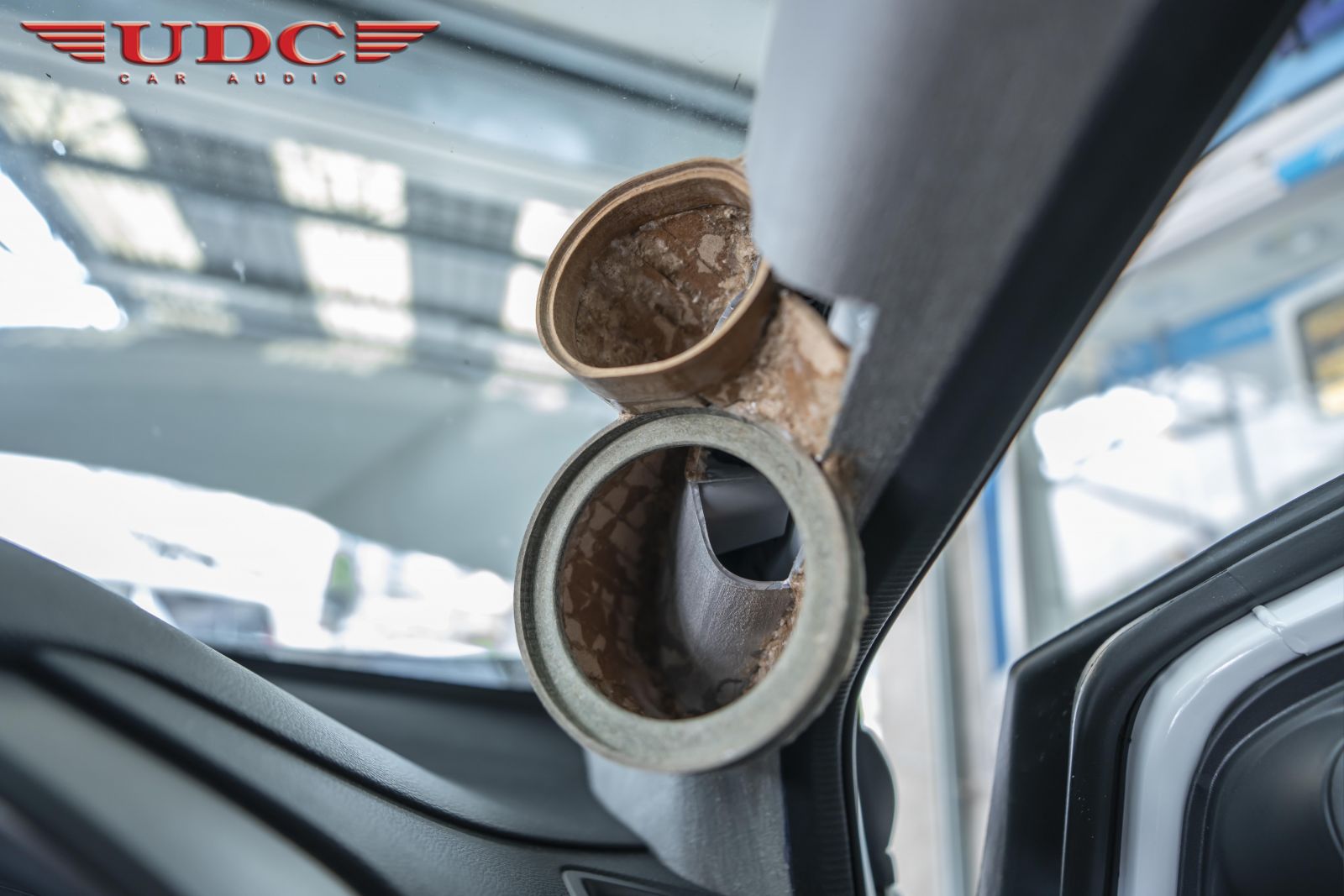

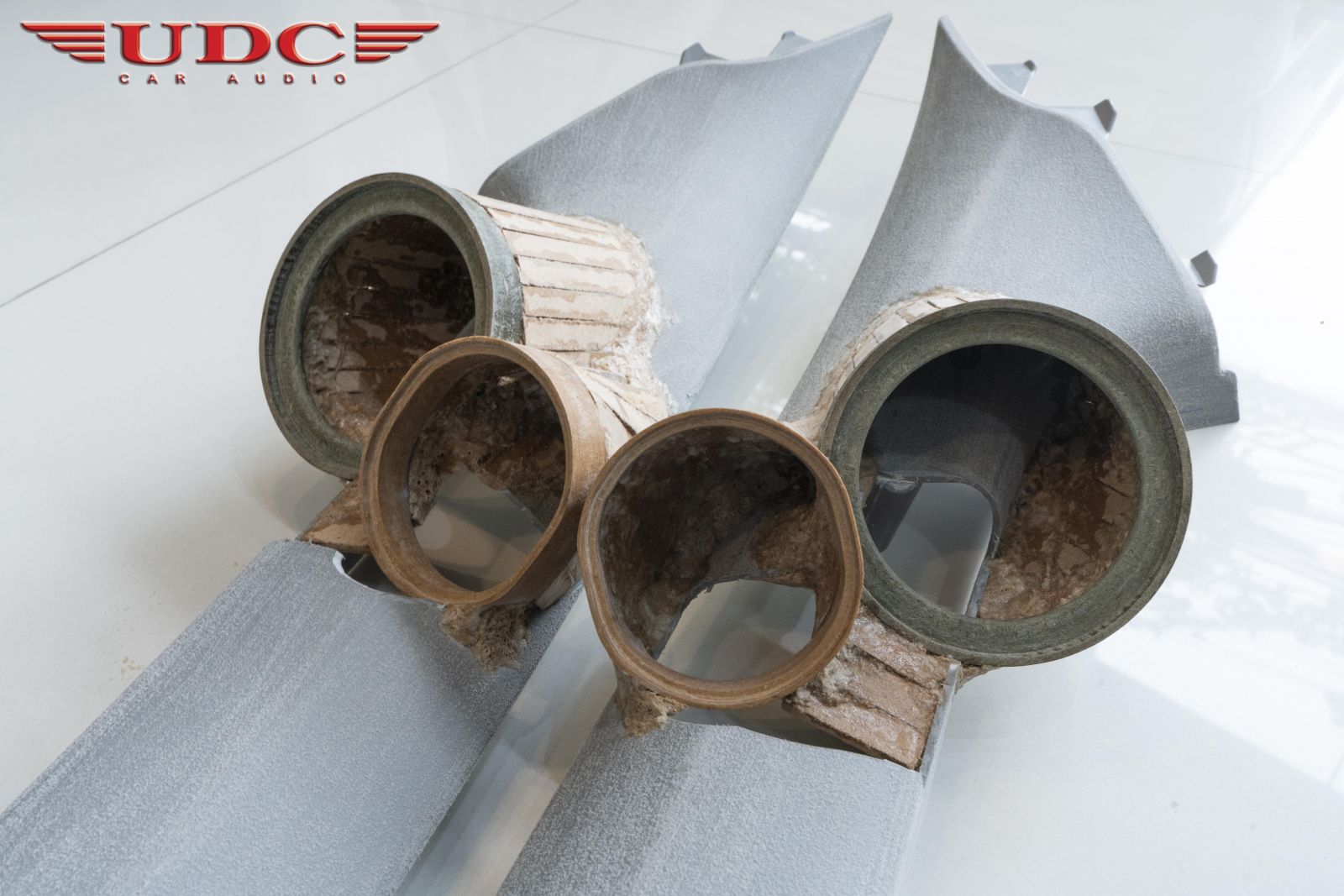

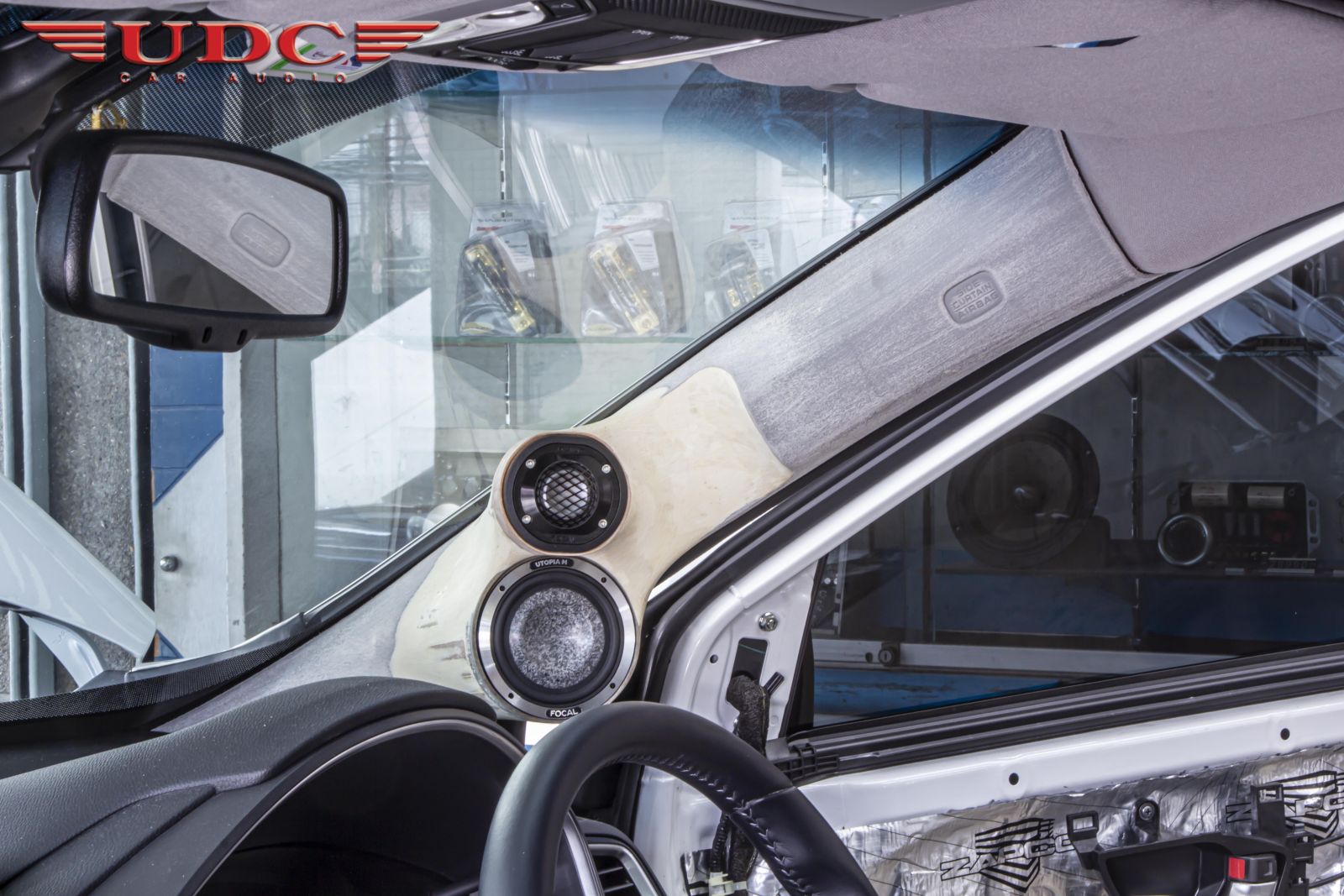

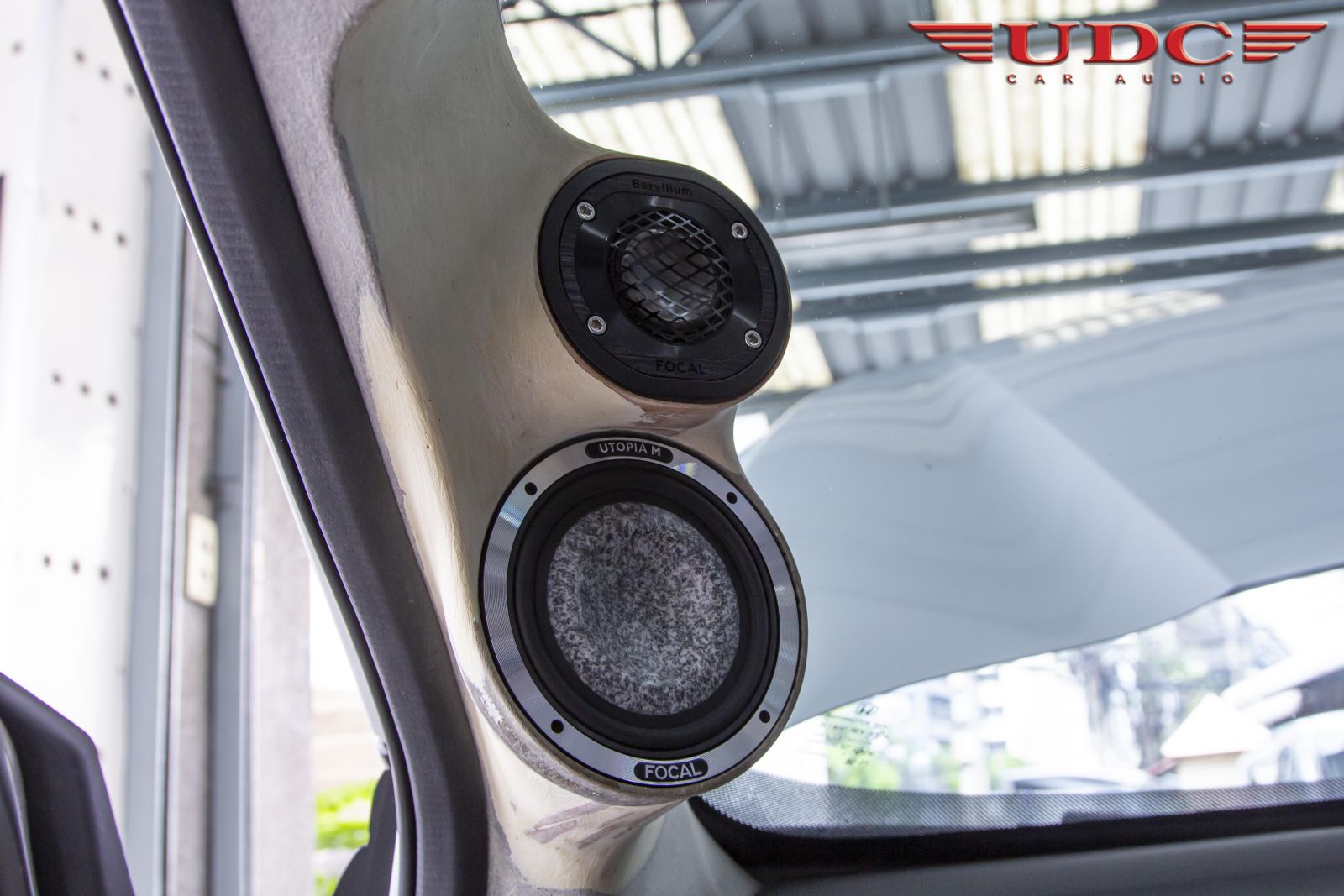

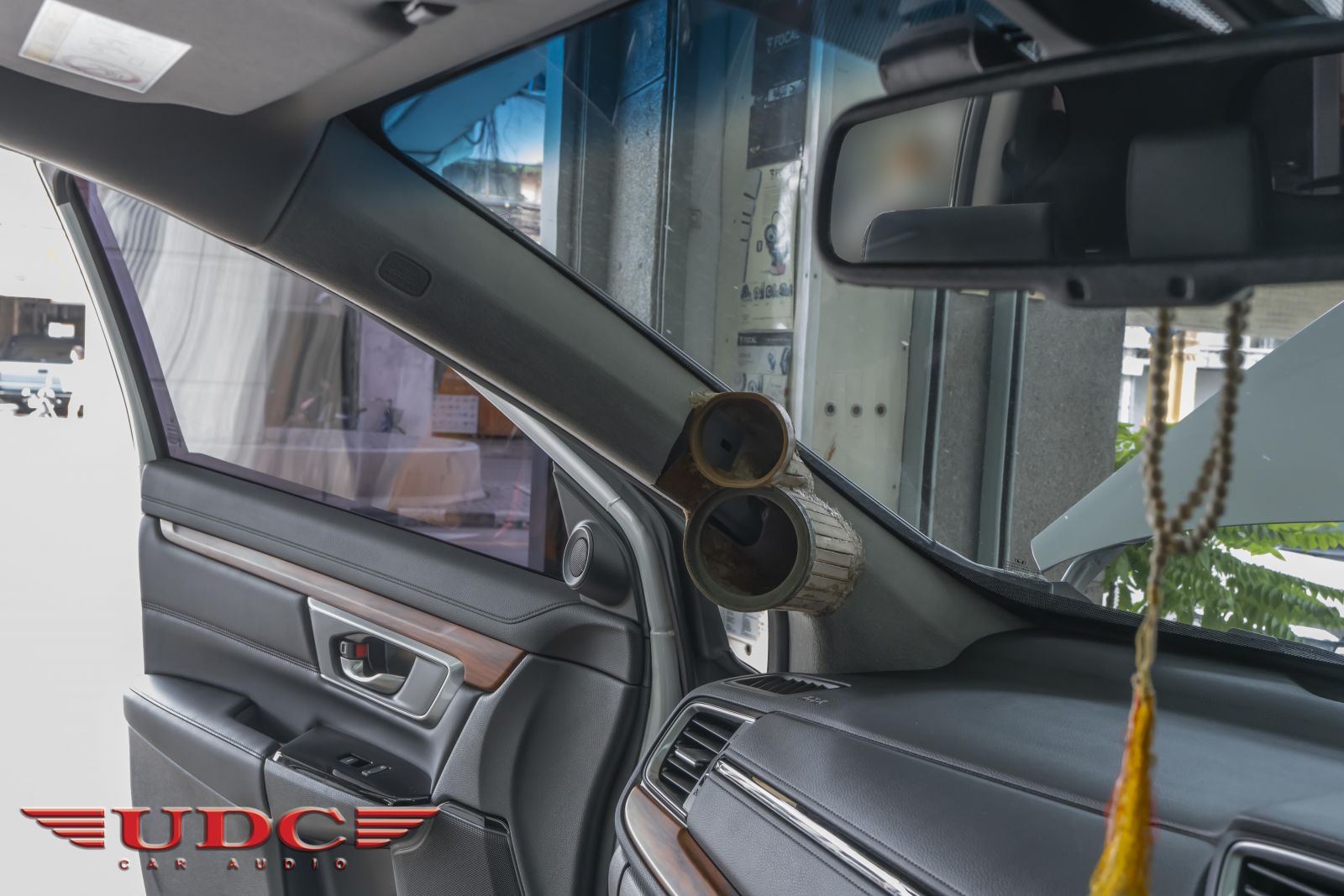

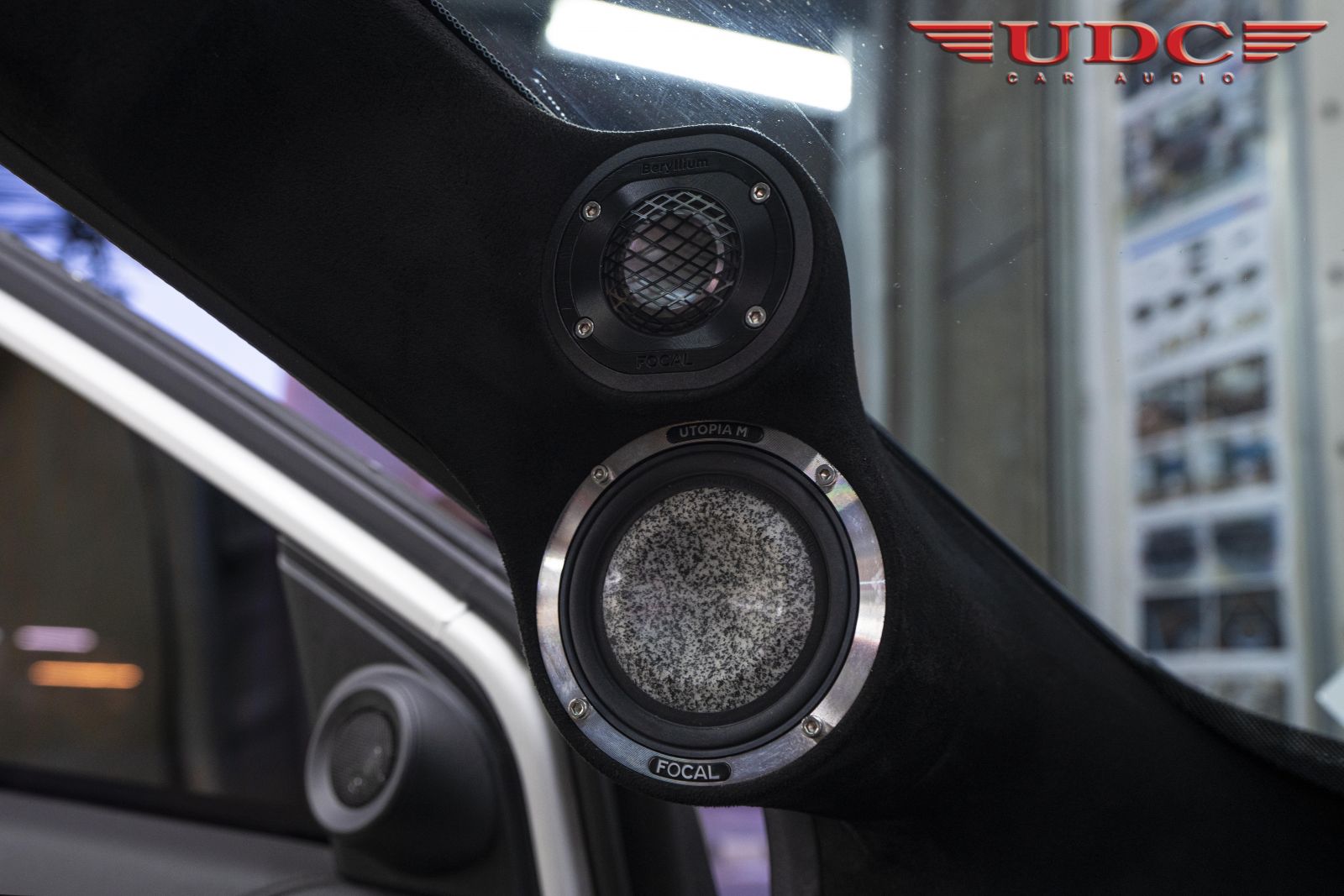

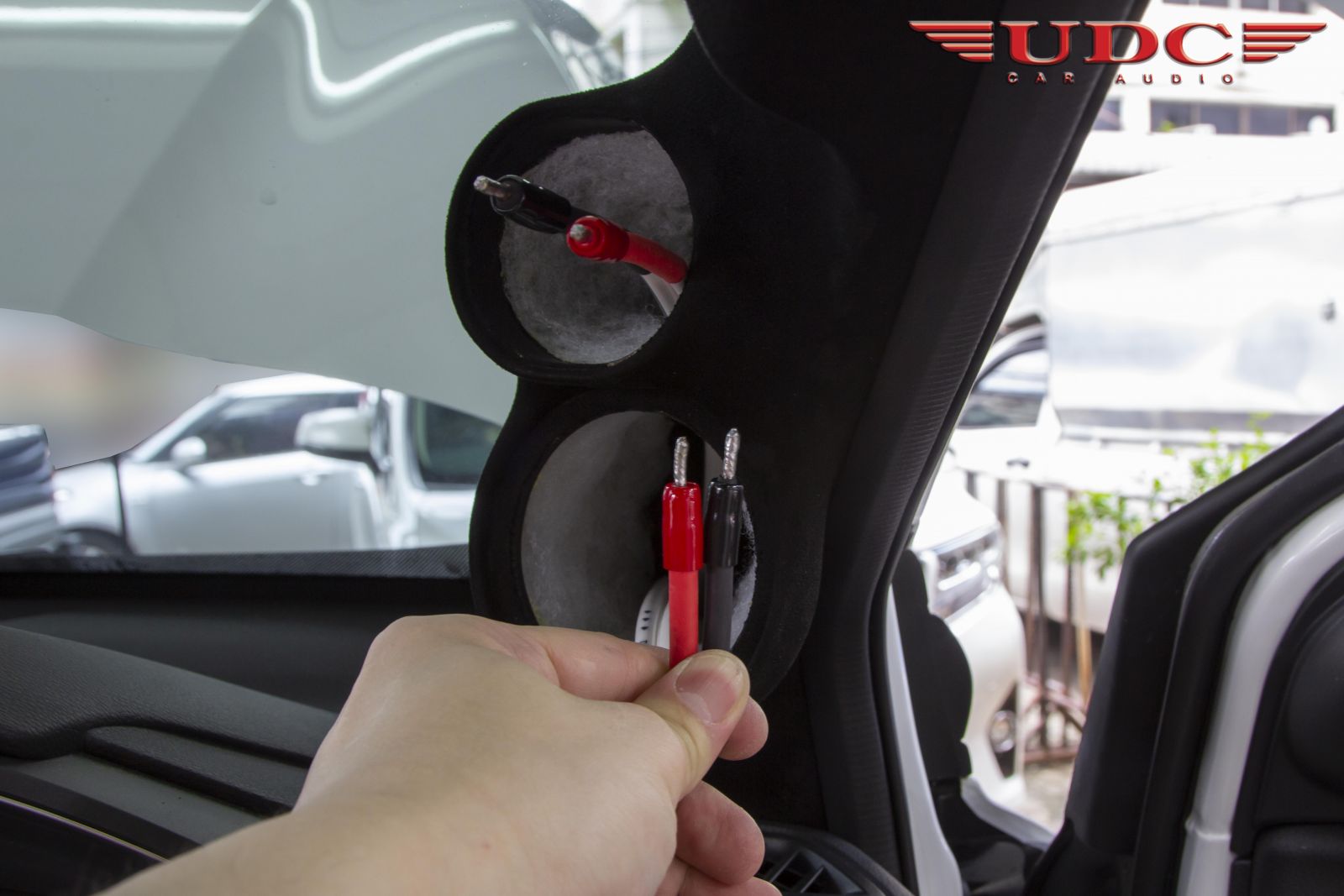

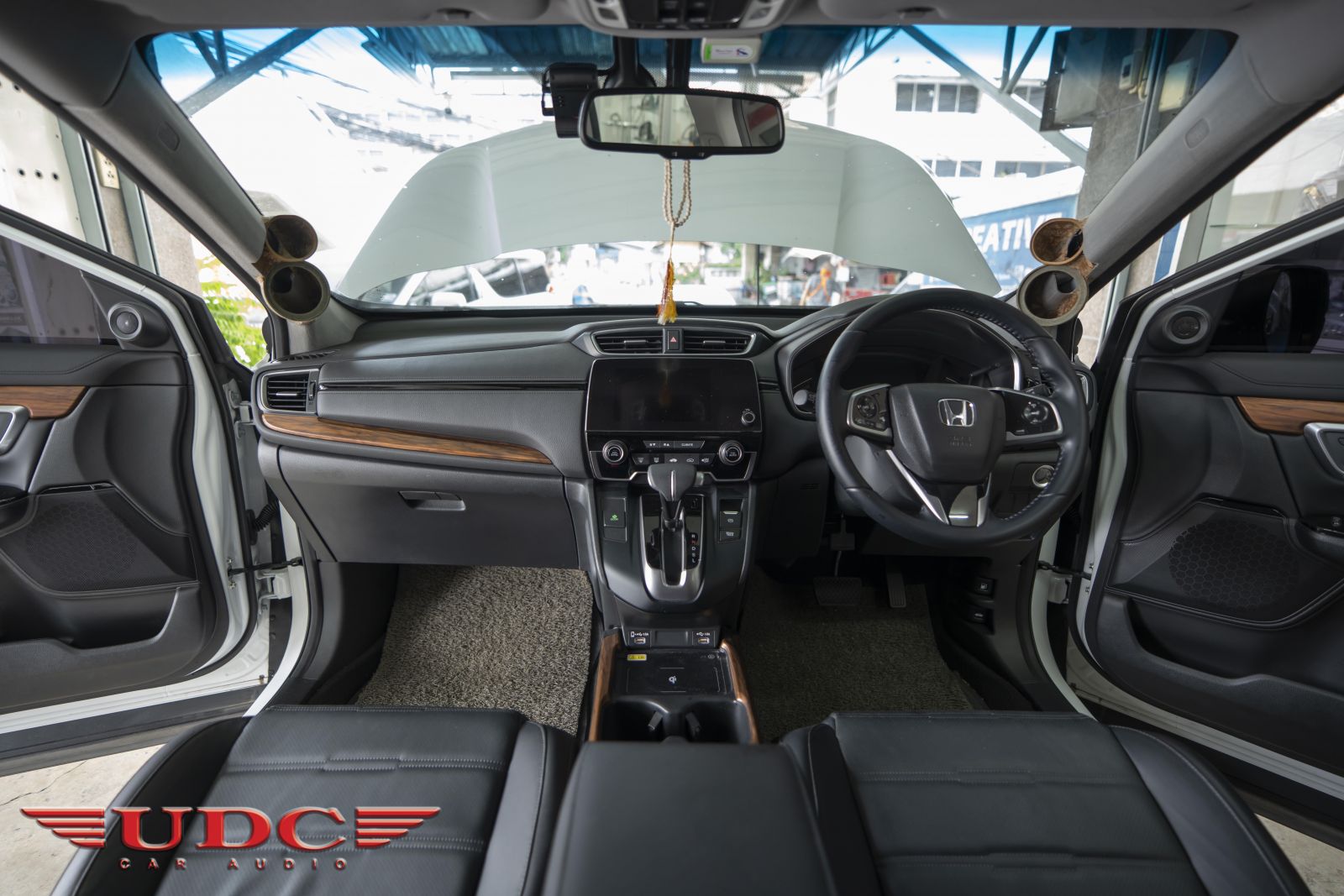

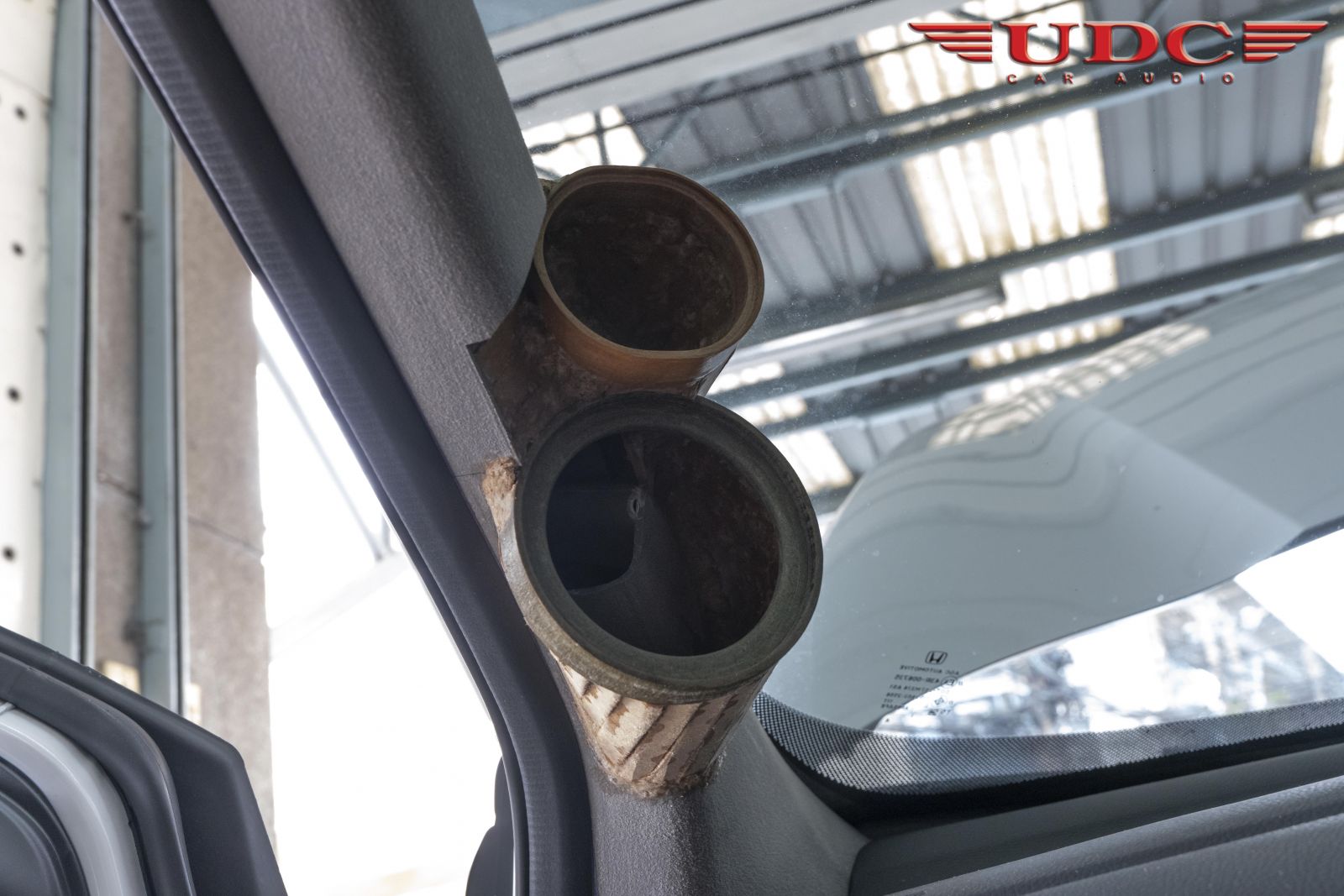

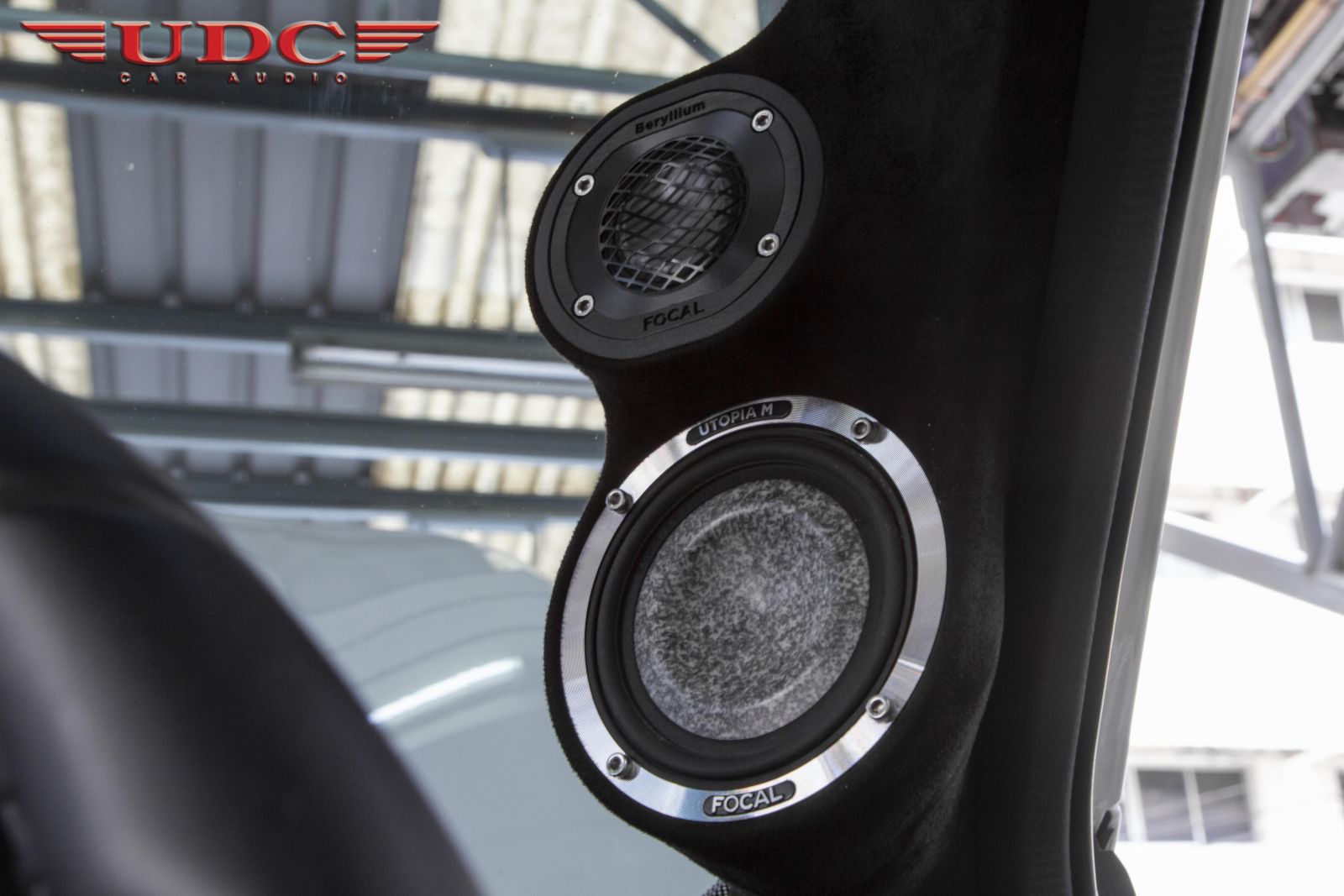

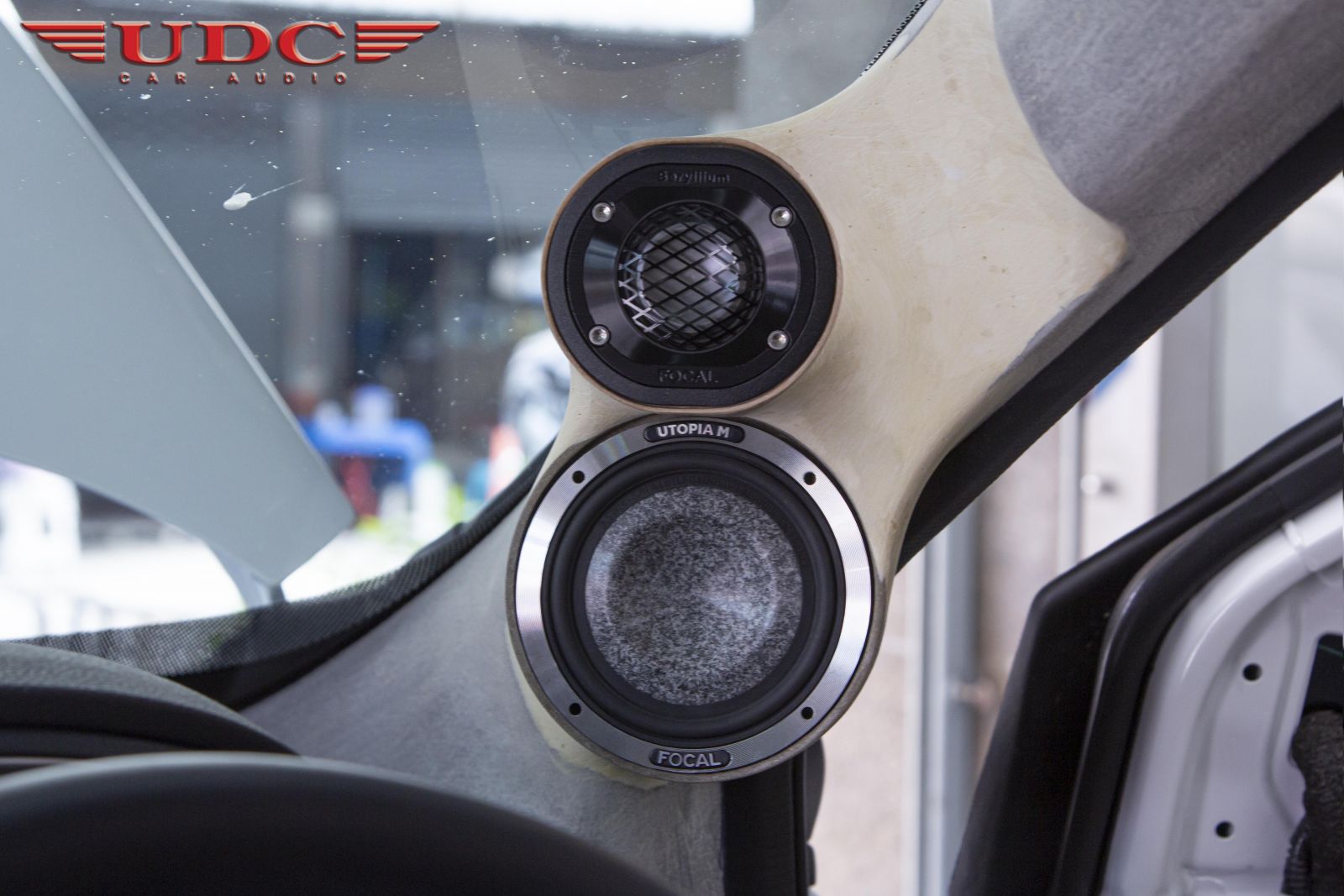

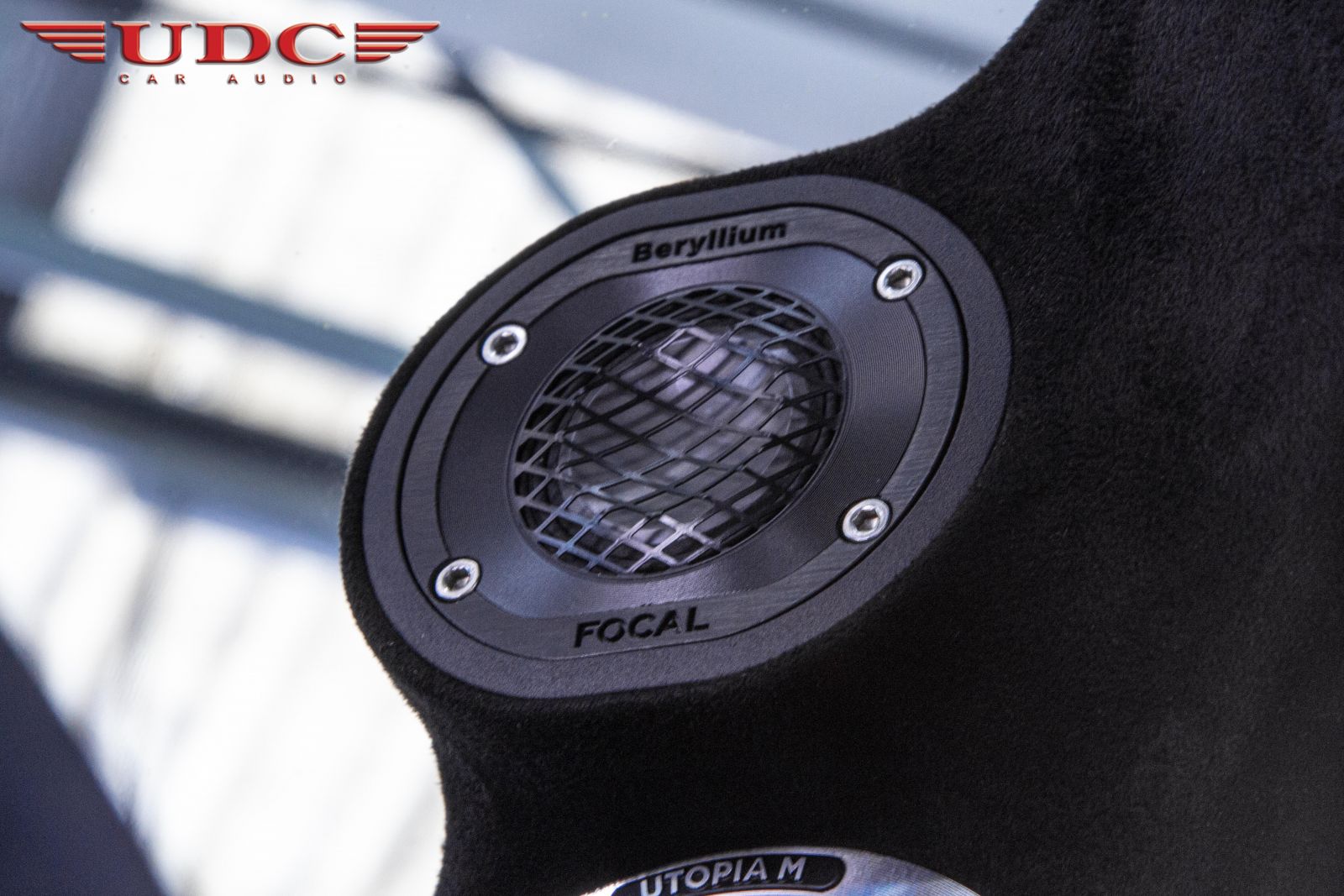

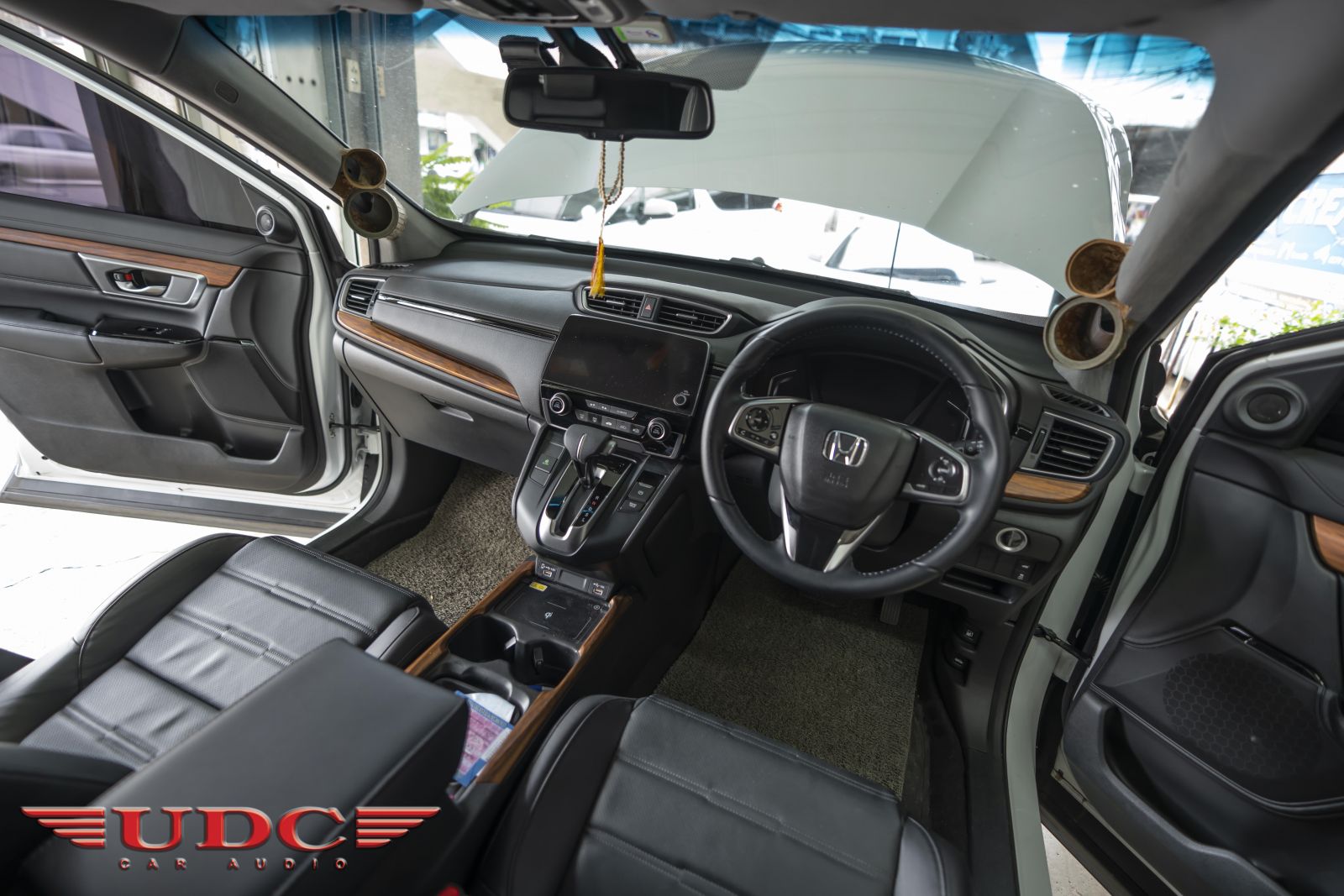

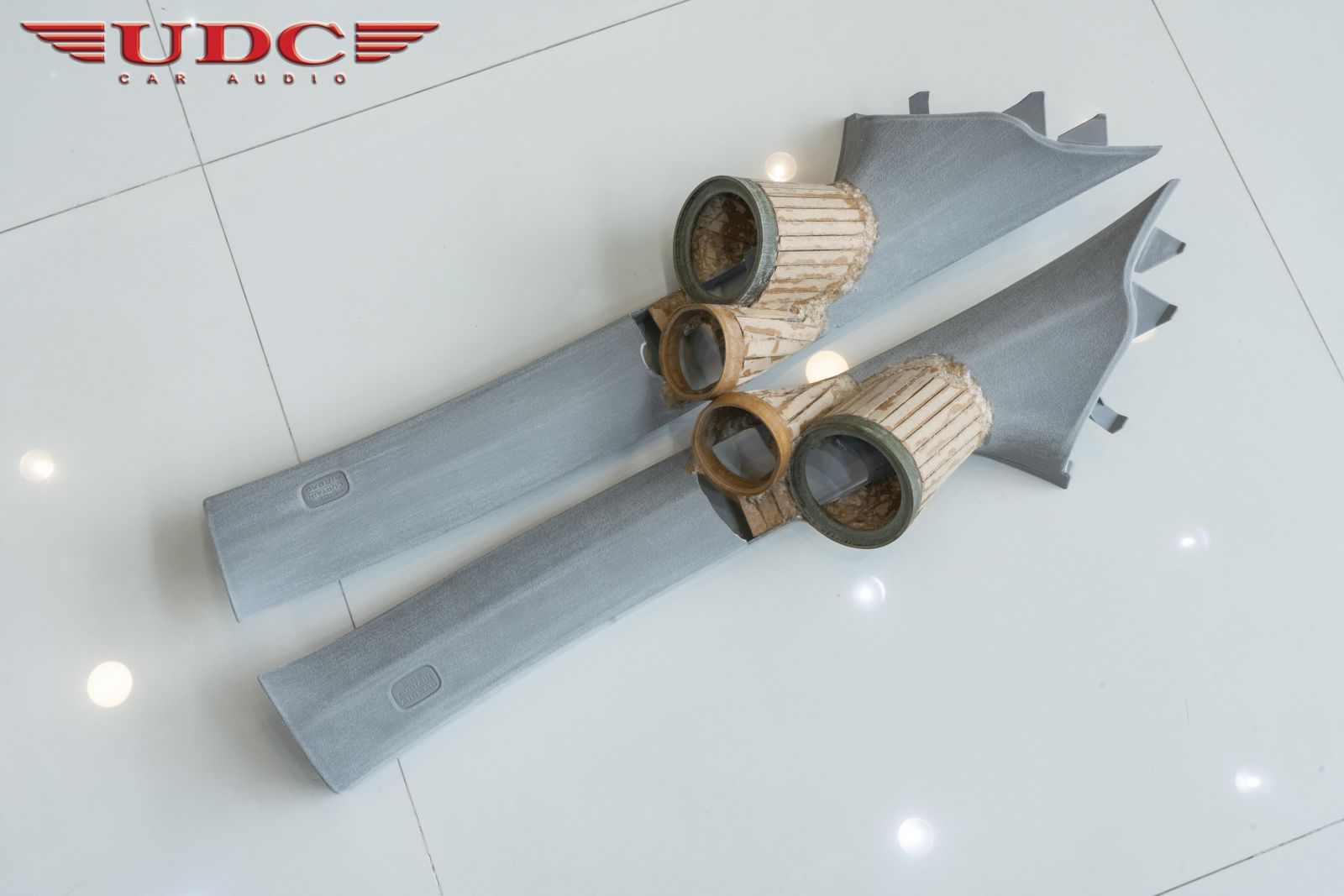

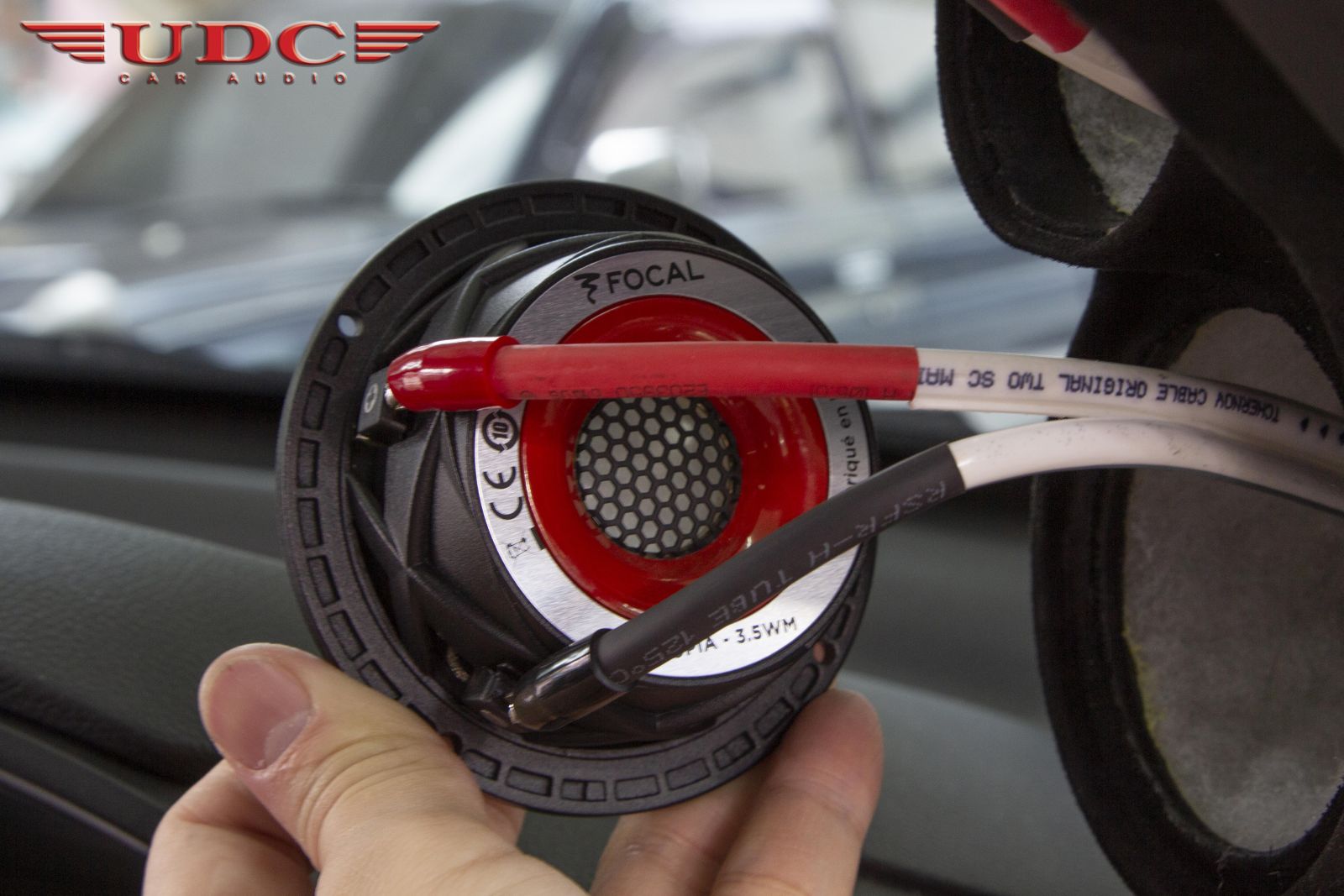

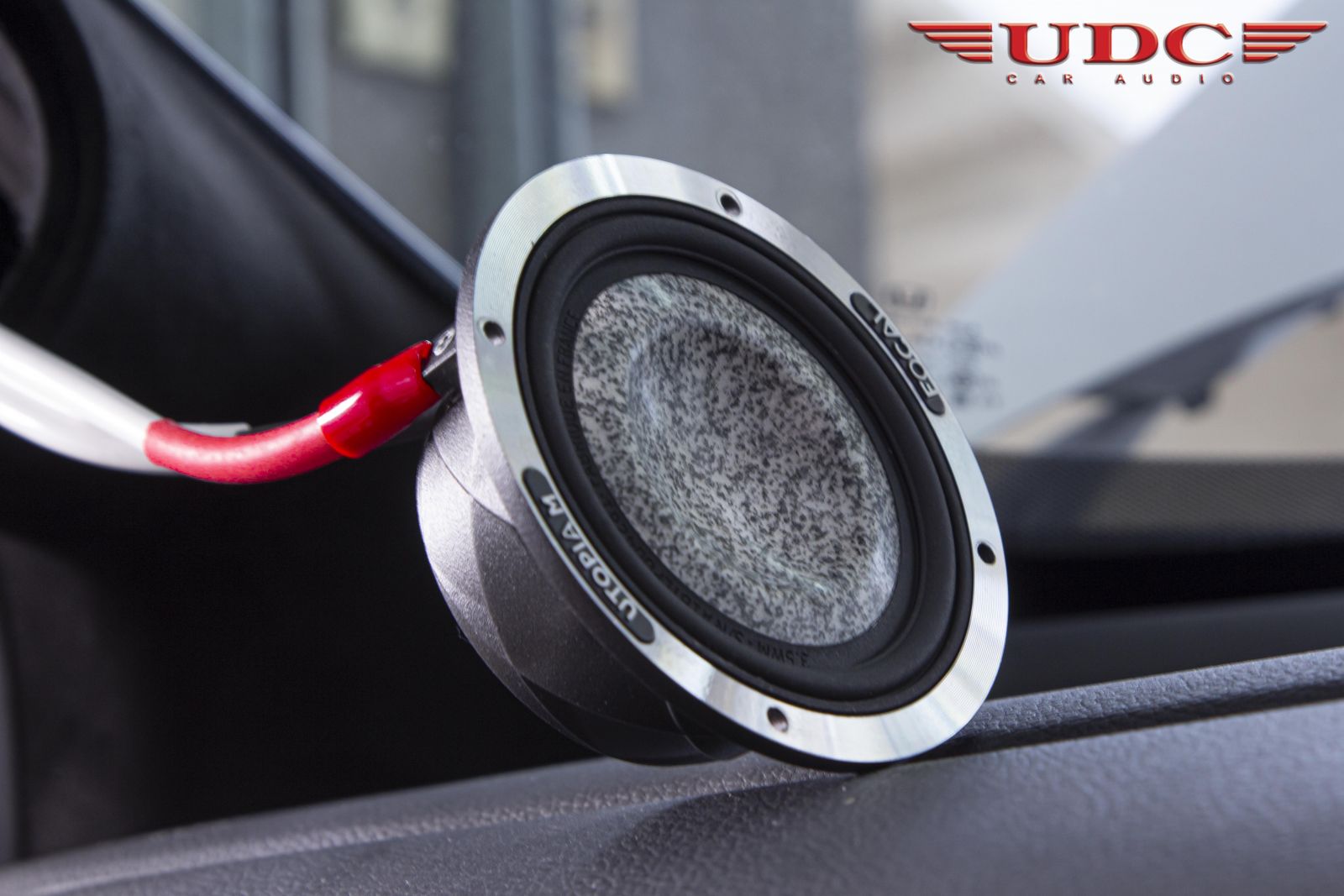

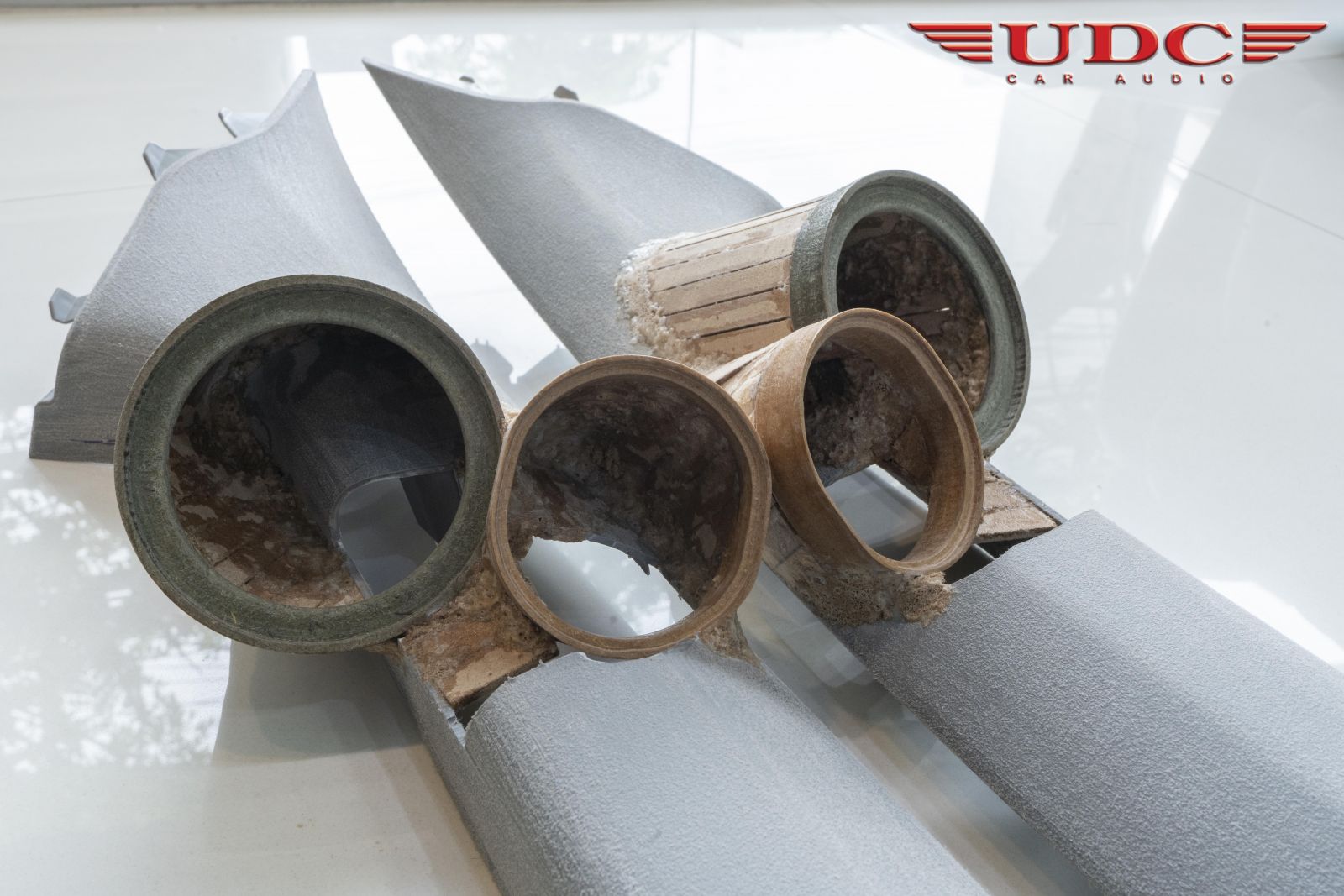

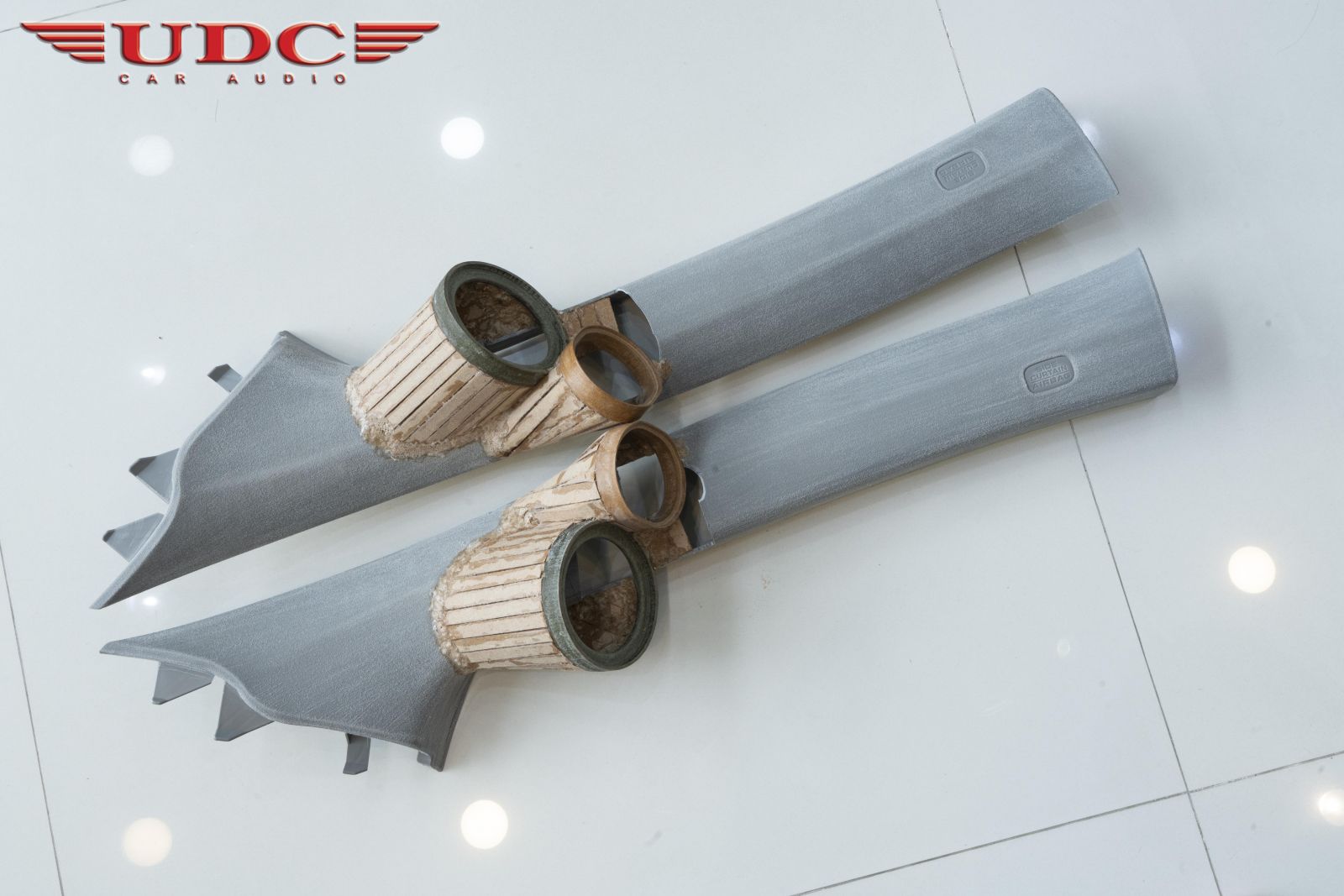

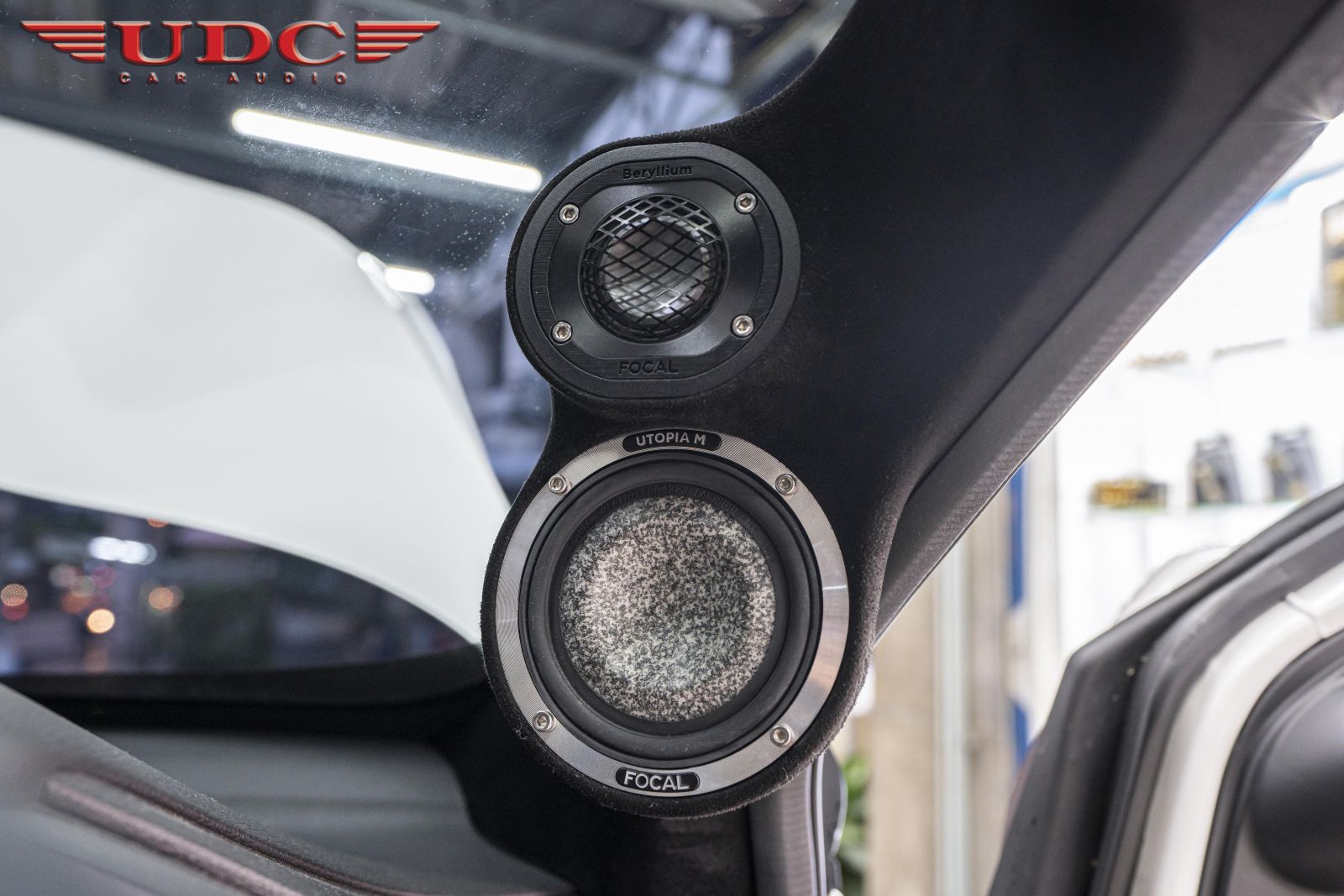

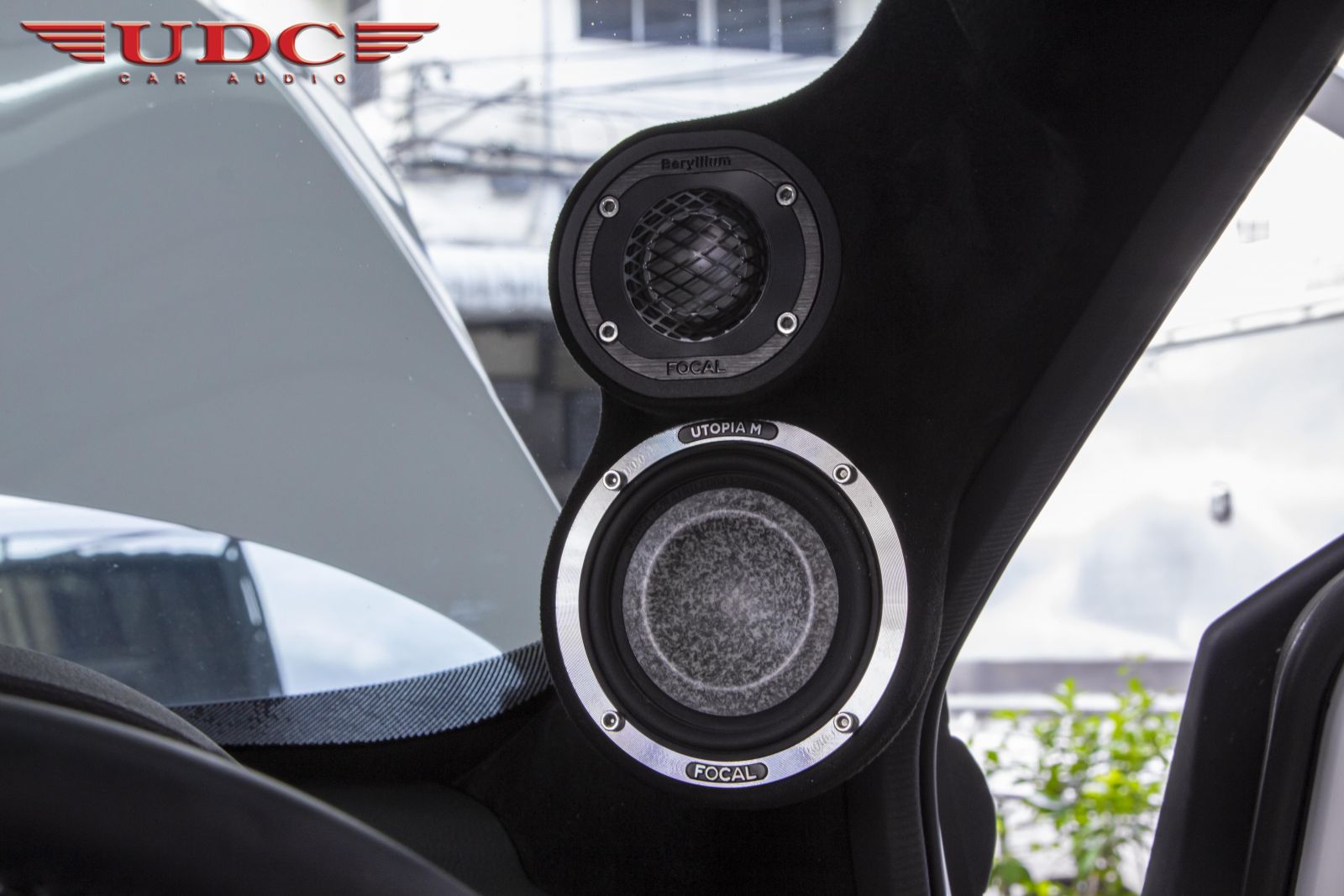

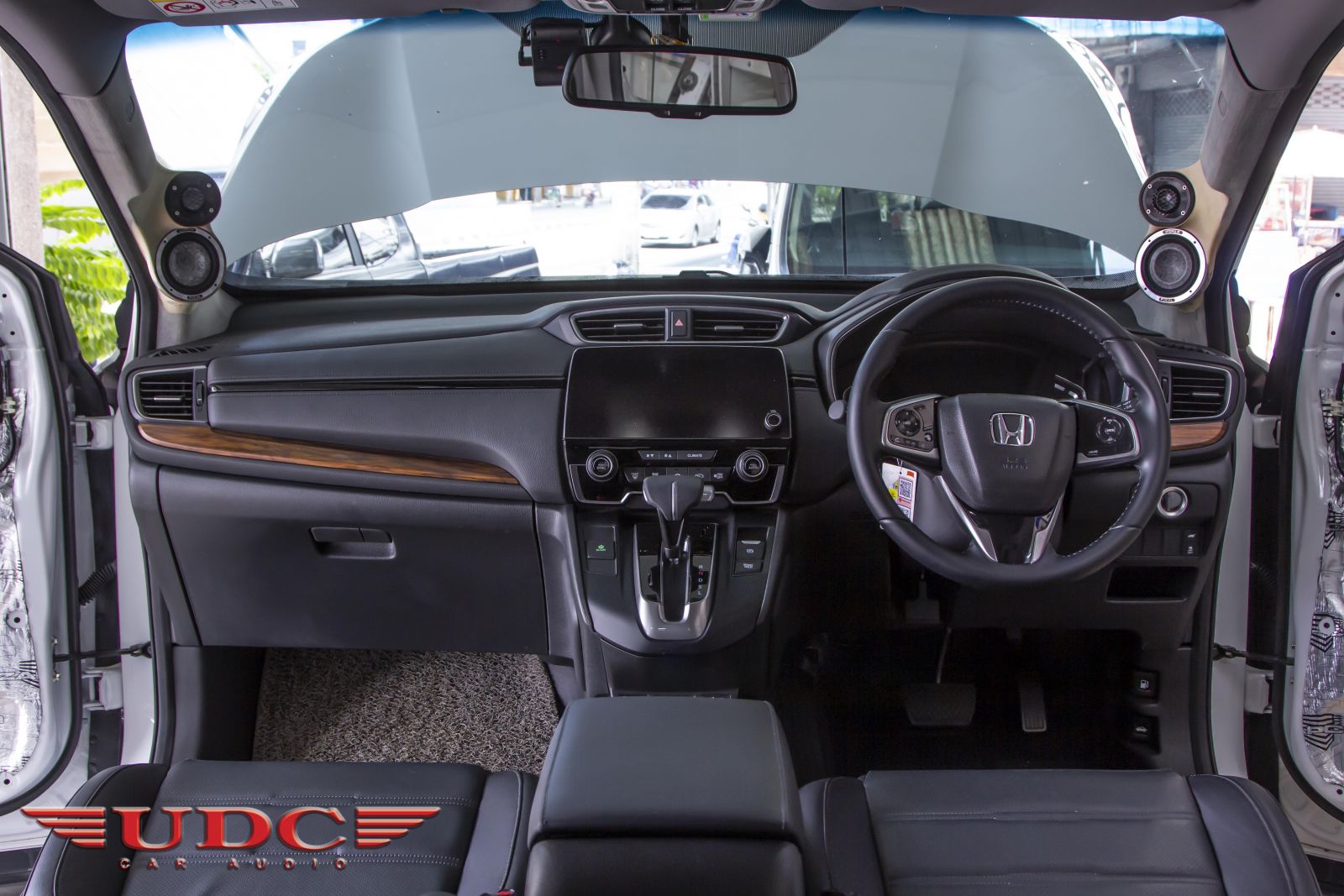

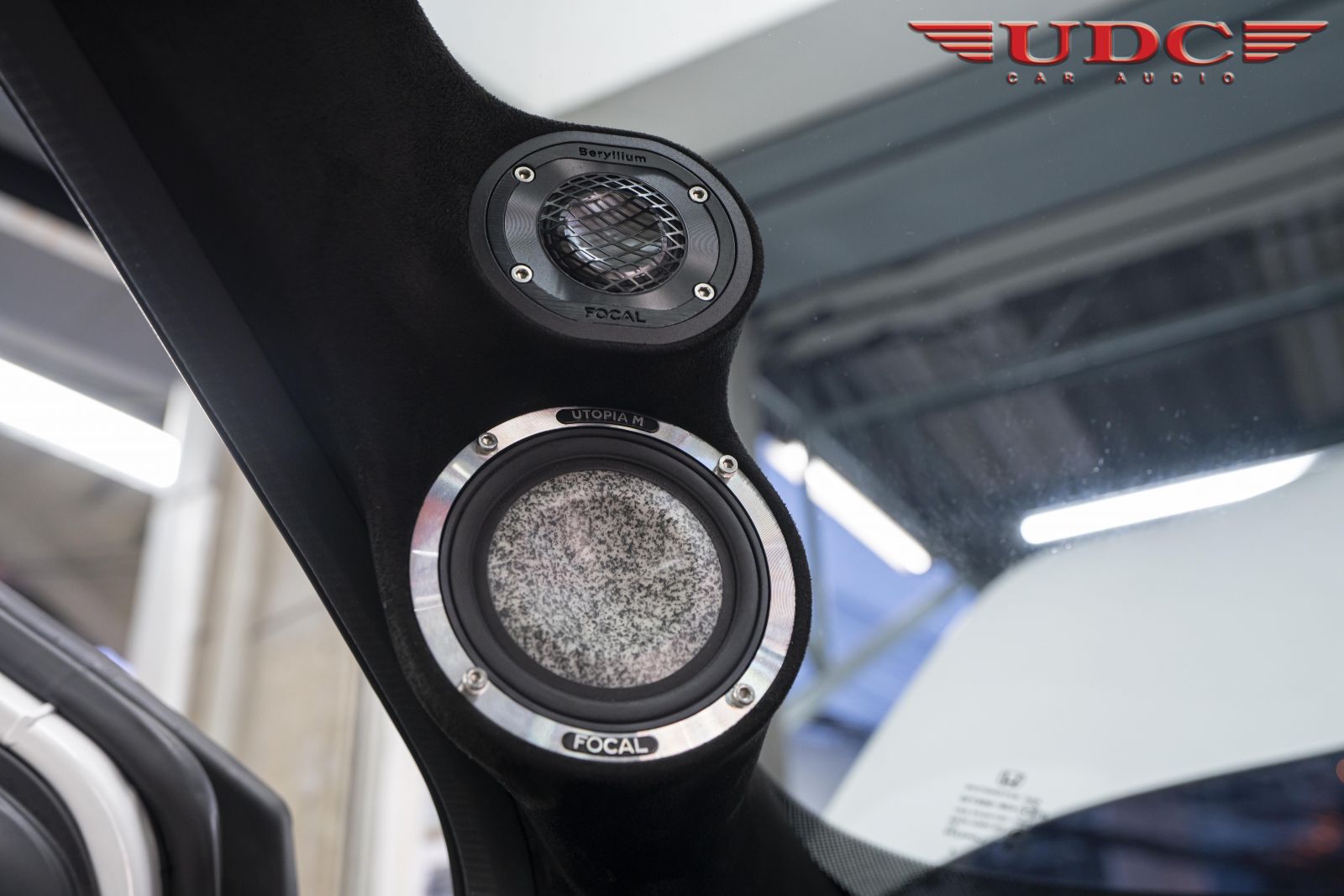

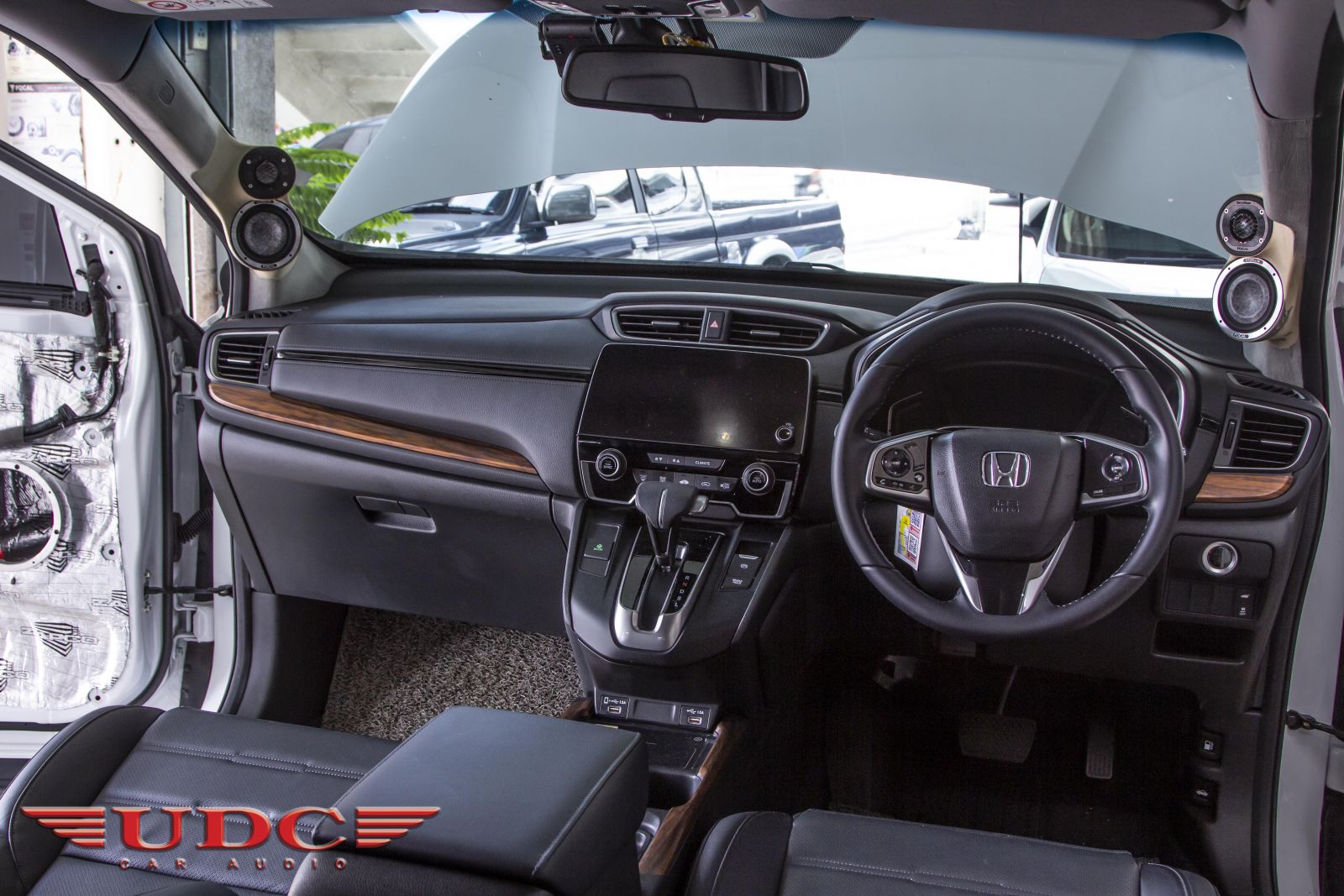

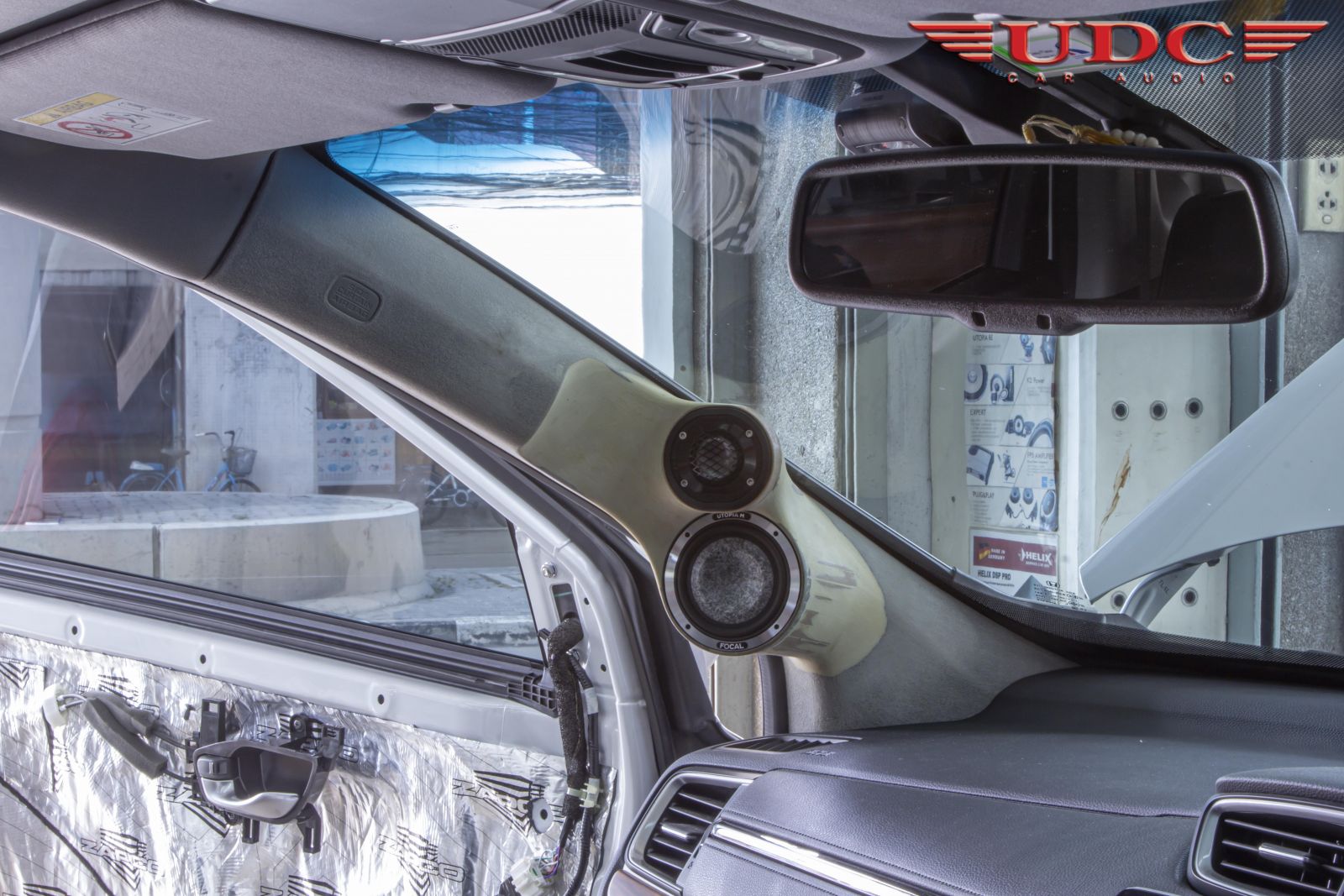

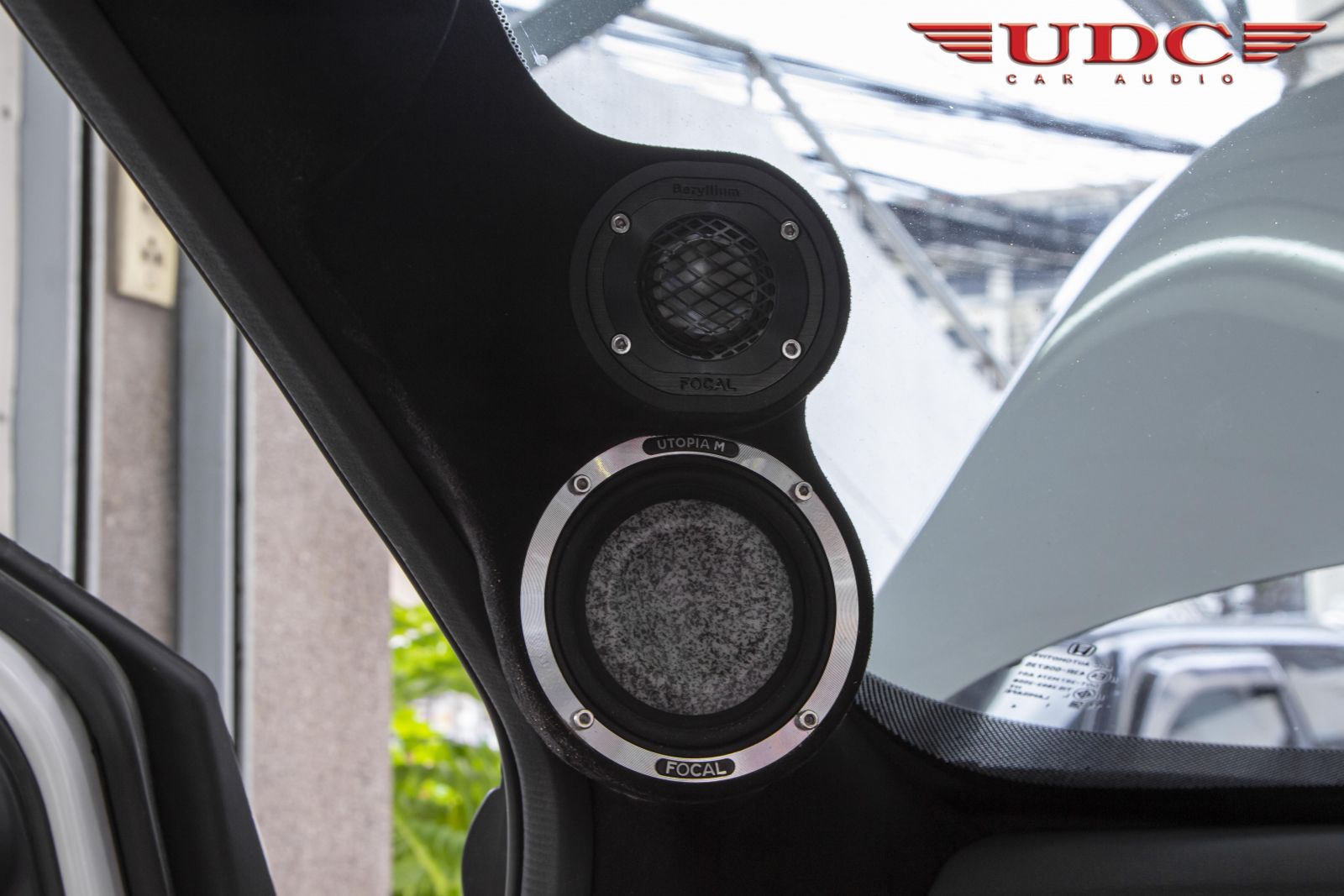

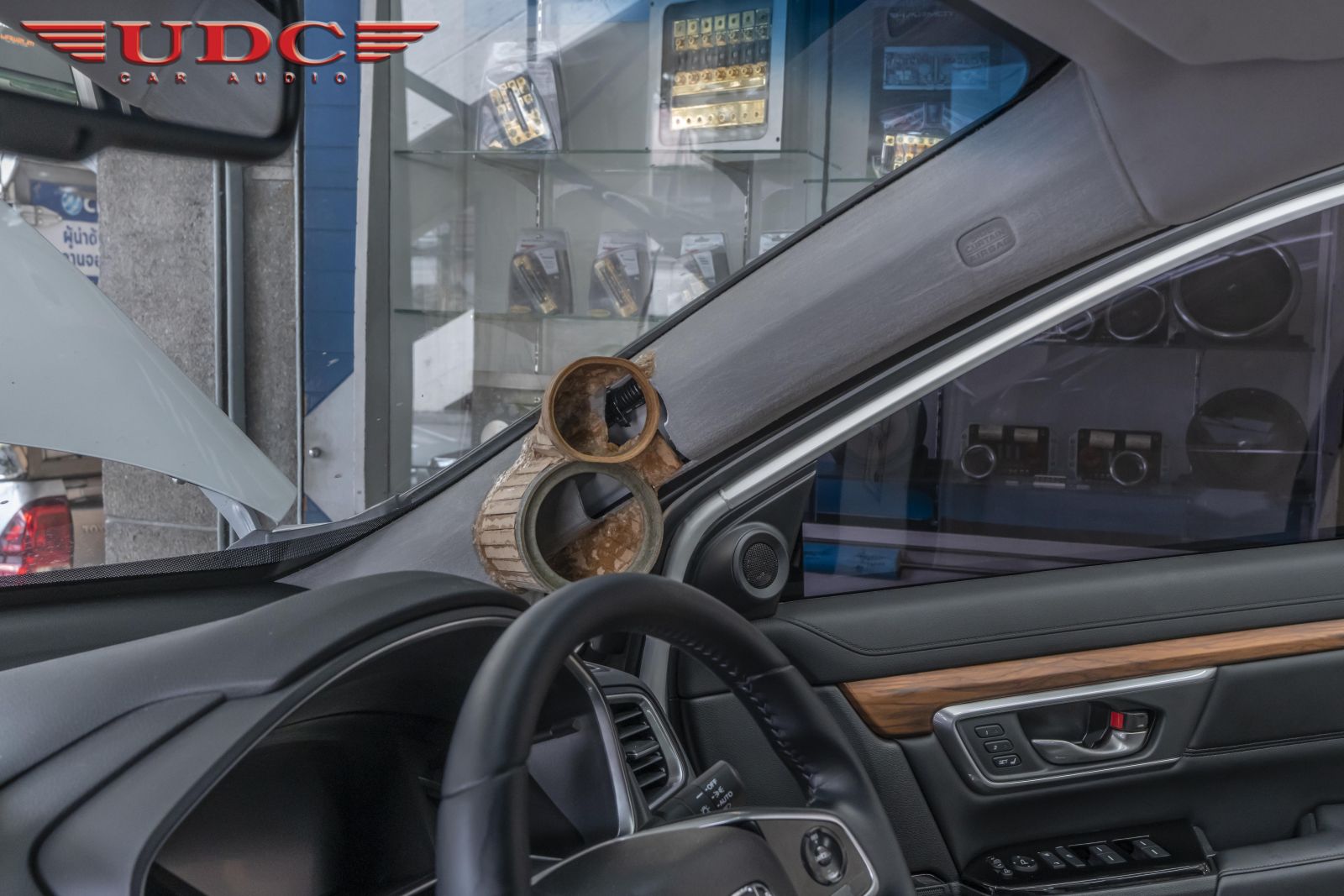

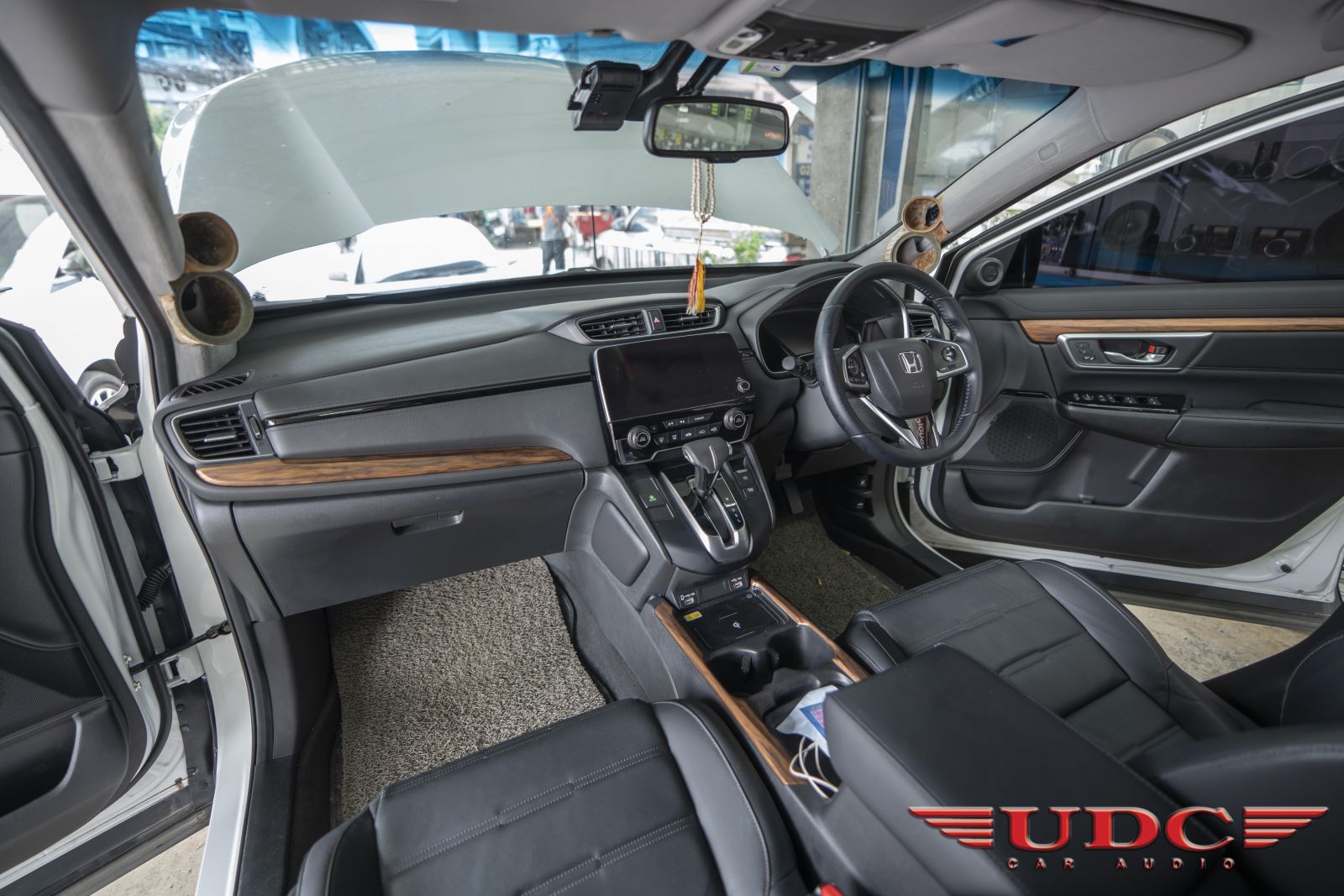

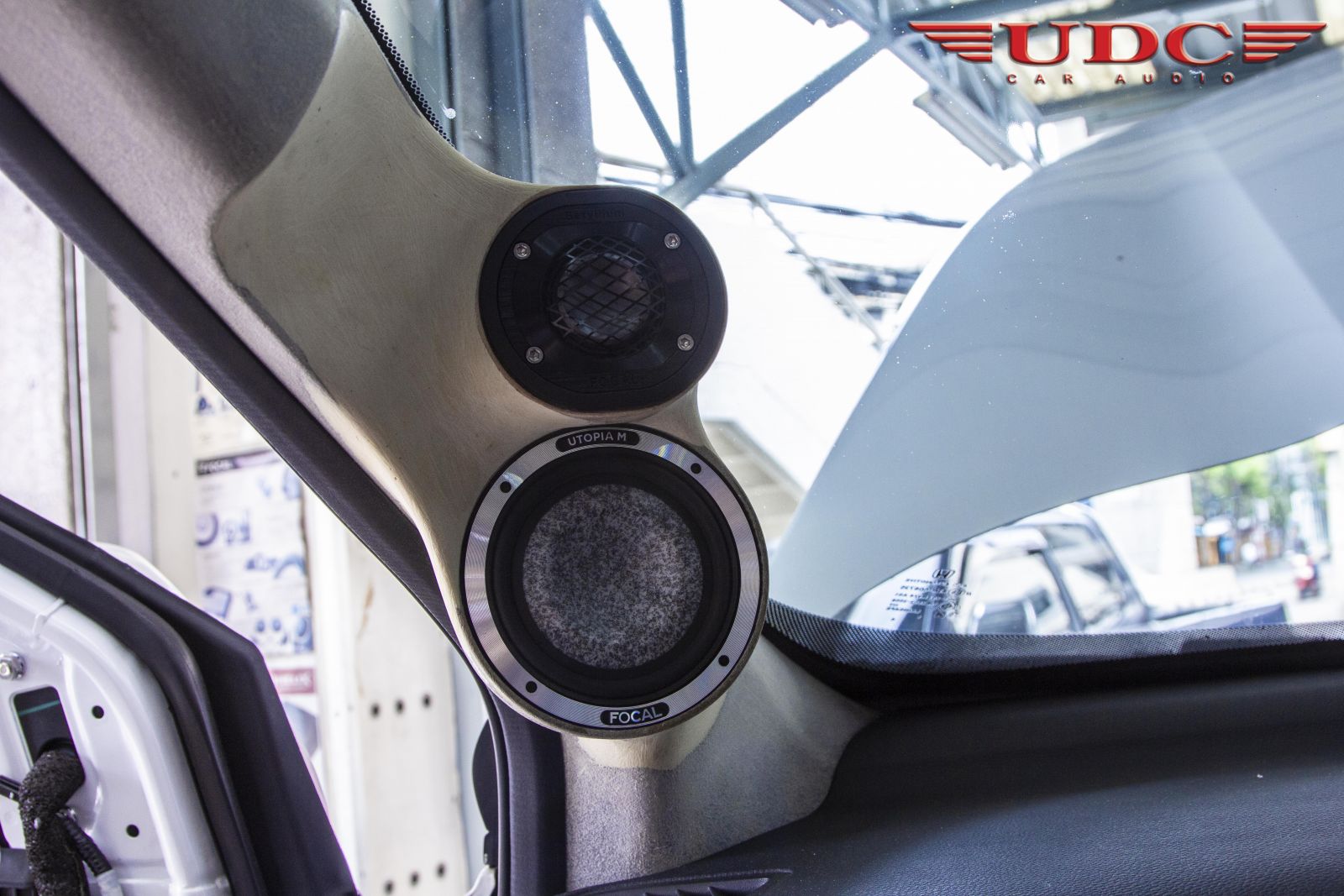

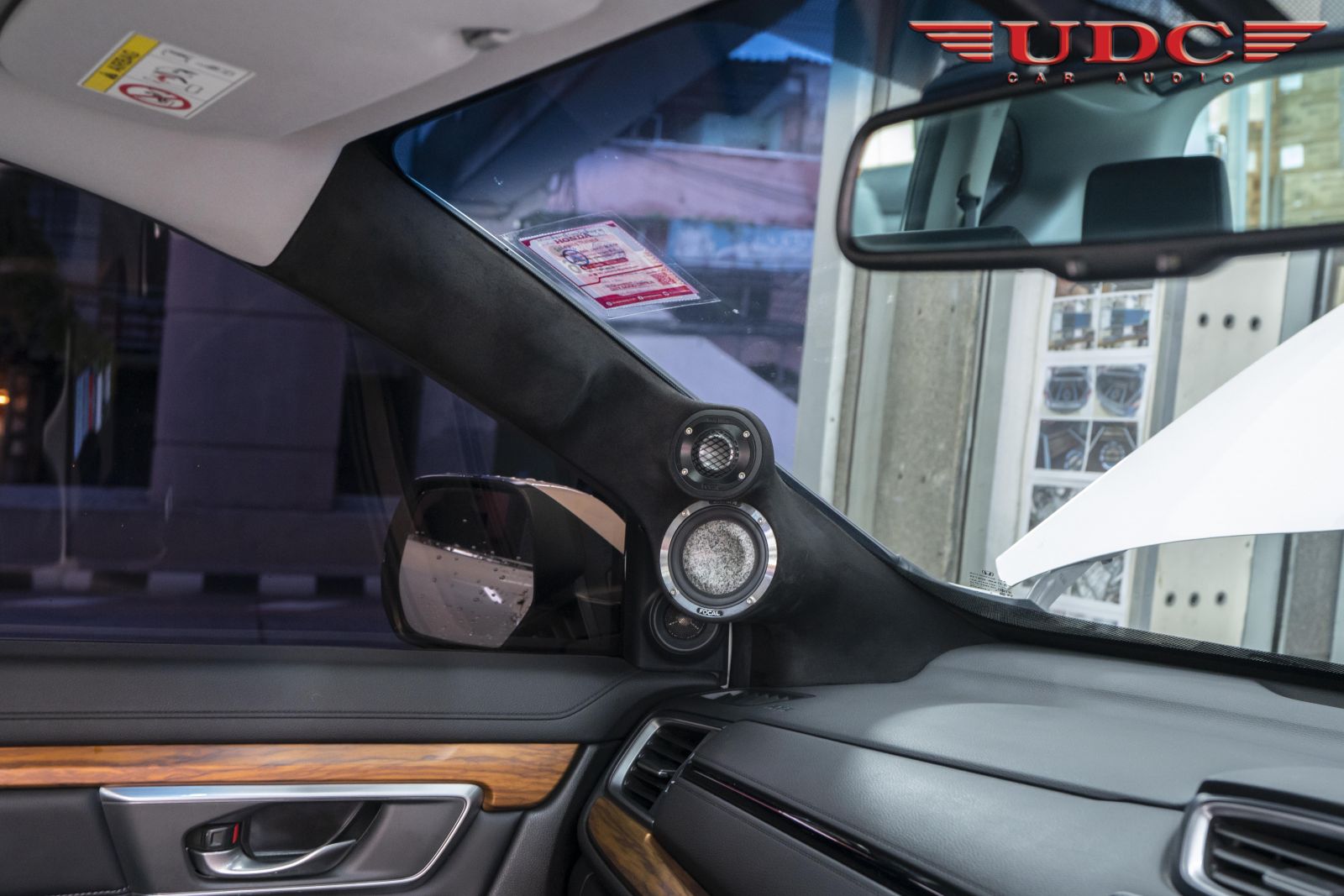

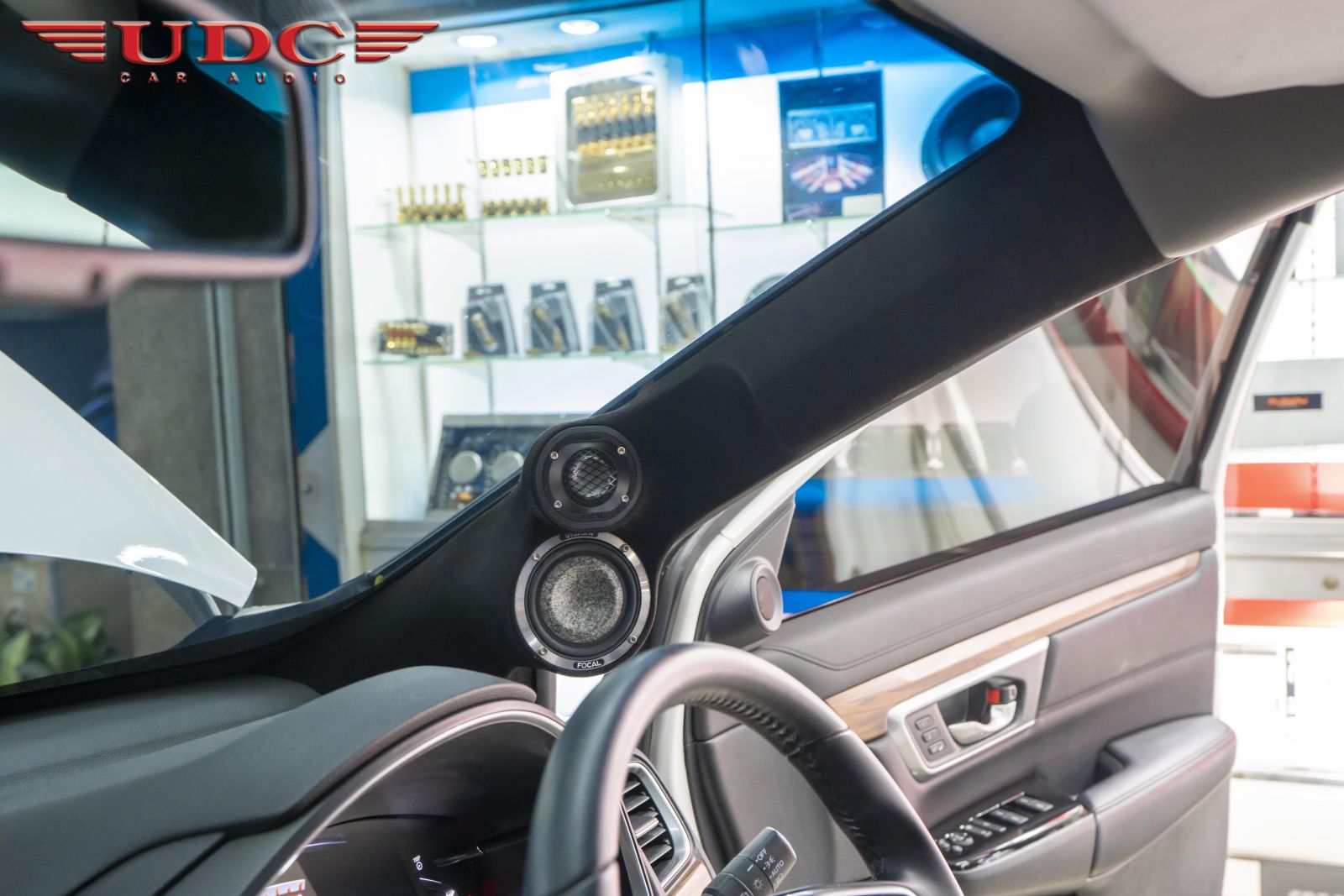

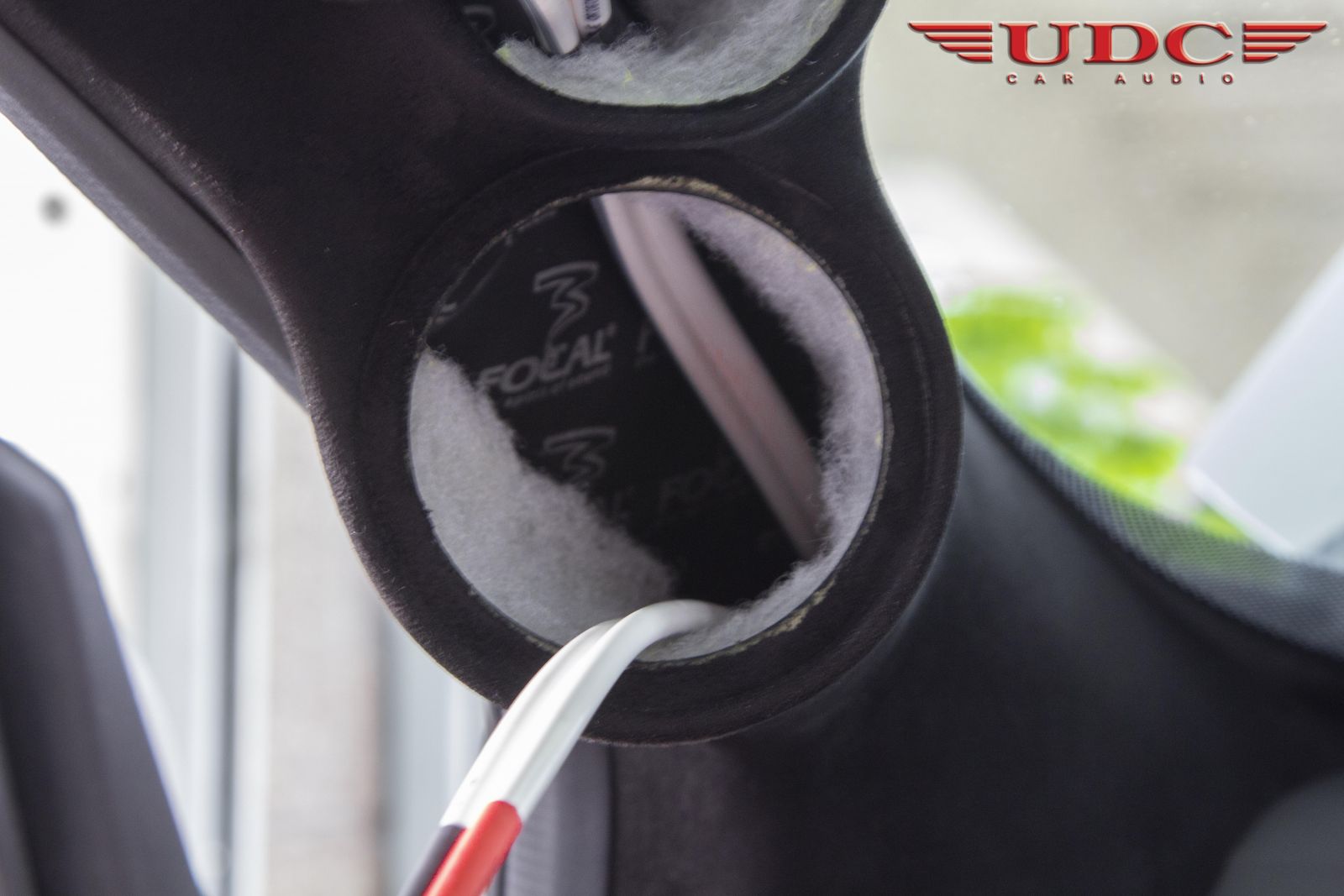

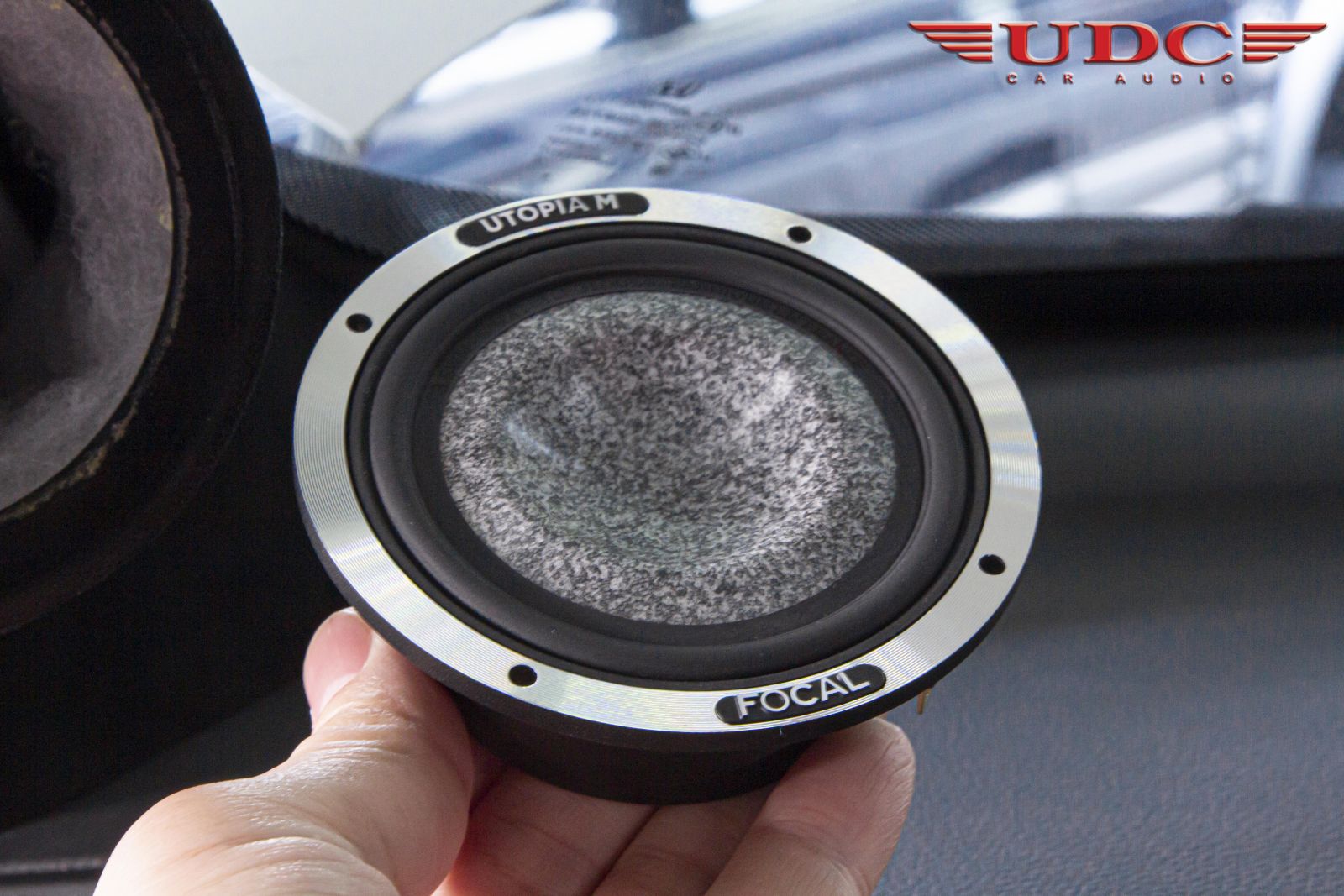

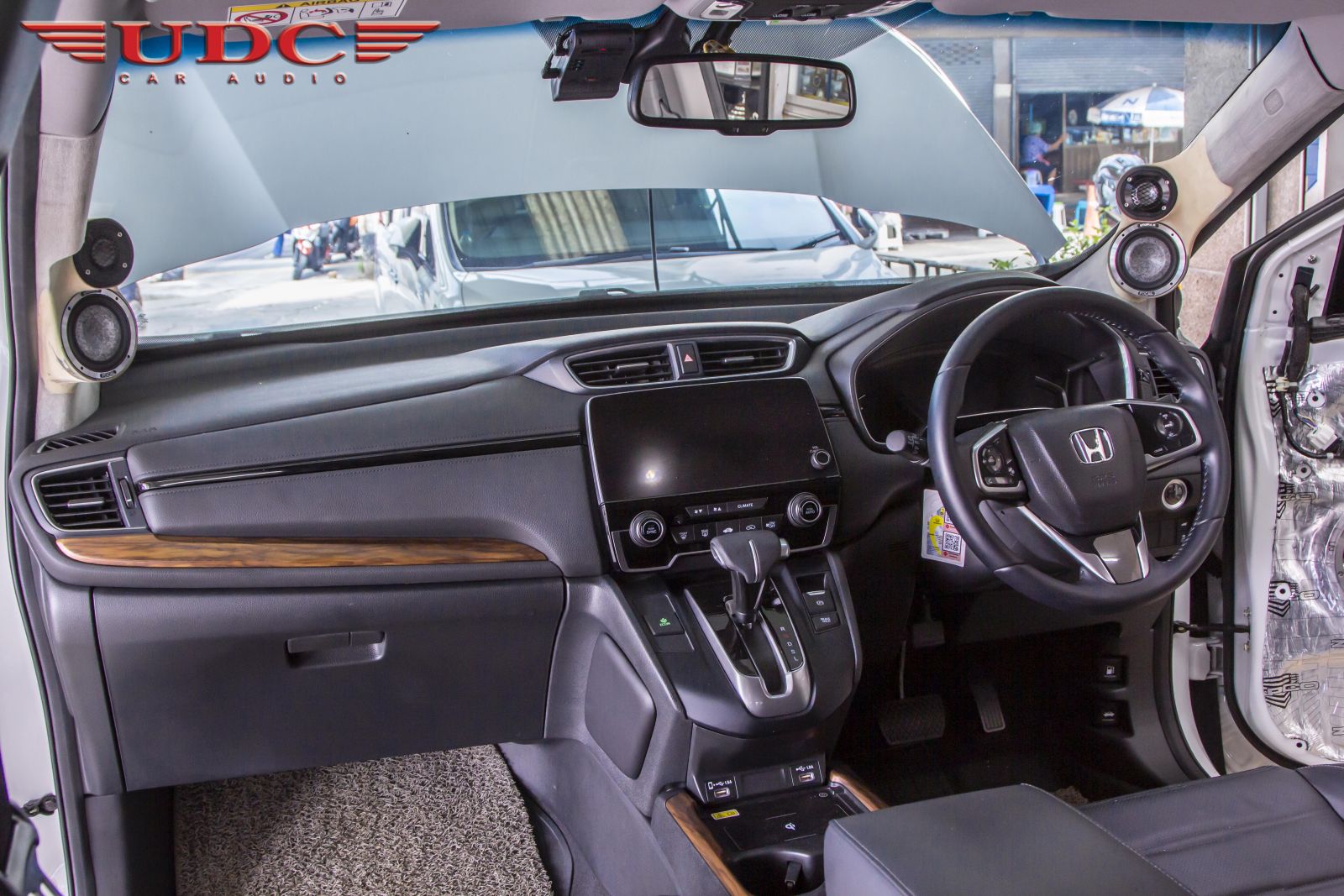

งานขึ้นรูปเสา A-Pillar 3 Way  แบบ  Made By Order  ติดตั้งลำโพง TWEETER และ MIDRANGE ของลำโพง

 FOCAL UTOPIA M ในรุ่น TWM และ 3.5WM  ของรถ  HONDA CR-V (G5)  คันนี้ โดยฐานรองลำโพงนั้นทางร้าน

 เราขึ้นรูปจากเครื่อง CNC ทำให้งานทุกชิ้นนั้นมีขนาดที่เล็ก และมีขนาดเท่ากันทุกชิ้น ทำให้ชิ้นงานทั้งซ้ายและขวา

มีขนาดเท่ากัน พร้อม หุ้มชิ้นงานเป็นอคันทร่าสีดำ เก็บงานเข้ารูป ยึดติดตั้งเข้าที่เสา A-Pillar แน่นหนาแข็งแรง

ด้วยเทคนิคการตั้งเสาจากทาง  UDC CAR AUDIO  ที่เราใส่ใจและพิถีพิถันทุกขั้นตอนในงานติดตั้ง

จึงทำให้เสียงแหลม นั้นกลมกลืนกันมากที่สุดกับลำโพงเสียงกลาง อีกทั้งยังได้ความสูงของเสียงที่พอเหมาะ

และ ความกว้างของเวทีเสียงที่กว้าง ที่ดีที่สุดเท่า ที่สภาพอะคูสติกภายในรถนั้นสามารถให้ได้

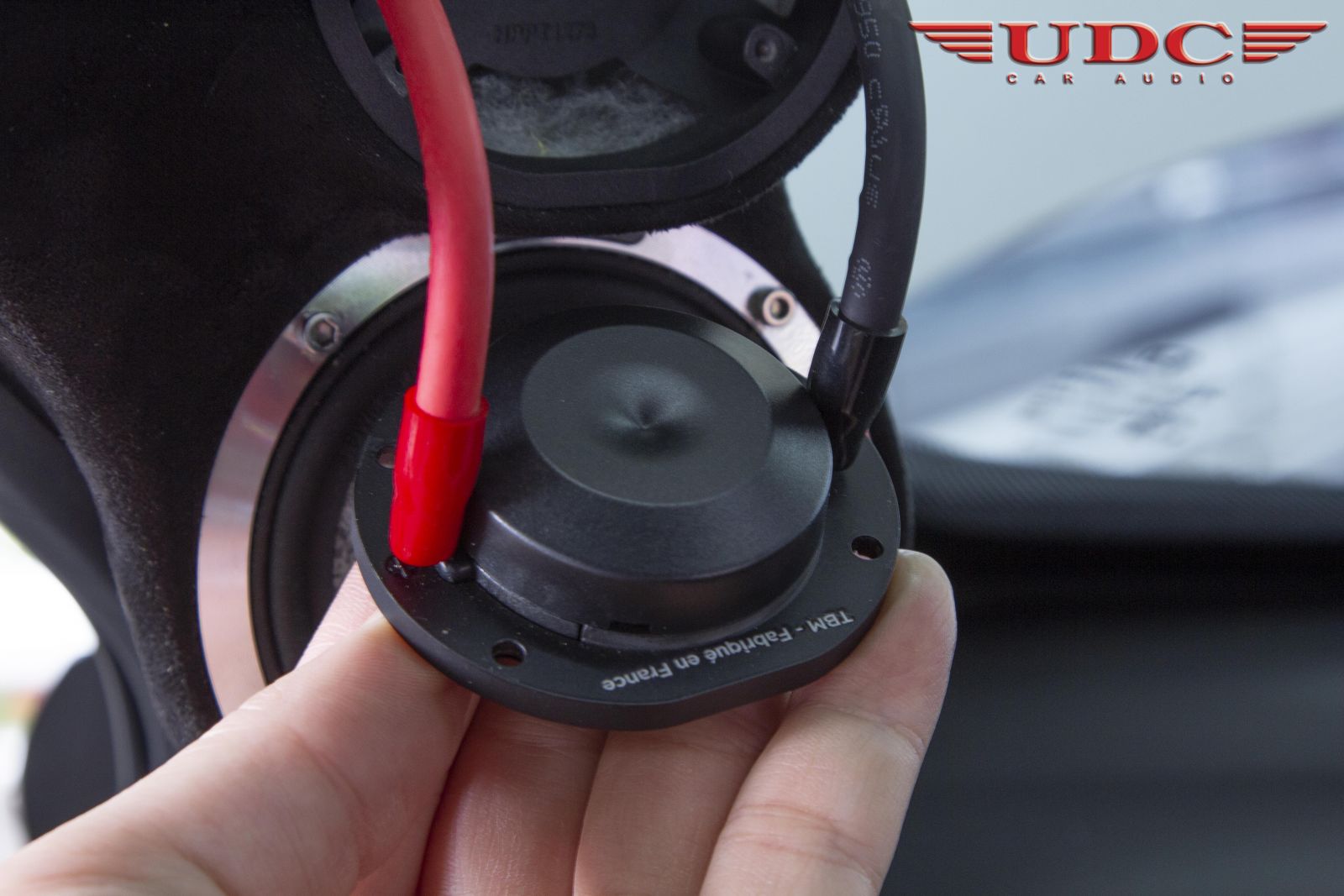

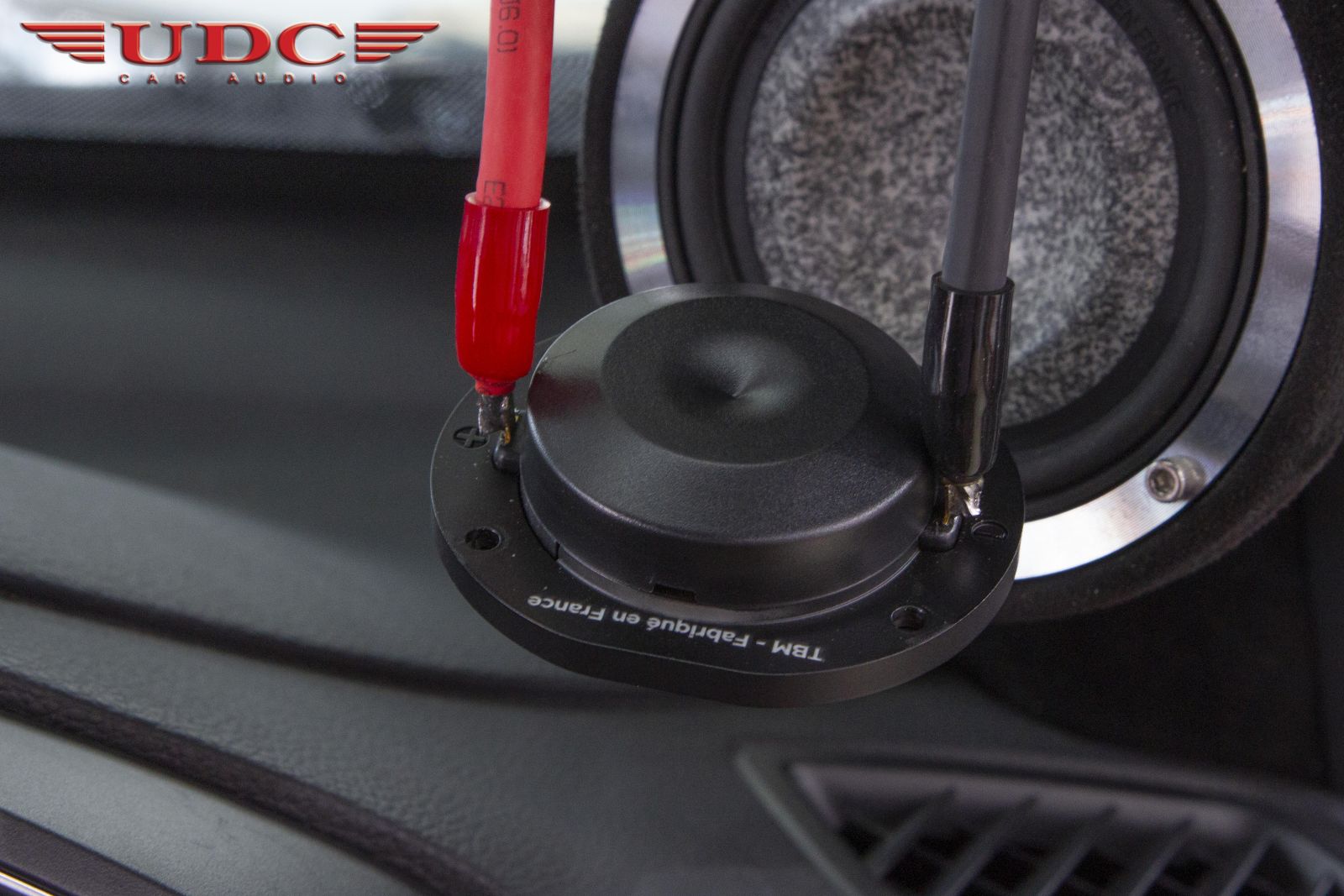

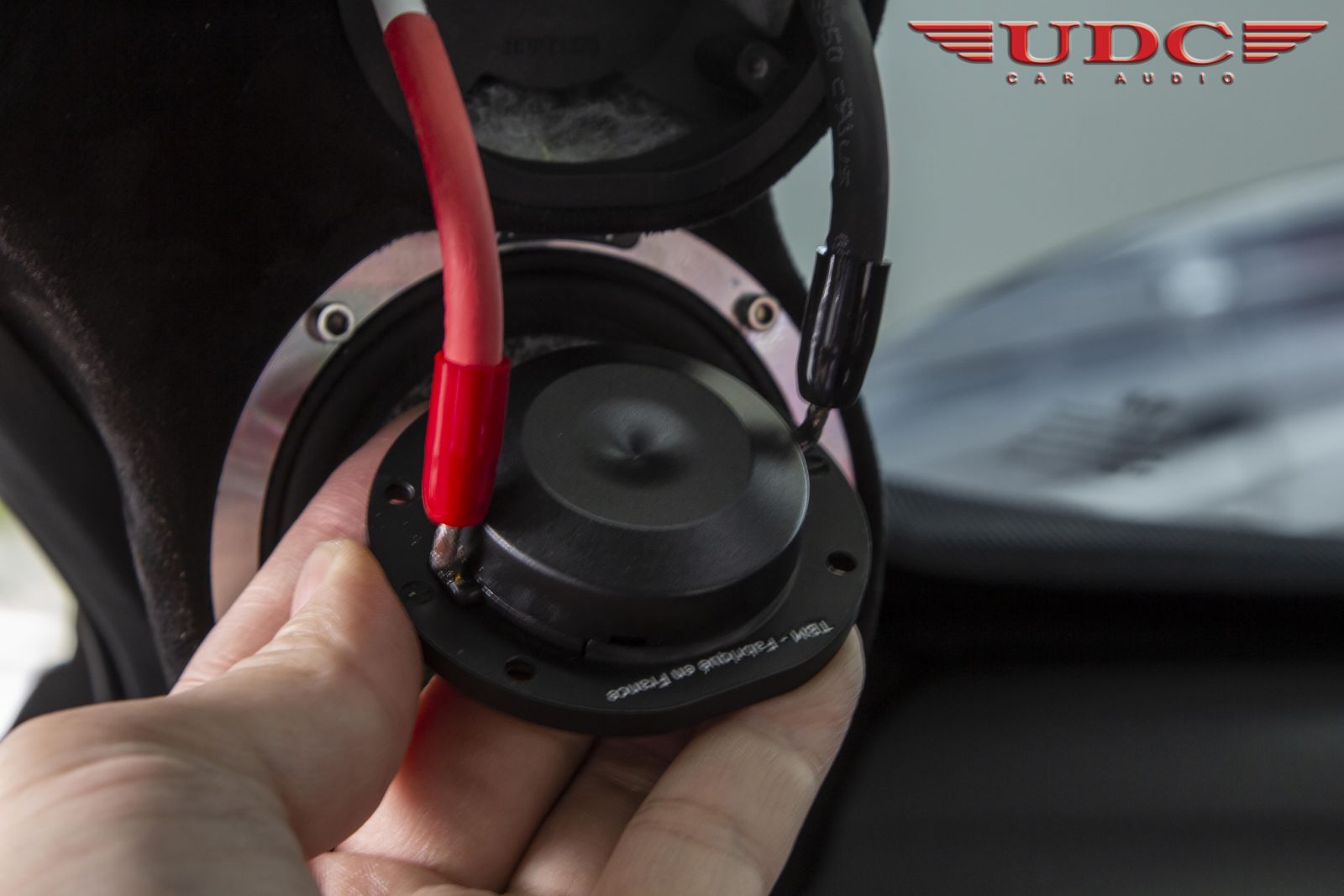

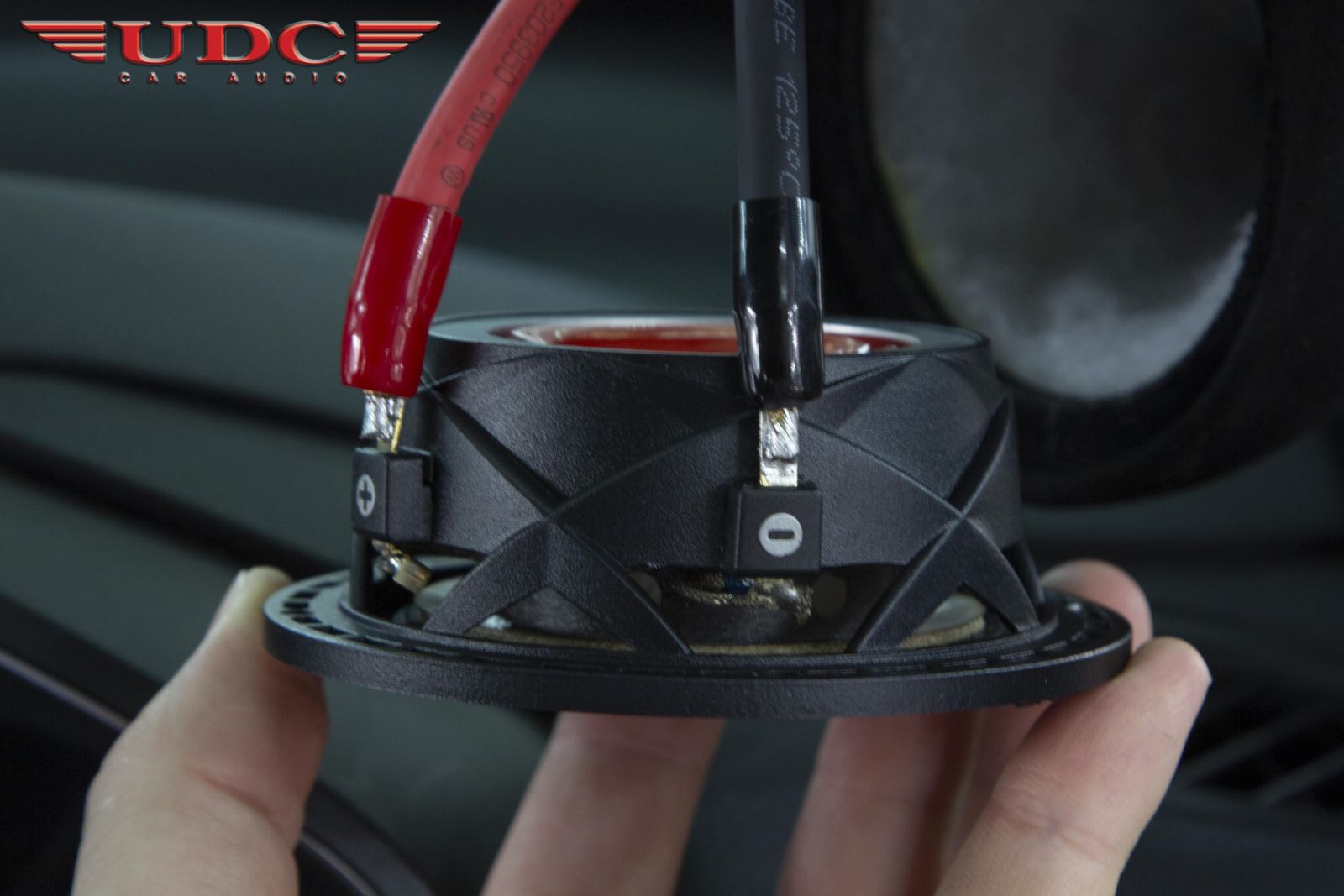

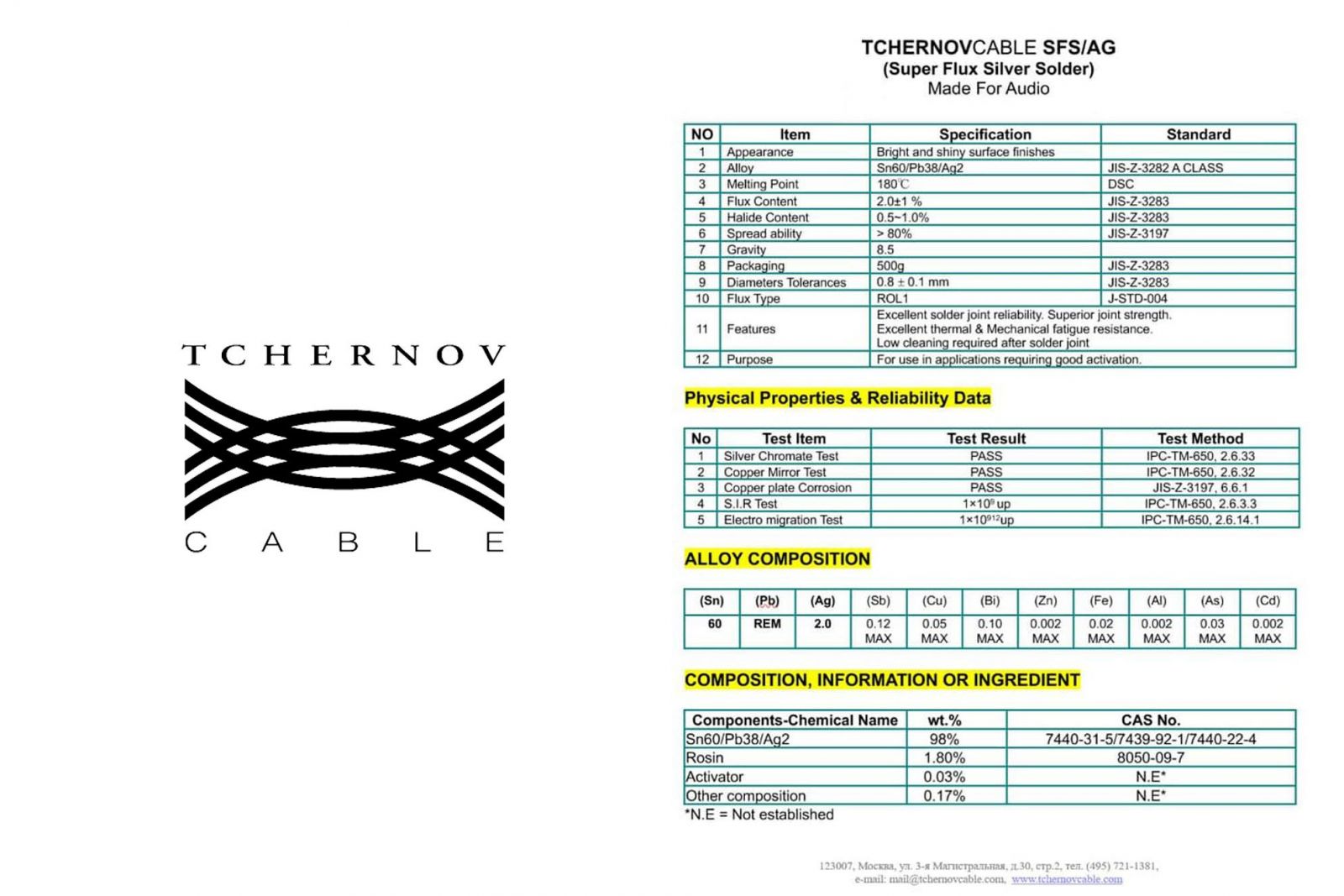

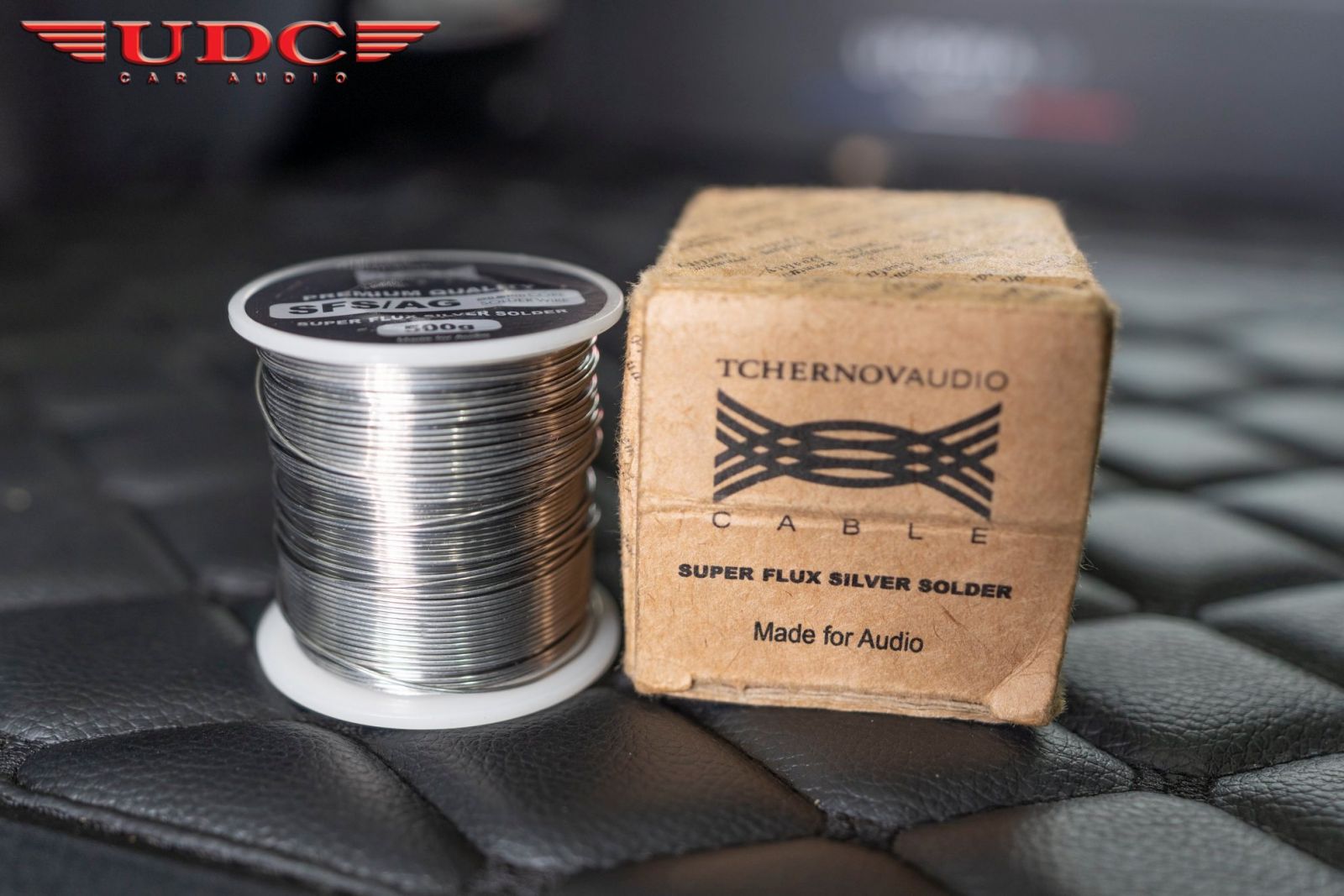

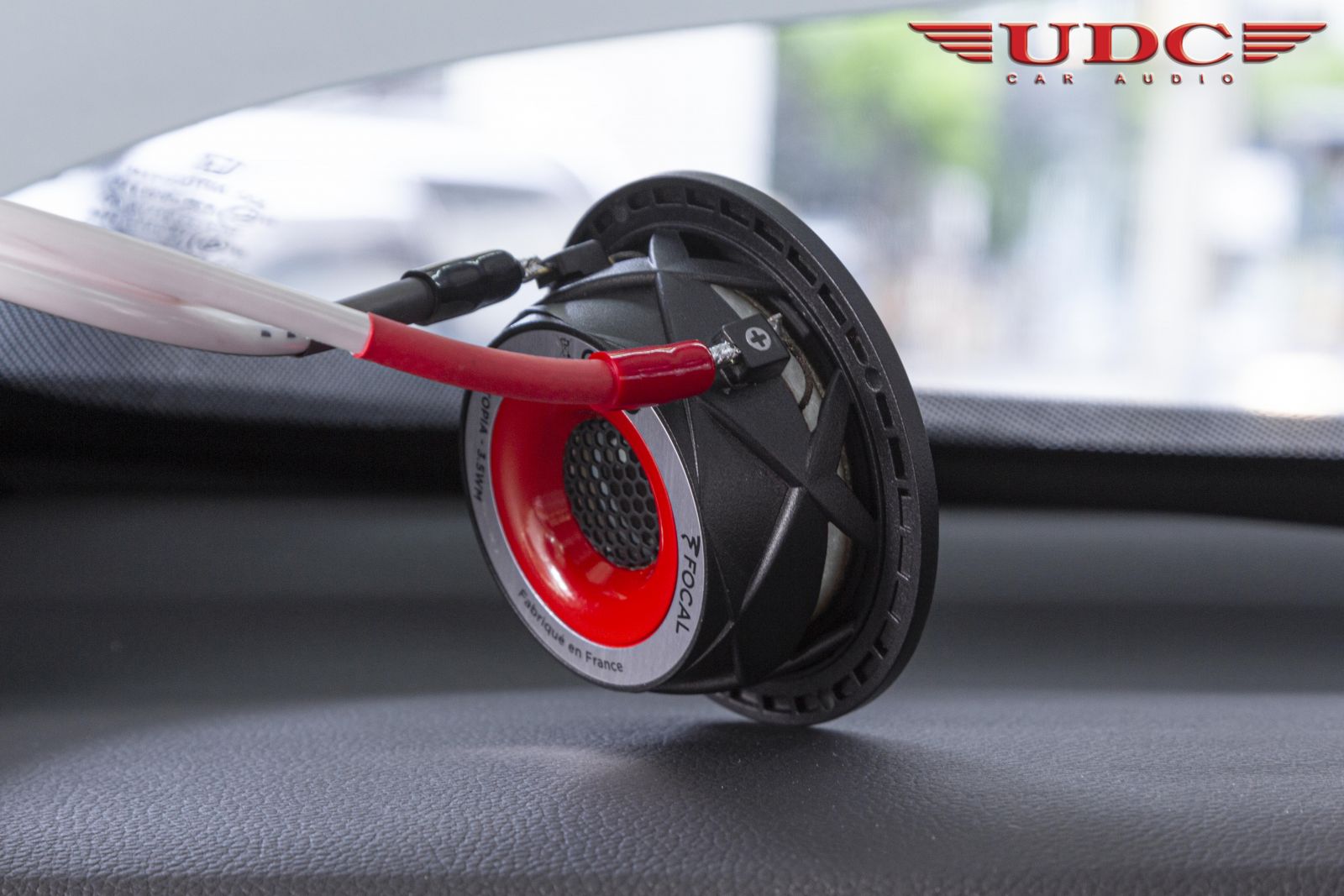

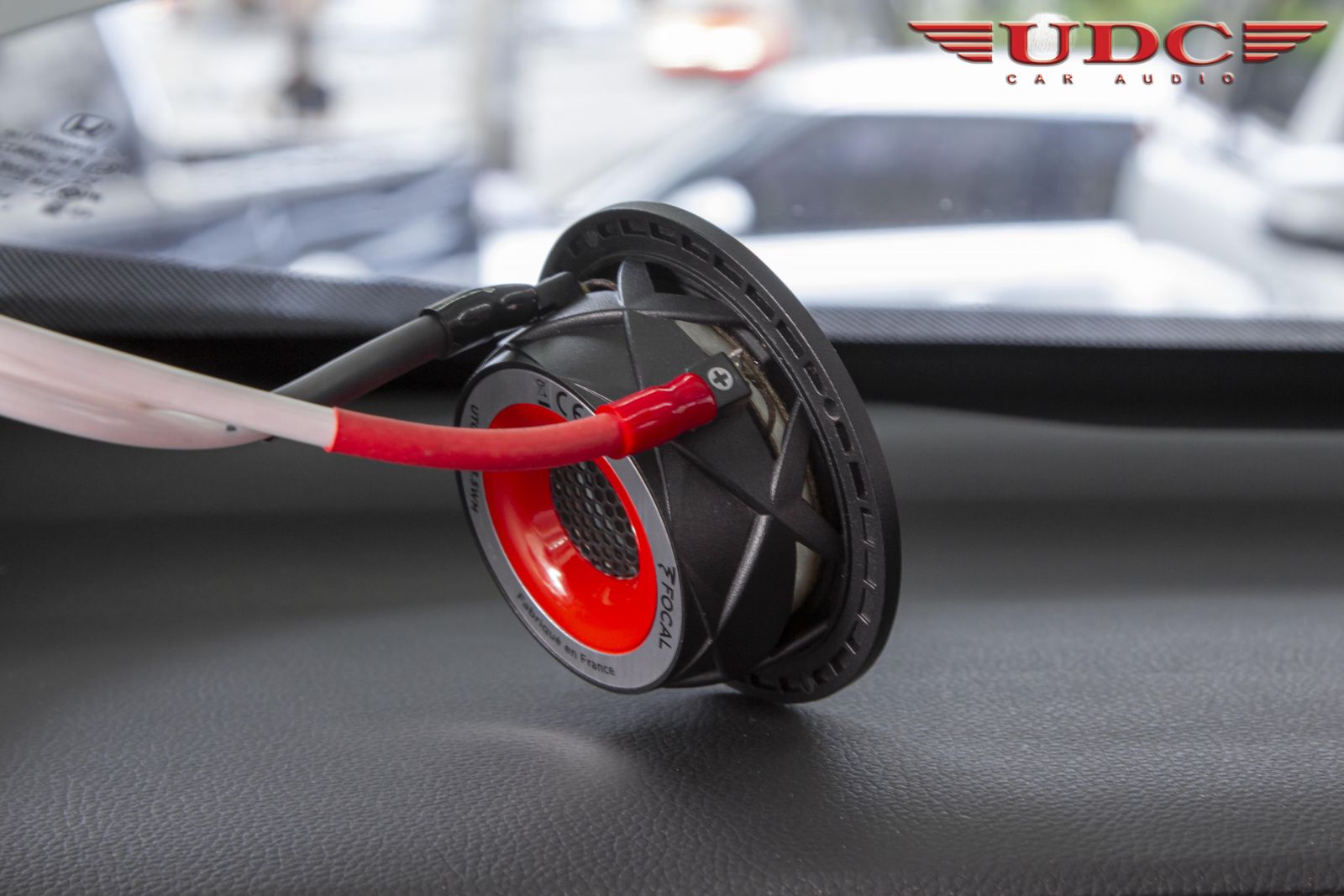

  TCHERNOV SFS/AG Super Flux Silver Solder

อีกหนึ่งสิ่งที่ทางเราไม่เคยมองข้ามในเรื่องของ การบัดกรีเข้าอุปกรณ์ต่างๆ จะทำการบัดกรีอุปกรณ์ทั้งระบบด้วย

ตะกั่วเงิน
TCHERNOV SFS/AG Super Flux Silver Solder for Audio เพื่อให้แนวเสียงที่คงเดิม ไม่เปลี่ยนแปลง

คาเร็กเตอร์
ของสาย TCHERNOV ที่ติดตั้งเข้าไปในระบบครับ

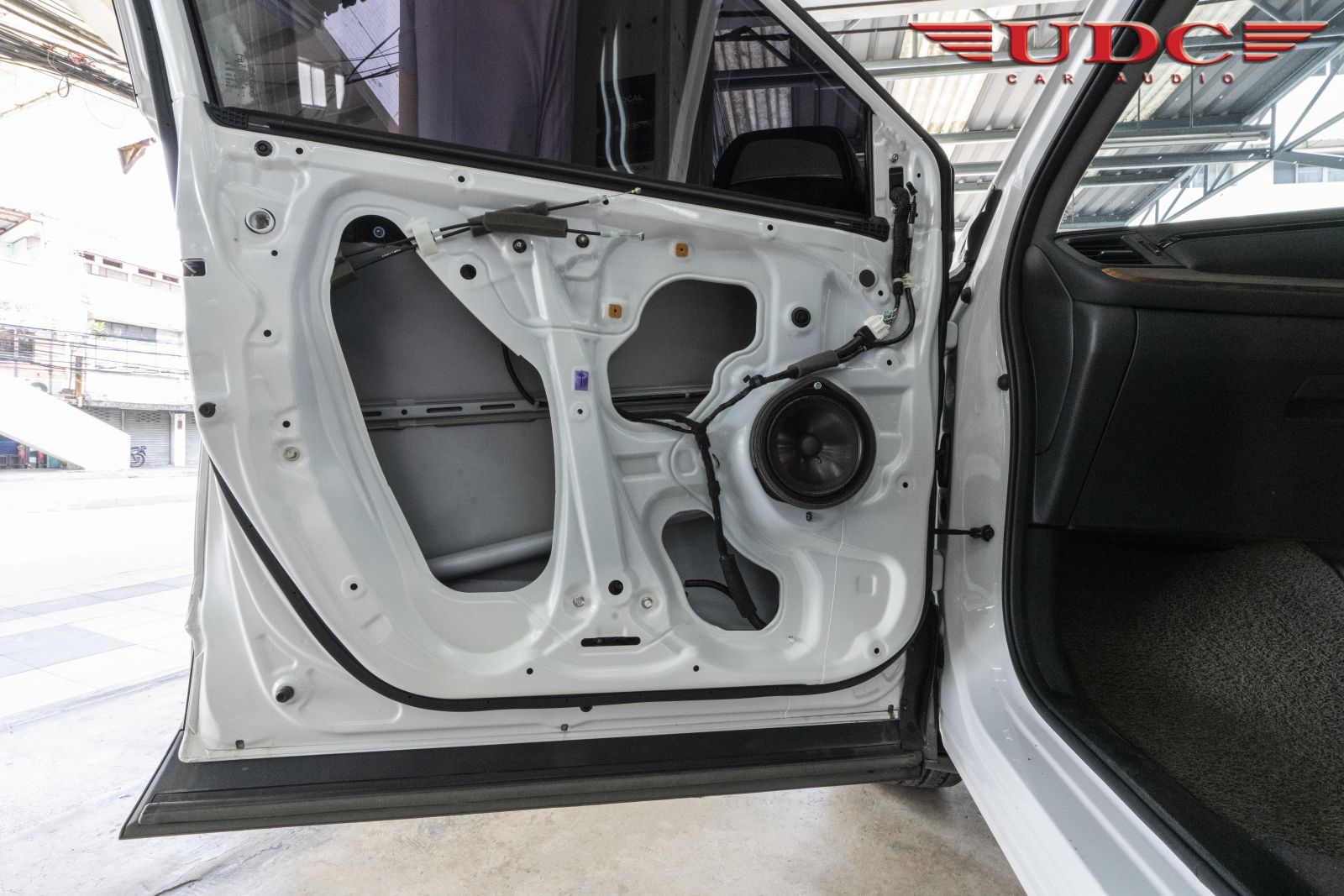

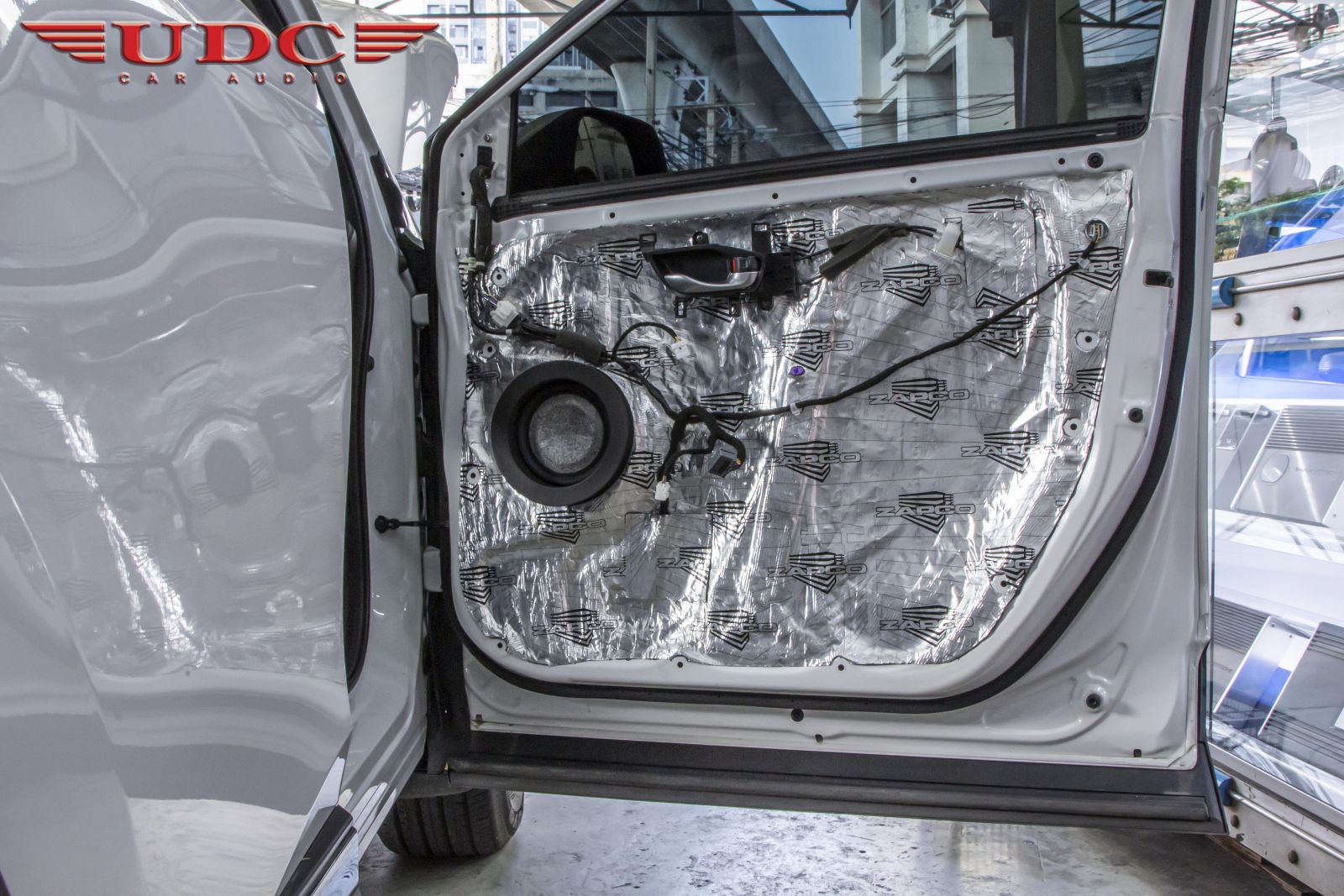

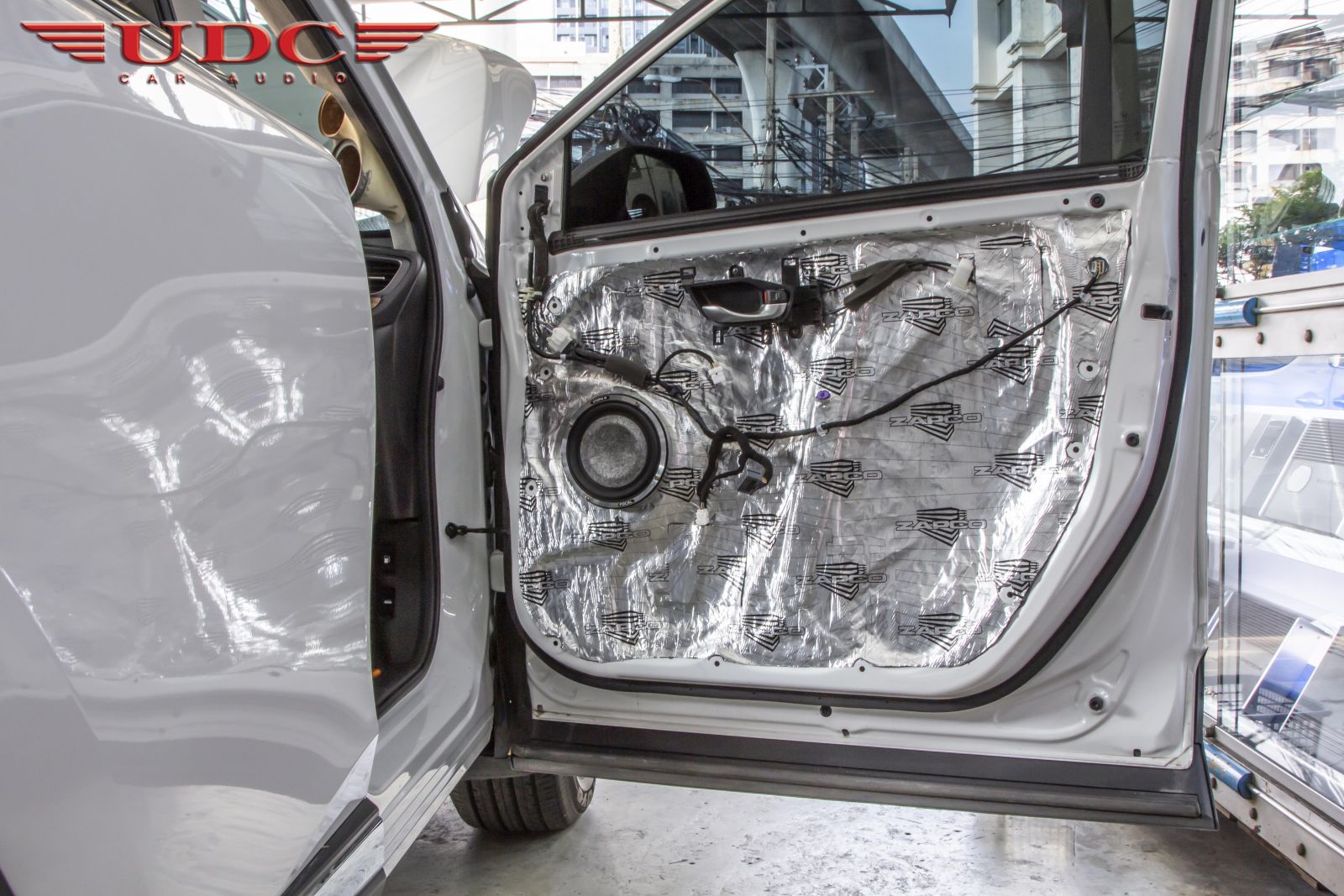

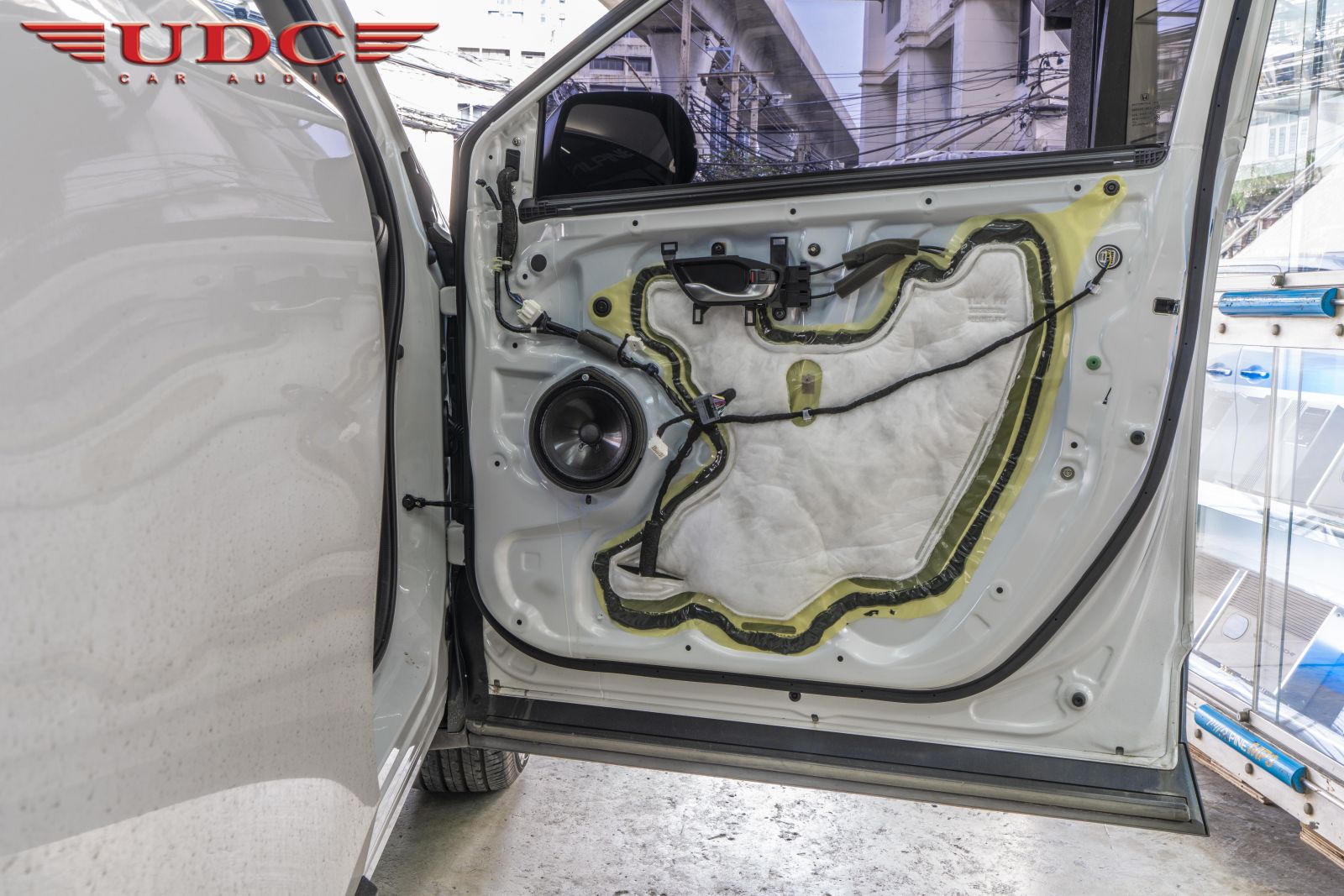

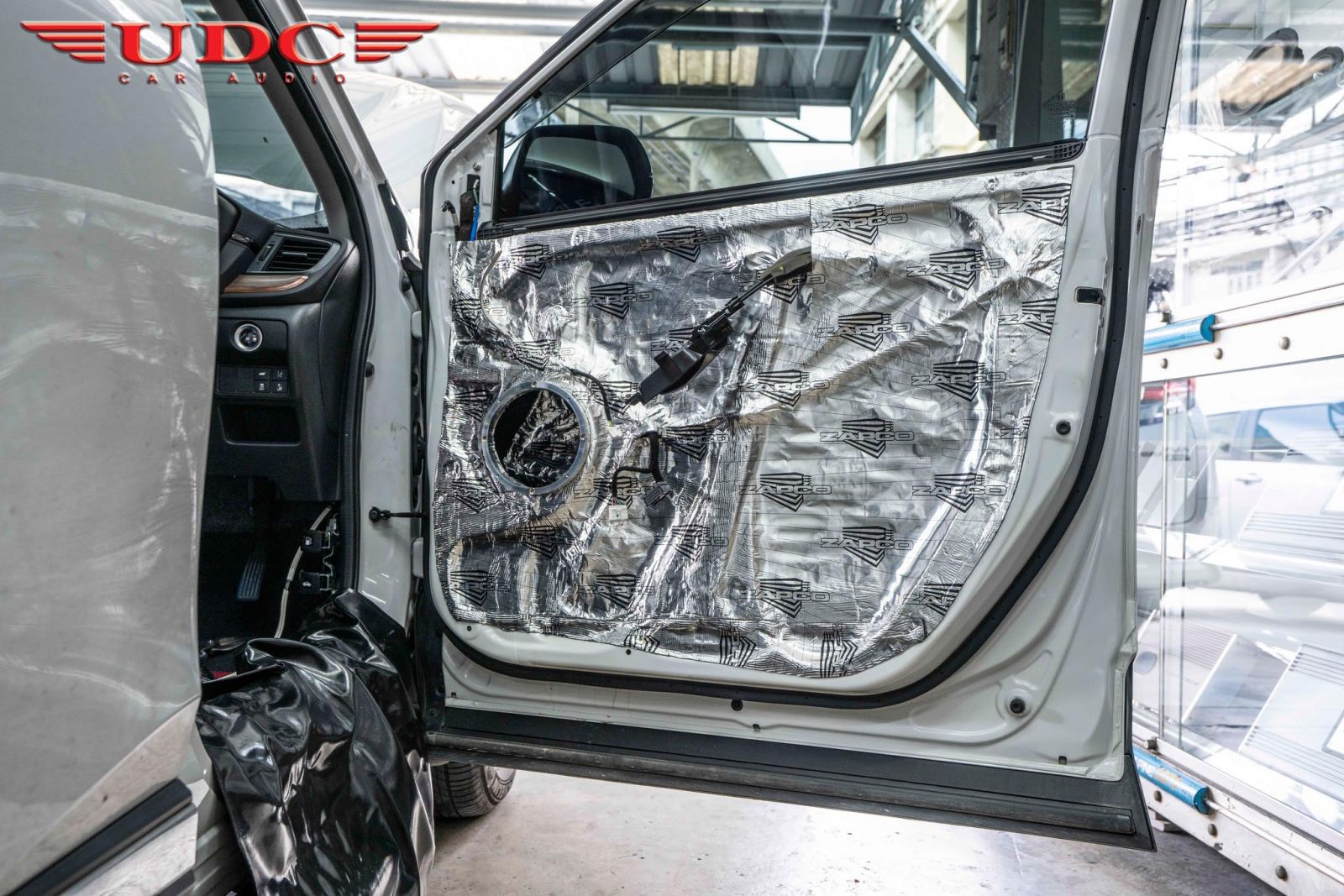

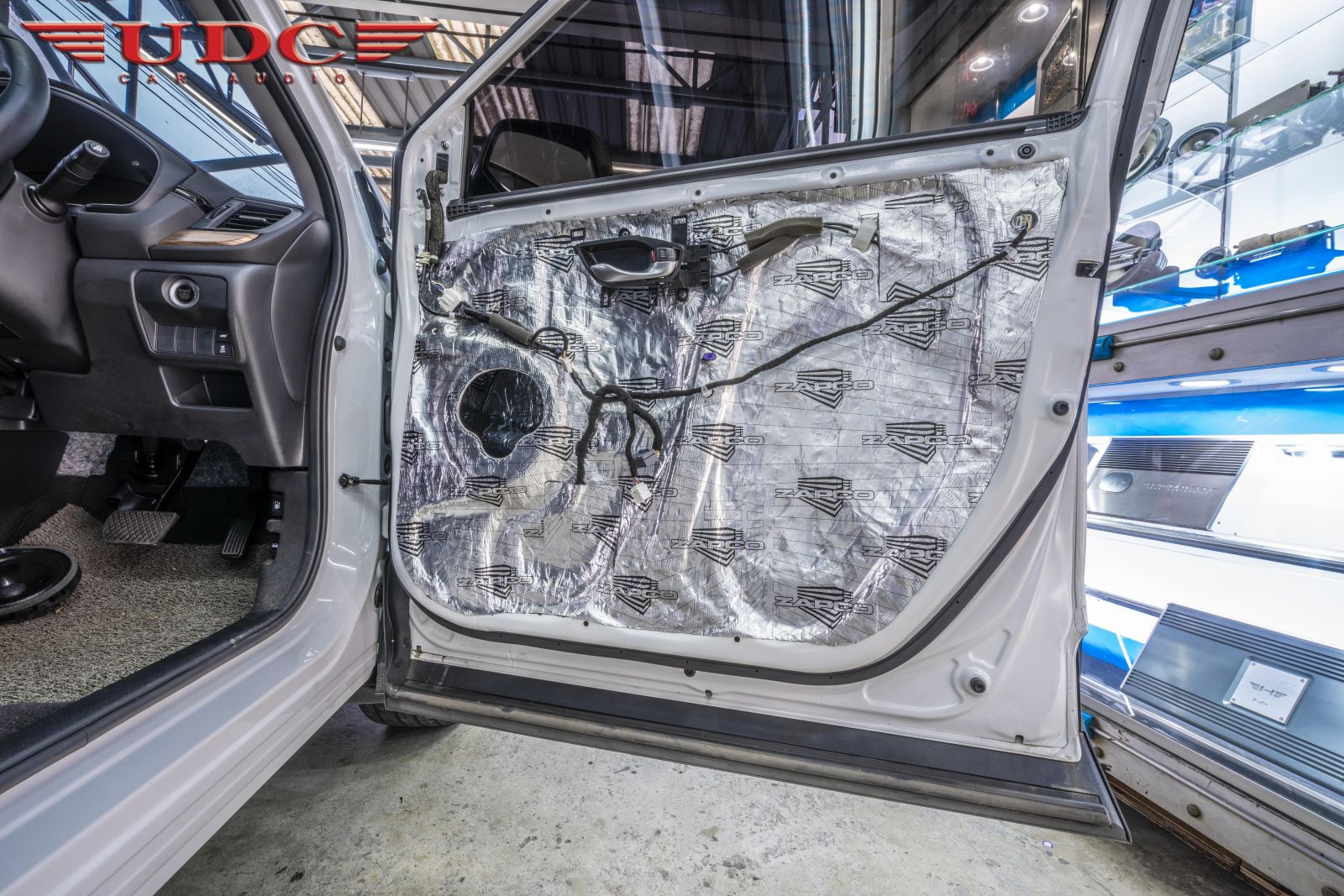

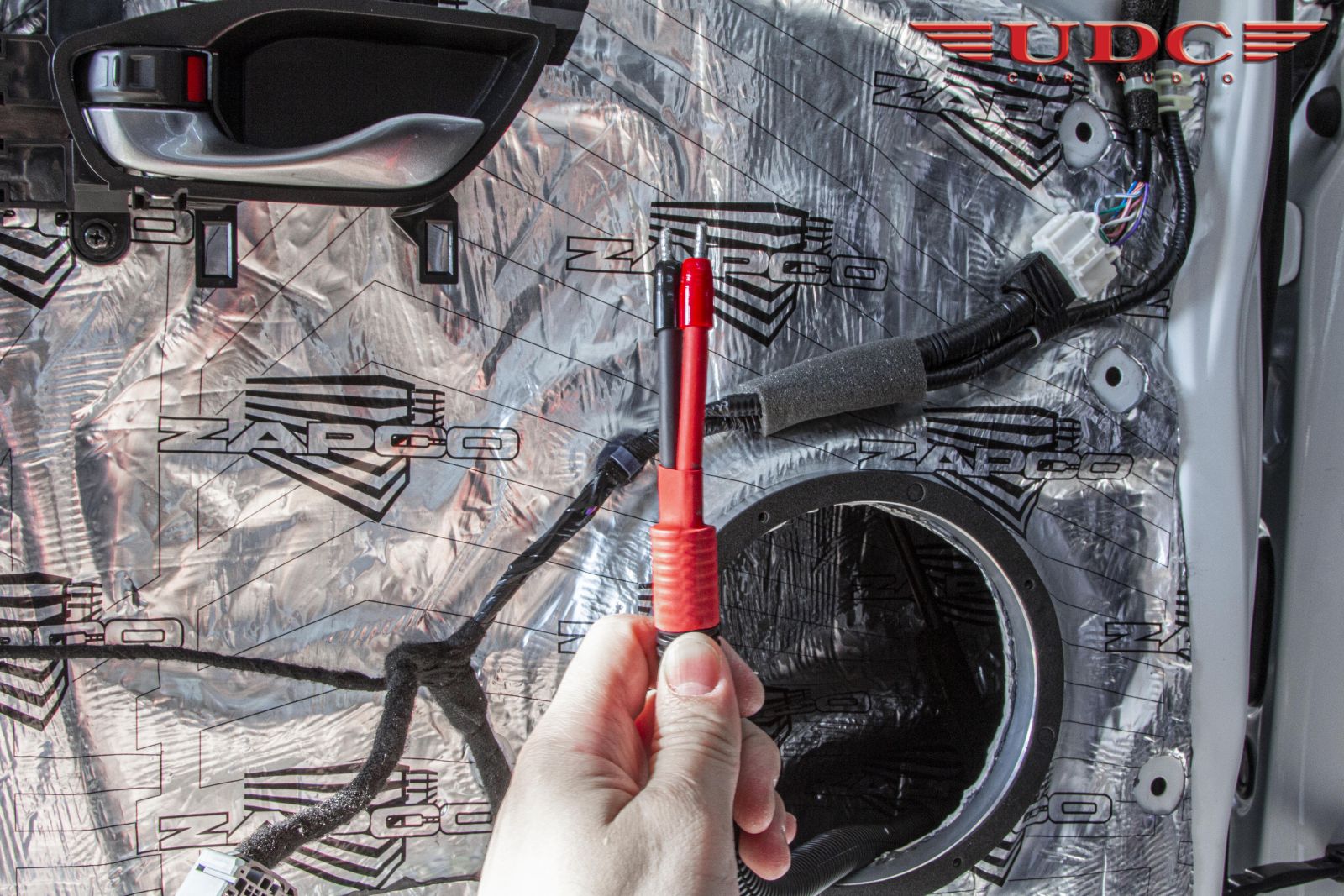

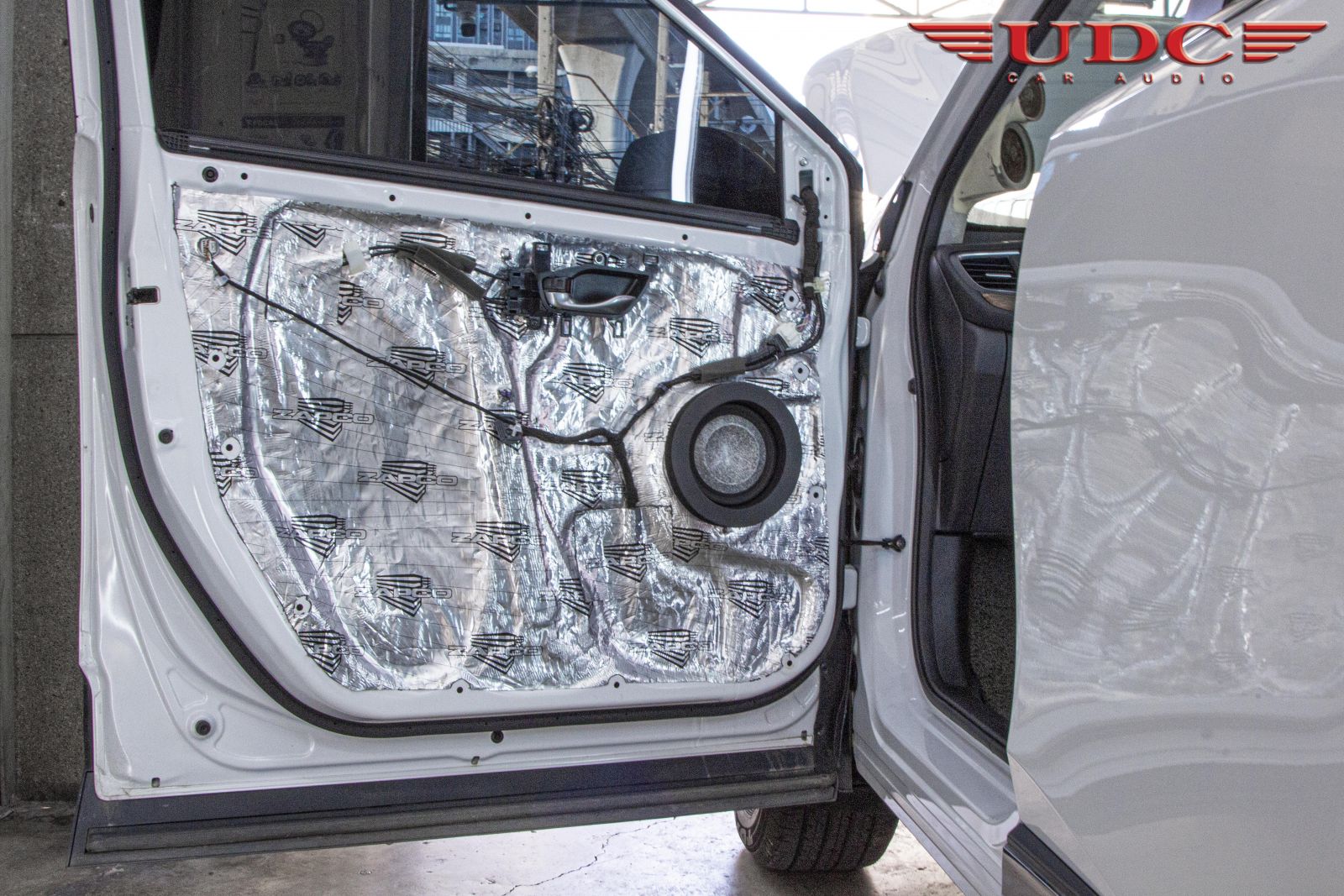

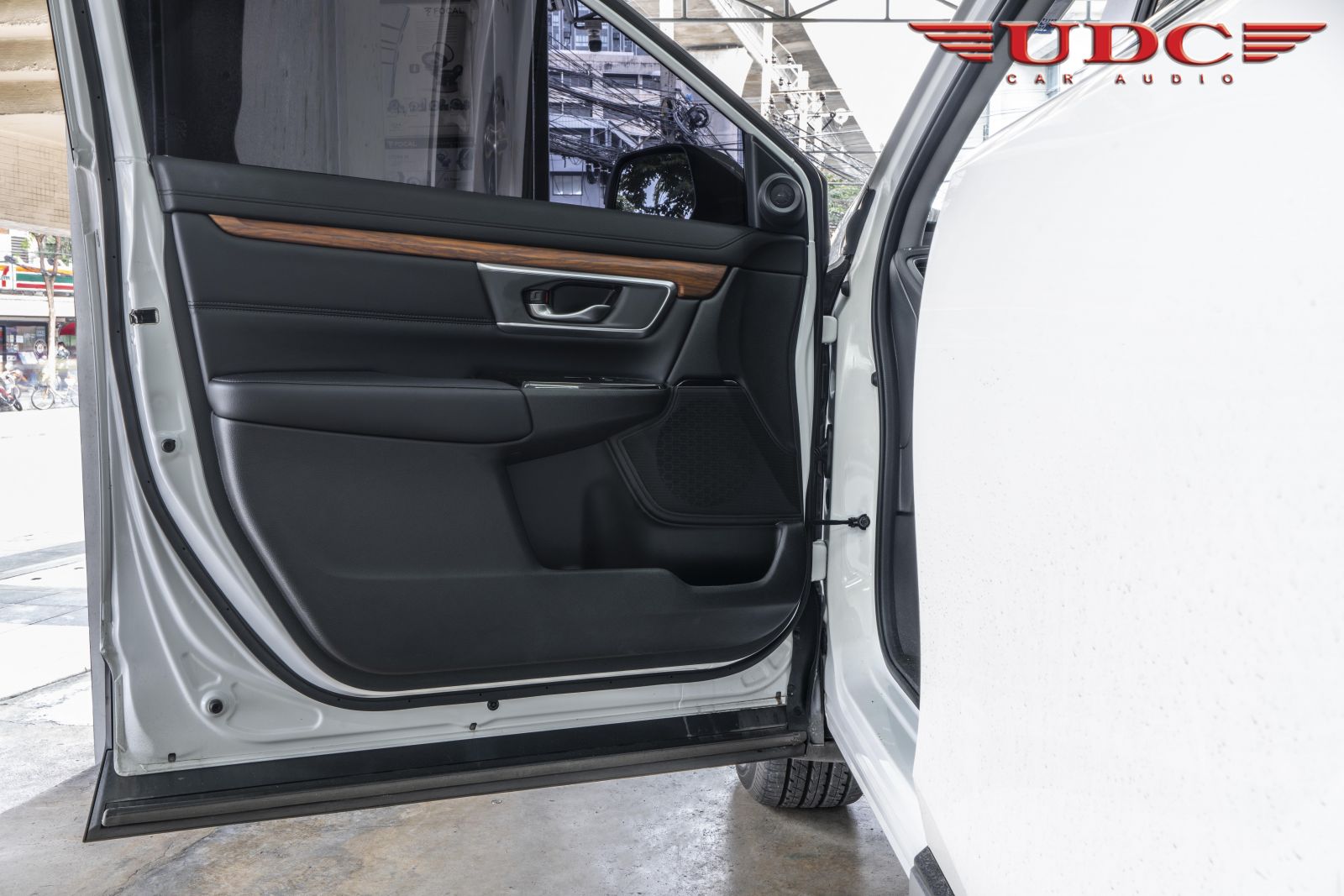

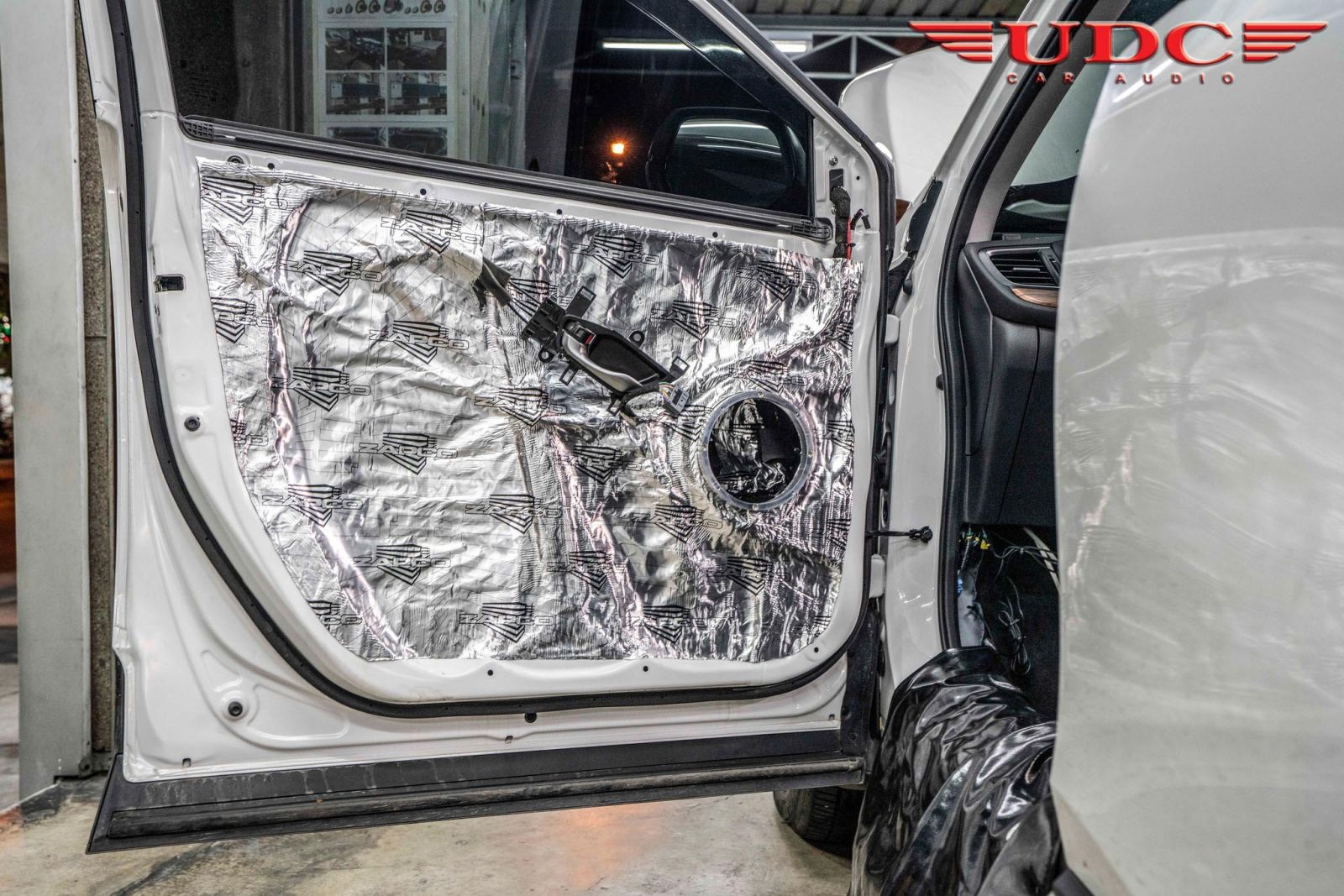

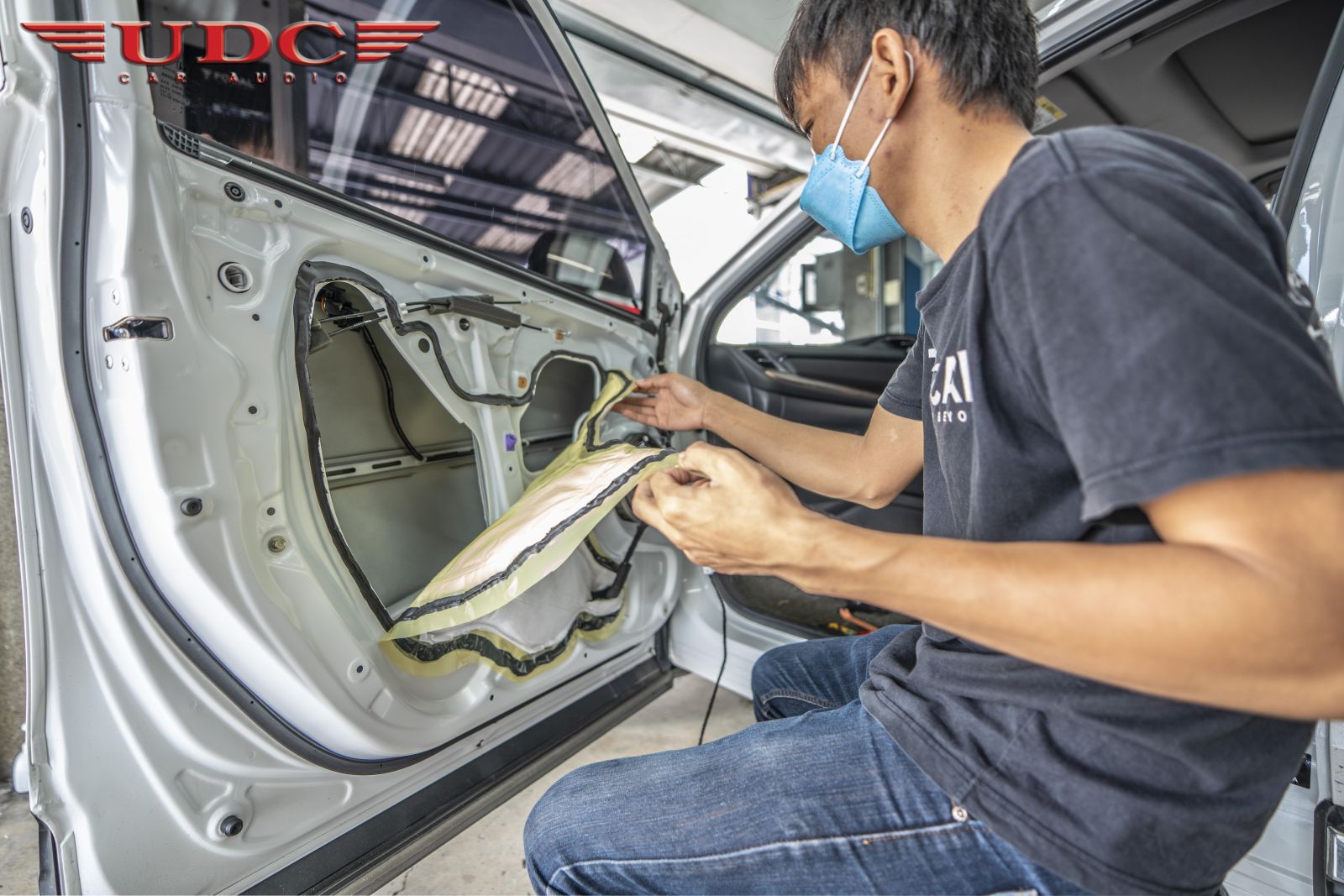

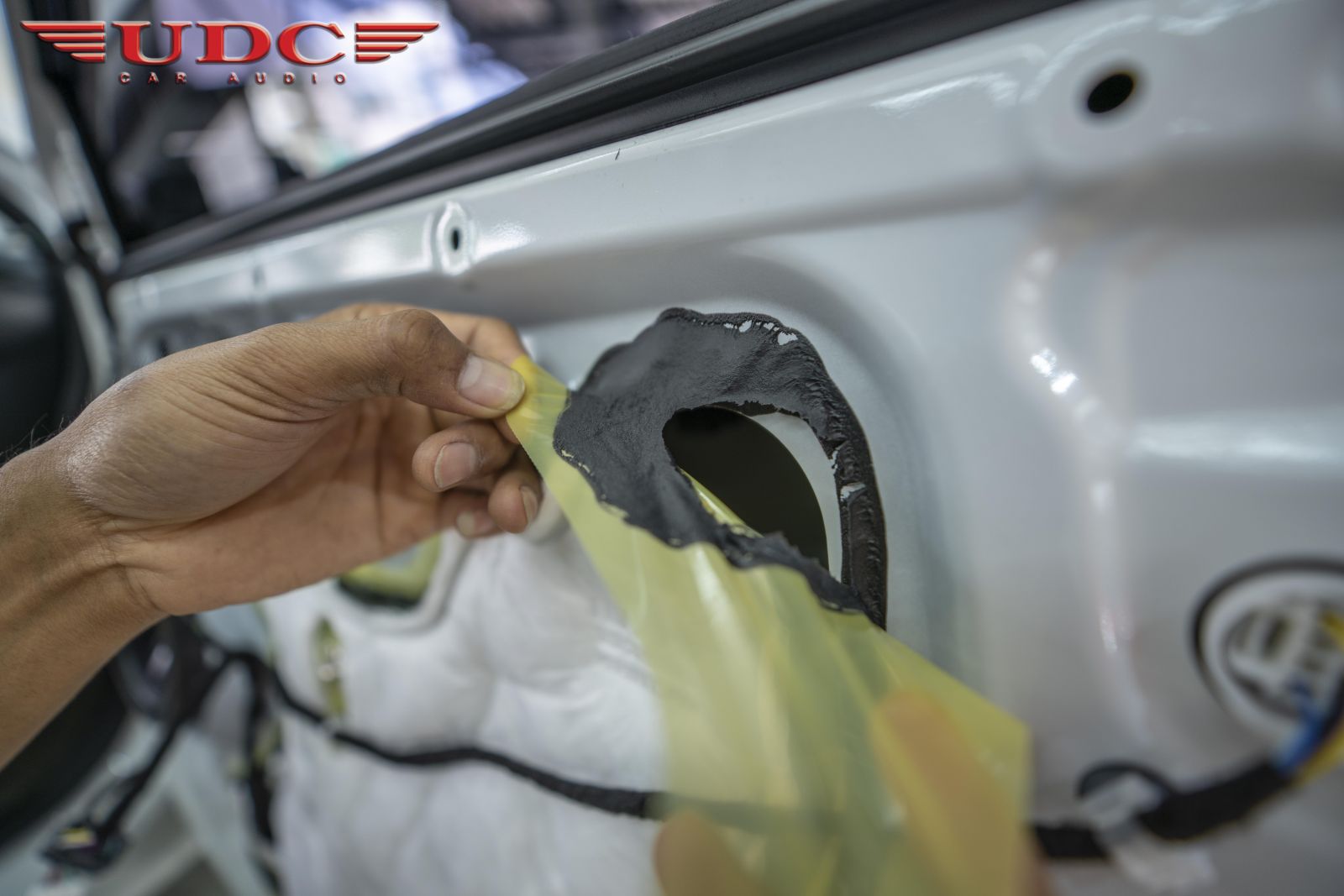

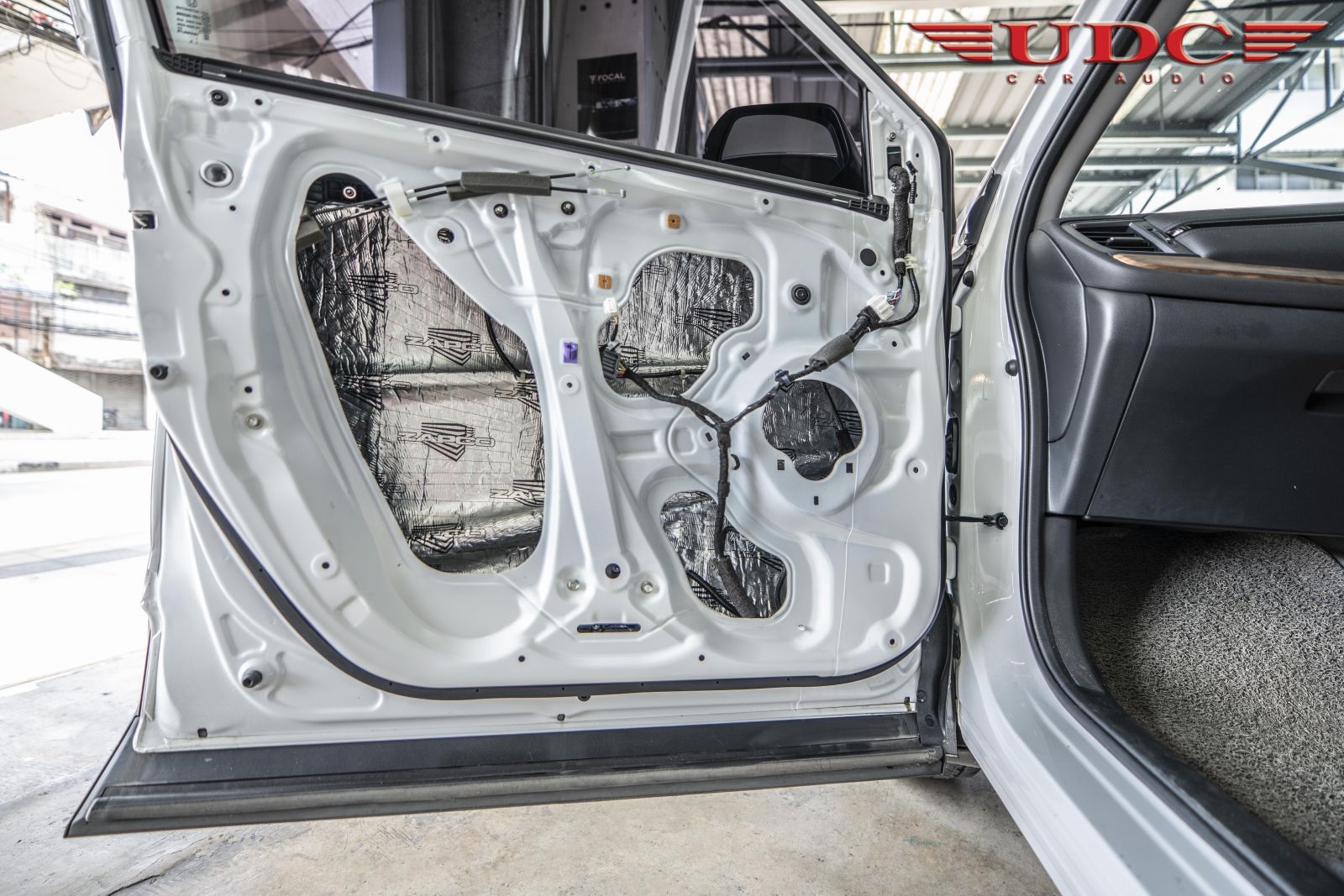

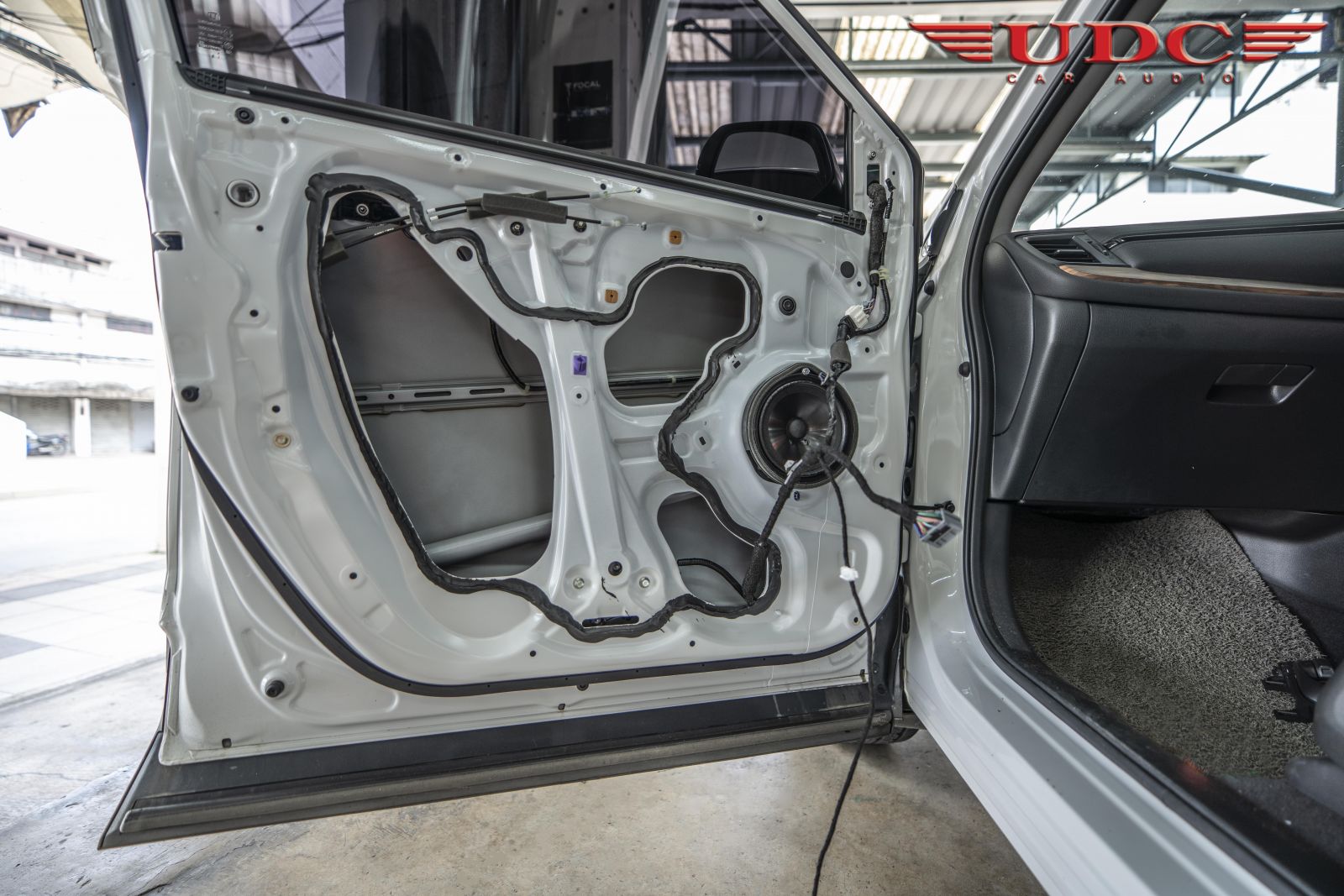

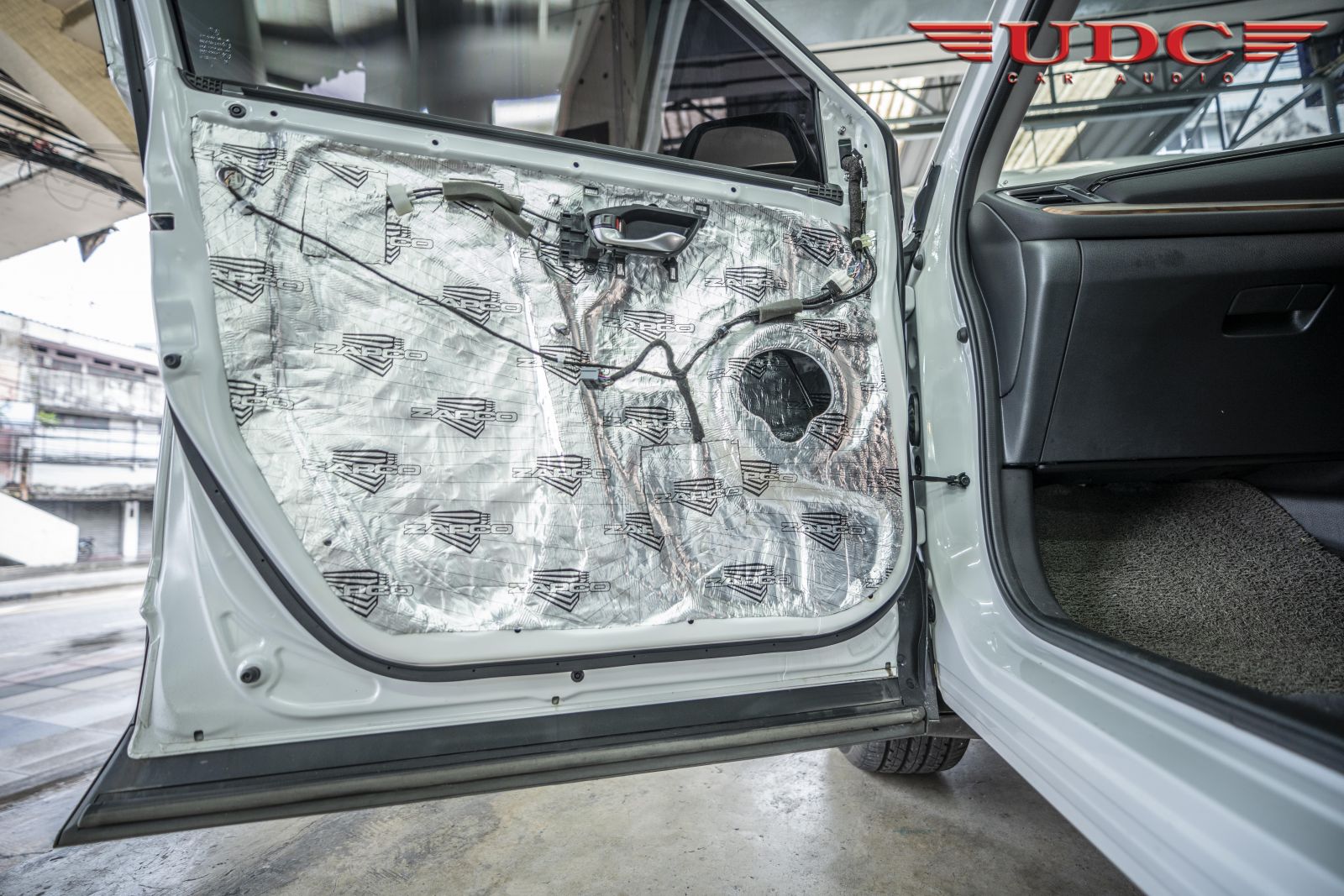

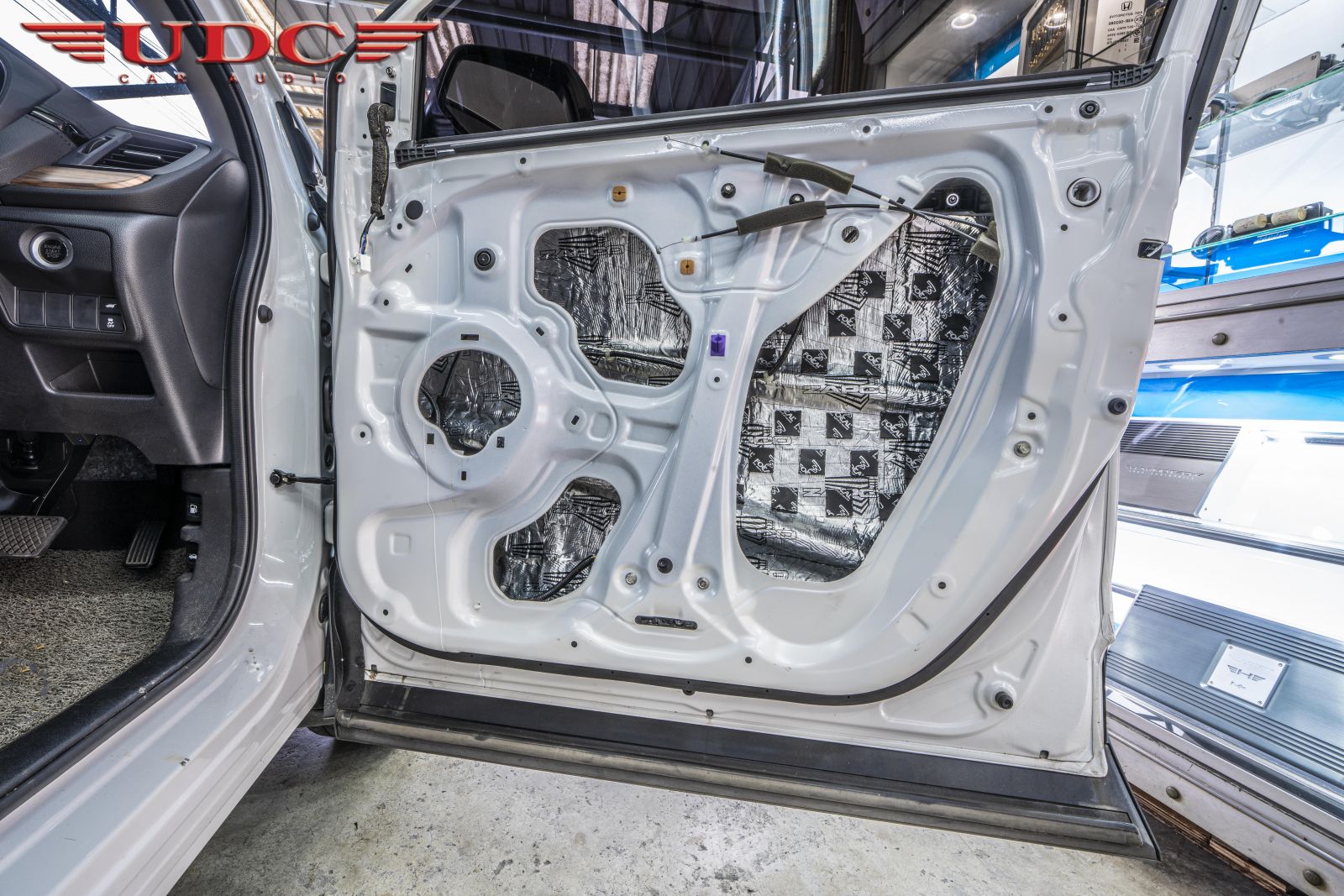

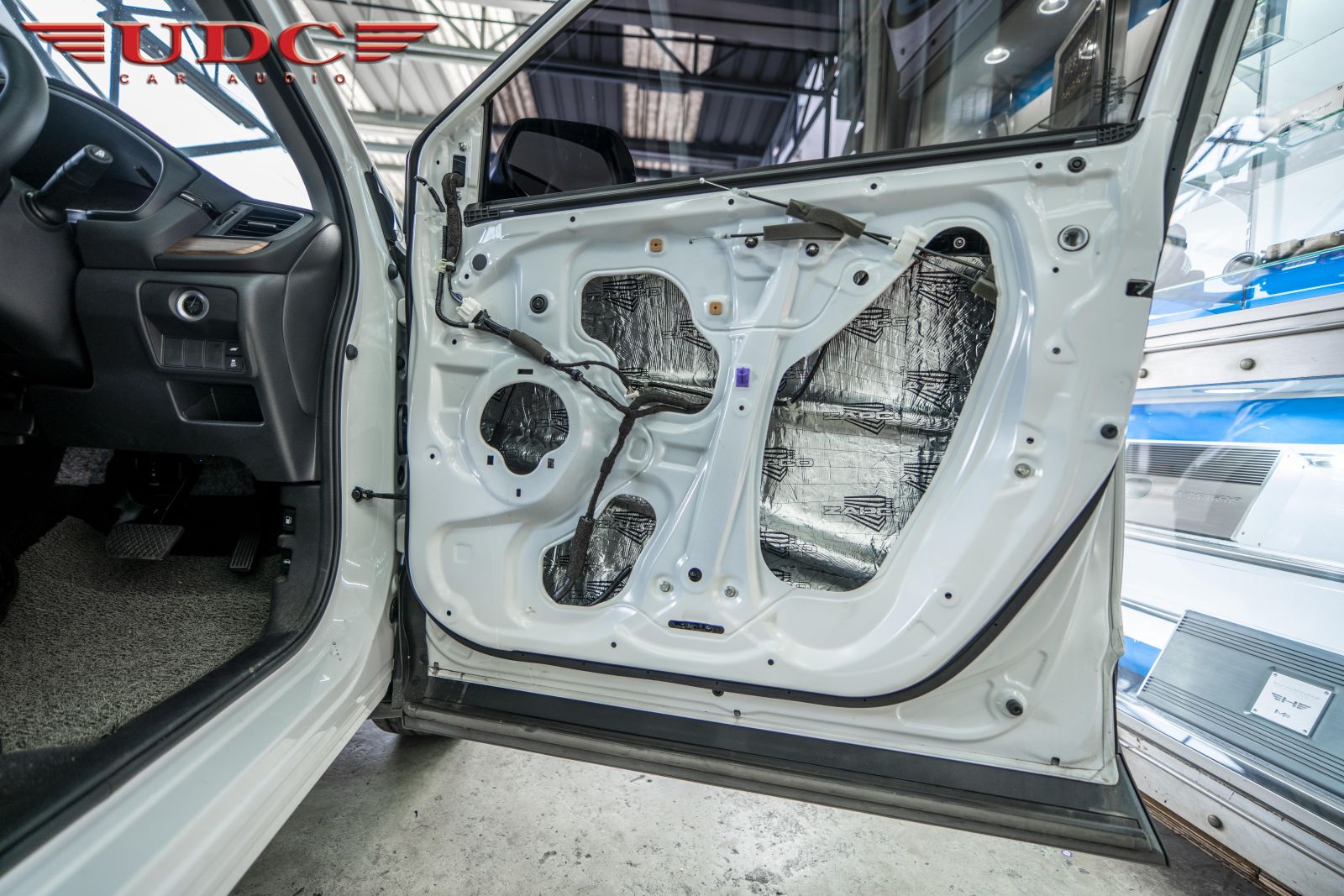

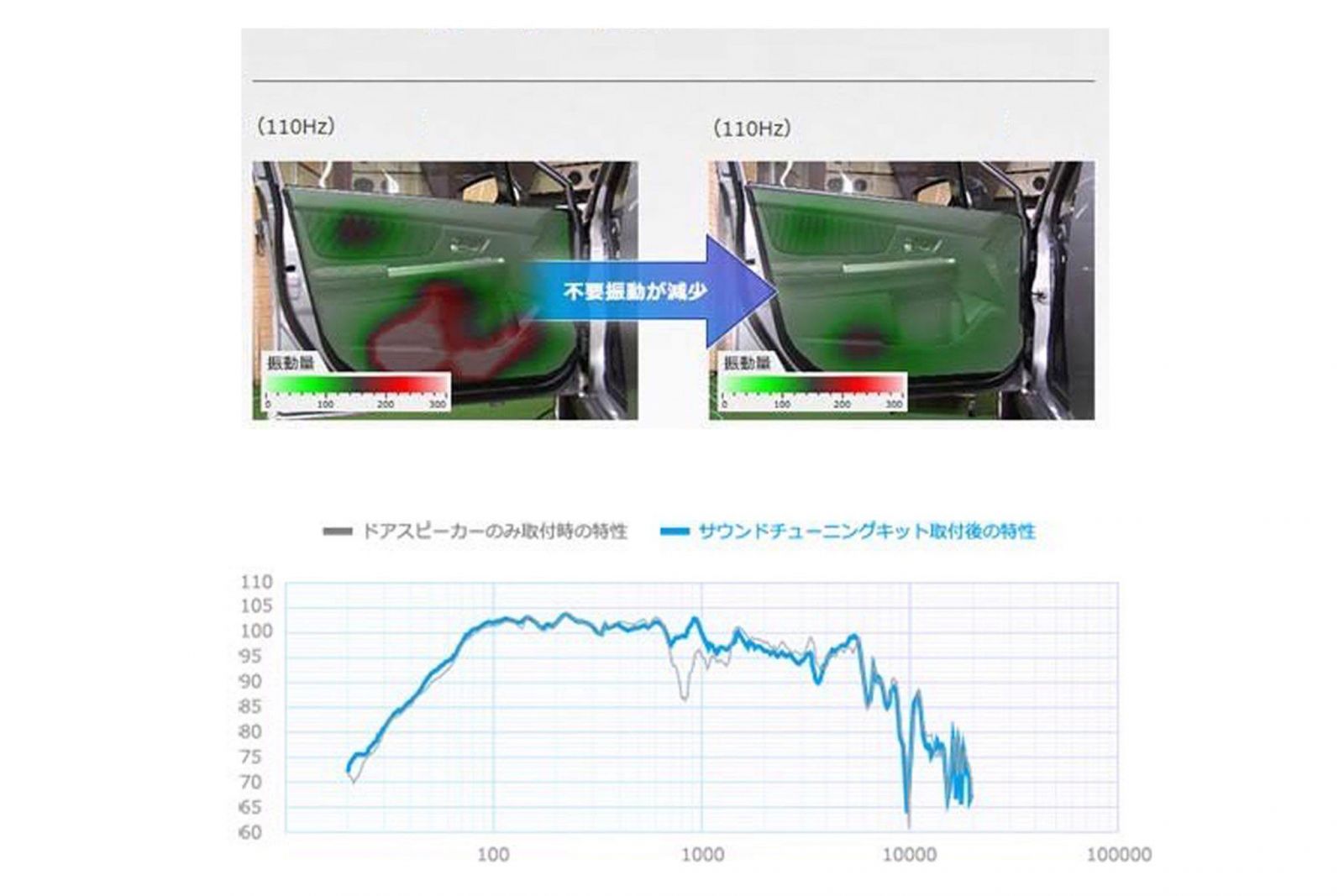

มาต่อกับงานติดตั้ง SOUND DAMPING ที่แผงประตูหน้ารถด้านหน้าซ้ายกันครับ


สำหรับงาน Damp ที่แผงประตูหน้าซ้ายของ TOYOTA ALPHARD คันนี้ ด้วยแผ่น Damp ZAPCO ที่ Damp


ทั้งด้านในและด้านนอก ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp


แนบสนิทจนขึ้นเป็นโครงสร้างเหล็กของตัวรถ และในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp



เพิ่มเข้าไปอีกชั้นทำให้สามารถ ลดเสียงรบกวนต่างๆ ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆ

ของเสียงเพลงในรถมากขึ้น

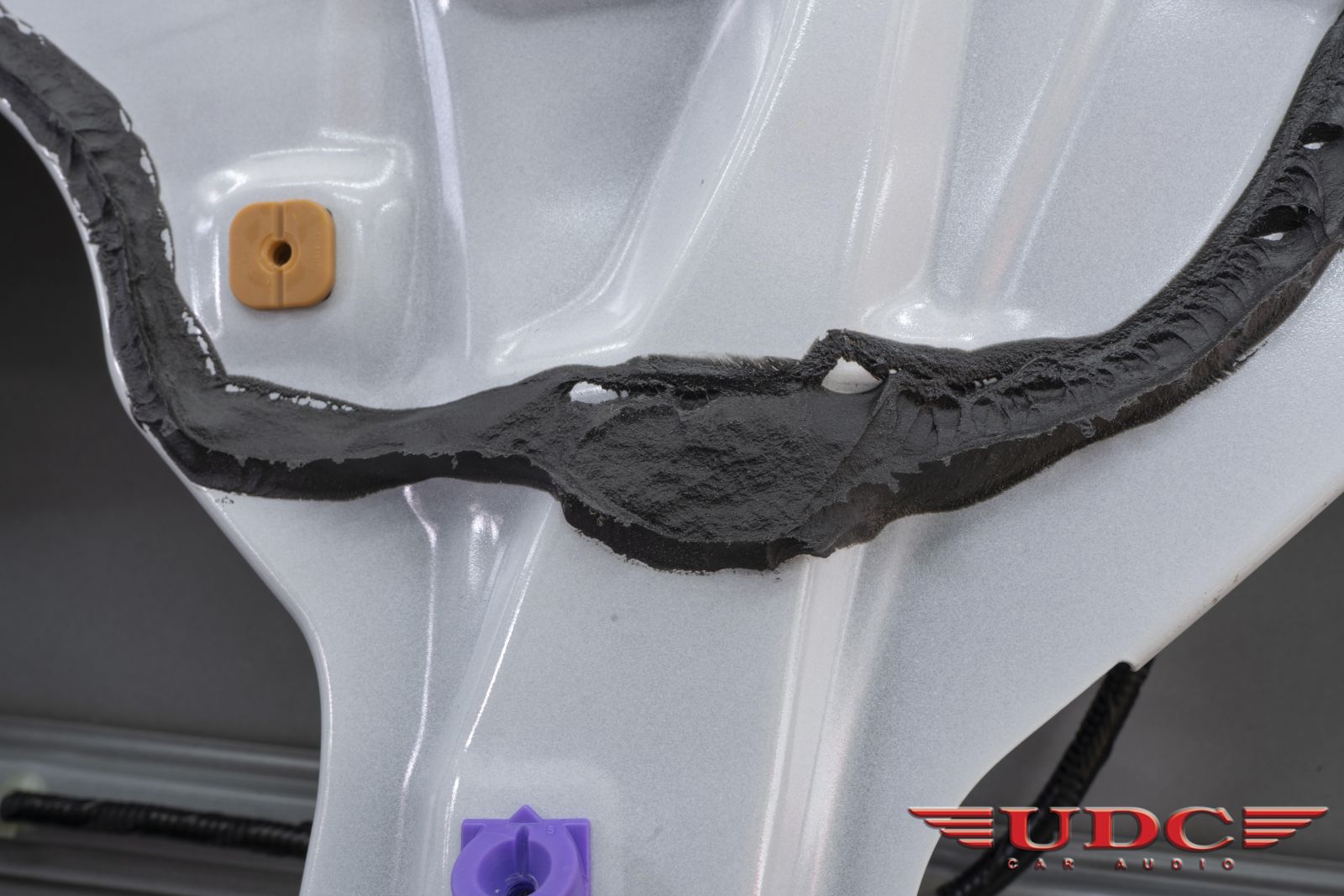

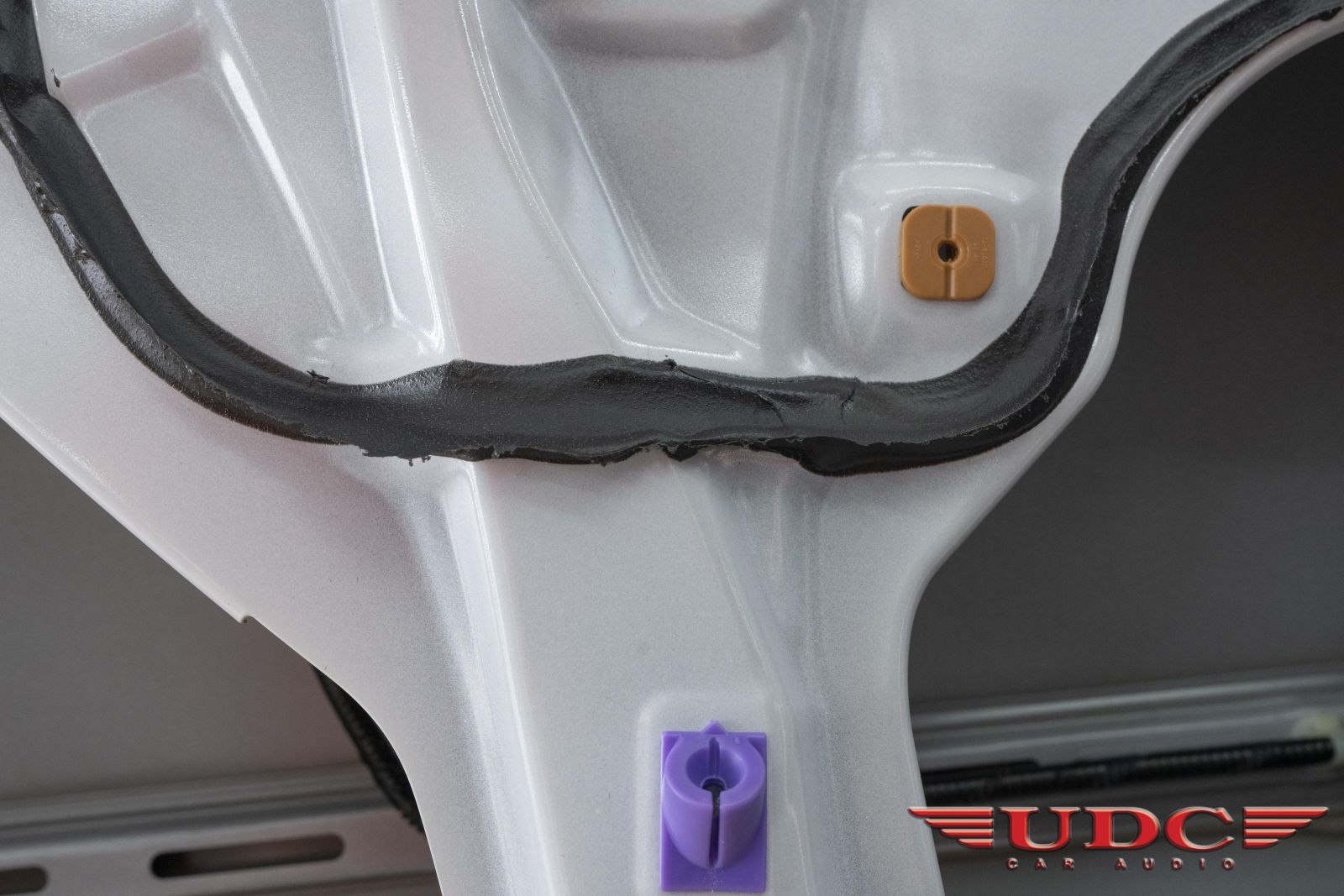

ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp ให้แนบสนิทจนขึ้นเป็นโครง

สร้างเหล็กของตัวรถ โดยในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น ทำให้สามารถ

ลดเสียง
รบกวนต่างๆให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆของเสียงเพลงในรถมากขึ้น

และยังสามารถ
ลดความร้อนภายในห้องโดยสาร เพิ่มความสุขขณะทำการขับขี่และการได้ยินคลื่นความถี่ต่างๆได้ดีมาก

ขึ้น พร้อมกับเทคนิค
เฉพาะในงาน DAMP จากทางเราครับ

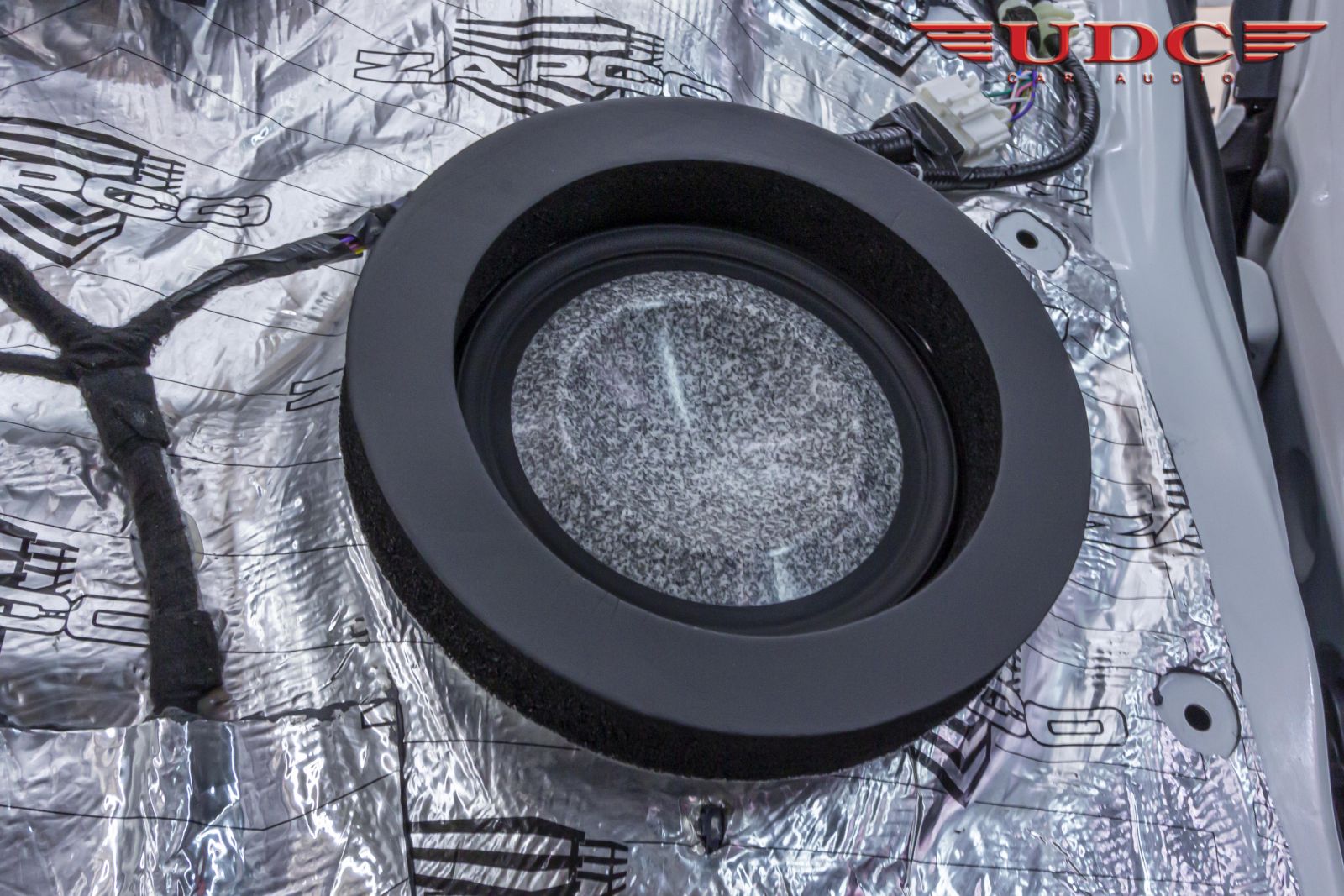

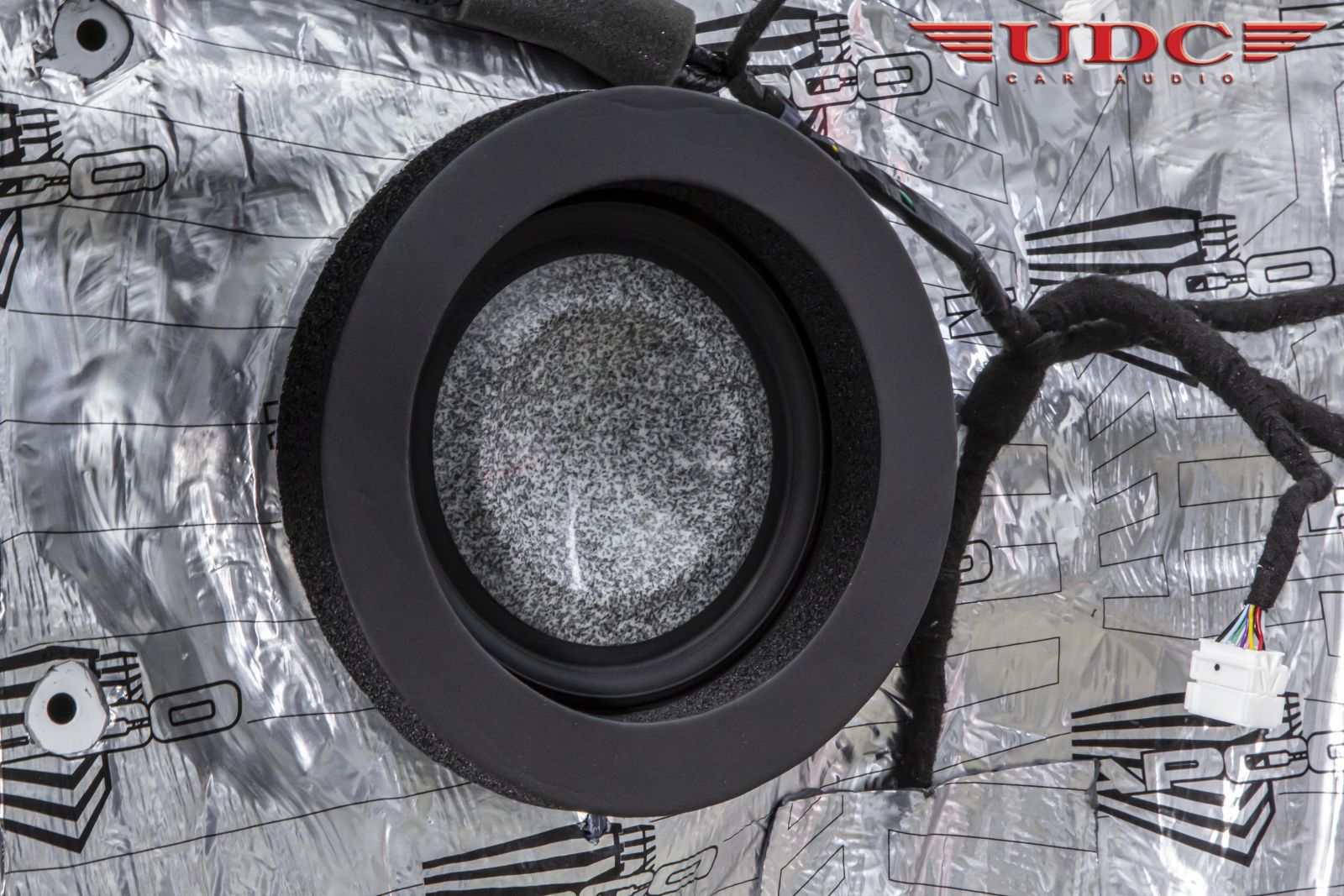

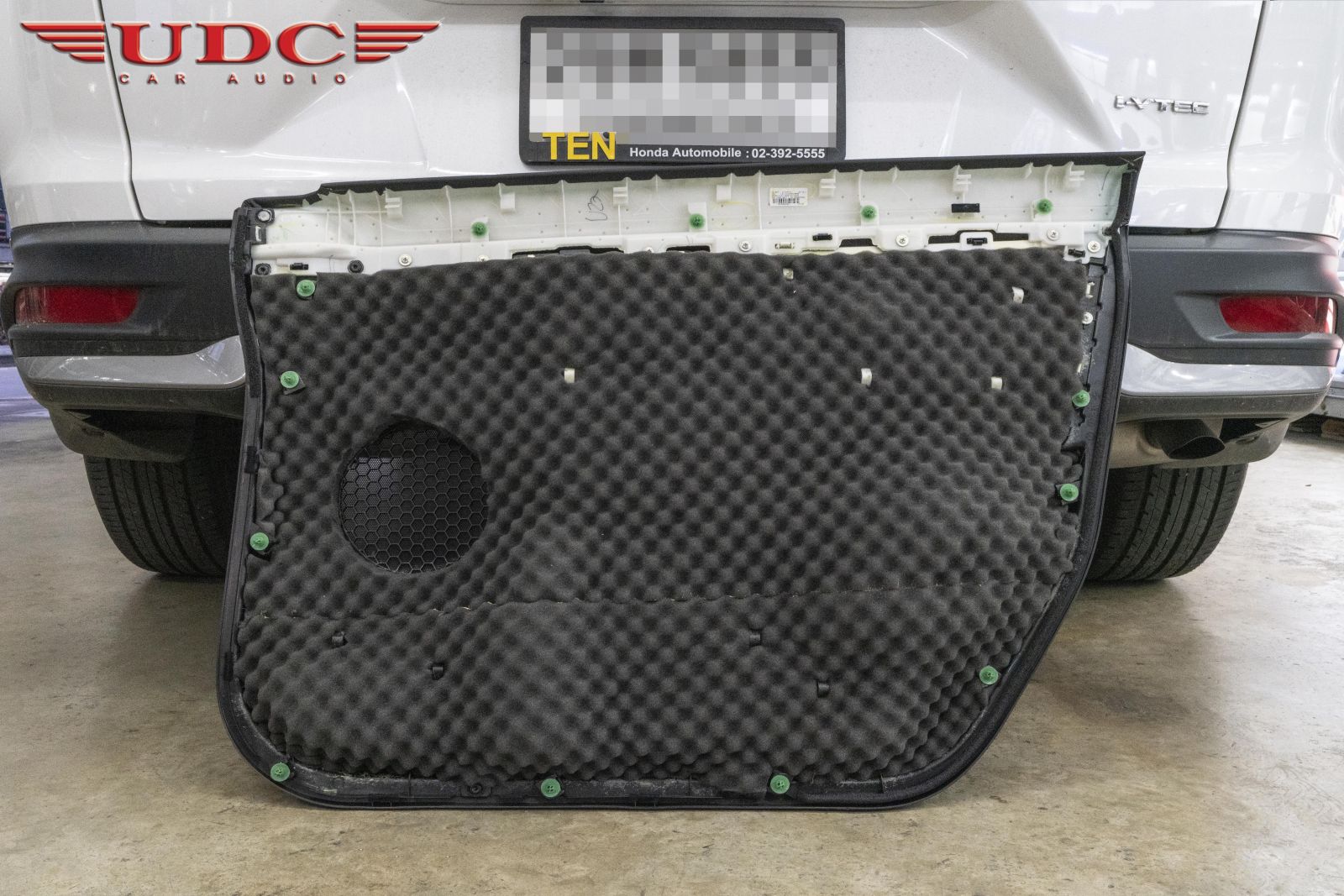

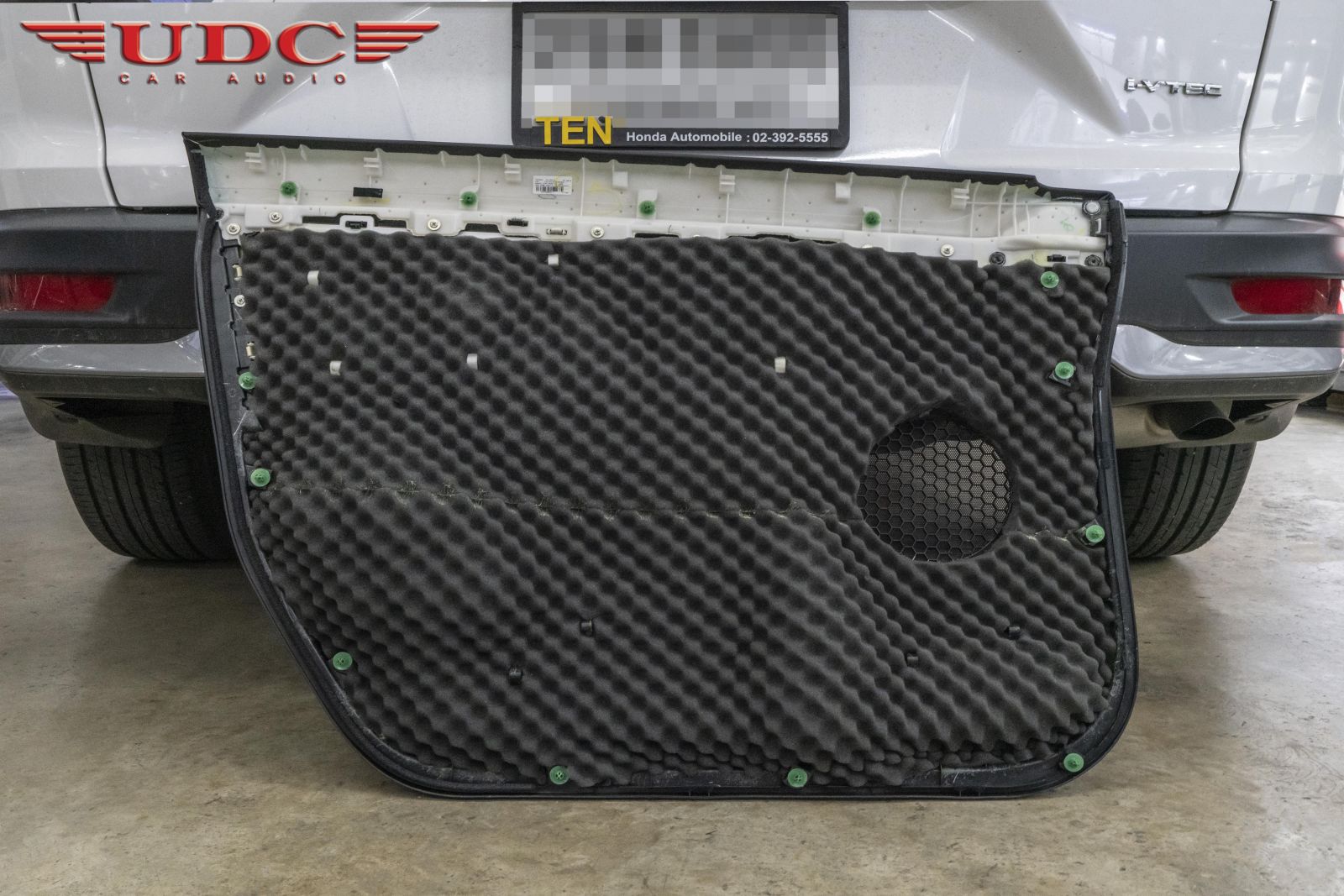

 ZENISS  ABSORBER  - High Quality Automotive Sound Absorption

วัสดุอีกชนิดหนึ่งที่สำคัญเป็นอันดับต้นๆในการแดมป์ก็คือ "Sound Absorber" เนื่องจาก วัสดุชนิดนี้ ผลิตจากฟองน้ำ

Polyurethane foam หรือ PU Foam เกรด Sound Absorption สำหรับดูดซับเสียงโดยเฉพาะ มีความหนาแน่นสูง

จะทำหน้าที่ ซับเสียงต่างๆจากภายนอกและเสียงสะท้อนจากภายใน ทำให้เก็บความถี่ที่สลายไปกลับคืนมาในระบบครับ

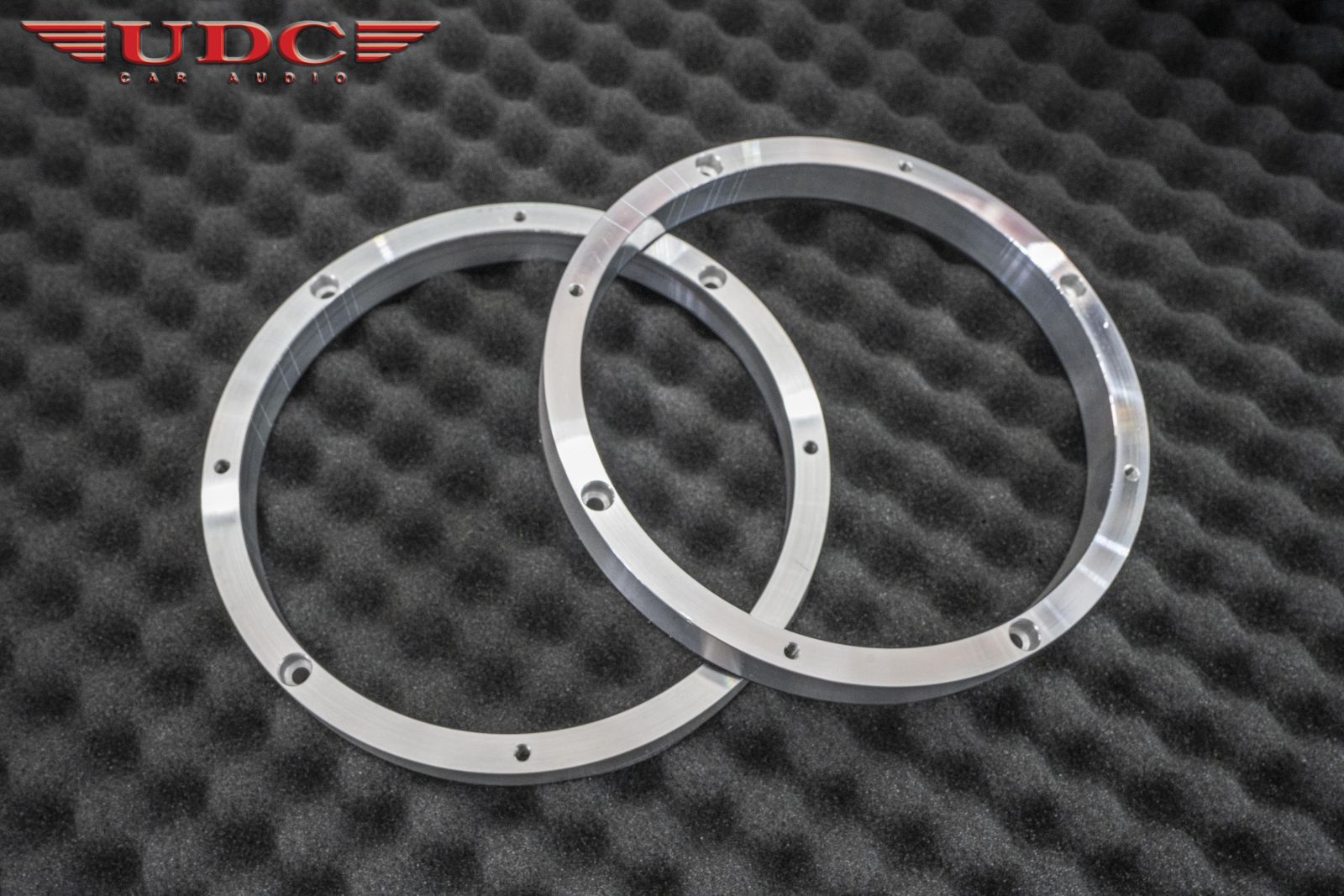

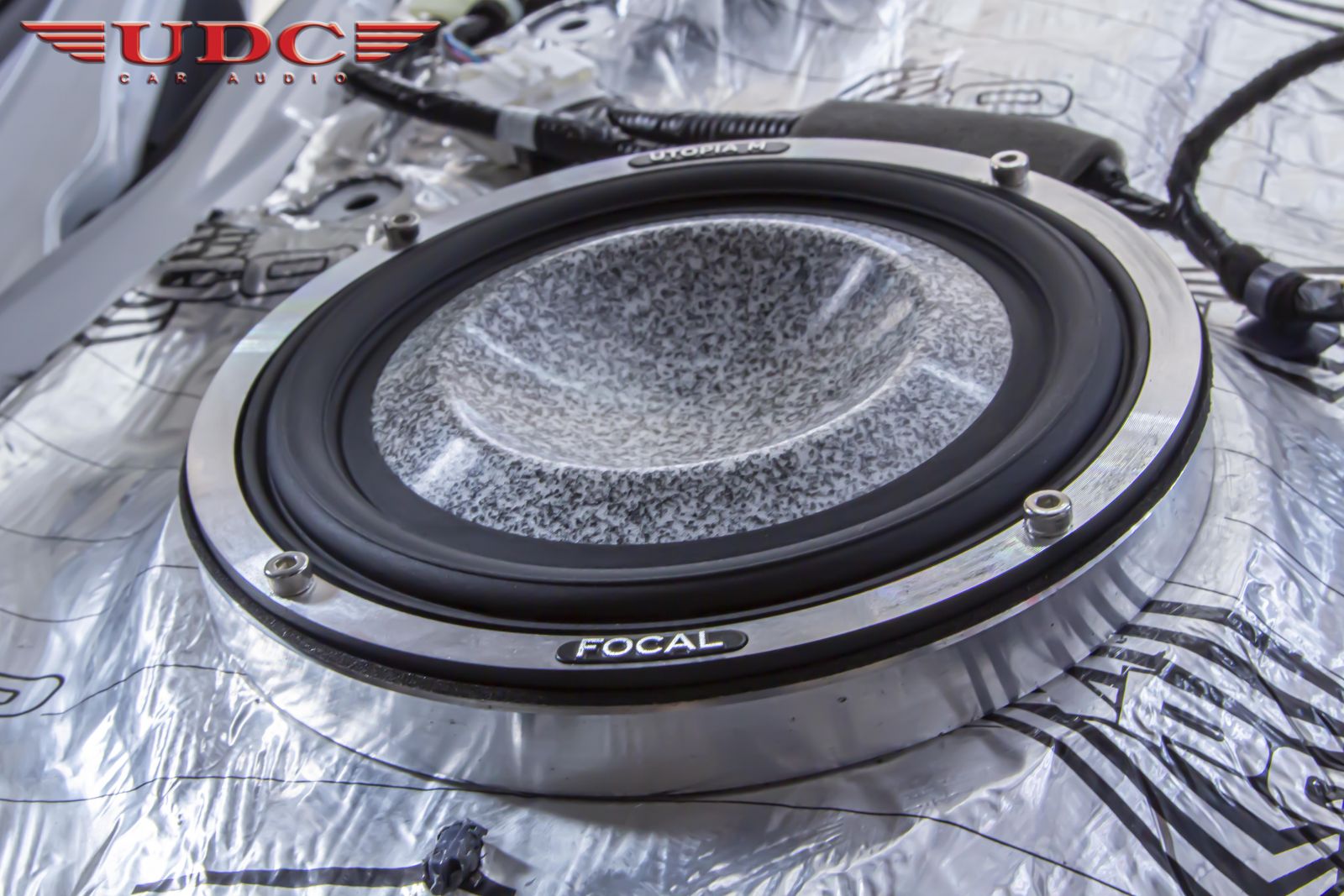

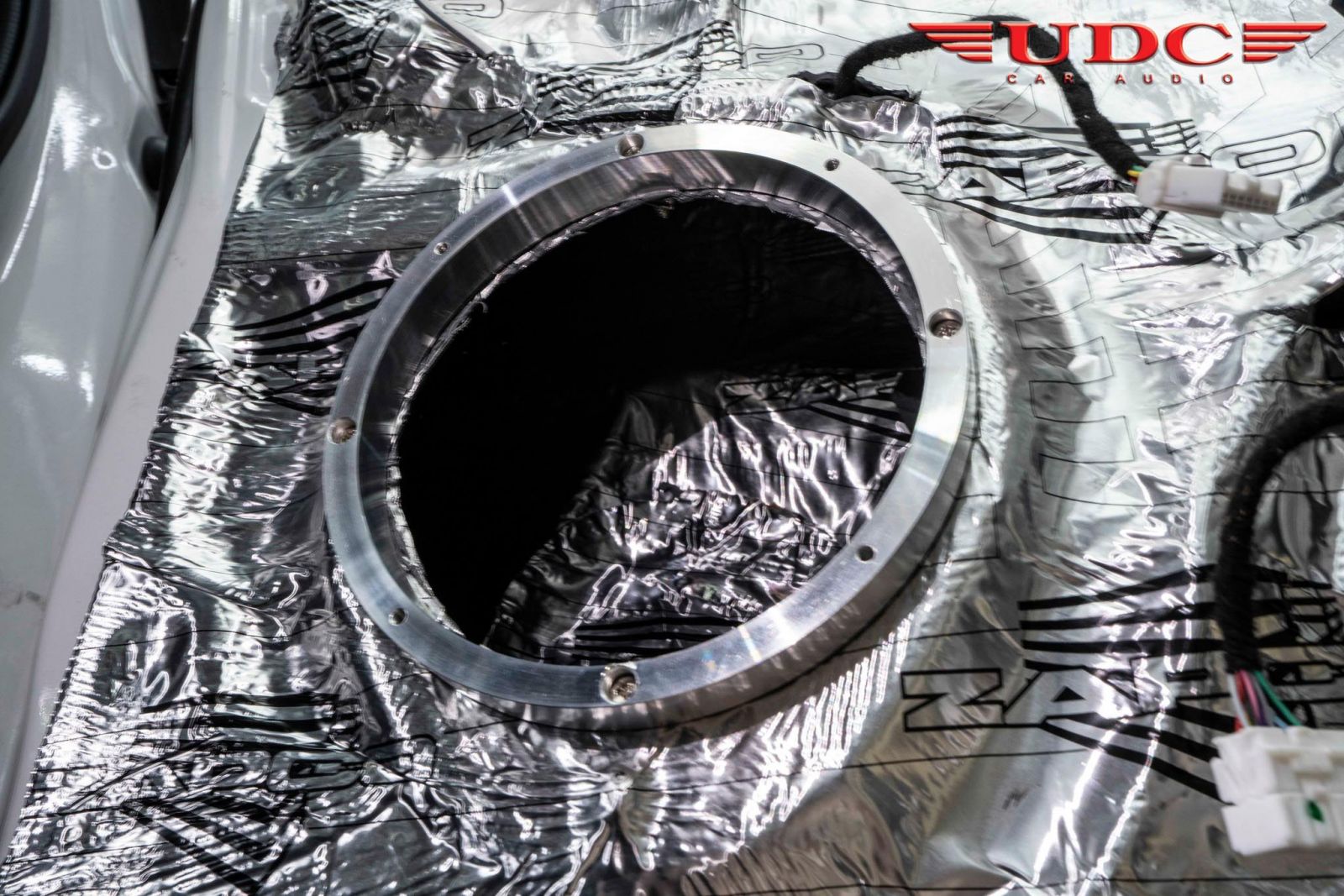

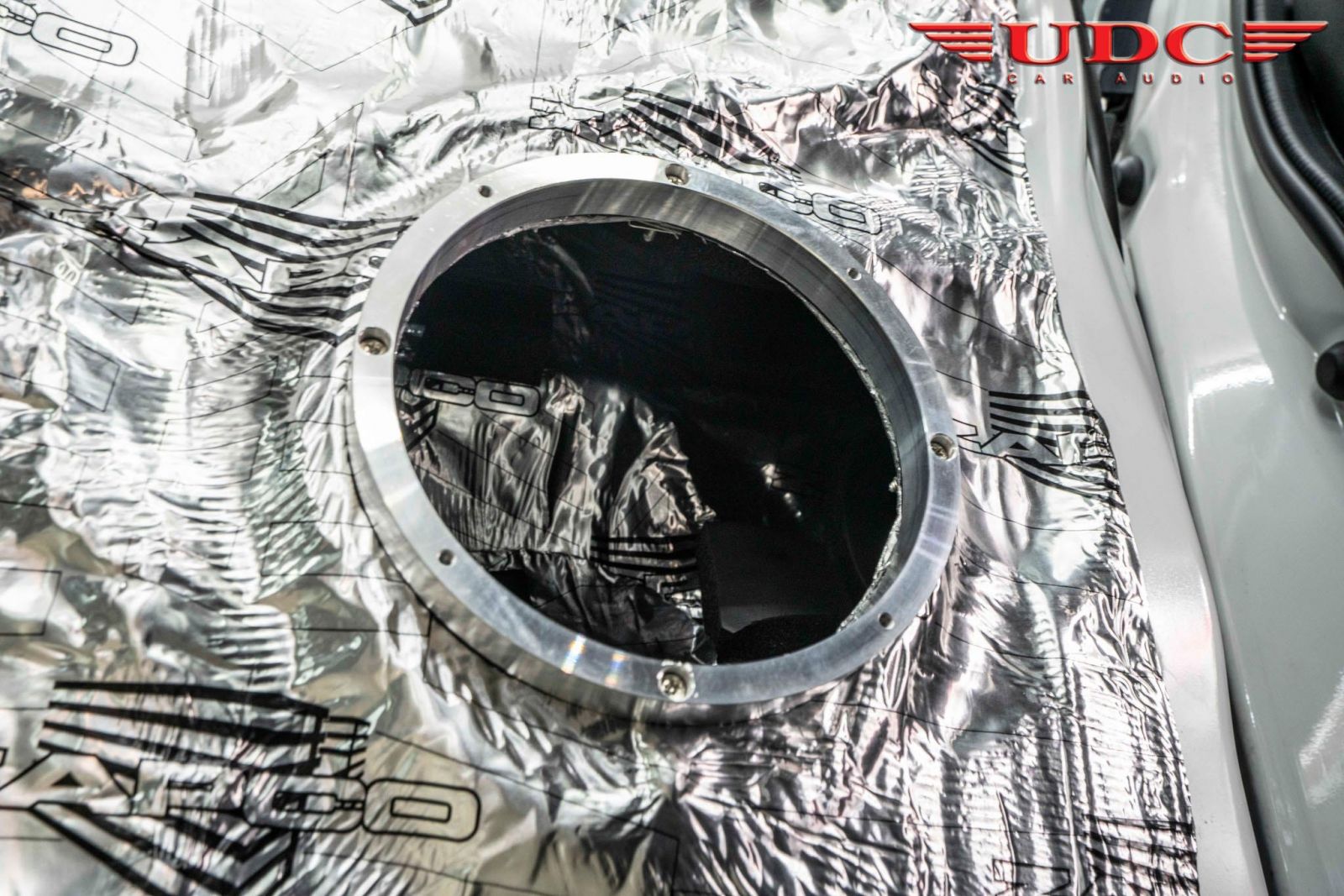

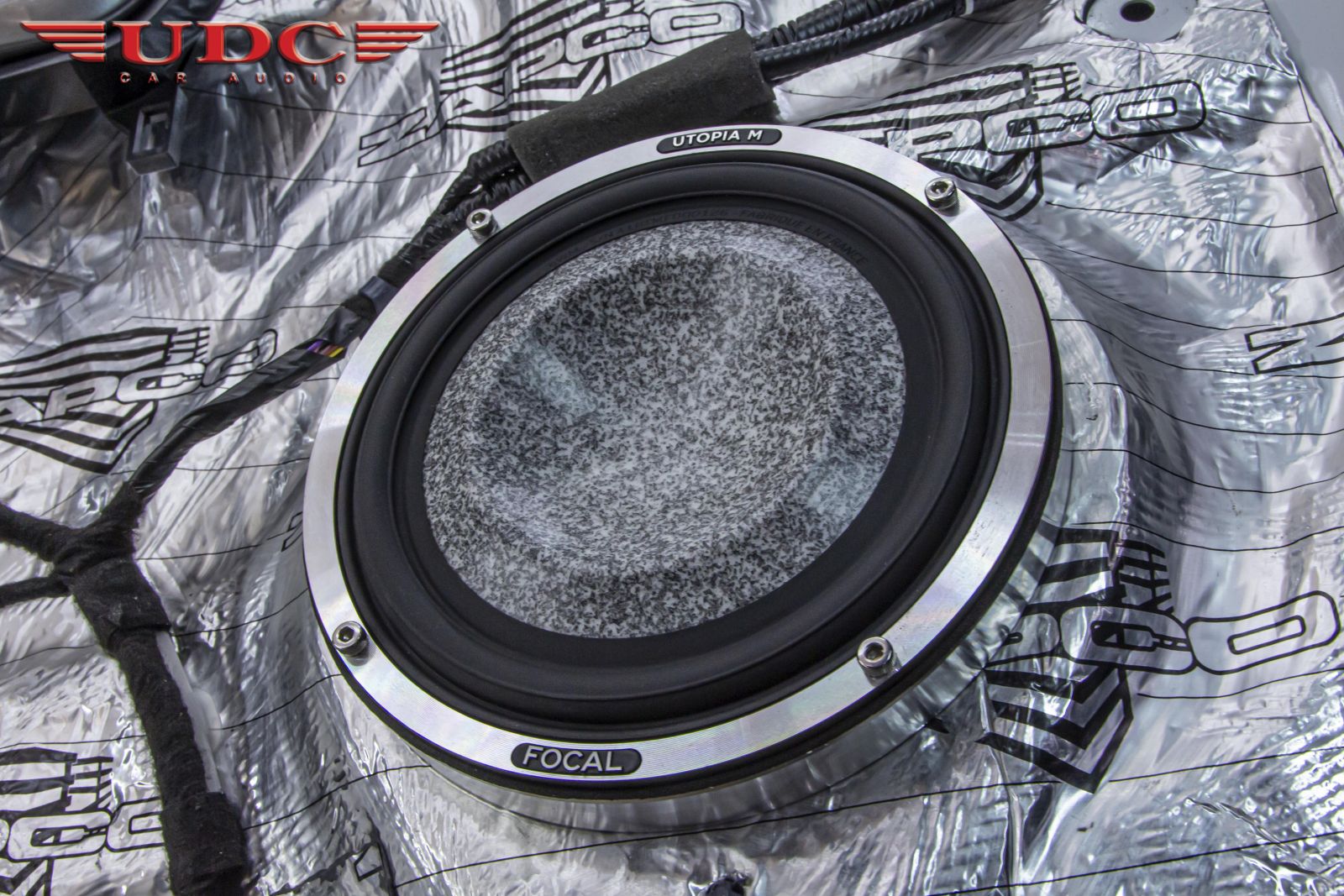

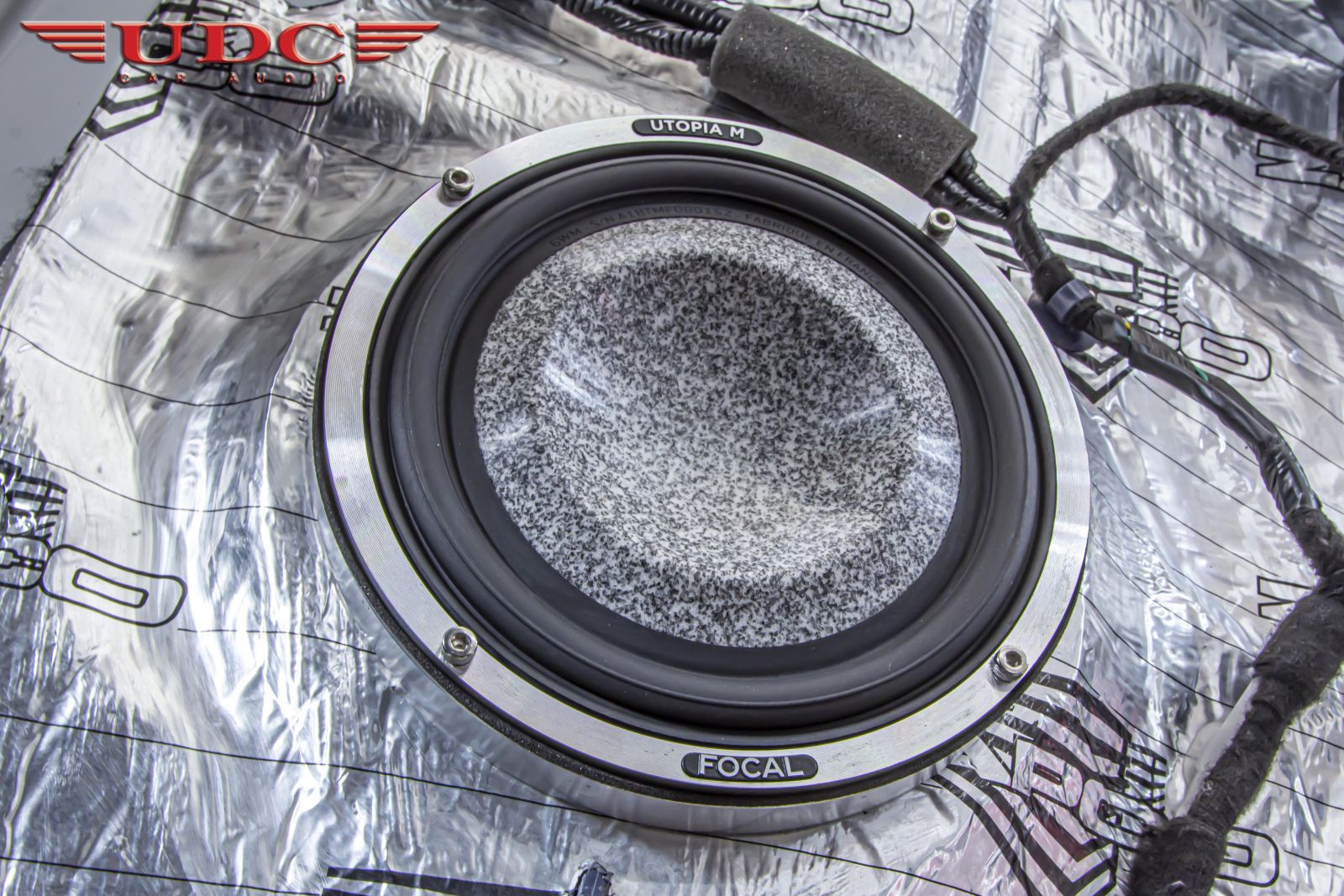

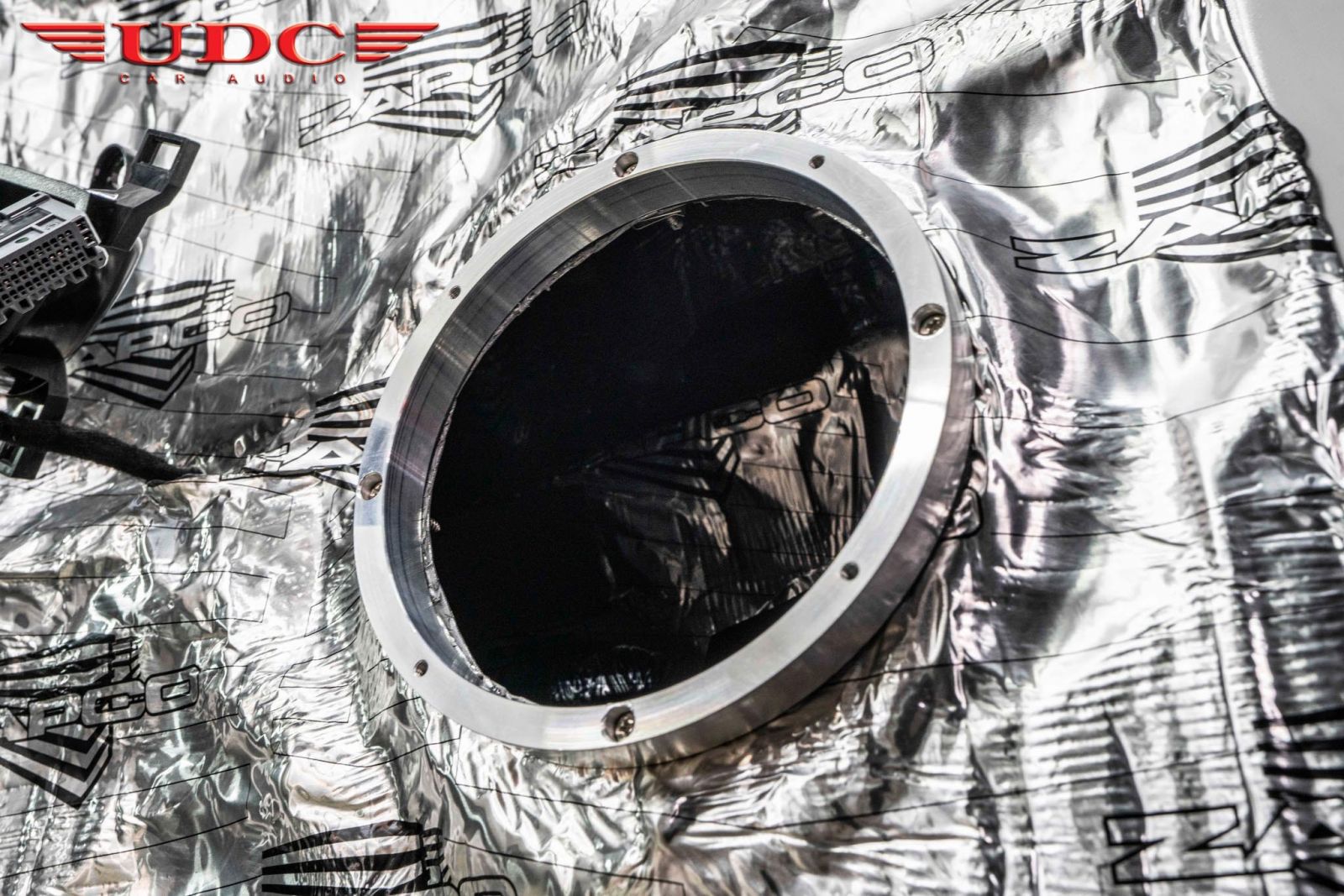

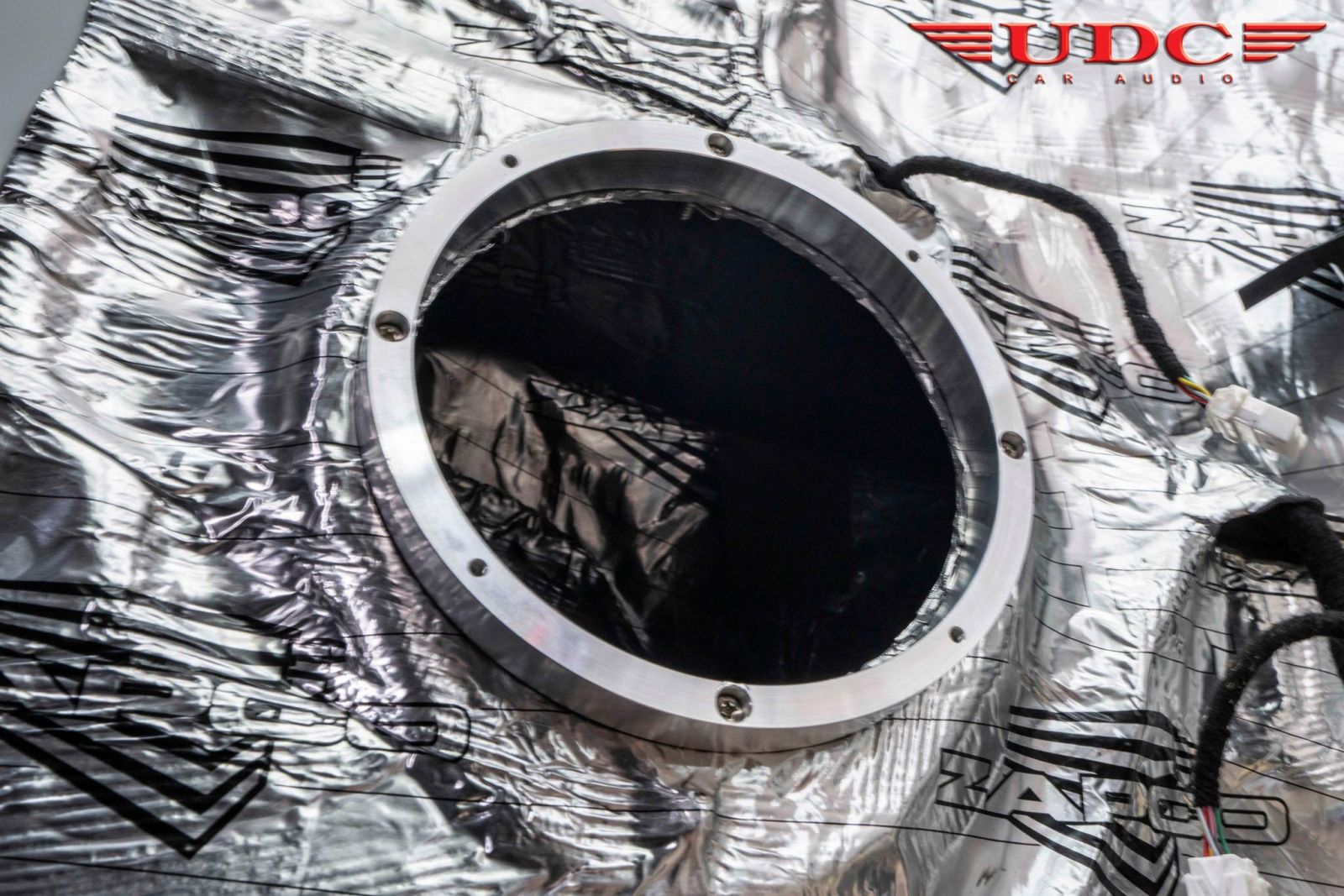

รองลำโพงด้วย  ZENISS  ZAlu6 ฐานรองลำโพงแบบ ALUMINIUM โดยข้อดีของฐานรองลำโพงแบบ

Aluminium นั้นจะมีดังนี้ครับ



1. เพื่อเพิ่มความเเข็งแรงและความมั่นคงทนทานให้กับตัวฐานรองลำโพง


2. ทั้งยังมีน้ำหนักเบาและไม่บวมน้ำ


3. ทำให้เก็บเสียงในย่านความถี่ต่ำได้ดี


4. ง่ายต่อการจูนเสียงในแบบต่างๆนั้น ทำได้แบบไม่ยาก


ในส่วนตัวฐานนั้นได้ทำการยึดกับตัวรถเพิ่มความมั่นคงแข็งแรงกันลดการสั่นให้ได้มากที่สุด

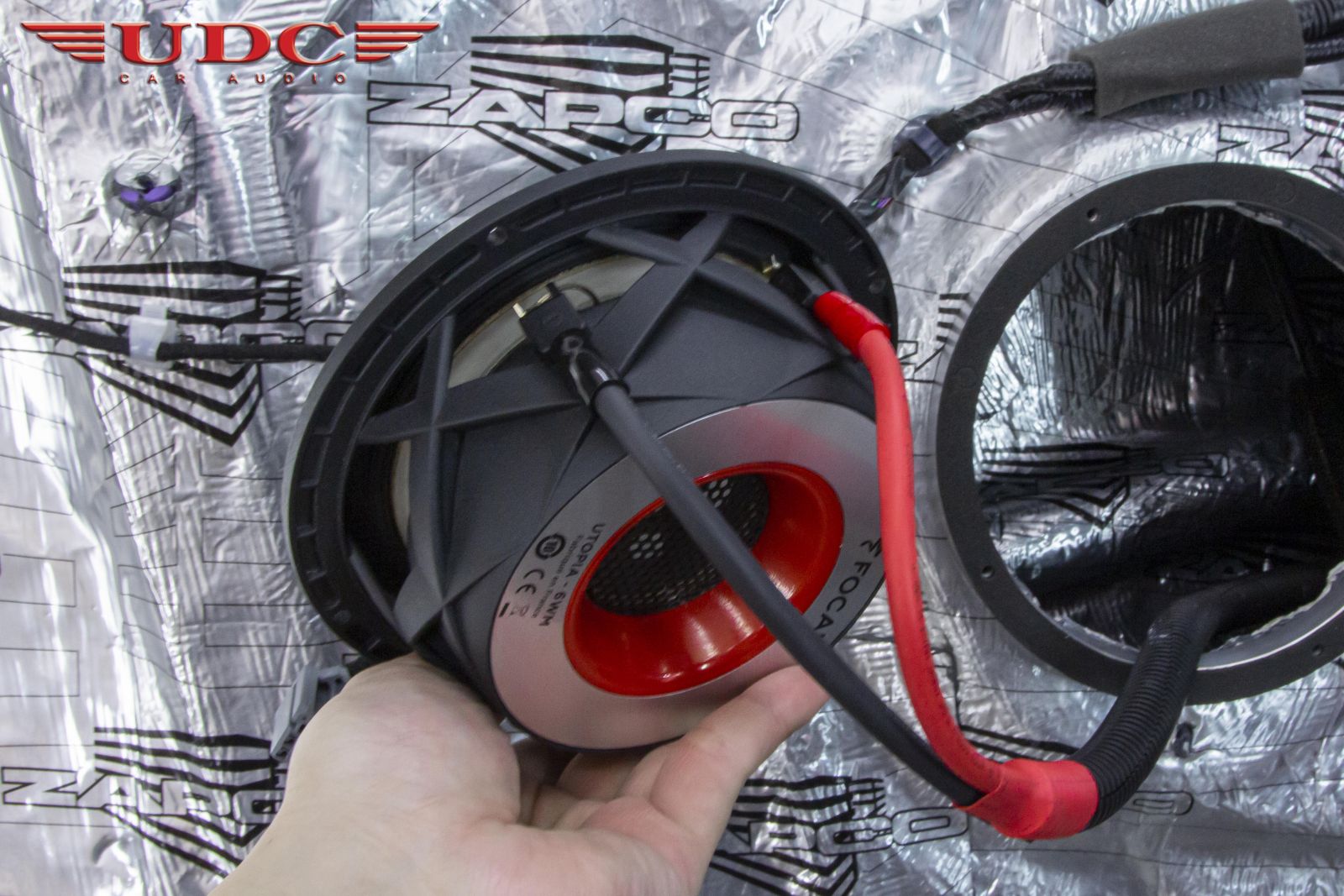

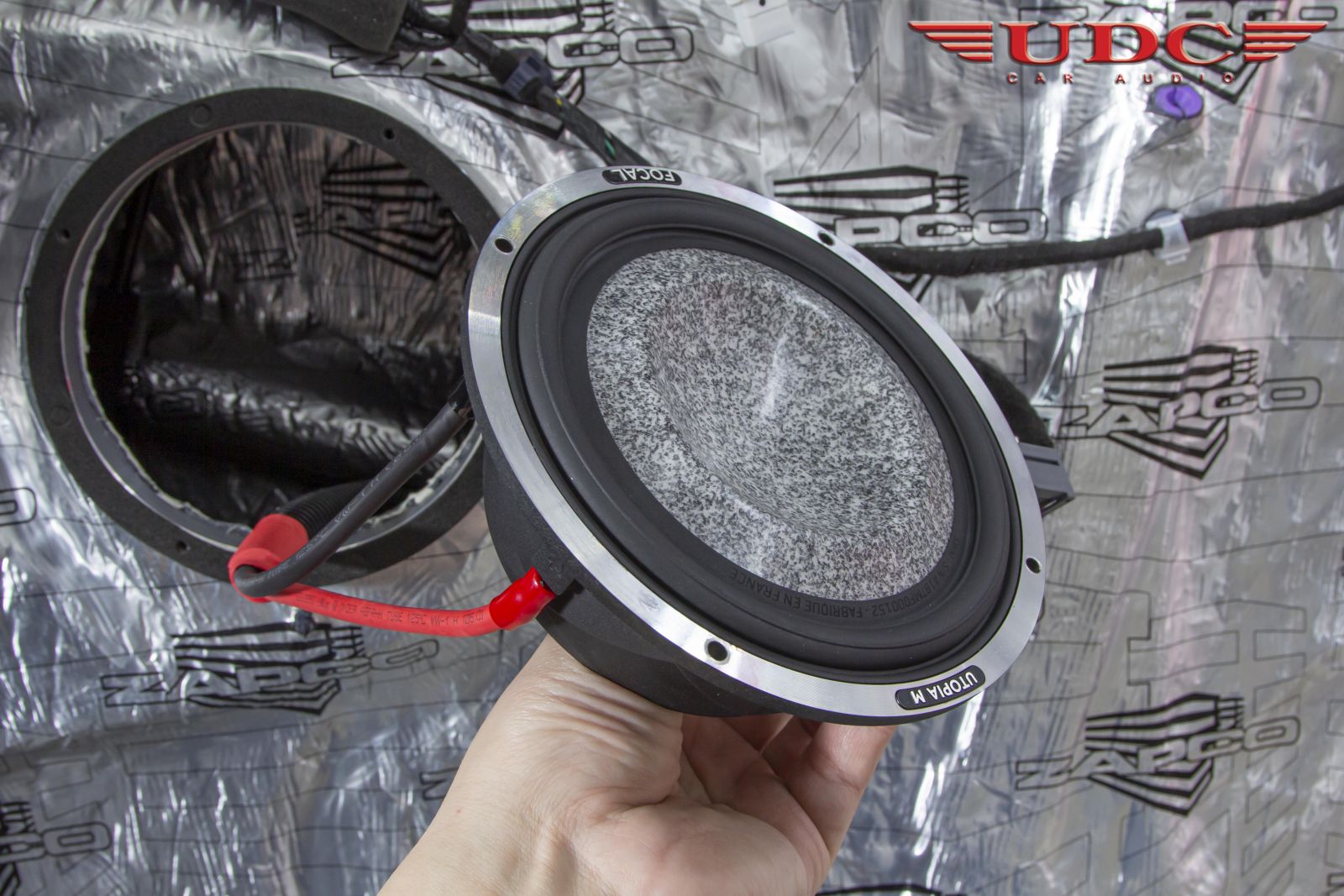

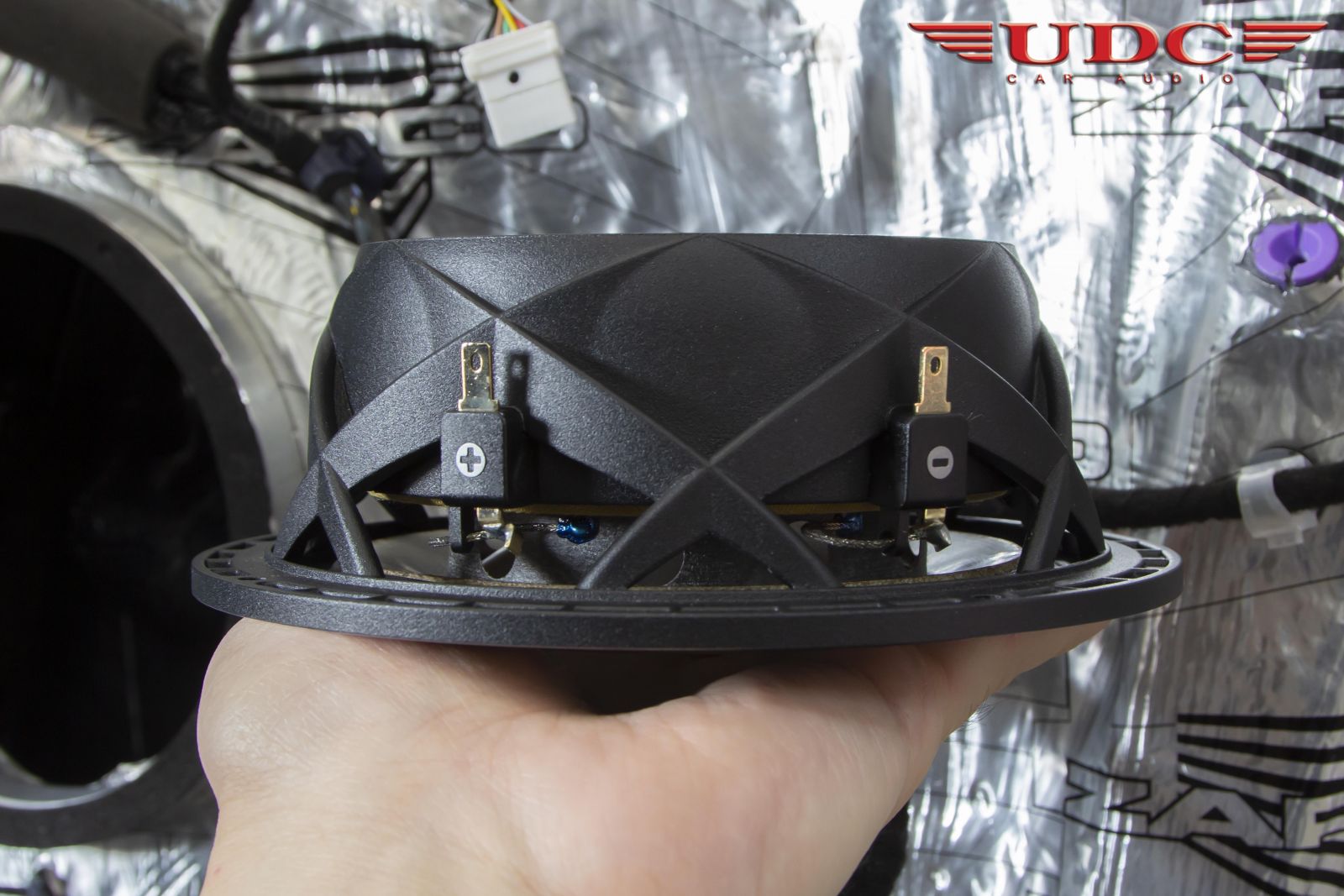

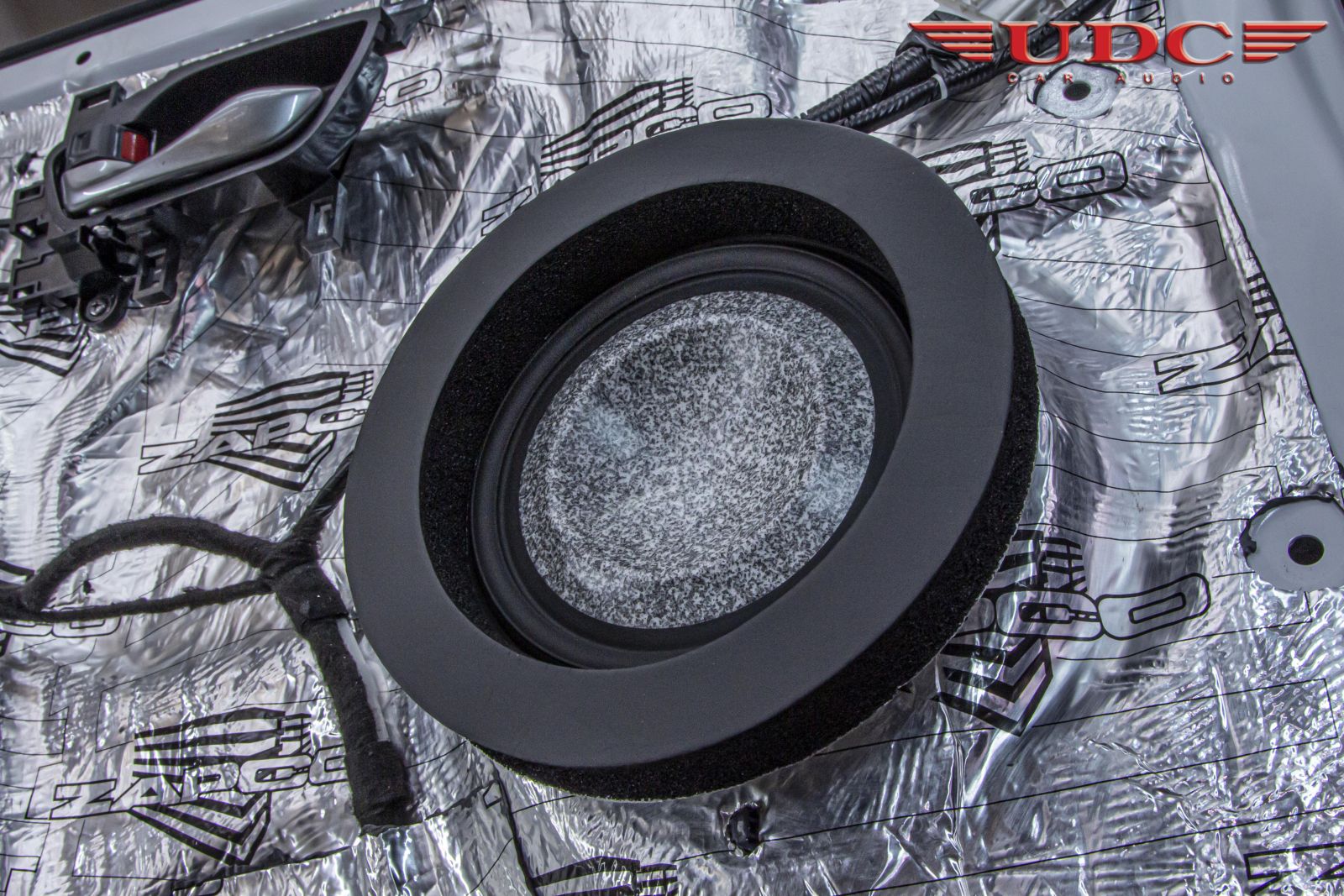

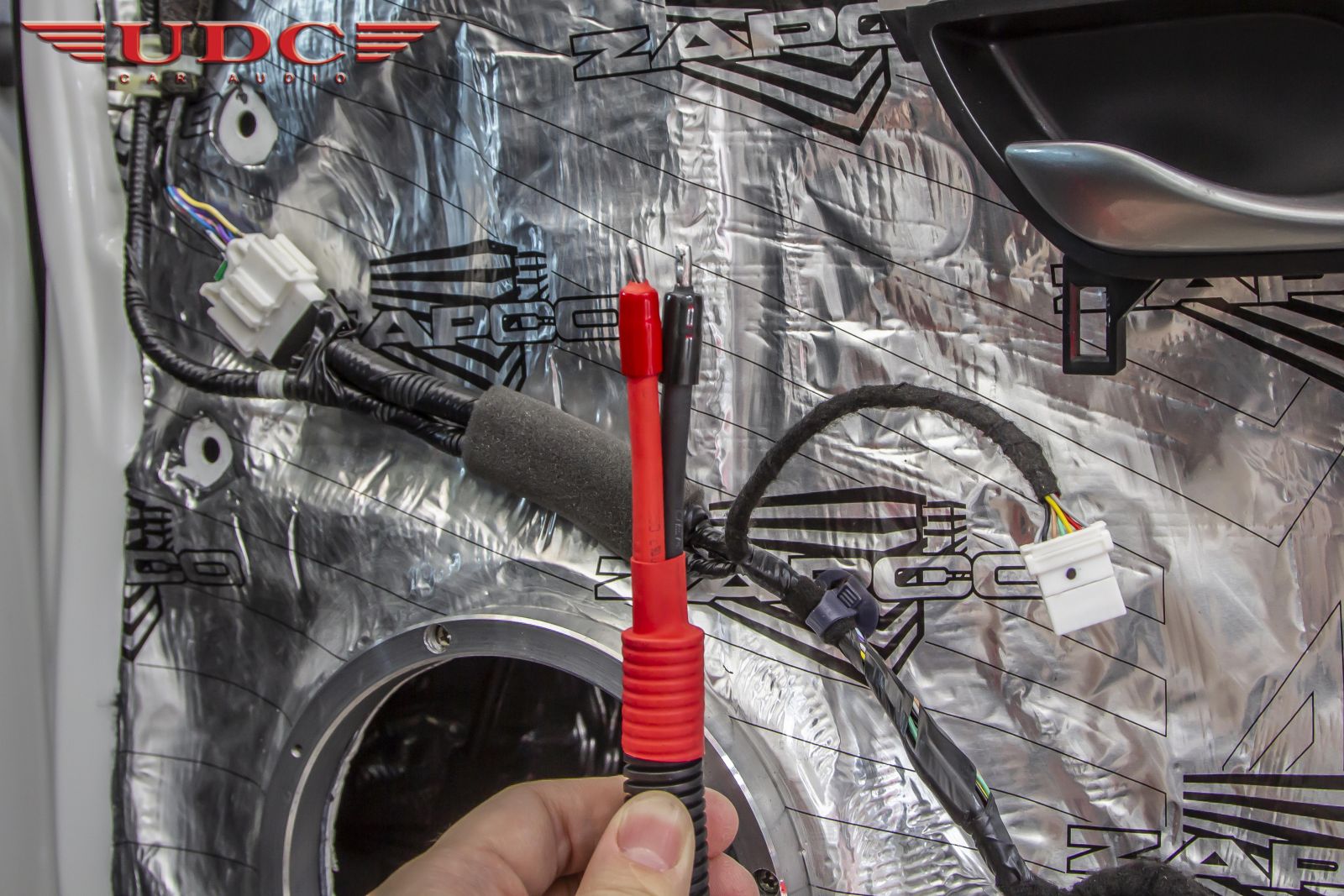

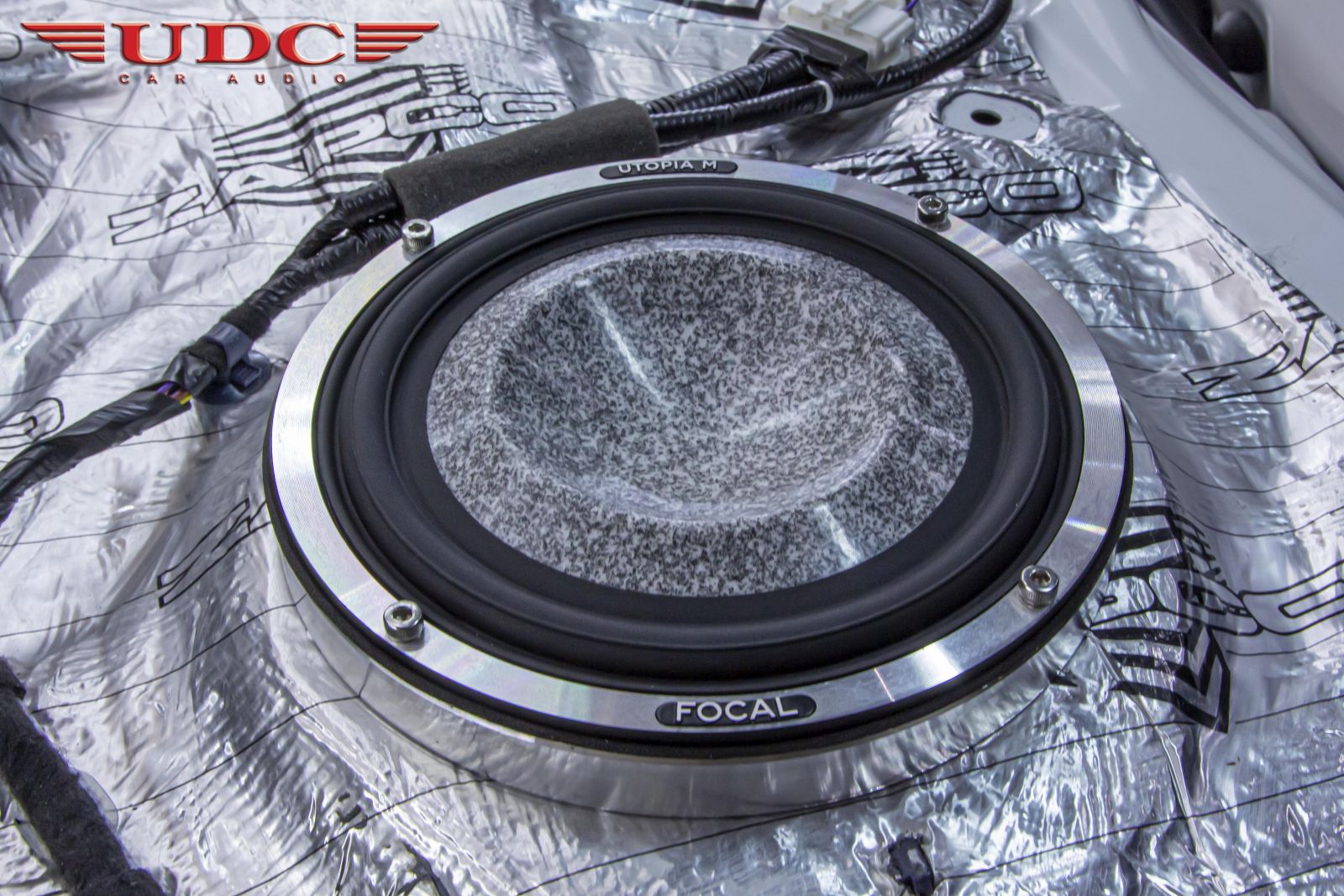

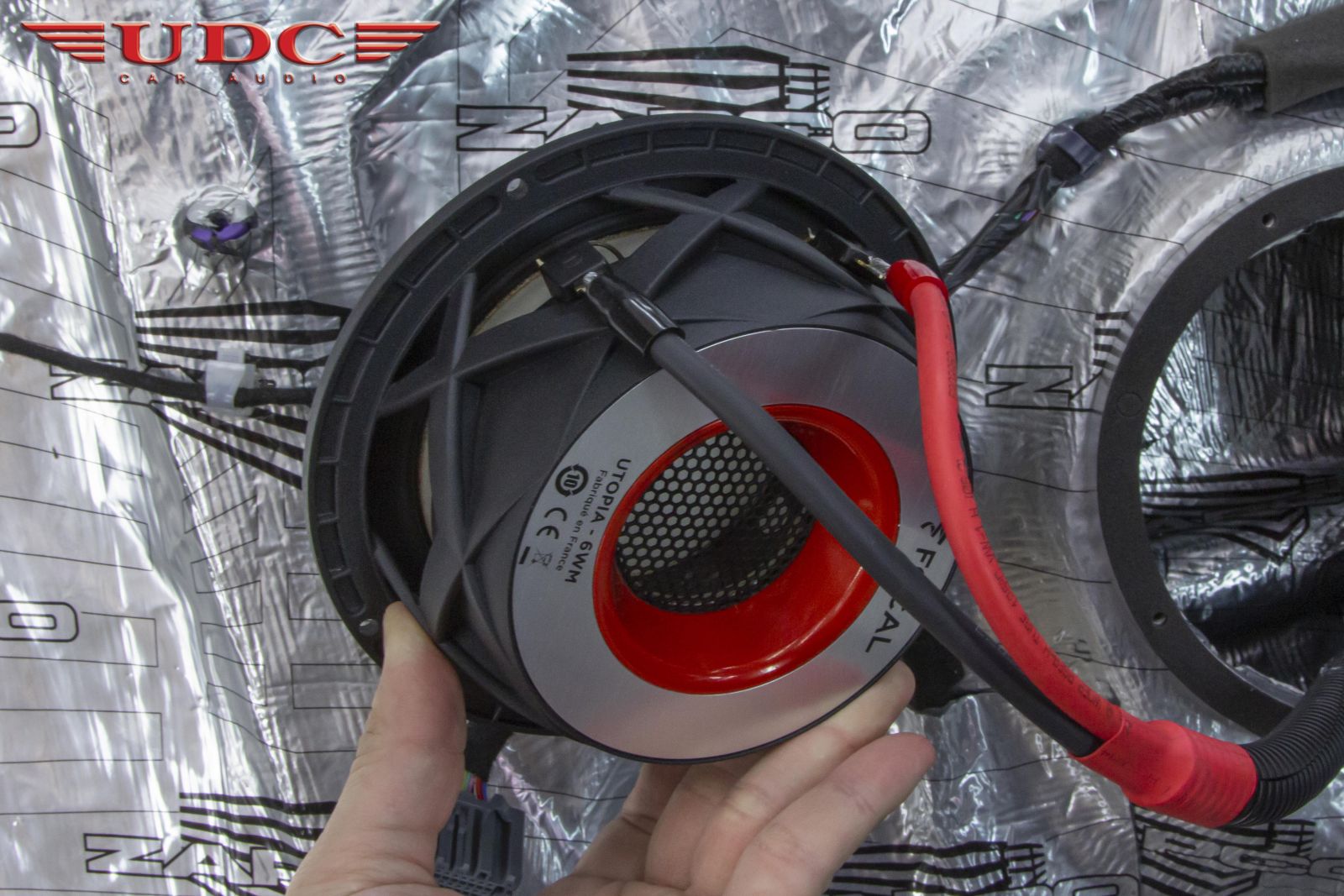

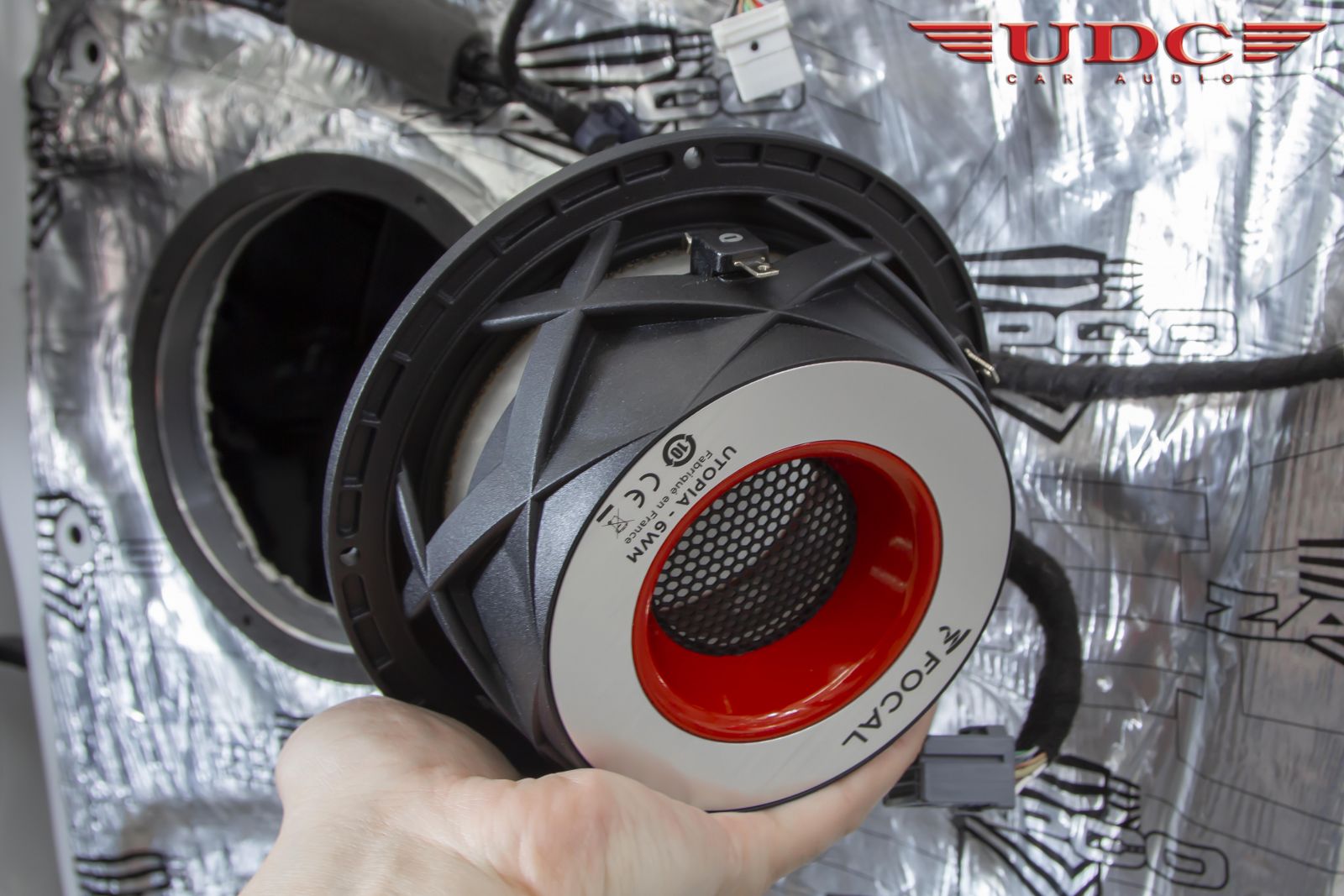

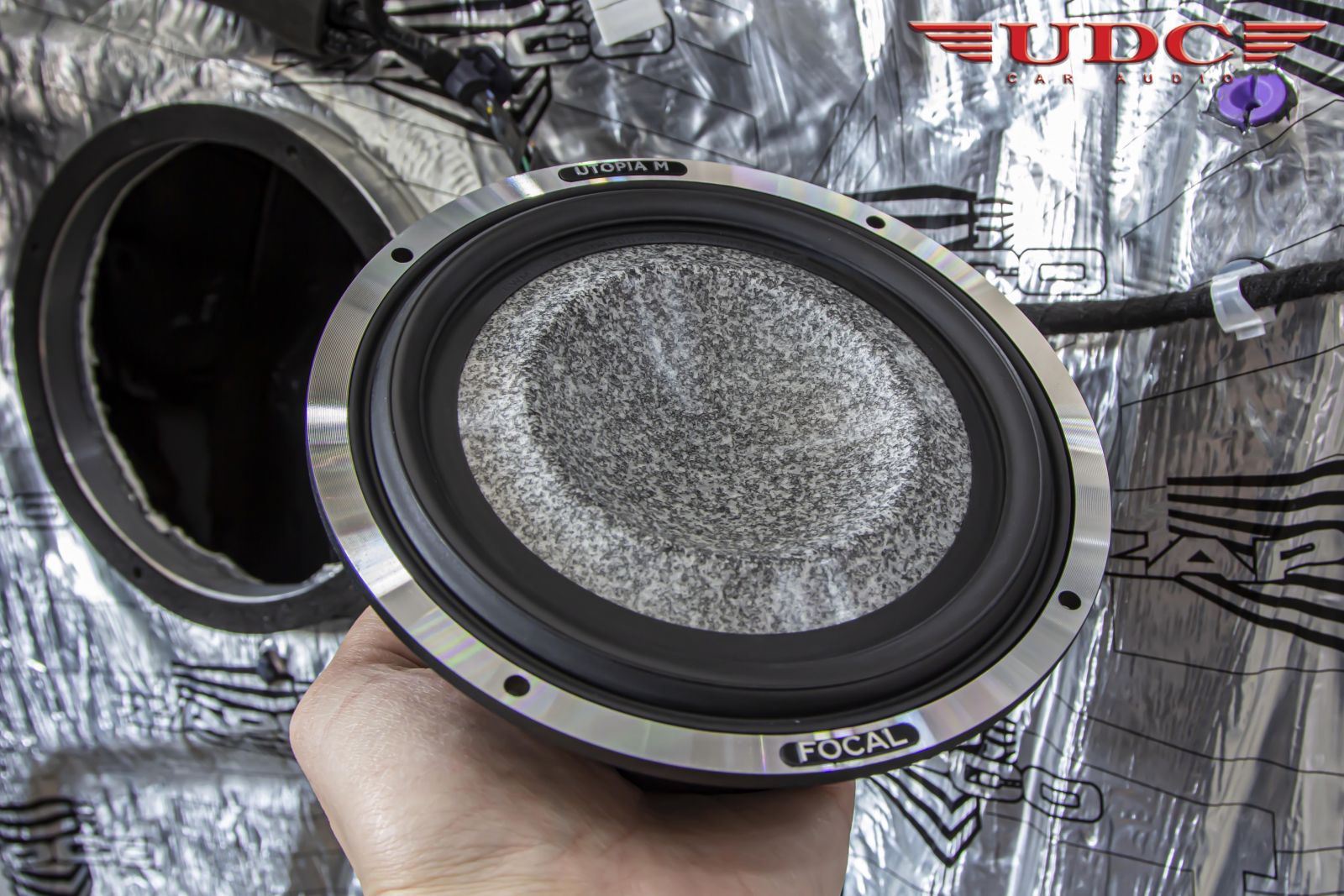

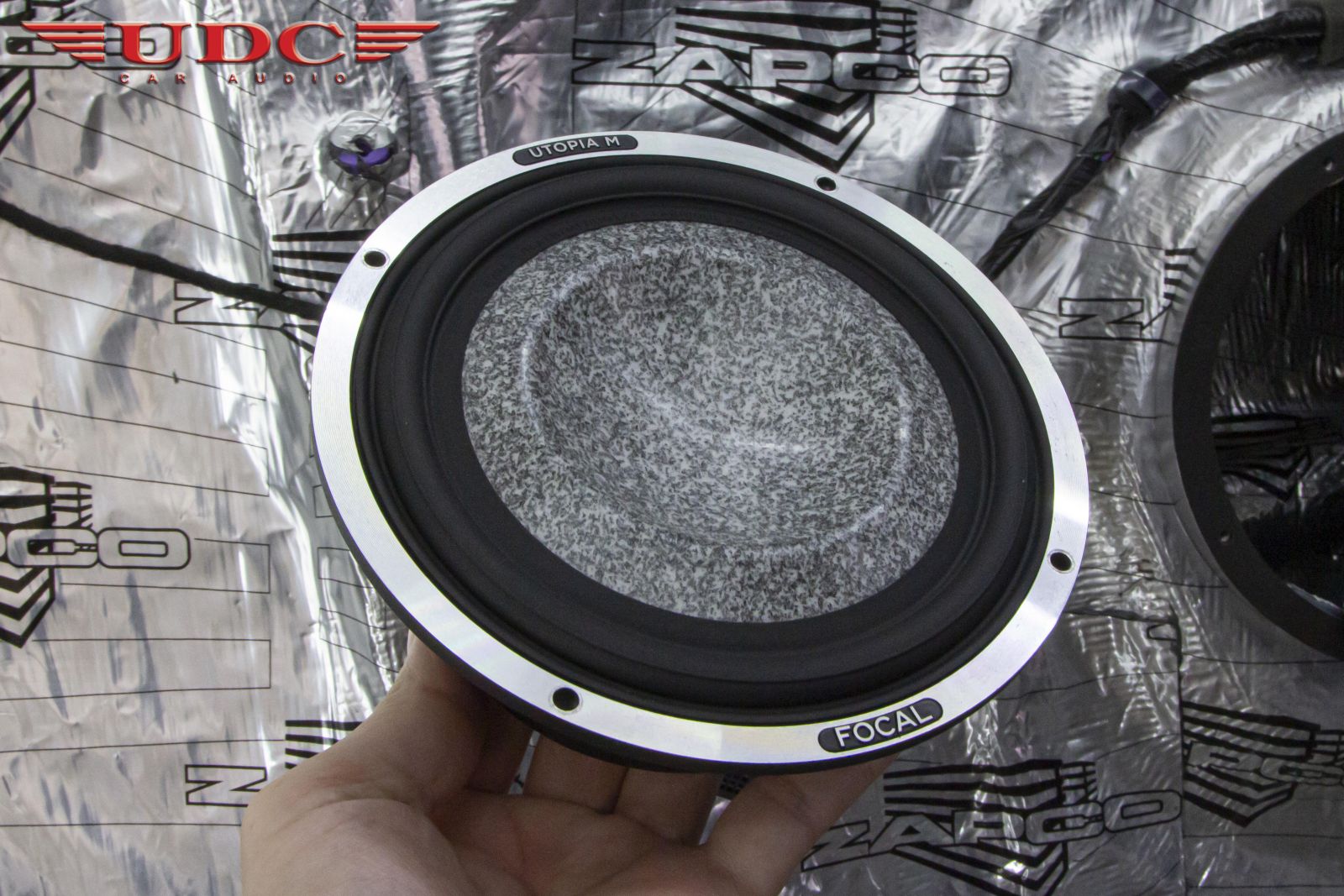

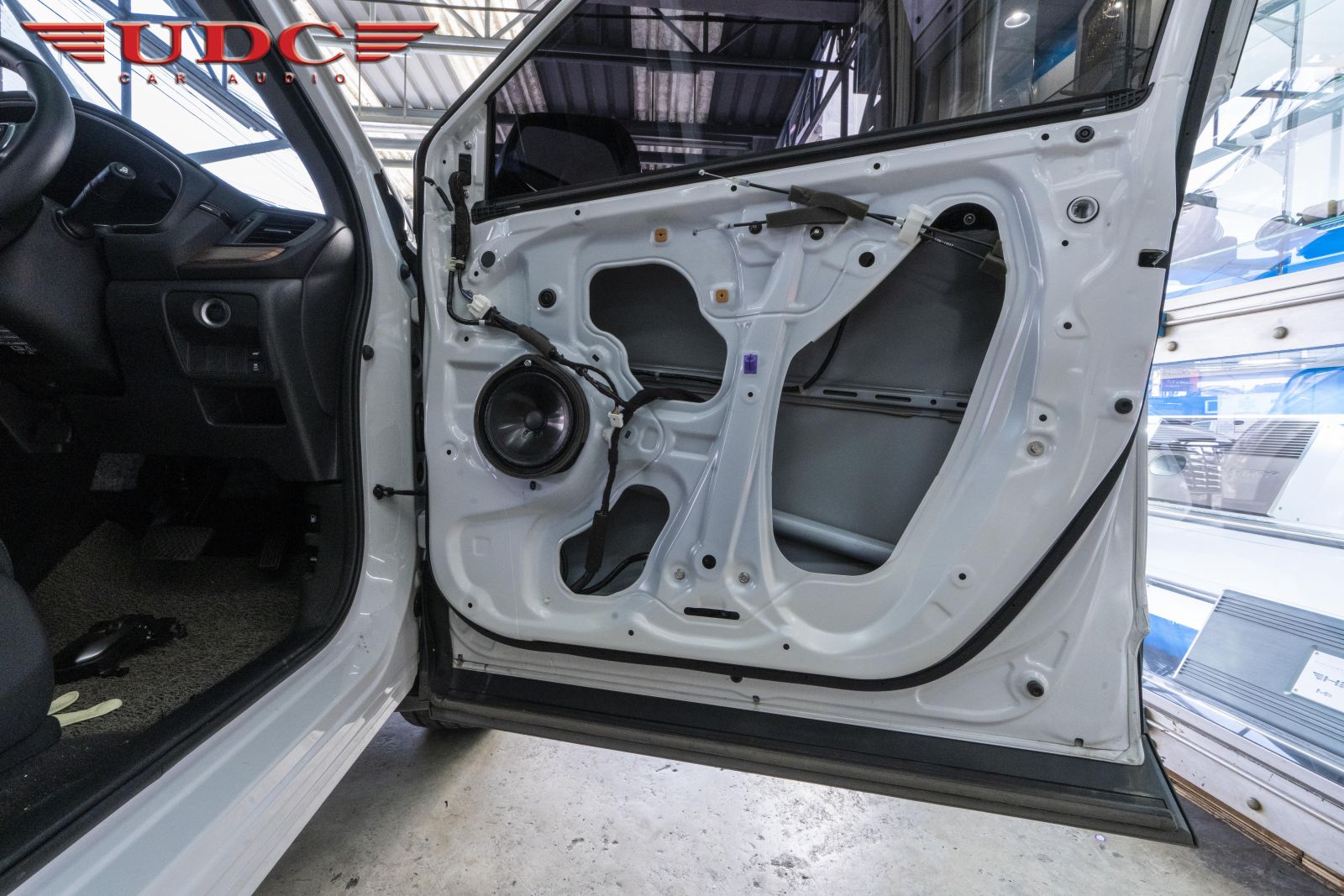

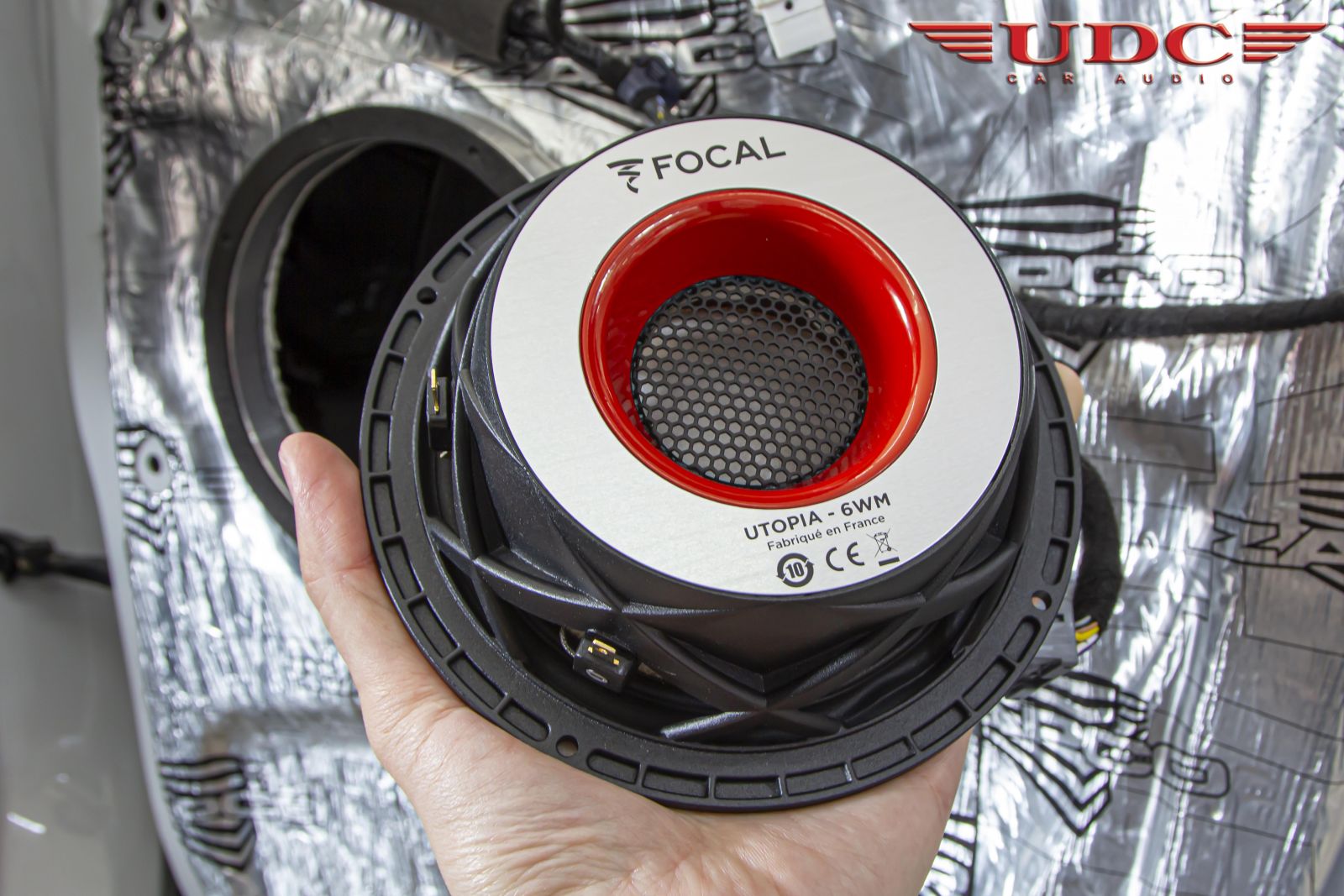

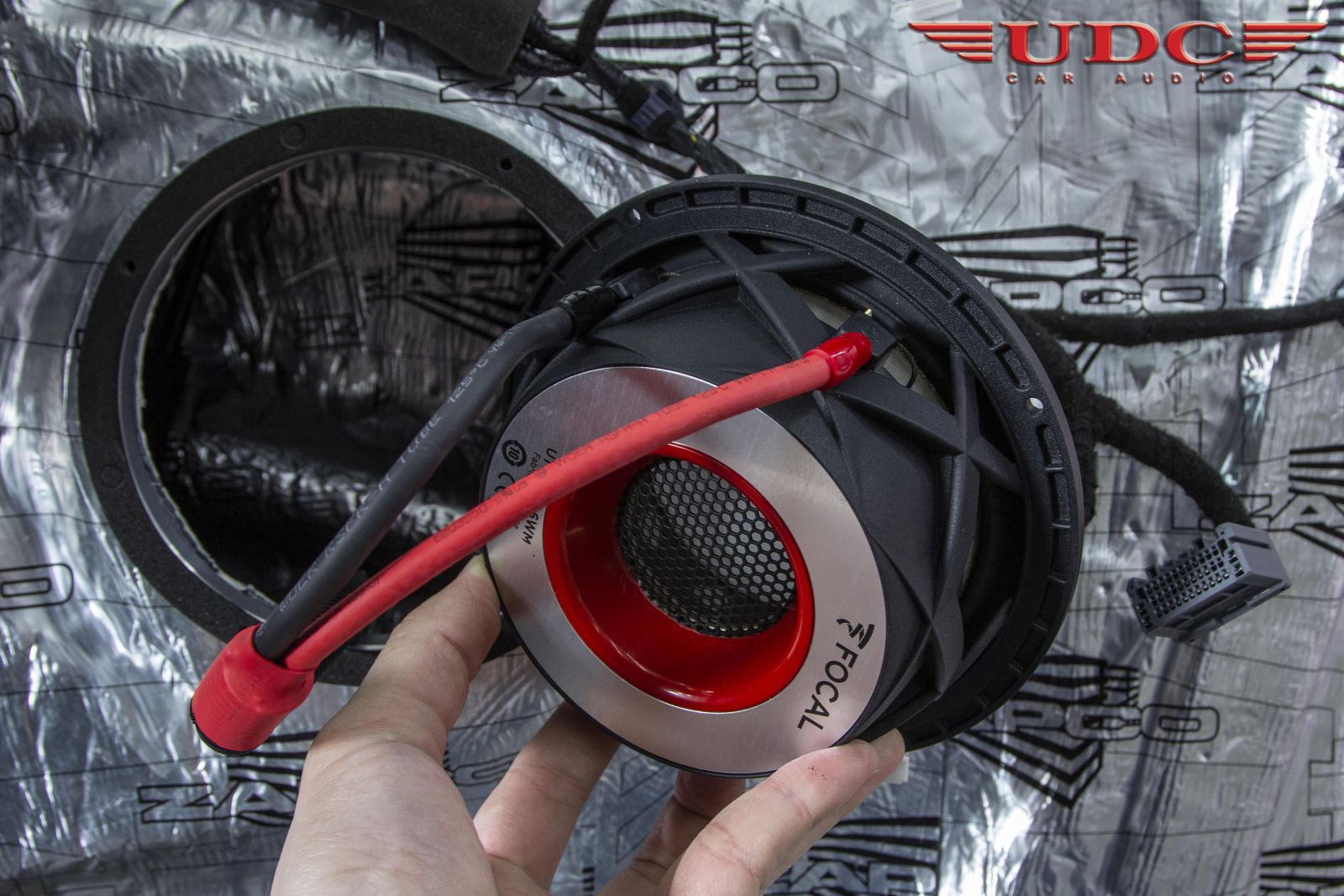

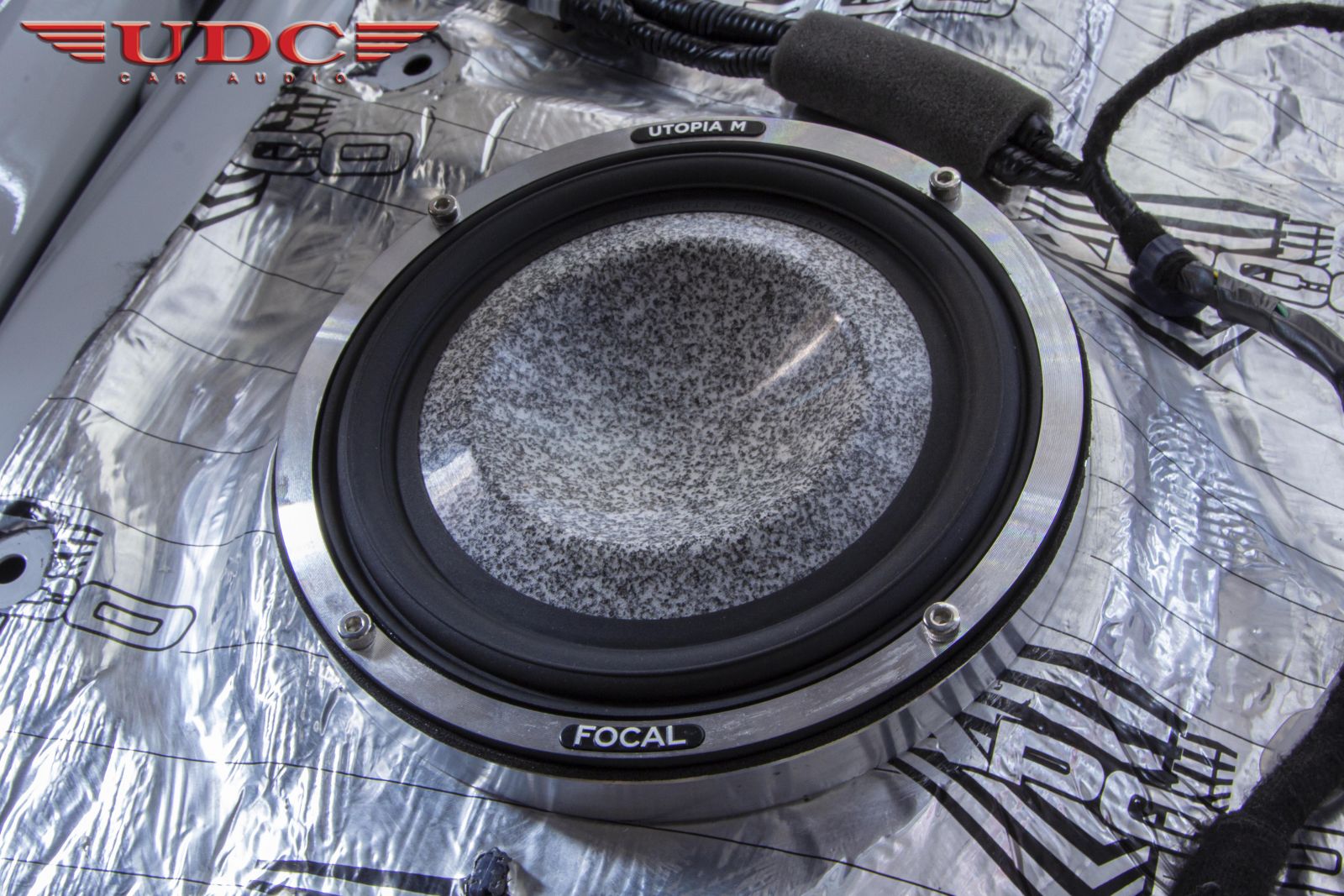

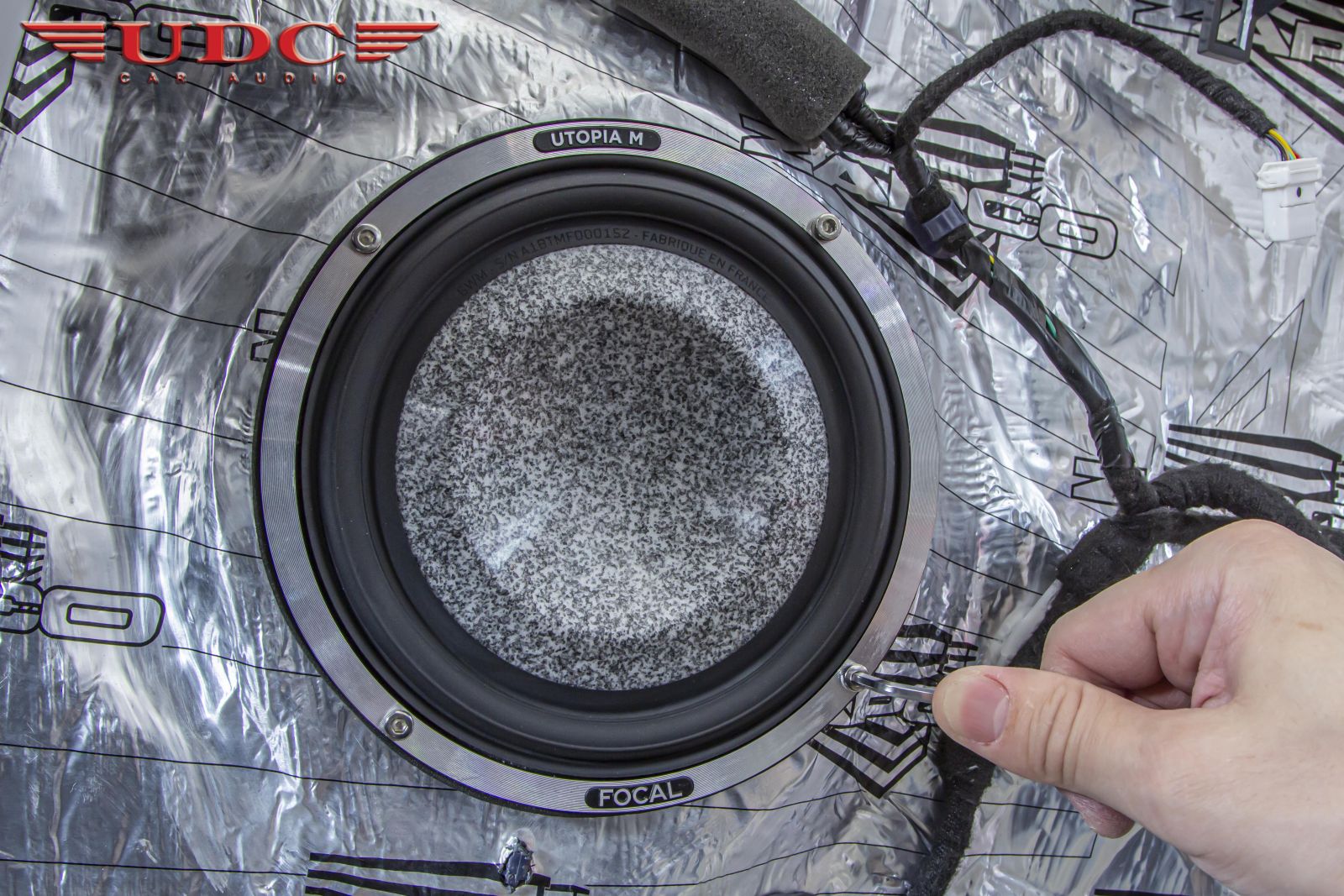

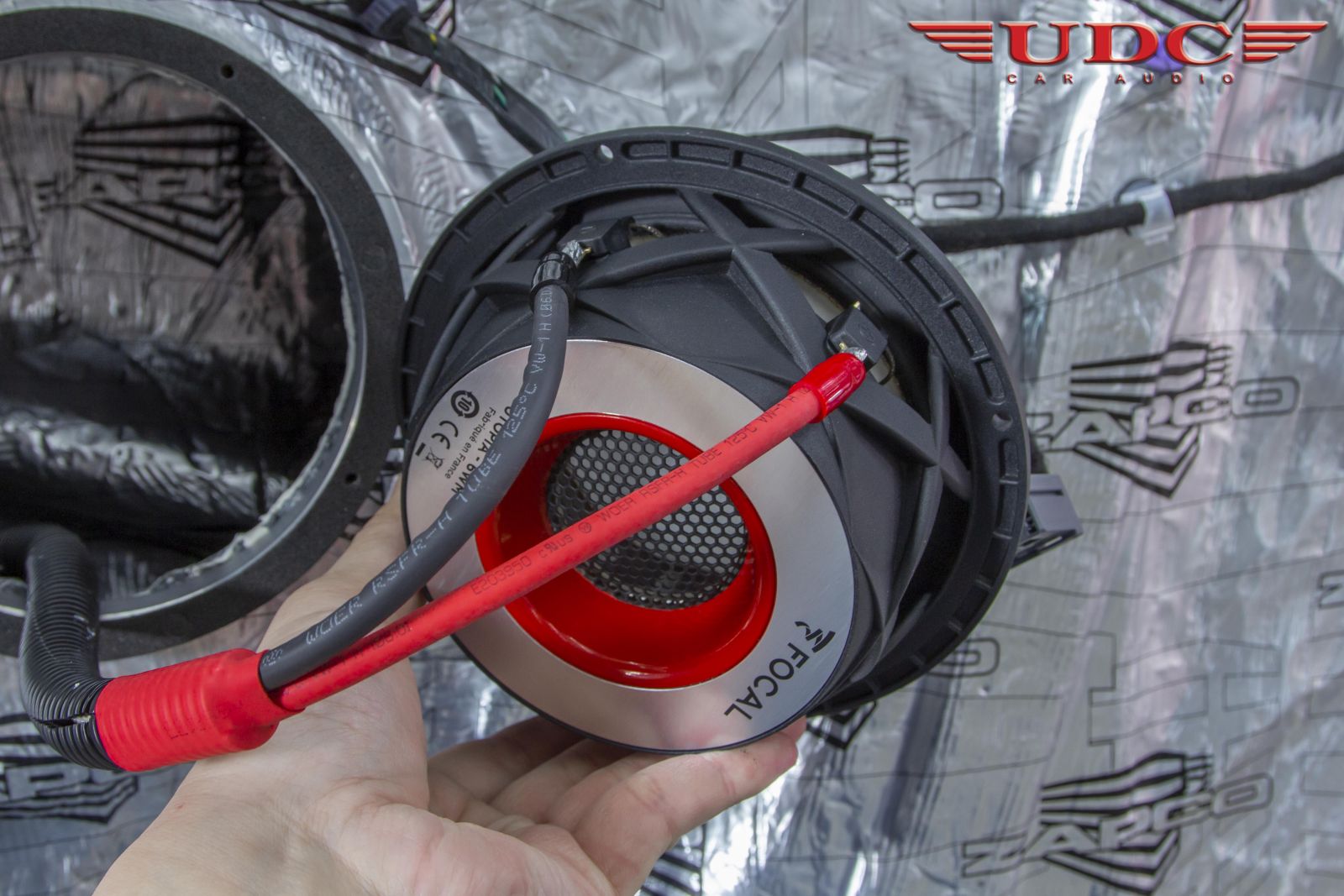

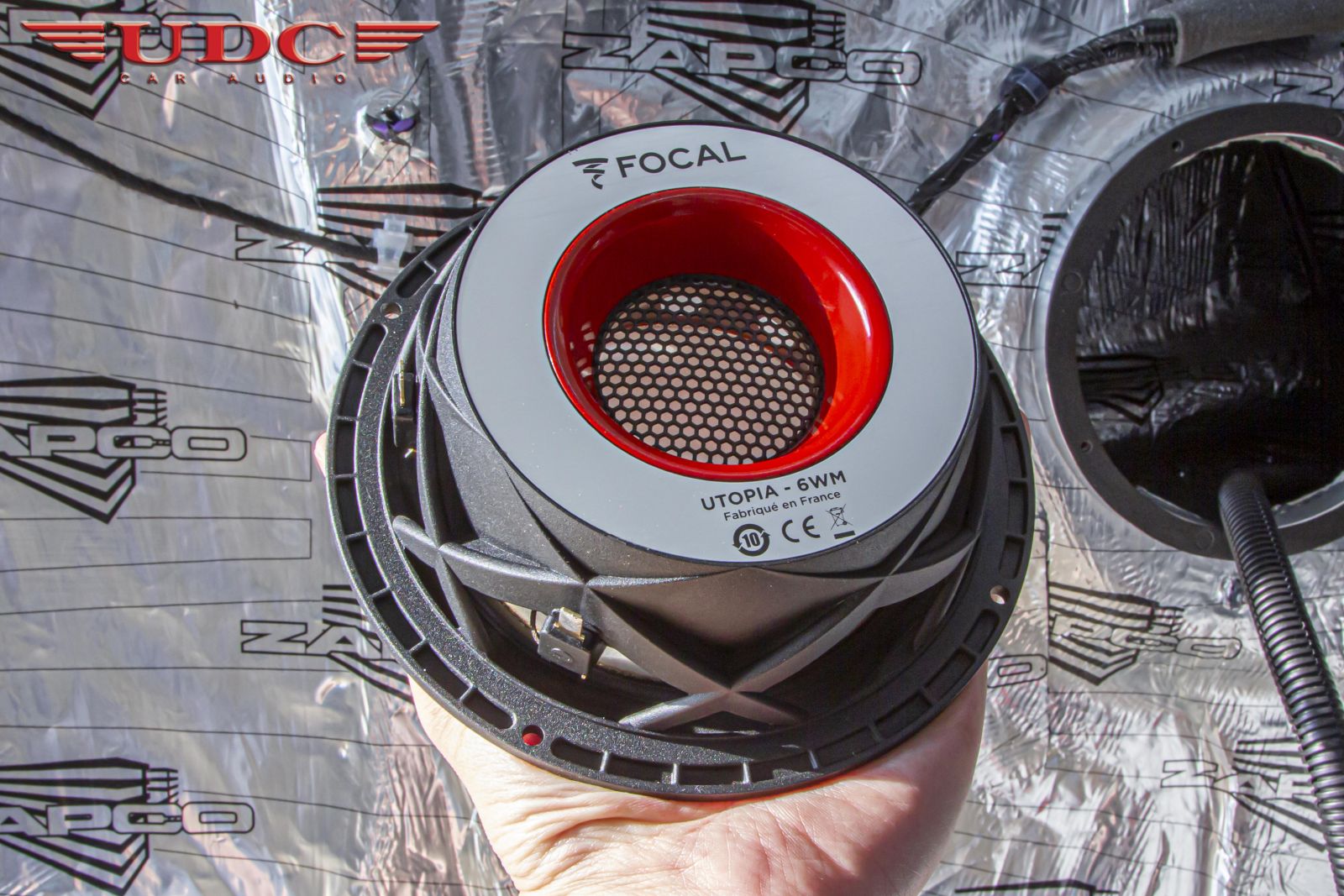

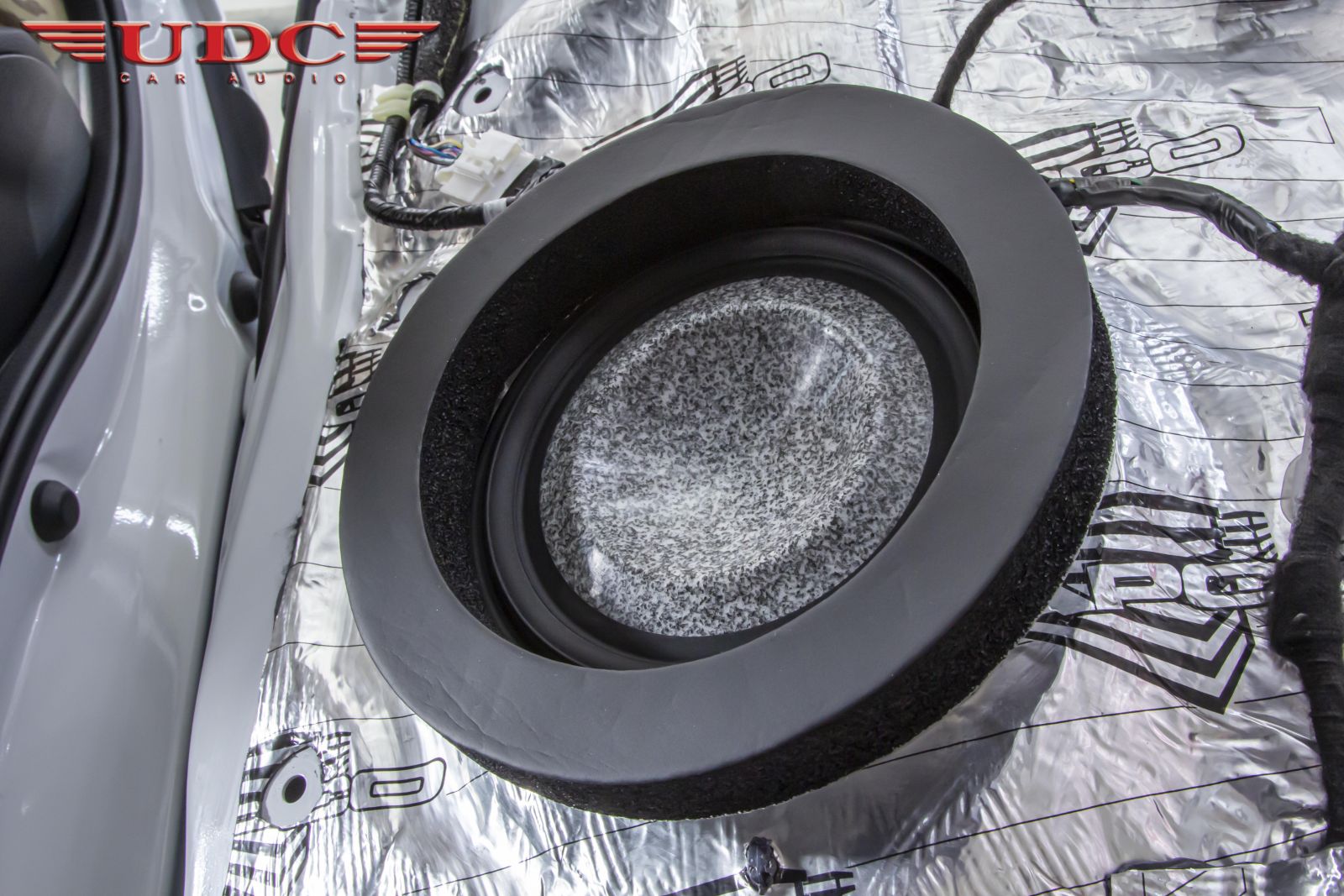

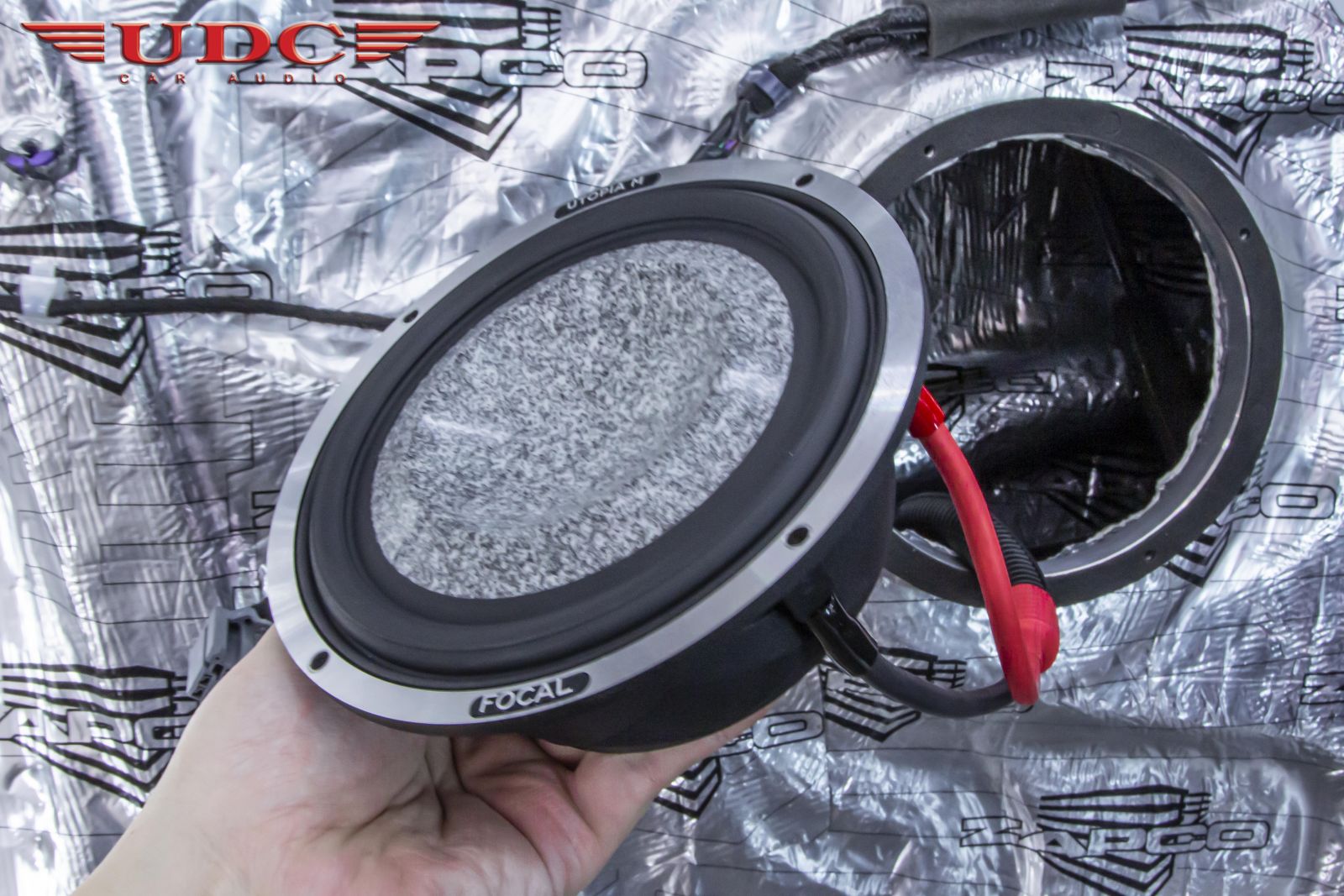

งานติดตั้งลำโพง MIDBASS (6") ของ  FOCAL UTOPIA M 6WM  ของประตูหน้า  HONDA CR-V (G5)


คันนี้มาให้ชมกันต่อนะครับ โดยทำการบัดกรีด้วยตะกั่วเงิน TCHERNOV SFS/AG Super Flux Silver Solder


เข้าที่ขั้วลำโพงและใส่ปลอกหุ้มสายที่ขั้วลำโพงเพื่อป้องกันชุดสายและแยกประเภทสายด้วยสีเพื่อง่ายต่อการซ่อมบำรุง


อีกทั้งยังทำการยึดน็อตที่ลำโพงให้ครบทุกจุด เพื่อให้ได้ความมั่นคงแข็งแรงและความแนบสนิทของลำโพง


และฐานรองลำโพงเพื่อให้ลม ที่ลอดออกมานั้นเกิดขึ้นได้น้อยที่สุด ขั้นตอนเล็กๆน้อยๆที่เราใส่ใจครับ

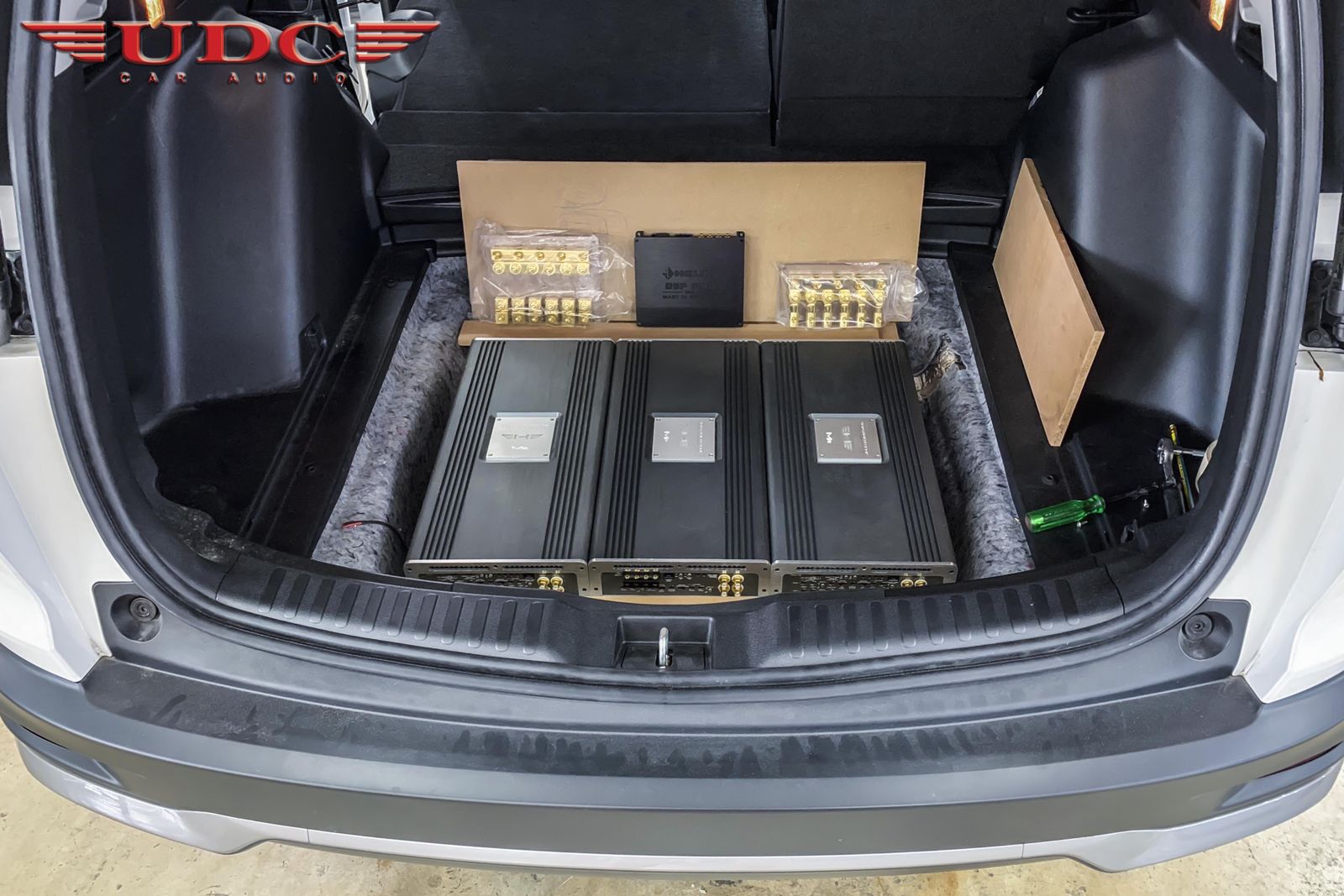

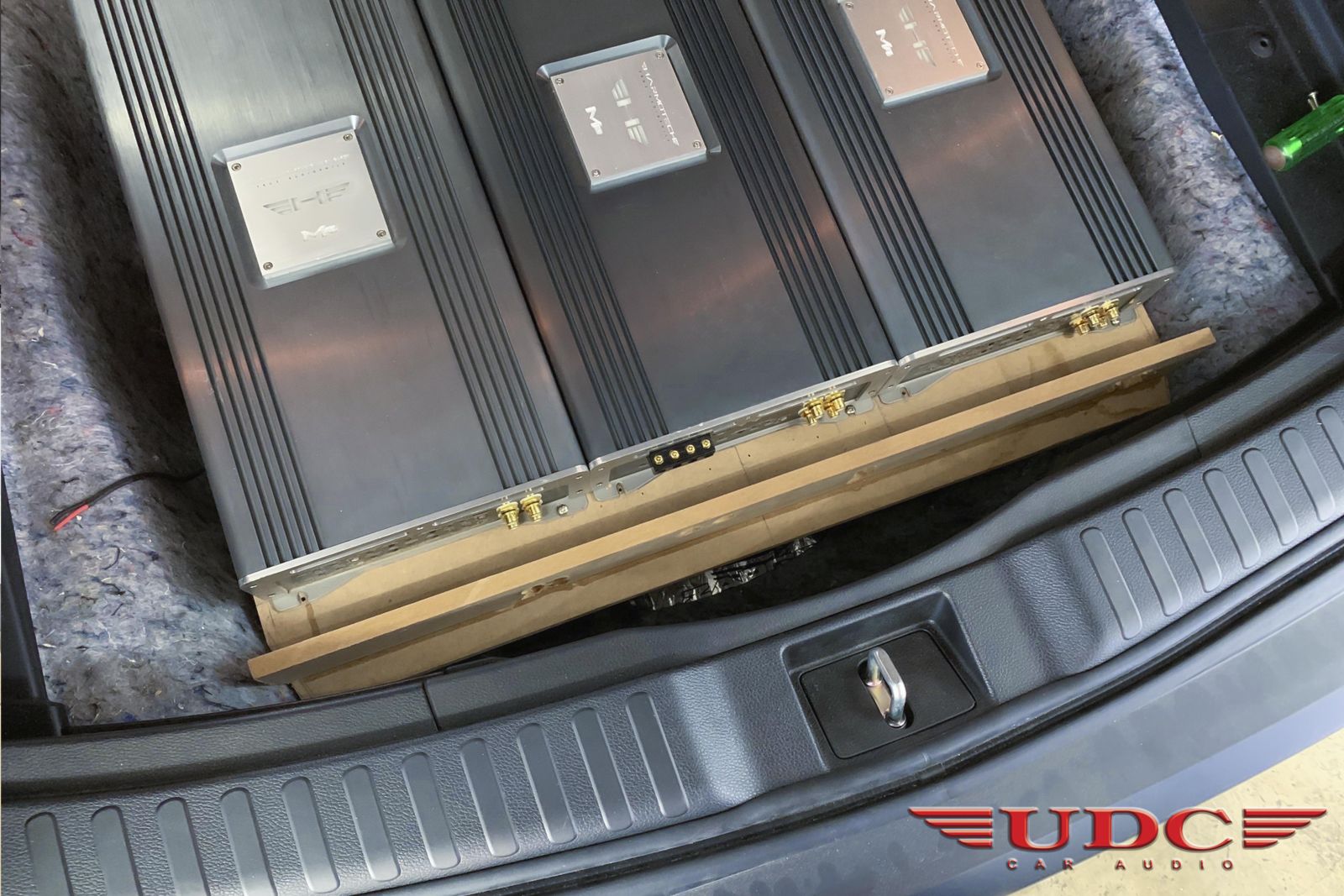

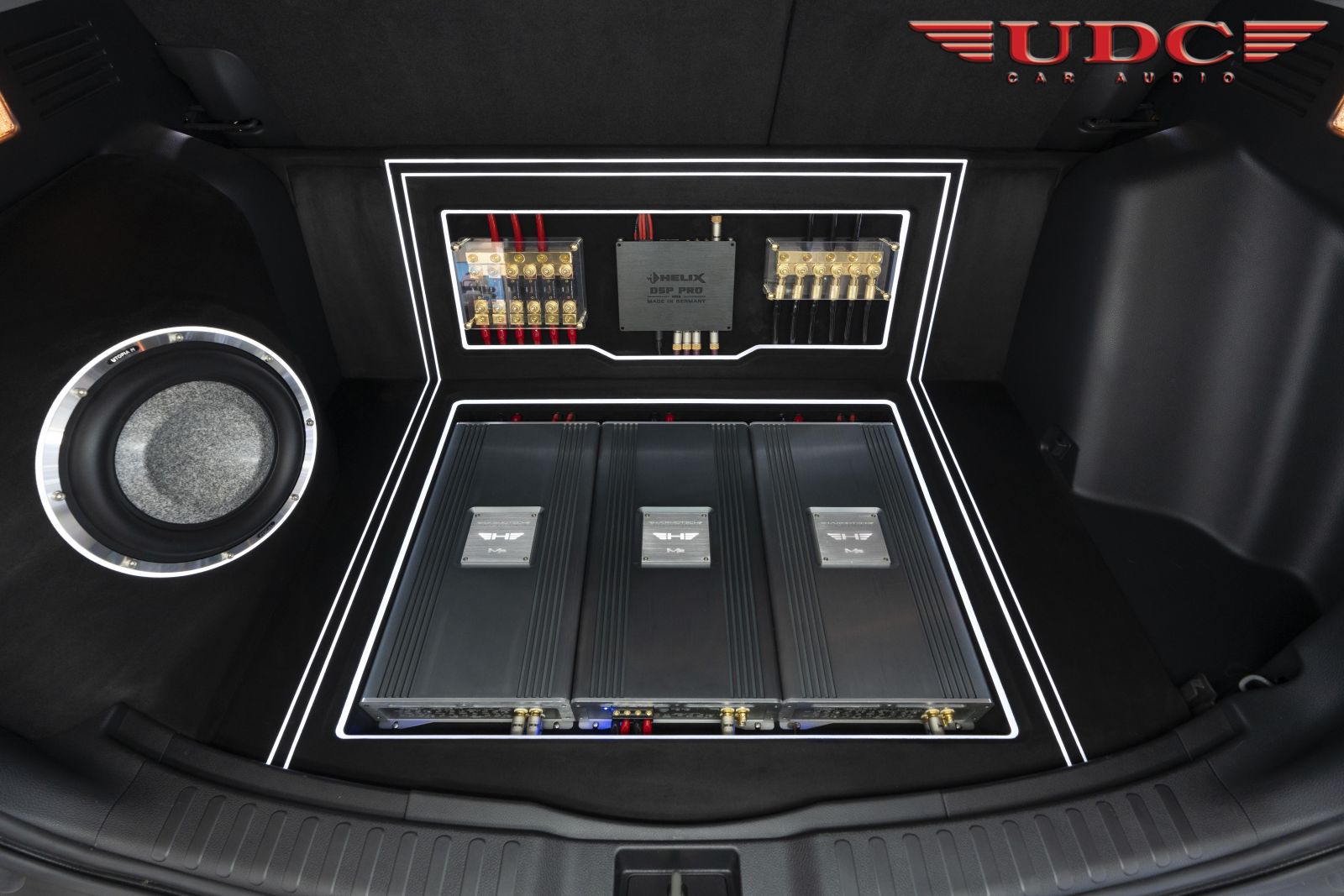

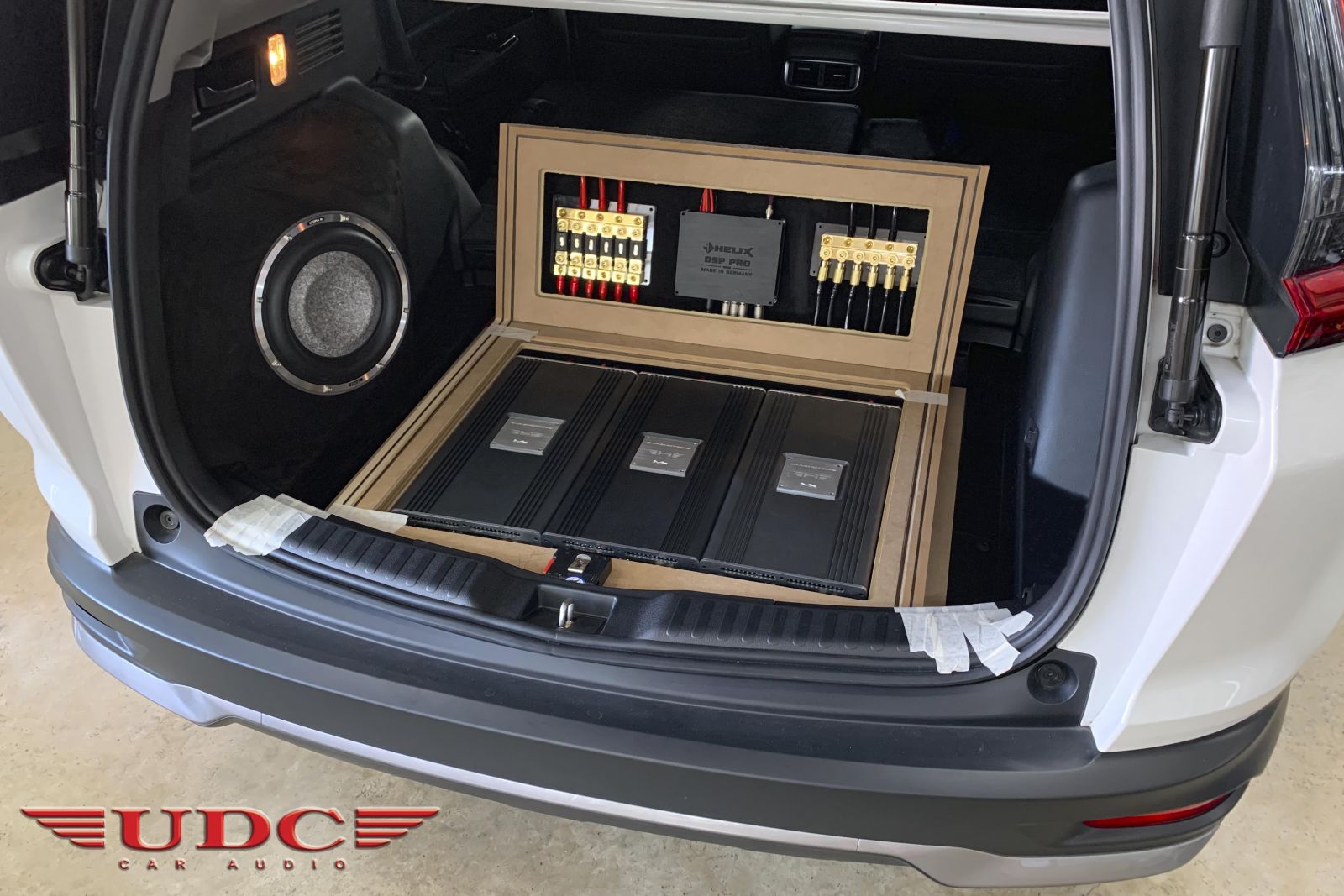

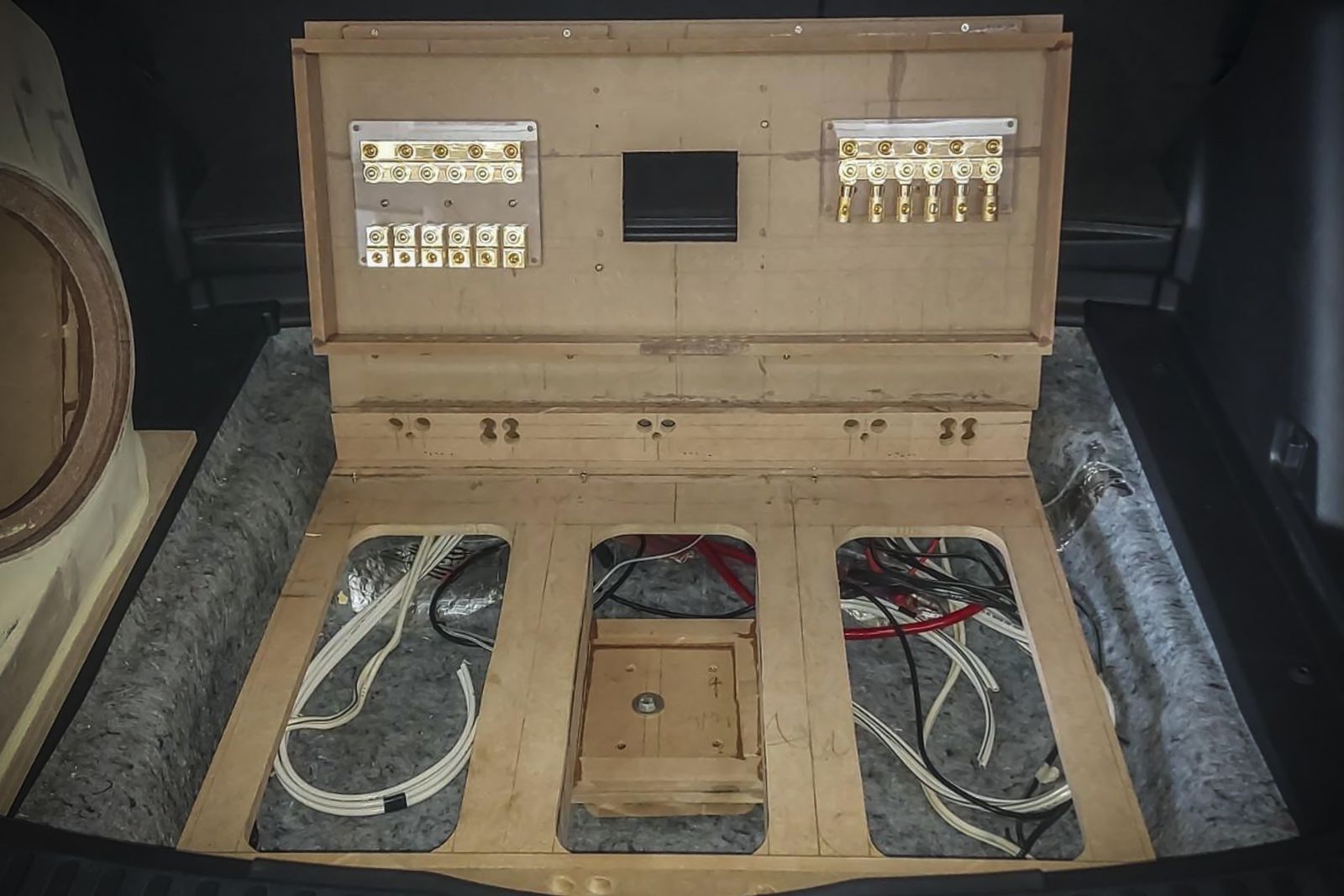

เอาชิ้นงานดิบขึ้น รูปโครงสร้าง  SOUND CONCEPT  ในรถ HONDA CR-V G5 คันนี้มาให้ชมกันต่อครับ

โดยด้านแผงในท้ายรถนั้นจะเป็นโครงสร้างให้กับ พาวเวอร์แอมป์  HARMOTECH M4, M2  3 ตัวเรียงกัน

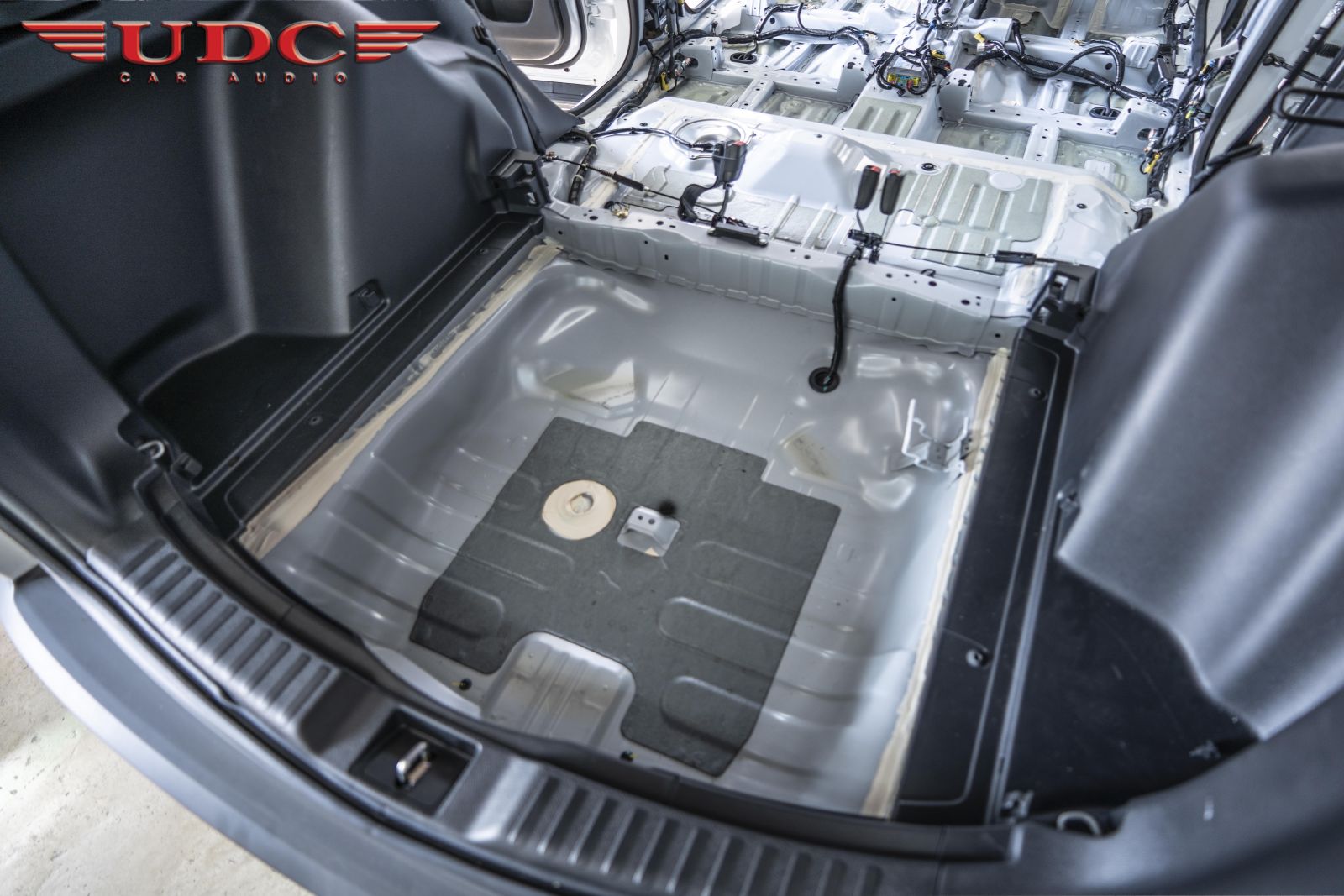

และ ในพื้นด้านล่างของหลุมยางอะไหล่นั้นจะเป็นที่เก็บ  BATTERY STINGER SPP680  ที่ซ่อนเอาไว้ด้านใน

ใช้พื้นที่ด้านหลังให้น้อยที่สุดครับ

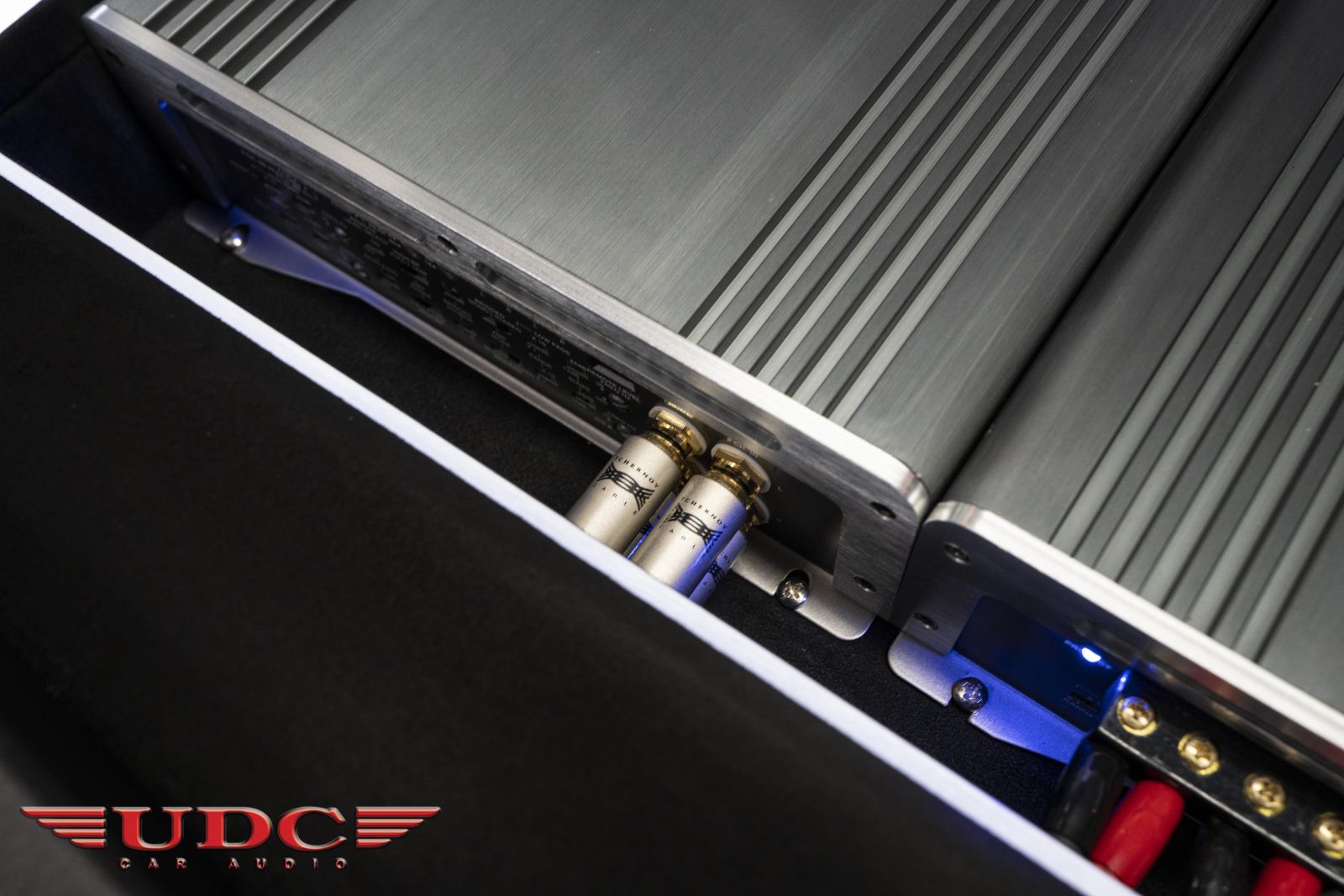

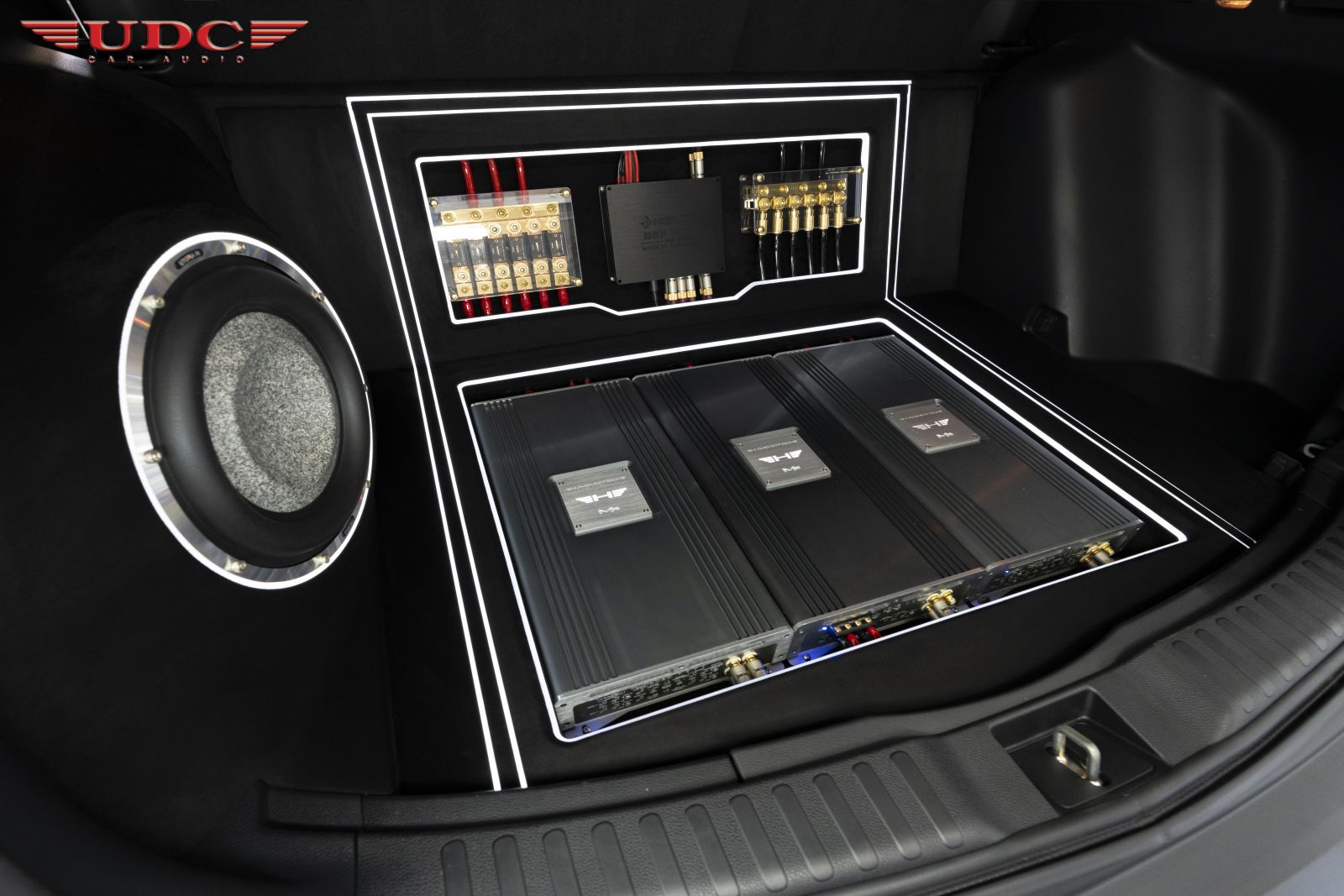

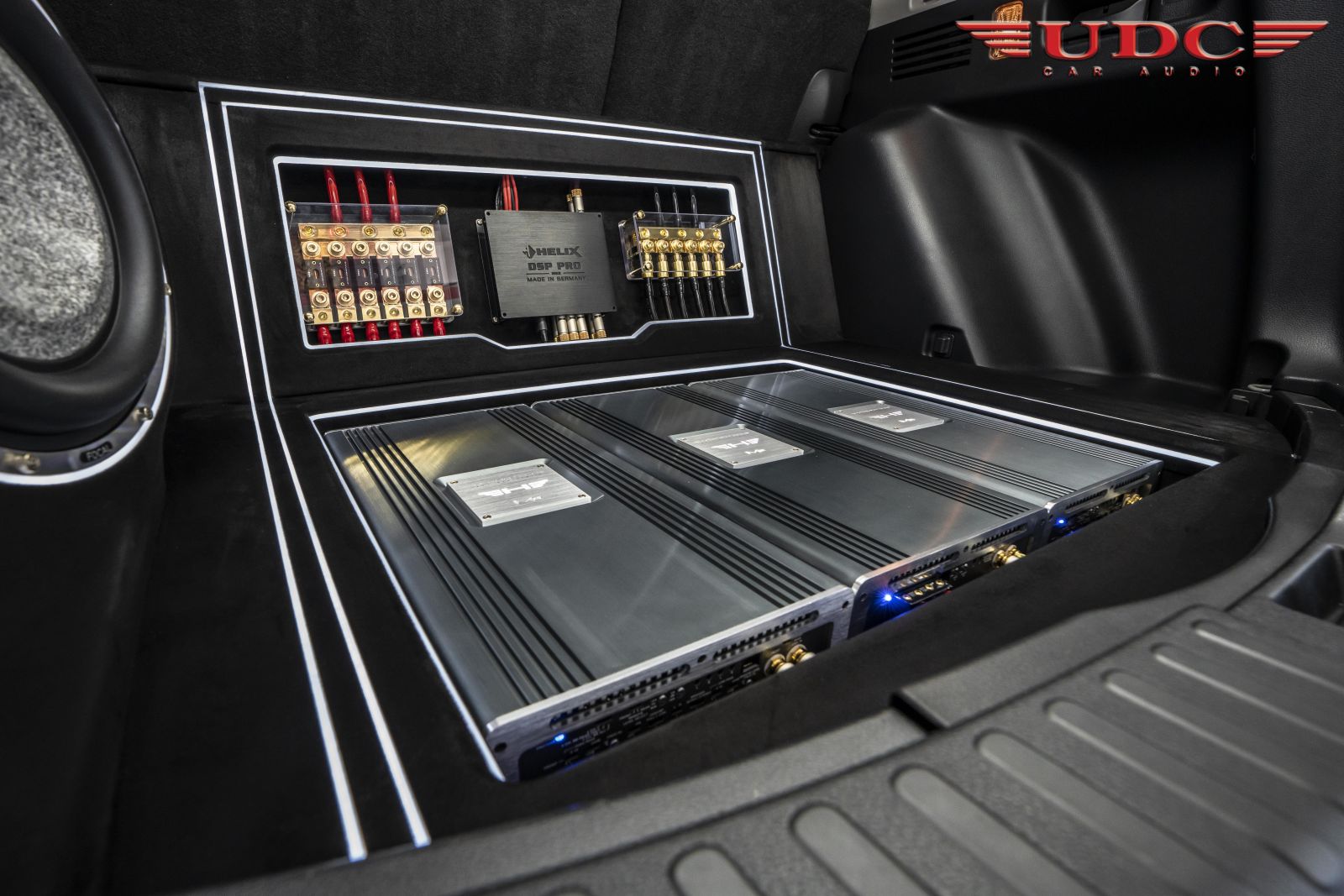

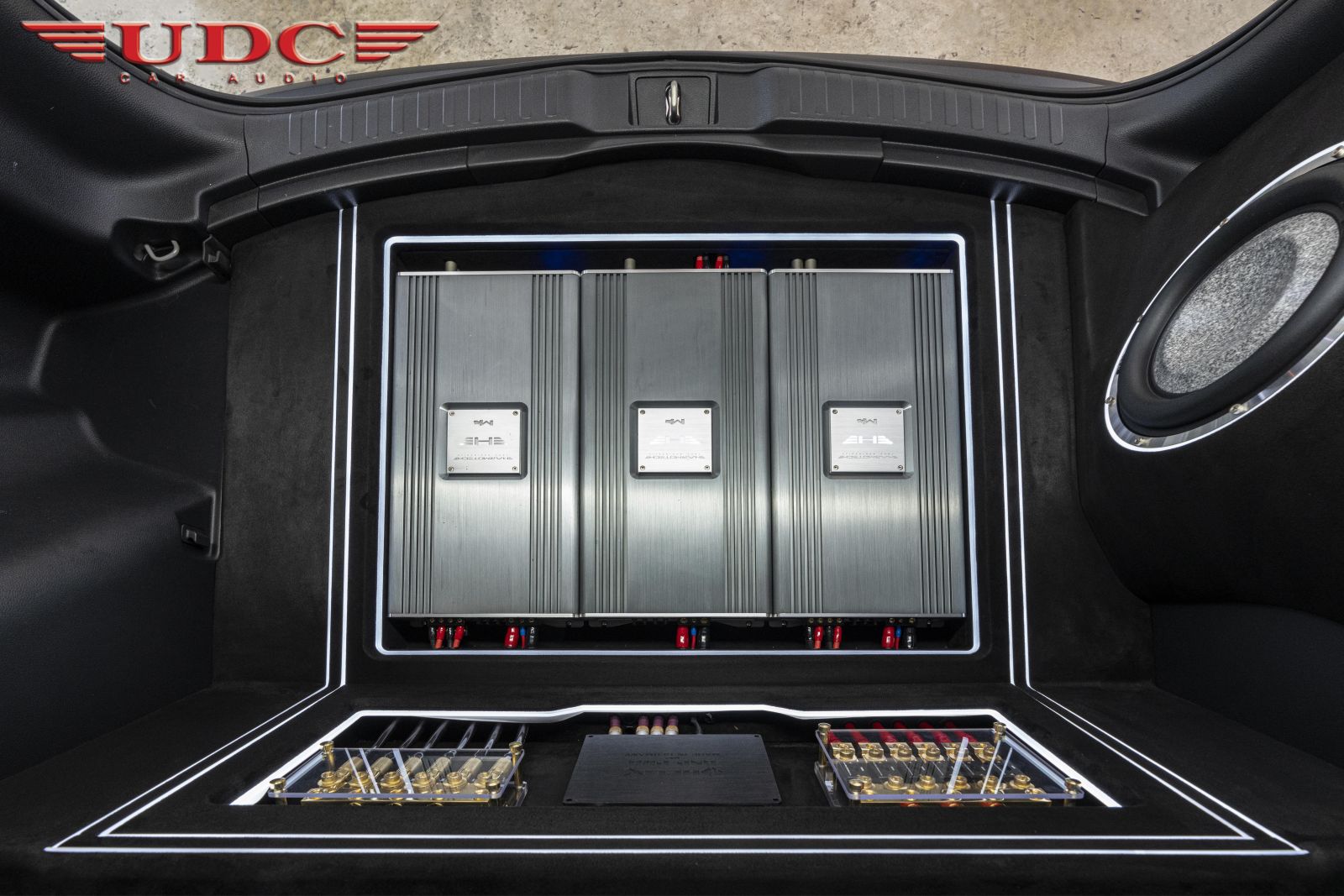

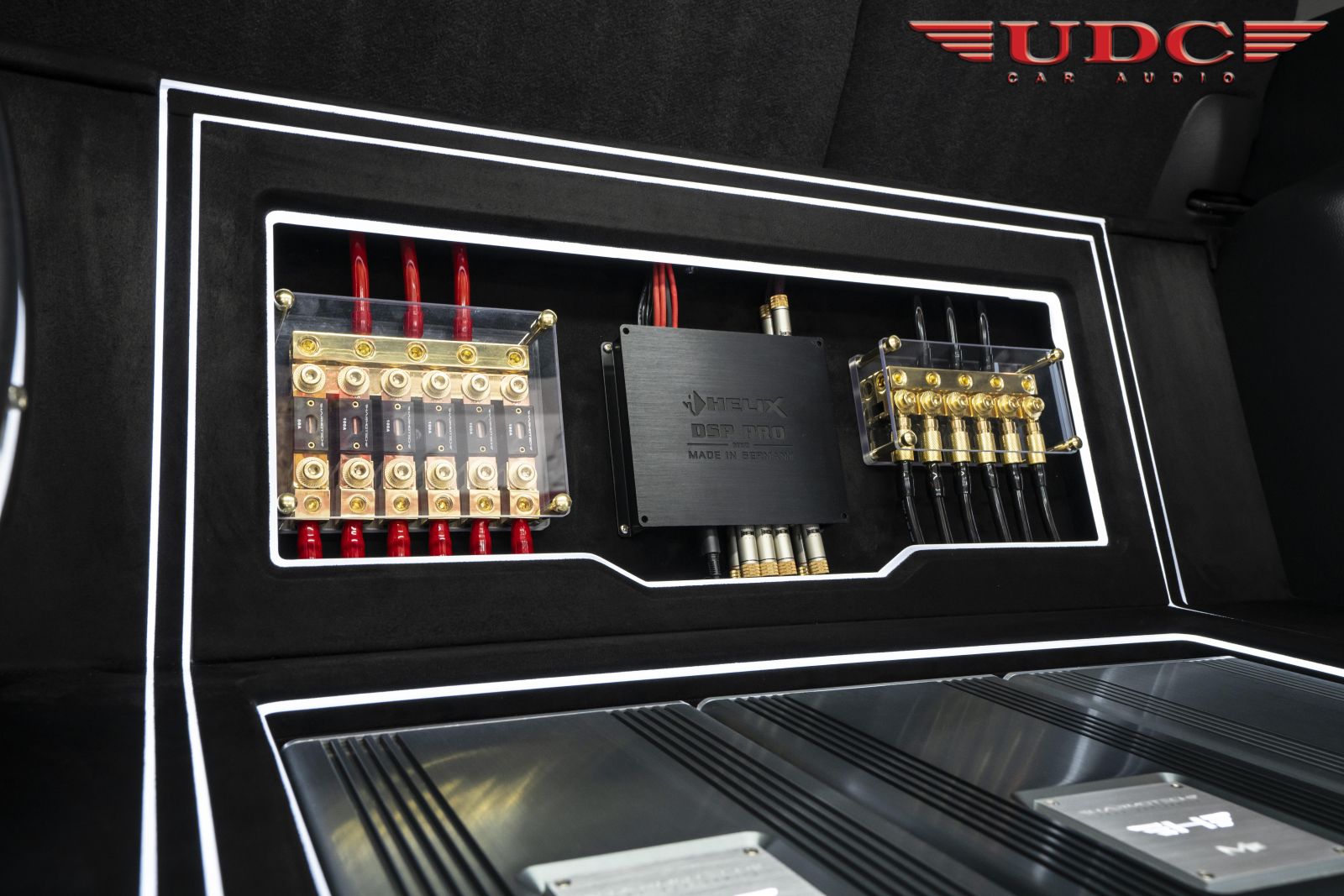

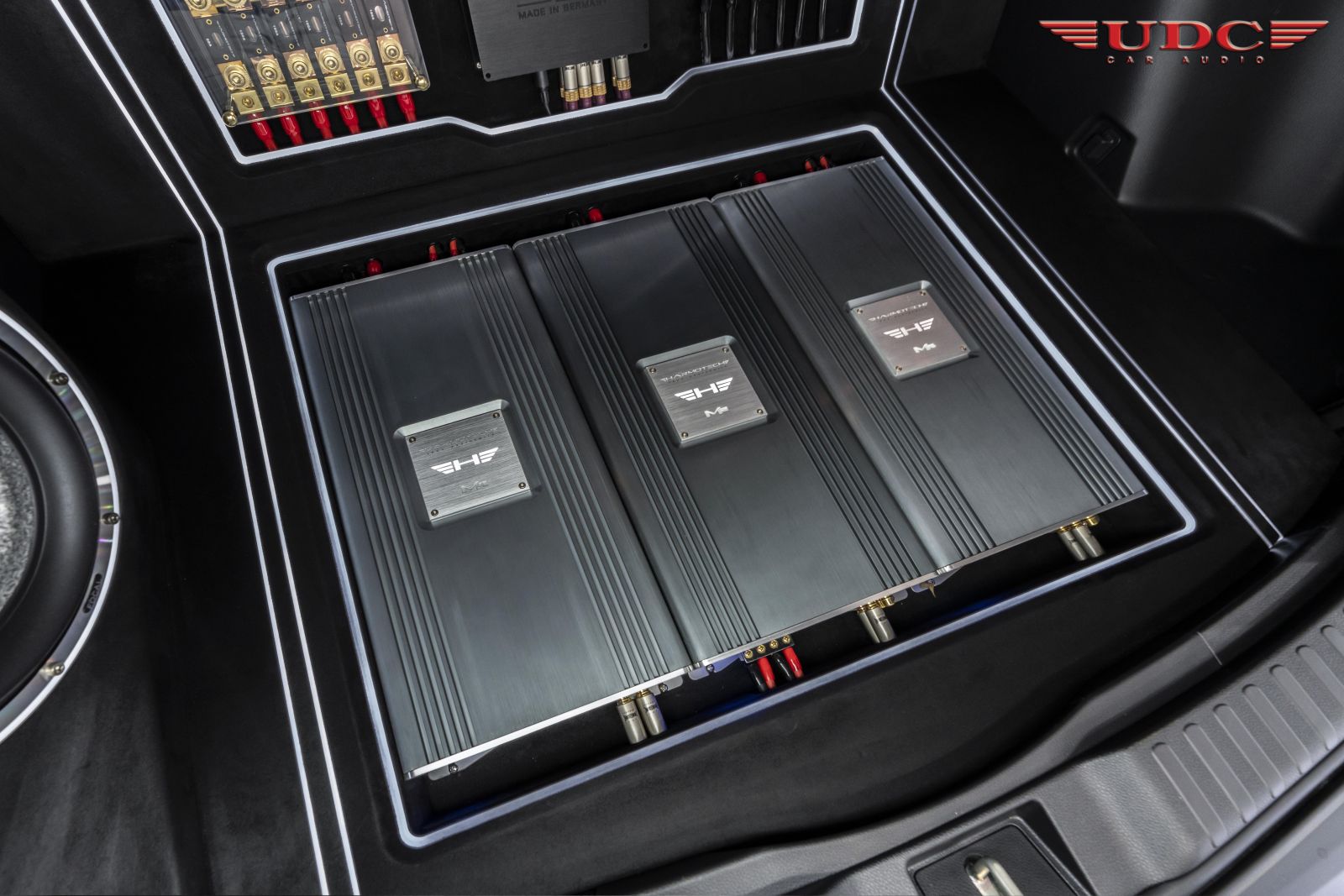

งานออกแบบนั้นจะออกแบบให้มีความกลมกลืน กับตัวรถมากที่สุดและทำการจัดแสง LED ให้มีความ

เรียบหรูตามแบบฉบับของทาง  UDC CAR AUDIO  โดยงาน SOUND CONCEPT ที่ทำการออกแบบขึ้น

มาให้เข้ารูปกับพื้นที่เก็บของหลังรถ HONDA CR-V G5 คันนี้ โดยมี POWER AMP  HARMOTECH M4

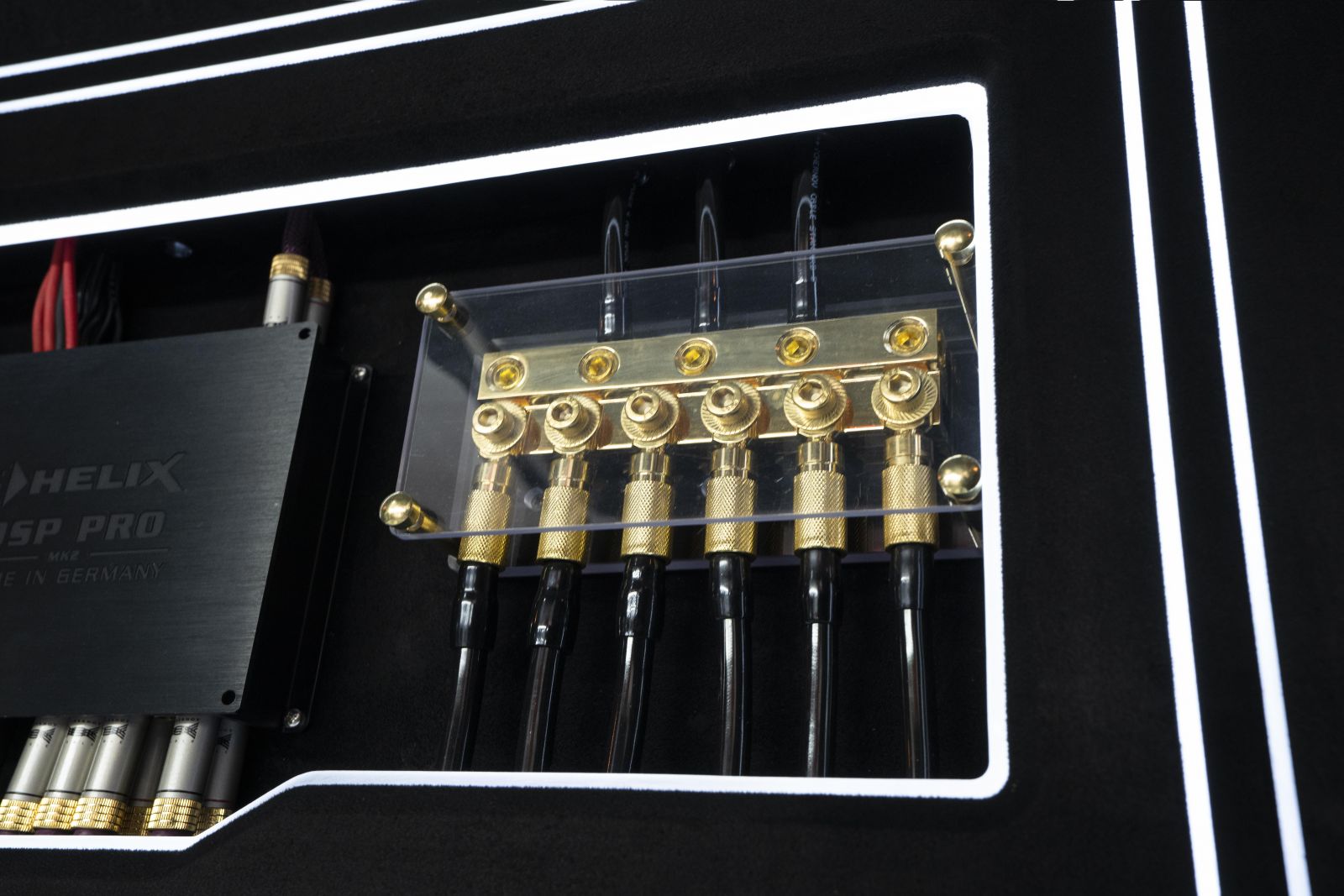

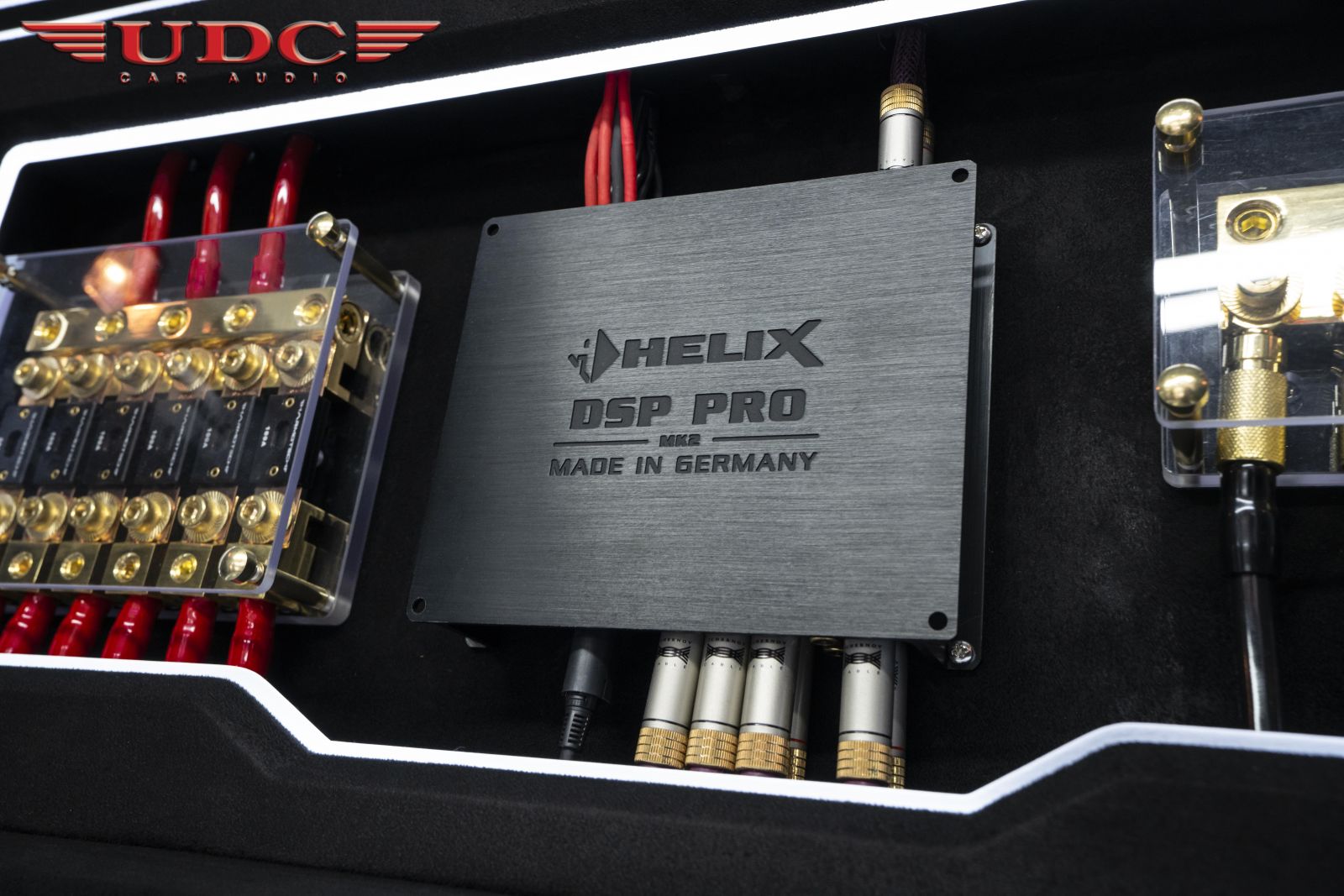

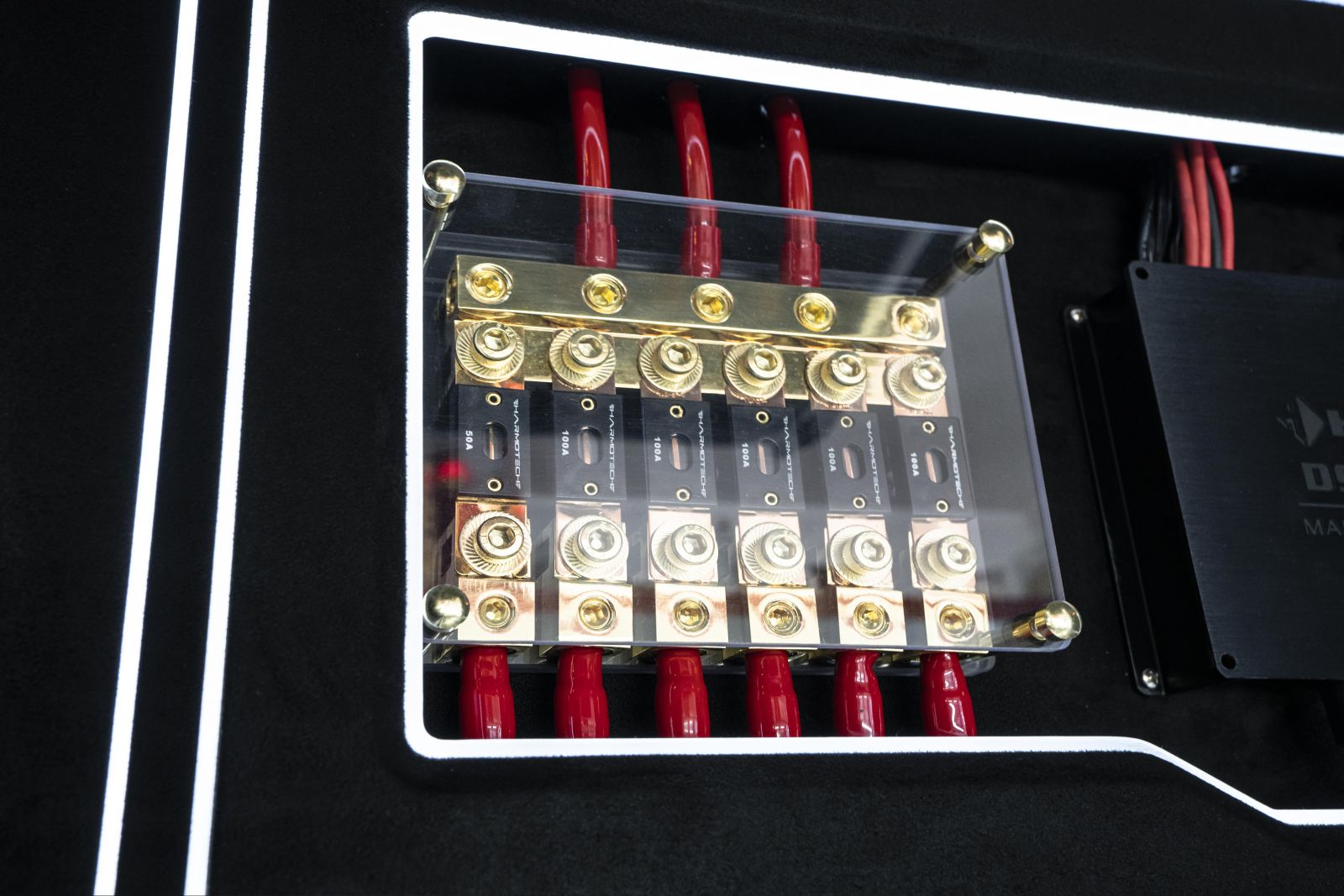

และ  HARMOTECH M2  ไว้ที่พื้นรถ  HELIX  DSP PRO MKII วางไว้ที่ตรงกลางพร้อมกับแผง FUSE

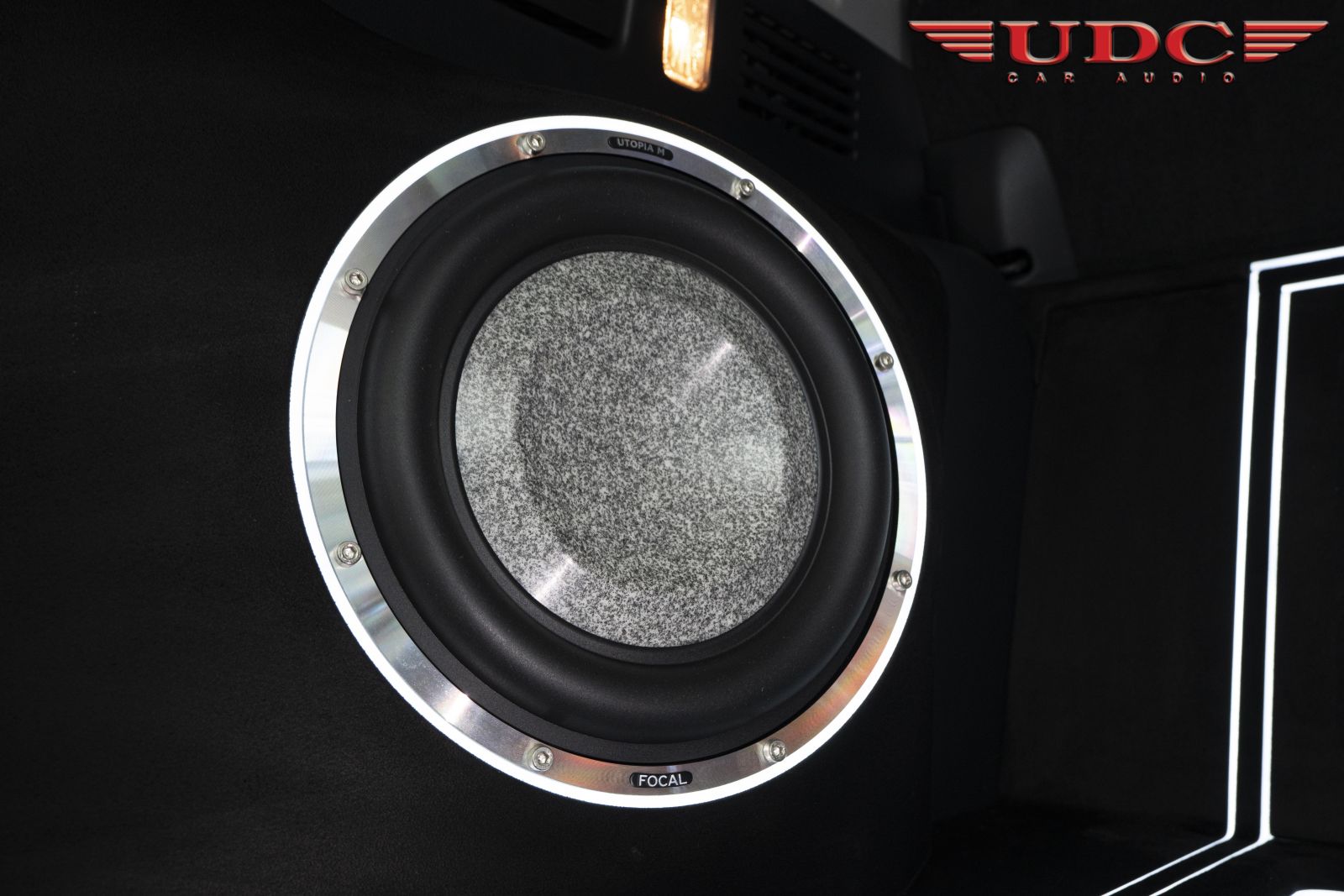

HOLDER  ZENISS  FUSEBOX 8 (Gold)  ส่วนซับวูฟเฟอร์นั้นใช้เป็น   FOCAL UTOPIA M 10W

ดีตู้เข้ารูปไว้ทางด้านซ้าย

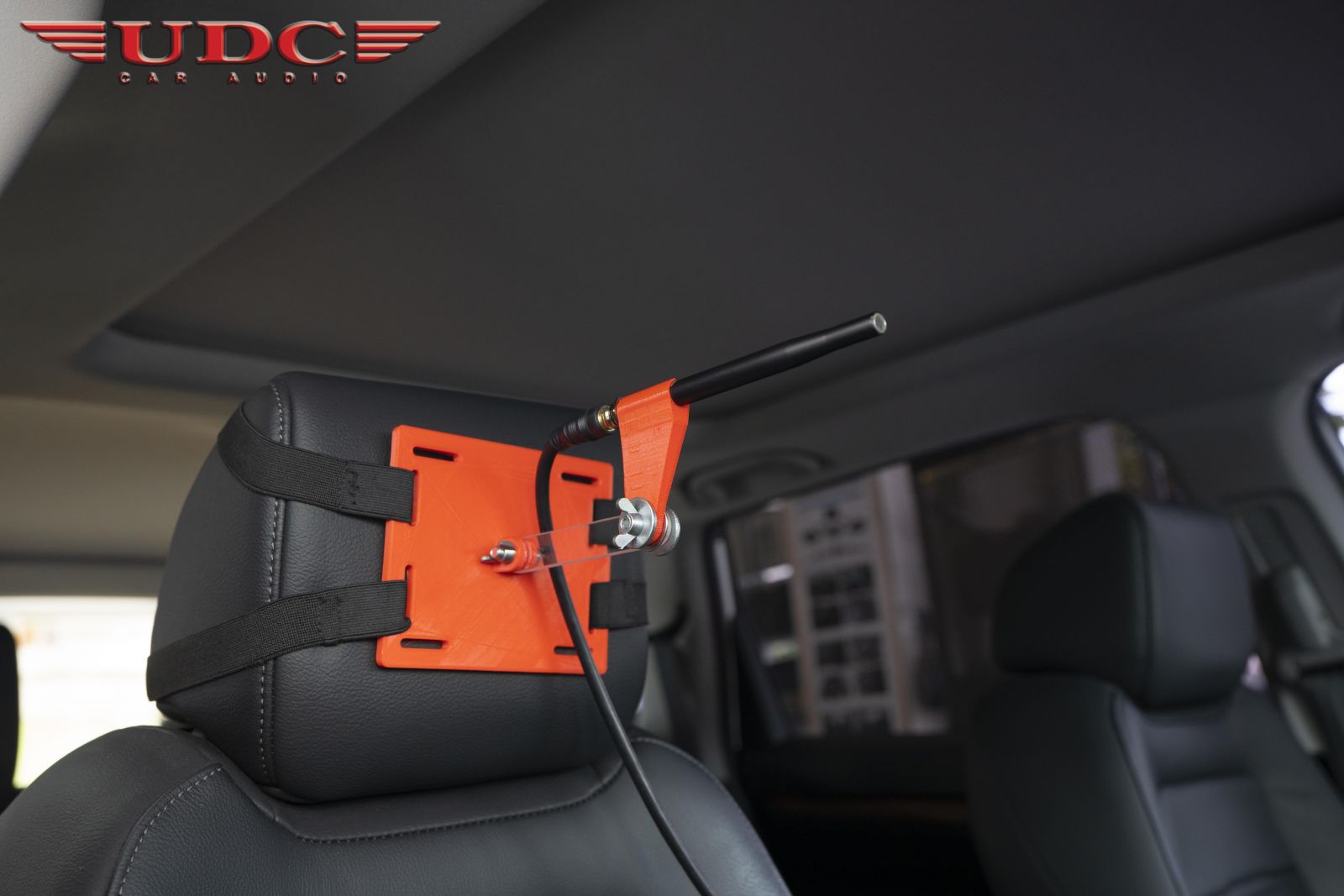

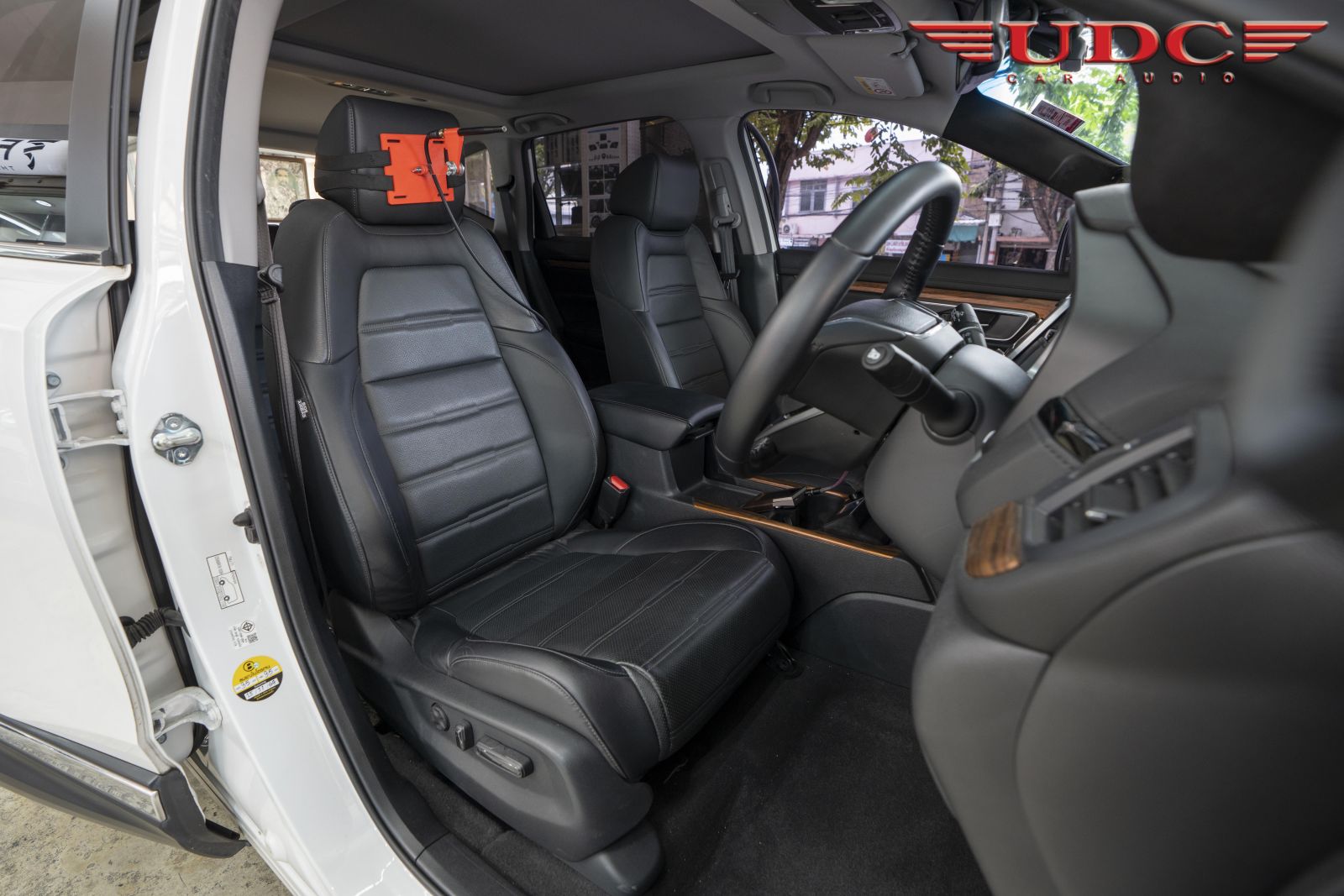

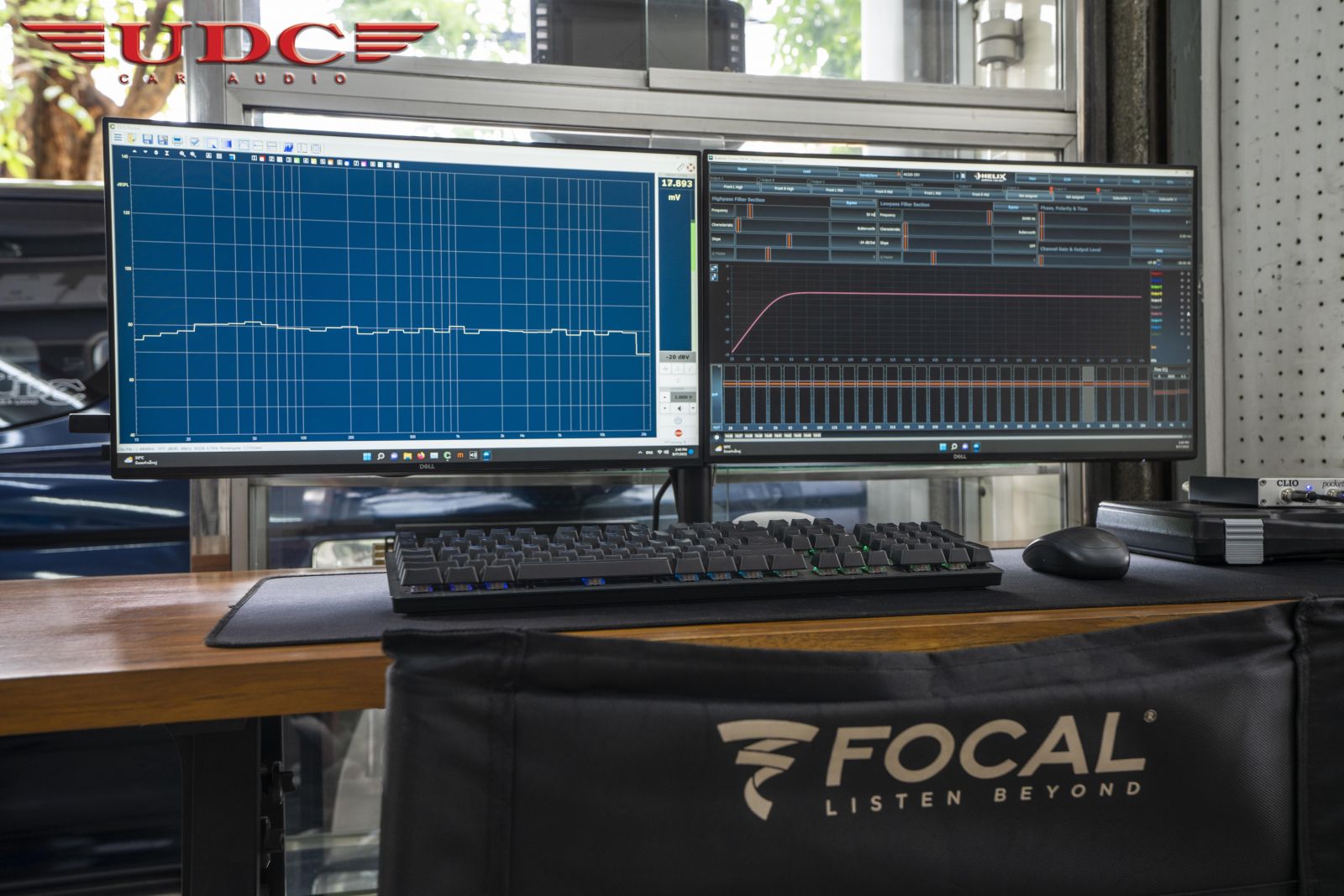

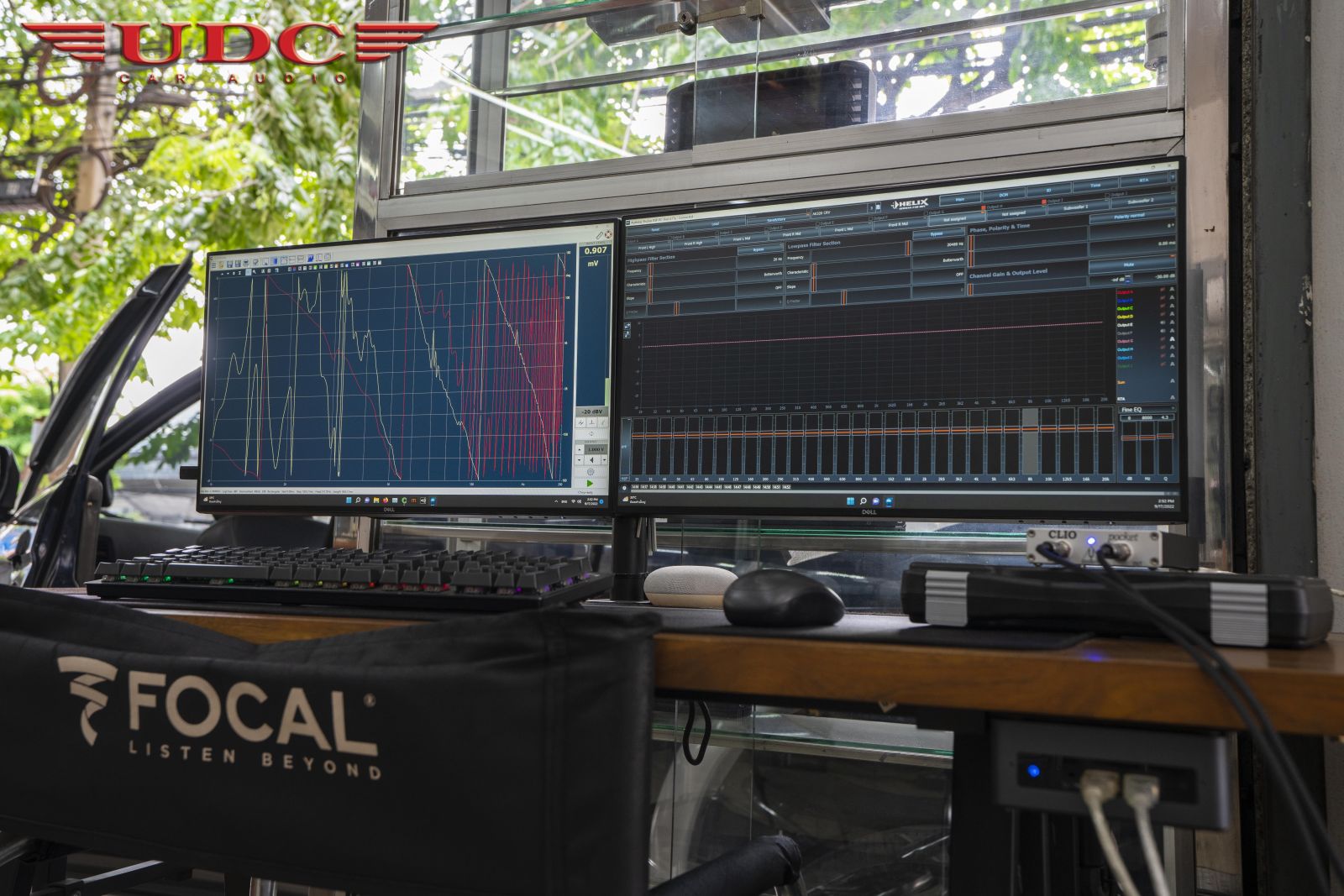

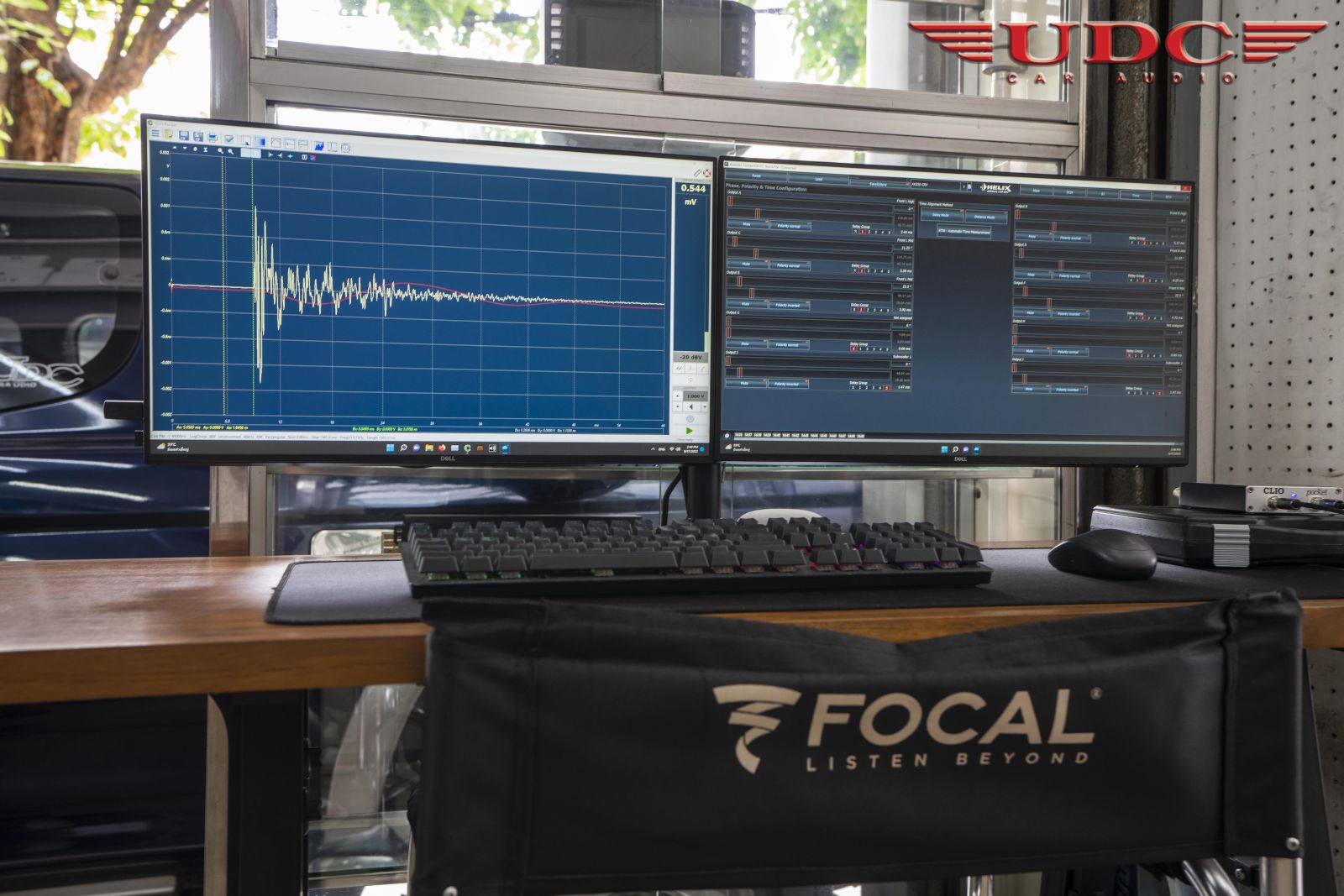

ในขั้นตอนสุดท้ายที่ขาดไม่ได้เลยก็คือ การปรับจูนและวัดค่าต่างๆของเสียงเป็นสิ่งสำคัญมากที่สุดในชุดเครื่องเสียง


ติดรถยนต์เพื่อดึงเอาประสิทธิภาพของอุปกรณ์ทุกชิ้นนั้นแสดงประสิทธิภาพได้ดีมากที่สุด

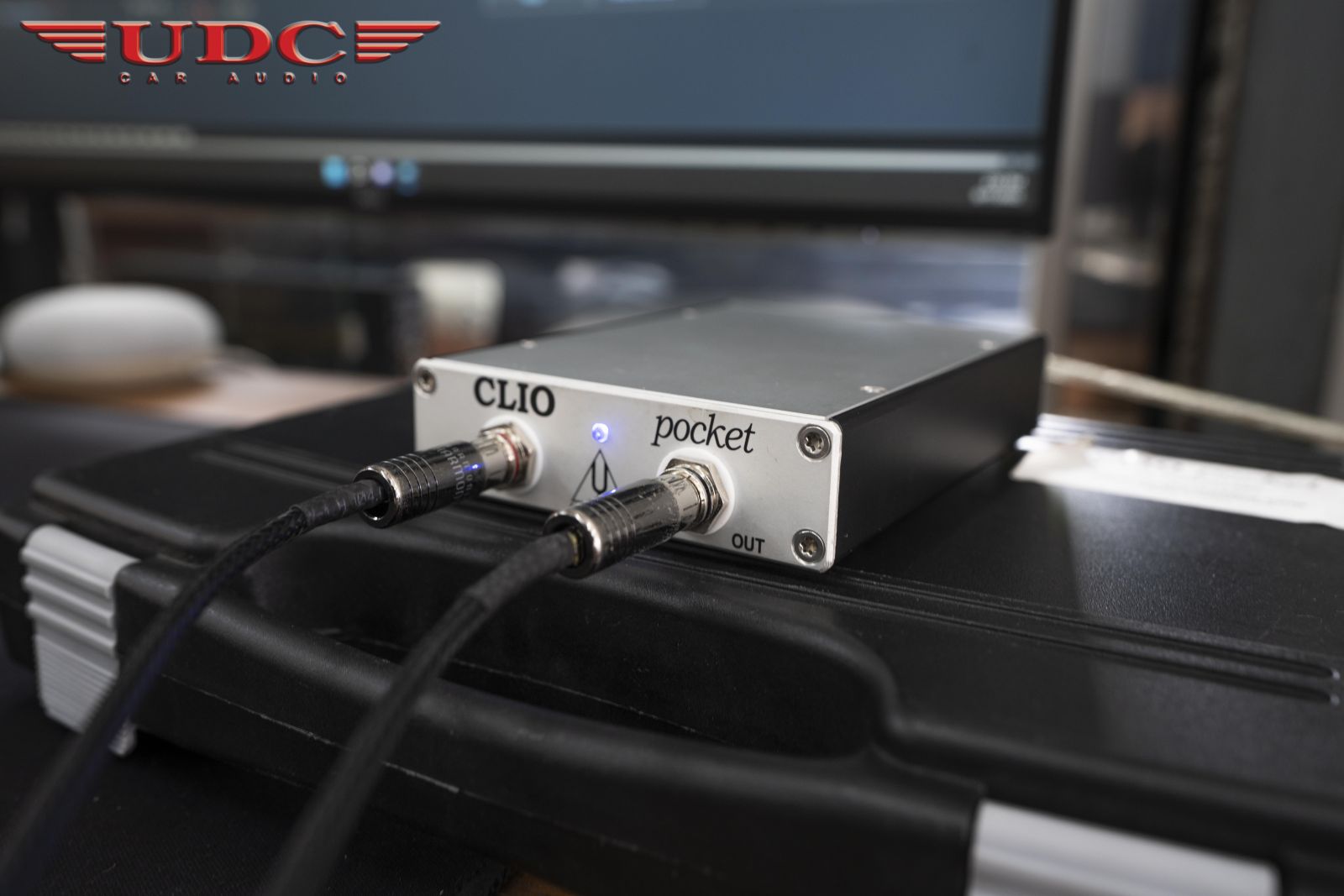

ซึ่งทางร้าน UDC CAR AUDIO ได้เลือกใช้อุปกรณ์วัดค่าทางเสียงของทาง AUDIOMATICA ในรุ่น

CLIO POCKET
ที่มี Software ในการวัดและวิเคราะห์ที่ชาญฉลาด มีการวัดค่าต่างๆของเสียงที่ได้มาตราฐาน

มีอย่างแม่นยำเที่ยงตรง
เป็นตัวตรวจเช็คข้อมูลของเสียงในระบบชุดเครื่องเสียง

โดยค่าที่วัดต่างๆที่สามารถวัดได้จะมีอาทิเช่น



1. Time Alignment


2. Phase


3. Equalizer


4. Level


5. WaterFall Analysis


6. Polar Plot


7. T&S Parameter

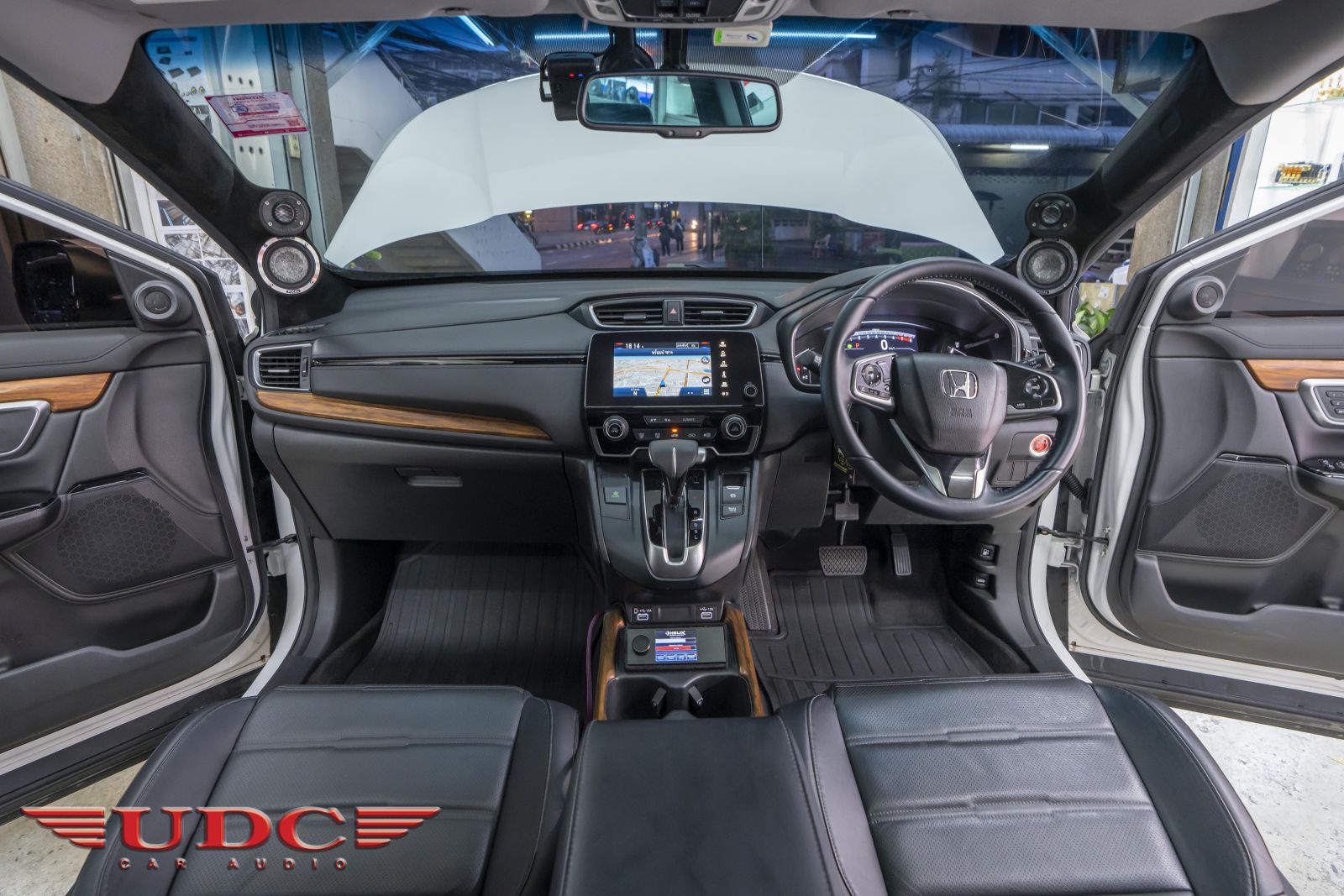

เสร็จเรียบร้อยจบครบทุกขั้นตอนการติดตั้งแล้วครับ กับงานติดตั้งชุดเครื่องเสียงใน HONDA CR-V (G5) คันนี้


ขอบคุณที่เข้ามารับชมงานติดตั้งของทางร้าน UDC CAR AUDIO ครับ



งานติดตั้งที่เน้นทุกรายละเอียด ไม่ปล่อยผ่านงานที่ไม่ได้คุณภาพ

ปรับจูน วัดและวิเคราะห์เสียงด้วยโปรแกรมที่ทันสมัยที่สุด

ให้คำปรึกษาในระบบเสียงจนมั่นใจว่าสินค้าที่เลือกถูกต้องตามความต้องการ

ดูแลงานติดตั้งและปรับจูนหลังการขายตลอดอายุการใช้งาน
