 FORD EVEREST  กับชุดเครื่องเสียงในระบบ QUAD-Amp ทั้งโซนหน้ารถและโซนหลัง

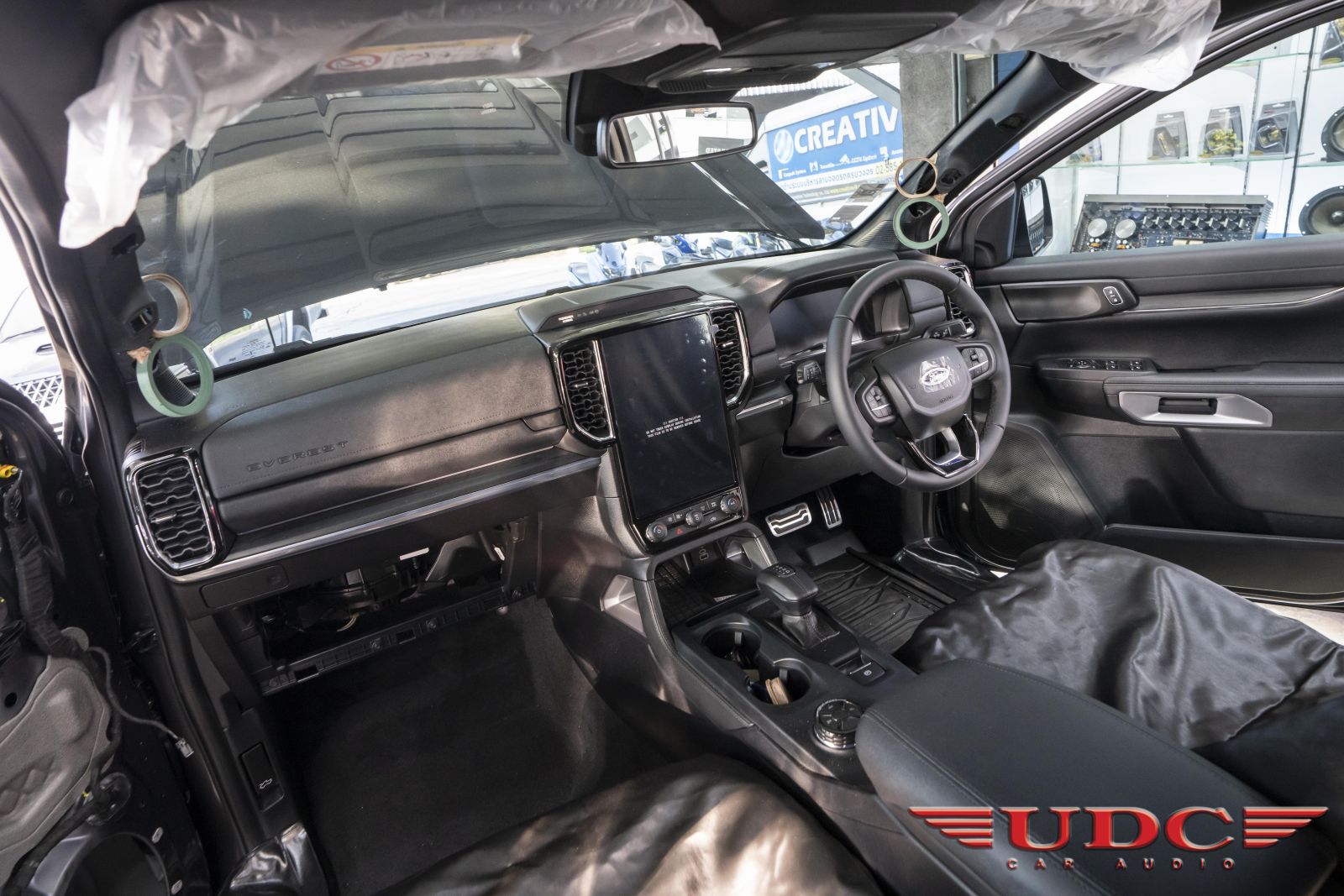

โดยคันนี้เข้ามาติดตั้งชุดเครื่องเสียงโดยใช้ เครื่องเล่น MULTIMEDIA เดิมของตัวรถมาพร้อมจอขนาดใหญ่



สะใจเต็มตา พร้อมต่อเชื่อมต่อกับ  ARES  ANDROID BOX  รองรับความบันเทิ่งขณะขับขี้ได้อย่างครบคัน



รองรับการใช้งาน YouTube, Netflix , Spotify, GoogleMap อย่างง่ายดายจากรีโมทที่ความคุมได้อย่างแม่นยำ

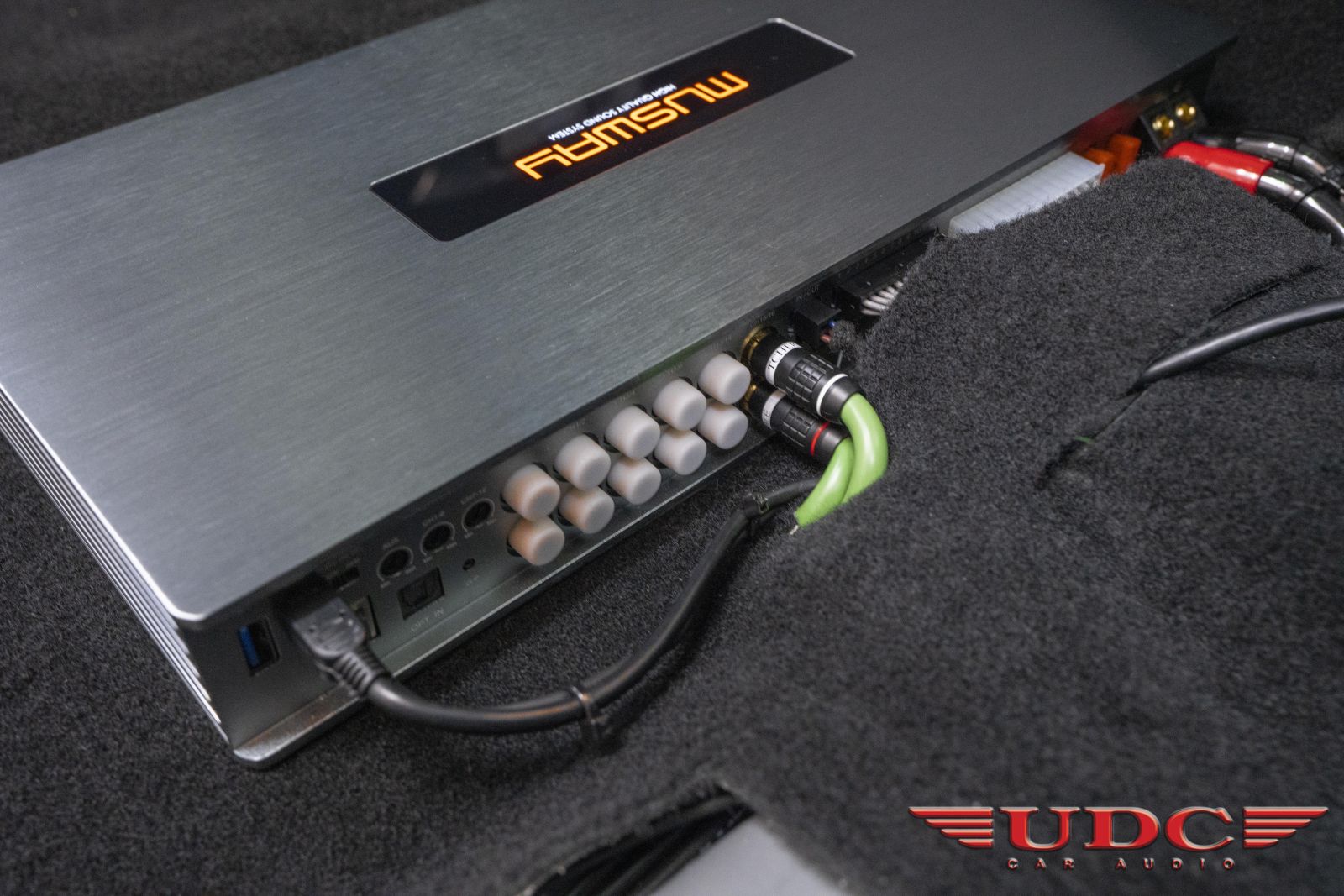

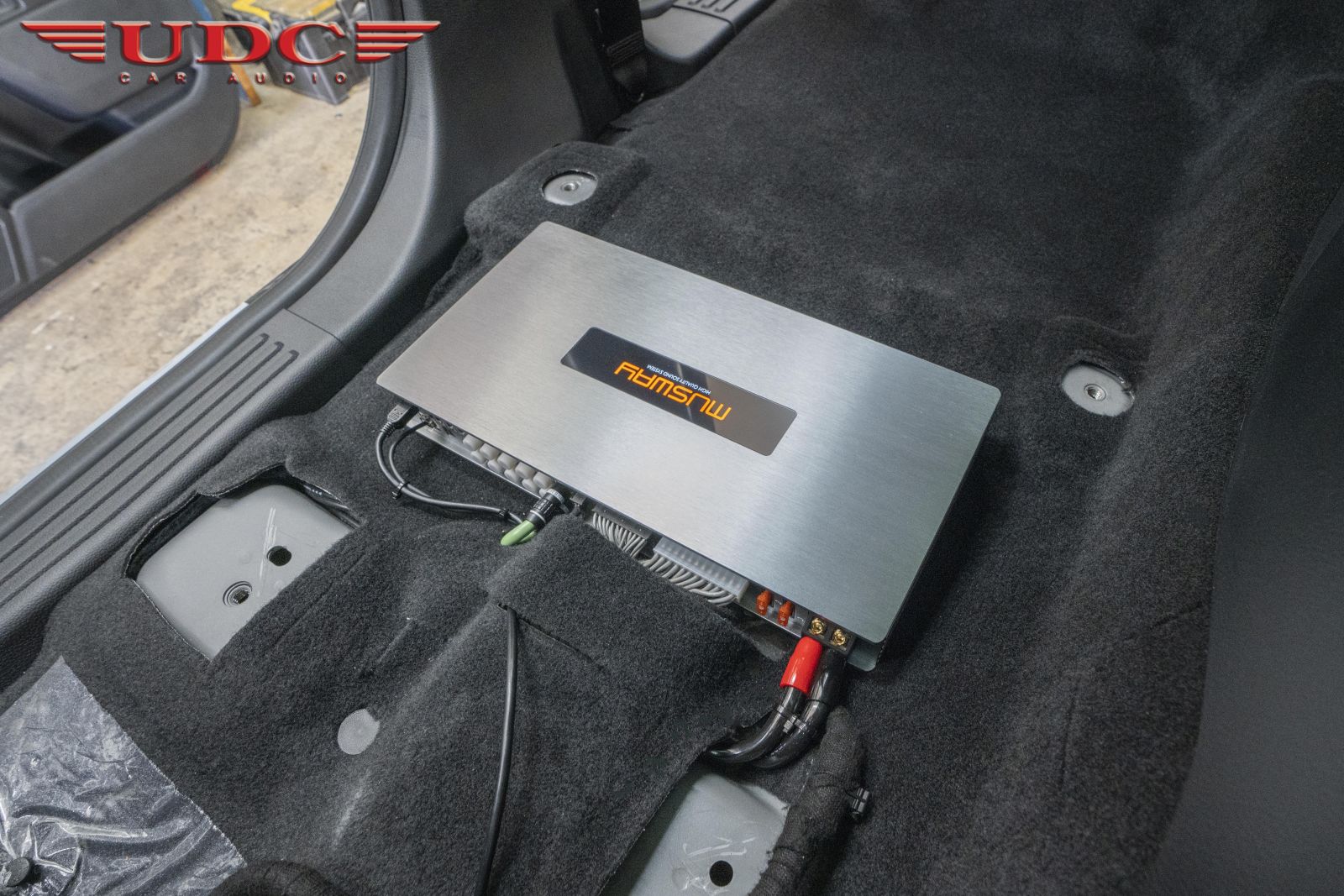

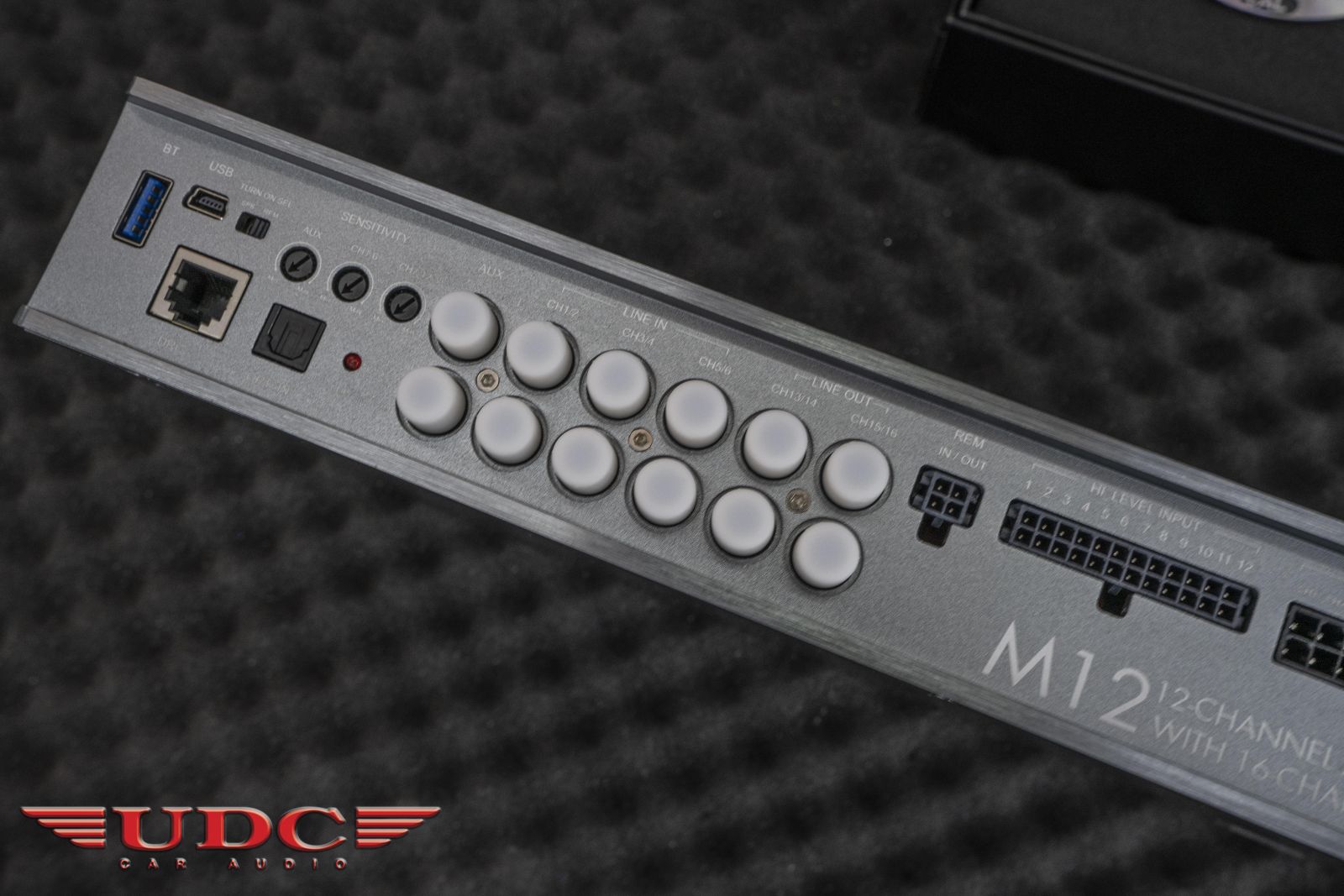

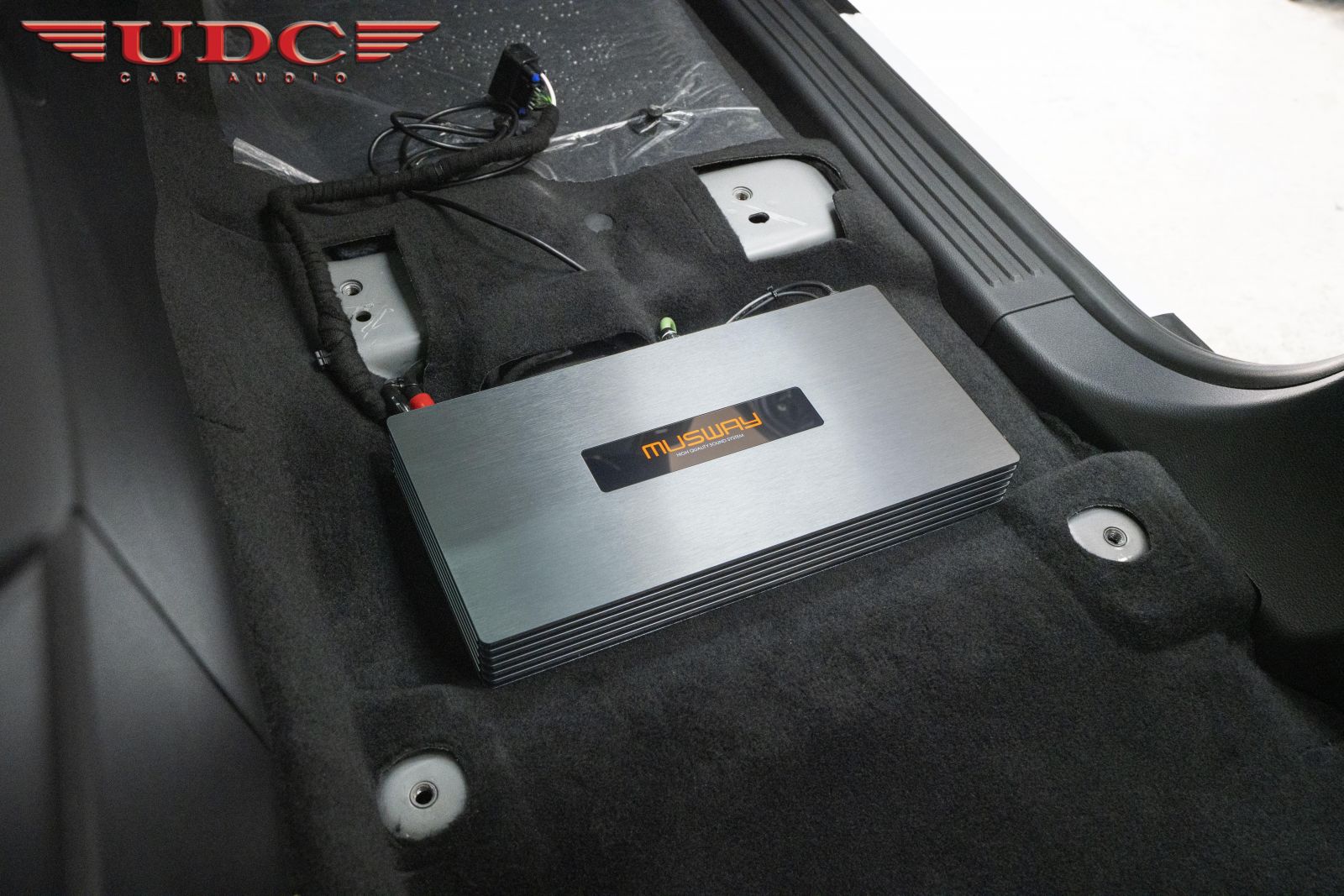

ส่งสัญญาณเข้า PROCESSOR & AMPLIFIER 12CH MUSWAY M12 เพื่อทำการปรับจูนเสียง


ในระบบเครื่องเสียงให้ได้ความสมบูรณ์แบบทั้งในด้านมิติและน้ำเสียงให้ถูกต้อง และยังสามารถ ขับลำโพงรุ่นใหม่ล่าสุด

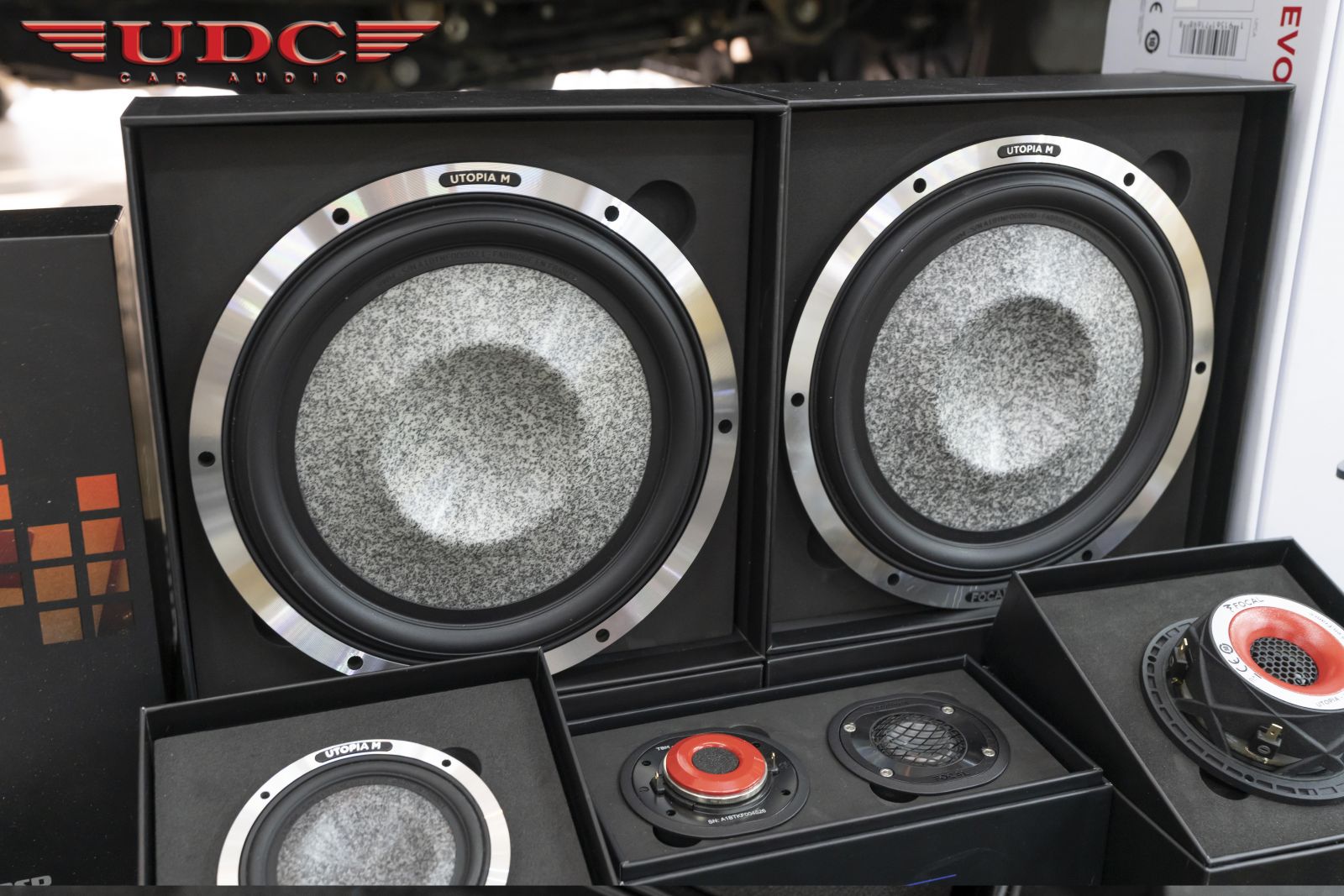

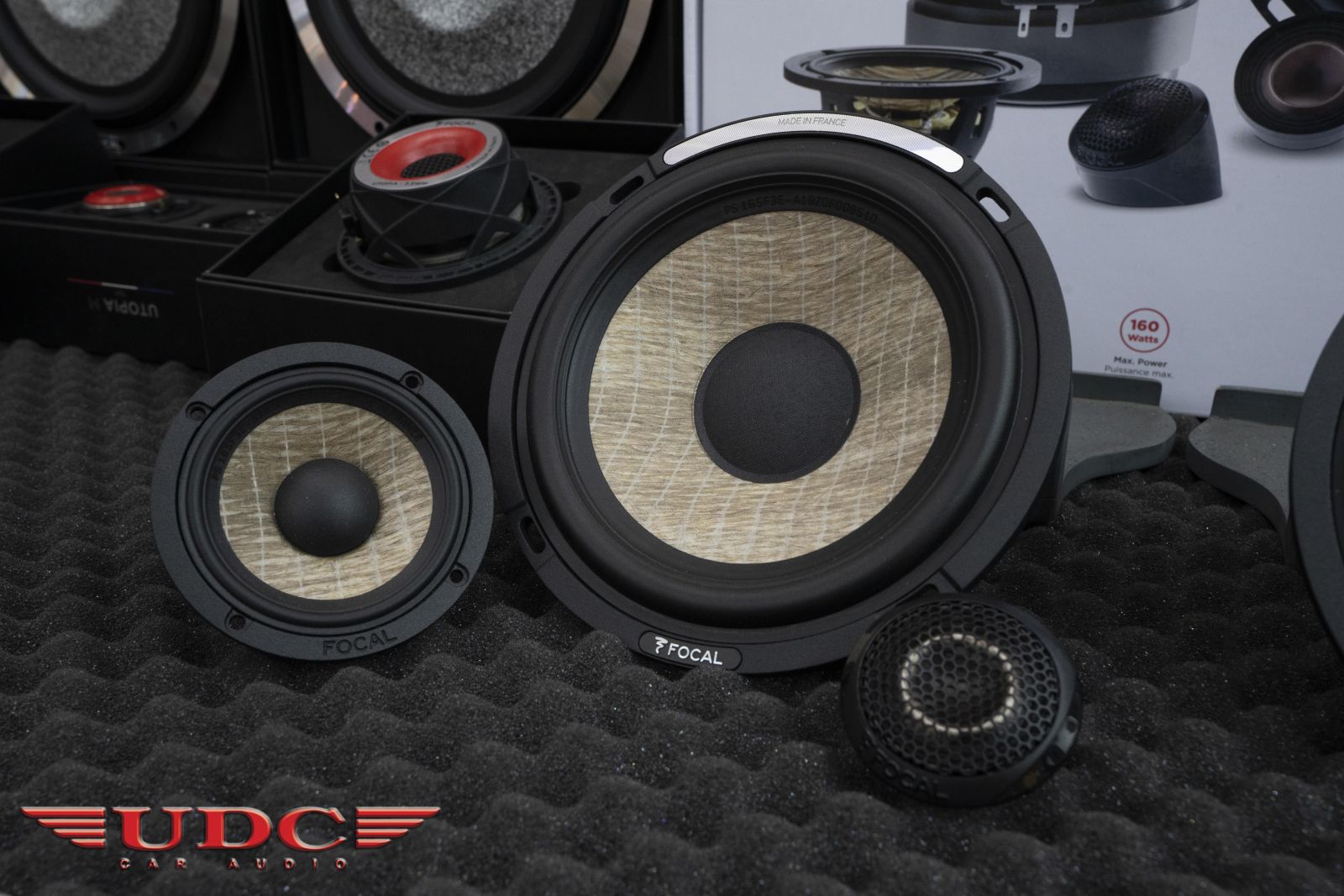

ของทาง  FOCAL ในรุ่น UTOPIA M  TBM, 3.5WM, 8WM แบบ 3 - WAY ACTIVE  ด้านหน้า และ



 FOCAL FLAX EVO PS165FX3 แบบ 3 - WAY ACTIVE  ที่ชุดหลัง ในส่วนของวูฟเฟอร์นั้นเลือกใช้เป็น  FOCAL INSIDE iBUS20

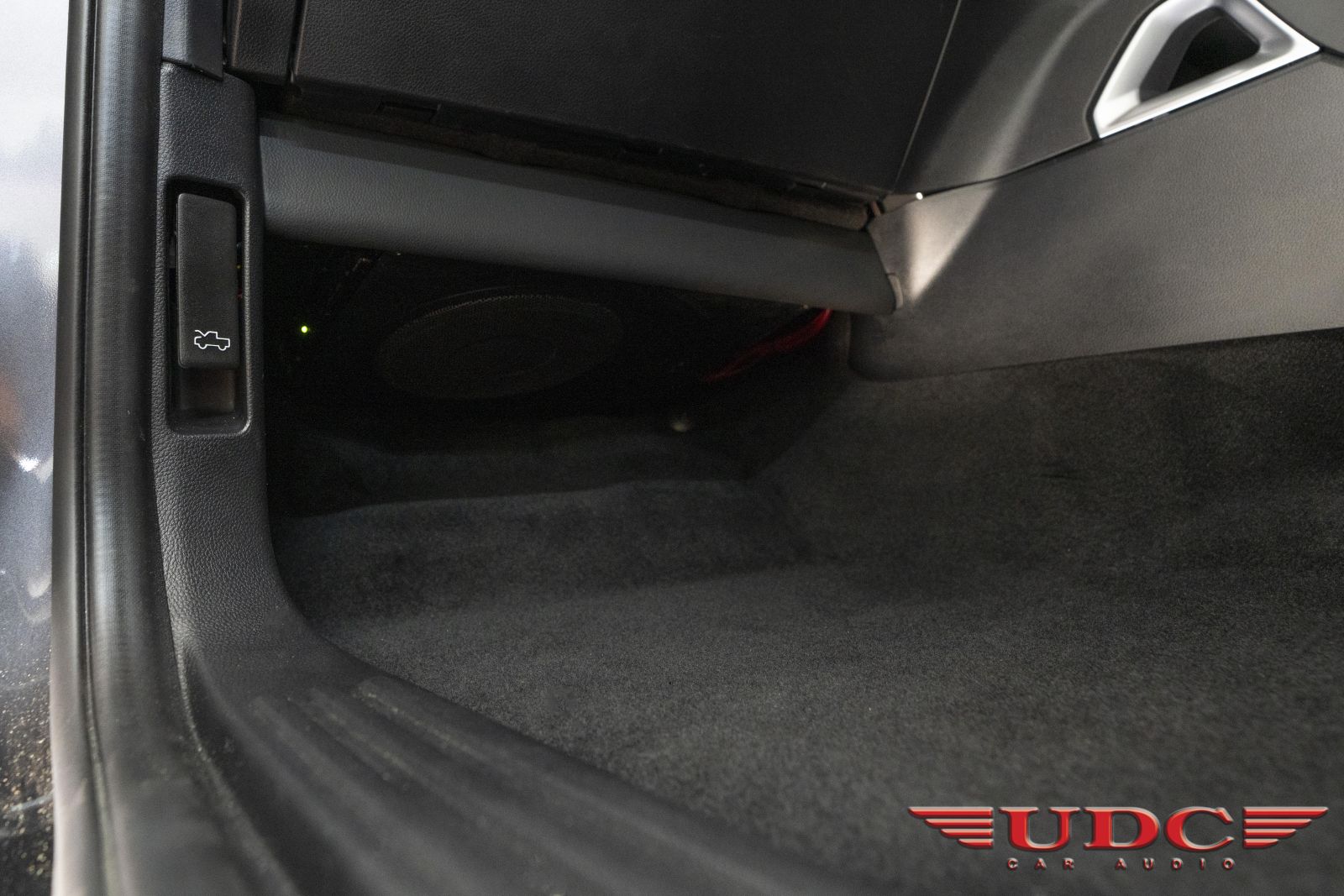

ไว้ที่ใต้เกะเก็บของด้านหน้ารถ  สามารถชมขั้นตอนการติดตั้ง Step By Step จากภายในอัลบัมด้านล่างได้เลยครับ

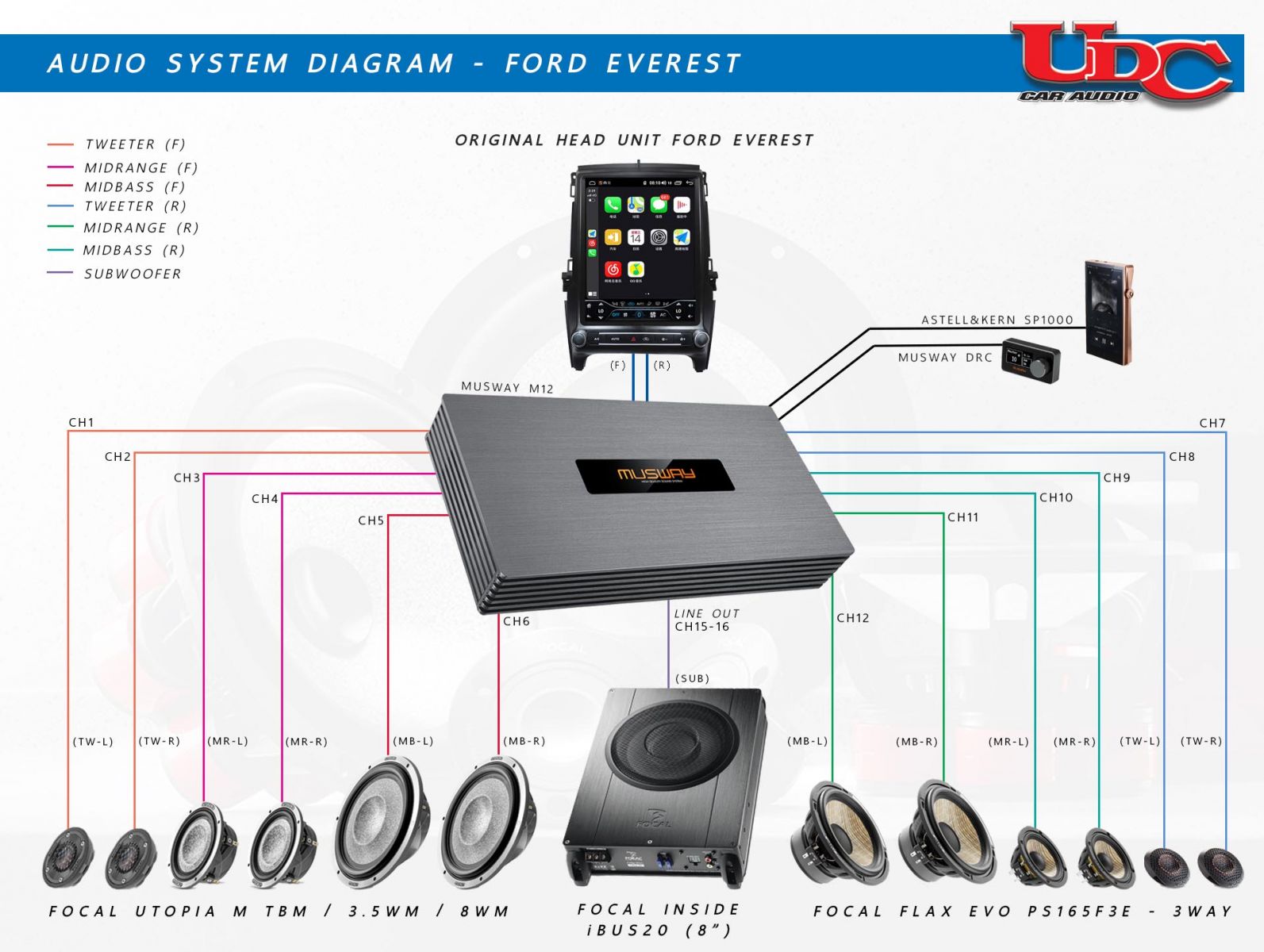

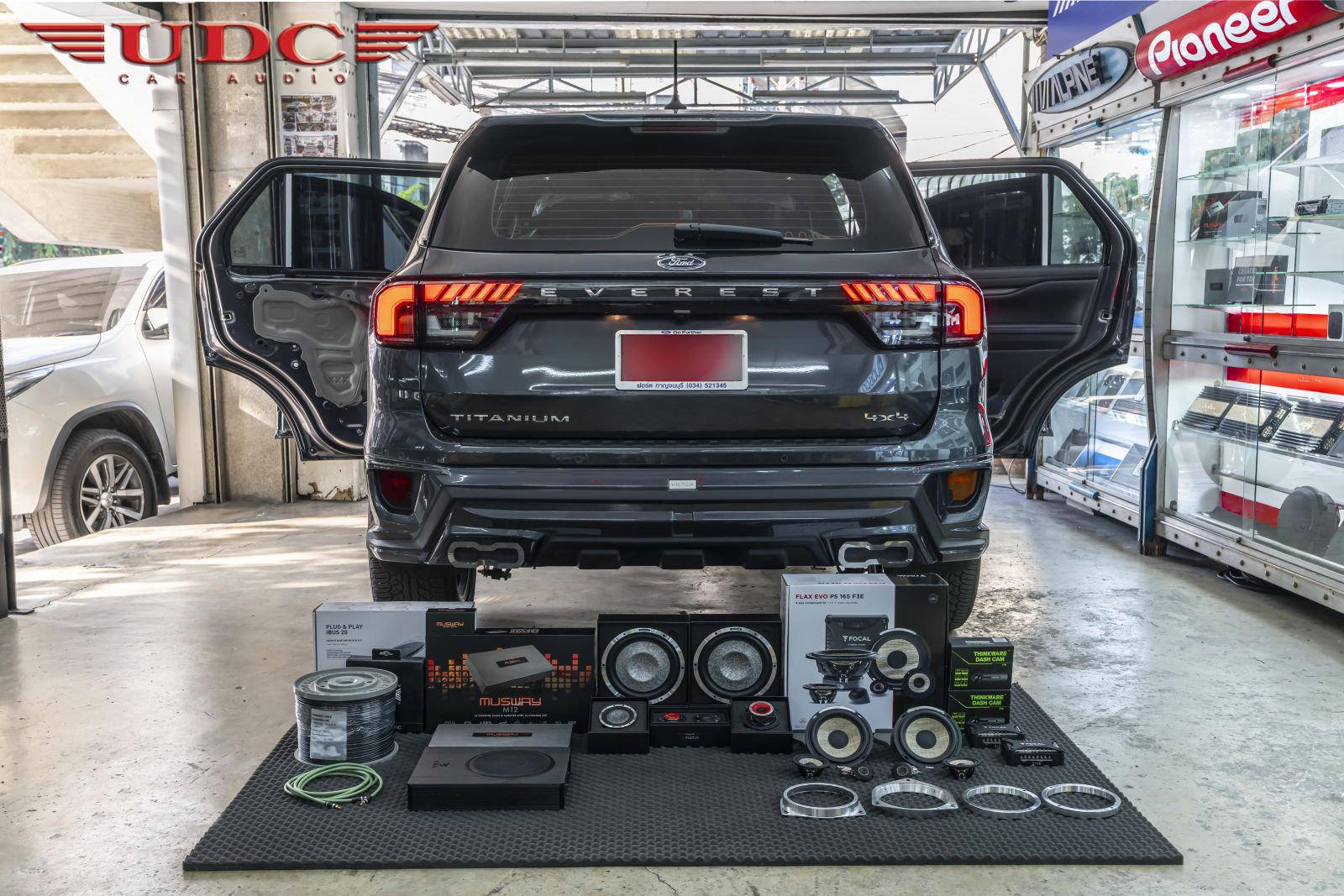

อุปกรณ์เครื่องเสียงในระบบทั้งหมดจะประกอบไปด้วย

1.  ORIGINAL HEAD UNIT FORD EVEREST


2.  ARES   ANDROID MINI (USB CONNECT APPLE CAR PLAY)

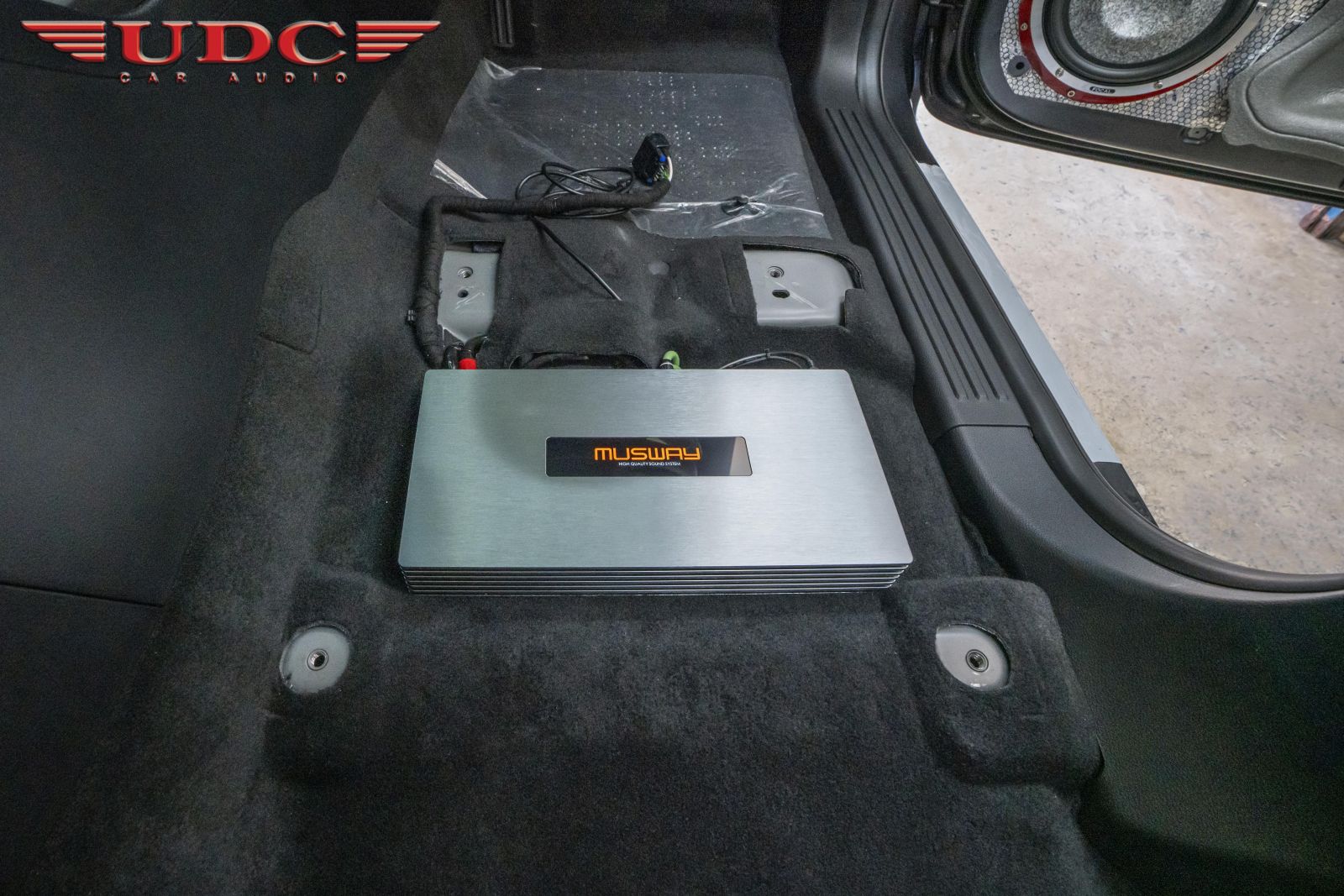

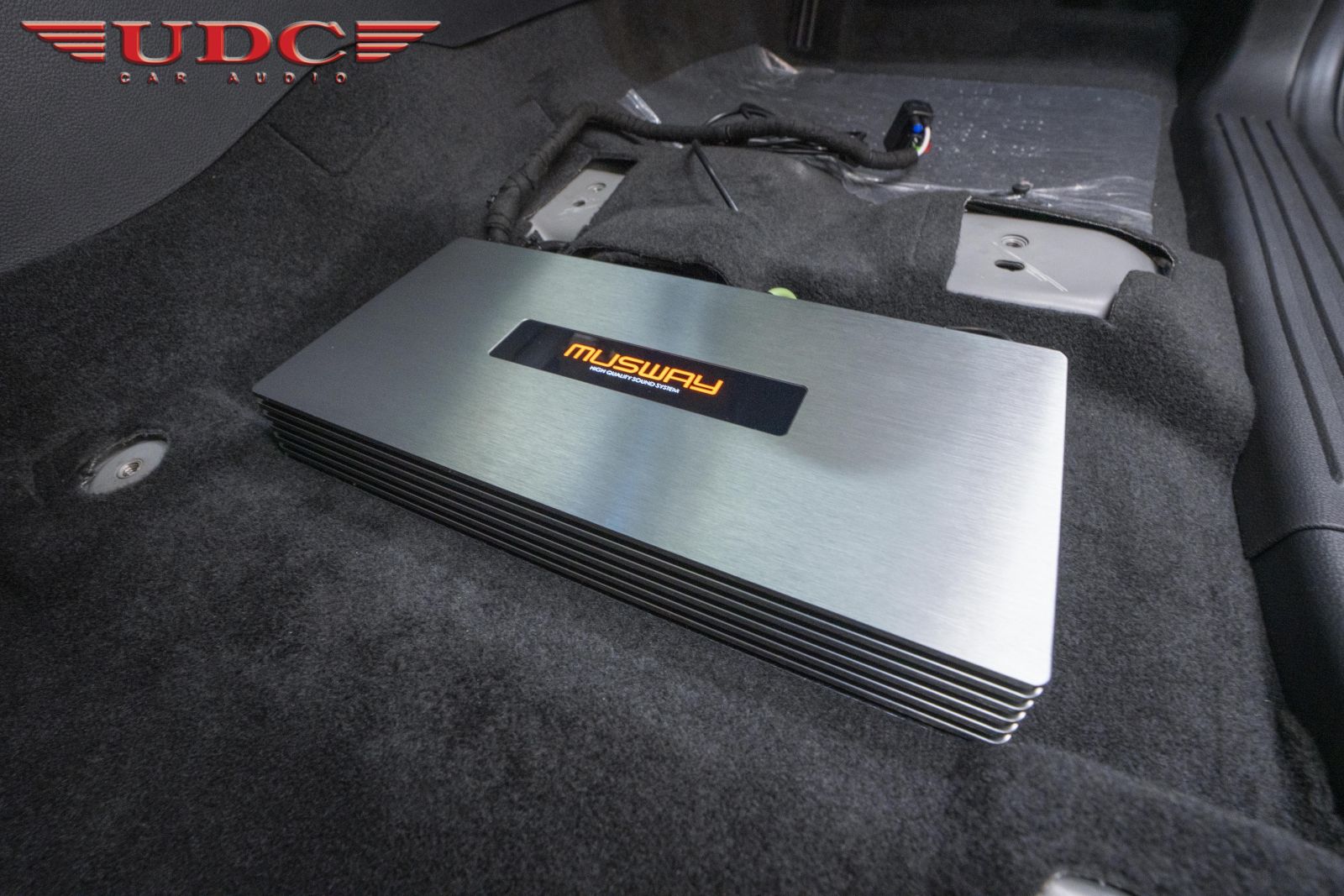

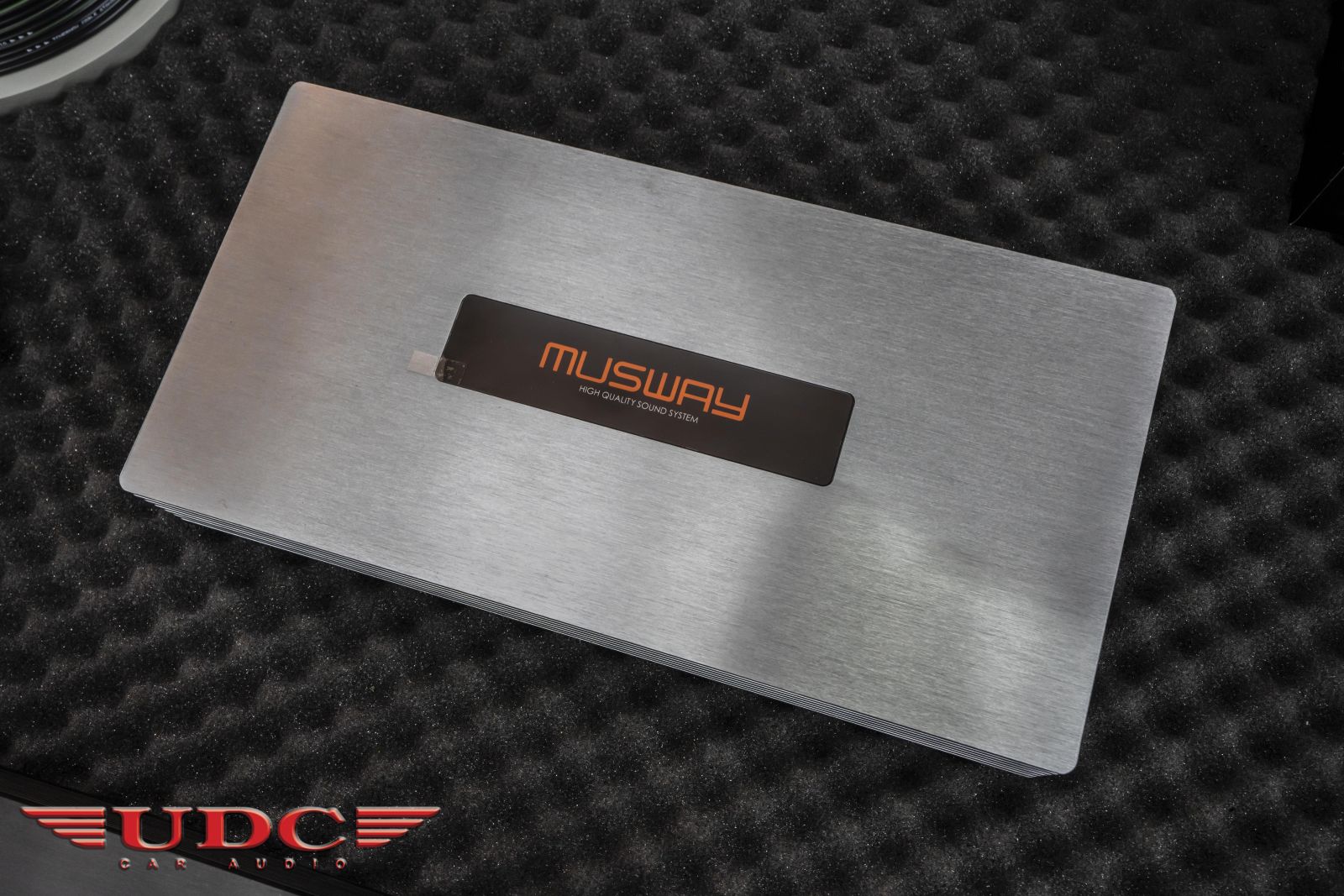

3. MUSWAY  M12 (AMP 12CH & DSP 16CH) (F,R)


4. MUSWAY  DRC


5.  FOCAL UTOPIA M TBW  (TW) (F)

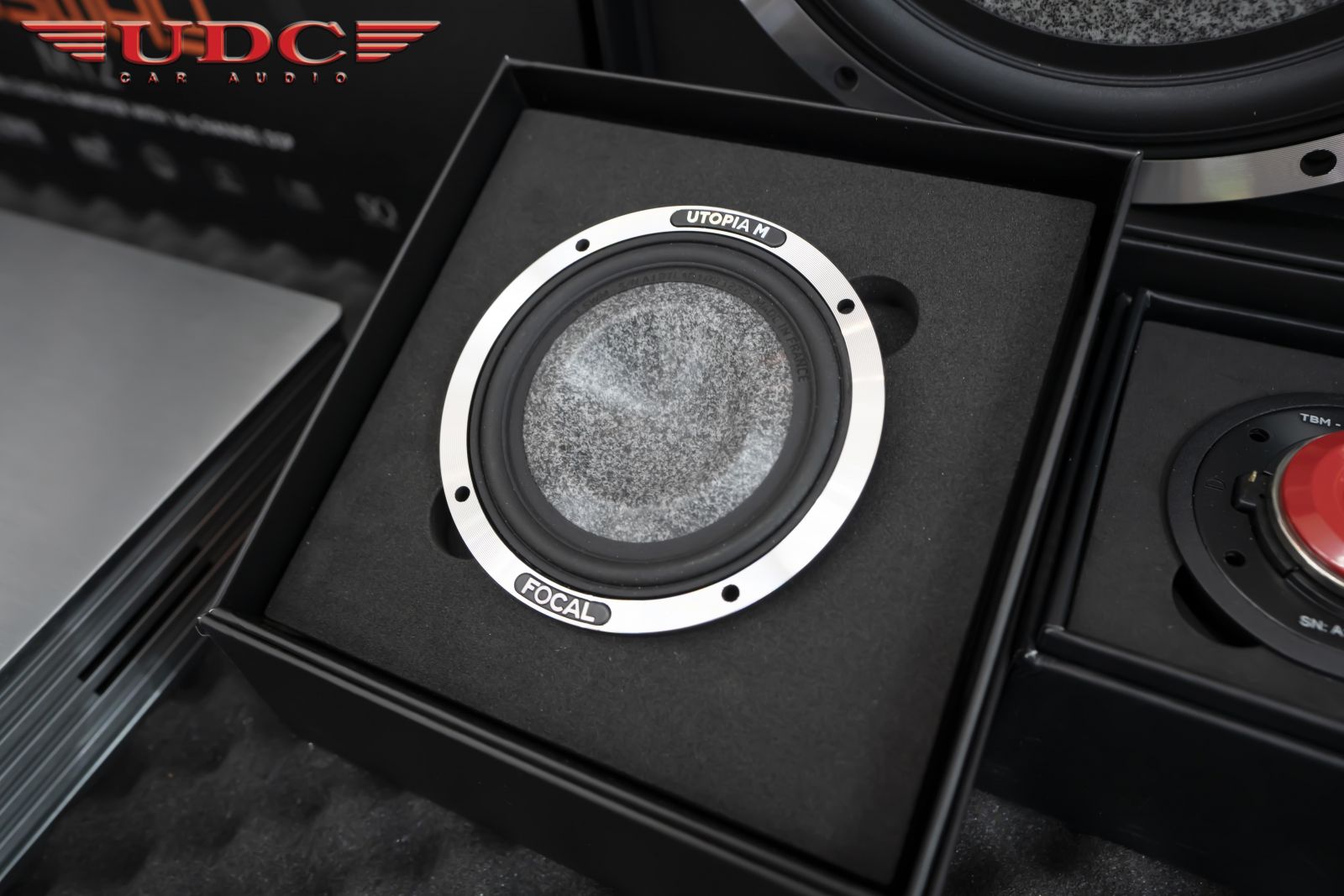

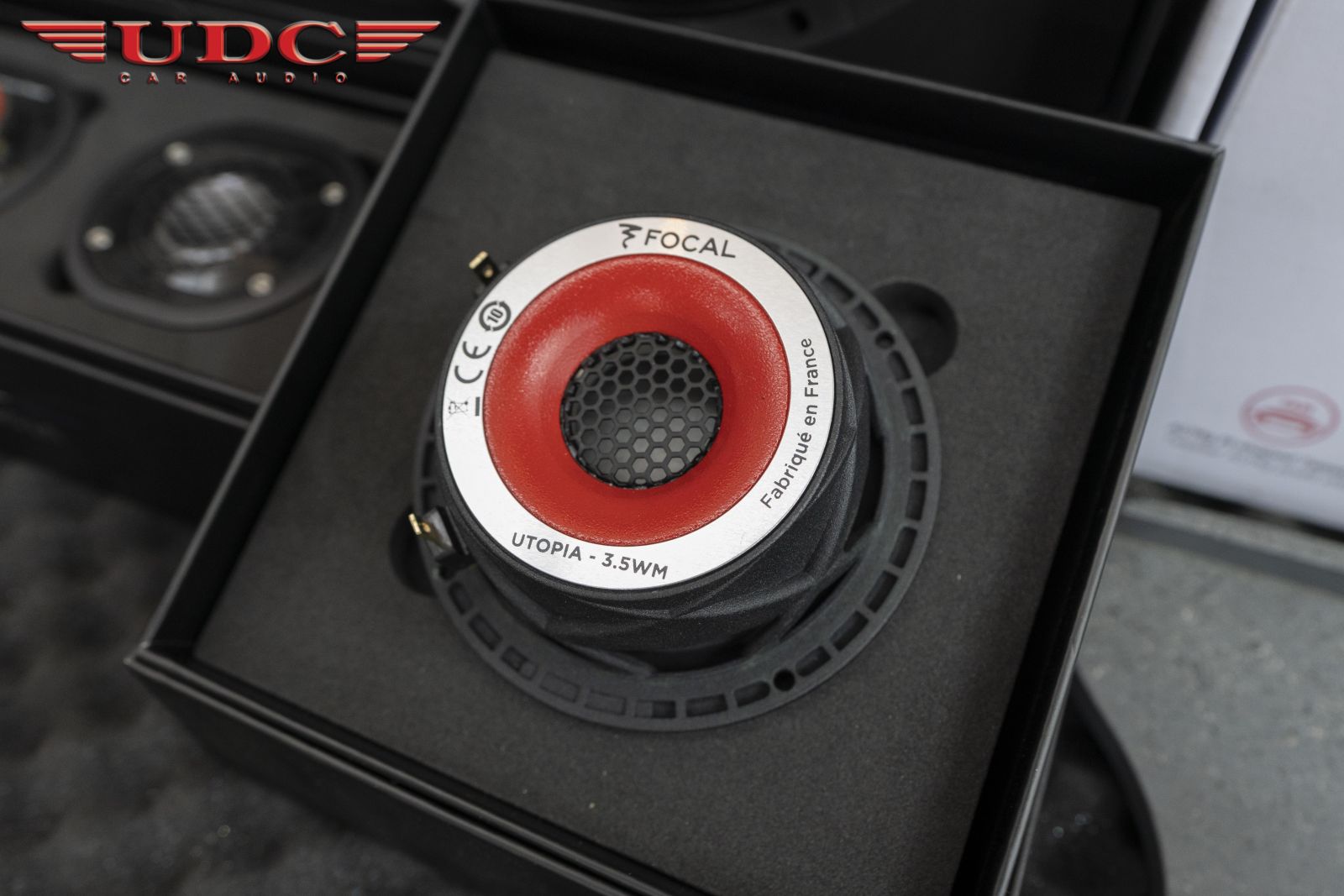

6.  FOCAL UTOPIA M 3.5WM  (MB) (F)


7.  FOCAL UTOPIA M 8WM  (TW) F)

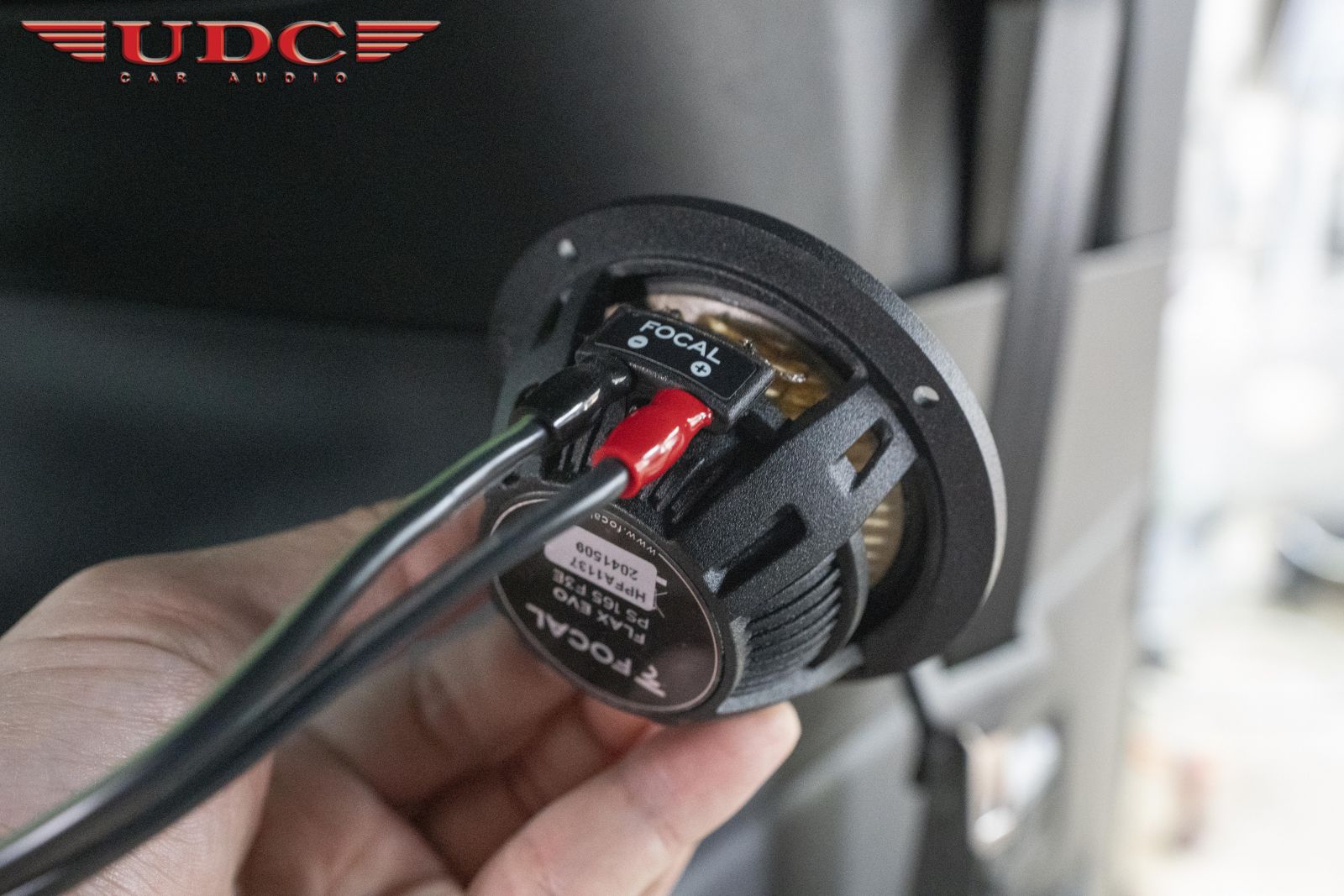

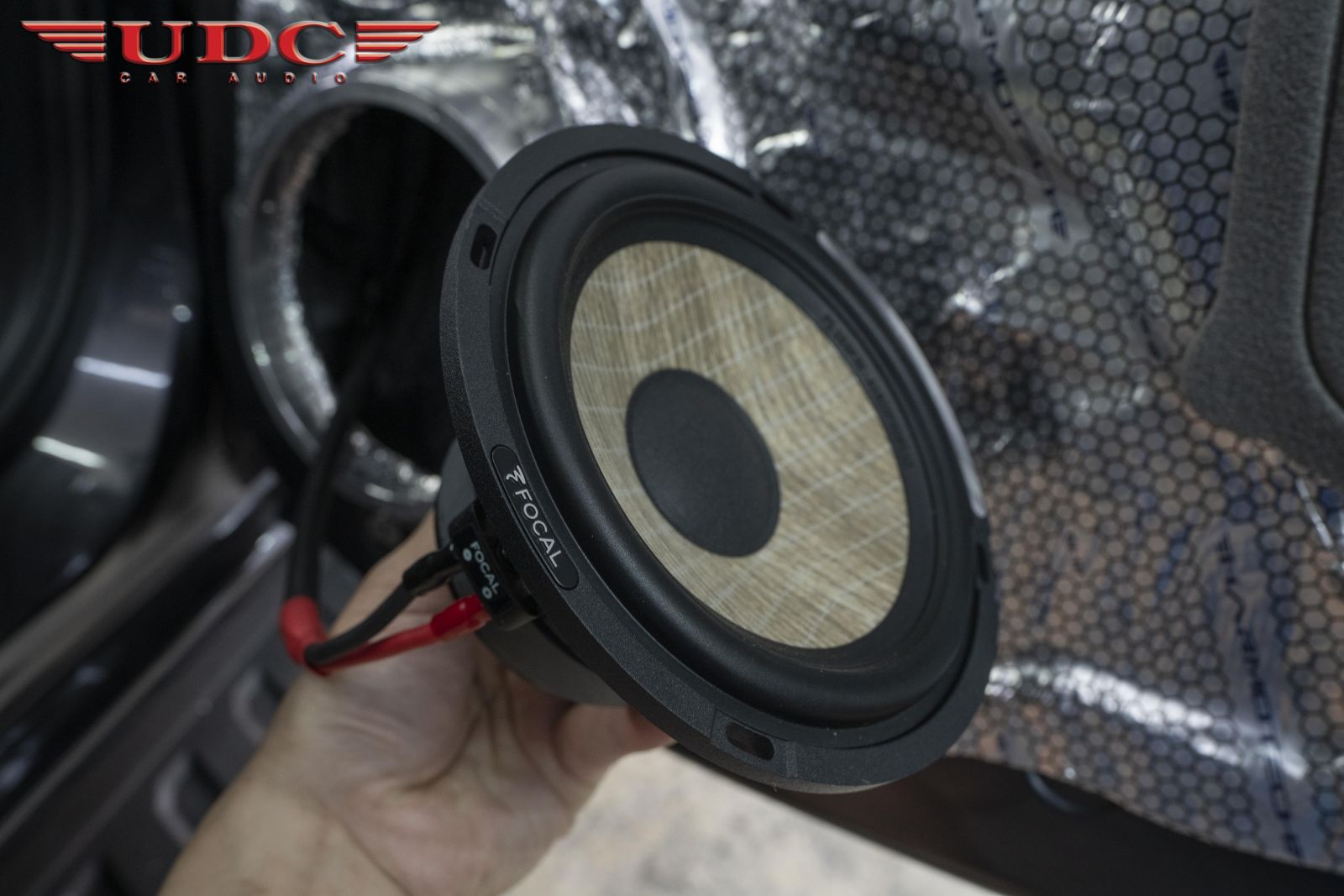

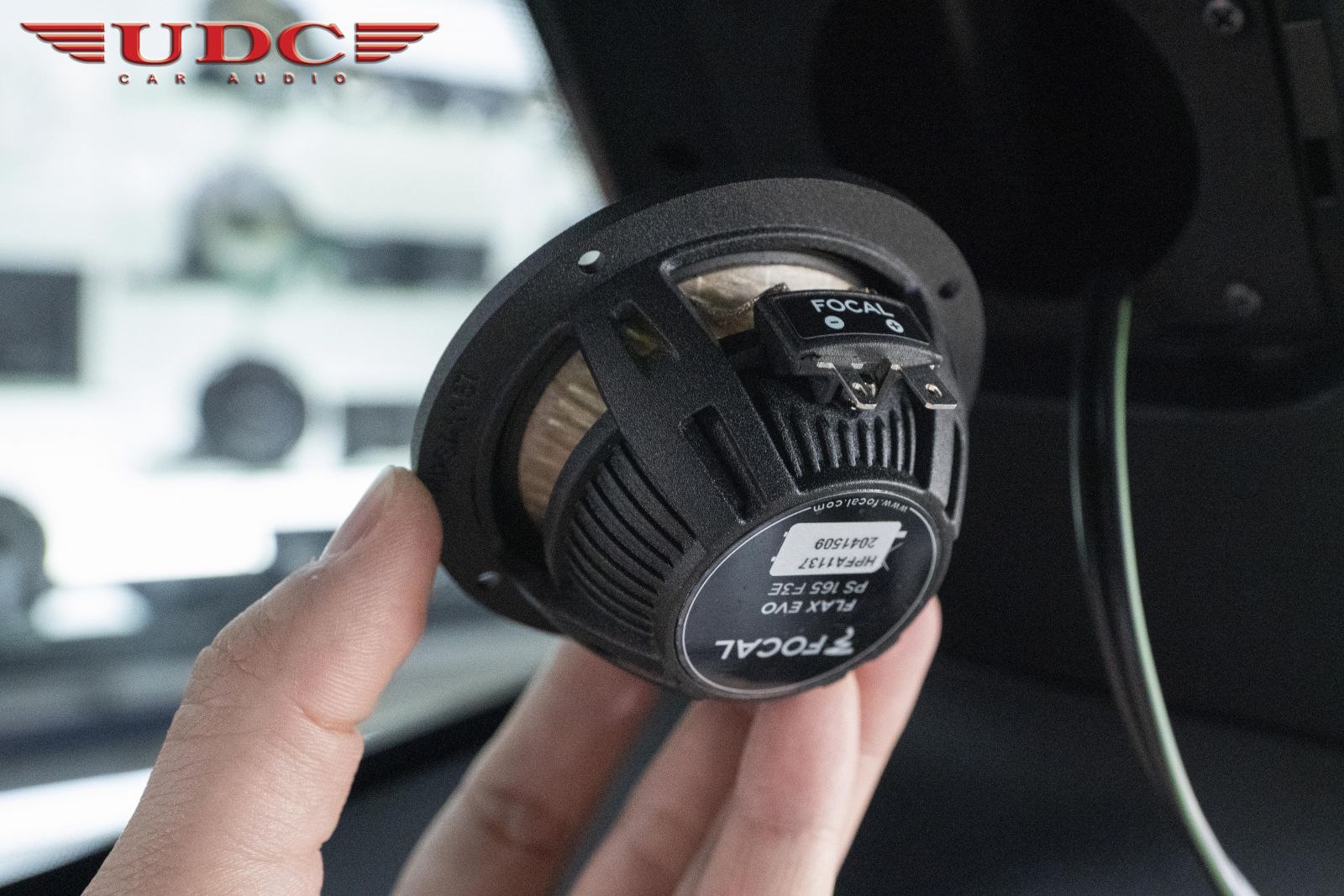

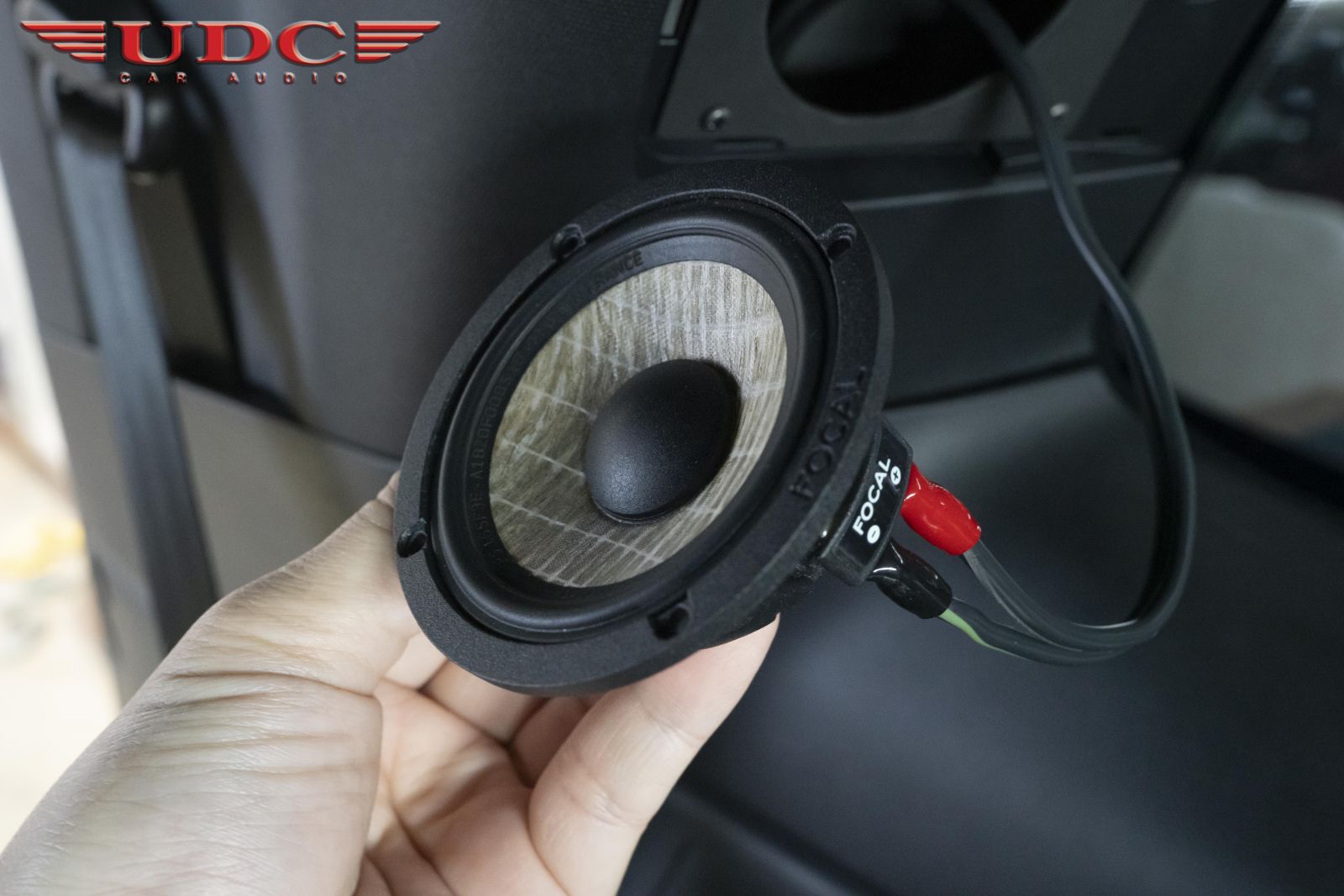

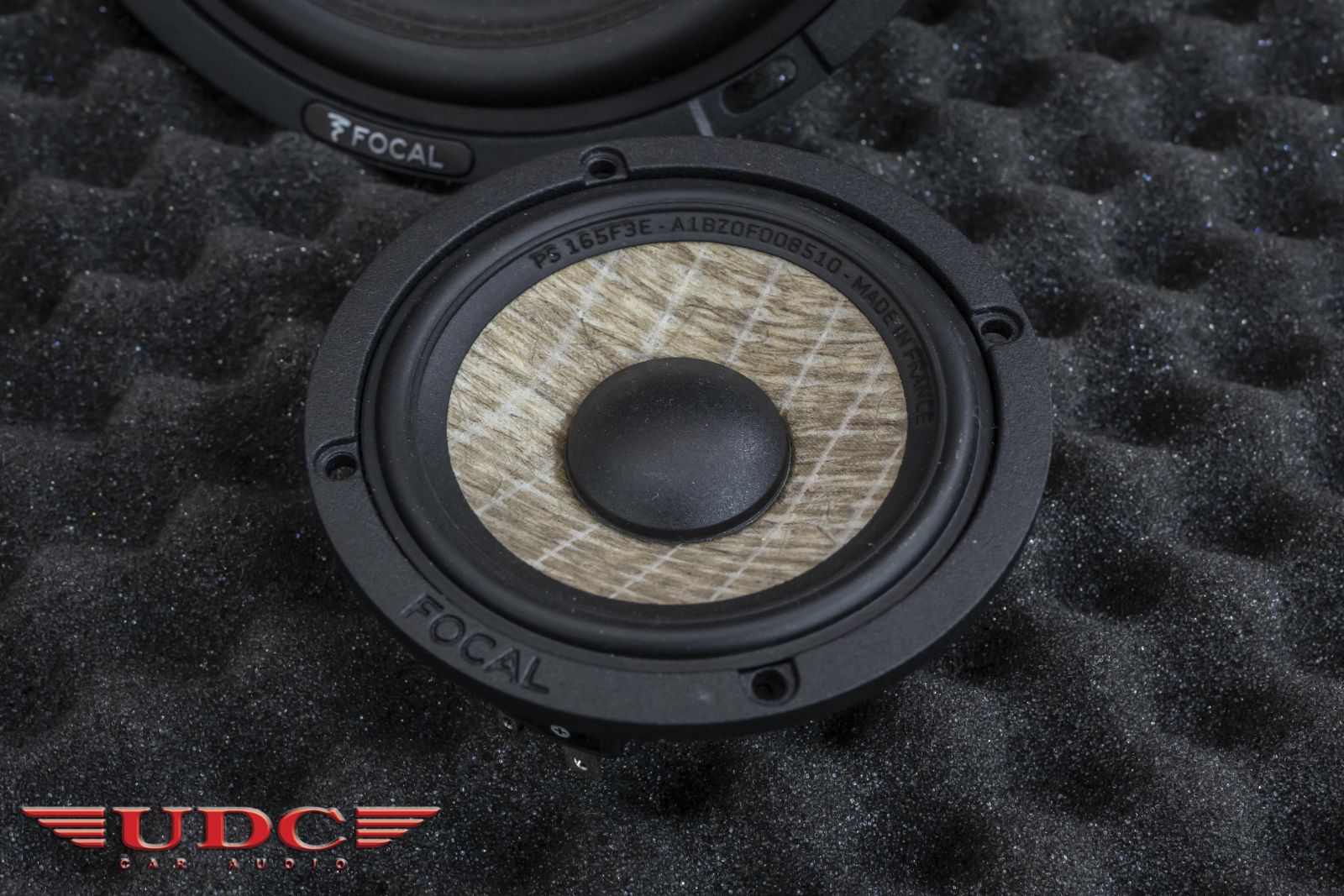

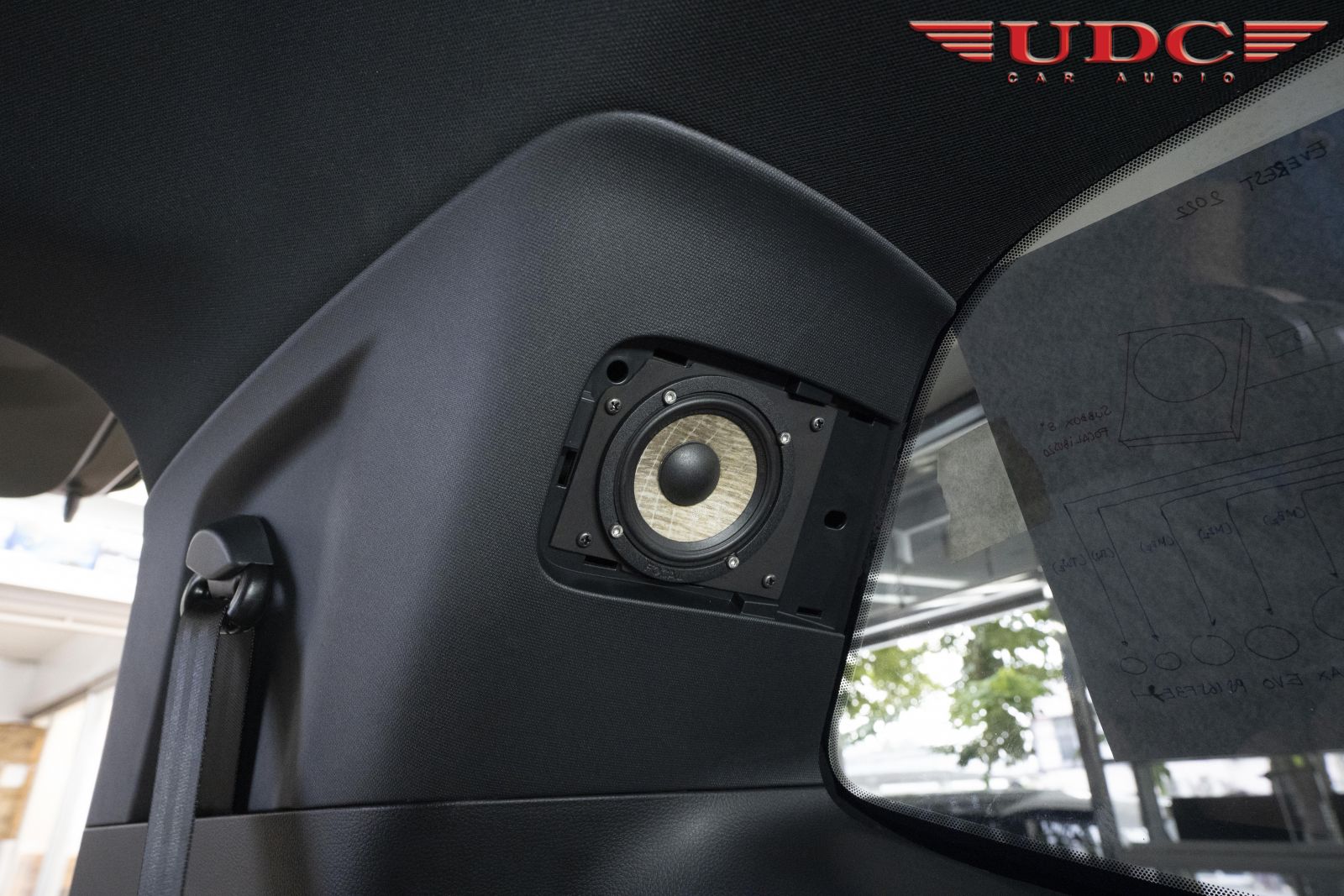

8.  FOCAL FLAX EVO PS165F3E  (R)


9.  FOCAL INSIDE iBUS20  (SUB)


10. แผ่น Damp  HARMOTECH   2 Layer ที่ประตูหน้า,หลัง


11.  ZENISS  ZClu8 ฐานรองลำโพงแบบ กันน้ำ+เชื้อรา (F)


12.  ZENISS  ZAlu6 ฐานรองลำโพงแบบ ALUMINIUM (F)


13.  ZENISS  Silent Sphere แผ่นกันเสียงก้องที่หน้าลำโพง


14.  ZENISS  หางปลาเข้าขั้วแบบทองเหลืองชุบทอง 24K




ชุดสาย TCHERNOV CABLE ทั้งระบบ

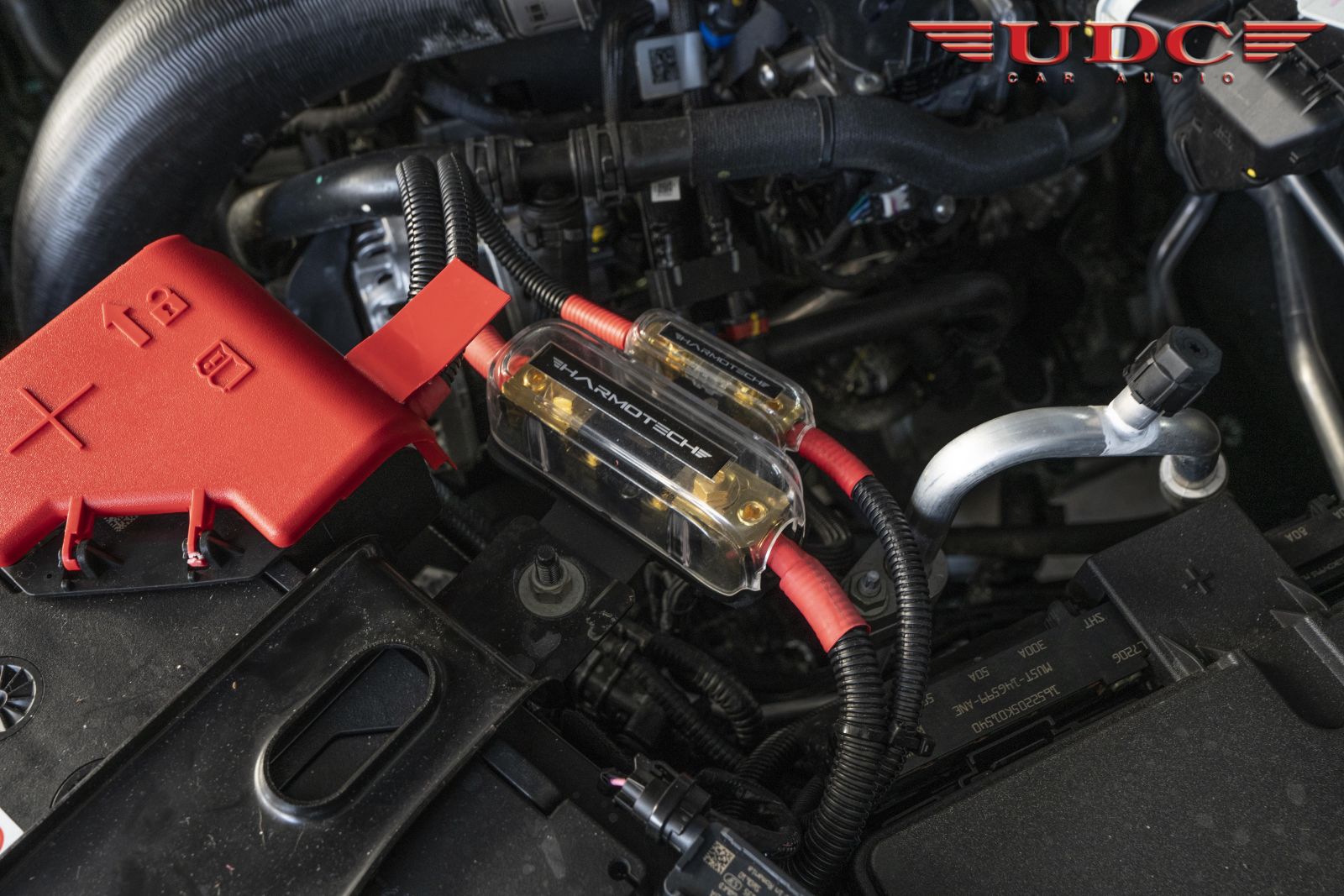

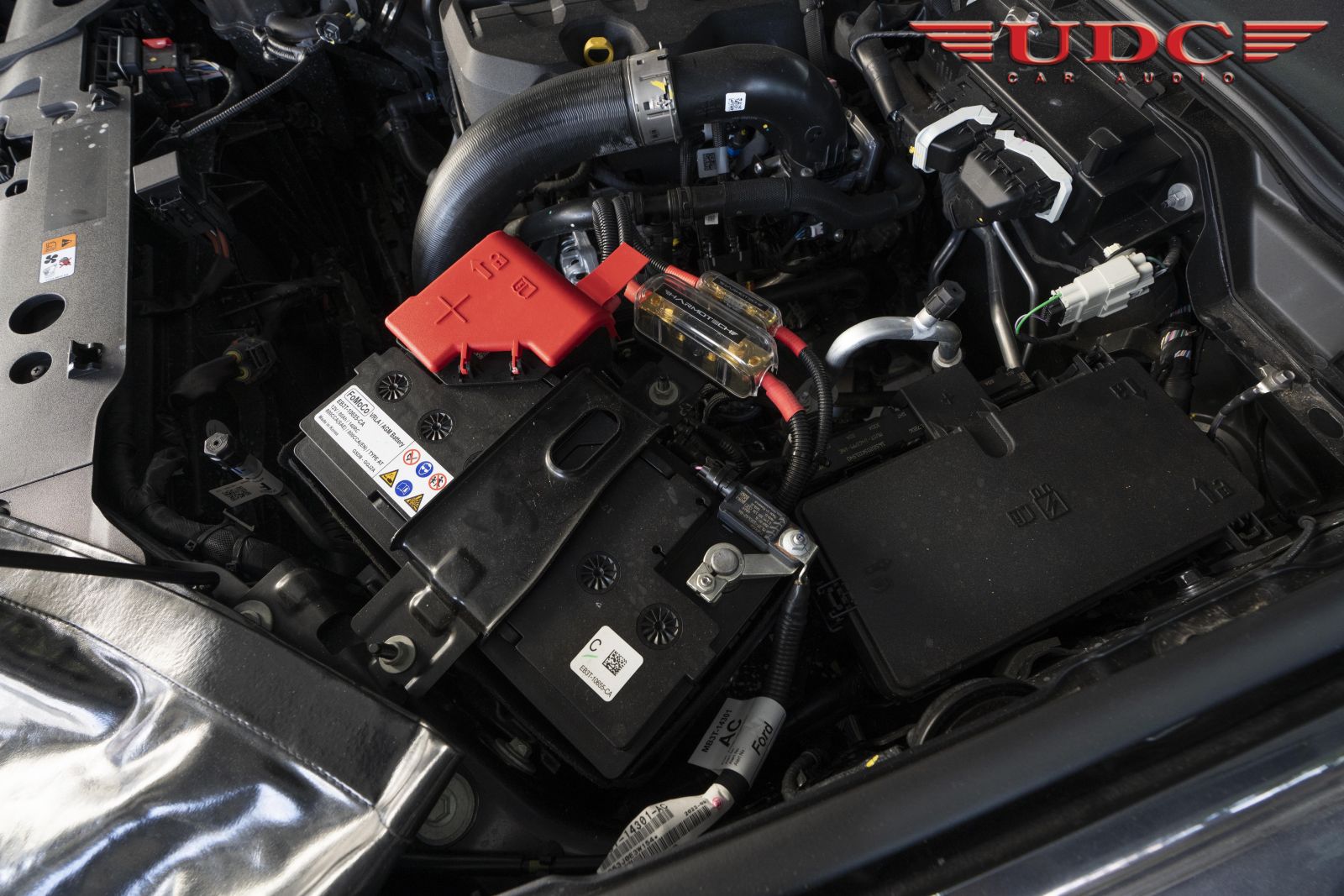

15. สายไฟ STANDARD 4 POWER 4AWG (BRC)


16. สายไฟ MOUNTING WIRE (REMOTE) (BRC)


17. สายลำโพง  STANDARD 2 IC  (F,R) (14WWG) (BRC)

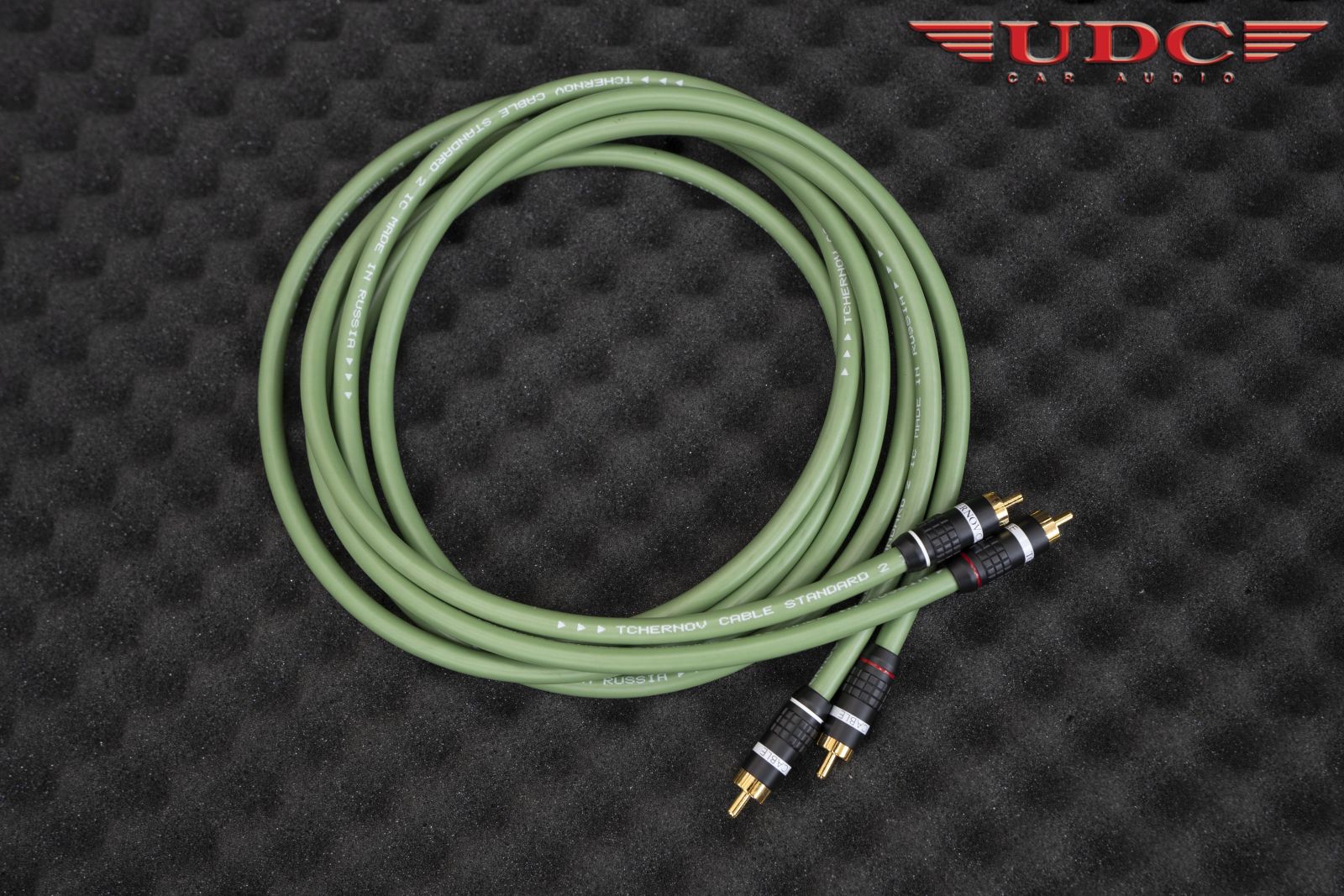

18. สายสัญญาณ STANDARD 2 IC 2.65M


19. บัดกรีเข้าอุปกรณ์ต่างๆ ทั้งระบบด้วยตะกั่วเงิน TCHERNOV SFS/AG Super Flux Silver Solder for Audio

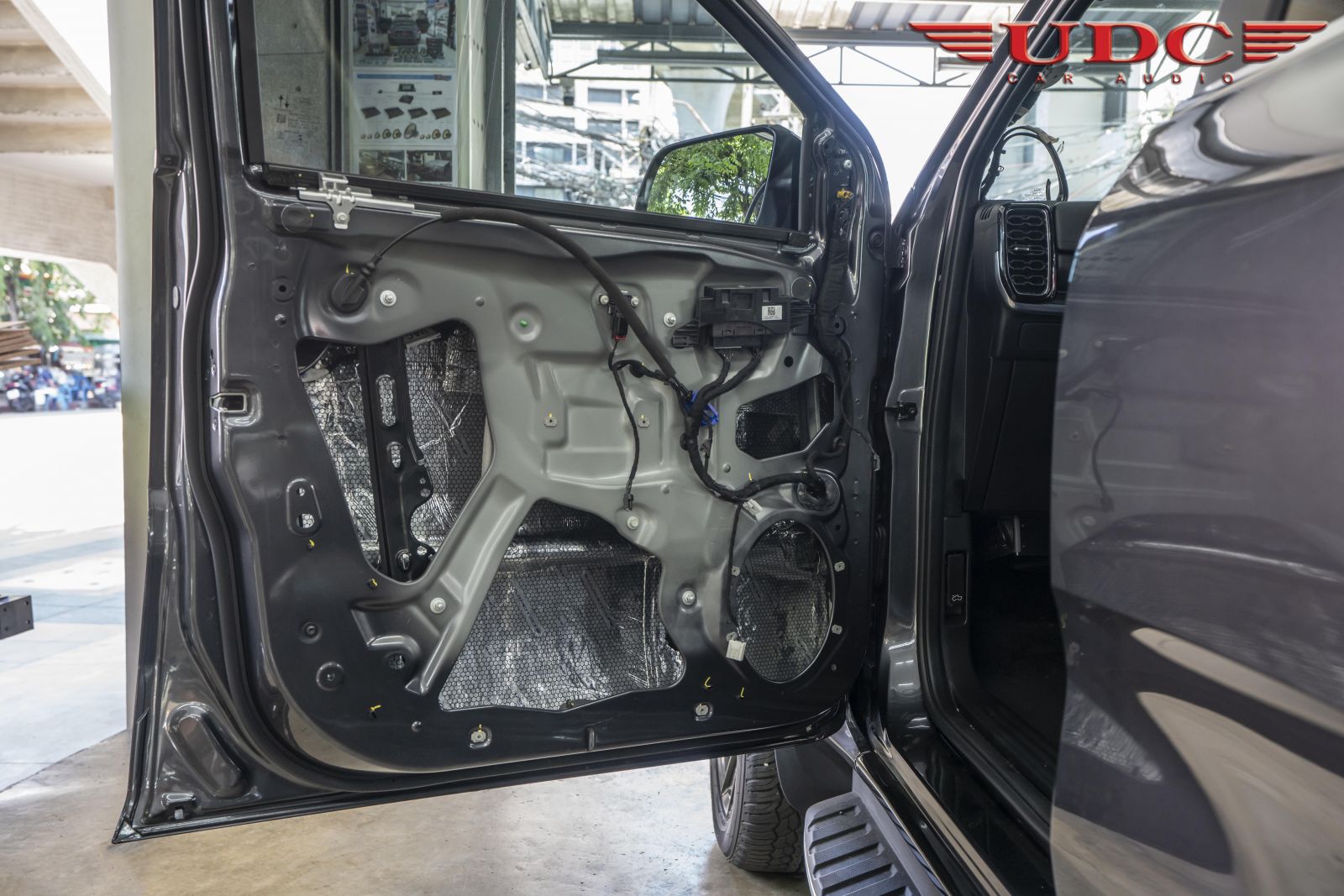

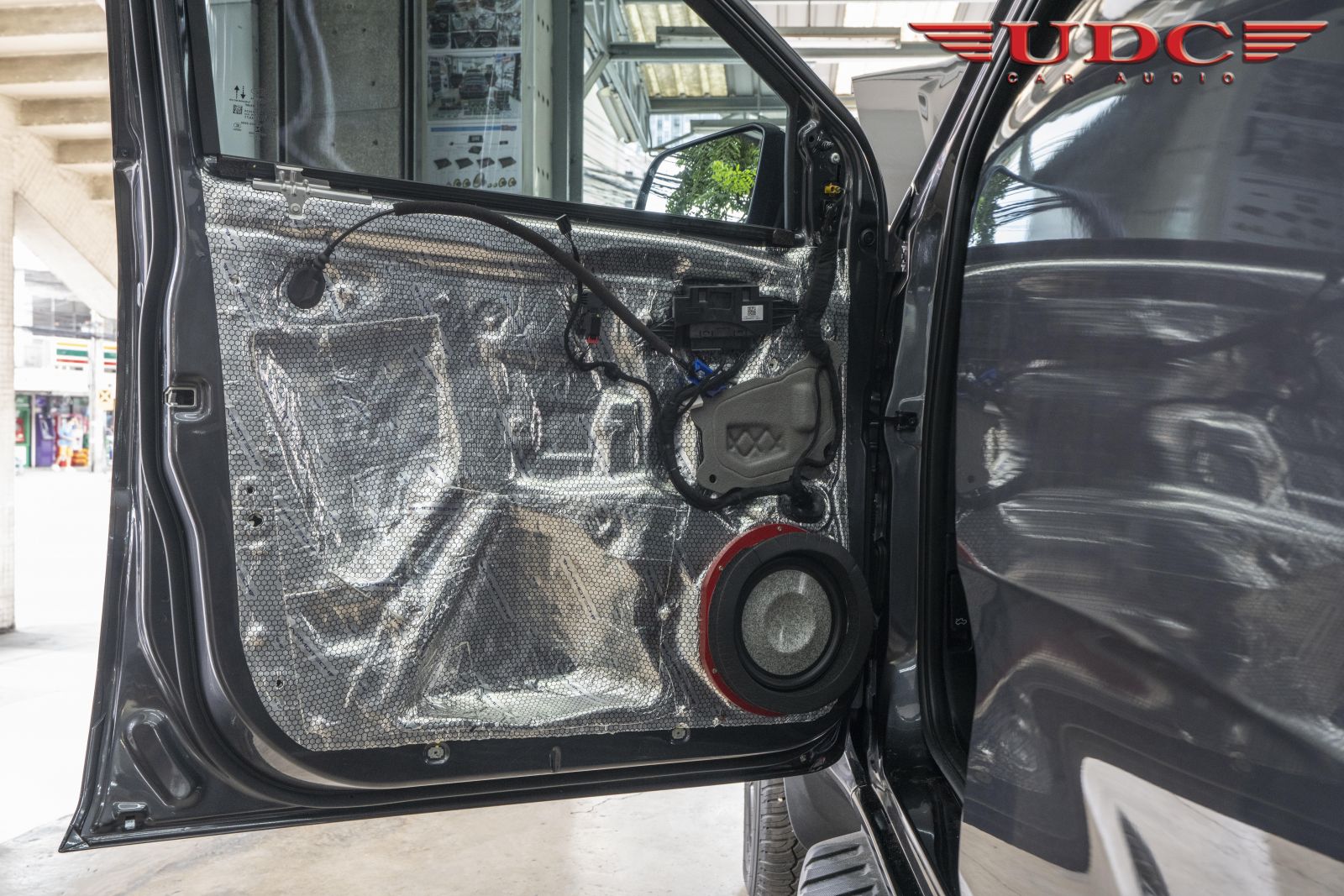

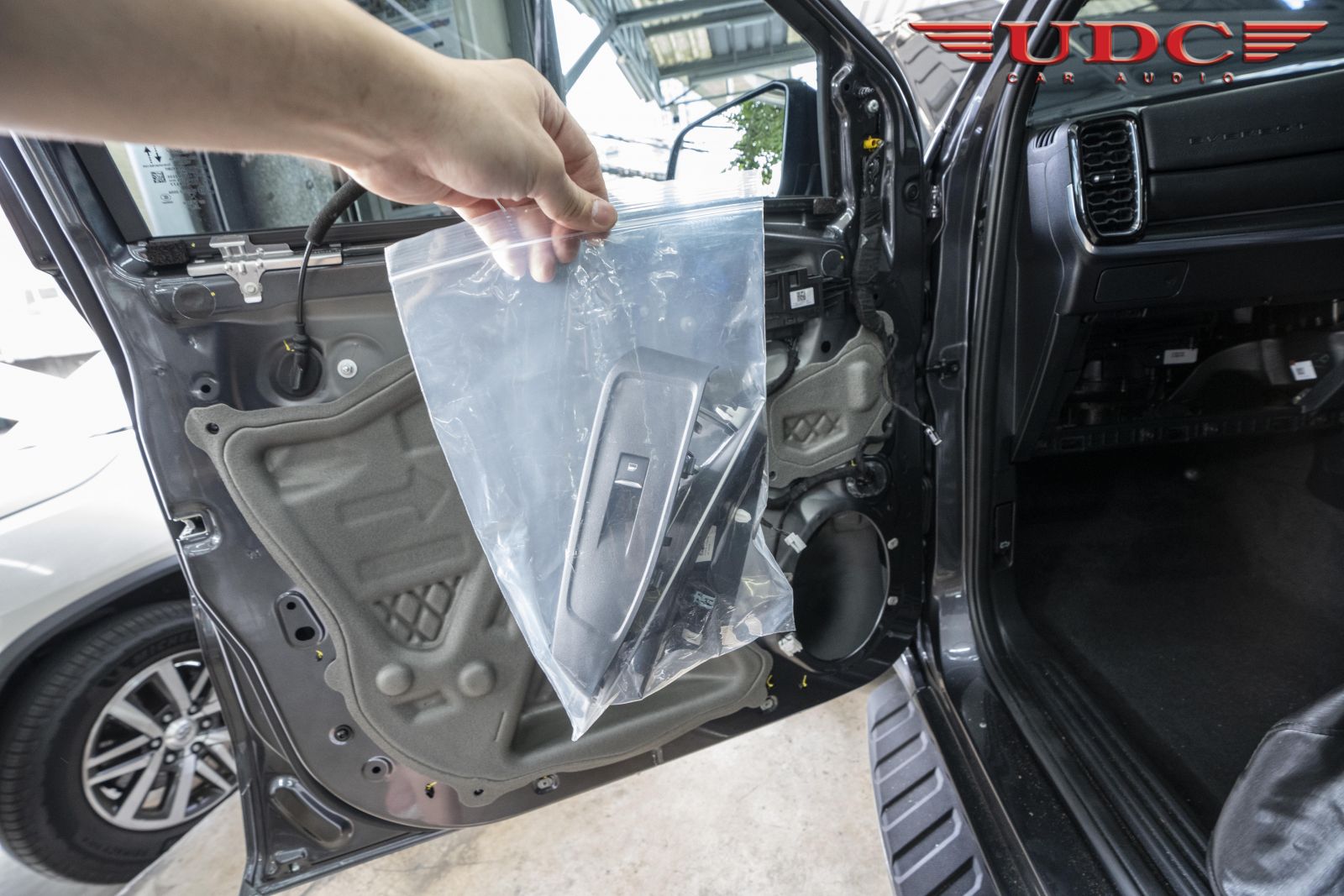

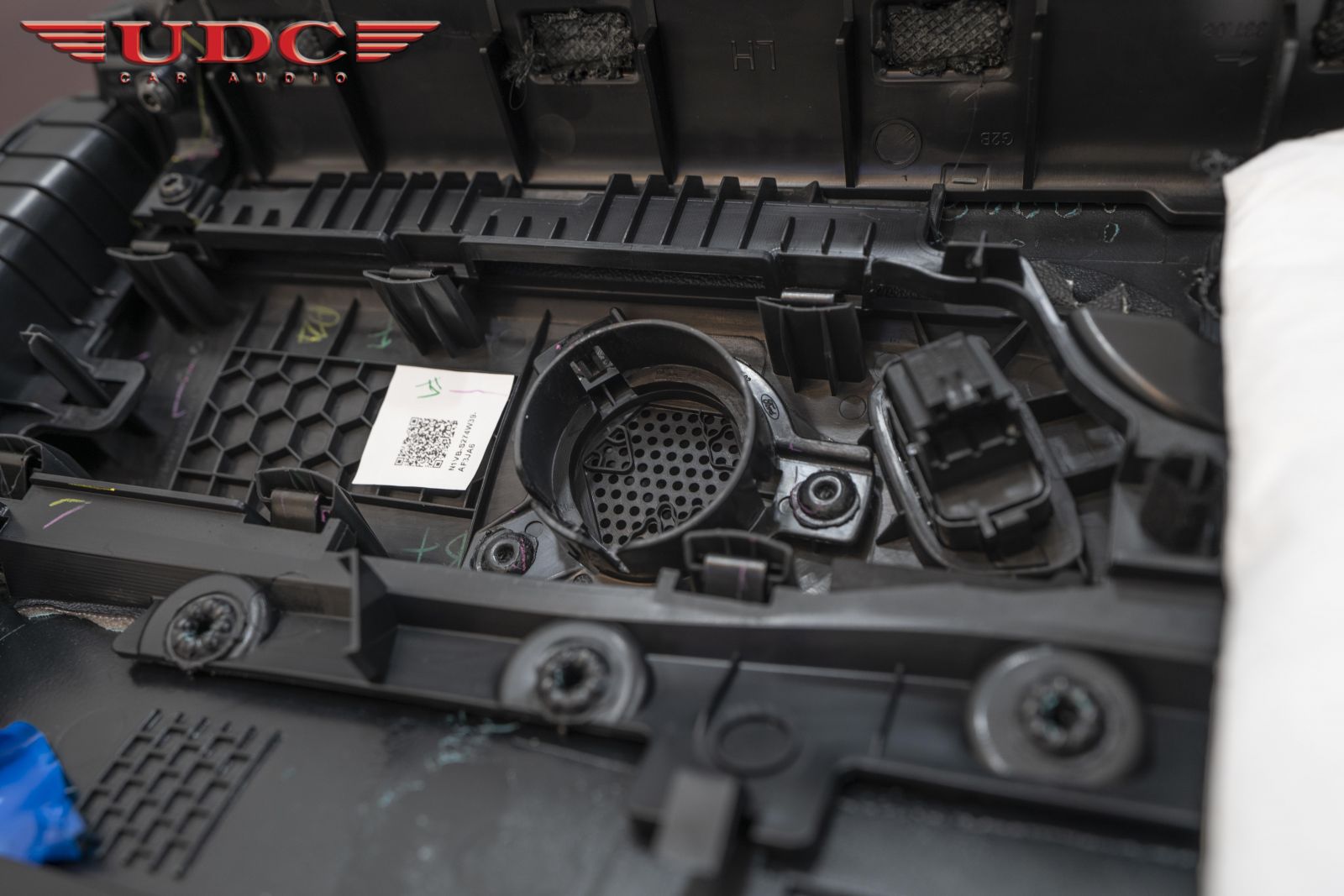

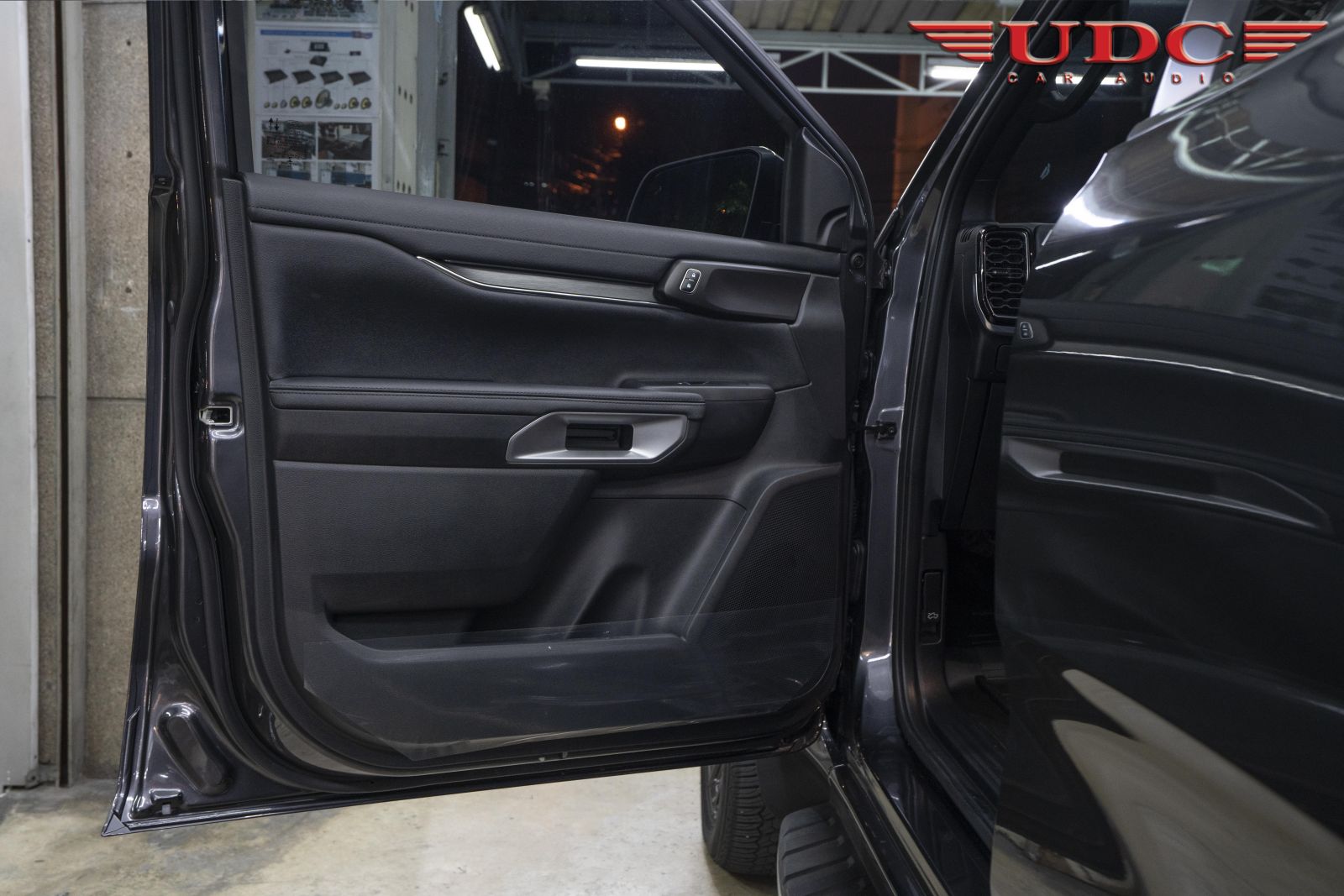

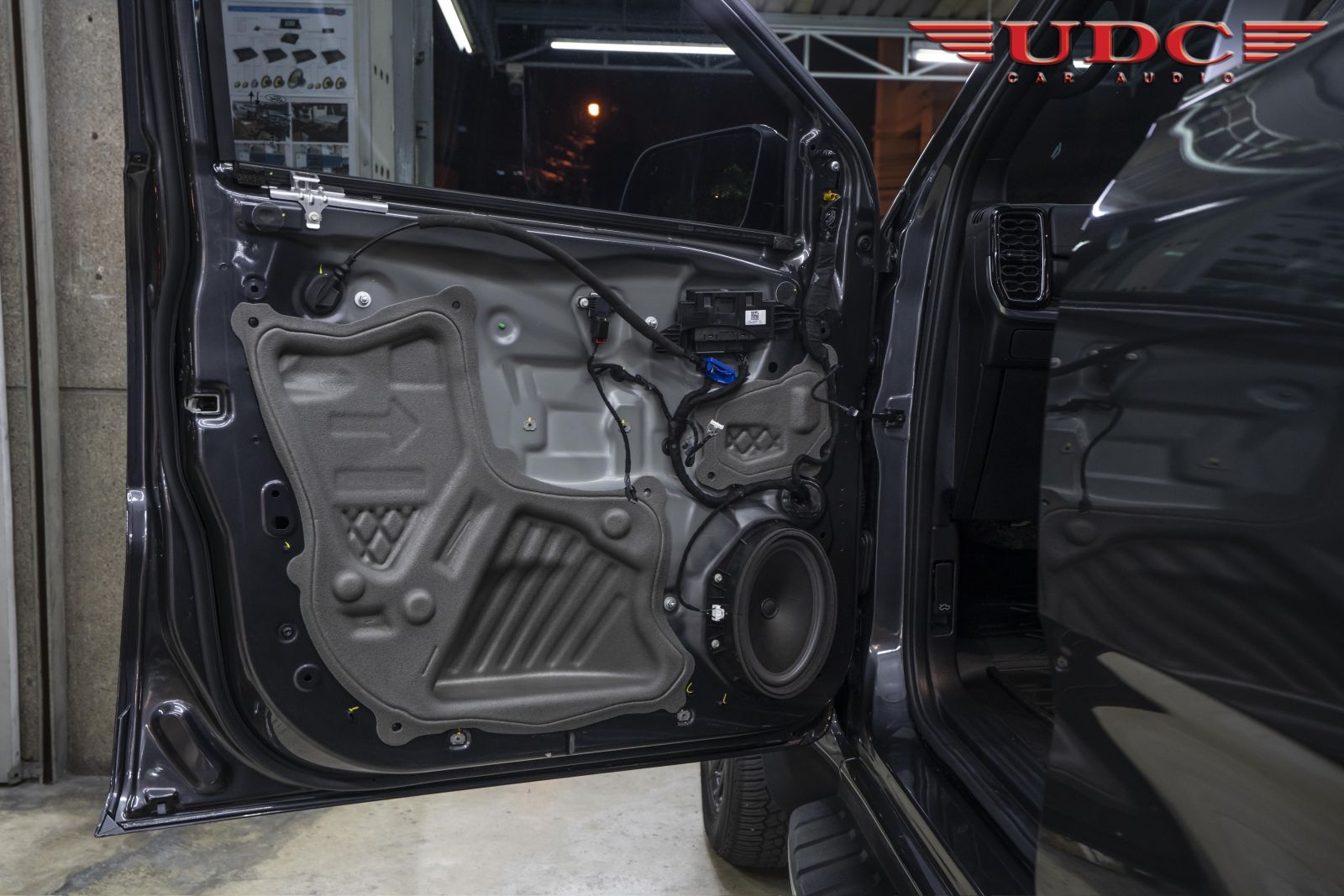

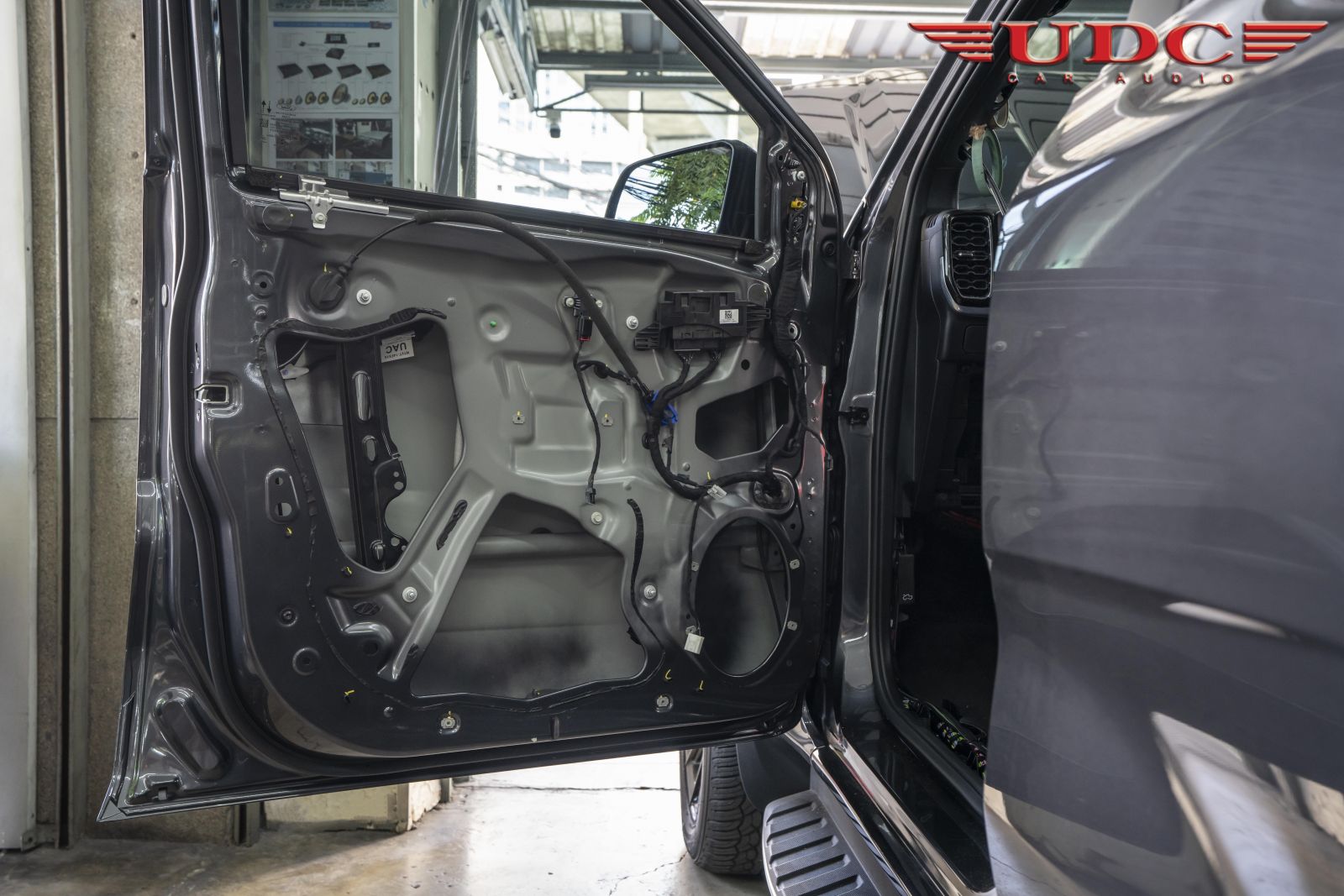

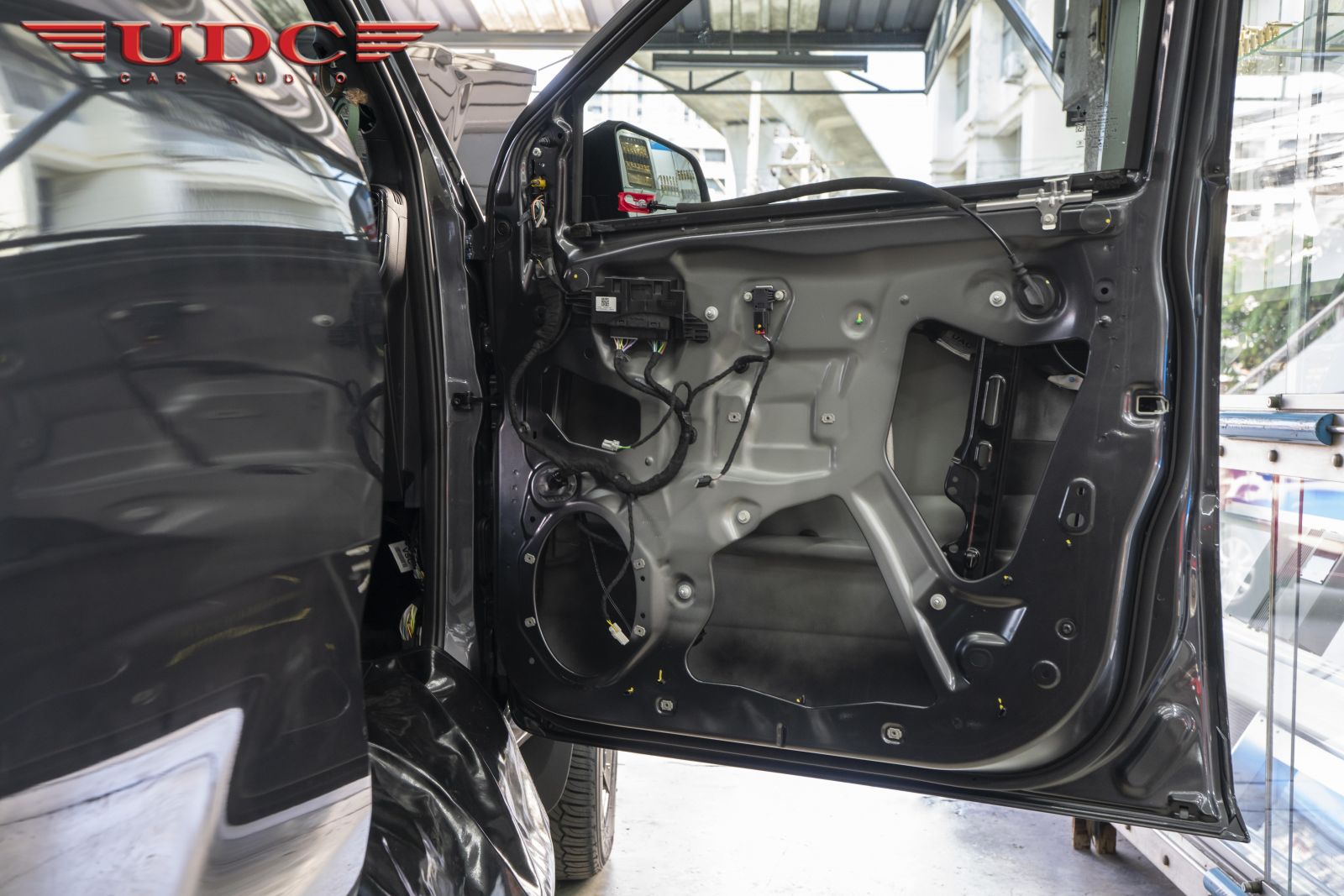

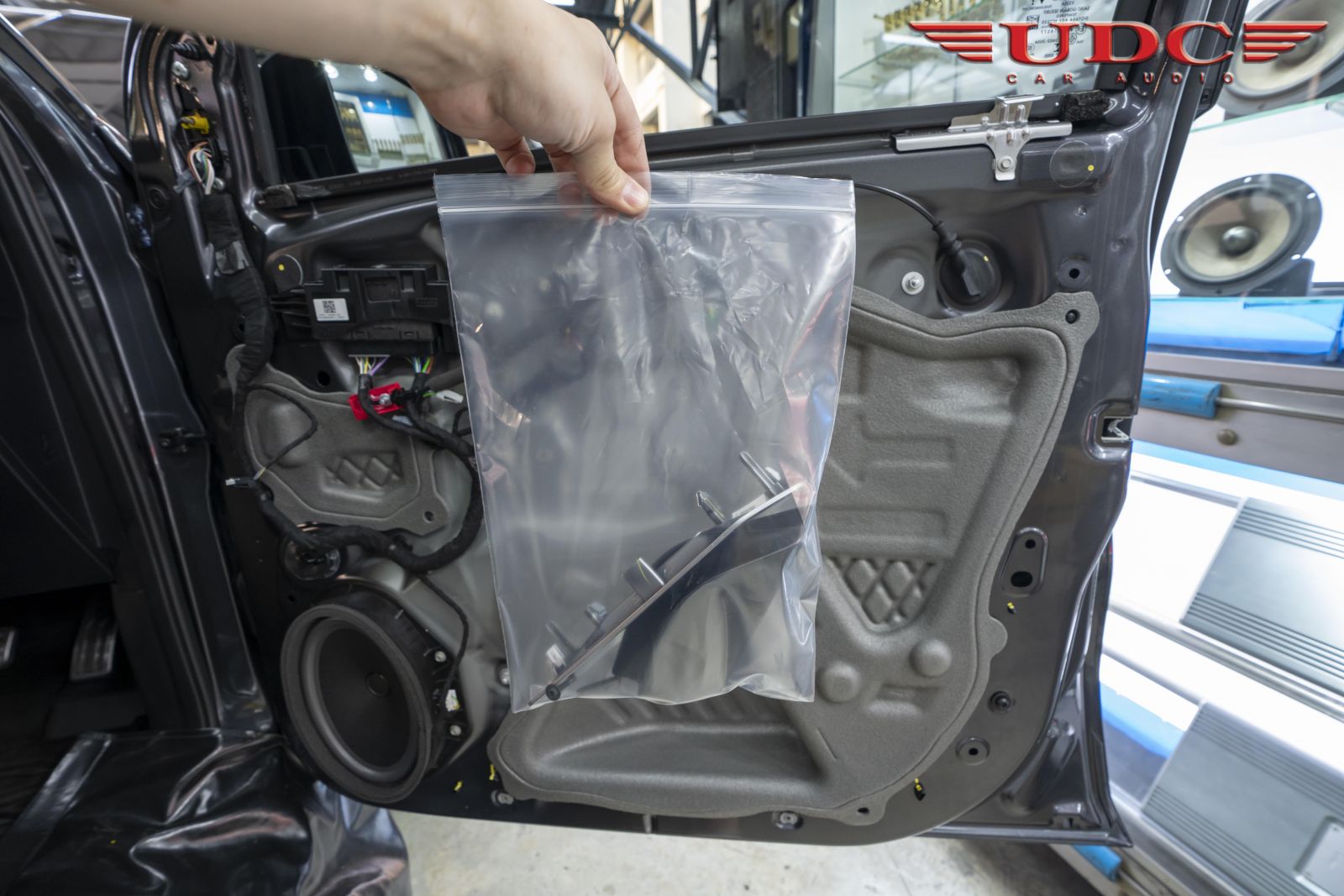

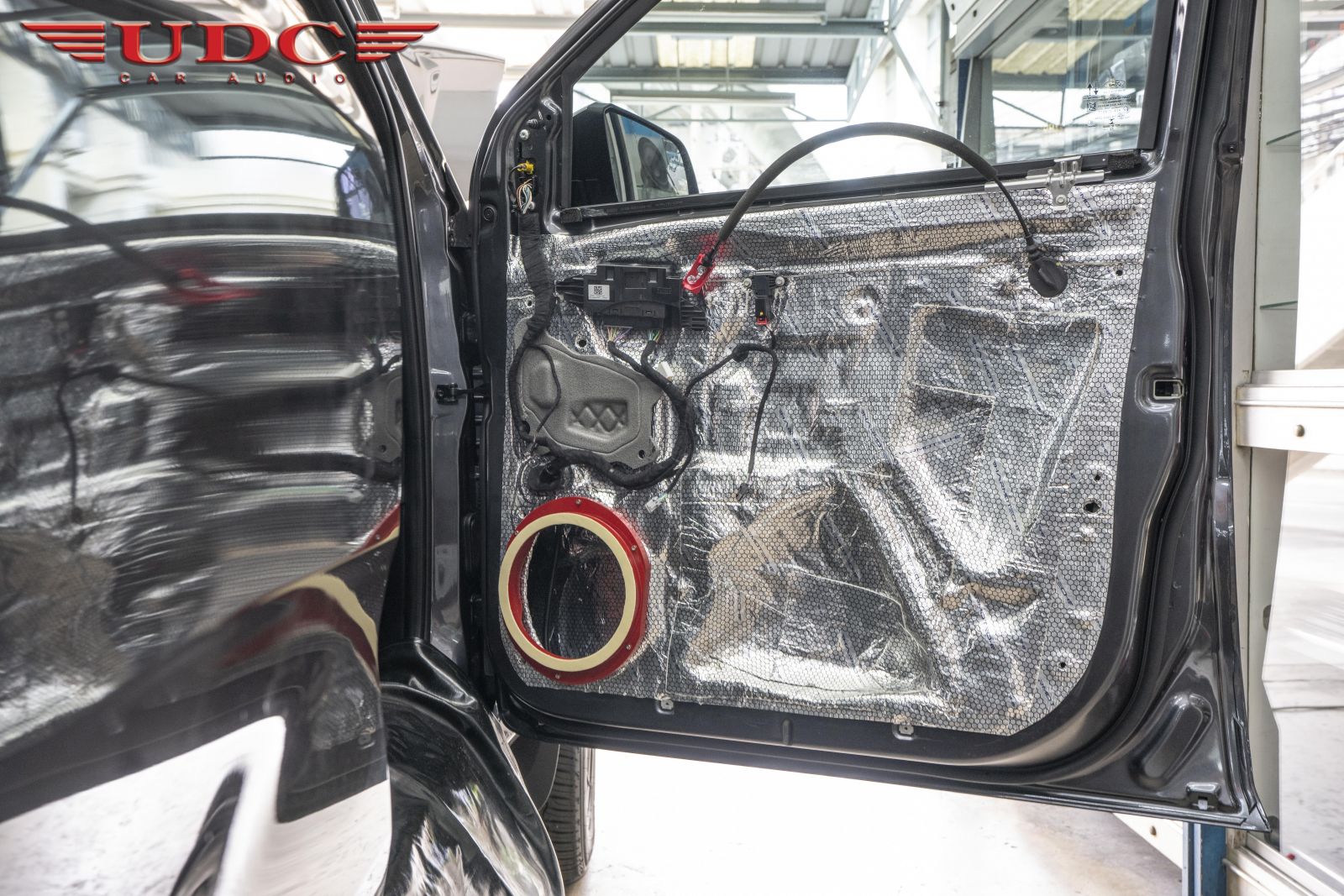

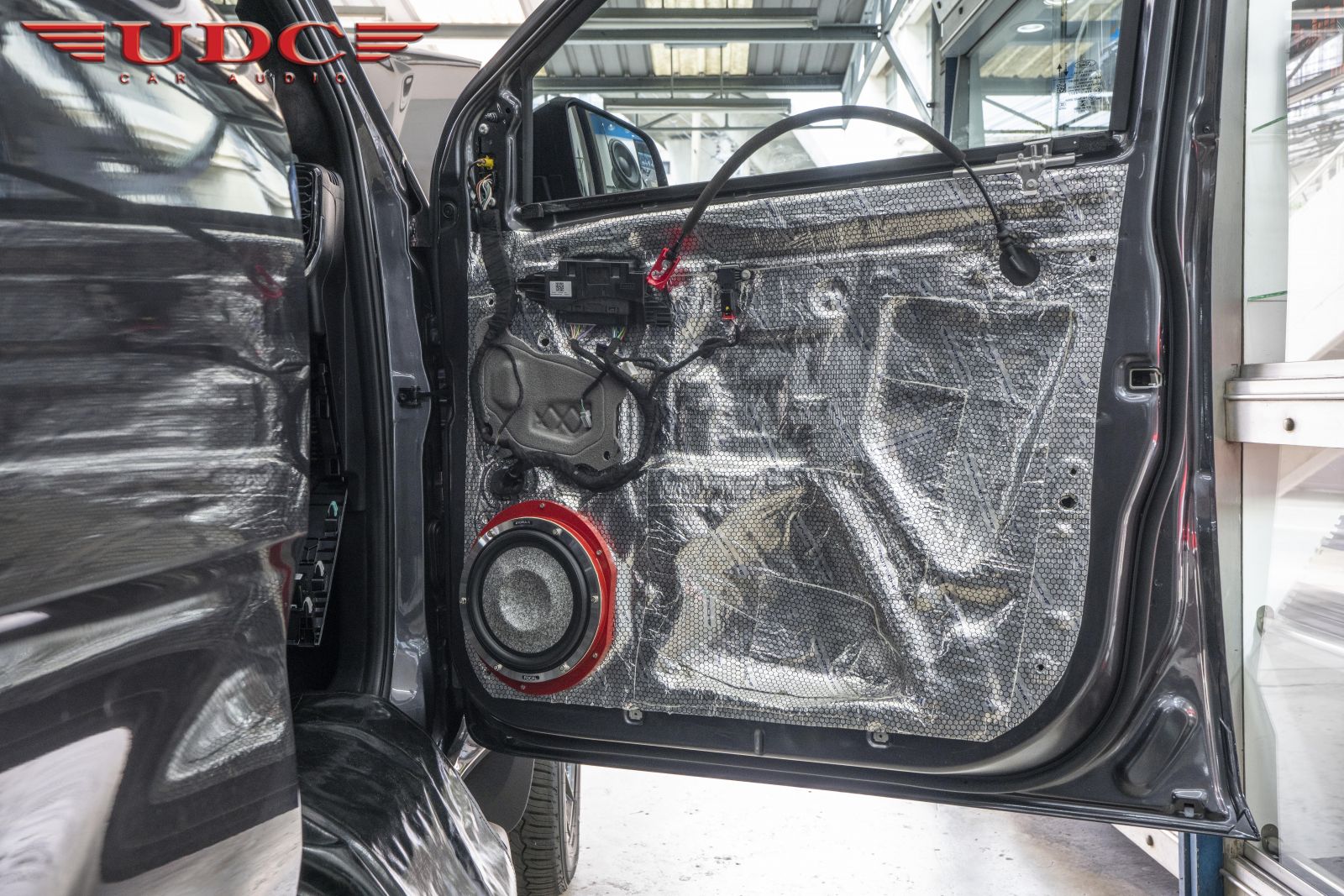

งานติดตั้ง SOUND DAMPING ที่แผงประตูหน้ารถด้านหน้าซ้ายกันครับ


สำหรับงาน Damp ที่แผงประตูหน้าซ้ายของ FORD EVEREST คันนี้ ด้วยแผ่น Damp HARMOTECH ที่ Damp


ทั้งด้านในและด้านนอก ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp


แนบสนิทจนขึ้นเป็นโครงสร้างเหล็กของตัวรถ และในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น


ทำให้สามารถ ลดเสียงรบกวนต่างๆ ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆ ของเสียงเพลงในรถมากขึ้น




















ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp ให้แนบสนิทจนขึ้นเป็นโครงสร้างเหล็ก

ของตัวรถ โดยในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น ทำให้สามารถ ลดเสียงรบกวนต่างๆ

ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆของเสียงเพลงในรถมากขึ้น และยังสามารถ ลดความร้อนภายใน

ห้องโดยสาร เพิ่มความสุขขณะทำการขับขี่และการได้ยินคลื่นความถี่ต่างๆได้ดีมากขึ้น พร้อมกับเทคนิคเฉพาะในงาน DAMP

จากทางเราครับ





















ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp ให้แนบสนิทจนขึ้นเป็นโครงสร้างเหล็ก

ของตัวรถ โดยในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น ทำให้สามารถ ลดเสียงรบกวนต่างๆ

ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆของเสียงเพลงในรถมากขึ้น และยังสามารถ ลดความร้อนภายใน

ห้องโดยสาร เพิ่มความสุขขณะทำการขับขี่และการได้ยินคลื่นความถี่ต่างๆได้ดีมากขึ้น พร้อมกับเทคนิคเฉพาะในงาน DAMP


จากทางเราครับ

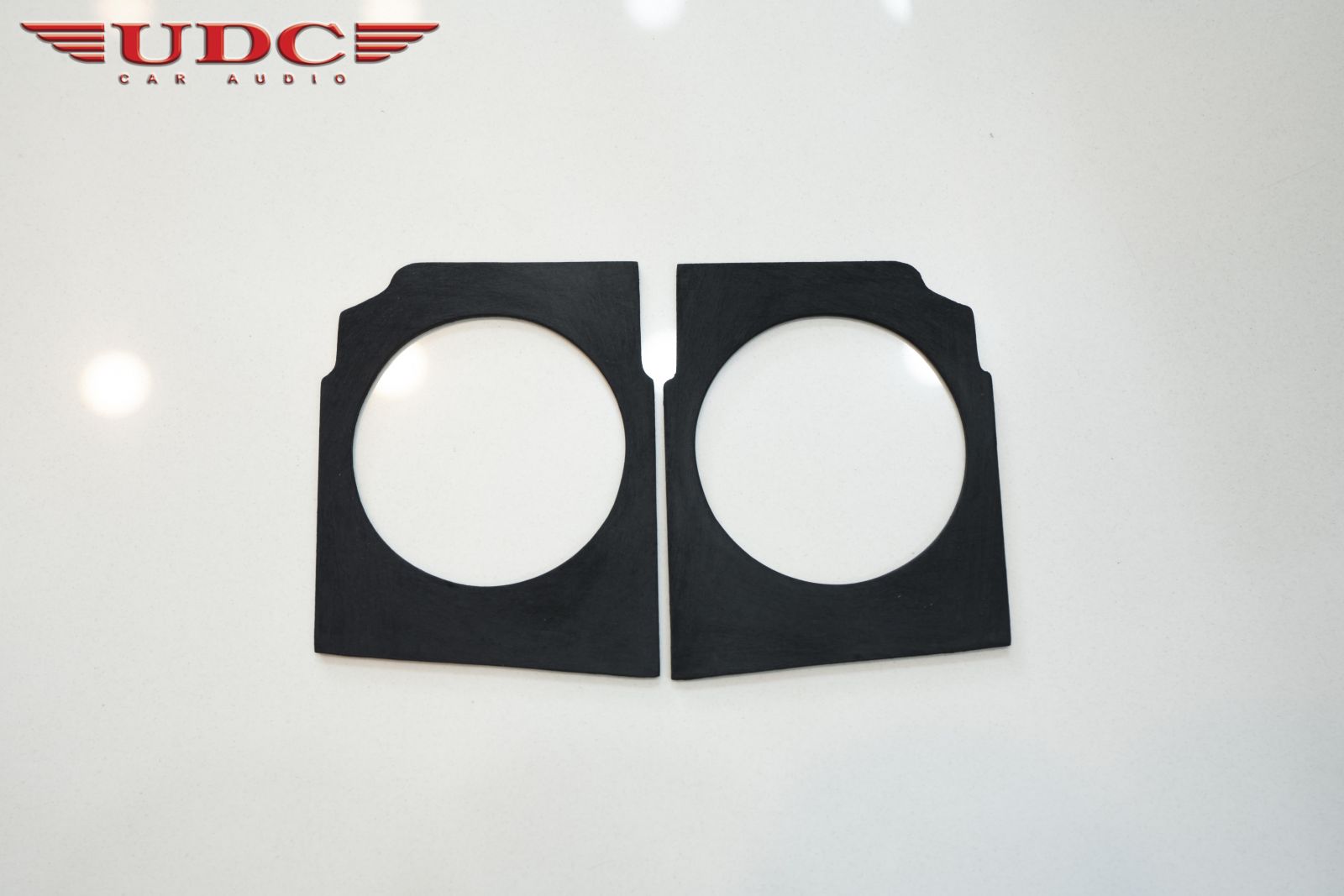

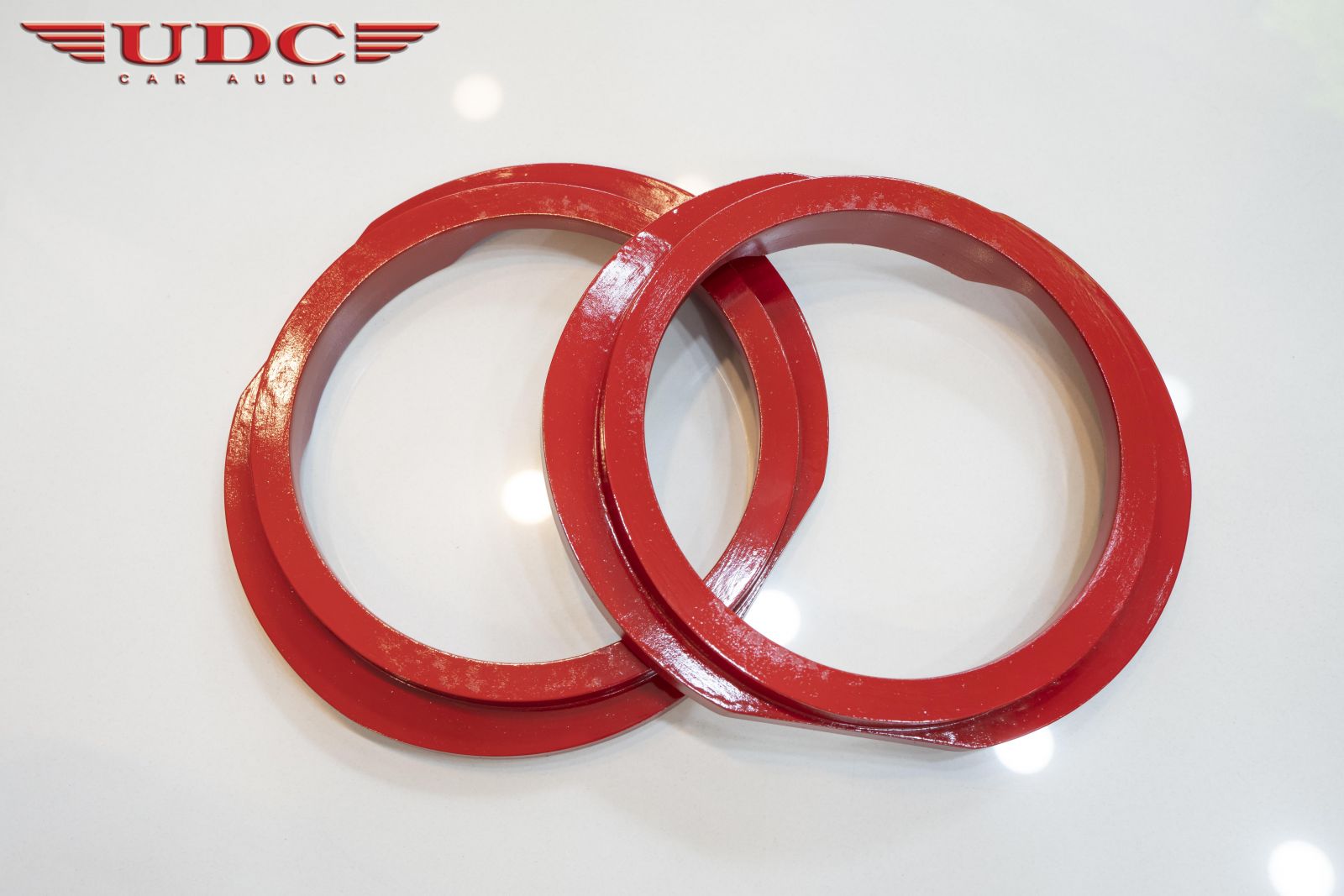

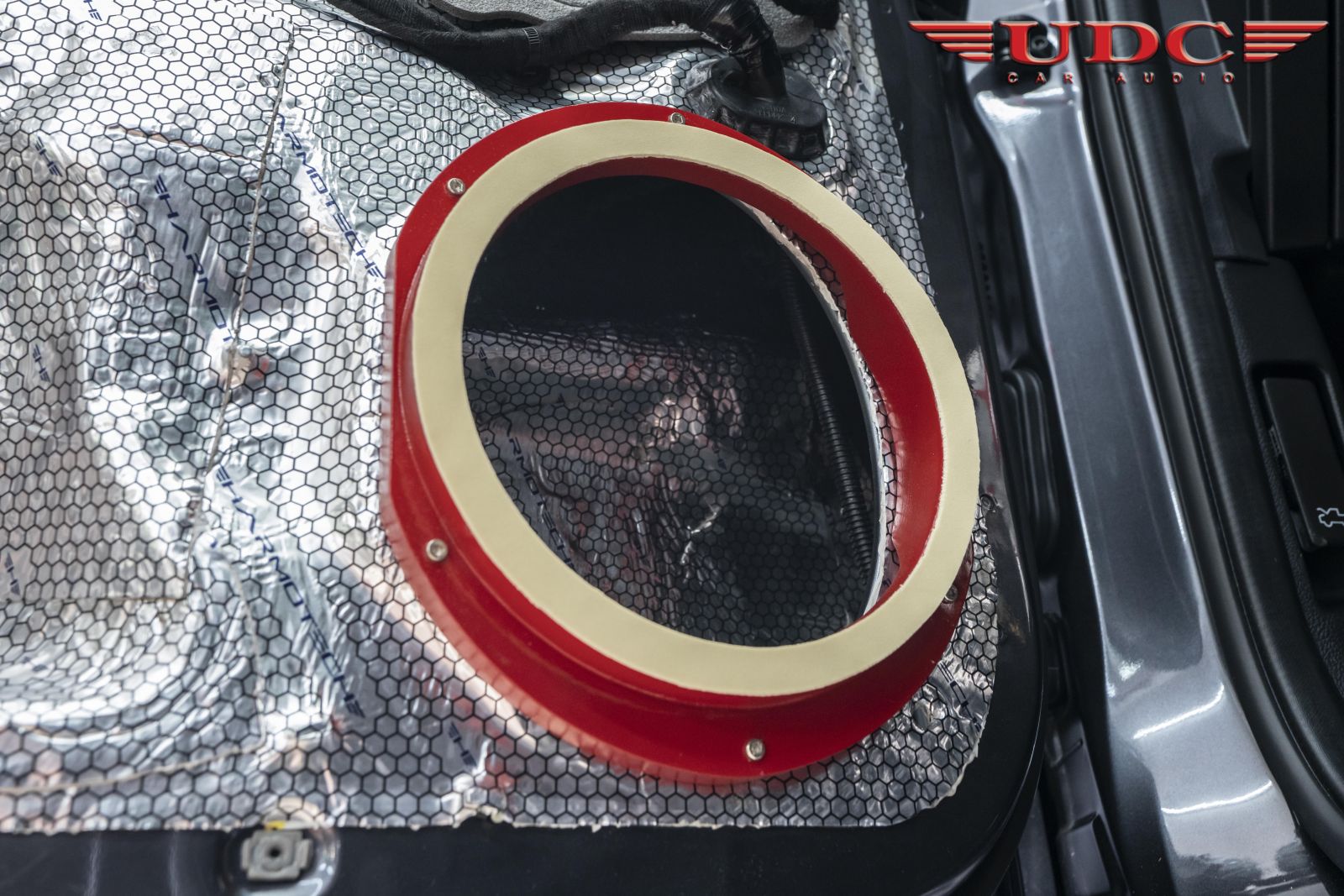

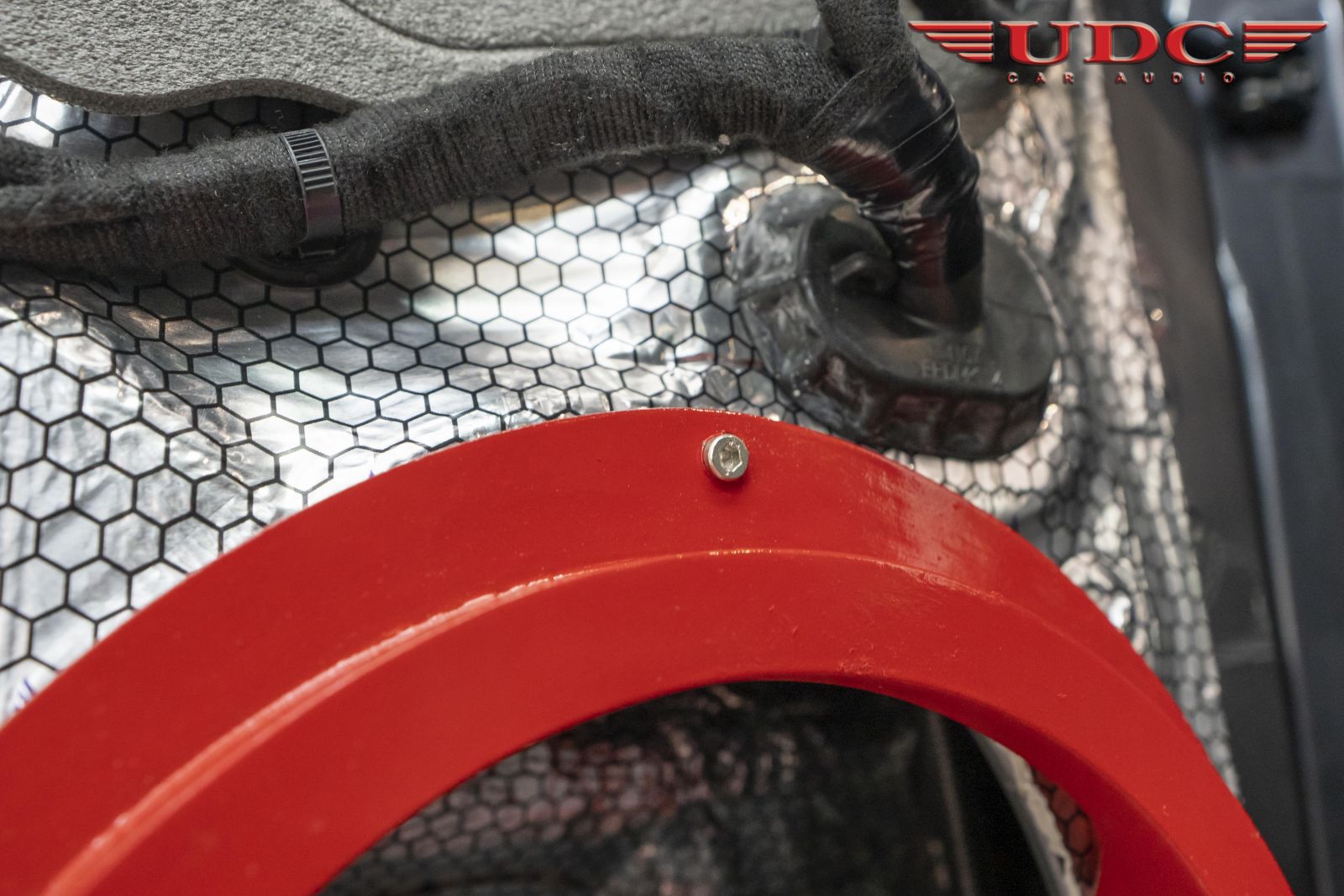

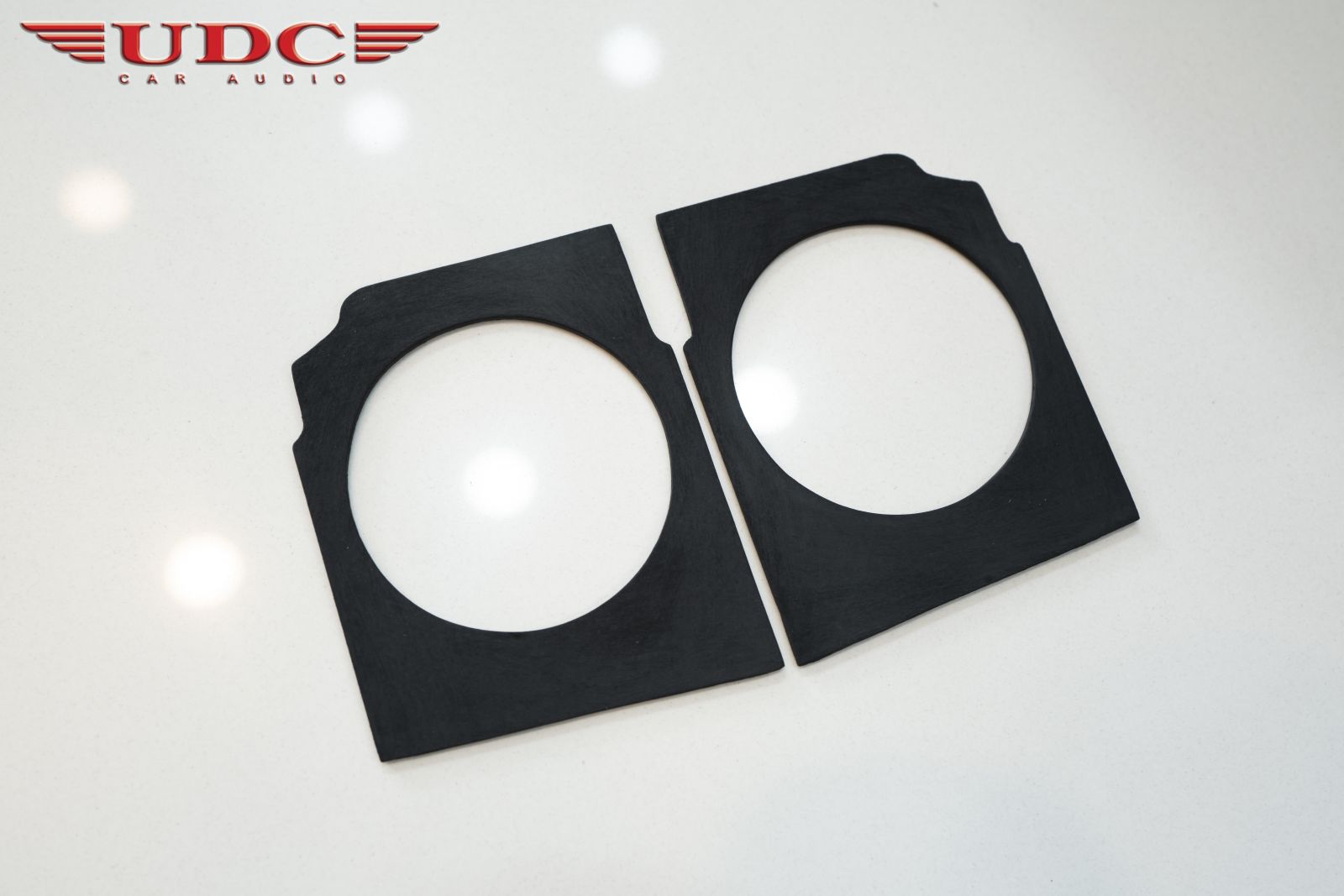

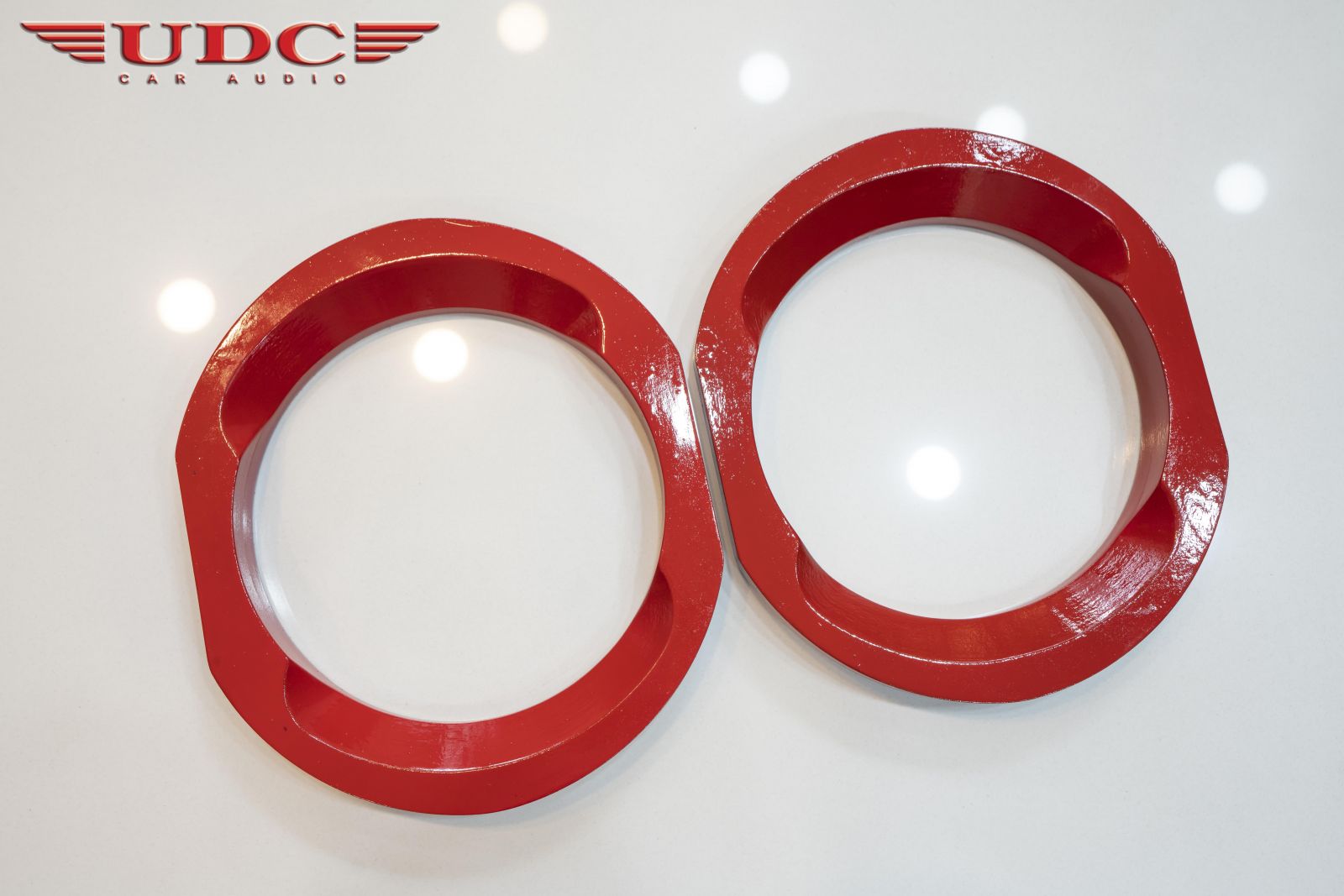

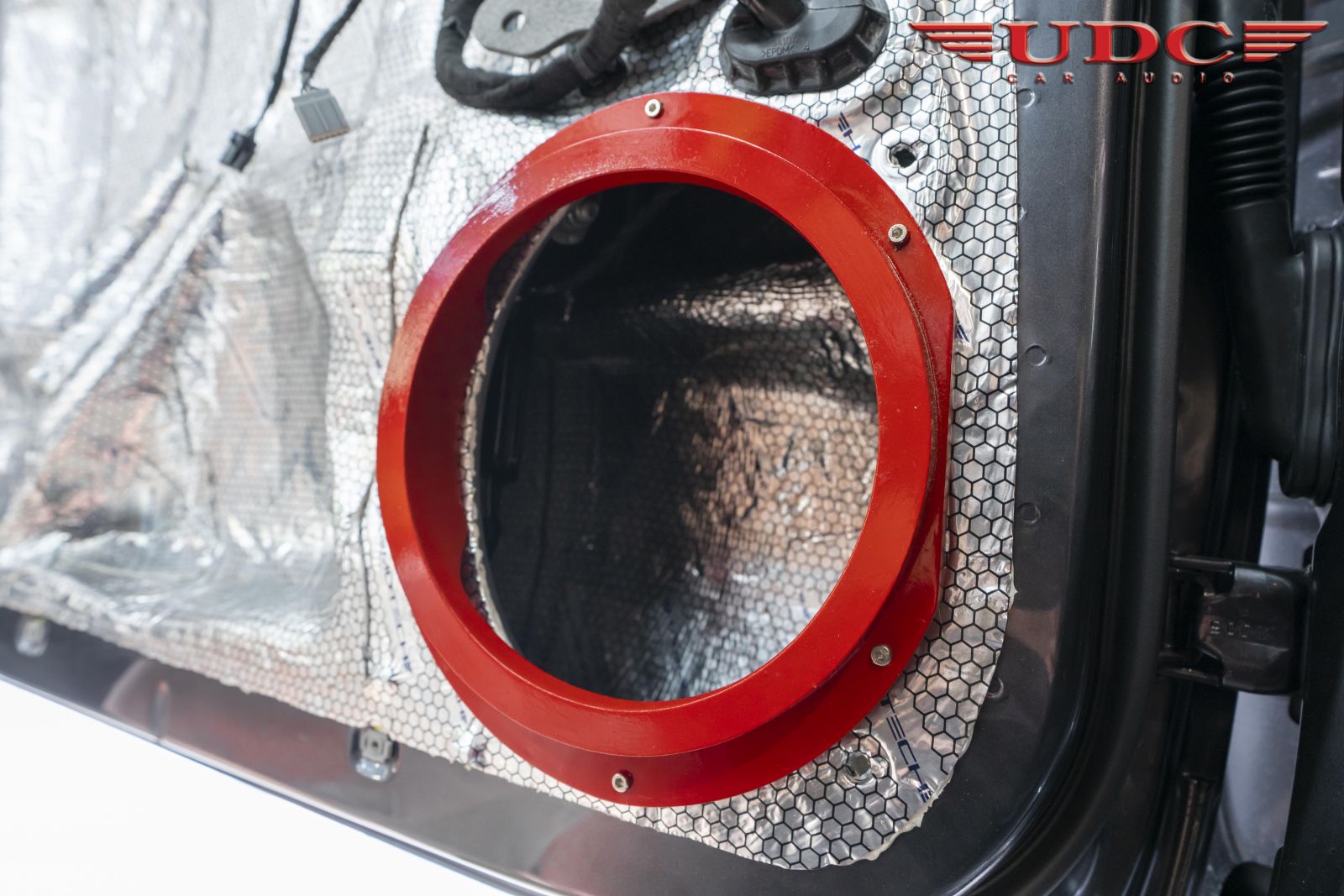

ฐานรองลำโพง ZENISS ZClu8 อีกหนึ่งอุปกรณ์ที่เราเน้นเป็นพิเศษลำหรับฐานรองลำโพง แบบกันน้ำกันเชื้อรา ไม่ติดไฟ

และซับเสียง ทั้งยังมีน้ำหนักเบาและไม่บวมน้ำ ติดตั้งเข้า กับช่องยึดน็อตเดิมของตัวรถ ไม่มีการเจาะตัวรถใหม่ทั้งสิ้นครับ

โดยข้อดีของฐานรองลำโพง ZENISS ZClu8 จะมีดังนี้ครับ



1. มีคุณสมบัติกันความชื้น กันเชื้อรา ไม่ดูดซับน้ำ และยังลดแรงกระแทกได้อย่างดี

2. มีคุณสมบัติในการเก็บเสียง ดูดเสียง กันความร้อน และเก็บความร้อนได้

3. มีน้ำหนักเบา แต่มีความหนาแน่นประมาณ 0.55 – 0.66 g/cm3

4. ไม่ก่อให้เกิดเชื้อไฟ ไม่เป็นตัวนำไฟ

5. มีความคงทนต่อสารเคมี กรดแก่ และเบสแก่

6. อายุการใช้งานที่ยืนนาน

5. ลดการใช้ไม้ ช่วยรักษาสิ่งแวดล้อม























TCHERNOV SFS/AG Super Flux Silver Solder

อีกหนึ่งสิ่งที่ทางเราไม่เคยมองข้ามในเรื่องของ การบัดกรีเข้าอุปกรณ์ต่างๆ จะทำการบัดกรีอุปกรณ์ทั้งระบบด้วยตะกั่วเงิน

TCHERNOV SFS/AG Super Flux Silver Solder for Audio เพื่อให้แนวเสียงที่คงเดิม ไม่เปลี่ยนแปลงคาเร็กเตอร์


ของสาย TCHERNOV ที่ติดตั้งเข้าไปในระบบครับ

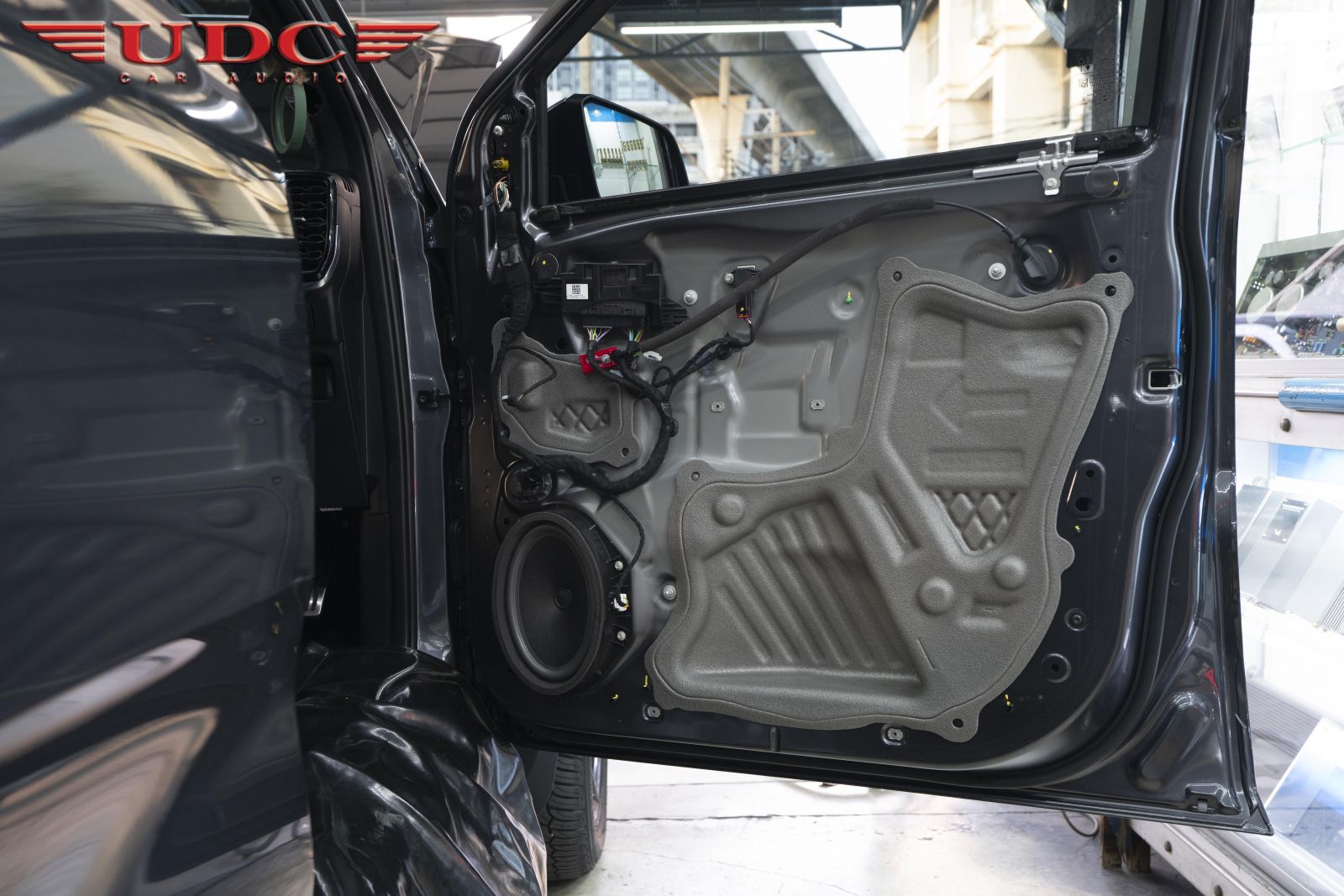

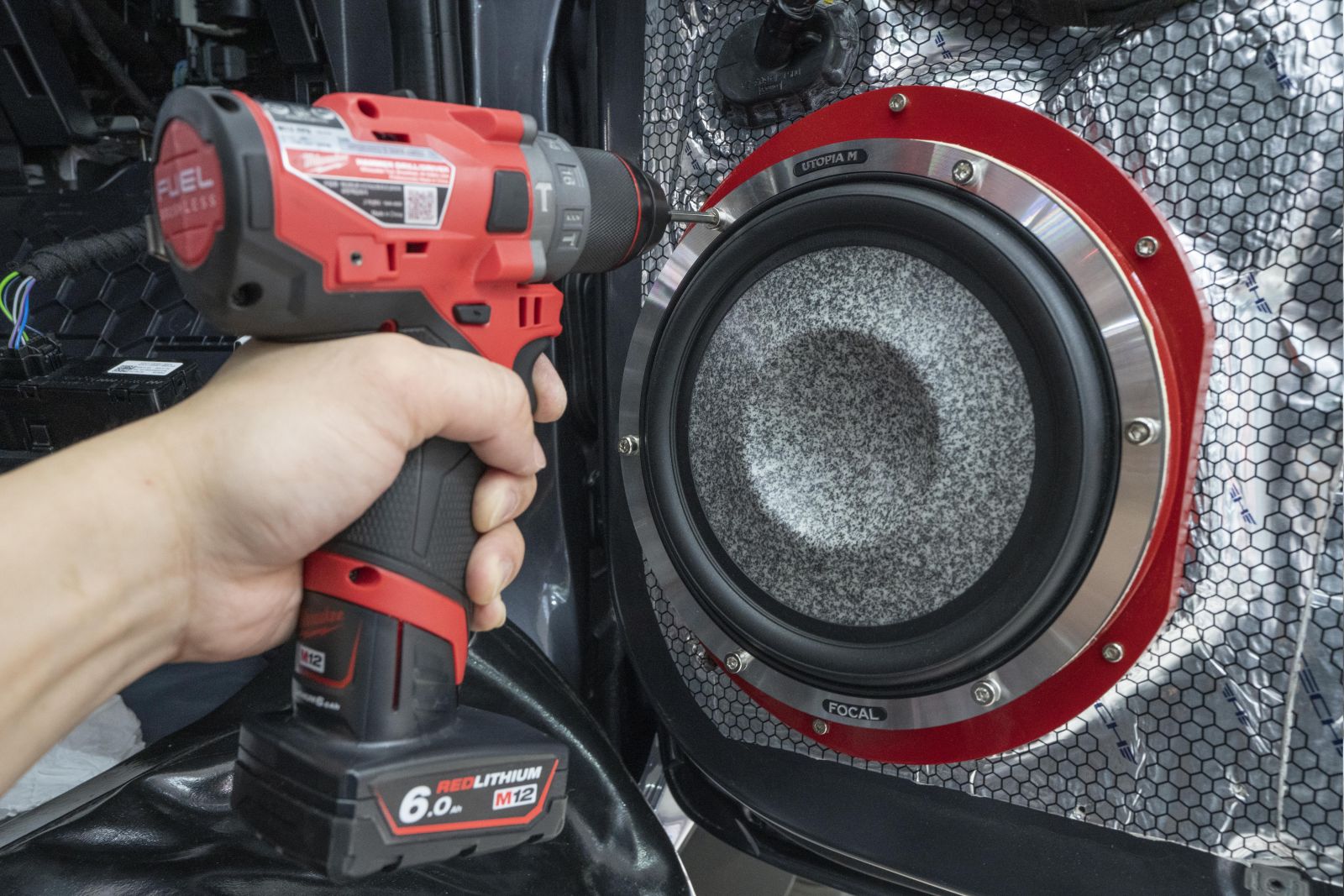

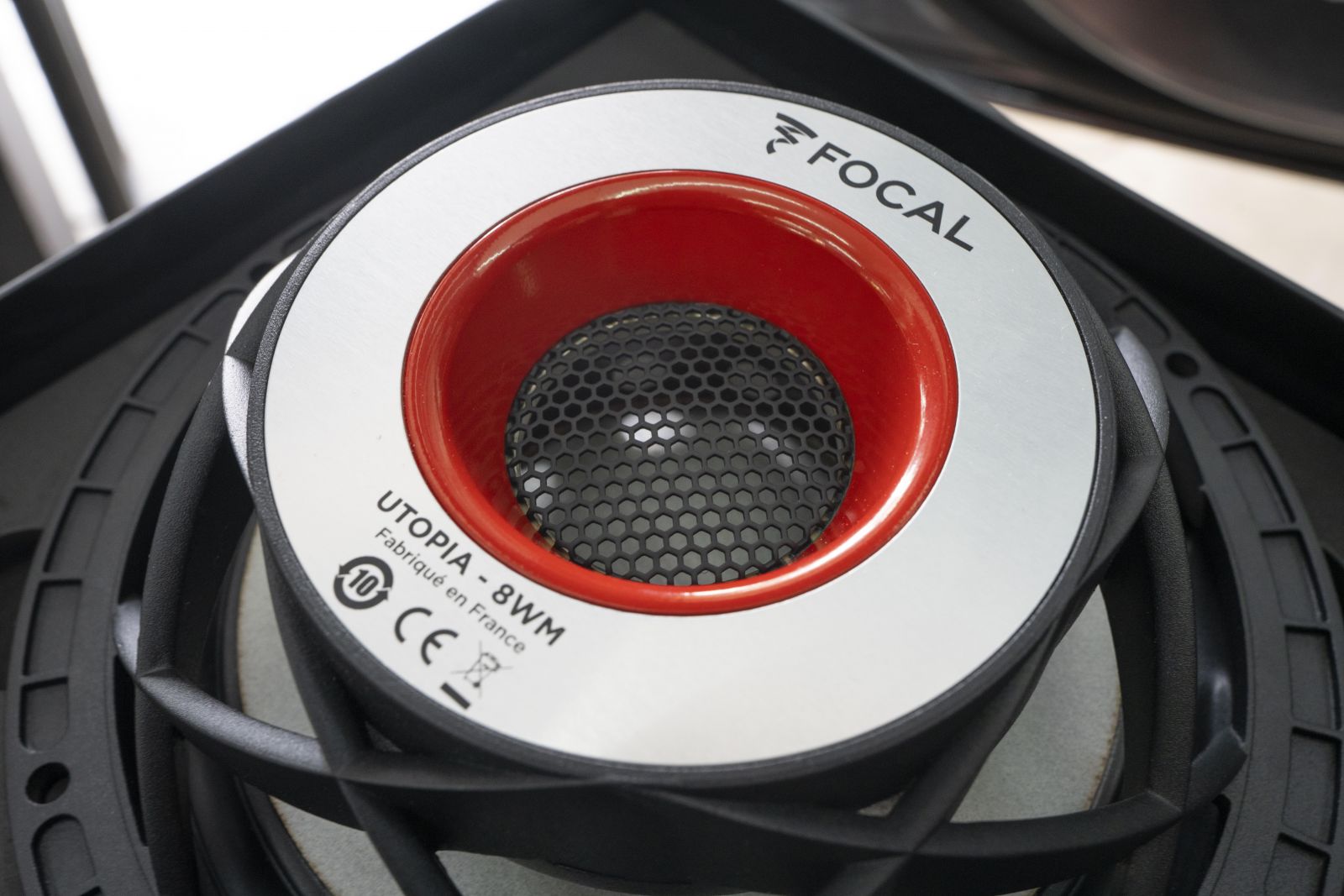

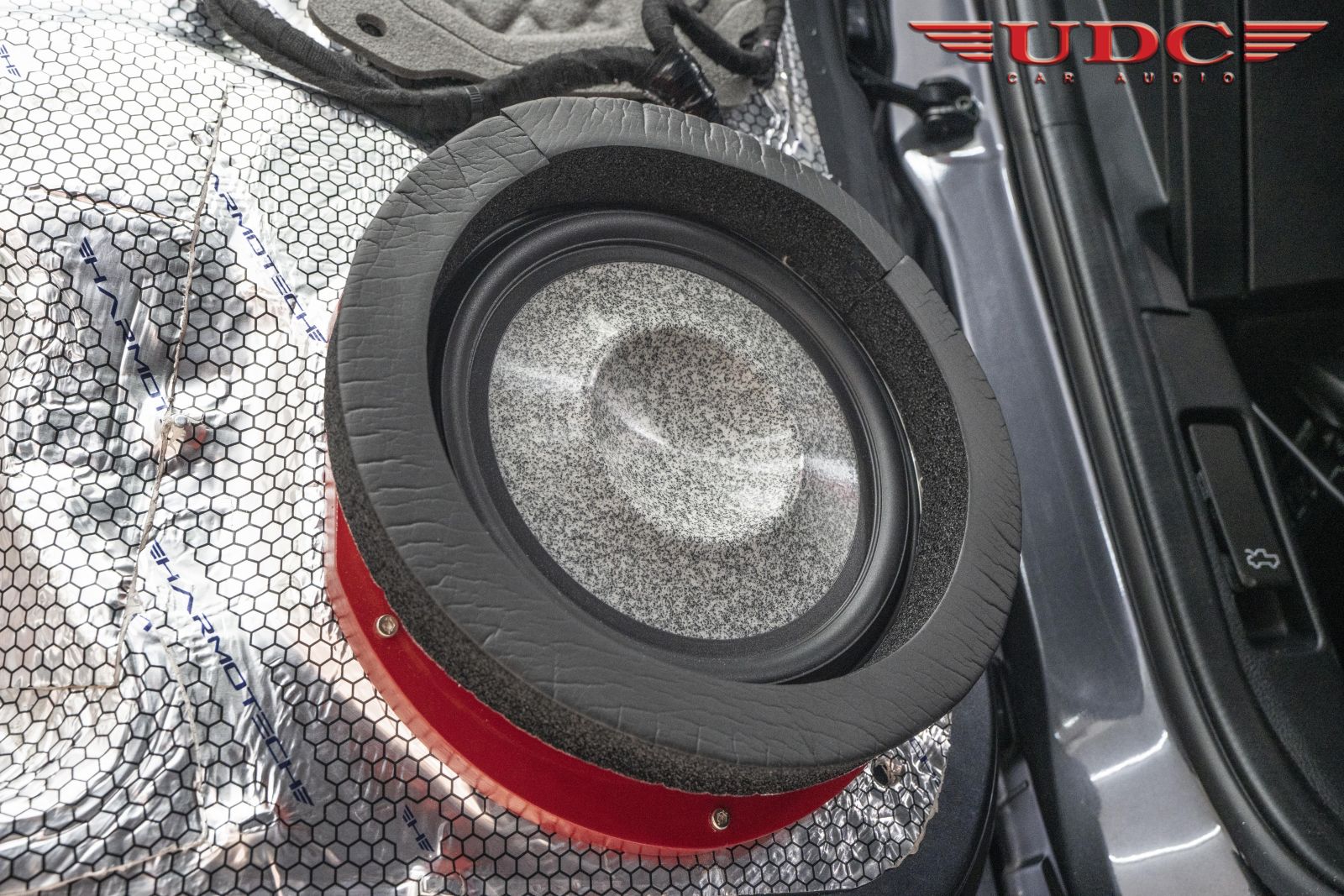

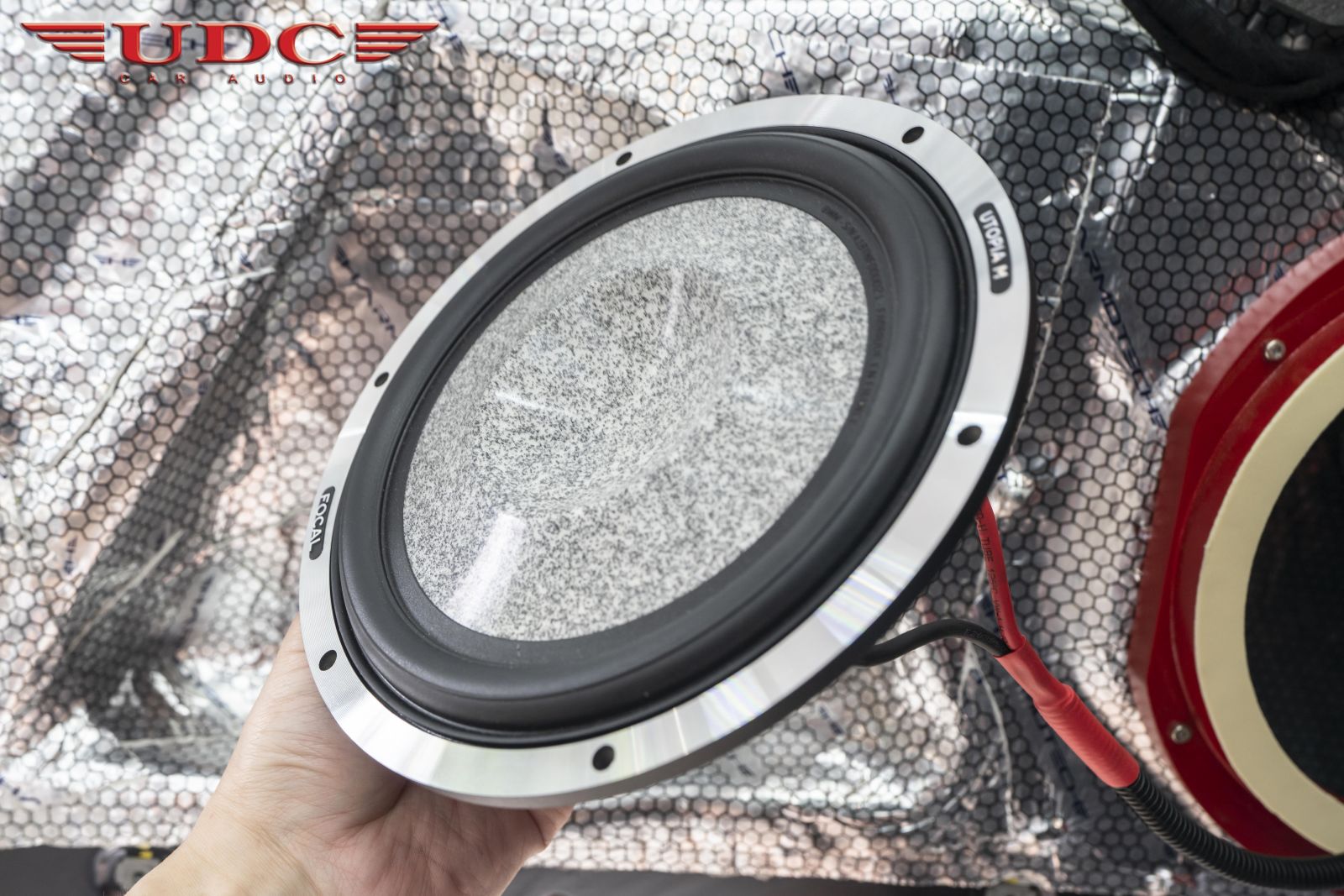

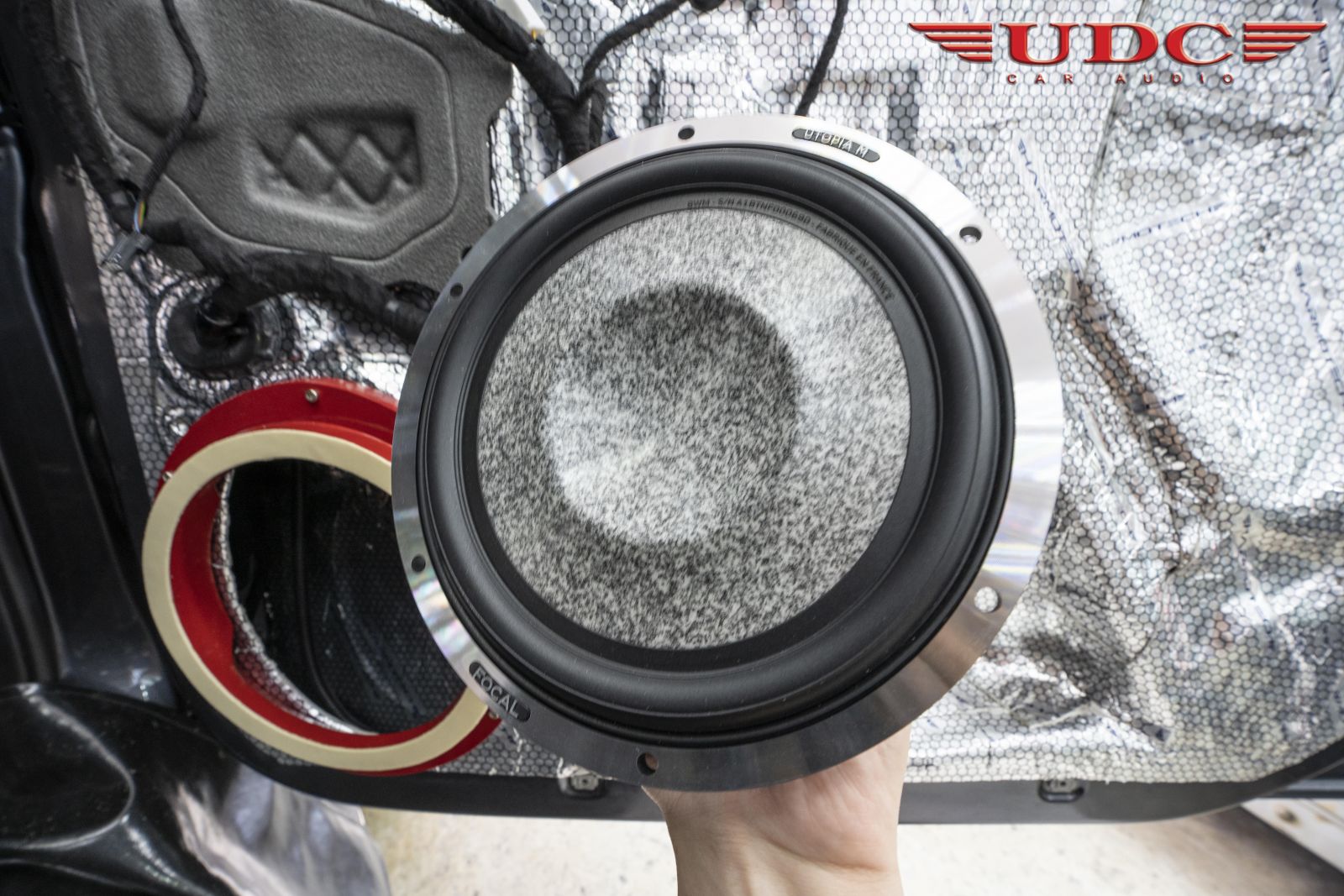

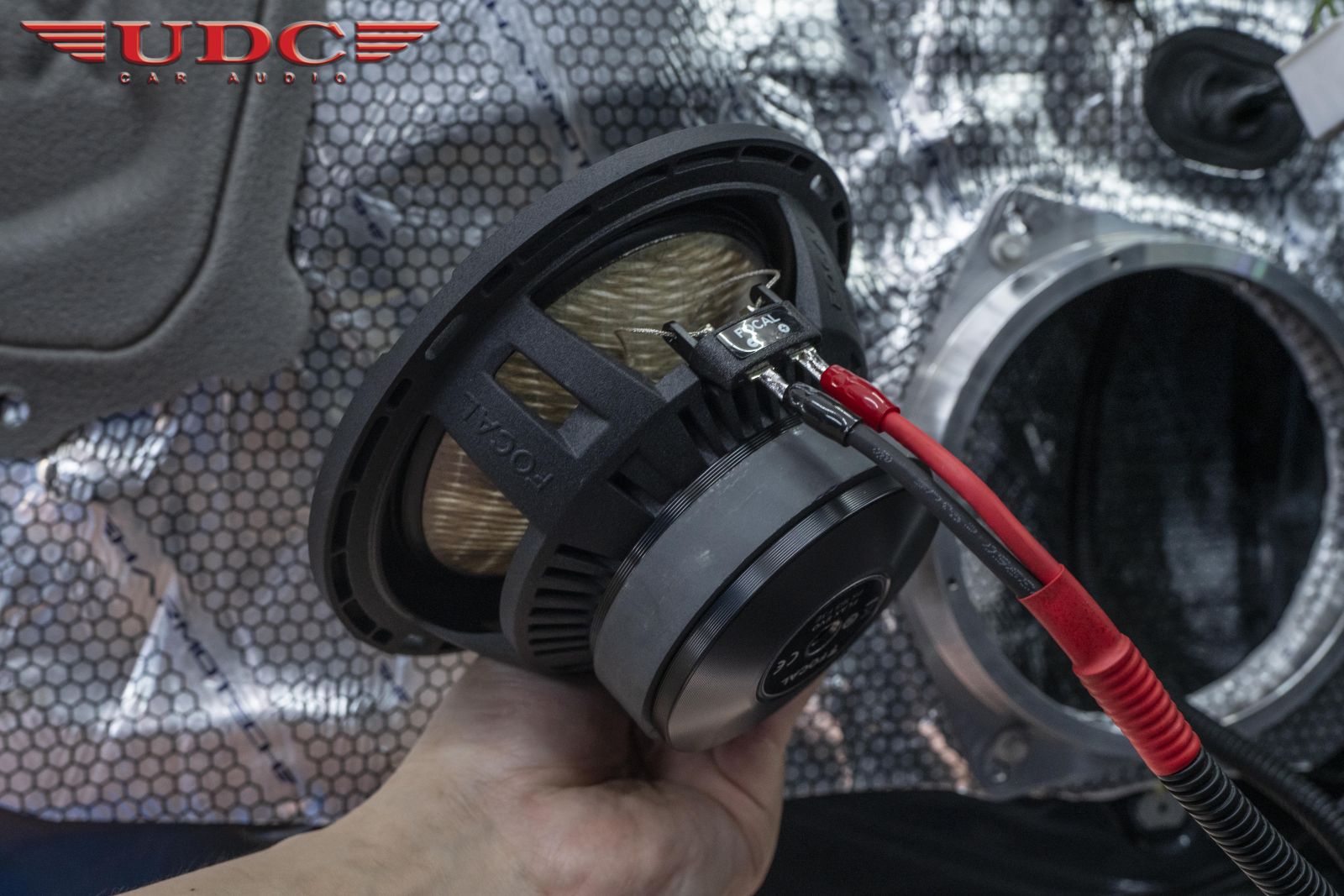

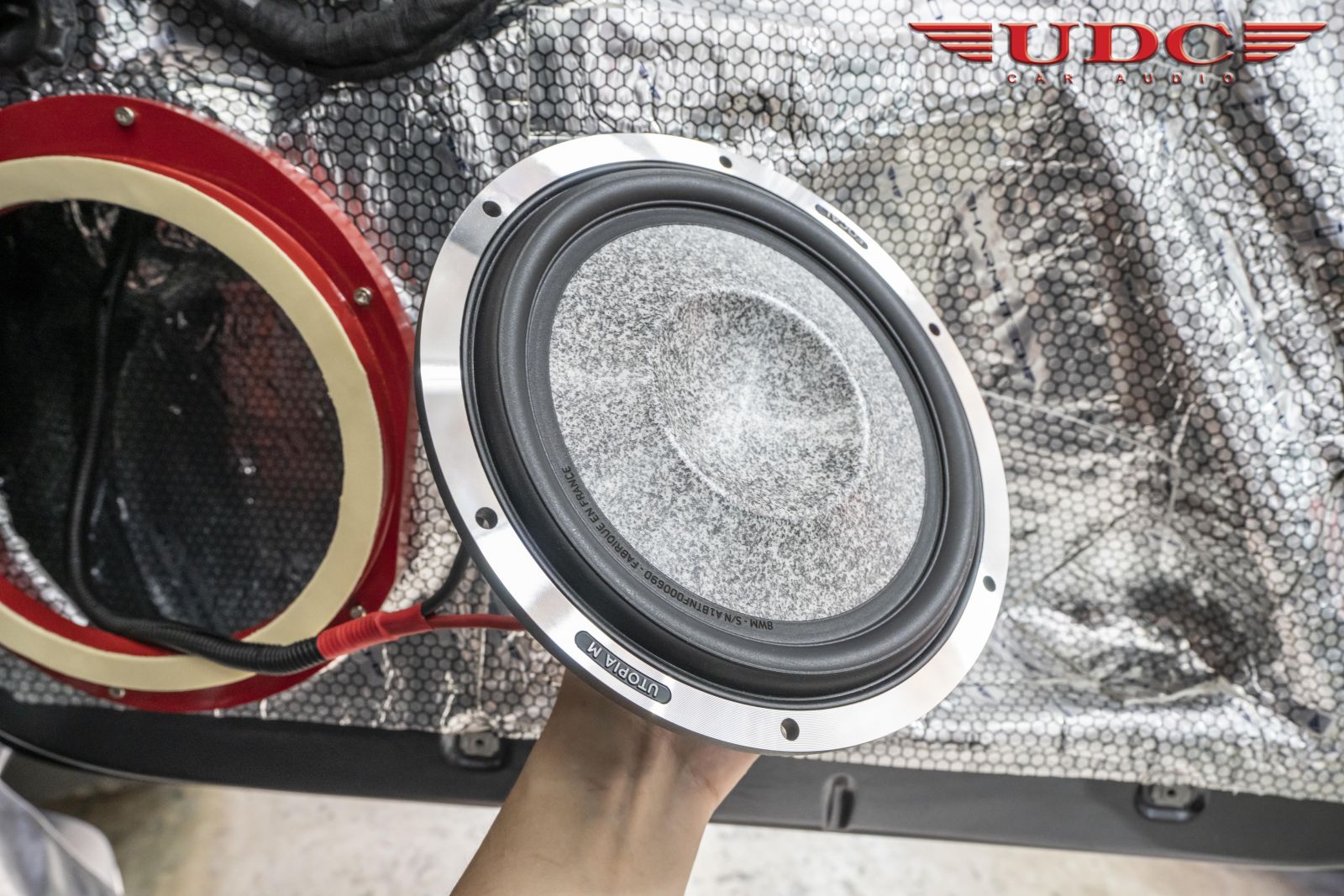

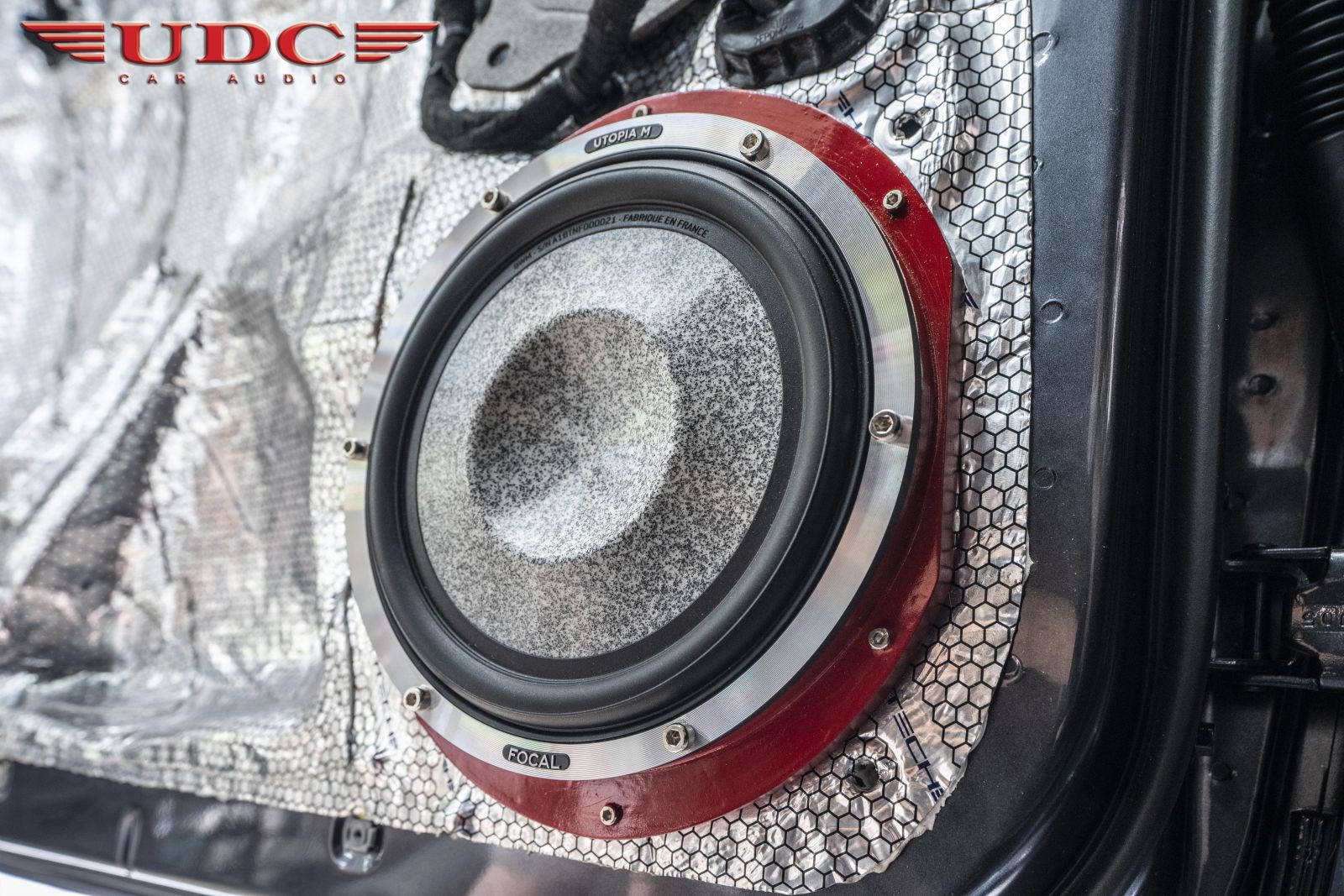

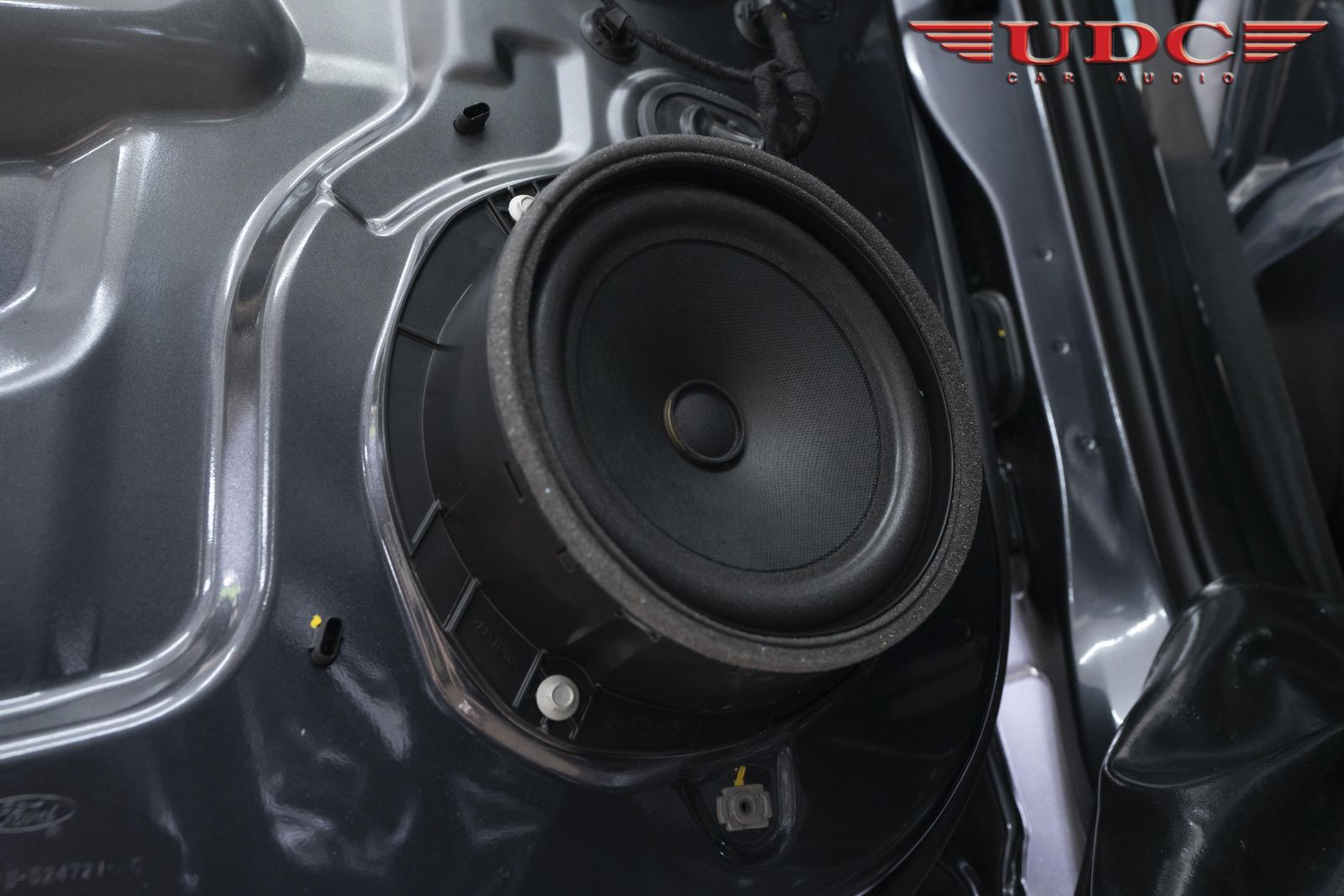

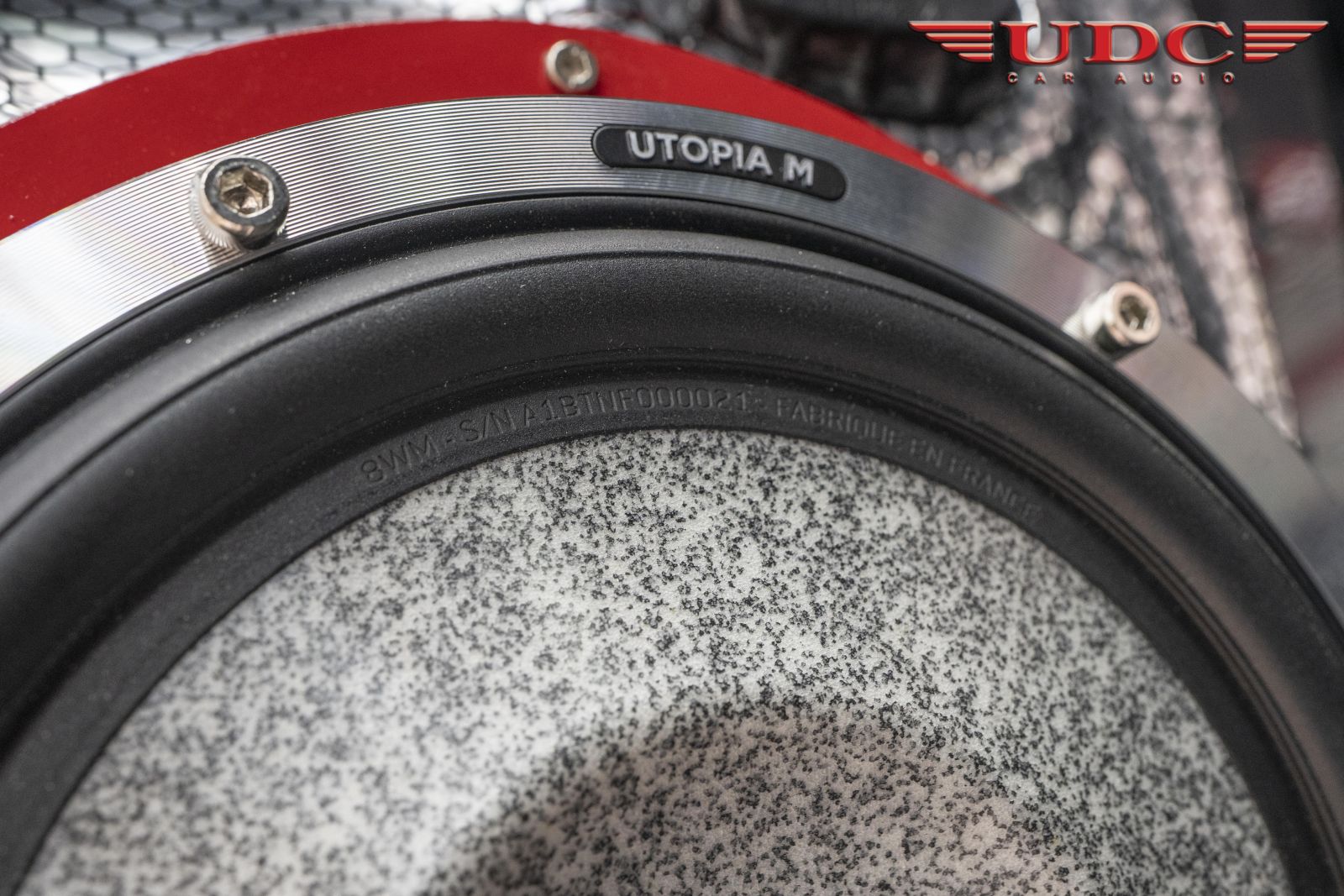

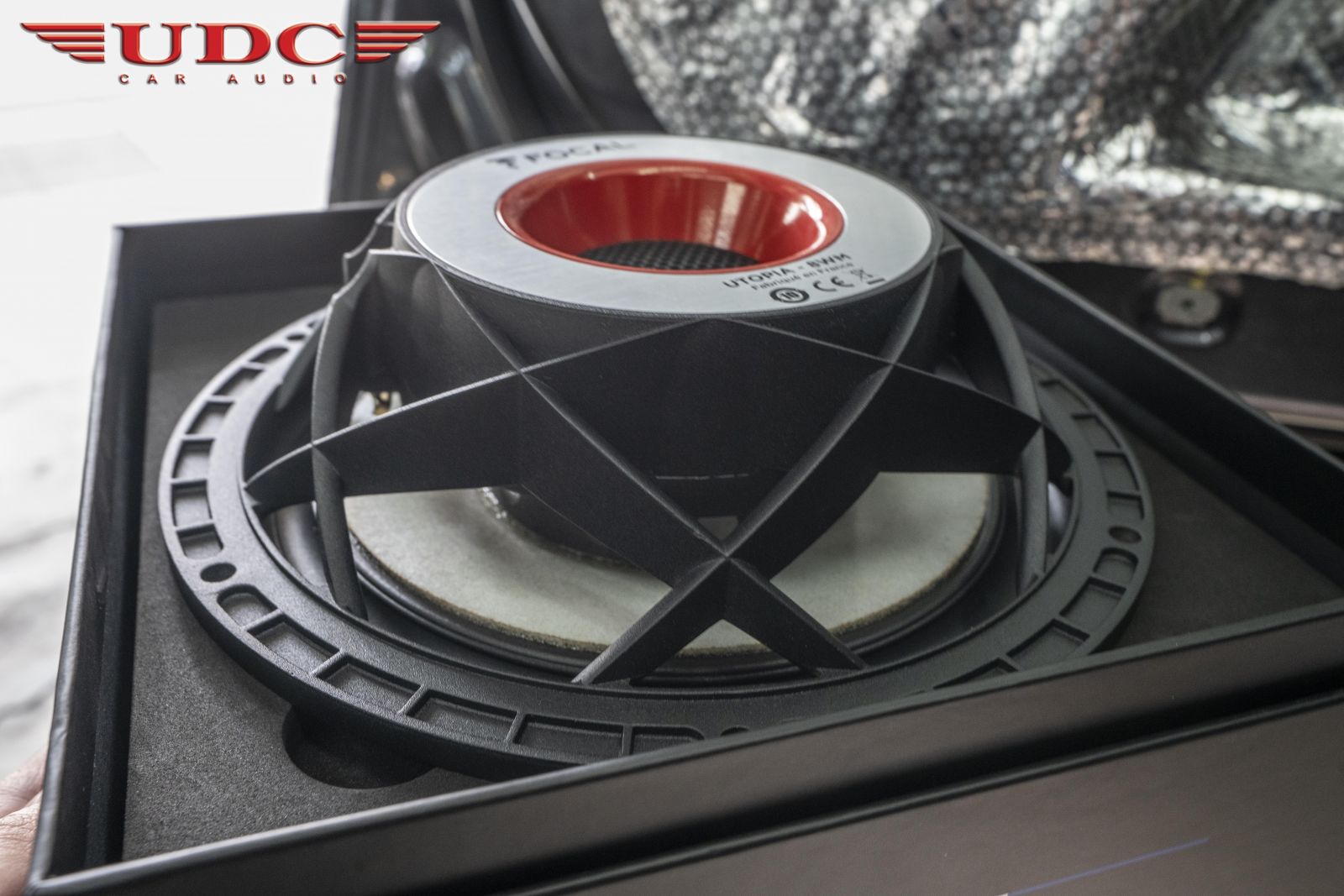

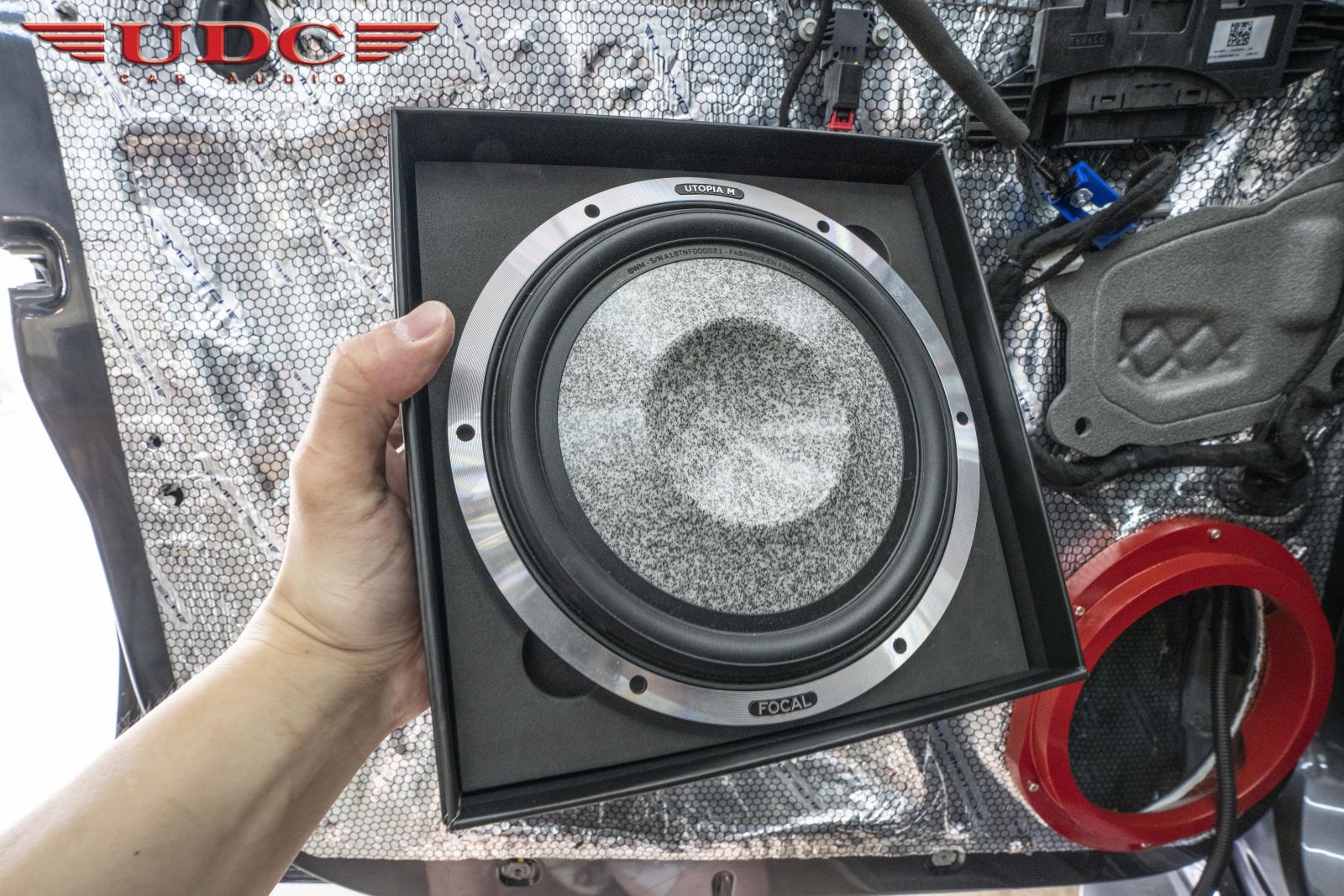

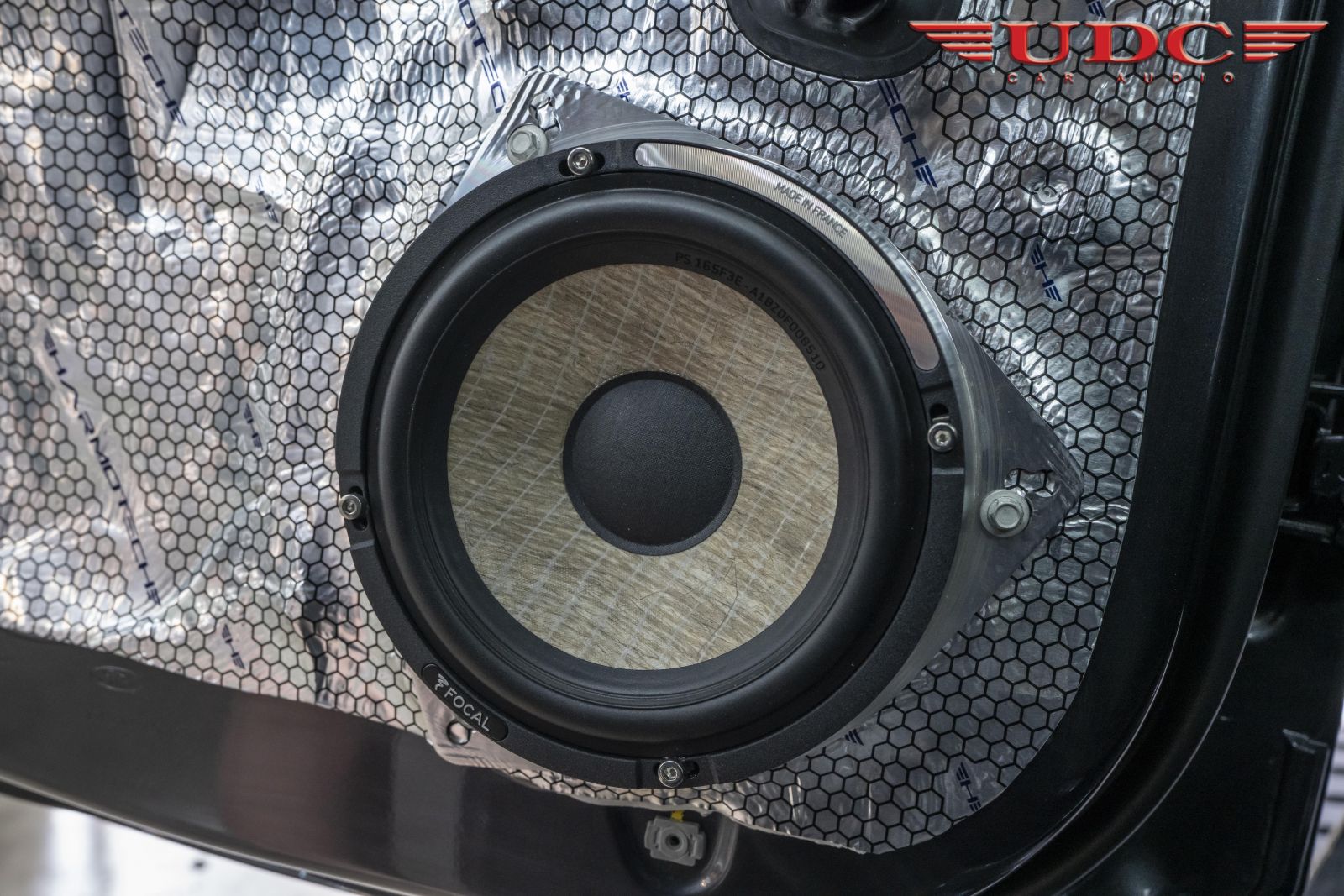

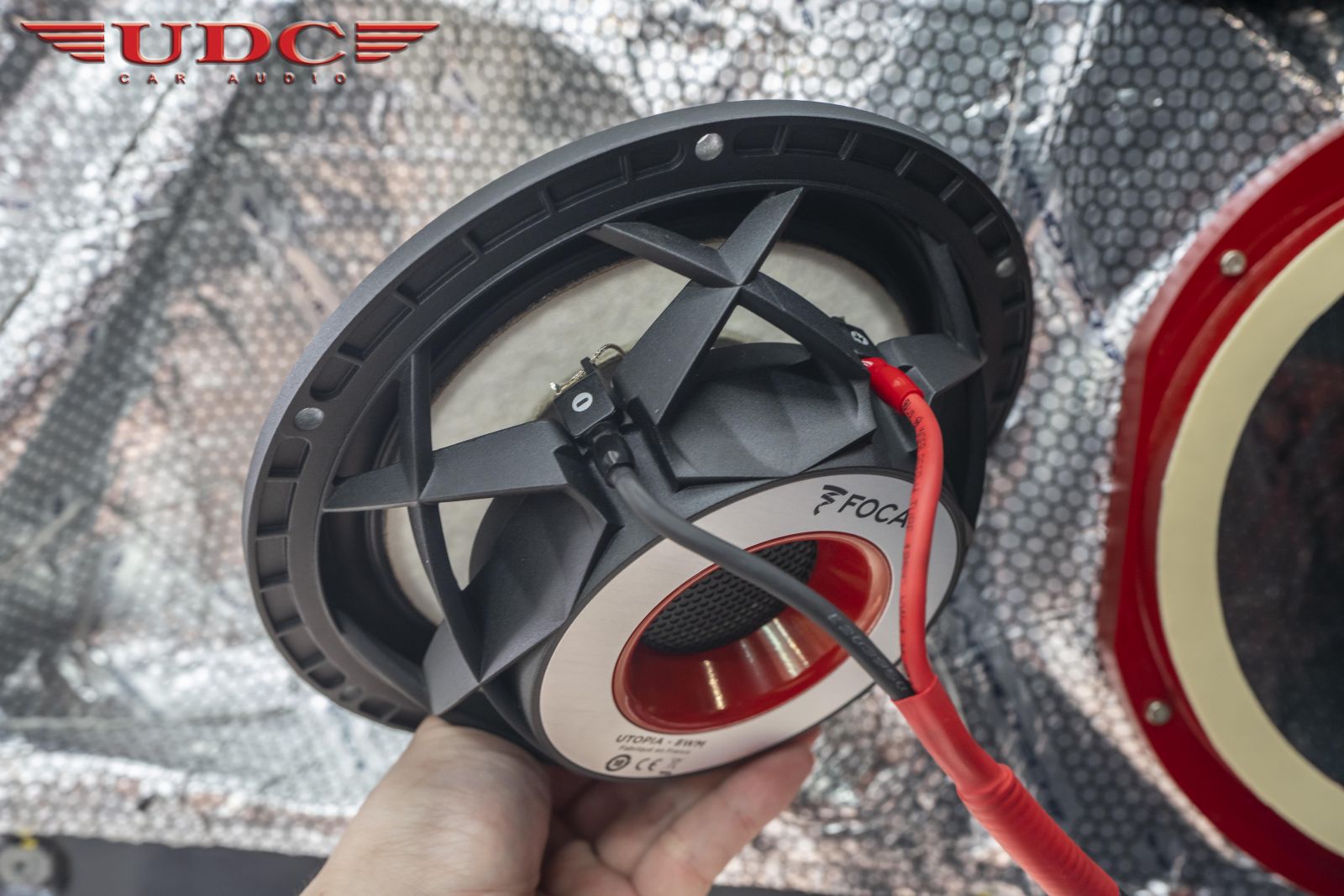

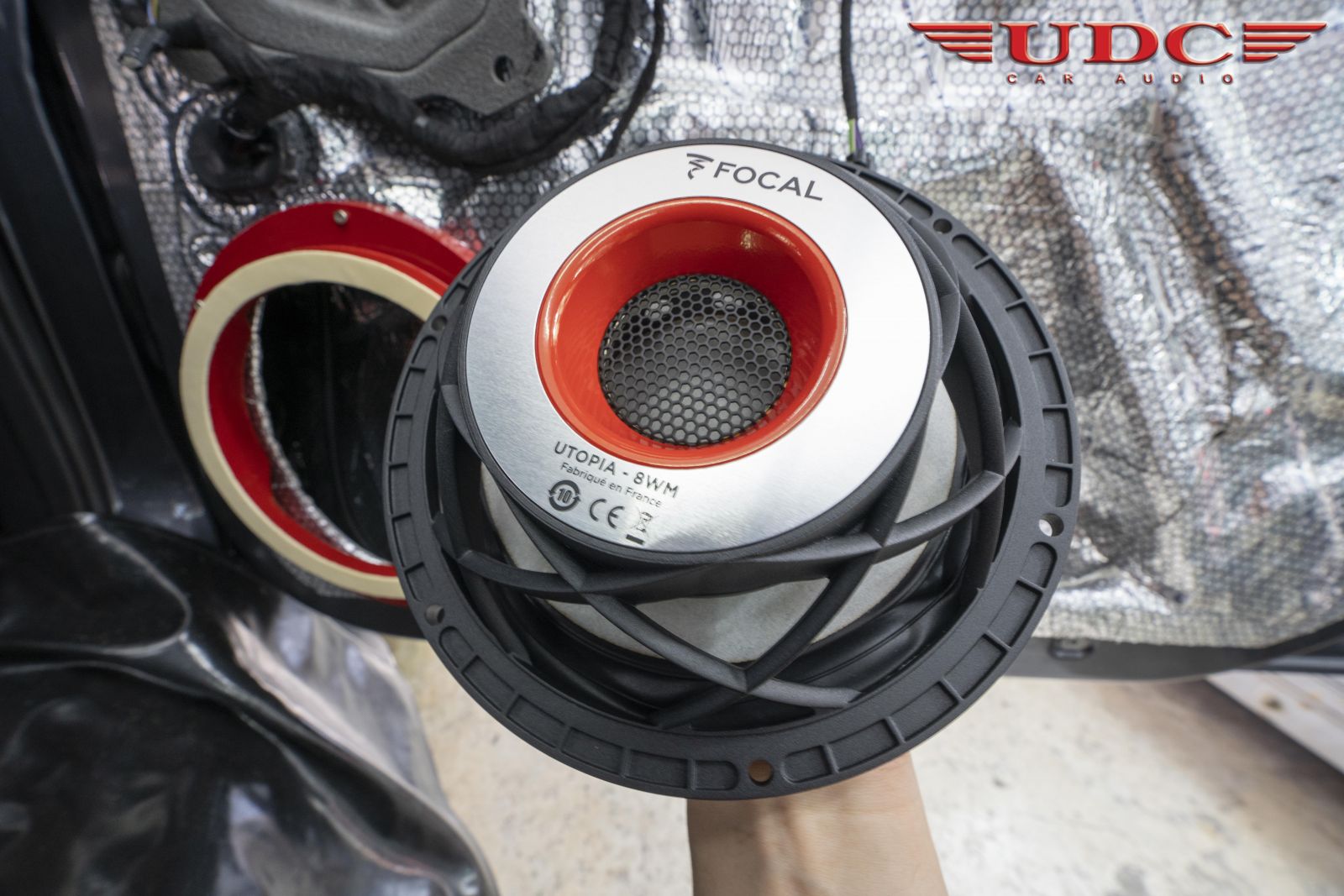

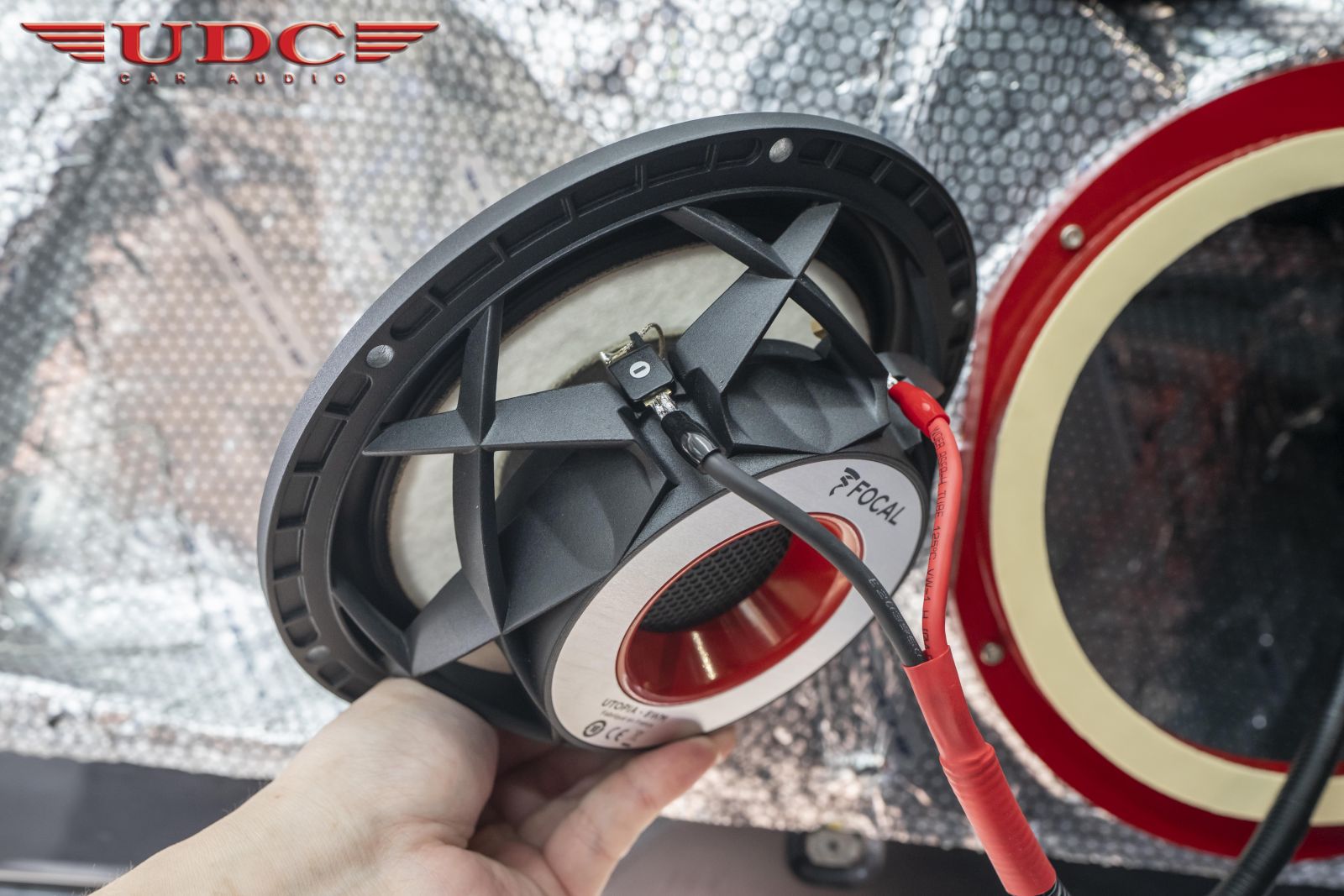

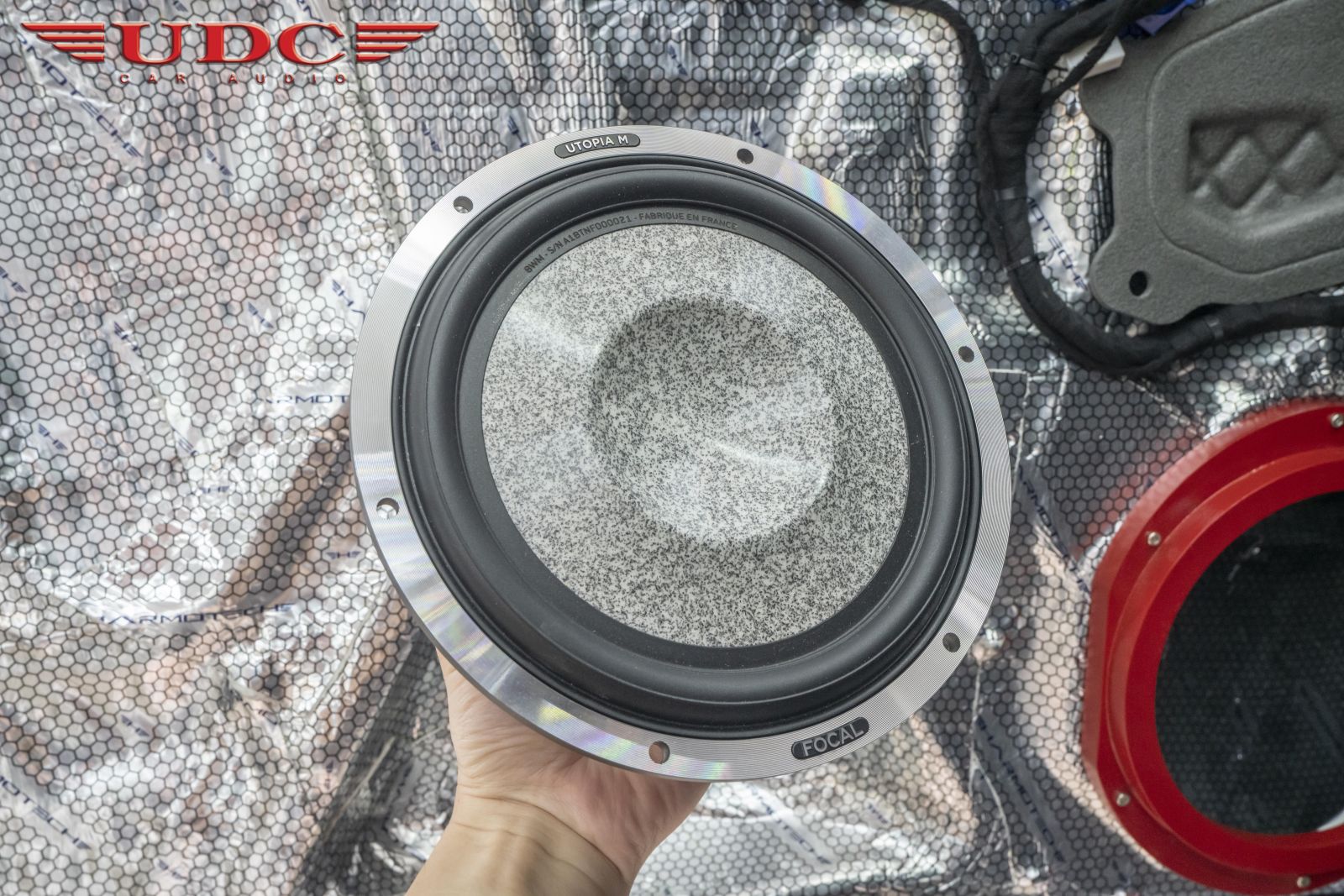

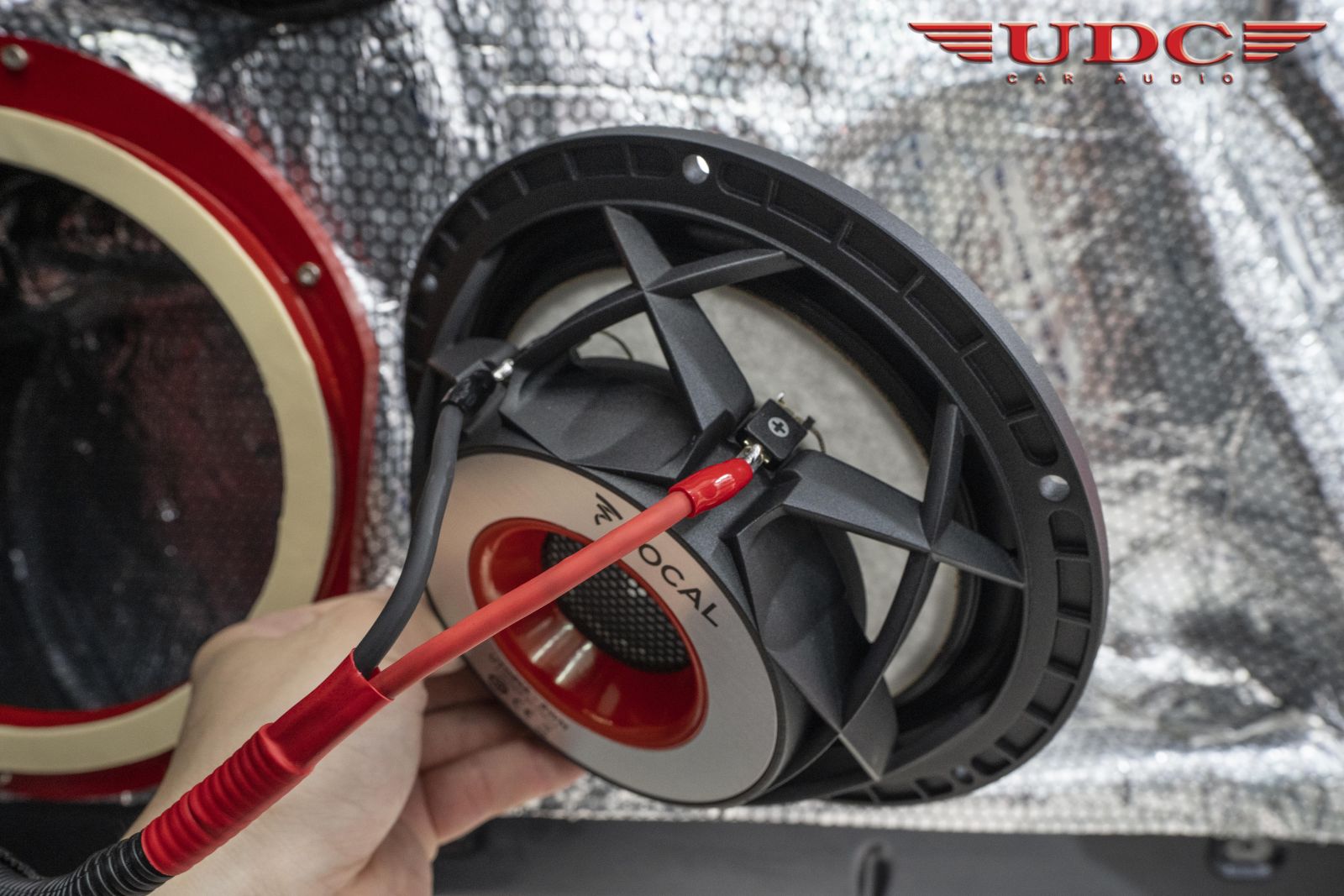

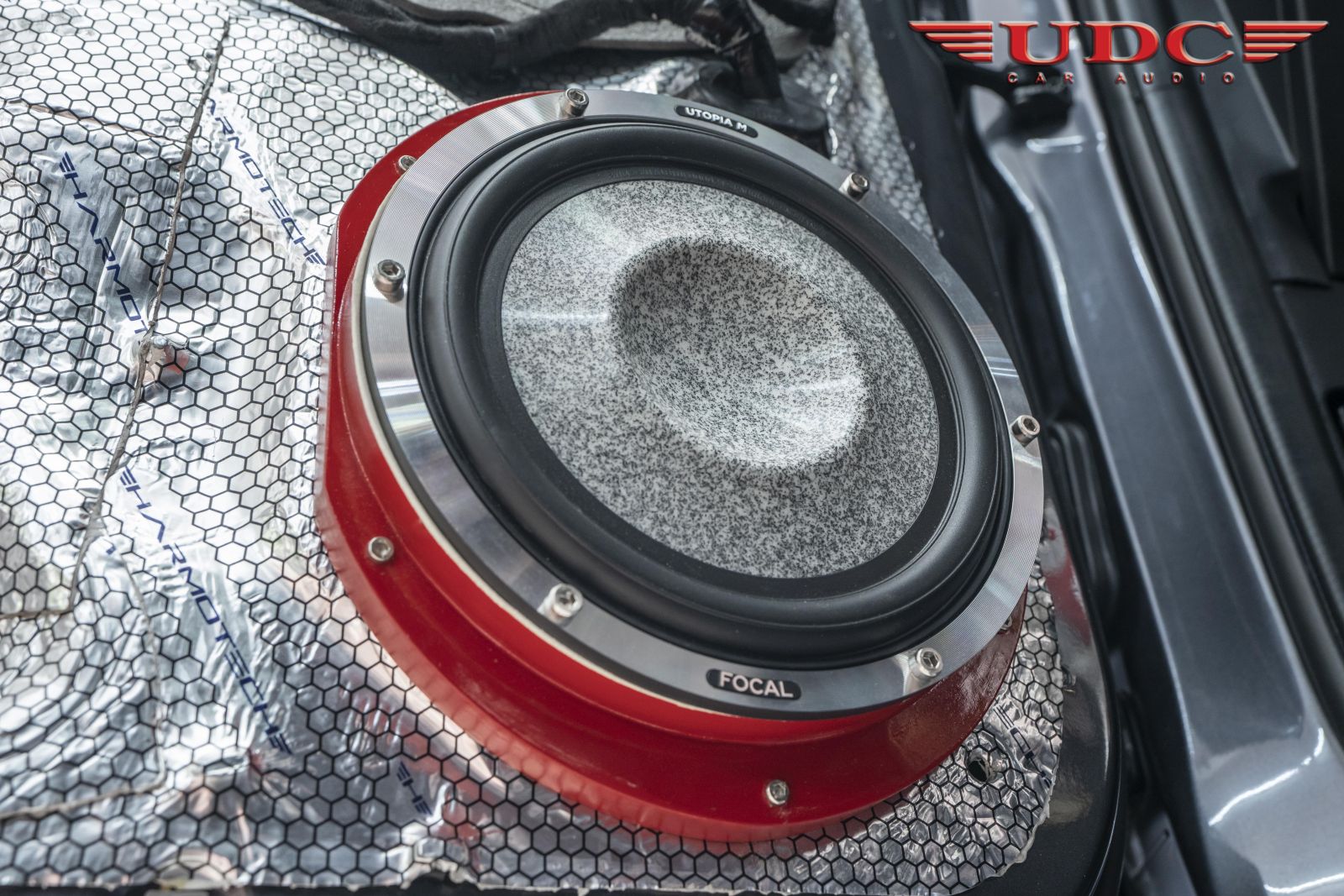

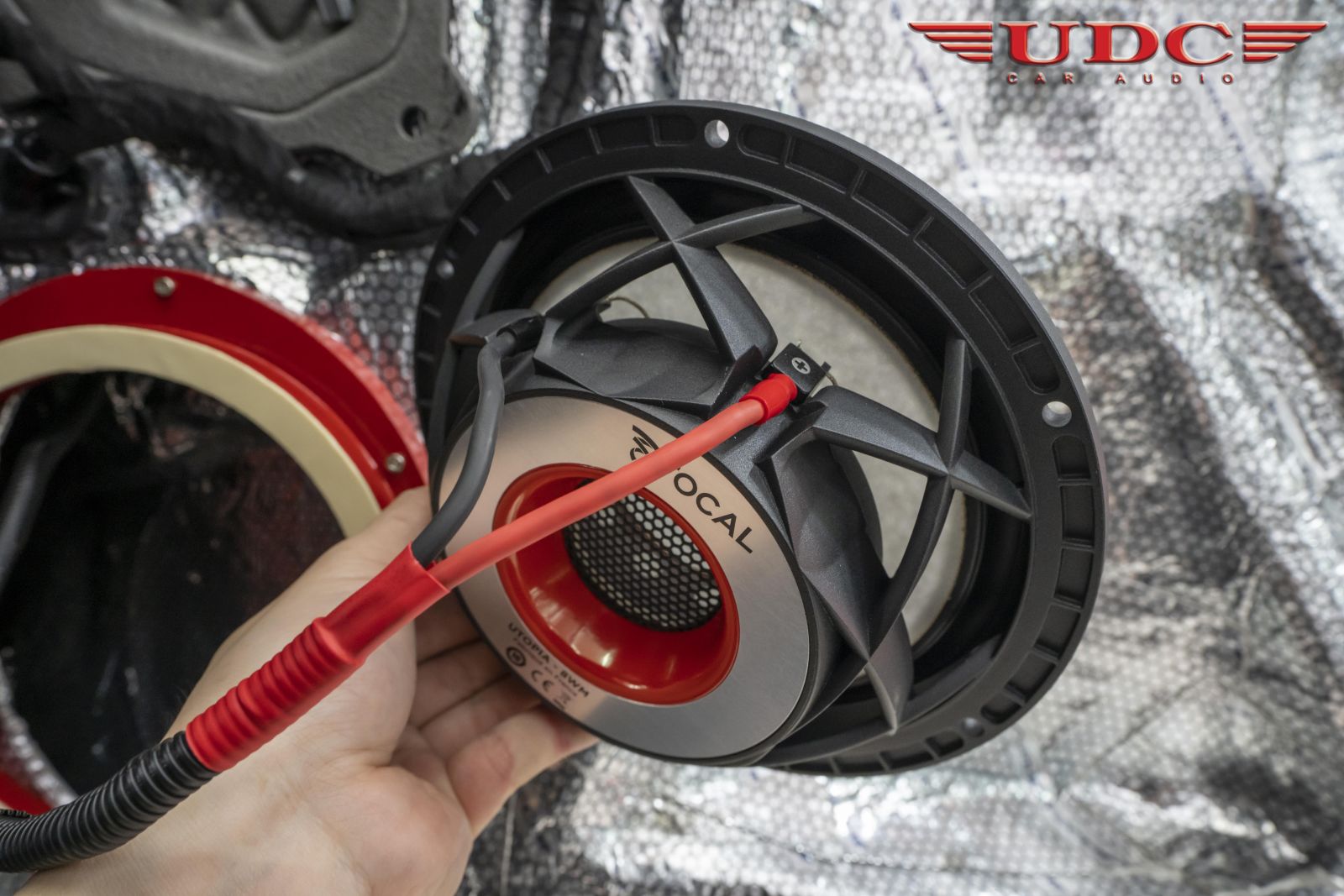

งานติดตั้งลำโพง MIDBASS (8") ของ  FOCAL UTOPIA M 8WM  ของประตูหน้าด้านซ้าย  FORD EVEREST

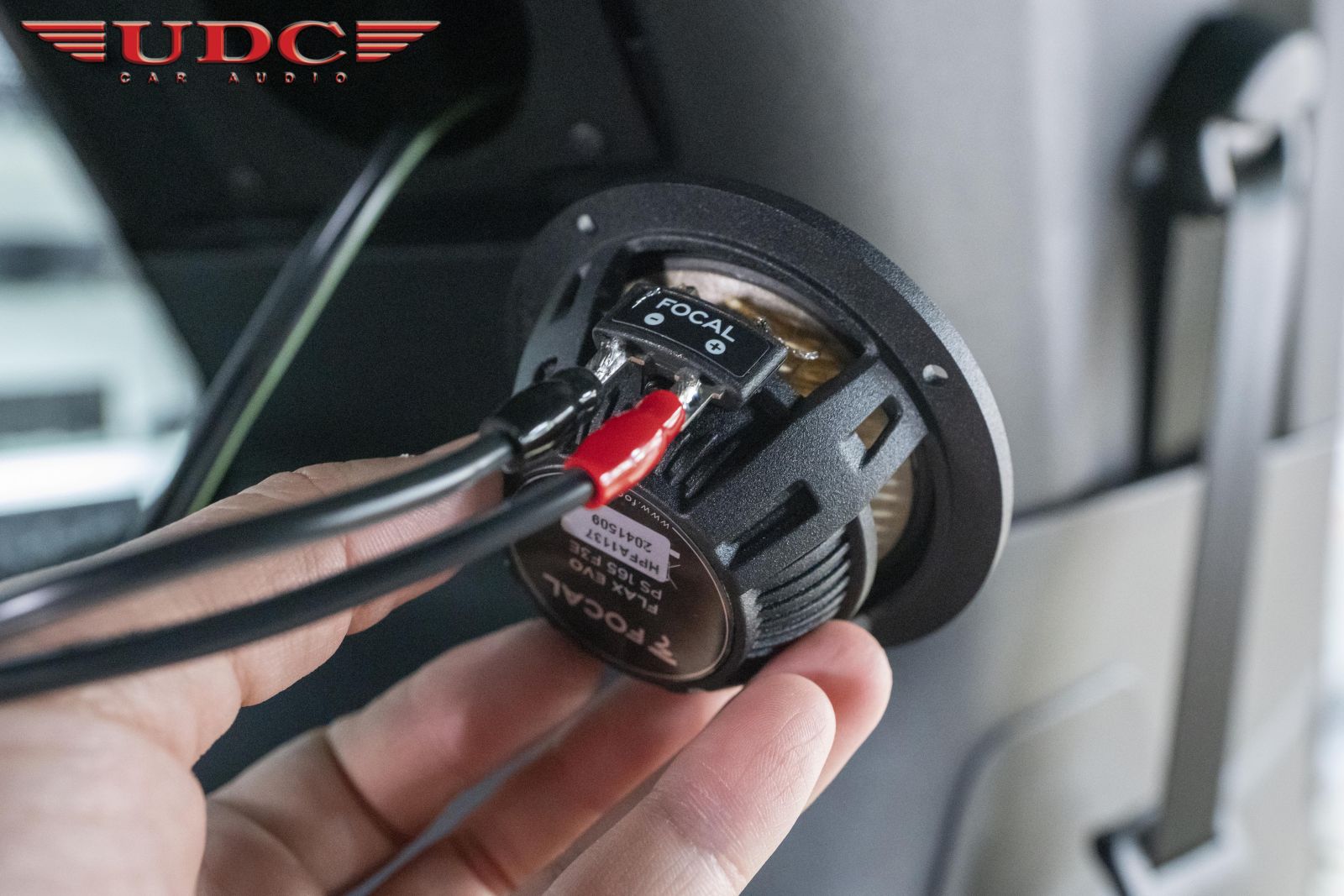

คันนี้มาให้ชมกันต่อนะครับ โดยทำการบัดกรีด้วยตะกั่วเงิน TCHERNOV SFS/AG Super Flux Silver Solder


เข้าที่ขั้วลำโพงและใส่ปลอกหุ้มสายที่ขั้วลำโพงเพื่อป้องกันชุดสายและแยกประเภทสายด้วยสีเพื่อง่ายต่อการซ่อมบำรุง


อีกทั้งยังทำการยึดน็อตที่ลำโพงให้ครบทุกจุด เพื่อให้ได้ความมั่นคงแข็งแรงและความแนบสนิทของลำโพง


และฐานรองลำโพงเพื่อให้ลม ที่ลอดออกมานั้นเกิดขึ้นได้น้อยที่สุด ขั้นตอนเล็กๆน้อยๆที่เราใส่ใจครับ

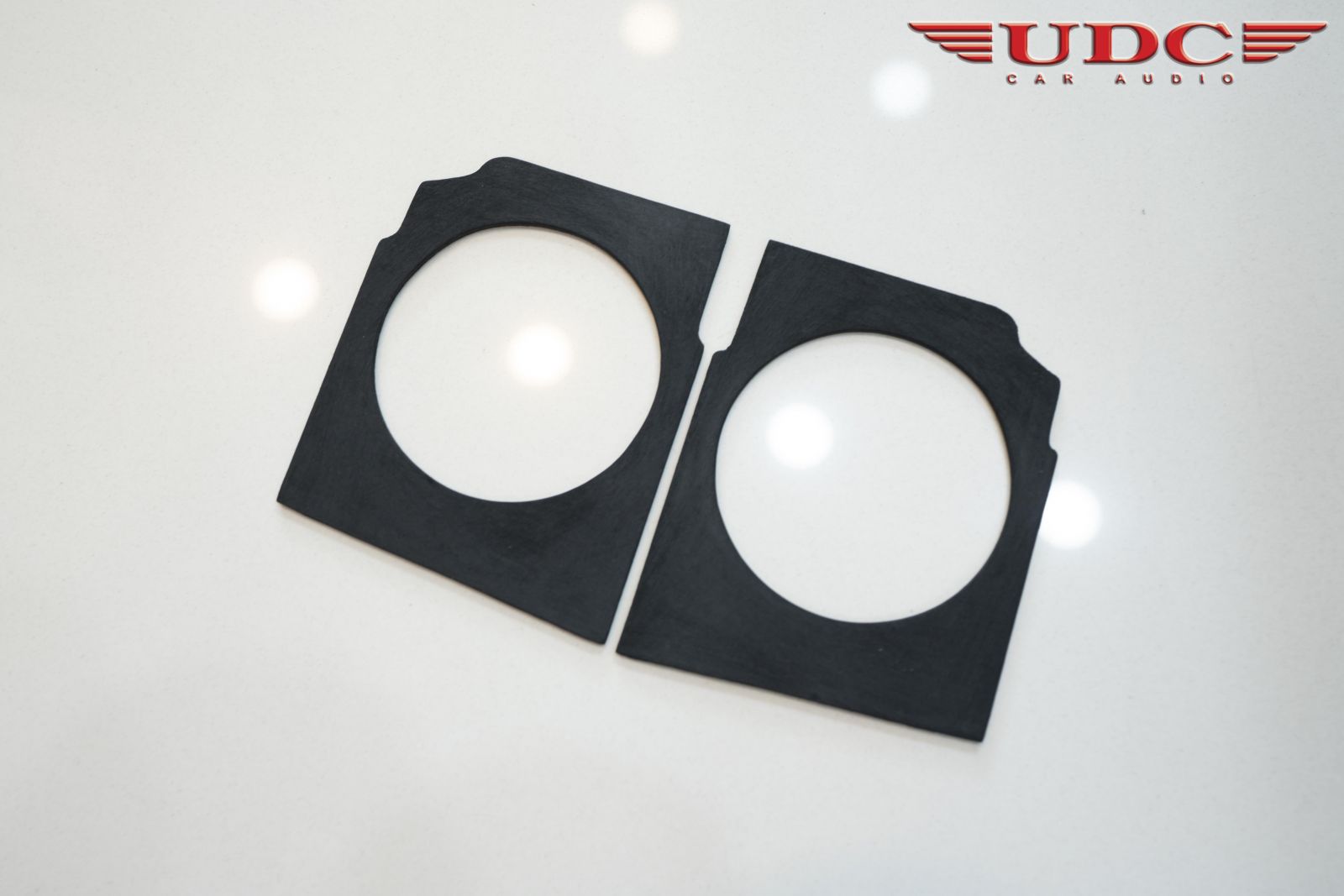

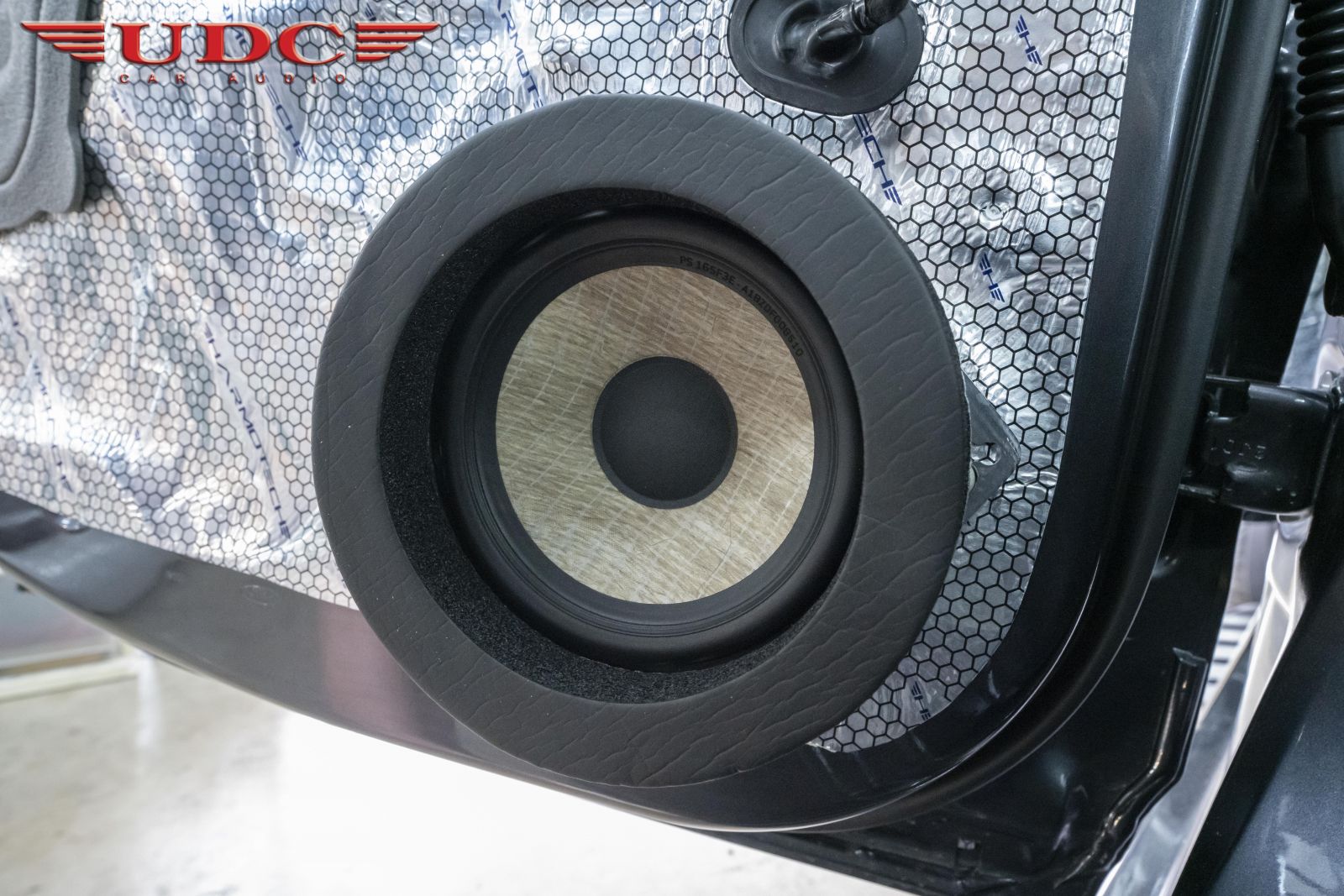

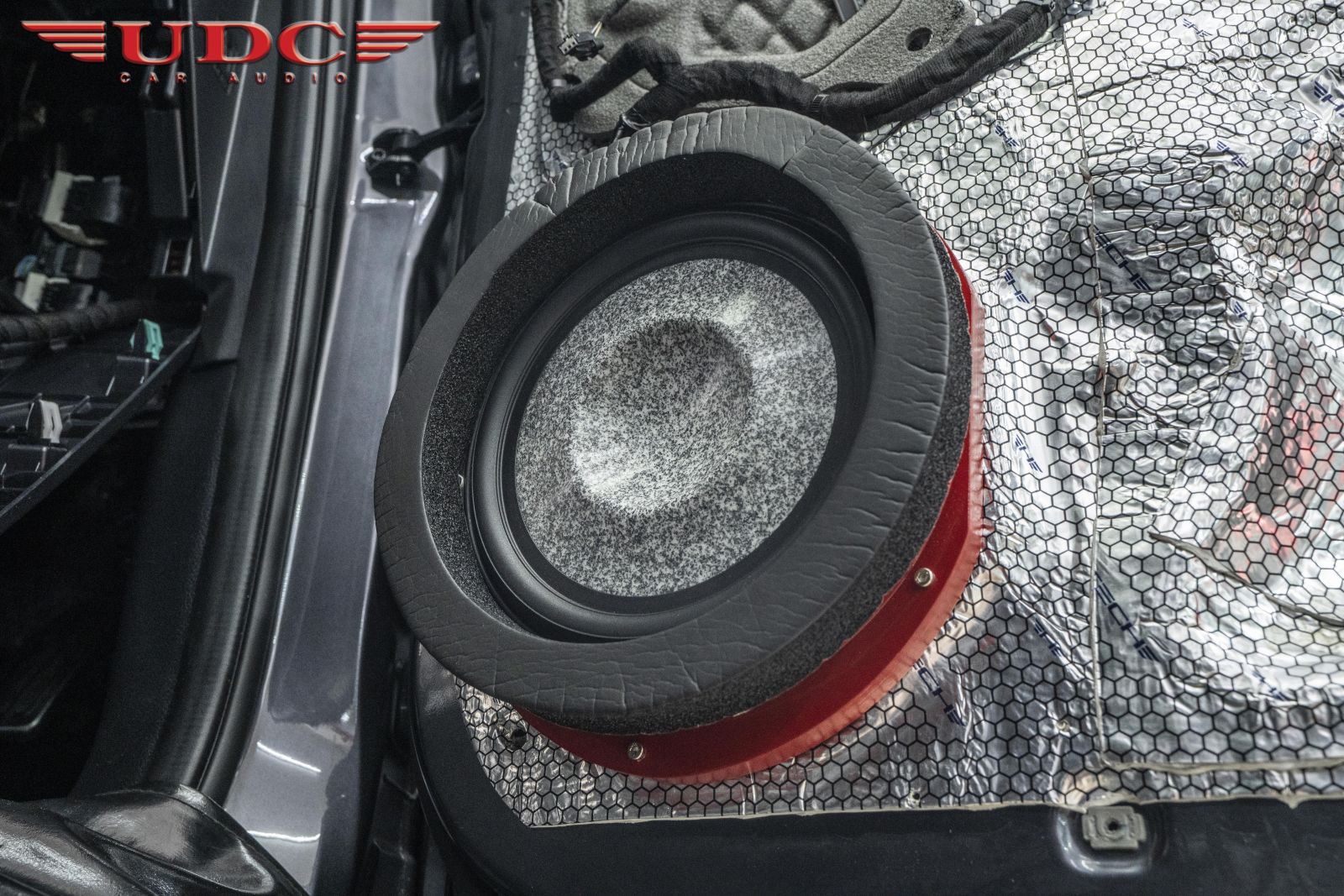

ZENISS  Silent Sphere แผ่นกันเสียงก้องที่หน้าลำโพงแผ่นปรับอคูสติก ป้องกันเสียงสะท้อนและเสียงก้องลอด



เข้าไปภายในแผงประตู ช่วยลดการเกิดเสียงก้อง สะท้อนและป้องกัน แผงประตูสั่น เมื่อเวลาลำโพงขับขึ้นลงทำงาน

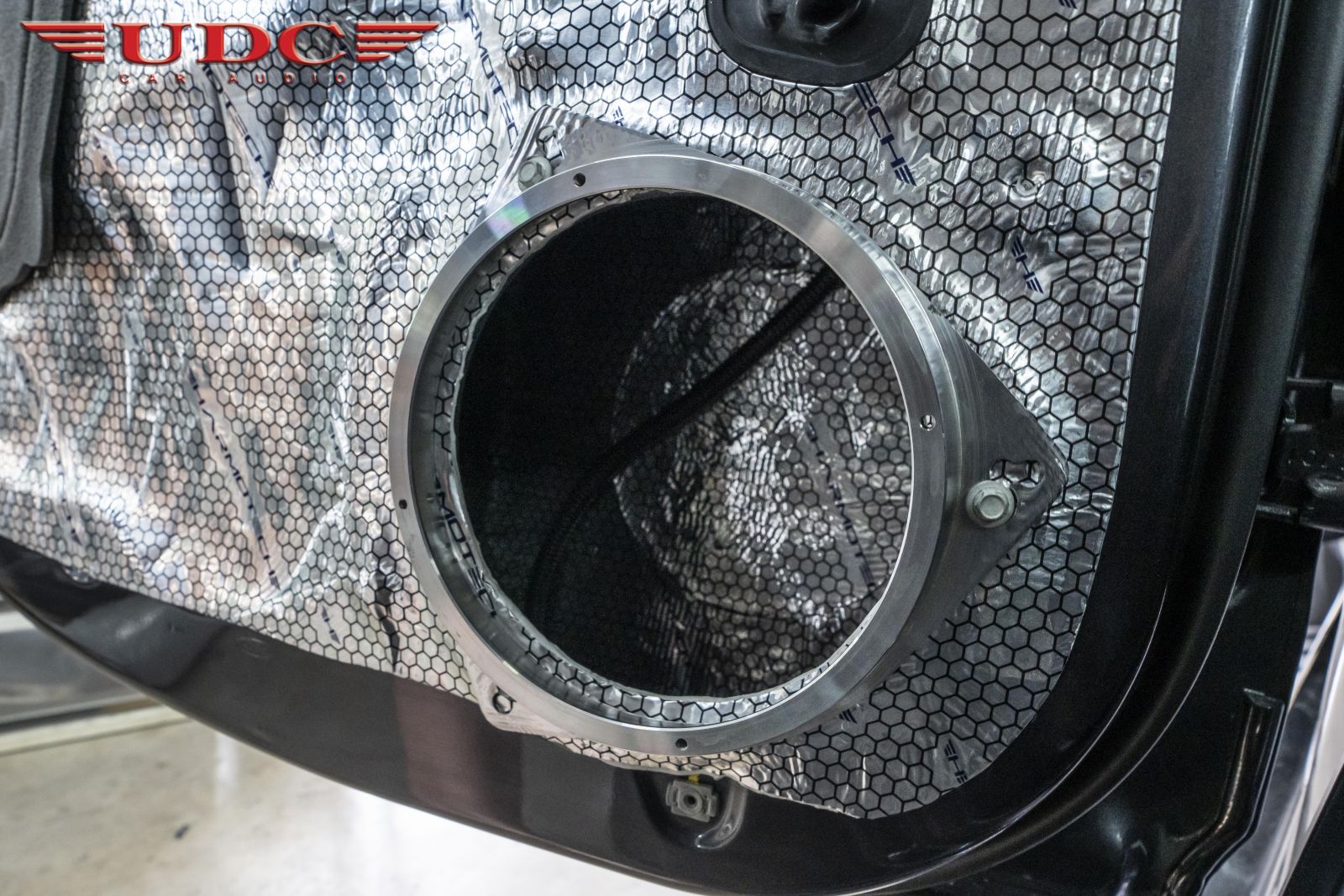

ฐานรองลำโพง ZENISS ZClu8 อีกหนึ่งอุปกรณ์ที่เราเน้นเป็นพิเศษลำหรับฐานรองลำโพง แบบกันน้ำกันเชื้อรา ไม่ติดไฟ

และซับเสียง ทั้งยังมีน้ำหนักเบาและไม่บวมน้ำ ติดตั้งเข้า กับช่องยึดน็อตเดิมของตัวรถ ไม่มีการเจาะตัวรถใหม่ทั้งสิ้นครับ

โดยข้อดีของฐานรองลำโพง ZENISS ZClu8 จะมีดังนี้ครับ



1. มีคุณสมบัติกันความชื้น กันเชื้อรา ไม่ดูดซับน้ำ และยังลดแรงกระแทกได้อย่างดี

2. มีคุณสมบัติในการเก็บเสียง ดูดเสียง กันความร้อน และเก็บความร้อนได้

3. มีน้ำหนักเบา แต่มีความหนาแน่นประมาณ 0.55 – 0.66 g/cm3

4. ไม่ก่อให้เกิดเชื้อไฟ ไม่เป็นตัวนำไฟ

5. มีความคงทนต่อสารเคมี กรดแก่ และเบสแก่

6. อายุการใช้งานที่ยืนนาน


5. ลดการใช้ไม้ ช่วยรักษาสิ่งแวดล้อม













งานติดตั้งลำโพง MIDBASS (8") ของ  FOCAL UTOPIA M 8WM  ของประตูหน้าด้านซ้าย  FORD EVEREST


คันนี้มาให้ชมกันต่อนะครับ โดยทำการบัดกรีด้วยตะกั่วเงิน TCHERNOV SFS/AG Super Flux Silver Solder


เข้าที่ขั้วลำโพงและใส่ปลอกหุ้มสายที่ขั้วลำโพงเพื่อป้องกันชุดสายและแยกประเภทสายด้วยสีเพื่อง่ายต่อการซ่อมบำรุง


อีกทั้งยังทำการยึดน็อตที่ลำโพงให้ครบทุกจุด เพื่อให้ได้ความมั่นคงแข็งแรงและความแนบสนิทของลำโพง


และฐานรองลำโพงเพื่อให้ลม ที่ลอดออกมานั้นเกิดขึ้นได้น้อยที่สุด ขั้นตอนเล็กๆน้อยๆที่เราใส่ใจครับ















TCHERNOV SFS/AG Super Flux Silver Solder

อีกหนึ่งสิ่งที่ทางเราไม่เคยมองข้ามในเรื่องของ การบัดกรีเข้าอุปกรณ์ต่างๆ จะทำการบัดกรีอุปกรณ์ทั้งระบบด้วยตะกั่วเงิน

TCHERNOV SFS/AG Super Flux Silver Solder for Audio เพื่อให้แนวเสียงที่คงเดิม ไม่เปลี่ยนแปลงคาเร็กเตอร์


ของสาย TCHERNOV ที่ติดตั้งเข้าไปในระบบครับ























ZENISS  Silent Sphere แผ่นกันเสียงก้องที่หน้าลำโพงแผ่นปรับอคูสติก ป้องกันเสียงสะท้อนและเสียงก้องลอด



เข้าไปภายในแผงประตู ช่วยลดการเกิดเสียงก้อง สะท้อนและป้องกัน แผงประตูสั่น เมื่อเวลาลำโพงขับขึ้นลงทำงาน

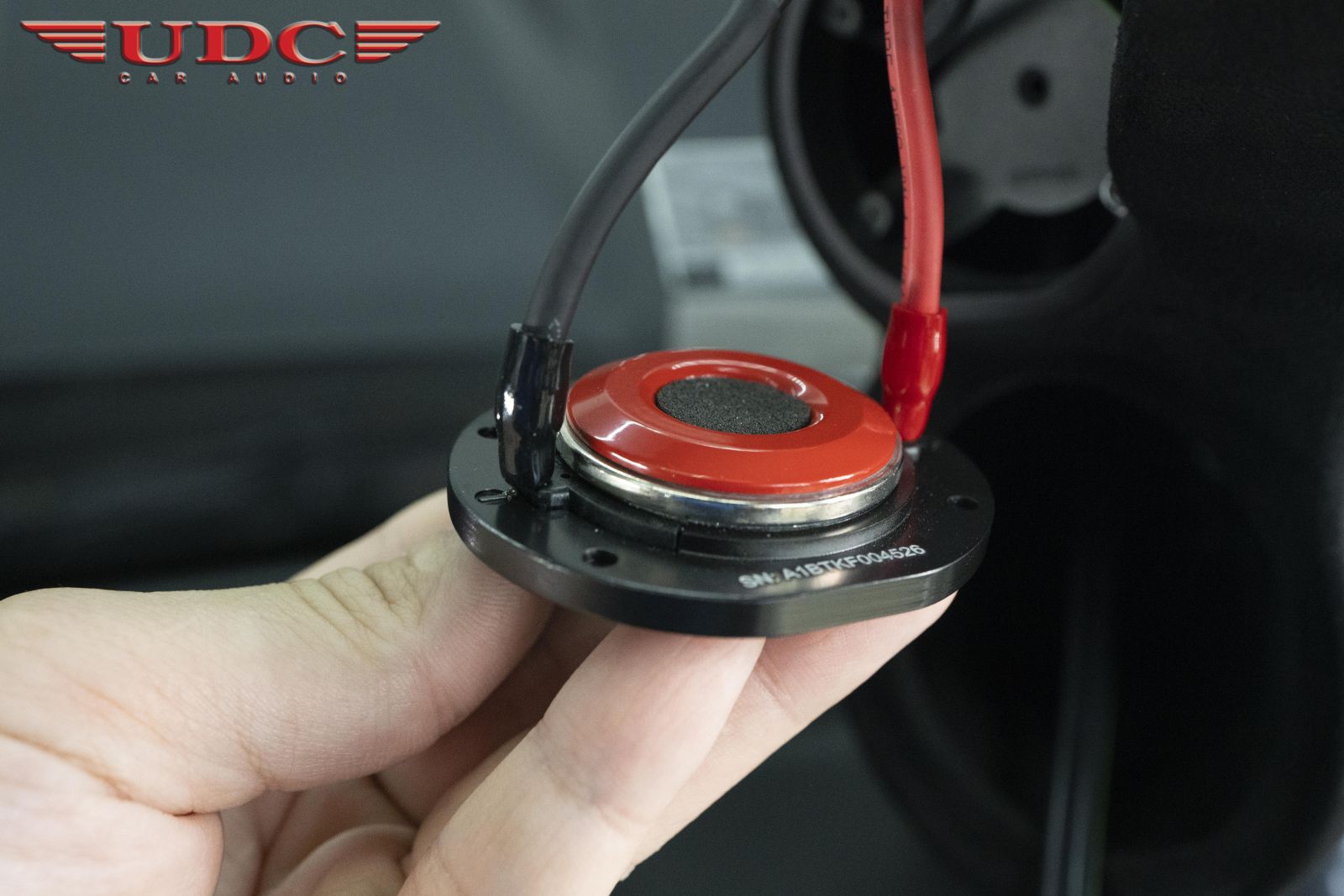

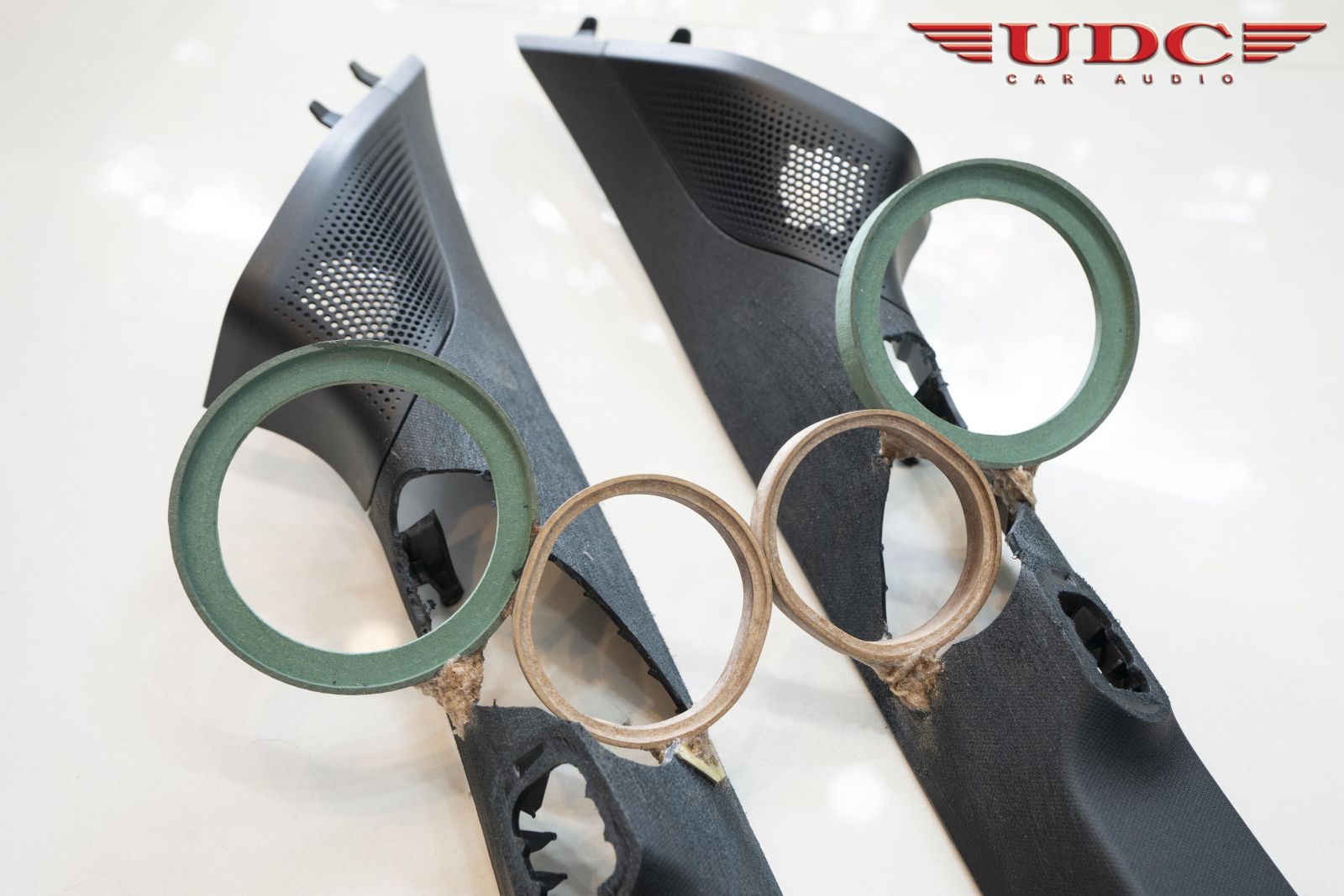

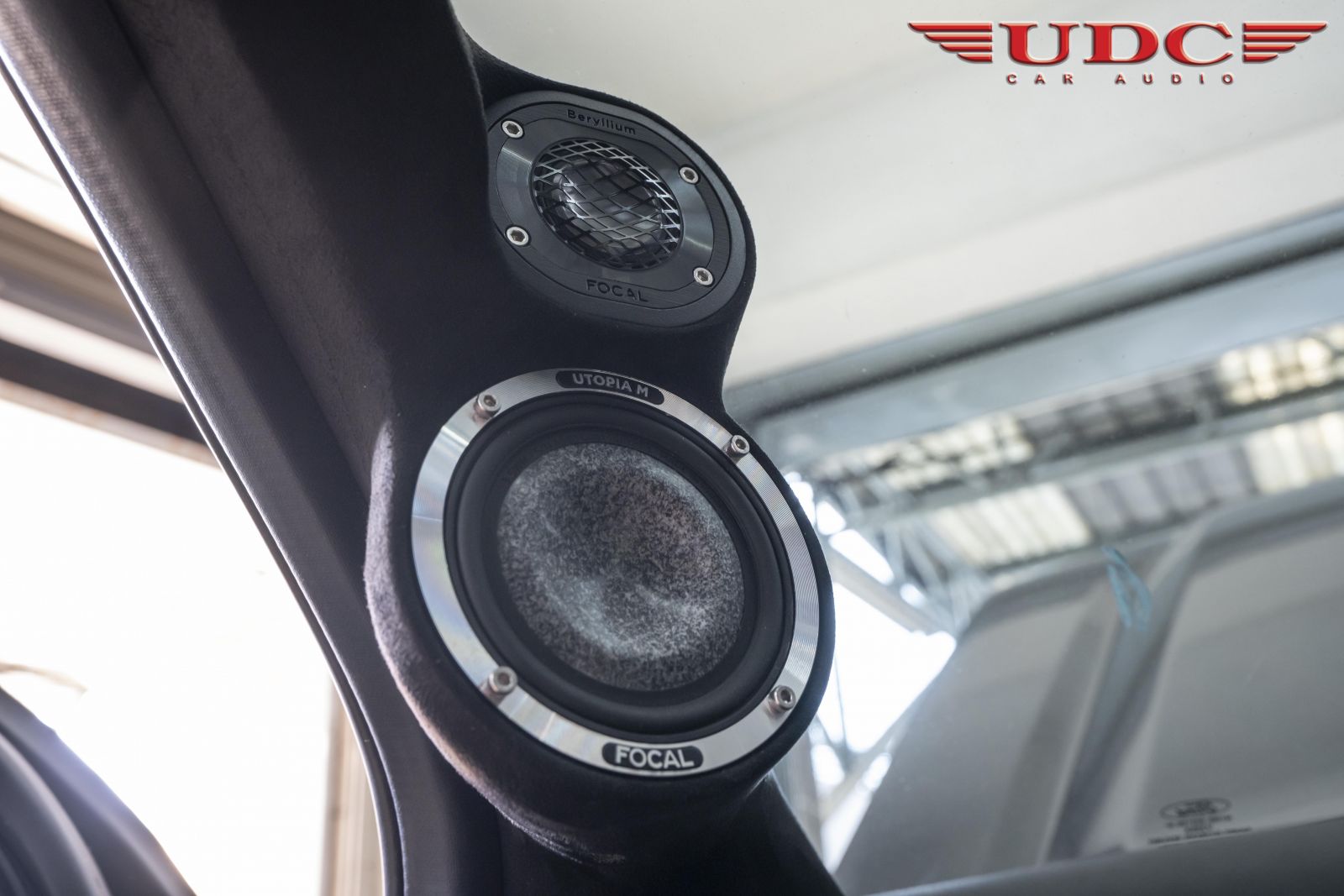

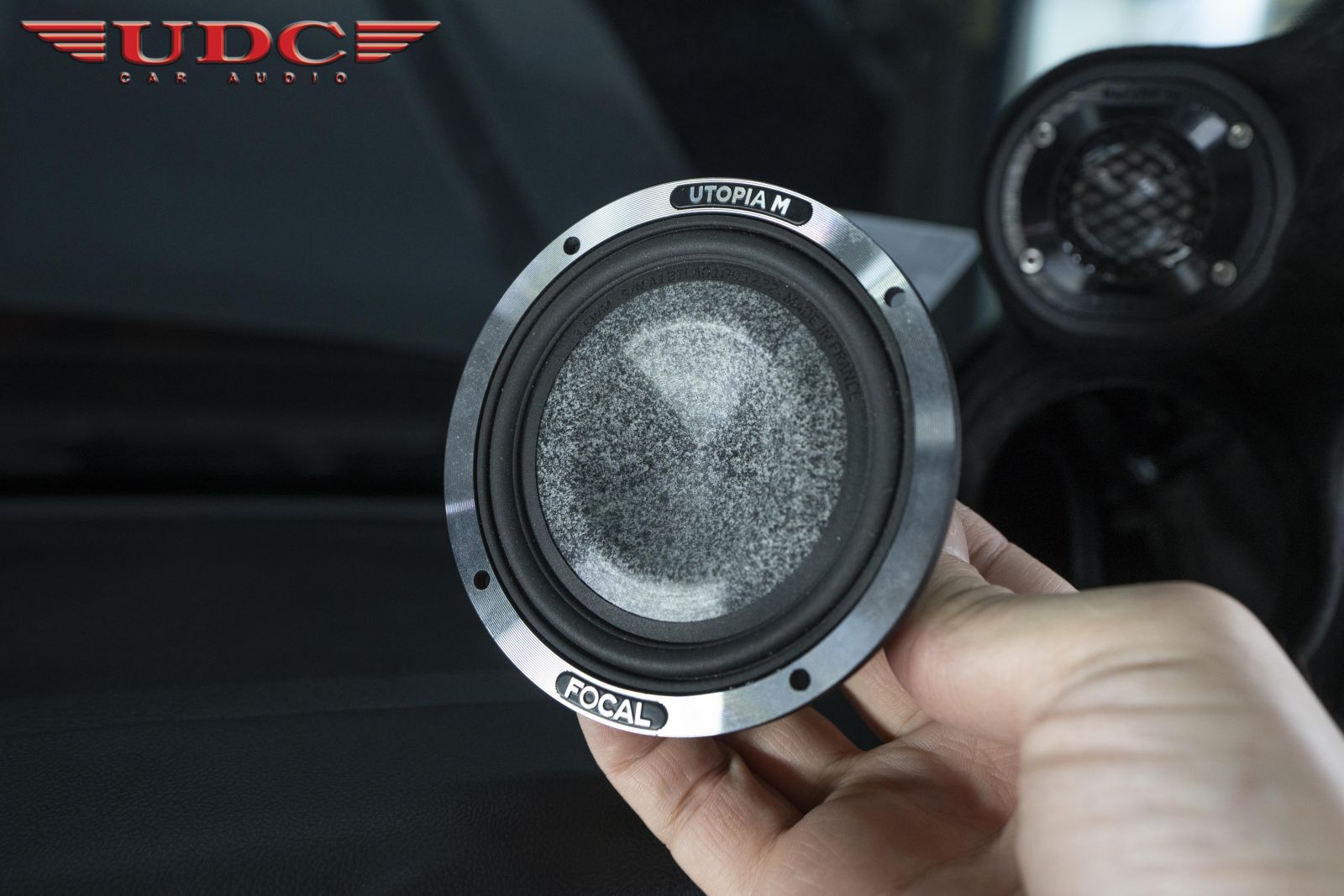

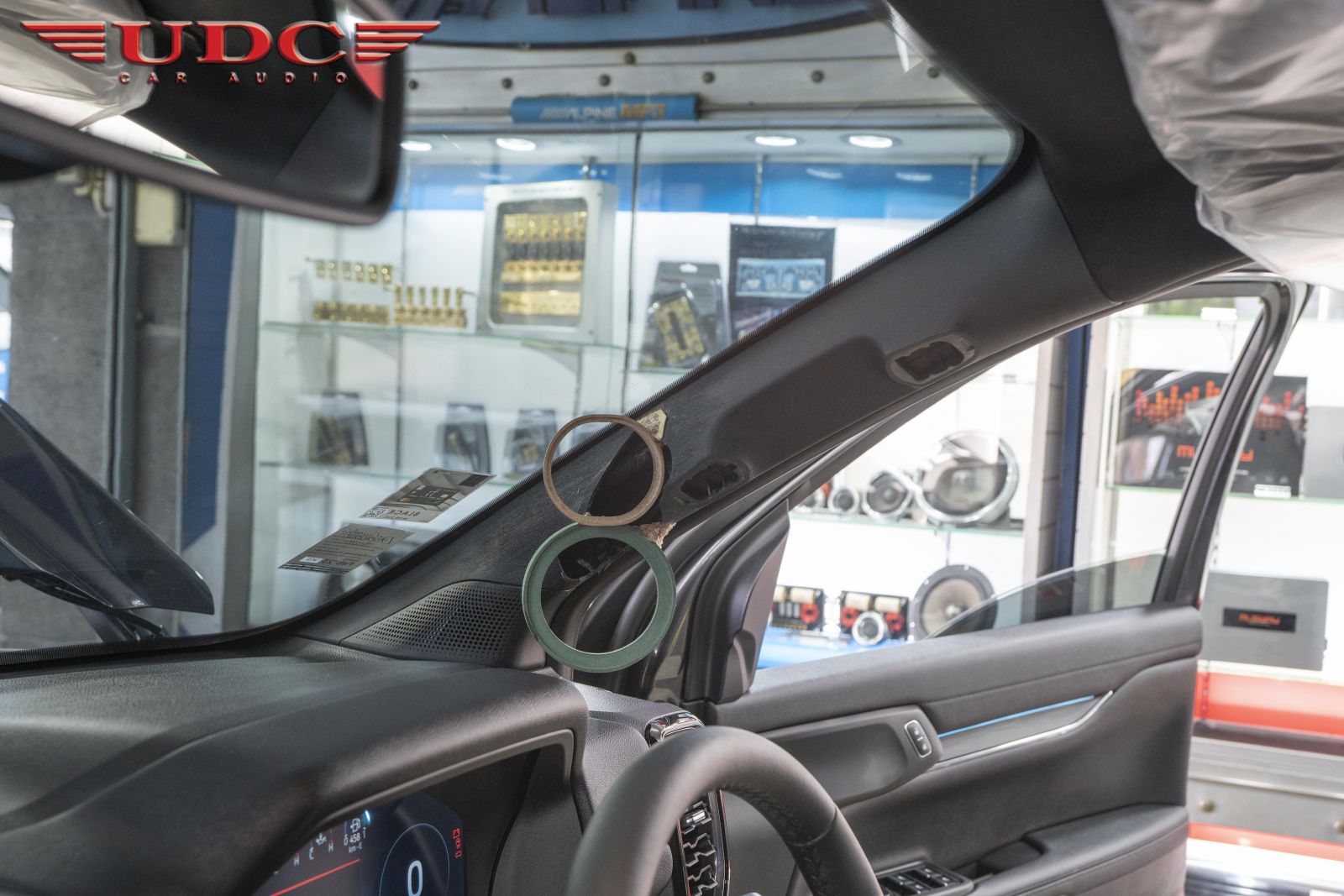

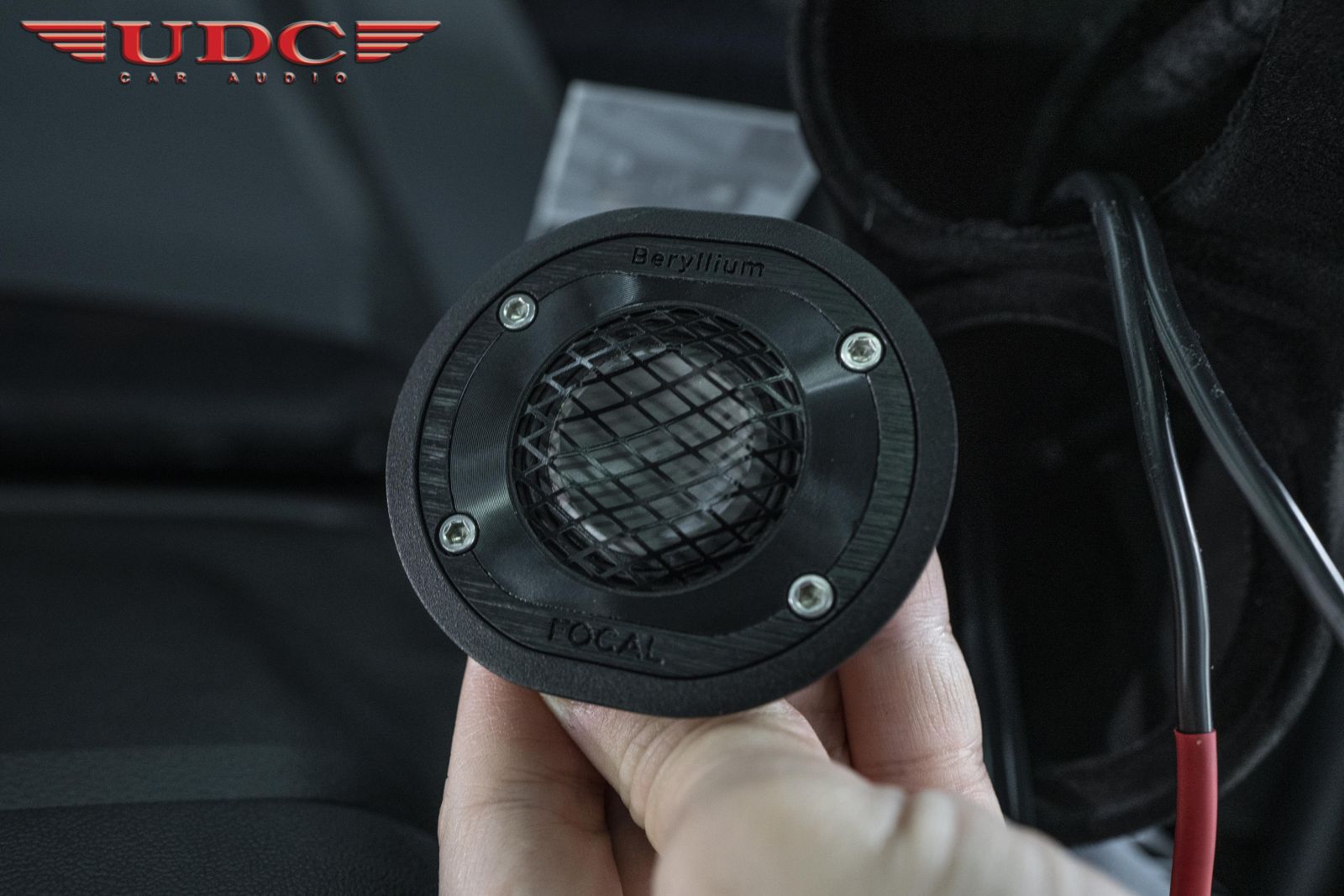

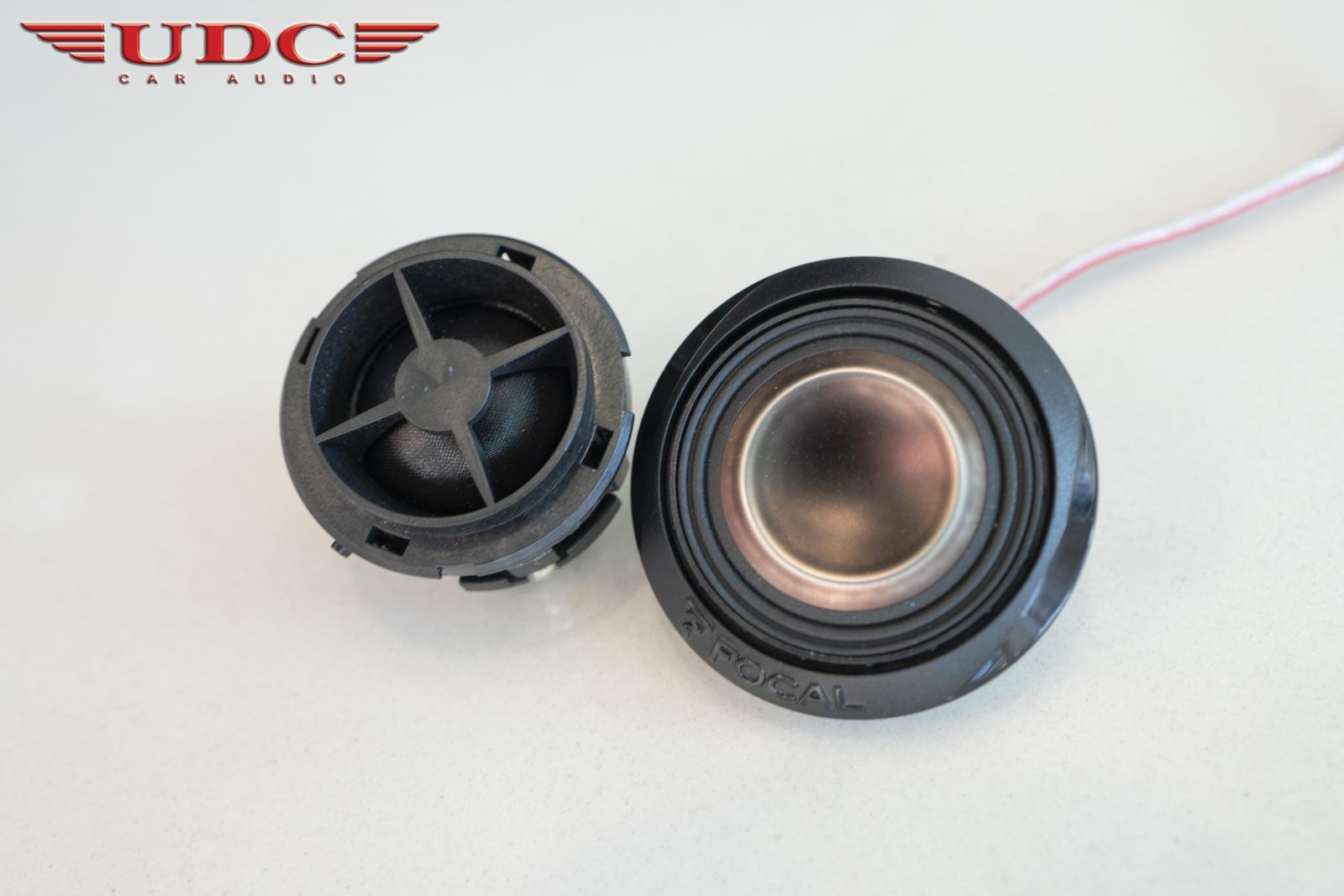

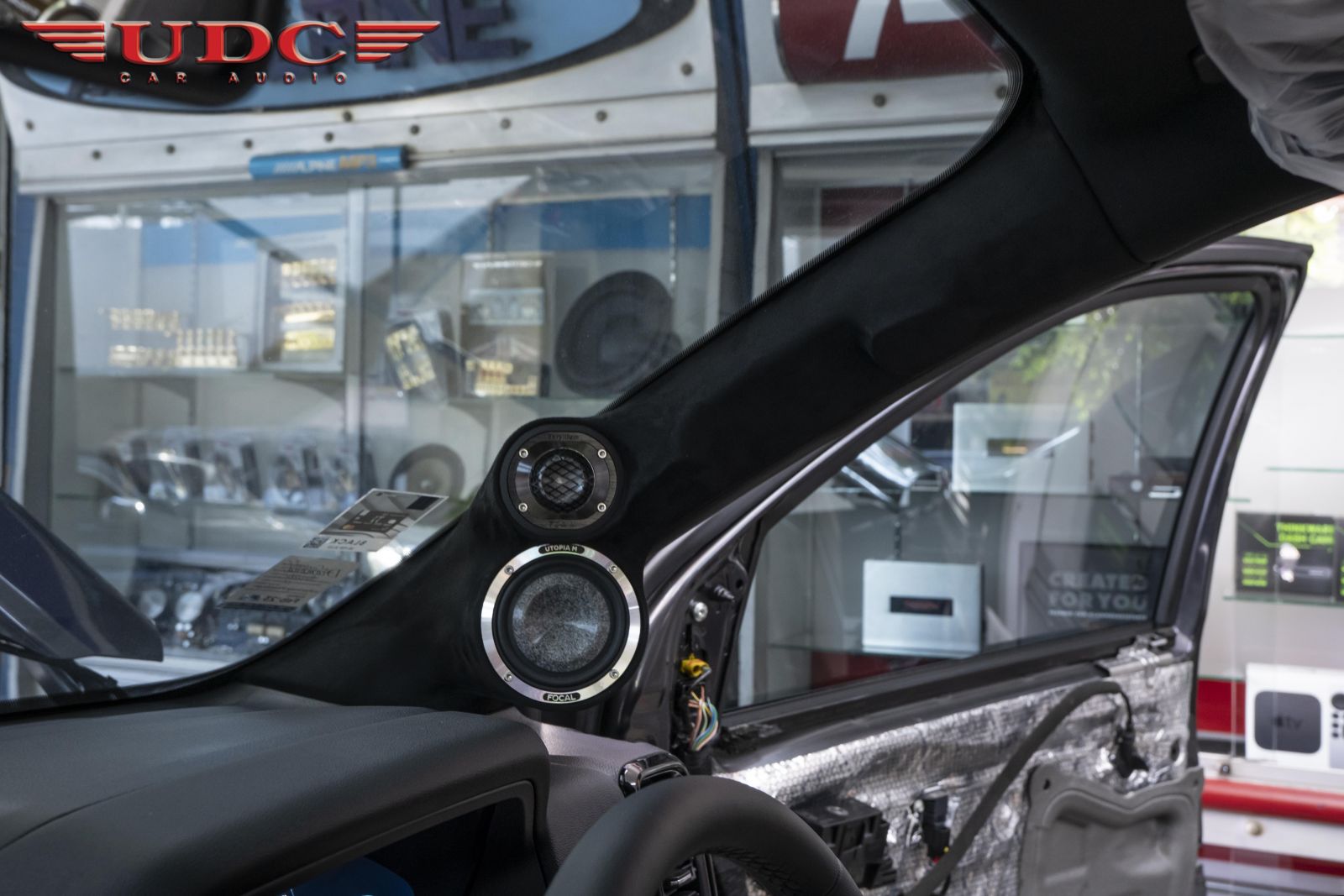

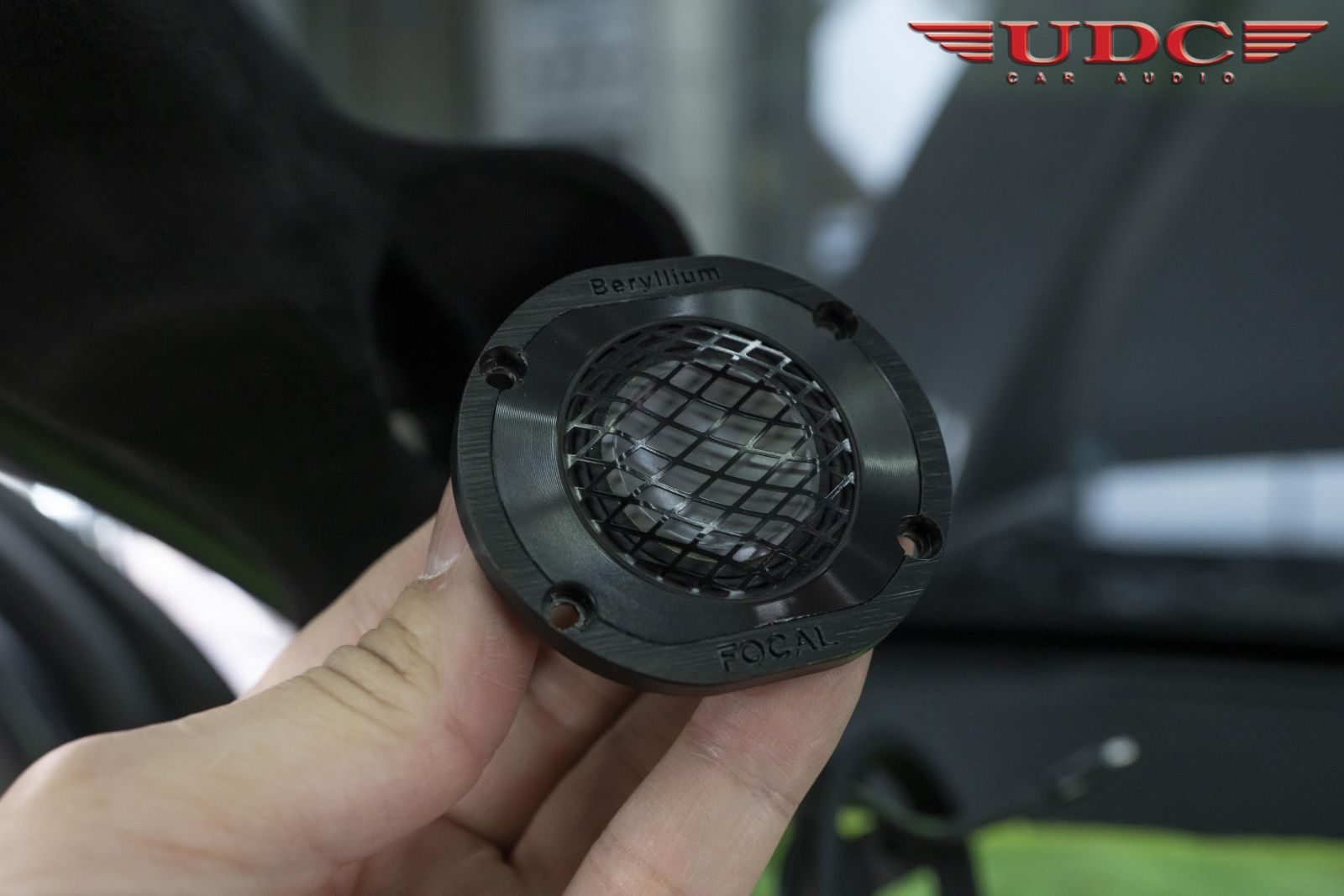

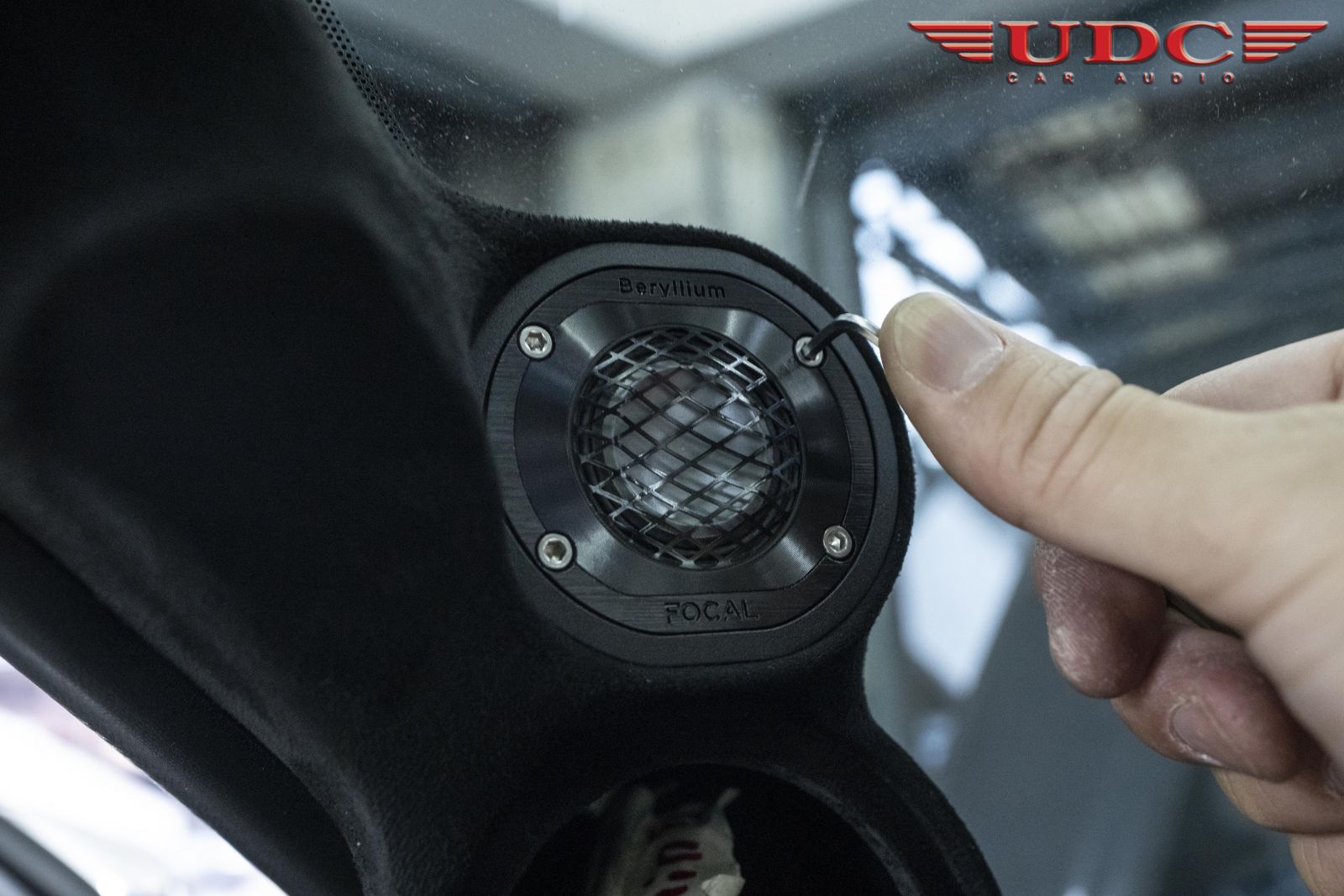

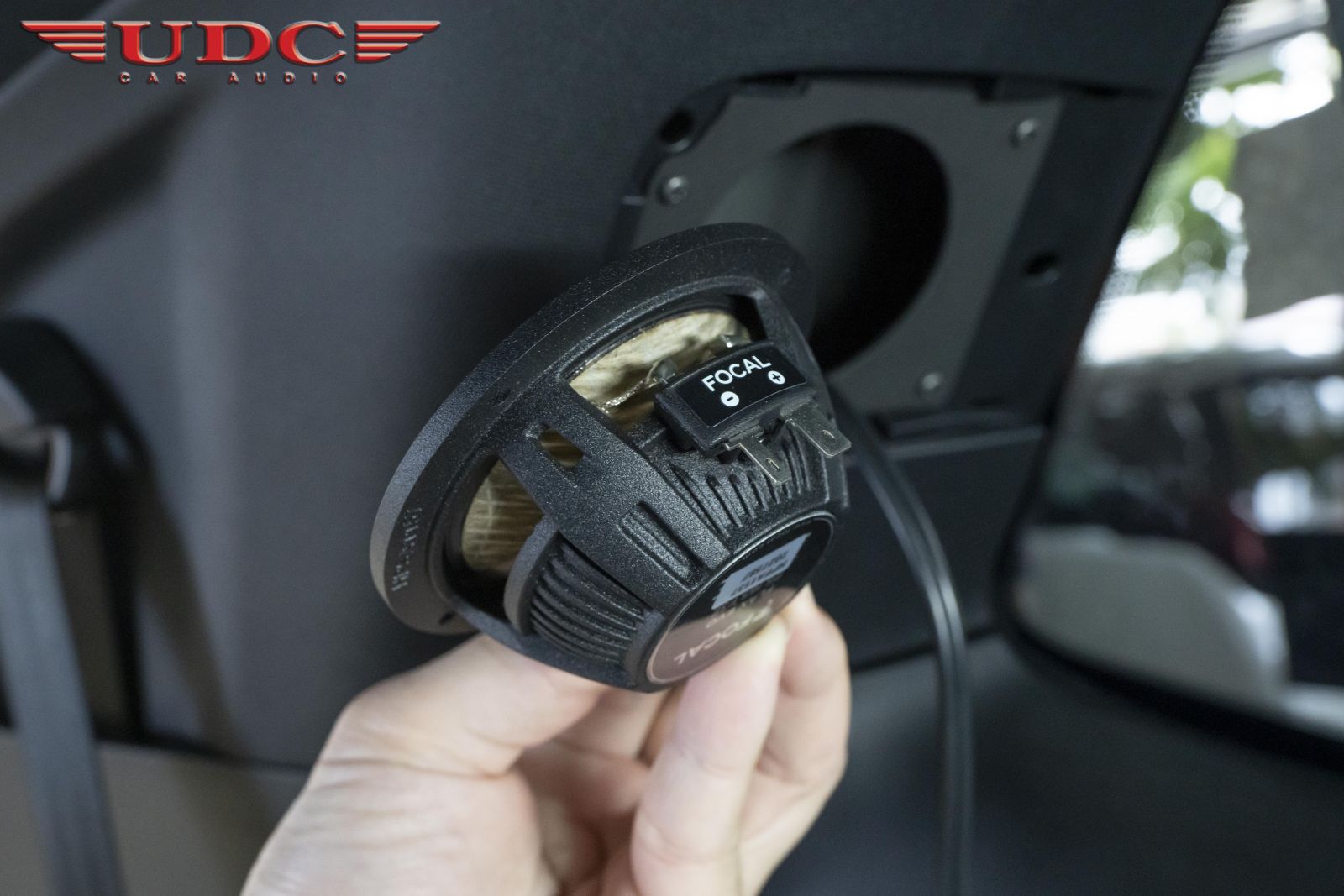

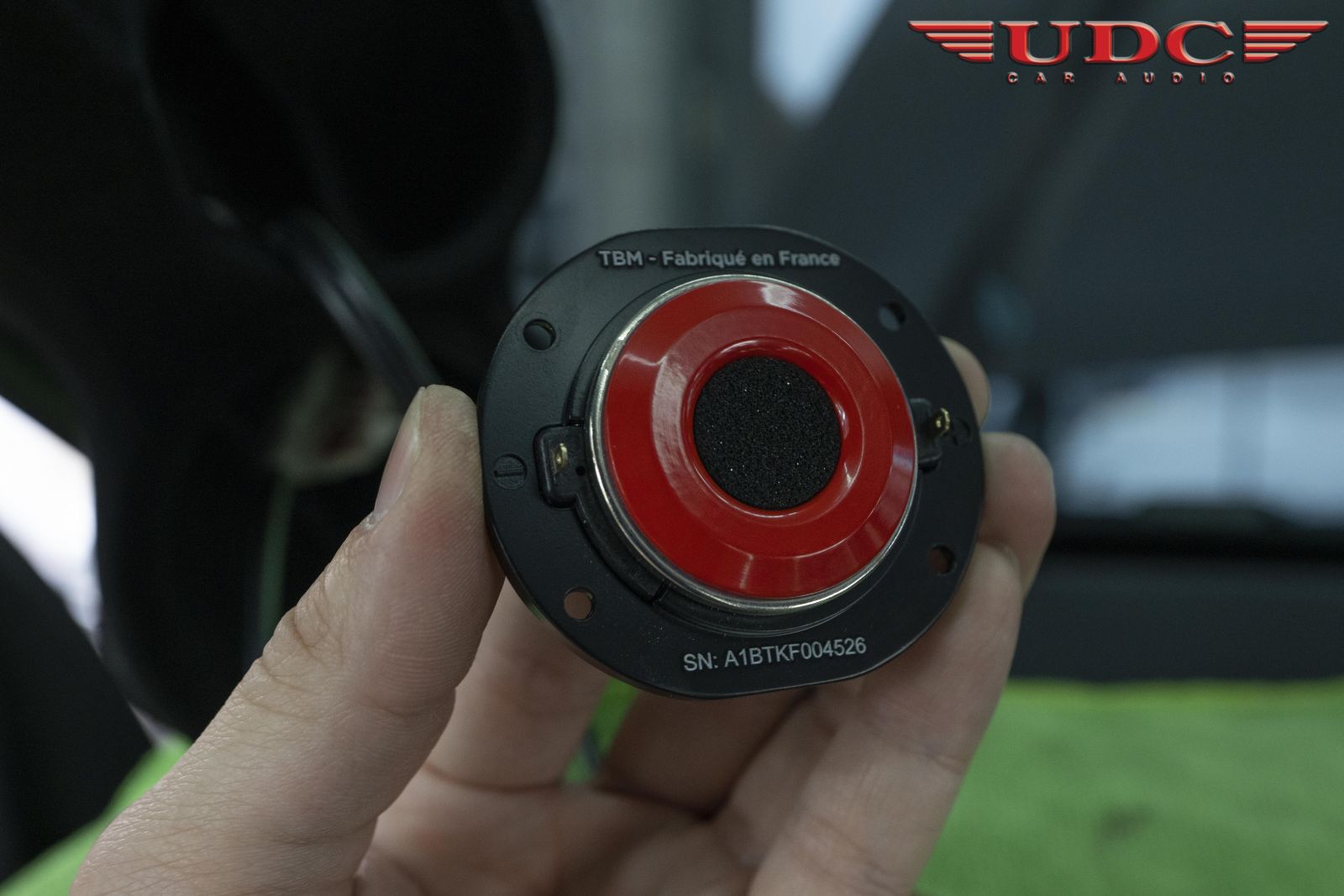

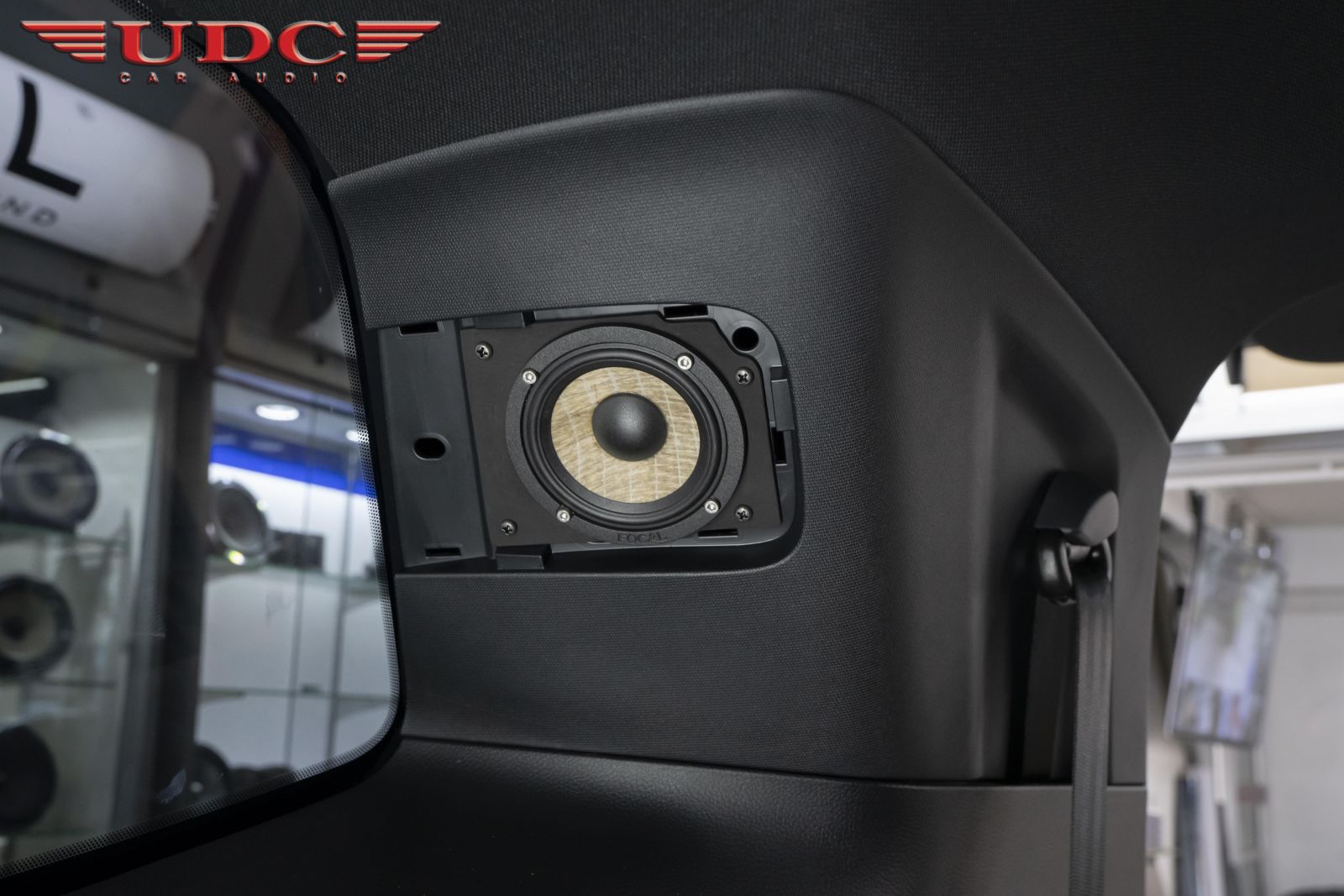

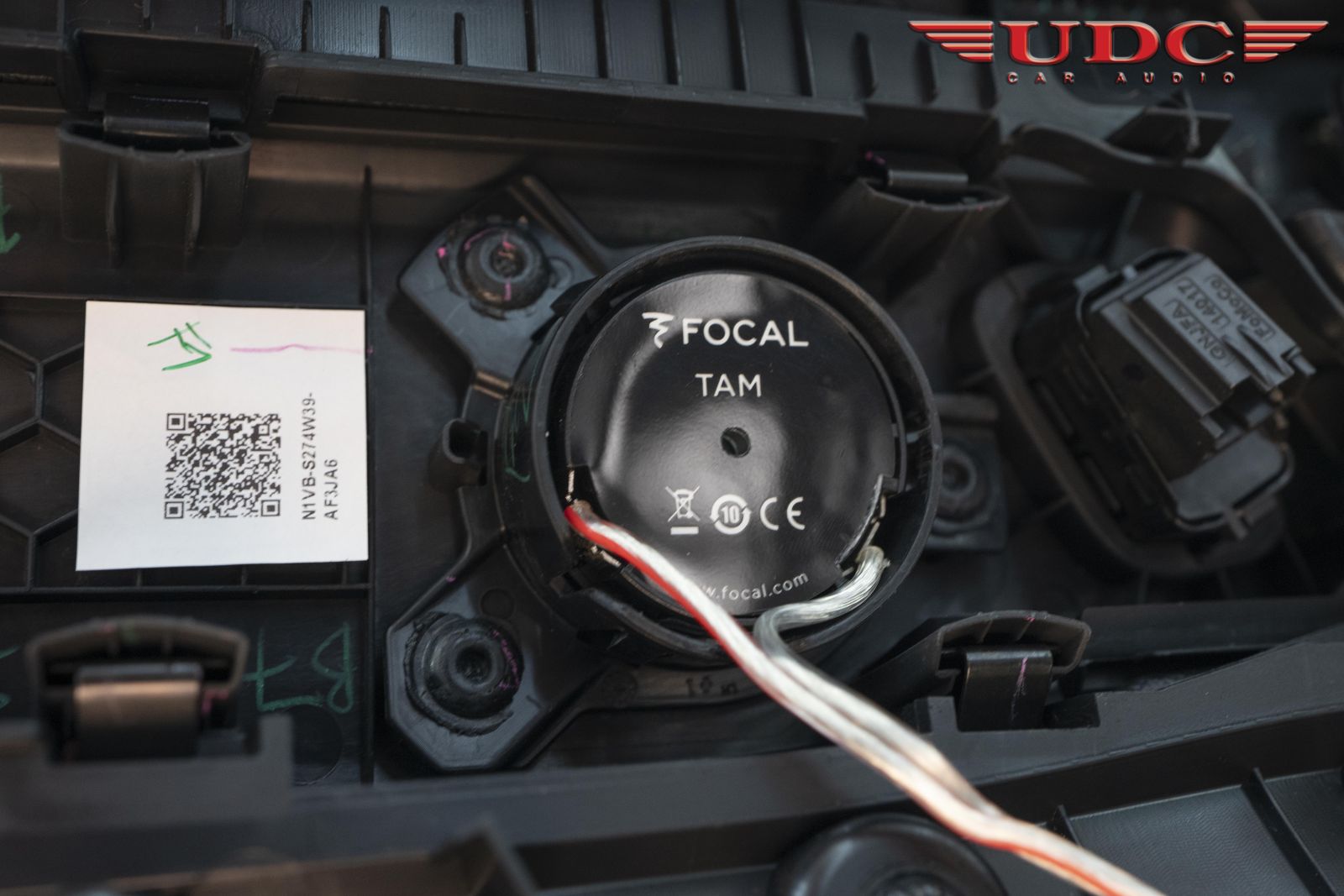

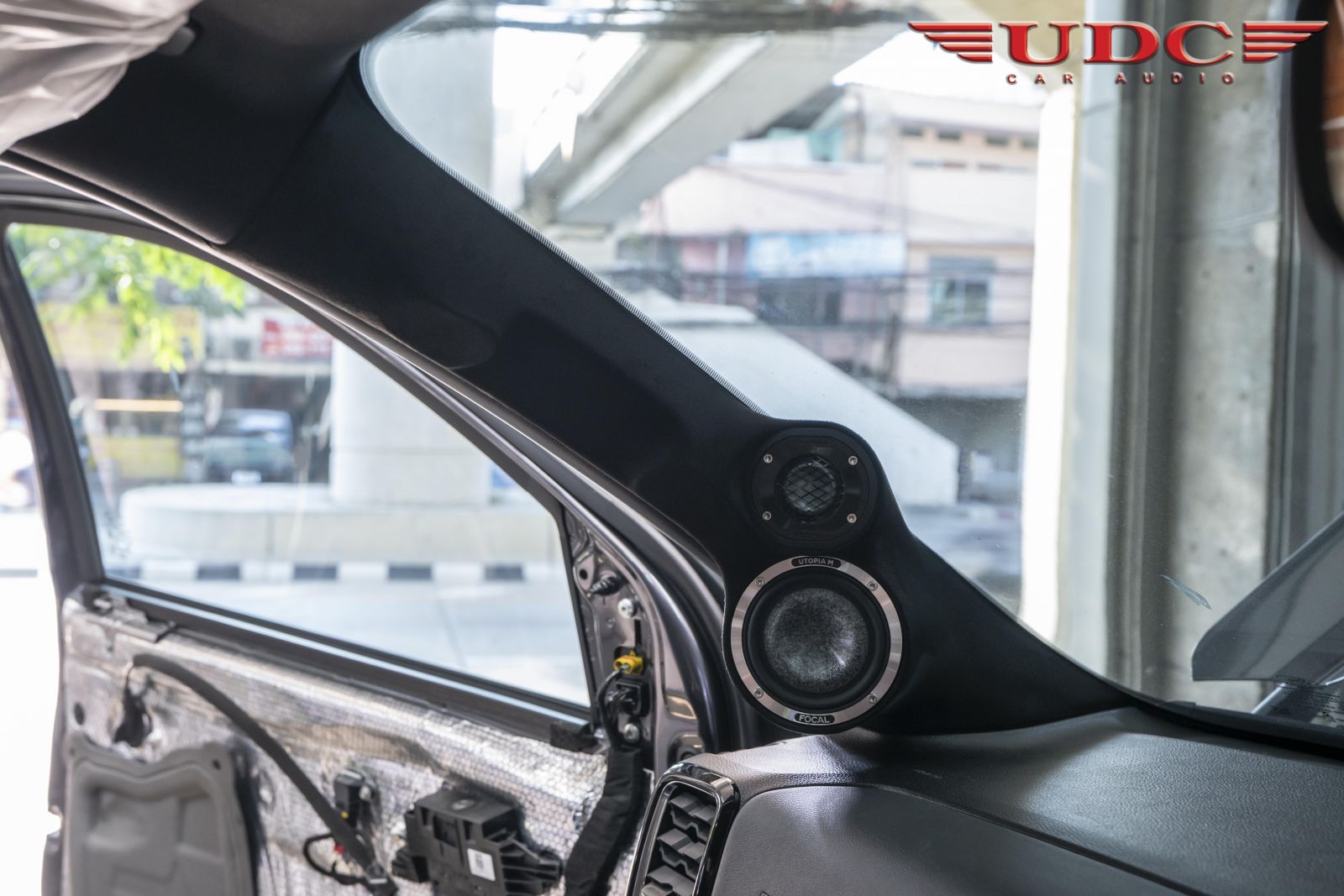

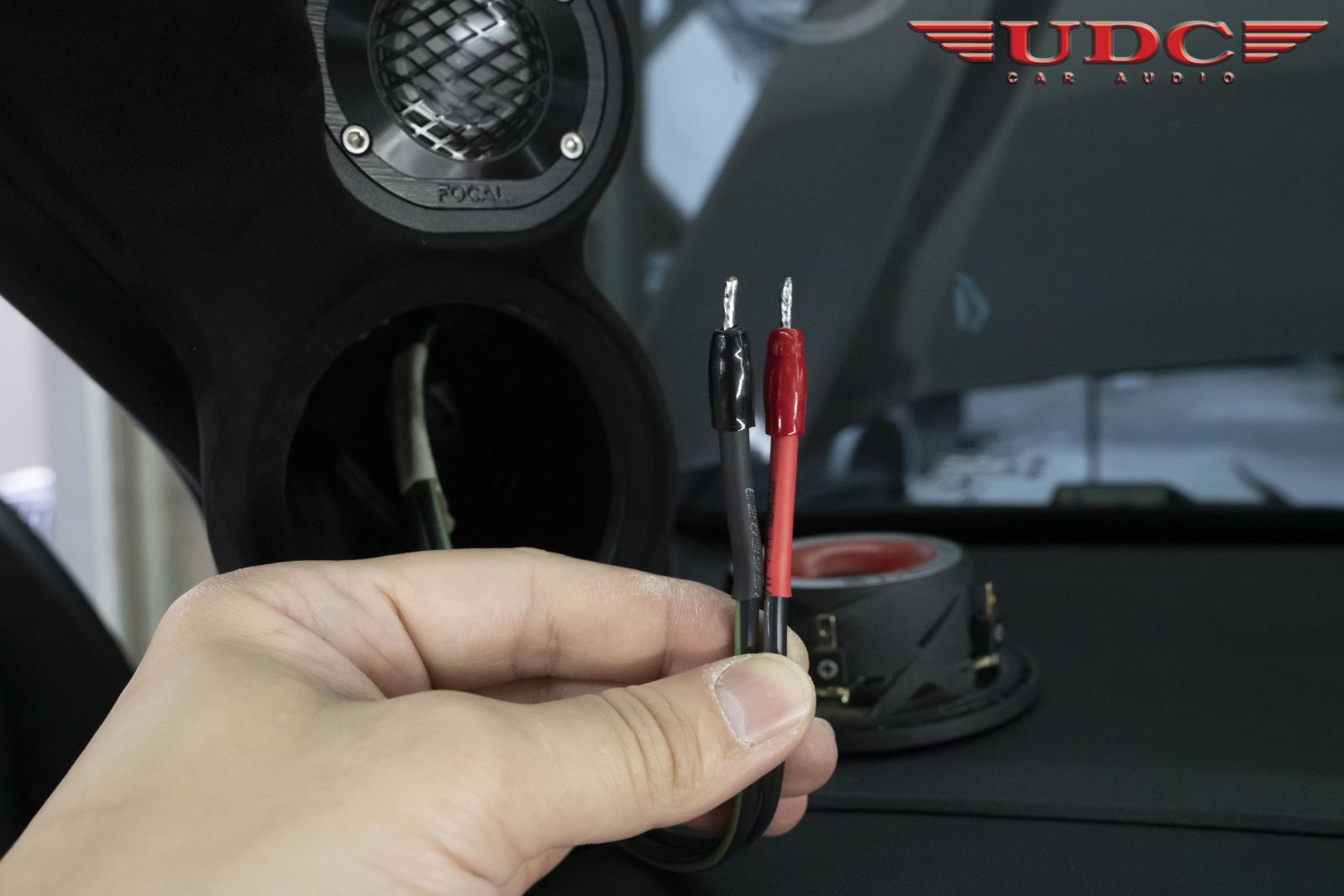

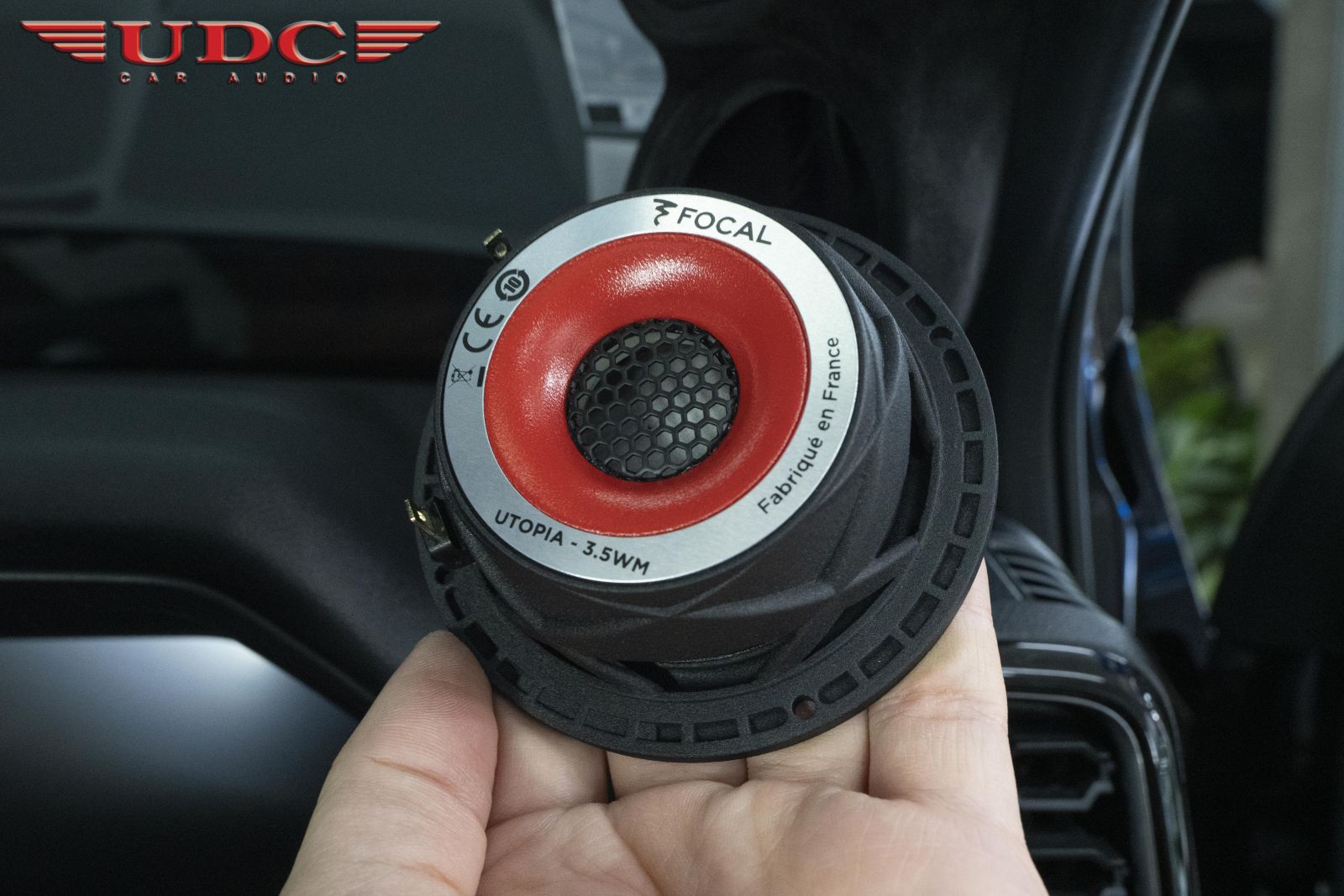

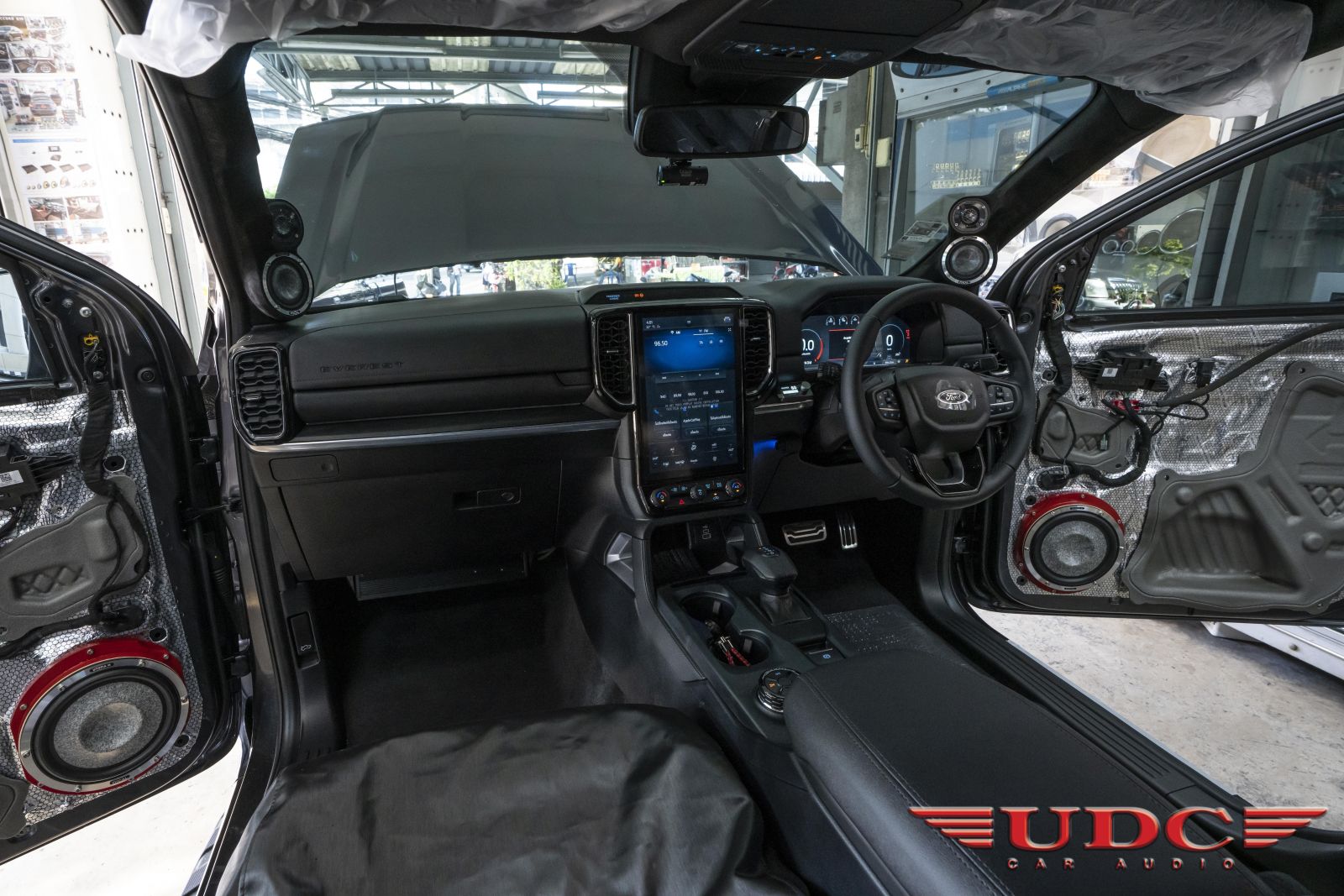

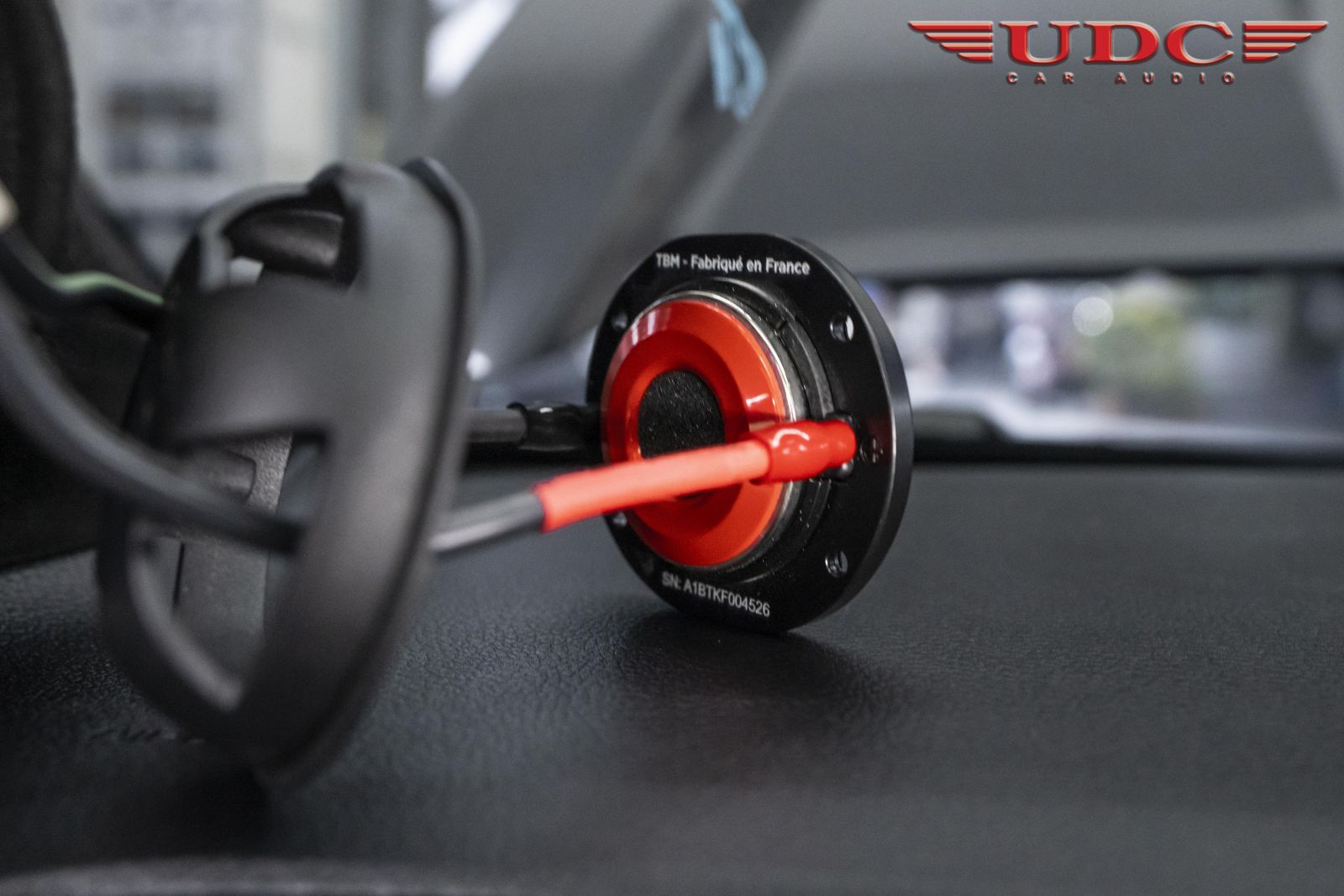

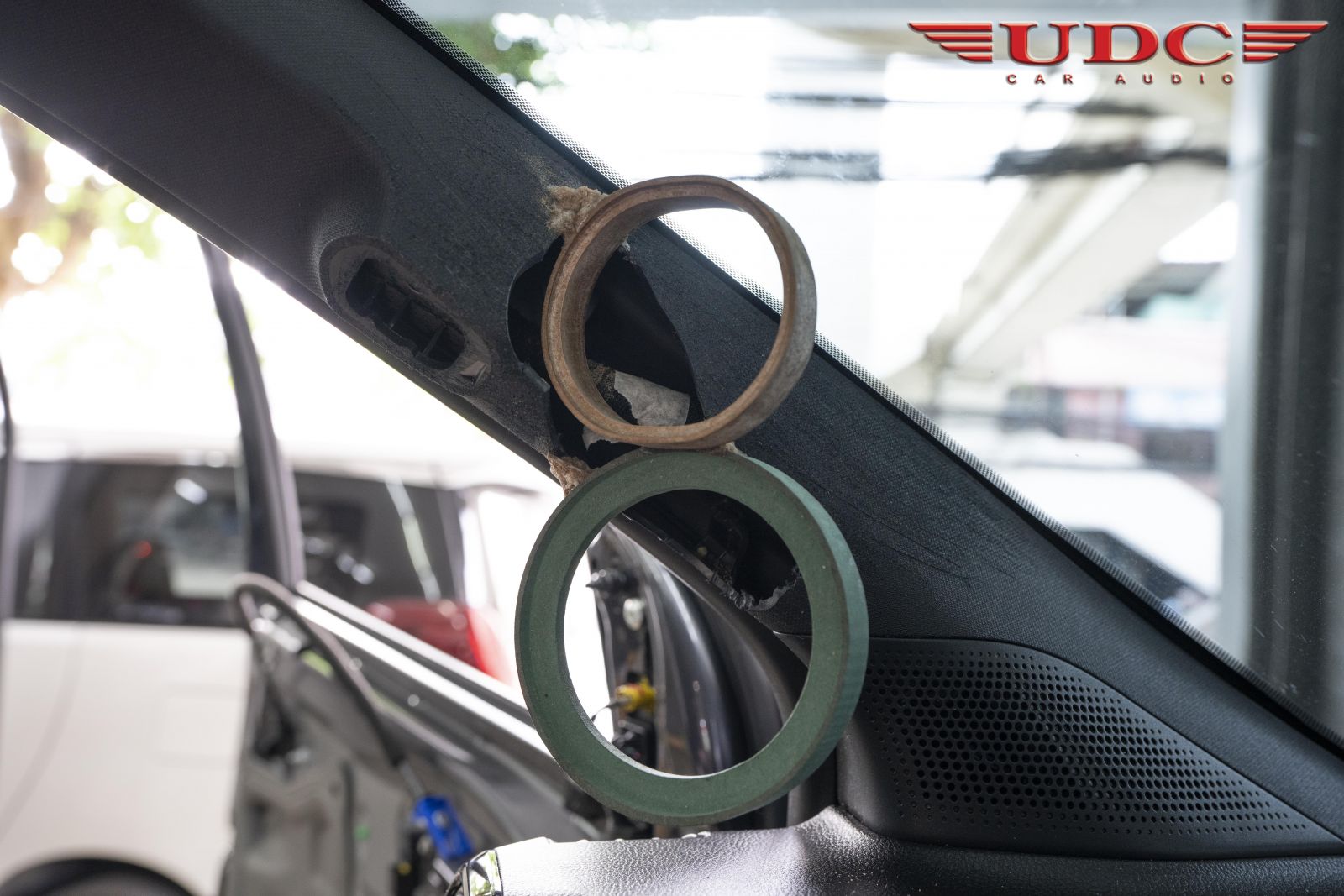

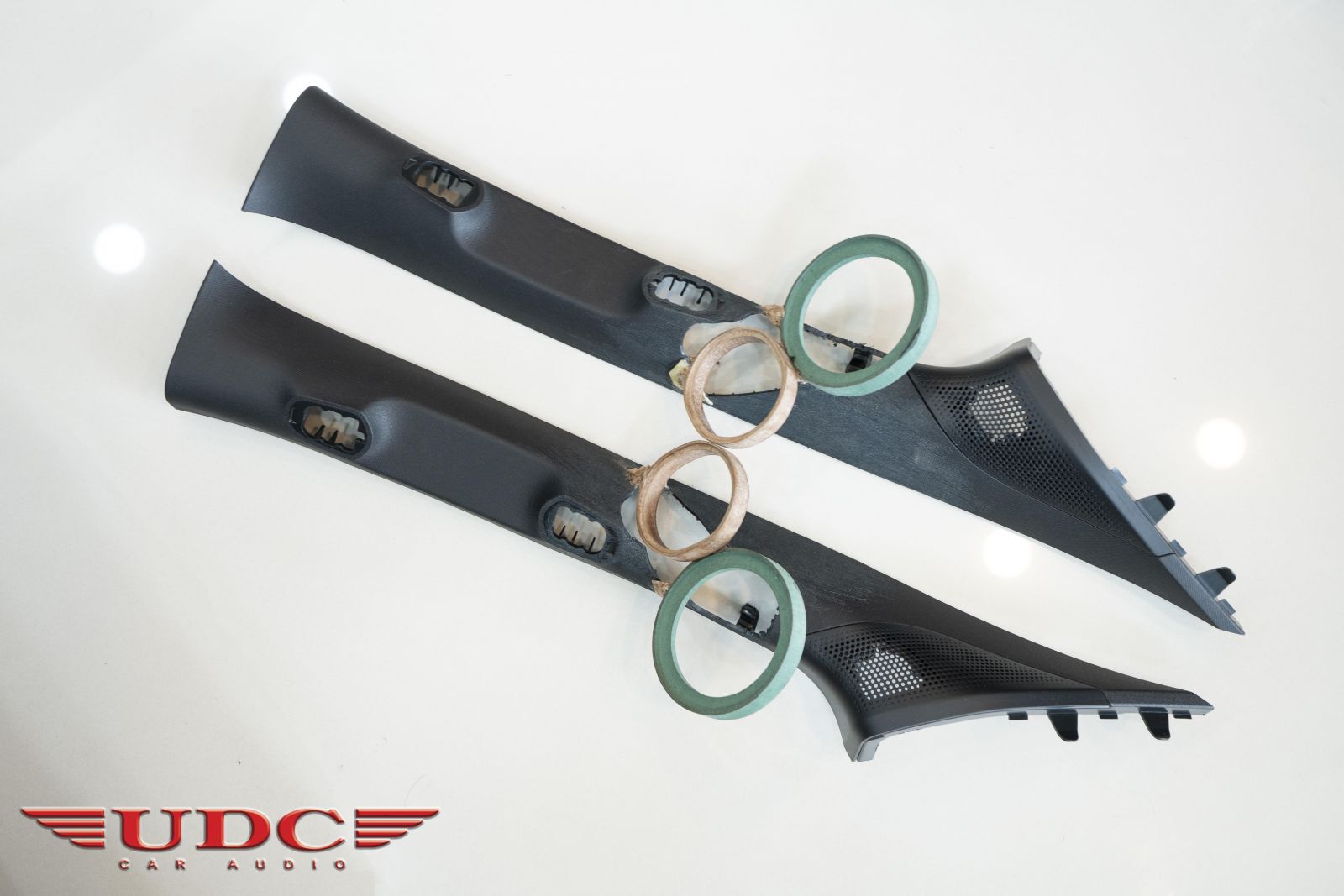

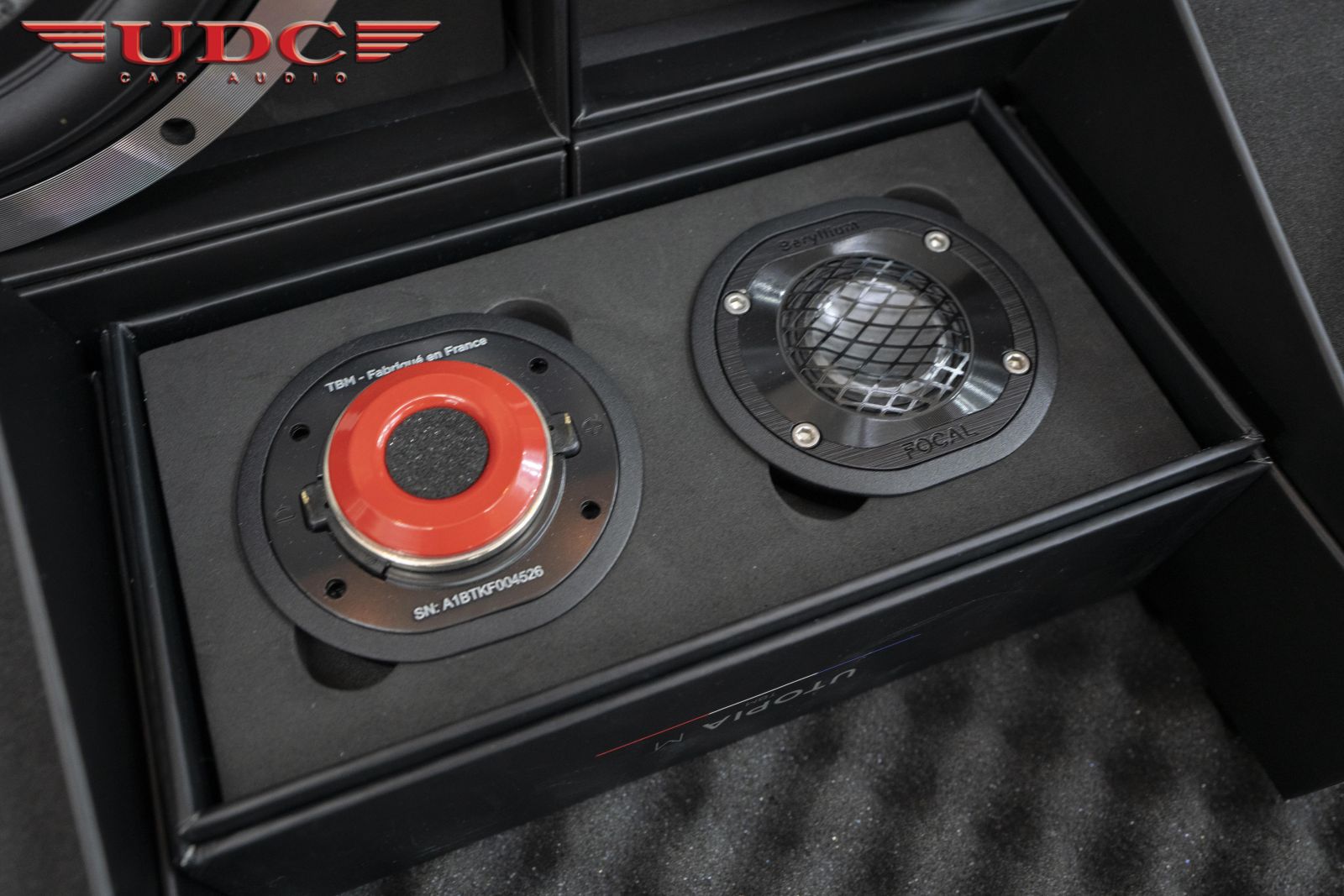

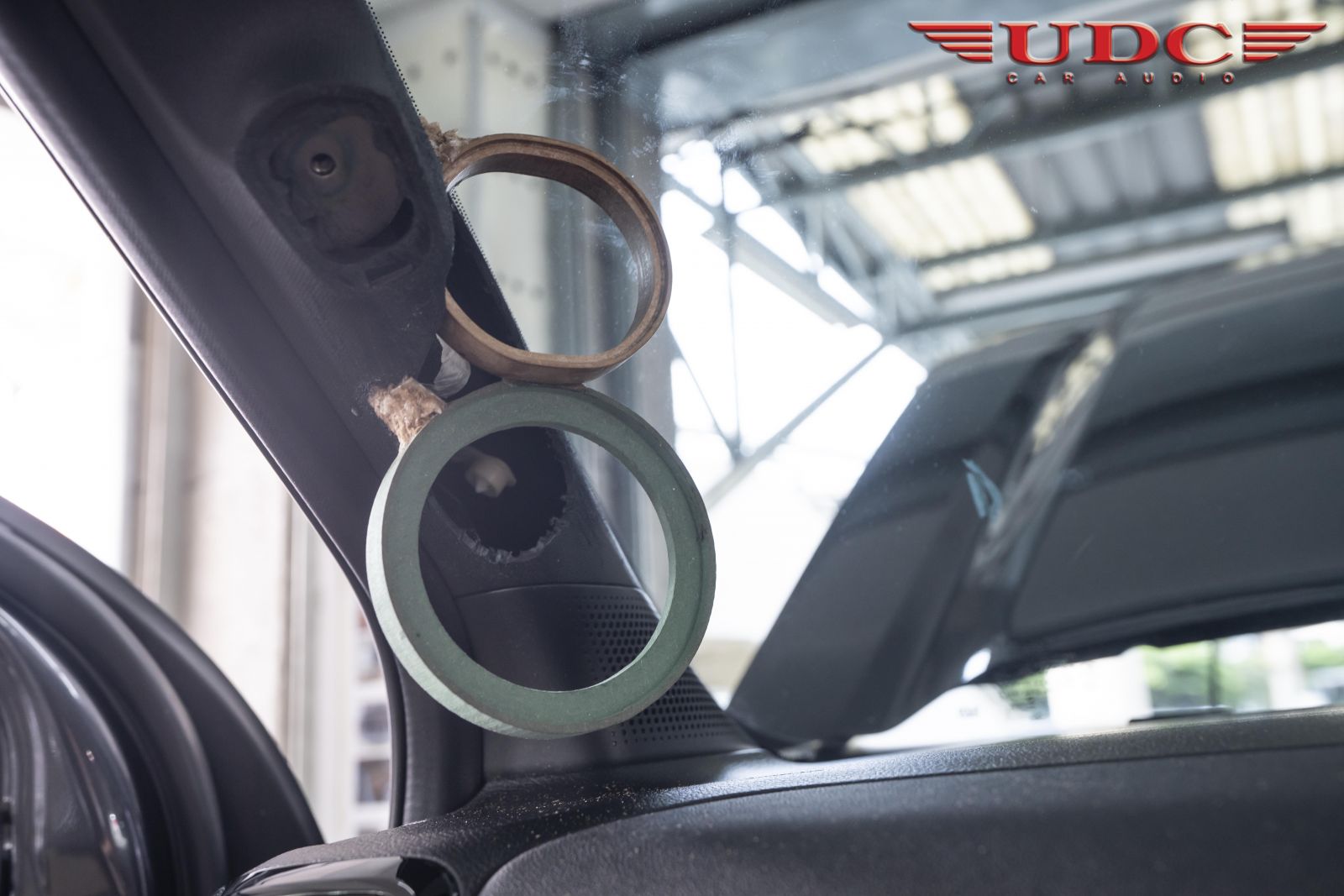

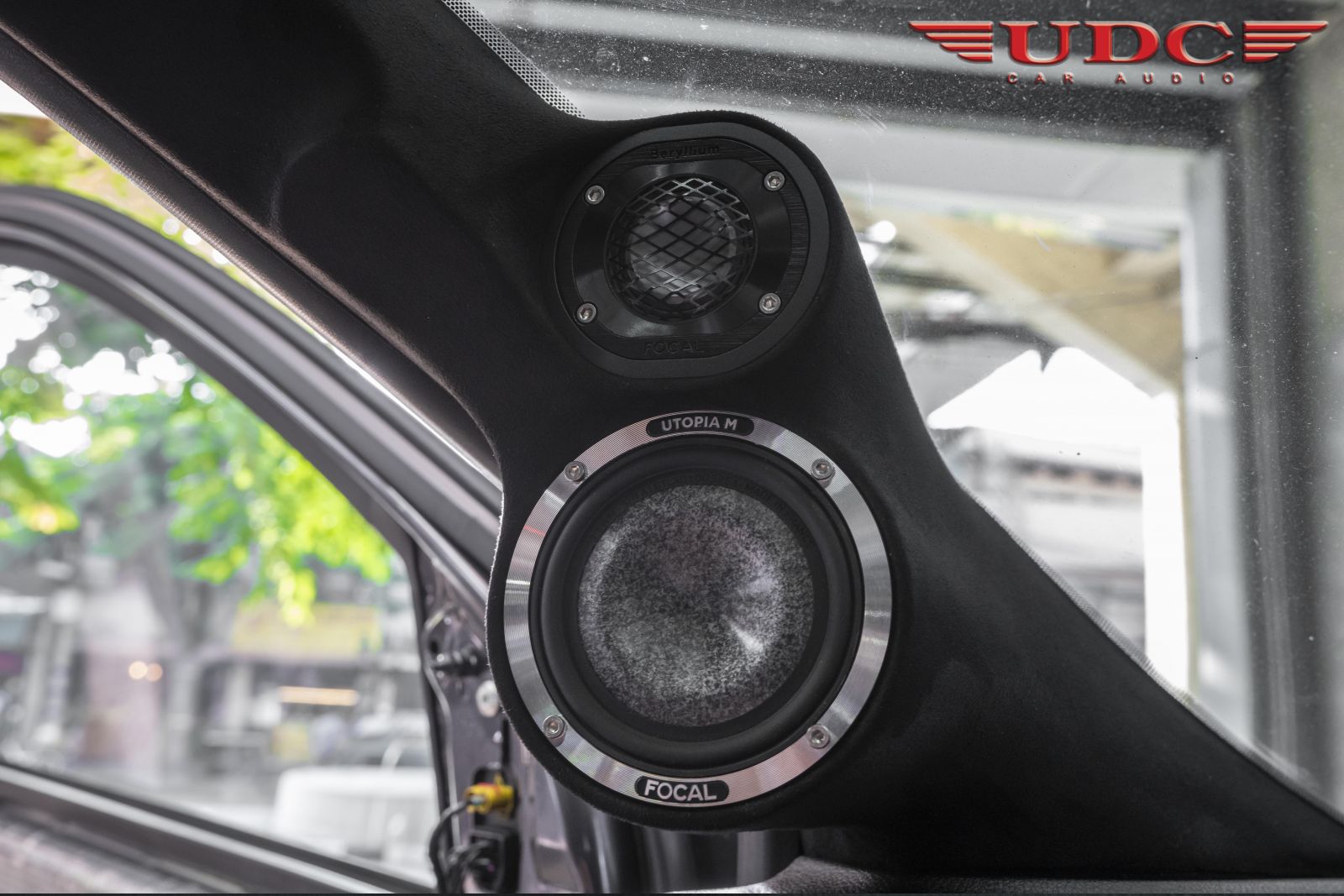

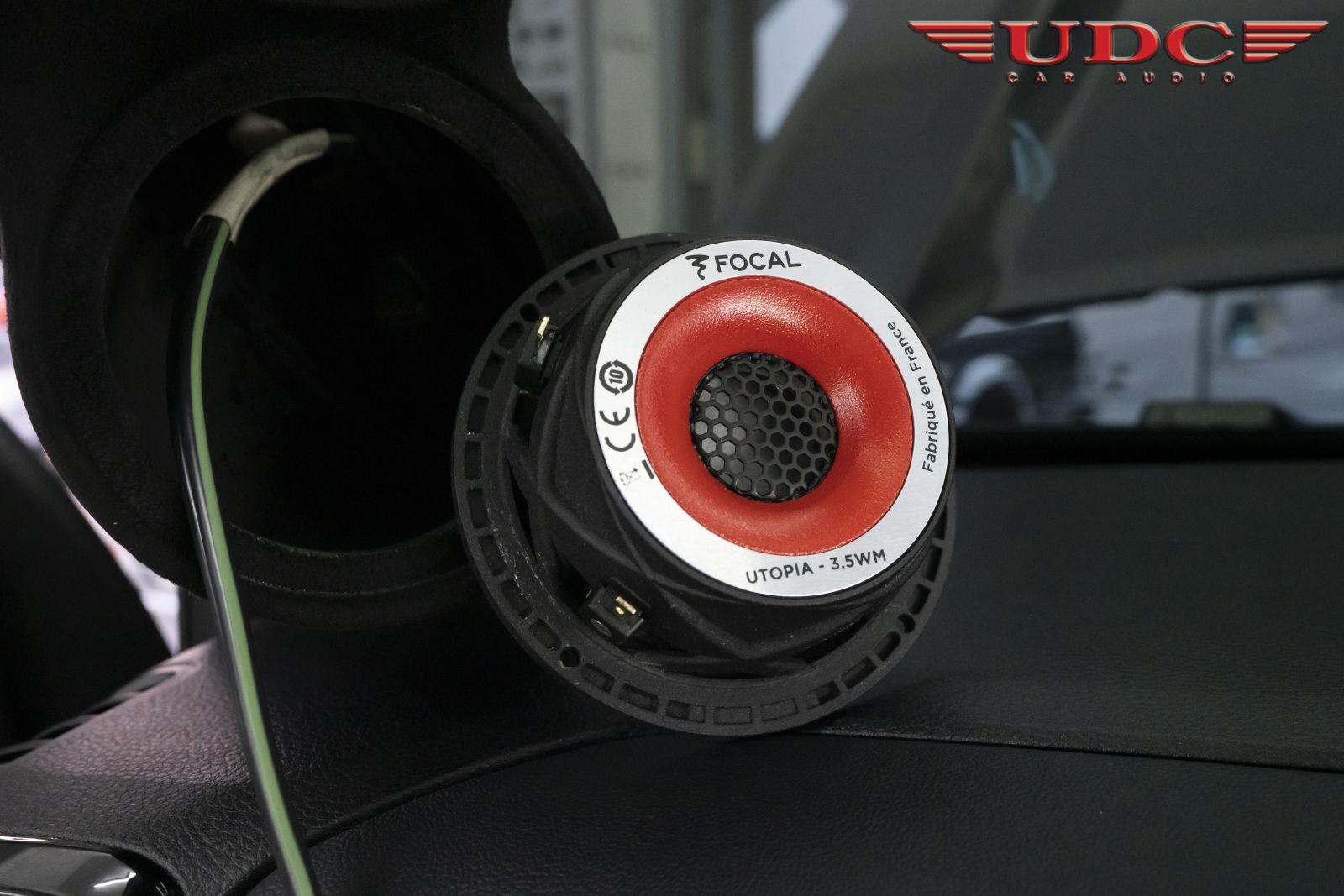

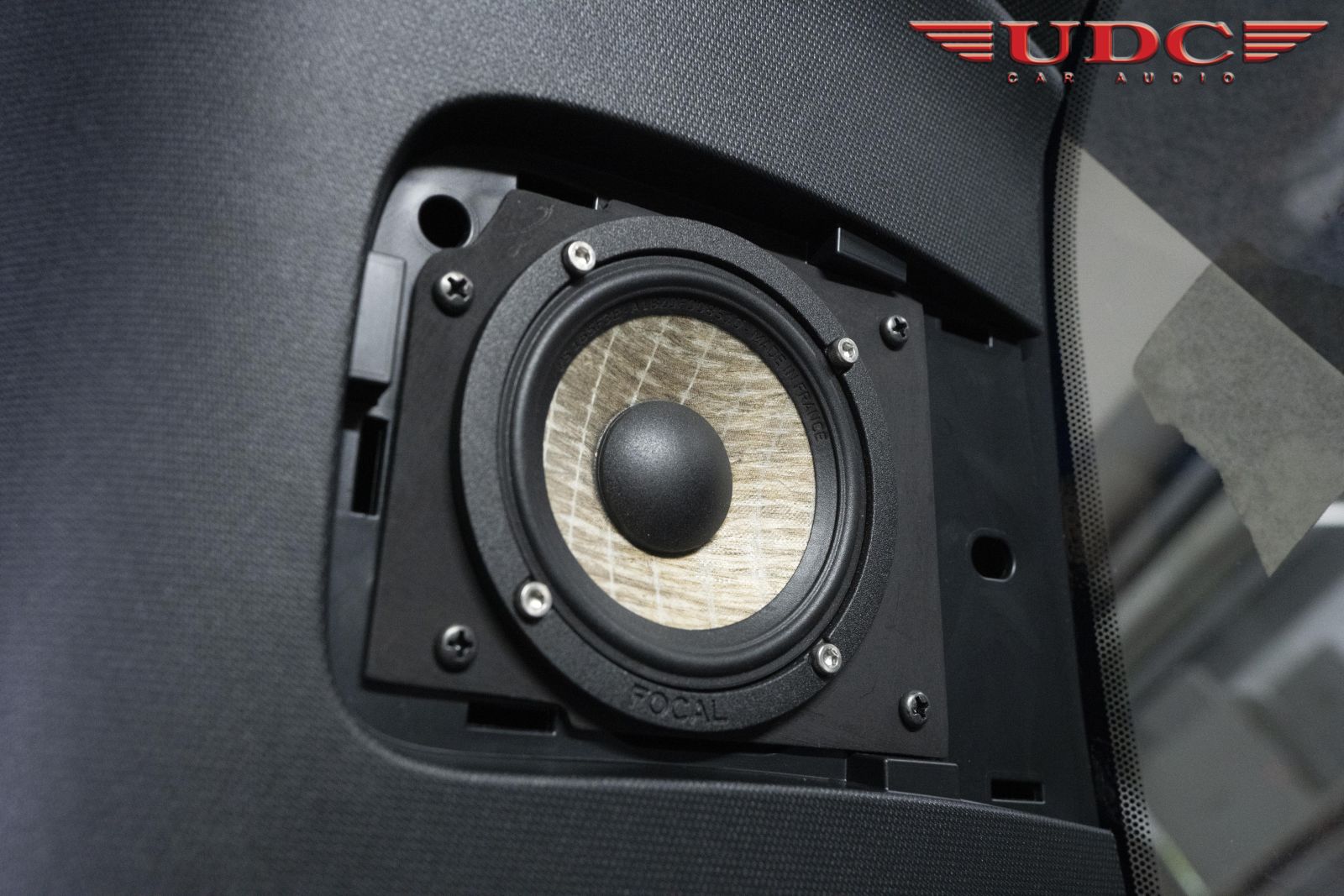

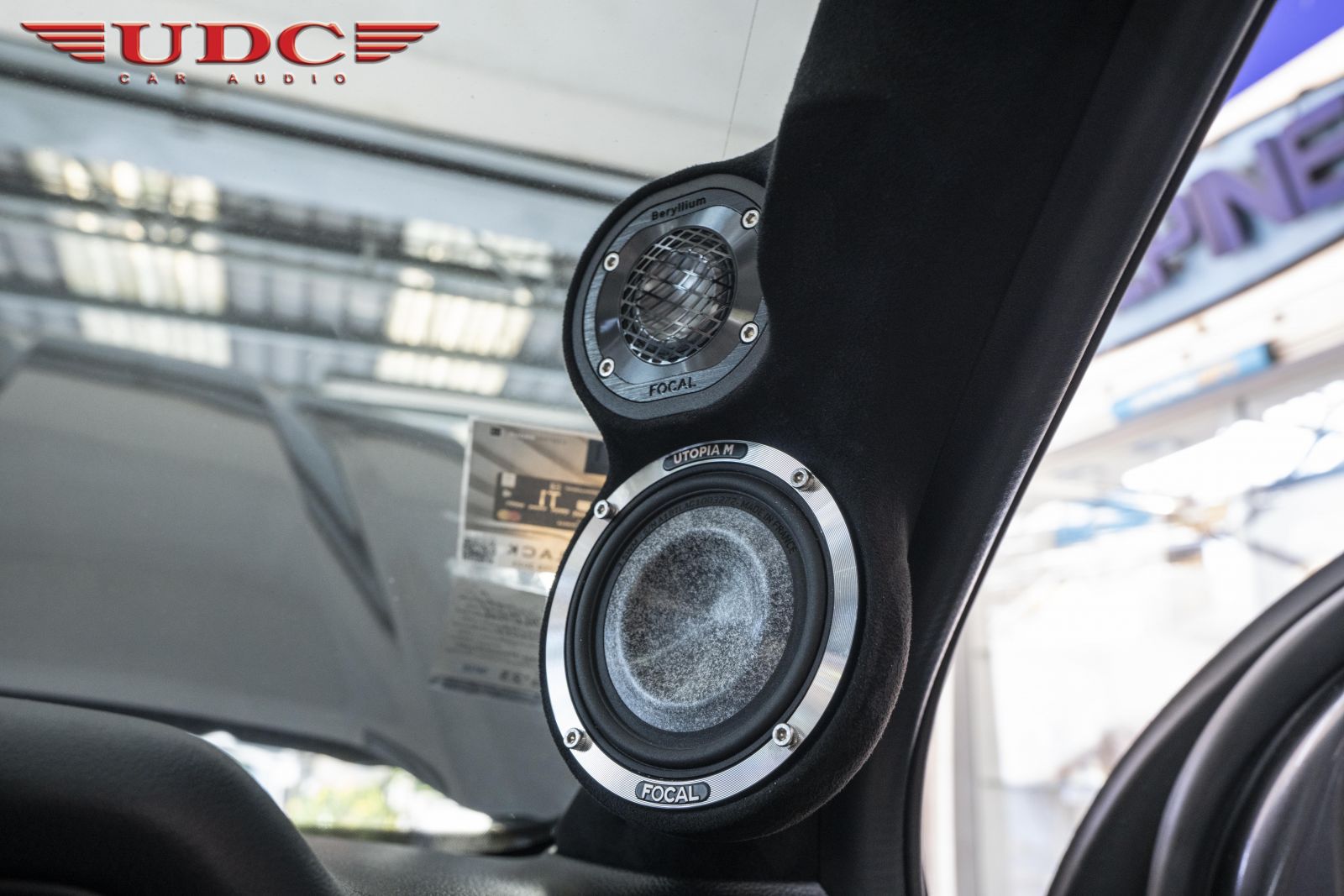

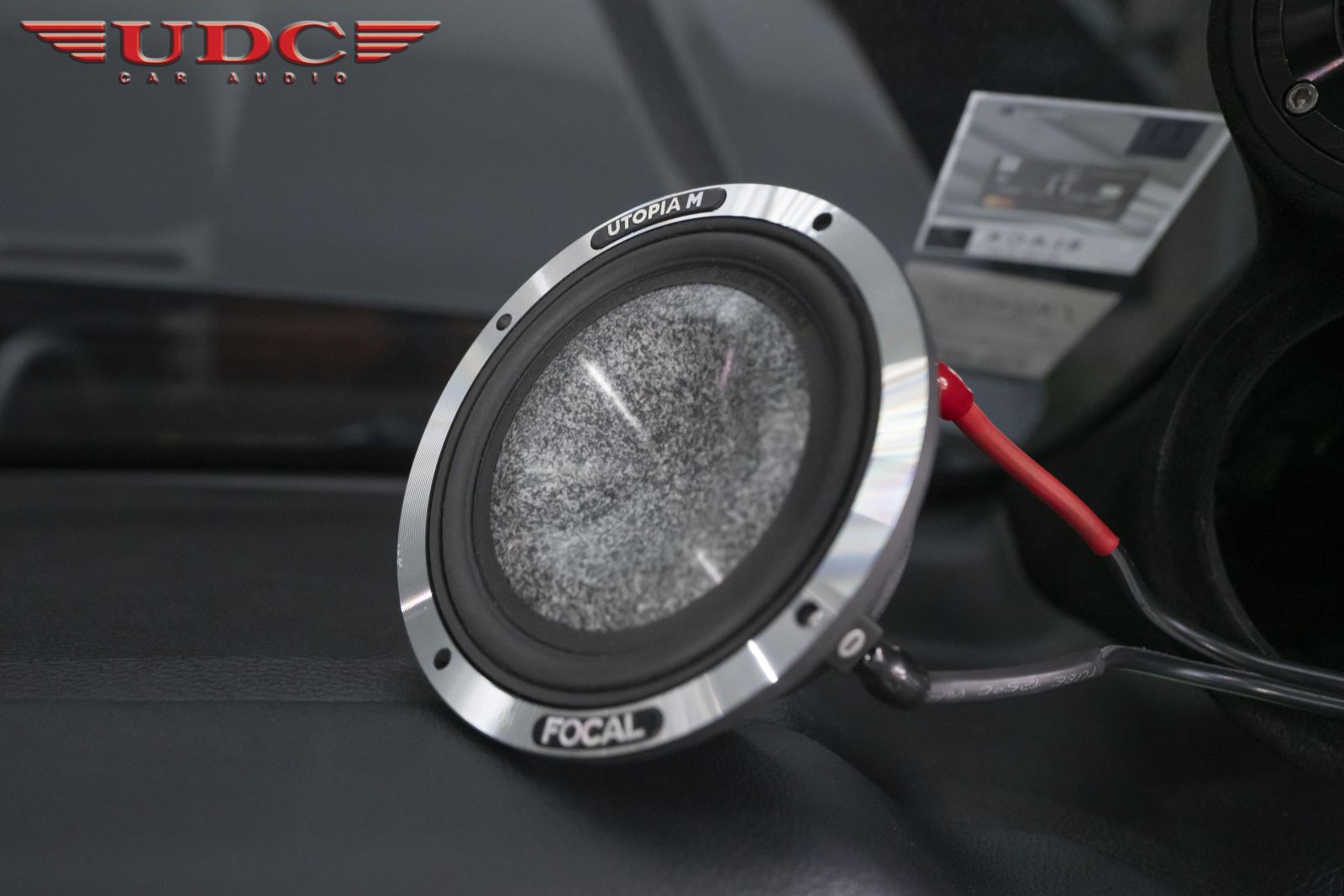

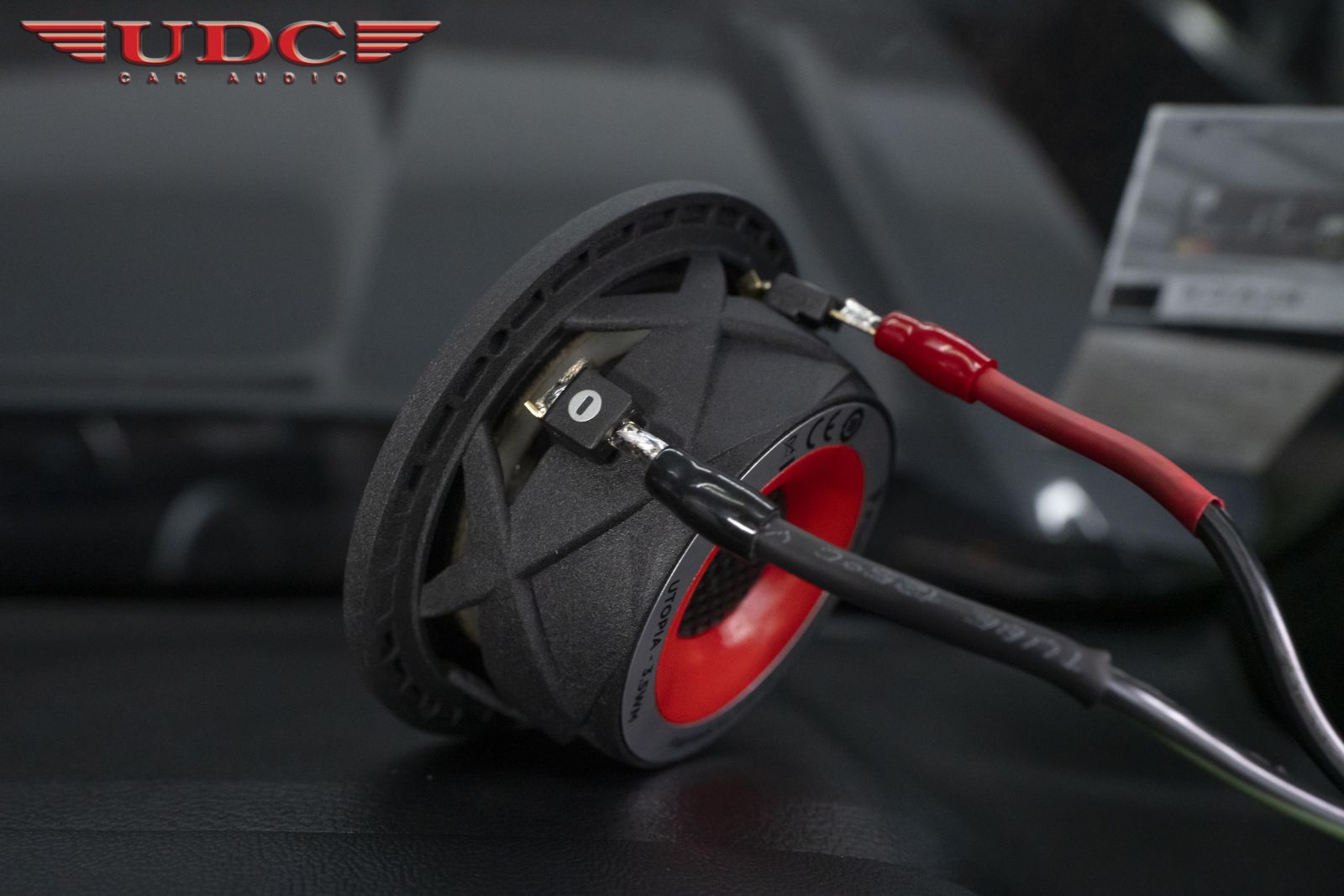

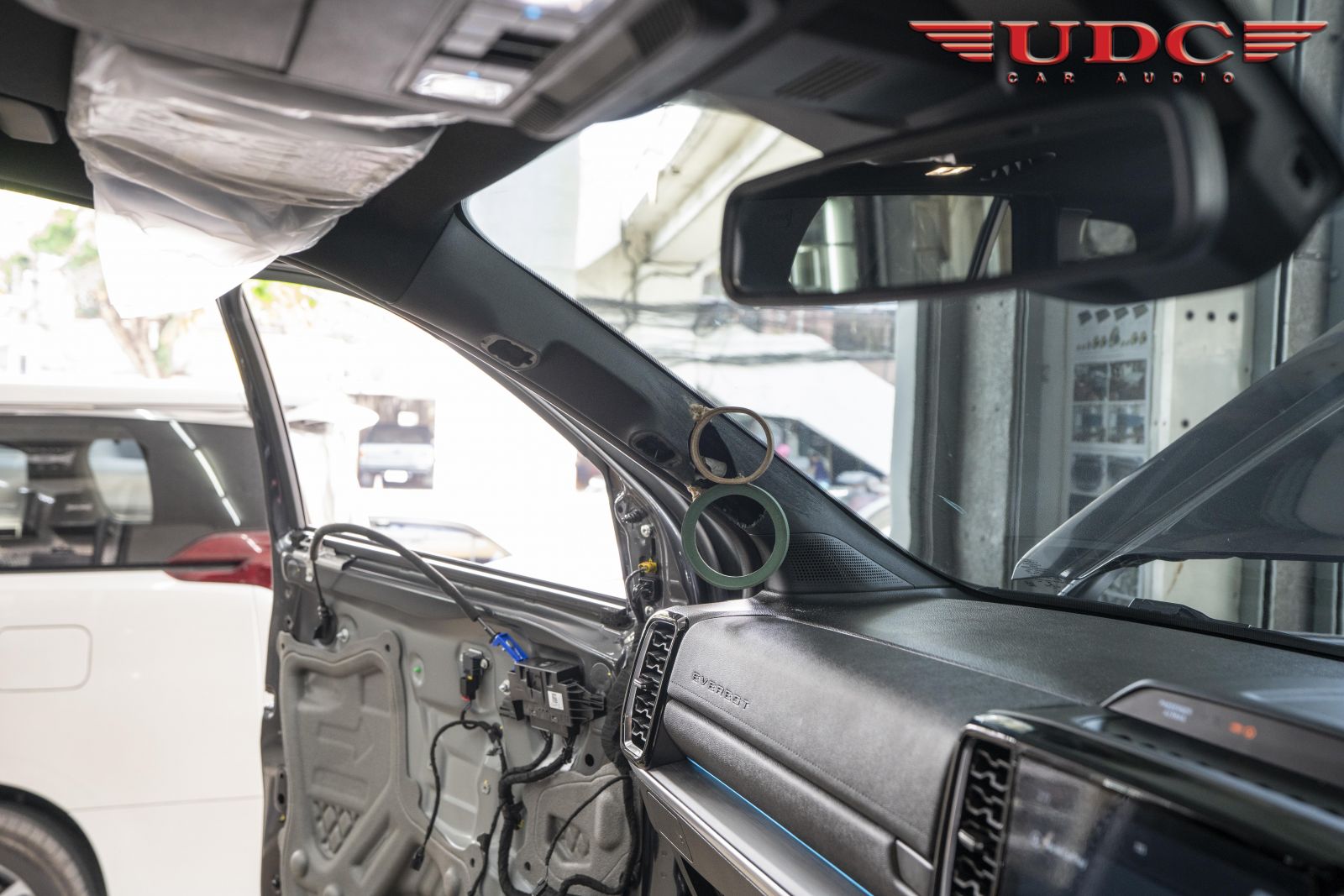

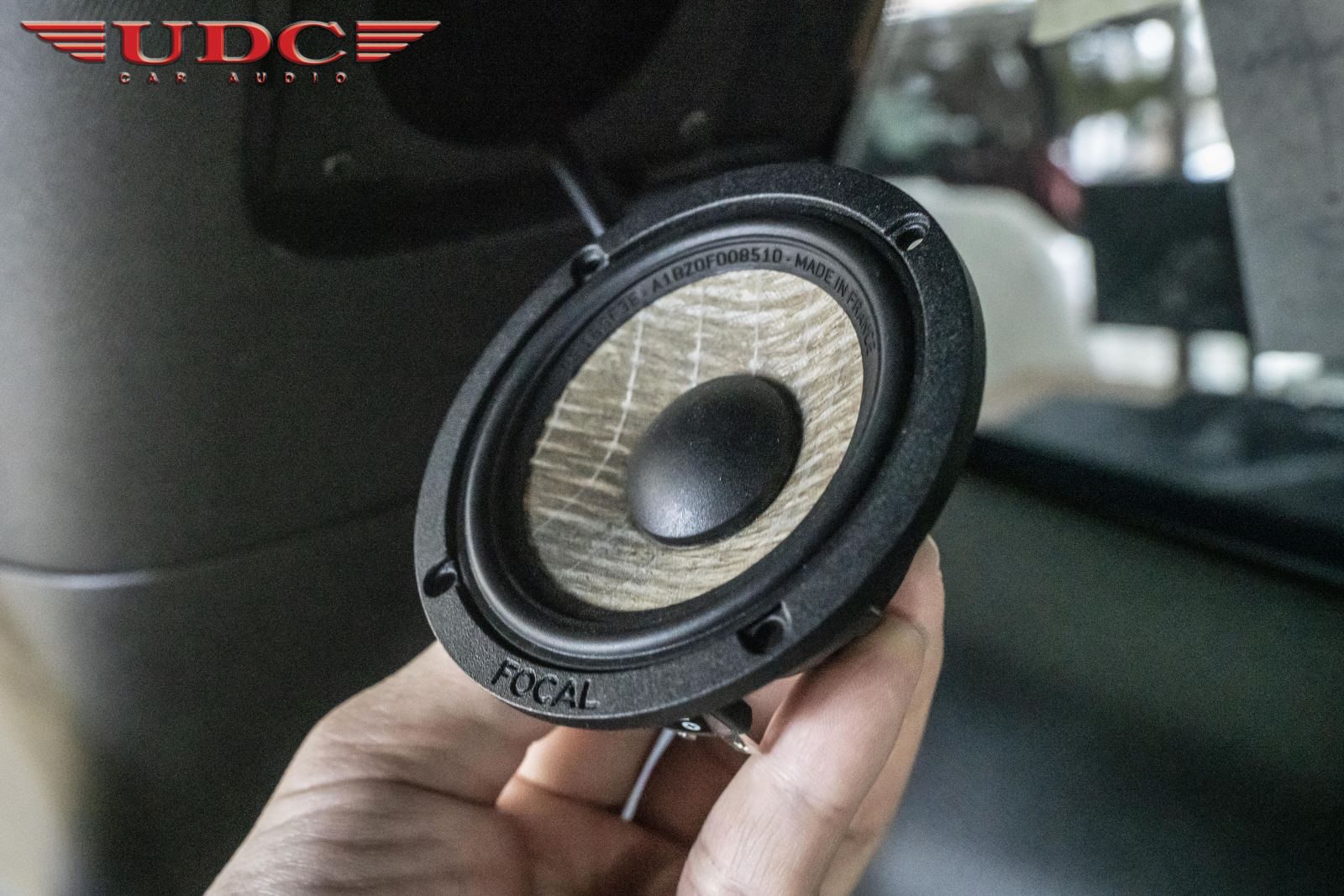

งานขึ้นรูปเสา B-Pillar 3 Way แบบ Made By Order ติดตั้งลำโพง TWEETER และ MIDRANGE ของลำโพง

FOCAL UTOPIA M ในรุ่น TWM และ 3.5WM ในตำแหน่งประตูบานเลื่อนของรถ  FROD EVEREST  คันนี้

โดยฐานรองลำโพงนั้นทางร้าน เราขึ้นรูปจากเครื่อง CNC ทำให้งานทุกชิ้นนั้นมีขนาดที่เล็ก และมีขนาดเท่ากันทุกชิ้น

ทำให้ชิ้นงานทั้งซ้ายและขวา มีขนาดเท่ากัน พร้อม หุ้มชิ้นงานเป็นอคันทร่าสีดำ เก็บงานเข้ารูป ยึดติดตั้งเข้าที่เสา B-Pillar

แน่นหนาแข็งแรง และ ด้วยเทคนิคการตั้งเสาจากทาง UDC CAR AUDIO ที่เราใส่ใจและพิถีพิถันทุกขั้นตอนในงานติดตั้ง

จึงทำให้เสียงแหลม นั้นกลมกลืนกันมากที่สุดกับลำโพงเสียงกลาง อีกทั้งยังได้ความสูงของเสียงที่พอเหมาะ

และ ความกว้างของเวทีเสียงที่กว้าง ที่ดีที่สุดเท่า ที่สภาพอะคูสติกภายในรถนั้นสามารถให้ได้

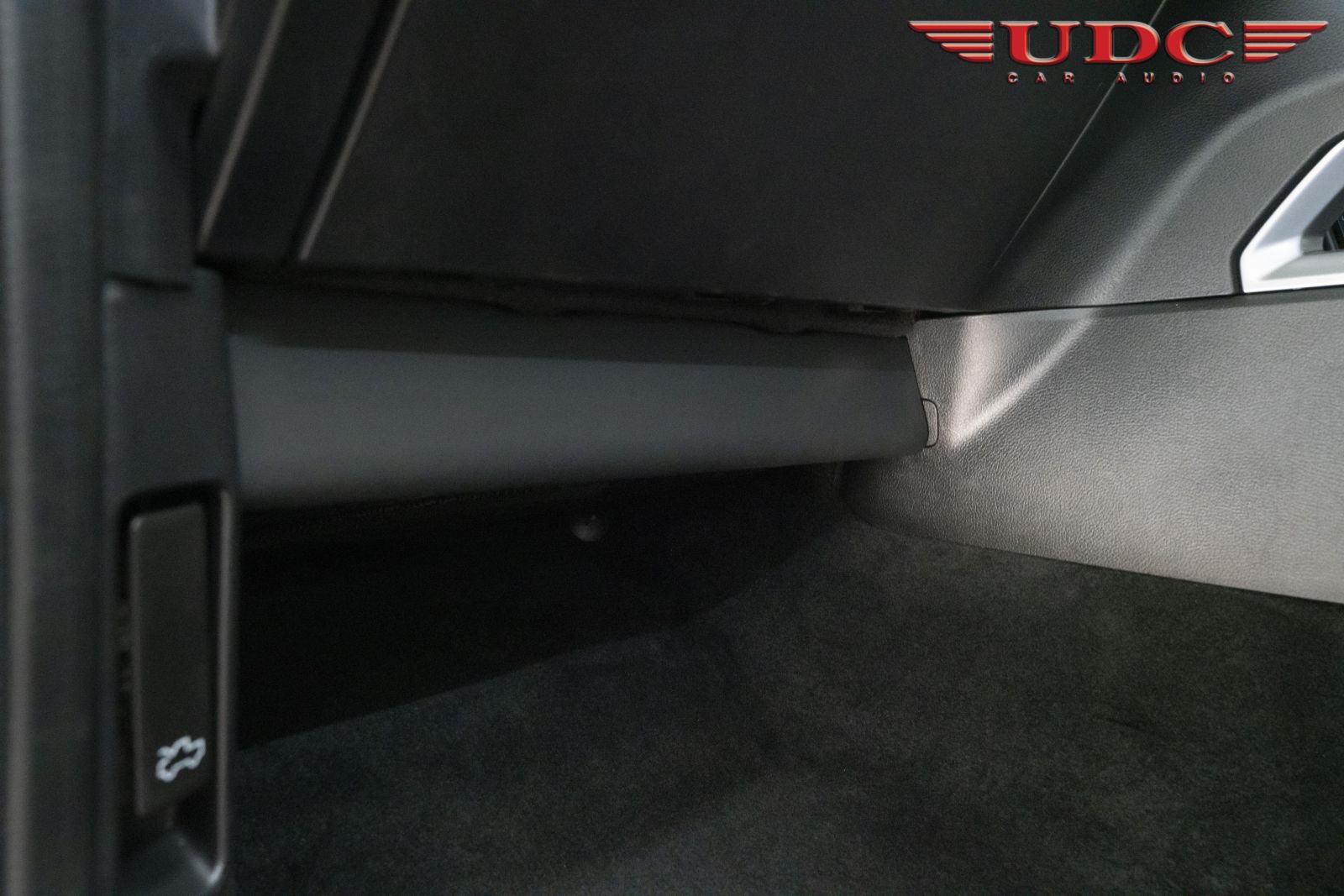

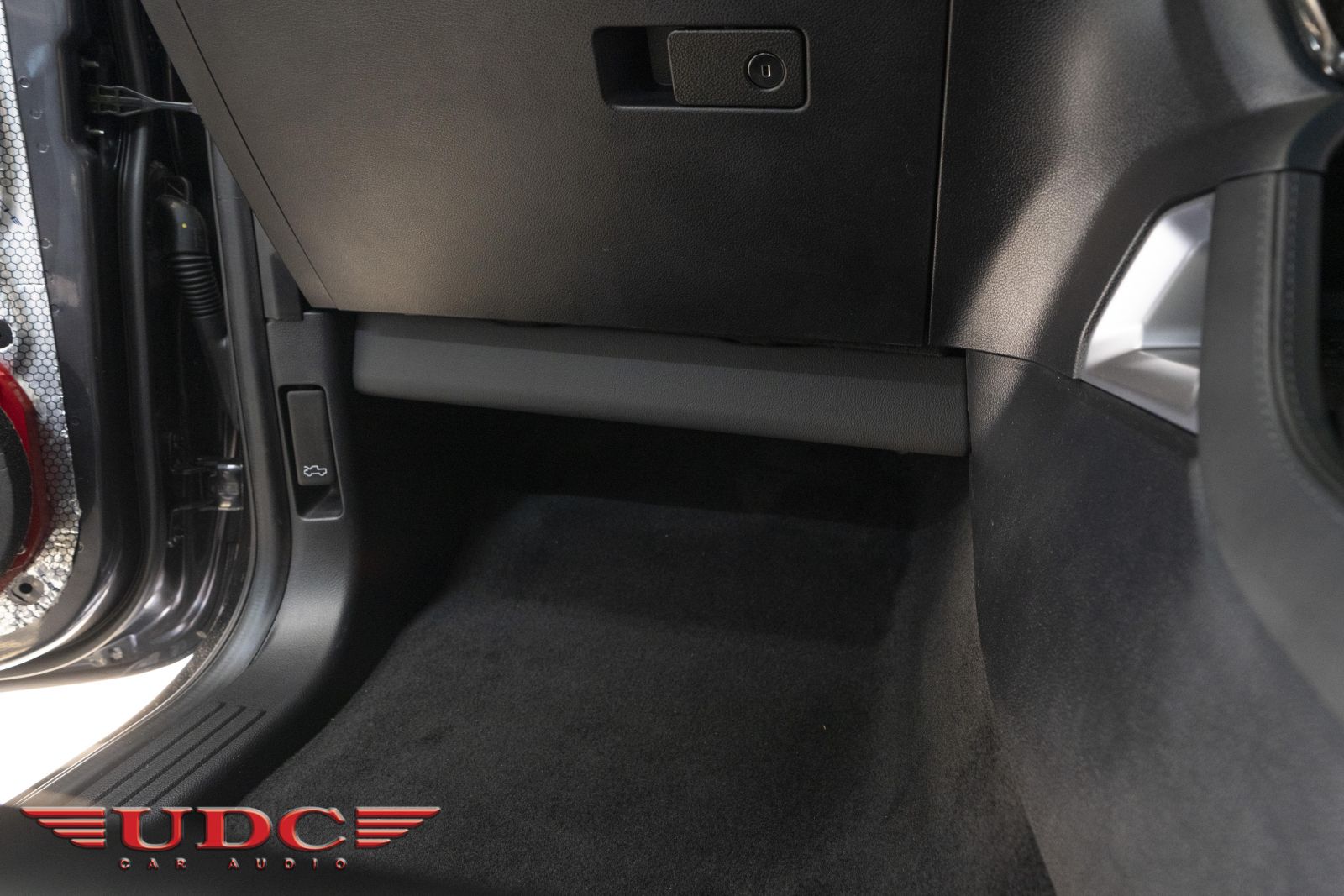

***** ช่องเก็บของด้านหน้านั้น สามารถเปิดใช้ได้เหมือนเดิม 100% ไม่ติดลำโพง ไม่ใช่เปิดได้ครึ่งเดียวนะครับ

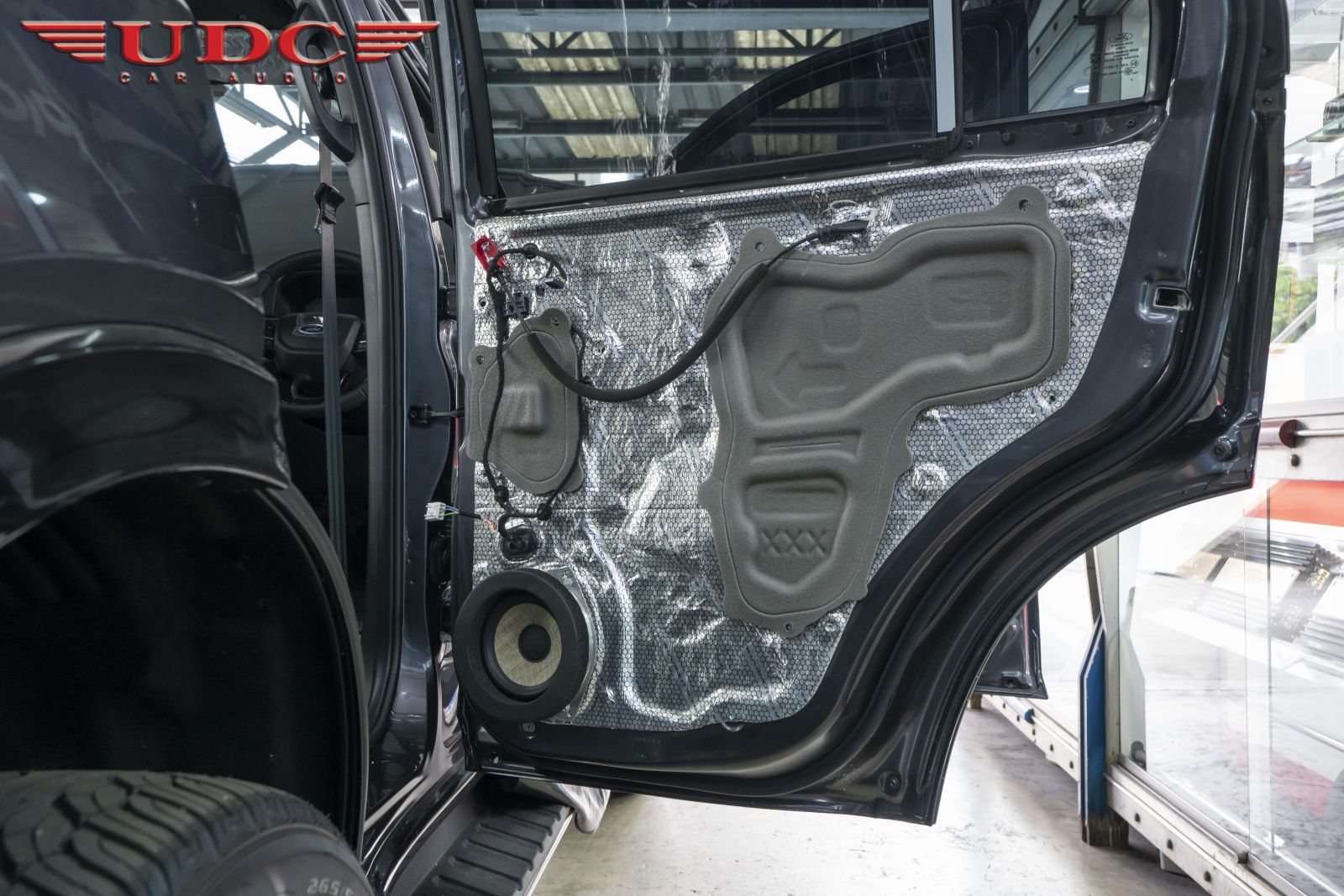

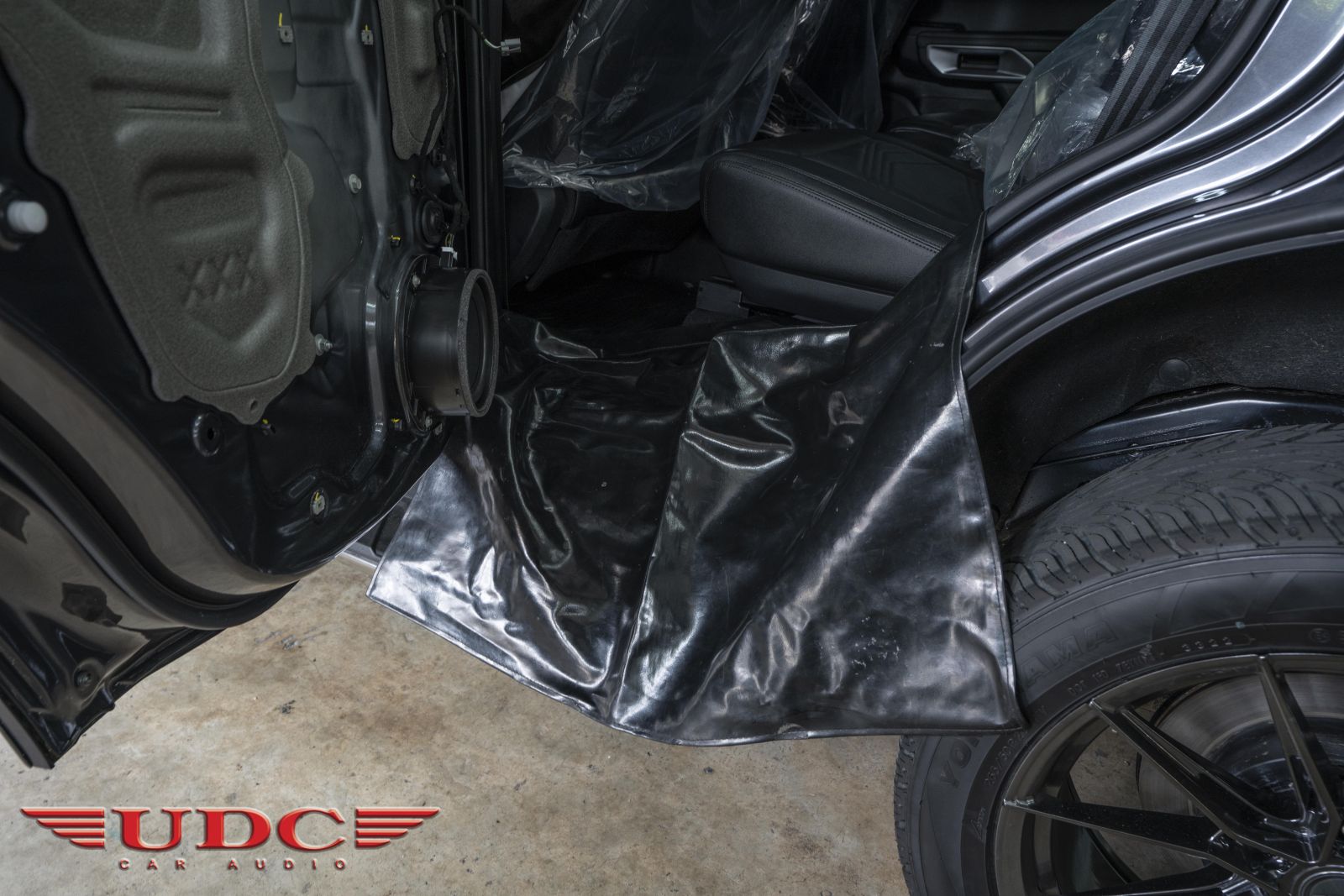

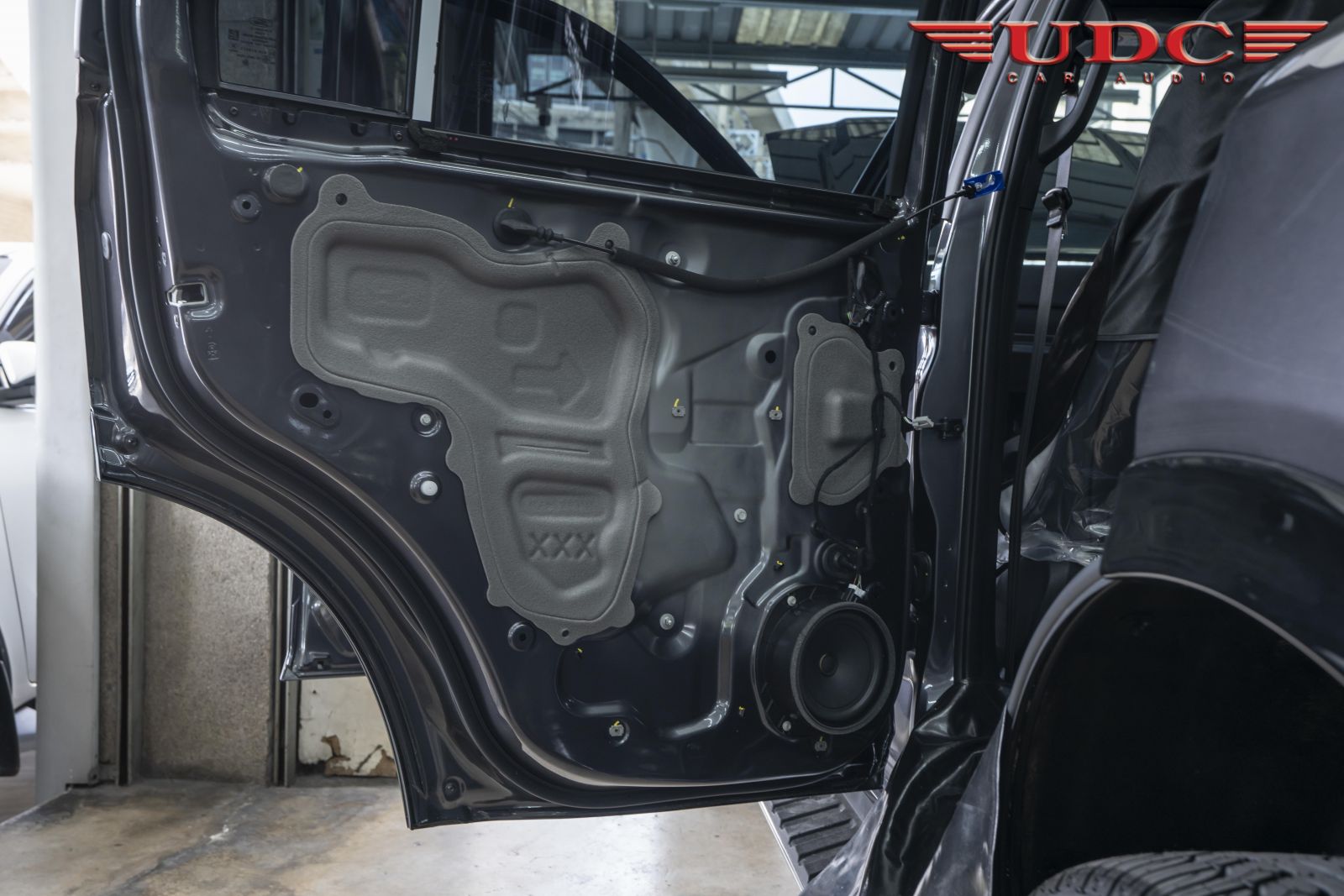

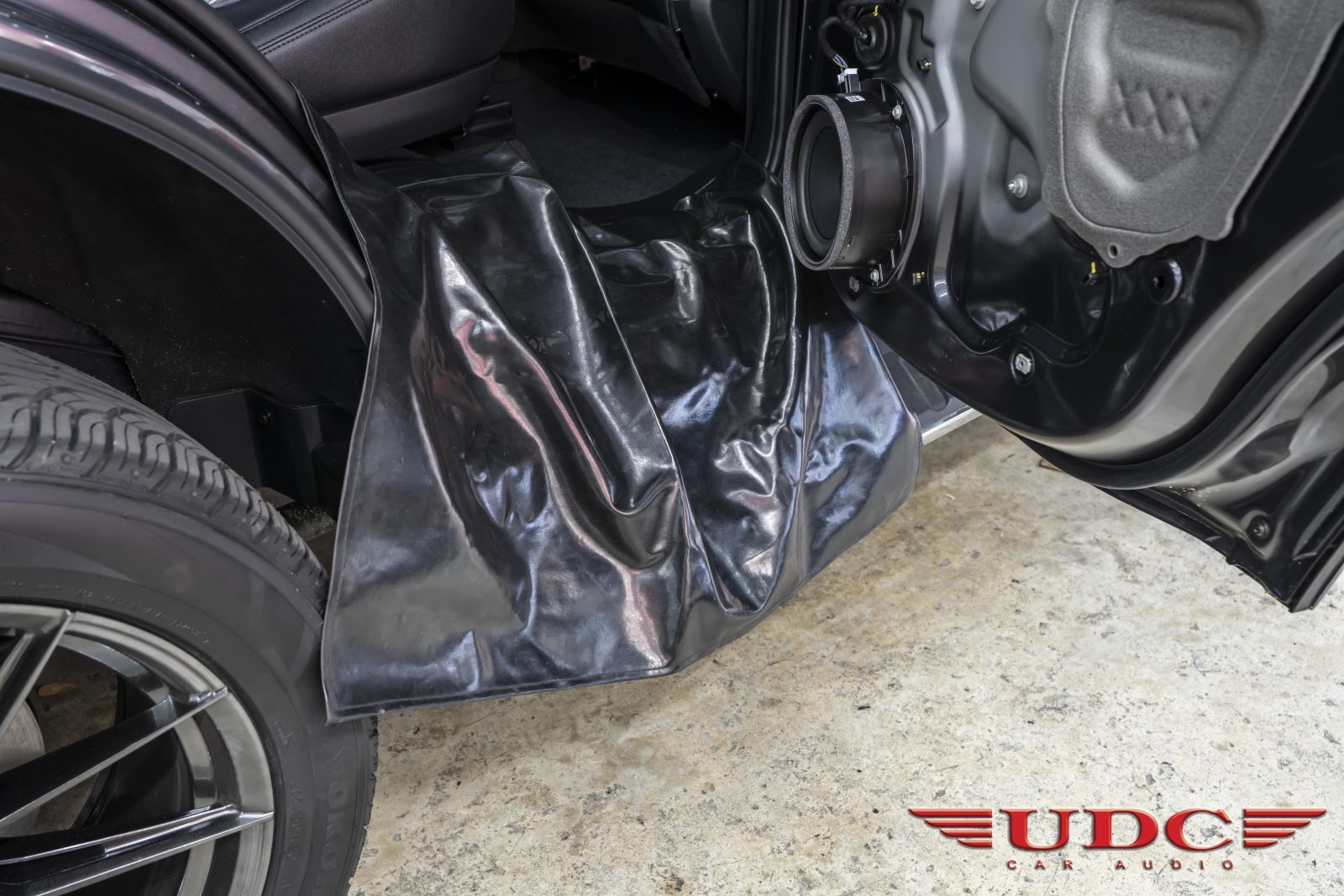

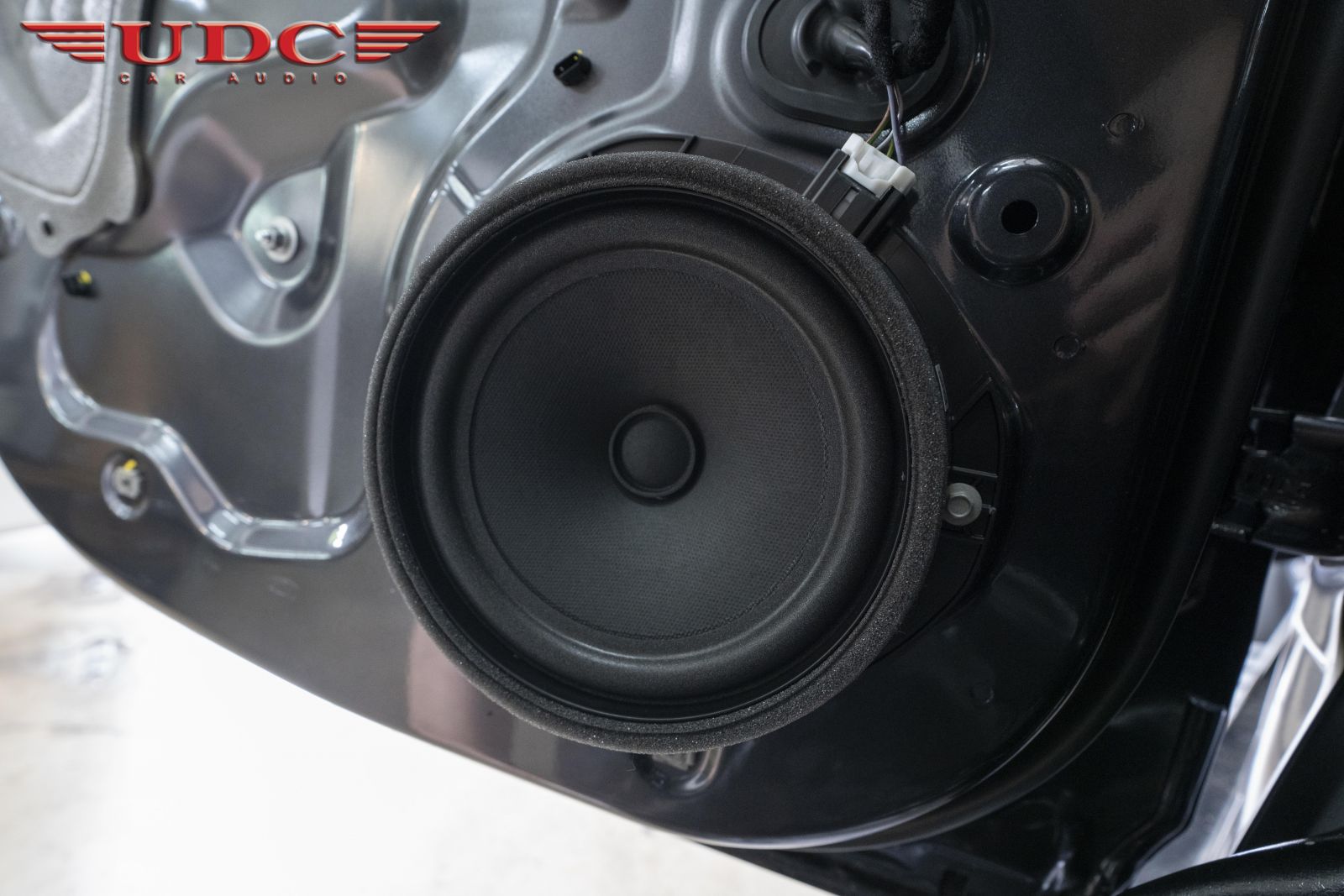

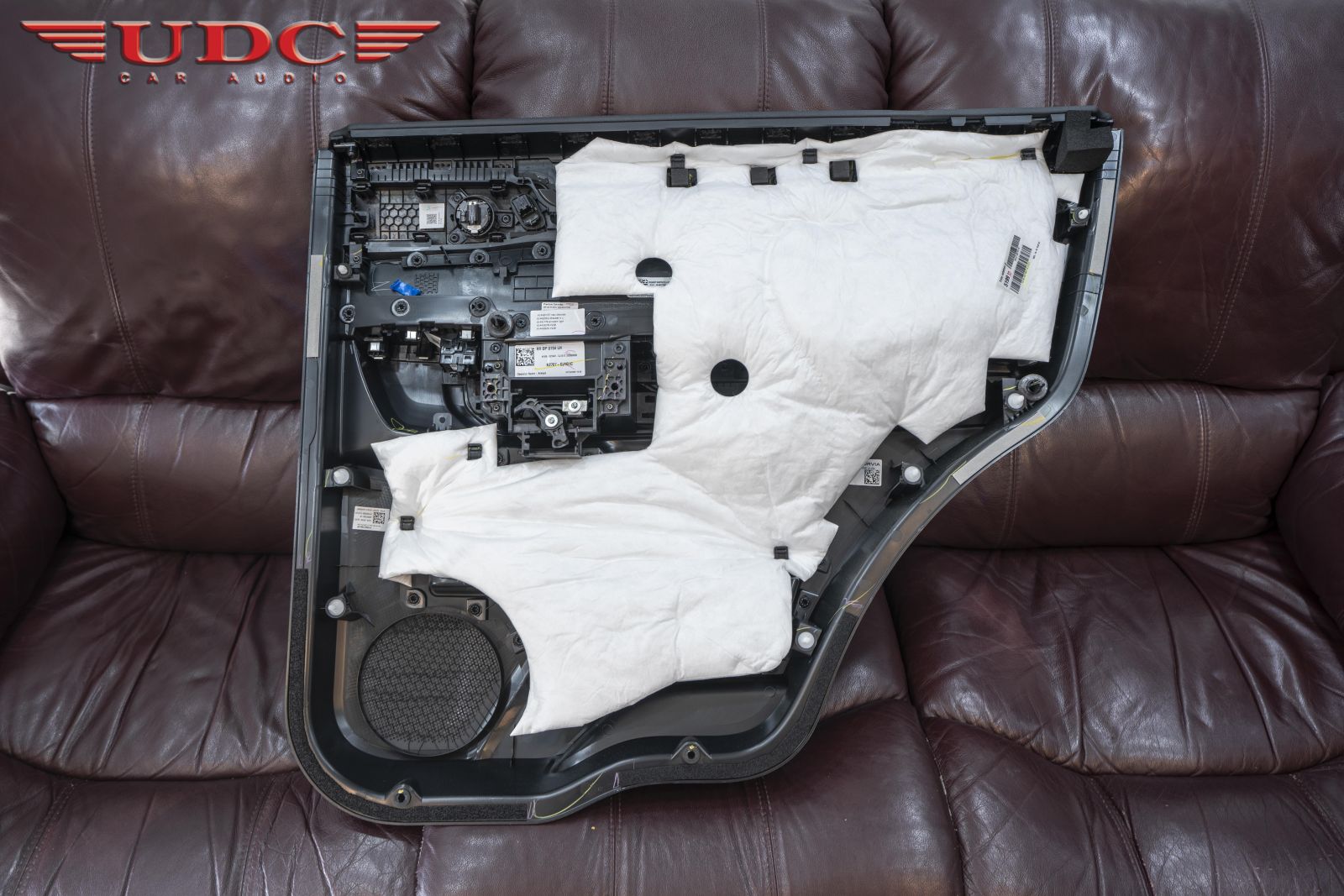

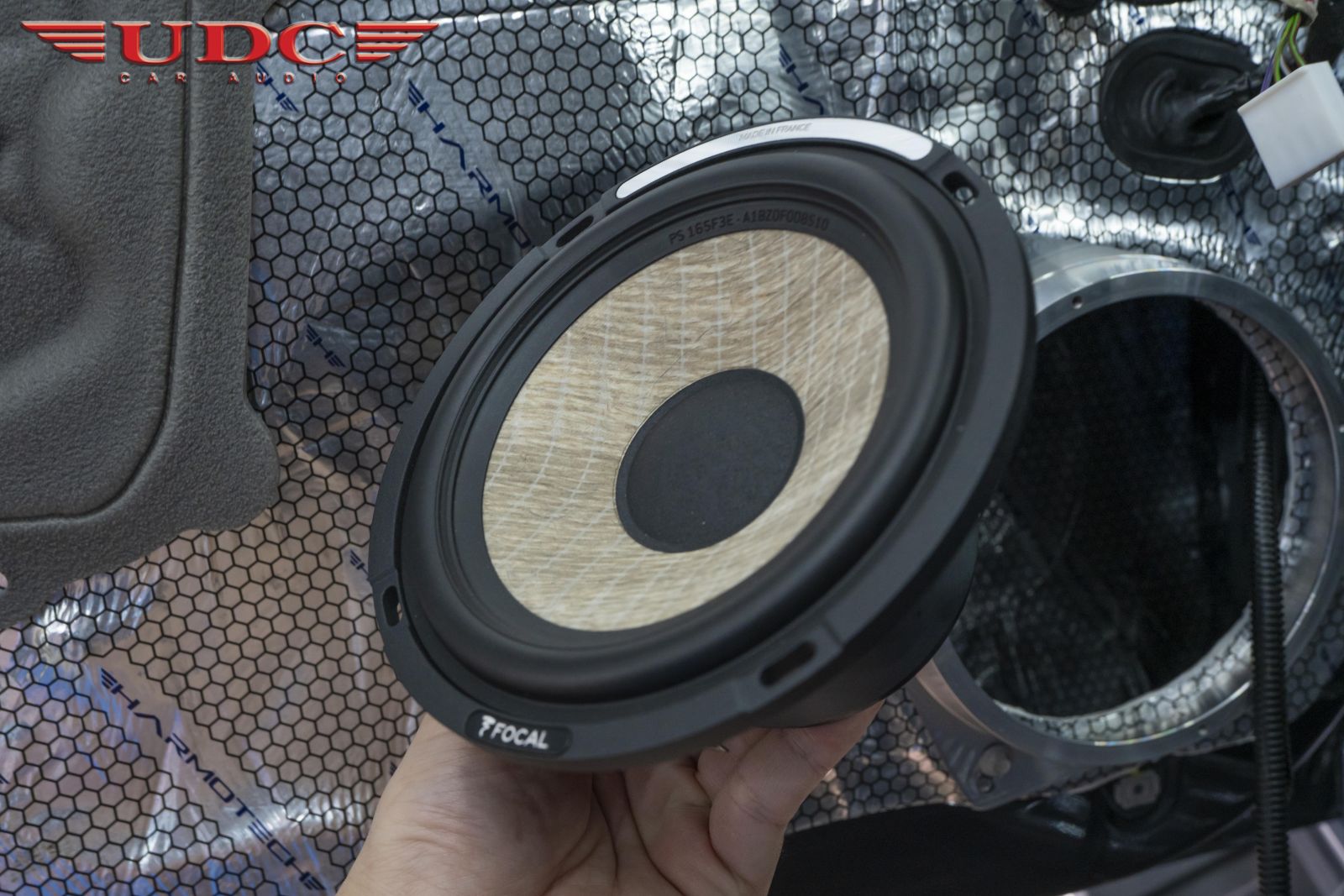

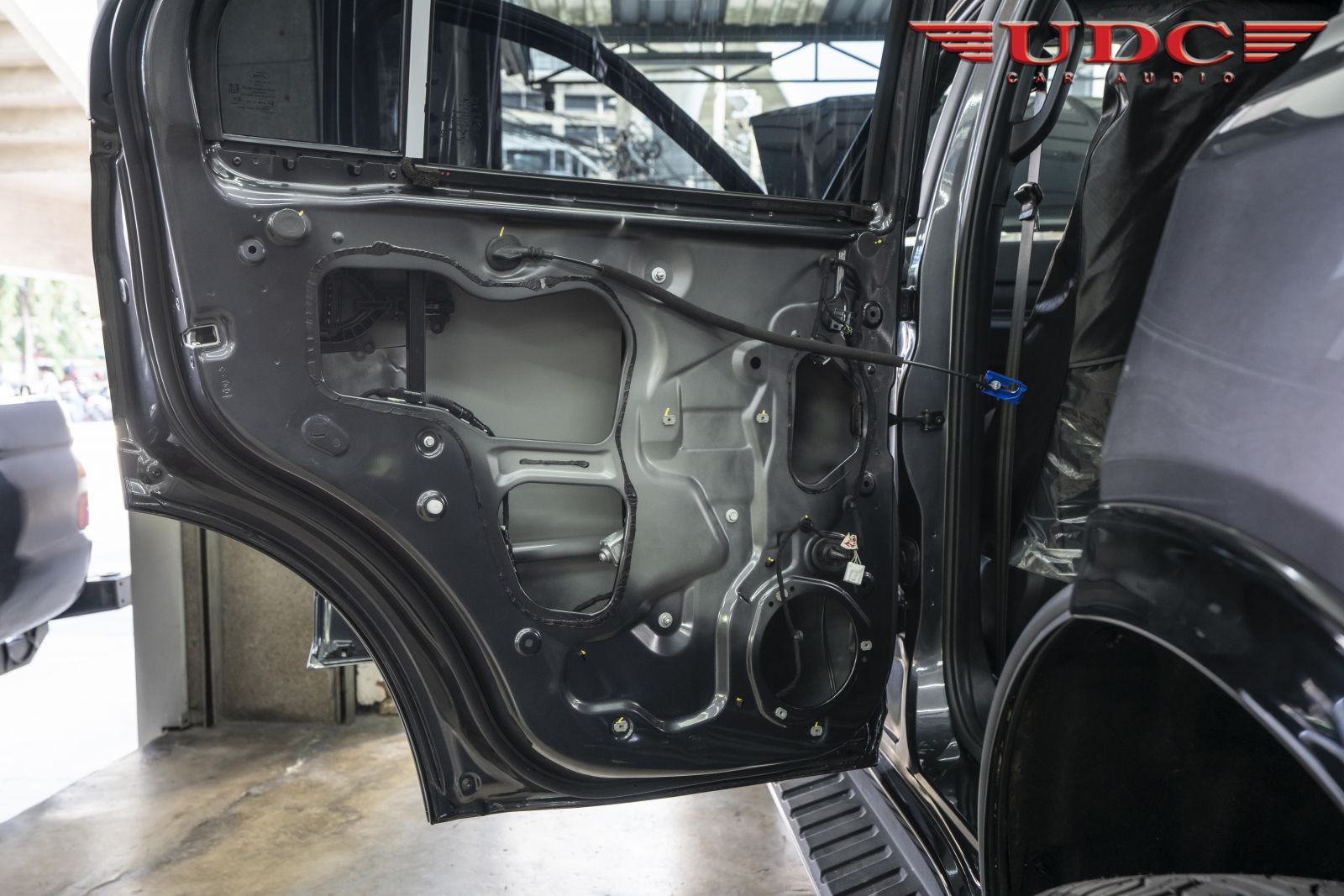

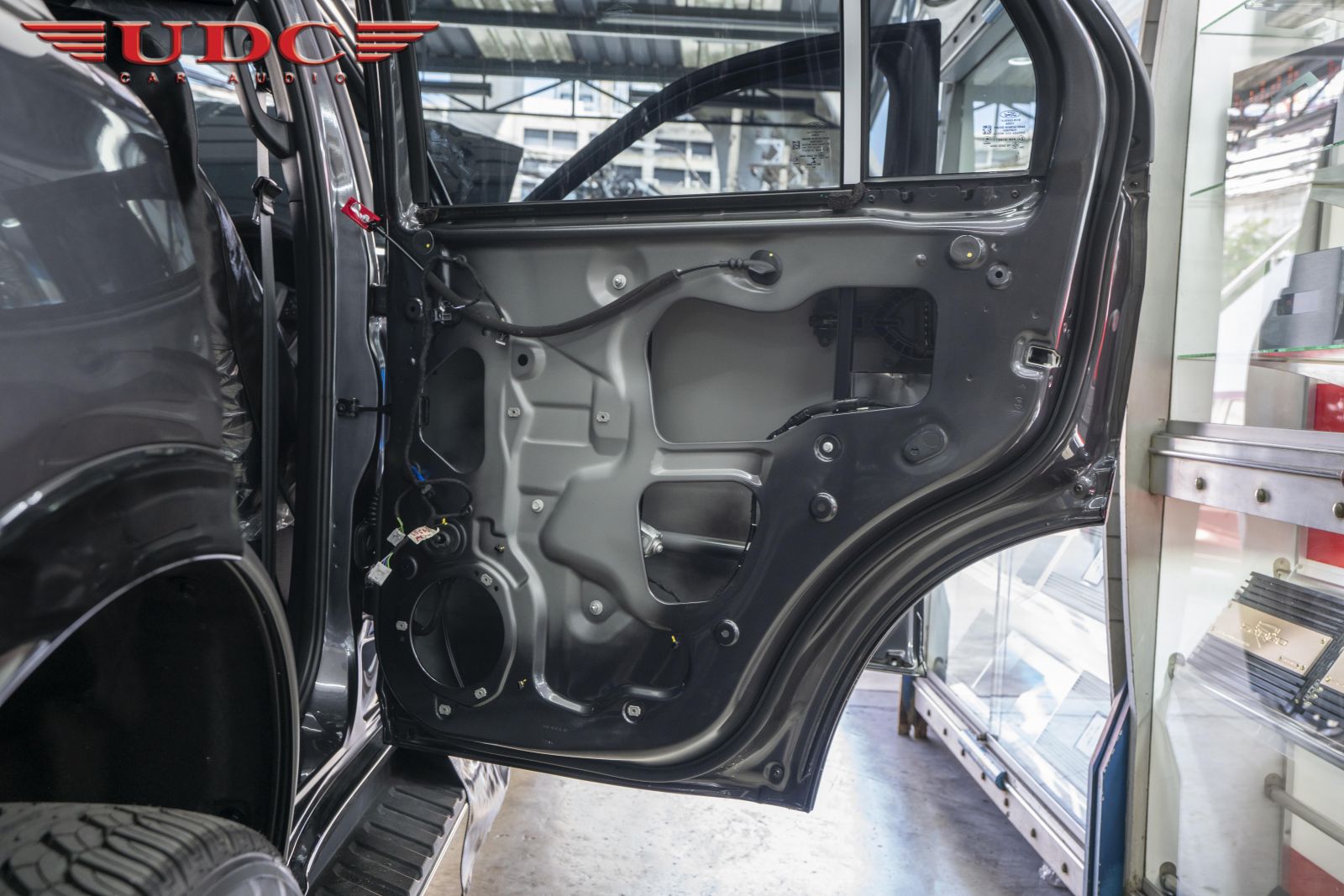

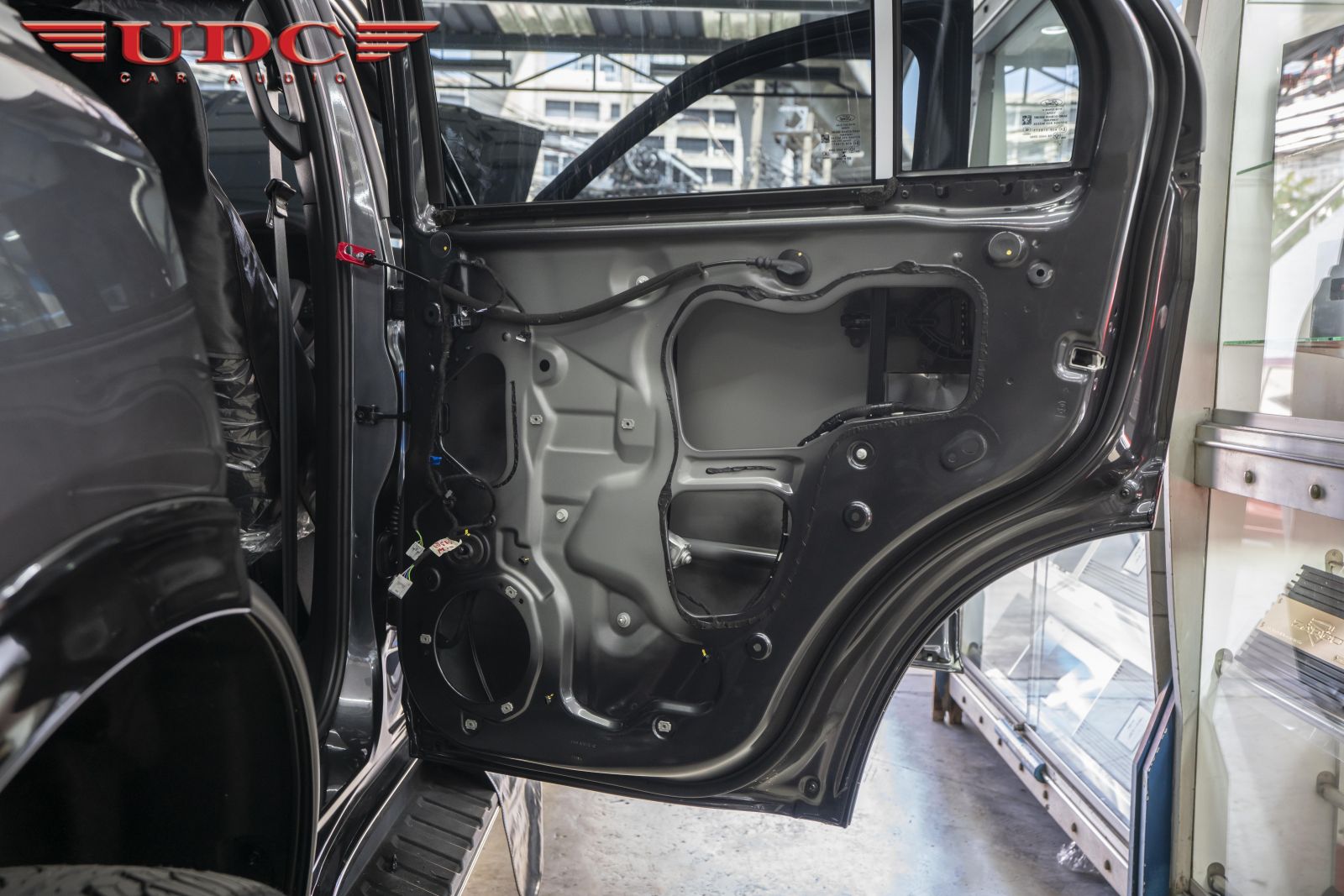

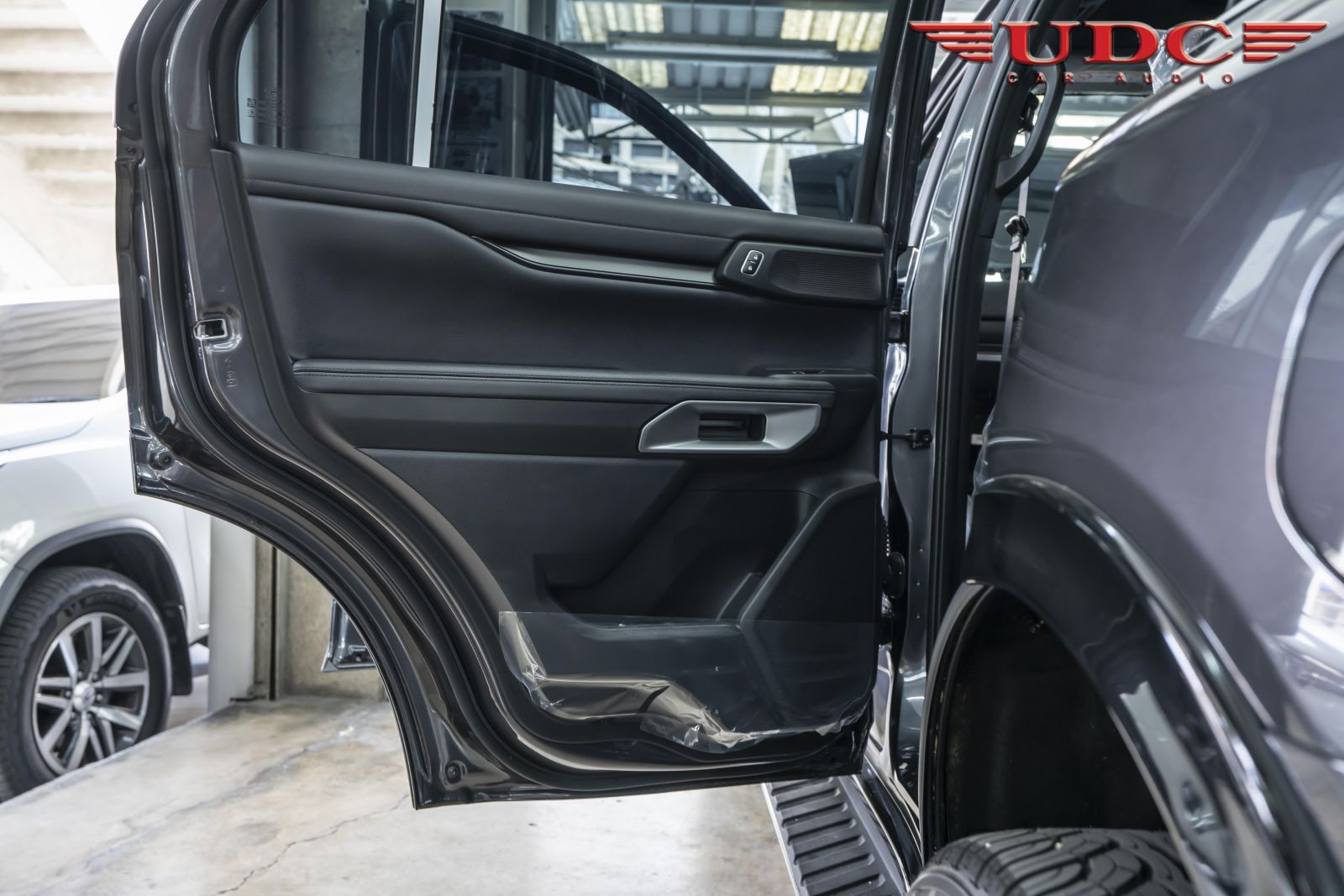

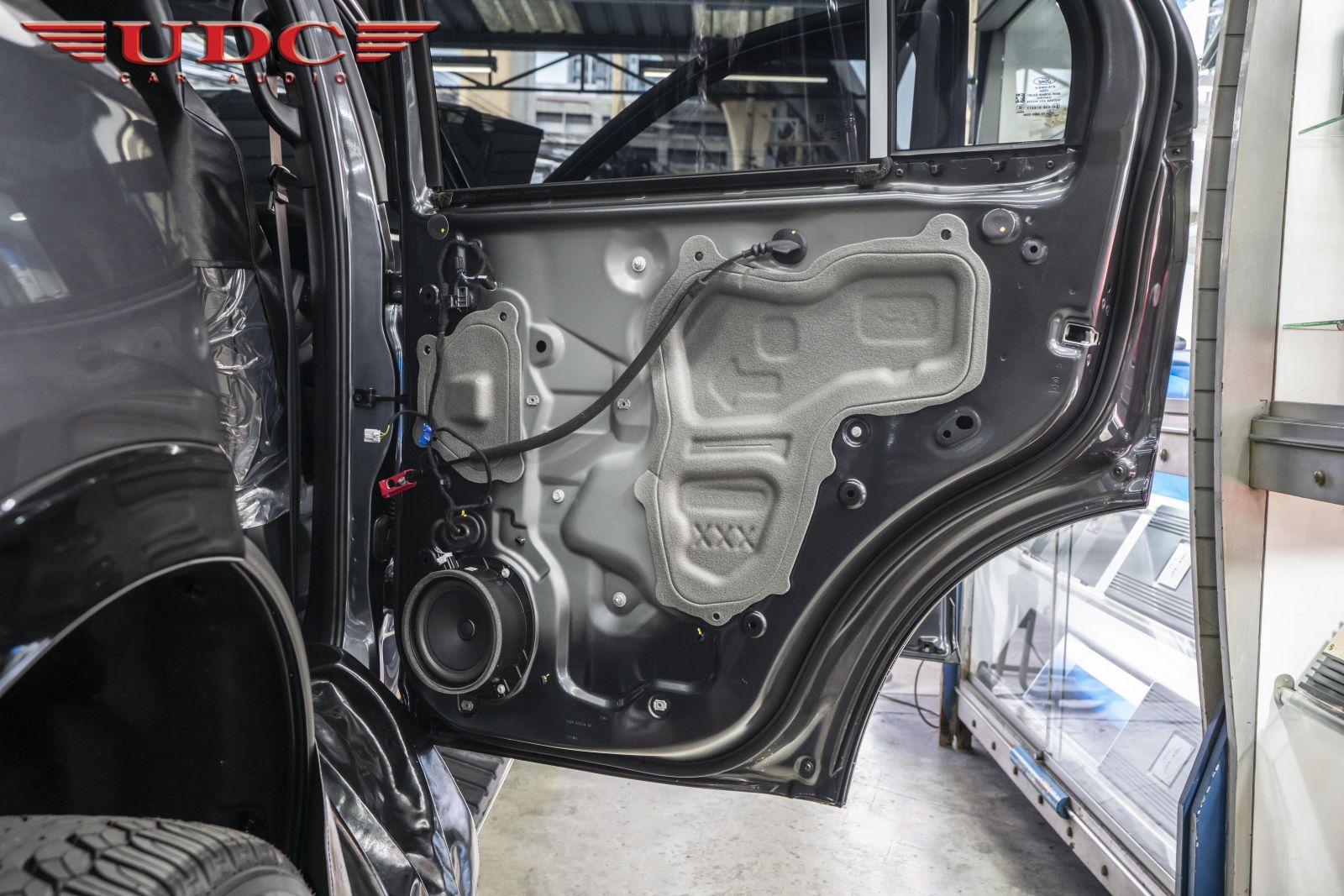

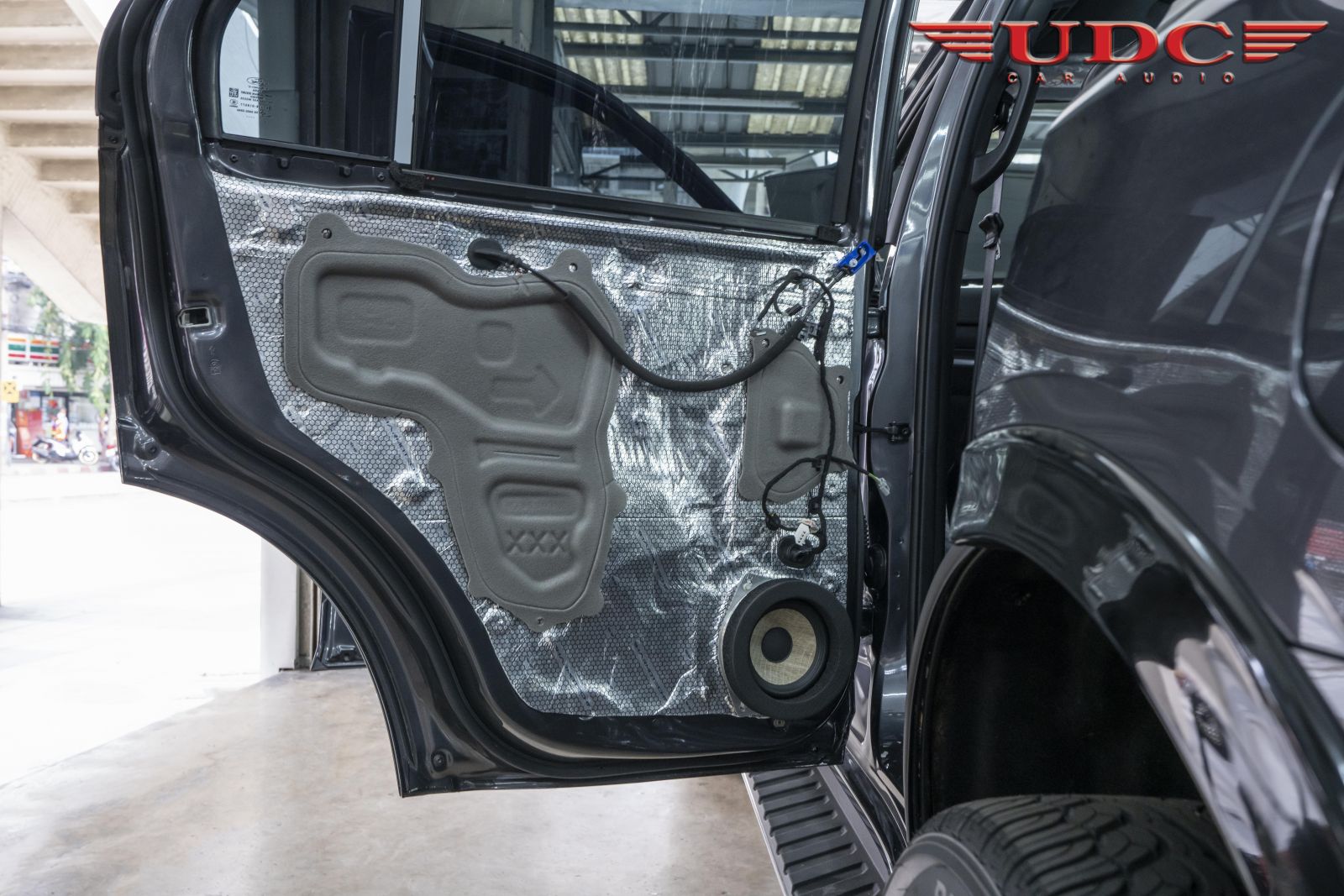

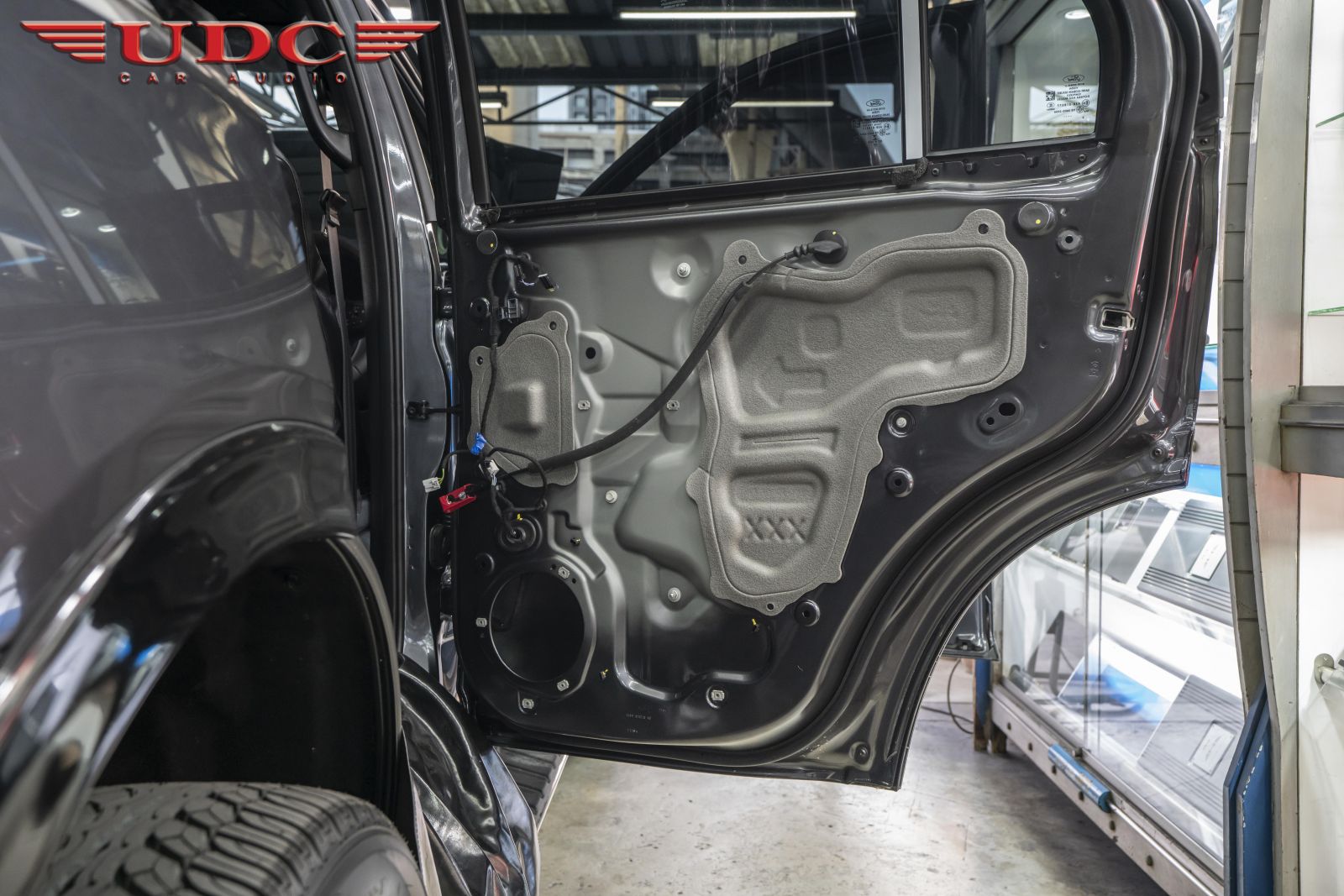

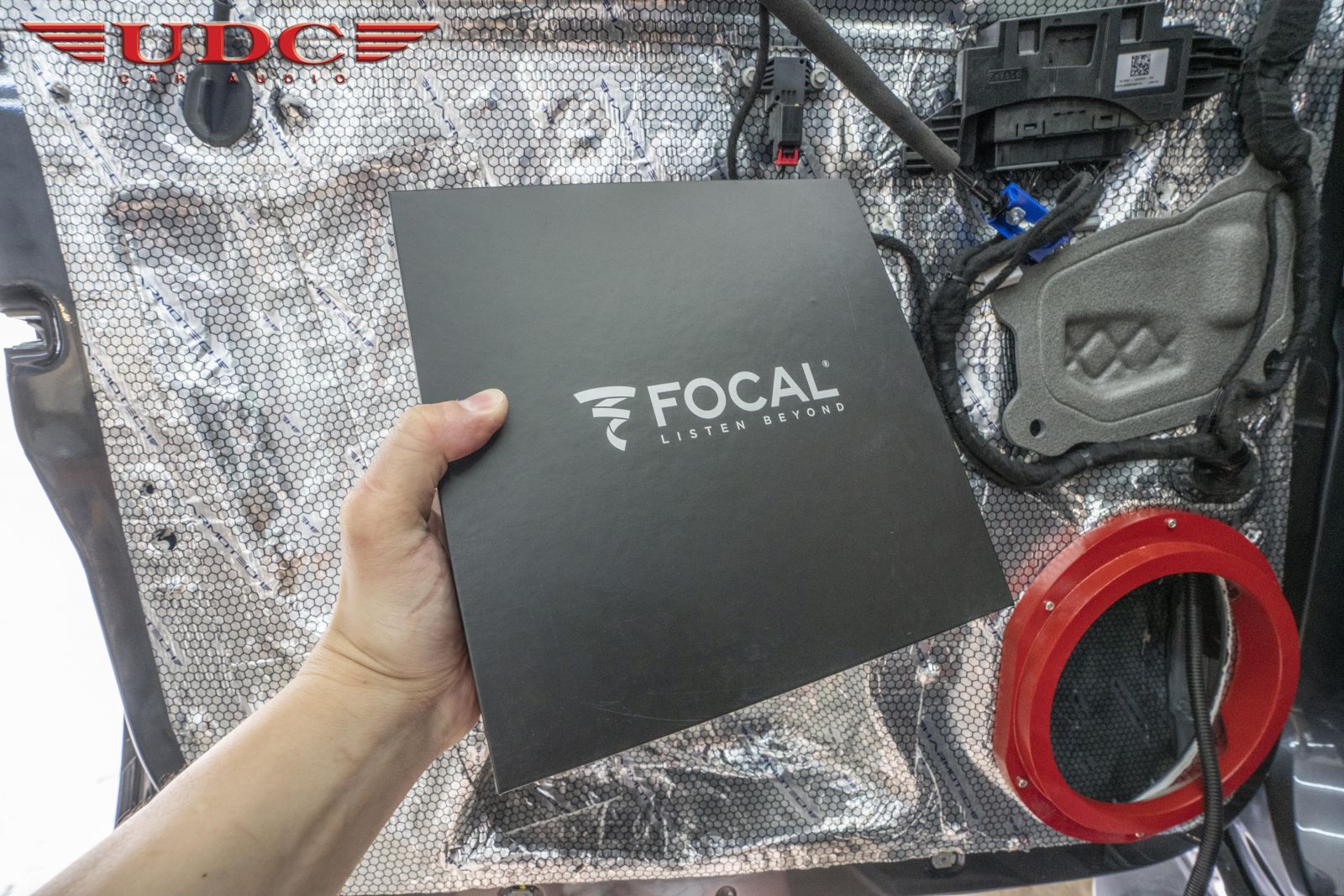

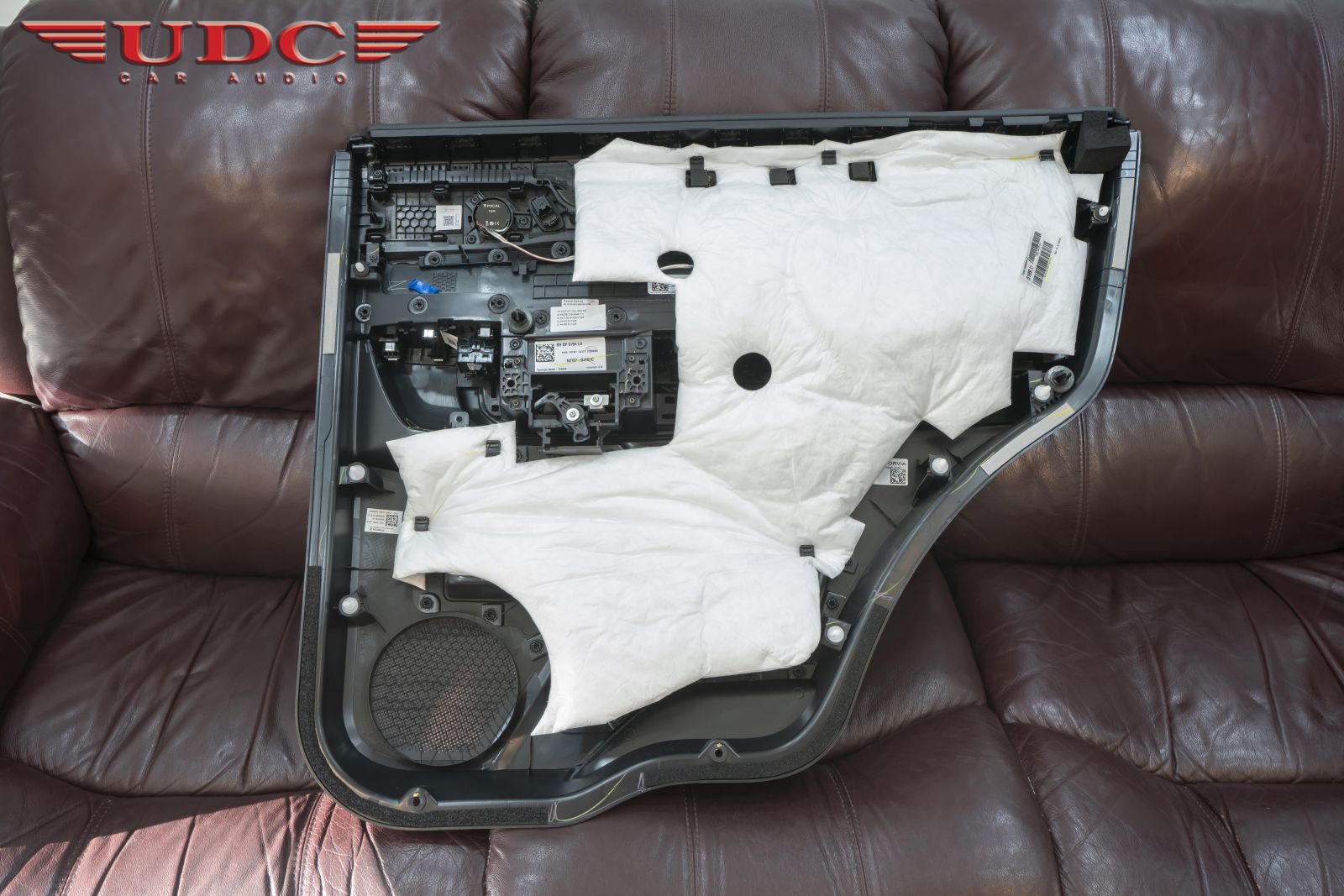

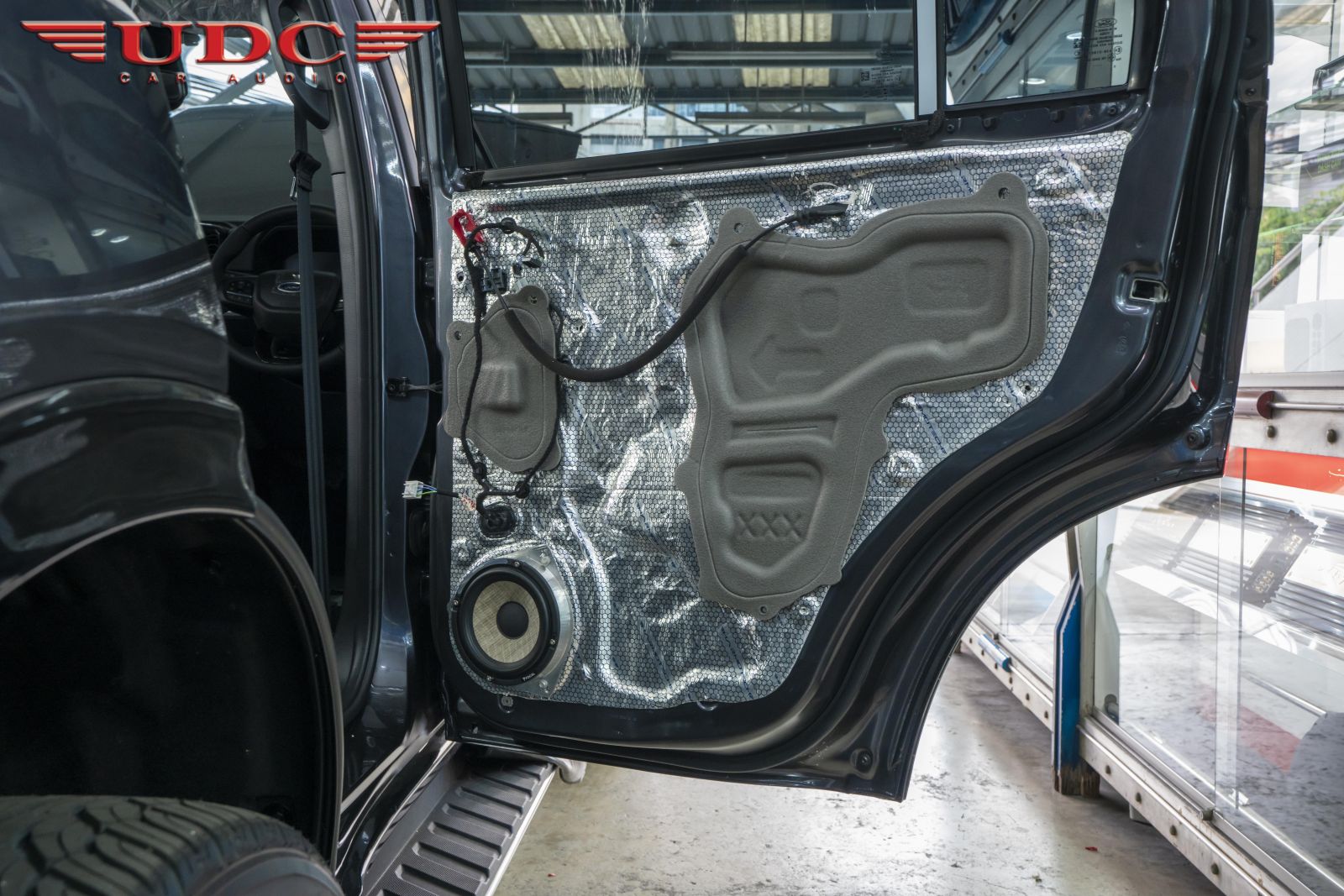

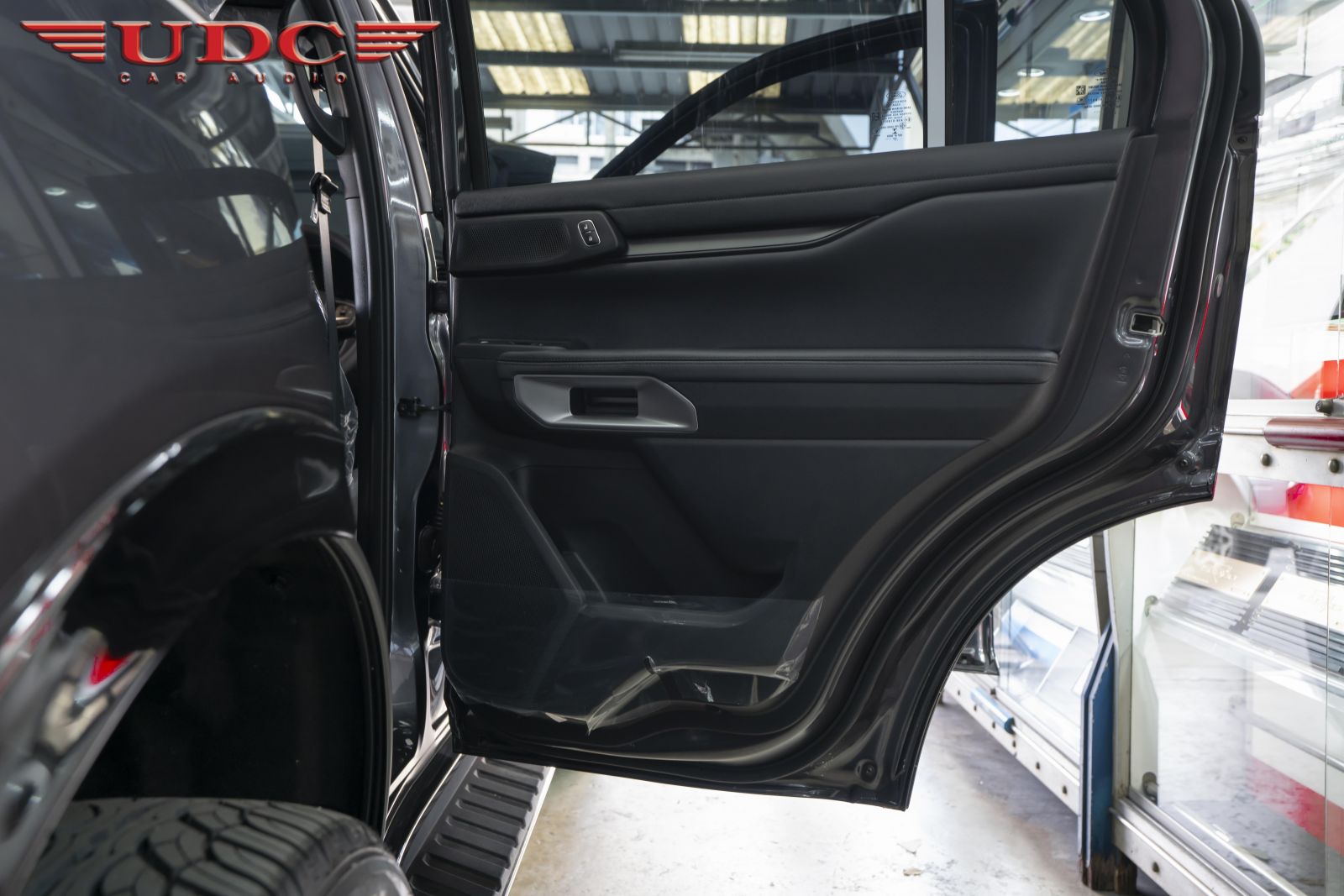

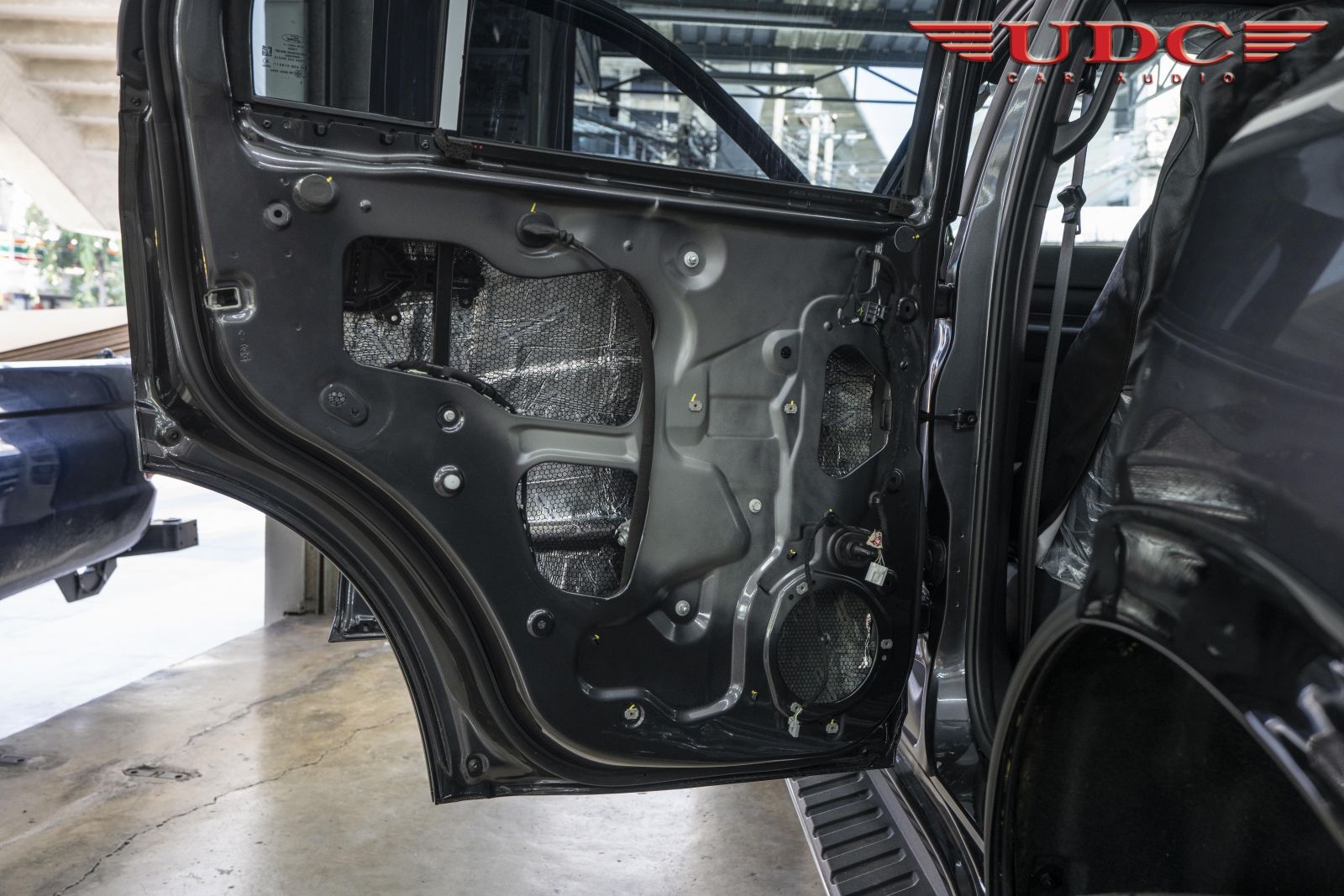

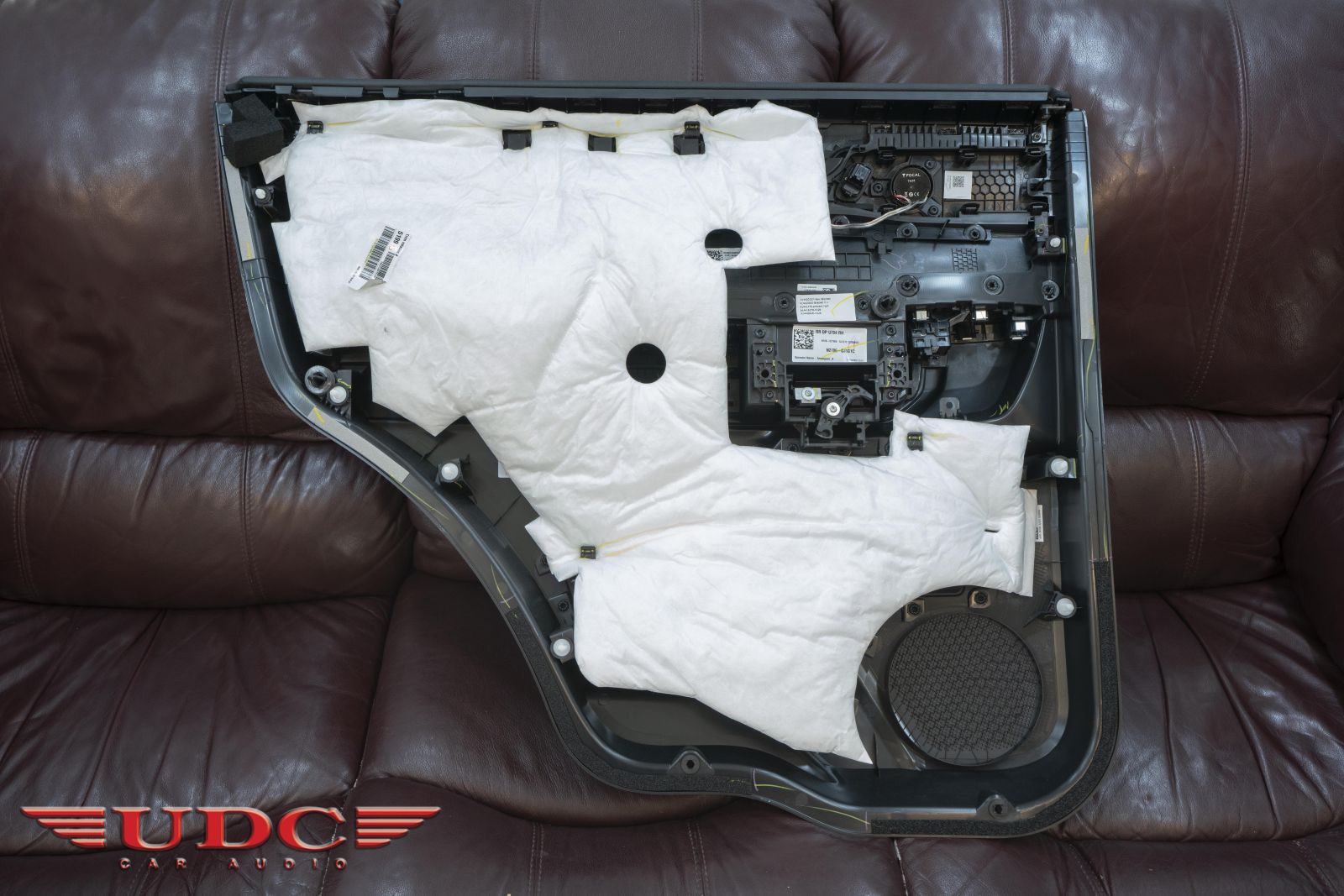

มาต่อกับงานติดตั้ง SOUND DAMPING ที่แผงประตูหลังรถกันครับ

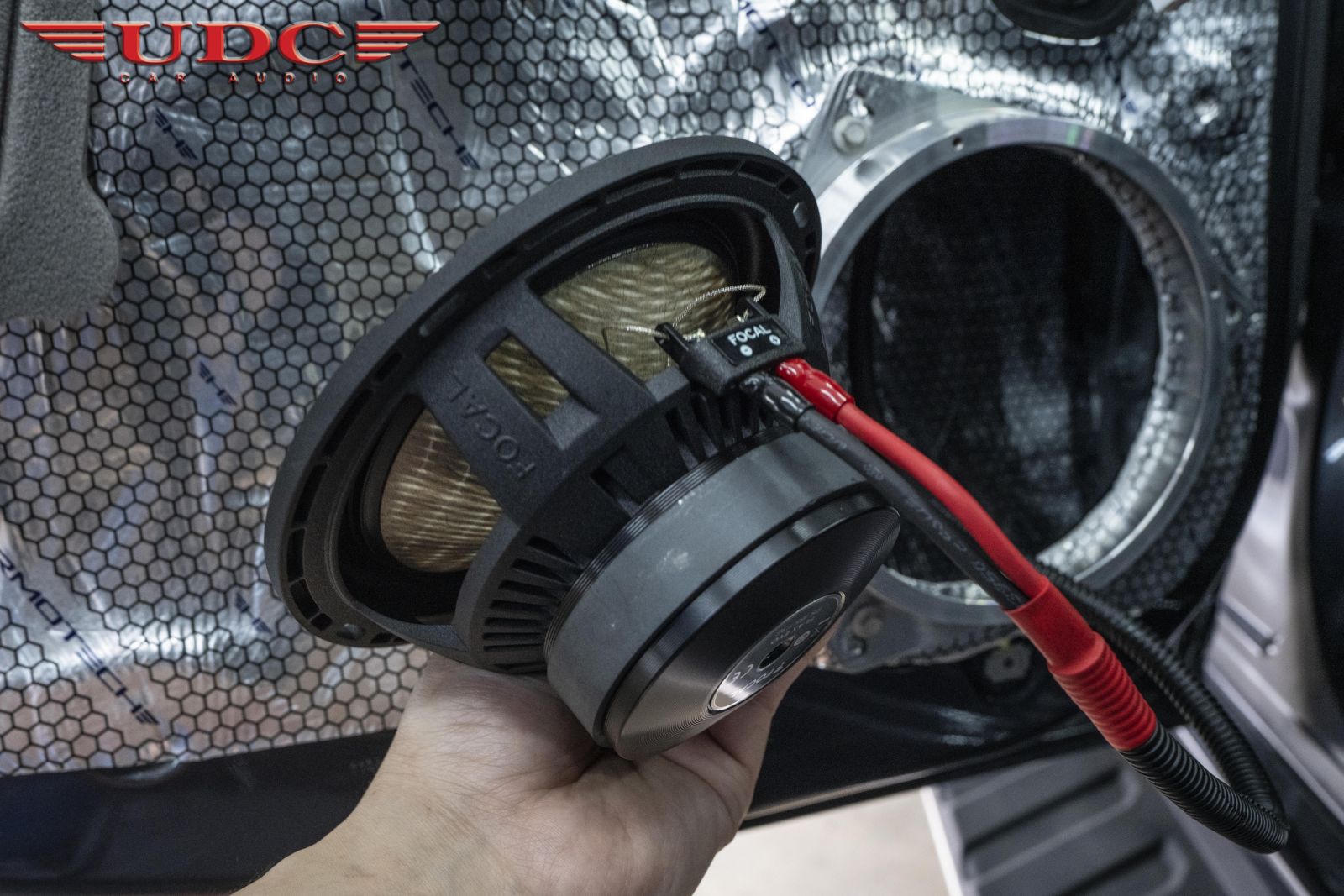

สำหรับงาน Damp ที่แผงประตูหลังซ้ายและขวาของ FORD EVEREST คันนี้ ด้วยแผ่น Damp HARMOTECH ที่ Damp
ทั้งด้านในและด้านนอก ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp
แนบสนิทจนขึ้นเป็นโครงสร้างเหล็กของตัวรถ และในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น
ทำให้สามารถ ลดเสียงรบกวนต่างๆ ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆ ของเสียงเพลงในรถมากขึ้น

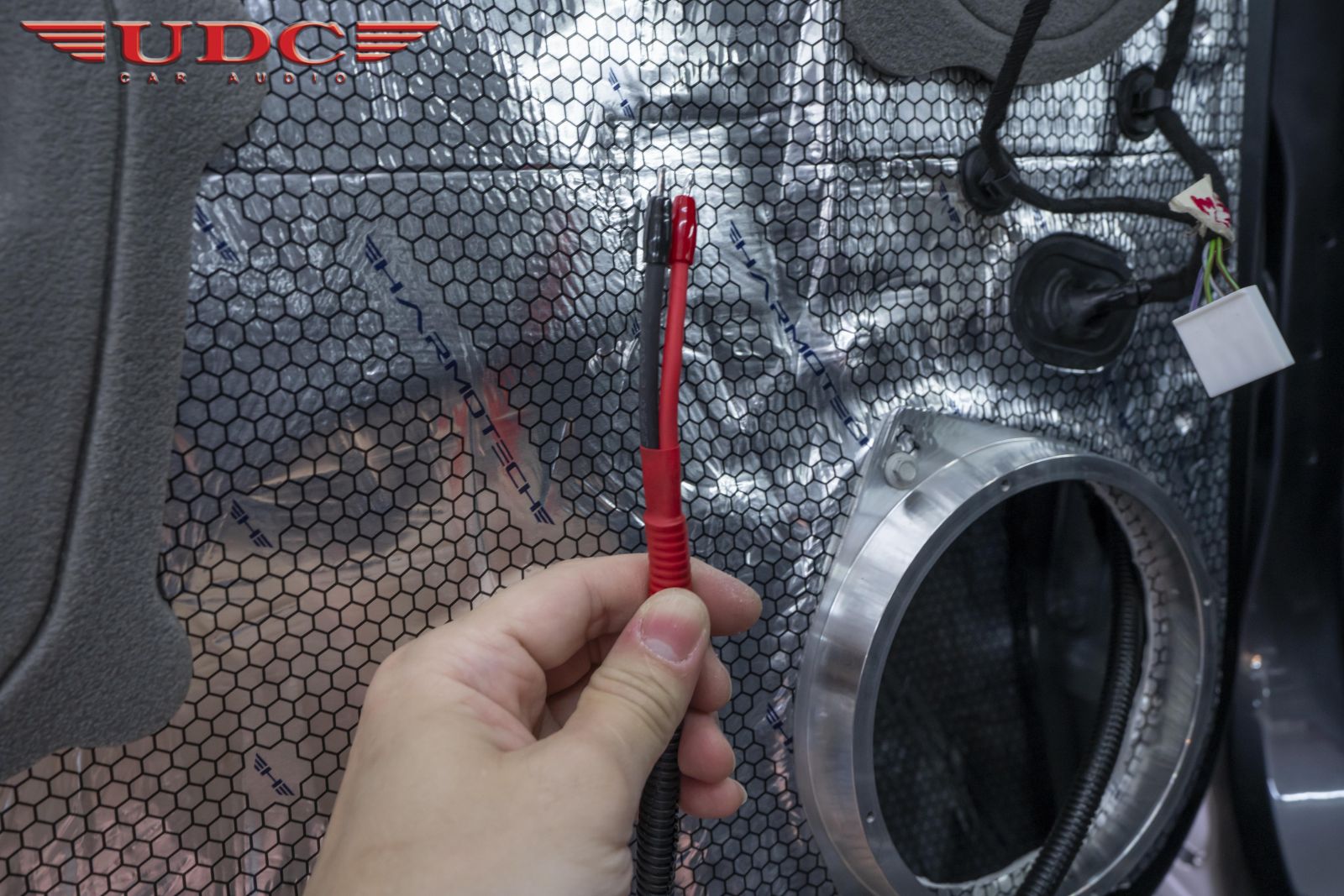

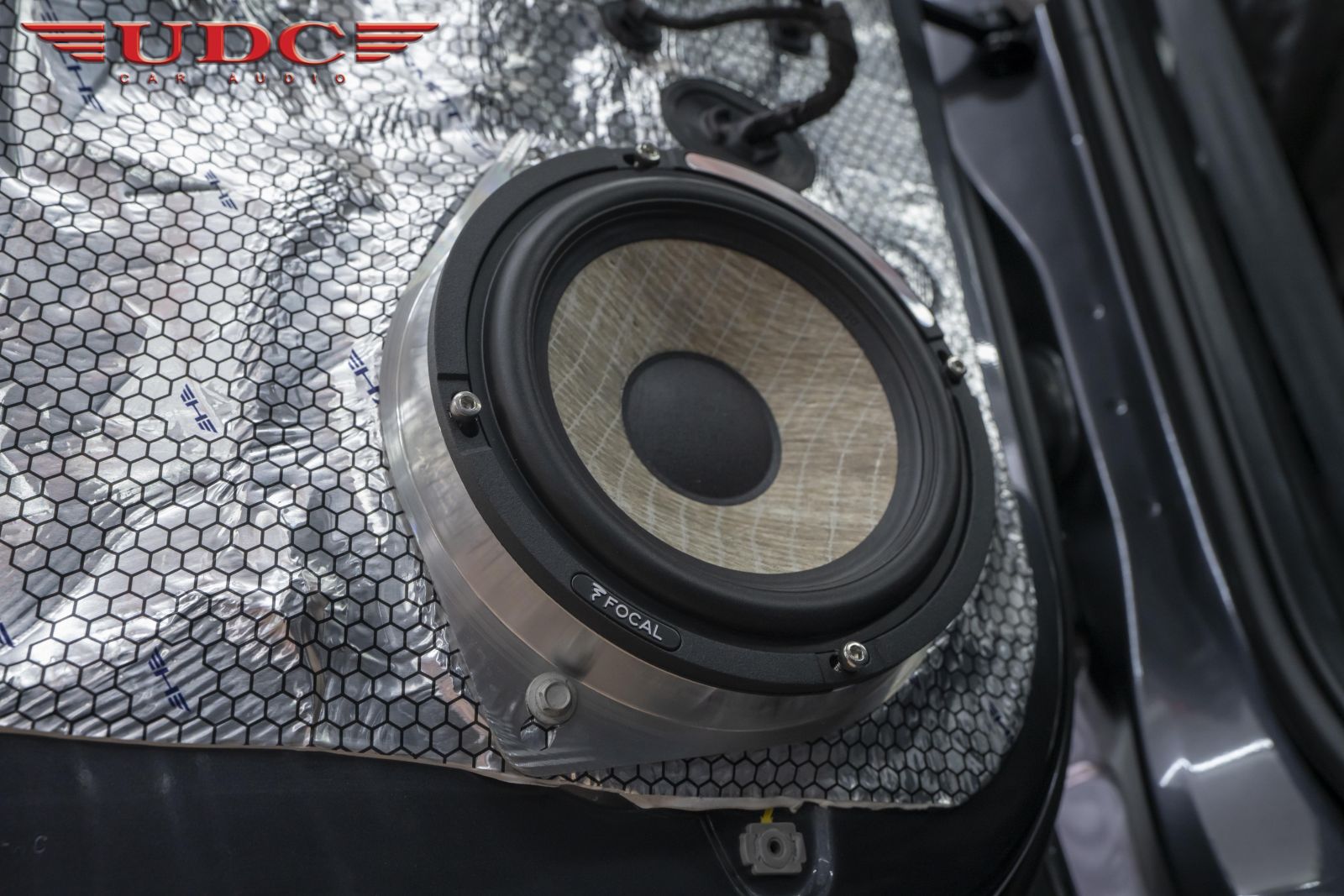

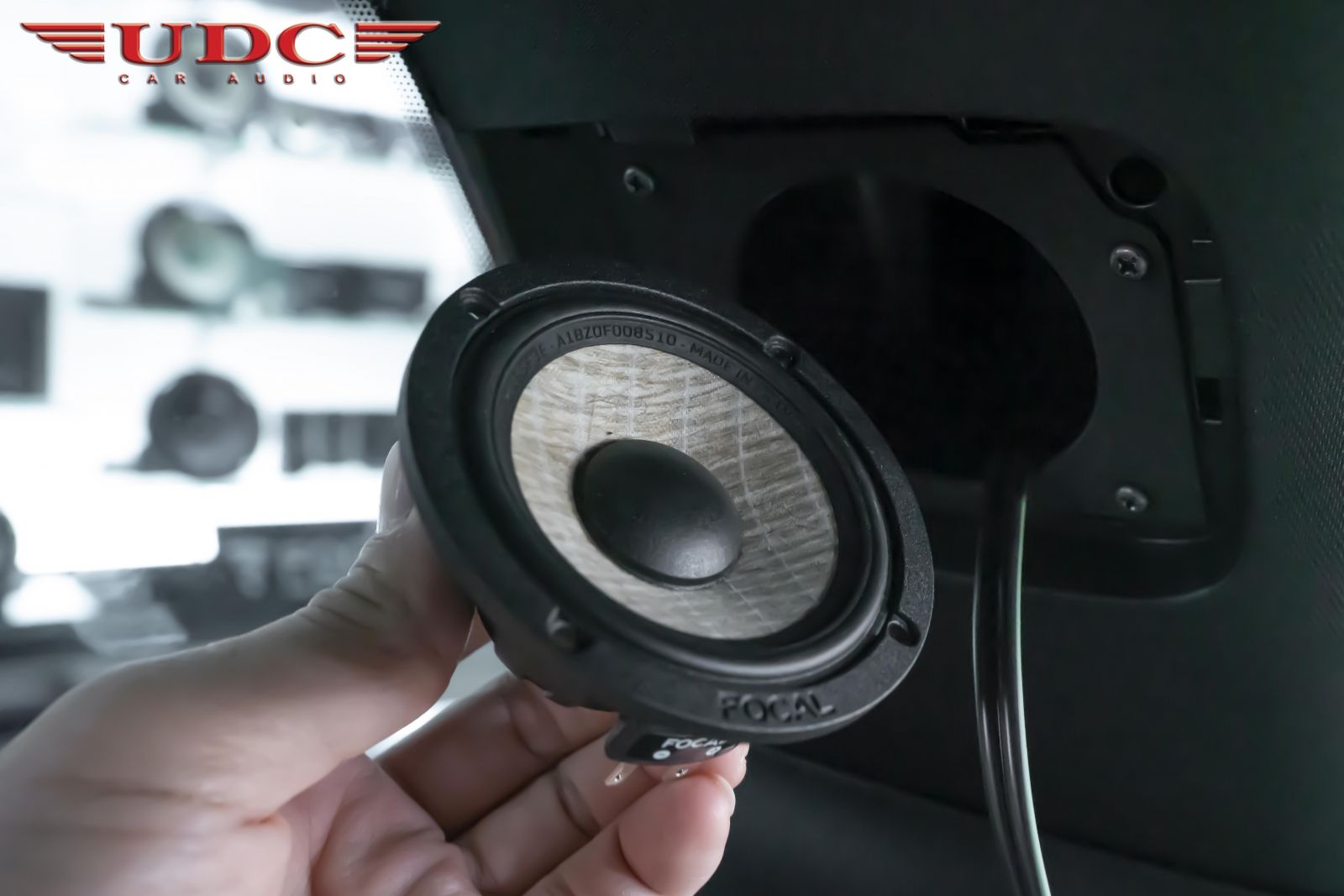

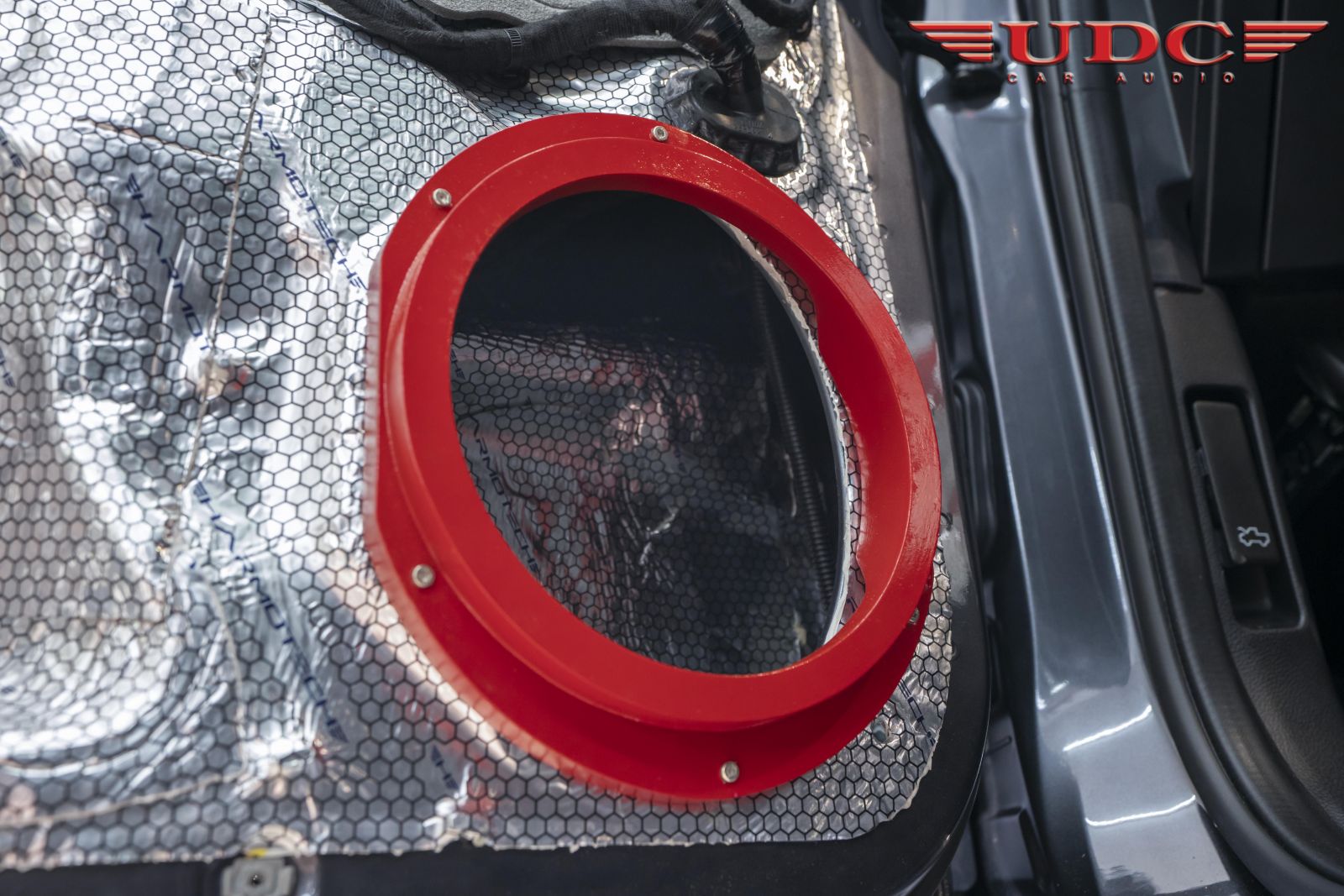

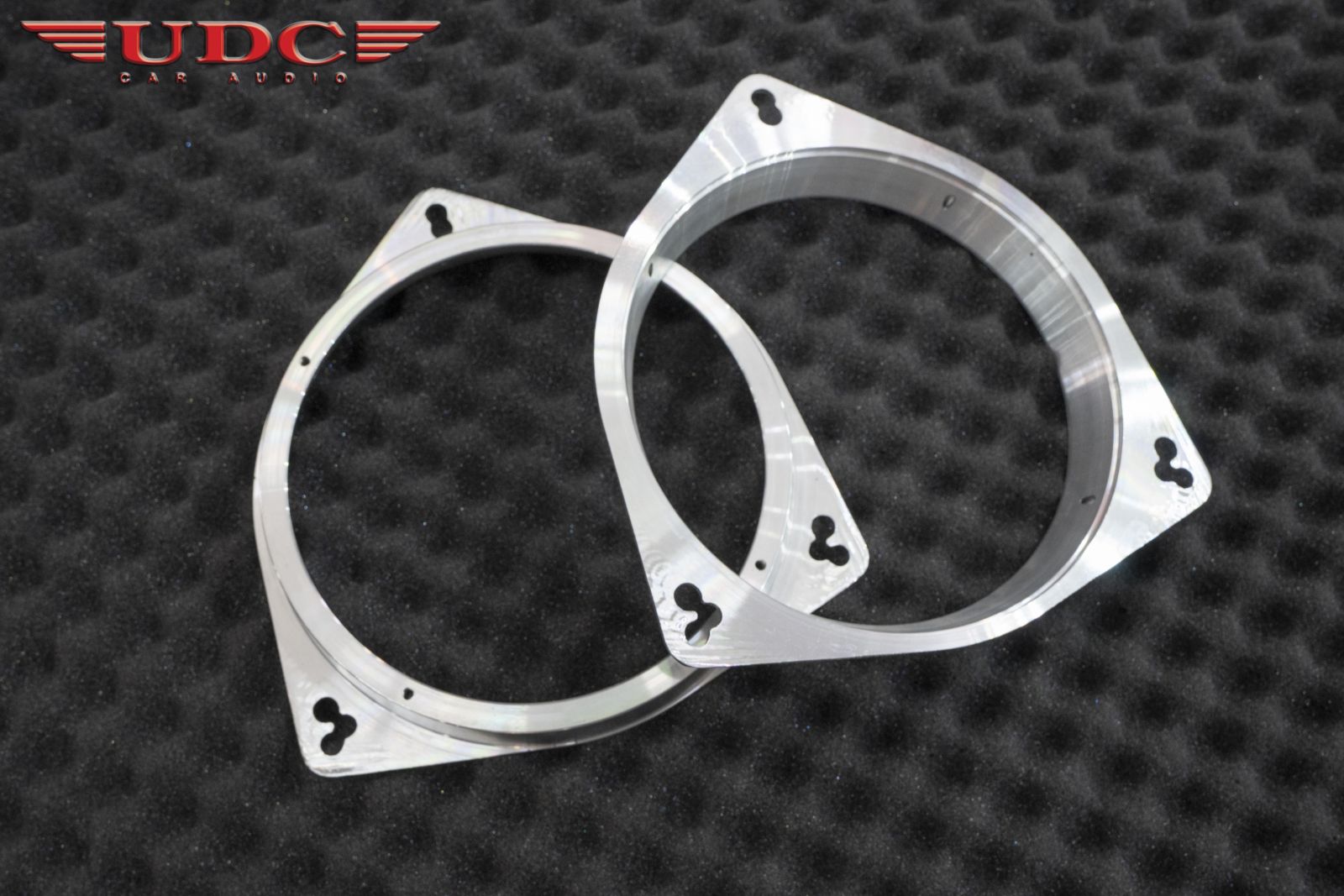

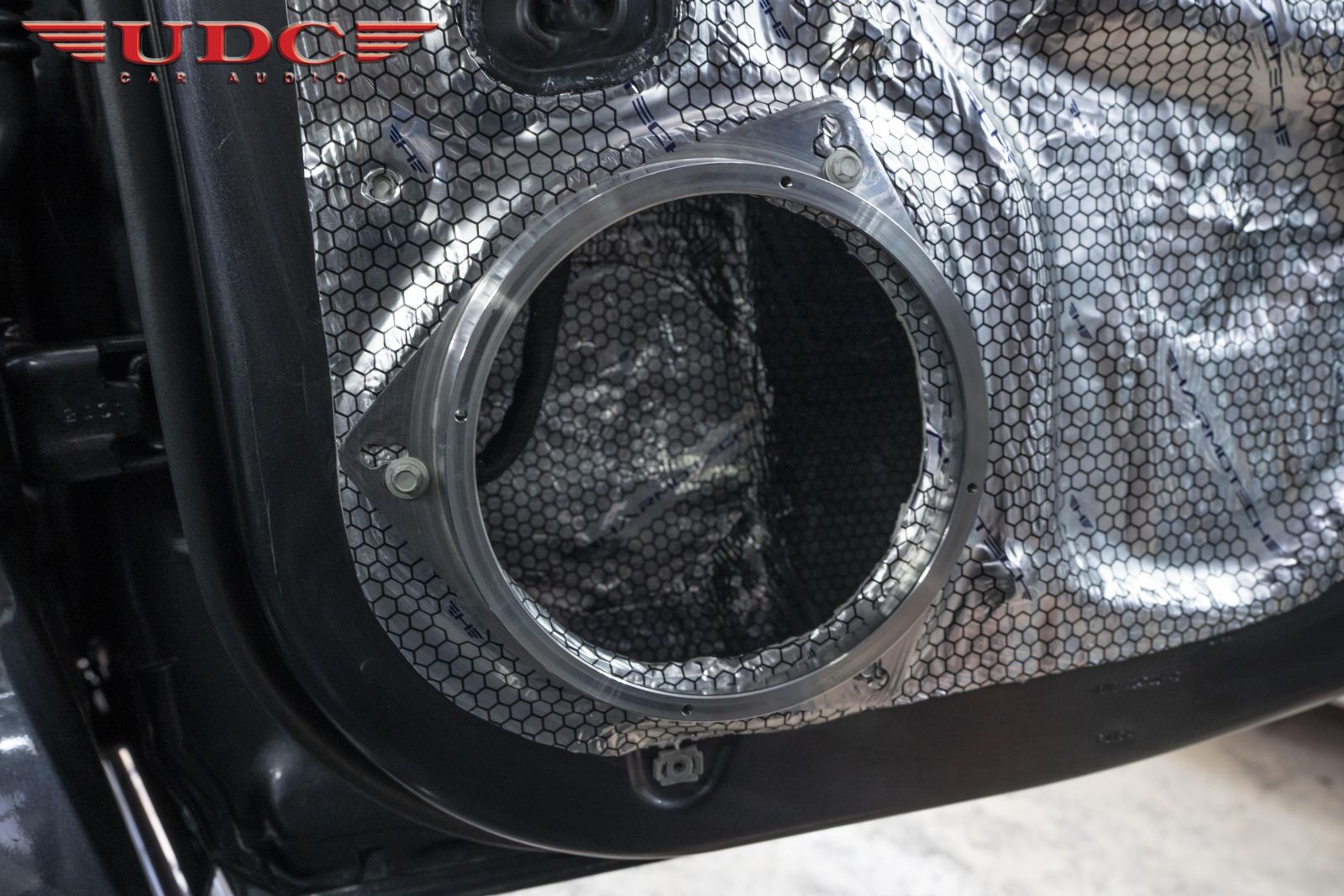

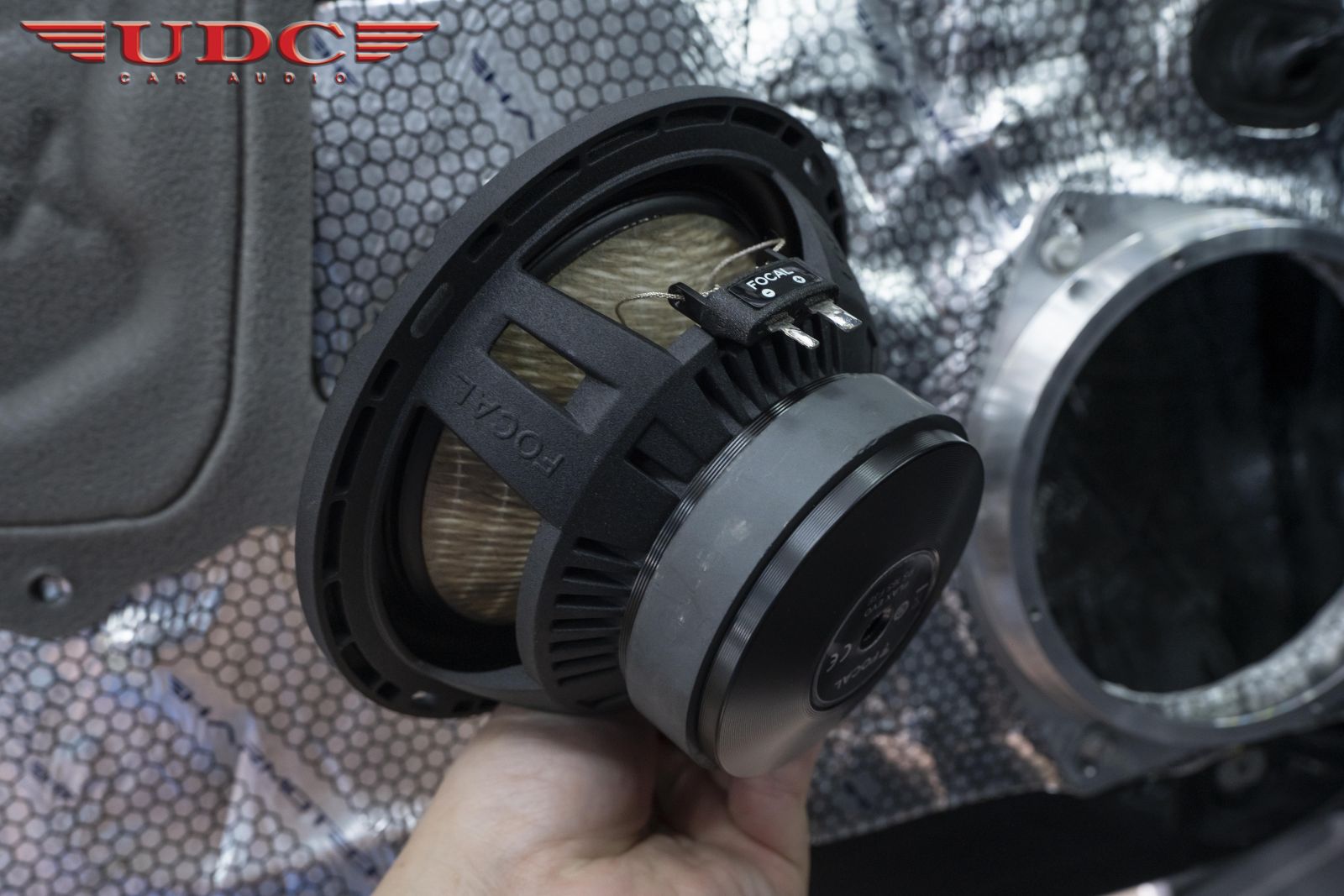

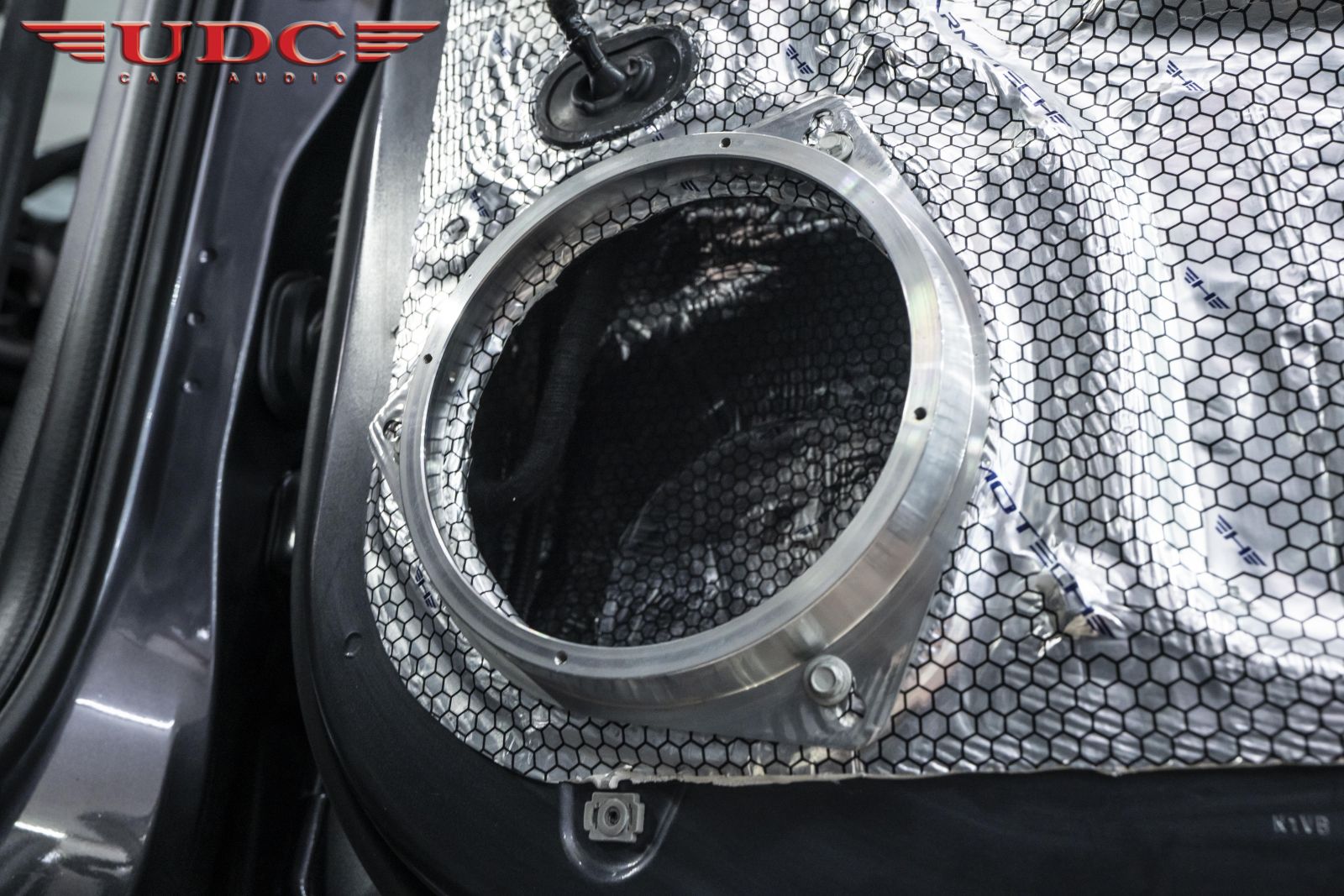

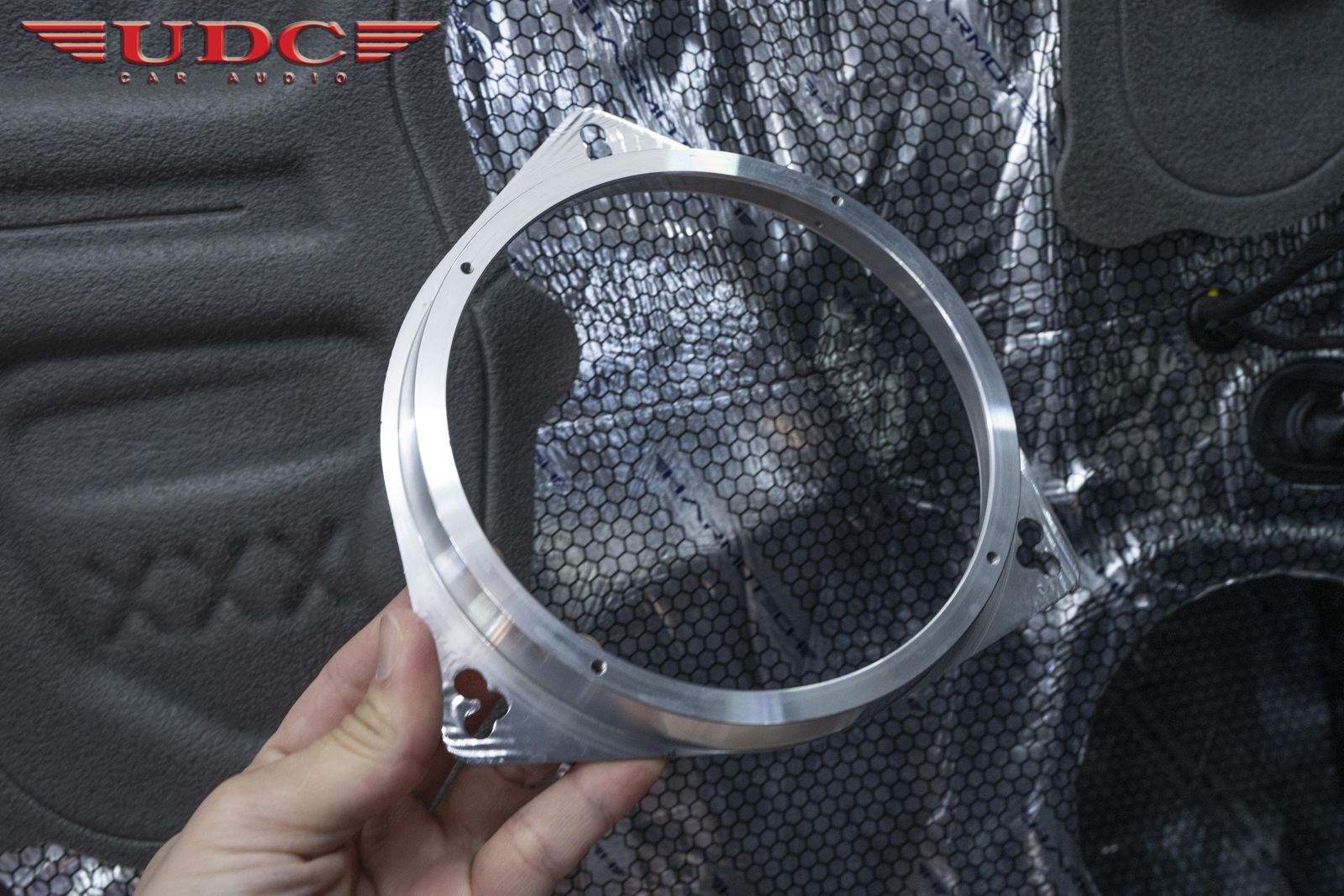

รองลำโพงด้วย ฐานรองลำโพง Aluminium จาก ZENISS ZAlu6 โดยข้อดีของฐานรองลำโพงแบบ Aluminium นั้นจะมีดังนี้ครับ

1. เพื่อเพิ่มความเเข็งแรงและความมั่นคงทนทานให้กับตัวฐานรองลำโพง
2. ทั้งยังมีน้ำหนักเบาและไม่บวมน้ำ
3. ทำให้เก็บเสียงในย่านความถี่ต่ำได้ดี
4. ง่ายต่อการจูนเสียงในแบบต่างๆนั้น ทำได้แบบไม่ยาก

ในส่วนตัวฐานนั้นได้ทำการยึดกับตัวรถ ด้วยน็อตเบอร์ 10 เพิ่มความมั่นคงแข็งแรงกันลดการสั่นให้ได้มากที่สุด



































ZENISS  Silent Sphere แผ่นกันเสียงก้องที่หน้าลำโพงแผ่นปรับอคูสติก ป้องกันเสียงสะท้อนและเสียงก้องลอด



เข้าไปภายในแผงประตู ช่วยลดการเกิดเสียงก้อง สะท้อนและป้องกัน แผงประตูสั่น เมื่อเวลาลำโพงขับขึ้นลงทำงาน





















































รองลำโพงด้วย ฐานรองลำโพง Aluminium จาก ZENISS ZAlu6 โดยข้อดีของฐานรองลำโพงแบบ Aluminium นั้นจะมีดังนี้ครับ

1. เพื่อเพิ่มความเเข็งแรงและความมั่นคงทนทานให้กับตัวฐานรองลำโพง
2. ทั้งยังมีน้ำหนักเบาและไม่บวมน้ำ
3. ทำให้เก็บเสียงในย่านความถี่ต่ำได้ดี
4. ง่ายต่อการจูนเสียงในแบบต่างๆนั้น ทำได้แบบไม่ยาก

ในส่วนตัวฐานนั้นได้ทำการยึดกับตัวรถ ด้วยน็อตเบอร์ 10 เพิ่มความมั่นคงแข็งแรงกันลดการสั่นให้ได้มากที่สุด































ZENISS  Silent Sphere แผ่นกันเสียงก้องที่หน้าลำโพงแผ่นปรับอคูสติก ป้องกันเสียงสะท้อนและเสียงก้องลอด



เข้าไปภายในแผงประตู ช่วยลดการเกิดเสียงก้อง สะท้อนและป้องกัน แผงประตูสั่น เมื่อเวลาลำโพงขับขึ้นลงทำงาน

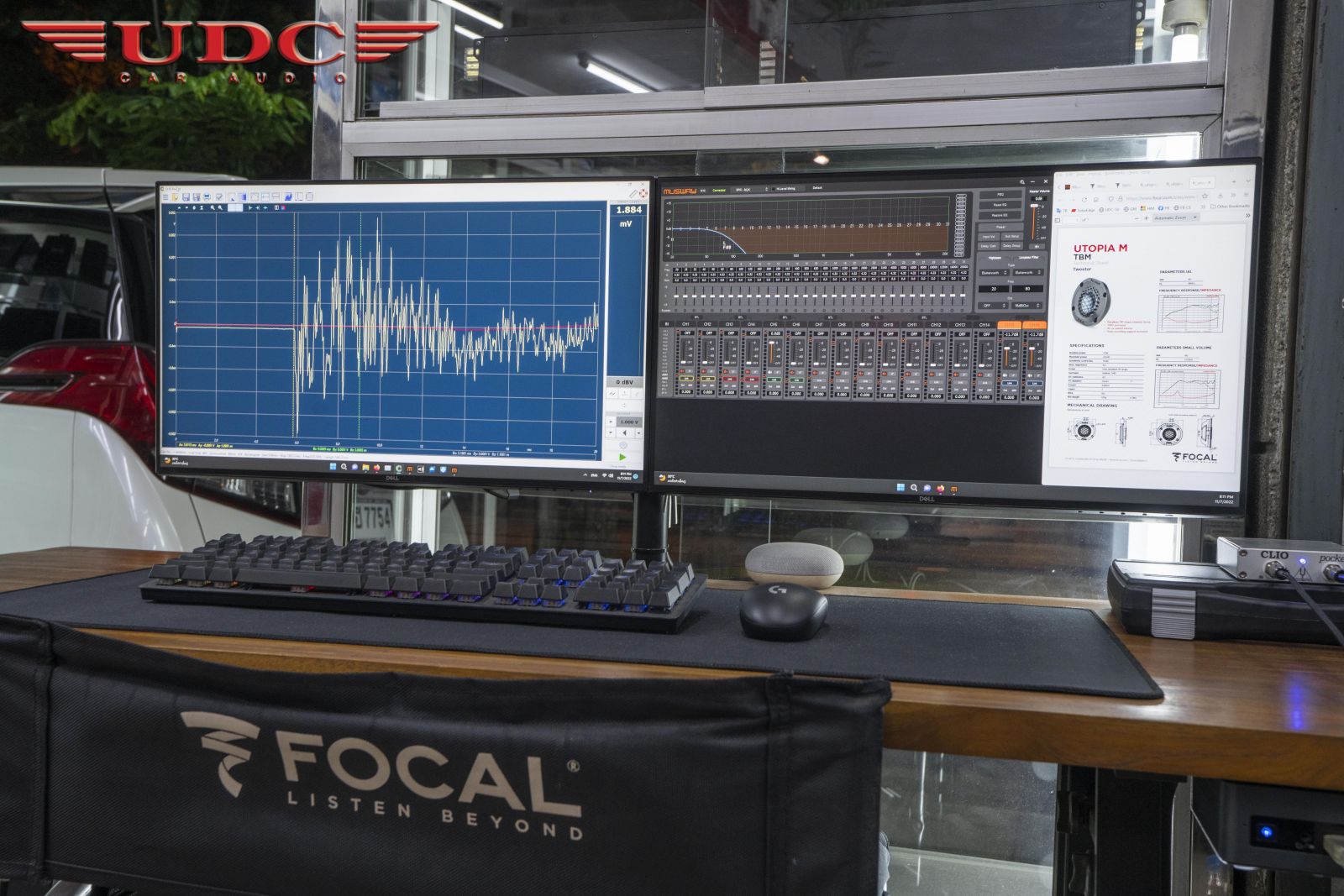

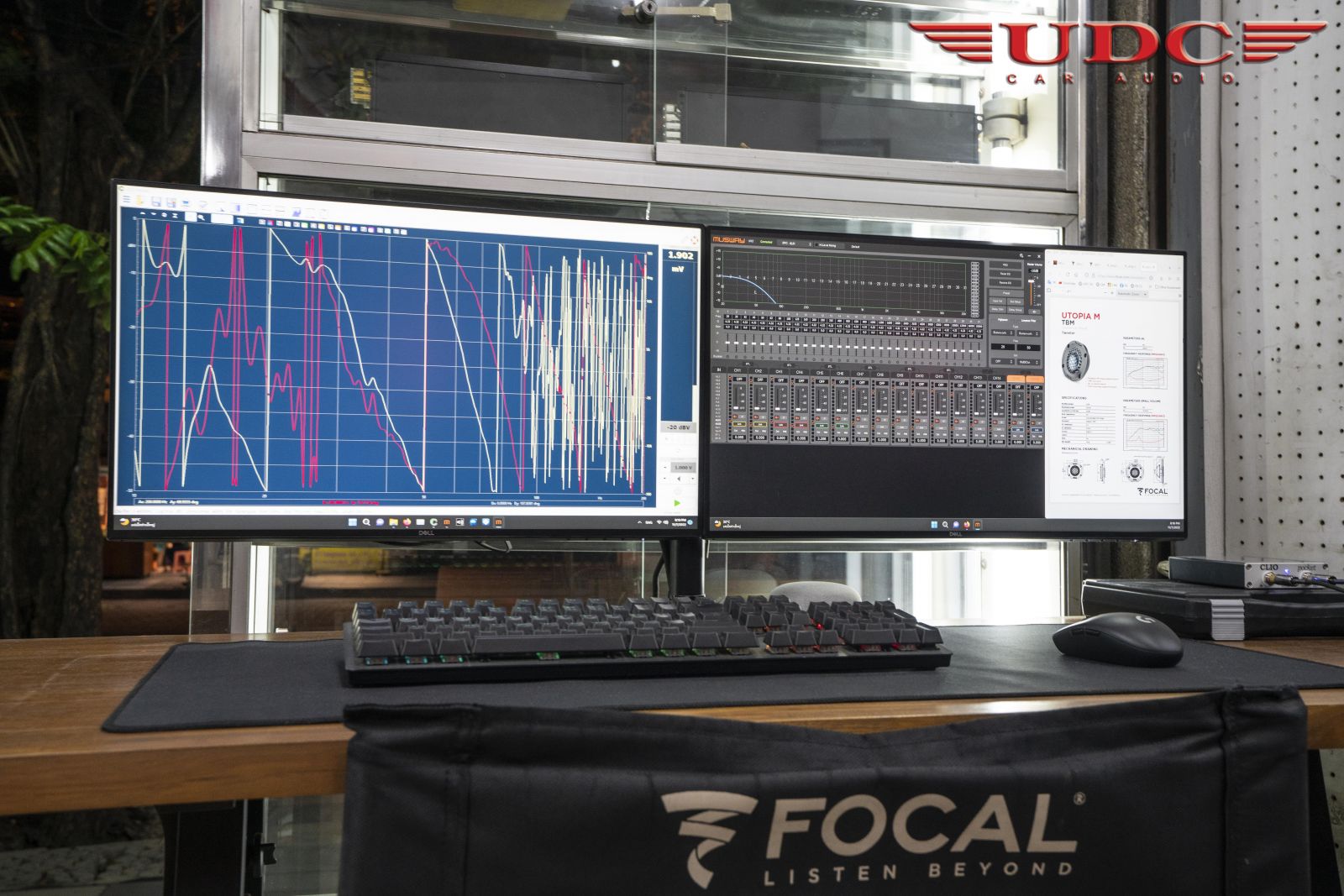

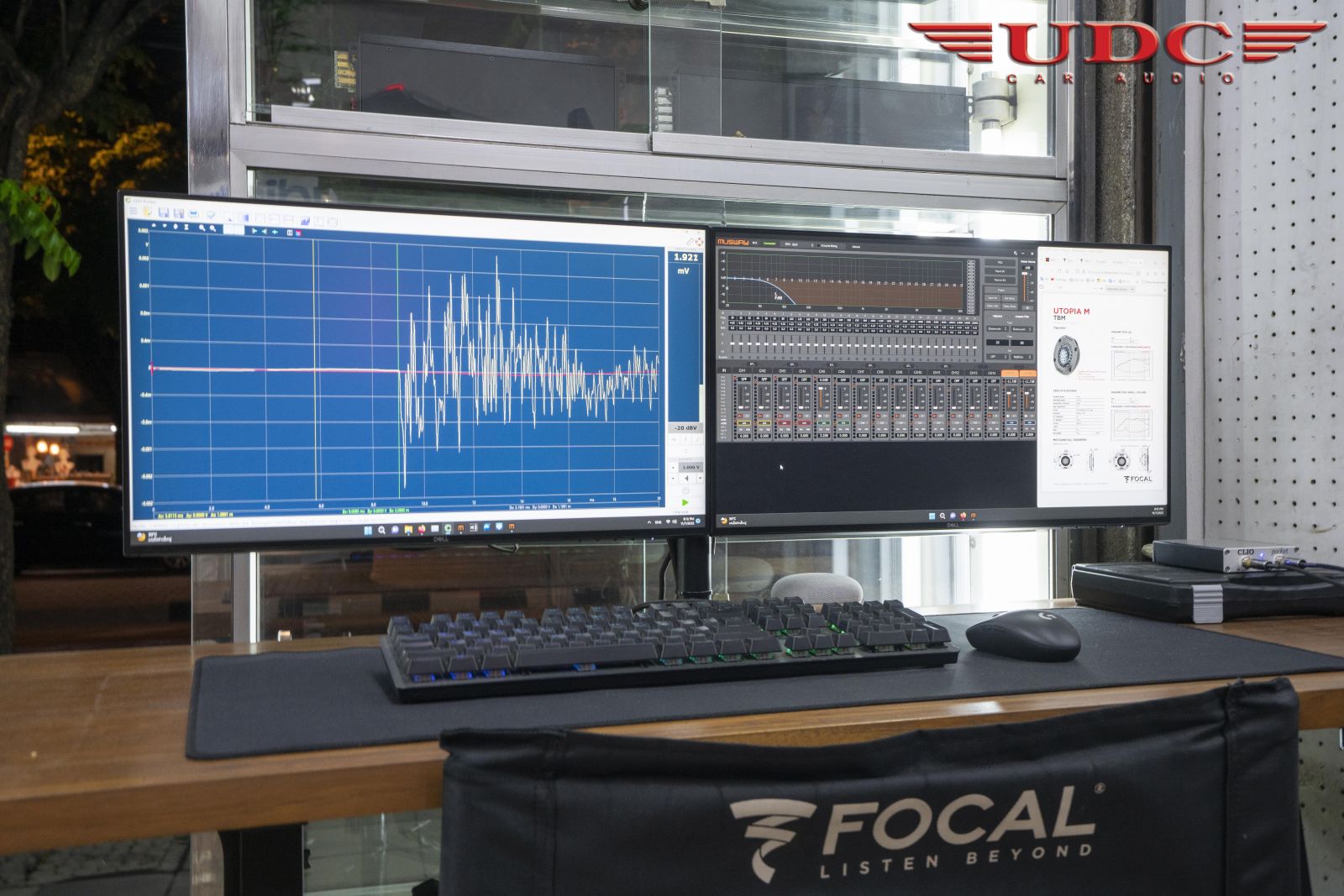

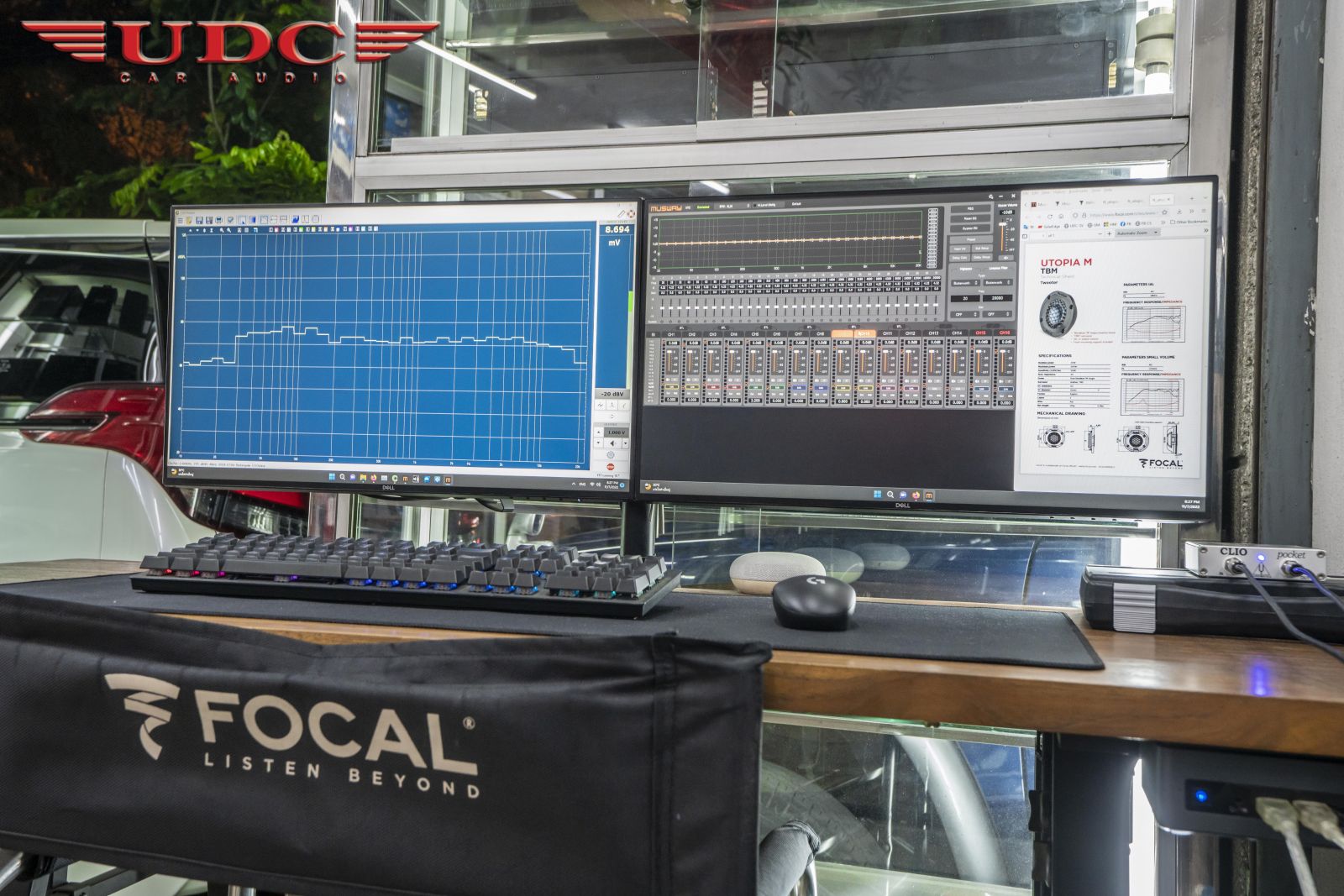

ในขั้นตอนสุดท้ายที่ขาดไม่ได้เลยก็คือ การปรับจูนและวัดค่าต่างๆของเสียงเป็นสิ่งสำคัญมากที่สุดในชุดเครื่องเสียง


ติดรถยนต์เพื่อดึงเอาประสิทธิภาพของอุปกรณ์ทุกชิ้นนั้นแสดงประสิทธิภาพได้ดีมากที่สุด



ซึ่งทางร้าน UDC CAR AUDIO ได้เลือกใช้อุปกรณ์วัดค่าทางเสียงของทาง AUDIOMATICA ในรุ่น CLIO POCKET


ที่มี Software ในการวัดและวิเคราะห์ที่ชาญฉลาด มีการวัดค่าต่างๆของเสียงที่ได้มาตราฐาน มีอย่างแม่นยำเที่ยงตรง


เป็นตัวตรวจเช็คข้อมูลของเสียงในระบบชุดเครื่องเสียง โดยค่าที่วัดต่างๆที่สามารถวัดได้จะมีอาทิเช่น



1. Time Alignment


2. Phase


3. Equalizer


4. Level


5. WaterFall Analysis


6. Polar Plot


7. T&S Parameter

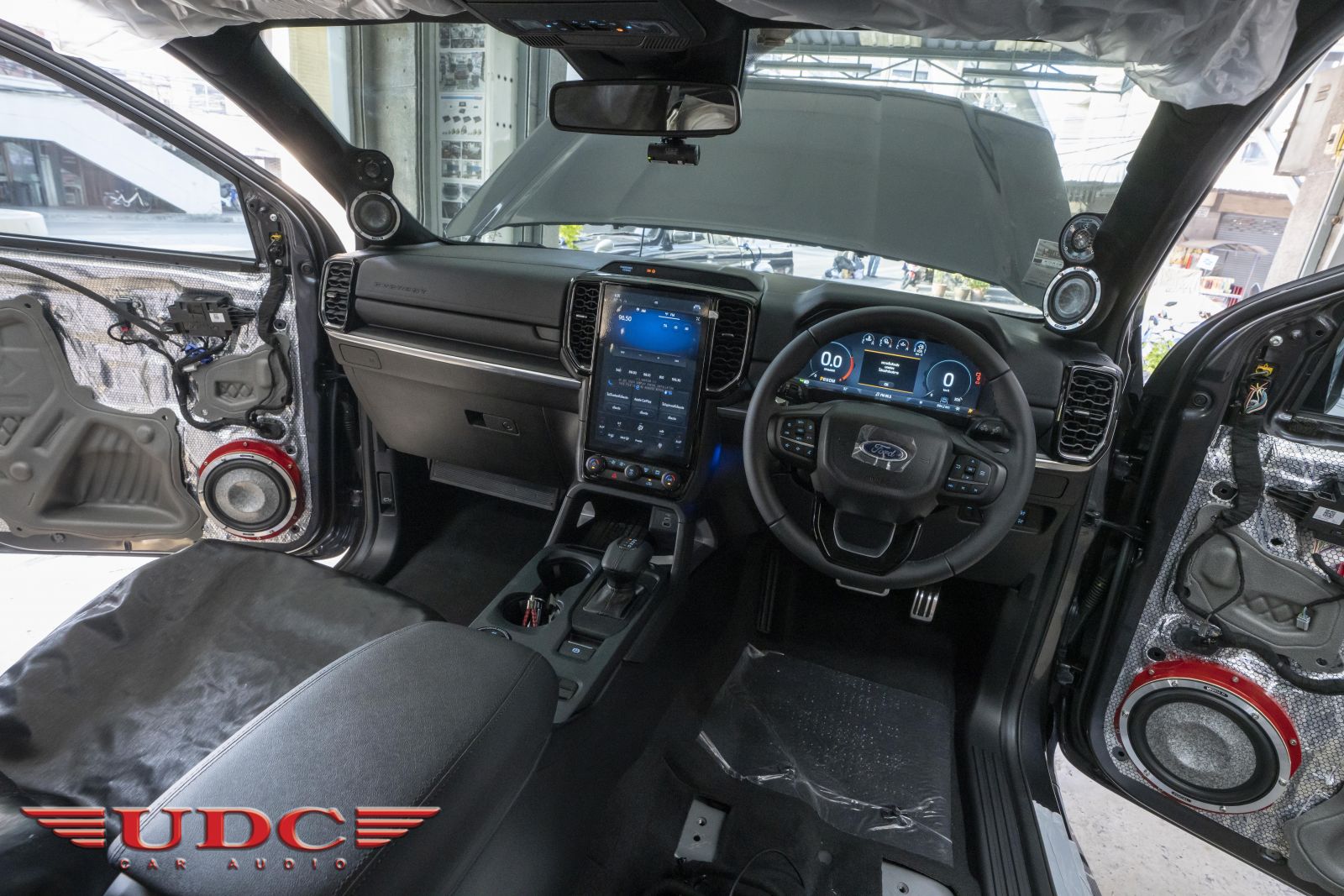

เสร็จเรียบร้อยจบครบทุกกระบวนการแล้วครับ กับงานติดตั้งชุดเครื่องเสียงใน FORD EVEREST คันนี้


ขอบคุณที่เข้ามารับชมงานติดตั้งของทางร้าน UDC CAR AUDIO ครับ
