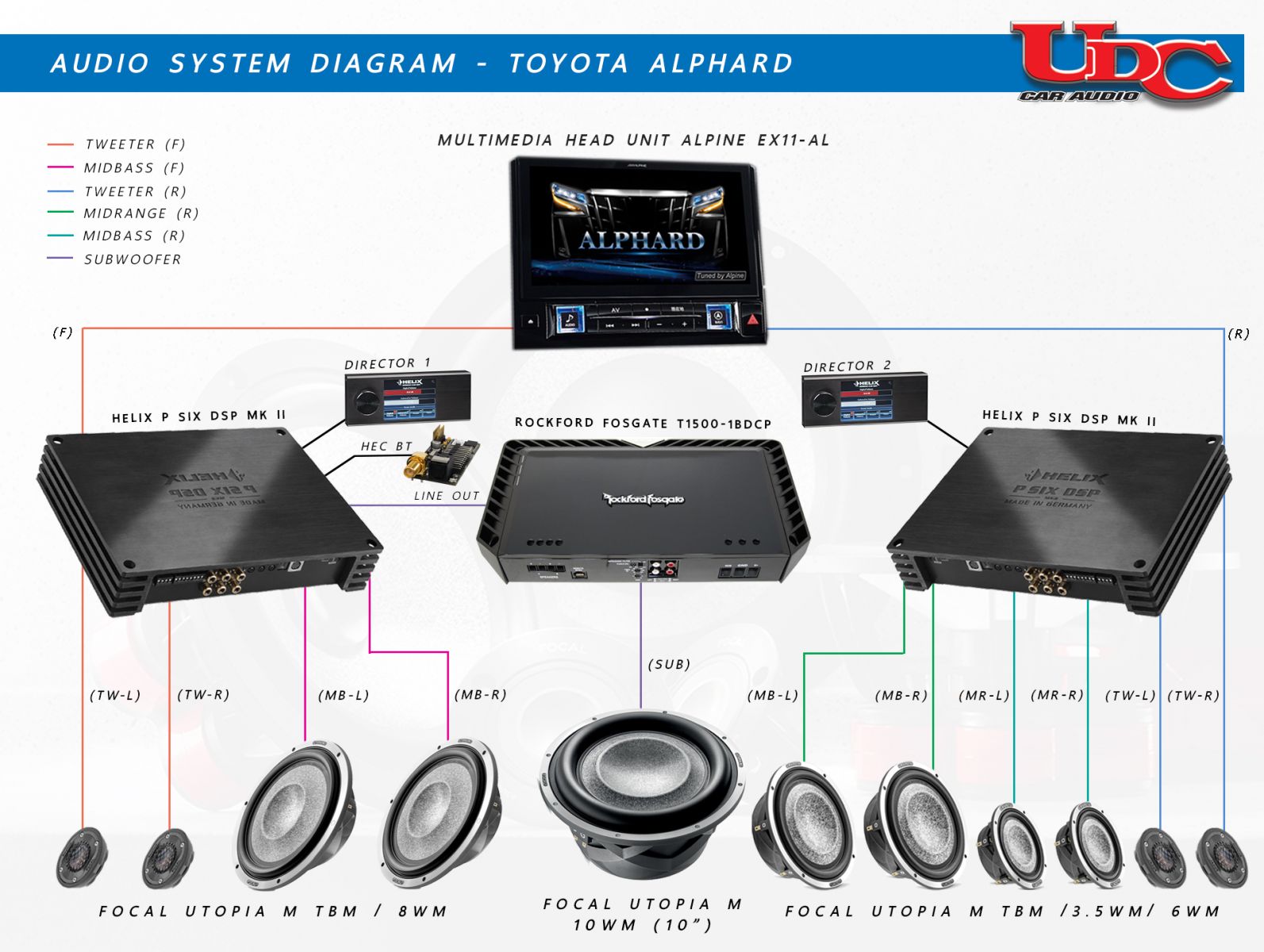

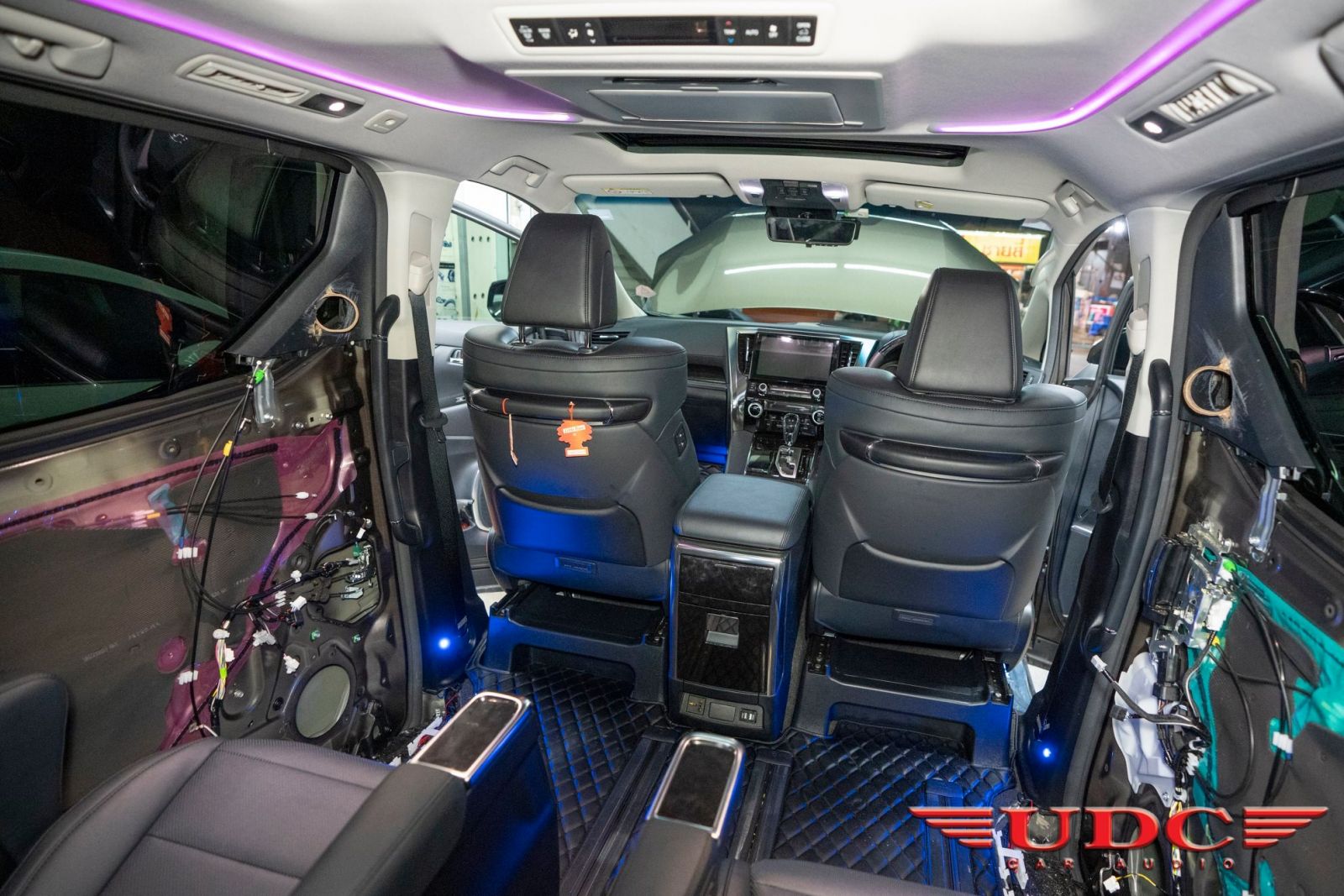

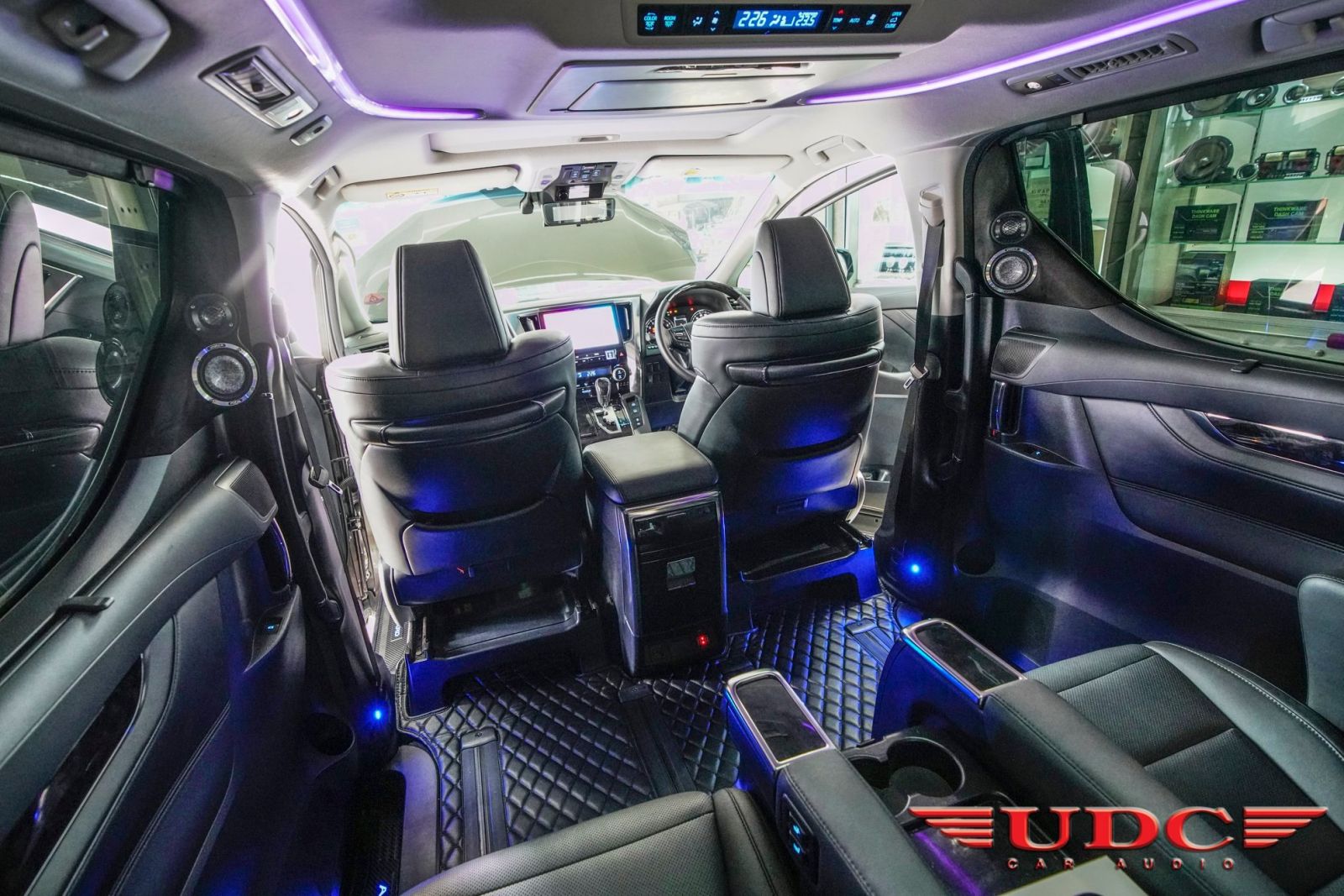

TOYOTA ALPHARD กับชุดเครื่องเสียงในระบบ Tri-Amp ในโซนหน้ารถ กับ Quad-Amp ในโซนหลัง




โดยคันนี้เข้ามาติดตั้งชุดเครื่องเสียงโดยใช้ เครื่องเล่น MULTIMEDIA ของ  /////ALPINE EX11-AL  มาพร้อมจอขนาดใหญ่



สะใจเต็มตา ถึง 11นิ้ว พร้อมต่อเชื่อมต่อกับ APPLE TV4K ทั้งจอหน้าและหลัง รองรับความบันเทิ่งขณะขับขี้ได้อย่างครบคัน



รองรับการใช้งาน YouTube, Netflix , Spotify, GoogleMap อย่างง่ายดายจากรีโมทที่ความคุมได้อย่างแม่นยำ


ใหญ่สะใจเต็มตา ส่งสัญญาณเข้า PROCESSOR & AMPLIFIER 6CH HELIX P SIX DSP MK2 เพื่อทำการปรับจูนเสียง


ในระบบเครื่องเสียงให้ได้ความสมบูรณ์แบบทั้งในด้านมิติและน้ำเสียงให้ถูกต้อง และยังสามารถ ขับลำโพงรุ่นใหม่ล่าสุด

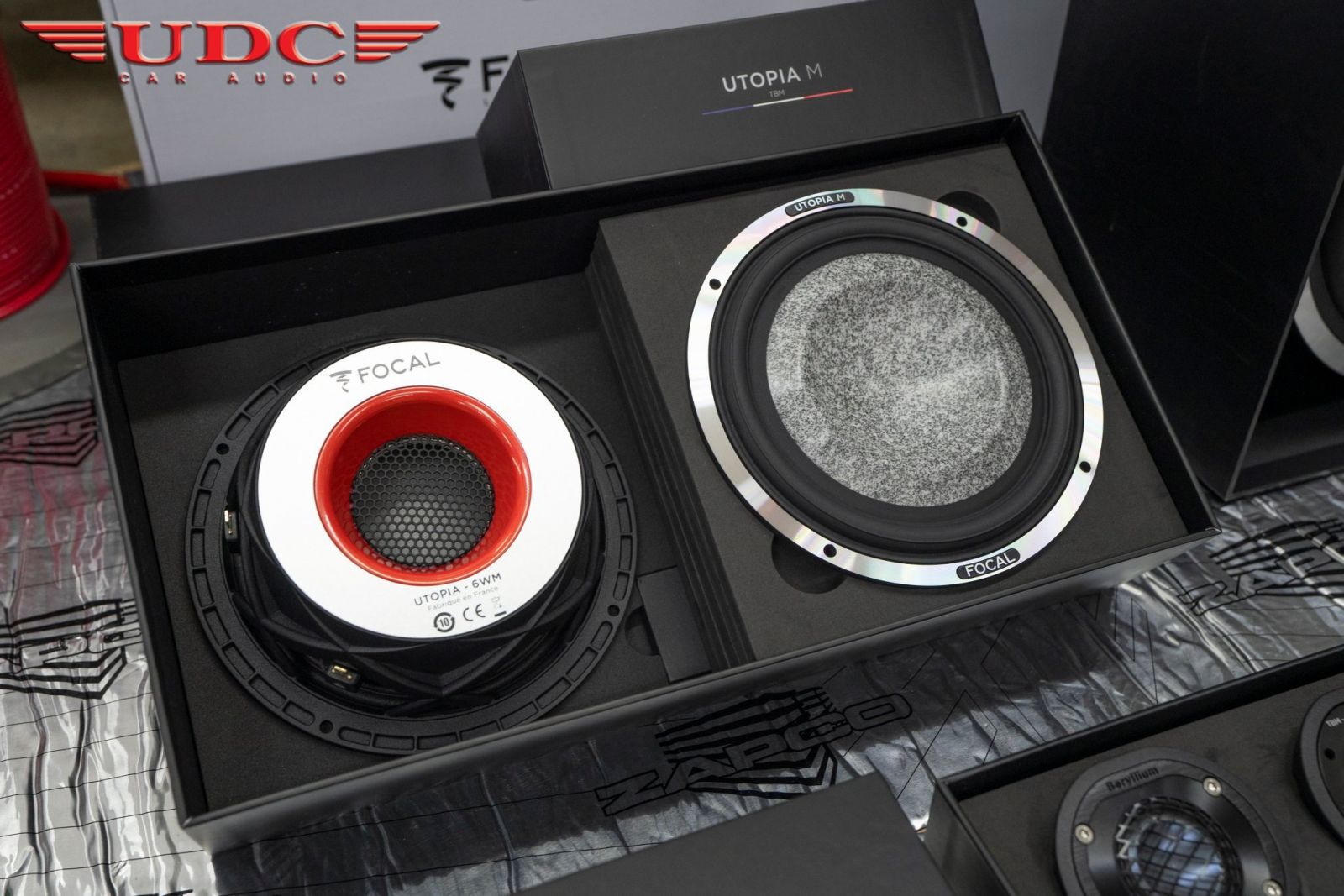

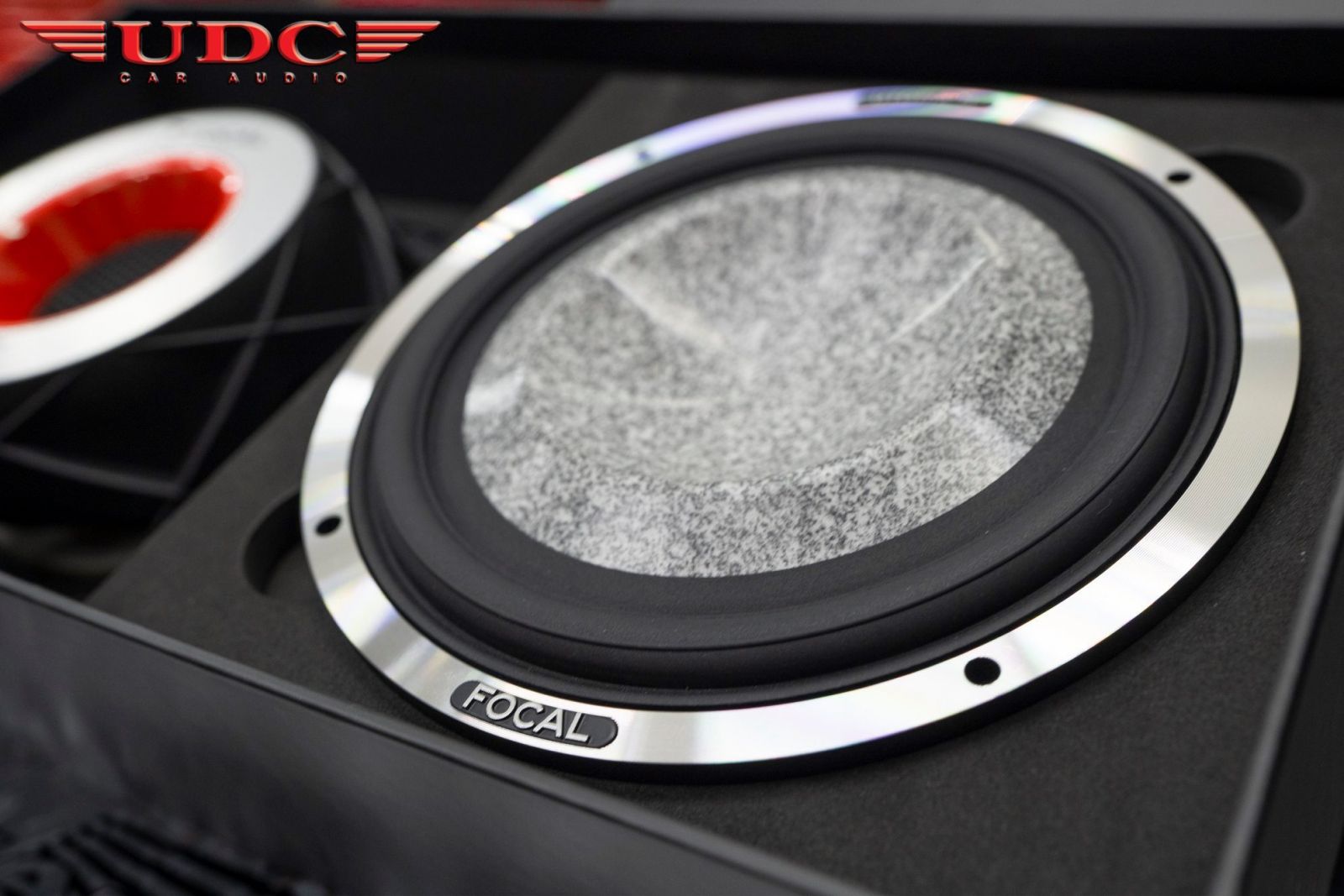

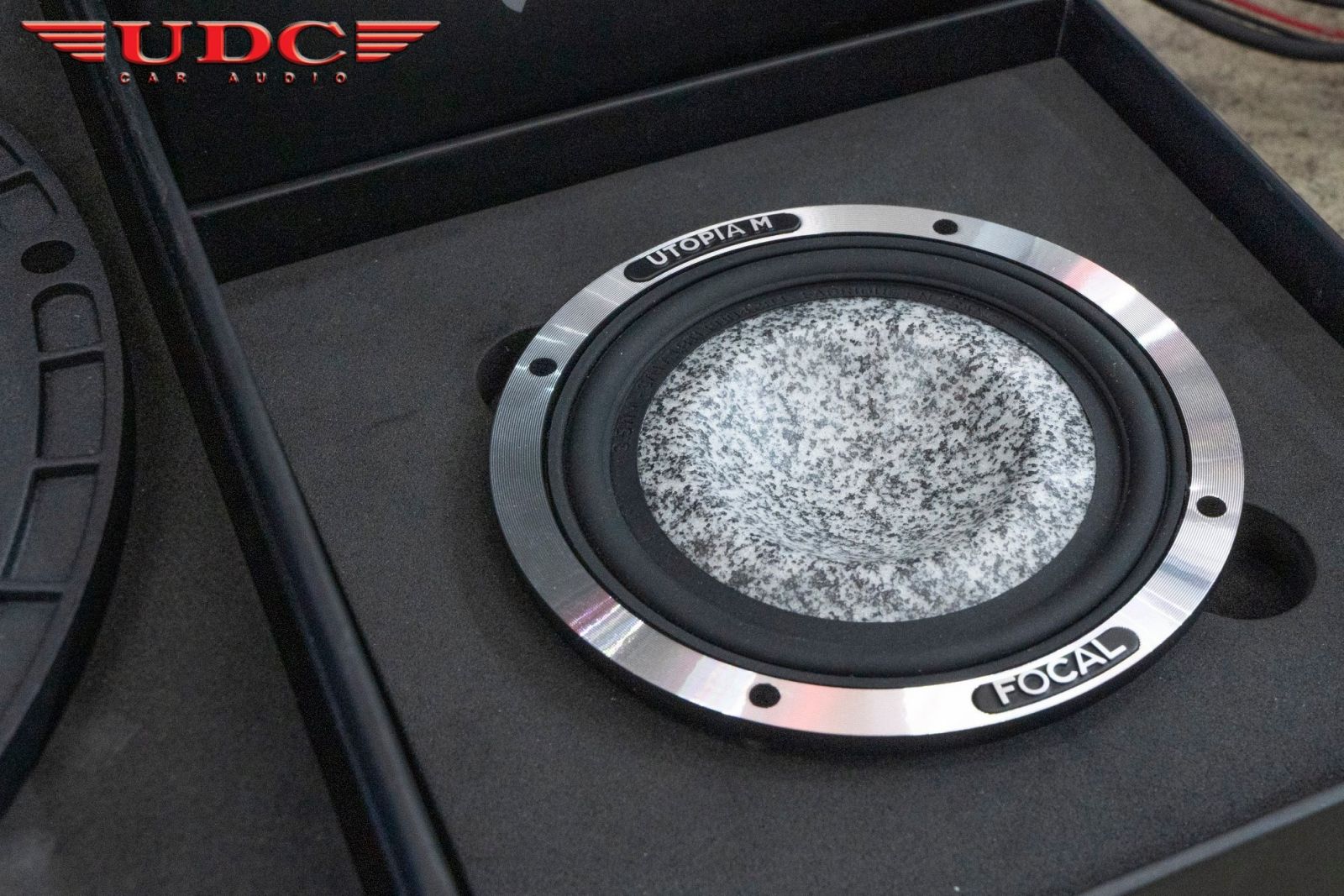

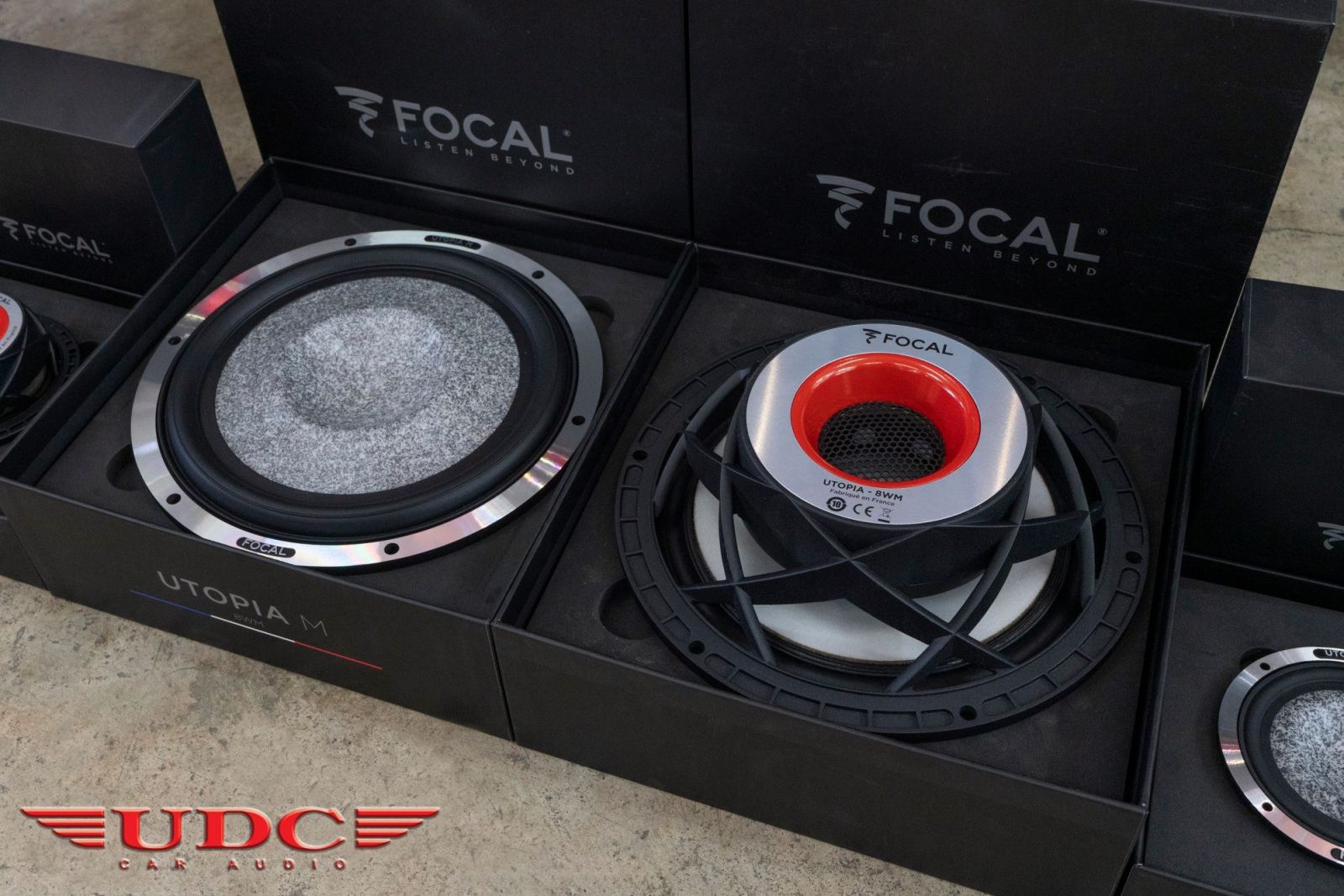

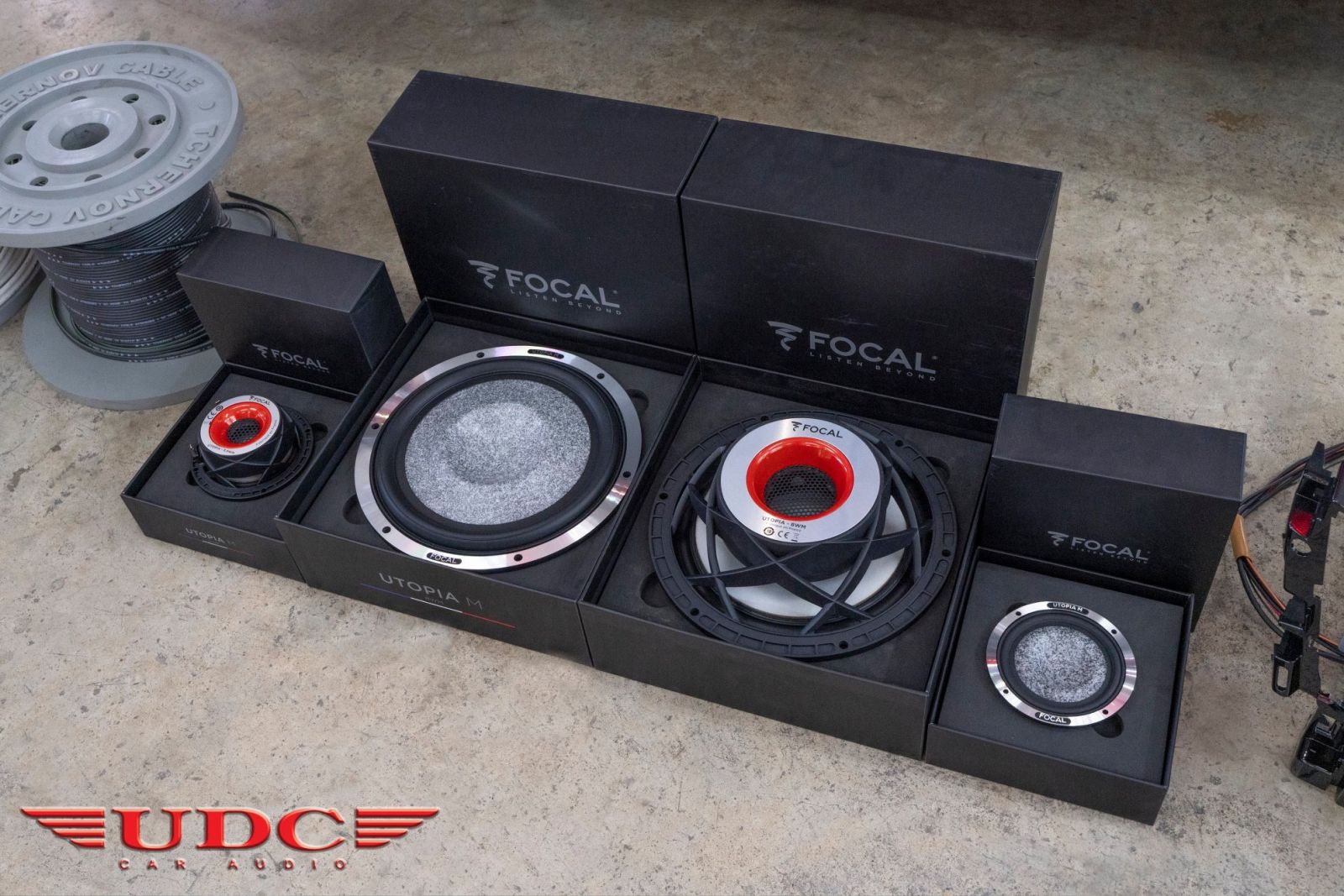

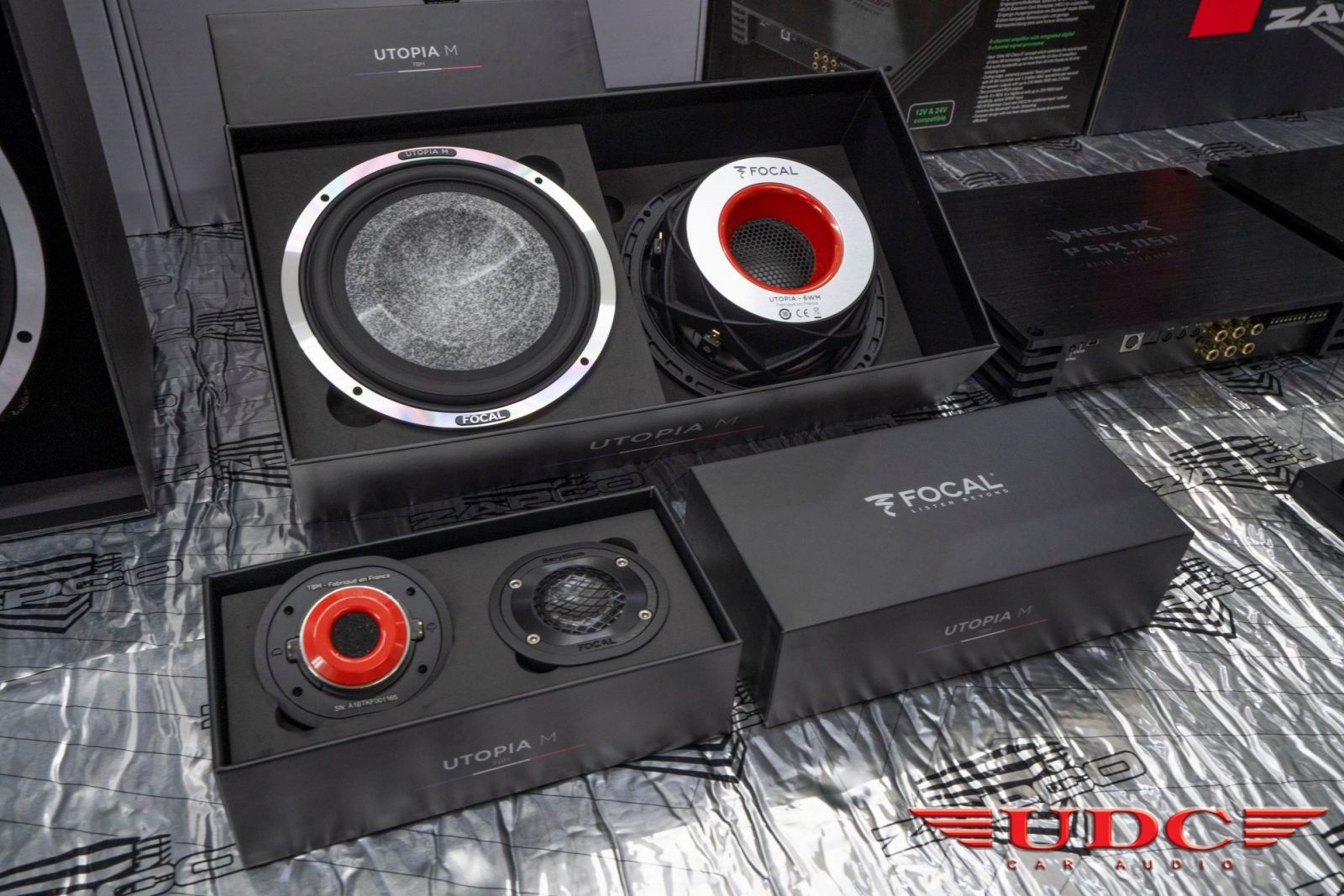

ของทาง  FOCAL ในรุ่น UTOPIA M  ทั้งระบบ โดยจะใช้  FOCAL UTOPIA M แบบ 2 - WAY ACTIVE  ด้านหน้า และ



 FOCAL UTOPIA M แบบ 3 - WAY ACTIVE  ที่ชุดหลัง ในส่วนของวูฟเฟอร์นั้นเลือกใช้เป็น  FOCAL UTOPIA M 10WM



ขนาด 10" ซึ่งจะใช้ POWER AMP  ROCKFORF FOSGATE  T1500-1BDCP เป็นขุมกำลัง ในการขับสุดยอดซับวูฟเฟอร์



ตัวนี้ครับ ขับออกหมดทุกรายละเอียดพร้อมกำลังสำรองที่เหลือๆ และติดตั้ง TV เพดาน 15.6" FULL HD ติดตั้งแบบ Build-in

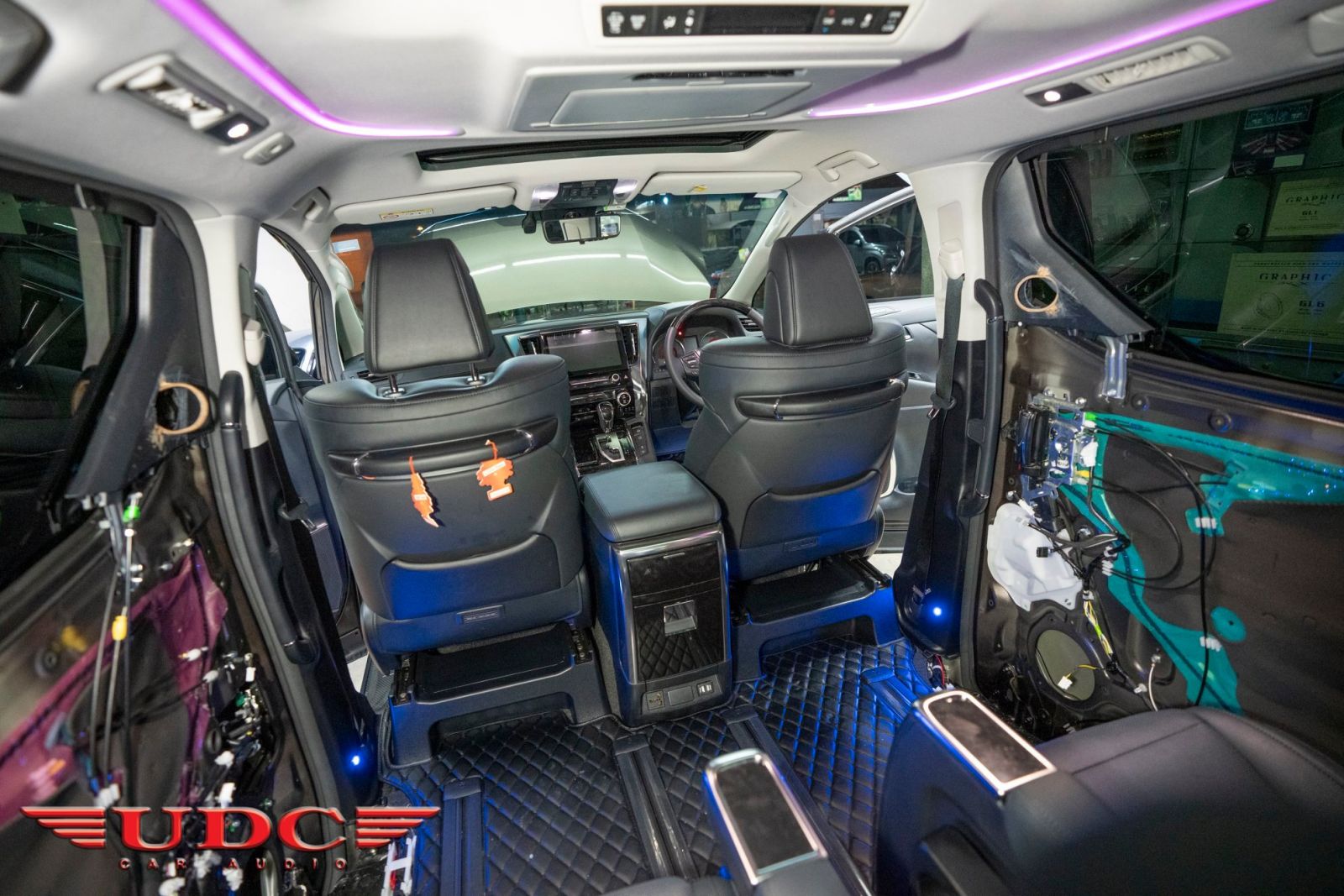

เก็บงานเรียบไปกับหลังคารถ สามารถชมขั้นตอนการติดตั้ง Step By Step จากภายในอัลบัมด้านล่างได้เลยครับ

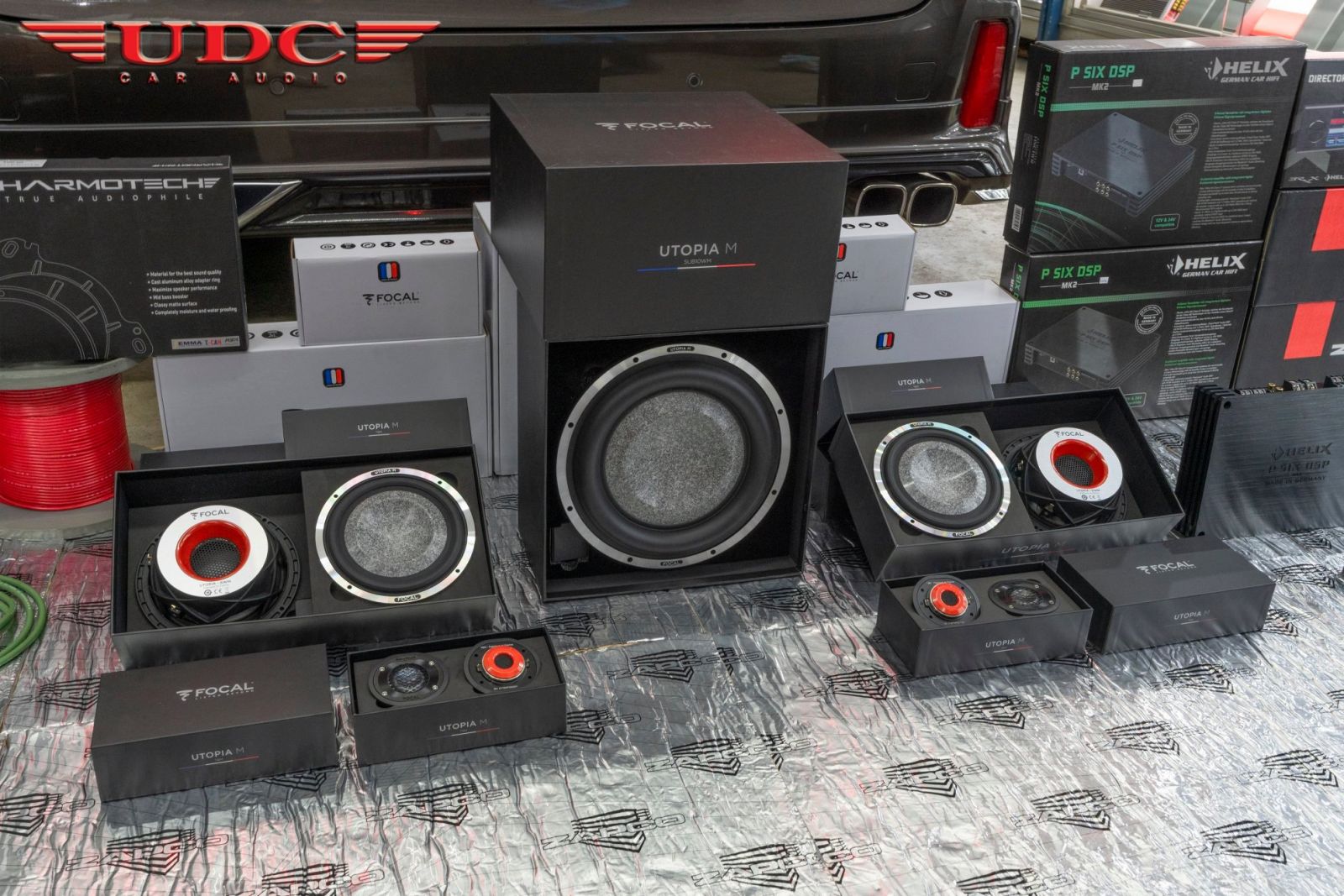

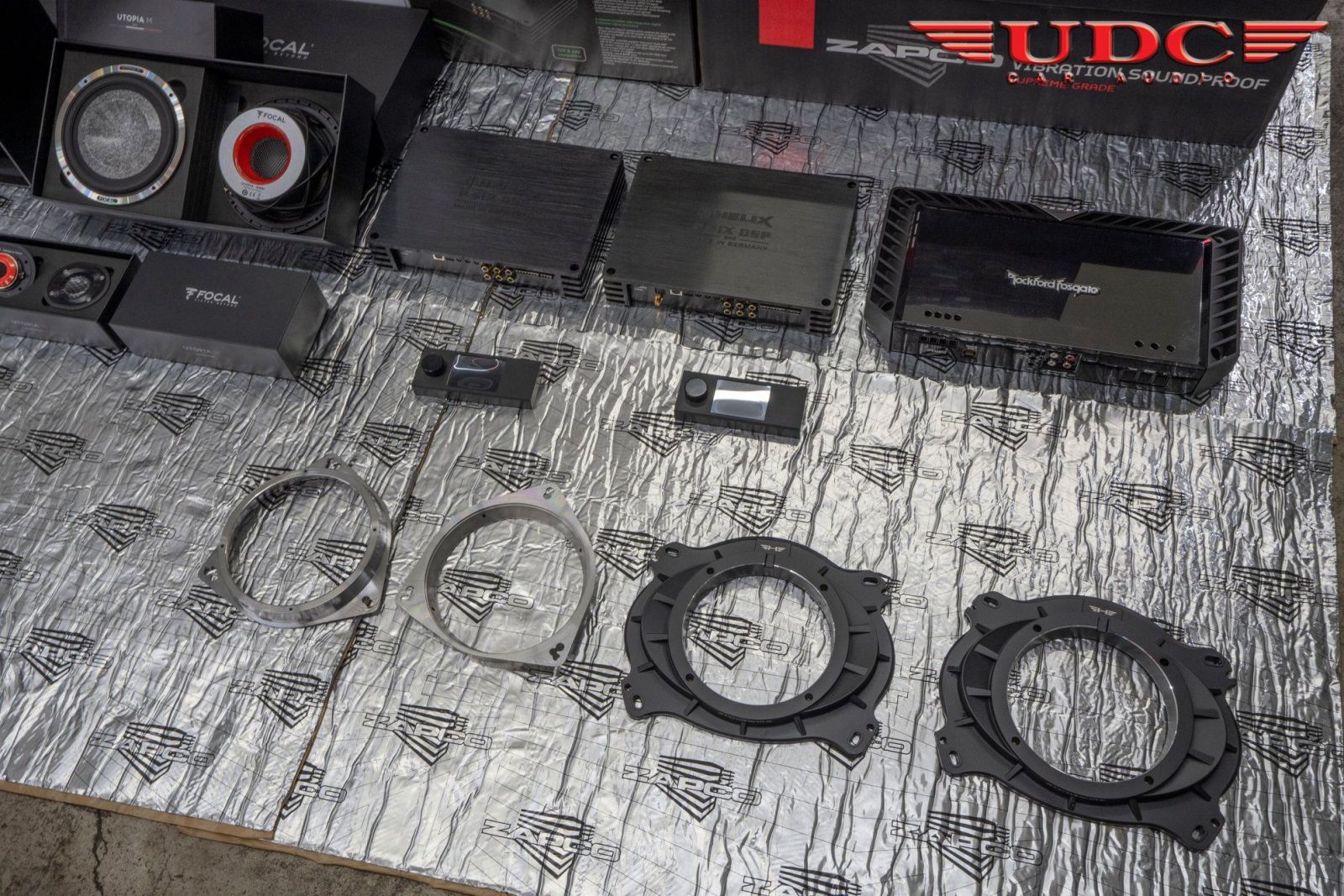

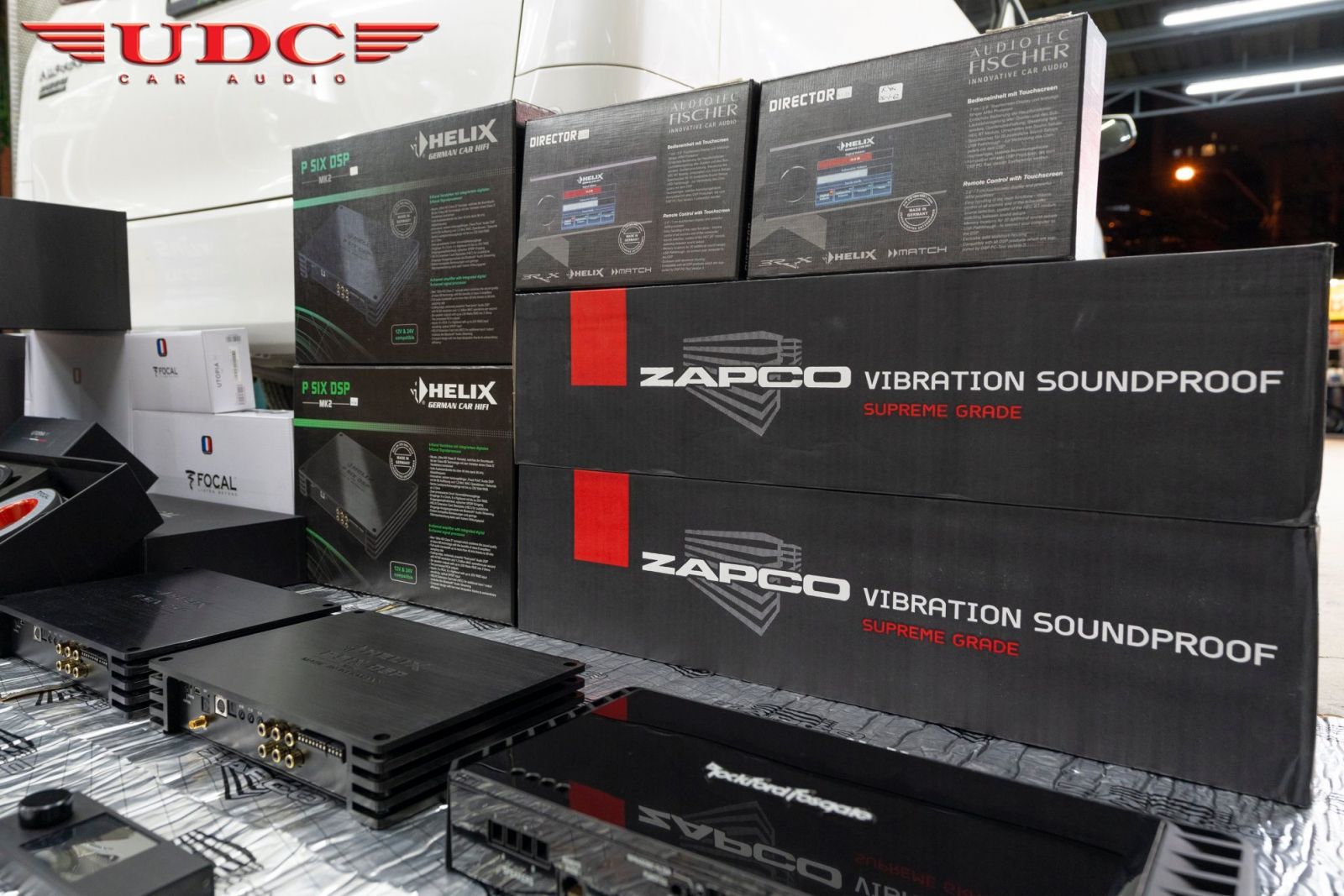

อุปกรณ์เครื่องเสียงในระบบทั้งหมดจะประกอบไปด้วย

1.  /////ALPINE  BIG X EX11E-AL (11')


2.  /////ALPINE  SGS-C1000D-AV


3. APPLE TV 4K 64GB (Direct Connect HDMI TO /////ALPINE & TV เพดาน 15.6" FULL HD)


4.  HELIX  P SIX DSP MKII (AMP 6CH & DSP 8CH) (F)



5.  HELIX  P SIX DSP MKII (AMP 6CH & DSP 8CH) (R)



6.  HELIX  DIRECTOR (REMOTE CONTROL) (F)



7.  HELIX  DIRECTOR (REMOTE CONTROL) (R)


8.  HELIX  Extension Card BLUETOOTH (F)


9.  ROCKFORD FOSGATE  T1500-1BDCP


10.  FOCAL UTOPIA M TBW  (TW) (F)


11.  FOCAL UTOPIA M 8WM  (MB) (F)


12.  FOCAL UTOPIA M TBW  (TW) (R)


13.  FOCAL UTOPIA M 3.5W  (MR) (R)

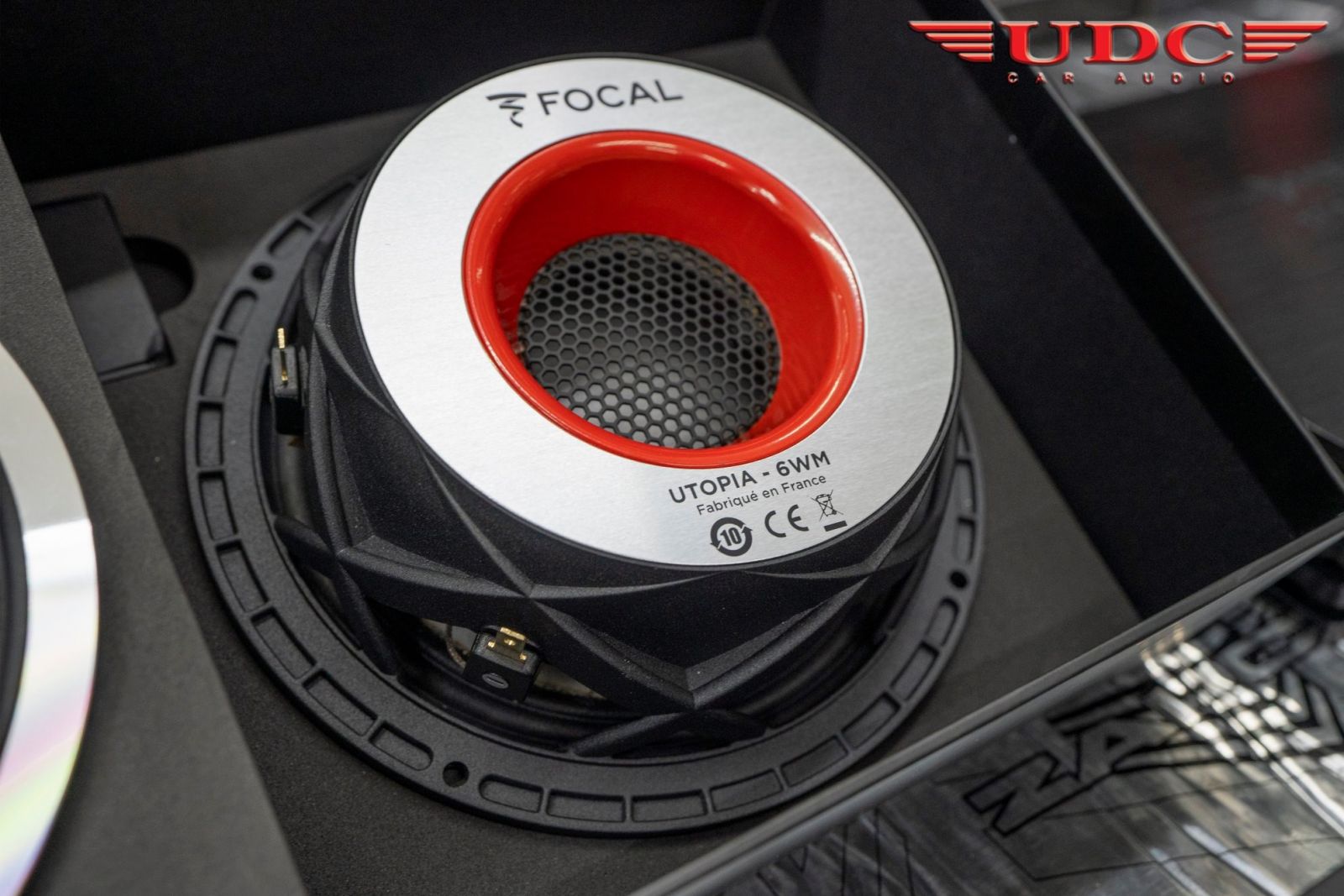

14.  FOCAL UTOPIA M 6.5W  (MB) (R)

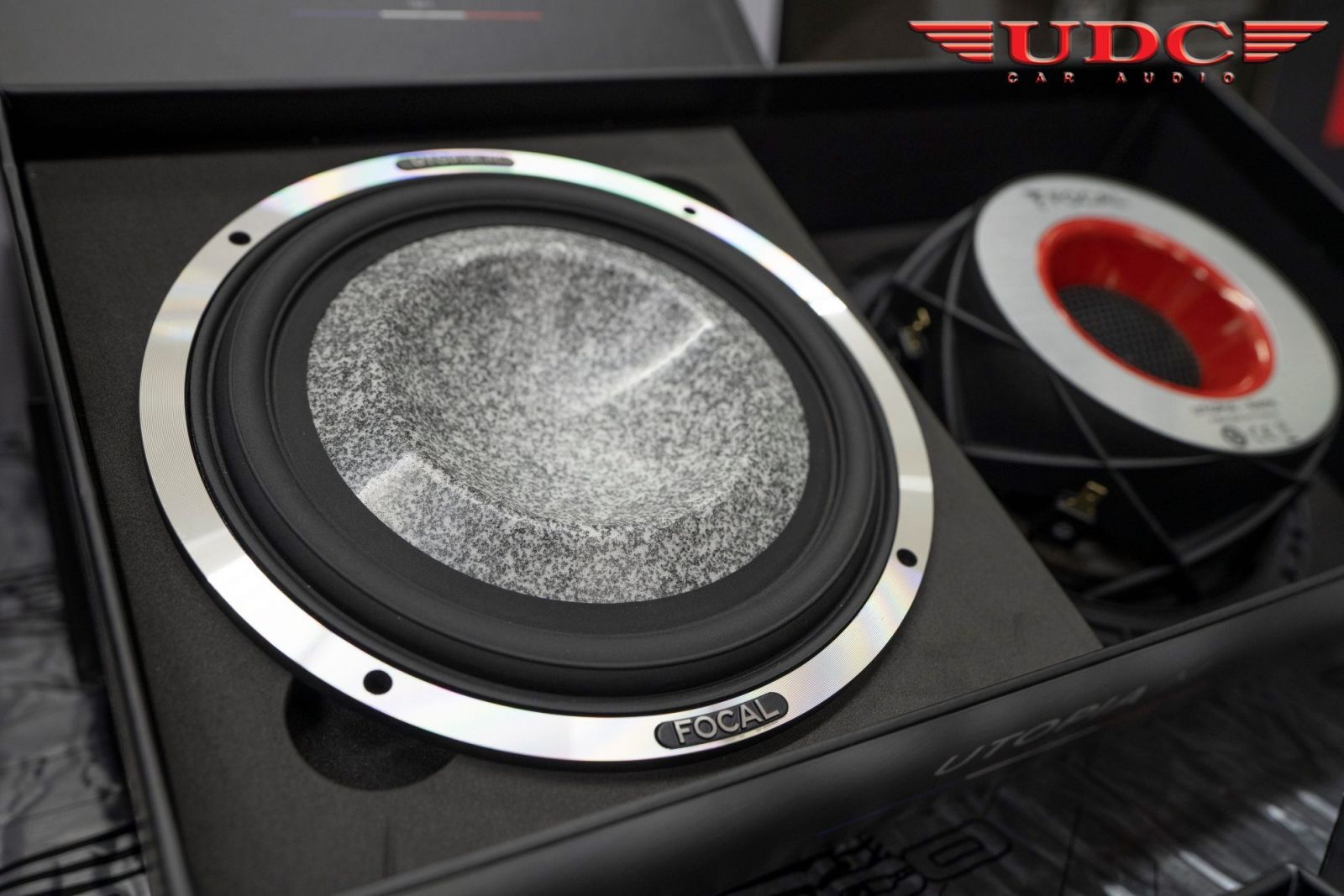

15.  FOCAL UTOPIA M 10W  (SUB)


16. แผ่น Damp  ZAPCO  VIBRATION SOUNDPROOF  2 Layer ที่ประตูหน้า,หลัง


17.  SILENT COAT  ABSORBER ที่แผงประตูหน้ารถ ซ้ายและขวา


18.  ZENISS  ZClu8 ฐานรองลำโพงแบบ กันน้ำ+เชื้อรา (F)


19.  ZENISS  ZAlu6 ฐานรองลำโพงแบบ ALUMINIUM (F)


20.  ZENISS  Silent Sphere แผ่นกันเสียงก้องที่หน้าลำโพง

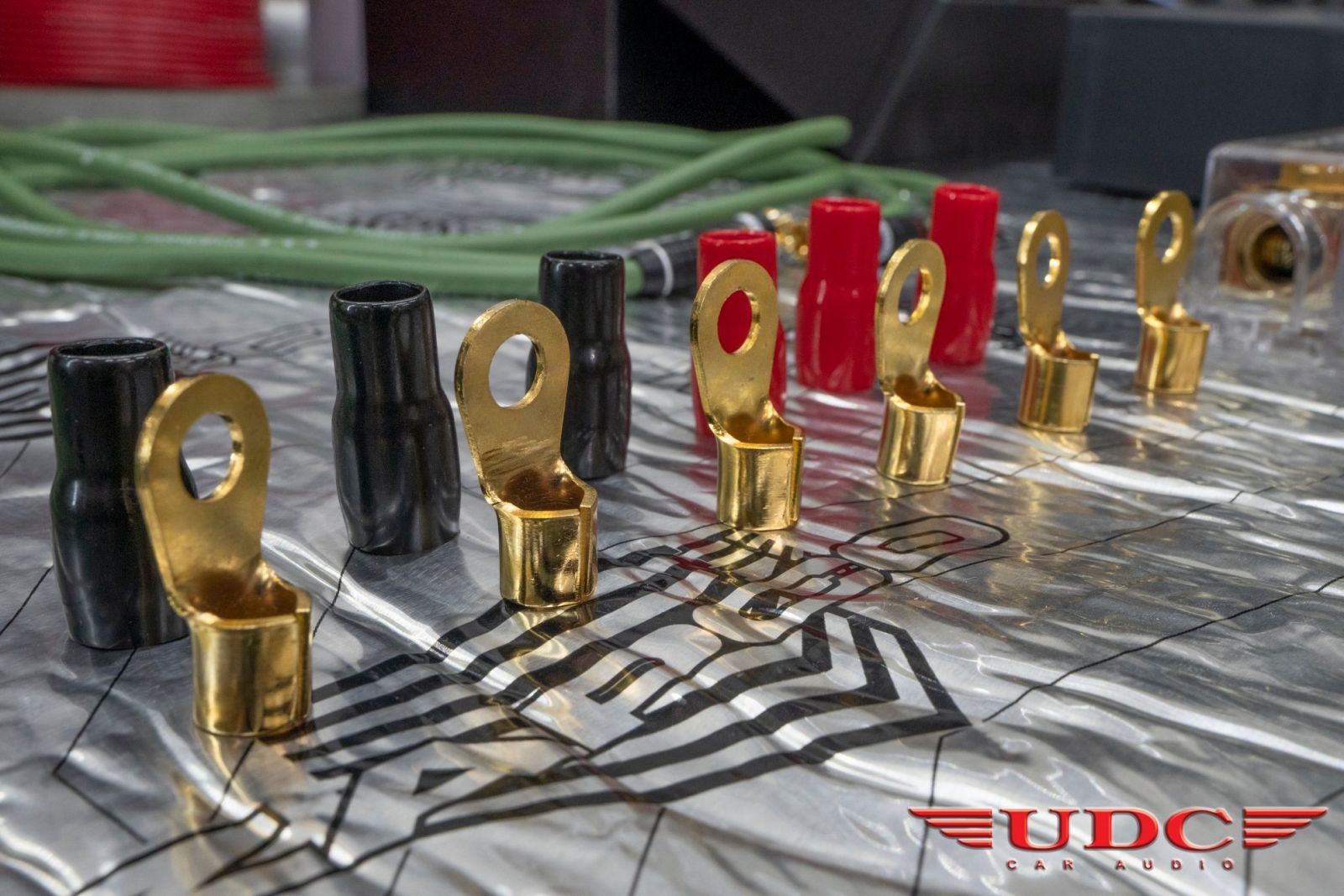

21.  ZENISS  หางปลาเข้าขั้วแบบทองเหลืองชุบทอง 24K


22. INVERTER TBE (PURE SINE WAVE) 500W 12V TO 220V

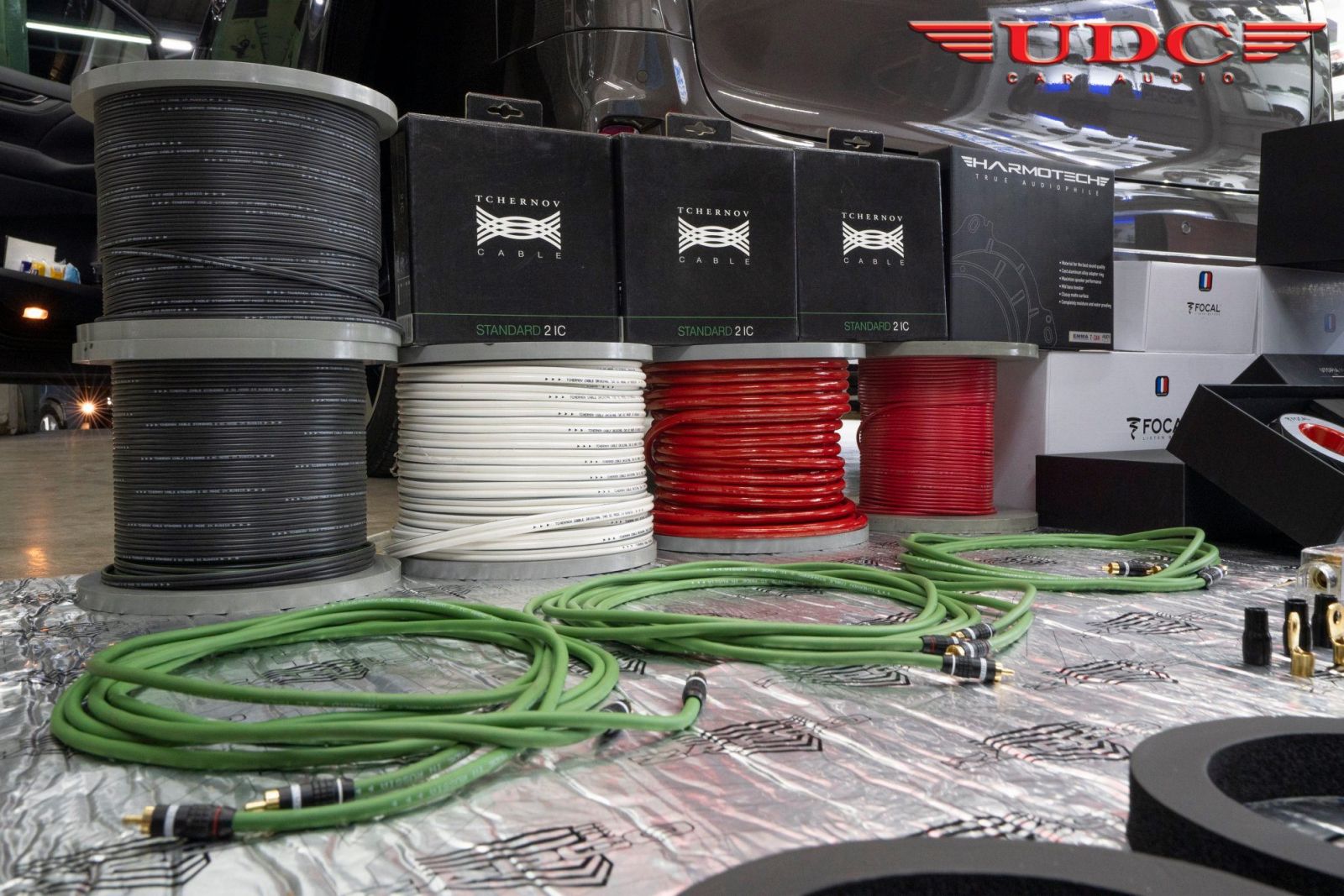

ชุดสาย TCHERNOV CABLE ทั้งระบบ


23. สายไฟ STANDARD 4 POWER 4AWG (BRC)


24. สายลำโพง MOUNTING WIRE (REMOTE) (BRC)


25. สายลำโพง ORIGINAL 2 SC (TW,MB,SUB) (12WWG) (BRC)


26. สายสัญญาณ STANDARD 2 IC


27. บัดกรีเข้าอุปกรณ์ต่างๆ ทั้งระบบด้วยตะกั่วเงิน TCHERNOV SFS/AG Super Flux Silver Solder for Audio

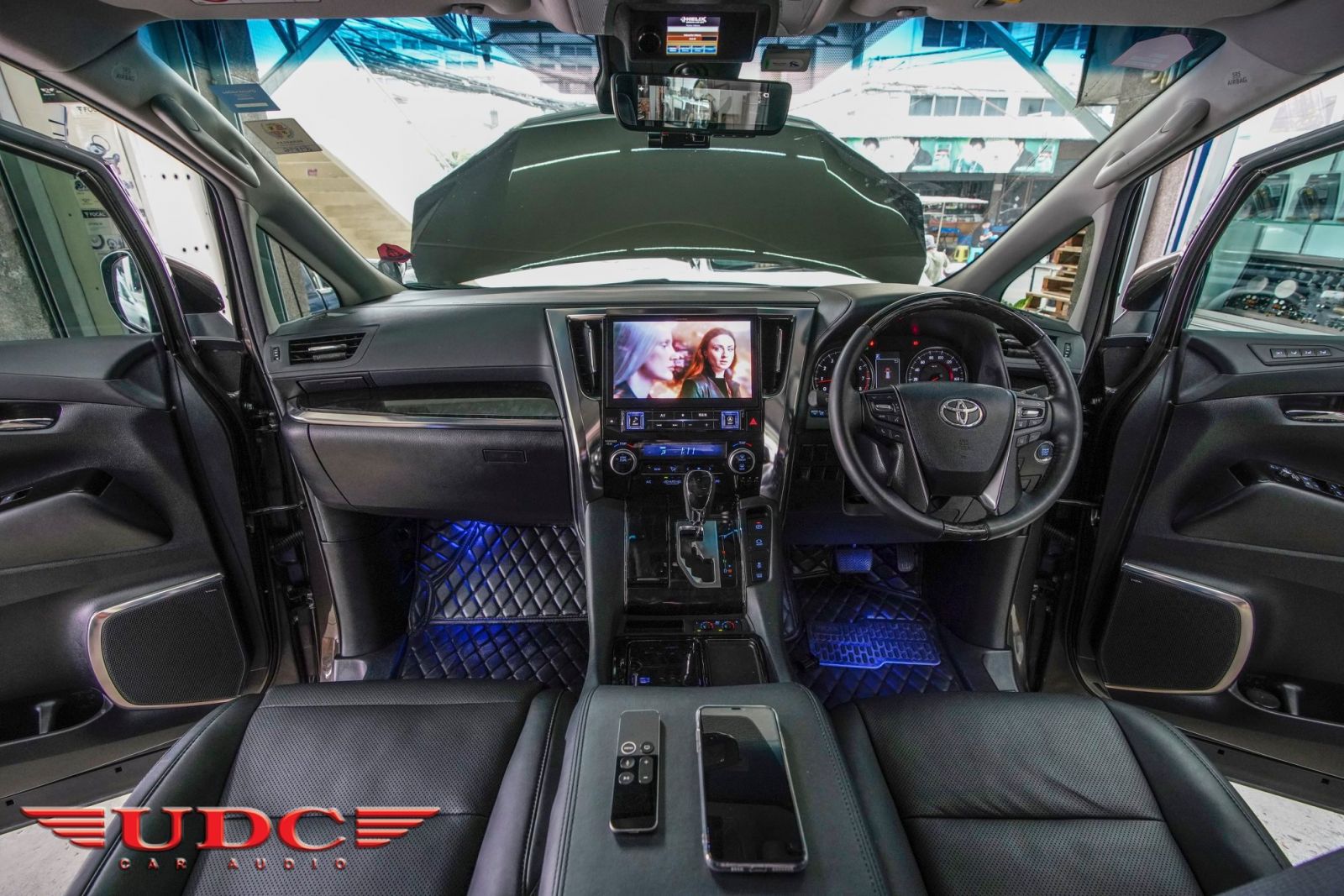

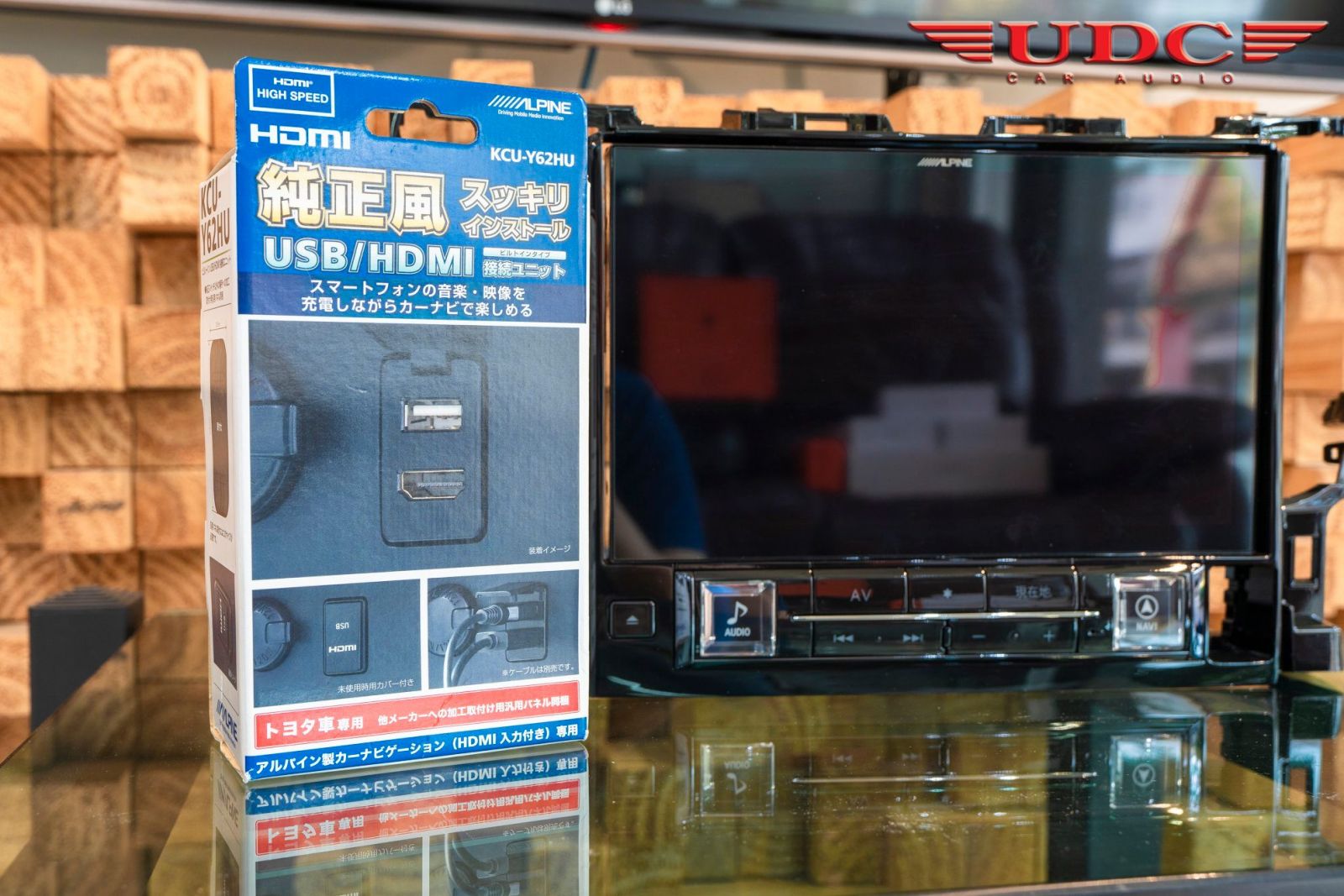

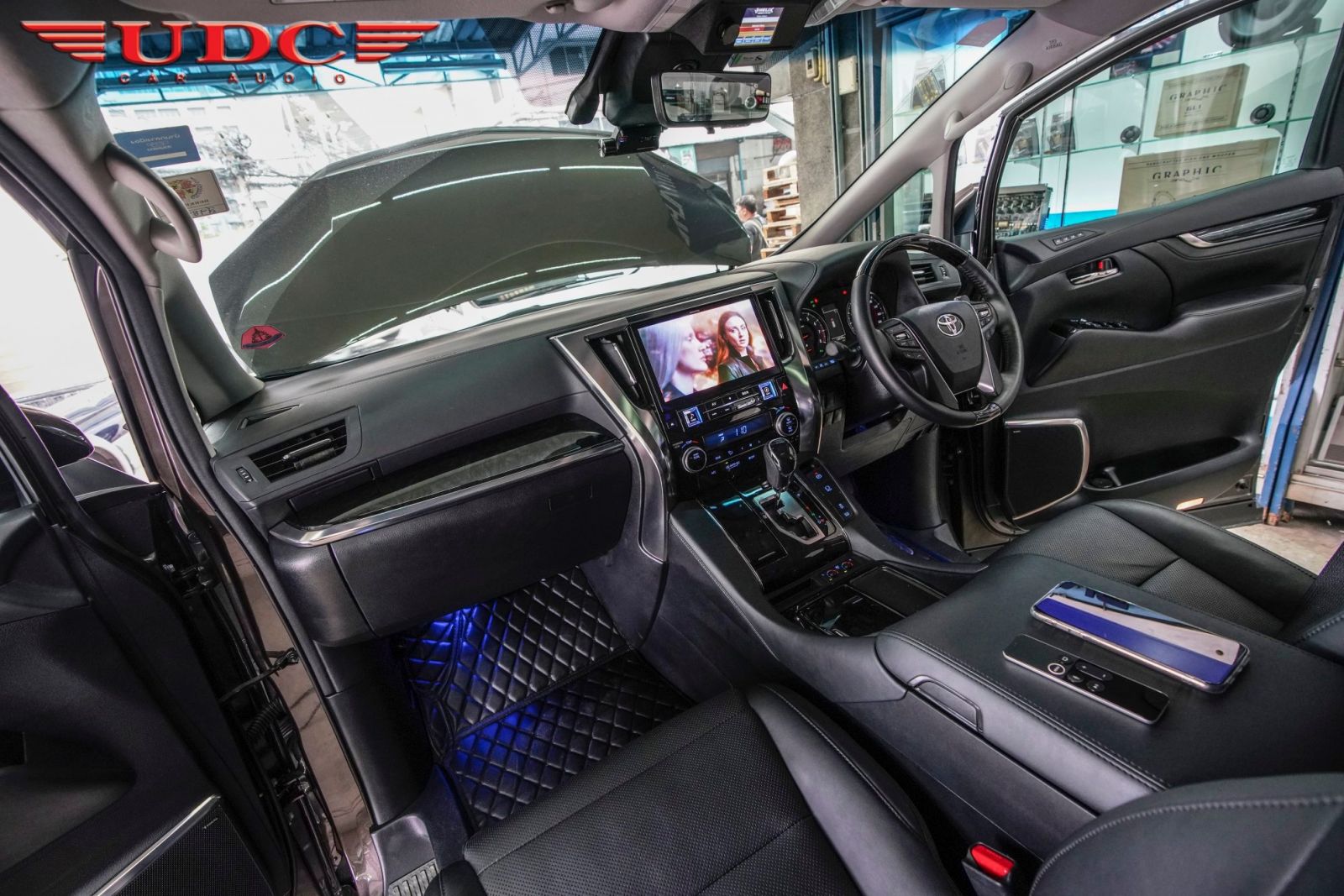

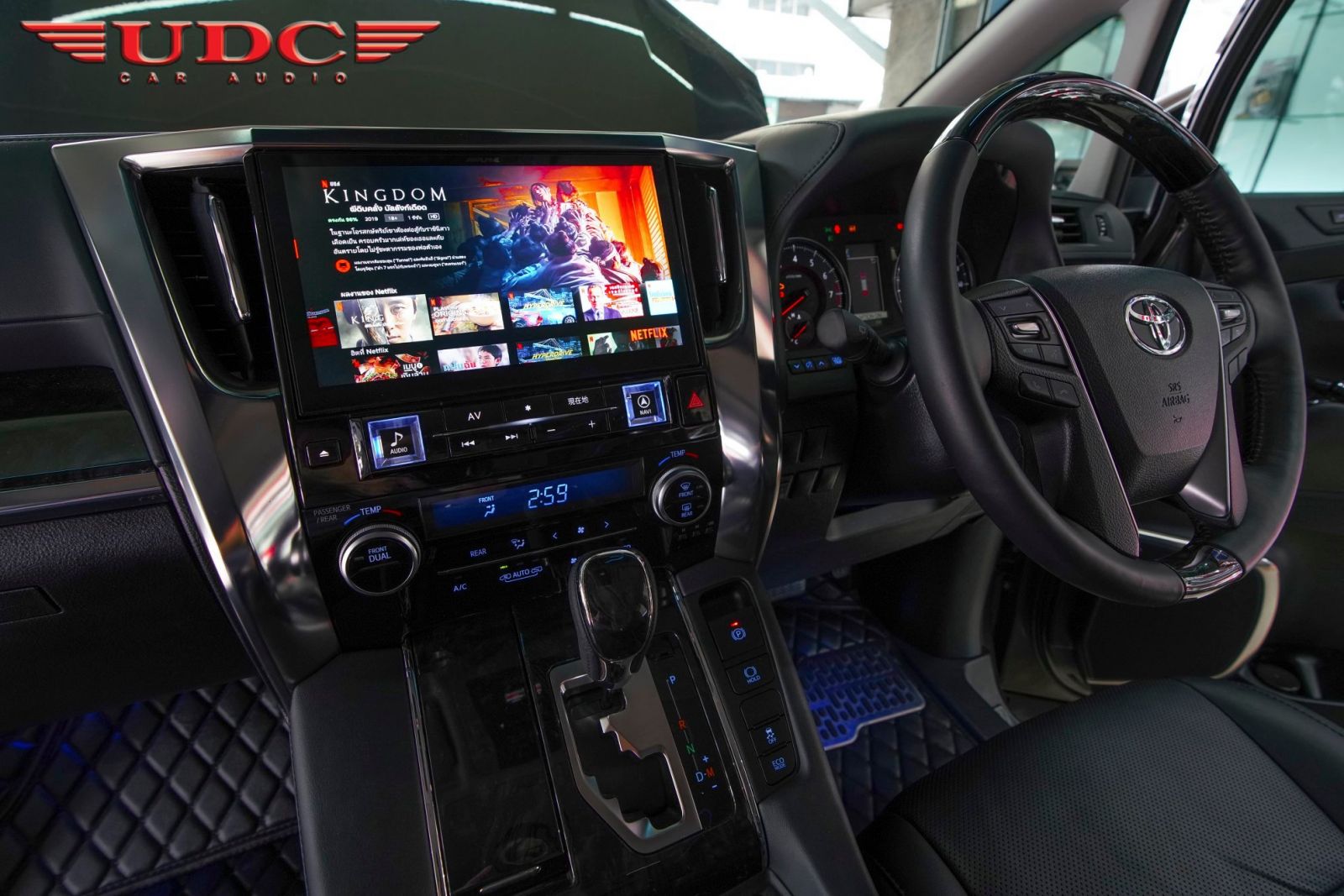

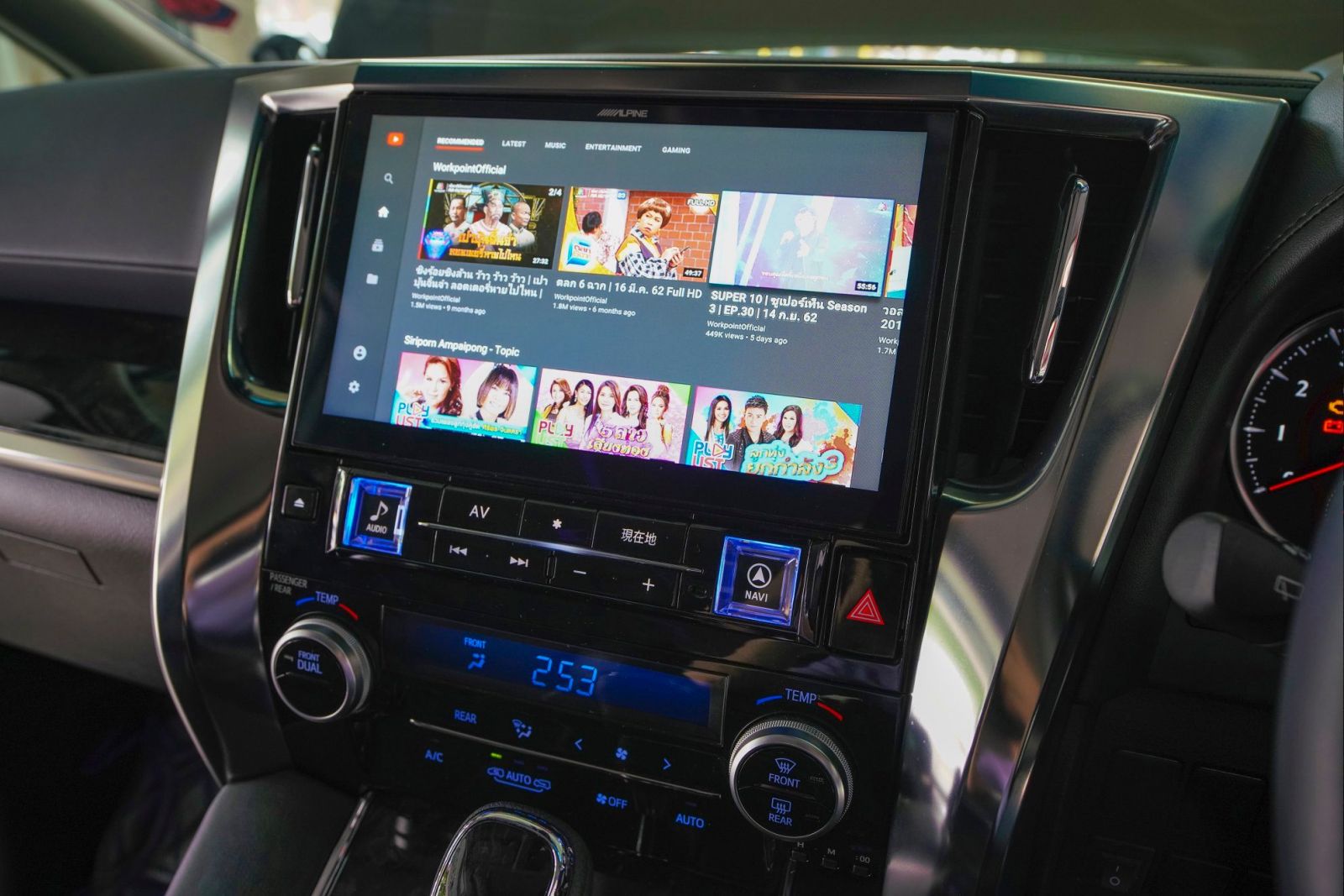

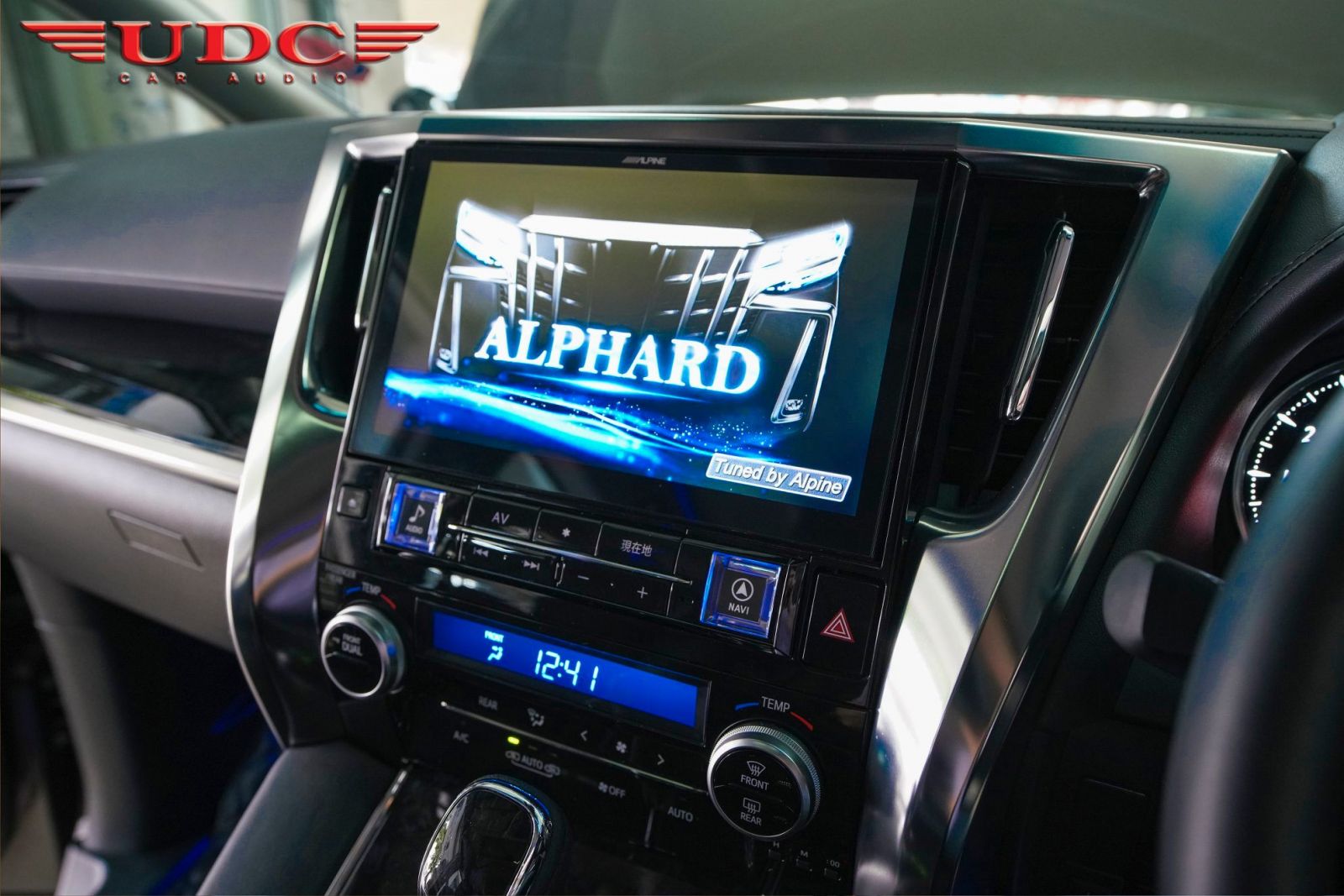

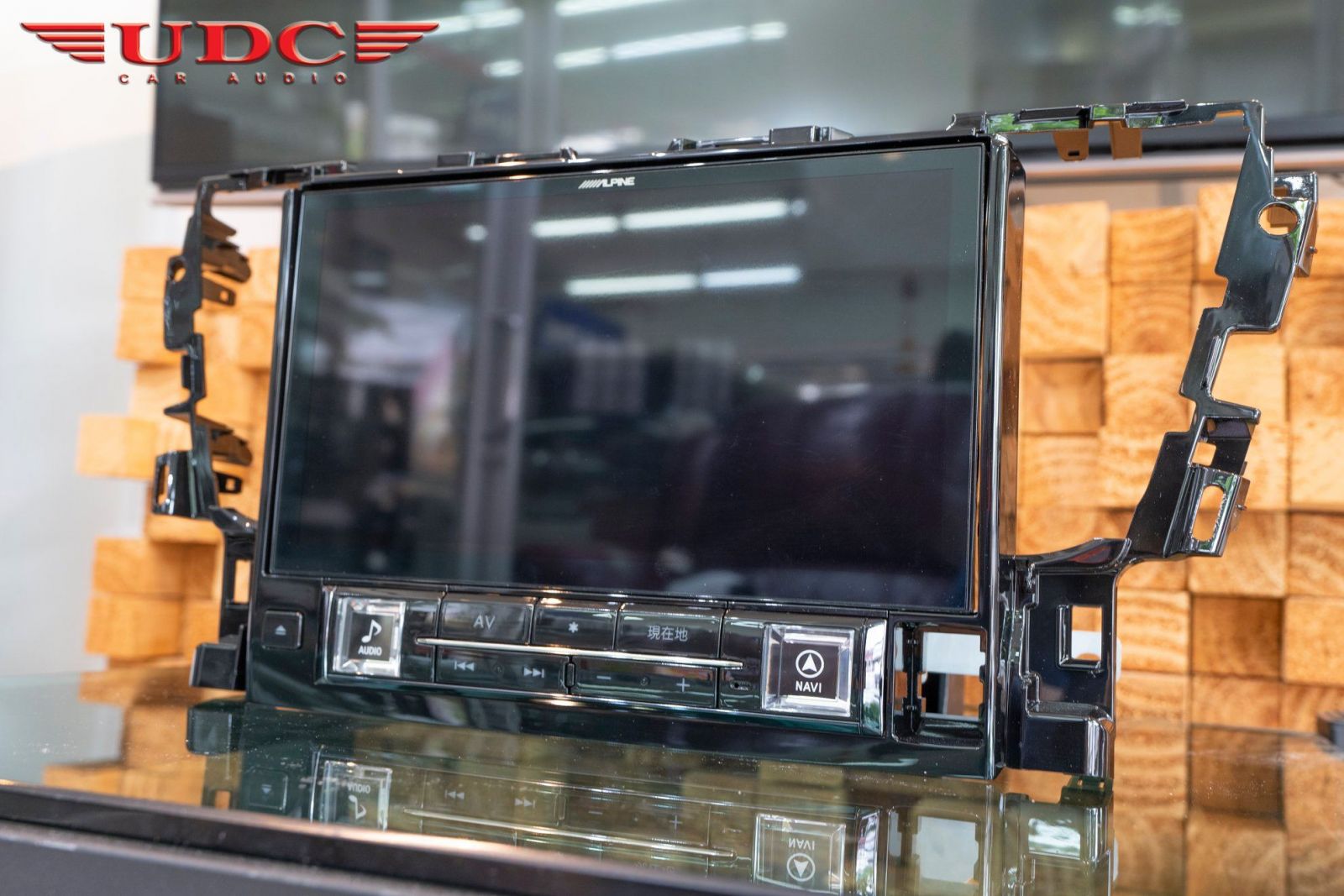

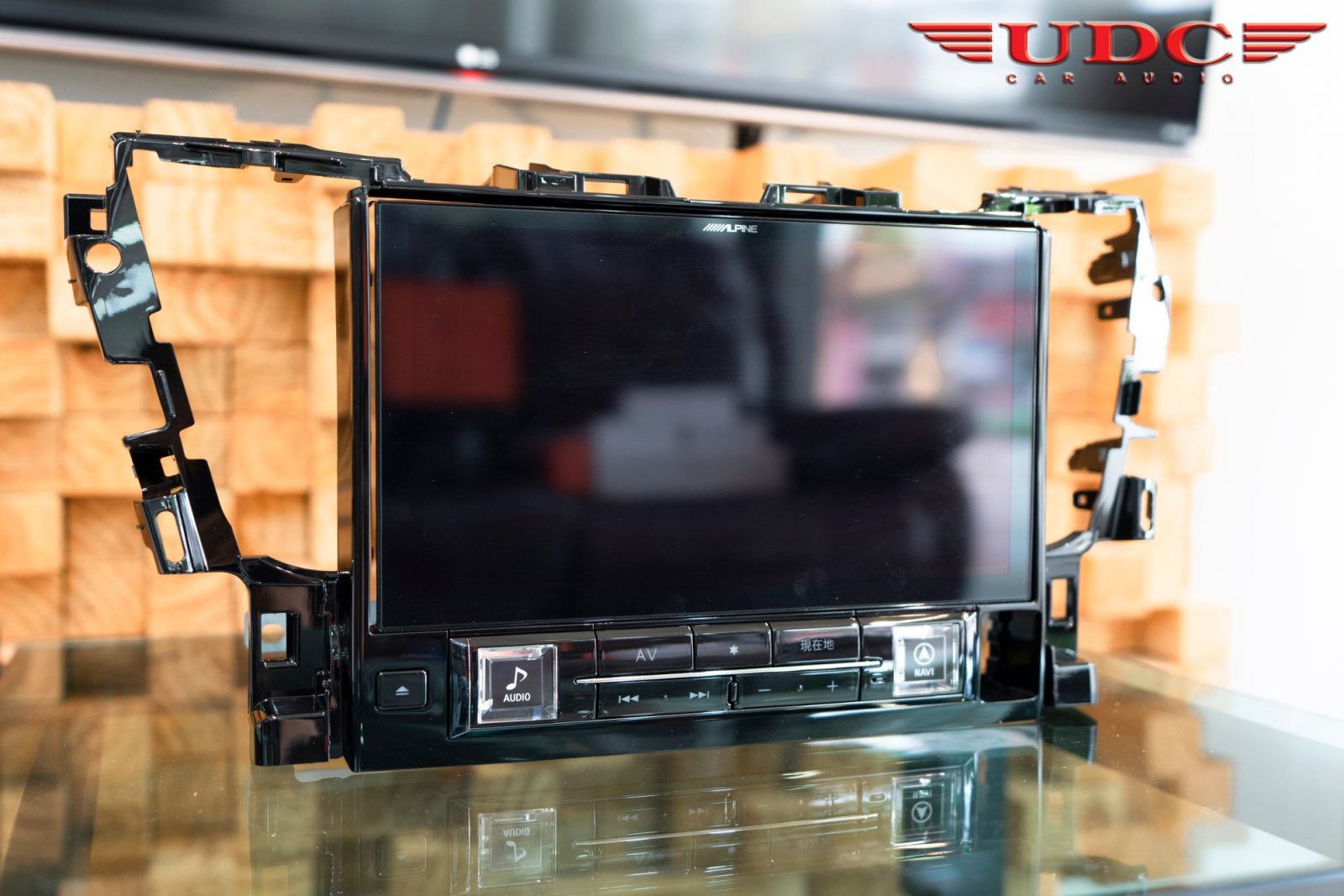

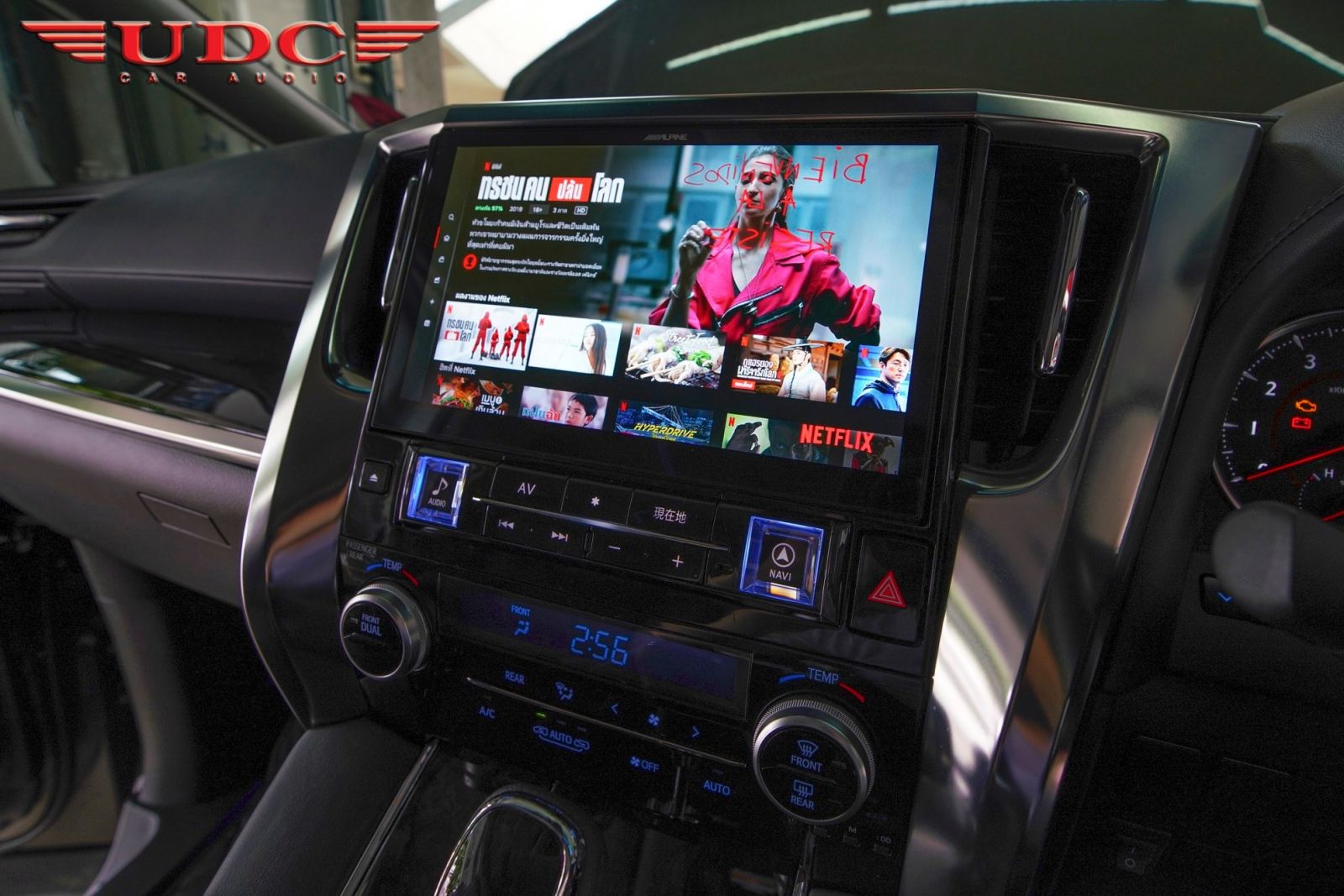

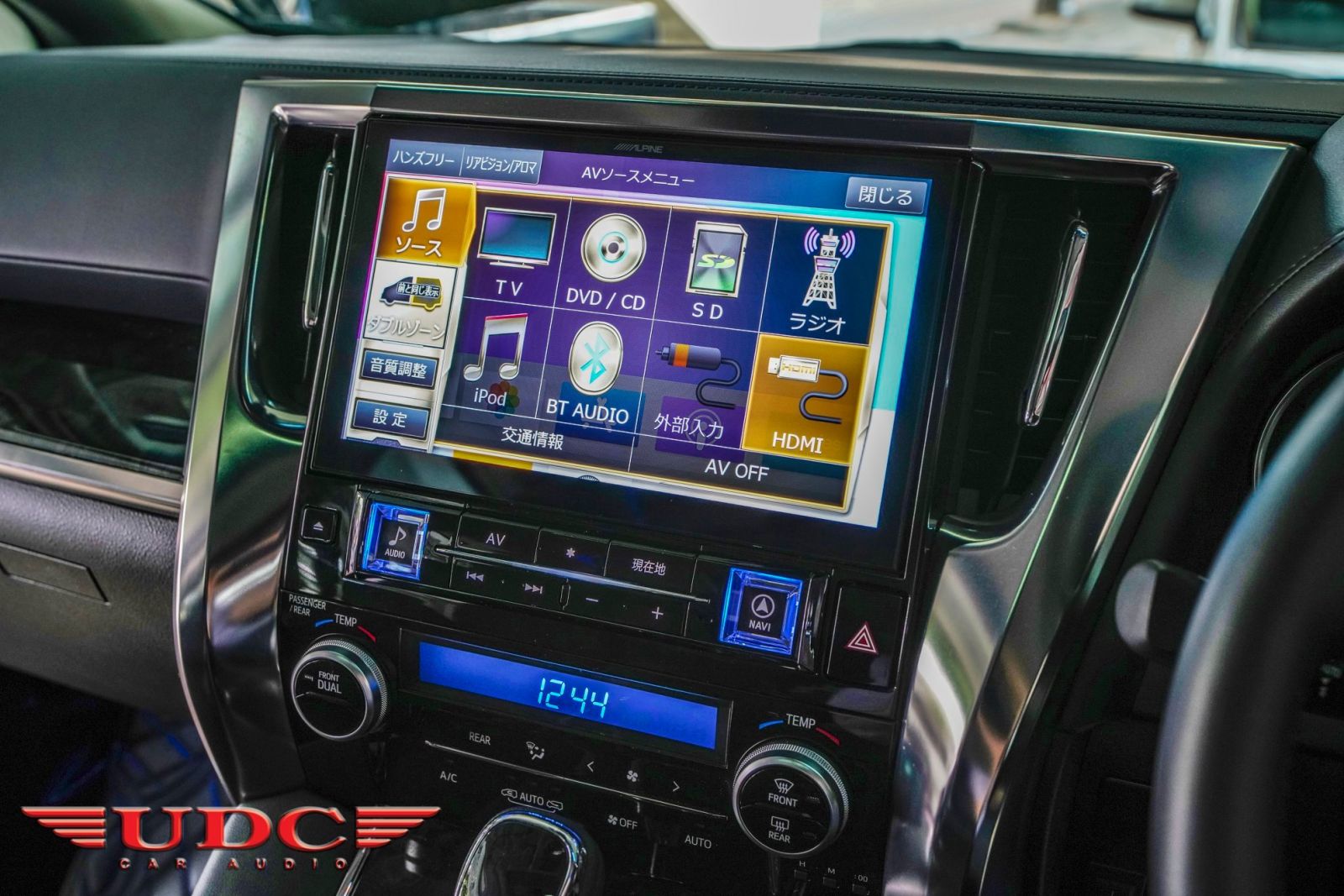

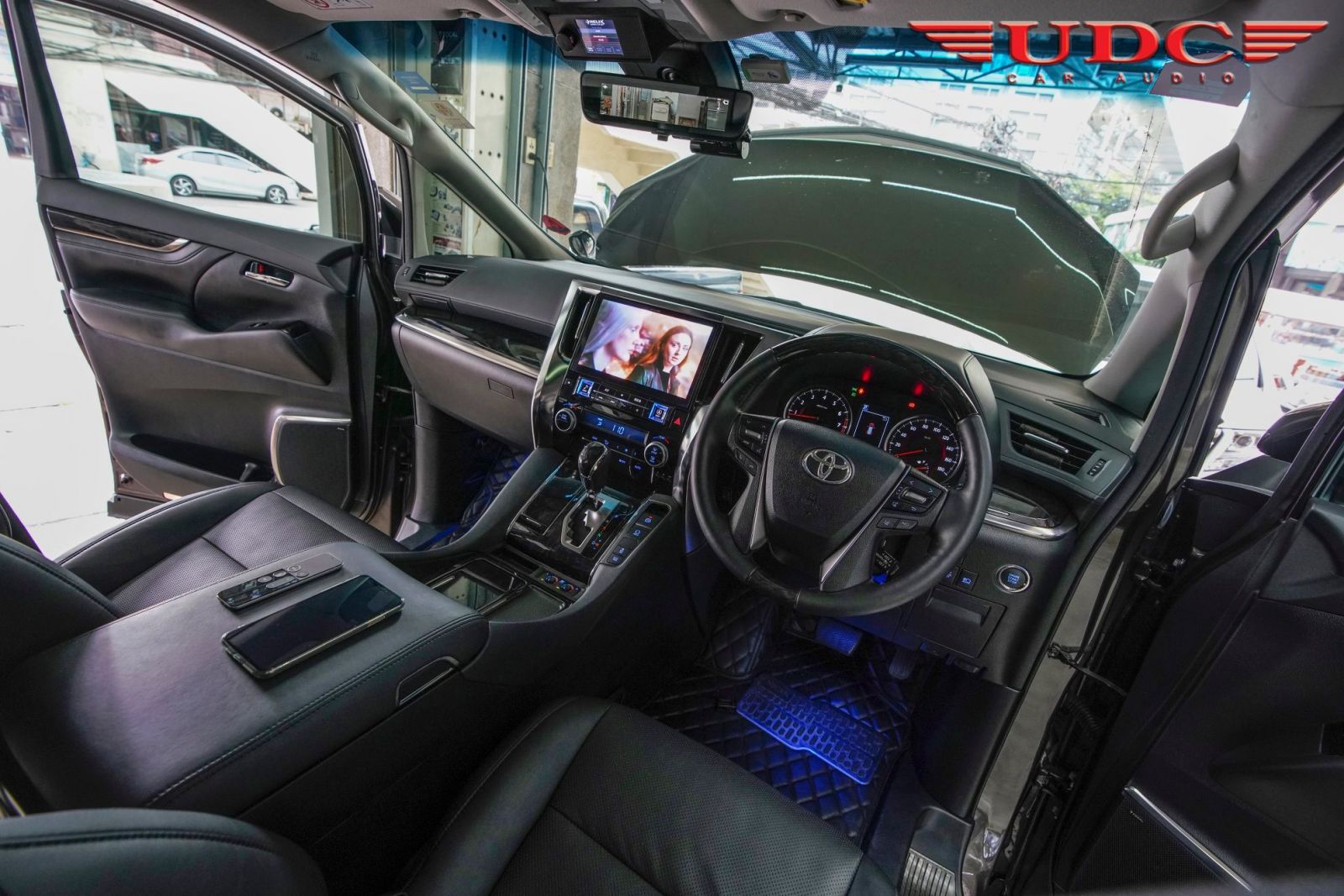

/////ALPINE EX11Z-AL For TOYOTA ALPHARD / VELLFIRE ด้วยขนาดจอที่ใหญ่ถึง 11 นิ้ว ก็ยังมาพร้อม
ชุดหน้ากากตรงรุ่นดีไซด์สวยหรูเข้ารูป ALPINE STYLE ที่ติดตั้งโดยไม่ต้องทำการดัดแปลงคอนโซลหรือตัดเจาะใดๆทั้งสิ้น
Made in Japan 100% อีกทั้งยังให้ภาพที่คมชัด สีสันสวยงาม ที่มาพร้อม Panal จอ WXGA 1280x720p ตัวใหม่ล่าสุด
กับความละเอียด 2,764,800 Pixel เป็นจอที่ใครได้เห็นเป็นชมก็ว่าสวยทุกคนครับ































DECAR TV เพดาน Built-in 15.6" FULL HD (1920 x 1080p) เข้ารูปสวยงาม ในรถ TOYOTA ALPHARD
คันนี้มาให้ชมกันต่อนะครับ นอกเหนือจากเสียง อุปกรณ์อำนวนความสะดวกเราก็ใส่ใจในการติดตั้งทั้งหมด
โดยฐานที่ยึดติดตั้งโครงสร้างเราได้ใช้ฐานอลูมิเนียมยึดเข้ากับตำแหน่งน็อตเดิมภายในตัวรถโดยไม่มีการเจาะเหล็ก
ของตัวรถใดๆทั้งสิ้นครับ

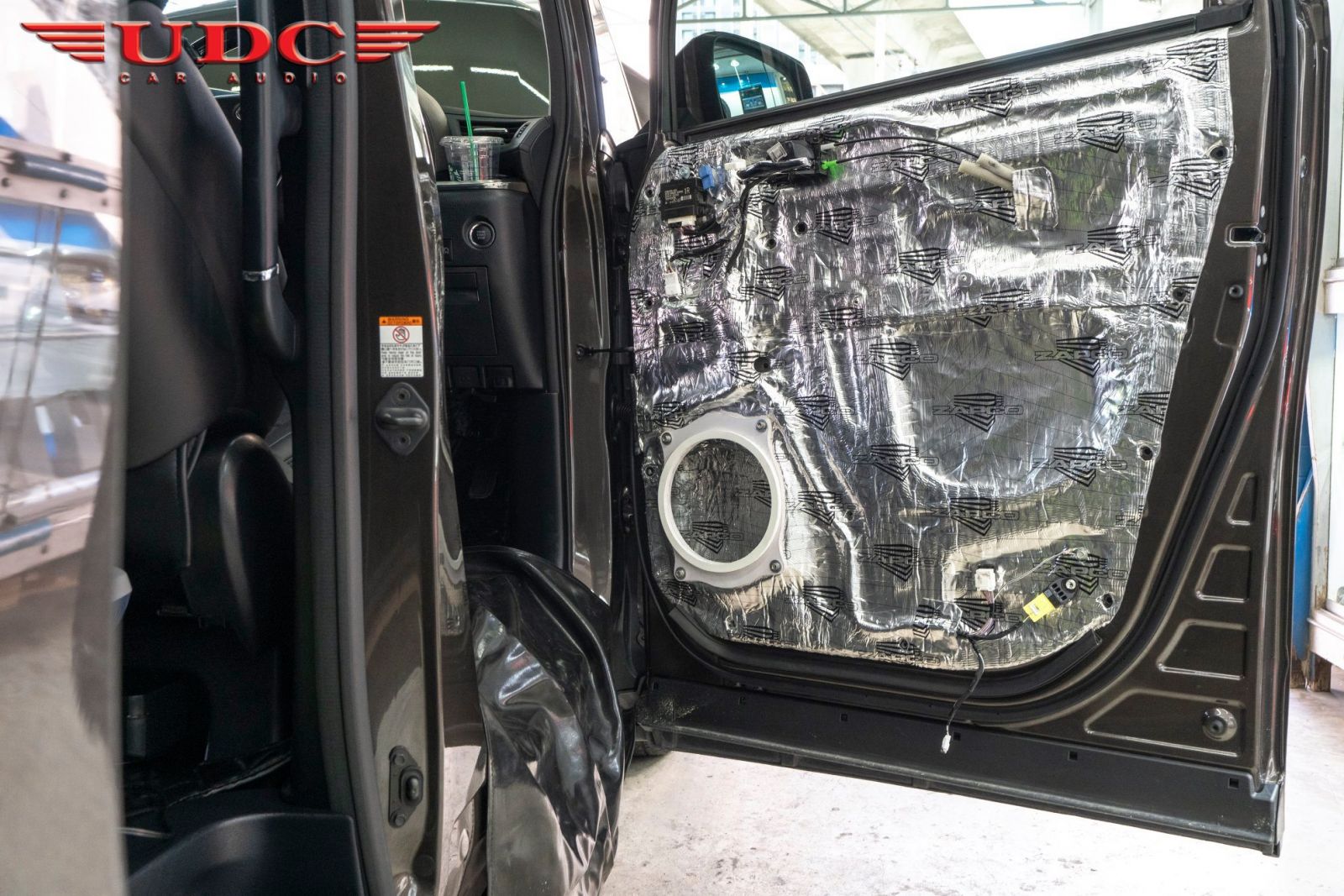

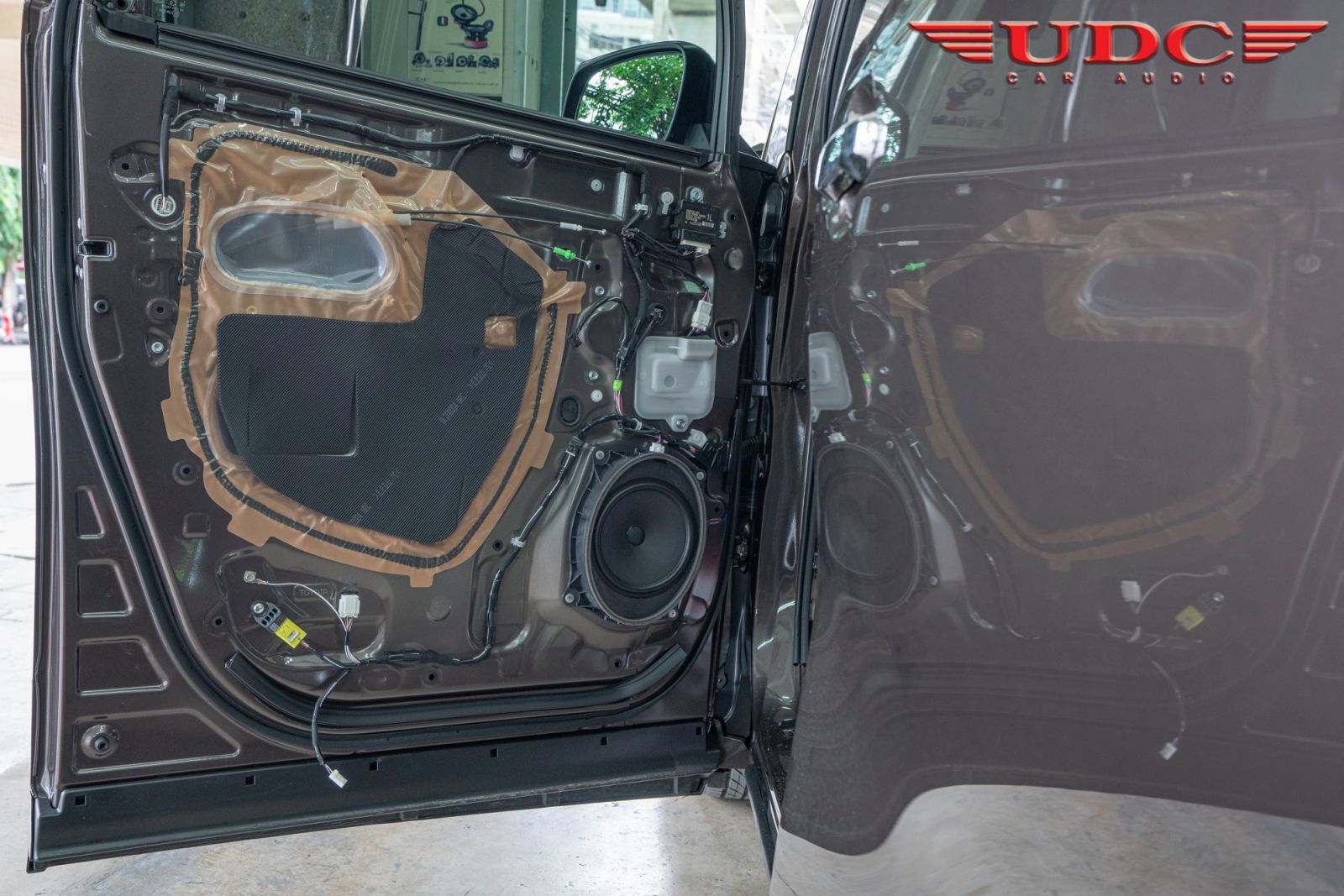

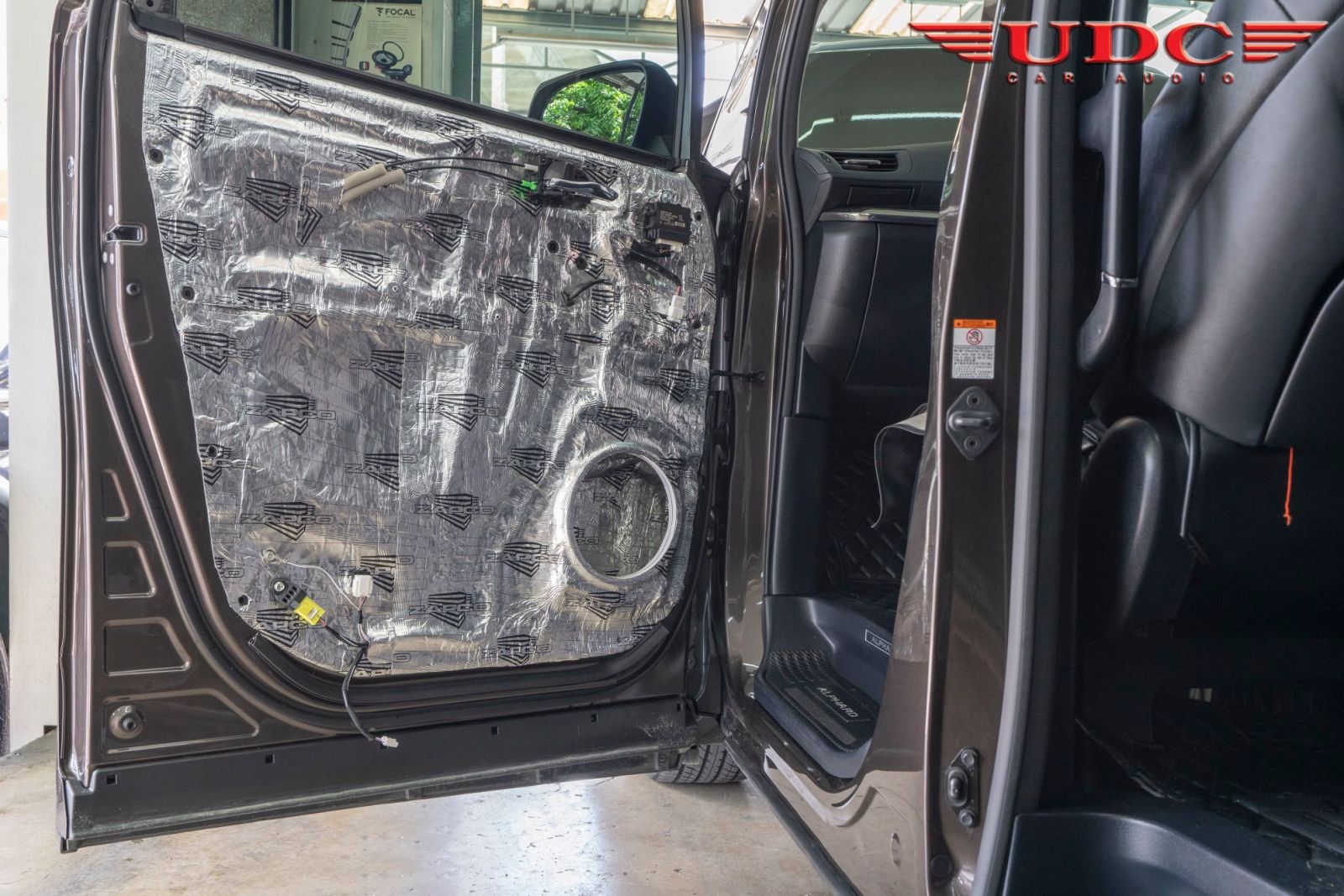

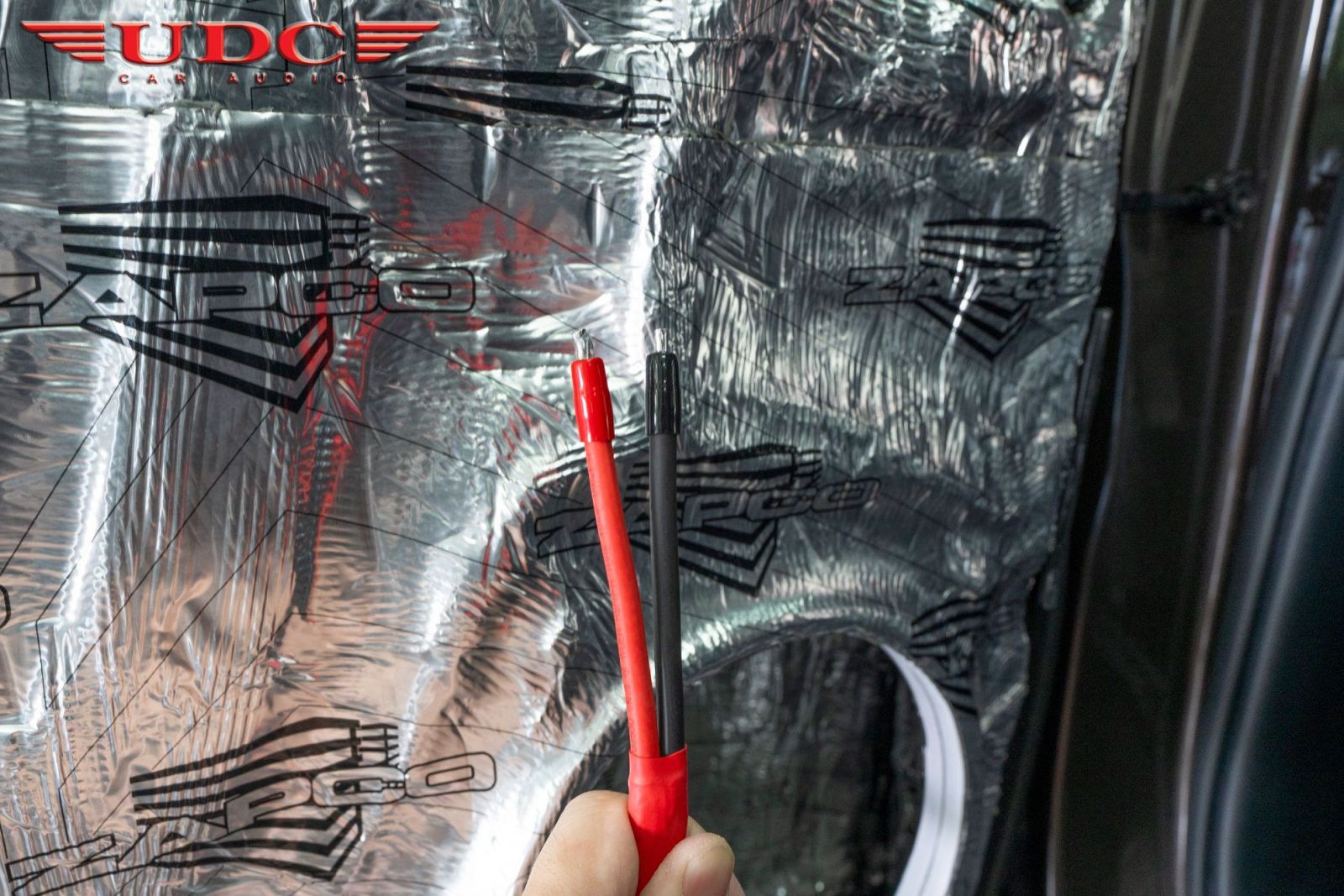

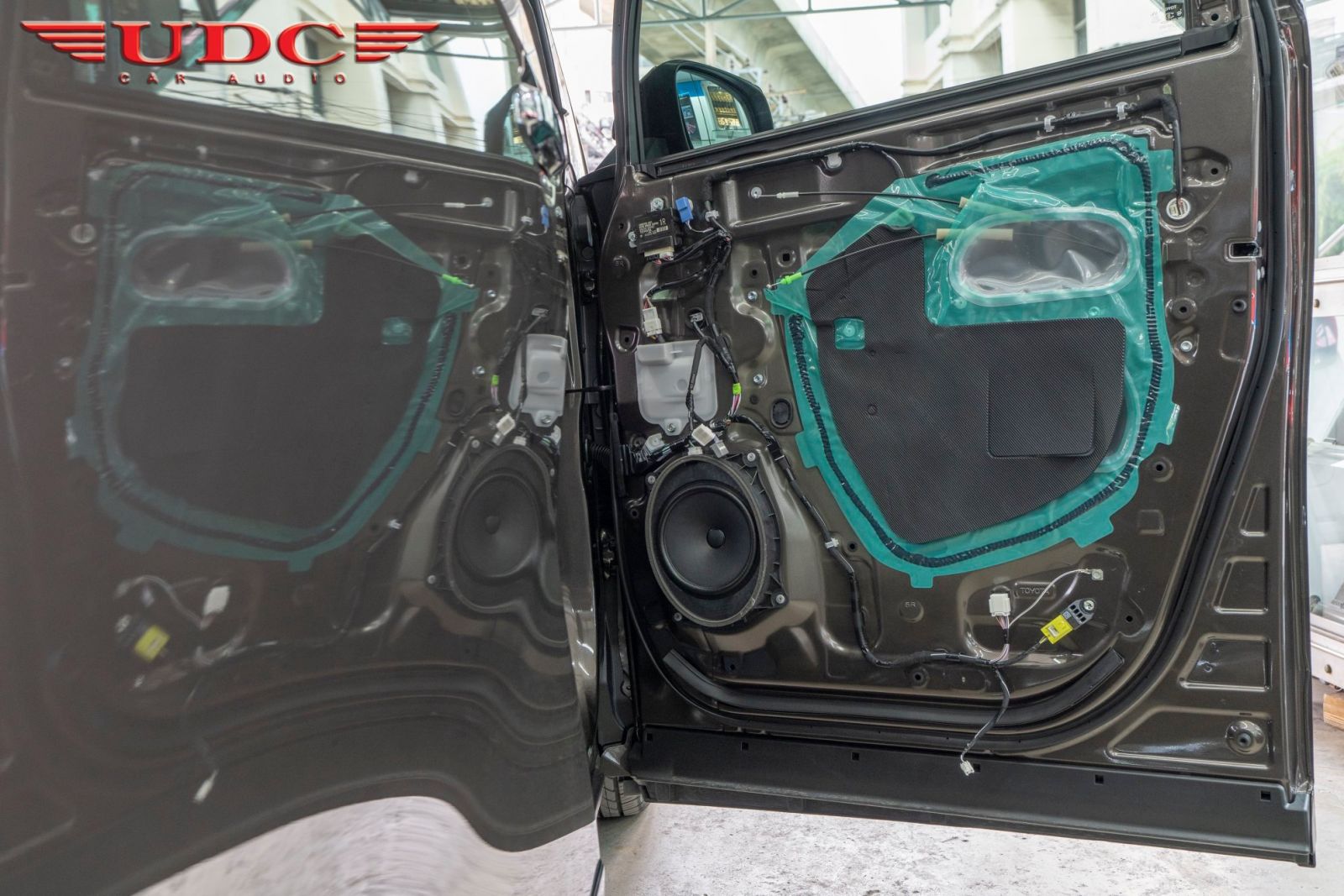

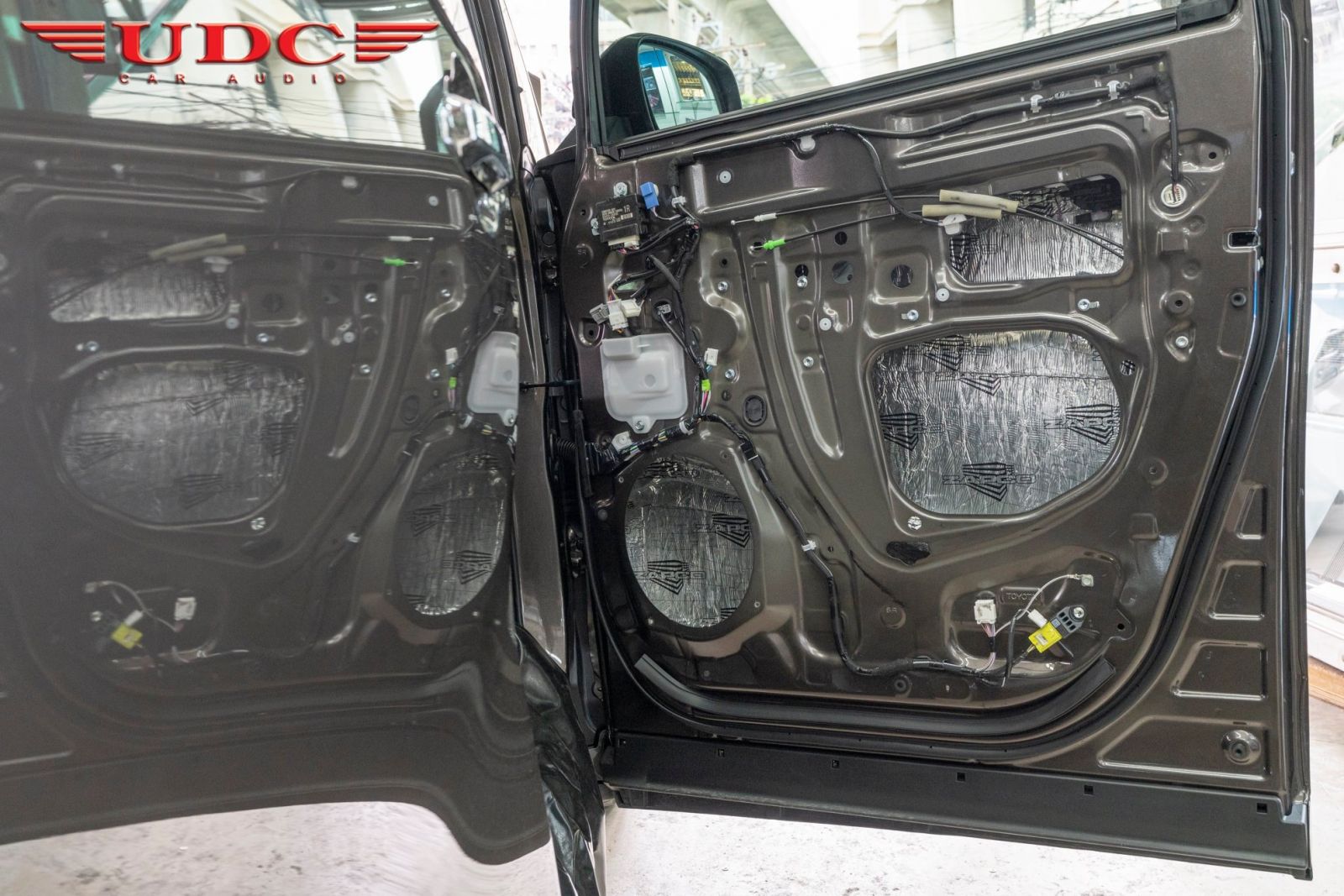

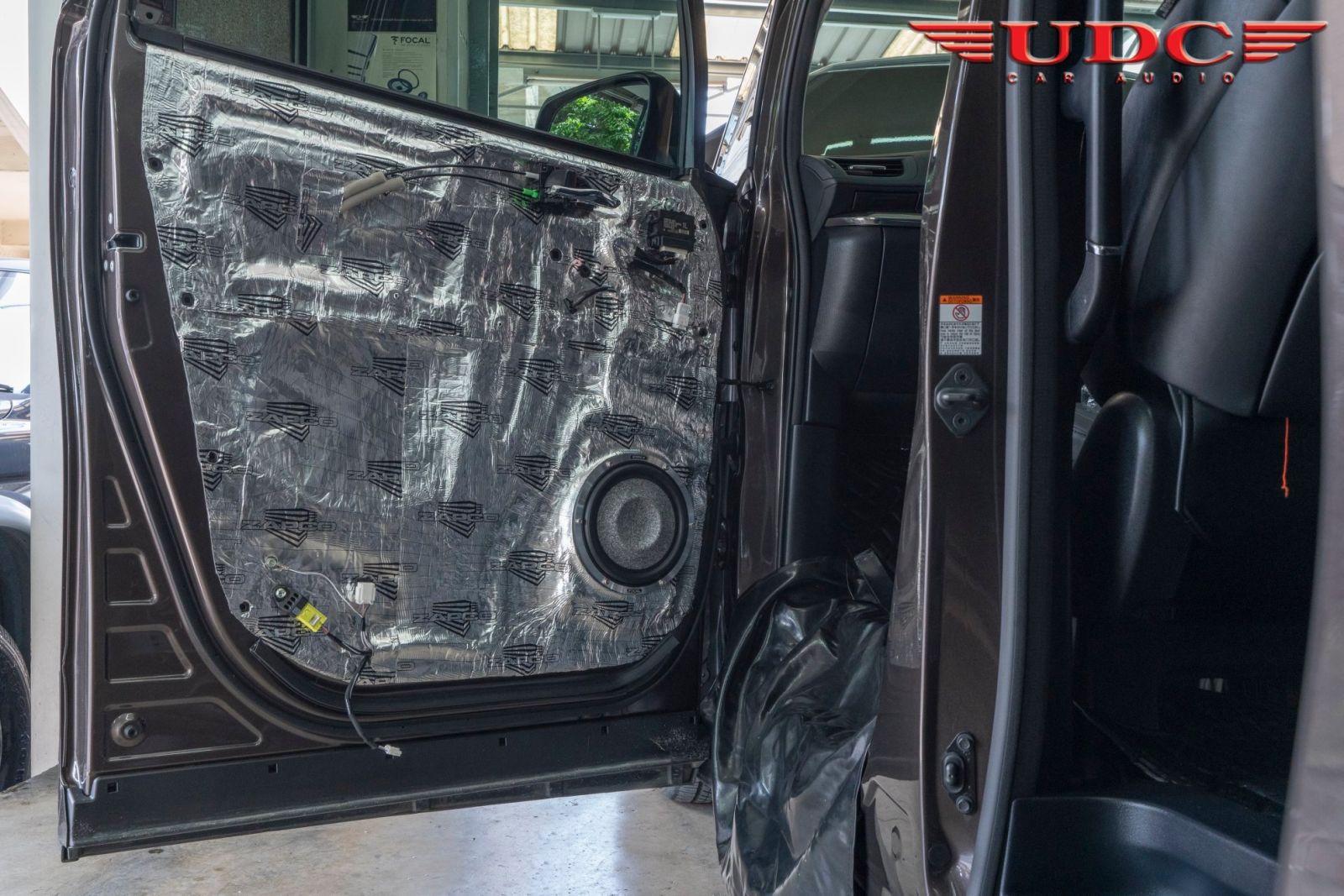

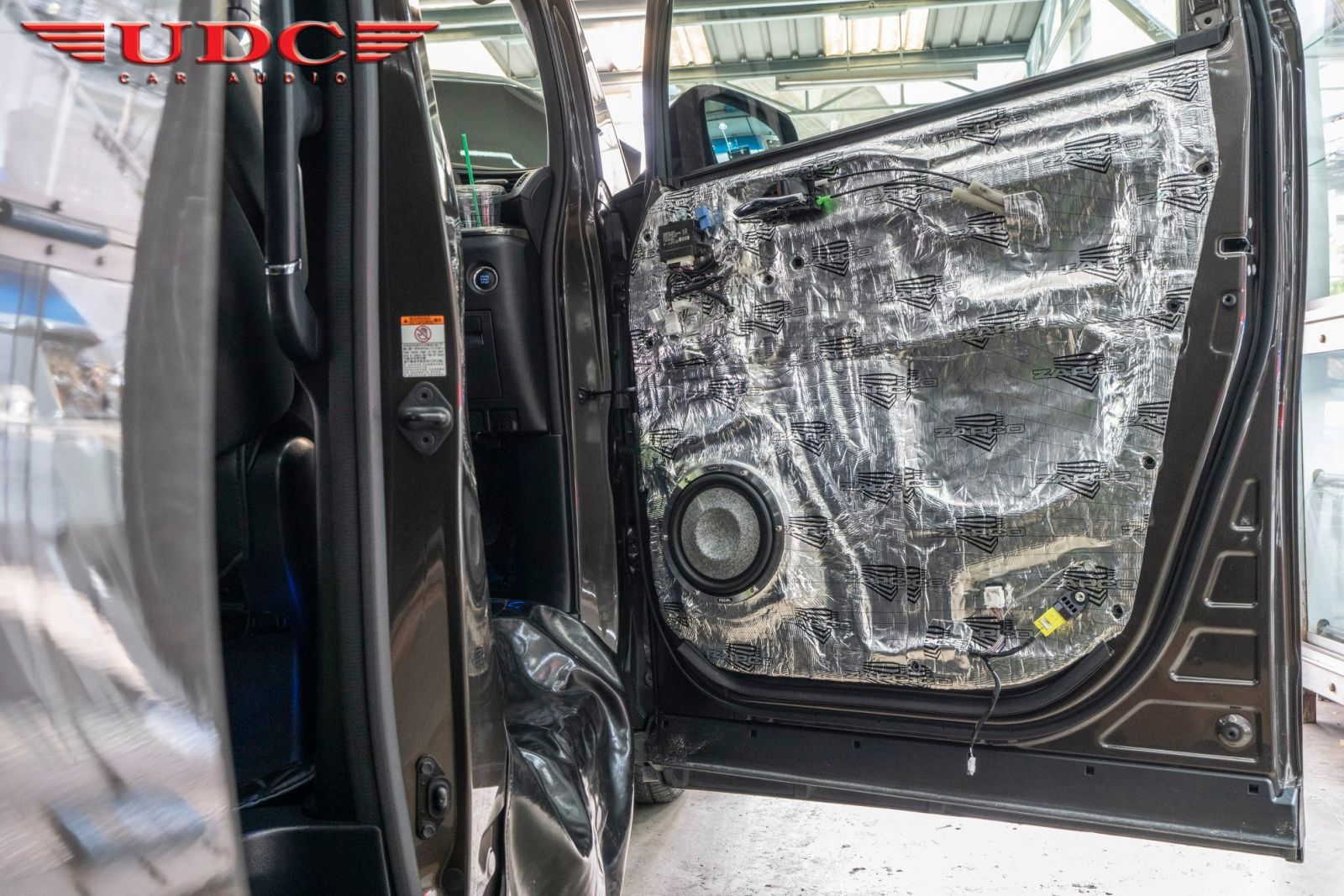

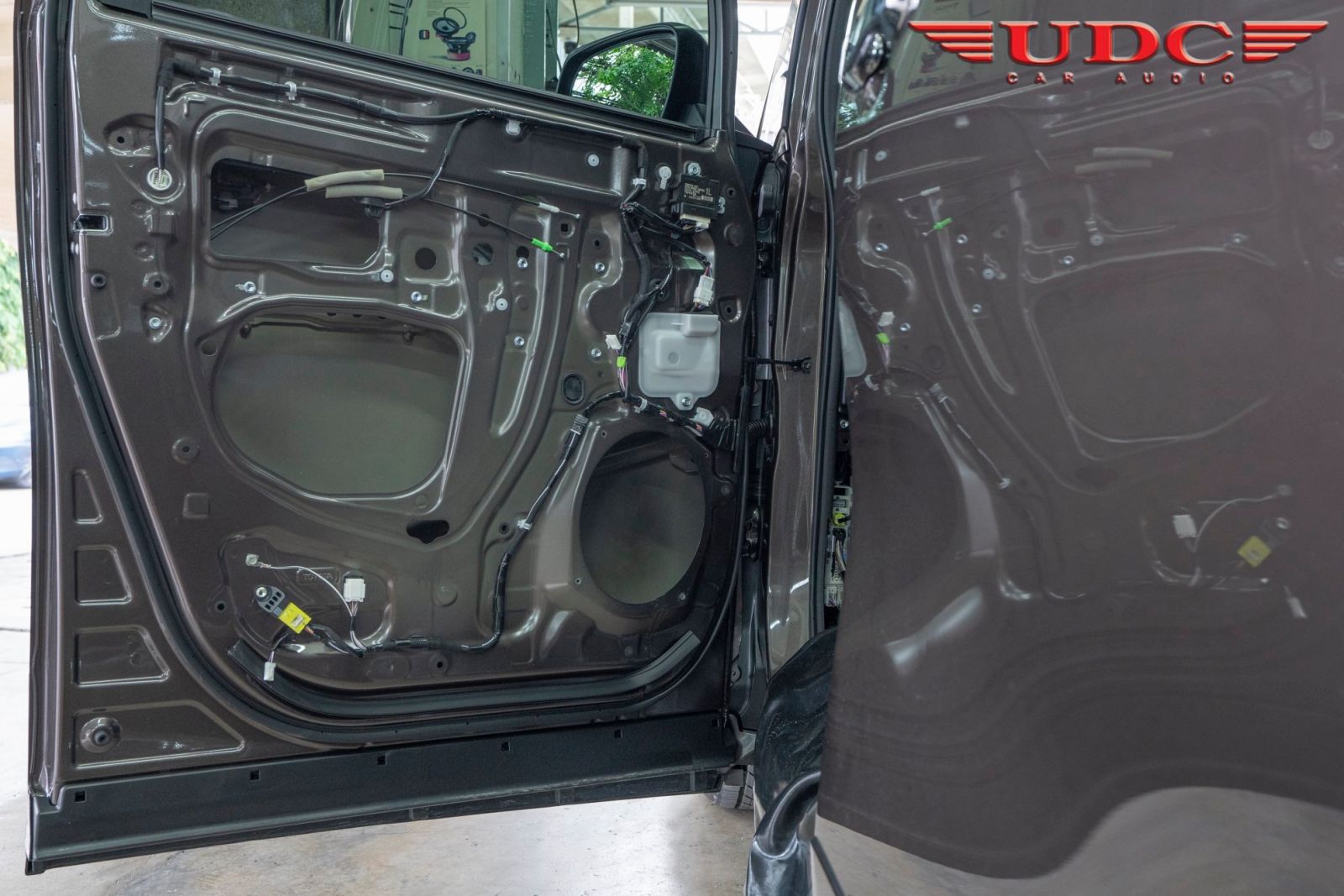

มาต่อกับงานติดตั้ง SOUND DAMPING ที่แผงประตูหน้ารถด้านหน้าซ้ายกันครับ


สำหรับงาน Damp ที่แผงประตูหน้าซ้ายของ TOYOTA ALPHARD คันนี้ ด้วยแผ่น Damp ZAPCO ที่ Damp


ทั้งด้านในและด้านนอก ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp


แนบสนิทจนขึ้นเป็นโครงสร้างเหล็กของตัวรถ และในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น


ทำให้สามารถ ลดเสียงรบกวนต่างๆ ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆ ของเสียงเพลงในรถมากขึ้น













ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp ให้แนบสนิทจนขึ้นเป็นโครงสร้างเหล็ก

ของตัวรถ โดยในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น ทำให้สามารถ ลดเสียงรบกวนต่างๆ

ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆของเสียงเพลงในรถมากขึ้น และยังสามารถ ลดความร้อนภายใน

ห้องโดยสาร เพิ่มความสุขขณะทำการขับขี่และการได้ยินคลื่นความถี่ต่างๆได้ดีมากขึ้น พร้อมกับเทคนิคเฉพาะในงาน DAMP

จากทางเราครับ

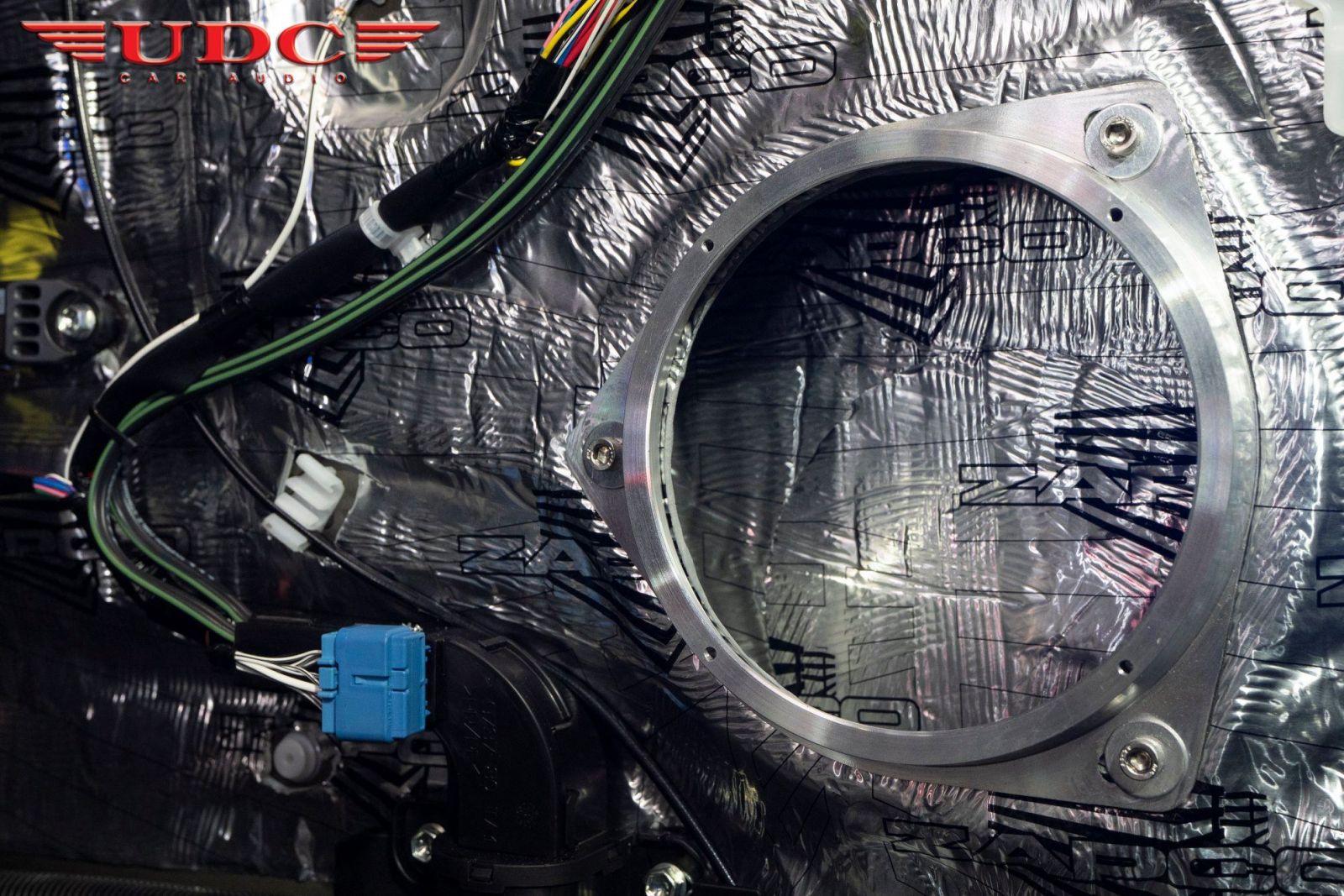

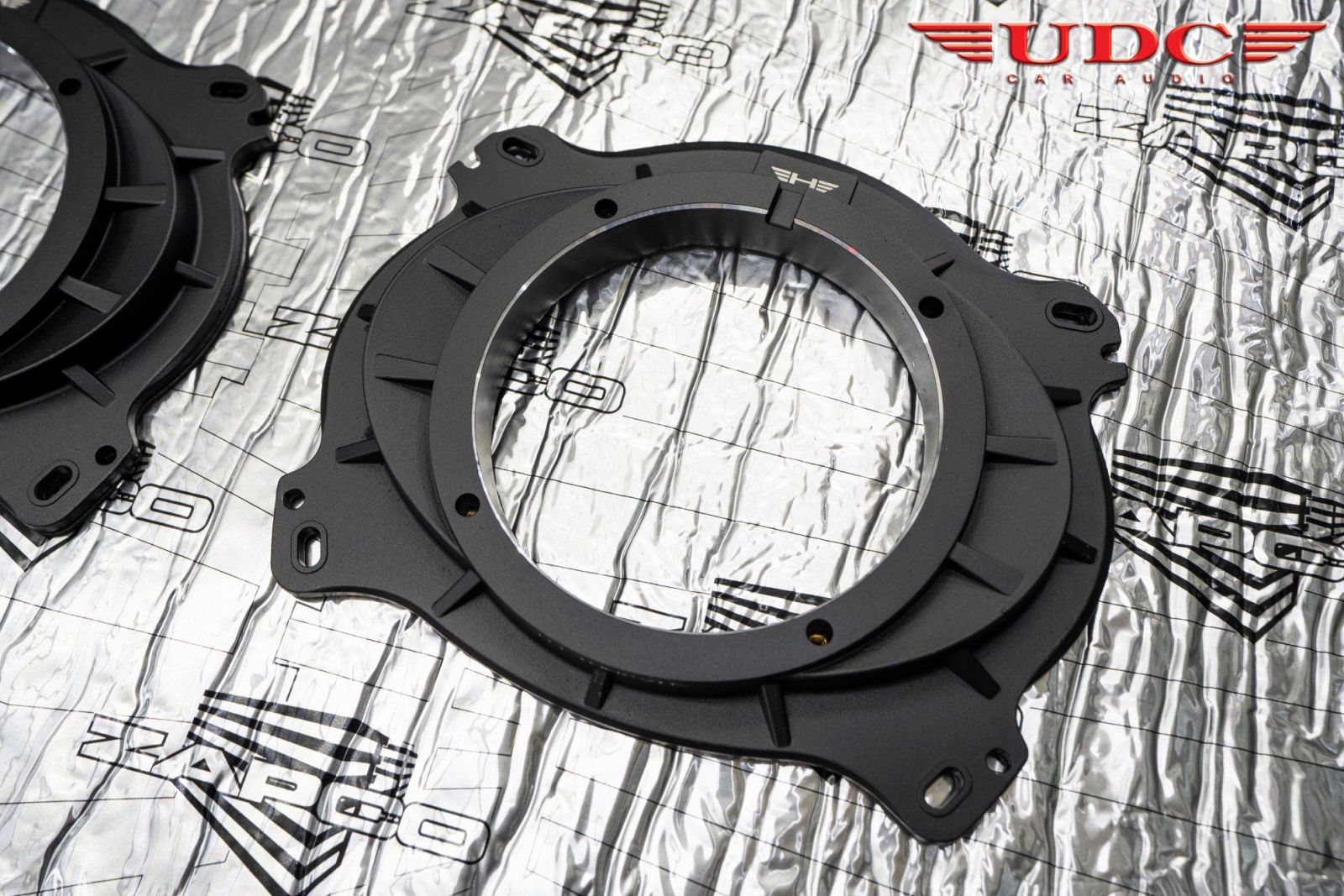

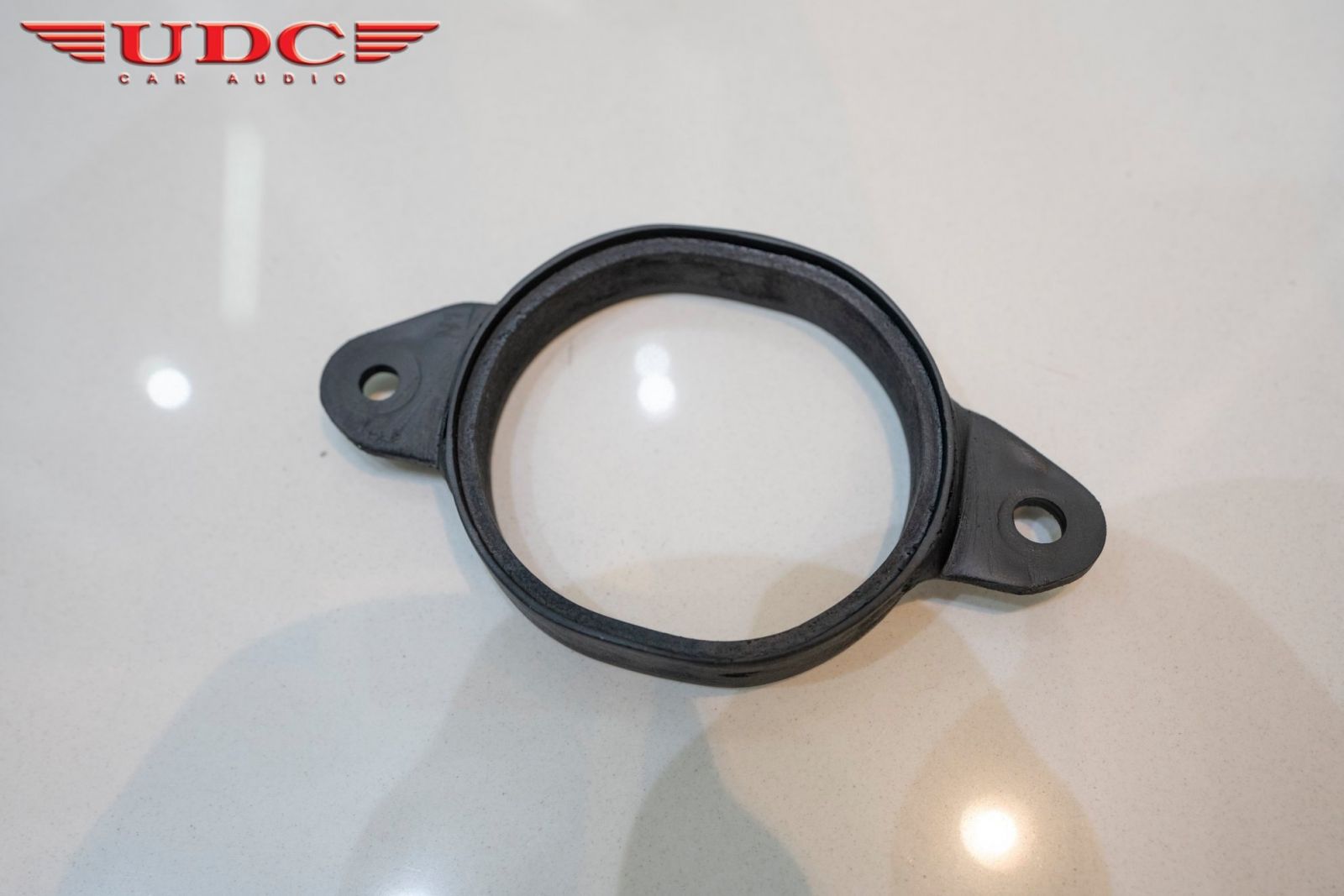

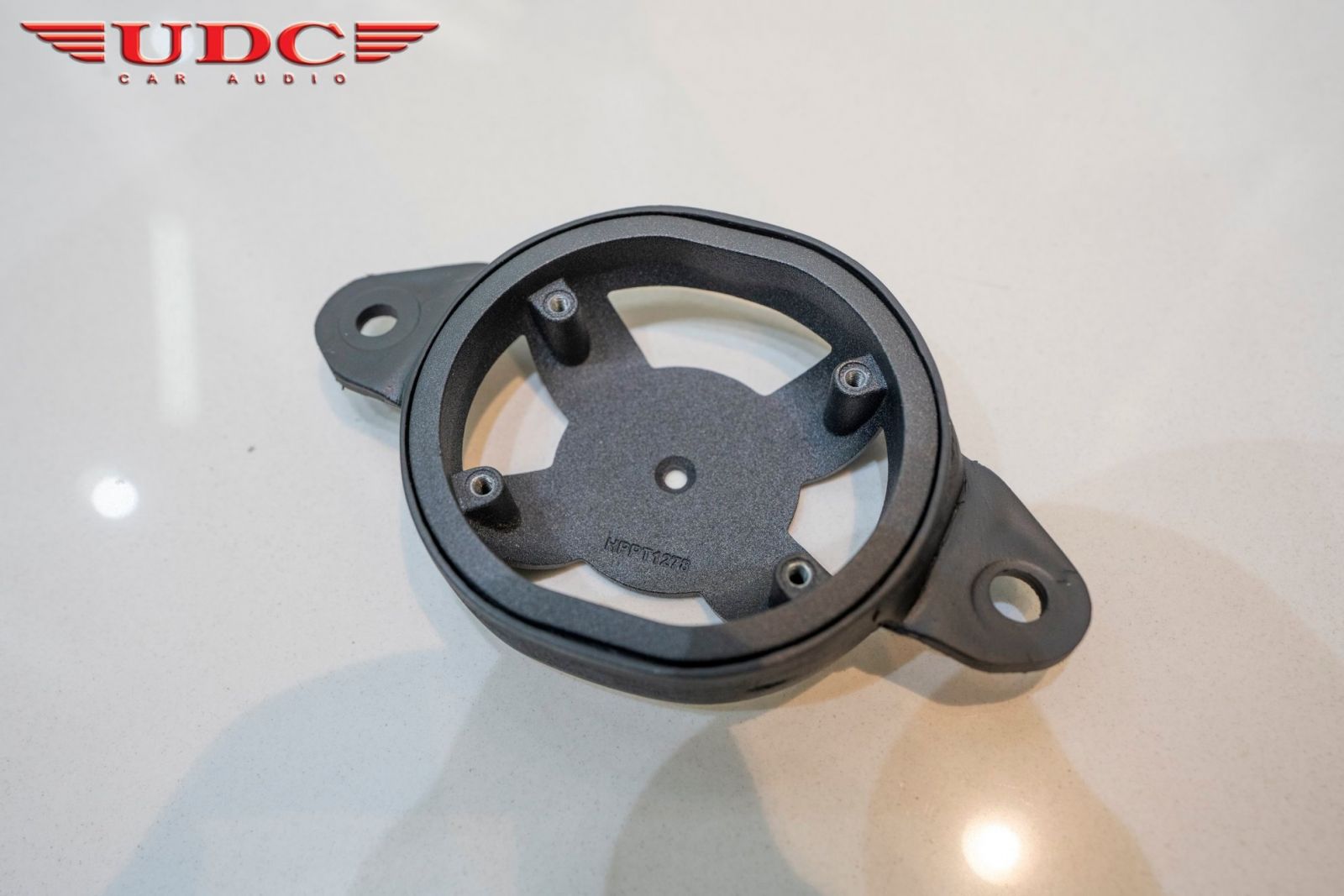

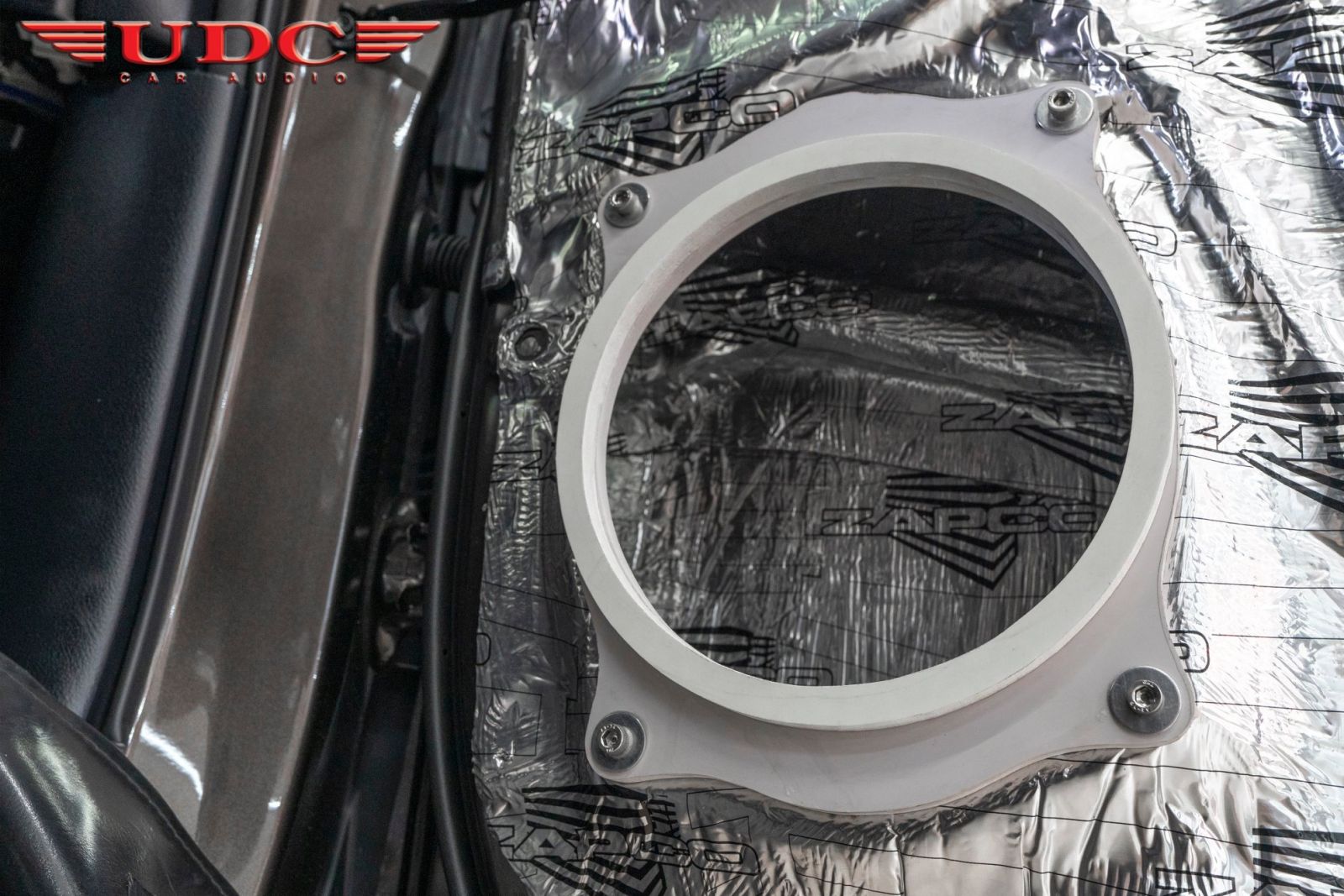

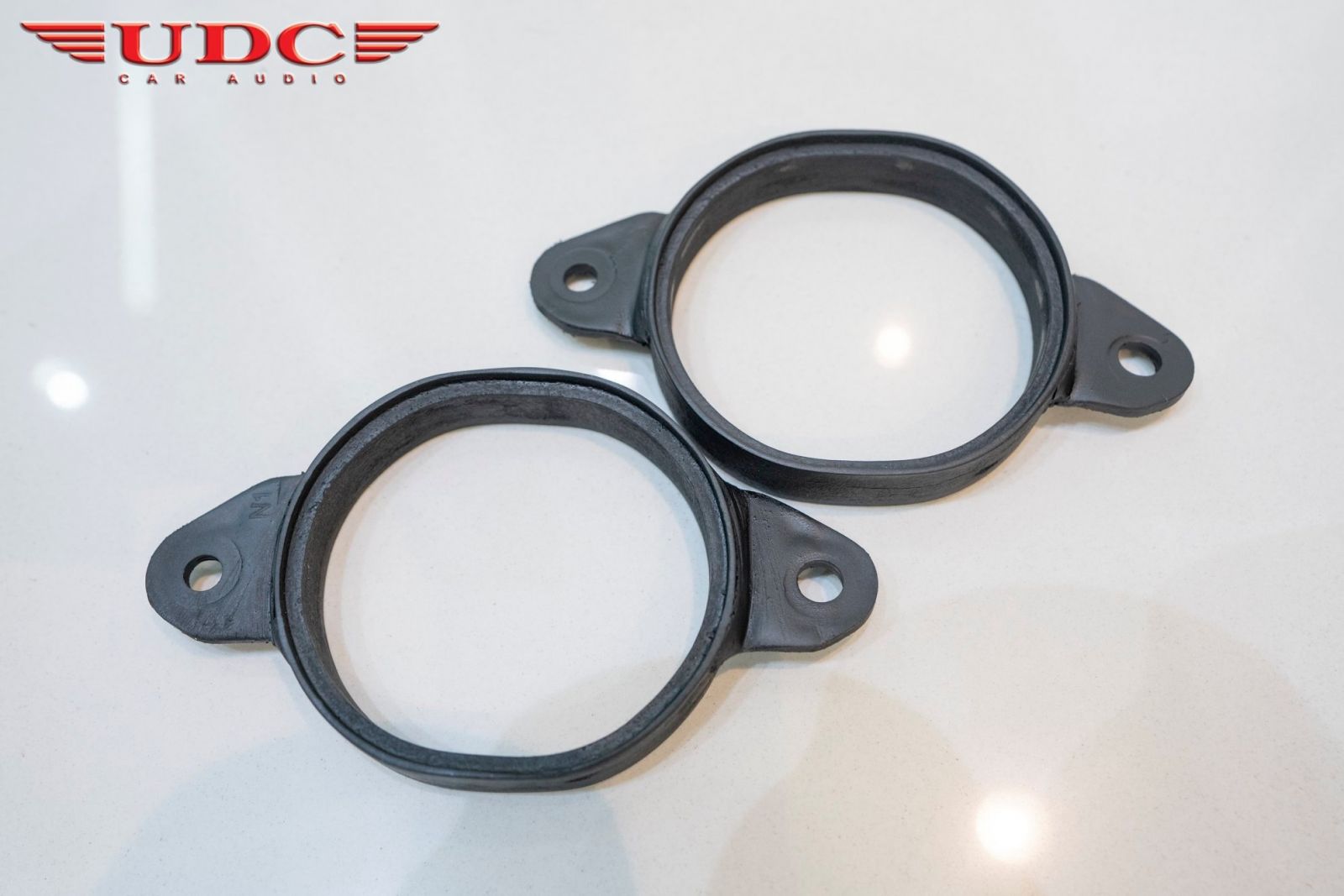

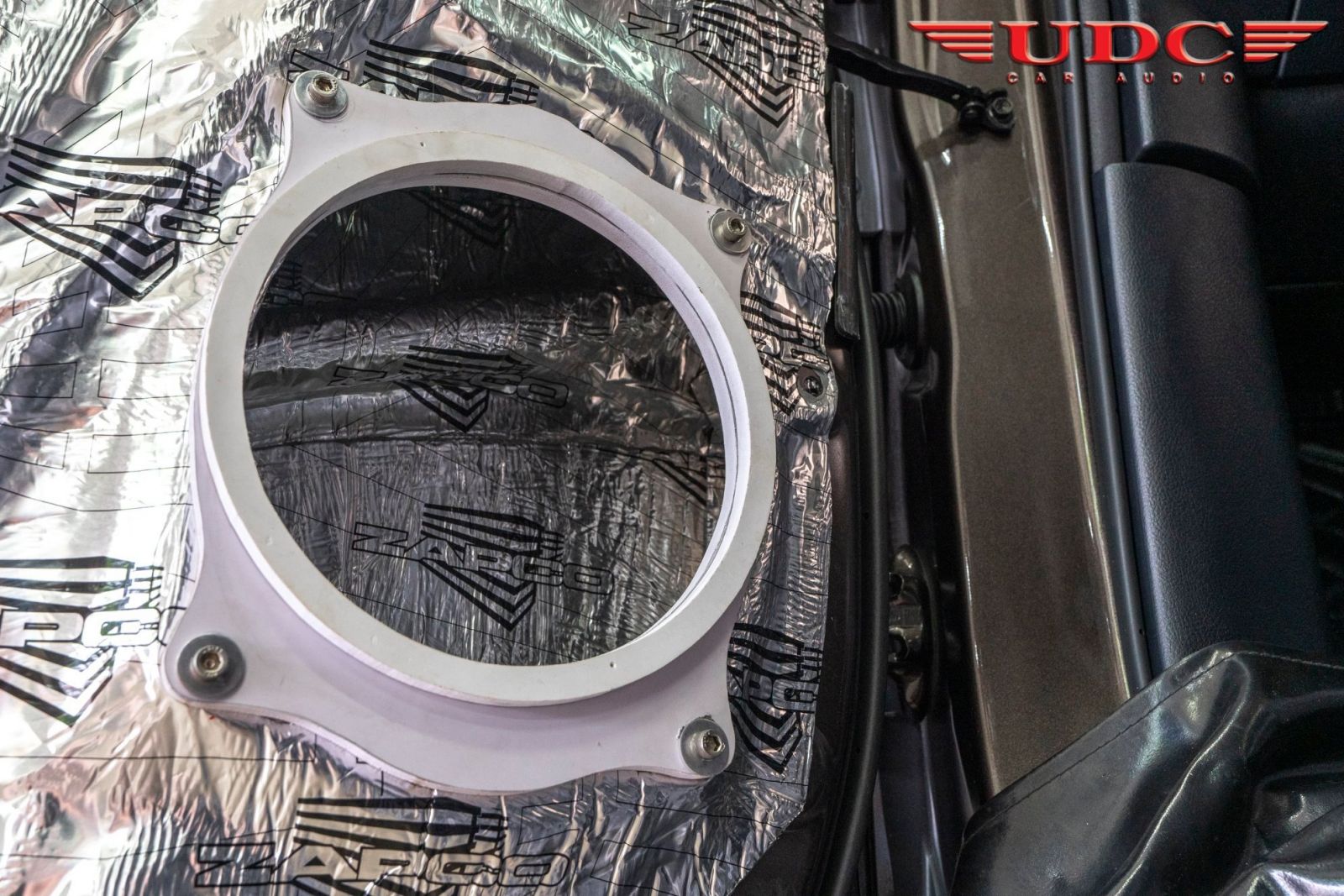

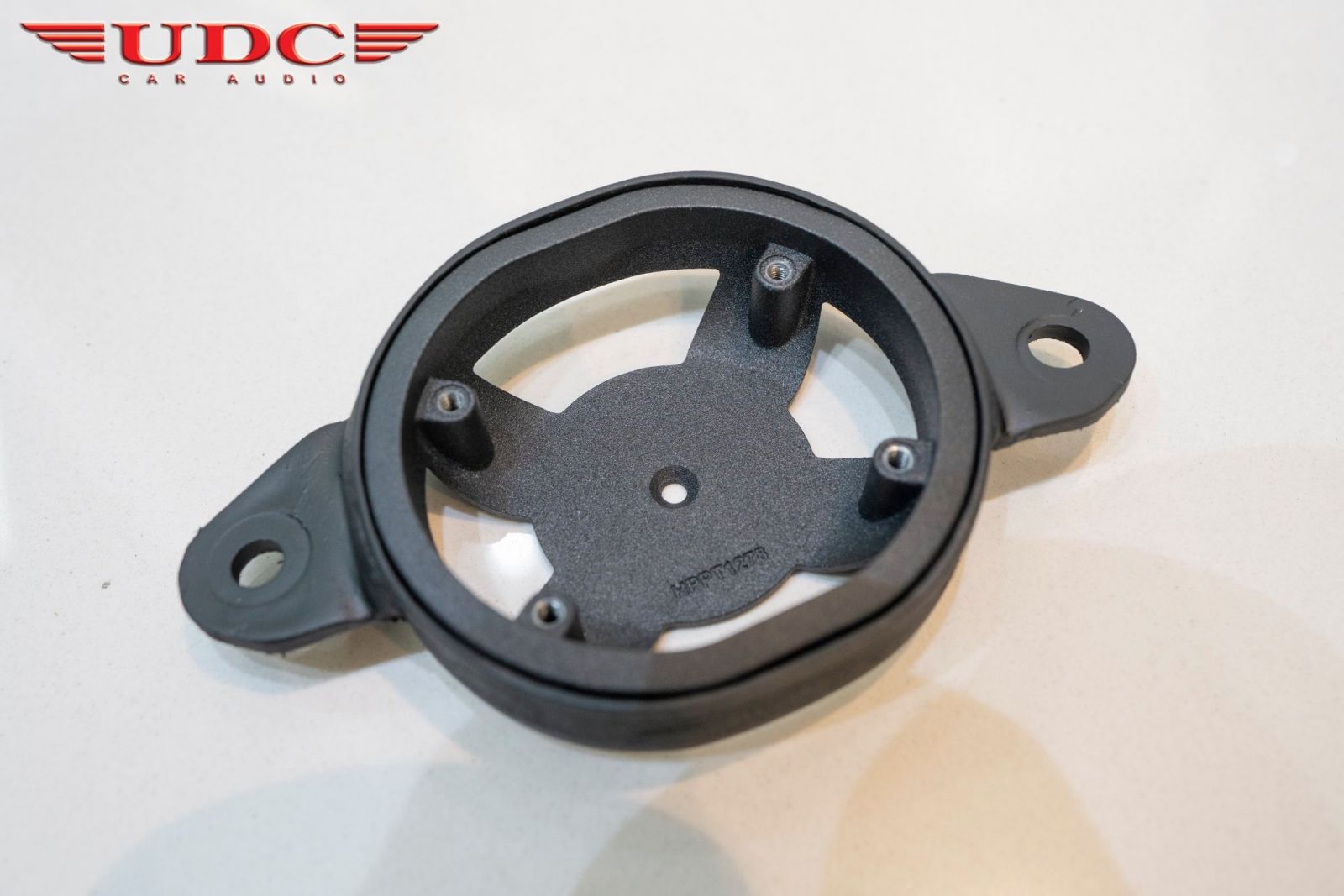

ฐานรองลำโพง ZENISS ZClu8 อีกหนึ่งอุปกรณ์ที่เราเน้นเป็นพิเศษลำหรับฐานรองลำโพง แบบกันน้ำกันเชื้อรา ไม่ติดไฟ

และซับเสียง ทั้งยังมีน้ำหนักเบาและไม่บวมน้ำ ติดตั้งเข้า กับช่องยึดน็อตเดิมของตัวรถ ไม่มีการเจาะตัวรถใหม่ทั้งสิ้นครับ

โดยข้อดีของฐานรองลำโพง ZENISS ZClu8 จะมีดังนี้ครับ



1. มีคุณสมบัติกันความชื้น กันเชื้อรา ไม่ดูดซับน้ำ และยังลดแรงกระแทกได้อย่างดี

2. มีคุณสมบัติในการเก็บเสียง ดูดเสียง กันความร้อน และเก็บความร้อนได้

3. มีน้ำหนักเบา แต่มีความหนาแน่นประมาณ 0.55 – 0.66 g/cm3

4. ไม่ก่อให้เกิดเชื้อไฟ ไม่เป็นตัวนำไฟ

5. มีความคงทนต่อสารเคมี กรดแก่ และเบสแก่

6. อายุการใช้งานที่ยืนนาน

5. ลดการใช้ไม้ ช่วยรักษาสิ่งแวดล้อม

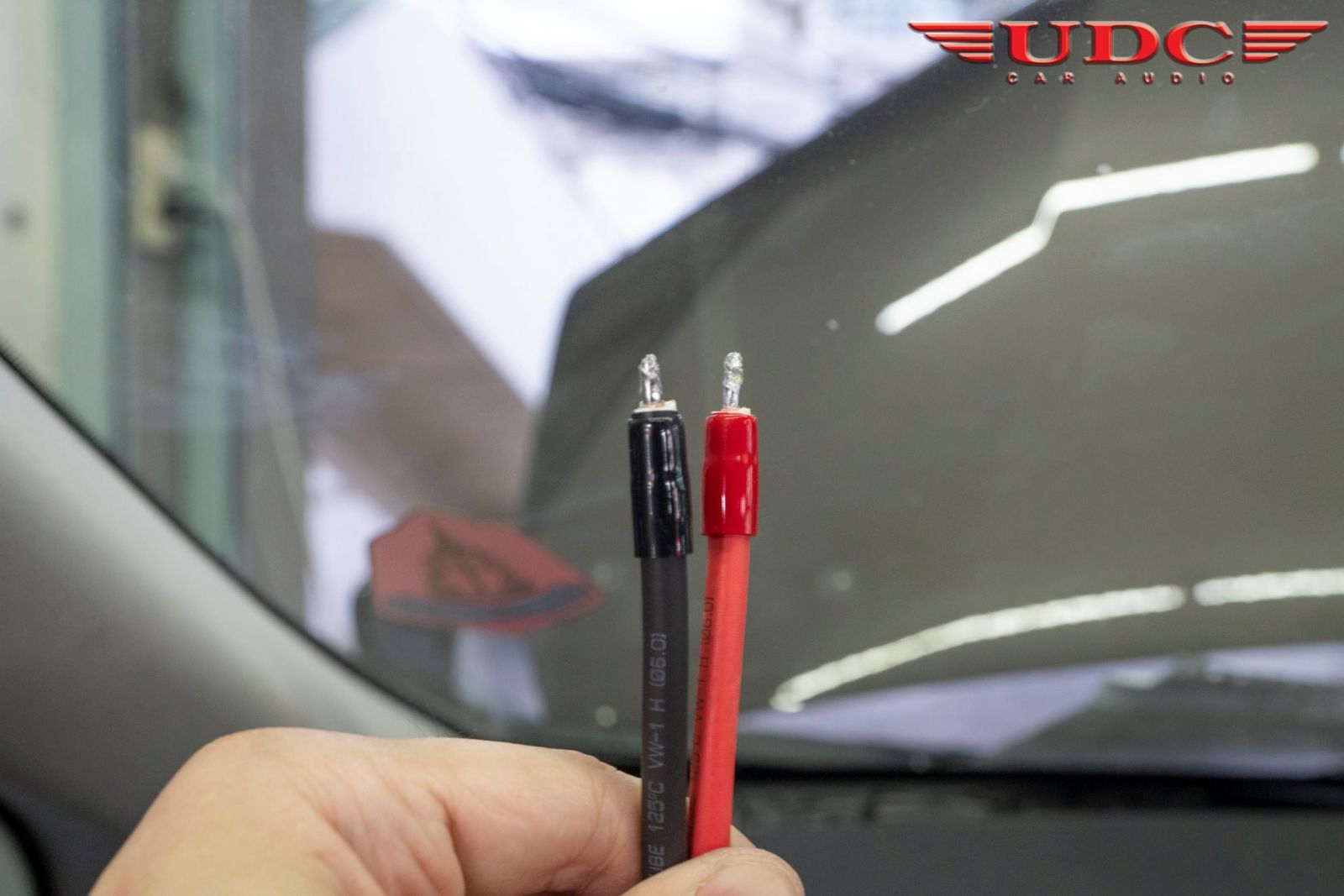

TCHERNOV SFS/AG Super Flux Silver Solder

อีกหนึ่งสิ่งที่ทางเราไม่เคยมองข้ามในเรื่องของ การบัดกรีเข้าอุปกรณ์ต่างๆ จะทำการบัดกรีอุปกรณ์ทั้งระบบด้วยตะกั่วเงิน

TCHERNOV SFS/AG Super Flux Silver Solder for Audio เพื่อให้แนวเสียงที่คงเดิม ไม่เปลี่ยนแปลงคาเร็กเตอร์


ของสาย TCHERNOV ที่ติดตั้งเข้าไปในระบบครับ

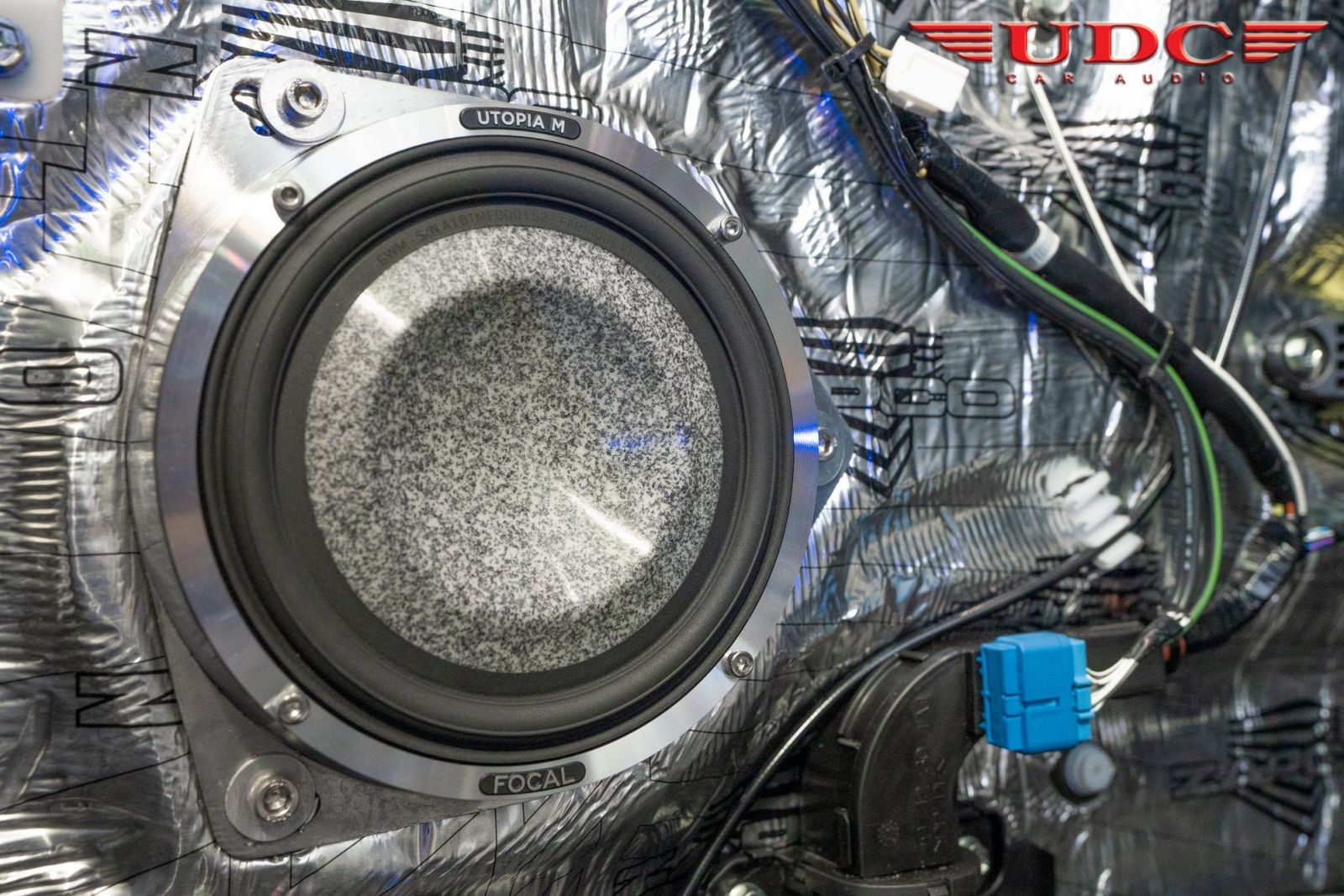

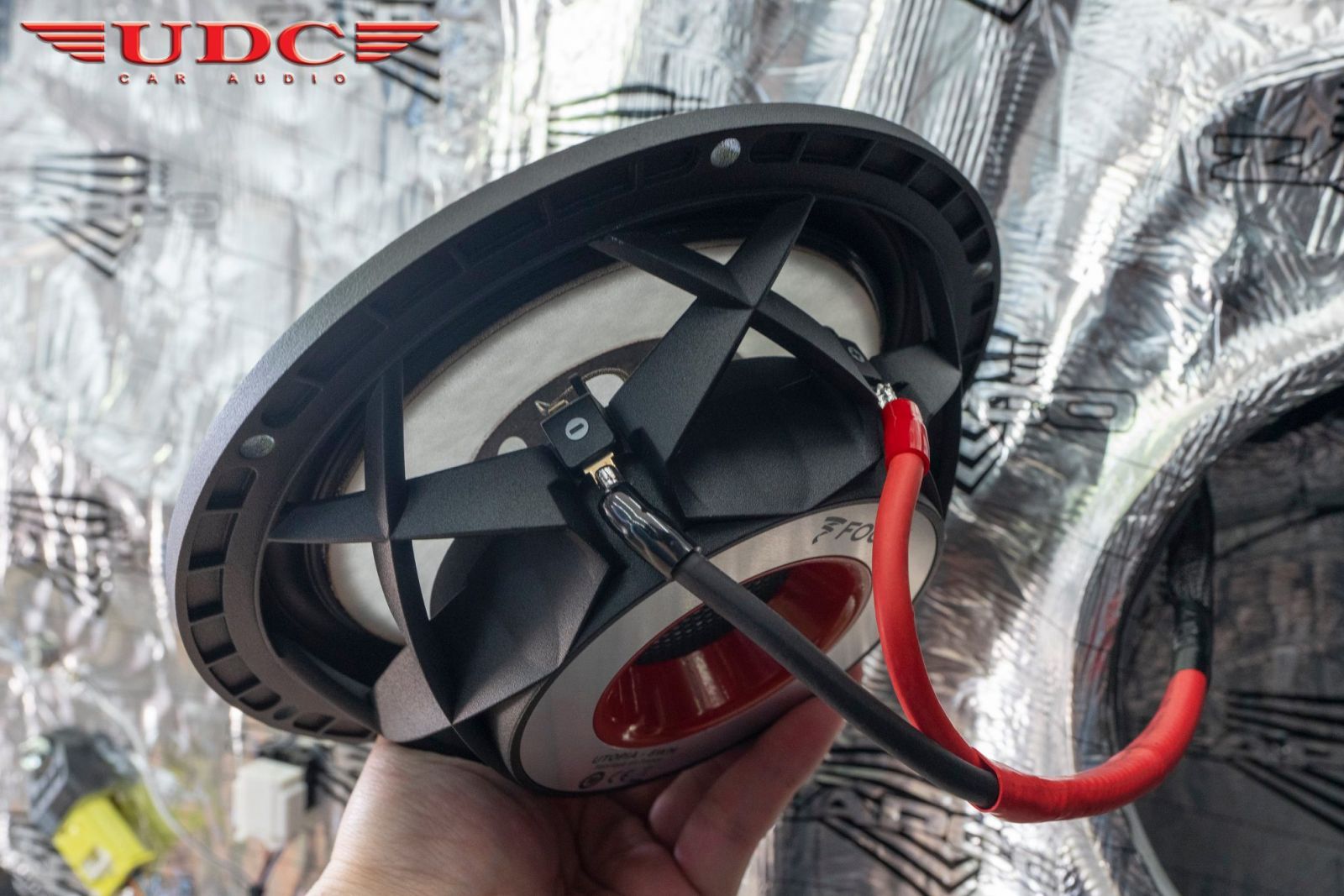

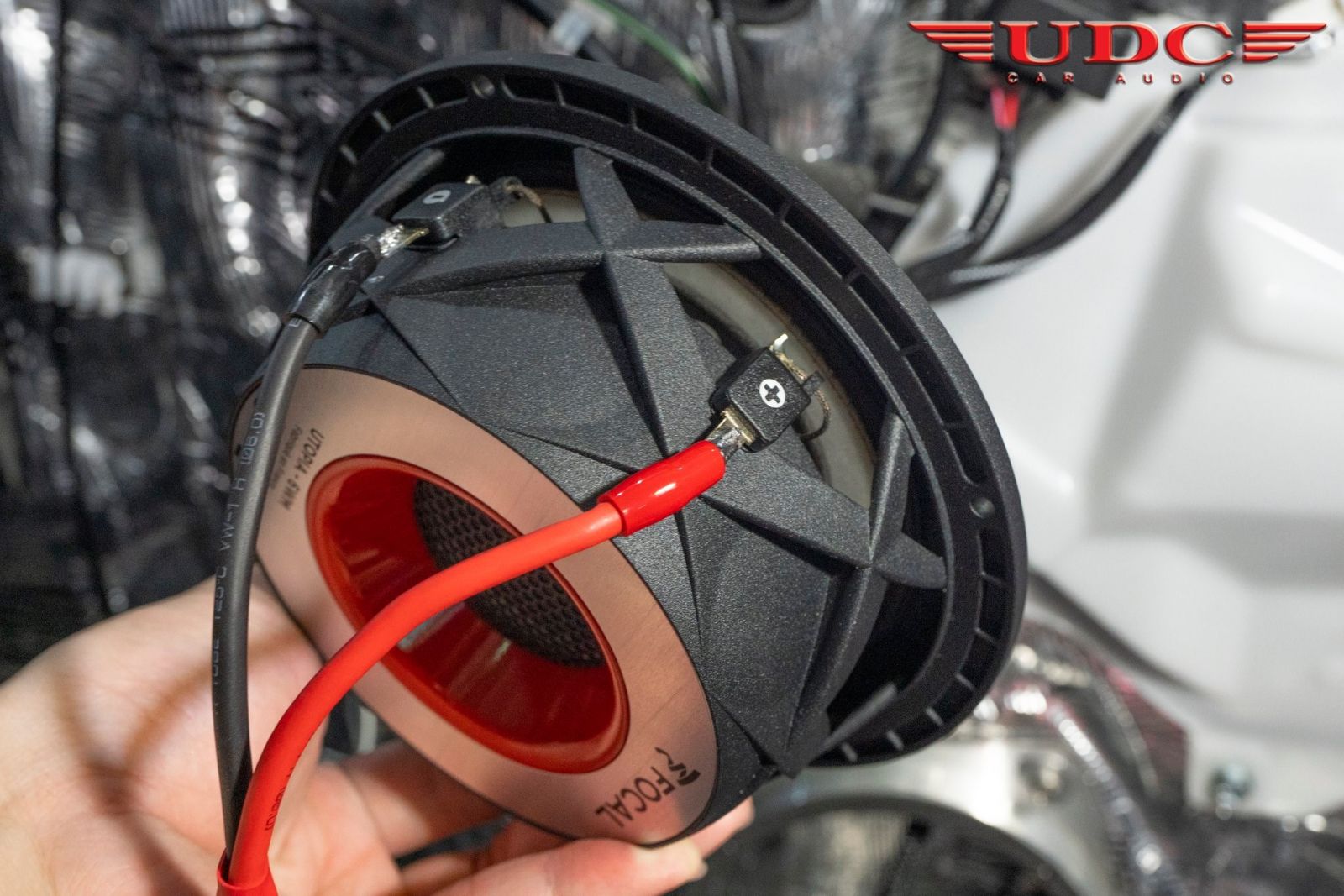

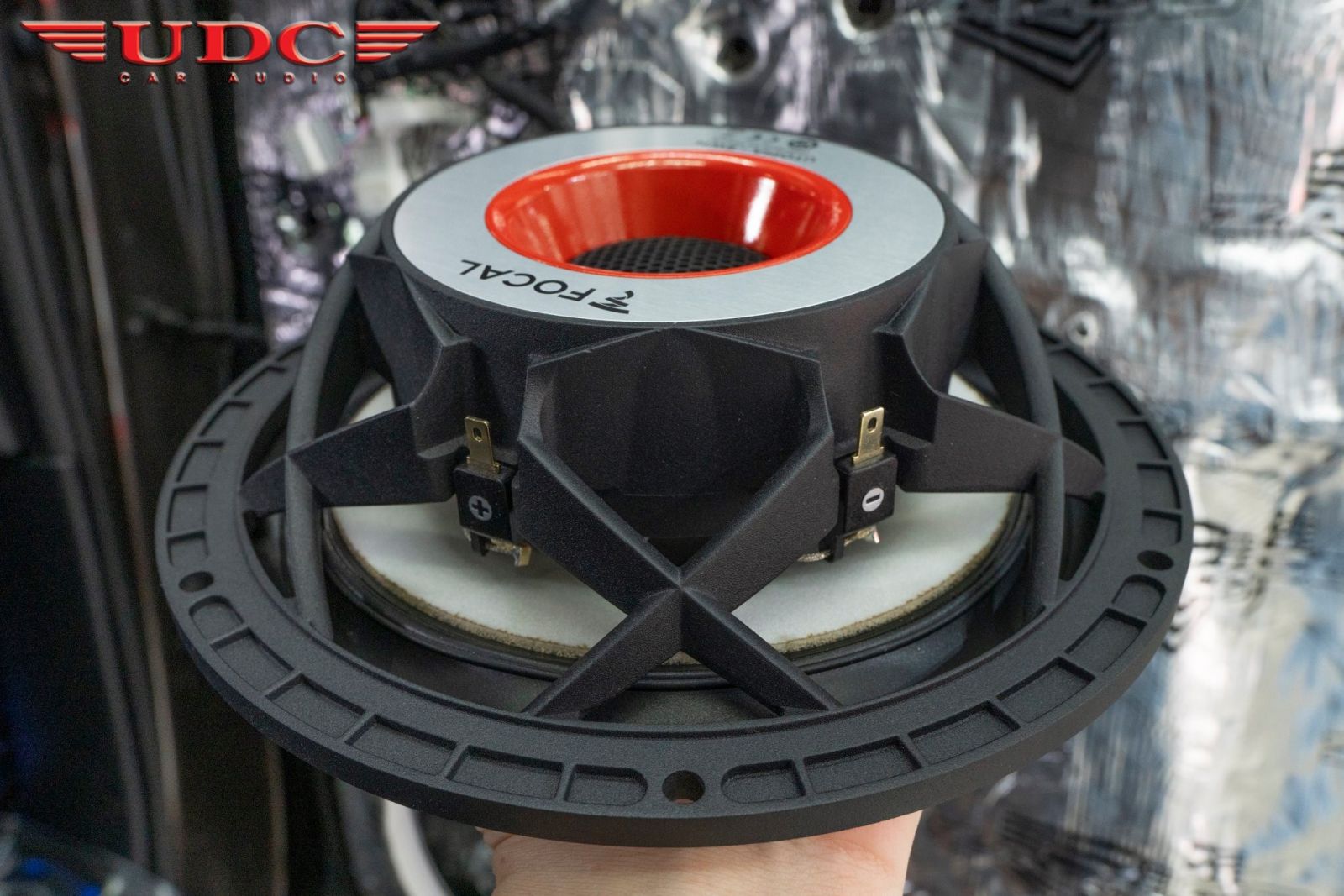

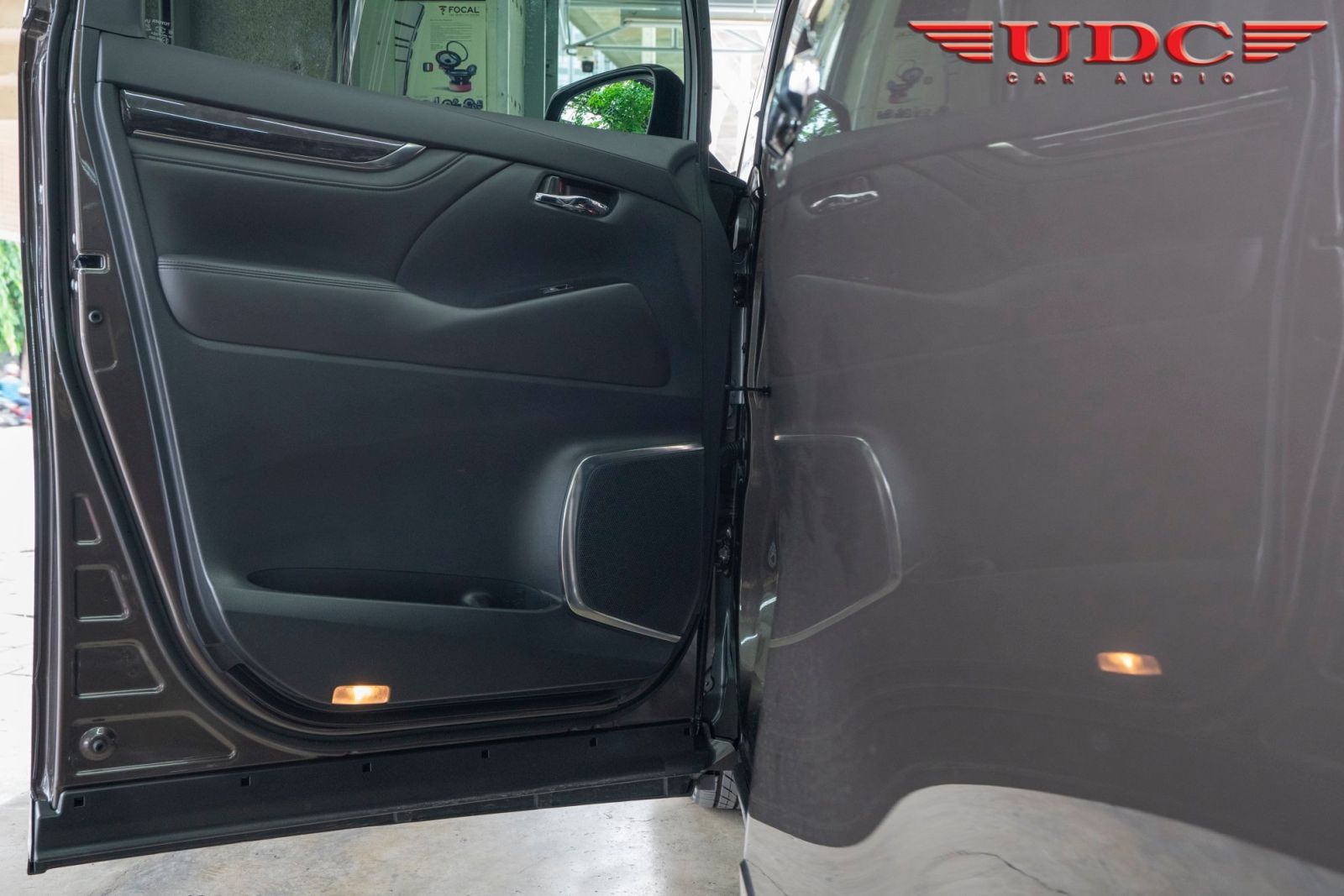

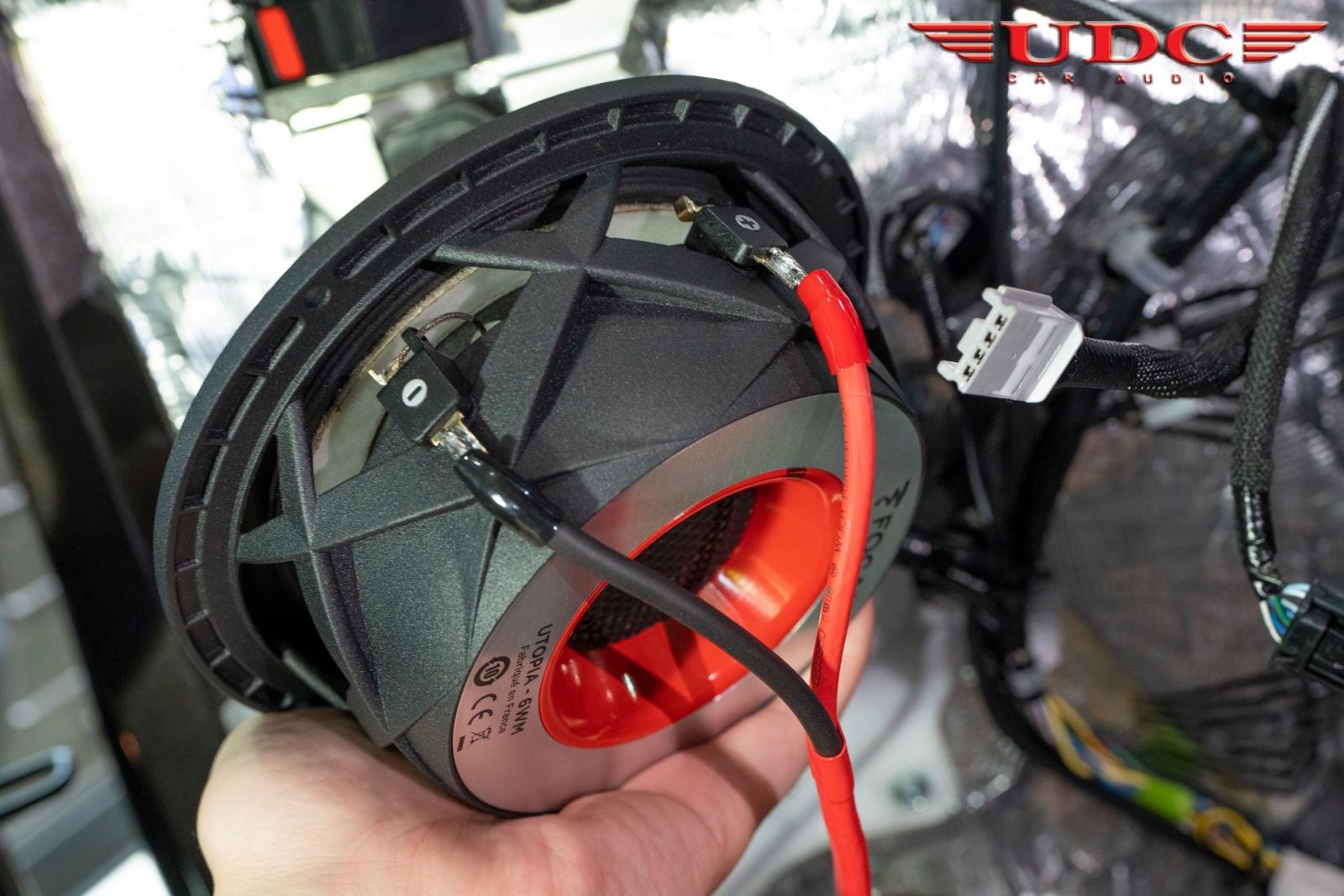

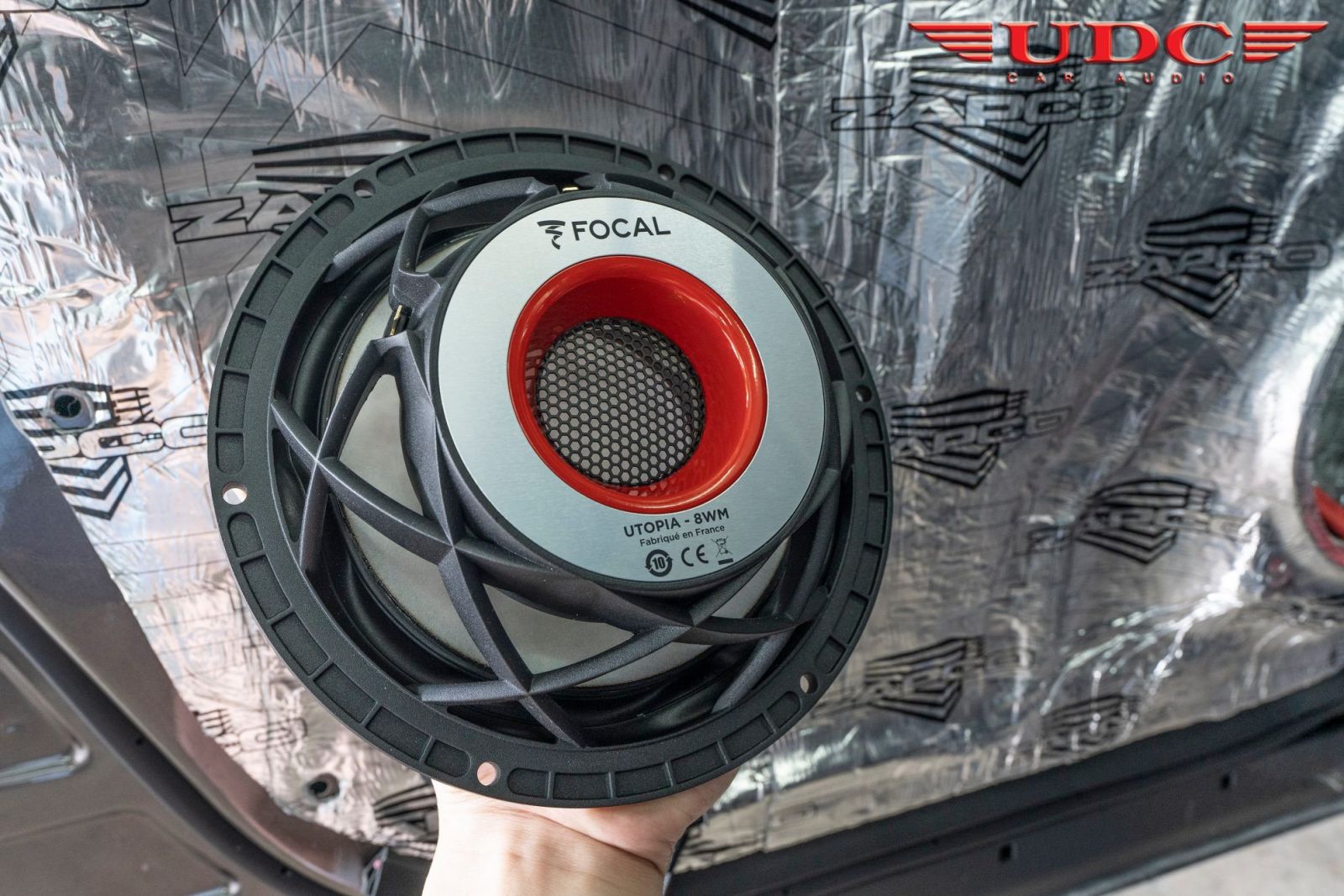

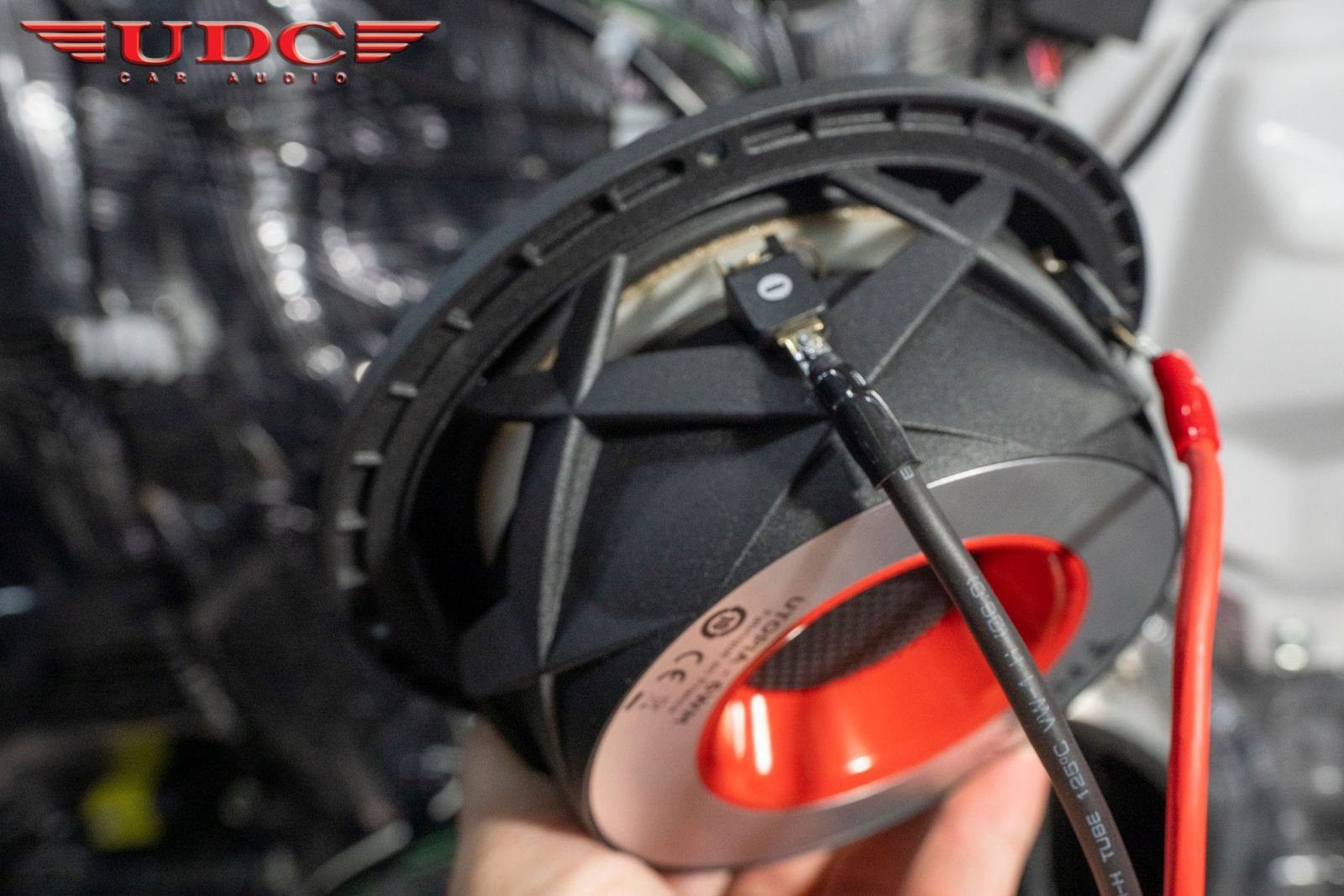

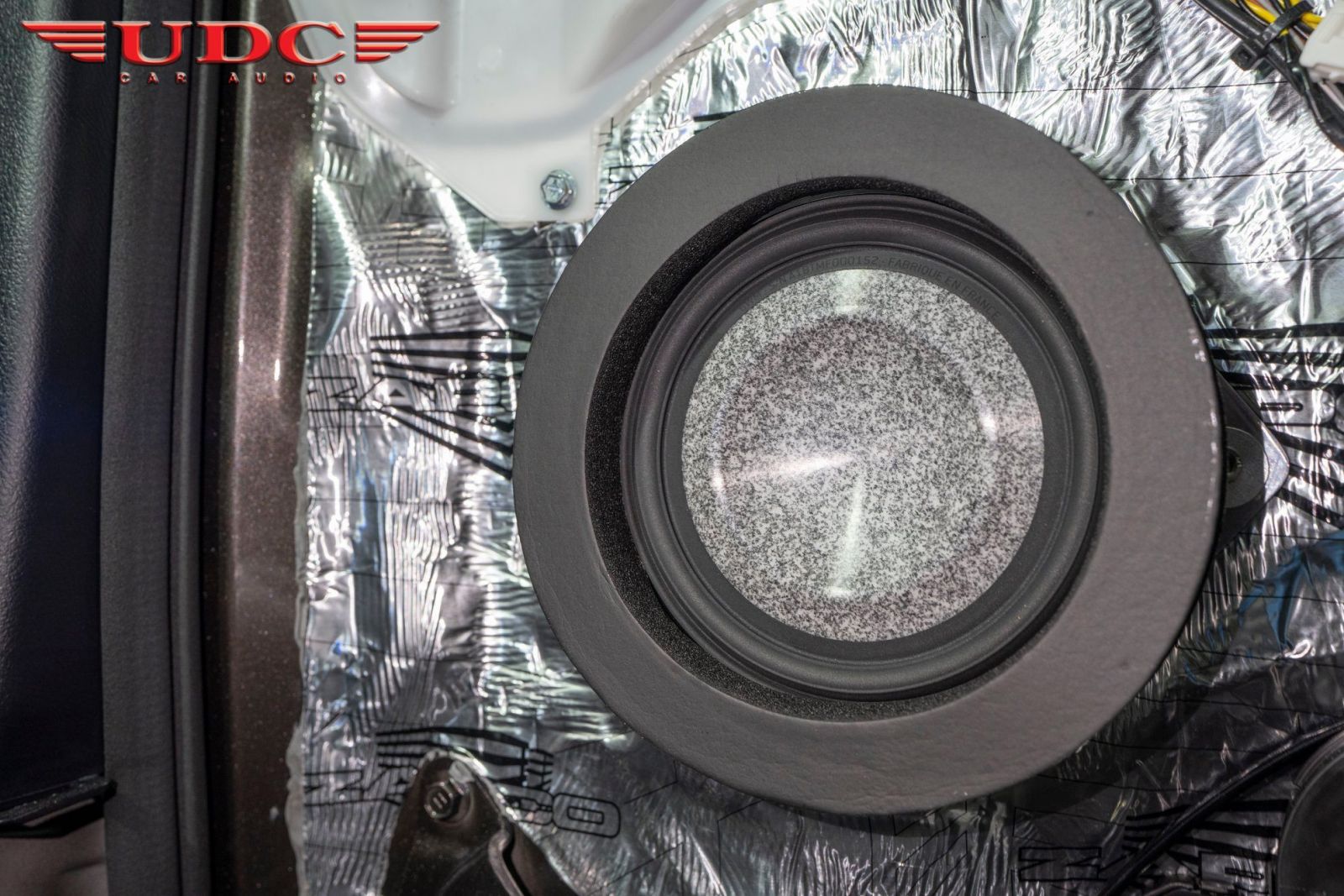

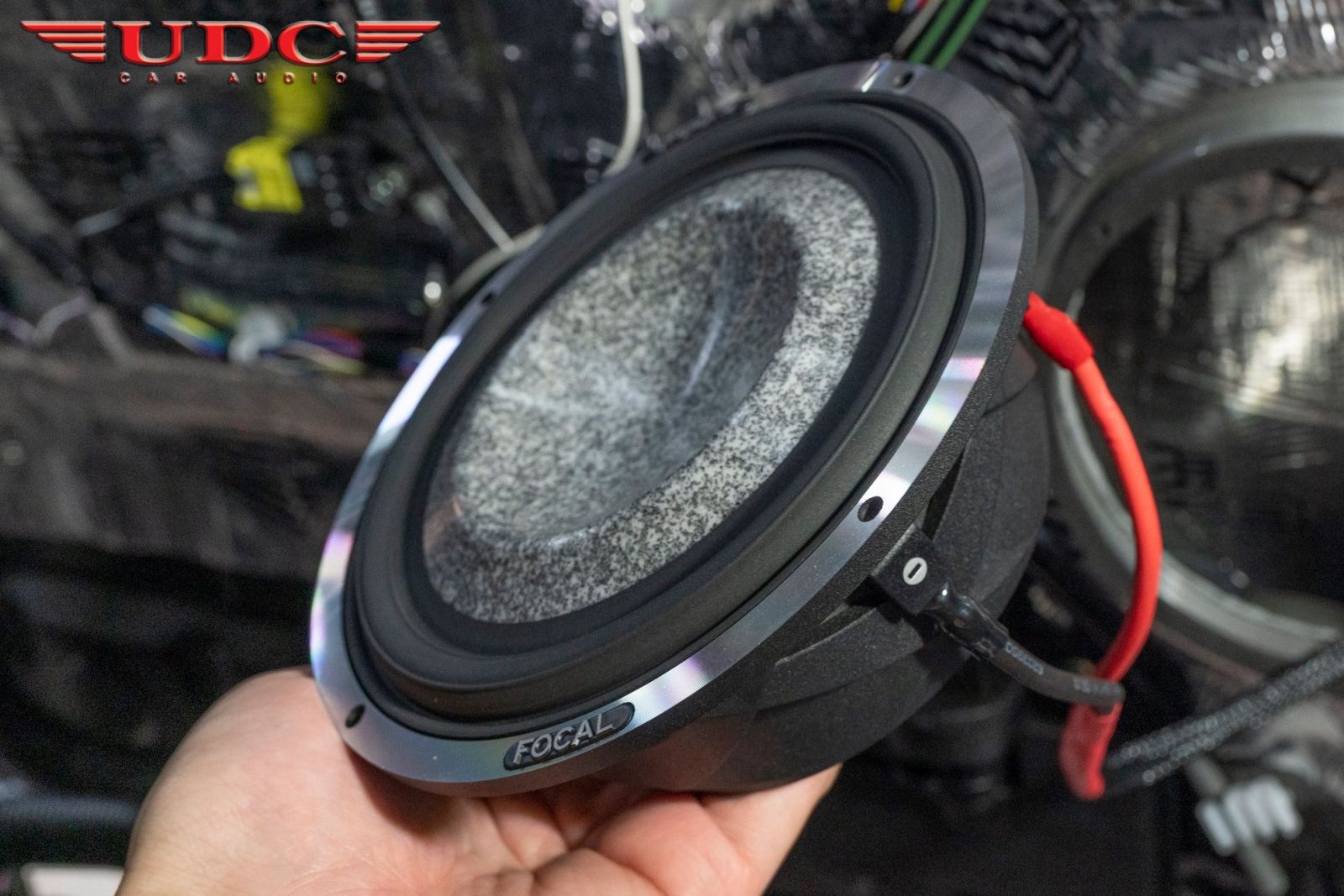

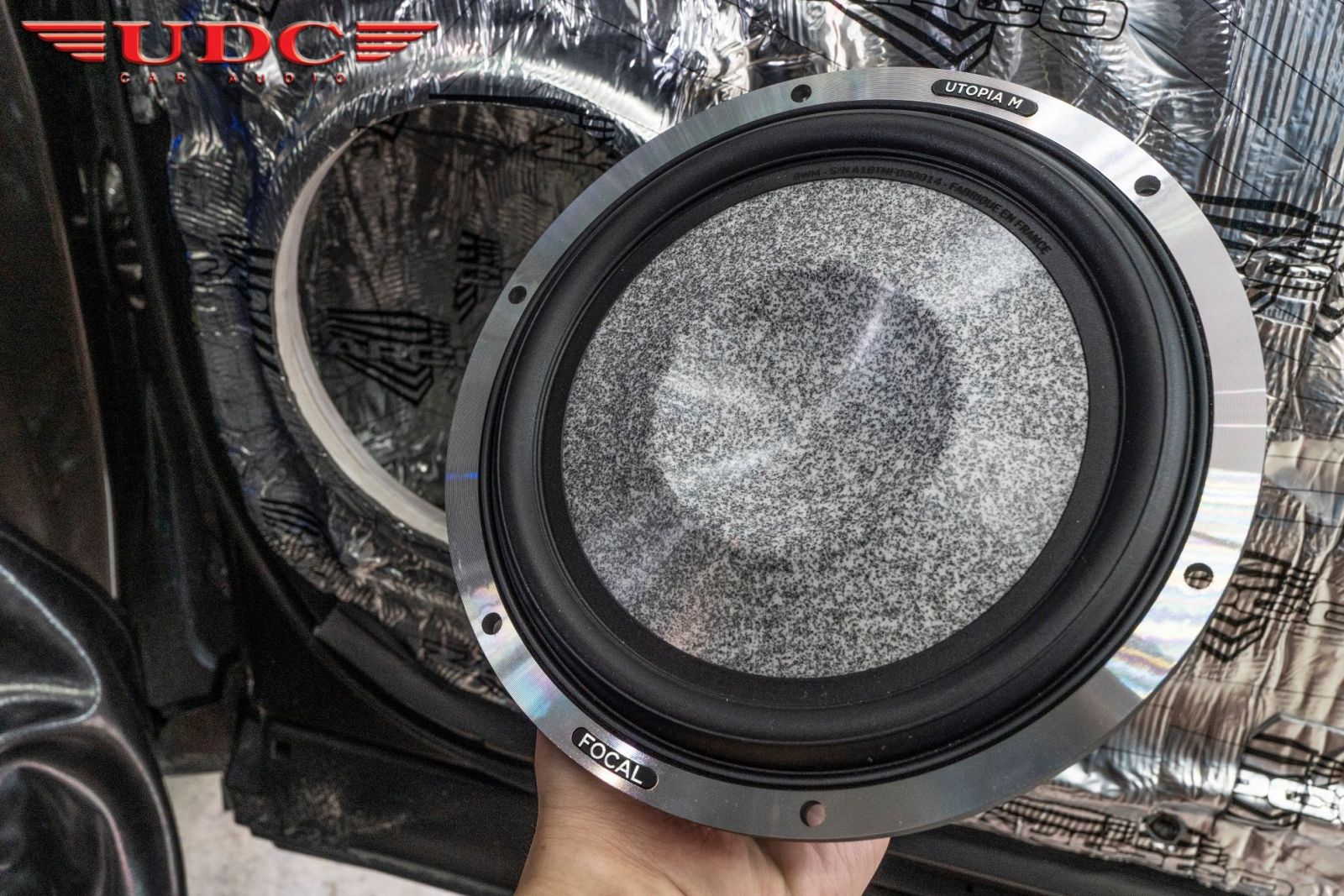

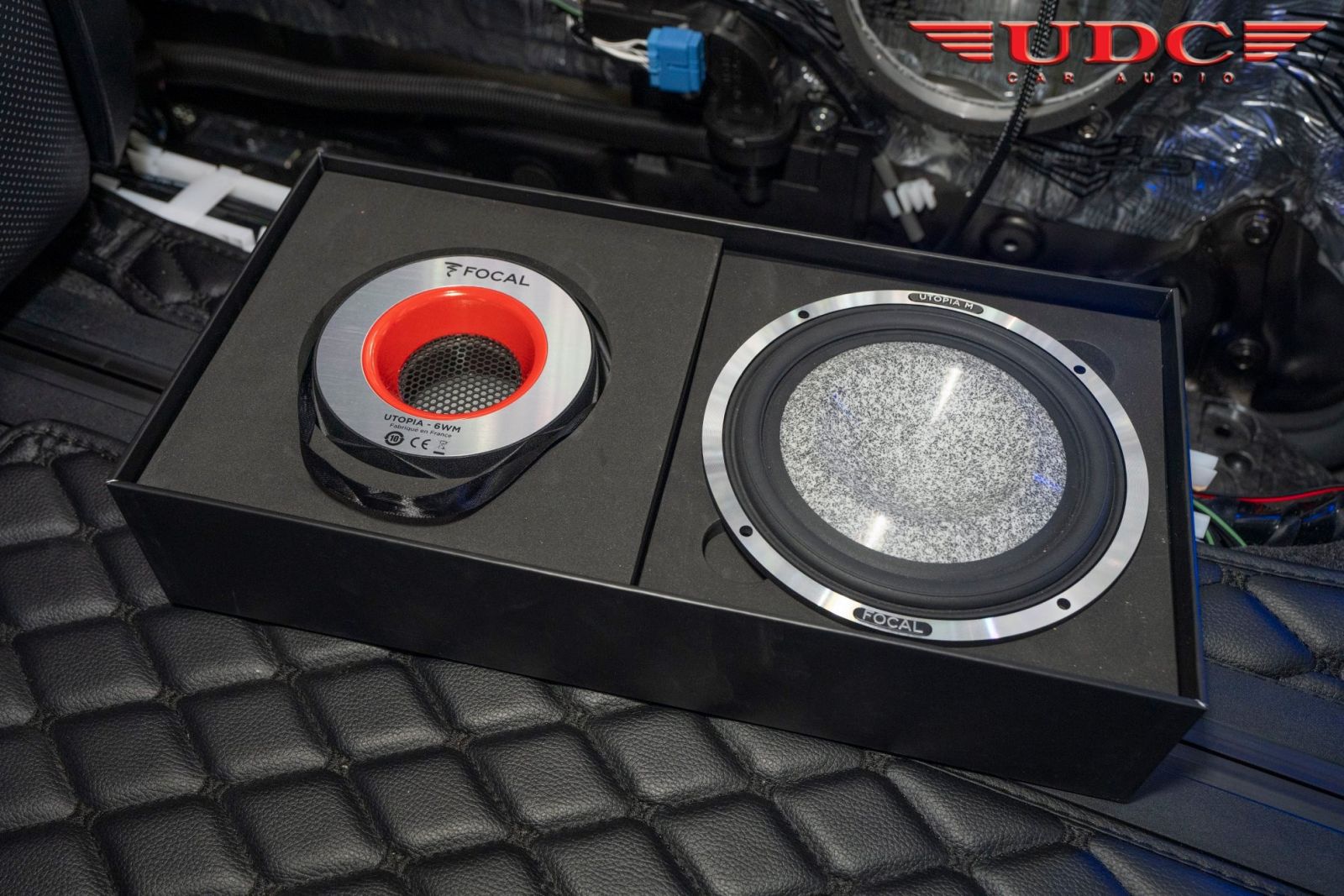

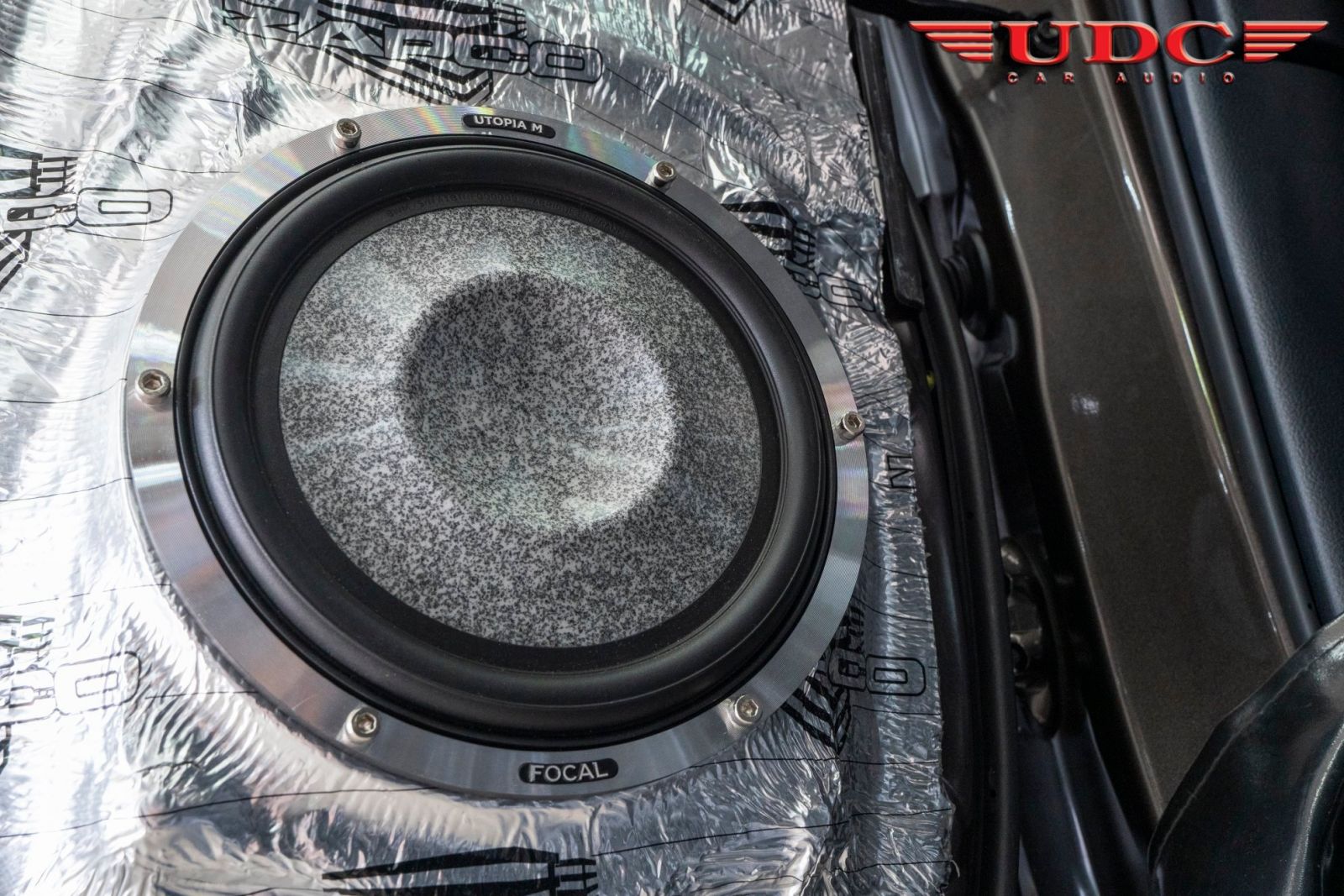

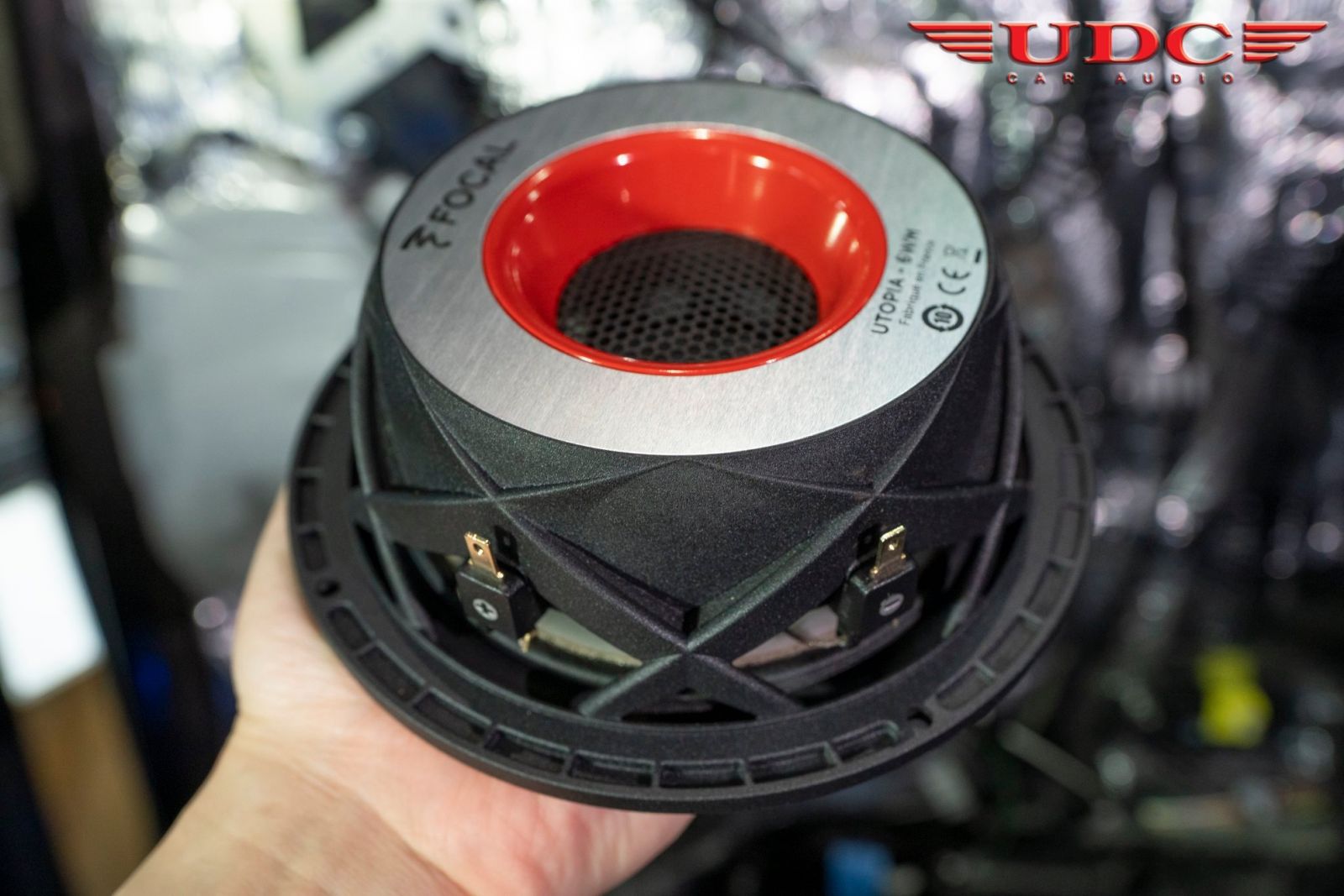

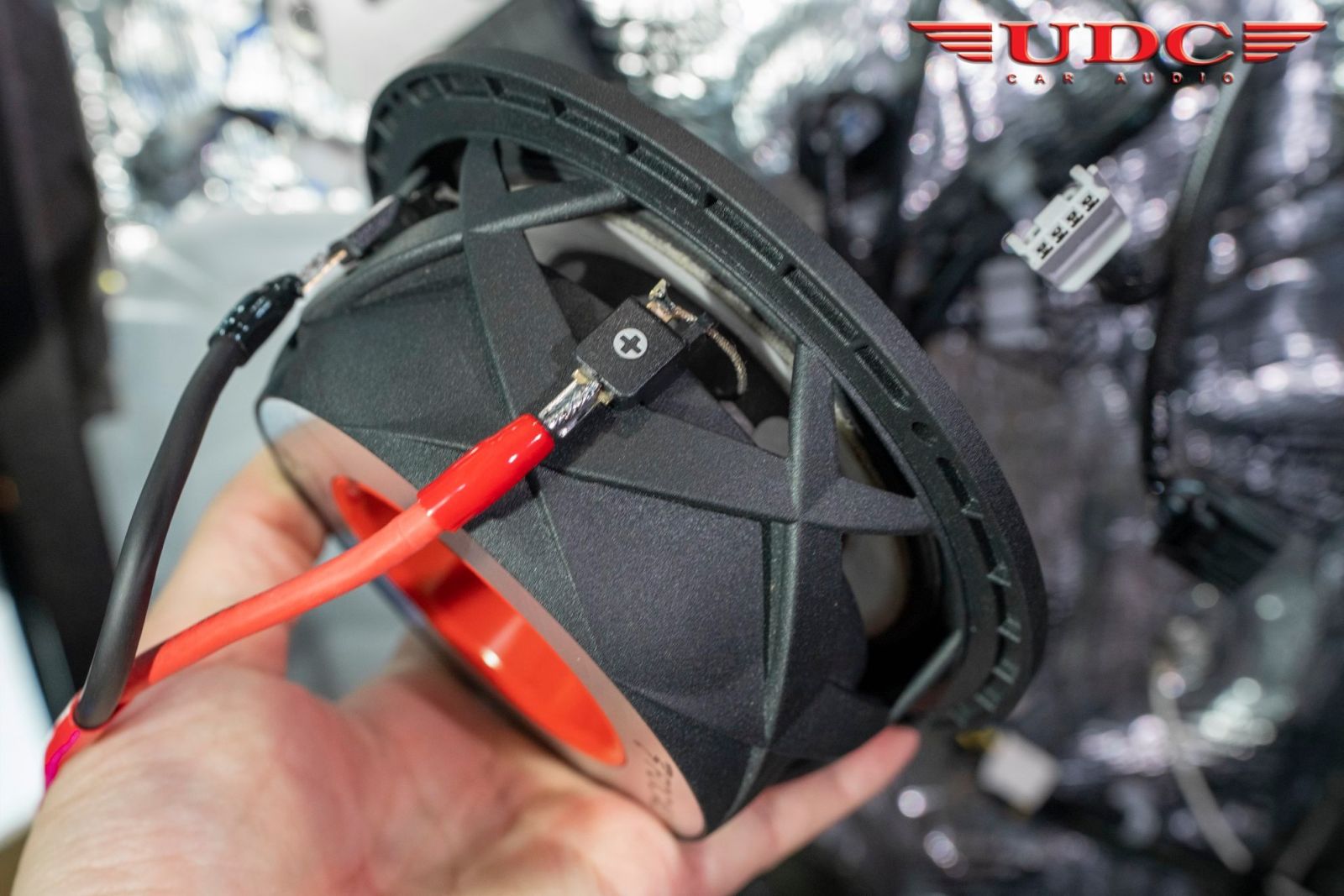

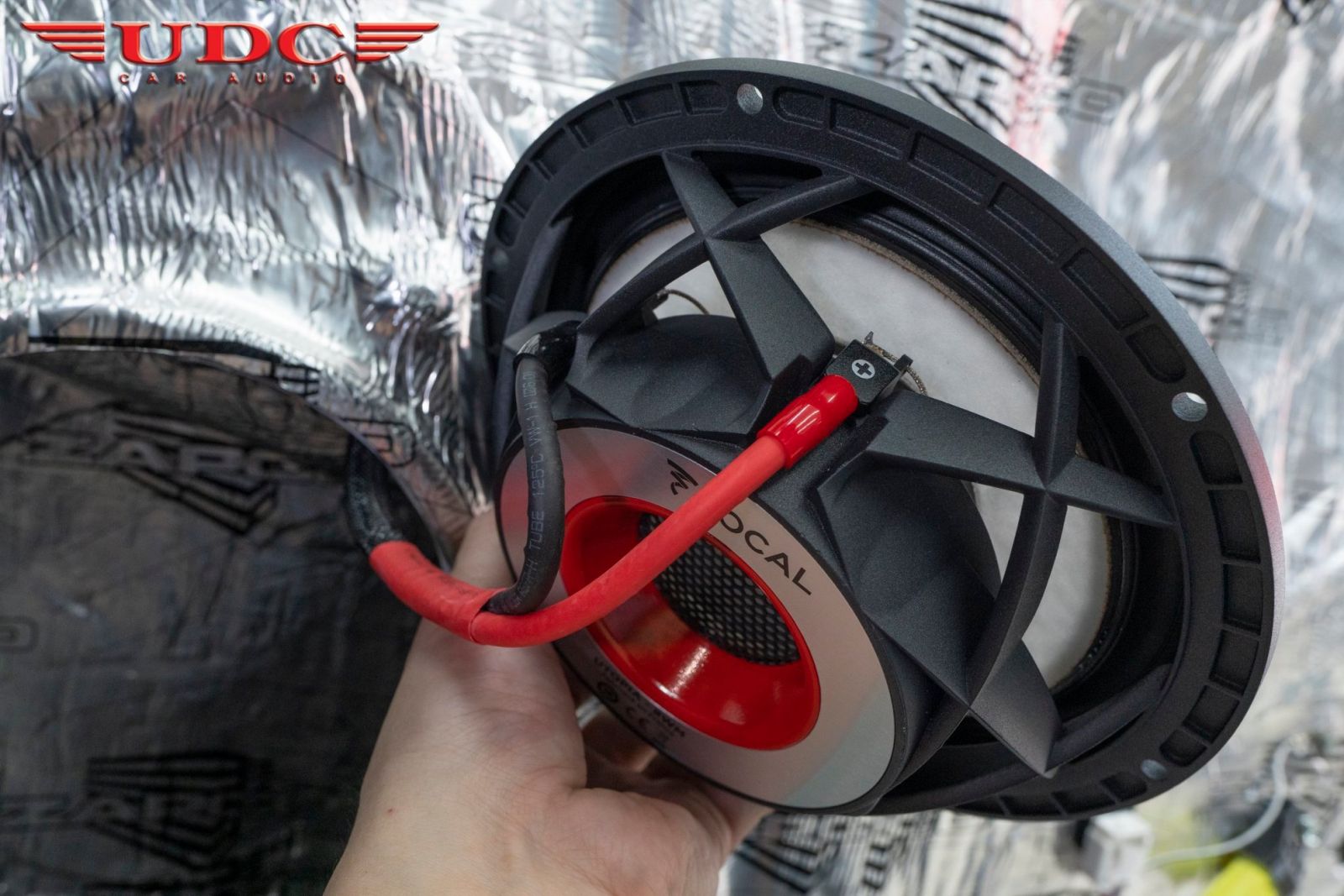

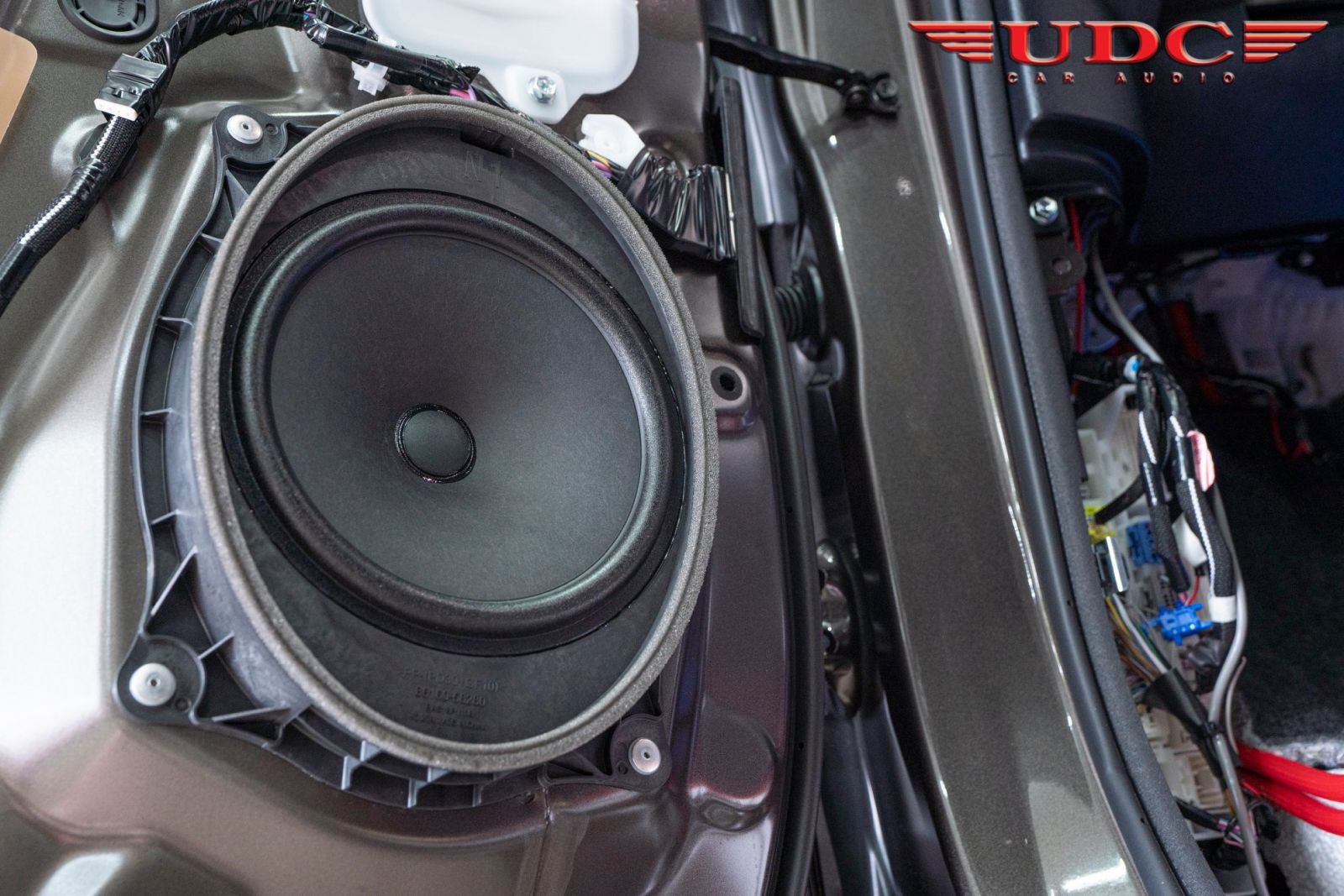

งานติดตั้งลำโพง MIDBASS (8") ของ  FOCAL UTOPIA M 8WM  ของประตูหน้าด้านซ้าย  TOYOTA ALPHARD

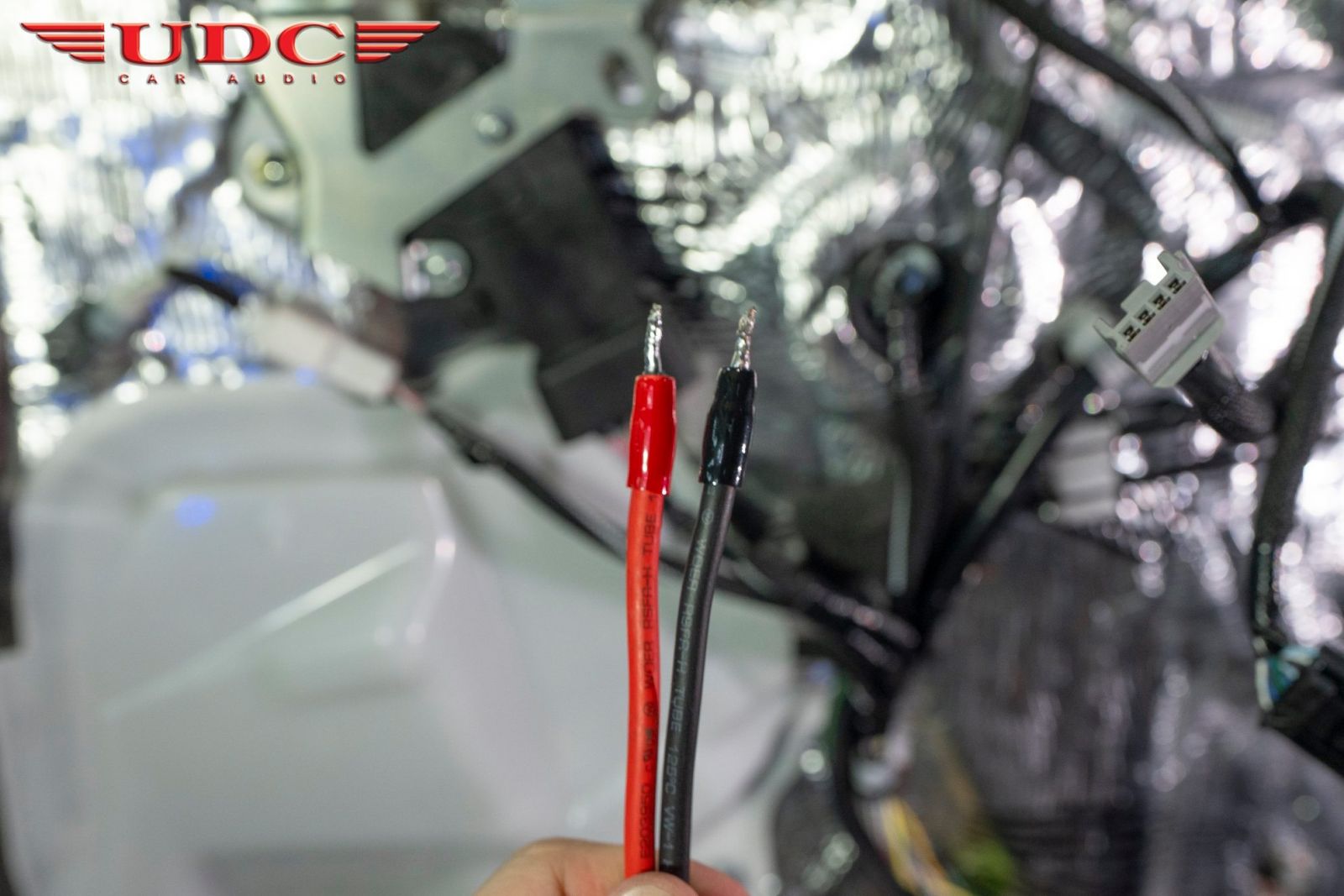

คันนี้มาให้ชมกันต่อนะครับ โดยทำการบัดกรีด้วยตะกั่วเงิน TCHERNOV SFS/AG Super Flux Silver Solder


เข้าที่ขั้วลำโพงและใส่ปลอกหุ้มสายที่ขั้วลำโพงเพื่อป้องกันชุดสายและแยกประเภทสายด้วยสีเพื่อง่ายต่อการซ่อมบำรุง


อีกทั้งยังทำการยึดน็อตที่ลำโพงให้ครบทุกจุด เพื่อให้ได้ความมั่นคงแข็งแรงและความแนบสนิทของลำโพง


และฐานรองลำโพงเพื่อให้ลม ที่ลอดออกมานั้นเกิดขึ้นได้น้อยที่สุด ขั้นตอนเล็กๆน้อยๆที่เราใส่ใจครับ

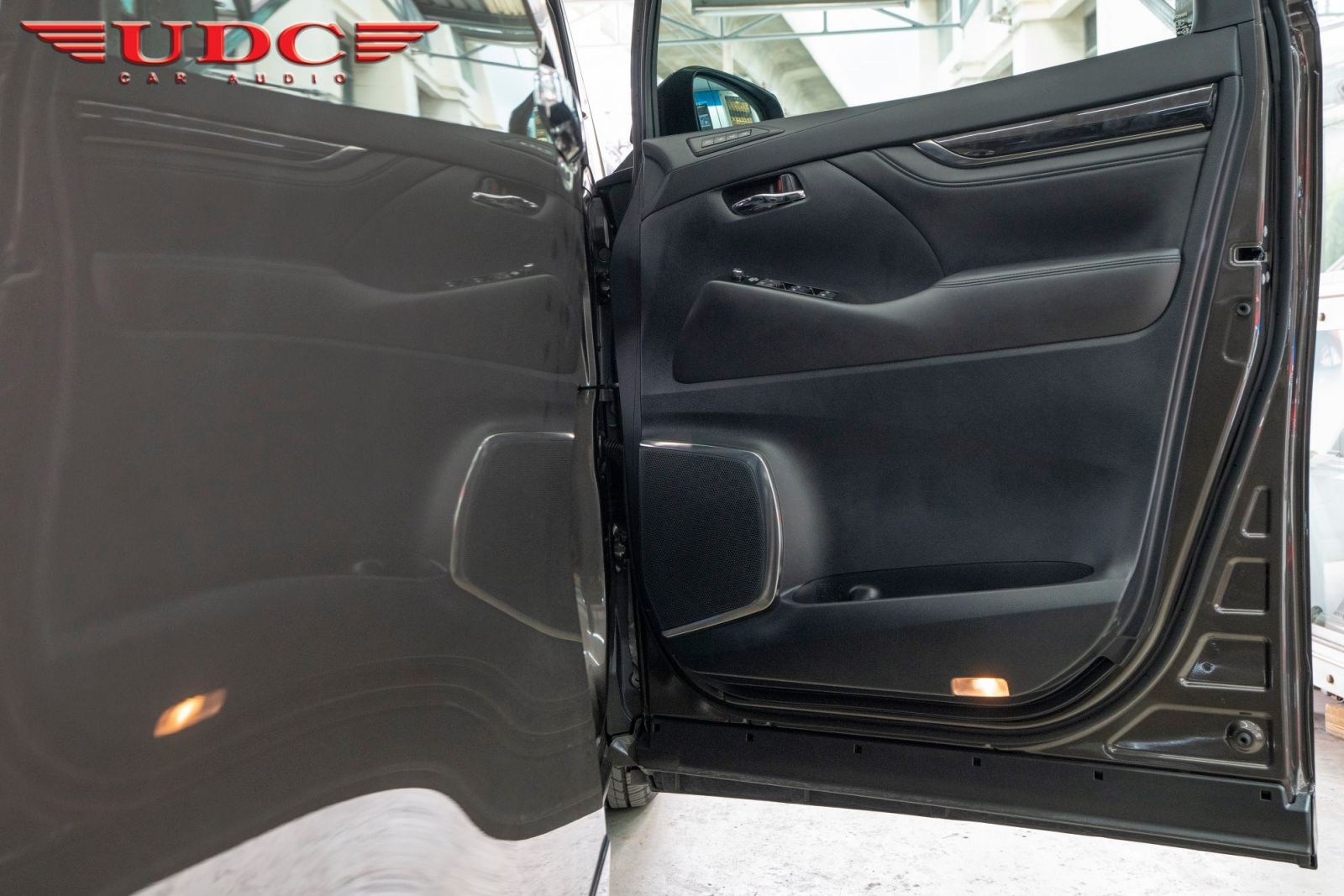

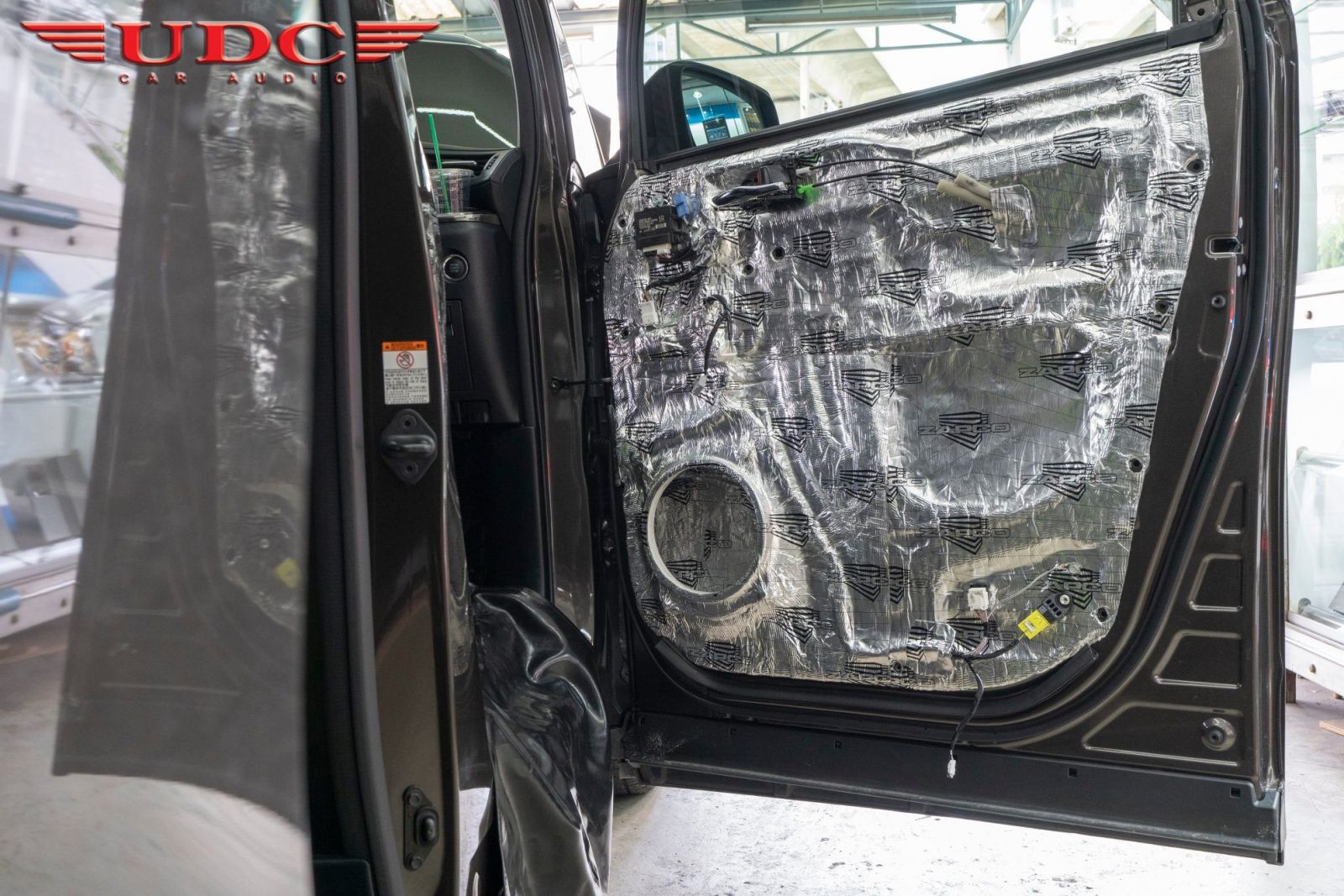

มาต่อกับงานติดตั้ง SOUND DAMPING ที่แผงประตูหน้ารถด้านหน้าขวากันครับ


สำหรับงาน Damp ที่แผงประตูหน้าซ้ายของ TOYOTA ALPHARD คันนี้ ด้วยแผ่น Damp ZAPCO ที่ Damp


ทั้งด้านในและด้านนอก ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp


แนบสนิทจนขึ้นเป็นโครงสร้างเหล็กของตัวรถ และในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น


ทำให้สามารถ ลดเสียงรบกวนต่างๆ ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆ ของเสียงเพลงในรถมากขึ้น















ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp ให้แนบสนิทจนขึ้นเป็นโครงสร้างเหล็ก

ของตัวรถ โดยในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น ทำให้สามารถ ลดเสียงรบกวนต่างๆ

ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆของเสียงเพลงในรถมากขึ้น และยังสามารถ ลดความร้อนภายใน

ห้องโดยสาร เพิ่มความสุขขณะทำการขับขี่และการได้ยินคลื่นความถี่ต่างๆได้ดีมากขึ้น พร้อมกับเทคนิคเฉพาะในงาน DAMP

จากทางเราครับ













ฐานรองลำโพง ZENISS ZClu8 อีกหนึ่งอุปกรณ์ที่เราเน้นเป็นพิเศษลำหรับฐานรองลำโพง แบบกันน้ำกันเชื้อรา ไม่ติดไฟ

และซับเสียง ทั้งยังมีน้ำหนักเบาและไม่บวมน้ำ ติดตั้งเข้า กับช่องยึดน็อตเดิมของตัวรถ ไม่มีการเจาะตัวรถใหม่ทั้งสิ้นครับ

โดยข้อดีของฐานรองลำโพง ZENISS ZClu8 จะมีดังนี้ครับ



1. มีคุณสมบัติกันความชื้น กันเชื้อรา ไม่ดูดซับน้ำ และยังลดแรงกระแทกได้อย่างดี

2. มีคุณสมบัติในการเก็บเสียง ดูดเสียง กันความร้อน และเก็บความร้อนได้

3. มีน้ำหนักเบา แต่มีความหนาแน่นประมาณ 0.55 – 0.66 g/cm3

4. ไม่ก่อให้เกิดเชื้อไฟ ไม่เป็นตัวนำไฟ

5. มีความคงทนต่อสารเคมี กรดแก่ และเบสแก่

6. อายุการใช้งานที่ยืนนาน

5. ลดการใช้ไม้ ช่วยรักษาสิ่งแวดล้อม

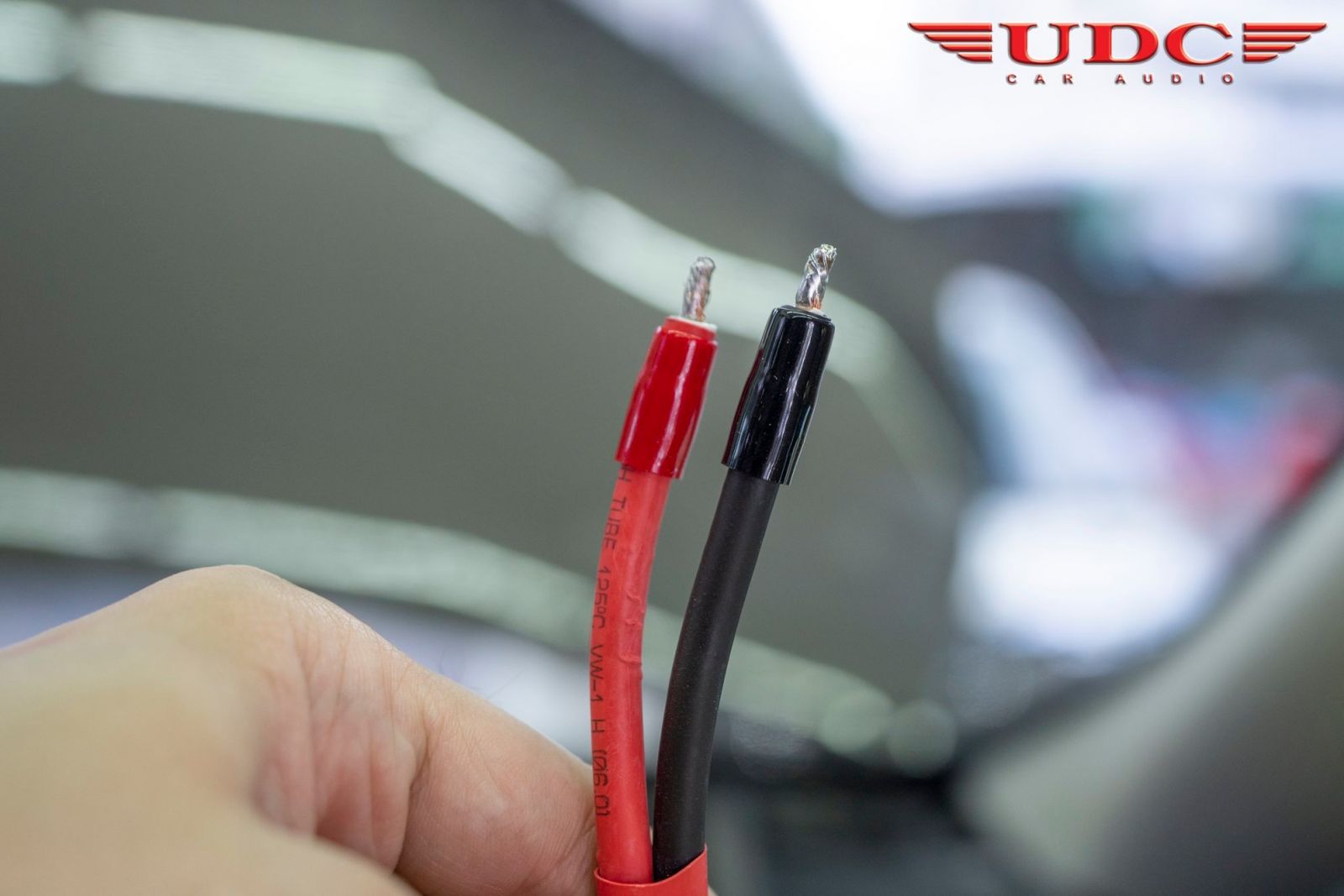

TCHERNOV SFS/AG Super Flux Silver Solder

อีกหนึ่งสิ่งที่ทางเราไม่เคยมองข้ามในเรื่องของ การบัดกรีเข้าอุปกรณ์ต่างๆ จะทำการบัดกรีอุปกรณ์ทั้งระบบด้วยตะกั่วเงิน

TCHERNOV SFS/AG Super Flux Silver Solder for Audio เพื่อให้แนวเสียงที่คงเดิม ไม่เปลี่ยนแปลงคาเร็กเตอร์


ของสาย TCHERNOV ที่ติดตั้งเข้าไปในระบบครับ

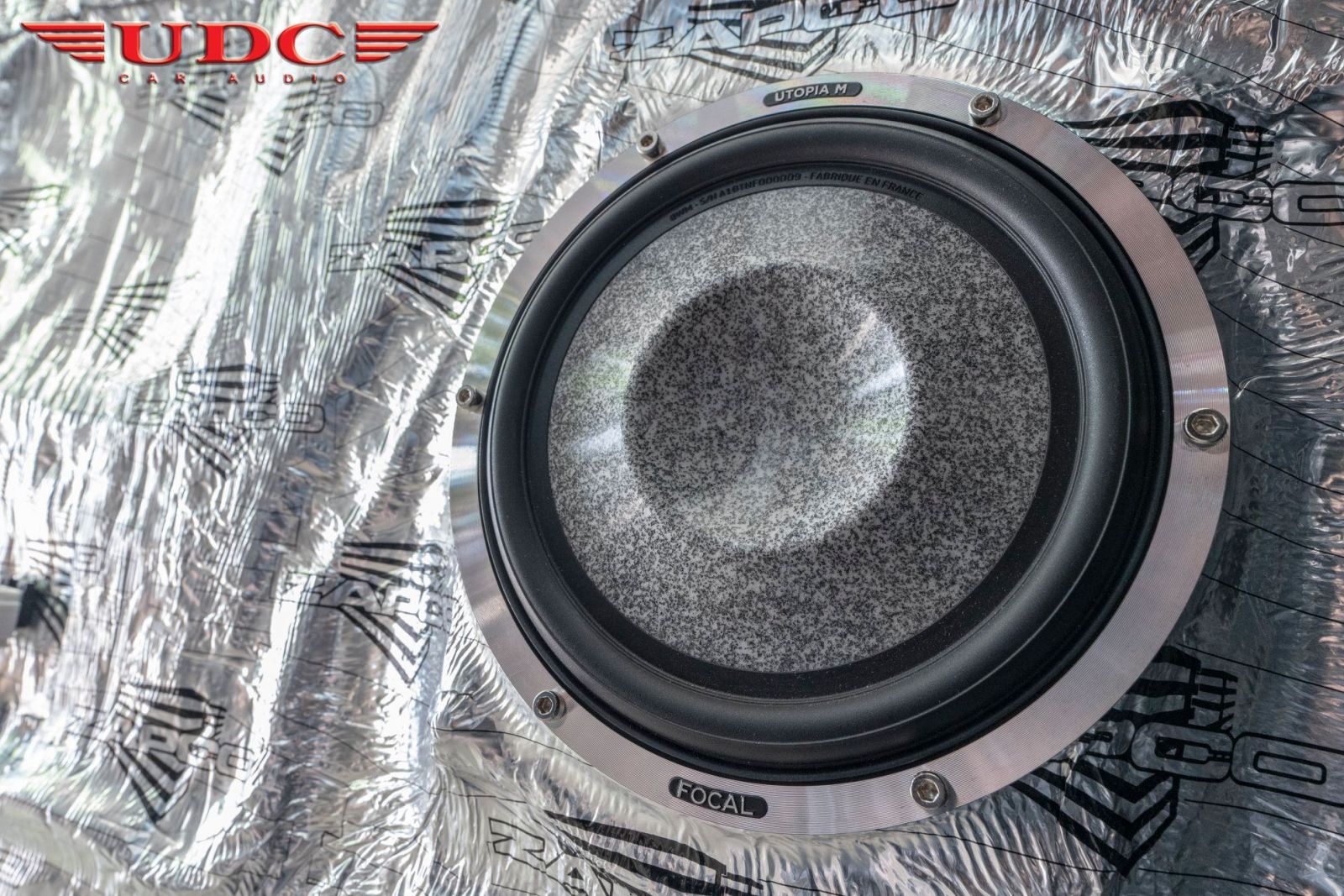

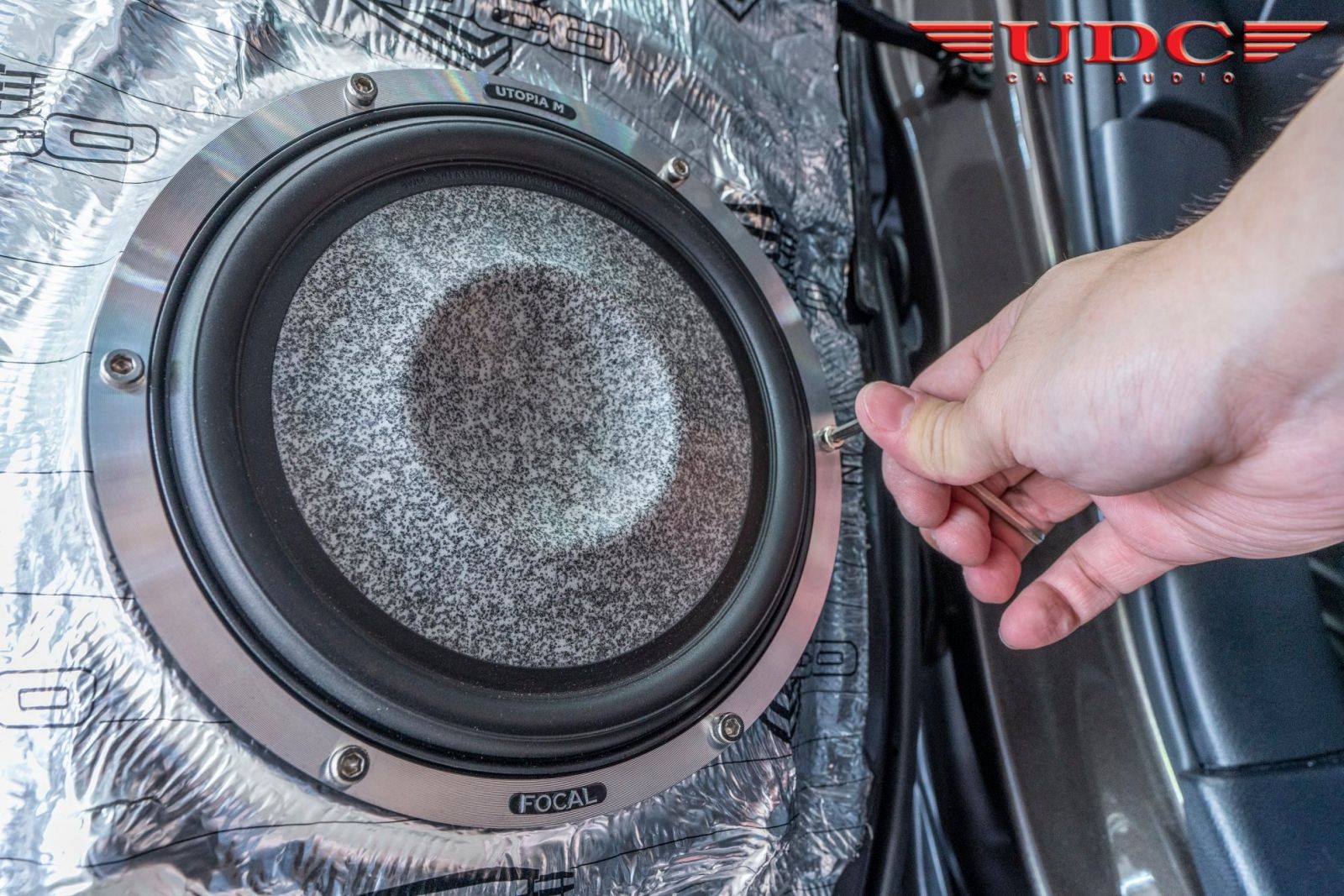

งานติดตั้งลำโพง MIDBASS (8") ของ  FOCAL UTOPIA M 8WM  ของประตูหน้าด้านซ้าย  TOYOTA ALPHARD


คันนี้มาให้ชมกันต่อนะครับ โดยทำการบัดกรีด้วยตะกั่วเงิน TCHERNOV SFS/AG Super Flux Silver Solder


เข้าที่ขั้วลำโพงและใส่ปลอกหุ้มสายที่ขั้วลำโพงเพื่อป้องกันชุดสายและแยกประเภทสายด้วยสีเพื่อง่ายต่อการซ่อมบำรุง


อีกทั้งยังทำการยึดน็อตที่ลำโพงให้ครบทุกจุด เพื่อให้ได้ความมั่นคงแข็งแรงและความแนบสนิทของลำโพง


และฐานรองลำโพงเพื่อให้ลม ที่ลอดออกมานั้นเกิดขึ้นได้น้อยที่สุด ขั้นตอนเล็กๆน้อยๆที่เราใส่ใจครับ

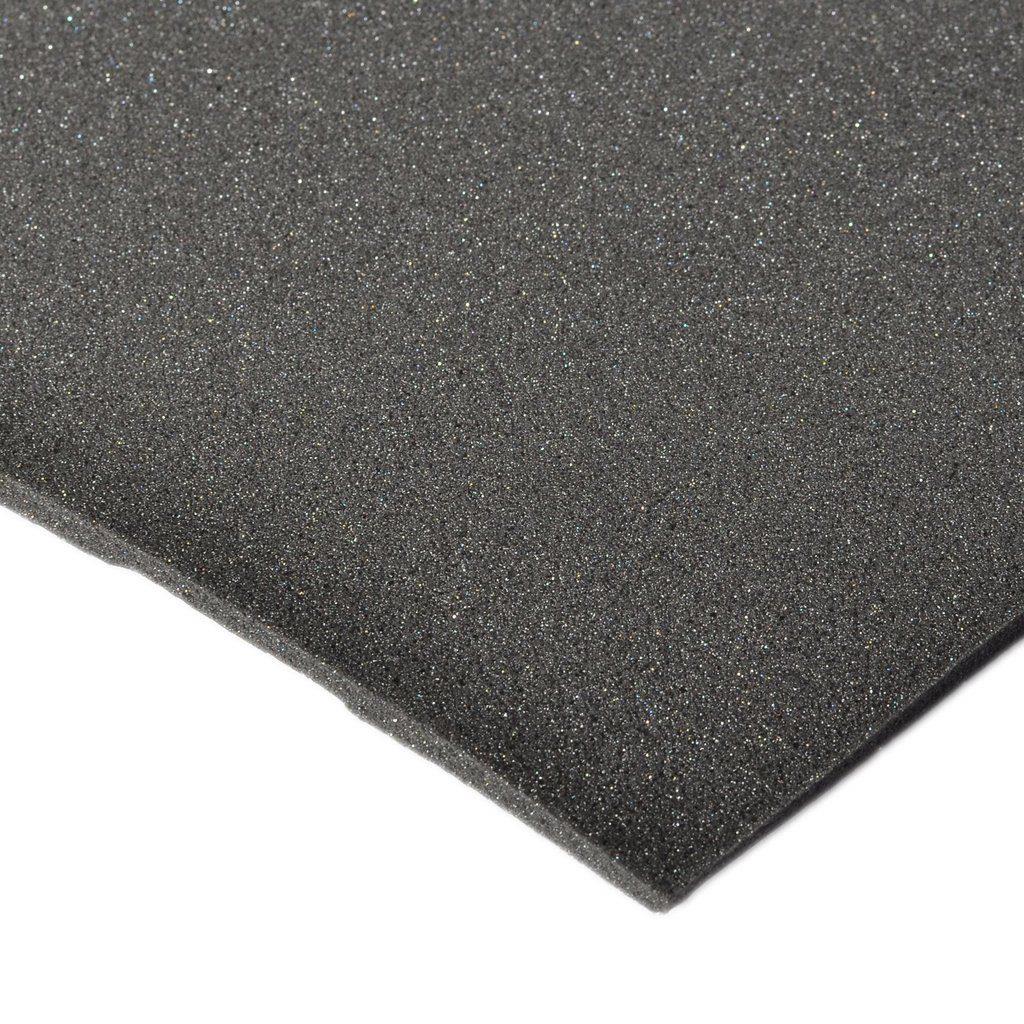

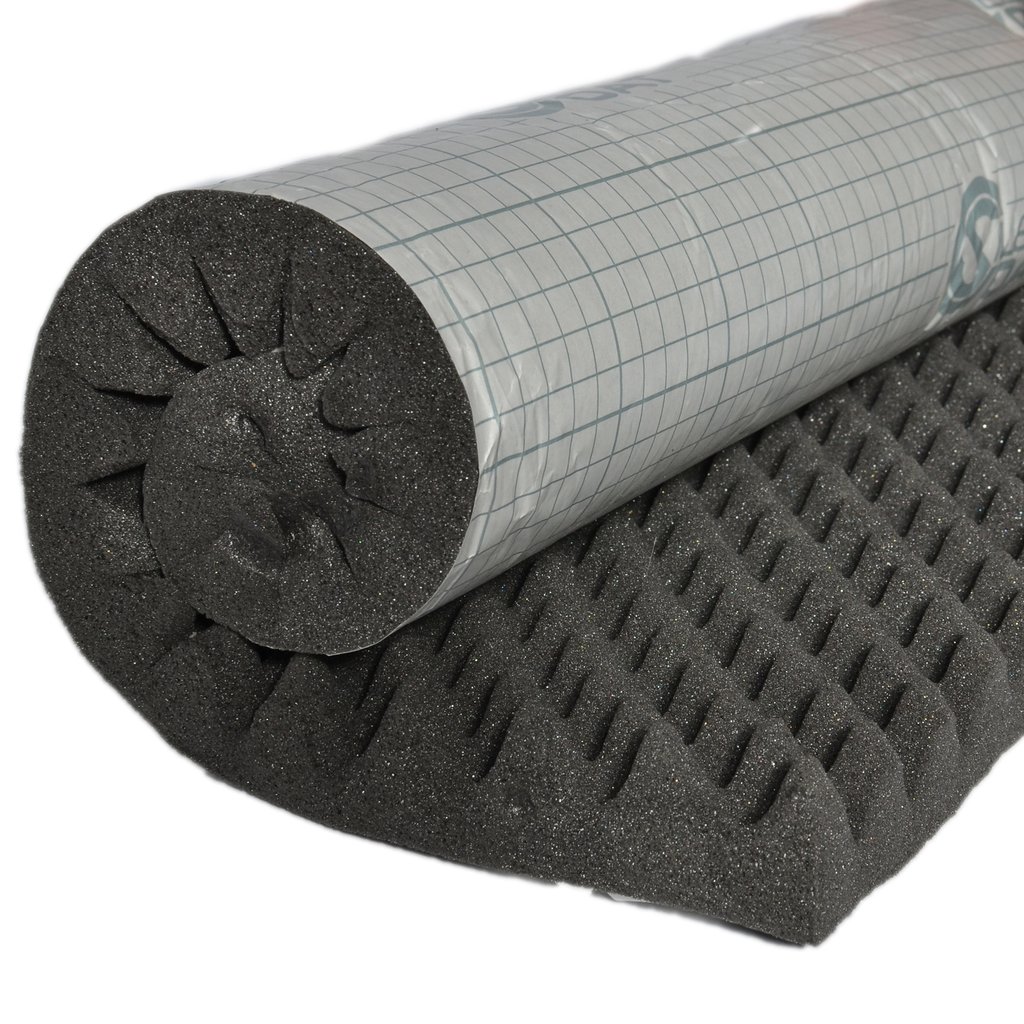

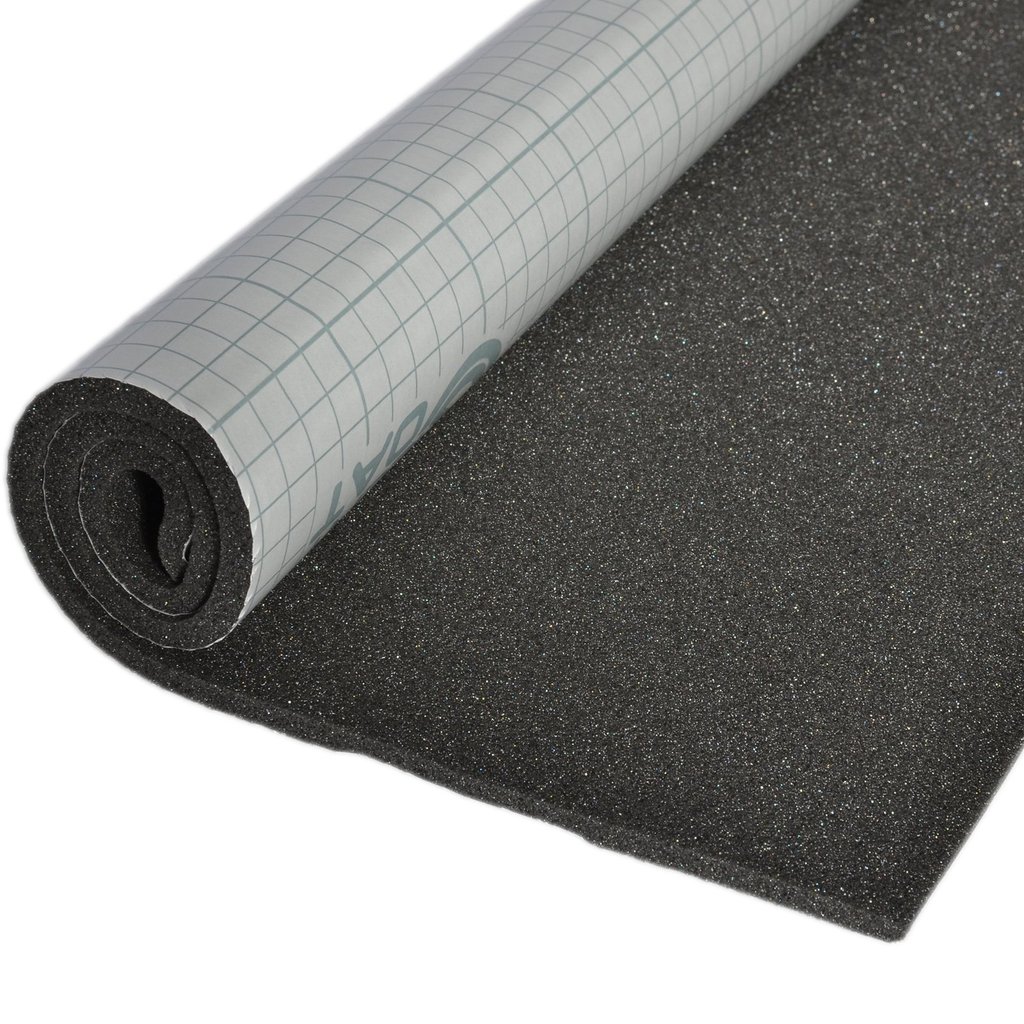

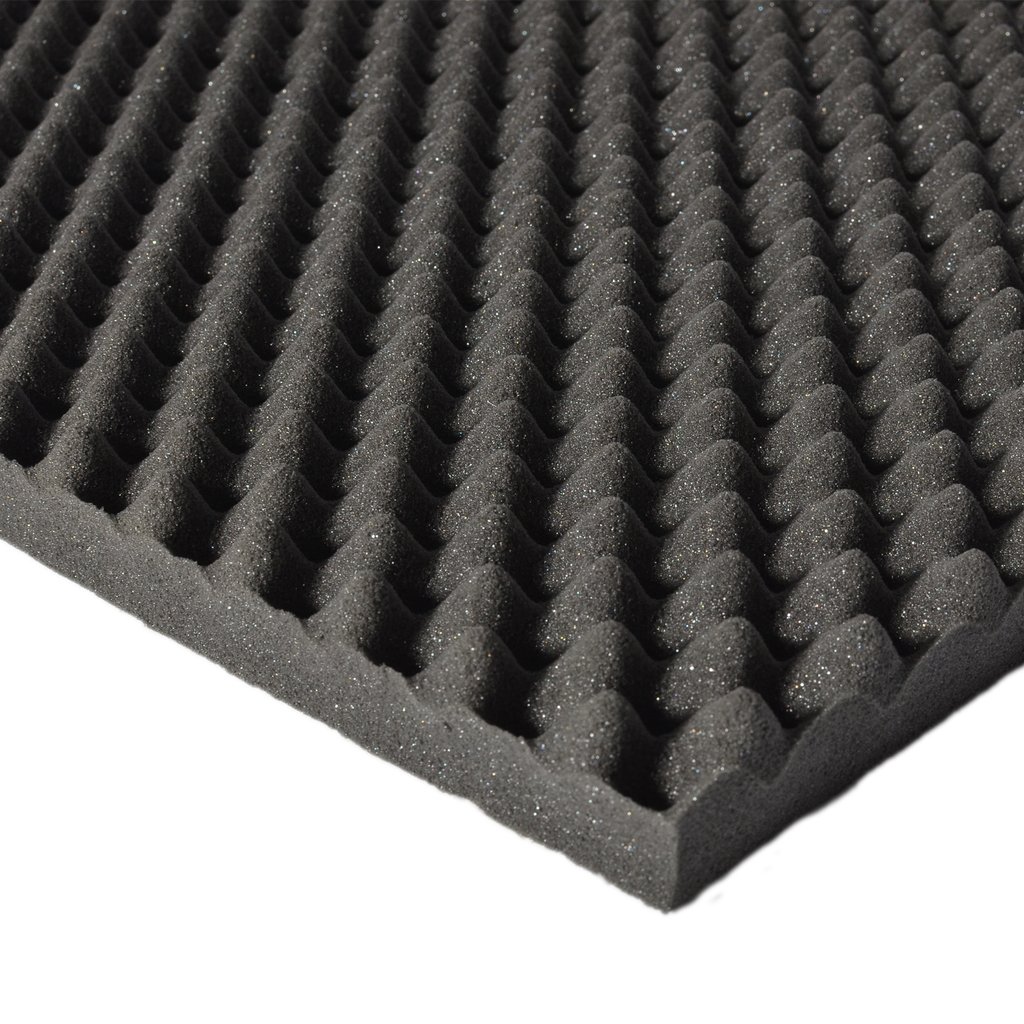

SILENT COAT - High Quality Automotive Sound Proofing


วัสดุอีกชนิดหนึ่งที่สำคัญเป็นอันดับต้นๆในการแดมป์ก็คือ "Sound Absorber" เนื่องจาก วัสดุชนิดนี้จะทำหน้าที่ซับเสียงต่างๆ
จากภายนอกและเสียงสะท้อนจากภายใน Made in LATVIA 100% วัสดุที่มีคุณภาพจะทำการซับเสียง เพื่อลดการสั่น
และการกระพือของชิ้นส่วนต่างๆภายในเมื่อลำโพงทำงาน และยังเป็น Non-Toxic เมื่อแผ่นแดมป์โดนความร้อนทำให้
กาวเกิดการระเหยซึ่งทำให้เป็นอันตราย และยังมีโครงสร้างแบบพิเศษ (Unique semi open cells) ที่ออกแบบมา
เพื่อให้กักเก็บเสียงและซับเสียงได้ดีเยี่ยม โดยจะมีขนาดความหนาตามนี้ครับ


- Silent Coat Absorber 7 mm
- Silent Coat Absorber 15 mm
- Silent Coat Absorber 35 mm

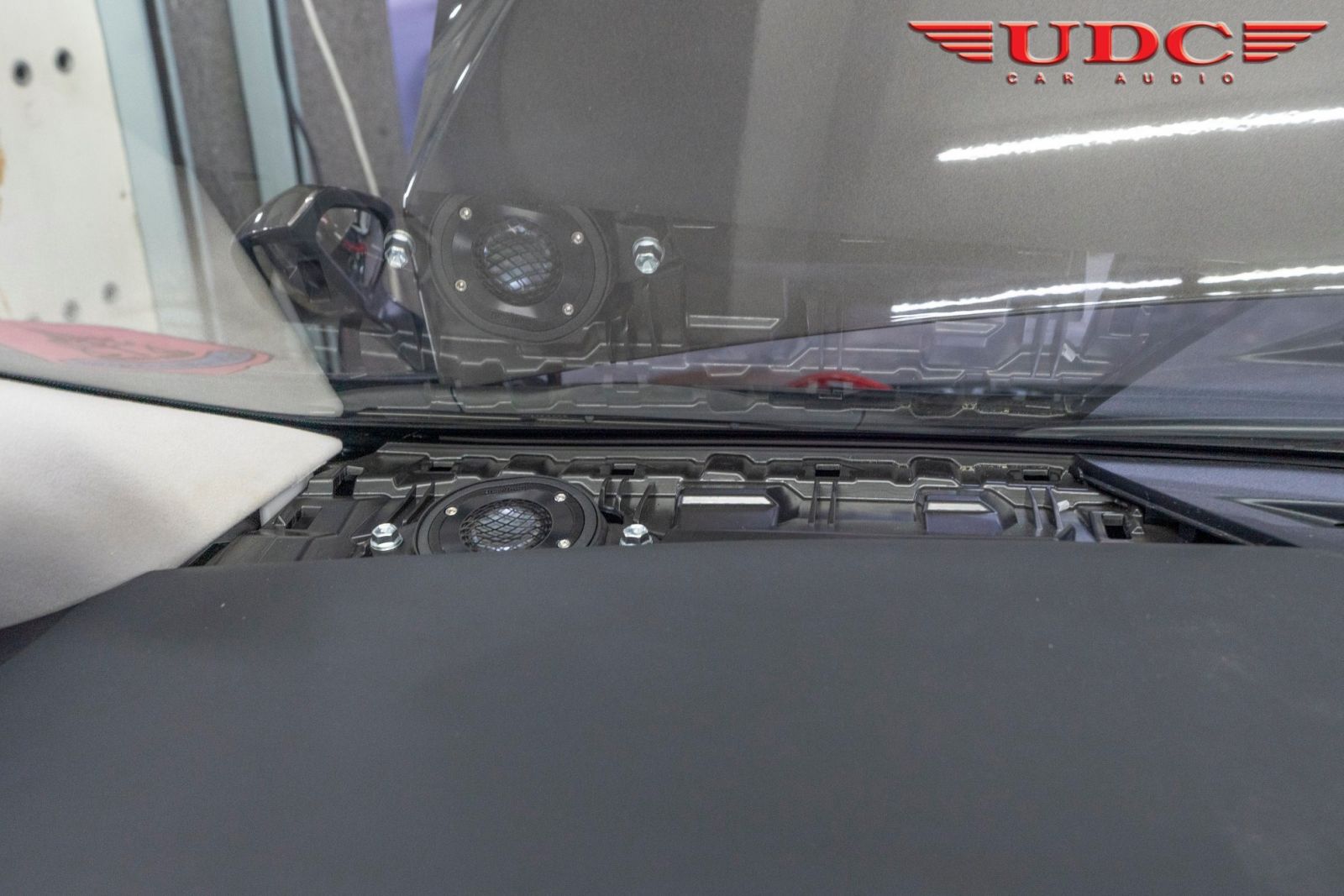

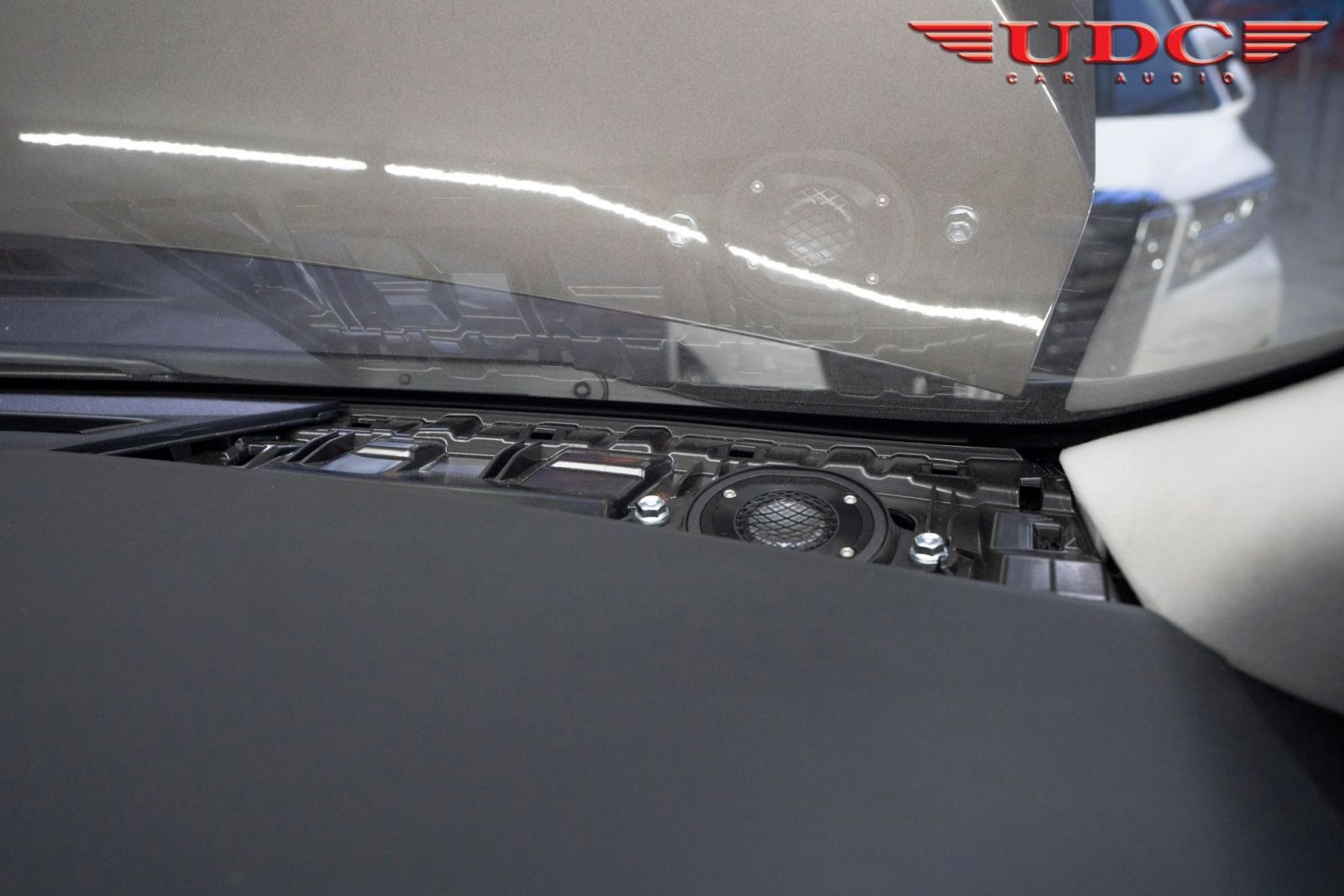

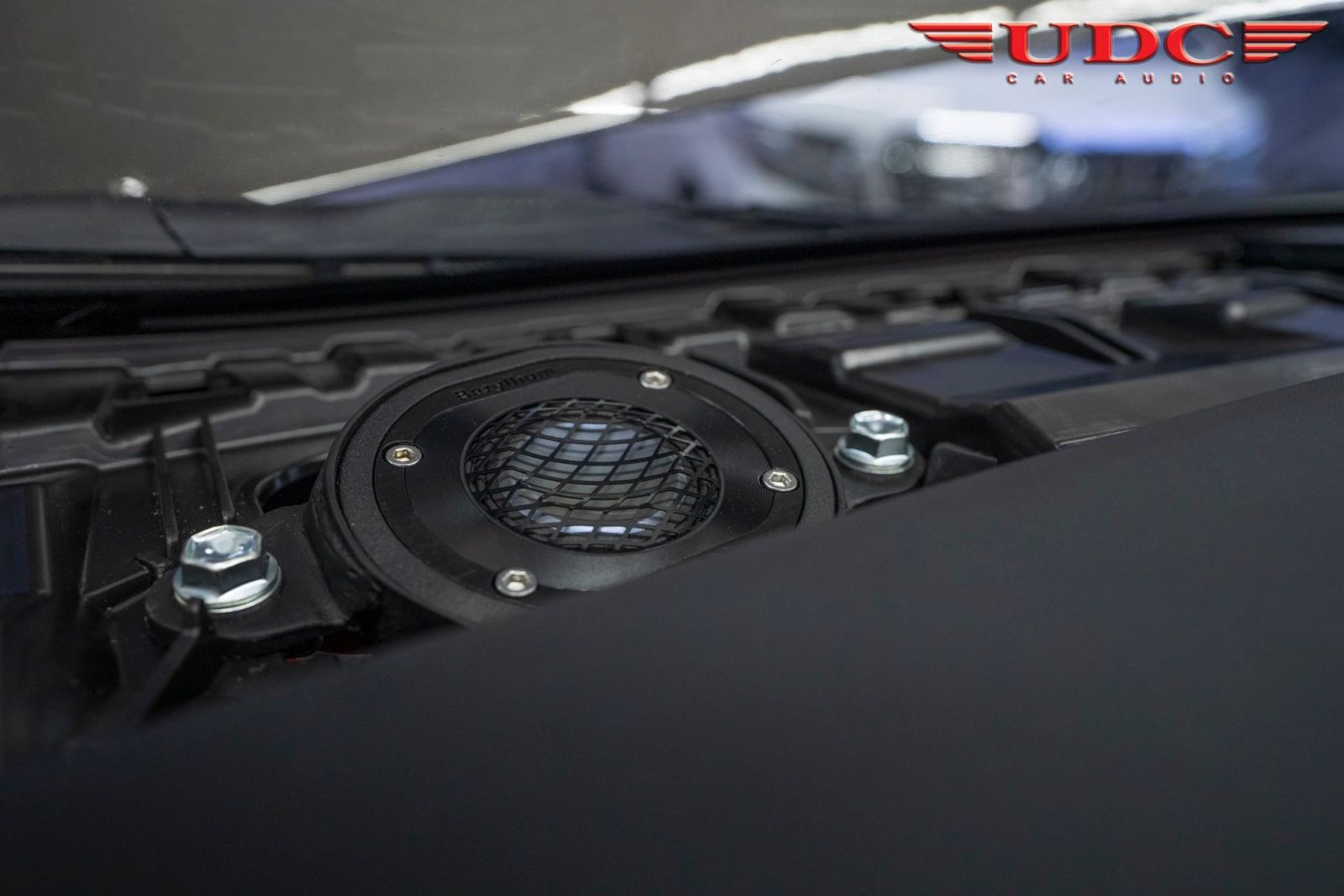

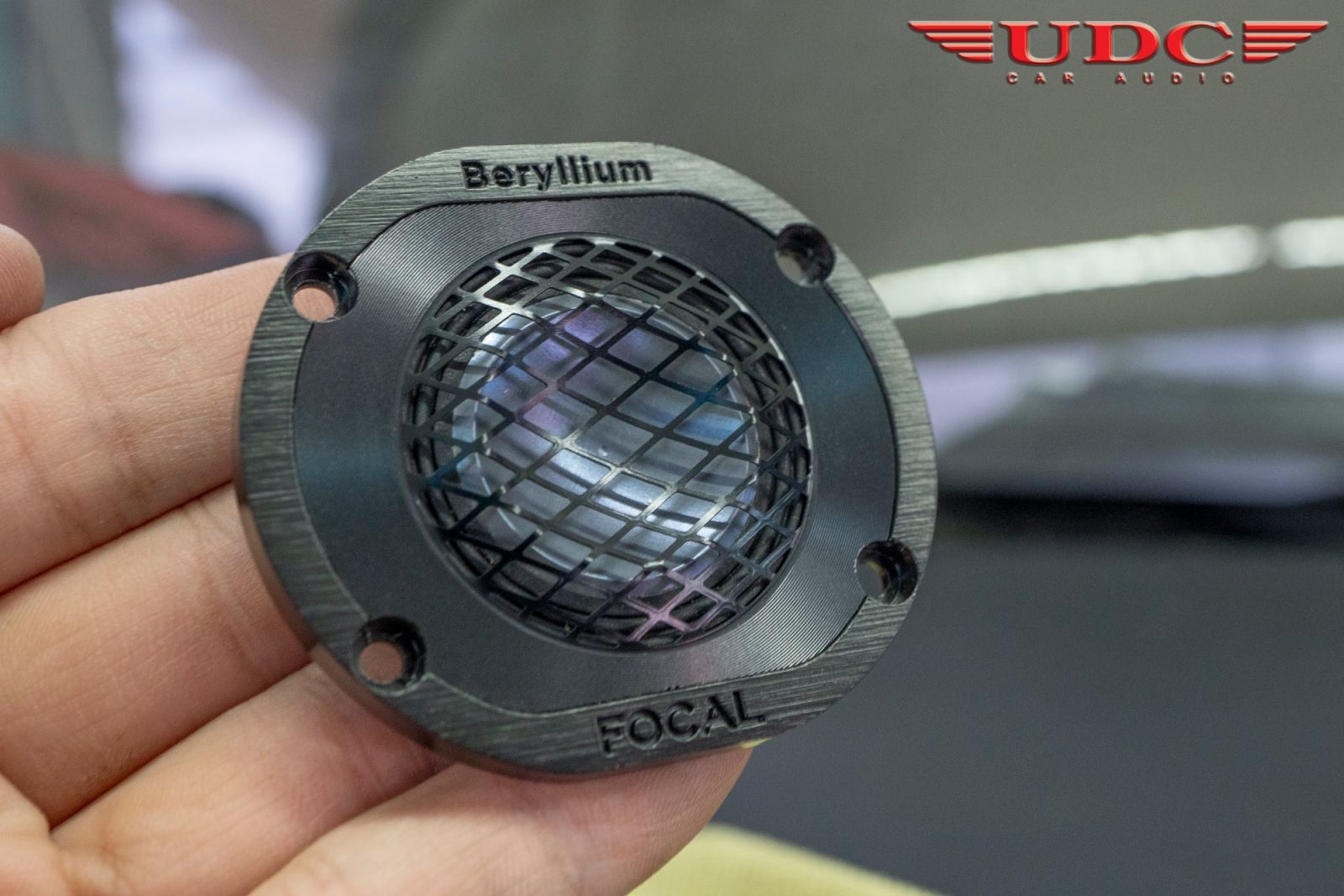

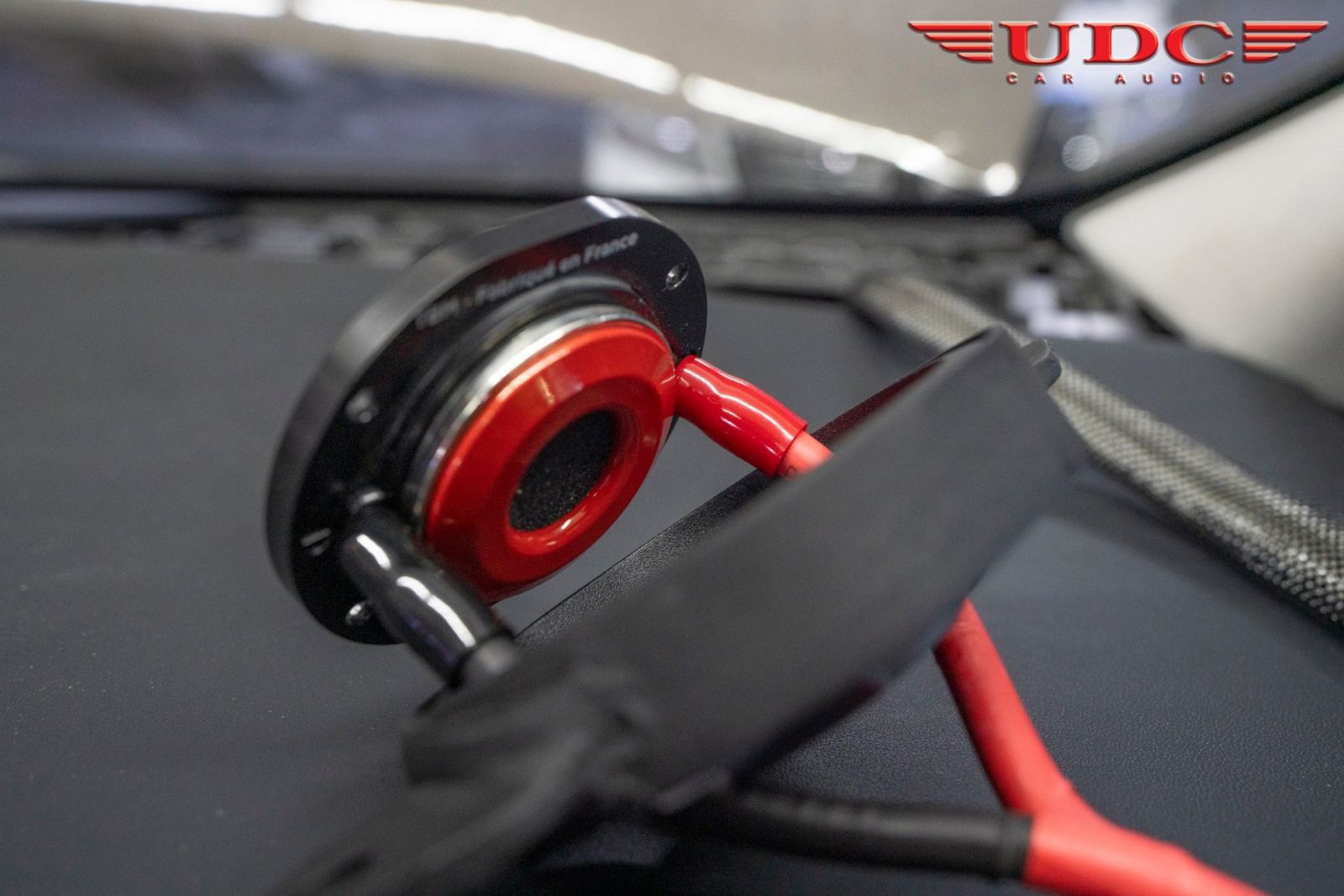

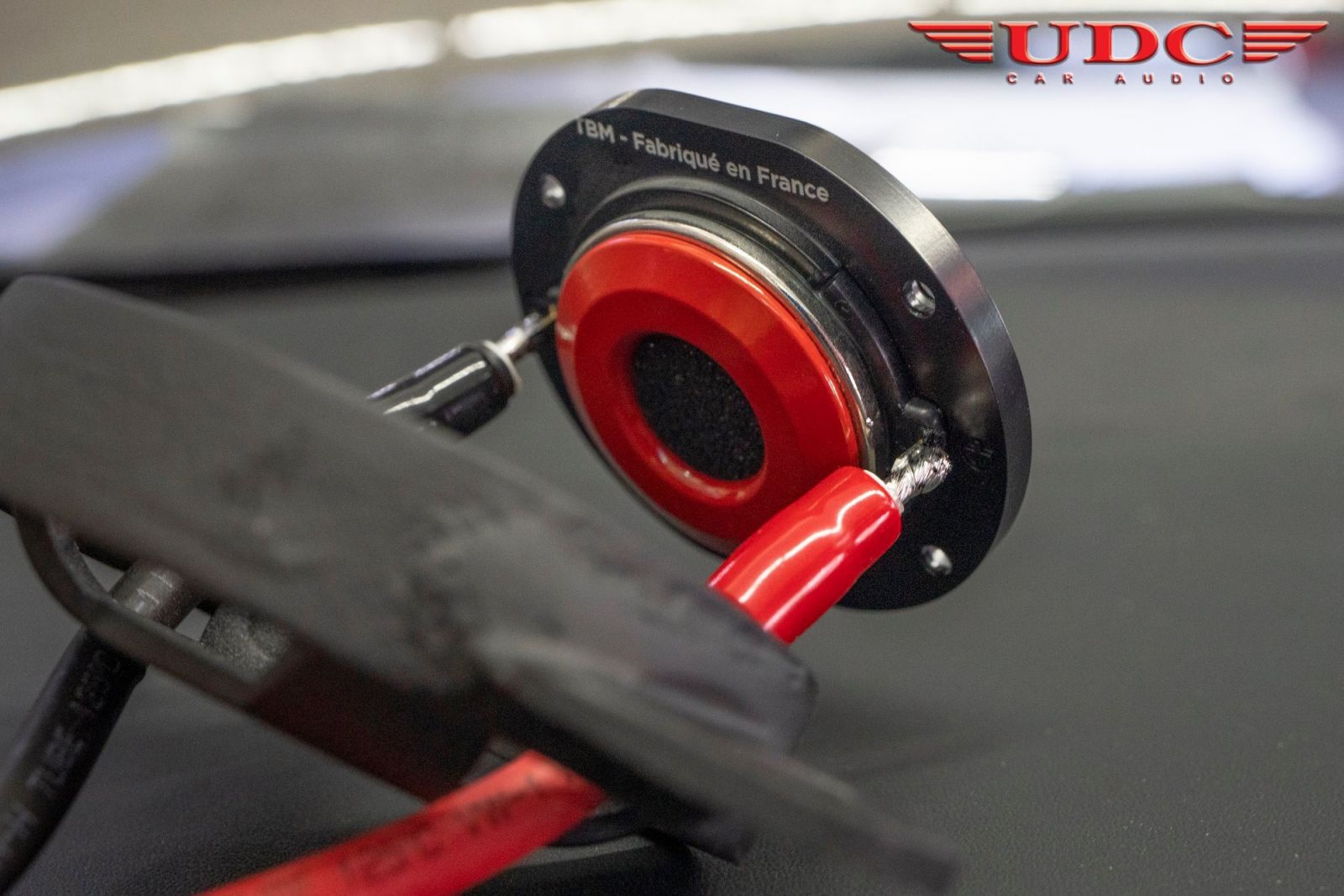

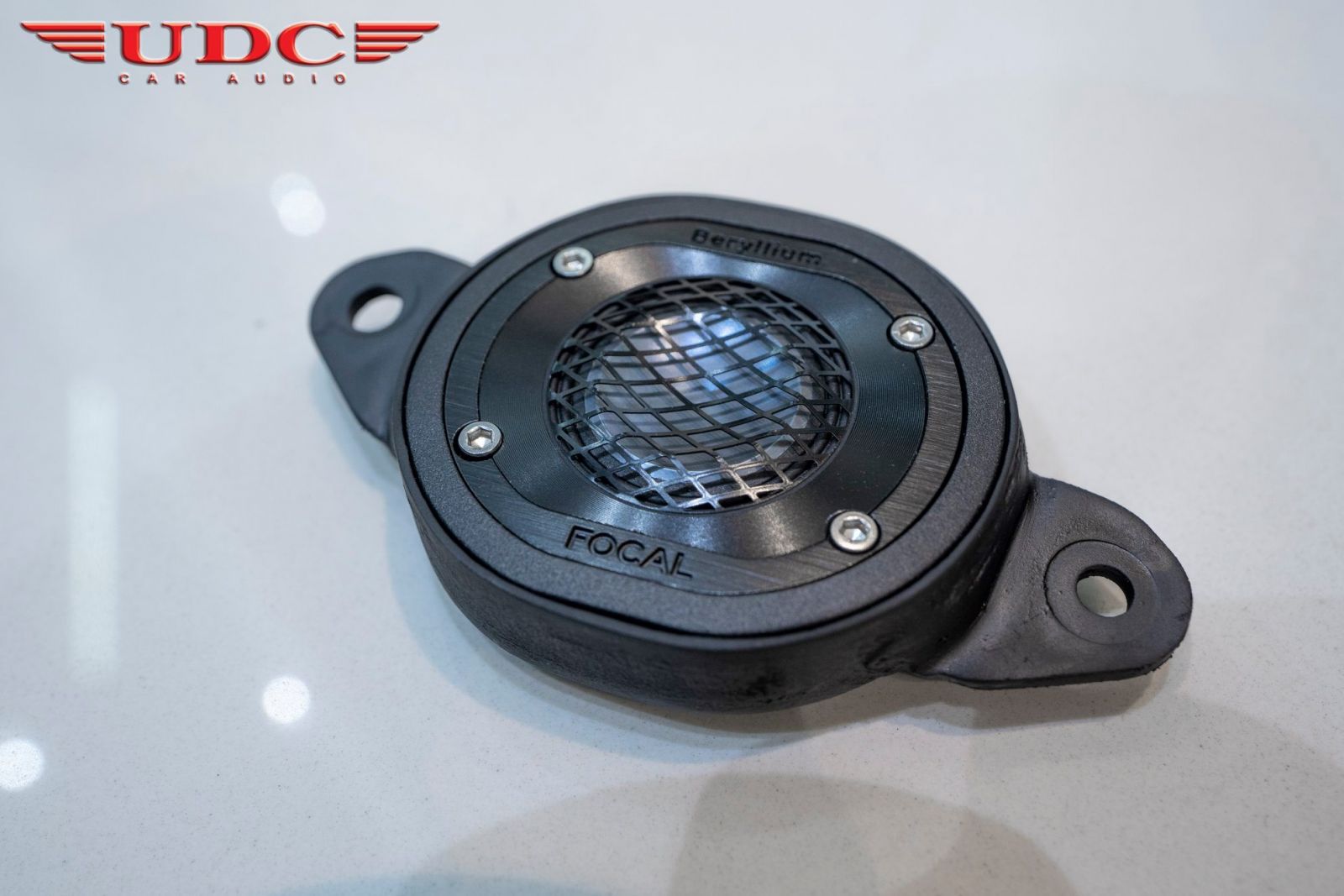

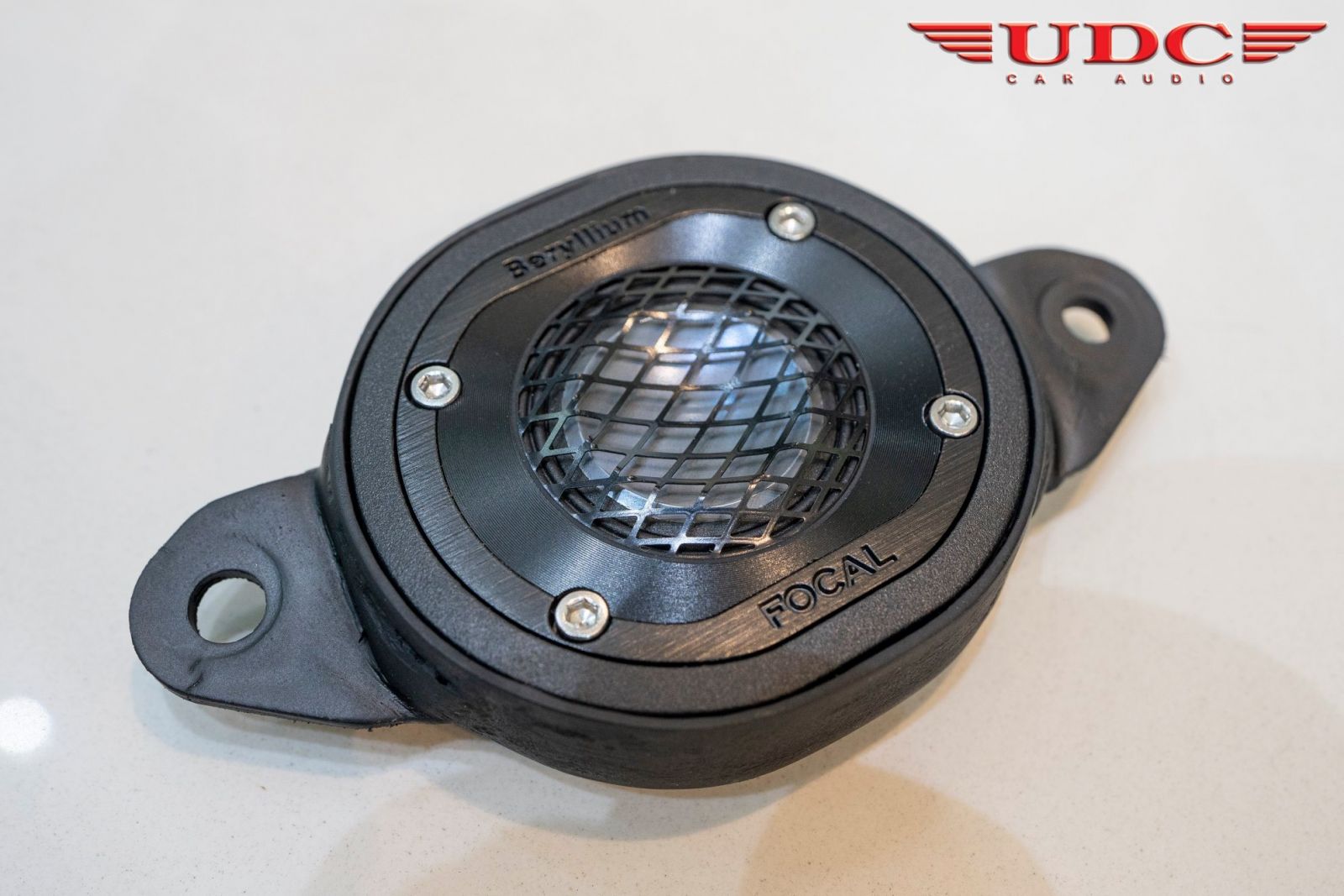

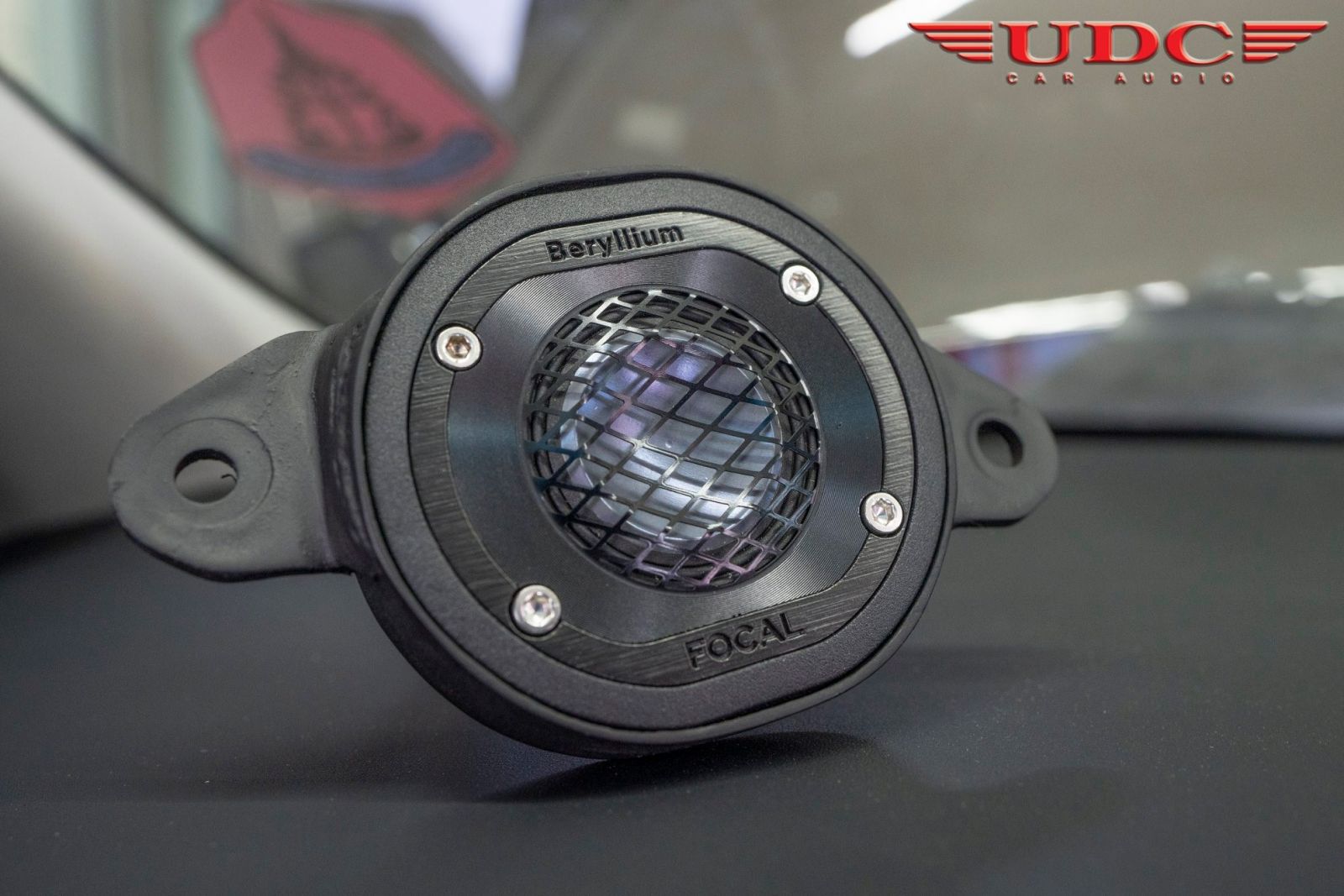

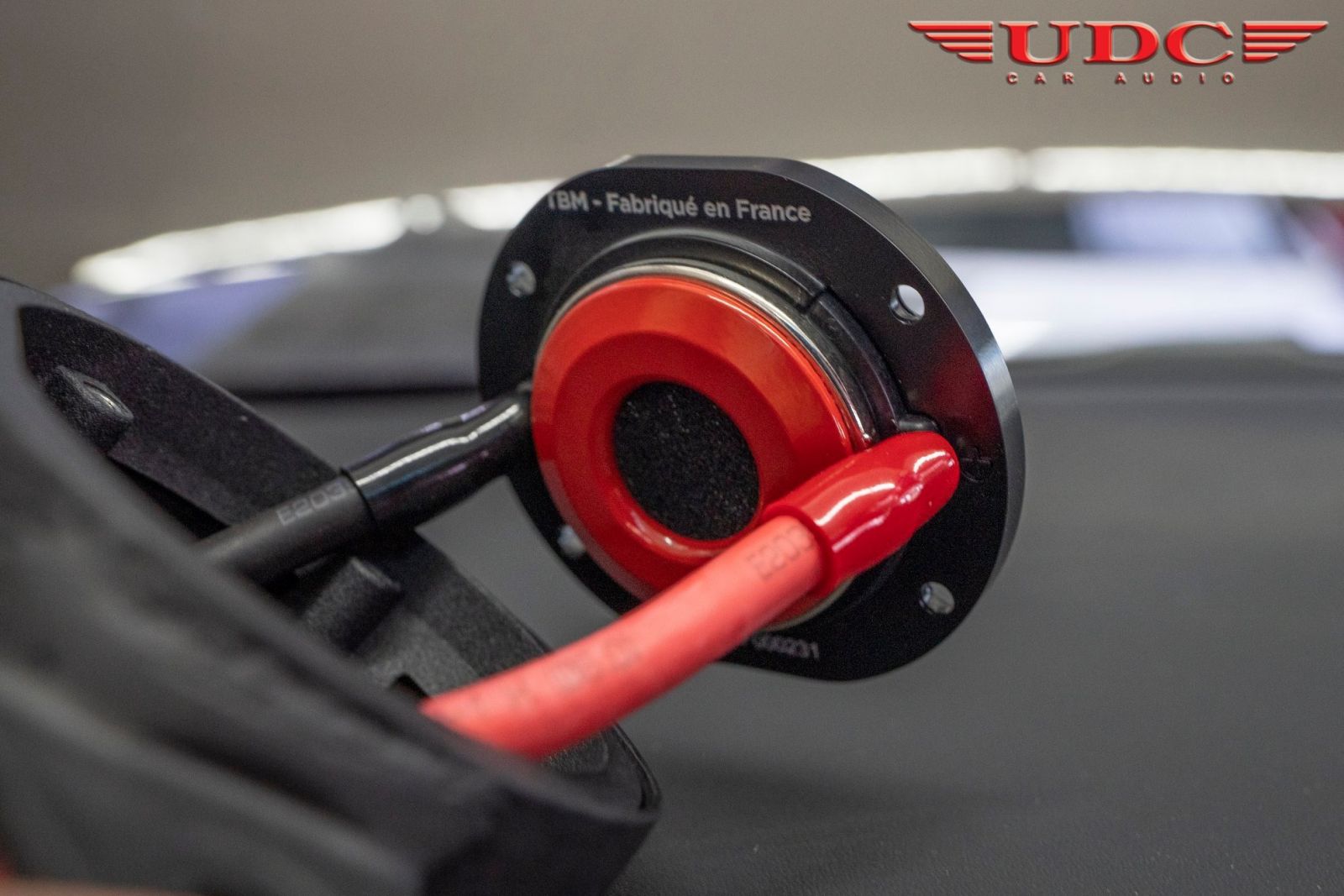

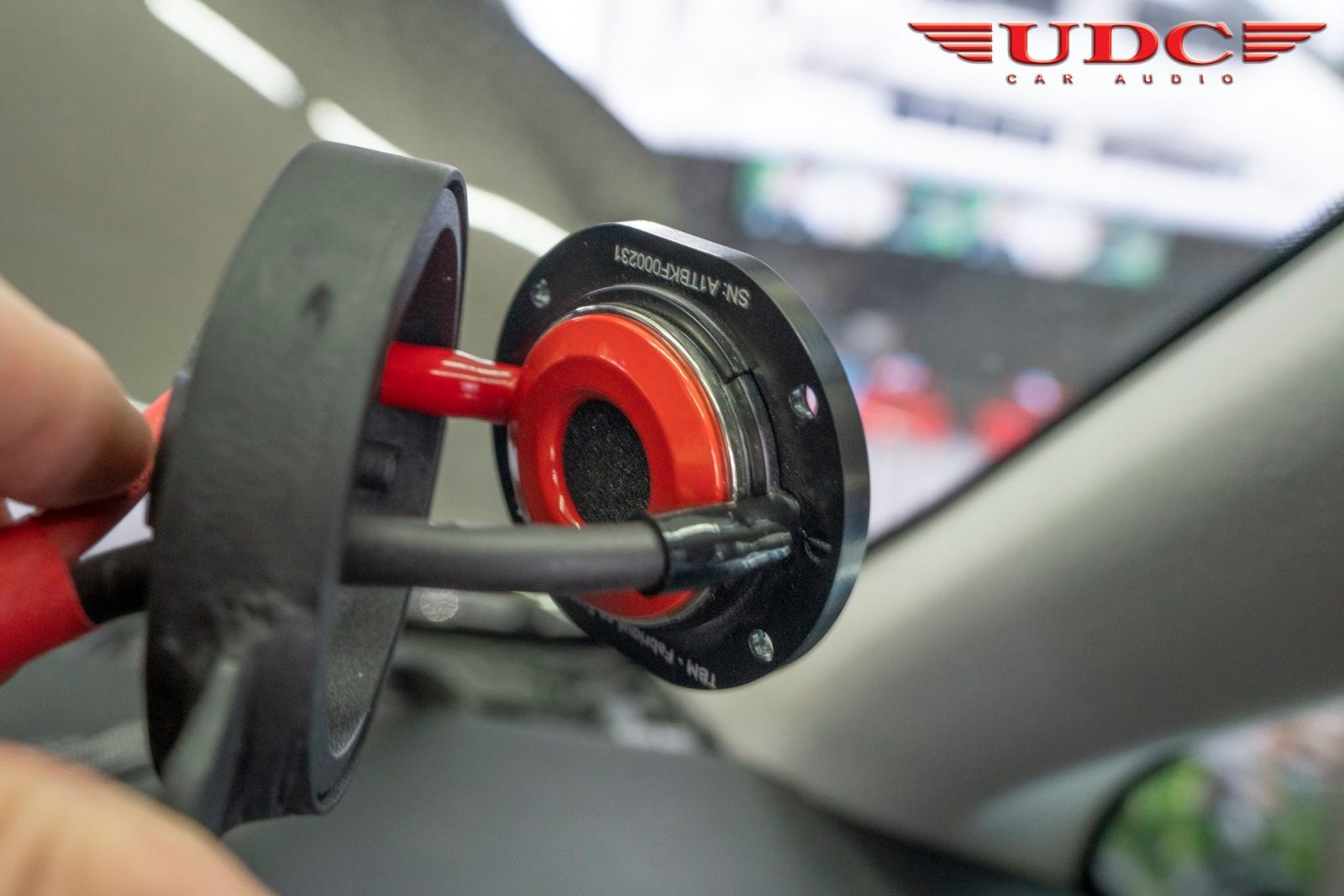

งานติดตั้ง FOCAL UTOPIA M TBM เข้าที่ช่องเดิมของตัวรถ โดยใช้ฐานรองลำโพงที่ออกแบบมาให้เข้ารูปเข้าที่
ตำแหน่งเดิม พร้อมกับทำให้ฐานลำโพงนั้นมีมุมองศาเอียงอีก 15 องศาเพิ่มเติม เพื่อทำให้เวทีเสียงนั้นสูงขึ้น
ให้เสียงที่ได้รับฟังนั้นสมบูรณ์แบบที่สุดโดยไม่ตัดเจาะครับ

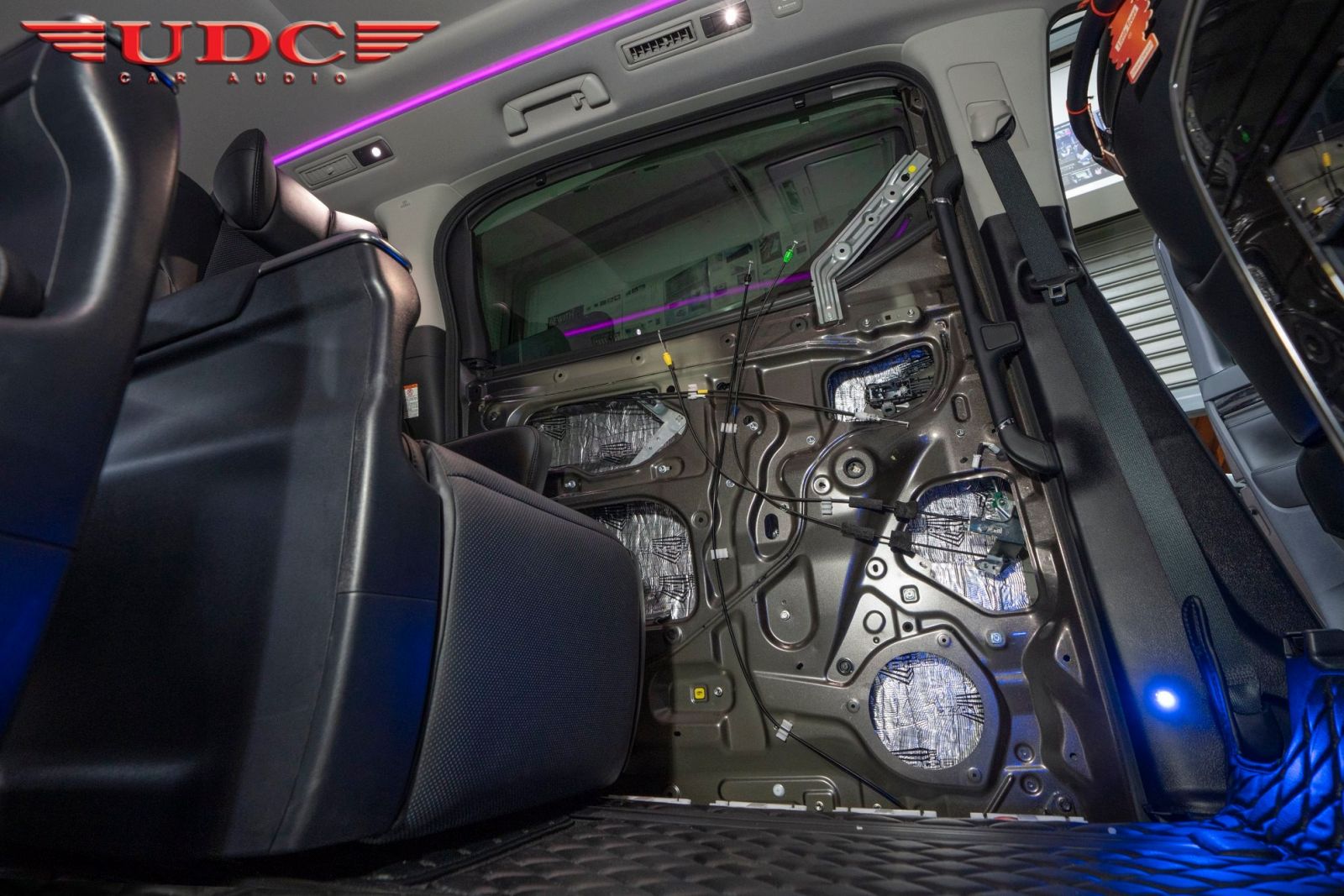

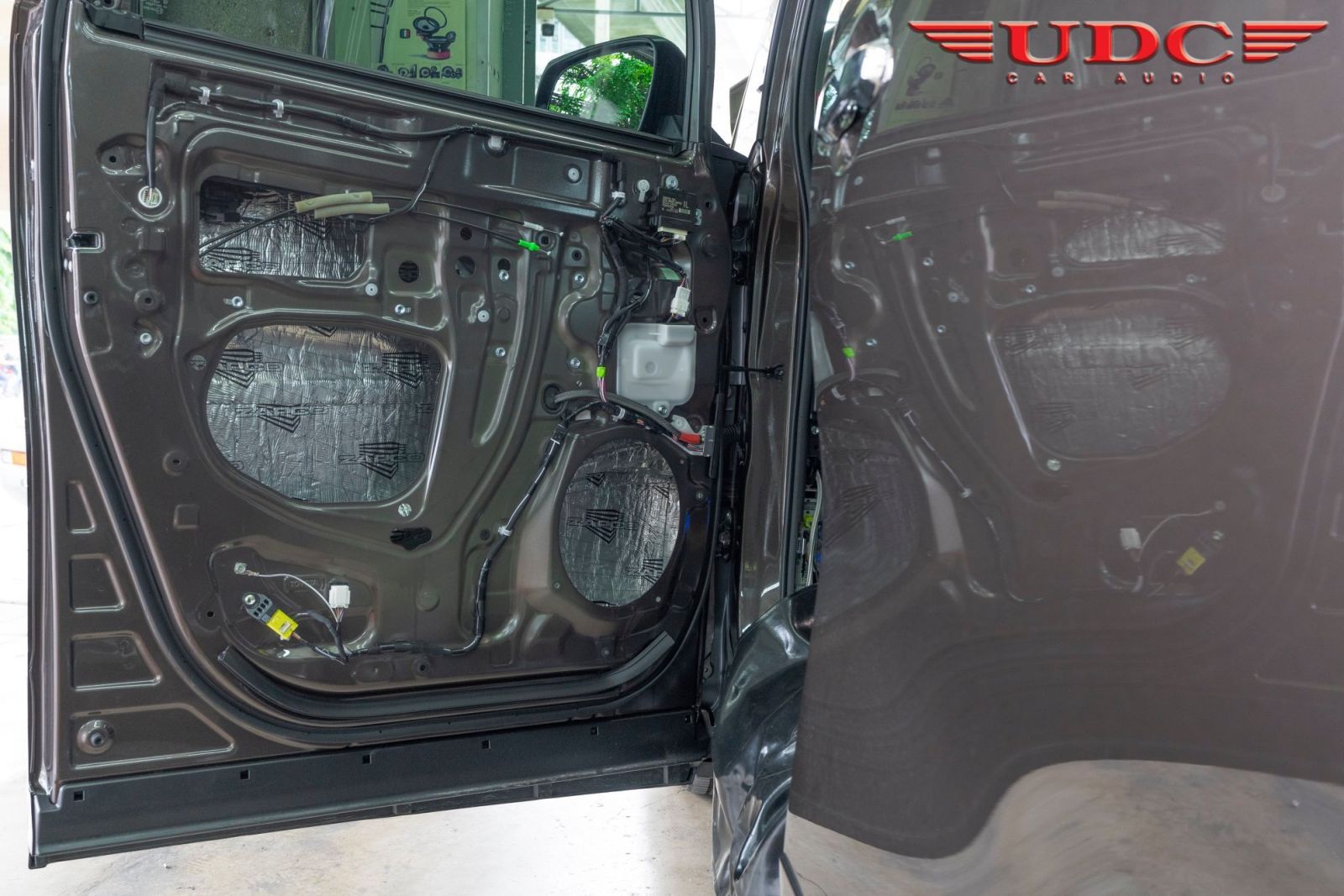

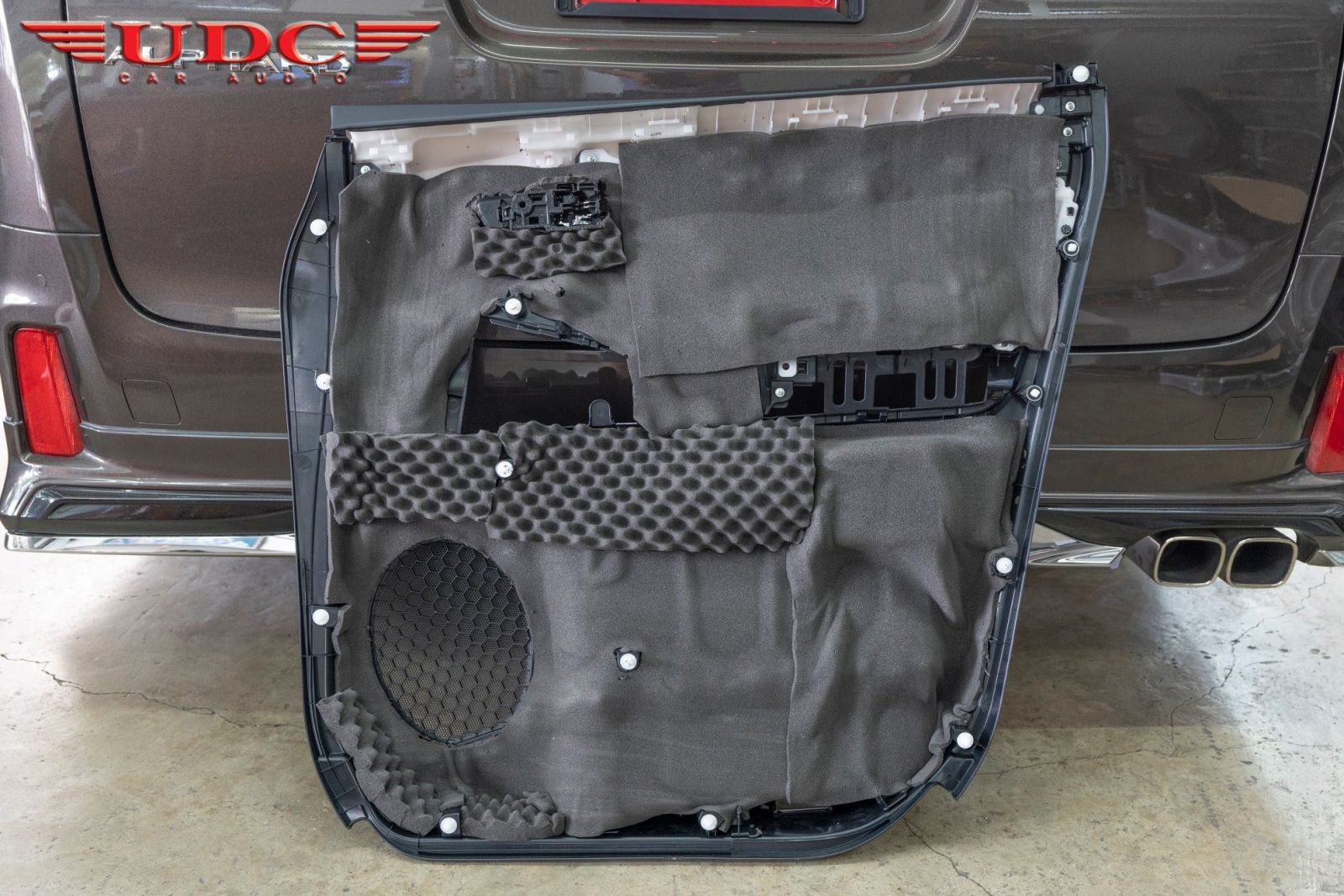

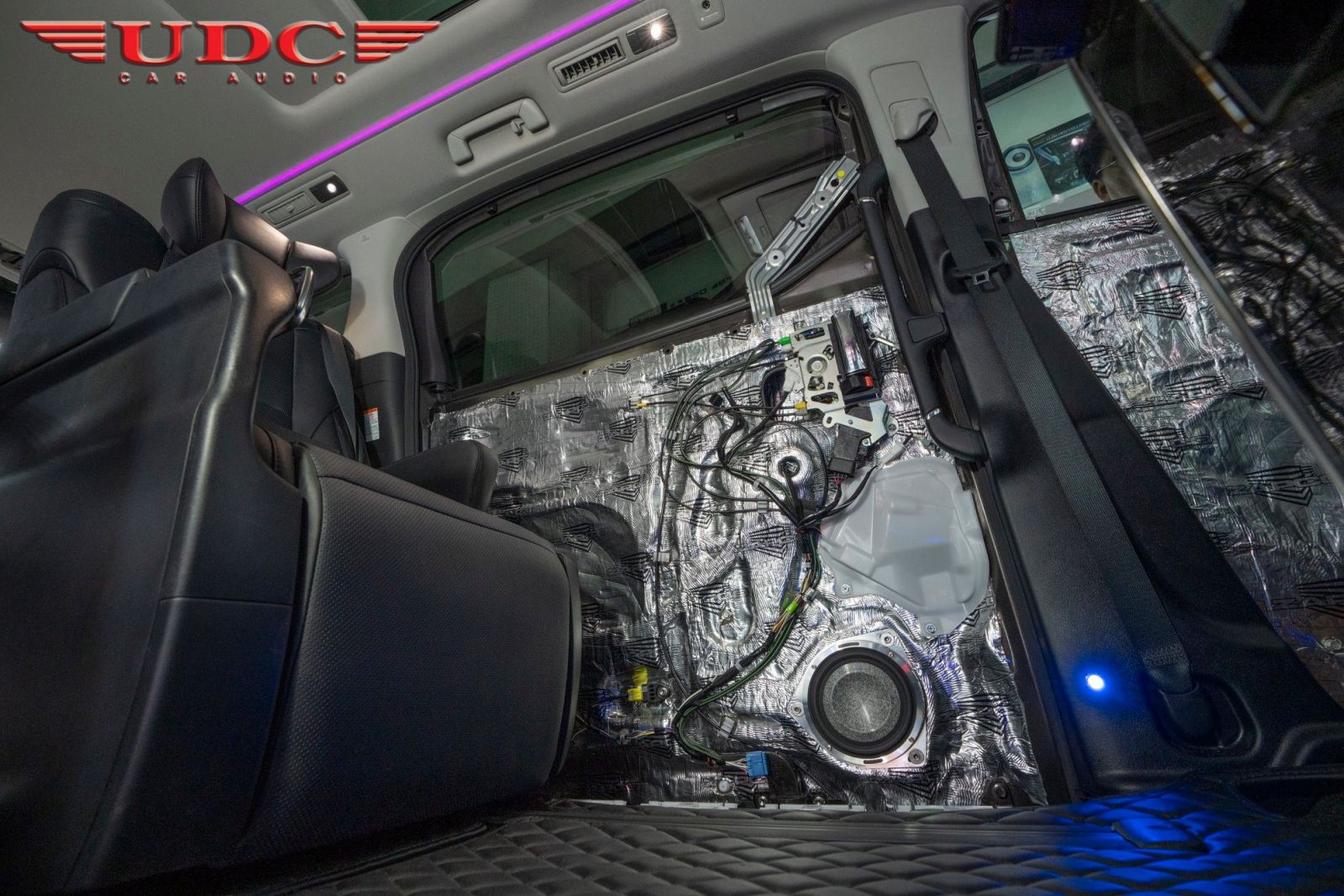

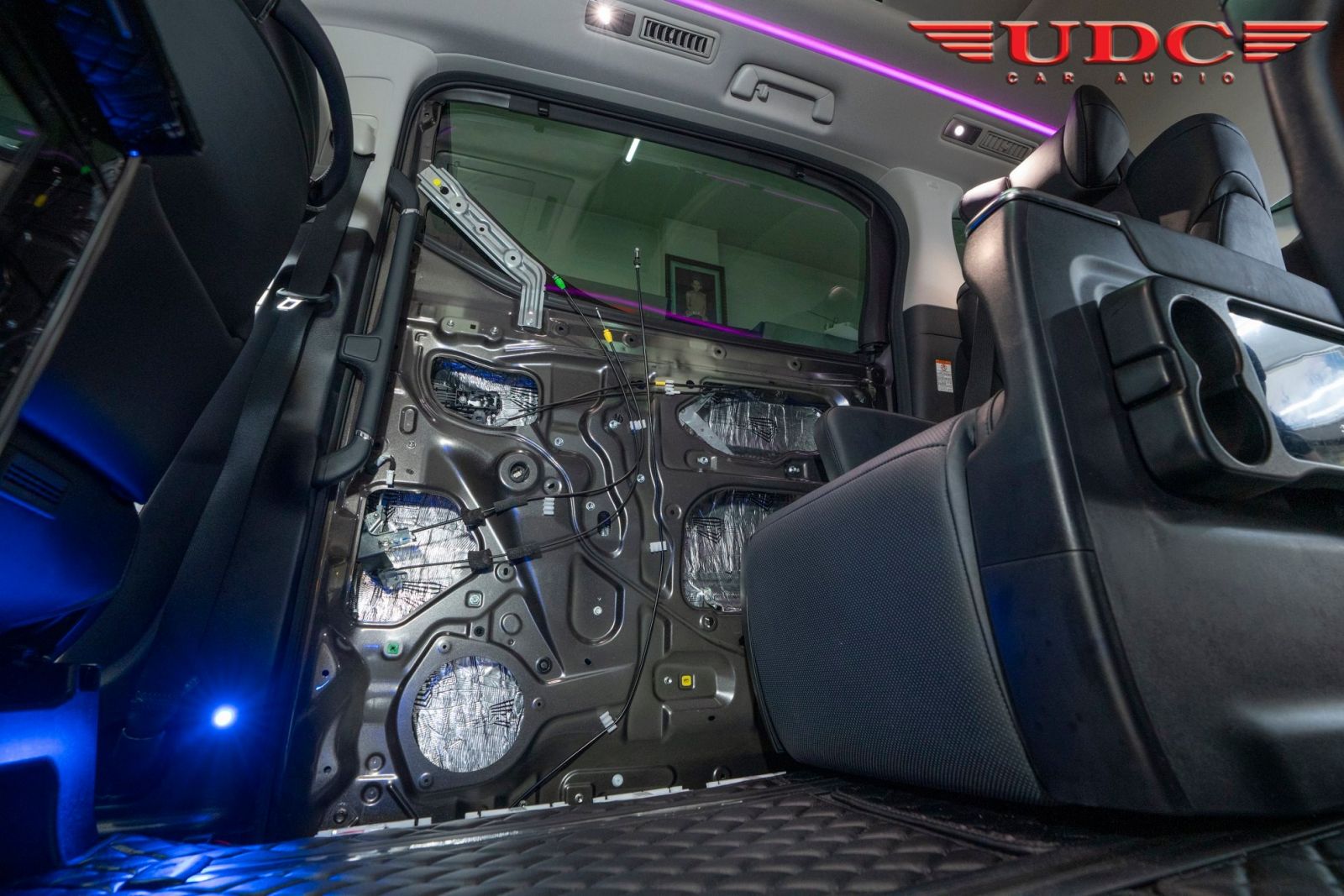

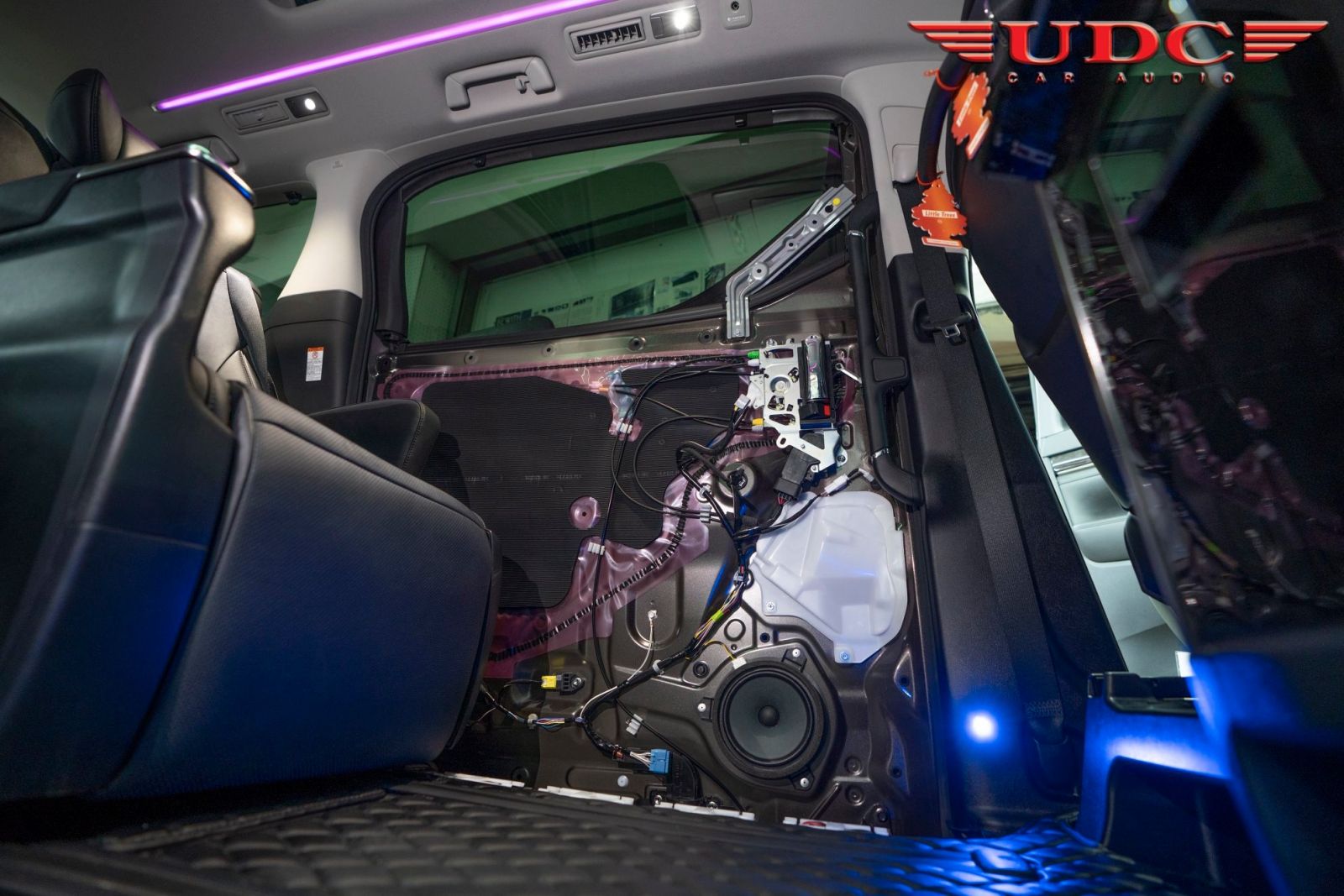

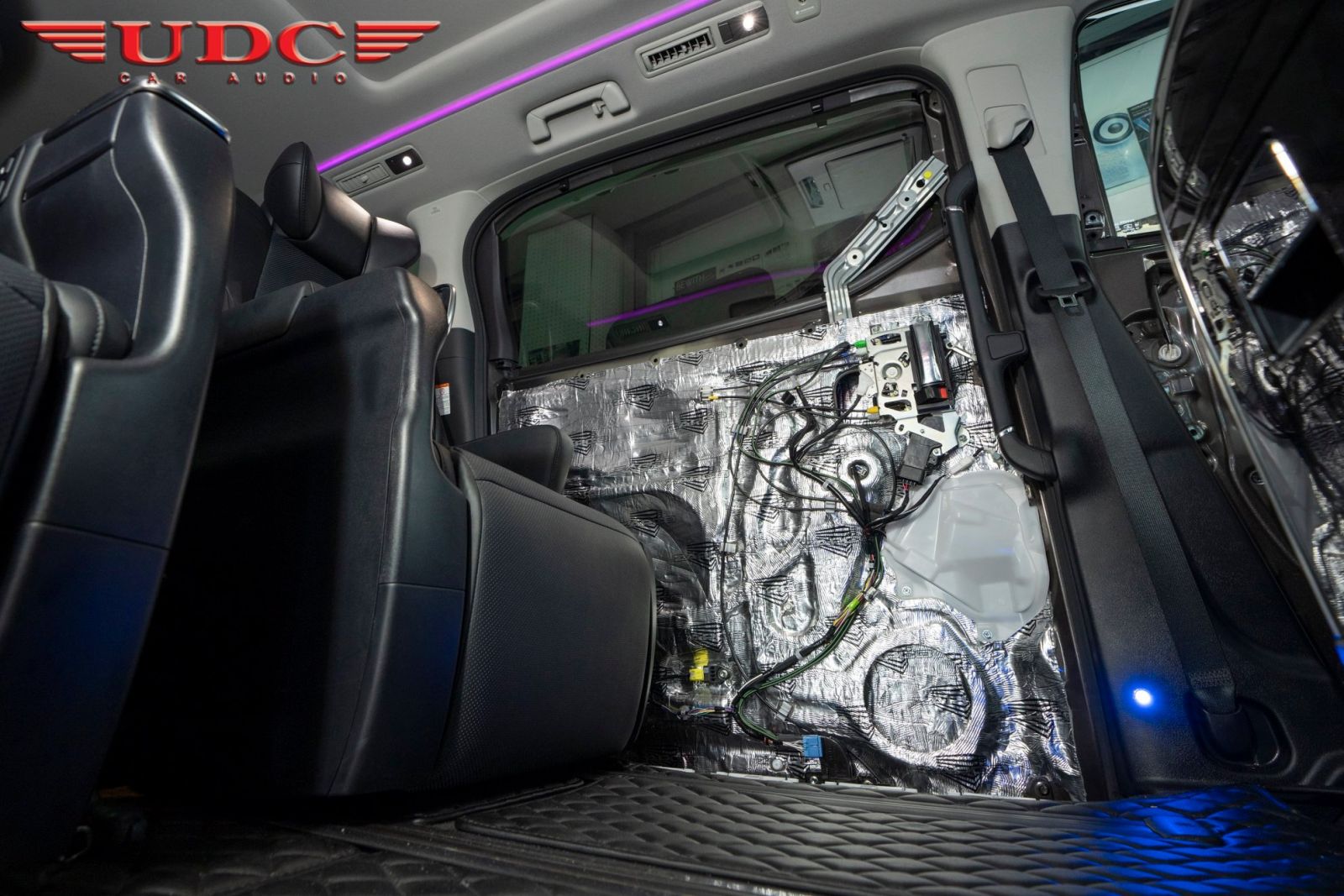

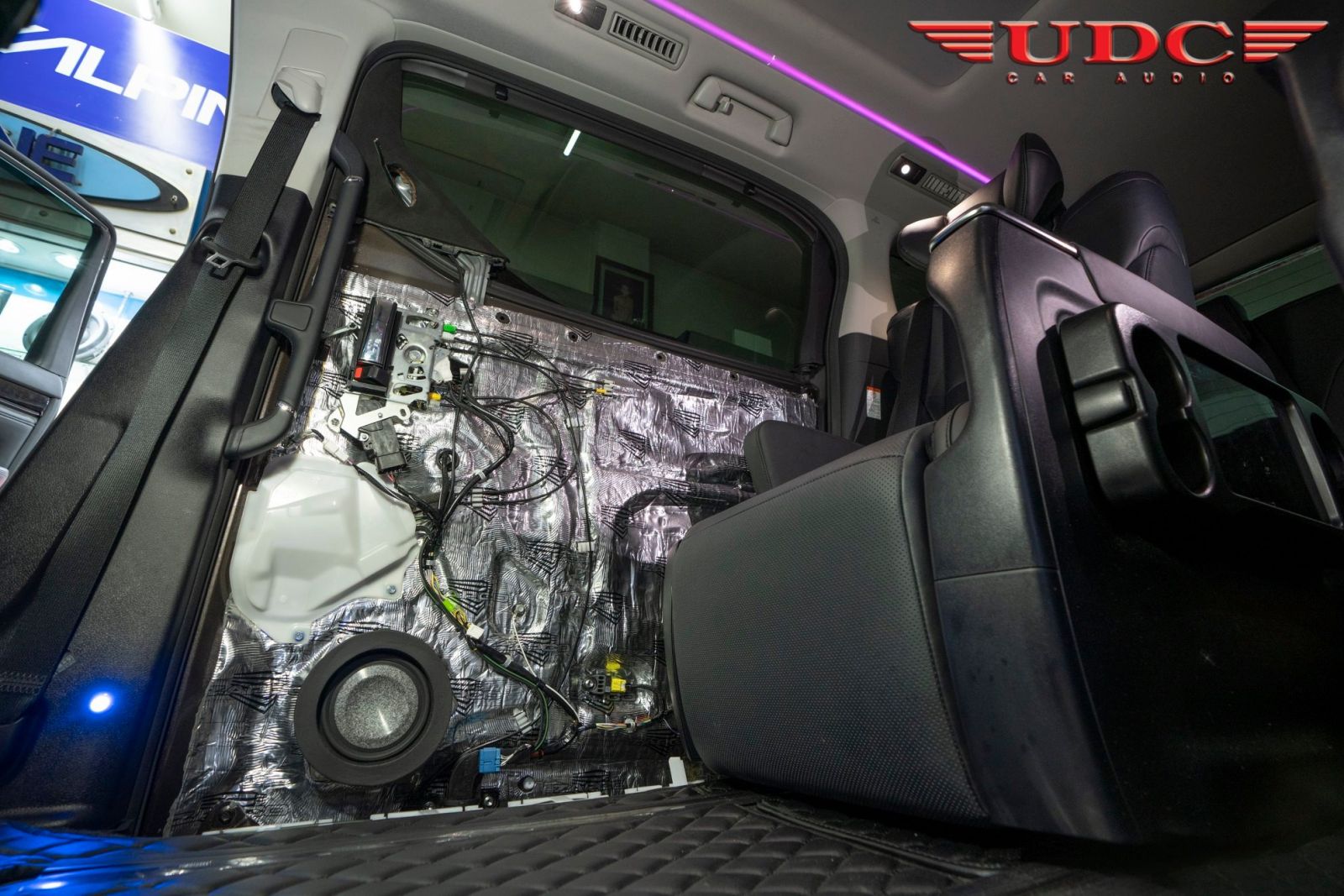

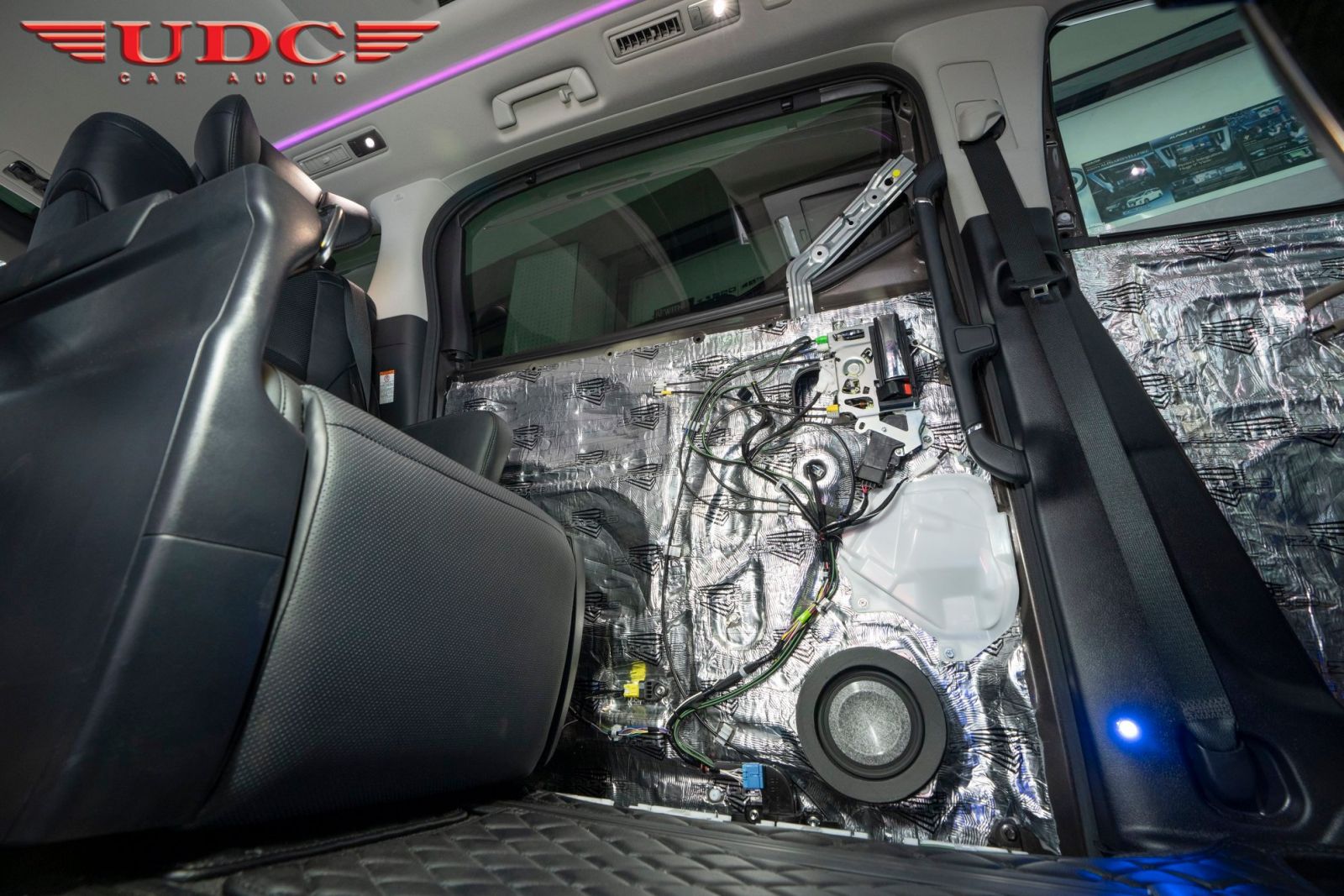

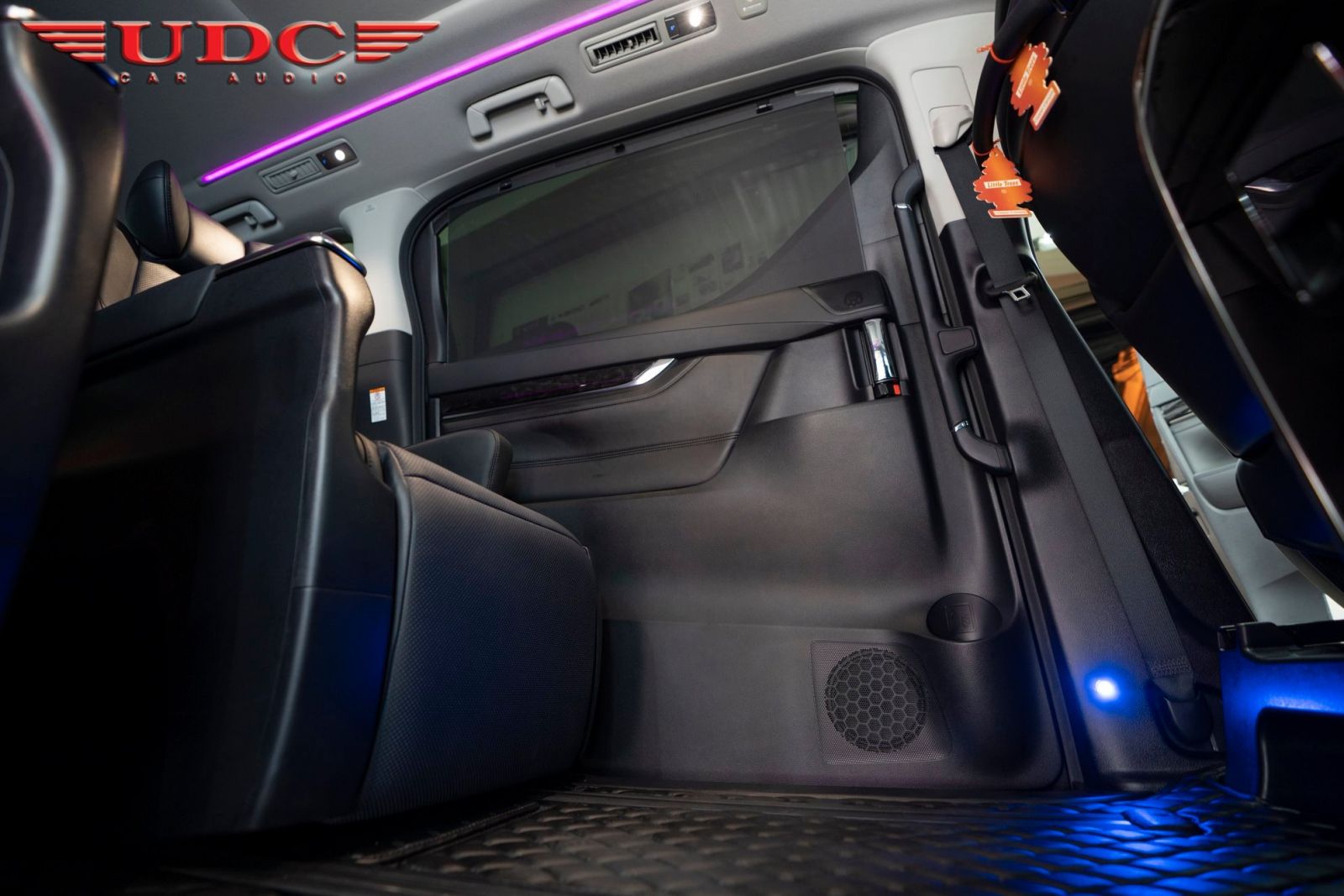

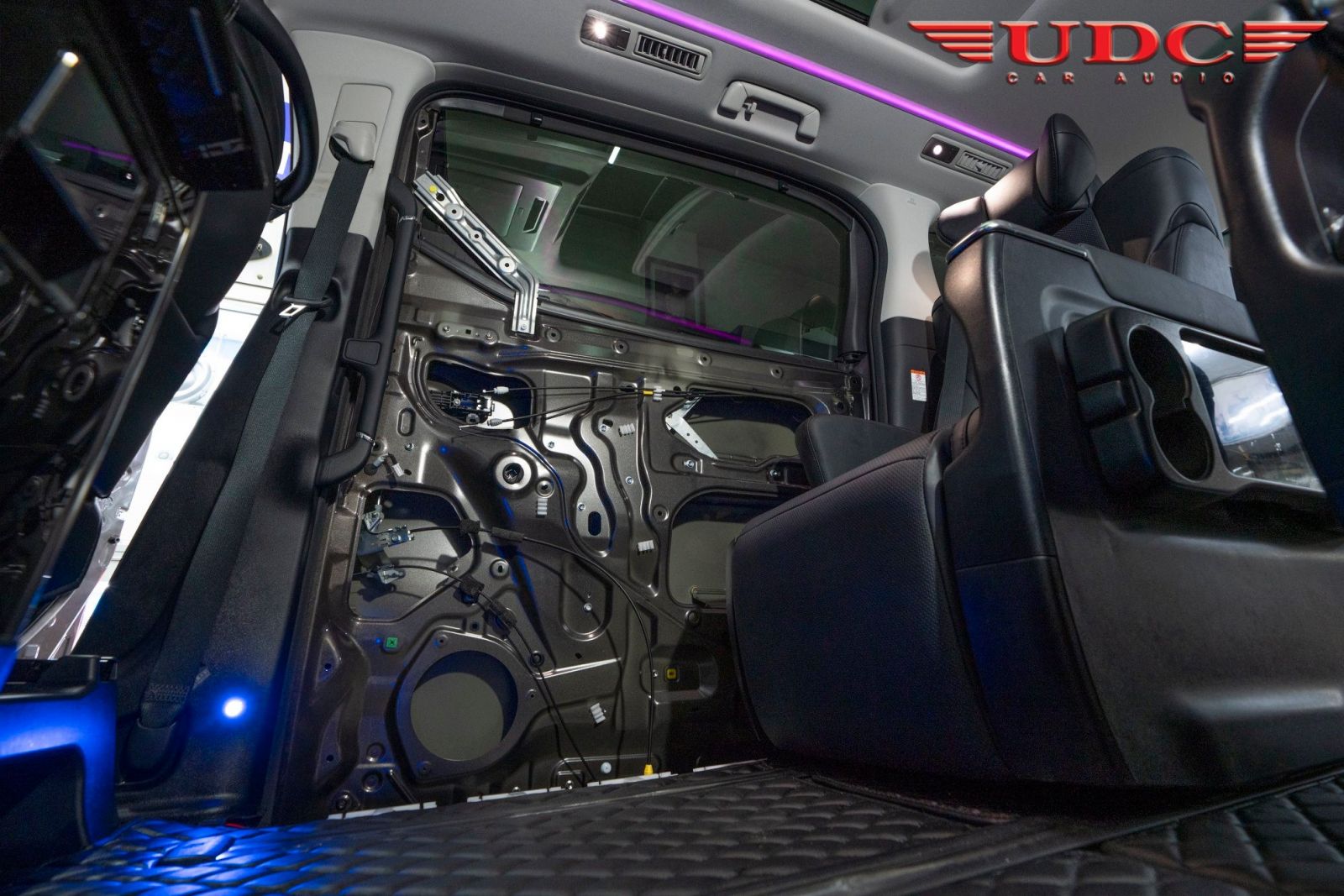

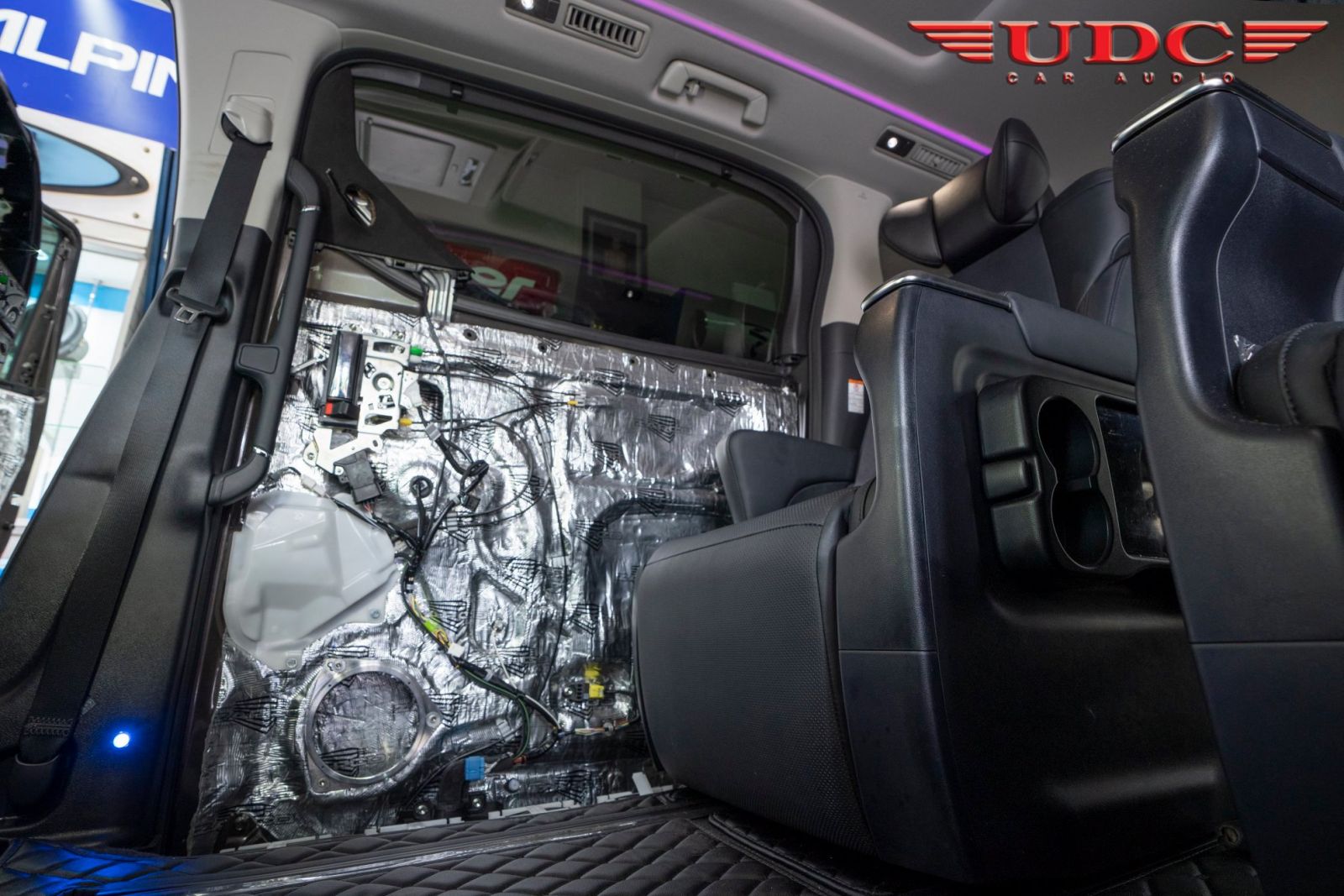

มาต่อกับงานติดตั้ง SOUND DAMPING ที่แผงประตูหลังรถกันครับ
สำหรับงาน Damp ที่แผงประตูหลังซ้ายและขวาของ TOYOTA ALPHARD คันนี้ ด้วยแผ่น Damp ZAPCO ที่ Damp
ทั้งด้านในและด้านนอก ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp
แนบสนิทจนขึ้นเป็นโครงสร้างเหล็กของตัวรถ และในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น
ทำให้สามารถ ลดเสียงรบกวนต่างๆ ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆ ของเสียงเพลงในรถมากขึ้น

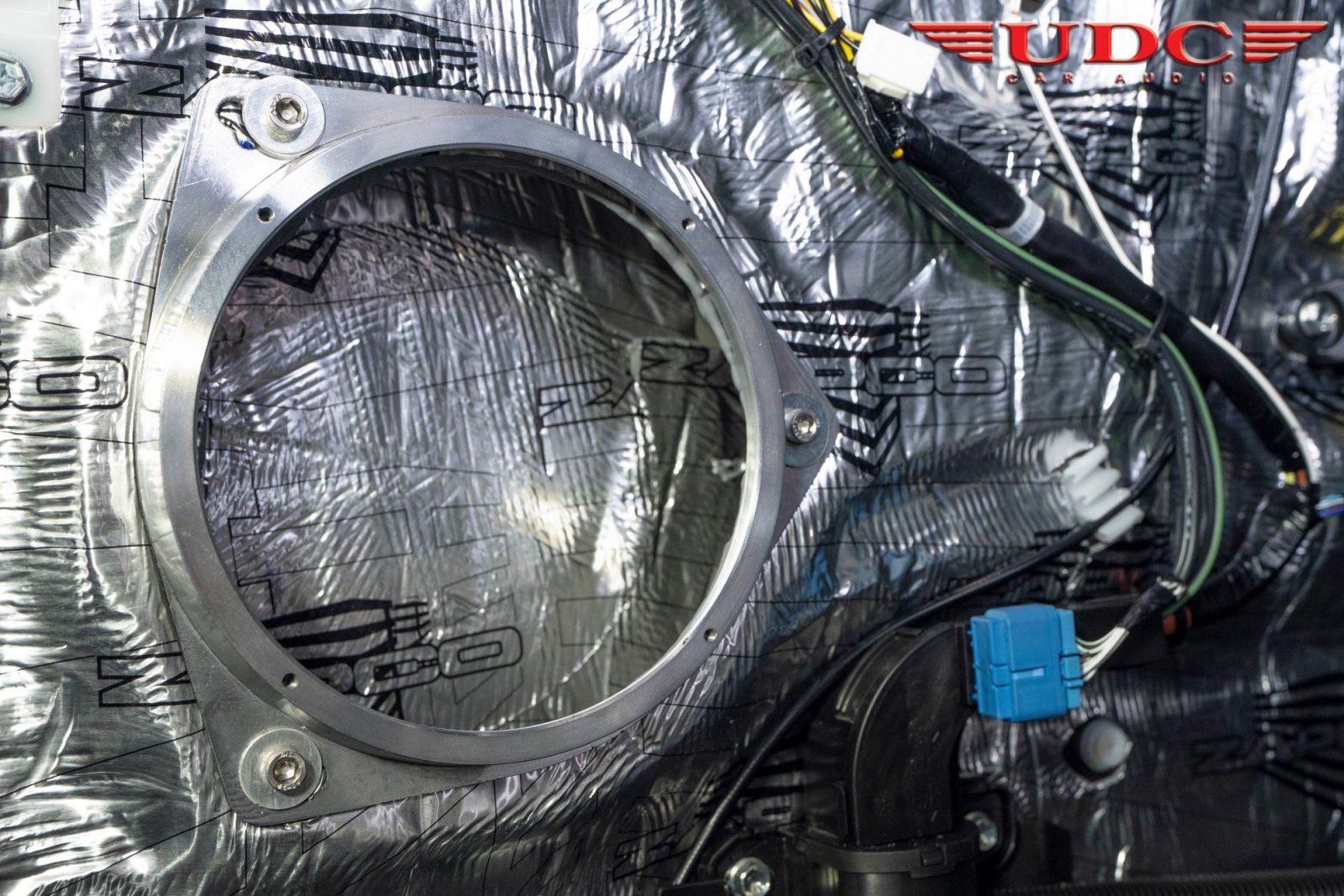

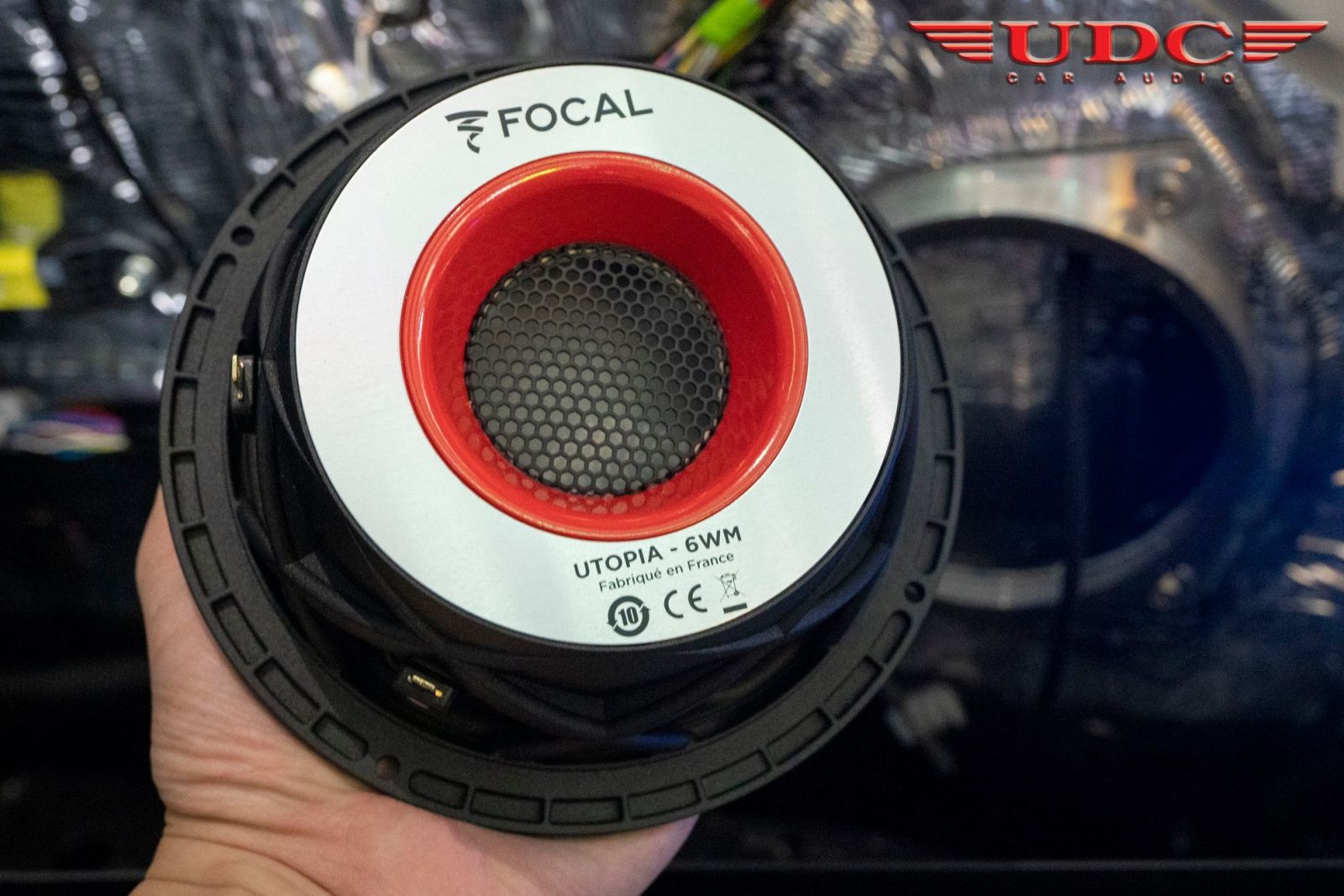

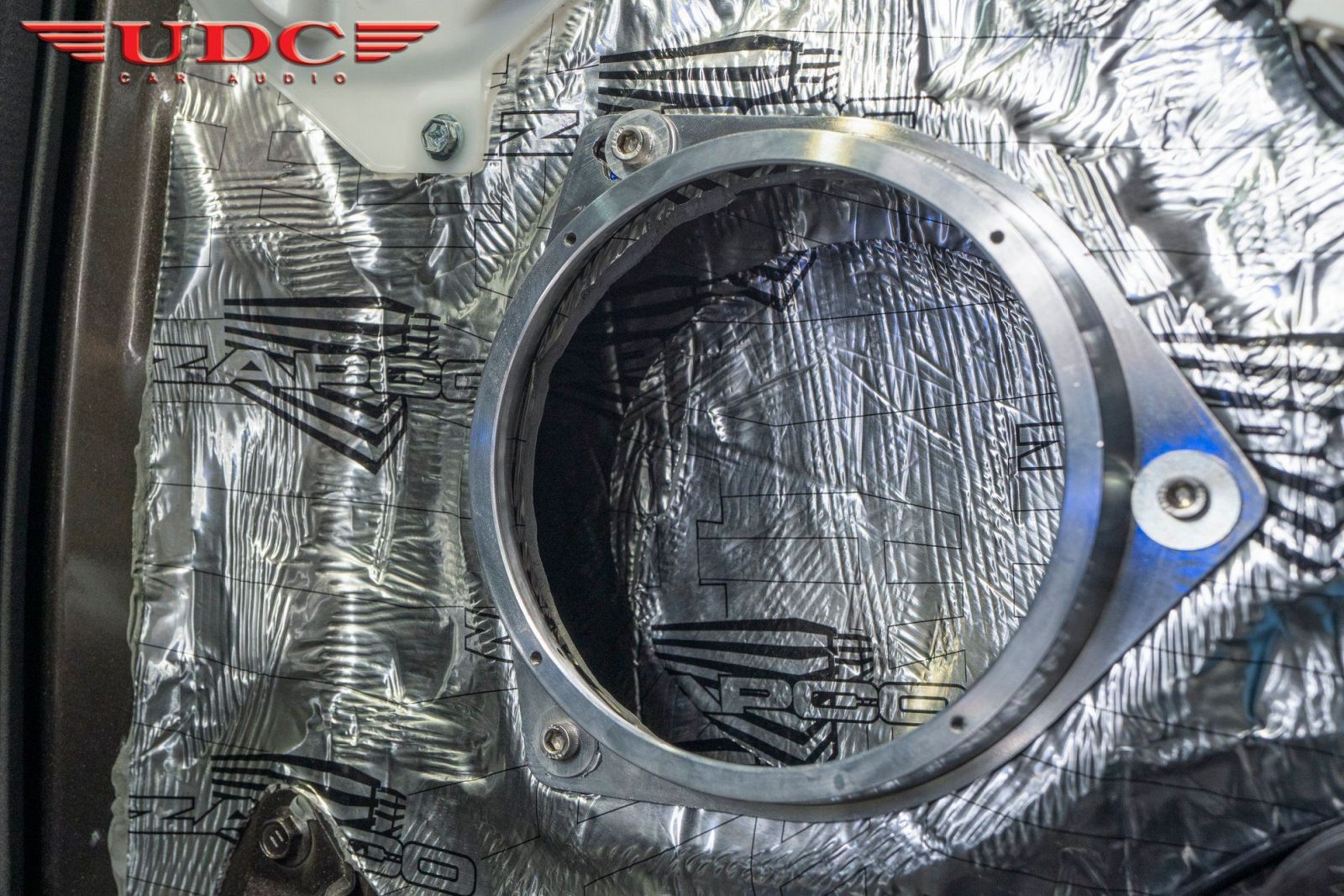

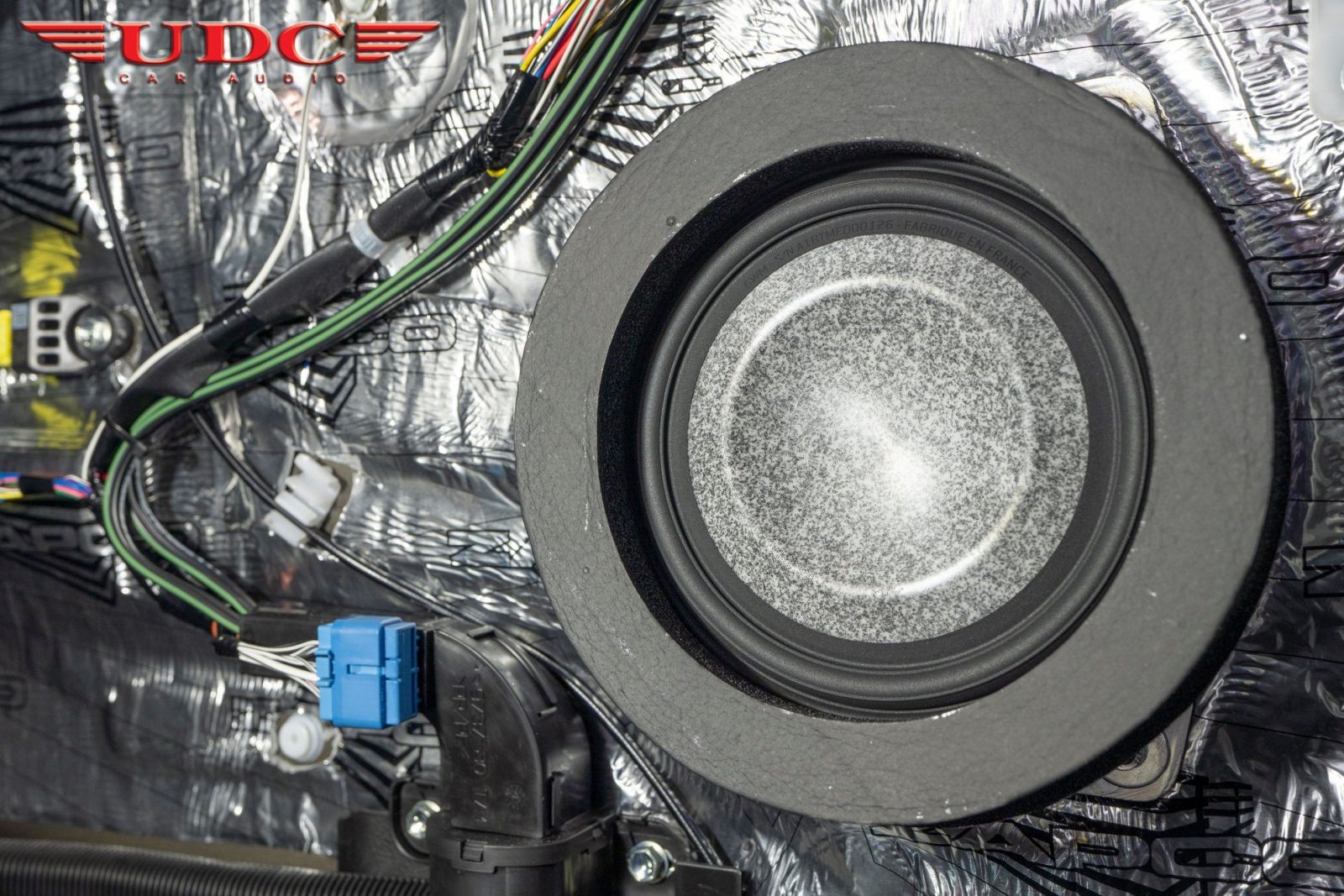

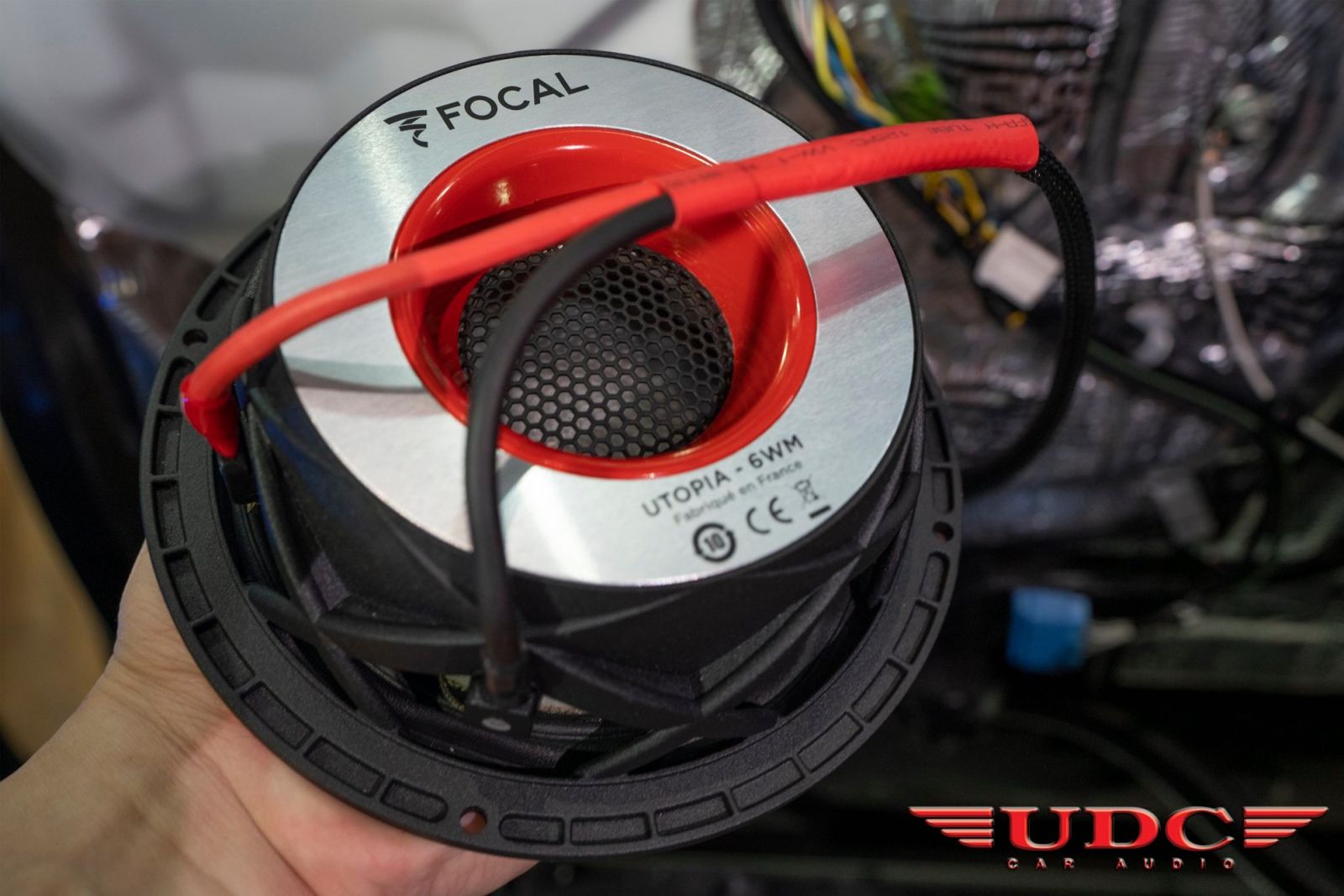

รองลำโพงด้วย ฐานรองลำโพง Aluminium จาก ZENISS ZAlu6 โดยข้อดีของฐานรองลำโพงแบบ Aluminium นั้นจะมีดังนี้ครับ

1. เพื่อเพิ่มความเเข็งแรงและความมั่นคงทนทานให้กับตัวฐานรองลำโพง
2. ทั้งยังมีน้ำหนักเบาและไม่บวมน้ำ
3. ทำให้เก็บเสียงในย่านความถี่ต่ำได้ดี
4. ง่ายต่อการจูนเสียงในแบบต่างๆนั้น ทำได้แบบไม่ยาก

ในส่วนตัวฐานนั้นได้ทำการยึดกับตัวรถ ด้วยน็อตเบอร์ 10 เพิ่มความมั่นคงแข็งแรงกันลดการสั่นให้ได้มากที่สุด

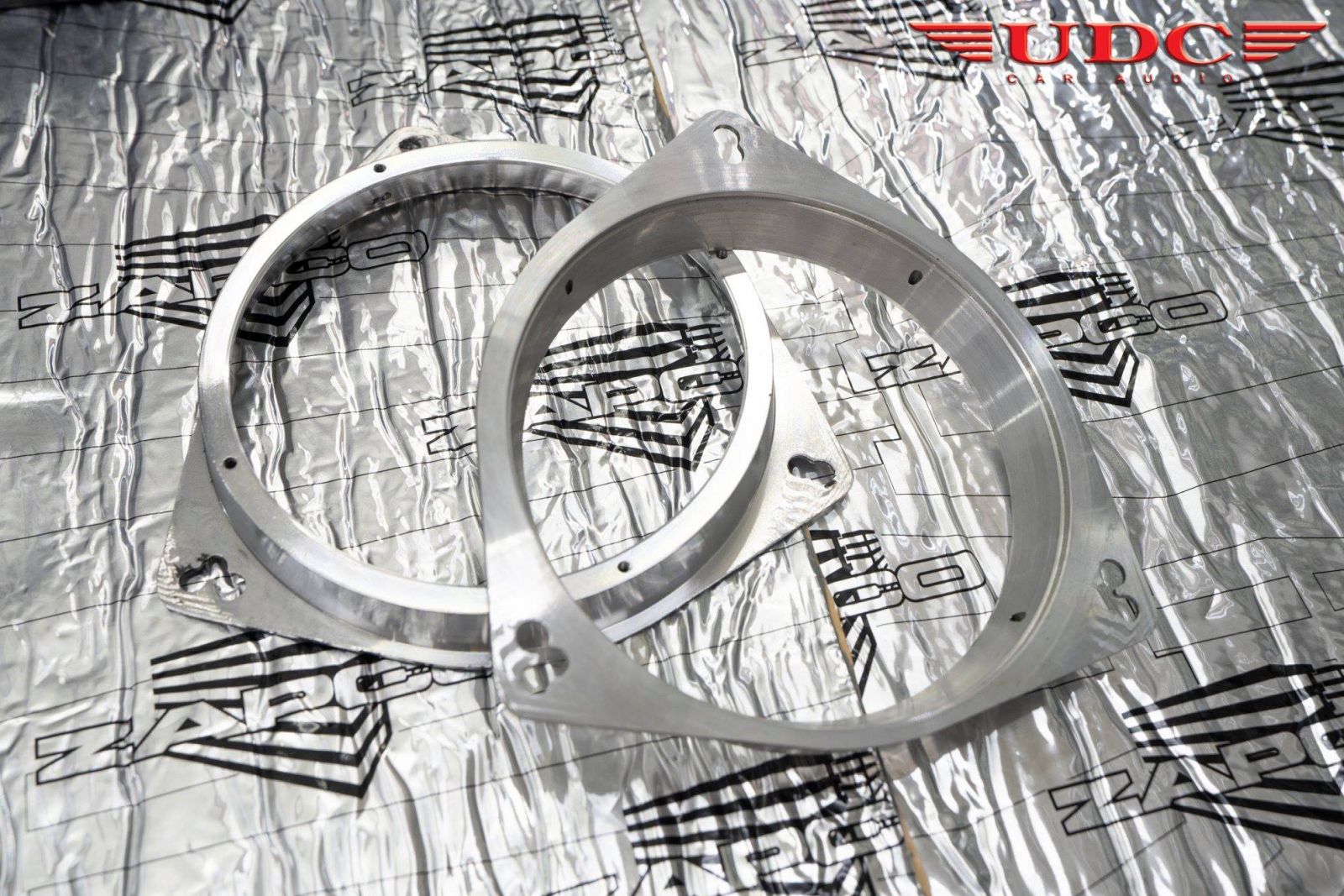

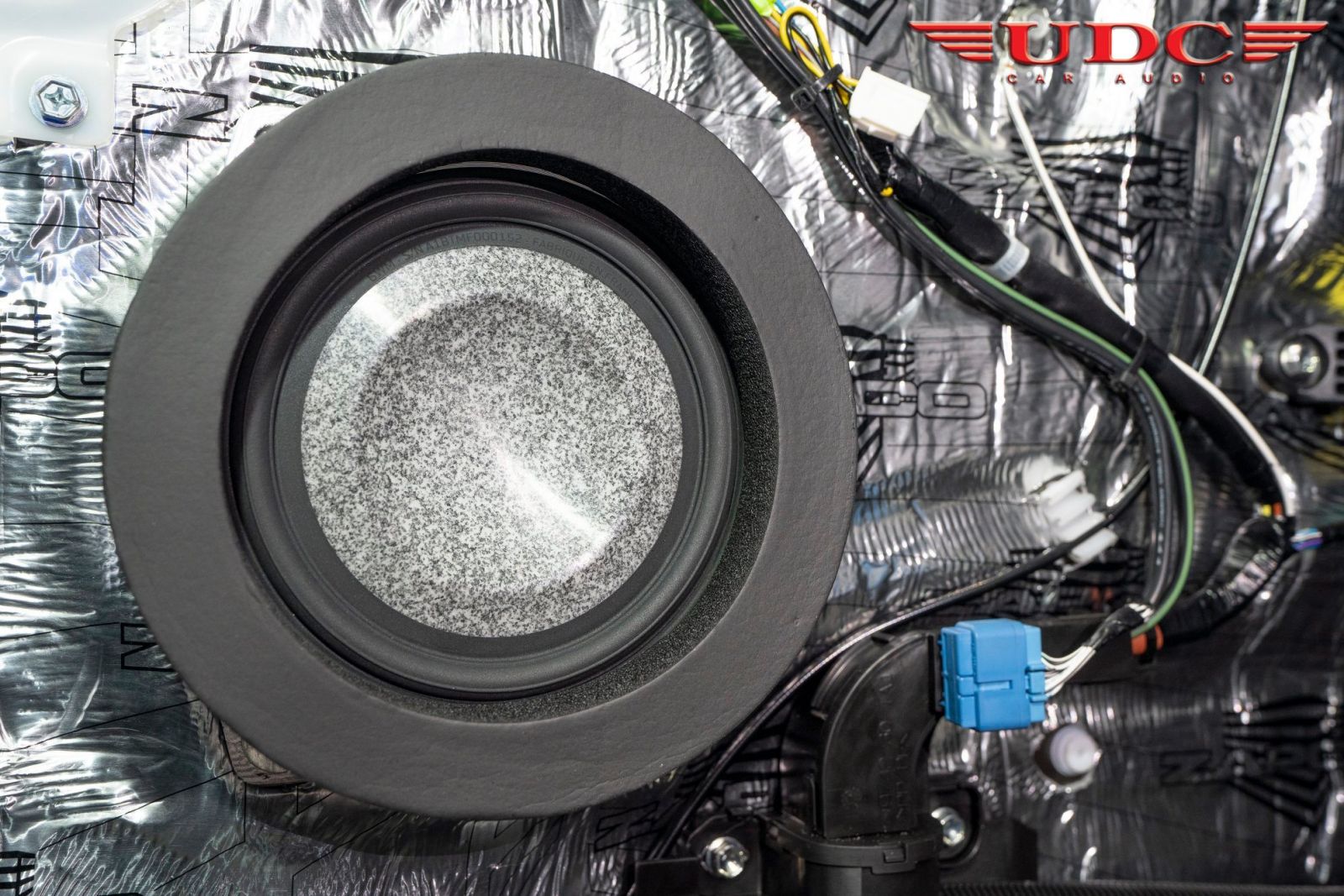

  ZENISS  ZAlu6 ฐานรองลำโพงแบบ ALUMINIUM โดยข้อดีของฐานรองลำโพงแบบ Aluminium นั้นจะมีดังนี้ครับ



1. เพื่อเพิ่มความเเข็งแรงและความมั่นคง ทนทานให้กับตัวฐานรองลำโพง

2. ทั้งยังมีน้ำหนักเบาและไม่บวมน้ำ

3. ทำให้เก็บเสียงในย่านความถี่ต่ำได้ดี

4. ง่ายต่อการจูนเสียงในแบบต่างๆนั้น ทำได้แบบไม่ยาก


ในส่วนตัวฐานนั้นได้ทำการยึดกับตัวรถ เพิ่มความมั่นคงแข็งแรงกันลดการสั่นให้ได้มากที่สุด

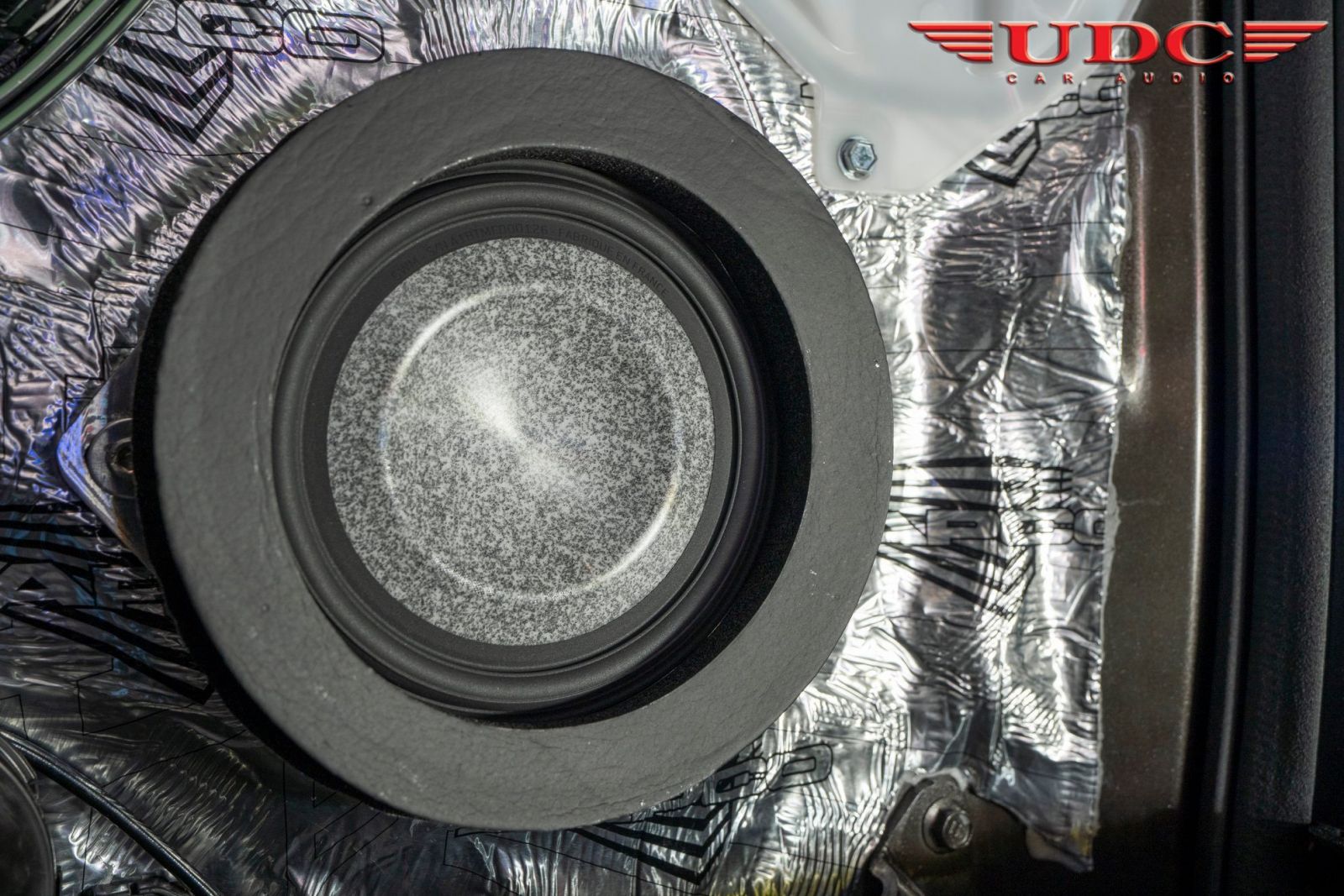

ZENISS  Silent Sphere แผ่นกันเสียงก้องที่หน้าลำโพงแผ่นปรับอคูสติก ป้องกันเสียงสะท้อนและเสียงก้องลอด



เข้าไปภายในแผงประตู ช่วยลดการเกิดเสียงก้อง สะท้อนและป้องกัน แผงประตูสั่น เมื่อเวลาลำโพงขับขึ้นลงทำงาน















































  ZENISS  ZAlu6 ฐานรองลำโพงแบบ ALUMINIUM โดยข้อดีของฐานรองลำโพงแบบ Aluminium นั้นจะมีดังนี้ครับ



1. เพื่อเพิ่มความเเข็งแรงและความมั่นคง ทนทานให้กับตัวฐานรองลำโพง

2. ทั้งยังมีน้ำหนักเบาและไม่บวมน้ำ

3. ทำให้เก็บเสียงในย่านความถี่ต่ำได้ดี

4. ง่ายต่อการจูนเสียงในแบบต่างๆนั้น ทำได้แบบไม่ยาก

ในส่วนตัวฐานนั้นได้ทำการยึดกับตัวรถ เพิ่มความมั่นคงแข็งแรงกันลดการสั่นให้ได้มากที่สุด















ZENISS  Silent Sphere แผ่นกันเสียงก้องที่หน้าลำโพงแผ่นปรับอคูสติก ป้องกันเสียงสะท้อนและเสียงก้องลอด



เข้าไปภายในแผงประตู ช่วยลดการเกิดเสียงก้อง สะท้อนและป้องกัน แผงประตูสั่น เมื่อเวลาลำโพงขับขึ้นลงทำงาน

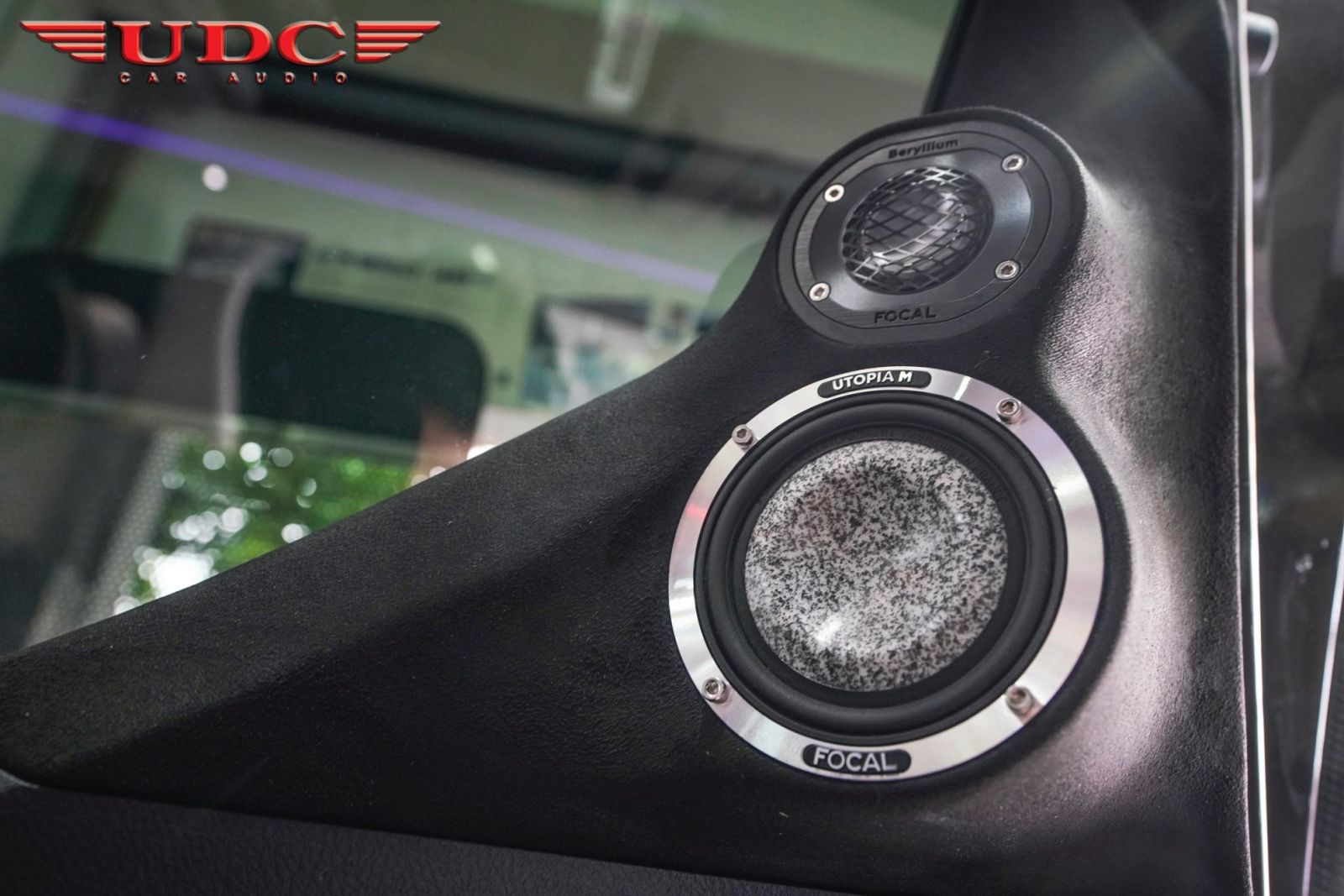

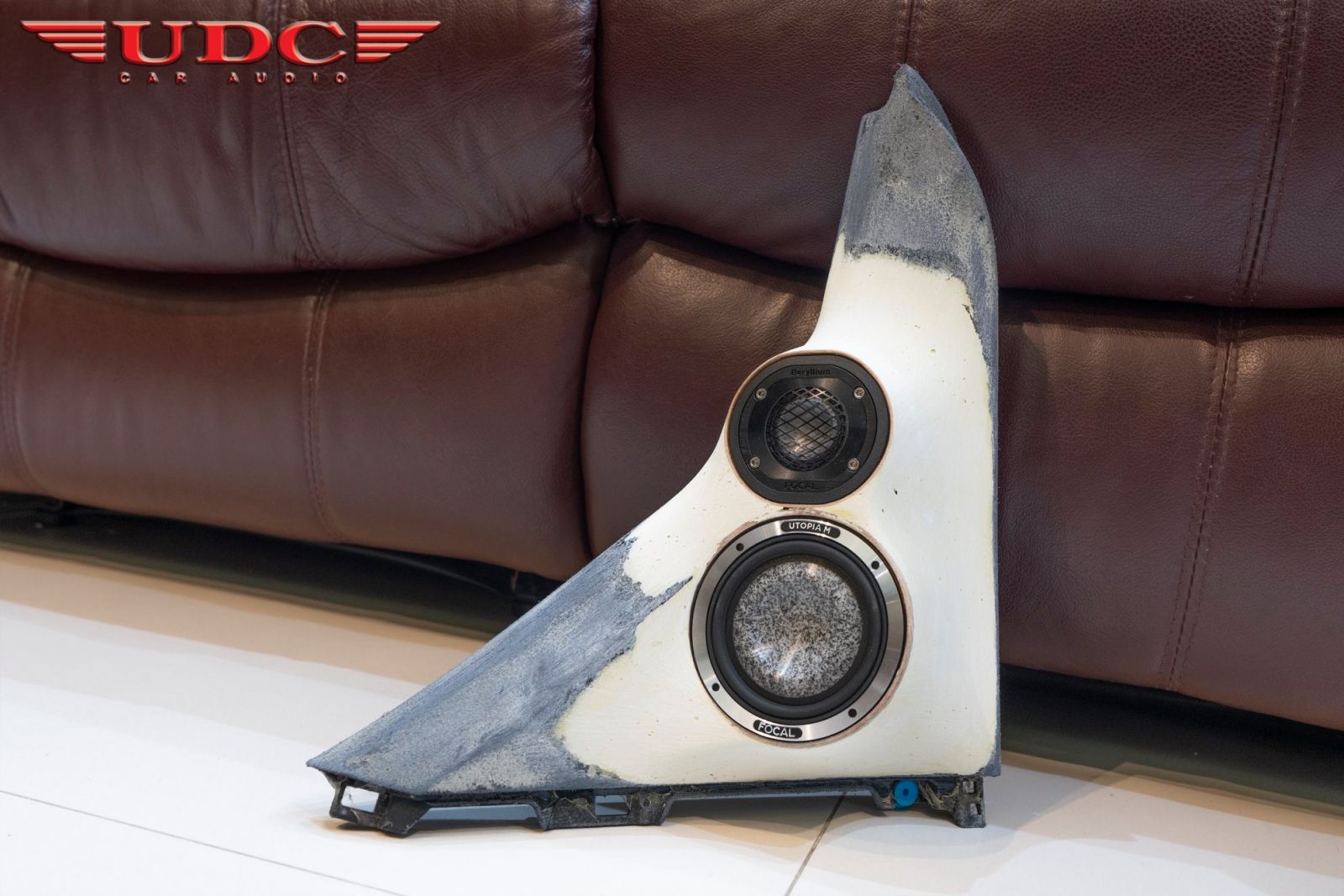

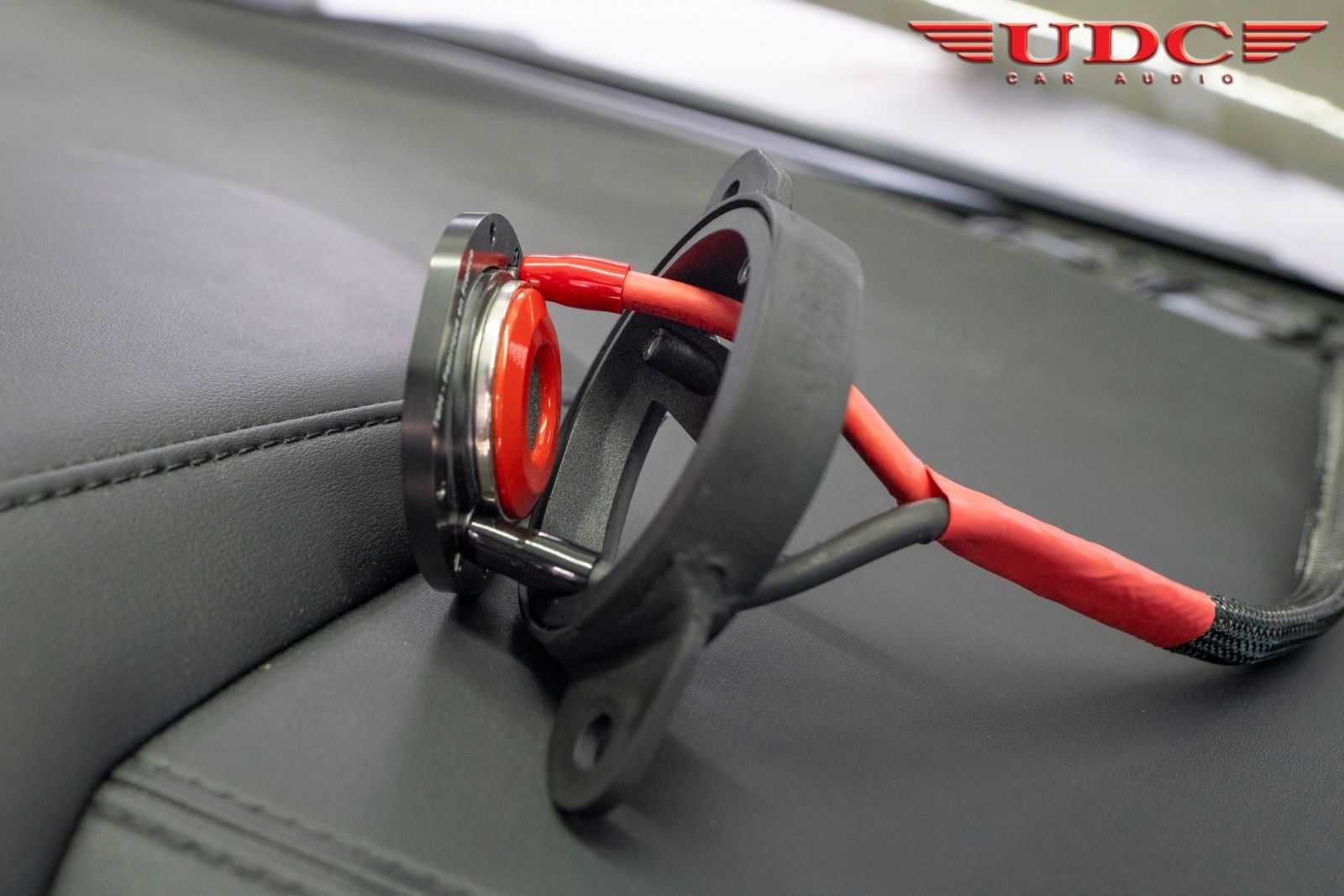

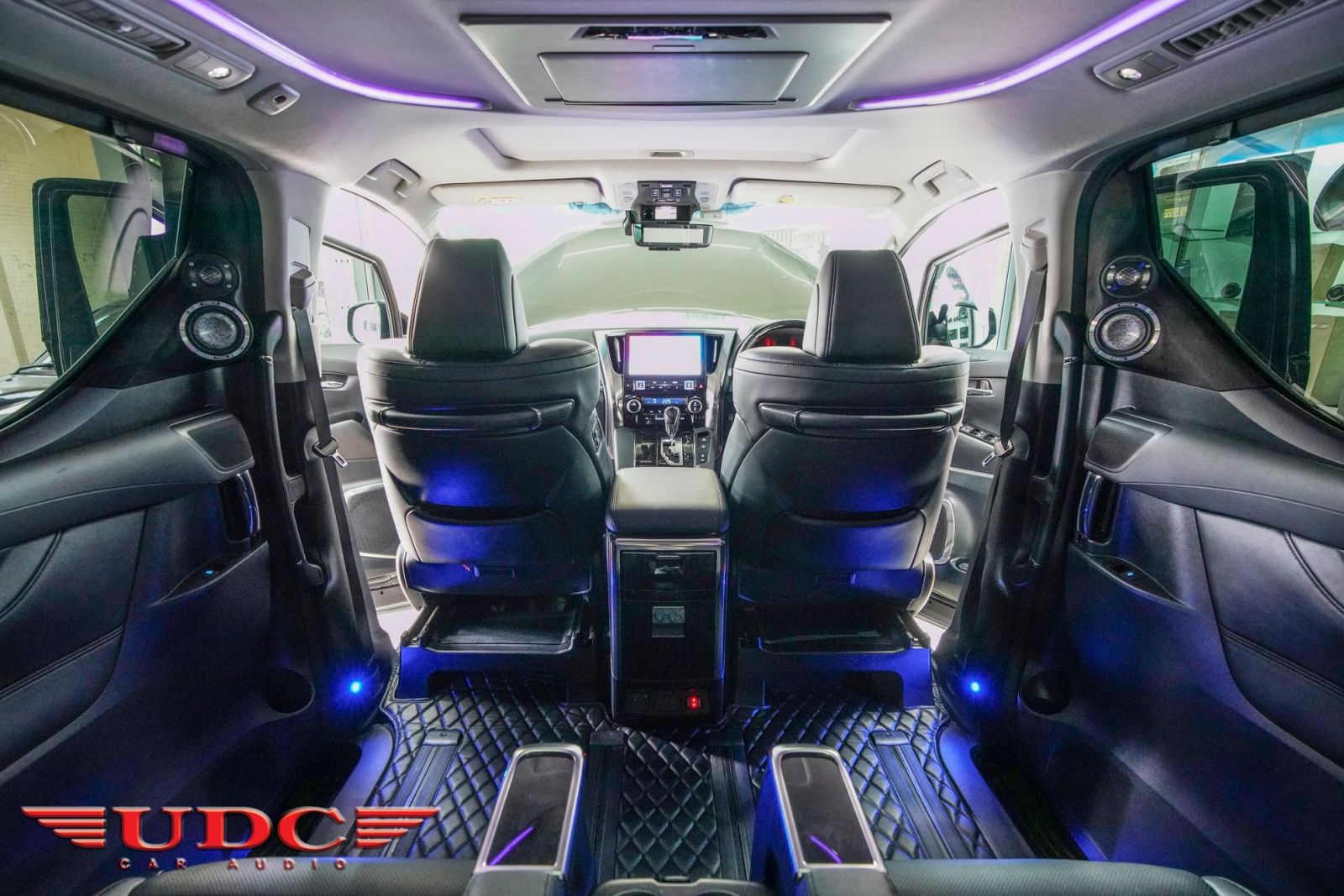

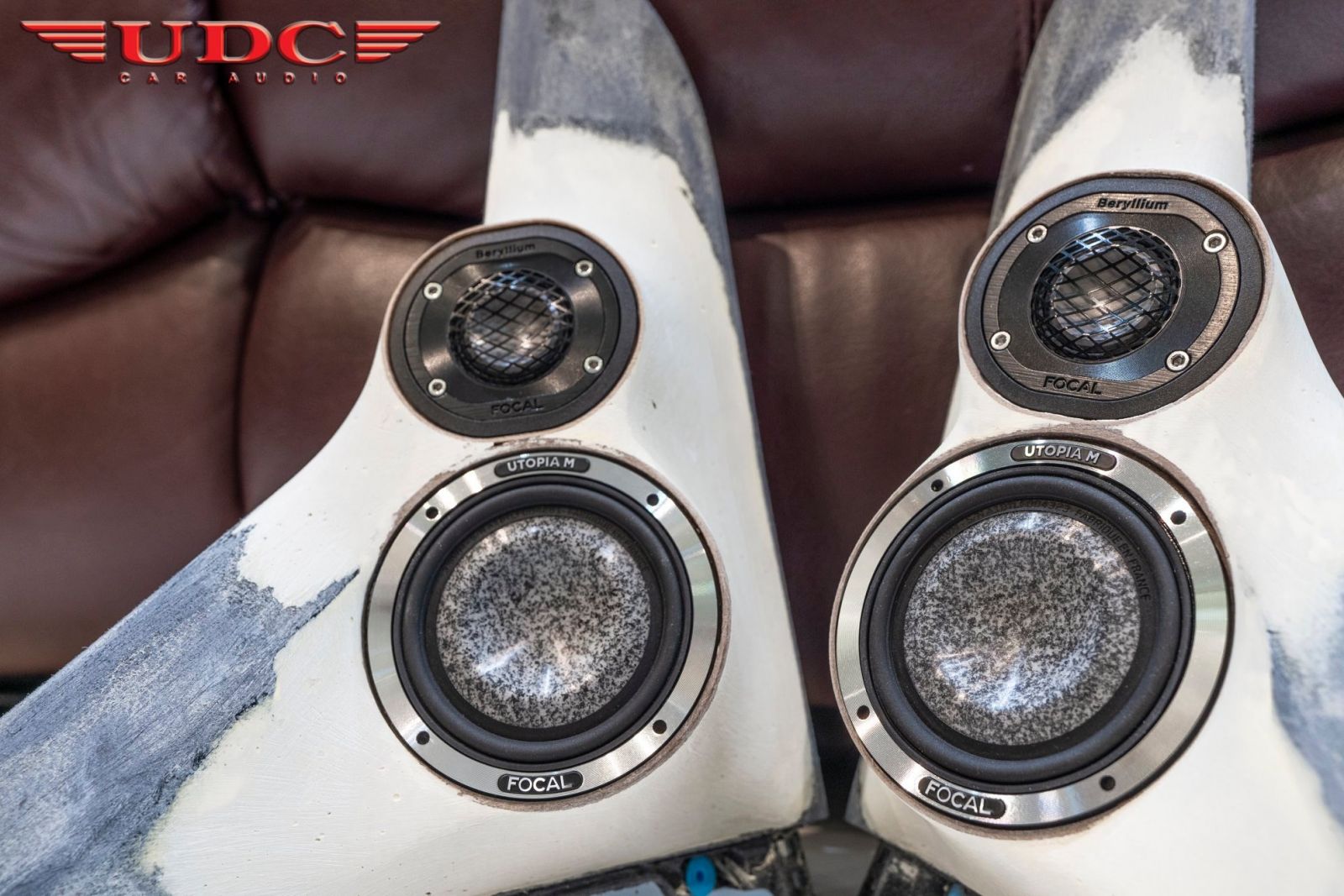

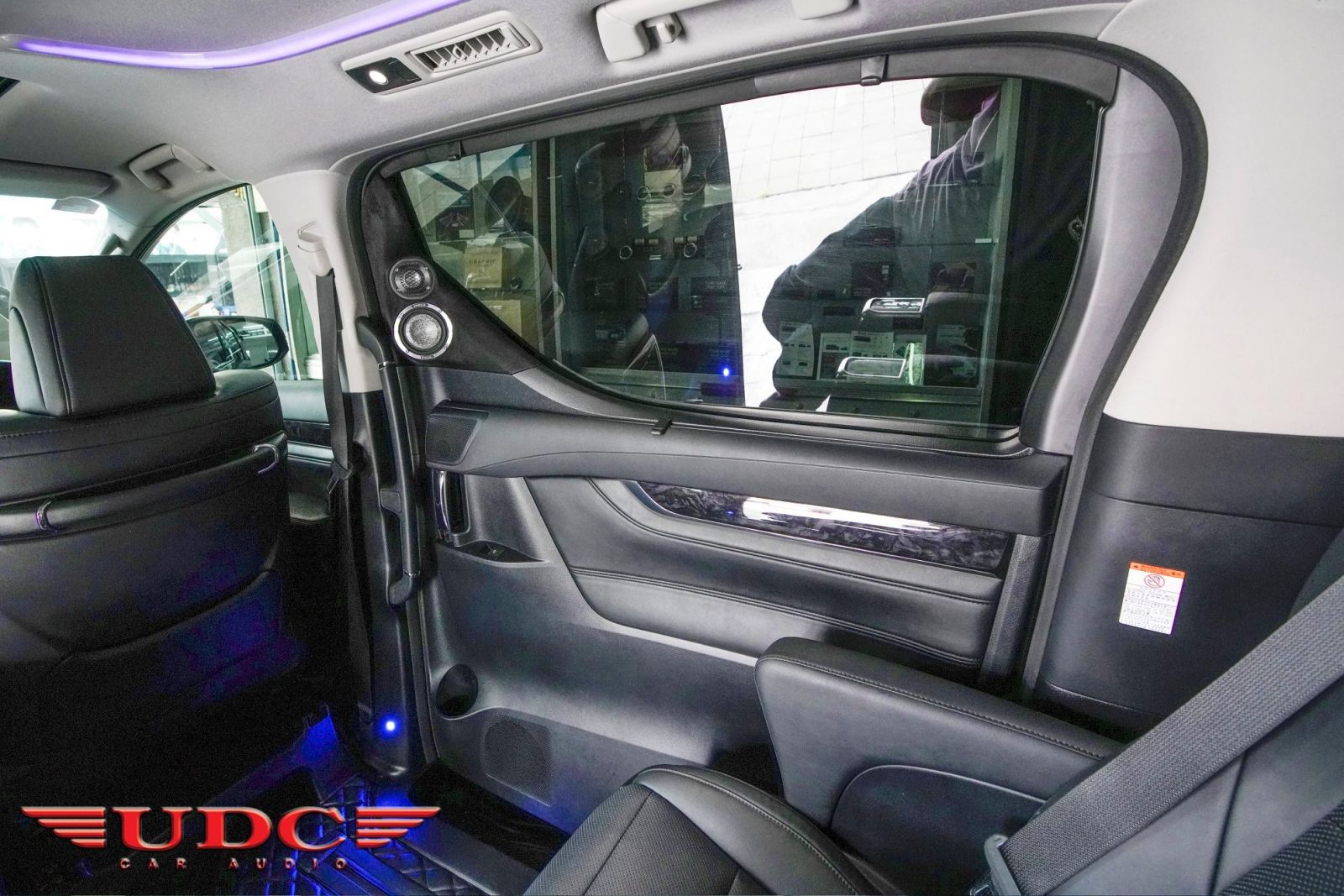

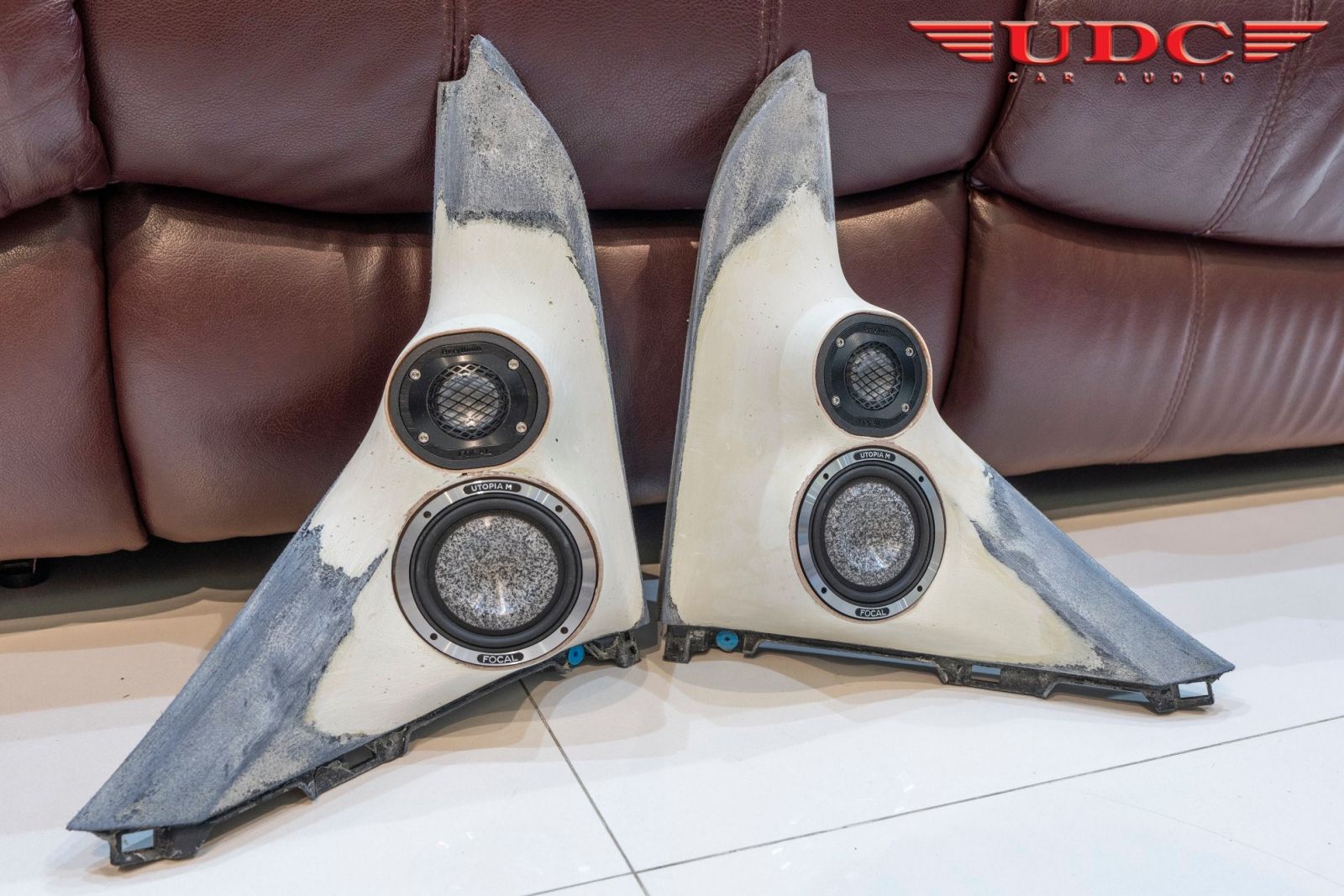

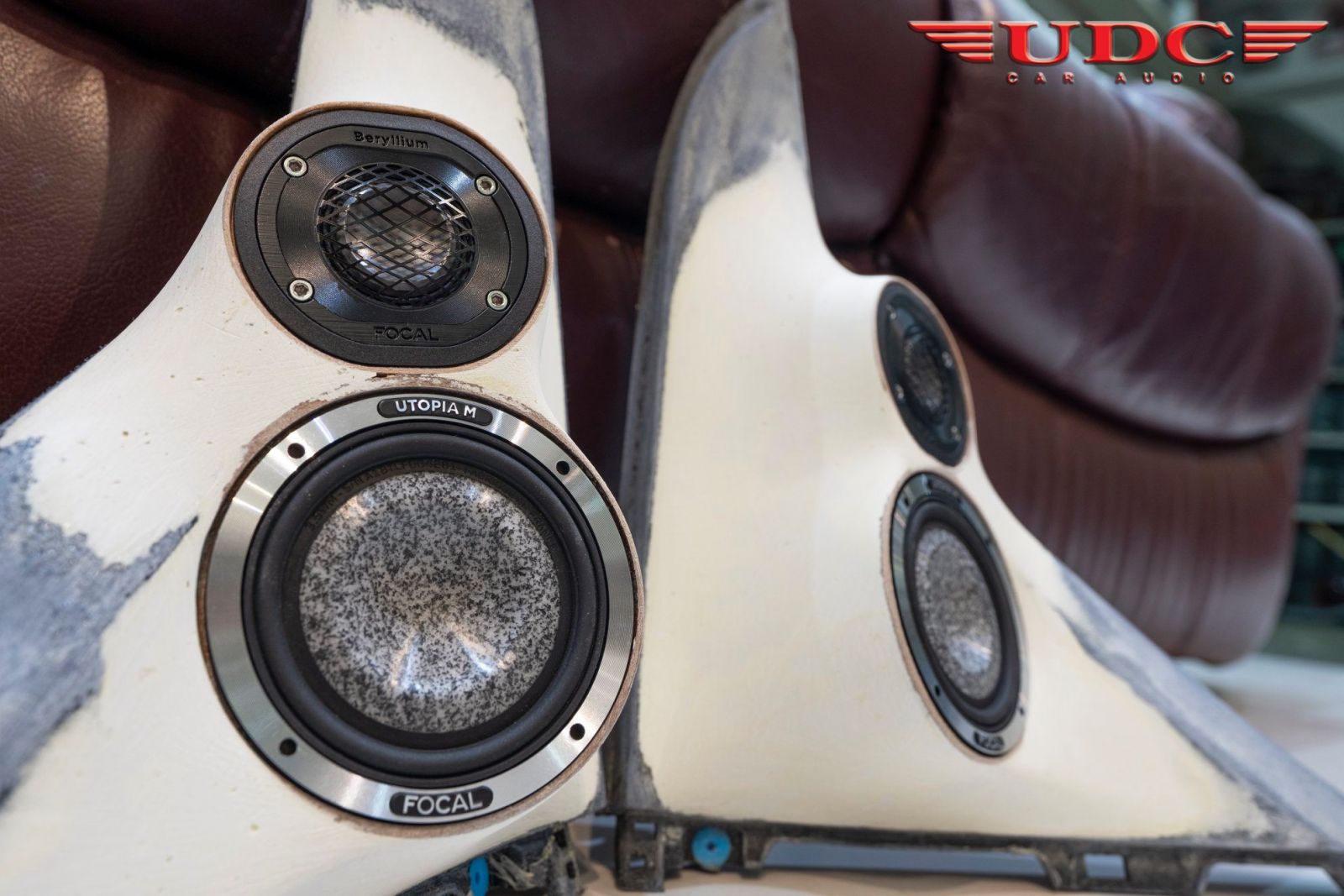

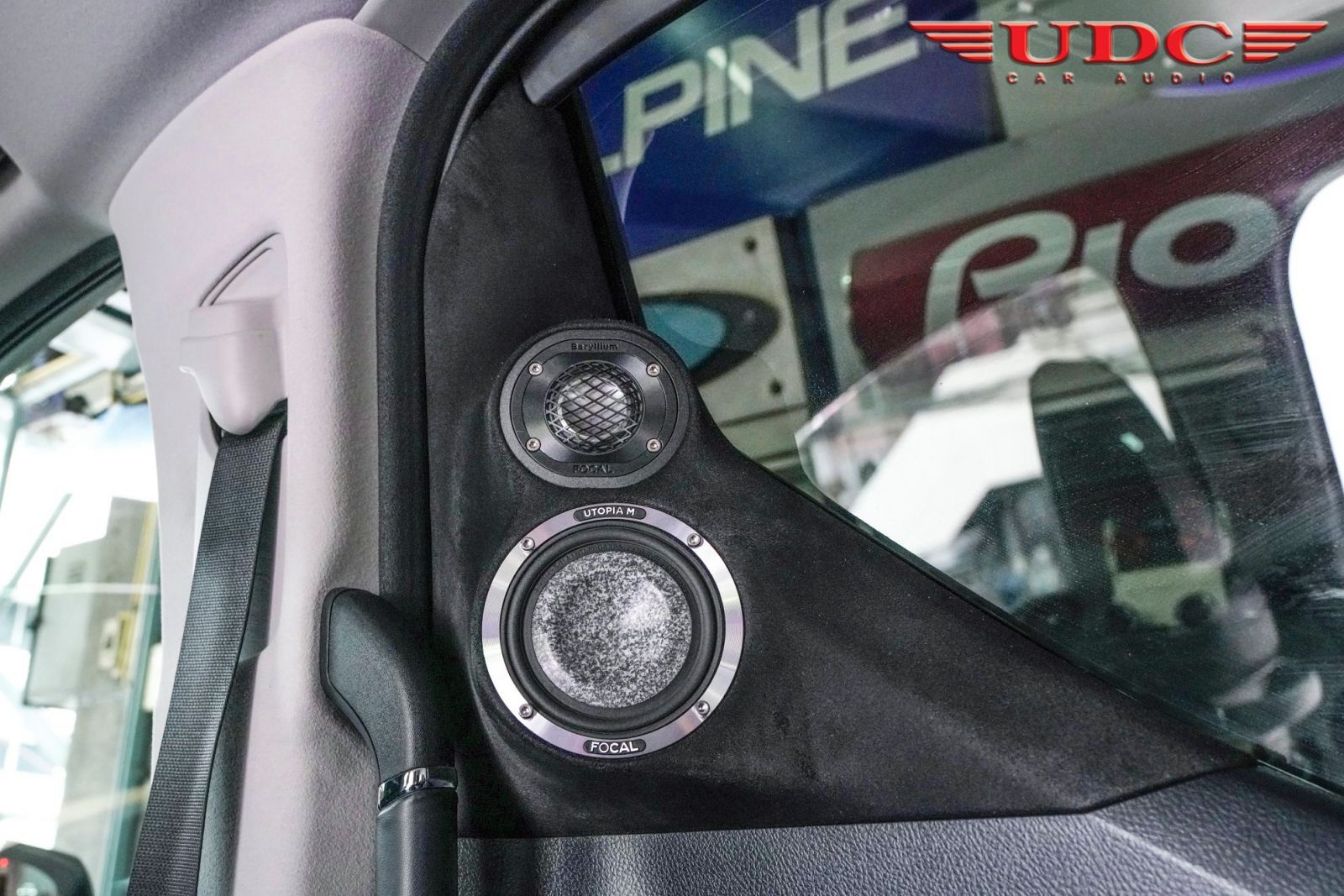

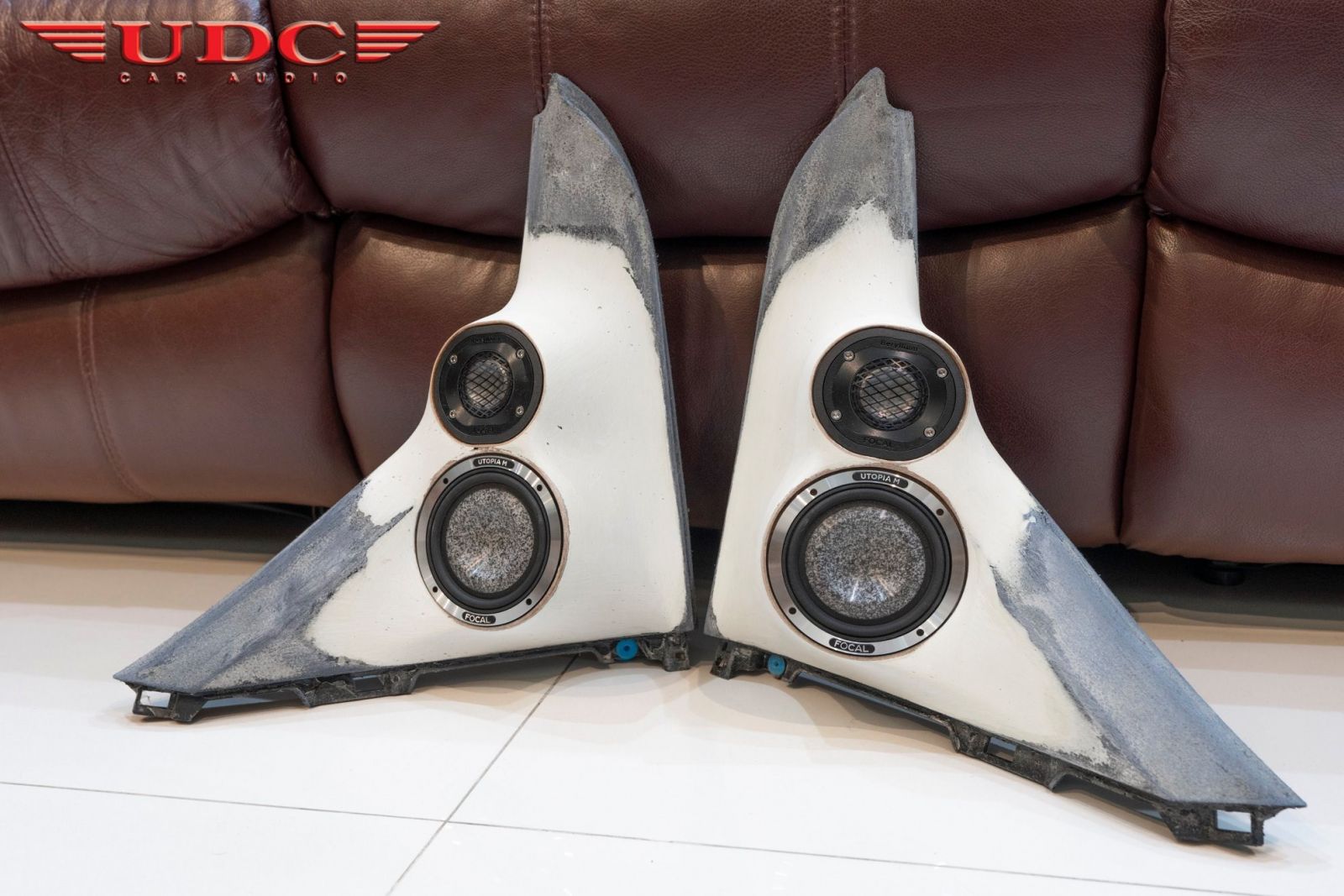

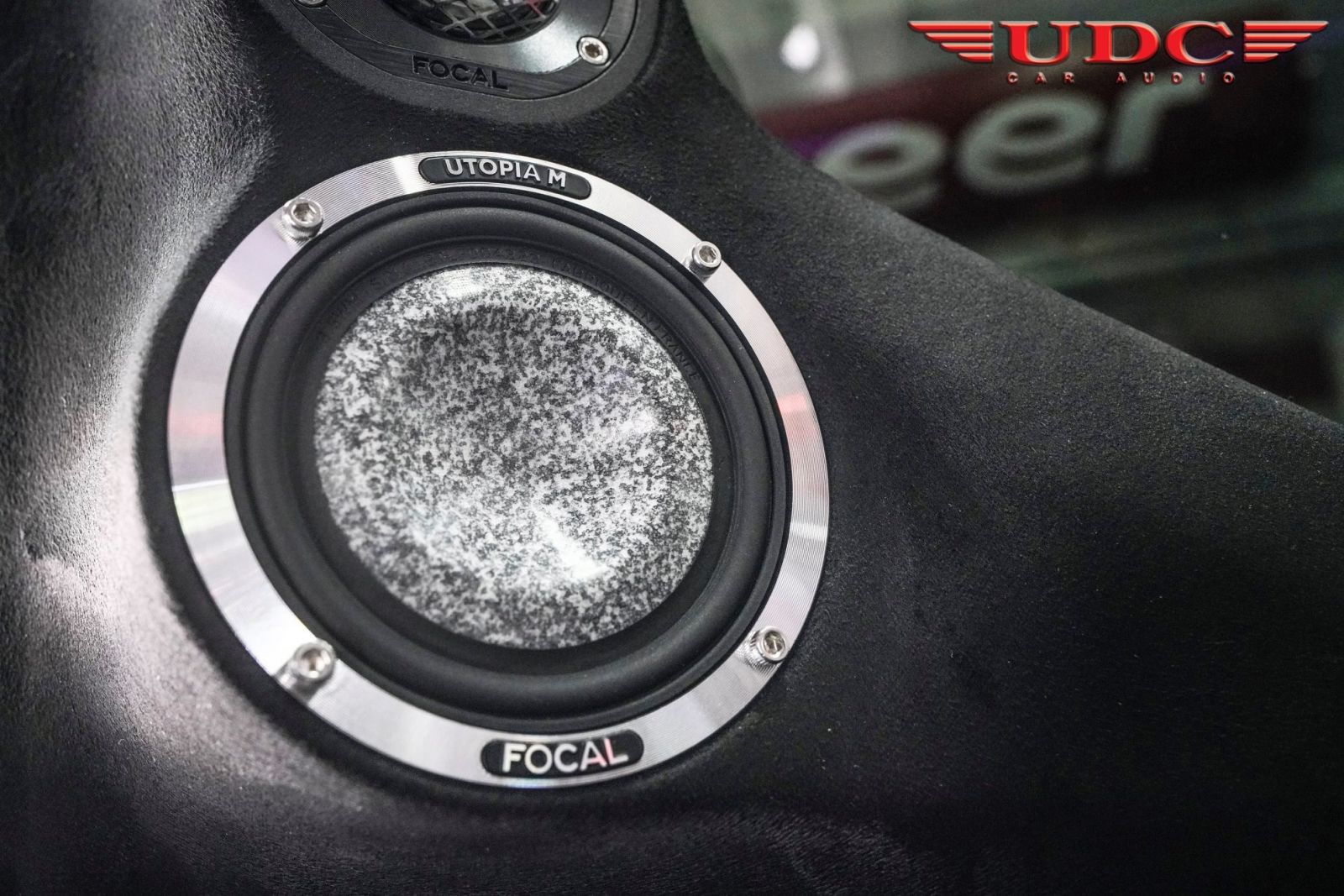

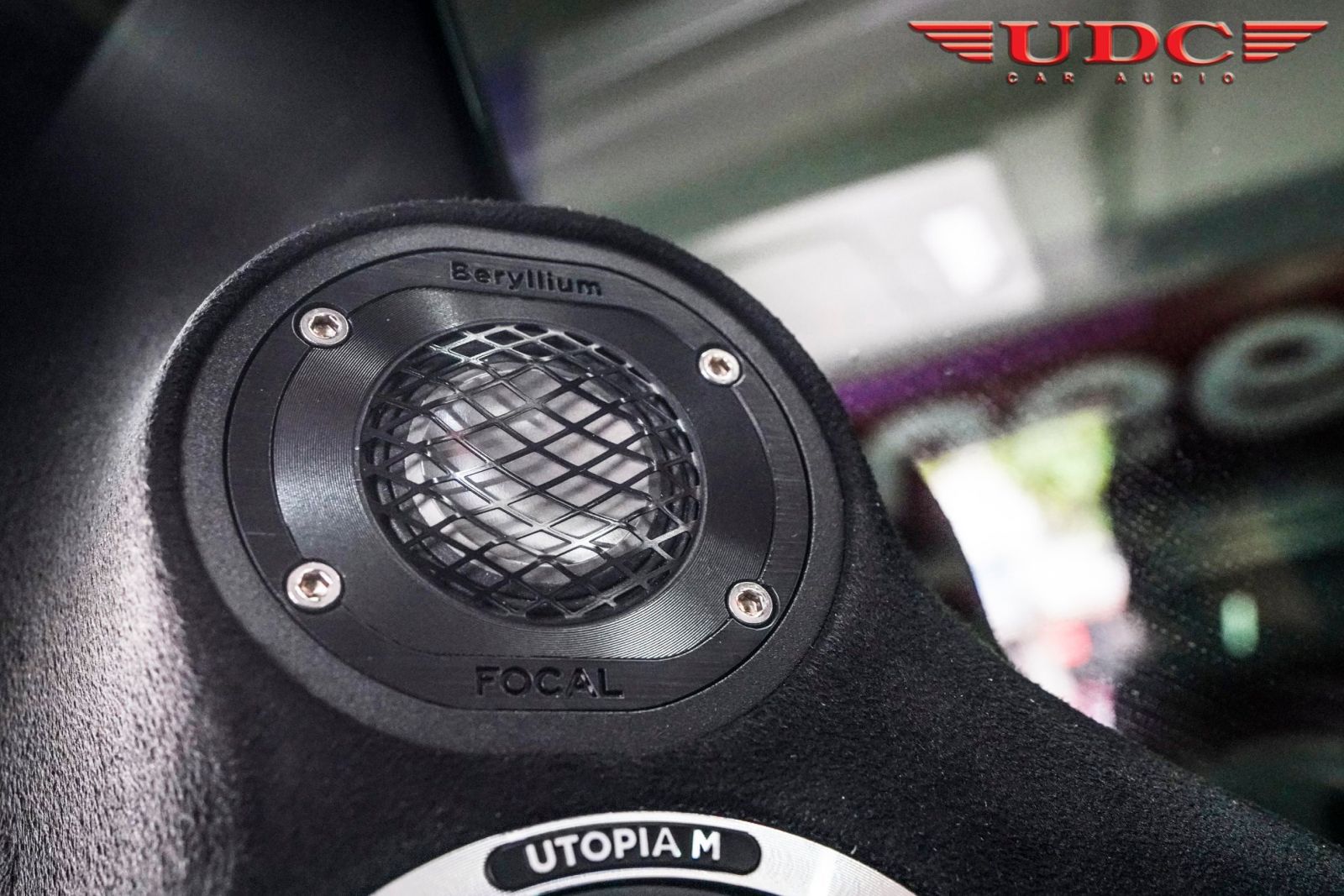

งานขึ้นรูปเสา B-Pillar 3 Way แบบ Made By Order ติดตั้งลำโพง TWEETER และ MIDRANGE ของลำโพง

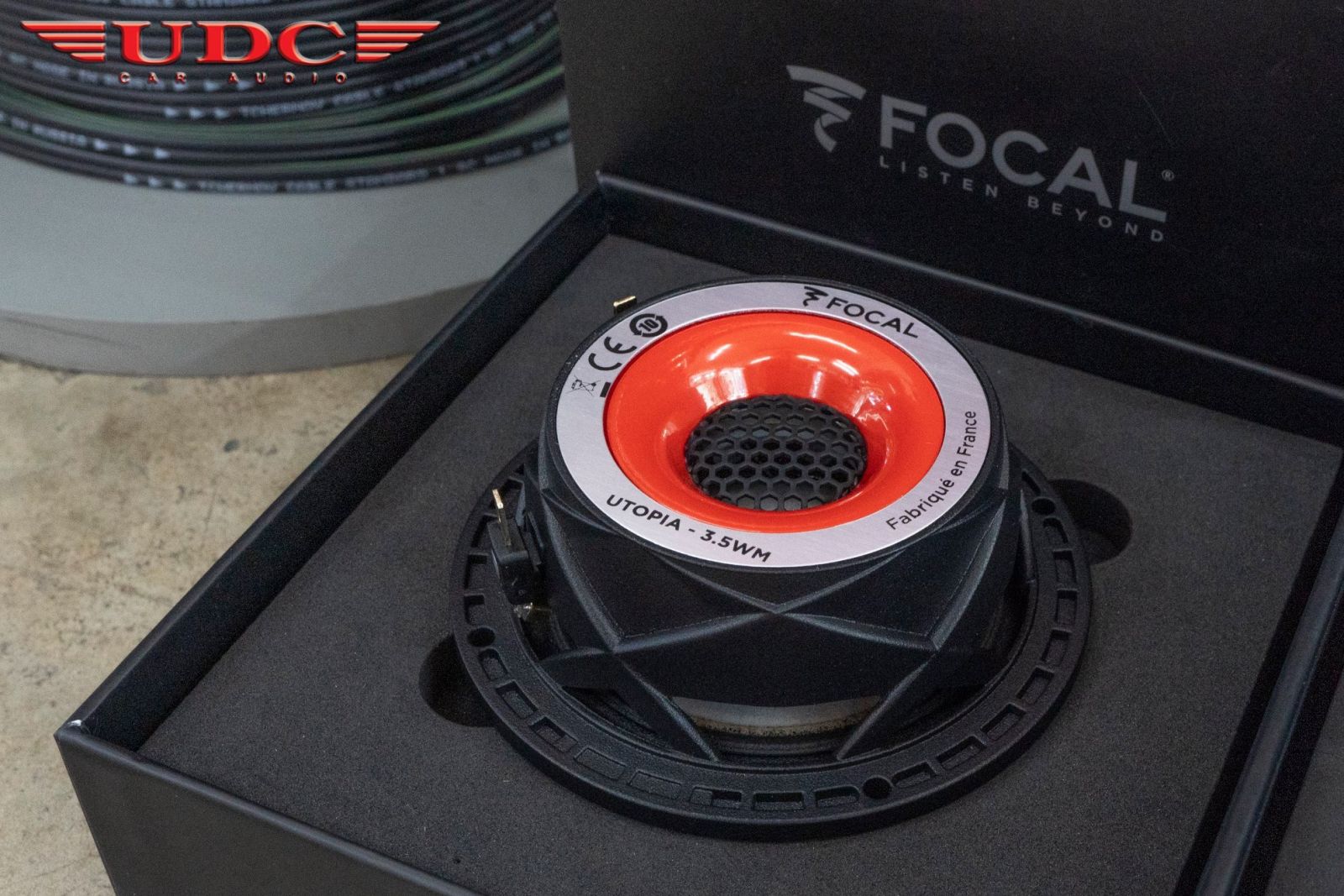

FOCAL UTOPIA M ในรุ่น TWM และ 3.5WM ในตำแหน่งประตูบานเลื่อนของรถ TOYOTA ALPHARD คันนี้

โดยฐานรองลำโพงนั้นทางร้าน เราขึ้นรูปจากเครื่อง CNC ทำให้งานทุกชิ้นนั้นมีขนาดที่เล็ก และมีขนาดเท่ากันทุกชิ้น

ทำให้ชิ้นงานทั้งซ้ายและขวา มีขนาดเท่ากัน พร้อม หุ้มชิ้นงานเป็นอคันทร่าสีดำ เก็บงานเข้ารูป ยึดติดตั้งเข้าที่เสา B-Pillar

แน่นหนาแข็งแรง และ ด้วยเทคนิคการตั้งเสาจากทาง UDC CAR AUDIO ที่เราใส่ใจและพิถีพิถันทุกขั้นตอนในงานติดตั้ง

จึงทำให้เสียงแหลม นั้นกลมกลืนกันมากที่สุดกับลำโพงเสียงกลาง อีกทั้งยังได้ความสูงของเสียงที่พอเหมาะ

และ ความกว้างของเวทีเสียงที่กว้าง ที่ดีที่สุดเท่า ที่สภาพอะคูสติกภายในรถนั้นสามารถให้ได้




(***ต้องขออภัยที่รูปเป็นแค่เสียงแหลมนะครับ พอดีทางเจ้าของรถจะใส่คู่ลำโพง UTOPIA M แบบ 2-Way  ต่อมาได้ทำการ
อัพเกรดเพิ่มเป็น แบบ 3-Way ซึ่งทางร้านลืมถ่ายรูปเอาไว้ครับ รูปในส่วนนี้จะเป็นการขึ้นรูปของ 2-Way เท่านั้นครับ)

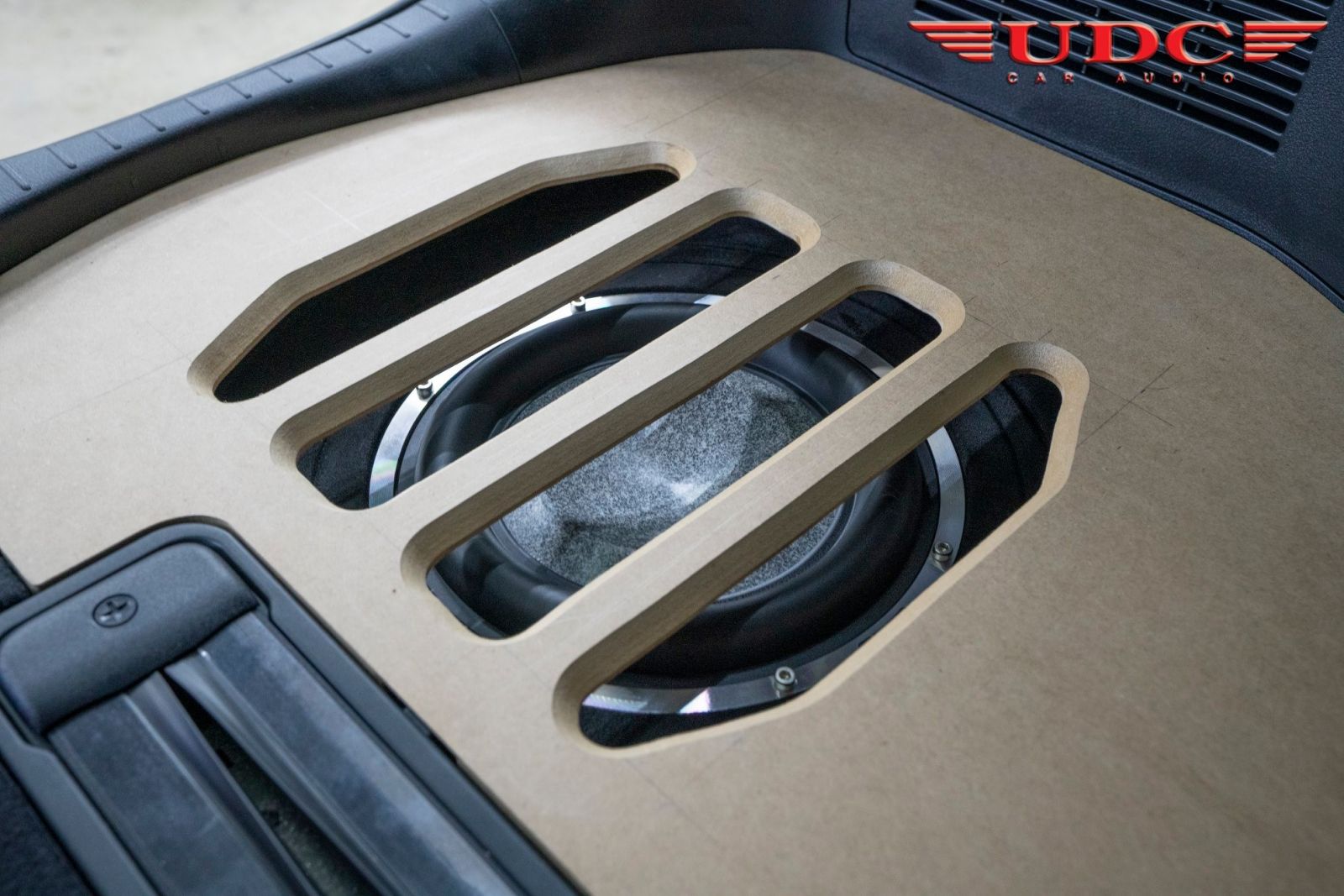

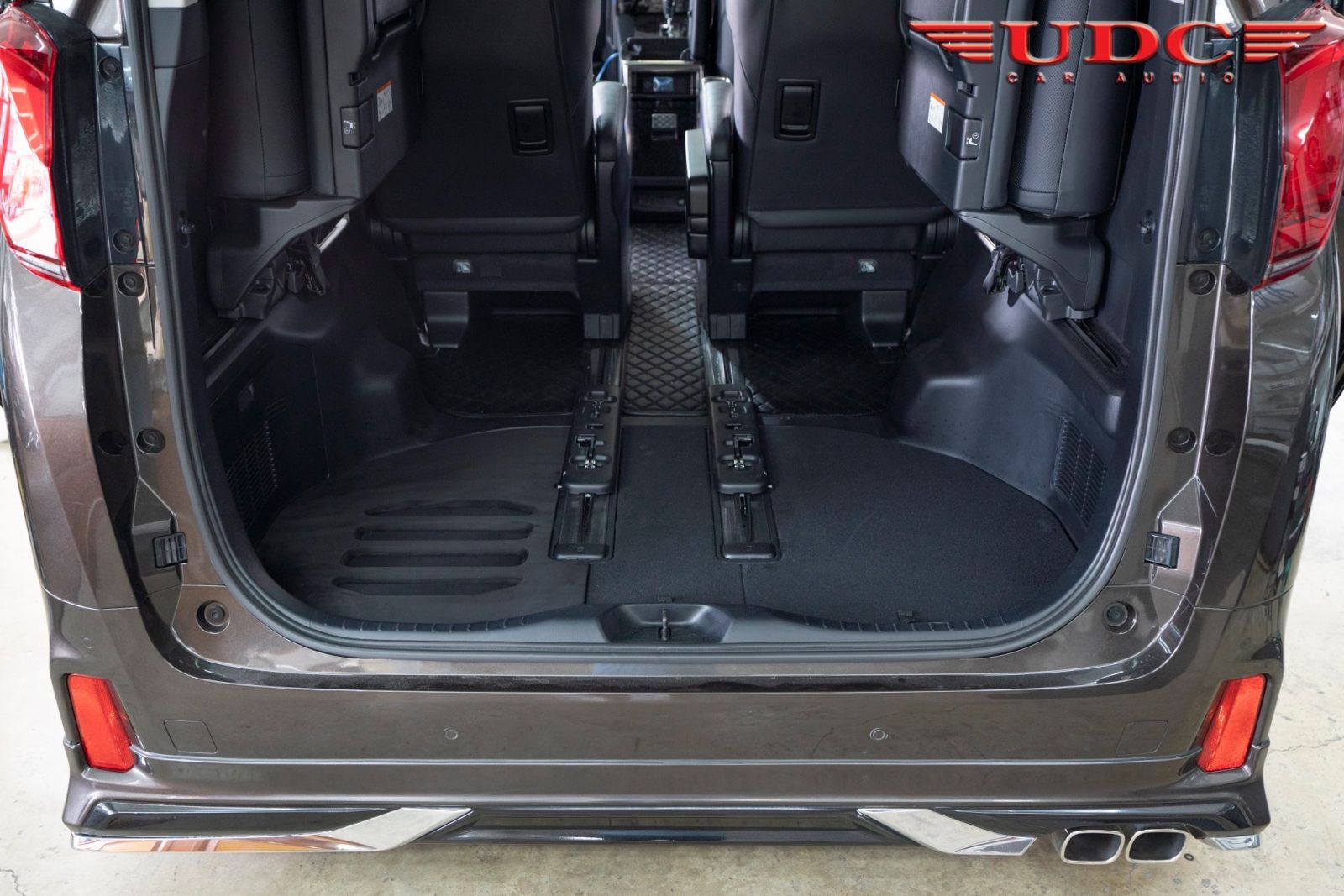

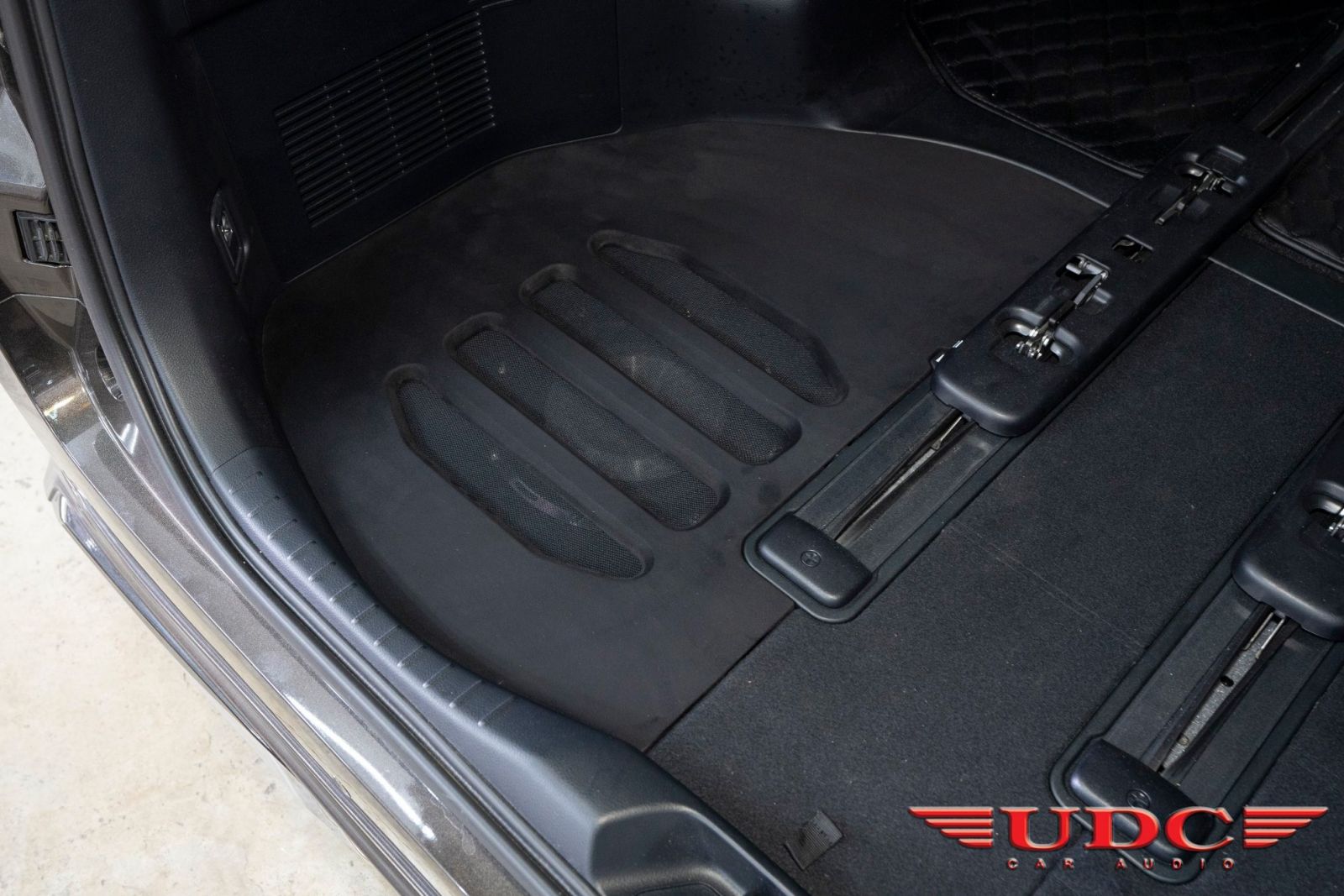

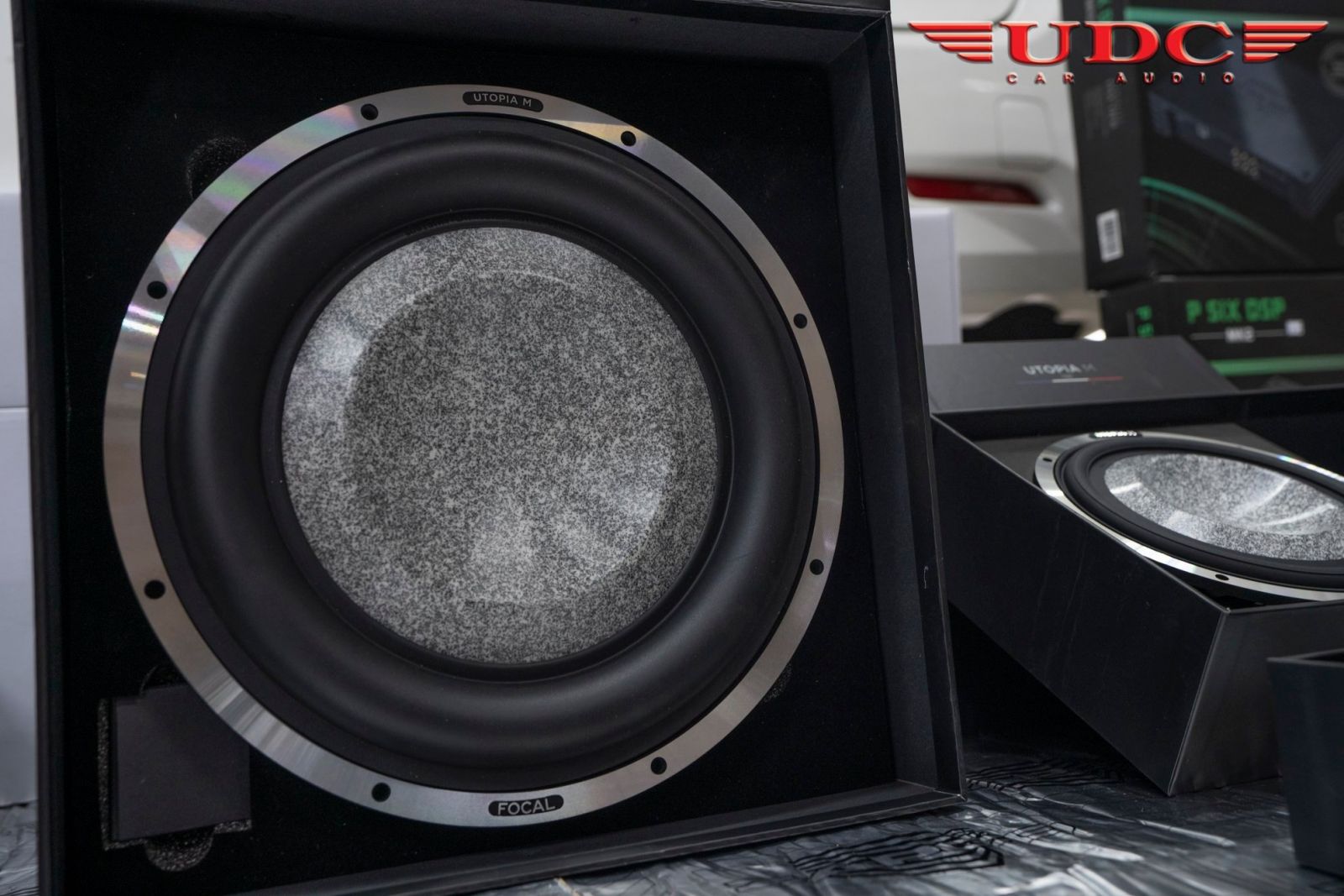

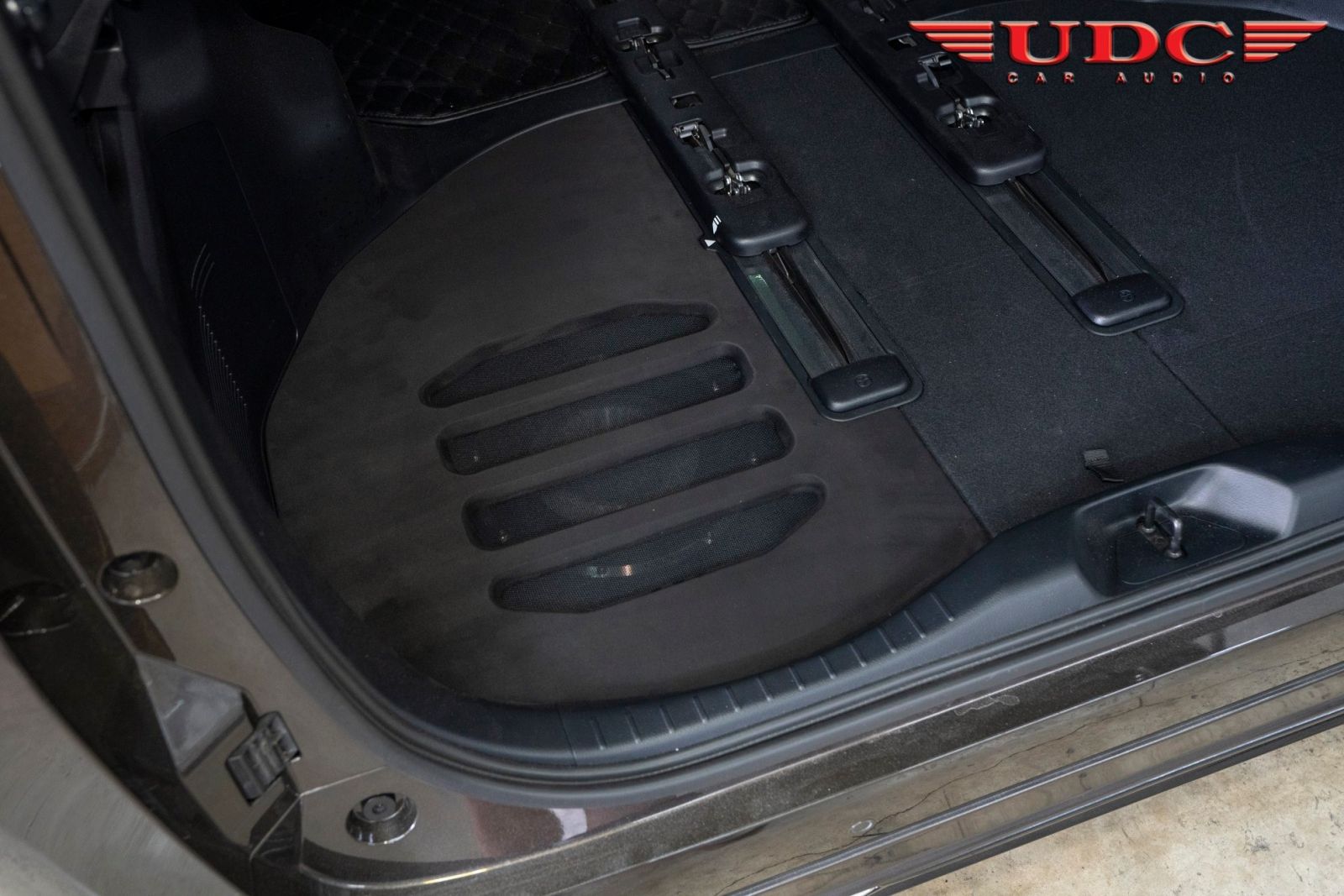

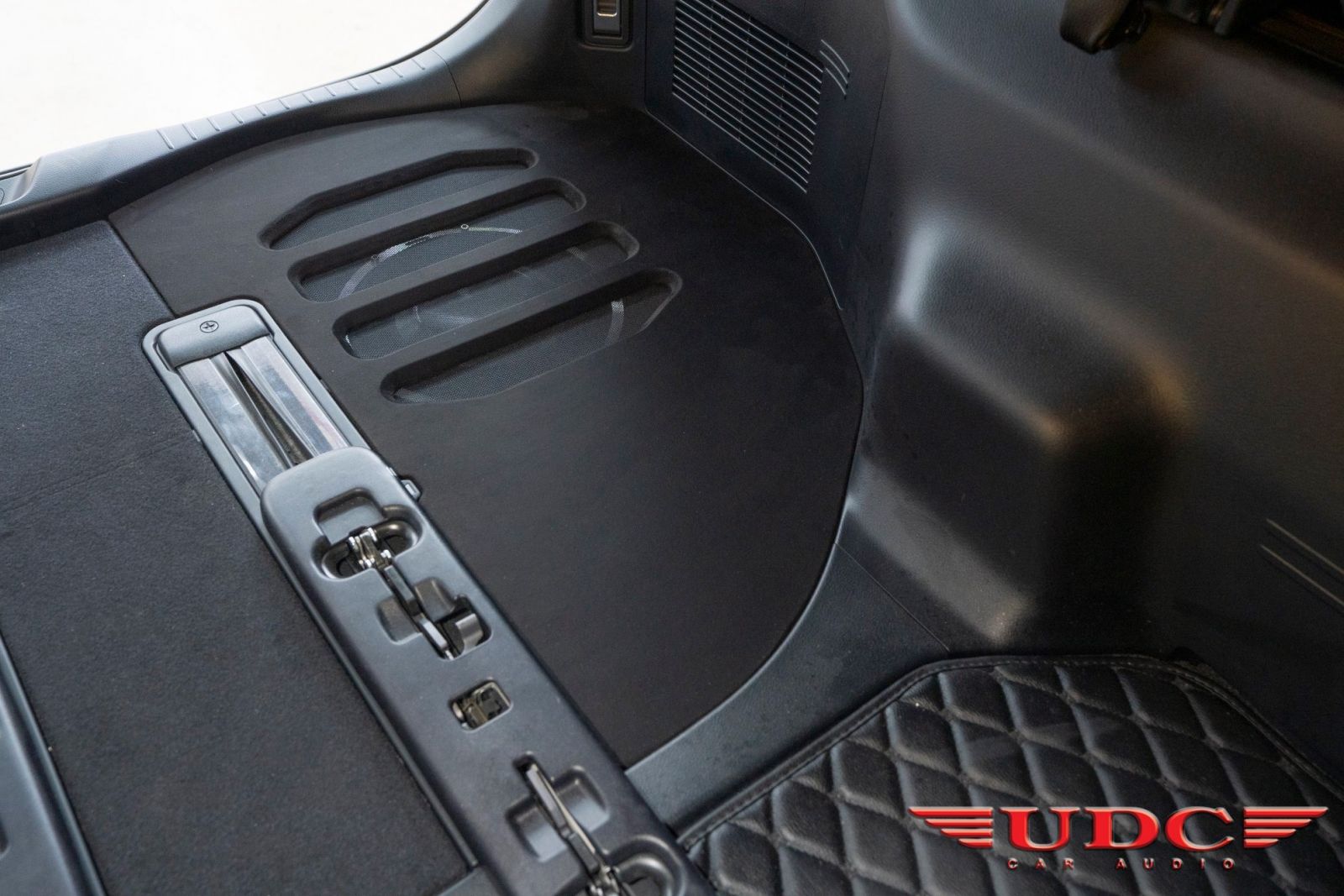

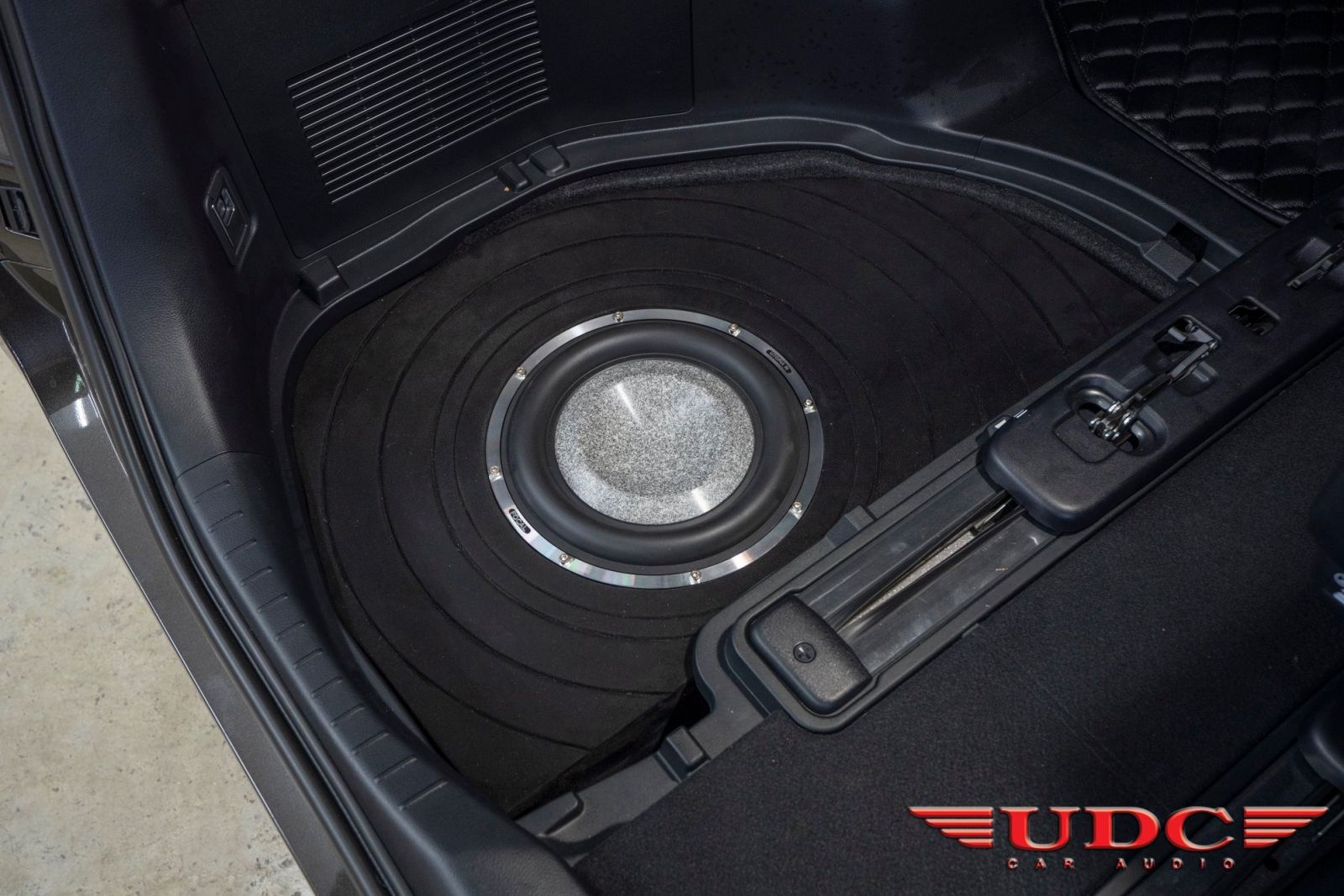

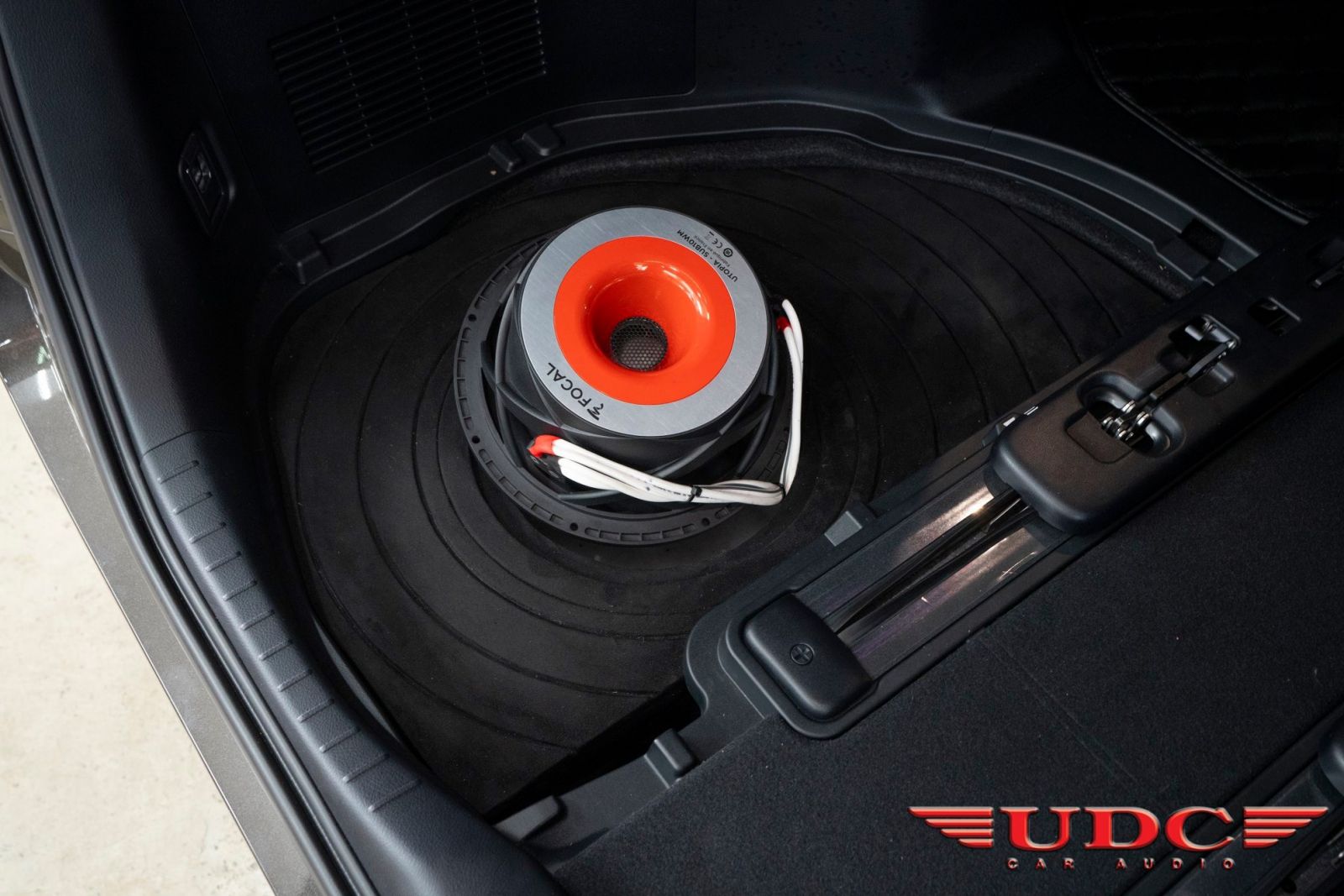

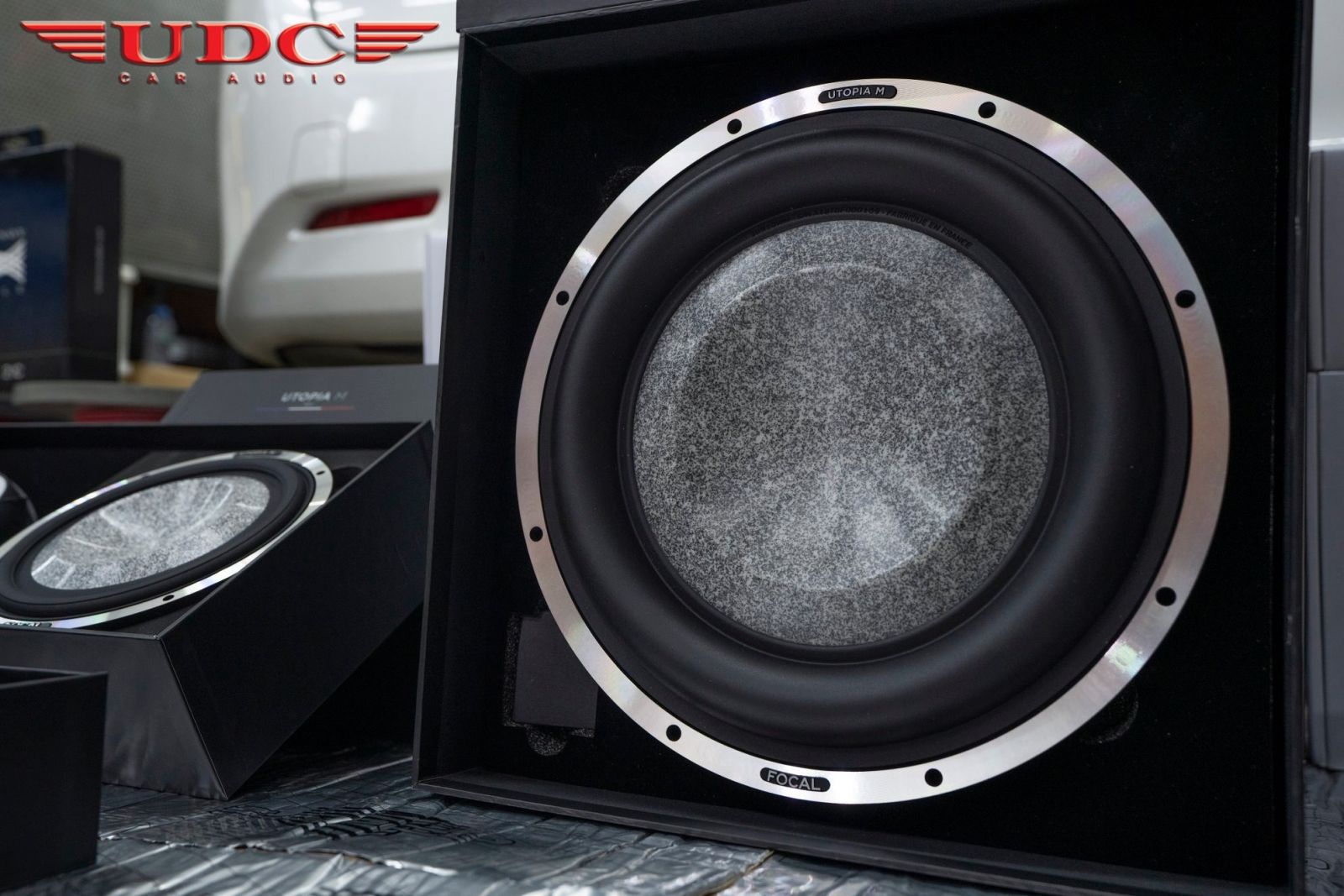

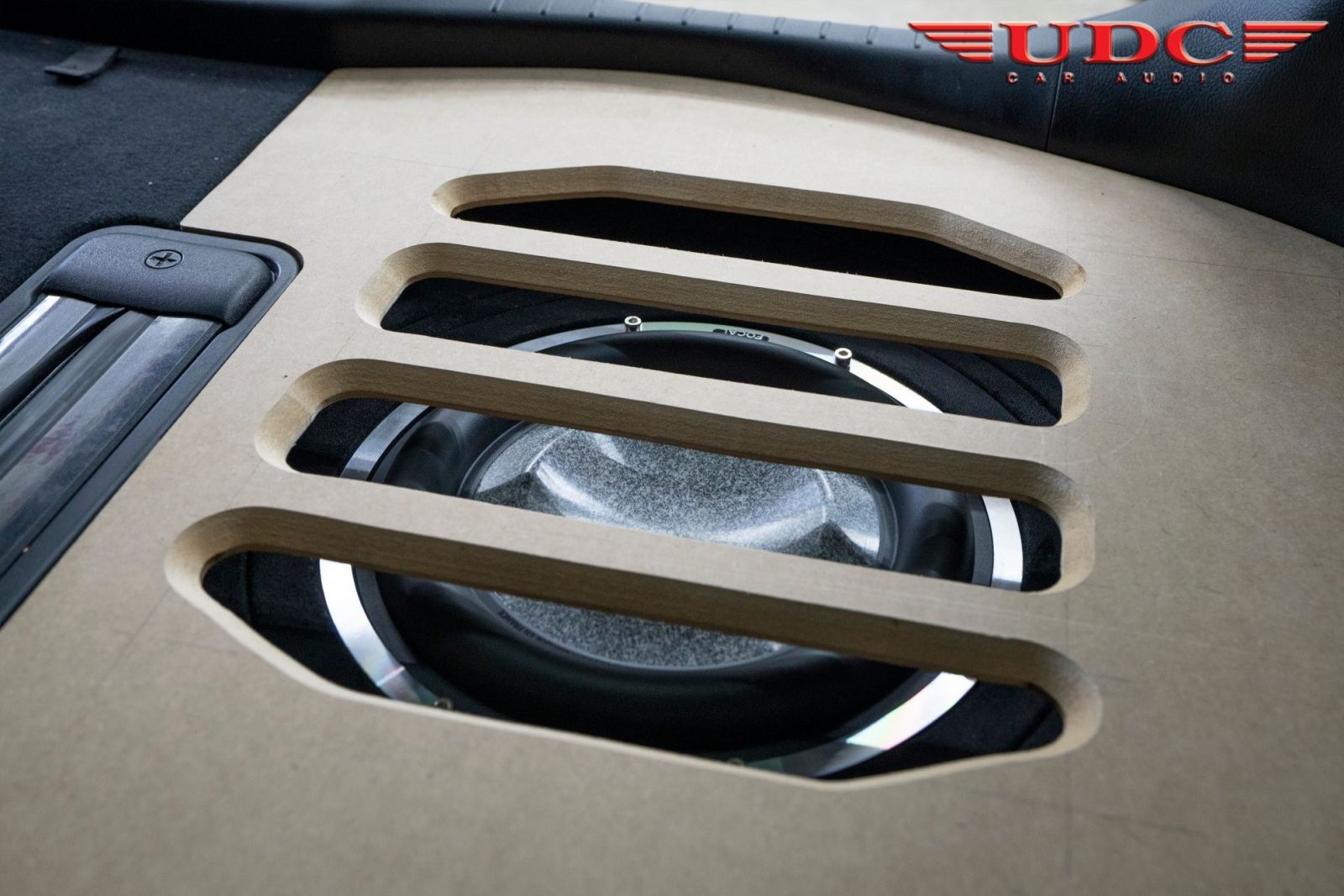

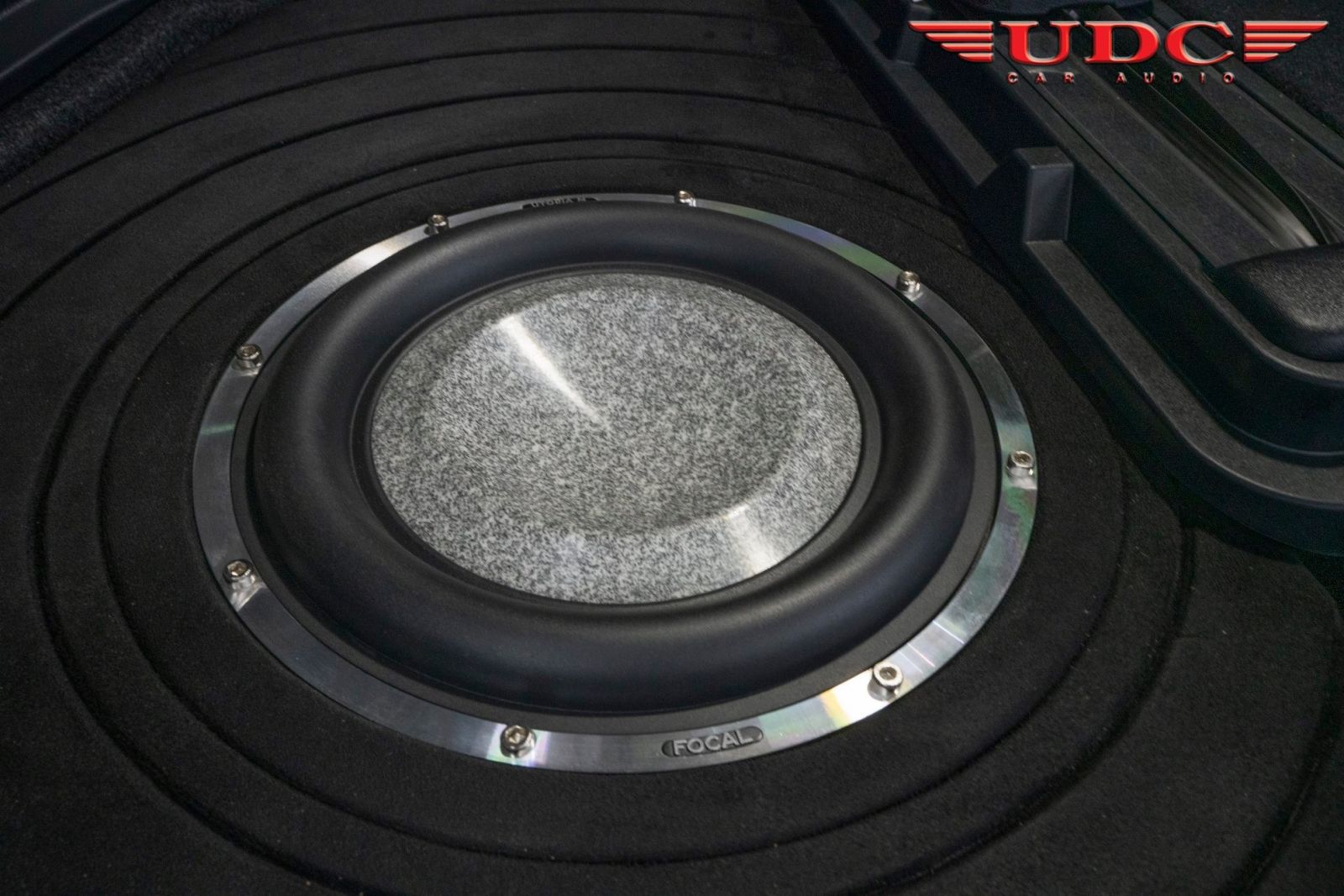

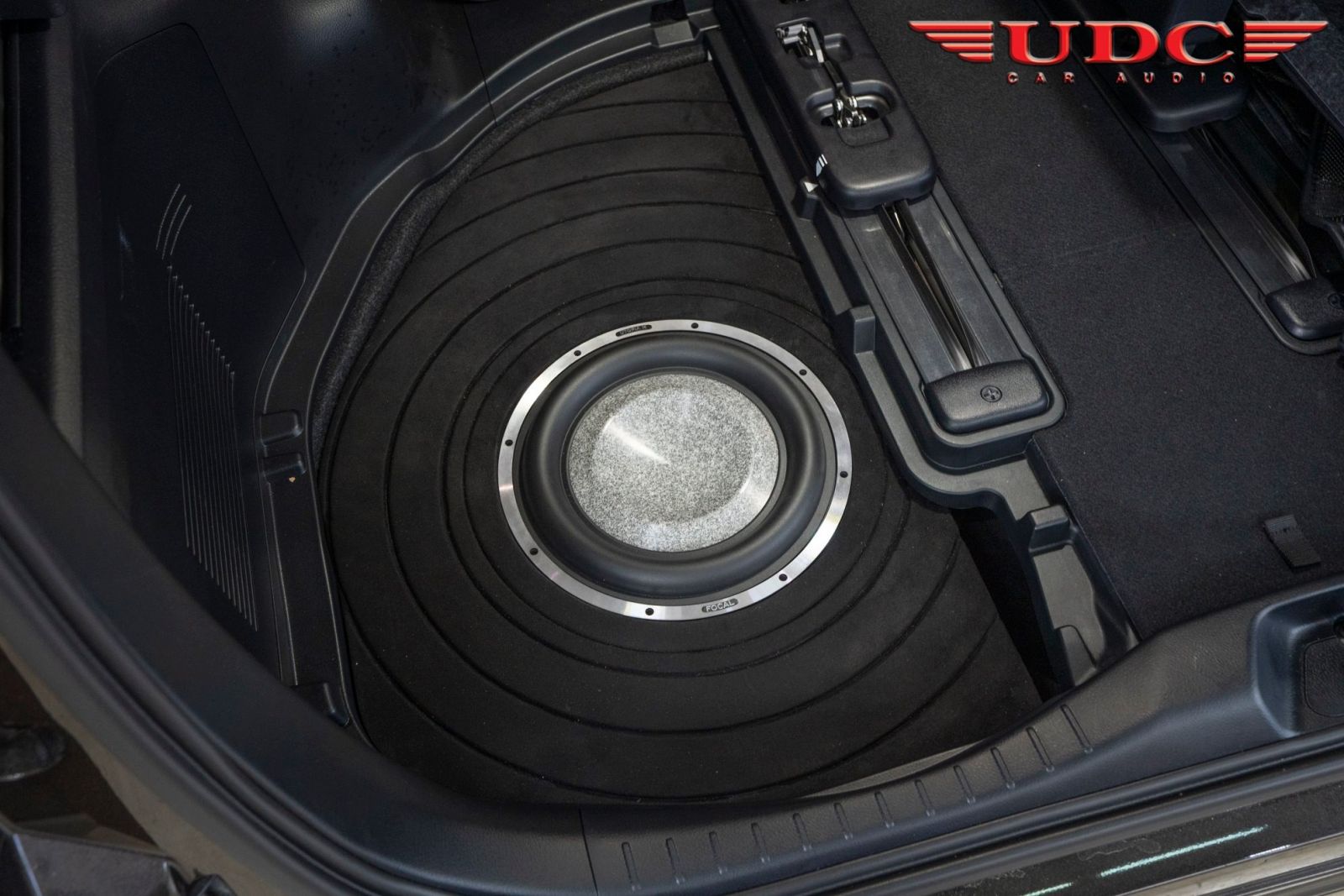

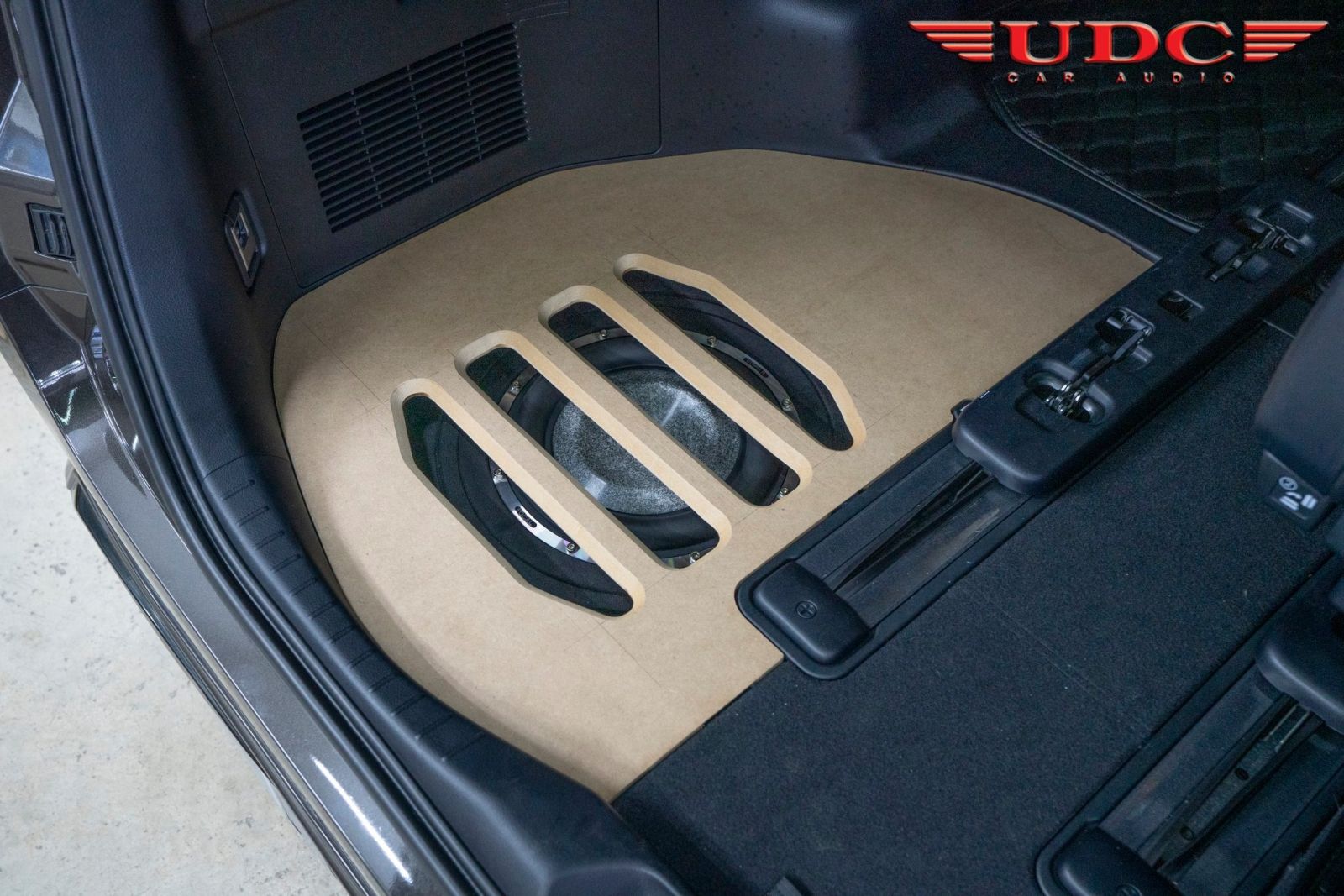

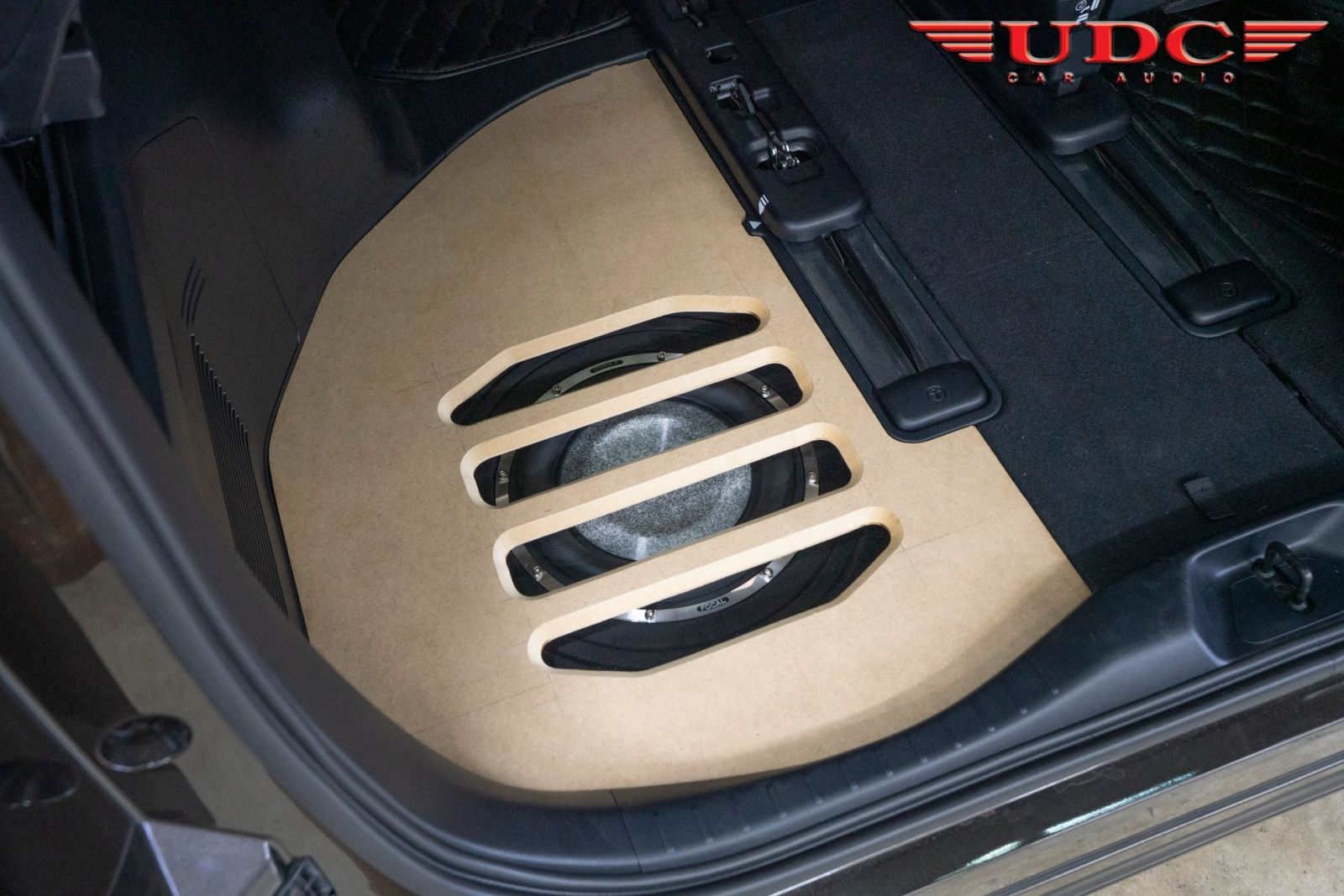

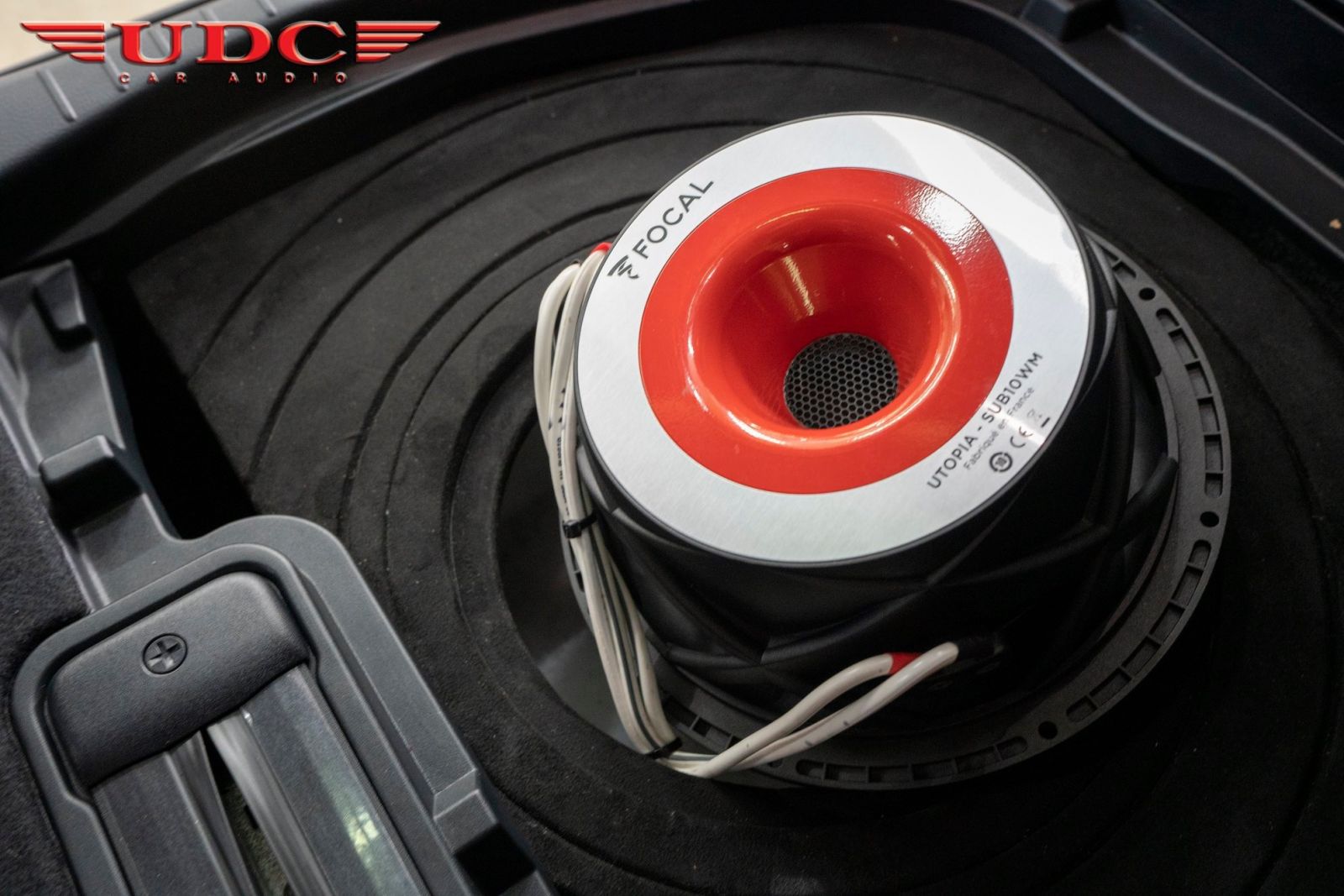

ตู้ซับที่หลุมเก็บของท้ายรถ TOYOTA ALPHARD คันนี้กับ SUBWOOFER FOCAL UTOPIA M SUB10WM ขนาด 10"

ที่ตอบสนองความถี่ต่ำได้ลึกถึง 31Hz และยังให้คุณภาพเสียง ที่หนักแน่น หัวเบสชัด อิ่มใหญ่แต่ยังคงความกระชับ

เชื่อมรอยต่อระหว่างความถี่ WOOFER 6WM ได้อย่างดีไม่ฟ้องต่ำแหน่งได้อย่างดีเยี่ยมครับ Made in France 100%


ซึ่งตู้ซับนี้เราได้ทำการออกแบบให้เหมาะสมกับปริมาตรของตัวดอก SUBWOOFER จาก DATA SHEET ซึ่งภายในได้

ทำการกลิ้งเรซินด้านในเพื่อปิดรอยร่วยทั้งหมด และเสริมความแข็งแกร่งของตู้ด้านใน ทำให้ตู้เกิดการสั่นคลอนน้อยที่สุด

เท่าที่ทำได้ครับ









































HEC-BT FOR HELIX P SIX DSP MK2 - The HELIX Extension Card Bluetooth® Audio Streaming


Function กันอีกเล็กน้อยใน TOYOTA ALPHARD คันนี้ครับกับความก้าวล้ำนำหน้าไปอีกขั้นของ HELIX

กับอุปกรณ์เสริมเขี้ยวเล็บตัวล่าสุด ซึ่งจะเพิ่มความสามารถในการเชื่อมต่อ Bluetooth Audio Streaming และ

Optical Digital output แบบ SPDIF format รองรับการสนับสนุนของ codec Qualitm® aptX ™

และการสตรีมมิ่งเสียงแบบไร้สายแบบ A2DP ที่ให้คุณภาพเสียงระดับ CD Audio นอกจากนี้ก็ยังส่งผ่านสัญญาณโดยตรง

(โดยไม่มีการแปลง AD-DA เพิ่มเติม) จากโมดูล BT ไปยัง HELIX ช่วยให้สามารถประมวลผลสัญญาณแบบ lossless

ที่ยังให้ประสิทธิภาพเสียงที่ยอดเยี่ยม โดยโมดูลนี้จะมาพร้อมกับแผงด้านข้างเฉพาะอุปกรณ์และ

เสาอากาศรับสัญญาณ Bluetooth ครับ




SPECIFICATION  : HEC BT - HELIX P SIX DSP MK2



Bluetooth® standard : v3.0 + EDR

Bluetooth® profile : A2DP

Bluetooth® codec : SBC and Qualcomm® aptX™

Number of paired devices : 8

Wireless frequency range : 2402 ~ 2480 MHz

Range : Up to 10 m

Digital optical output : SPDIF with 96 kHz / 24 Bit

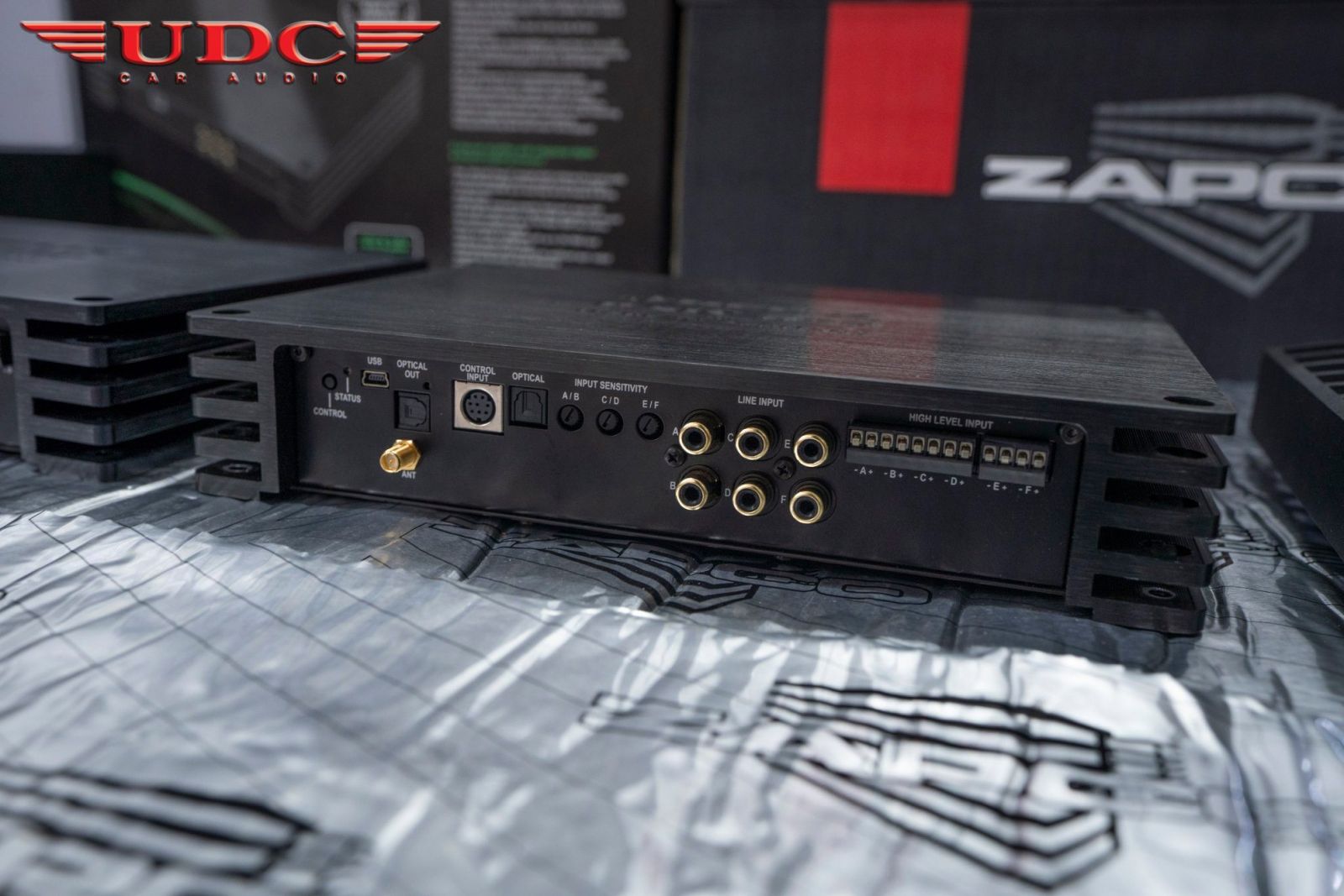

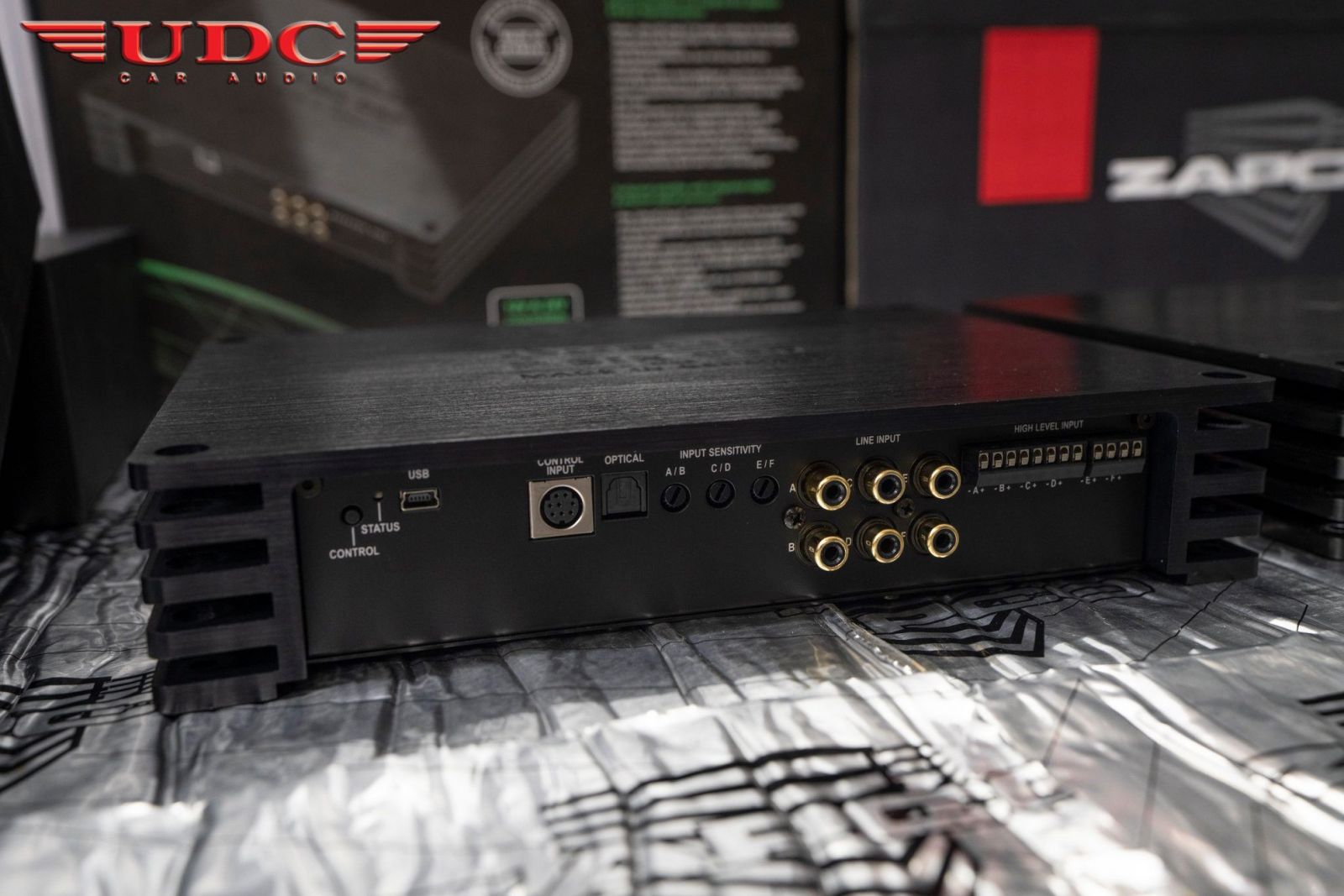

HELIX P SIX DSP MK2 ทั้งสองตัวที่กำลังขับสูงถึง #120W/CH จำนวนถึง 6 แชลแนล มาในคลาส "UltraHD Class D"

ที่ให้ความถี่ตอบสนองกว้างถึง 20Hz-44,000 Hz และยังมาพร้อมกับ DSP ในการจูนเสียงที่ละเอียดยิบ

ซึ่ง Signal Converters ที่ใช้ภายในก็ยังเลือกใช้เป็นของ BurrBrown ทั้งภาค A/D และ D/A อีกด้วยครับตัวเดียวจบจริงๆ

โดยทำการติดตั้งเอาไว้ใต้เบาะคนนั่งด้านหน้าซ้ายทั้ง 2 ตัวและทำแผงเป็นสองระดับเพื่อจะได้ซ่อนเอาไว้ในที่เดียวกัน

พร้อมกับทำการทำการแยกประเภทขั้ว + และ - ด้วยฉนวนกันสาย ด้วยสีเพื่อง่ายต่อการซ่อมบำรุงรักษาและป้องกันขั้วลำโพง


เสร็จเรียบร้อย มาให้ชมกันต่อนะครับ

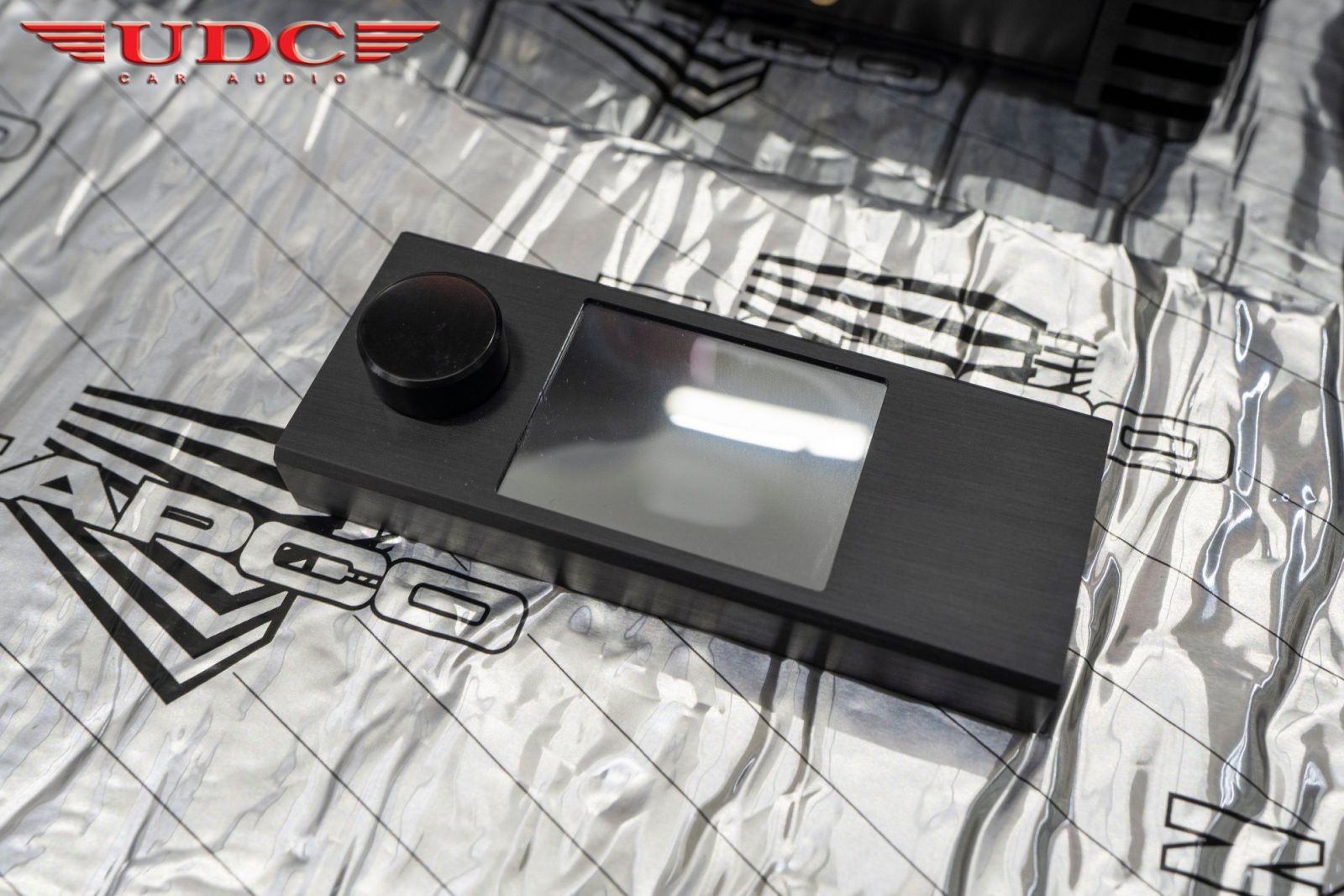

HELIX DIRECTOR / DIRECTOR - Display Remote Control


ตัวควบคุมและเลือกประเภทของลักษณะการฟังในแต่ละตำแหน่ง ได้จากหน้าจอ DIRECTOR โดยตรงและยังสามารถเลือก

ระดับความดังเบาของระดับเสียงได้โดยตรง ซึ่งติดตั้งเอาไว้ที่ตำแหน่งช่องเก็บของด้านบนหลังคา

กับช่องเก็บของที่คอนโซลกลางด้านหลังครับ

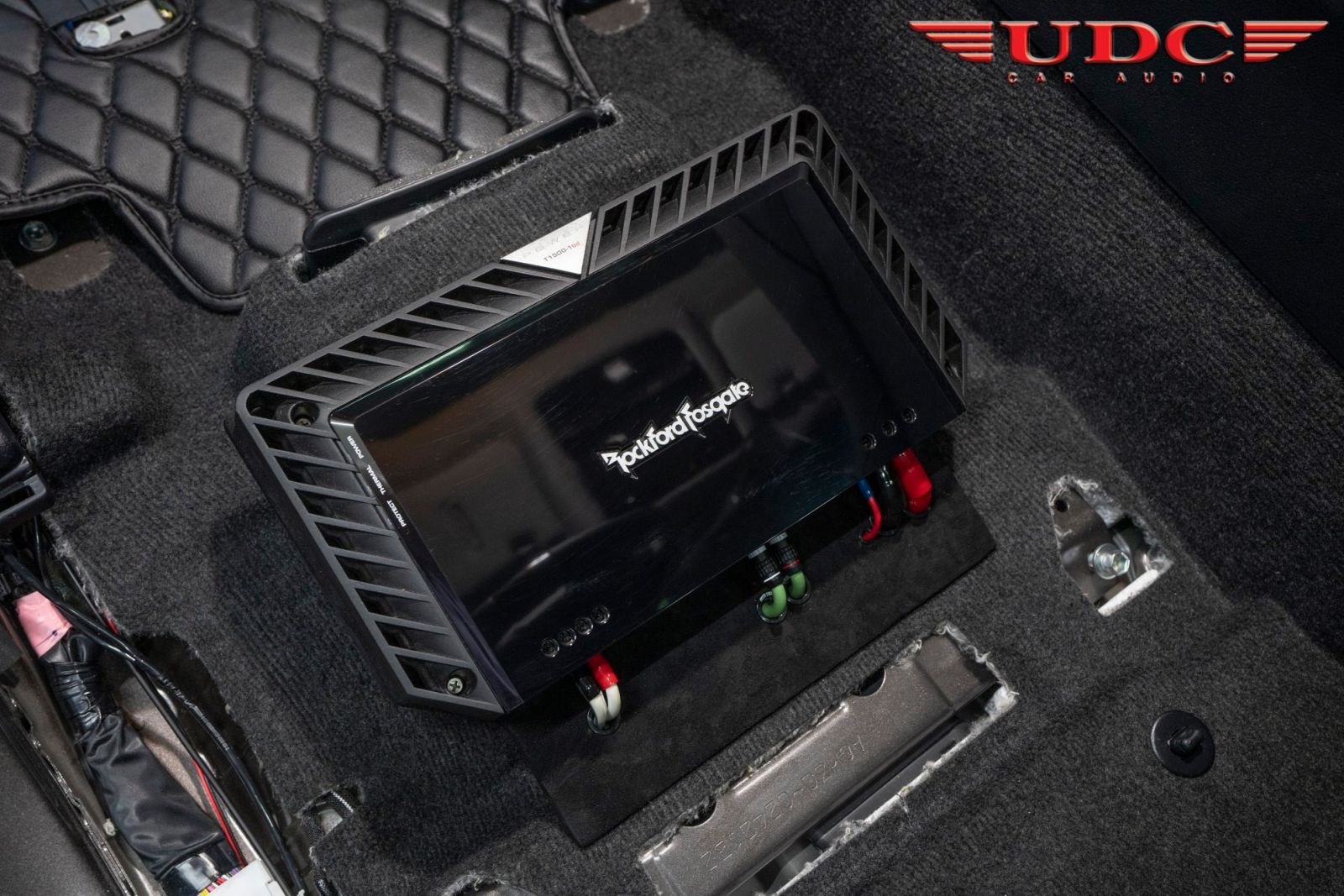

ROCKFORD FOSGATE T1500-1BDCP



งานติดตั้ง ROCKFORD FOSGATE T1500-1BDCP ที่ติดตั้งเอาไว้ใต้เบาะด้านขวา ทำการเก็บ

ชุดสายไฟ สายสัญญาณ สายลำโพง ของ TCHERNOV CABLE ทั้งหมดให้เรียบร้อย

พร้อมกับทำการทำการแยกประเภทขั้ว + และ - ด้วยฉนวนกันสาย ด้วยสีเพื่อง่ายต่อการซ่อมบำรุงรักษา

และป้องกันขั้วลำโพงเสร็จเรียบร้อย มาให้ชมกันต่อนะครับ














งานติดตั้ง กระบอกฟิวส์ และ ฟิวส์ HARMOTECH ในห้องเครื่องยนต์ของ TOYOTA ALPHARD มาให้ชมกันต่อนะครับ


เพื่อกันความร้อนจากห้องเครื่องมาทำลายชุดสายให้เสียหาย พร้อมกับทำการหุ้มด้วยฉนวนกันสายด้วยสี

เพื่อง่ายต่อการซ่อมบำรุงรักษาและป้องกันชุดสายไฟเสร็จเรียบร้อย ขั้นตอนเล็กๆน้อยๆที่เราใส่ใจครับ

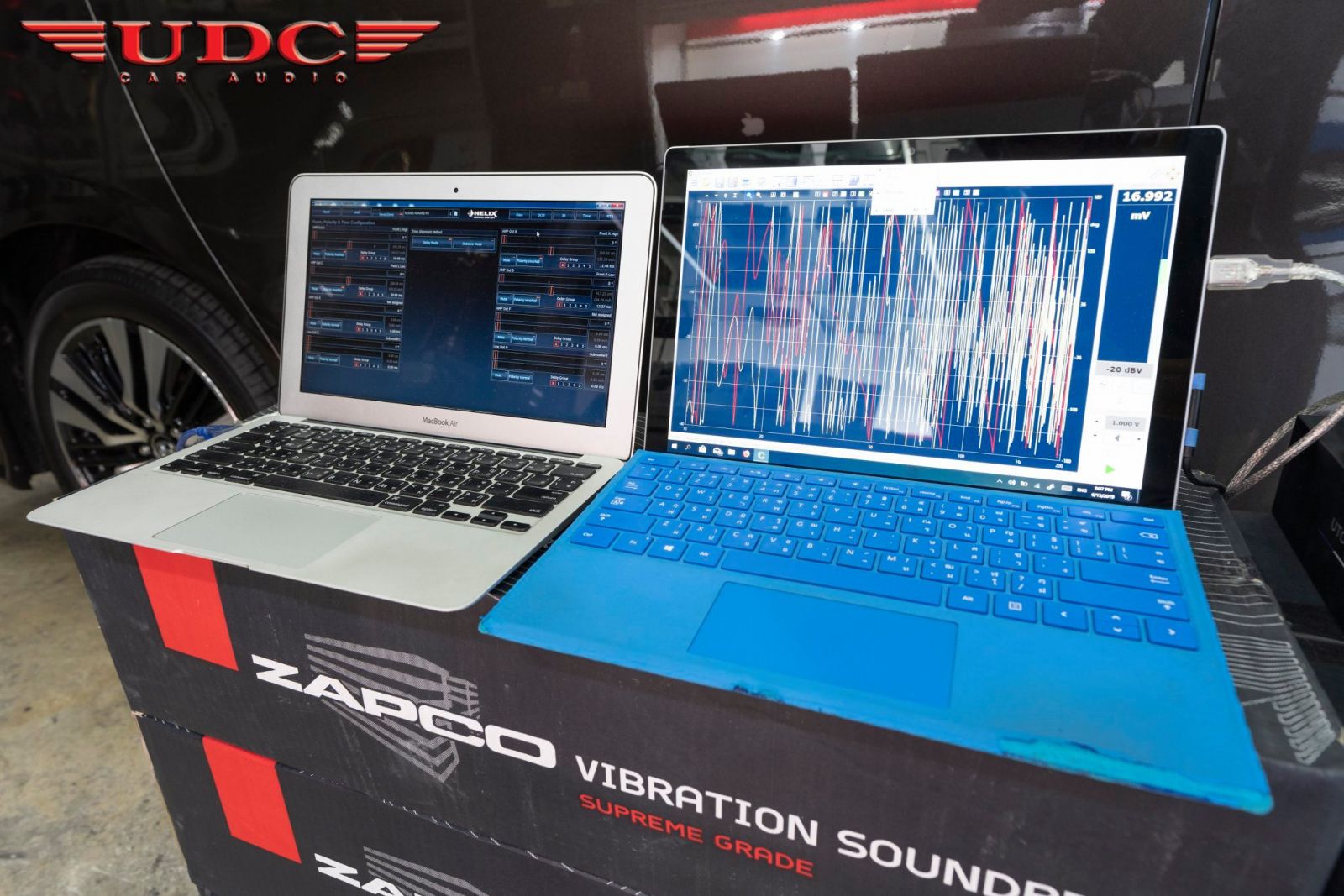

ในขั้นตอนสุดท้ายที่ขาดไม่ได้เลยก็คือ การปรับจูนและวัดค่าต่างๆของเสียงเป็นสิ่งสำคัญมากที่สุดในชุดเครื่องเสียง


ติดรถยนต์เพื่อดึงเอาประสิทธิภาพของอุปกรณ์ทุกชิ้นนั้นแสดงประสิทธิภาพได้ดีมากที่สุด

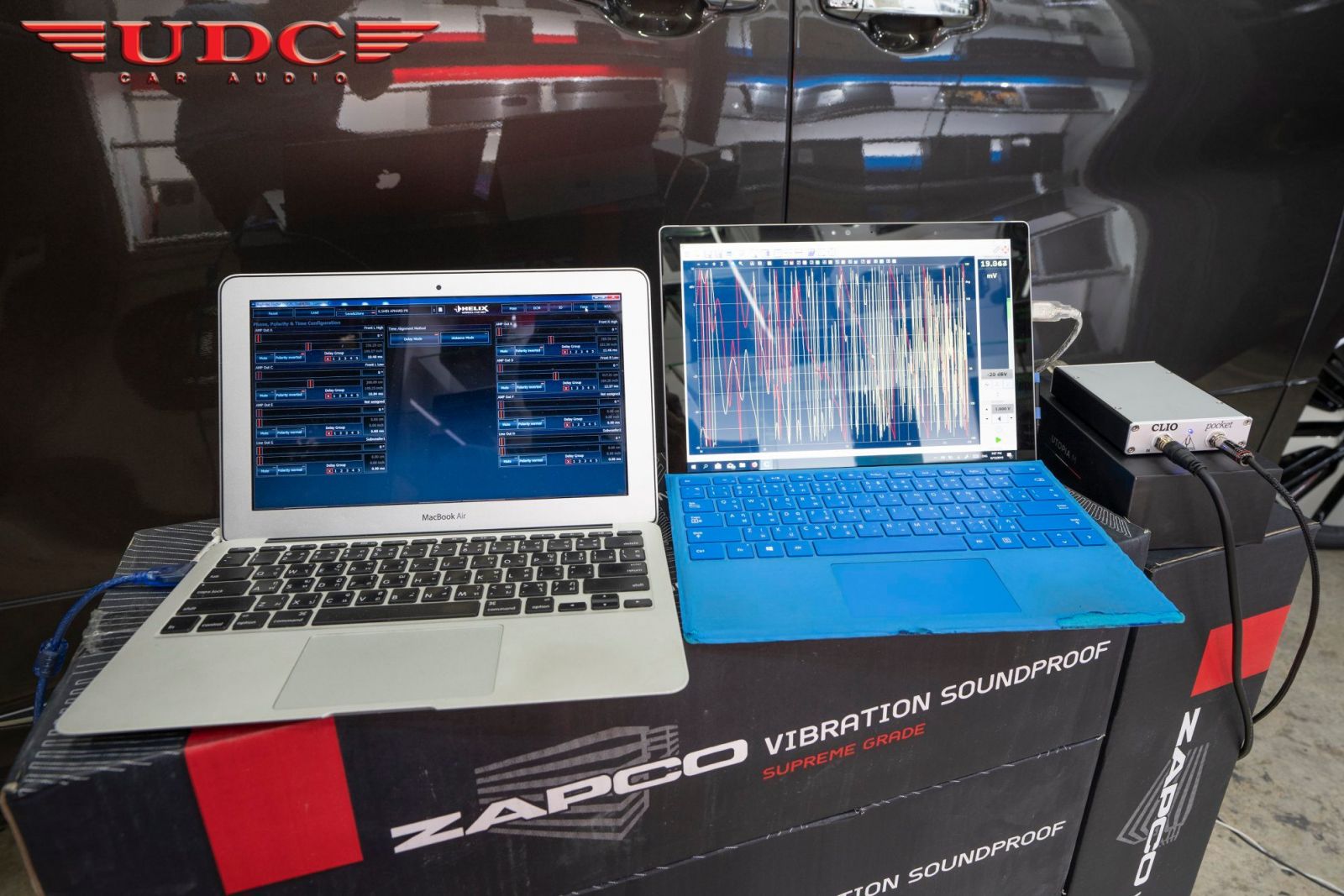

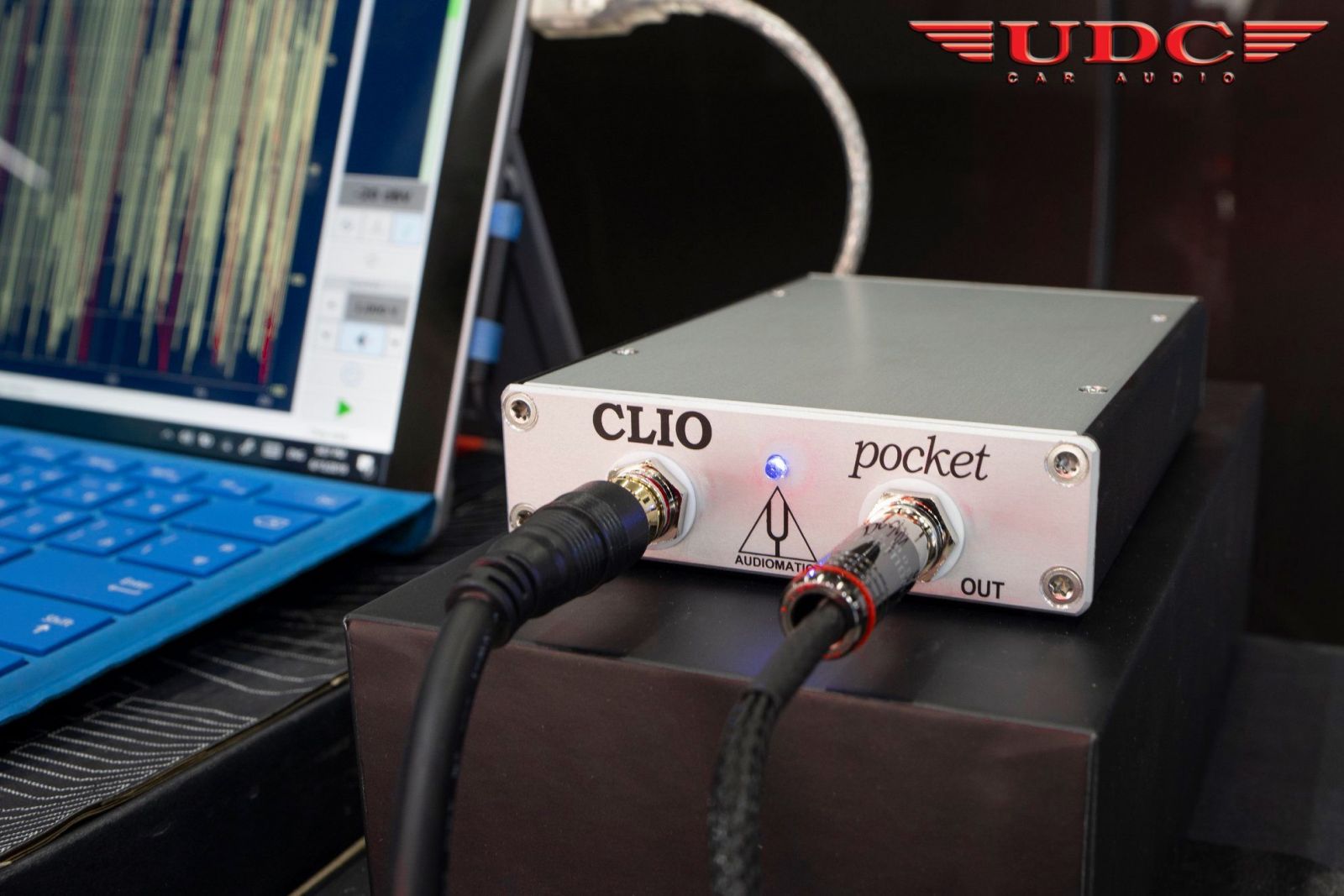

ซึ่งทางร้าน UDC CAR AUDIO ได้เลือกใช้อุปกรณ์วัดค่าทางเสียงของทาง AUDIOMATICA ในรุ่น CLIO POCKET


ที่มี Software ในการวัดและวิเคราะห์ที่ชาญฉลาด มีการวัดค่าต่างๆของเสียงที่ได้มาตราฐาน มีอย่างแม่นยำเที่ยงตรง


เป็นตัวตรวจเช็คข้อมูลของเสียงในระบบชุดเครื่องเสียง โดยค่าที่วัดต่างๆที่สามารถวัดได้จะมีอาทิเช่น



1. Time Alignment


2. Phase


3. Equalizer


4. Level


5. WaterFall Analysis


6. Polar Plot


7. T&S Parameter

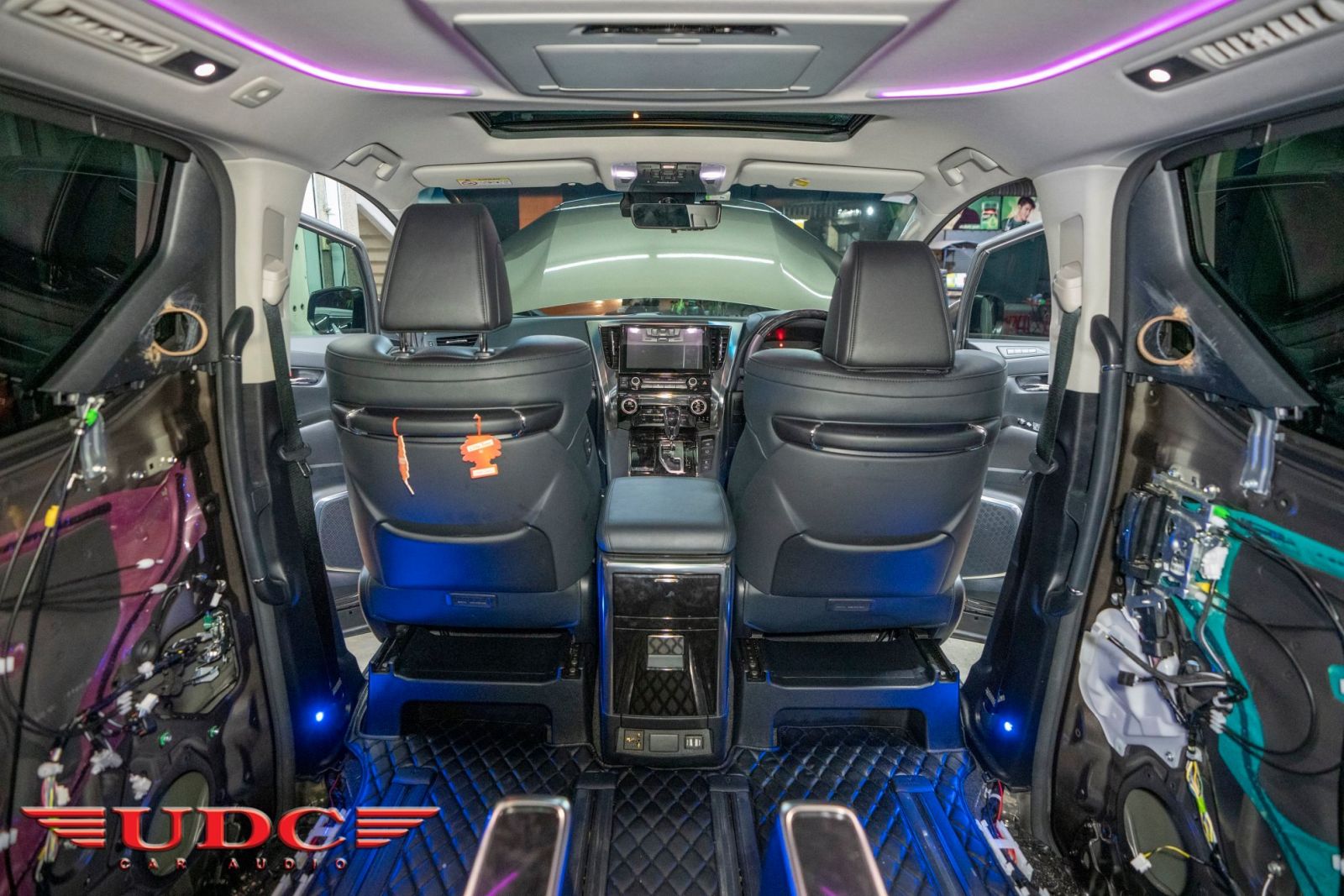

เสร็จเรียบร้อยจบครบทุกกระบวนการแล้วครับ กับงานติดตั้งชุดเครื่องเสียงใน TOYOTA ALPHARD คันนี้


ขอบคุณที่เข้ามารับชมงานติดตั้งของทางร้าน UDC CAR AUDIO ครับ



►งานติดตั้งที่เน้นทุกรายละเอียด ไม่ปล่อยผ่านงานที่ไม่ได้คุณภาพ

►ปรับจูน วัดและวิเคราะห์เสียงด้วยโปรแกรมที่ทันสมัยที่สุด

►ให้คำปรึกษาในระบบเสียงจนมั่นใจว่าสินค้าที่เลือกถูกต้องตามความต้องการ

►ดูแลงานติดตั้งและปรับจูนหลังการขายตลอดอายุการใช้งาน

►รีวิวจากลูกค้าที่เข้ามาใช้บริการ https://www.facebook.com/pg/Udccaraudio.Bangsue/reviews/?ref=page_internal

►ไม่ว่าจะเป็นรถแบบไหนรุ่นอะไรทางเราพร้อมที่จะตอบโจทย์ได้อย่างสมบูรณ์แบบ สามารถสอบถามรายละเอียดต่างๆเพิ่มเติมได้ที่



✅UDC CAR AUDIO ทั้งสองสาขาได้เลยครับ

สาขา บางซื่อ โทร. 02-585-8353

►Map : https://goo.gl/maps/ccg6GpzHtjdZtYEk8

สาขา รัตนาธิเบศร์ โทร. 02-594-1003

►Map : https://goo.gl/maps/N3V1Qx7S1VuaSSL58



www.udc-caraudio.com

Email : [email protected]








ติดต่อผ่านทาง LINE ID

คุณวุฒิ สาขาบางซื่อ

LINE ID : wut-udc



คุณเบนซ์ สาขารัตนาธิเบศน์


LINE ID : benzudc

Top
