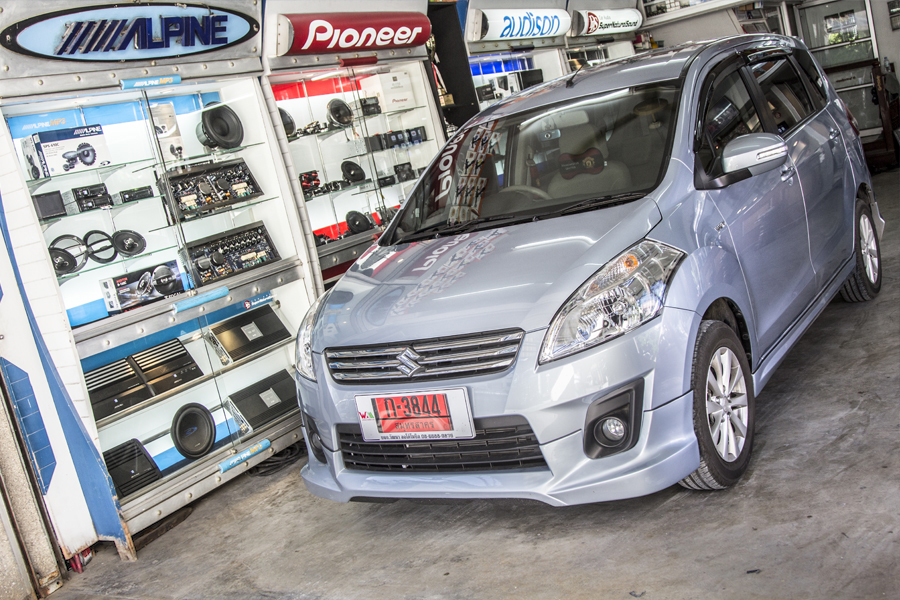

SUZUKI ERTIGA กับชุดเครื่องเสียง AUDISON + HARMOTECH ในระบบ HI-POWER
MULTIMEDIA HEAD UNIT : PIONEER AVH-X8650BT
FRONT SPEAKER : AUDISON VOCE AVK6 (2-Way System)
REAR SPEAKER : HERTZ ECX 165.5
SUBWOOFER : HARMOTECH HT-SB808
SPEAKER CABLE : HARMOTECH T16 (16 AWG) [OFC]
INTERCONNECT COAXIAL CABLE : NEXTECH ULTRA Xi
REAR SEAT TV : DECAR DV-999 + IR HEADPHONE
DAMP : HARMOTECH SUPER DAMPING MATERIAL MADE IN RUSSIA
MODIFY PASSIVE เปลี่ยน C จาก PASSIVE เป็น MUNDORF M-Cap EVO Aluminium Oil
บัดกรีเข้าอุปกรณ์ต่างๆ ทั้งระบบด้วยตะกั่ว เงินผสมทอง MUNDORF MSolder® SUPREME

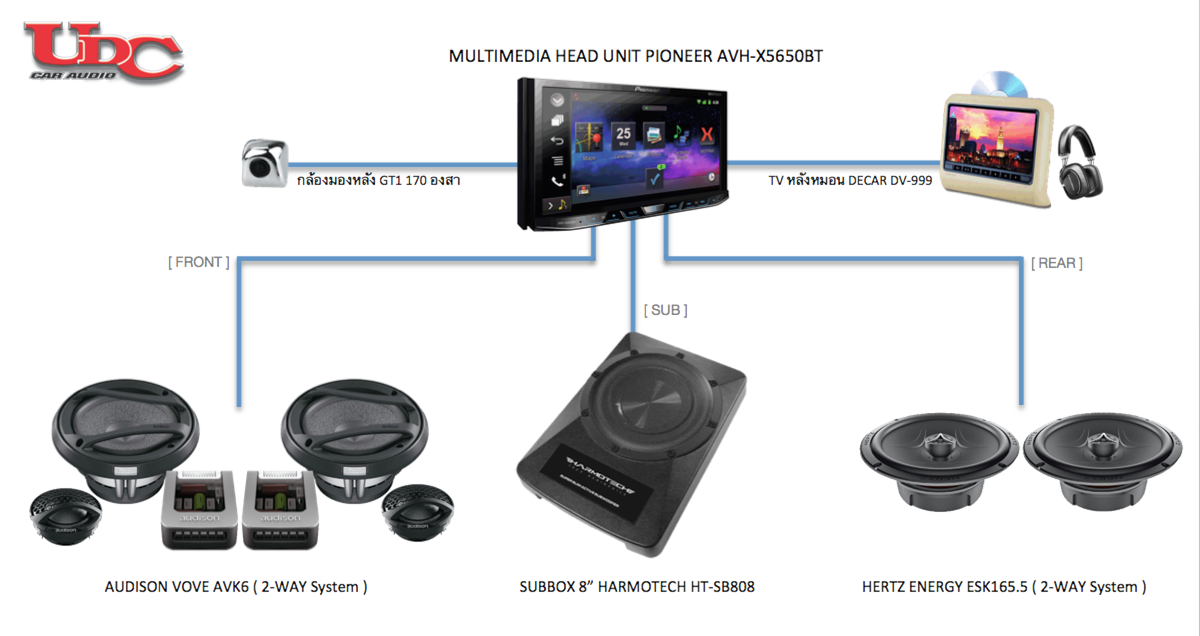

AUDIO SYSTEM DIAGRAM SUZUKI SWIFT By UDC CAR ADUIO

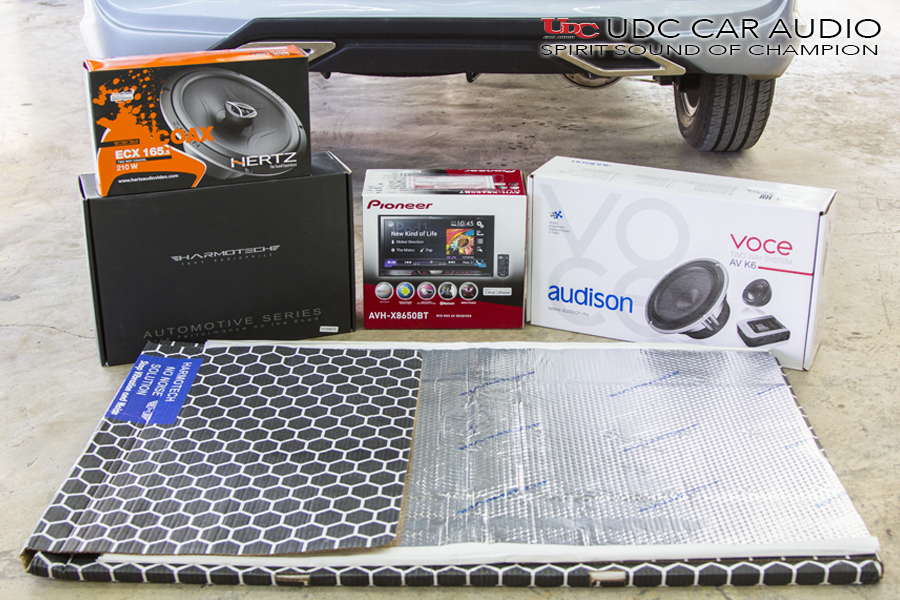

เตรียมของพร้อมติดตั้งแล้วครับ

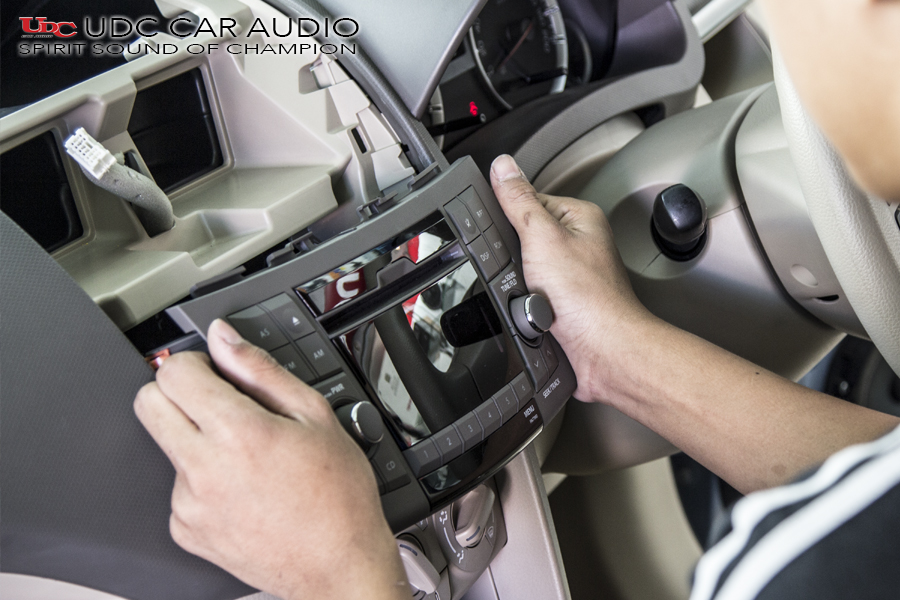

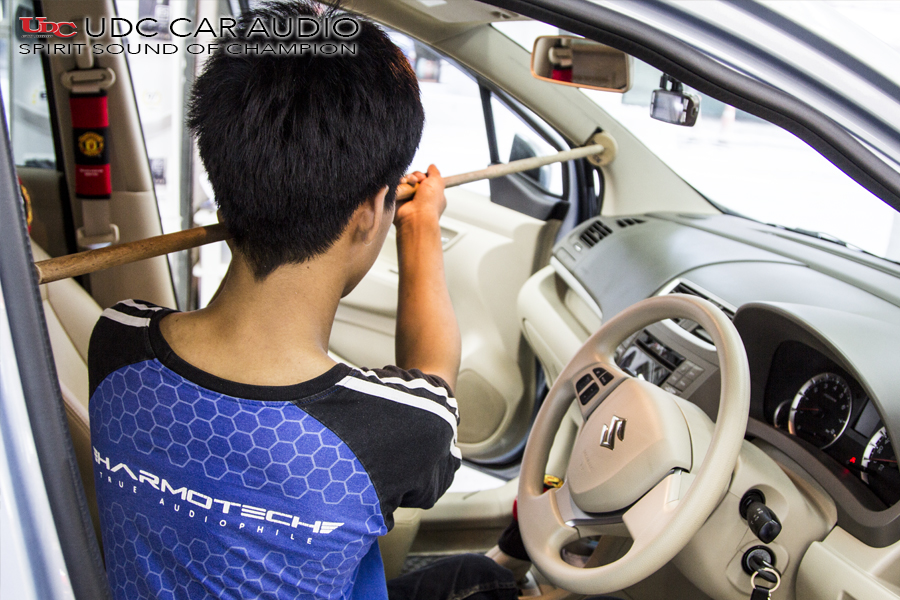

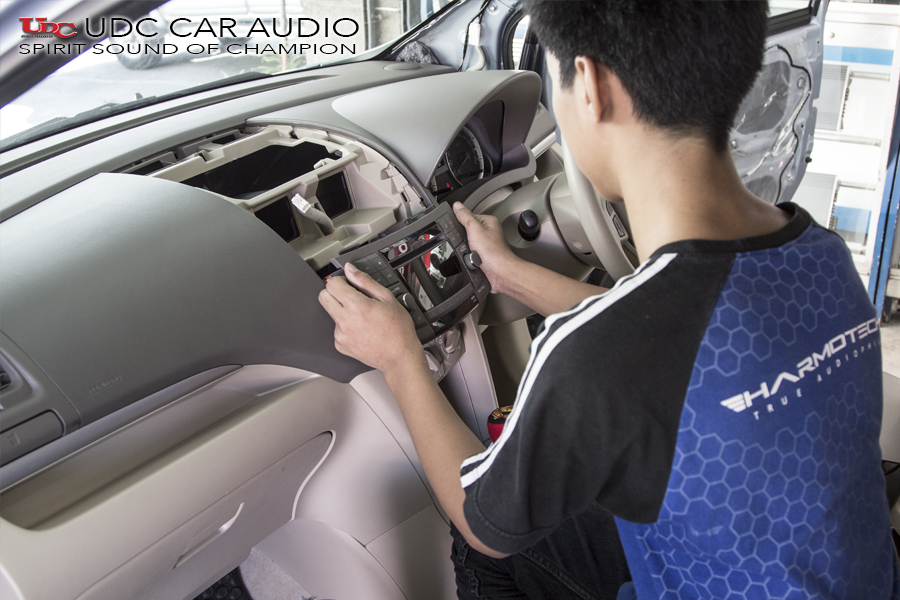

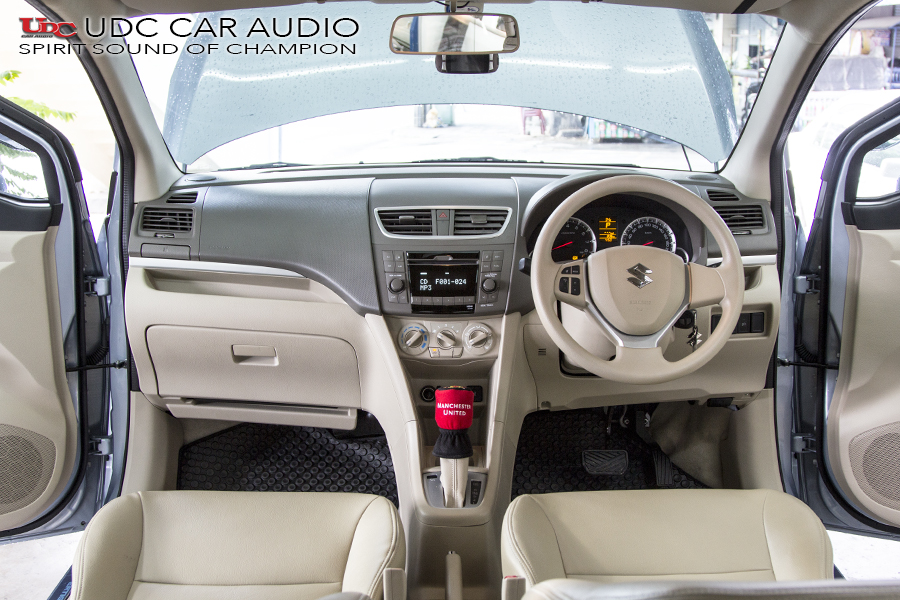

เริ่มทำการถอดเครื่องเล่นวิทยุเดิมของ SUZUKI SWIFT ออกแล้วครับ

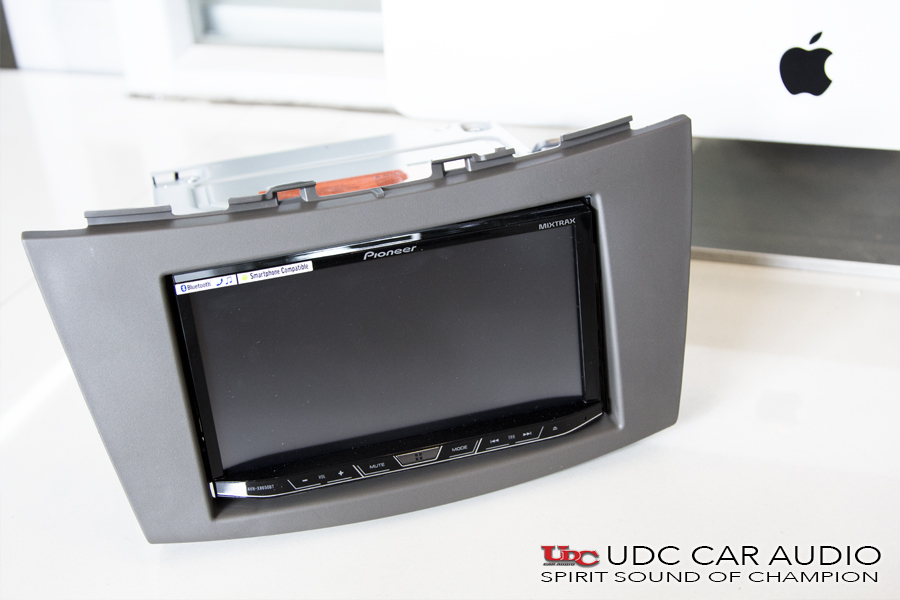

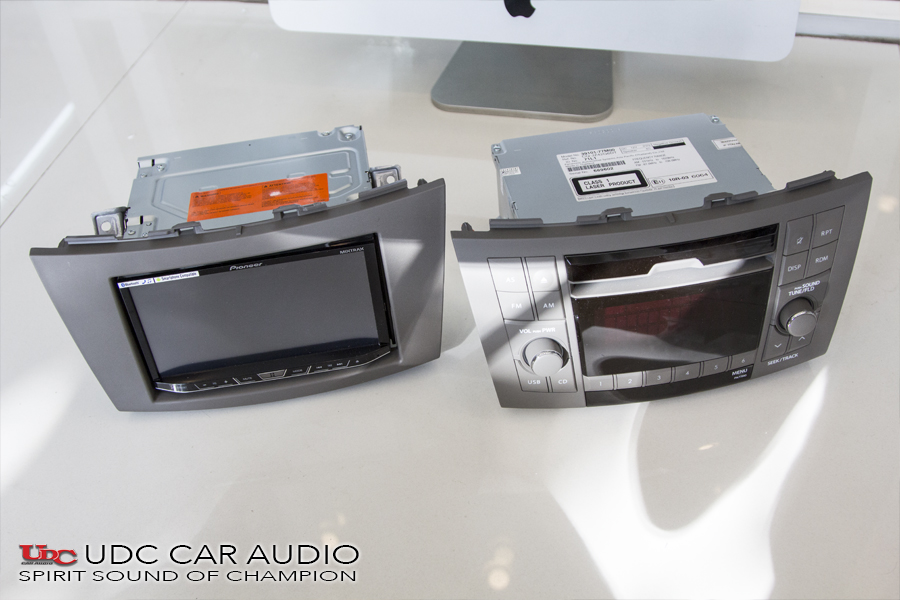

ทำการยึดติดตั้งวิทยุ Pioneer AVH-X8650BT กับชุดหน้ากาก SUZUKI ERTIGA เสร็จเรียบร้อย วางเทียบกับวิทยุเดิมติดรถครับ

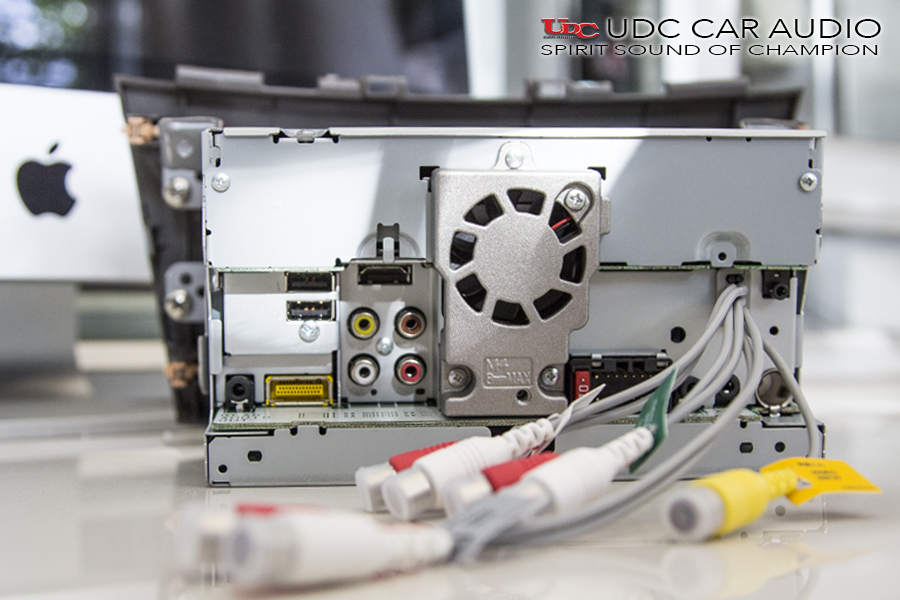

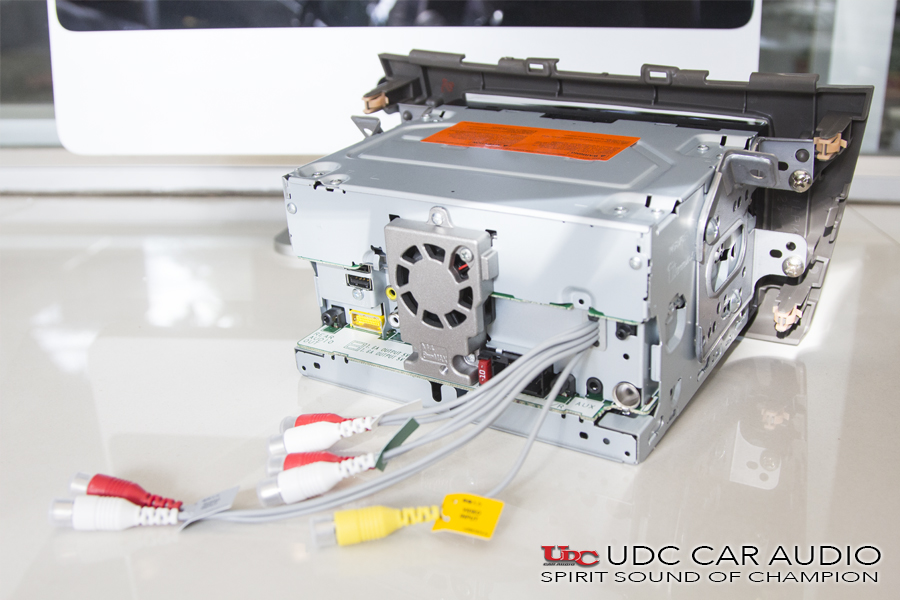

ช่องต่ออุปกรณ์ต่างๆของ Pioneer AVH-X8650BT ครับ รุ่นที่ที่เด่นๆเลยคือมีช่องต่อ HDMI และช่องต่อ USB 2 ช่องครับ

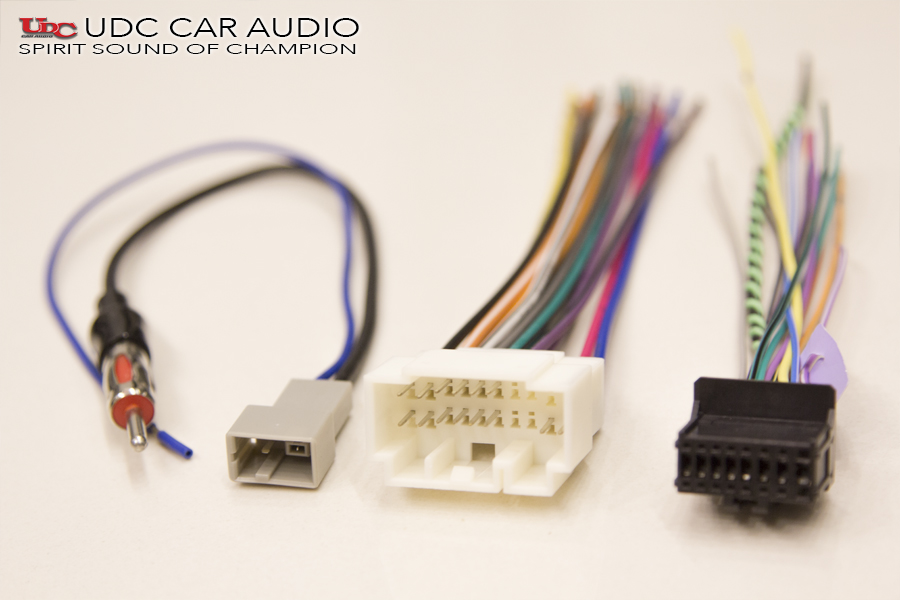

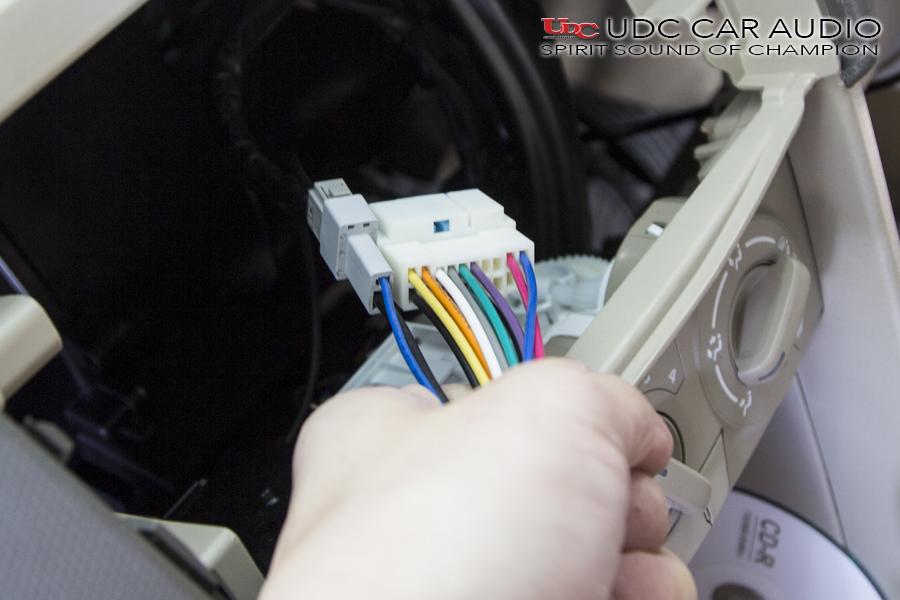

ชุดปลั๊กสายไฟและสายเสาอากาศแบบ OEM แบบไม่ต้องตัดต่อ (ชุดปลั๊ก แปลงชุดปลั๊กไฟและชุดปลั๊กเสาอากาศเดิมจากโรงงาน)

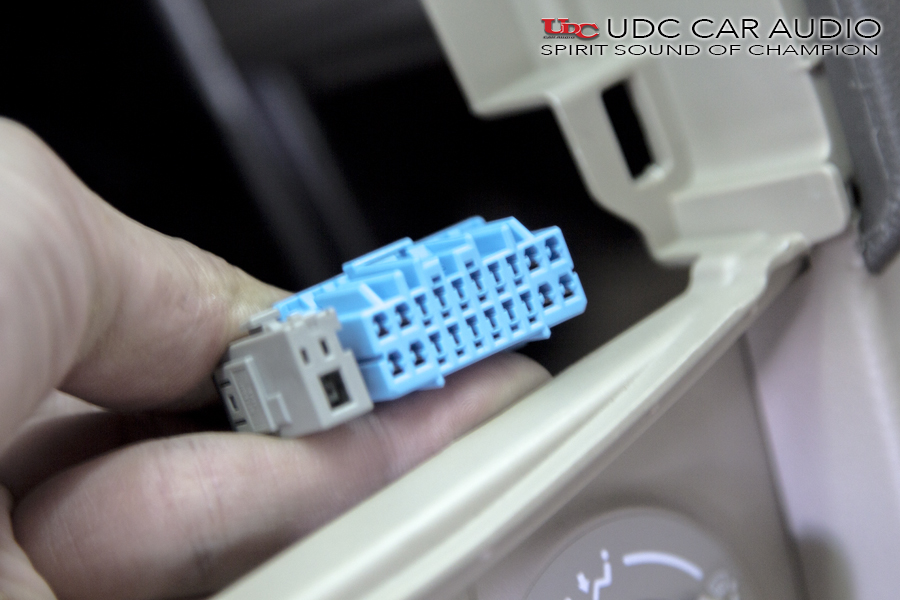

ชุดปลั๊กสายไฟเดิมที่มากจากโรงาน ก่อนทำการนำปลั๊กแบบ OEM มาทำการเชื่อมต่อครับ
ทำการเชื่อมต่อชุดปลั๊กสายไฟและชุดปลั๊กสายเสาอากาศเรียบร้อยครับ ไม่มีการตัดต่อชุดสายใดๆภายในตัวรถครับ

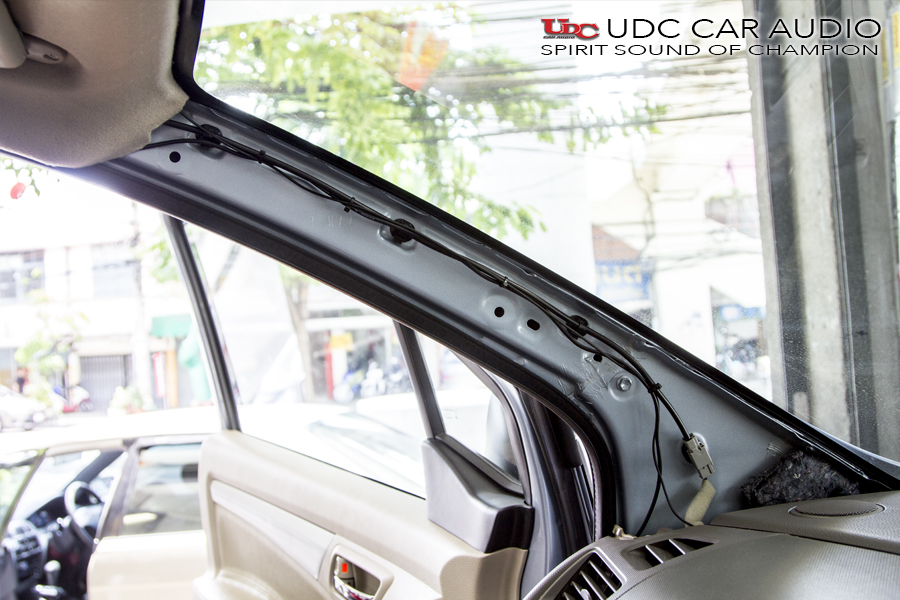

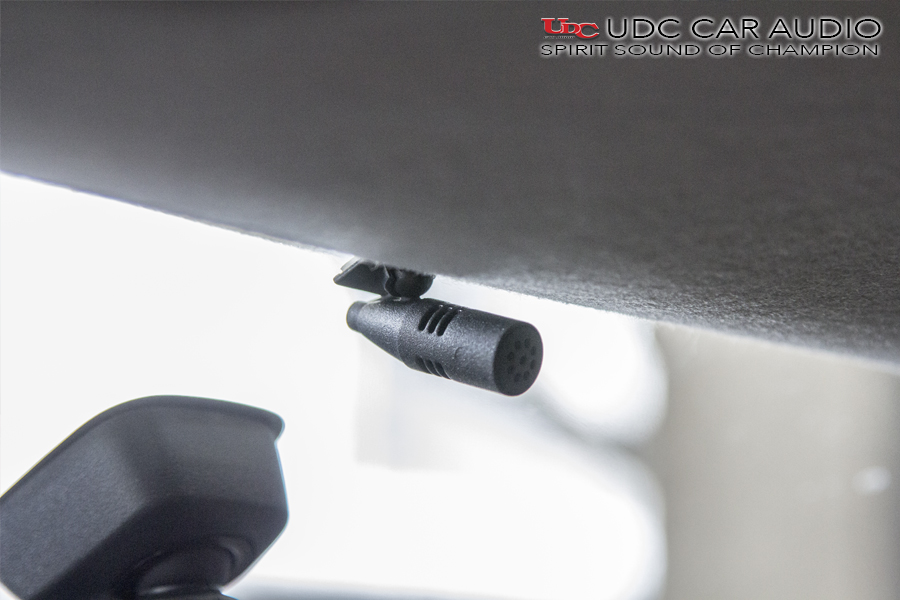

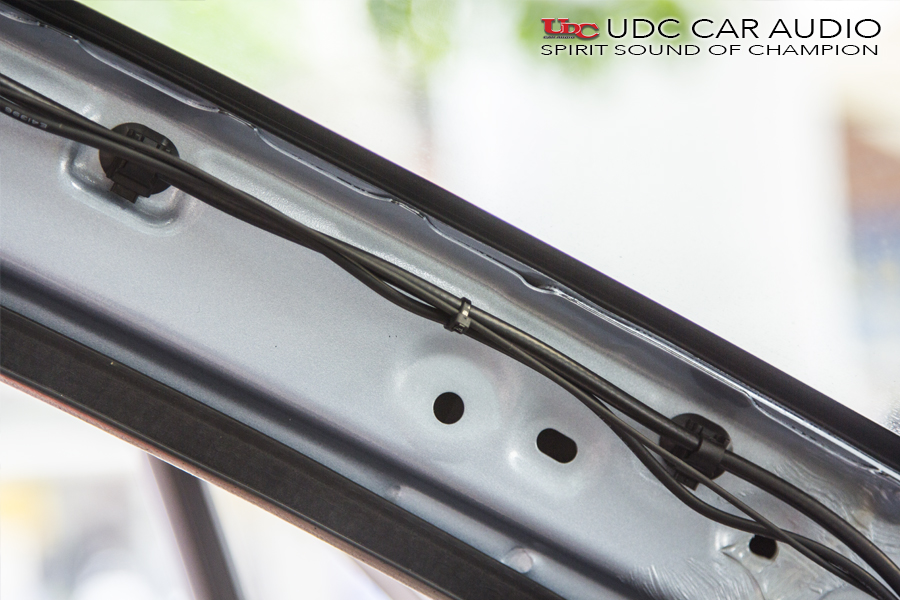

ชุดสายไมค์ Bluetooth ที่ทำการติดตั้งไว้ชิดขอบกระจกด้านบนตรงกลางกระจก และเก็บงานเดินสายไฟเรียบร้อย แม้ในจุดที่มองไม่เห็น
ต่อชุดสายเข้ากับวิทยุ พร้อมกับเก็บงานชุดสายด้วยการหุ้มชุดสายไฟด้วยท่อร้อยสาย เหมือนติดตั้งมาจากมาจากโรงงานครับ

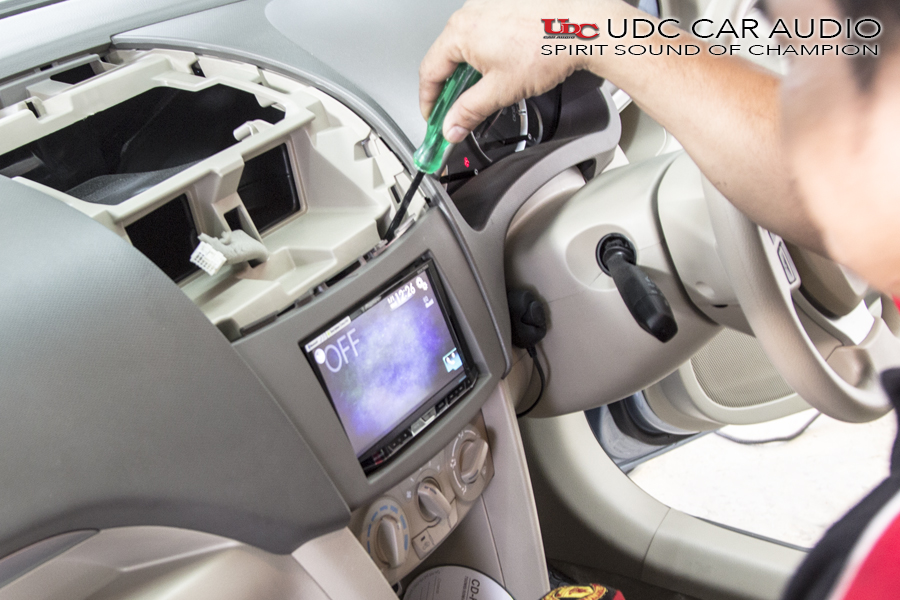

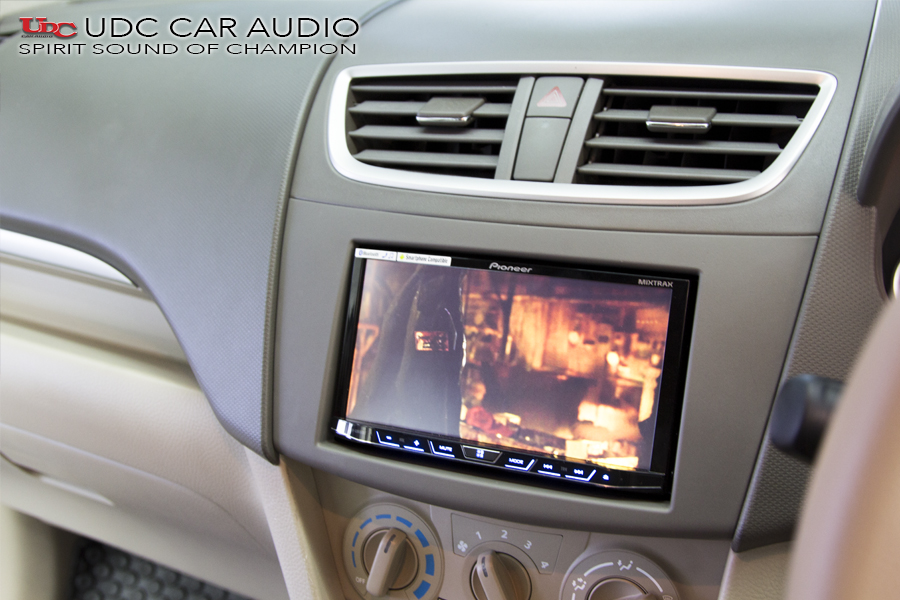

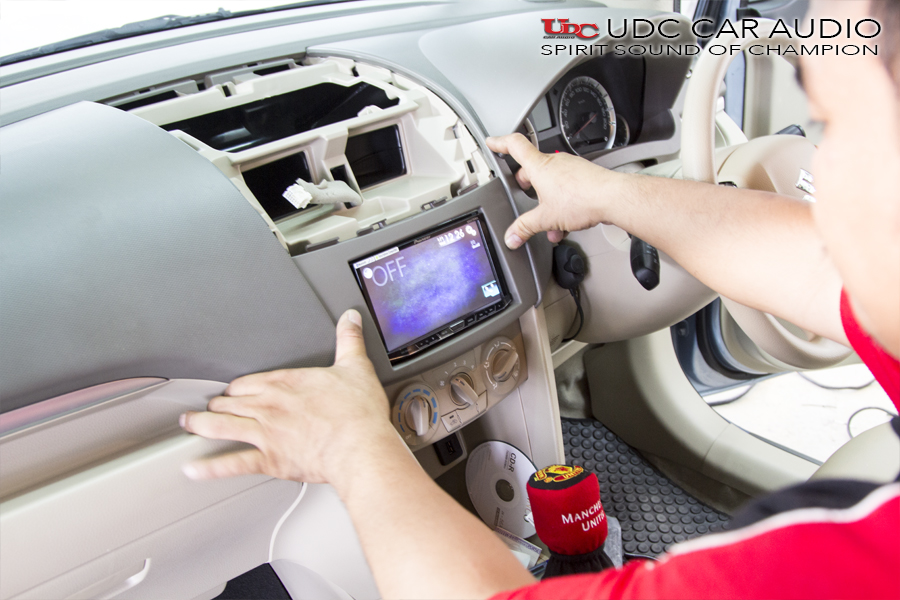

ทำการติดตั้งเข้ากับแหน่งเดิมไม่ต้องดัดแปลง ยึดมั่นคงแข็งแรงครับ

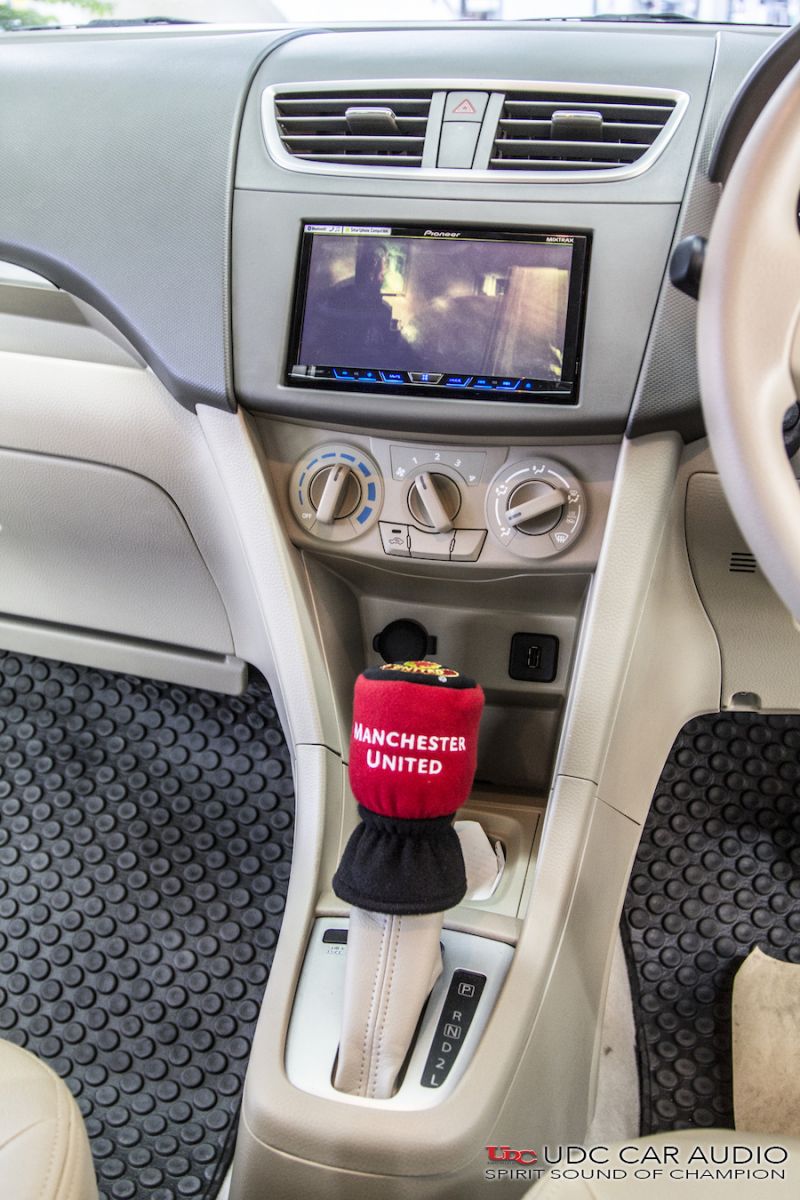

เสร็จแล้วครับขั้นตอนงานติดตั้งวิทยุแบบไม่ต้องตัดต่อชุดสายไฟและสายเอาอากาศครับ

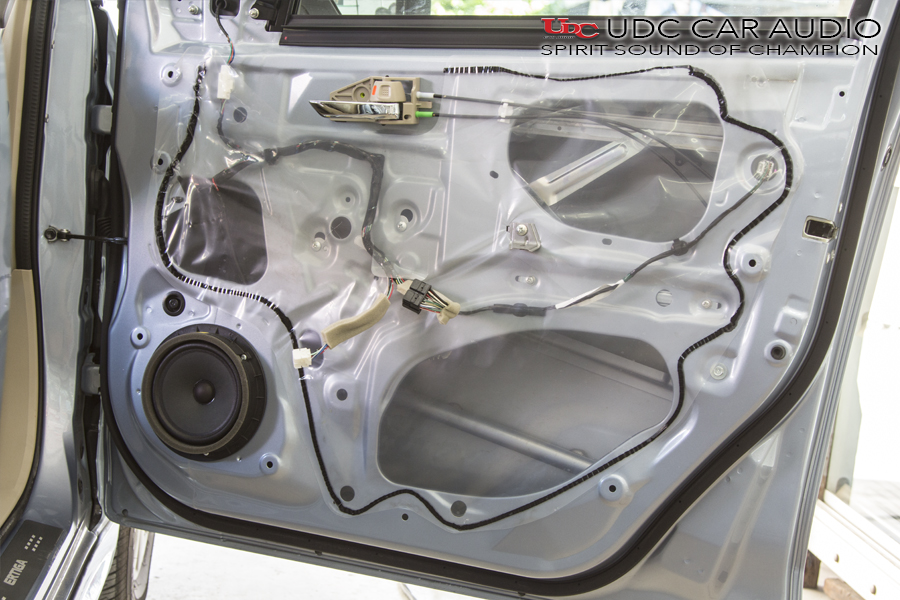

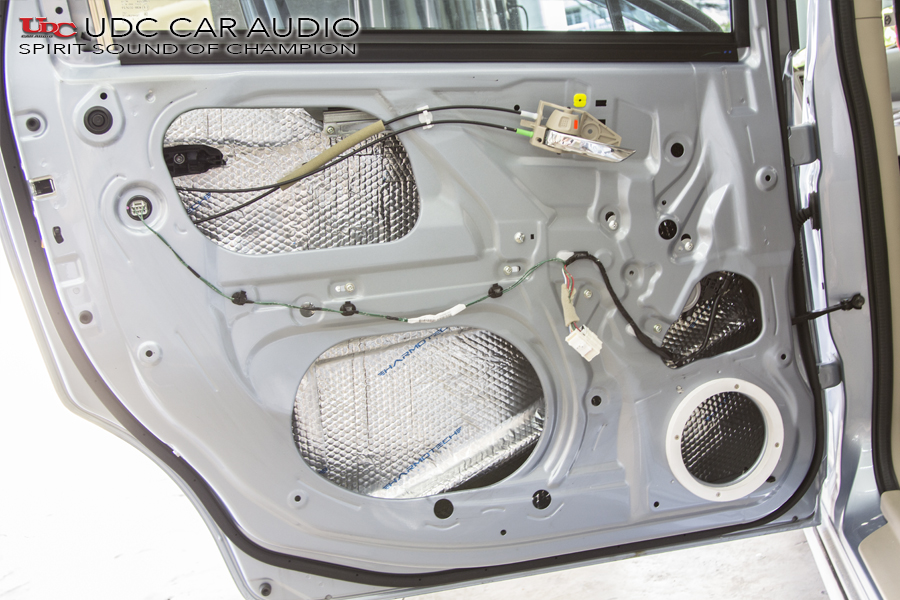

เริ่มขั้นตอนการถอดแผงประตูด้านหน้าขวาเพื่อทำการ Damp 2 ชั้น ทั้งด้านในและด้านนอกครับ
ทำความสะอาดคราวกาวต่างๆจนเหลือ แต่โครงเเหล็ก เพื่อเพิ่มการยึดเกาะของแผ่น Damp และแผ่นเหล็กสามารถยึดเกาะติดกันอย่างแนบสนิทที่สุด เพื่อลดการสั่นสะเทือนของแผ่นเหล็กให้น้อยลงเมื่อลำโพงทำงานครับ พร้อมทำการ DAMP ประตูชั้นในด้วยแผ่น DAMP HARMOTECH SUPER DAMPING MATERIAL MADE IN RUSSIA ด้านในเสร็จเรียบร้อย ทำการกดแผ่น Damp แนบสนิทกับตัวโครงประตูชั้นในจนขึ้นเป็นโครงสร้างของประตู
รองลำโพงด้วยสเปรย์เซอร์คิท ใช้วัสดุที่ไม่บวมน้ำและป้องกันการเกิดเชื้อราที่จะเกิดขึ้นได้เมื่อใช้ฐานรองลำโพงไม้ MDF
ทำการ Damp ชั้นนอก ด้วยแผ่น DAMP HARMOTECH SUPER DAMPING MATERIAL MADE IN RUSSIA ทำการกดแผ่น Damp ให้แนบกลับตัวประตูจนขึ้นเป็นโครงสร้างของประตูเลยตามแบบฉบับงานของ UDC ครับ และทำการ Damp ทับสเปรย์เซอร์อีกชั้น เพื่อเพิ่มความแข็งแรงให้กับฐานยึดลำโพงไปอีกทางครับ

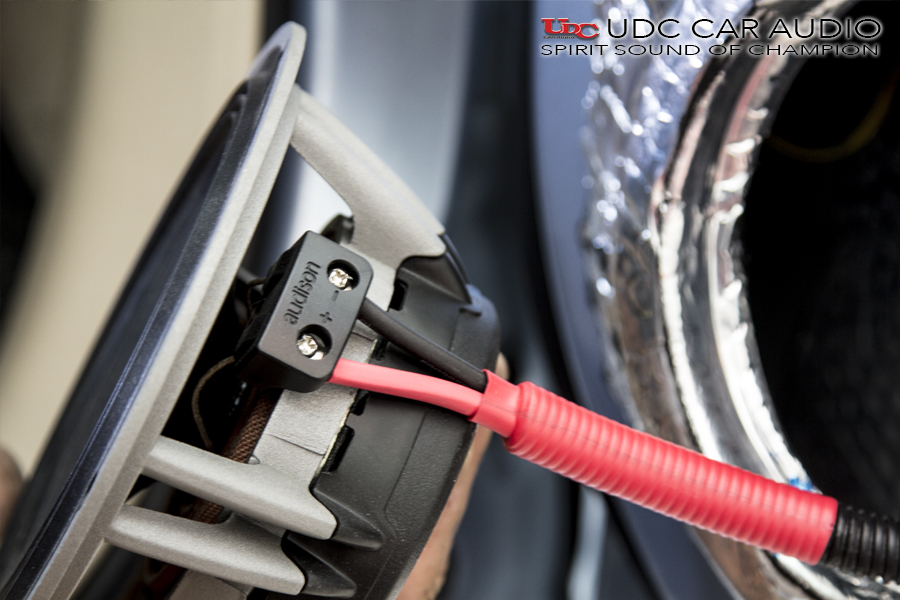

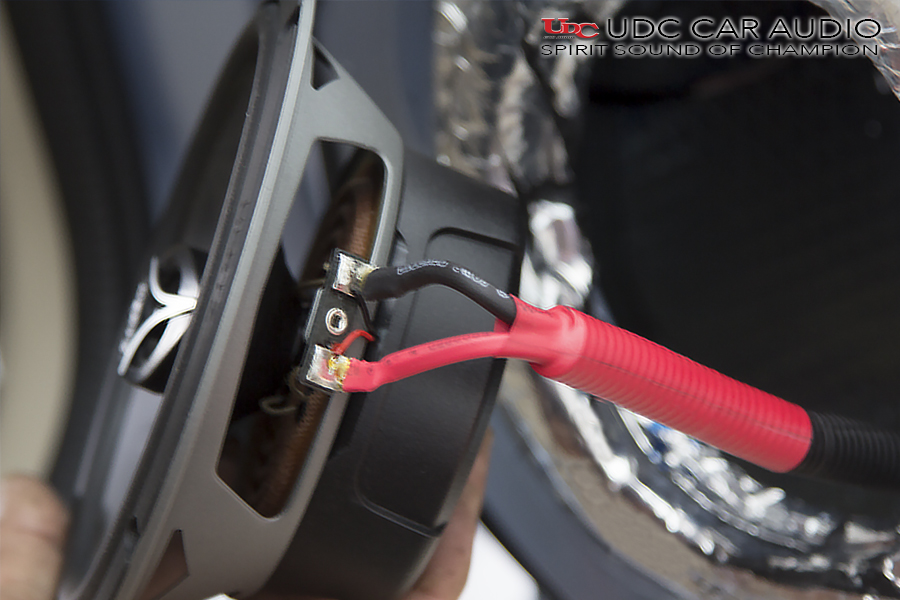

บัดกรีเข้าสายลำโพง HARMOTECH T16 กับลำโพง AUDISON VOCE AVK6 (MIDBASS) ด้วยตะกั่วเงินผสมทอง MUNDORF MSolder® SUPREME พร้อมใส่ท่อหดแยกประเภทขั้ว + และ - ด้วยสีเพื่อง่ายต่อการซ่อมบำรุงรักษาและป้องกันขั้วลำโพงเสร็จเรียบร้อยครับ

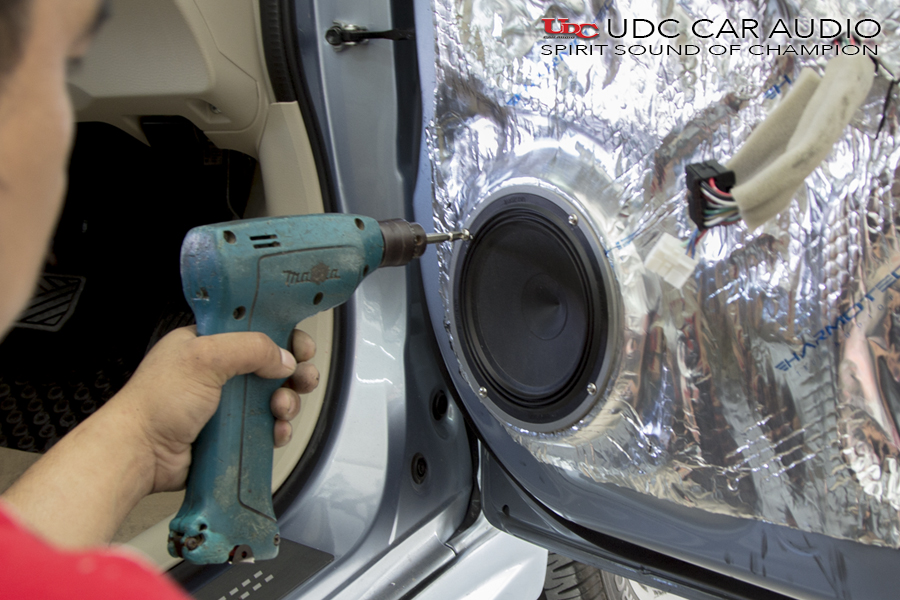

ทำการยึดน็อตที่ลำโพงให้ครบทุกจุด เพื่อให้ได้ความมั่นคงแข็งแรงและความแนบสนิทของลำโพงและฐานรองลำโพงเพื่อให้ ลมที่ลอดออกมานั้นเกิดขึ้นได้น้อยที่สุด

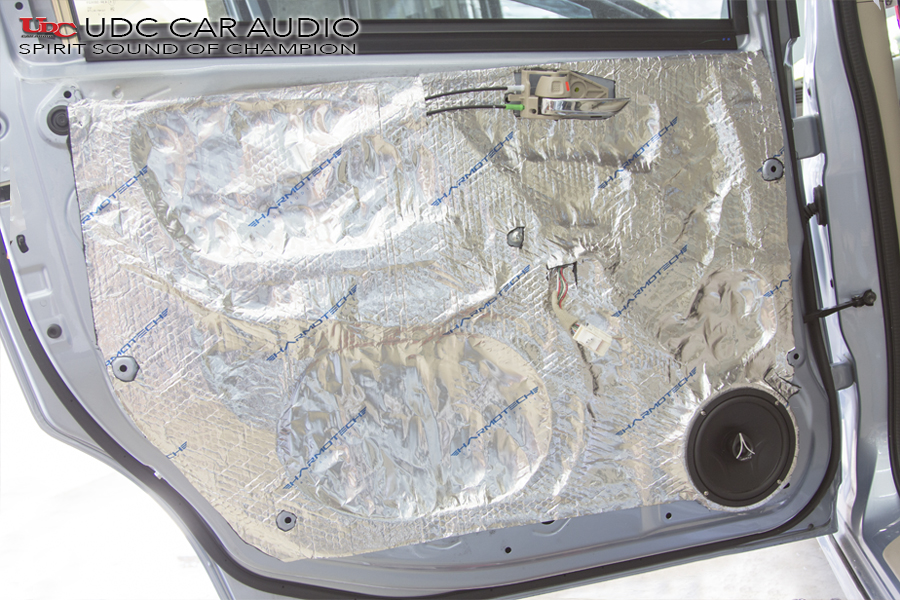

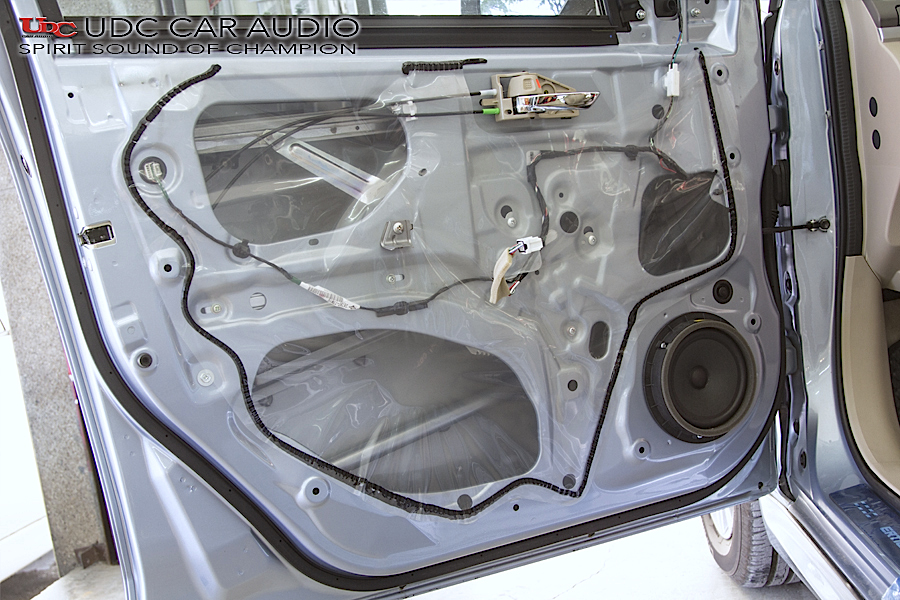

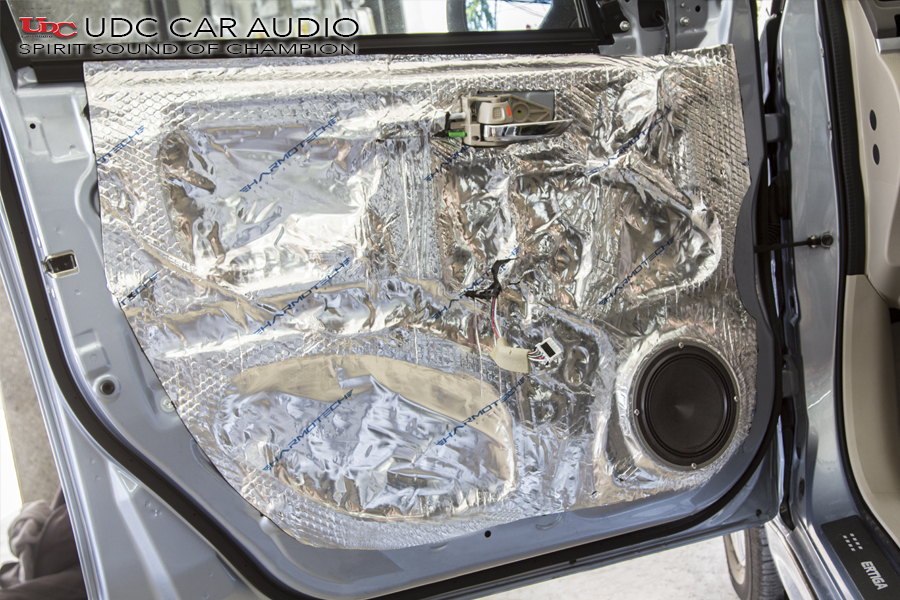

เสร็จเรียบร้อยแล้วครับ สำหรับการ Damp ชั้นนอก ด้วยแผ่น DAMP HARMOTECH SUPER DAMPING MATERIAL MADE IN RUSSIA ทำการกดแผ่น Damp ให้แนบกลับตัวประตูจนขึ้นเป็นโครงสร้างของประตู และติดตั้งลำโพง AUDISON VOCE AVK6 ตามแบบฉบับงานของ UDC ครับ

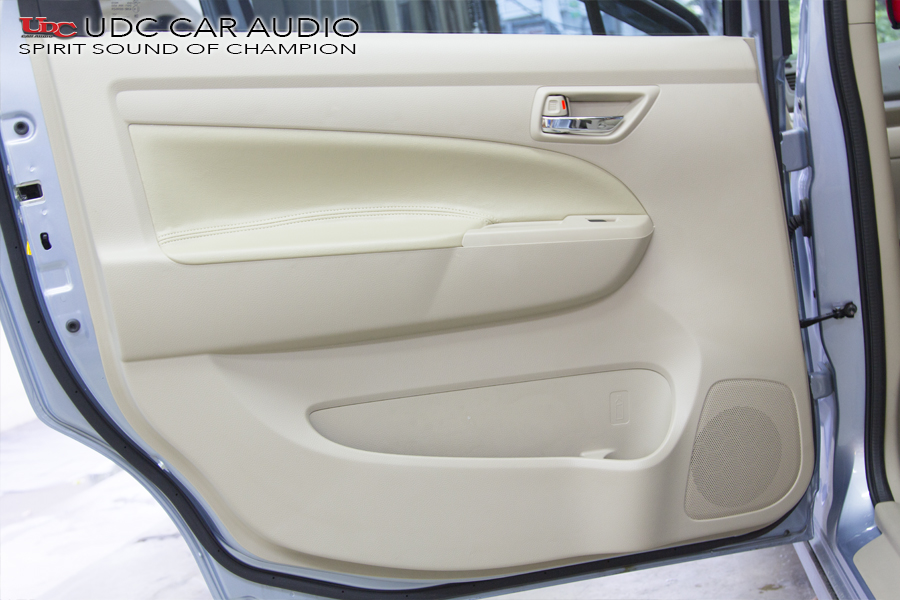

เริ่มขั้นตอนการถอดแผงประตูด้านหน้าซ้ายเพื่อทำการ Damp 2 ชั้น ทั้งด้านในและด้านนอกครับ

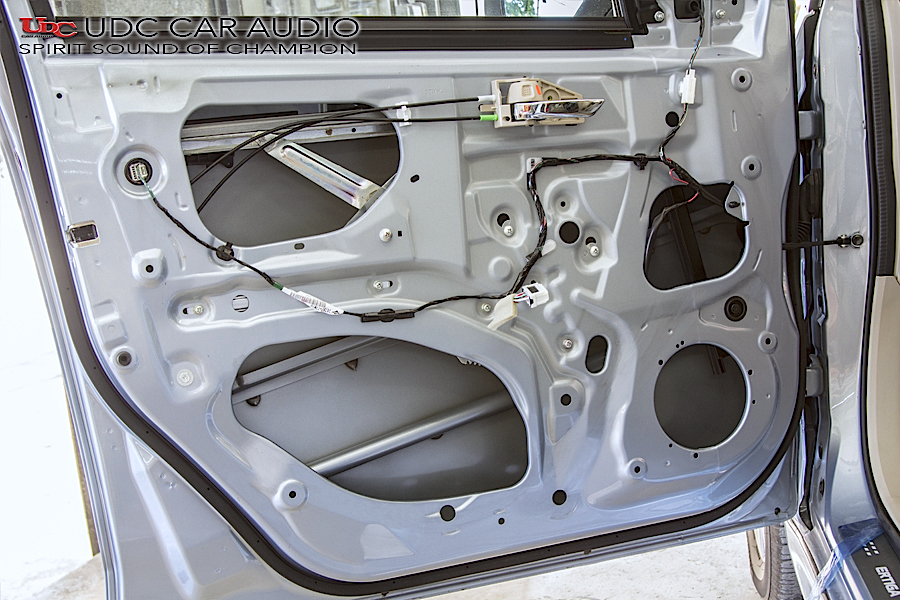

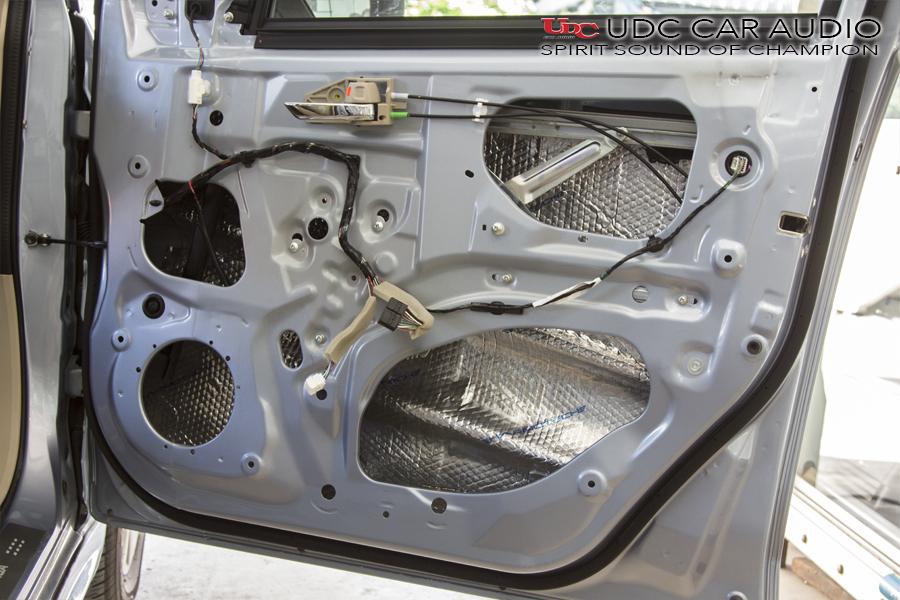

ทำความสะอาดคราวกาวต่างๆจนเหลือแต่โครงเเหล็ก เพื่อเพิ่มการยึดเกาะของแผ่น Damp และแผ่นเหล็กสามารถยึดเกาะติดกันอย่างแนบสนิทที่สุด เพื่อลดการสั่นสะเทือนของแผ่นเหล็กให้น้อยลงเมื่อลำโพงทำงานครับ

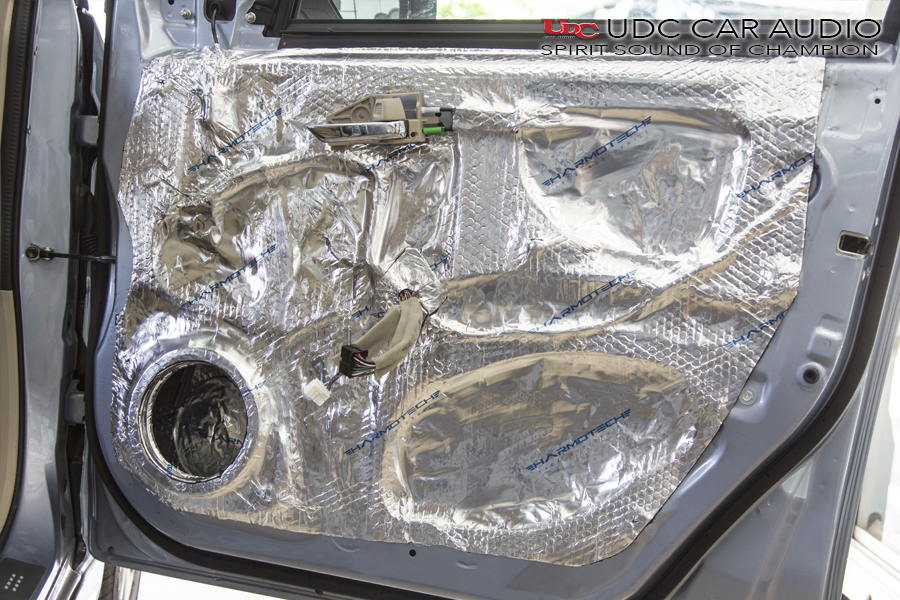

ทำการ DAMP ประตูชั้นในด้วยแผ่น DAMP HARMOTECH SUPER DAMPING MATERIAL MADE IN RUSSIA ด้านในเสร็จเรียบร้อย ทำการกดแผ่น Damp แนบสนิทกับตัวโครงประตูชั้นในจนขึ้นเป็นโครงสร้างของประตู
รองลำโพงด้วยสเปรย์เซอร์คิท ใช้วัสดุที่ไม่บวมน้ำและป้องกันการเกิดเชื้อราที่จะเกิดขึ้นได้เมื่อใช้ฐาน รองลำโพงไม้ MDF และ ทำการ Damp ชั้นนอก ด้วยแผ่น DAMP HARMOTECH SUPER DAMPING MATERIAL MADE IN RUSSIA ทำการกดแผ่น Damp ให้แนบกลับตัวประตูจนขึ้นเป็นโครงสร้างของประตูเลยตามแบบฉบับงานของ UDC ครับ และทำการ Damp ทับสเปรย์เซอร์อีกชั้น เพื่อเพิ่มความแข็งแรงให้กับฐานยึดลำโพงไปอีกทางครับ
บัดกรีเข้าสายลำโพง HARMOTECH T16 กับลำโพง AUDISON VOCE AVK6 (MIDBASS) ด้วยตะกั่วเงินผสมทอง MUNDORF MSolder® SUPREME พร้อมใส่ท่อหดแยกประเภทขั้ว + และ - ด้วยสีเพื่อง่ายต่อการซ่อมบำรุงรักษาและป้องกันขั้วลำโพงเสร็จเรียบร้อยครับ

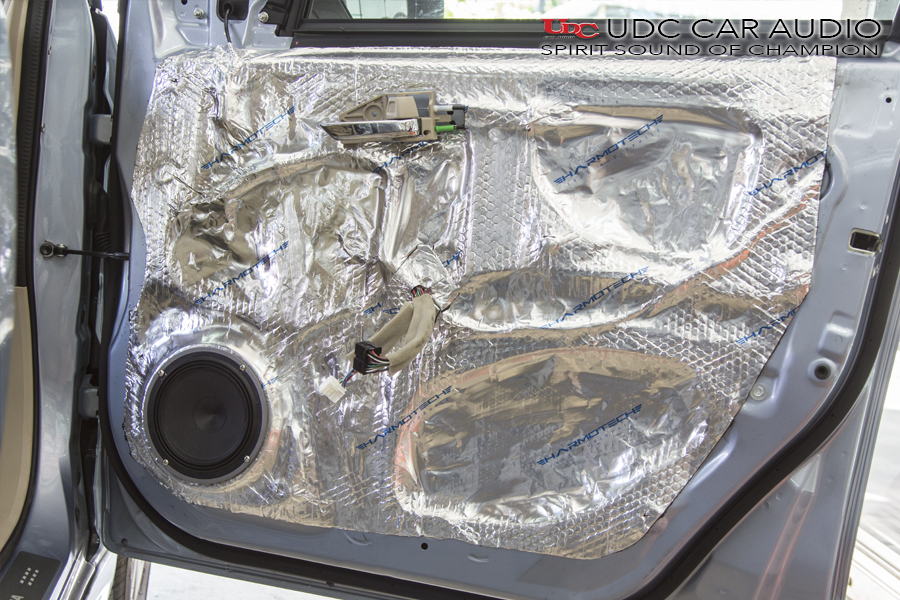

เสร็จเรียบร้อยแล้วครับ สำหรับการ Damp ชั้นนอก ด้วยแผ่น DAMP HARMOTECH SUPER DAMPING MATERIAL MADE IN RUSSIA ทำการกดแผ่น Damp ให้แนบกลับตัวประตูจนขึ้นเป็นโครงสร้างของประตู และติดตั้งลำโพง AUDISON VOCE AVK6 มั่นคงแข็งแรงครับ

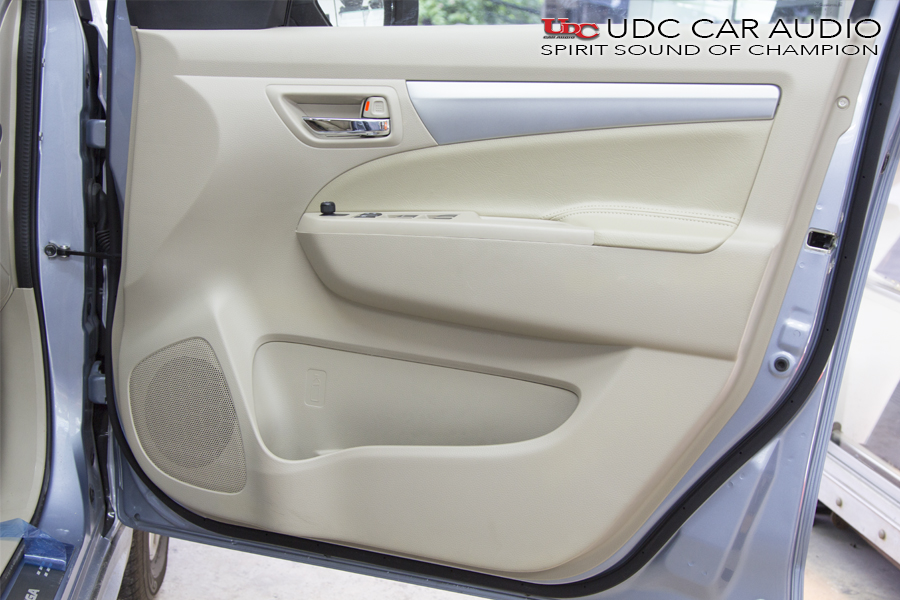

เริ่มขั้นตอนการถอดแผงประตูด้านหลังขวาเพื่อทำการ Damp 2 ชั้น ทั้งด้านในและด้านนอกครับ

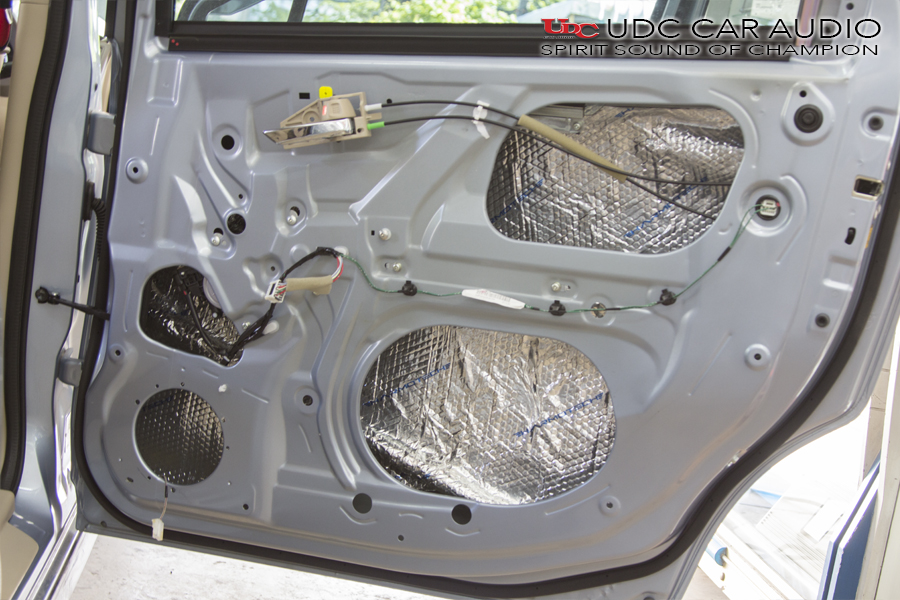

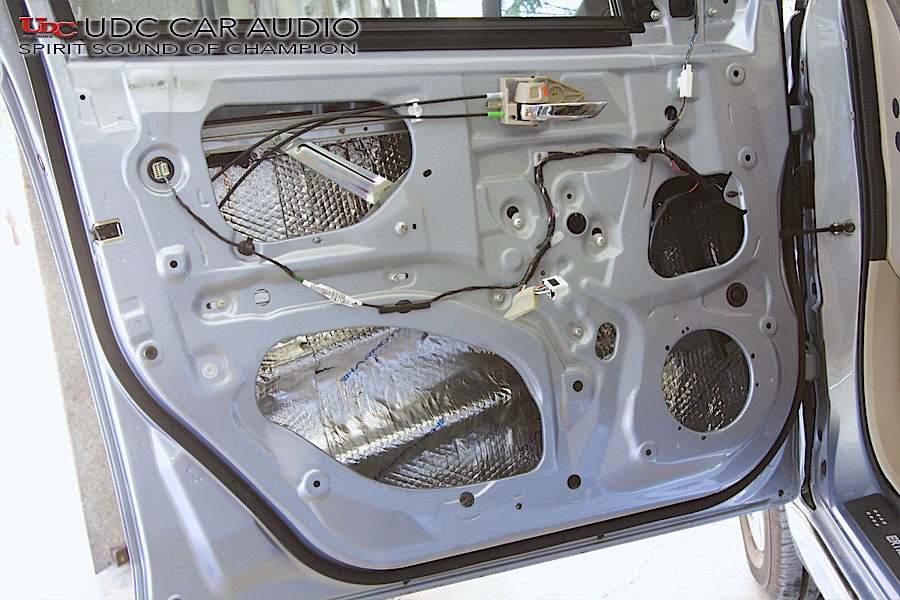

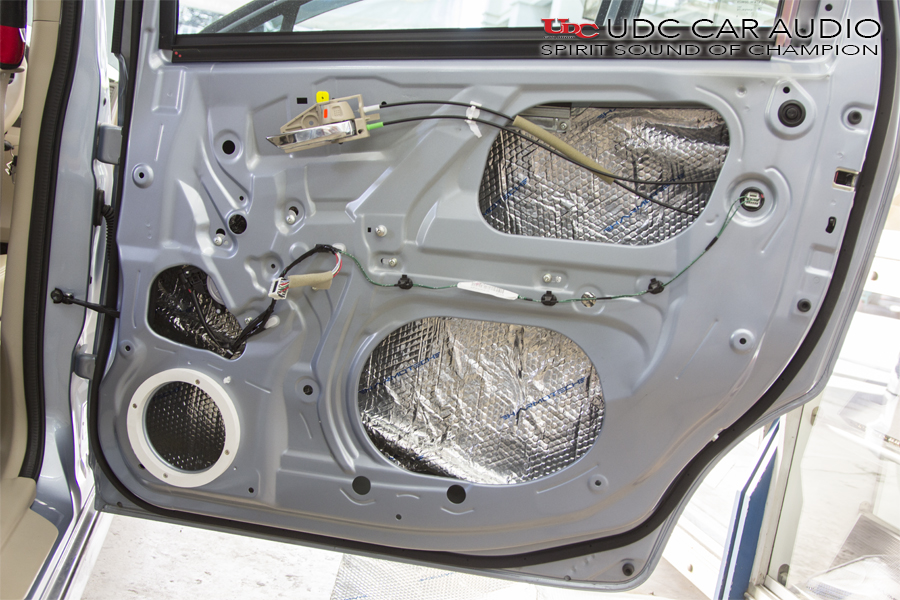

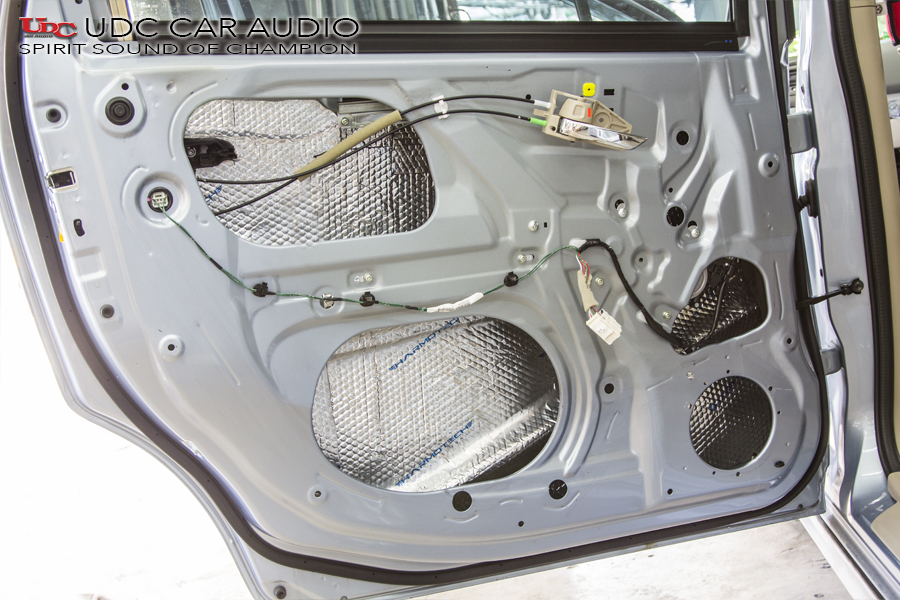

ทำความสะอาดคราวกาวต่างๆจนเหลือแต่โครงเเหล็ก เพื่อเพิ่มการยึดเกาะของแผ่น Damp และแผ่นเหล็กสามารถยึดเกาะติดกันอย่างแนบสนิทที่สุด เพื่อลดการสั่นสะเทือนของแผ่นเหล็กให้น้อยลงเมื่อลำโพงทำงานครับ พร้อมทำการ DAMP ประตูชั้นในด้วยแผ่น DAMP HARMOTECH SUPER DAMPING MATERIAL MADE IN RUSSIA ด้านในเสร็จเรียบร้อย ทำการกดแผ่น Damp แนบสนิทกับตัวโครงประตูชั้นในจนขึ้นเป็นโครงสร้างของประตู

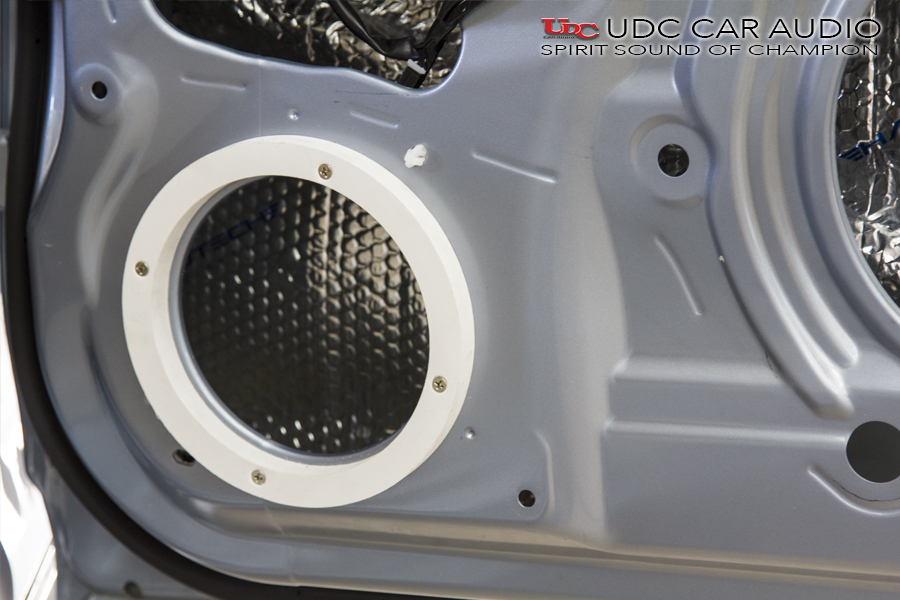

รองลำโพงด้วยสเปรย์เซอร์คิท ใช้วัสดุที่ไม่บวมน้ำและป้องกันการเกิดเชื้อราที่จะเกิดขึ้นได้เมื่อใช้ฐานรองลำโพงไม้ MDF
ทำการ Damp ชั้นนอก ด้วยแผ่น DAMP HARMOTECH SUPER DAMPING MATERIAL MADE IN RUSSIA ทำการกดแผ่น Damp ให้แนบกลับตัวประตูจนขึ้นเป็นโครงสร้างของประตูเลยตามแบบฉบับงานของ UDC ครับ และทำการ Damp ทับสเปรย์เซอร์อีกชั้น เพื่อเพิ่มความแข็งแรงให้กับฐานยึดลำโพงไปอีกทางครับ

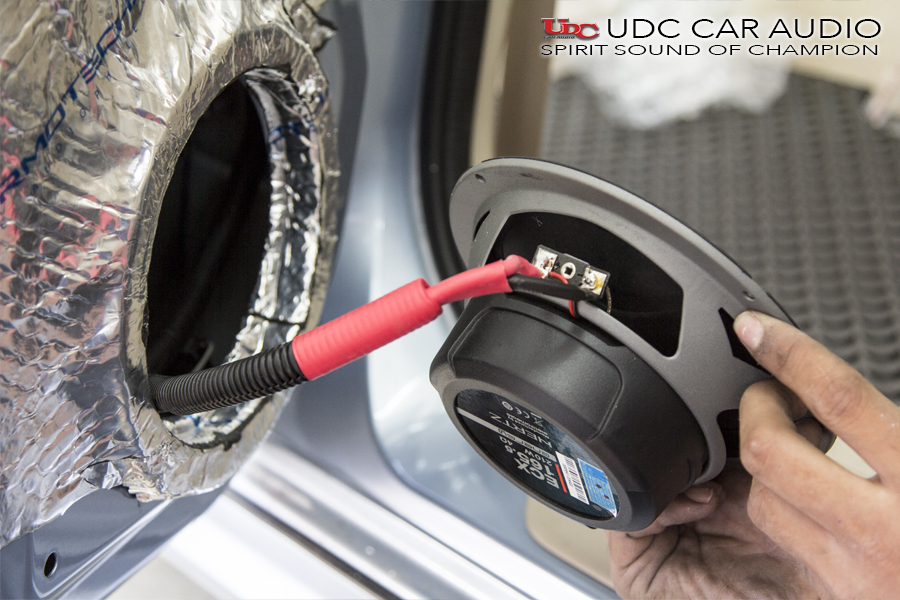

บัดกรีเข้าสายลำโพง HARMOTECH T16 กับลำโพง HERTZ ECX 165.5 ด้วยตะกั่วเงินผสมทอง MUNDORF MSolder® SUPREME พร้อมใส่ท่อหดแยกประเภทขั้ว + และ - ด้วยสีเพื่อง่ายต่อการซ่อมบำรุงรักษาและป้องกันขั้วลำโพงเสร็จเรียบร้อยครับ

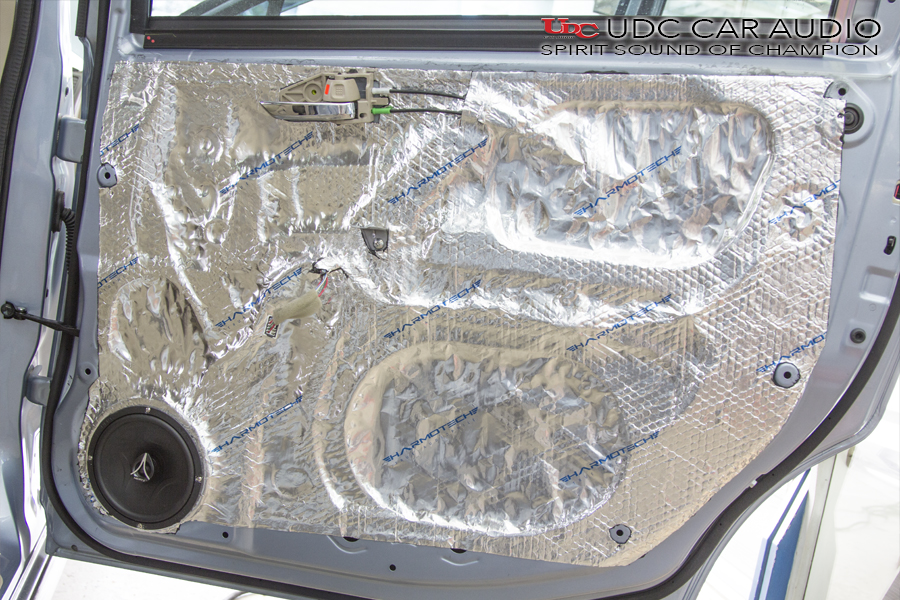

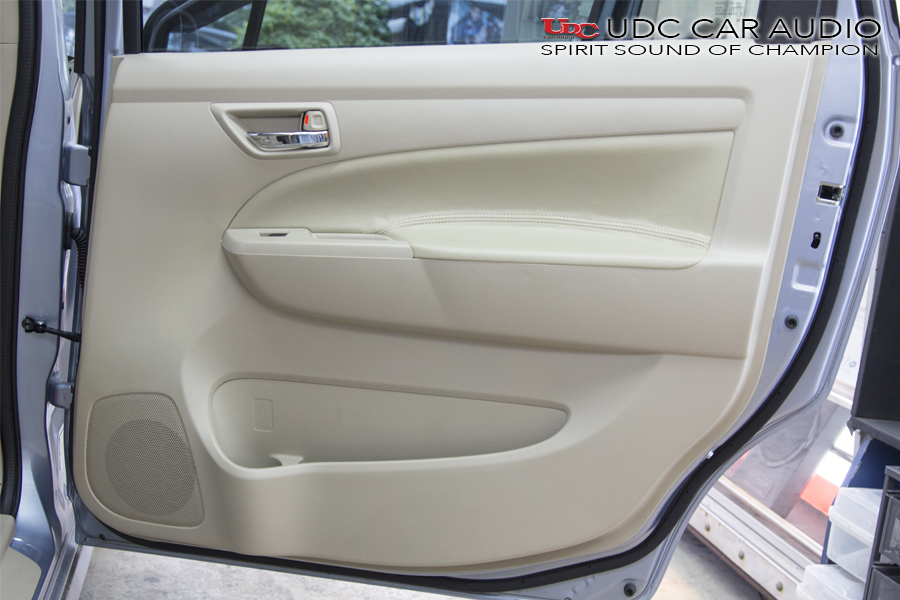

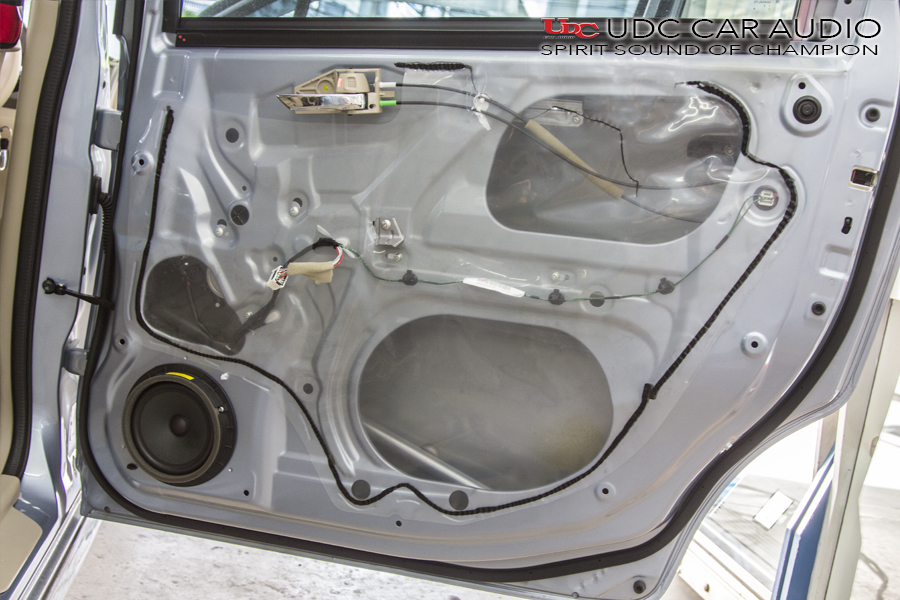

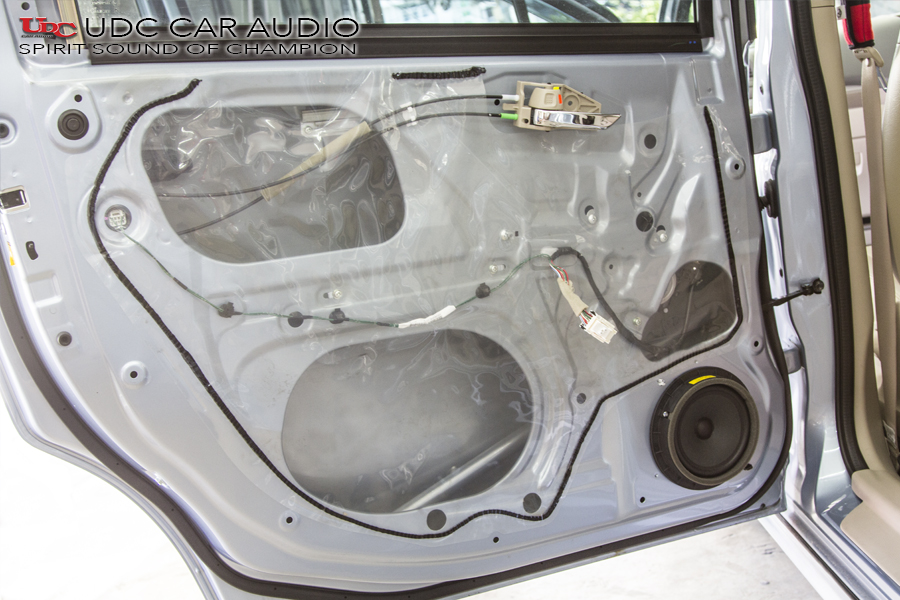

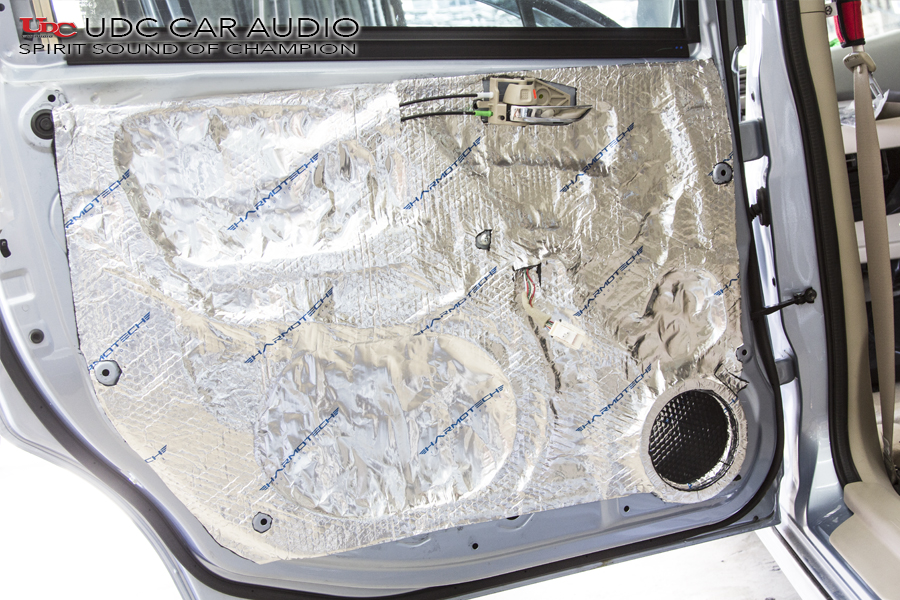

เสร็จเรียบร้อยแล้วครับ สำหรับการ Damp ชั้นนอก ด้วยแผ่น DAMP HARMOTECH SUPER DAMPING MATERIAL MADE IN RUSSIA ทำการกดแผ่น Damp ให้แนบกับตัวประตูจนขึ้นเป็นโครงสร้างของประตู และติดตั้งลำโพง HERTZ ECX 165.5 ครับ
เริ่มขั้นตอนการถอดแผงประตูด้านหลังซ้ายเพื่อทำการ Damp 2 ชั้น ทั้งด้านในและด้านนอกครับ

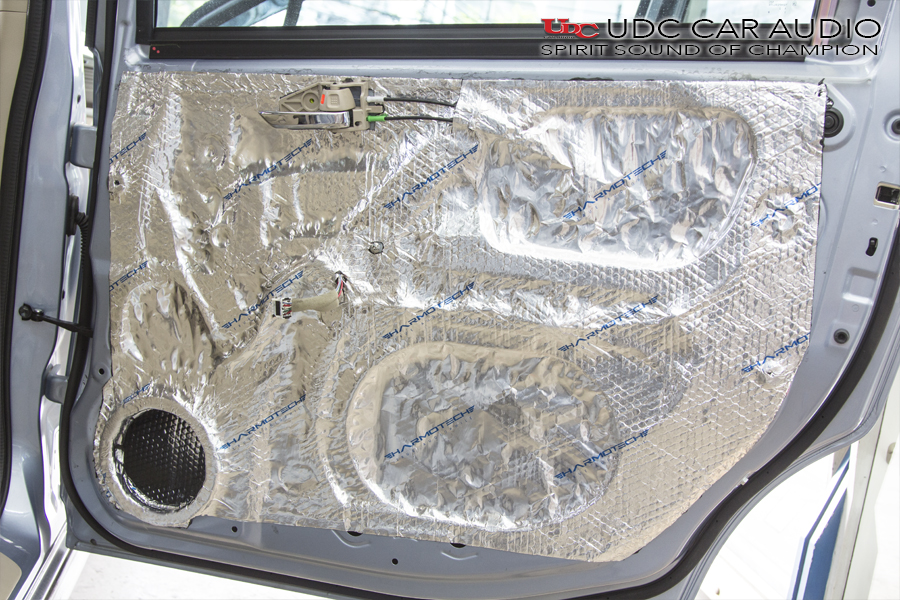

ทำความสะอาดคราวกาวต่างๆจนเหลือแต่โครงเเหล็ก เพื่อเพิ่มการยึดเกาะของแผ่น Damp และแผ่นเหล็กสามารถยึดเกาะติดกันอย่างแนบสนิทที่สุด เพื่อลดการสั่นสะเทือนของแผ่นเหล็กให้น้อยลงเมื่อลำโพงทำงานครับ พร้อมทำการ DAMP ประตูชั้นในด้วยแผ่น DAMP HARMOTECH SUPER DAMPING MATERIAL MADE IN RUSSIA ด้านในเสร็จเรียบร้อย ทำการกดแผ่น Damp แนบสนิทกับตัวโครงประตูชั้นในจนขึ้นเป็นโครงสร้างของประตู
รองลำโพงด้วยสเปรย์เซอร์คิท ใช้วัสดุที่ไม่บวมน้ำและป้องกันการเกิดเชื้อราที่จะเกิดขึ้นได้เมื่อใช้ฐานรองลำโพงไม้ MDF
ทำการ Damp ชั้นนอก ด้วยแผ่น DAMP HARMOTECH SUPER DAMPING MATERIAL MADE IN RUSSIA ทำการกดแผ่น Damp ให้แนบกลับตัวประตูจนขึ้นเป็นโครงสร้างของประตูเลยตามแบบฉบับงานของ UDC ครับ และทำการ Damp ทับสเปรย์เซอร์อีกชั้น เพื่อเพิ่มความแข็งแรงให้กับฐานยึดลำโพงไปอีกทางครับ
บัดกรีเข้าสายลำโพง HARMOTECH T16 กับลำโพง HERTZ ECX 165.5 ด้วยตะกั่วเงินผสมทอง MUNDORF MSolder® SUPREME พร้อมใส่ท่อหดแยกประเภทขั้ว + และ - ด้วยสีเพื่อง่ายต่อการซ่อมบำรุงรักษาและป้องกันขั้วลำโพงเสร็จเรียบร้อยครับ
เสร็จเรียบร้อยแล้วครับ สำหรับการ Damp ชั้นนอก ด้วยแผ่น DAMP HARMOTECH SUPER DAMPING MATERIAL MADE IN RUSSIA ทำการกดแผ่น Damp ให้แนบกับตัวประตูจนขึ้นเป็นโครงสร้างของประตู และติดตั้งลำโพง HERTZ ECX 165.5 ครับ

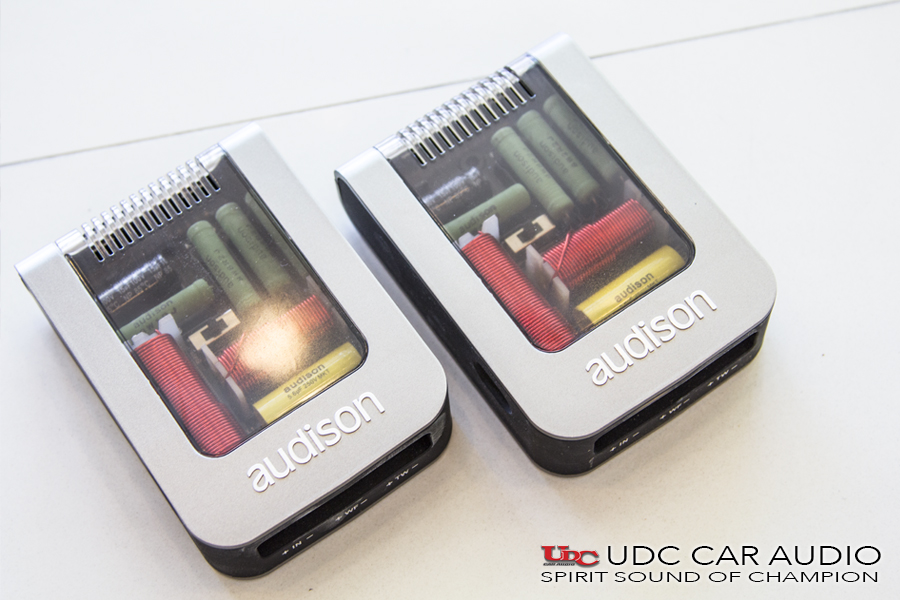

Passive Crossover ของ AUDISON VOCE AVK6 (2-Way System) ก่อนทำการ Modify ครับ

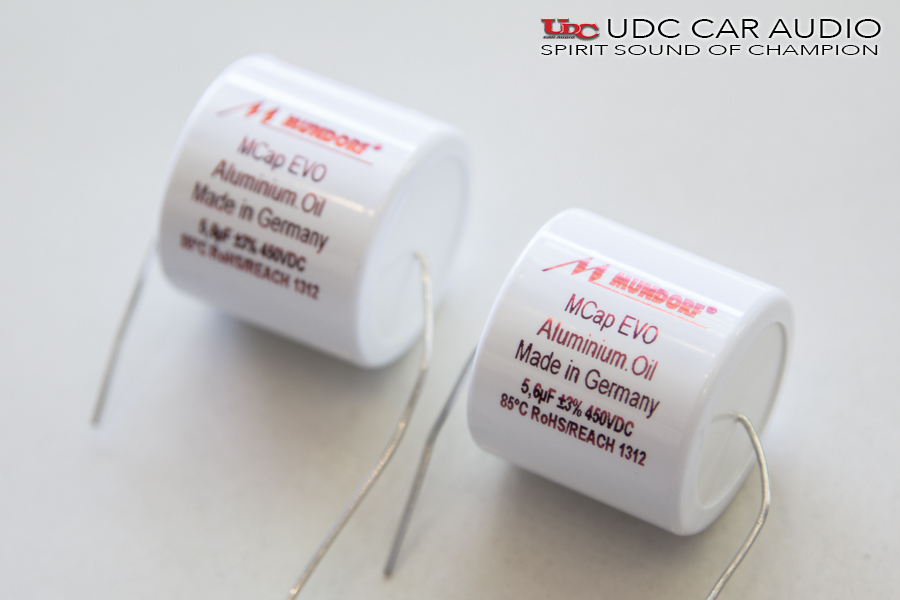

Capacitor MUNDORF MCap EVO Aluminium Oil Made in Germany ครับ
บัดกรีจุดเชื่อมต่อด้วยตัวกั่ว เงินผสมทอง MUNDORF MSolder® SUPREME รุ่นท๊อปสุดของ MUNDORF ครับ

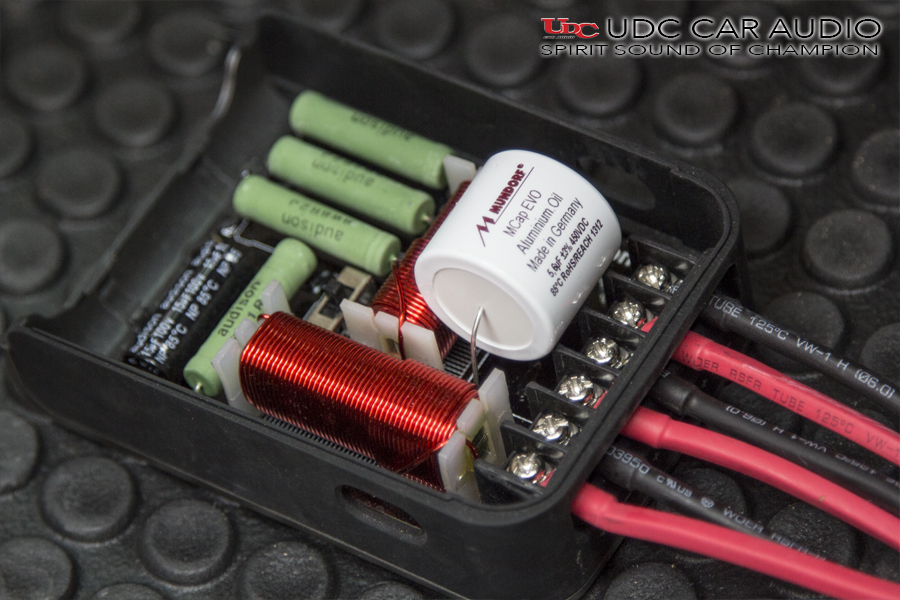

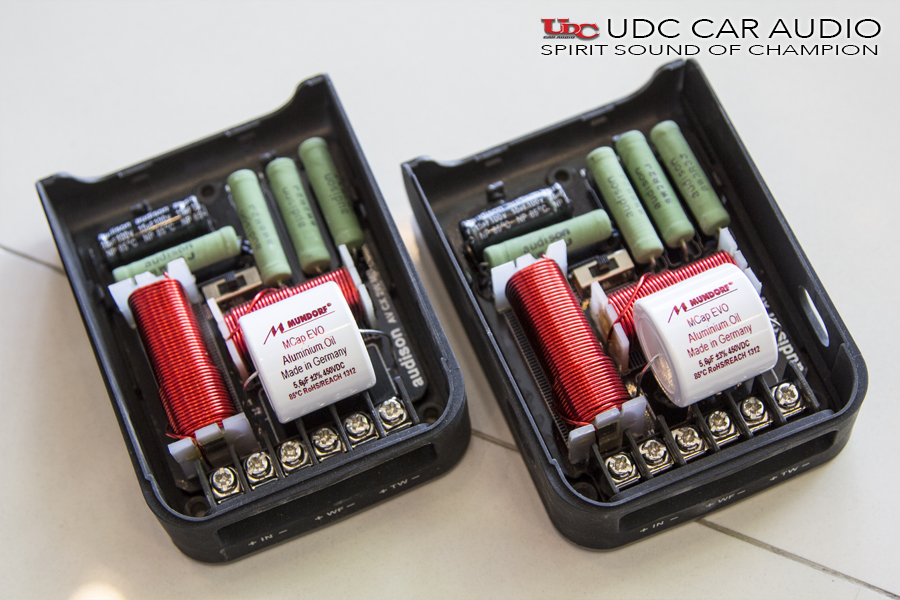

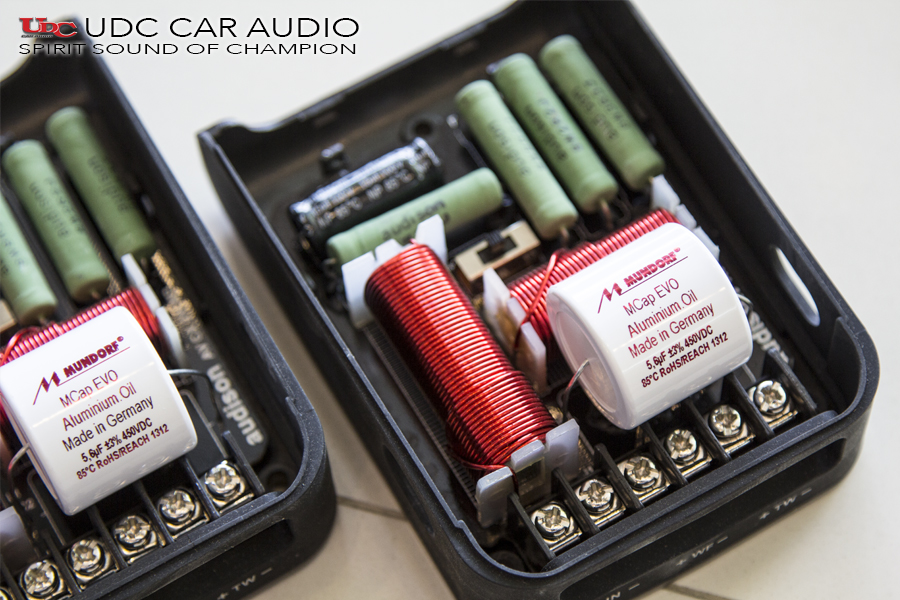

ทำการเปลี่ยน C เป็นของ MUNDORF เสร็จเรียบร้อยแล้วครับ

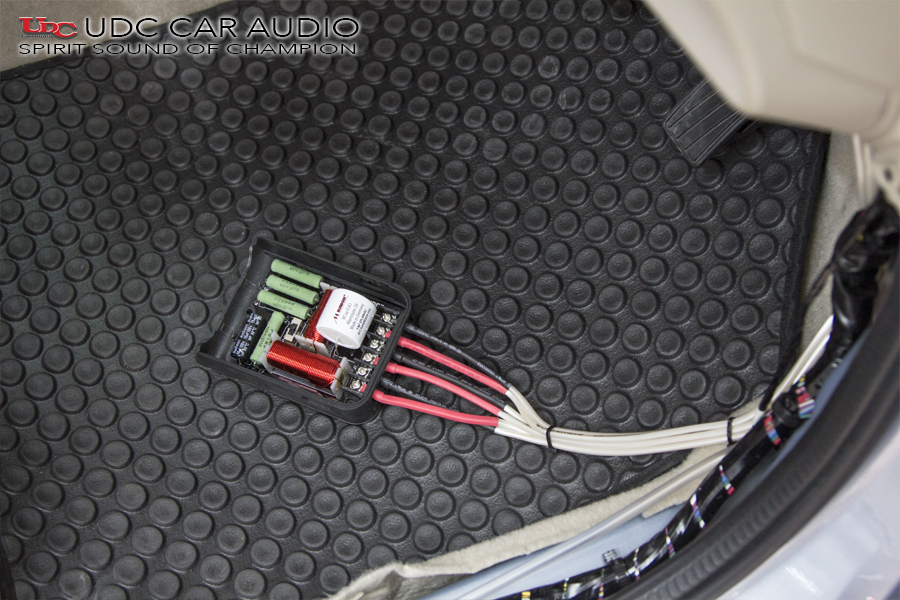

PASSIVE CROSSOVER ของลำโพง AUDISON VOCE AVK6 (2-Way System) ทำการเก็บสายเรียบร้อยพร้อมด้วยหุ้มด้วยท่อหดแยกประเภทของสายด้วยสีเพื่อ ง่ายต่อการบำรุงรักษาครับ

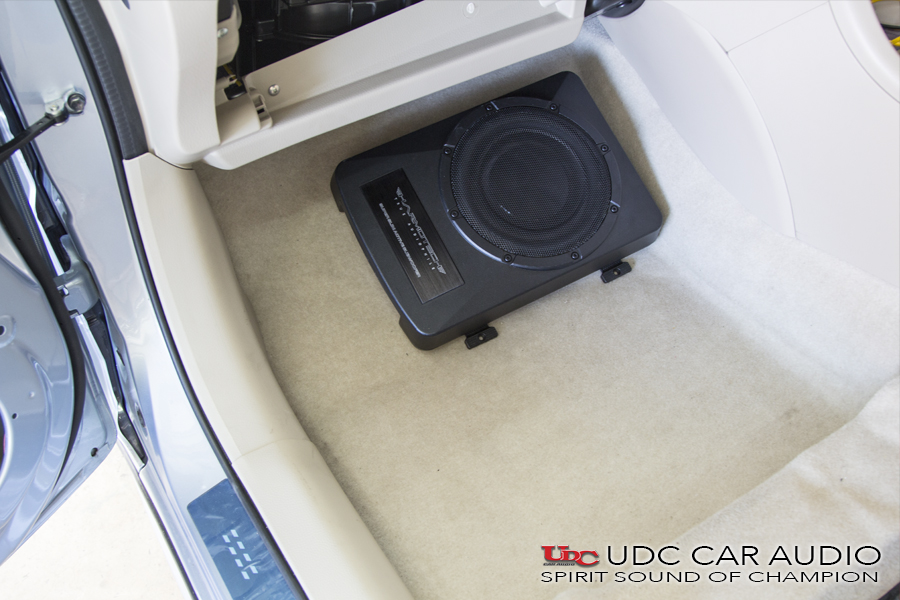

เริ่มทำการติดตั้ง SUBBOX HARMOTECH HT-SB808 พร้อมแผงไม้ปิดหน้า SUBBOX แล้วครับ
ทำการวัดระยะและเก็บงานแผงไม้ปิดหน้า SUBBOX

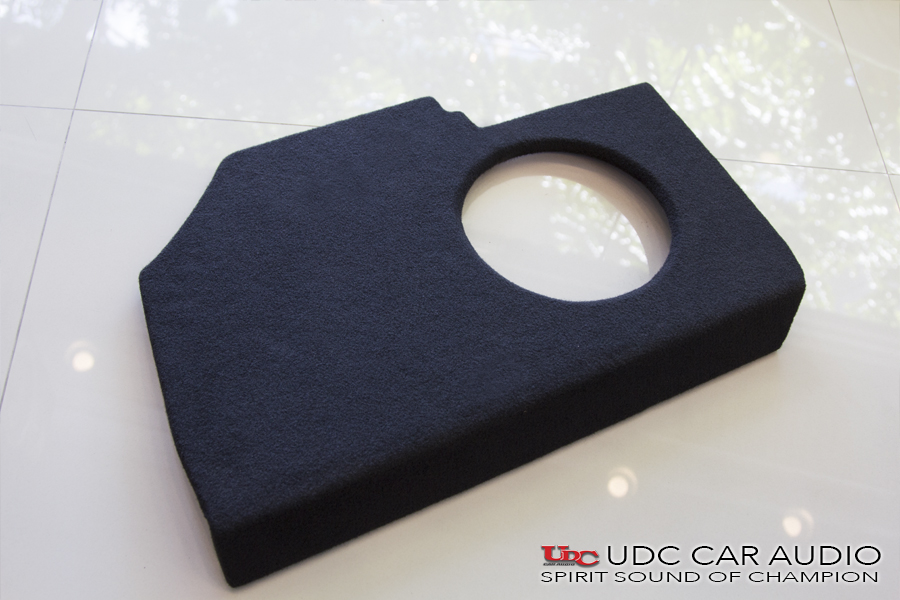

ทำการหุ้มพรมเก็บงานเสร็จเรียบร้อยครับ

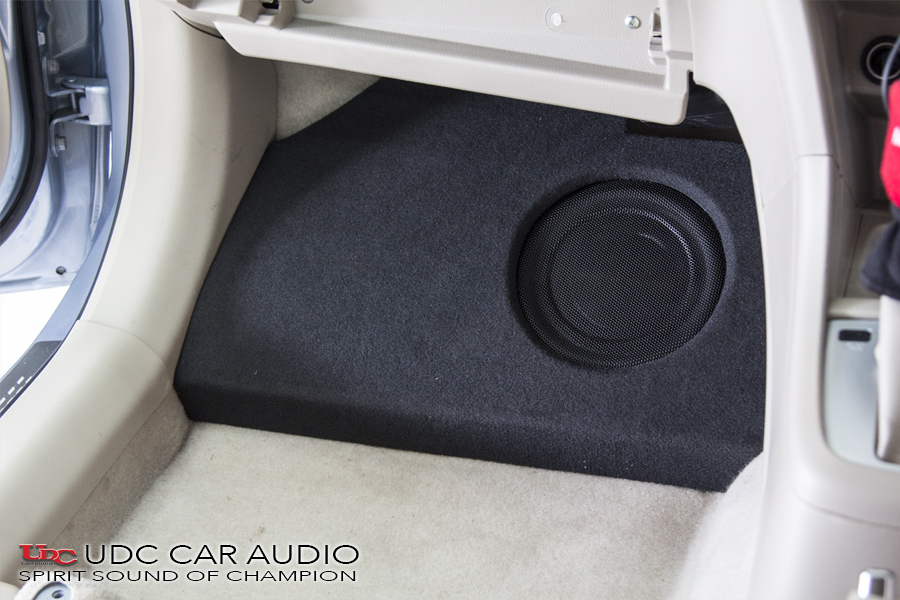

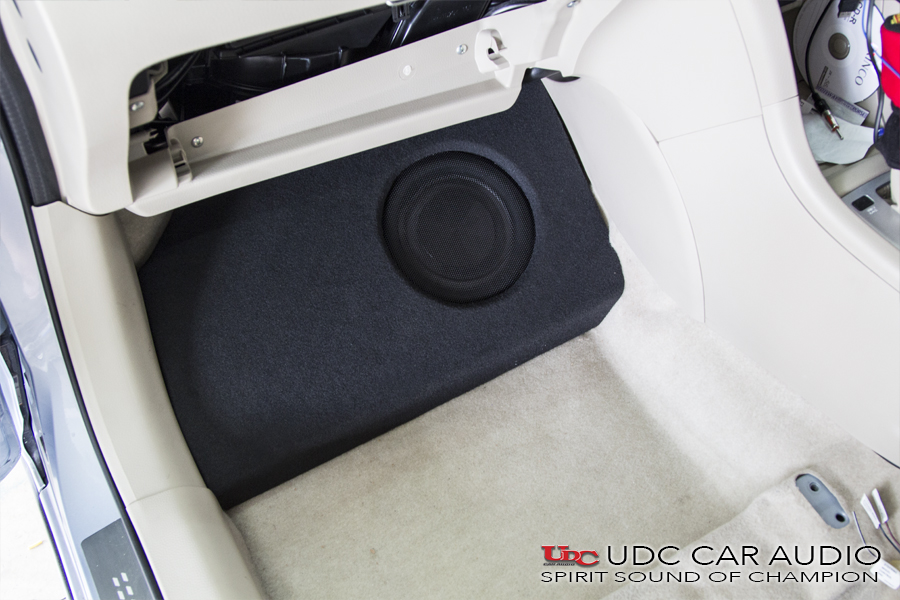

ทำการติดตั้งแผงปิดหน้าเข้ากับ SUBBOX HARMOTECH เสร็จเรียบร้อยสวยงามครับ
ทำการเดินชุดสายไฟให้กับจอทีวีหลังหมอน Decar DV-999 ครับ

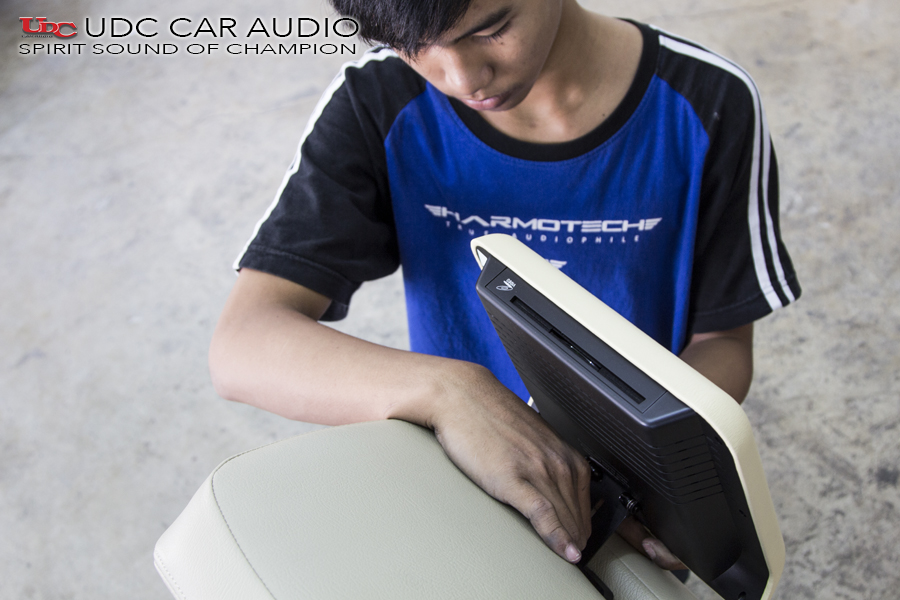

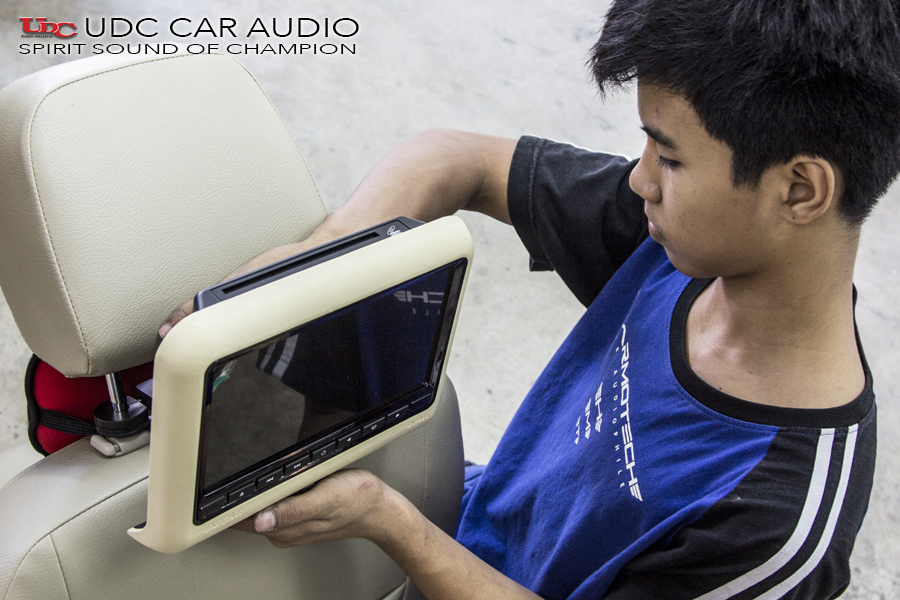

ทำการยึดขาติดตั้งกับขาเหล็กที่หัวหมอน มั่นคงแข็งแรงครับ

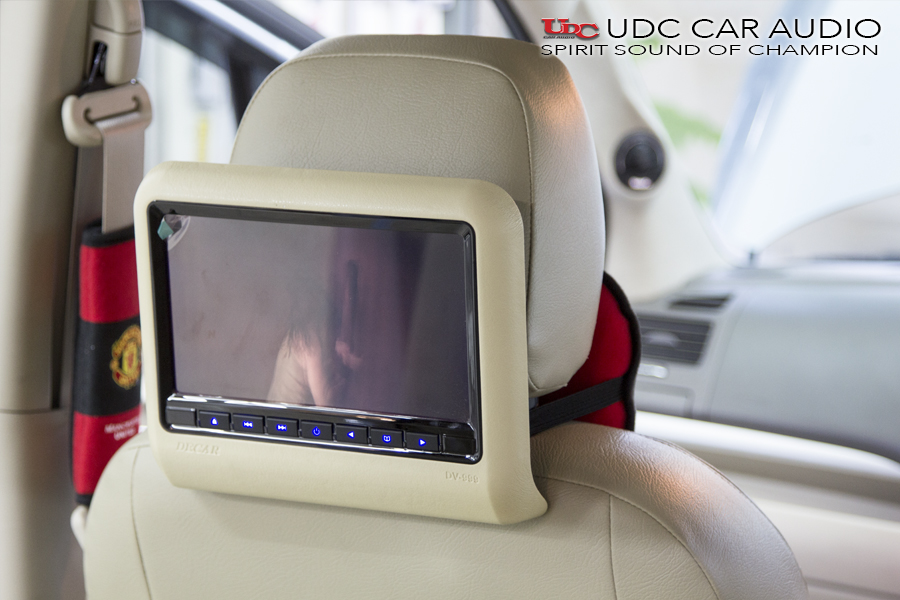

ติดตั้งเสร็จเรียบร้อยครับ สำหรับจอ TV หลังหมอน Decar DV-999 ที่สามารถรองรับการเล่นแผ่นหนังได้ต่างหากซ้ำยังต่อกับ HeadPhone แยกการฟังเป็นส่วนตัวได้อีกด้วยครับ

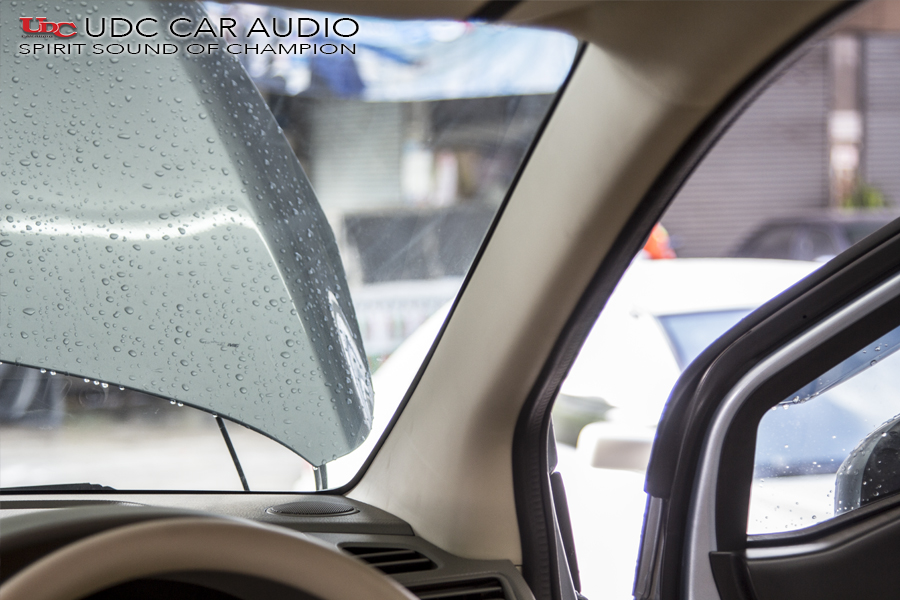

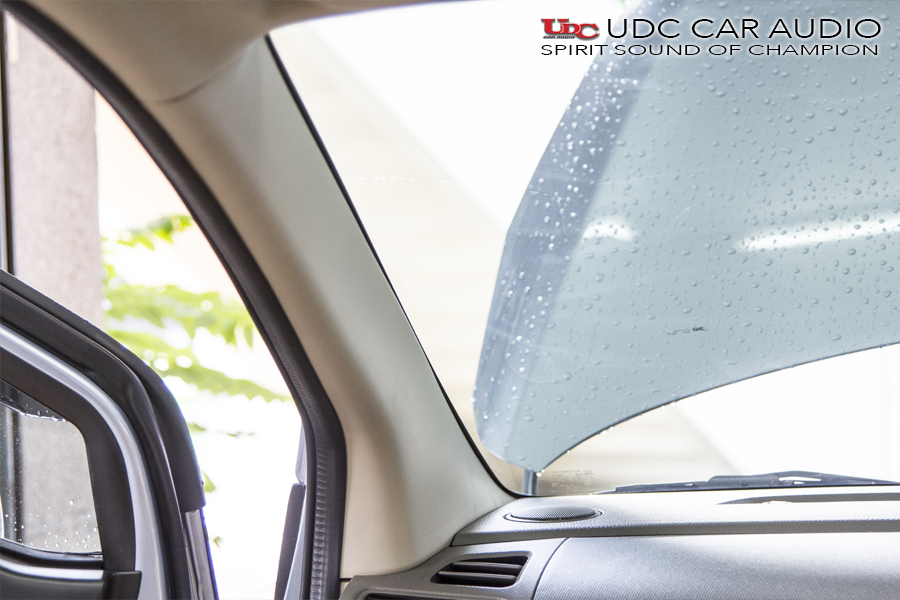

เสา A-Pillar L+R ก่อนทำการหล่อเสาครับ
เริ่มทำการตั้งเสา A-Pillar L+R 2 Way วัดระยะให้กับลำโพง Tweeter AUDISON VOCE AVK6 ครับ

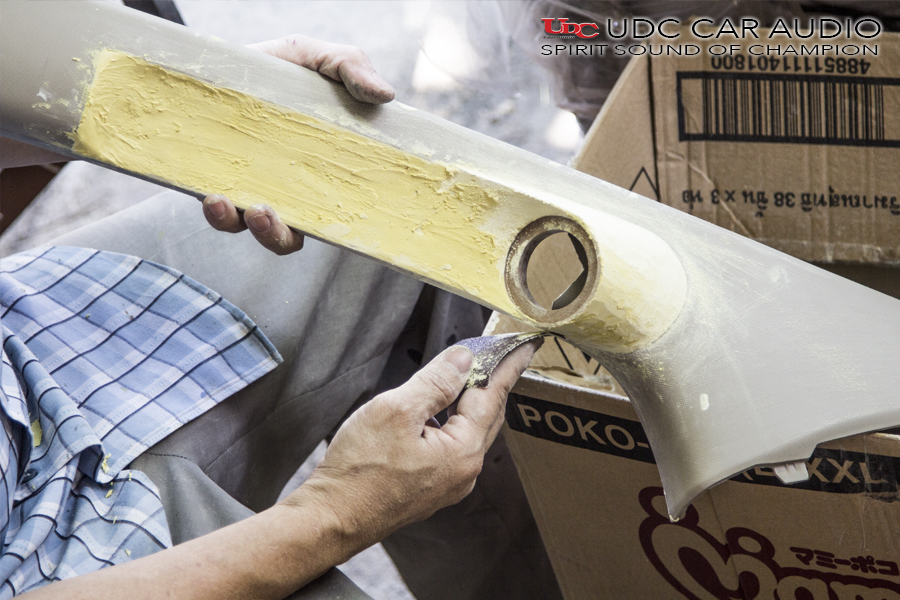

ทำการขัดขึ้นรูปเสา A-Pillar เริ่มเป็นรูปเป็นร่างแล้วครับ
เสา A-Pillar 2Way ทั้งด้านซ้ายและขวา ก่อนทำการหุ้มครับ

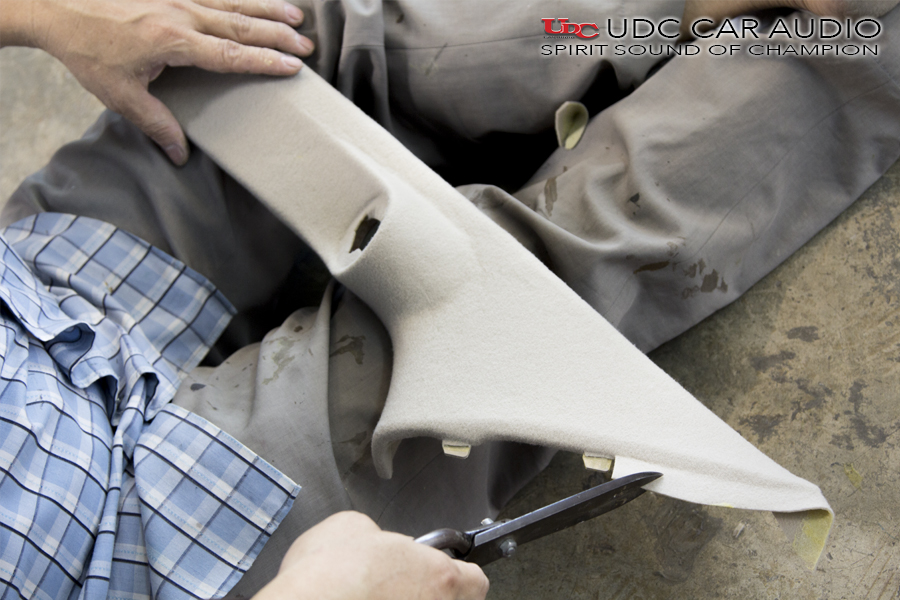

ทำการหุ้มเสา A-Piilar L+R ครับ

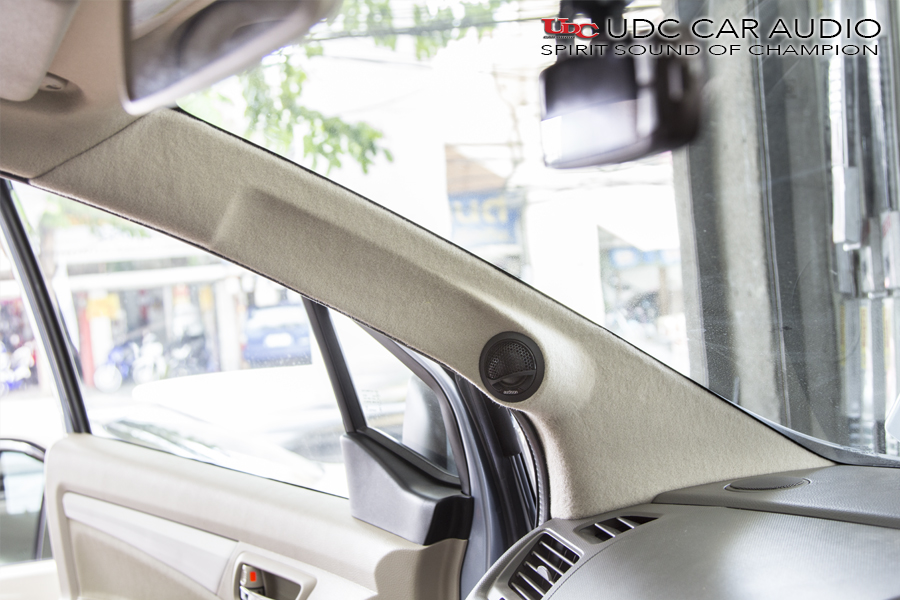

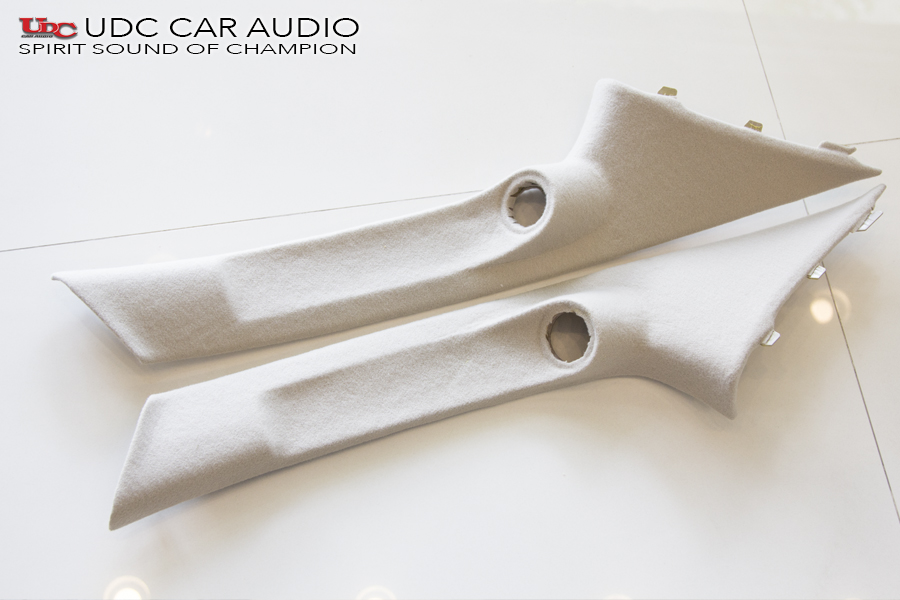

เสร็จเรียบร้อยครับ สำหรับงานหุ้มเสา A-Pillar L+R ครับ

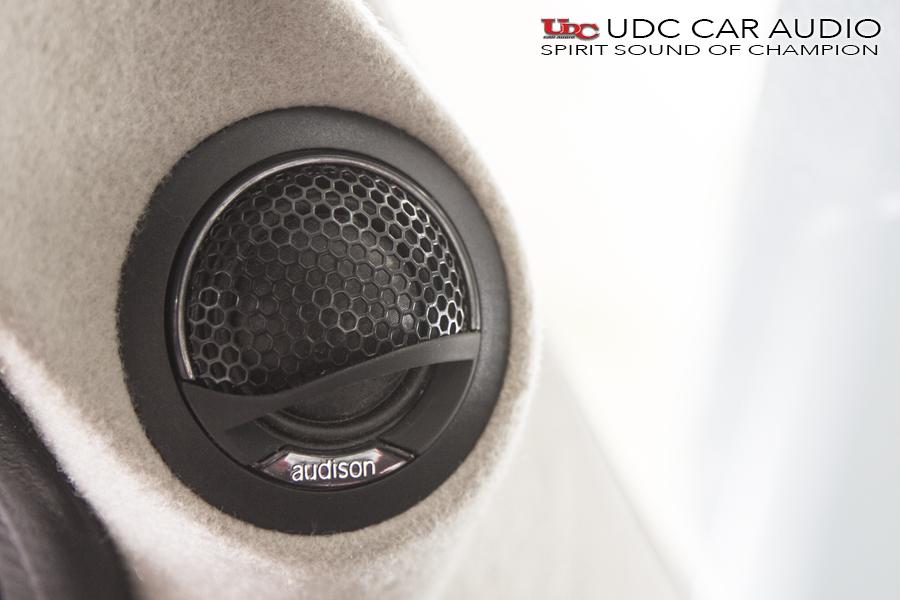

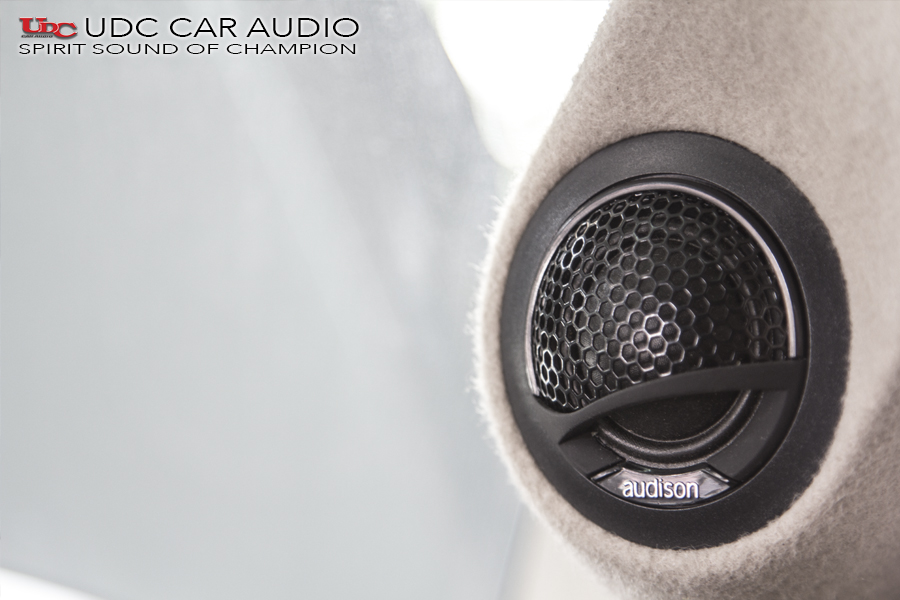

ติดตั้ง TWEETER AUDISON VOCE AVK2 กับเสา A-Pillar ด้านหน้าขวาเสร็จเรียบร้อยแล้วครับ
ติดตั้ง TWEETER AUDISON VOCE AVK2 กับเสา A-Pillar ด้านหน้าซ้ายเสร็จเรียบร้อยแล้วครับ
เสร็จเรียบร้อยแล้วครับสำหรับงานหล่อเสา A-Pillar ทั้งซ้ายและขวาให้กับลำโพง AUDISON VOCE AVK6 (Tweeter) ครับ

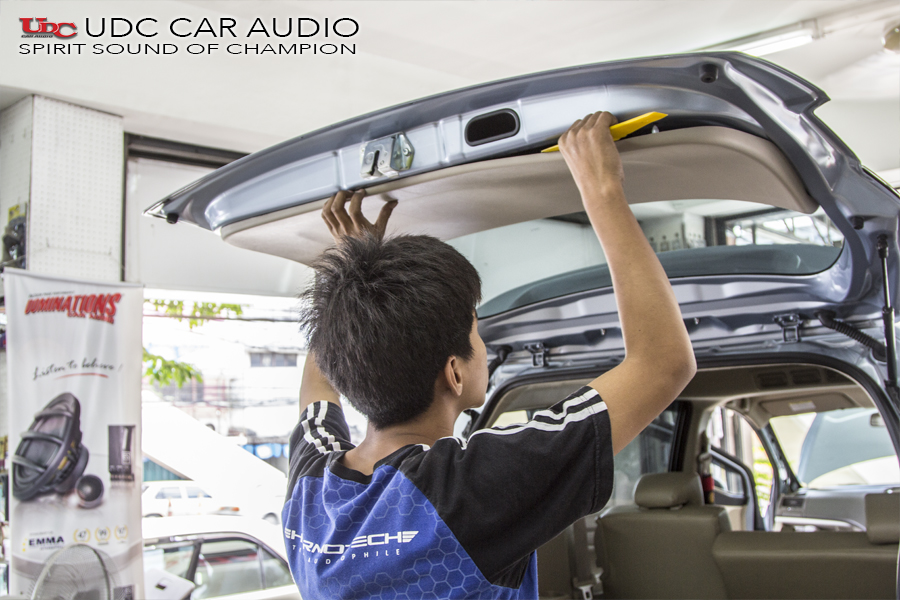

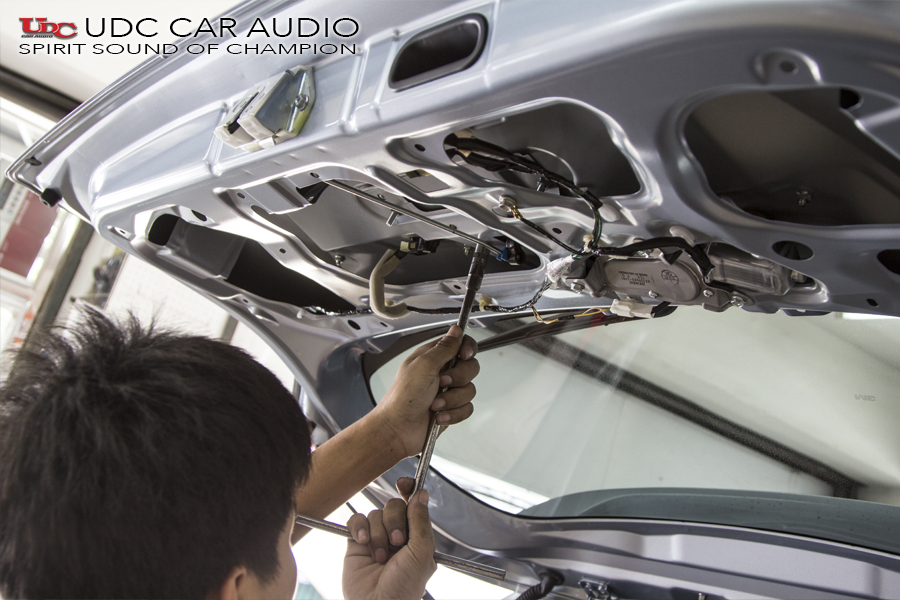

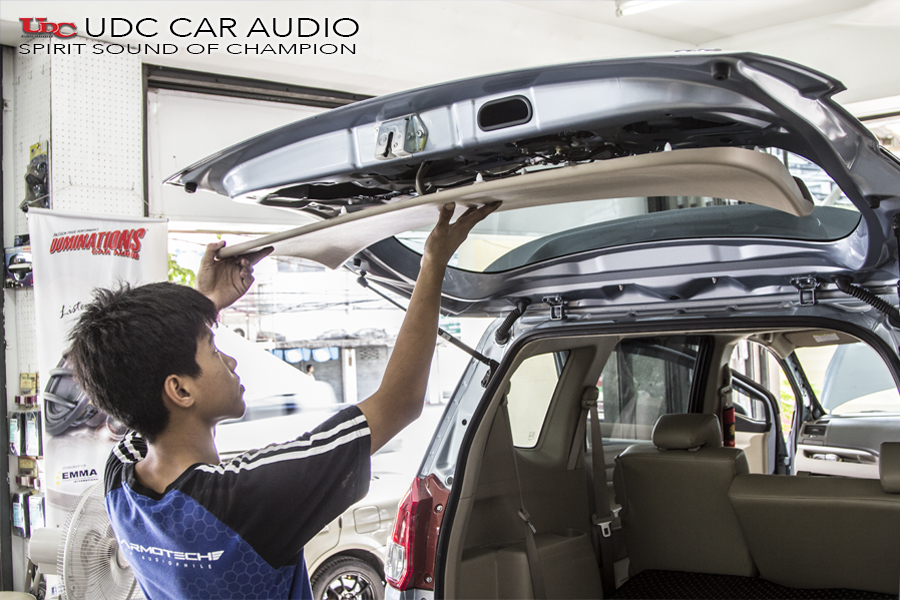

เริ่มทำการติดตั้งกล้องมองหลังครับ
ติดตั้งเข้ากับฝาโครเมียมด้านหลังเสร็จเรียบร้อยแล้วครับ

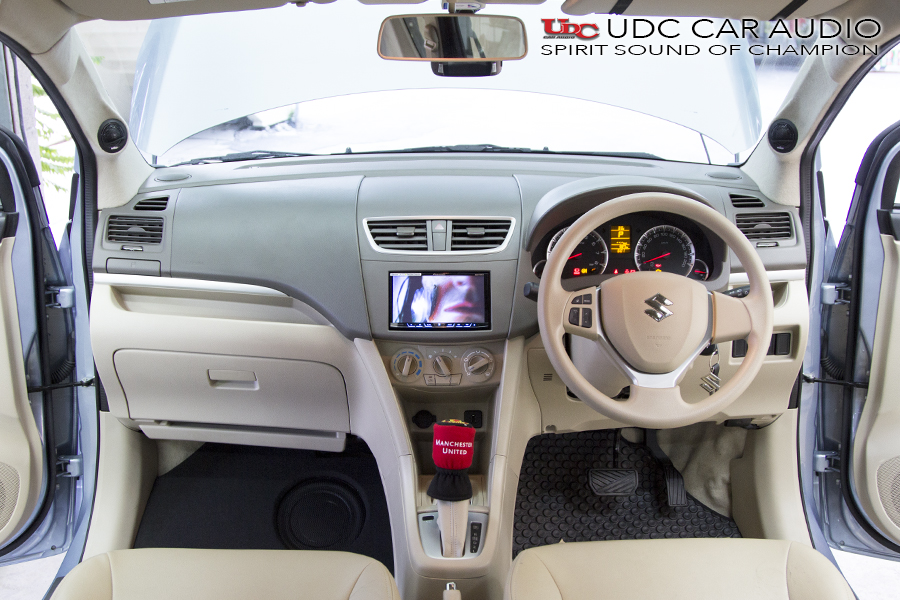

เสร็จเรียบร้อยครับสำหรับงานติดตั้งกล้องมองหลังและชุดเครื่องเสียง AUDISON + HARMOTECH ในรถ SUZUKI ERTIGA คันนี้ครับ
>
