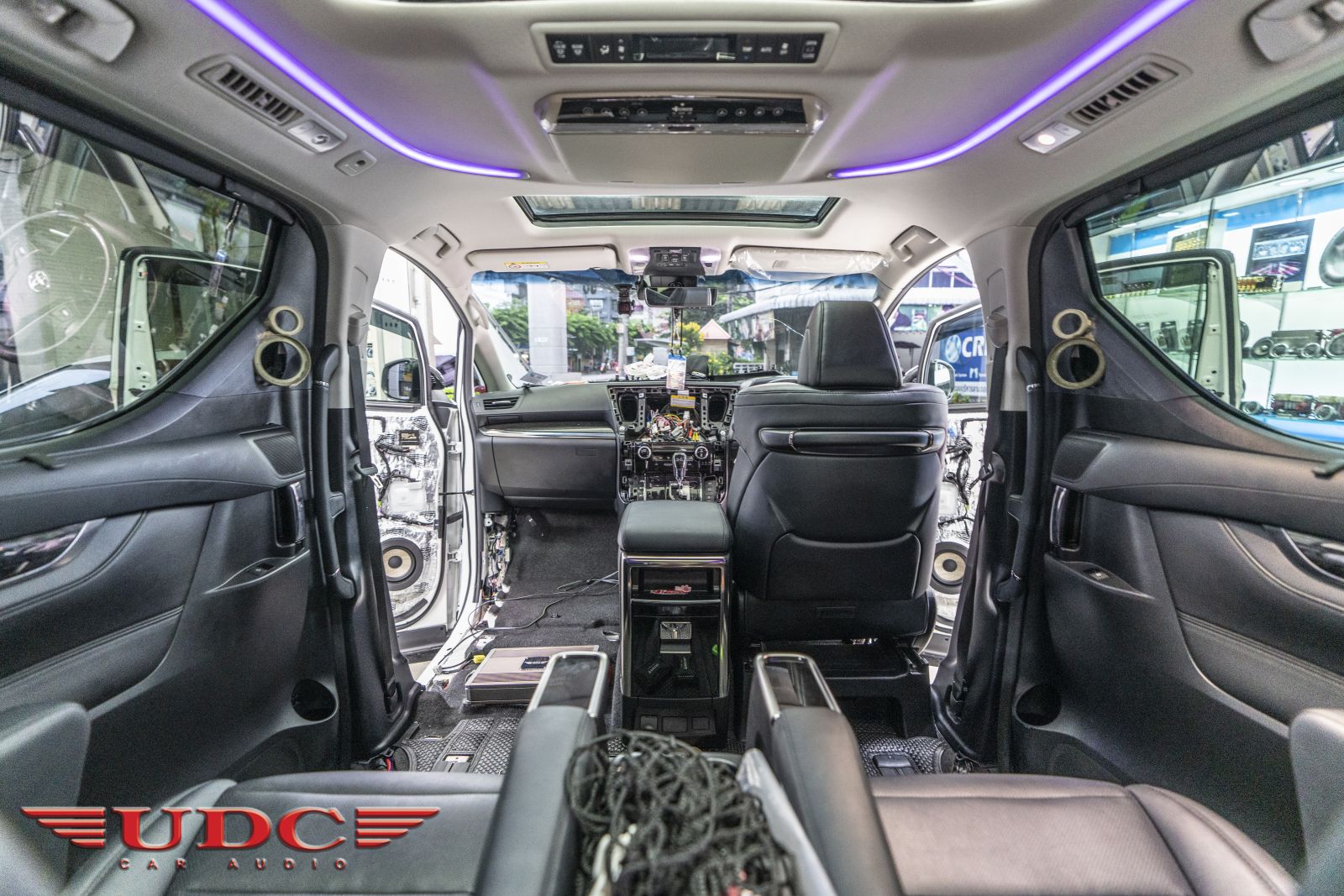

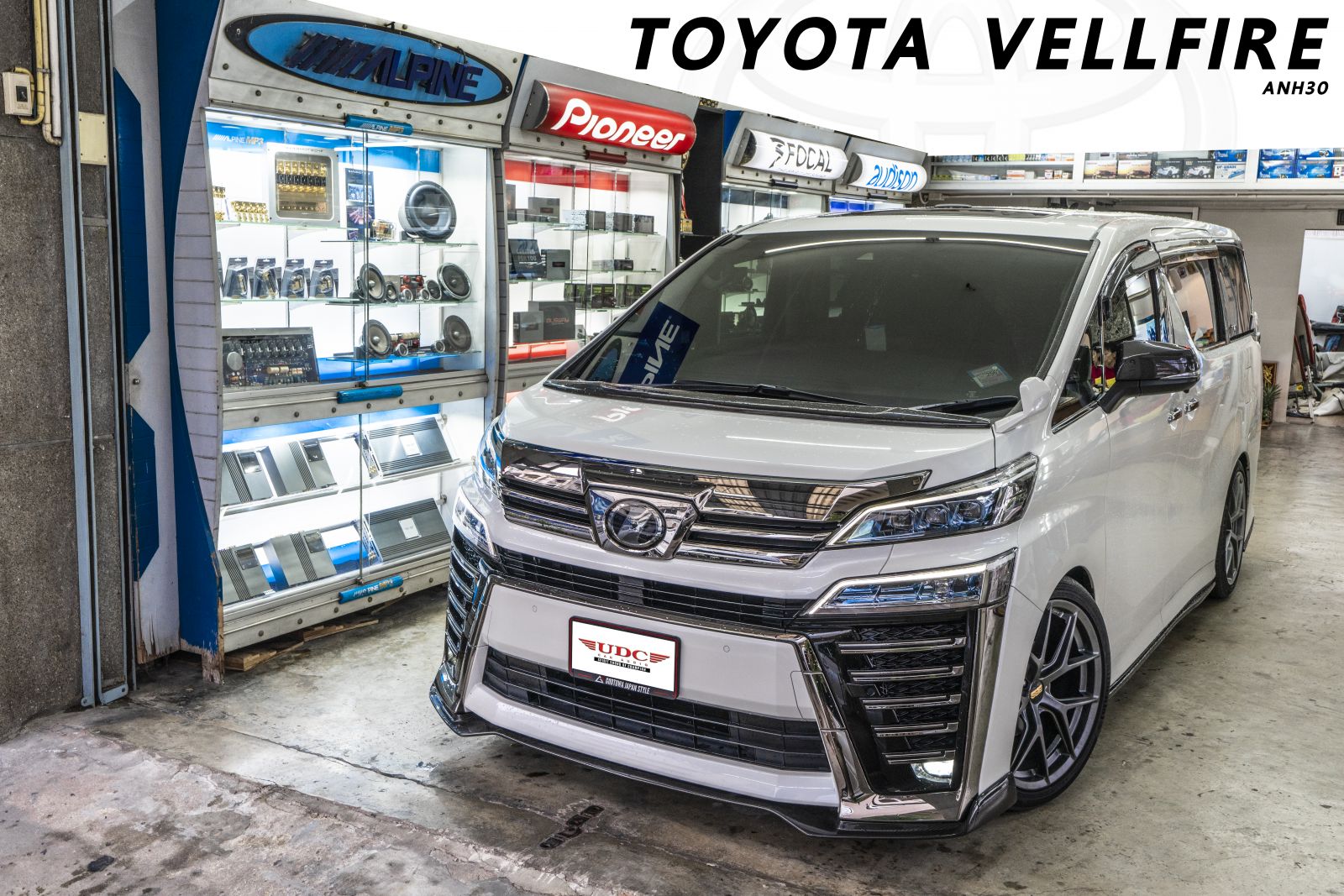

TOYOTA VELLFIRE กับชุดเครื่องเสียง FOCAL FLAX EVO & MUSWAY

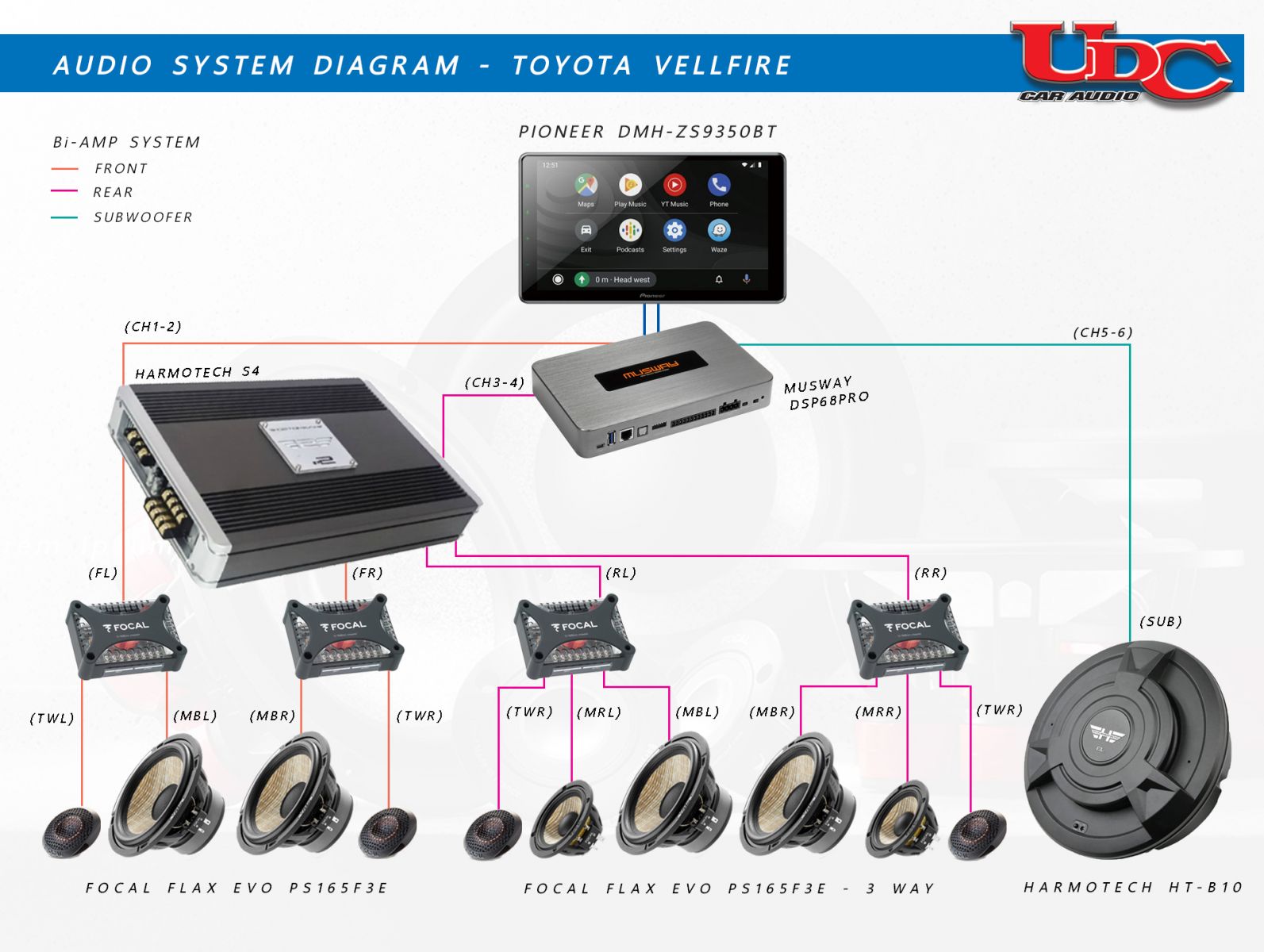

TOYOTA VELLFIRE กับชุดเครื่องเสียงในระบบ Bi-Amp คันนี้เข้ามาติดตั้งชุดเครื่องเสียงโดยใช้



เครื่องเล่นของ PIONEER DMH-ZS9350BT ส่งสัญญาณเข้า PROCESSOR MUSWAY DSP68



เพื่อทำการปรับจูนเสียงในระบบเครื่องเสียงให้ได้ความสมบูรณ์แบบ ทั้งในด้านมิติและน้ำเสียงให้ถูกต้อง

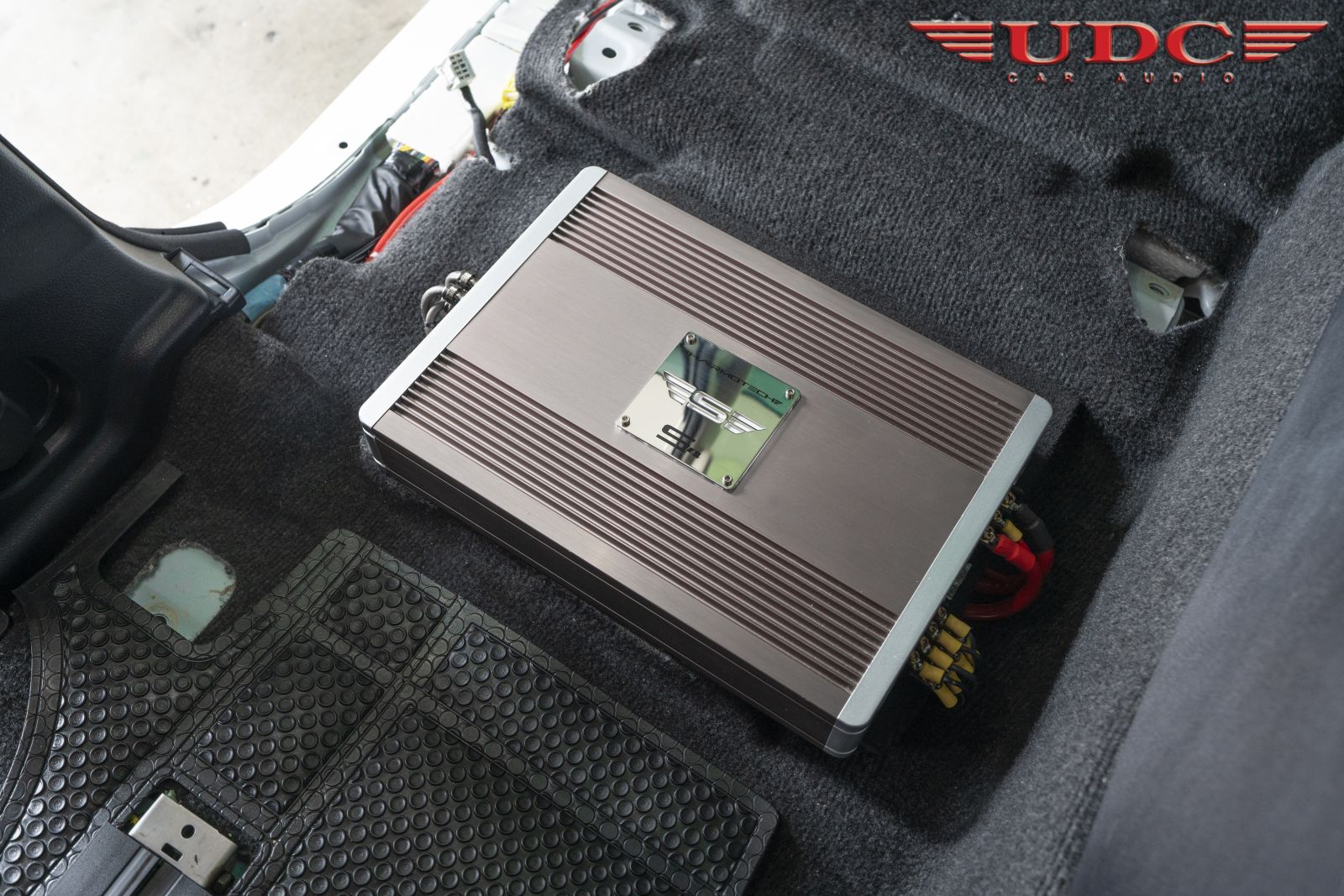

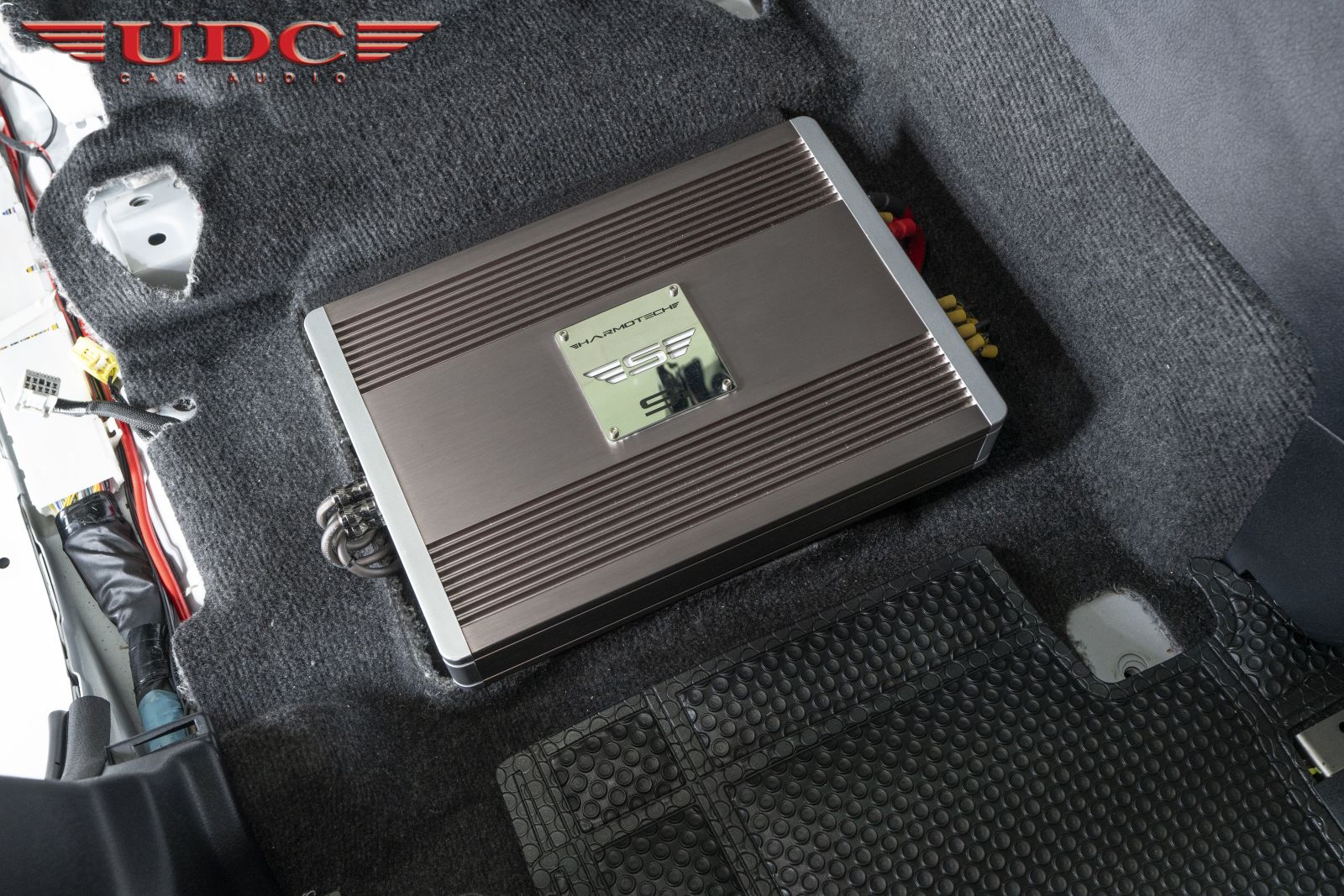

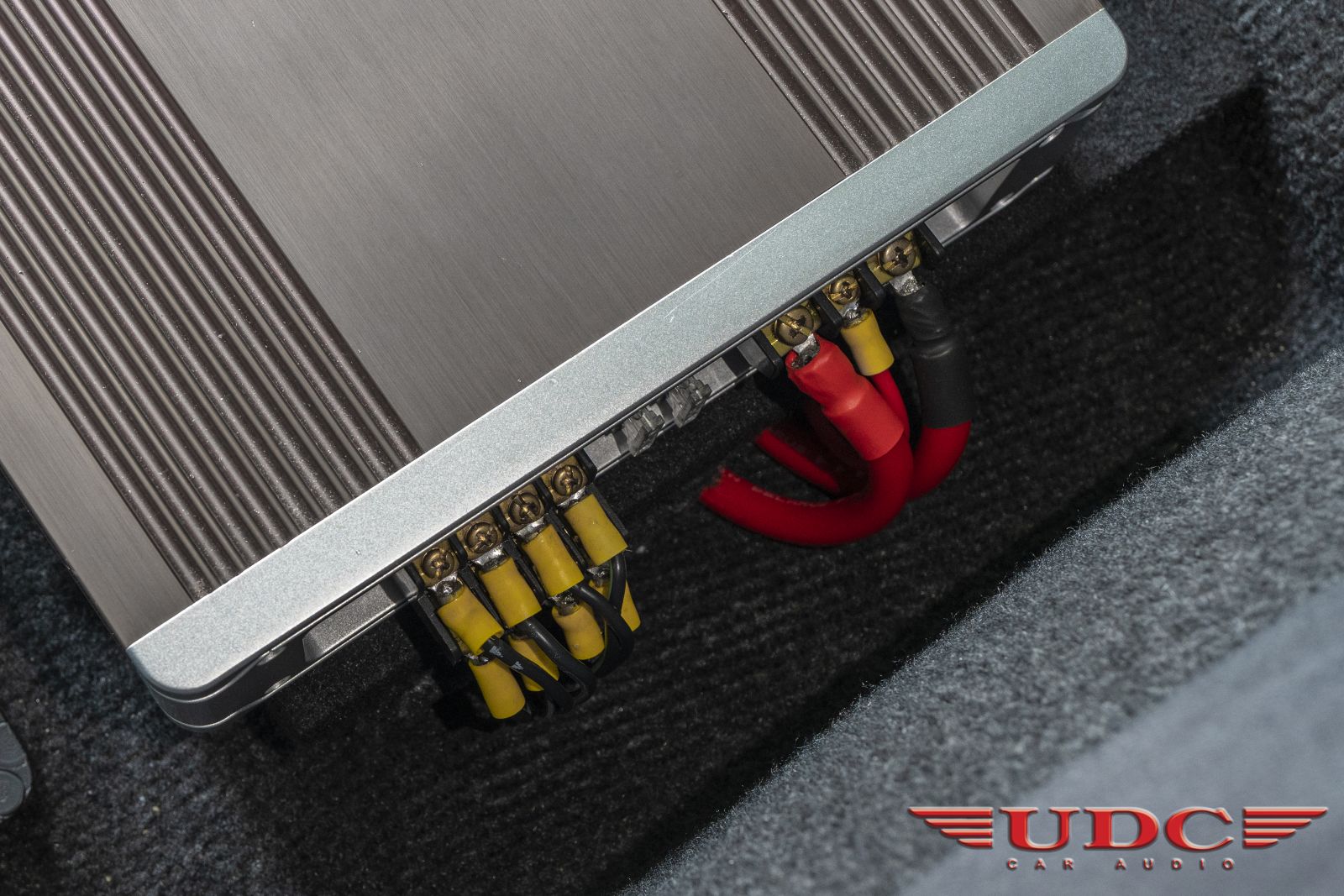

ผ่านต่อสัญญาณไปที่ พาวเวอร์แอมป์ HARMOTECH S4 ขับลำโพง FOCAL FLAX EVO PS165F3E



แบบ PASSIVE ทั้งหน้าและหลัง ในส่วนของซับวูฟเฟอร์นั้นเลือกใช้เป็นซับแบบหลุมยางอะไหล่



HARMOTECH HT-B10 เก็บความถี่ต่ำภายในระบบครับ




สามารถชมขั้นตอนการติดตั้ง Step By Step จากด้านล่างในอัลบัมได้เลยครับ

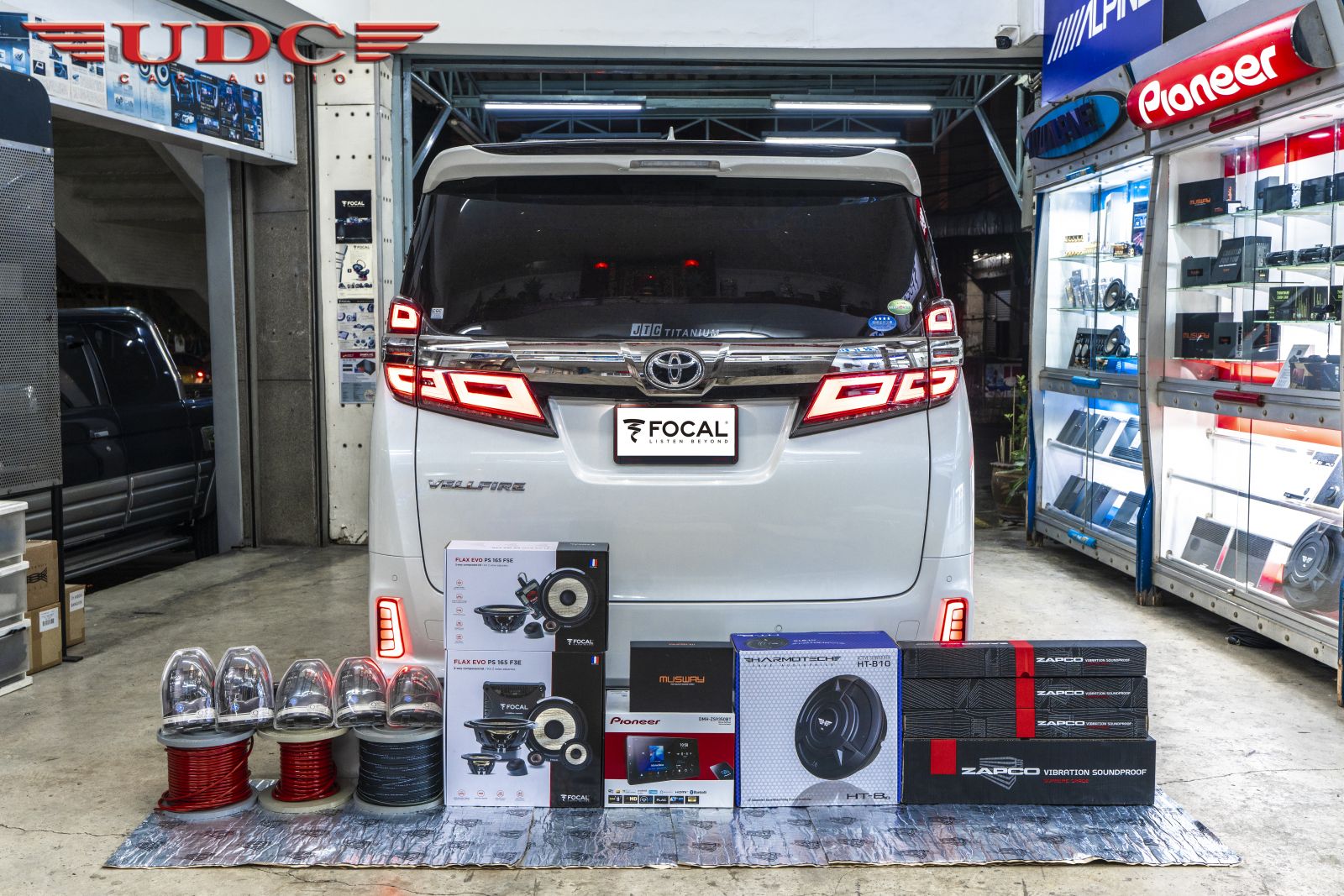

อุปกรณ์เครื่องเสียงในระบบทั้งหมดจะประกอบไปด้วย



1. PIONEER DMH-ZS9350BT (9")


2. PROCESSOR MUSWAY DSP68

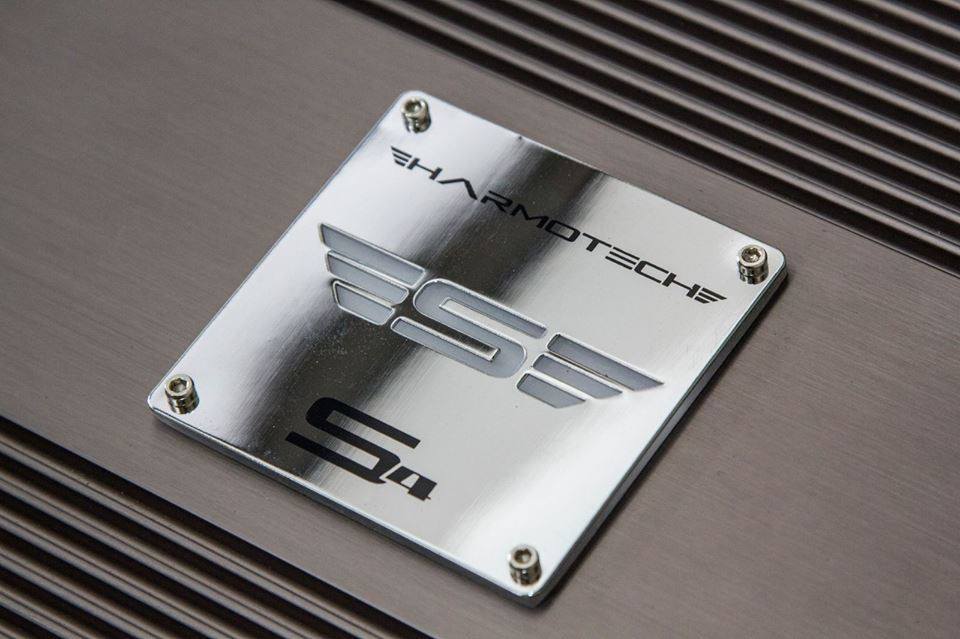

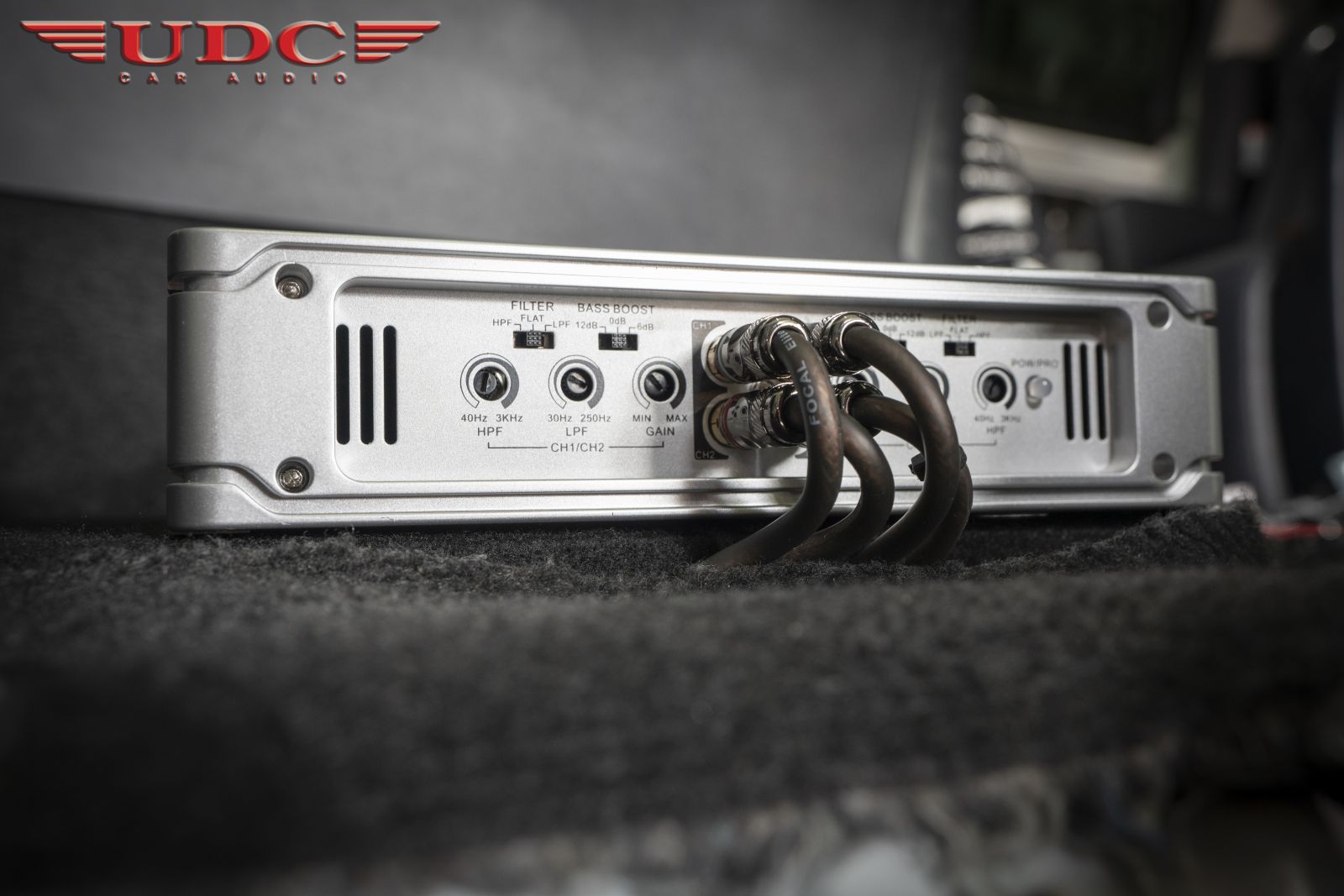

3. HARMOTECH S4


4. FOCAL FLAX EVO PS165F3E (F)


5. FOCAL FLAX EVO PS165F3E (R)

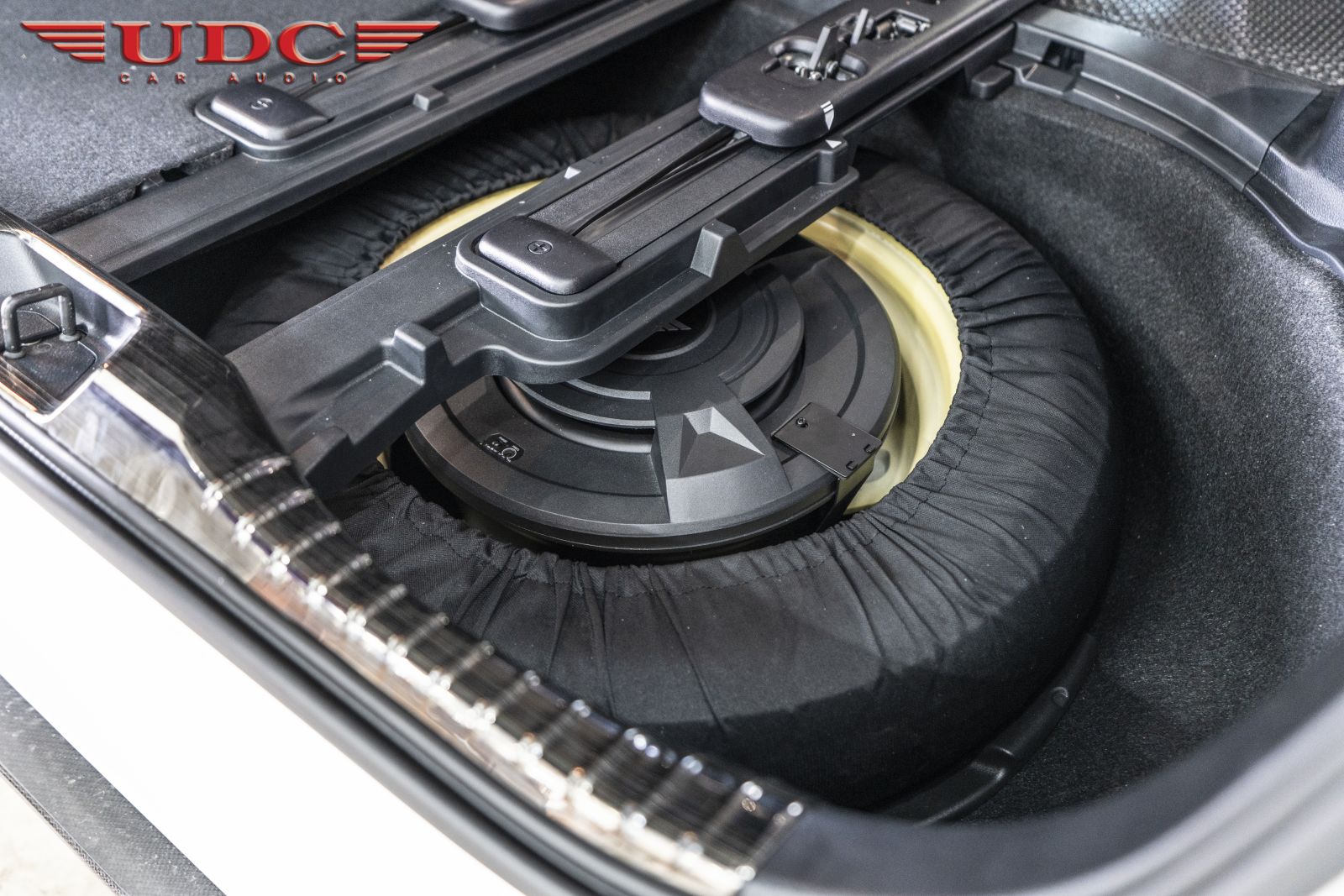

6. HARMOTECH HT-B10 (SUB)


7. แผ่น Damp ZAPCO VIBRATION SOUNDPROOF  2 Layer ที่ประตูหน้า,หลัง


8. ZENISS แผ่นกันเสียงก้อง SILENT SPHERE


9. ZENISS หางปลาเข้าขั้วแบบทองเหลืองชุบทอง 24K


10. ZENISS ZClu8 ฐานรองลำโพง แบบกันน้ำกันเชื้อรา (F)


10. ZENISS ZClu6 ฐานรองลำโพง แบบกันน้ำกันเชื้อรา (R)


11. กระบอกฟิวส์ HARMOTECH PG6



ชุดสาย TCHERNOV CABLE ทั้งระบบ


19. สายไฟ TCHERNOV CABLE STANDARD 4 POWER 4AWG (BRC)


20. สายไฟ TCHERNOV CABLE MOUNTING WIRE (REMOTE) (BRC)


21. สายลำโพง TCHERNOV CABLE STANDARD 1 SC (BRC)


22. สายสัญญาณ FOCAL ER SERIES


23. บัดกรีเข้าอุปกรณ์ต่างๆ ทั้งระบบด้วยตะกั่วเงิน TCHERNOV SFS/AG Super Flux Silver Solder for Audio

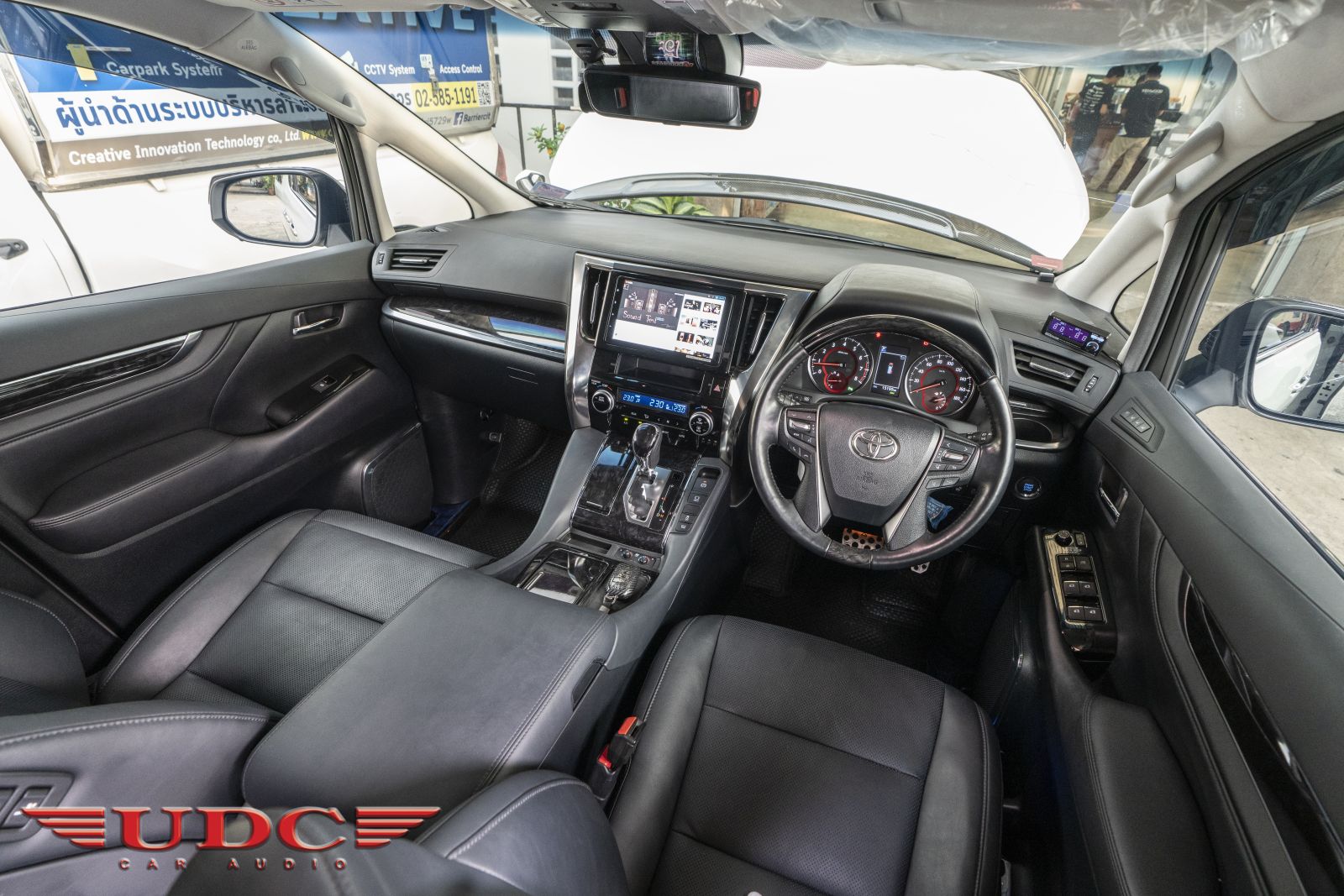

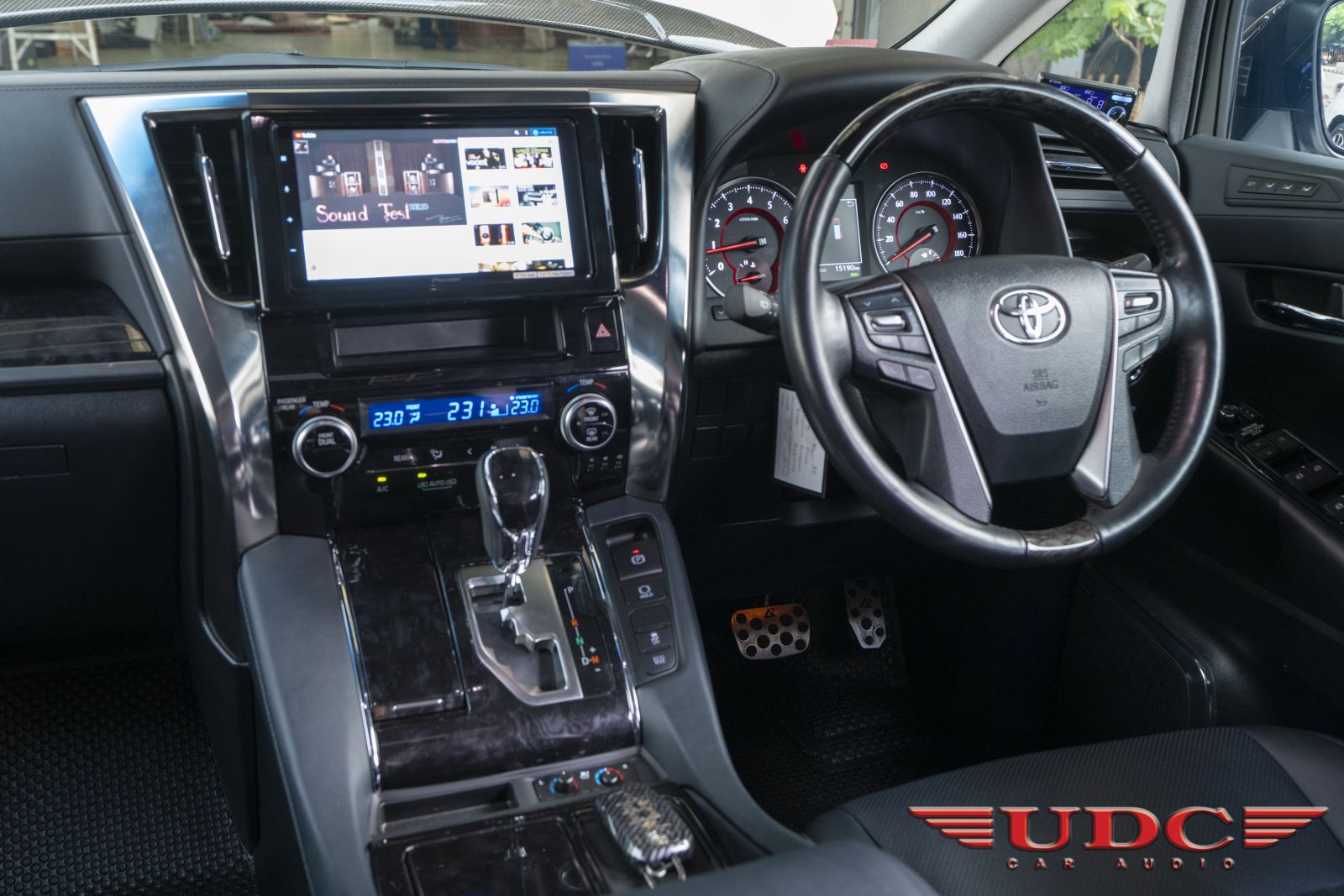

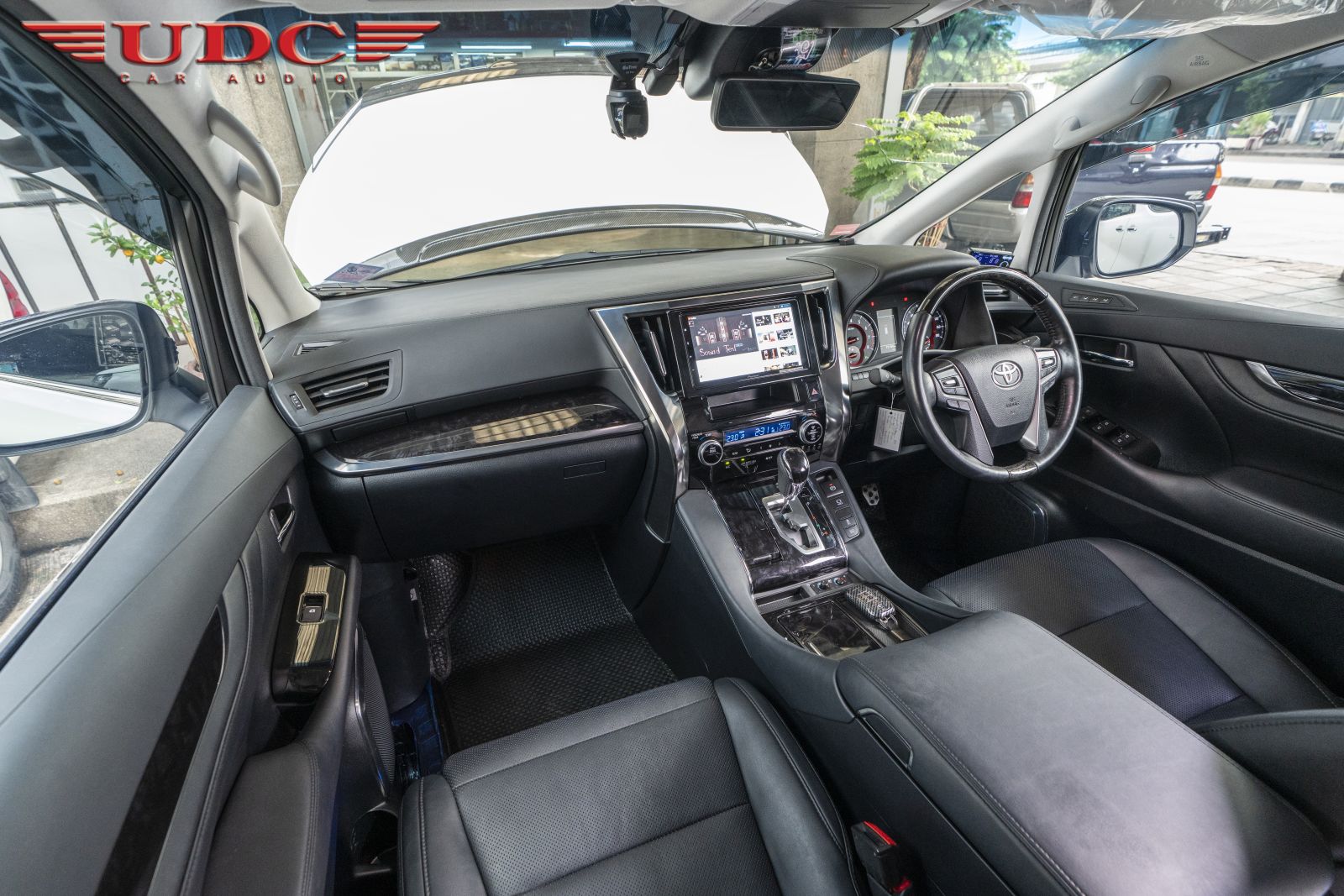

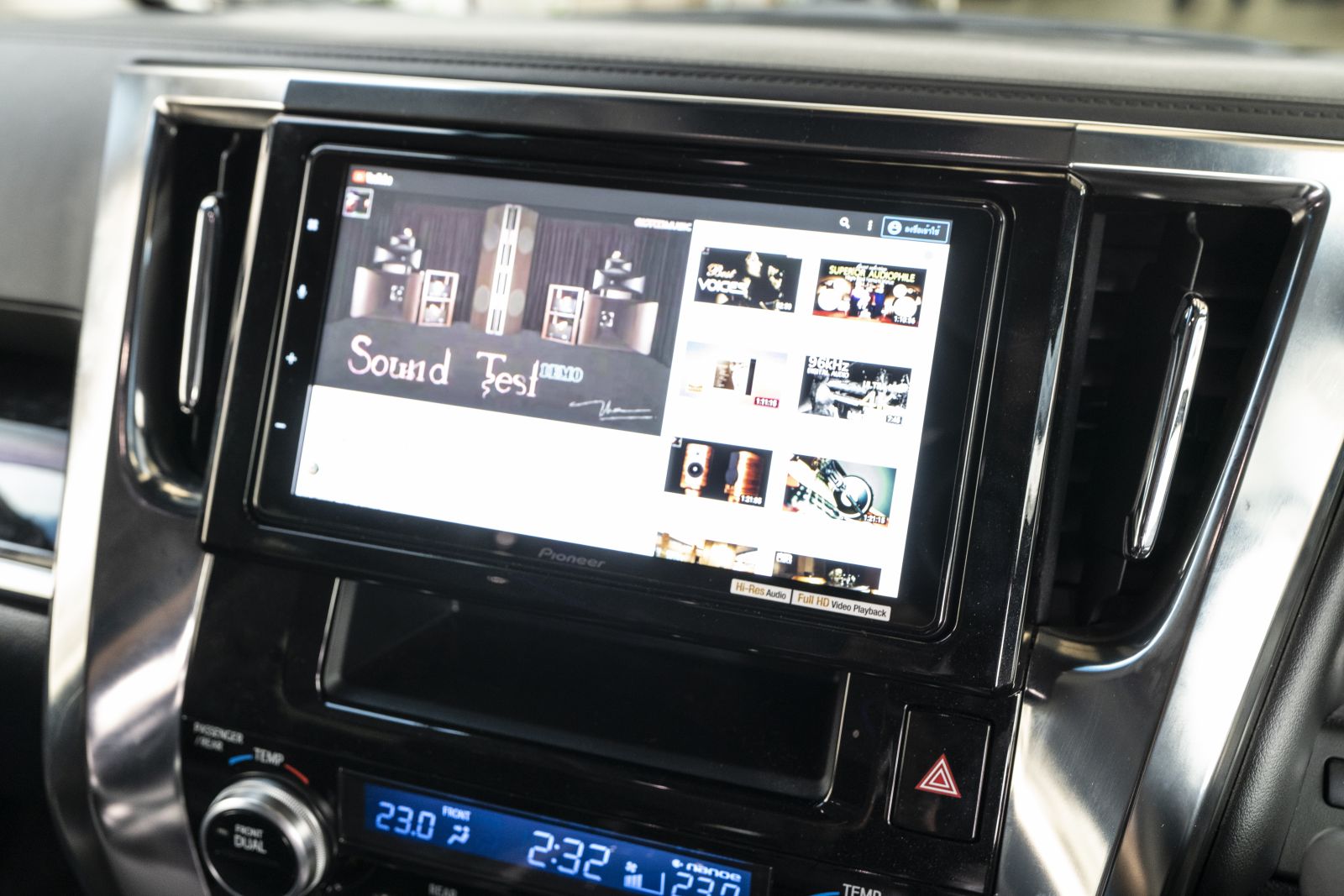

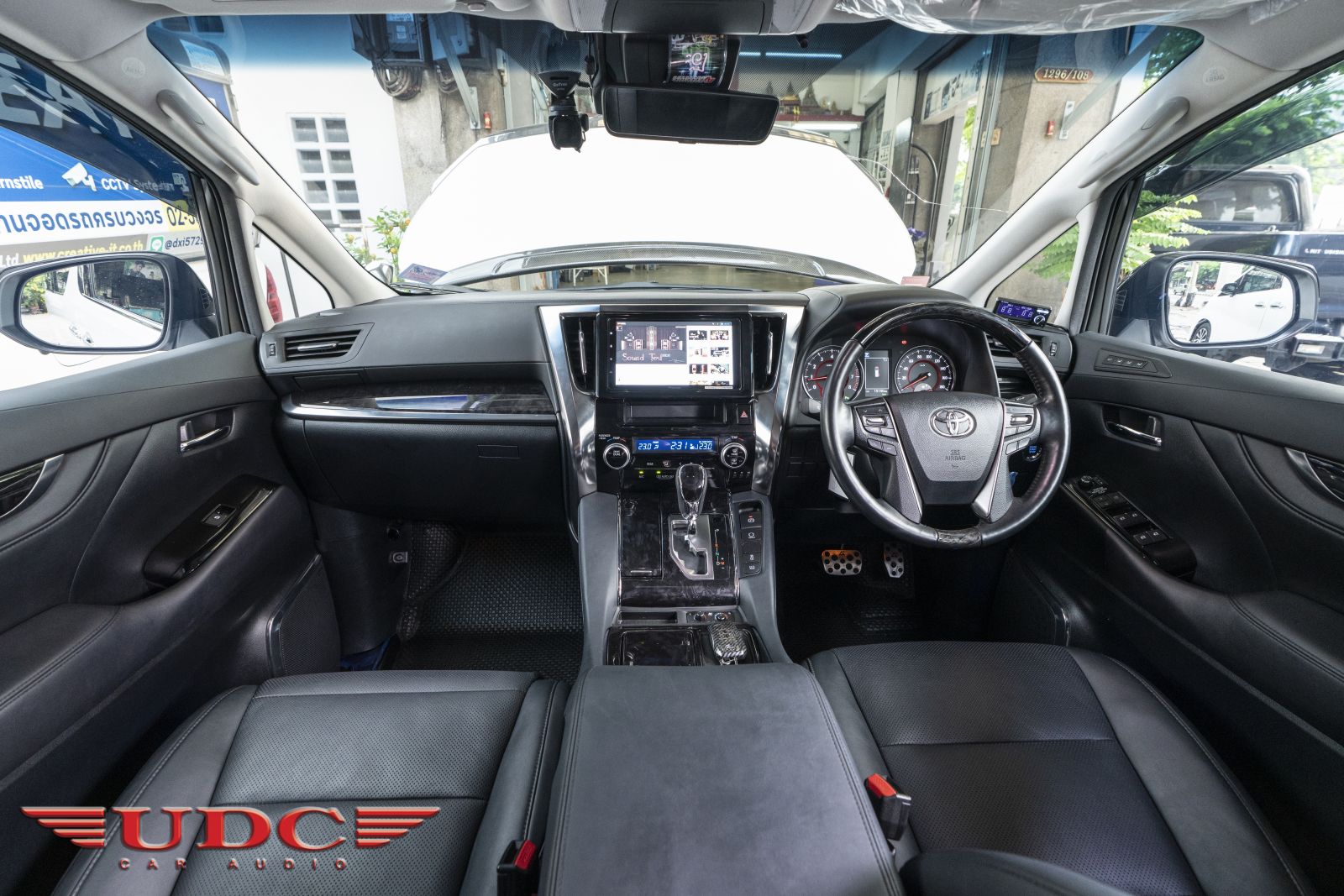

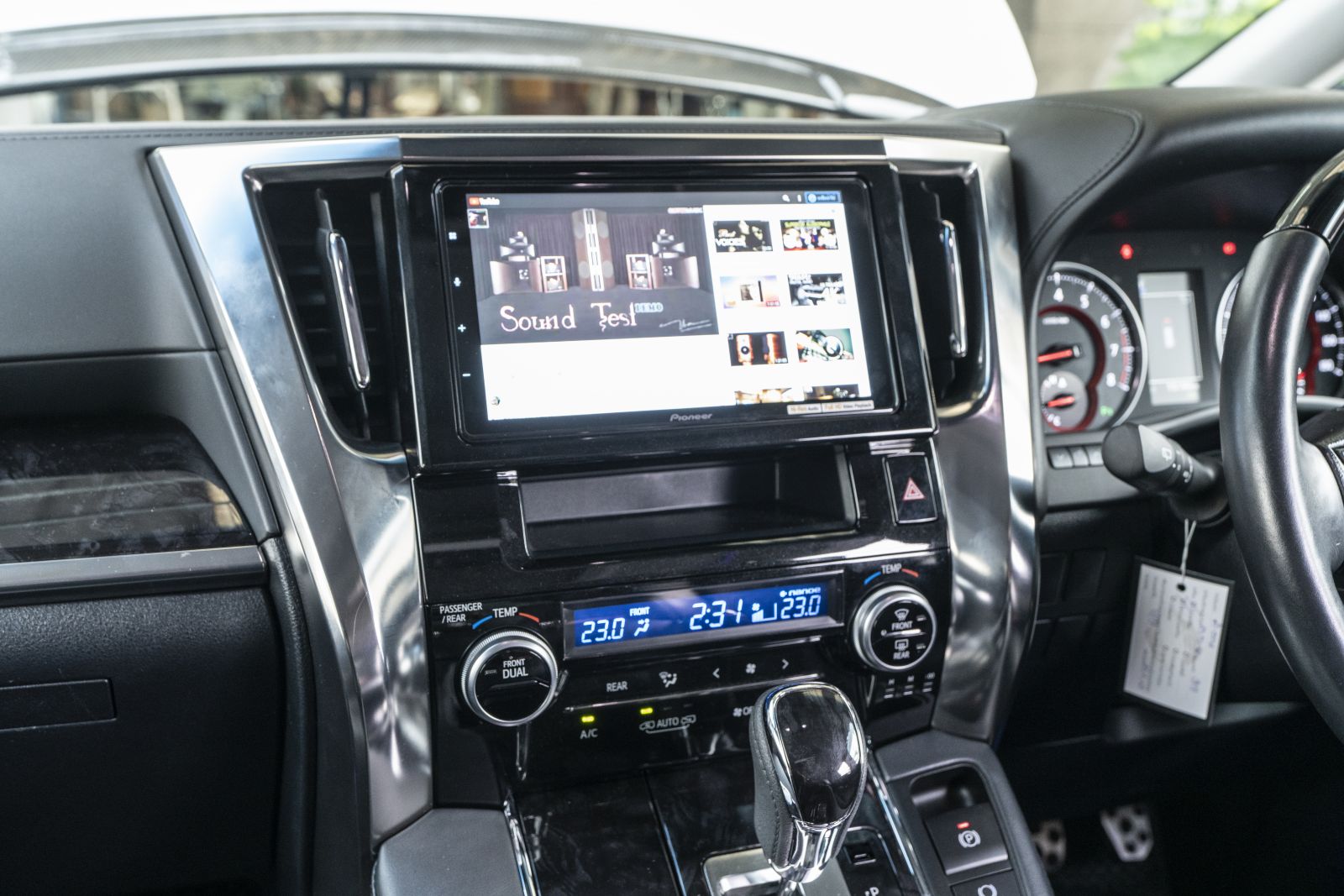

MULIMEDIA HEAD UNIT PIONEER DMH-ZS9350BT


สำหรับงานติดตั้งวิทยุ PIONEER DMH-ZS9350BT For TOYOTA VELLFIRE / ALPHARD

โดยทำการติดตั้งเข้าตรงชุดปลั๊กตรงรุ่น ไม่ต้องทำการตัดต่อชุดสายใดๆทั้งสิ้น อีกทั้งยังให้ภาพที่คมชัด สีสันสวยงาม

ที่มาพร้อม Panal จอ 9" WGA เป็นจอที่ใครได้เห็นเป็นชมก็ว่าสวยทุกคน รองรับ Video Format H.264 / MP4 / MKV

รองรับ Audio Format WMA / MP3 / WAV / FLAC / DSD เป็นครั้งแรกของไพโอเนียร์ในประเทศไทยที่จอติดรถยนต์

มีขนาดหน้าจอถึง 9 นิ้ว โดยมาพร้อมกับฟังก์ชัน ที่ตอบโจทย์ความต้องการได้ทุกระดับอย่างจากฟีเจอร์ใหม่

Web Browser ที่จะทำให้คุณเข้าถึง YouTube, Netflix , Spotify, GoogleMap อย่างง่ายดาย

อีกทั้งคุณภาพเสียงระดับ Hi-Res Audio และองค์ประกอบภาคขยายเสียงระดับ AudiophileGrade ทำให้ลูกค้าได้รับ

คุณภาพของภาพและเสียงระดับพรีเมี่ยม นอกจากนี้ด้วยฟังก์ชันการใช้งานที่ง่ายและสะดวกสบาย ลดความตึงเครียดจาก

สภาวะปัญหาการจราจรบนท้องถนน ทำให้การเดินทางของคุณเป็นช่วงเวลาที่ผ่อนคลาย มีความสุข ถือเป็นการผสาน

ความสะดวกในการใช้งานควบคู่กับ คุณภาพเหนือระดับได้อย่างลงตัว ให้คุณเต็มอิ่มไปกับการ #StreamingContent

ทั้งวิดีโอและเพลง ที่คุณโปรดปราน ตลอดการเดินทาง พร้อมการรองรับการใช้งาน ฟังก์ชั่นได้หลากหลาย ทั้ง



• #AppleCarPlay แบบต่อสาย และ ไร้สาย

• #AndroidAuto

• ฟังก์ชั่น #WebBrowsing เพียงเชื่อมต่อ Wifi กับ Smartphone ก็สามารถรับชมคอนเทนต์ Video Streaming

  ที่คุณโปรดปรานผ่านแอพพลิคชั่น CarAVAssist

• นอกจากนี้ยังให้คุณภาพเสียงระดับ Hi-Res Audio ได้เต็มทุกรายละเอียดและการแสดงภาพระดับ Full HD

  ผ่านหน้าจอขนาด 9 นิ้ว อีกด้วย



สำหรับรุ่น DMH-ZS9350BT สามารถติตดั้งได้พอดีกับรถหลากหลายรุ่น*
และปรับองศาการติดตั้งได้อย่างใจ ( DMH-ZF9350BT ) ให้คุณและครอบครัวรับชมและใช้งานจากมุมที่สะดวกสบายที่สุด

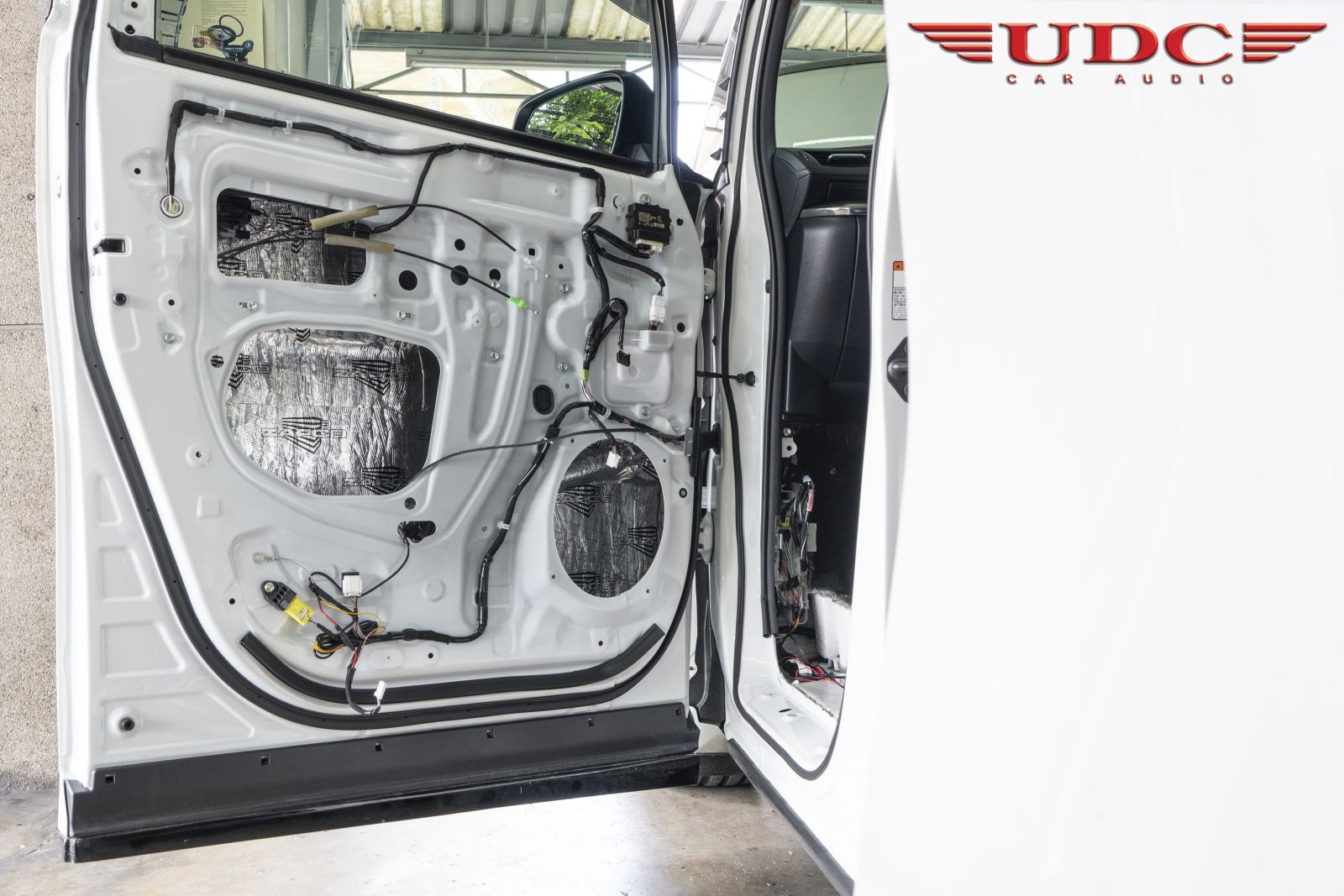

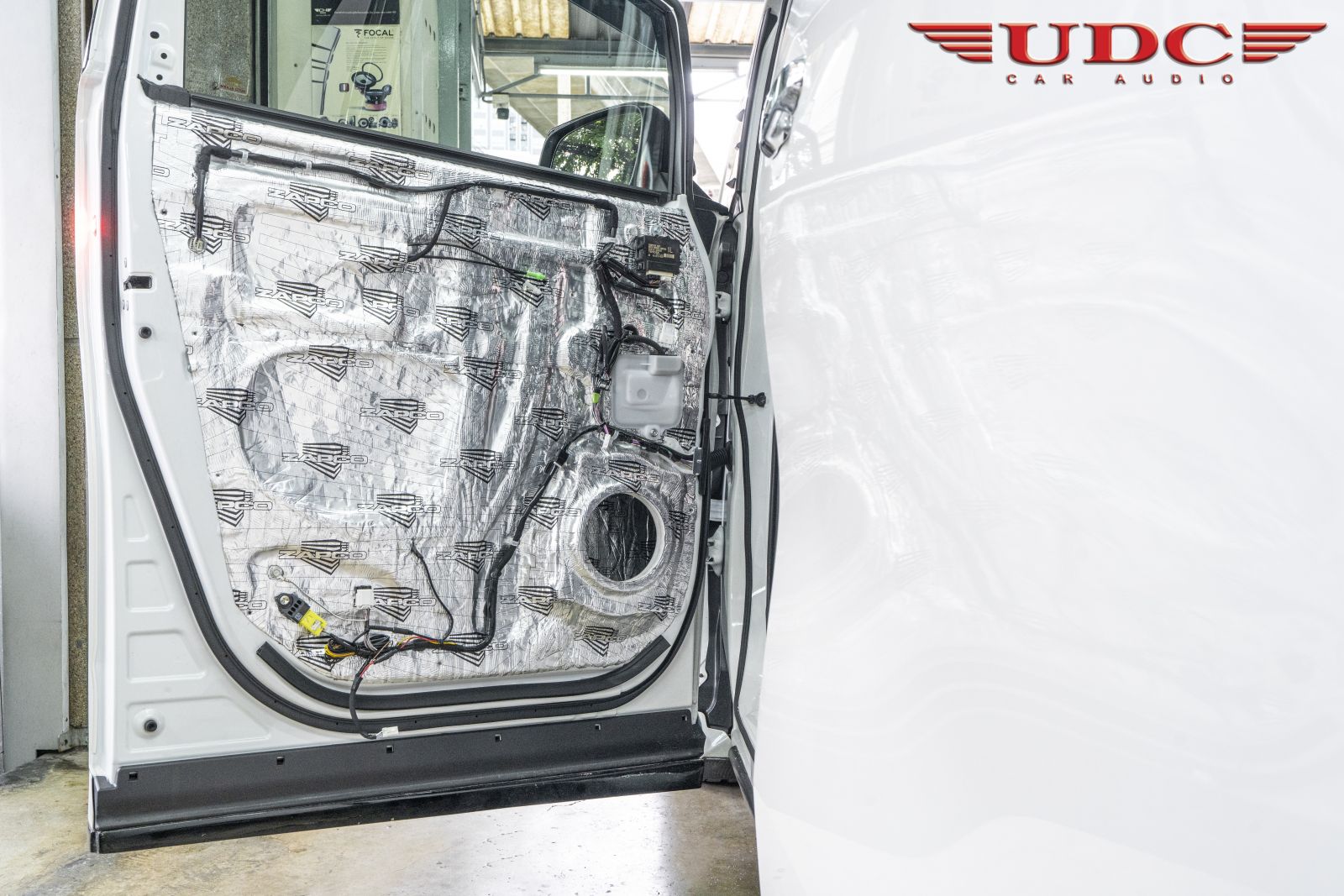

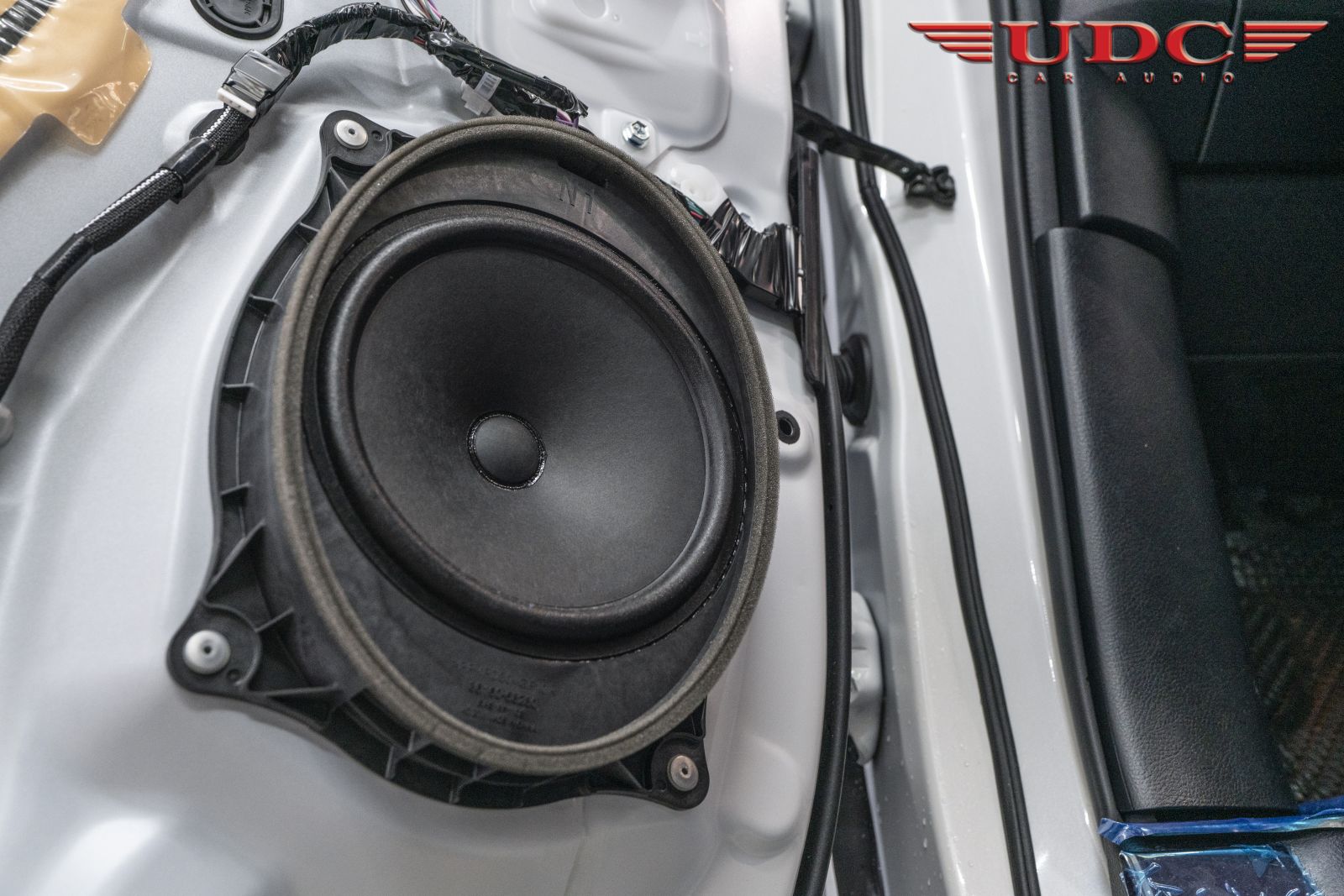

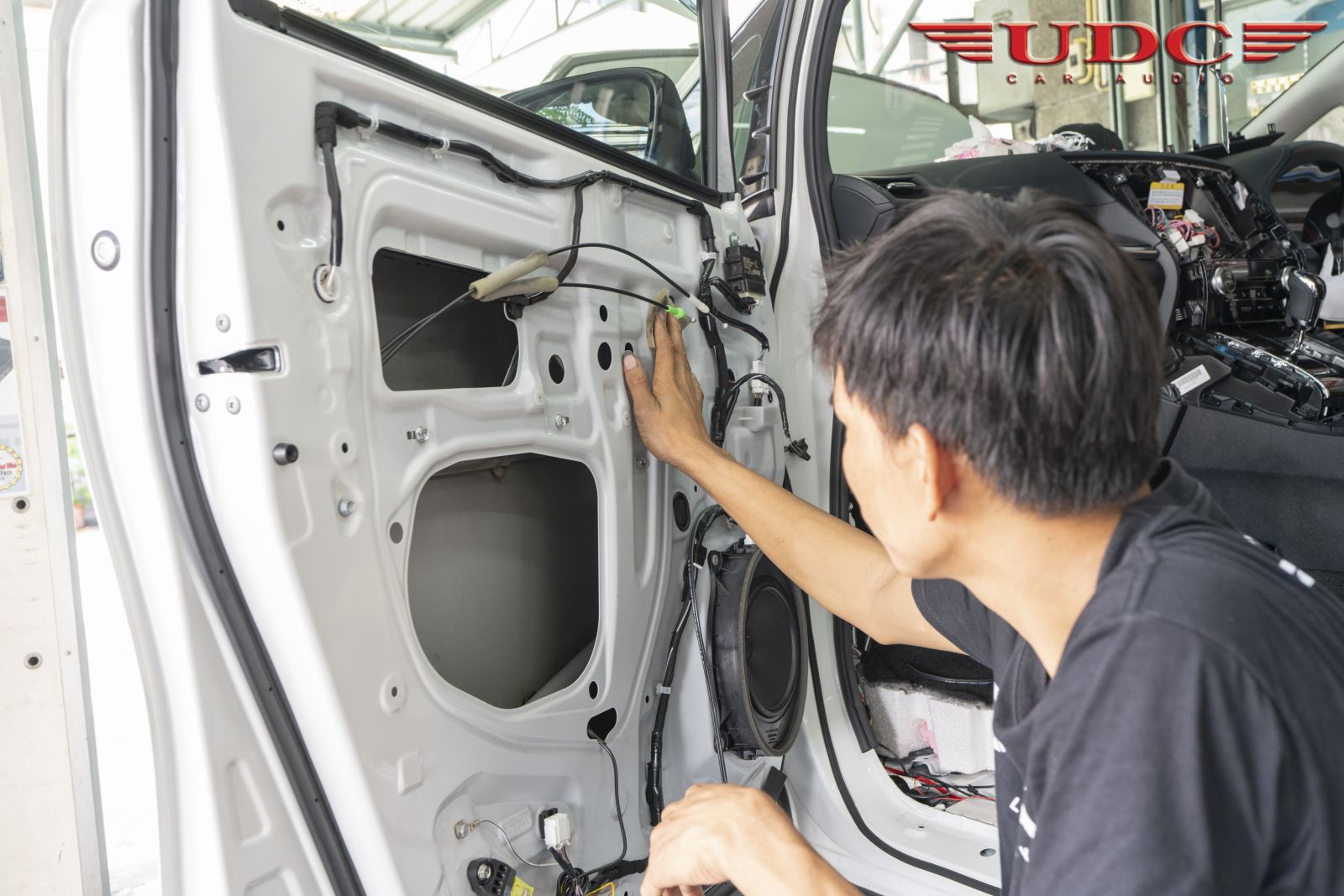

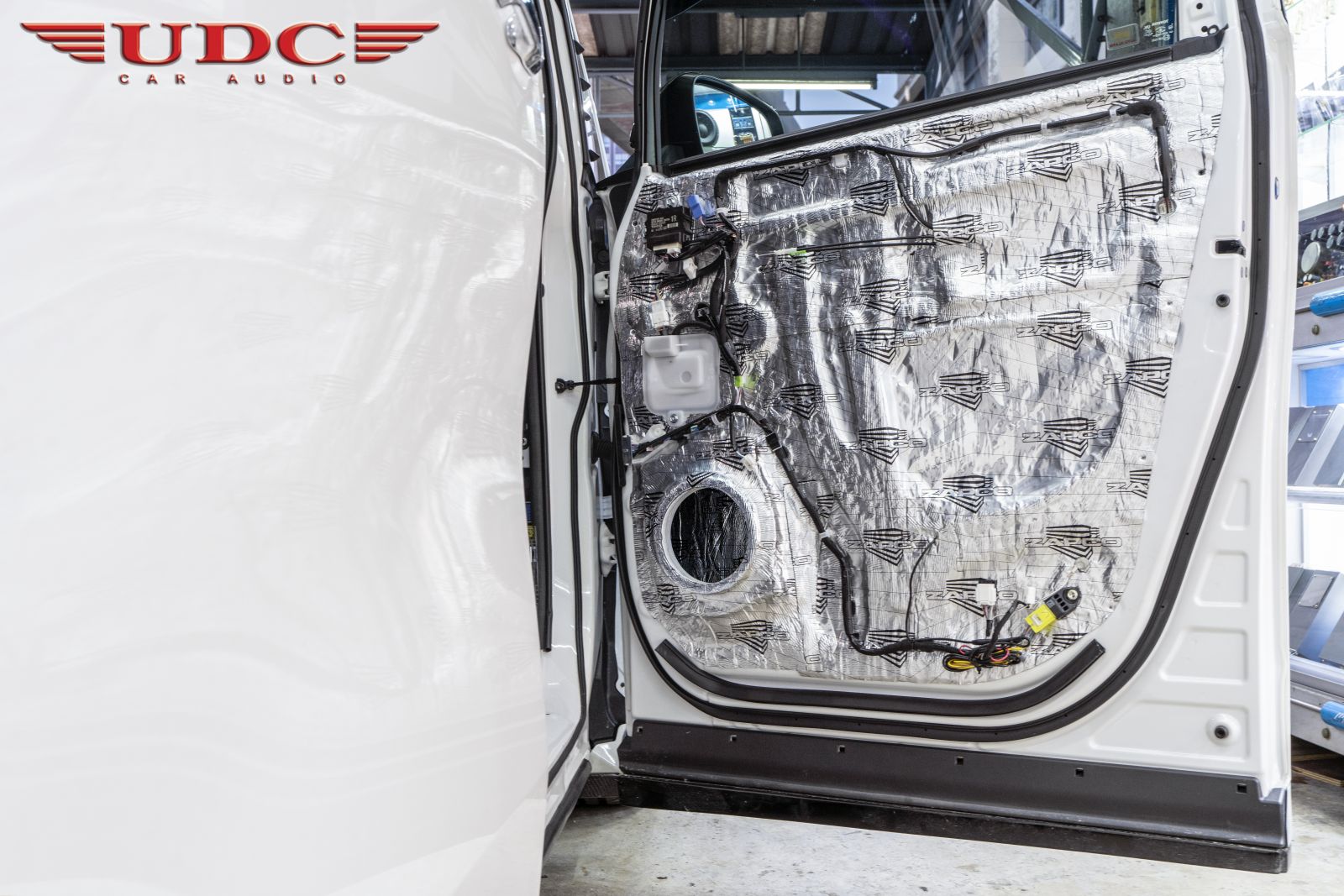

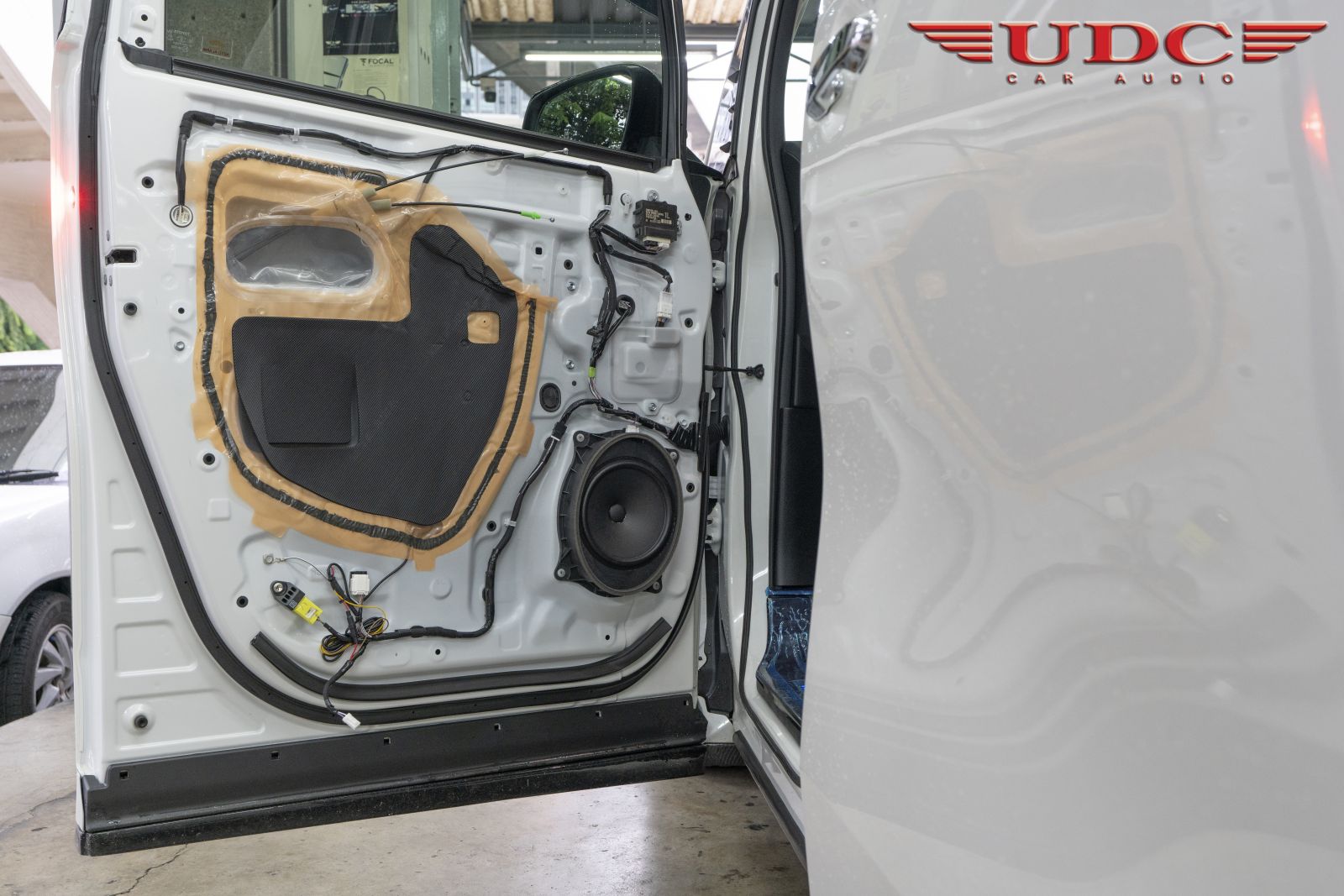

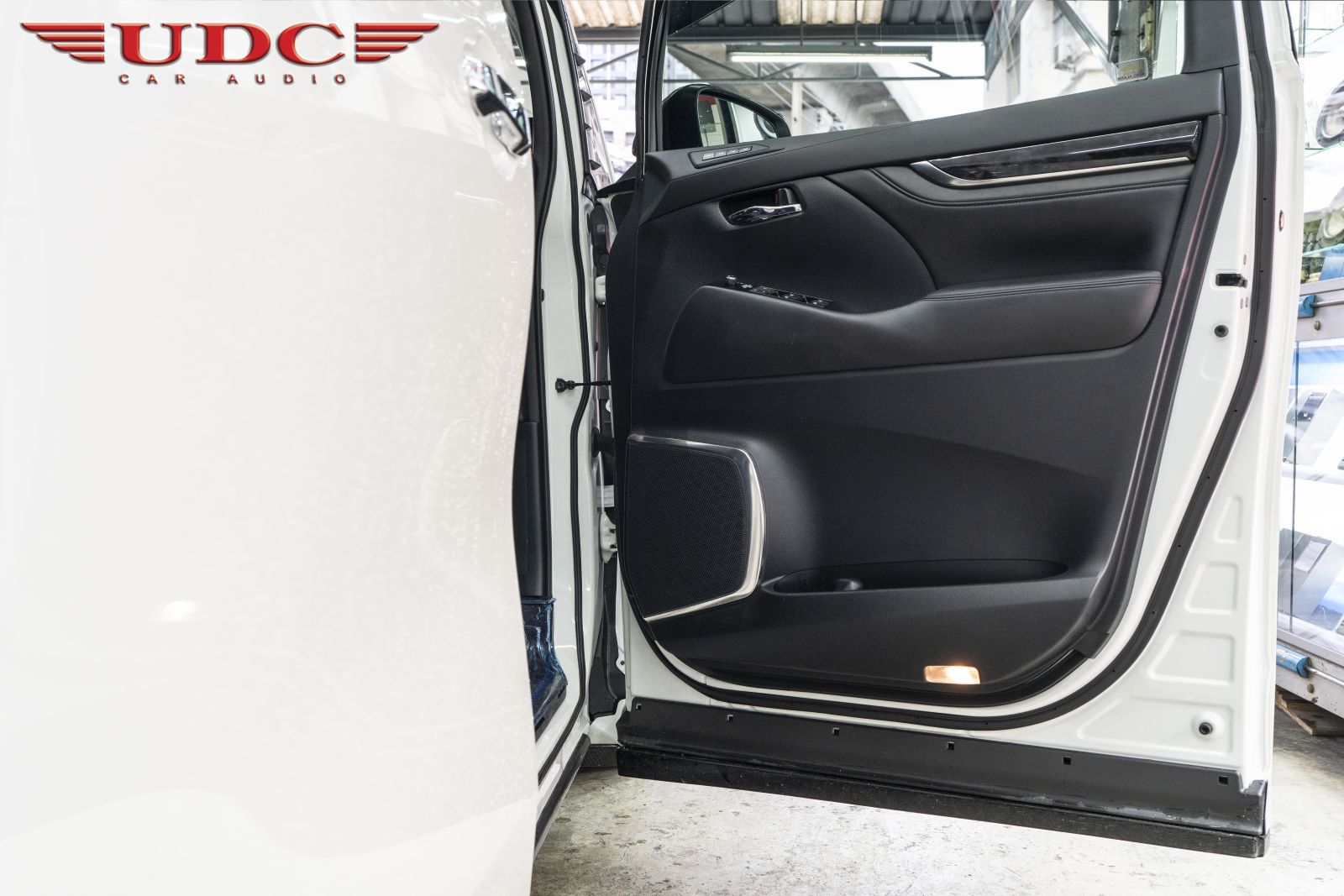

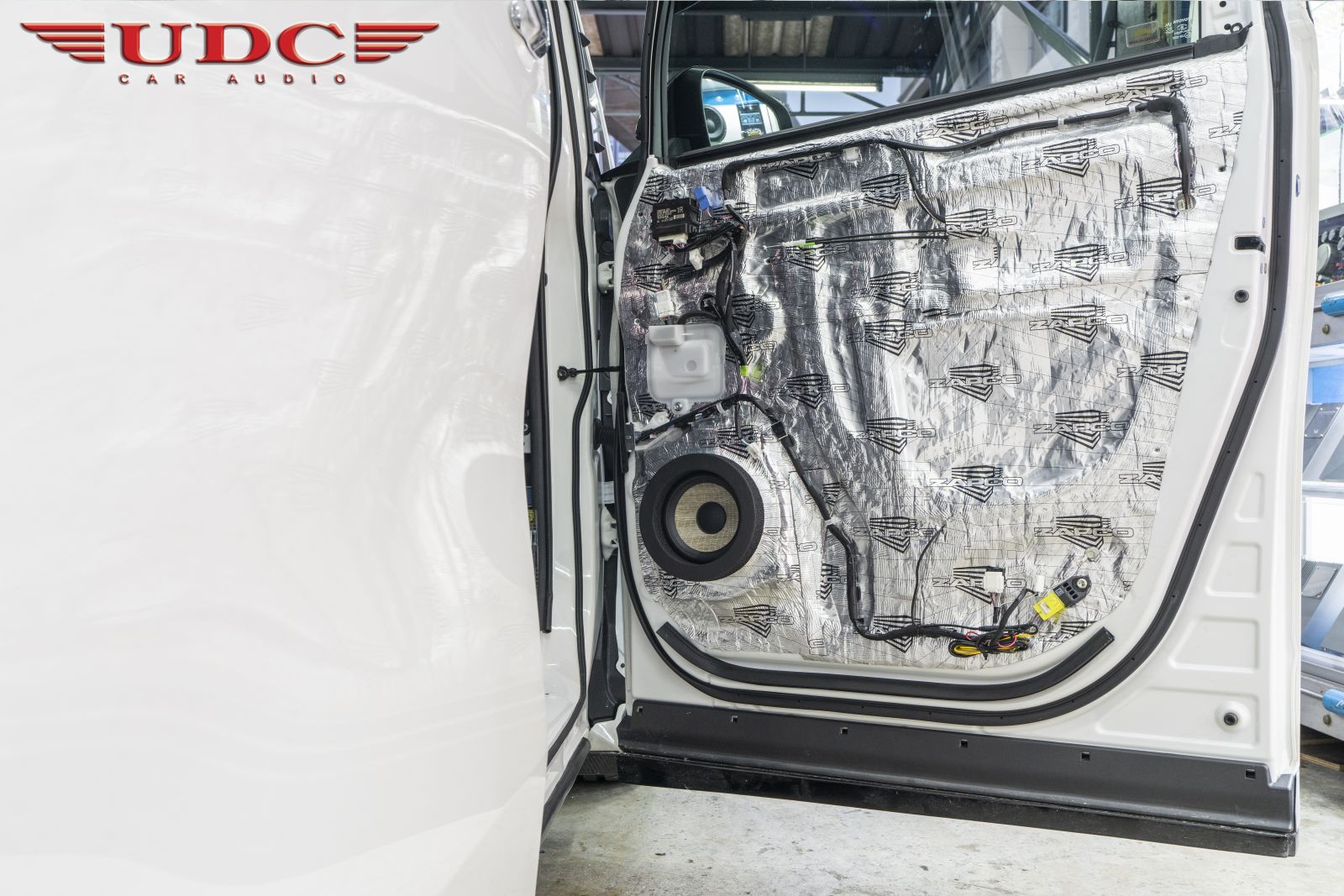

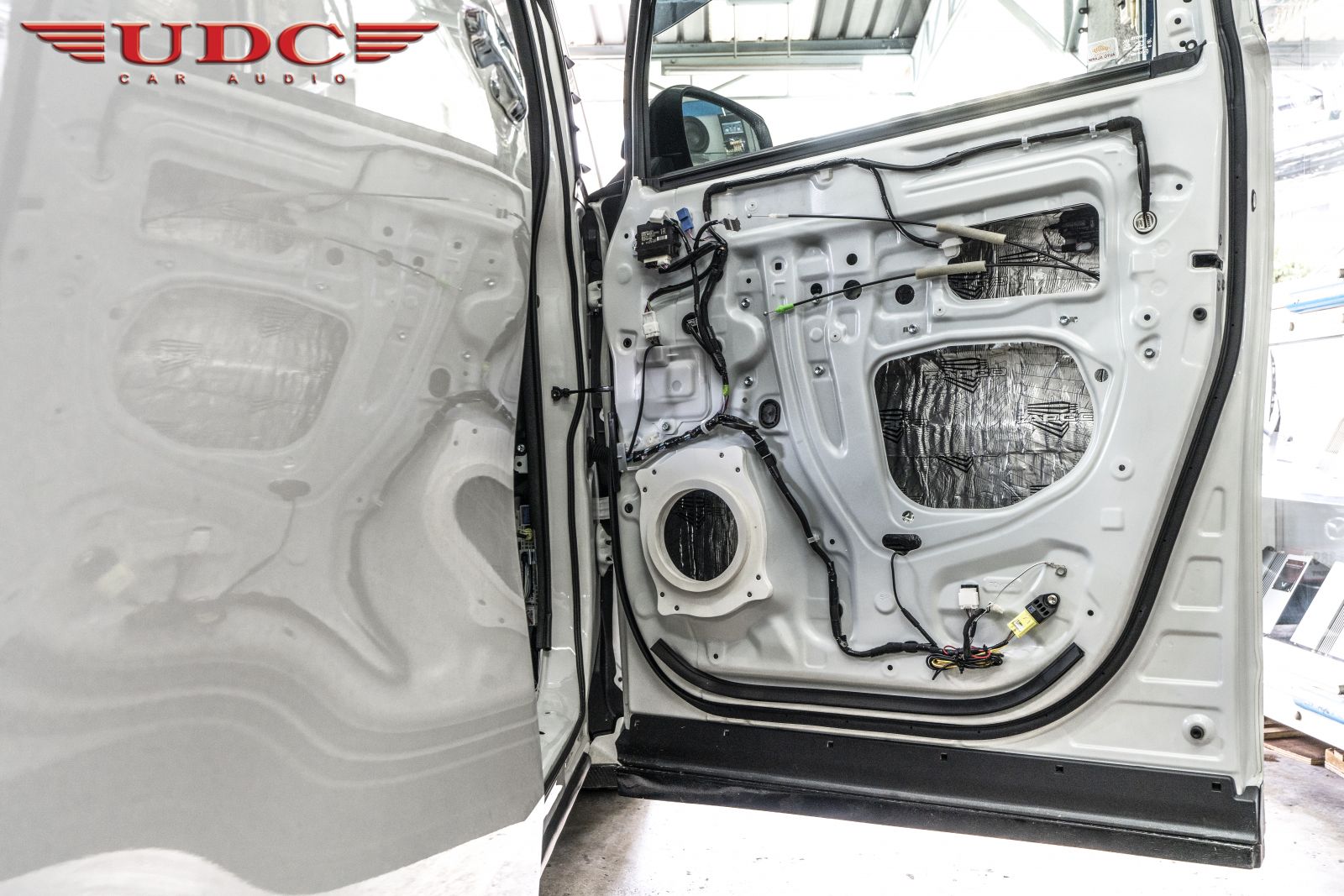

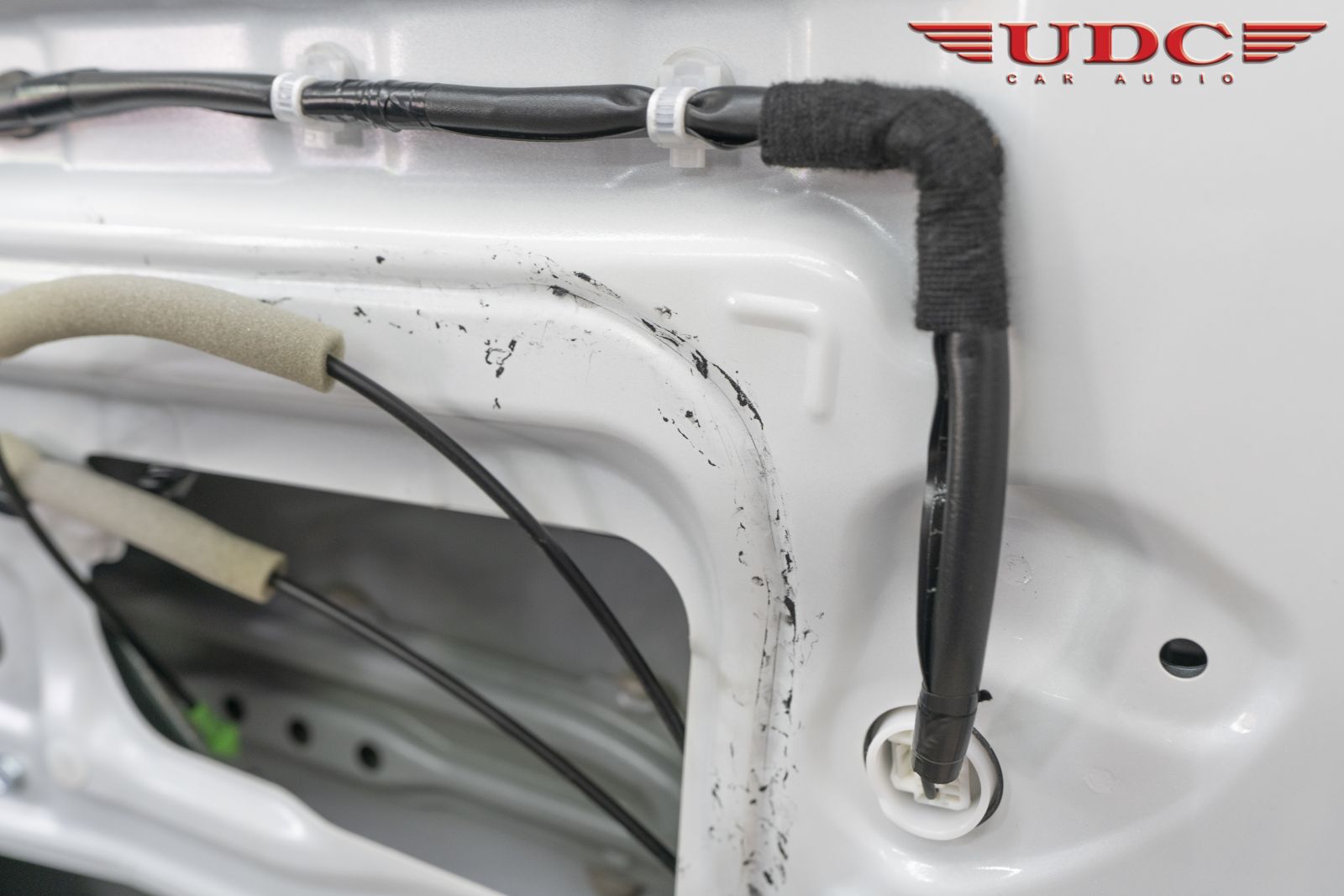

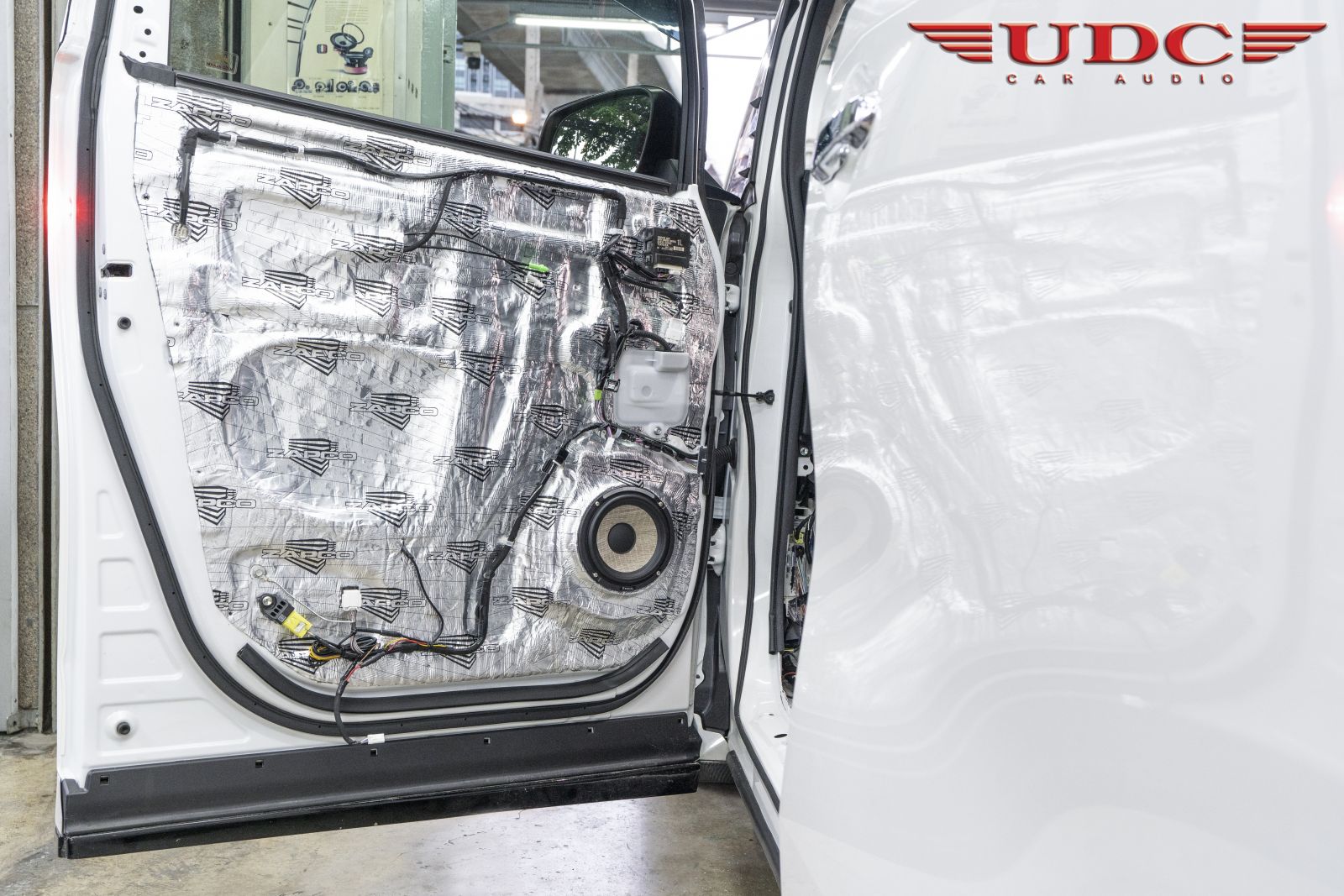

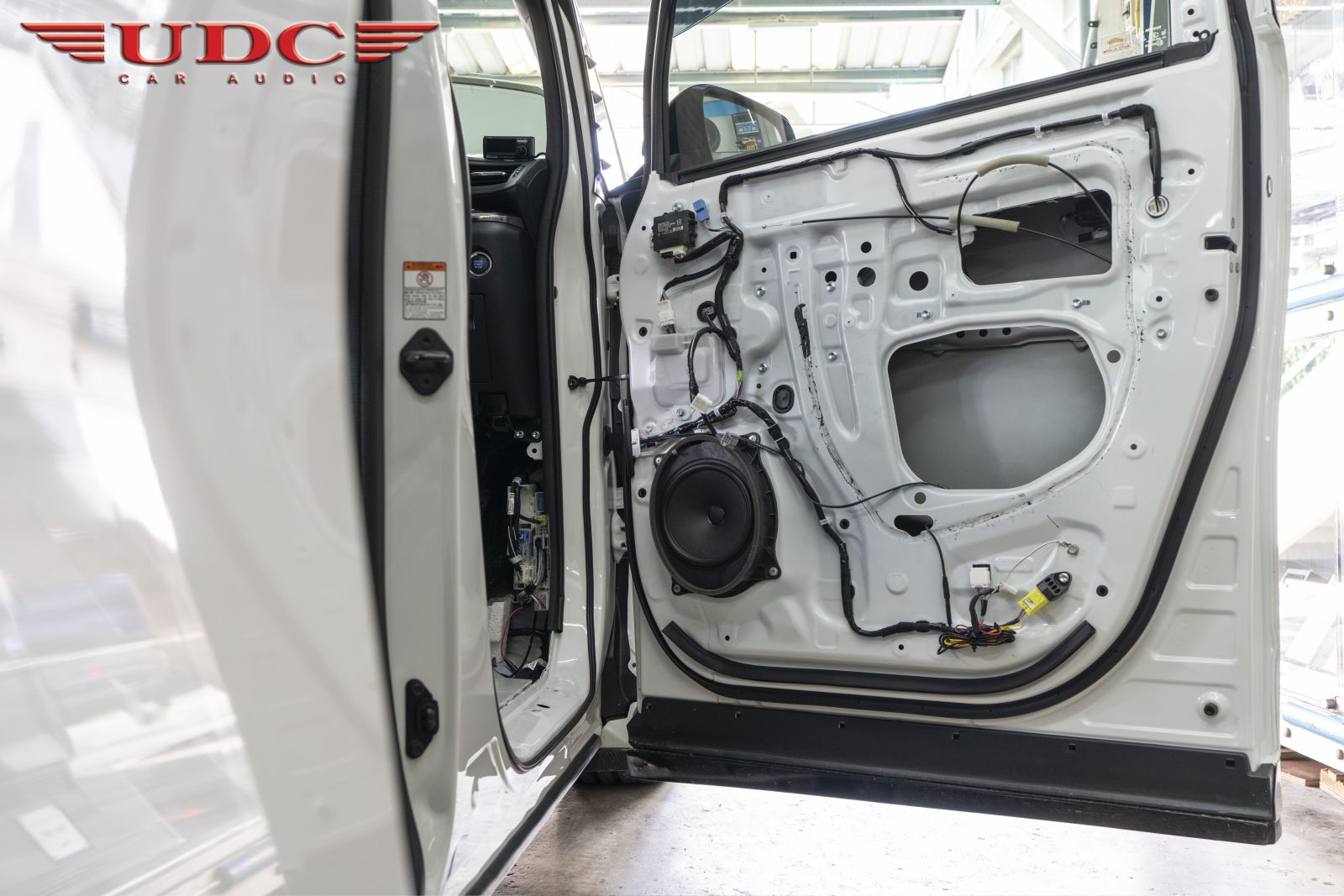

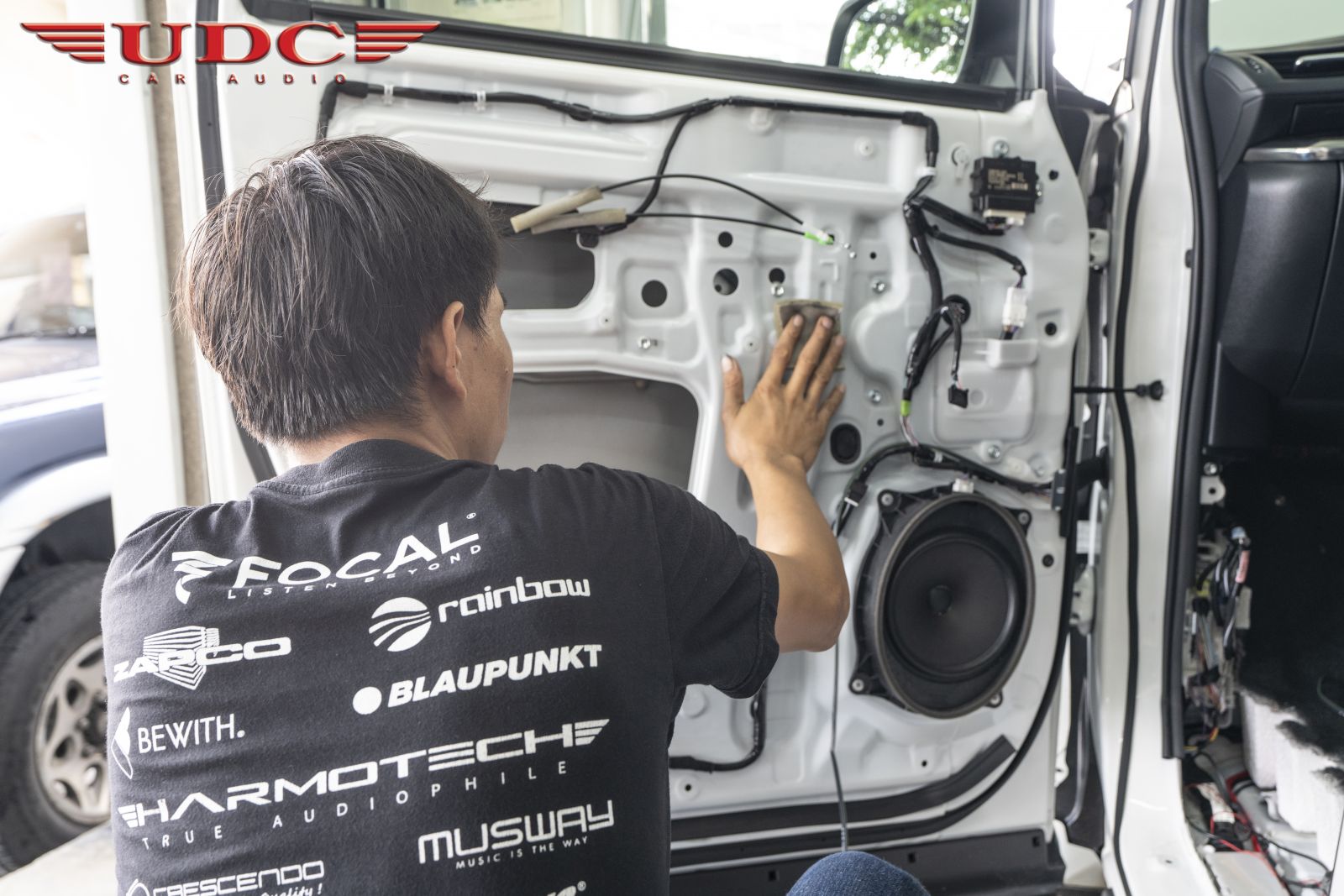

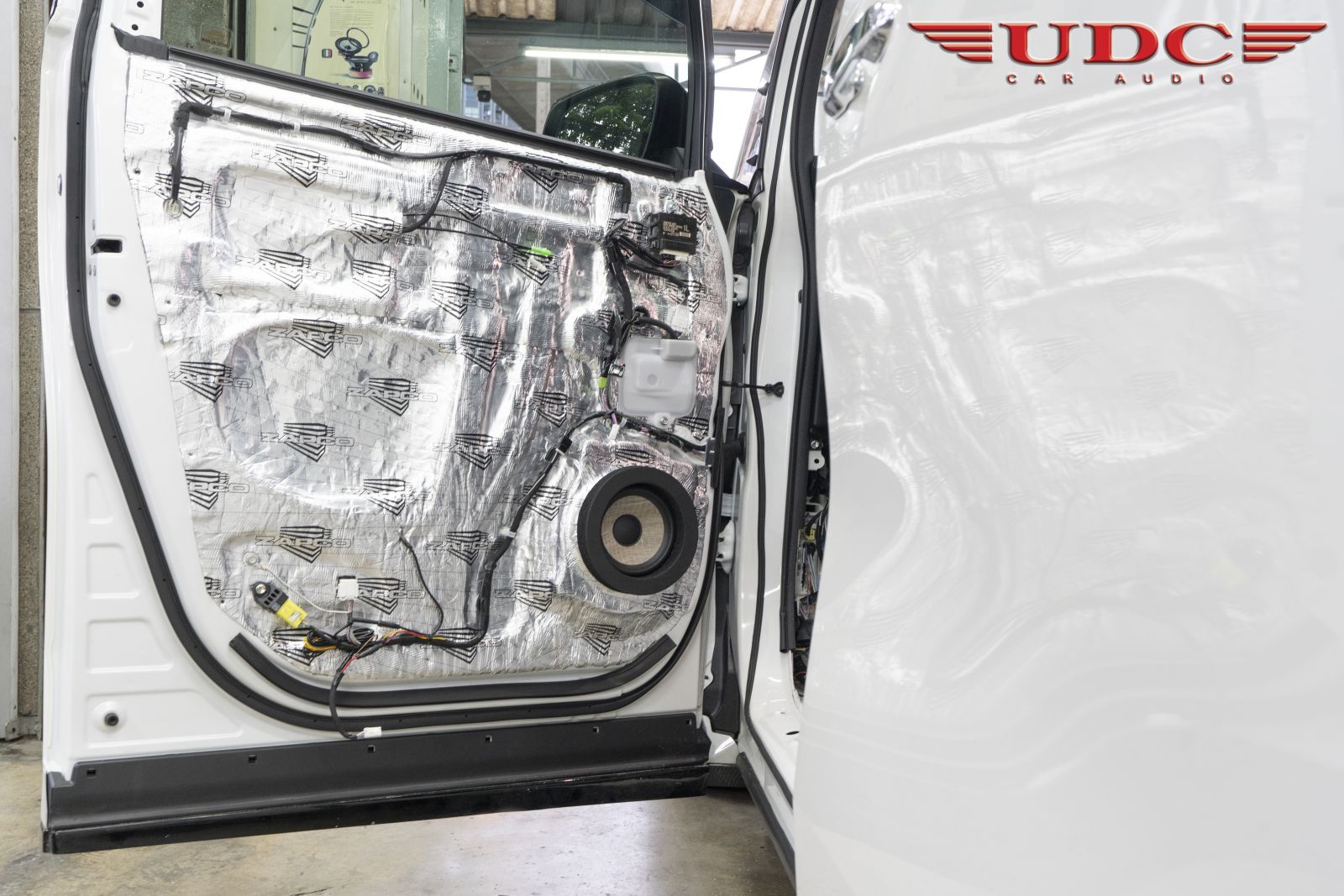

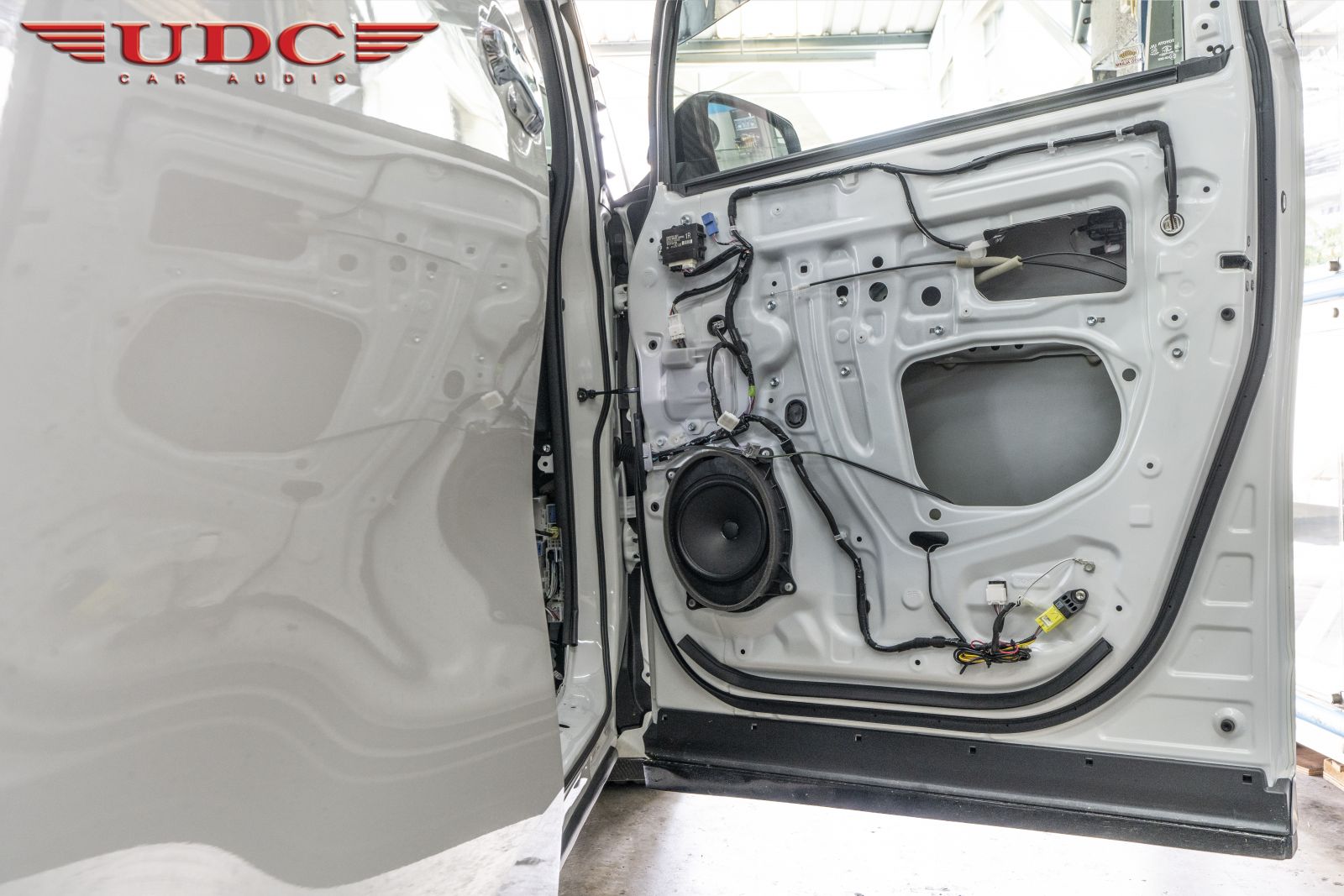

มาต่อกับงานติดตั้ง SOUND DAMPING ที่แผงประตูหน้ารถด้านหน้าซ้ายกันครับ


สำหรับงาน Damp ที่แผงประตูหน้าซ้ายของ TOYOTA ALPHARD คันนี้ ด้วยแผ่น Damp ZAPCO ที่ Damp


ทั้งด้านในและด้านนอก ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp


แนบสนิทจนขึ้นเป็นโครงสร้างเหล็กของตัวรถ และในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น


ทำให้สามารถ ลดเสียงรบกวนต่างๆ ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆ ของเสียงเพลงในรถมากขึ้น















ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp ให้แนบสนิทจนขึ้นเป็นโครงสร้างเหล็ก

ของตัวรถ โดยในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น ทำให้สามารถ ลดเสียงรบกวนต่างๆ

ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆของเสียงเพลงในรถมากขึ้น และยังสามารถ ลดความร้อนภายใน

ห้องโดยสาร เพิ่มความสุขขณะทำการขับขี่และการได้ยินคลื่นความถี่ต่างๆได้ดีมากขึ้น พร้อมกับเทคนิคเฉพาะในงาน DAMP

จากทางเราครับ

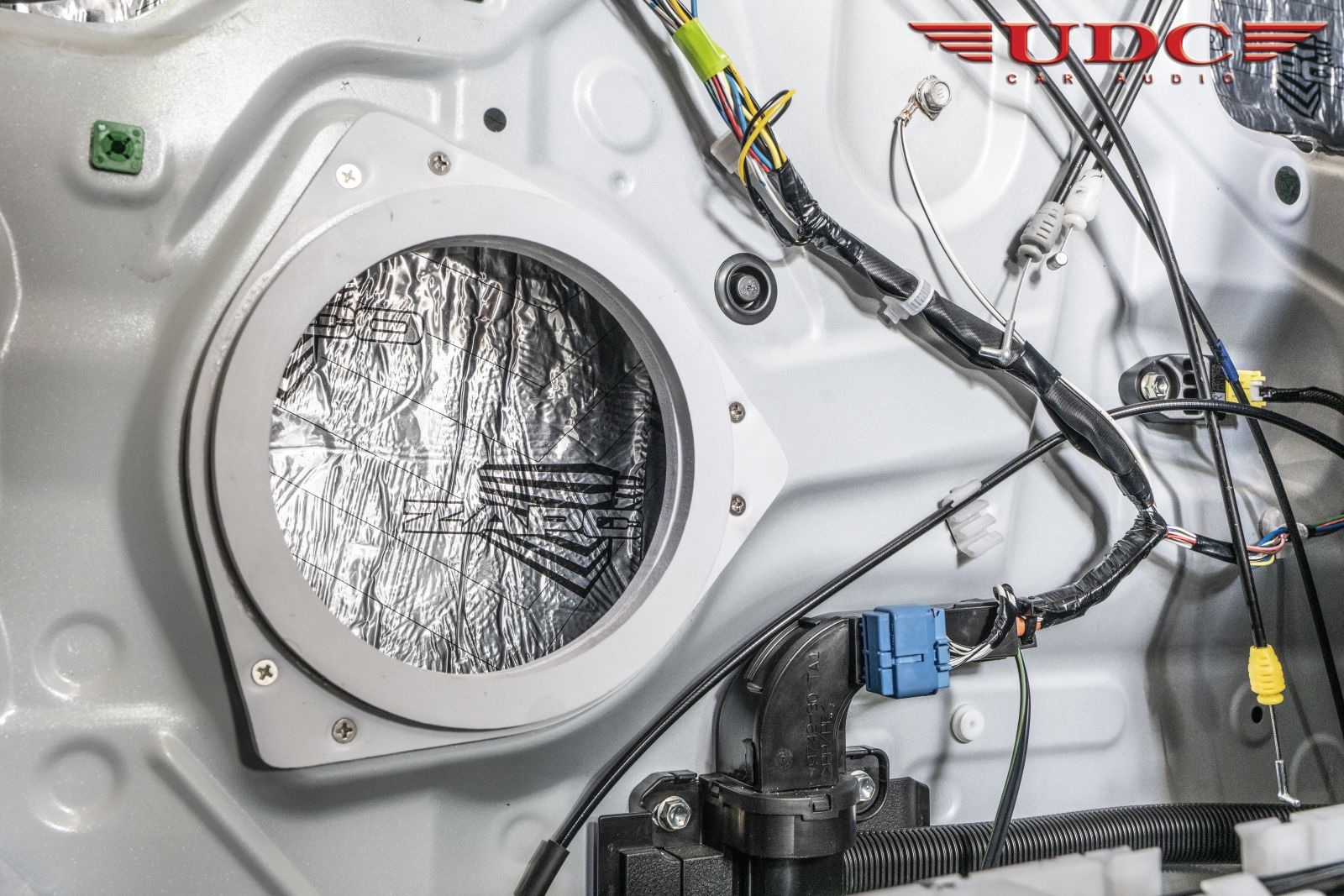

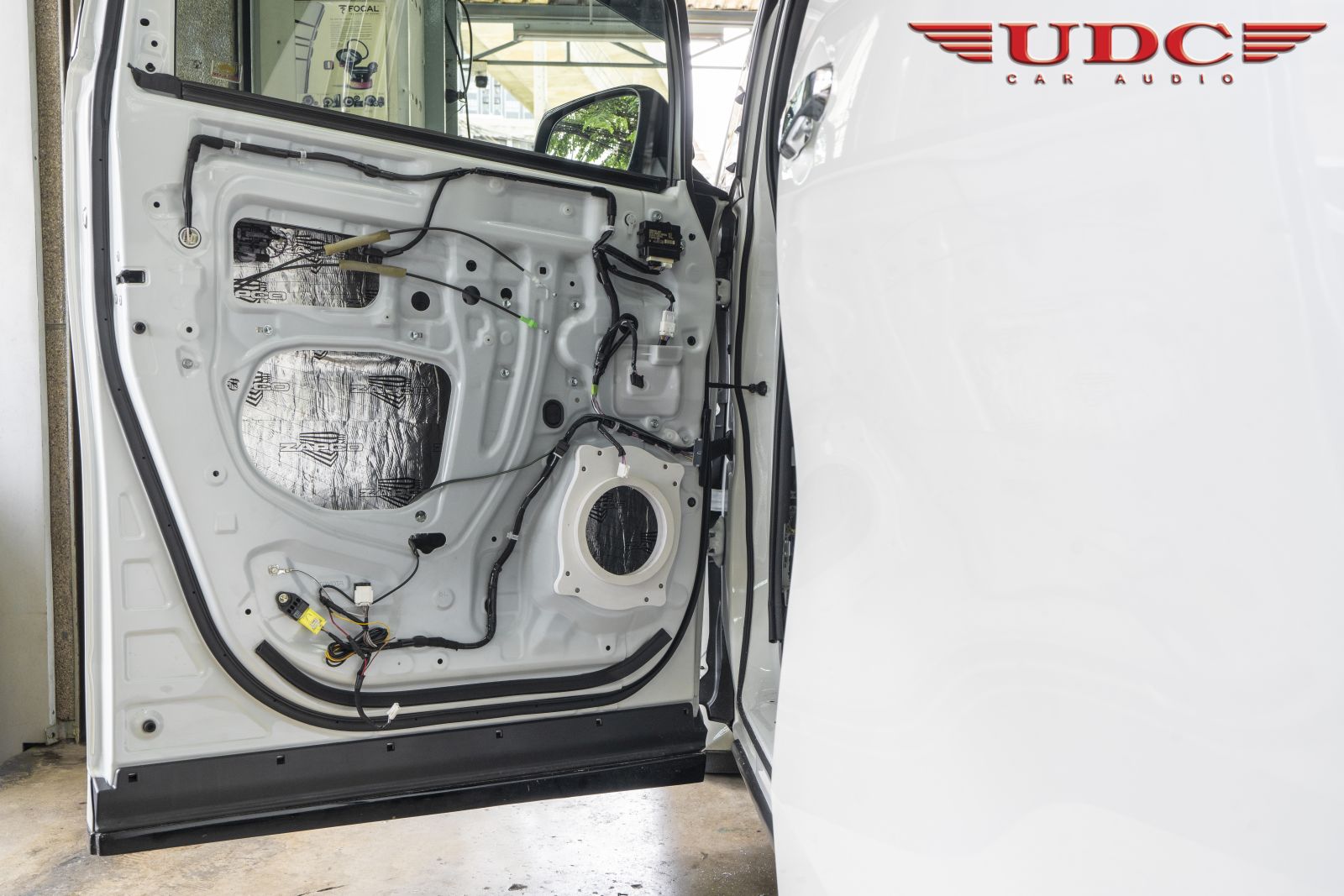

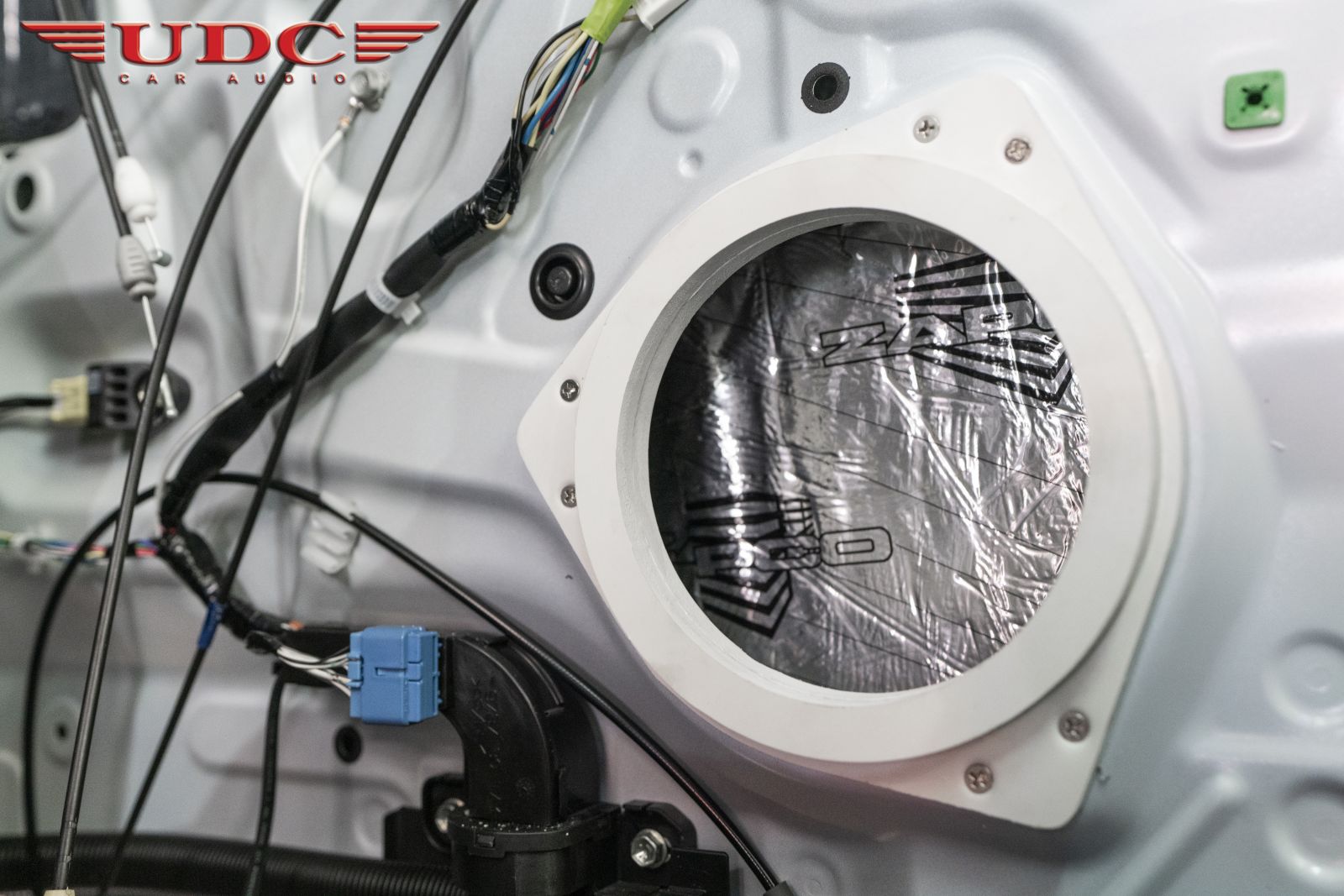

ฐานรองลำโพง ZENISS ZClu8 อีกหนึ่งอุปกรณ์ที่เราเน้นเป็นพิเศษลำหรับฐานรองลำโพง แบบกันน้ำกันเชื้อรา ไม่ติดไฟ

และซับเสียง ทั้งยังมีน้ำหนักเบาและไม่บวมน้ำ ติดตั้งเข้า กับช่องยึดน็อตเดิมของตัวรถ ไม่มีการเจาะตัวรถใหม่ทั้งสิ้นครับ

โดยข้อดีของฐานรองลำโพง ZENISS ZClu8 จะมีดังนี้ครับ



1. มีคุณสมบัติกันความชื้น กันเชื้อรา ไม่ดูดซับน้ำ และยังลดแรงกระแทกได้อย่างดี

2. มีคุณสมบัติในการเก็บเสียง ดูดเสียง กันความร้อน และเก็บความร้อนได้

3. มีน้ำหนักเบา แต่มีความหนาแน่นประมาณ 0.55 – 0.66 g/cm3

4. ไม่ก่อให้เกิดเชื้อไฟ ไม่เป็นตัวนำไฟ

5. มีความคงทนต่อสารเคมี กรดแก่ และเบสแก่

6. อายุการใช้งานที่ยืนนาน

5. ลดการใช้ไม้ ช่วยรักษาสิ่งแวดล้อม

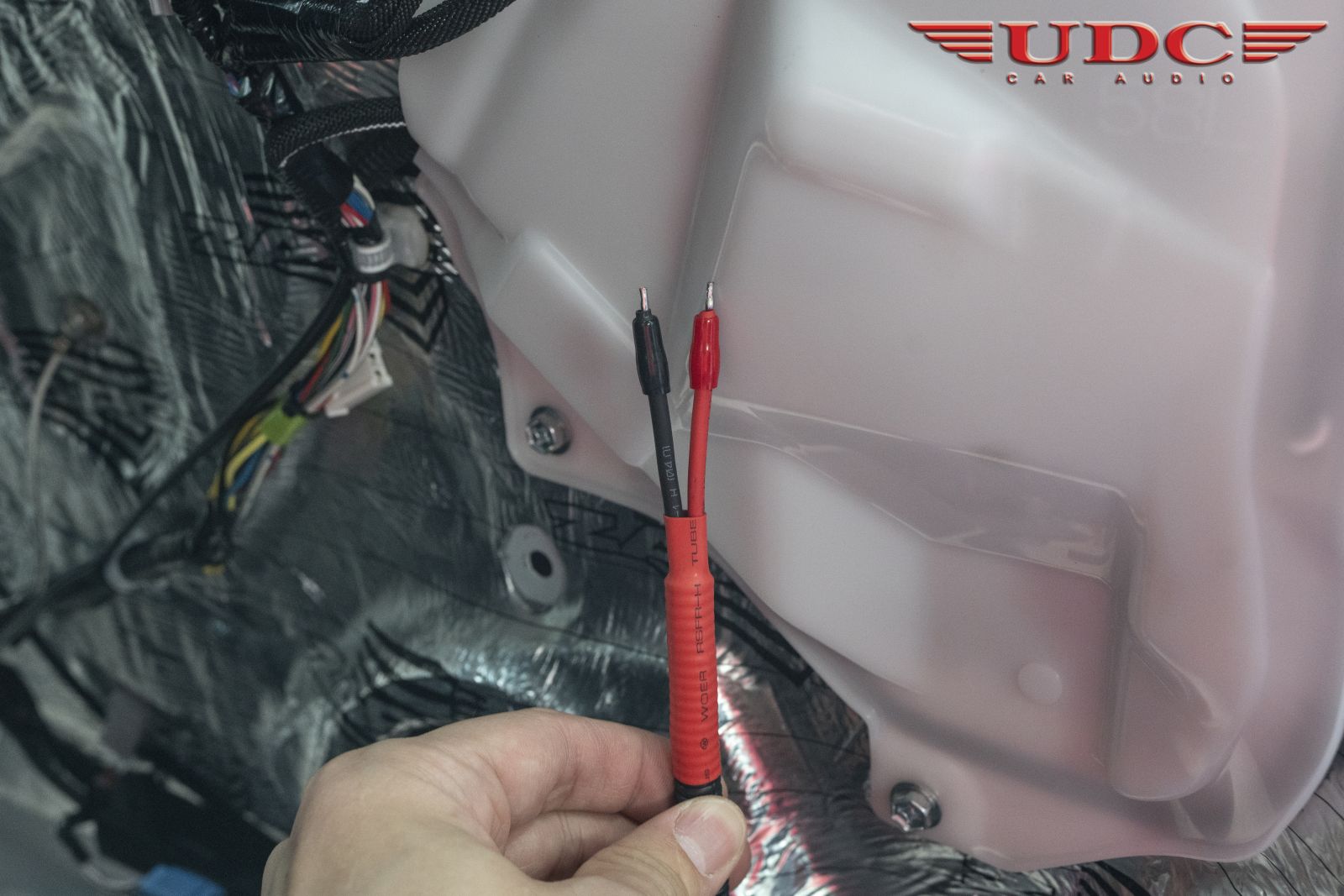

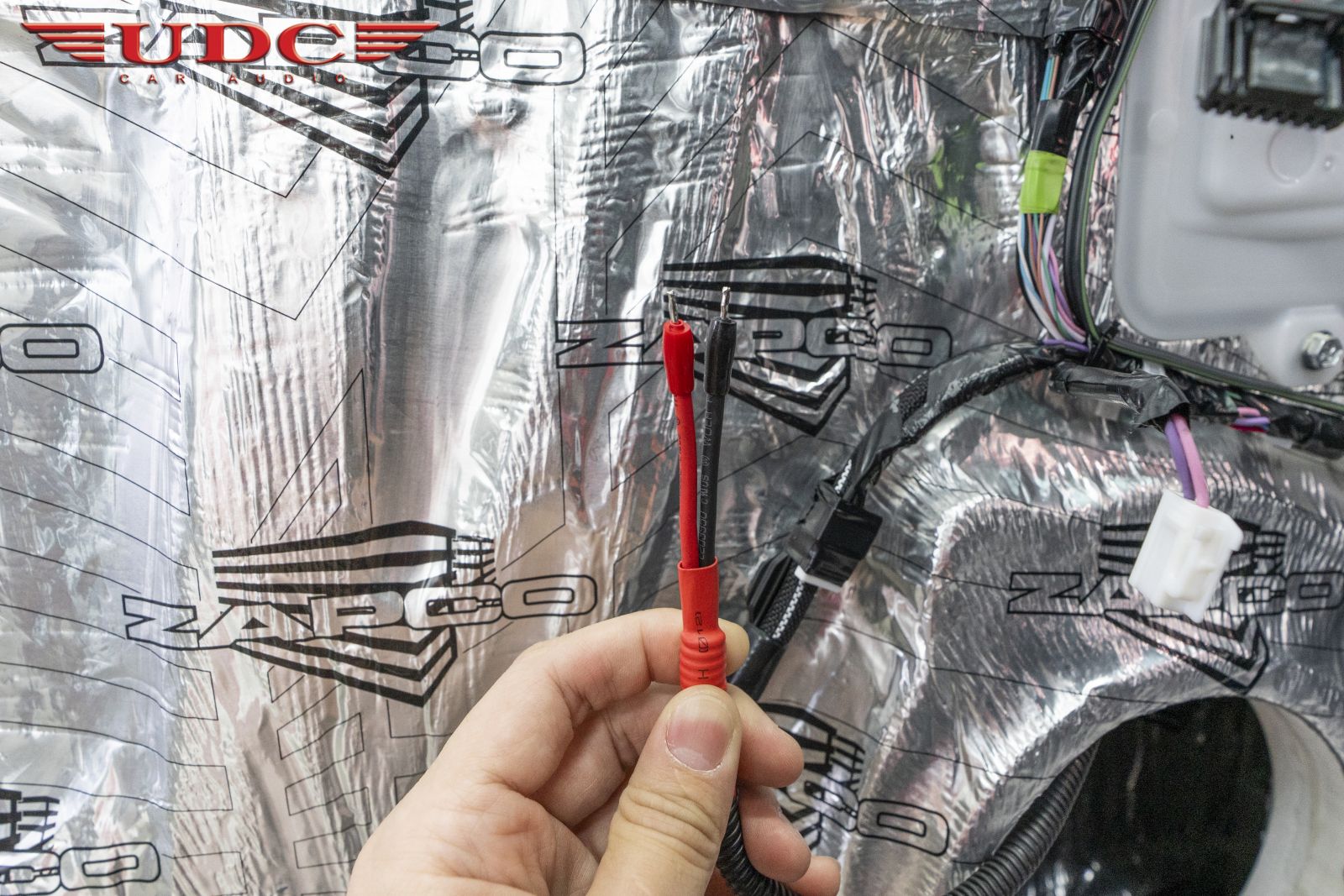

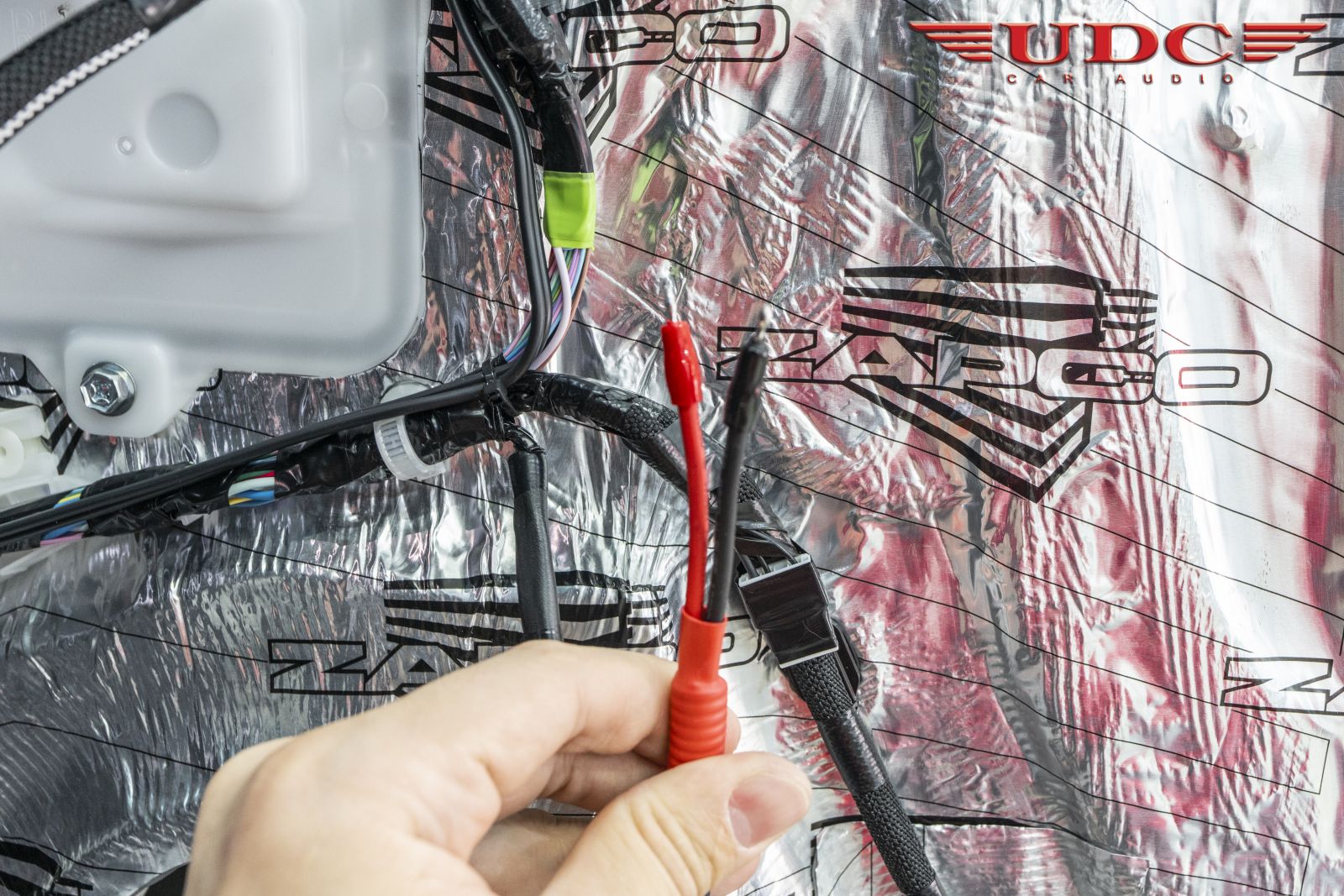

TCHERNOV SFS/AG Super Flux Silver Solder

อีกหนึ่งสิ่งที่ทางเราไม่เคยมองข้ามในเรื่องของ การบัดกรีเข้าอุปกรณ์ต่างๆ จะทำการบัดกรีอุปกรณ์ทั้งระบบด้วยตะกั่วเงิน

TCHERNOV SFS/AG Super Flux Silver Solder for Audio เพื่อให้แนวเสียงที่คงเดิม ไม่เปลี่ยนแปลงคาเร็กเตอร์

ของสาย TCHERNOV ที่ติดตั้งเข้าไปในระบบครับ

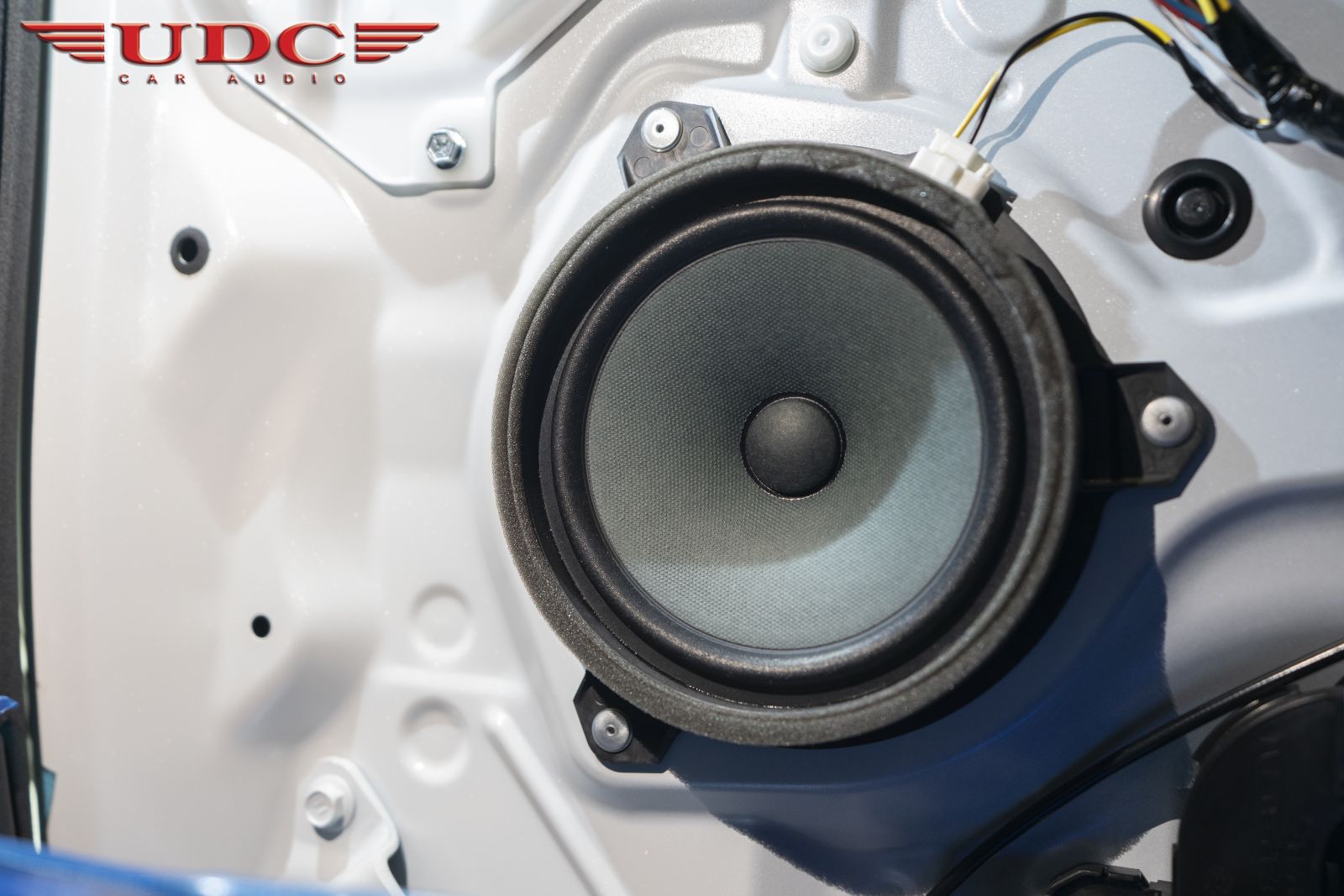

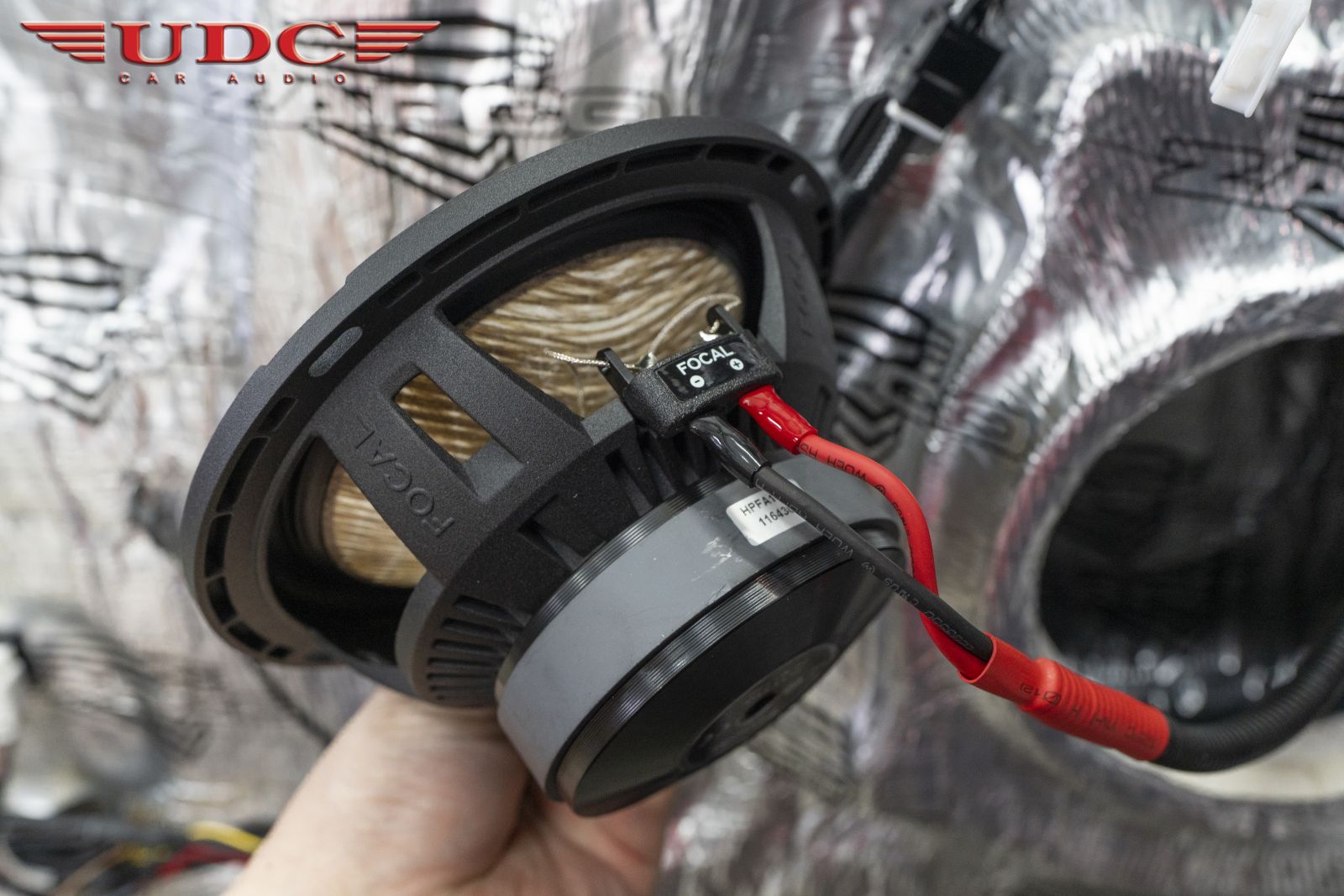

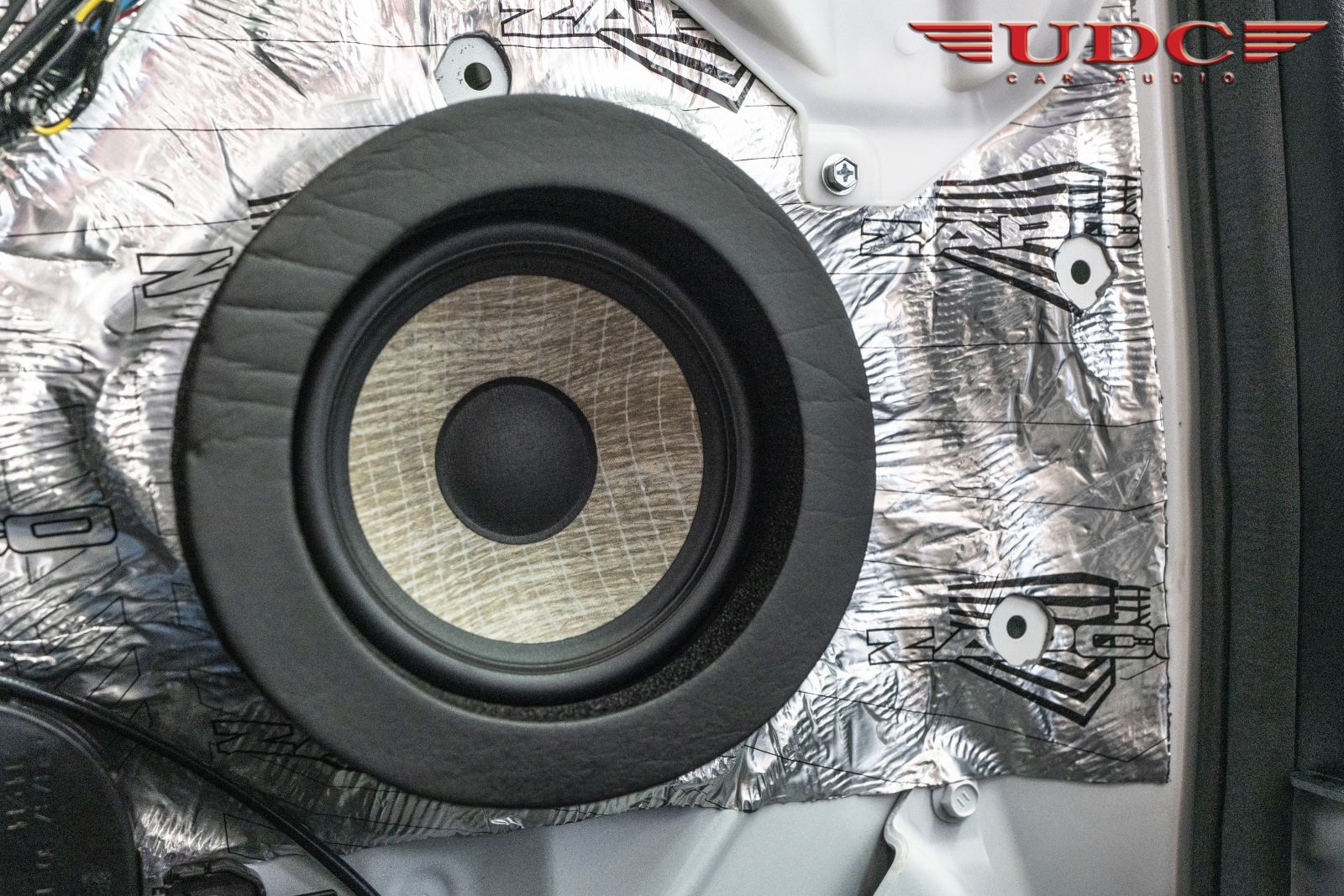

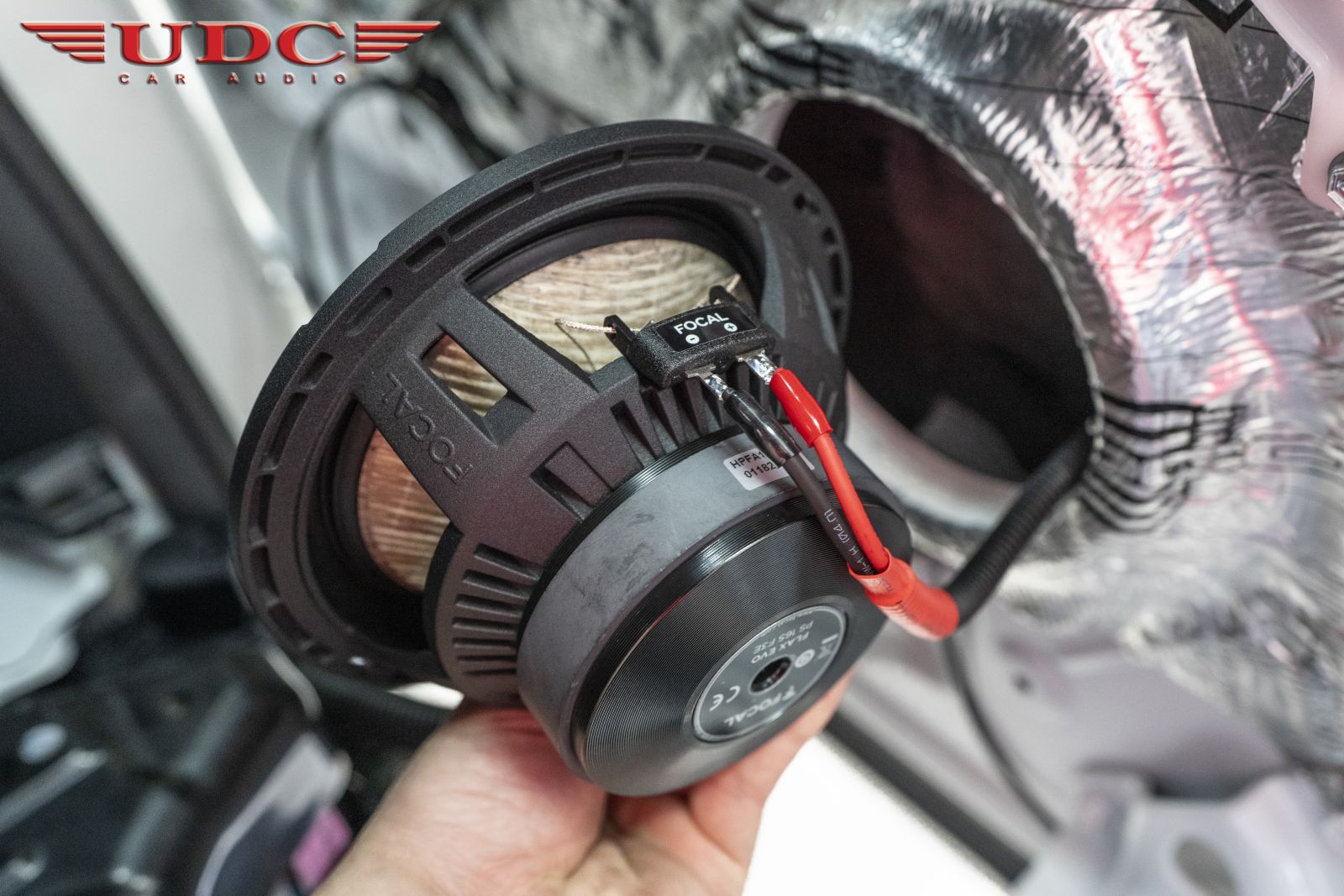

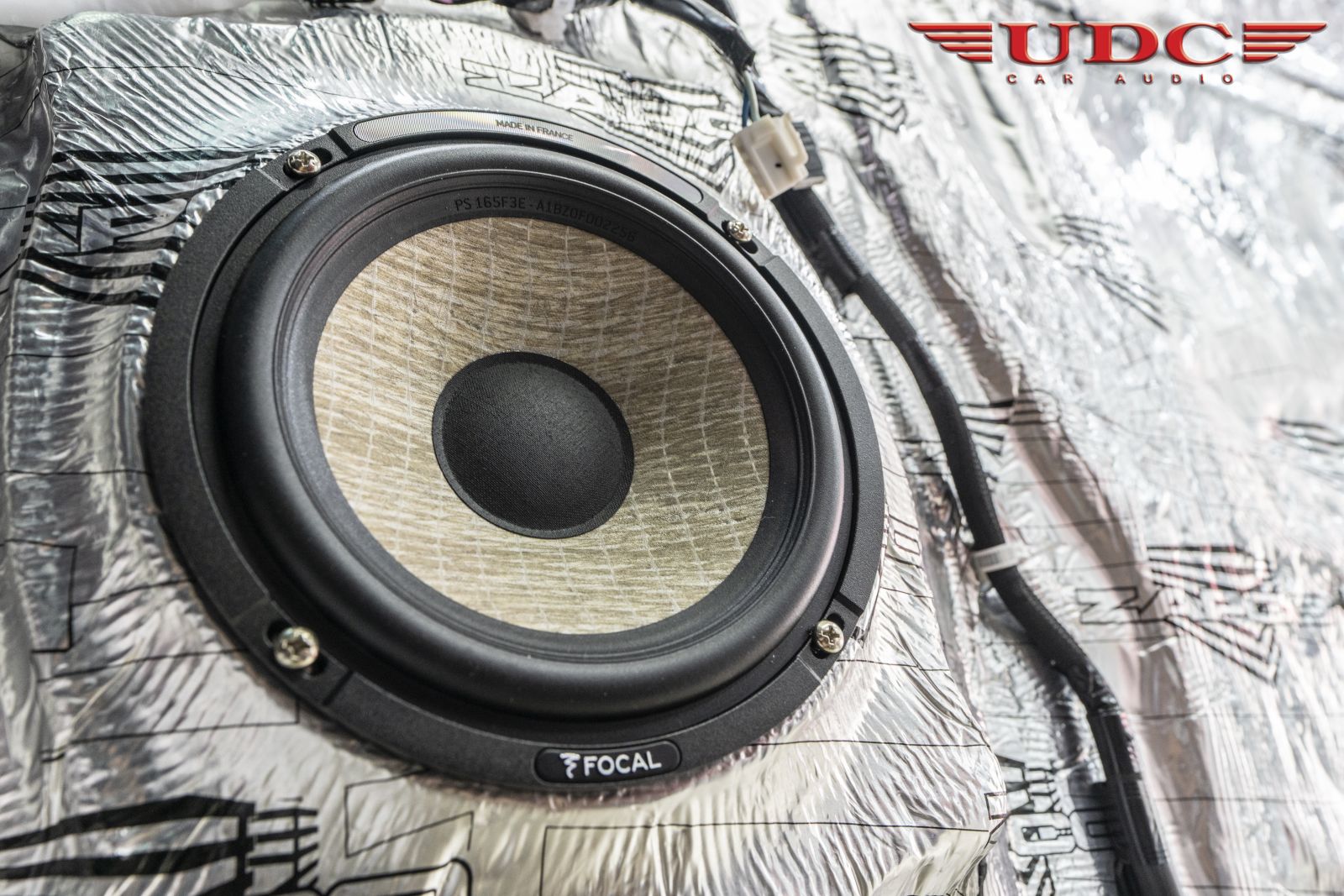

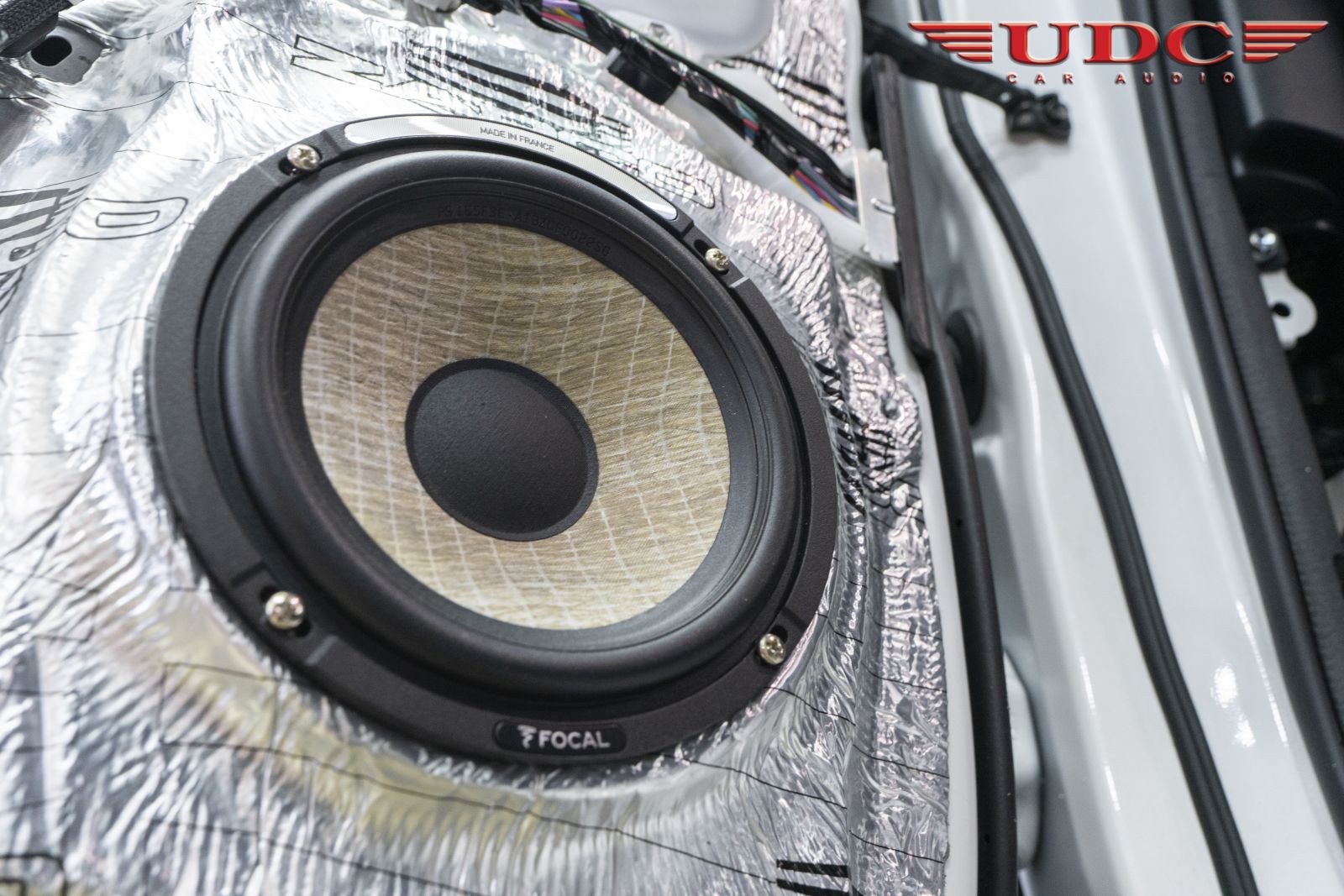

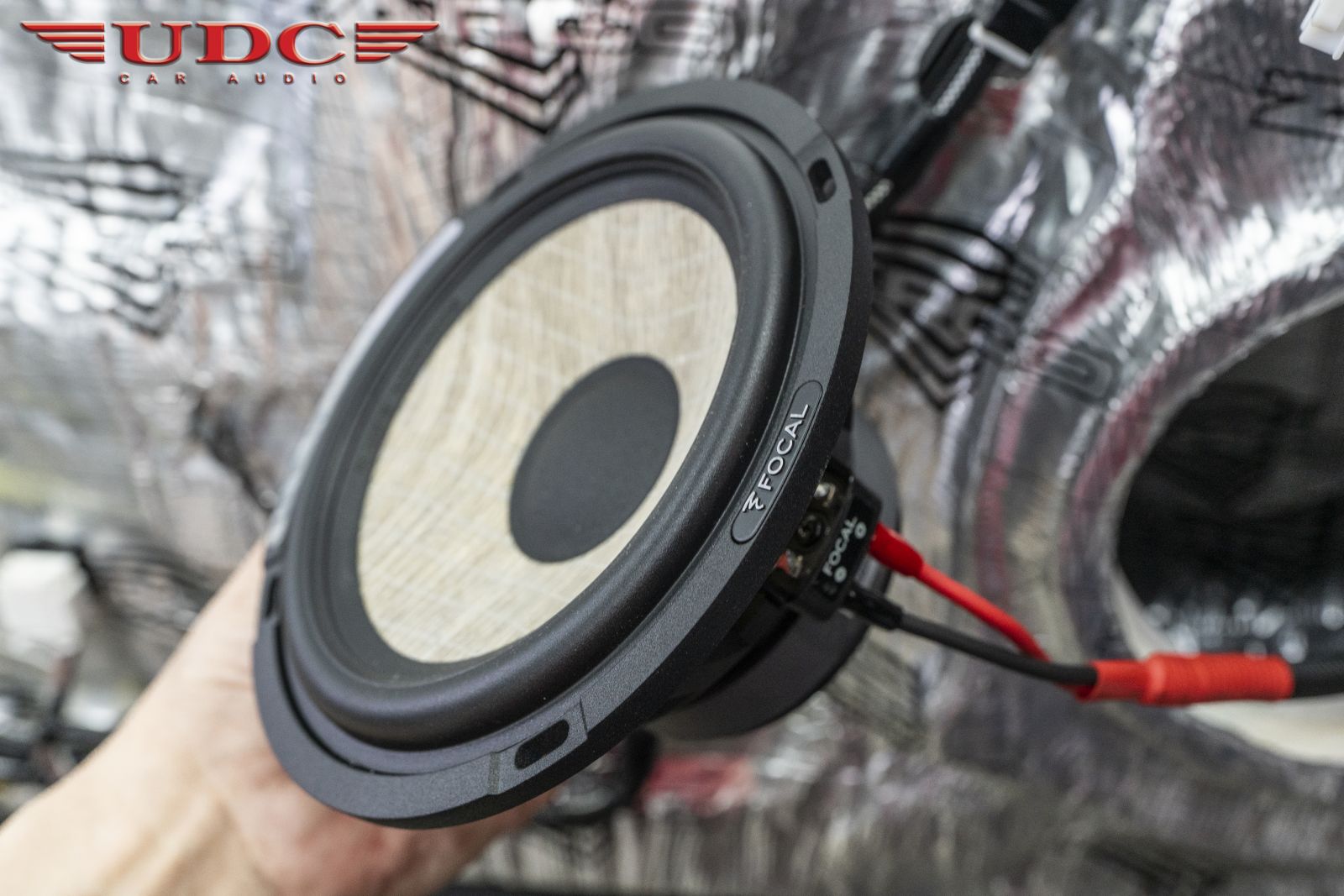

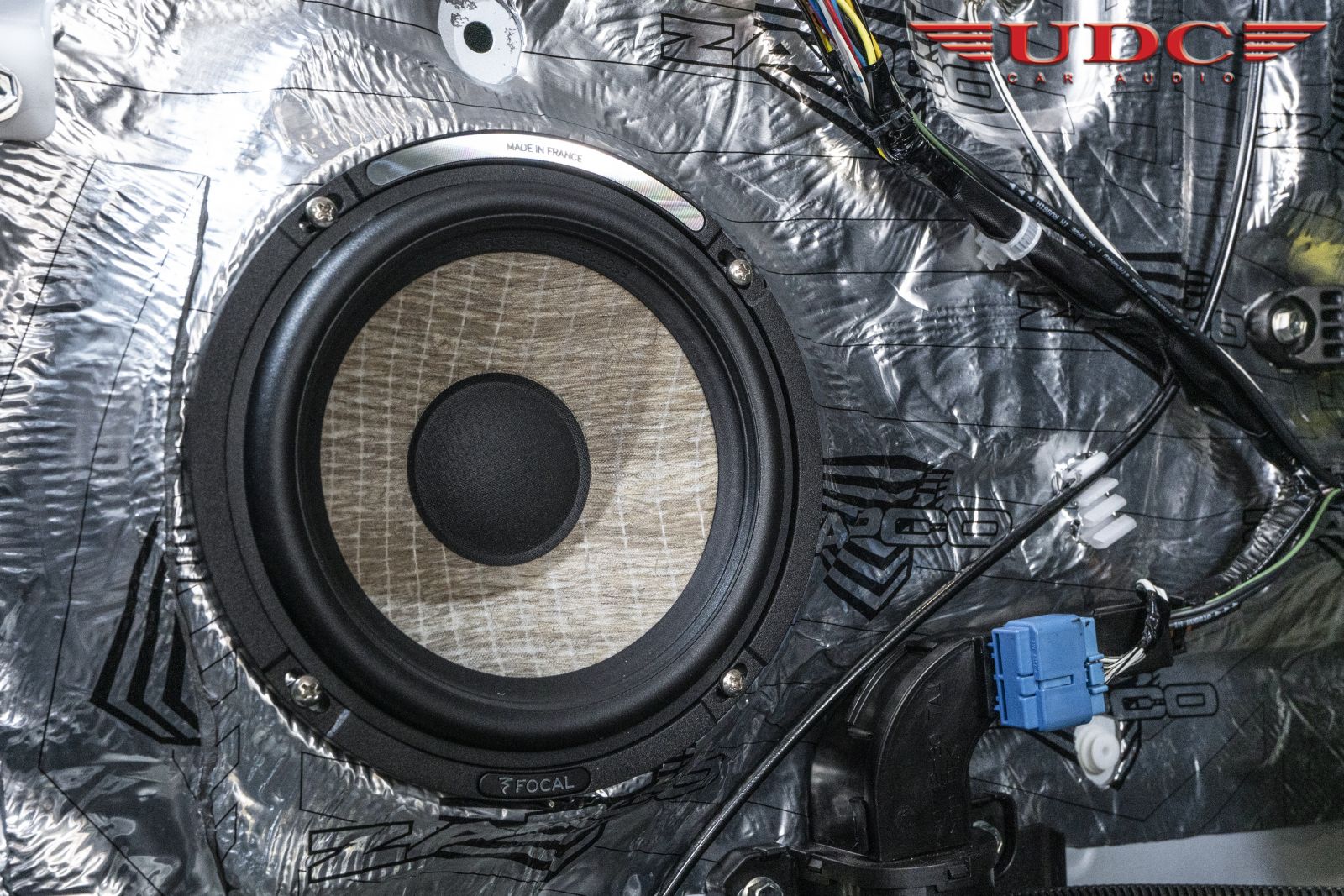

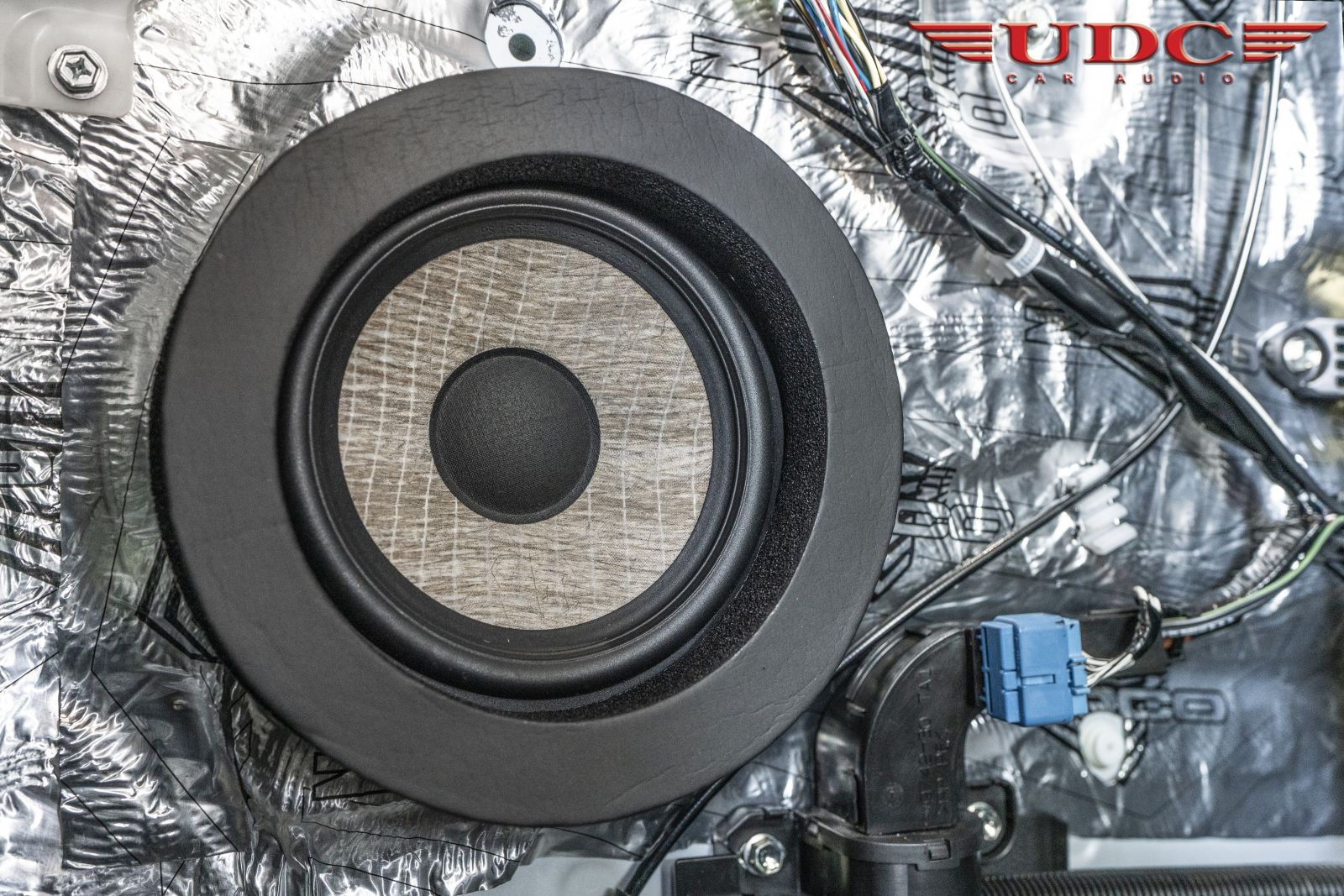

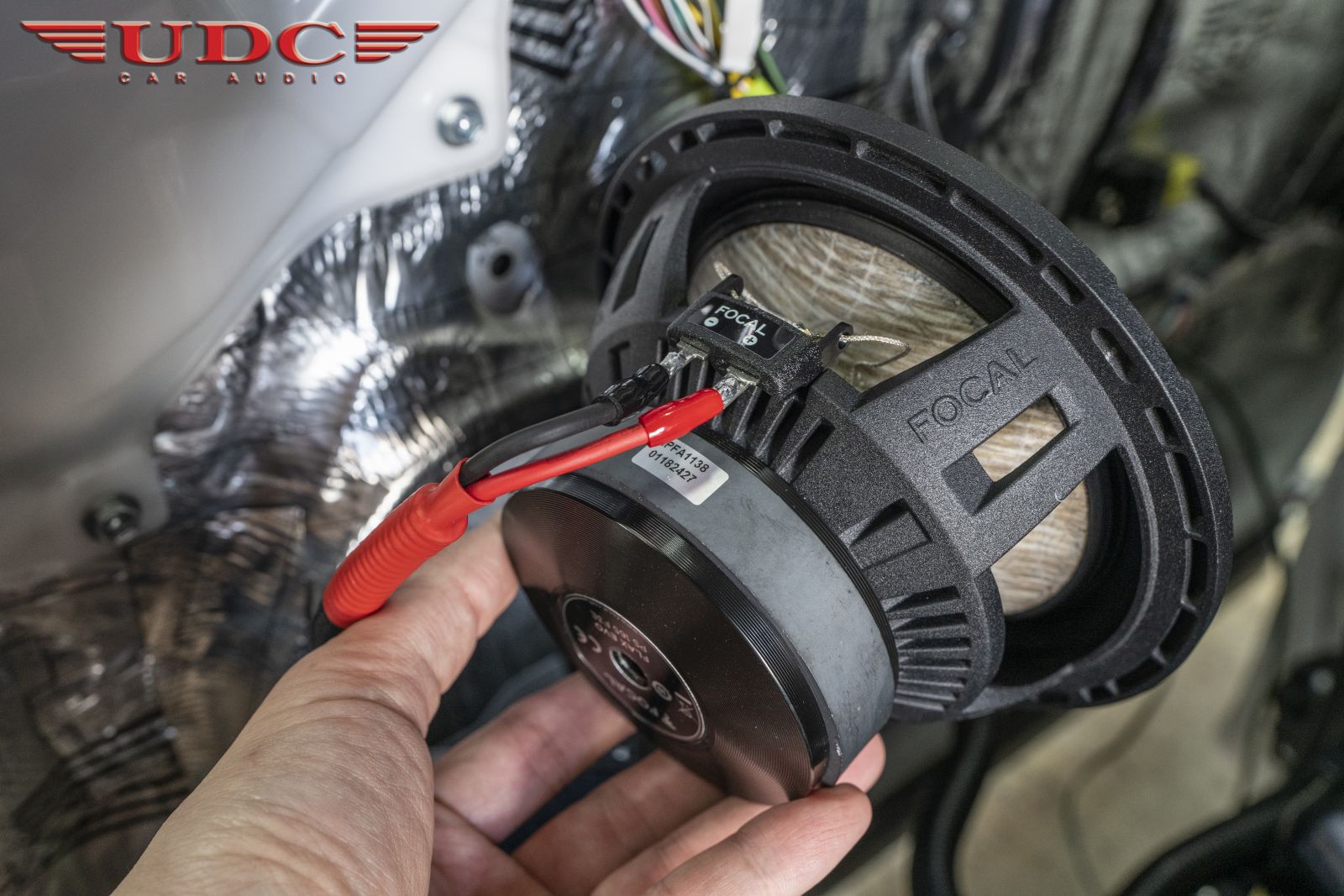

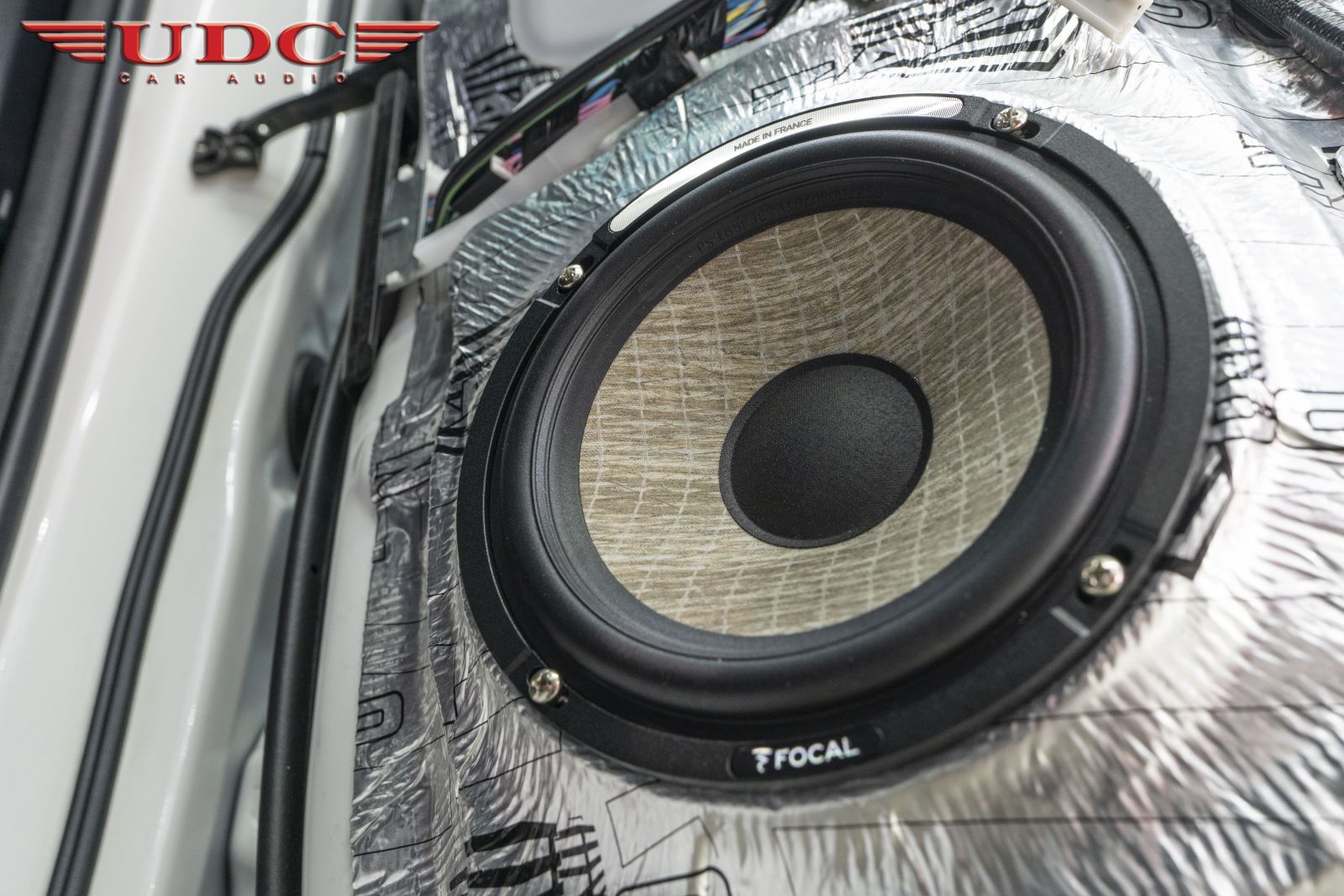

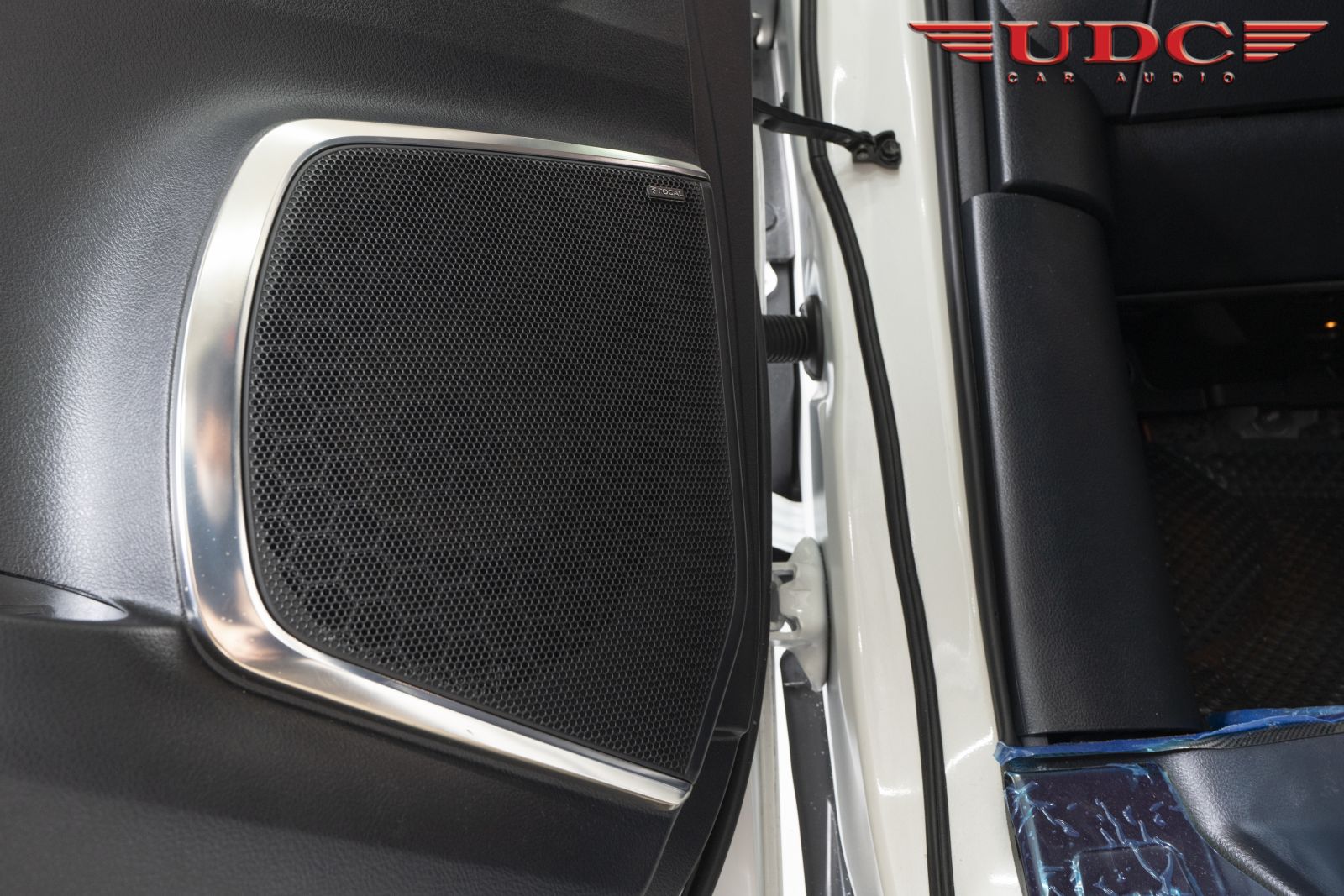

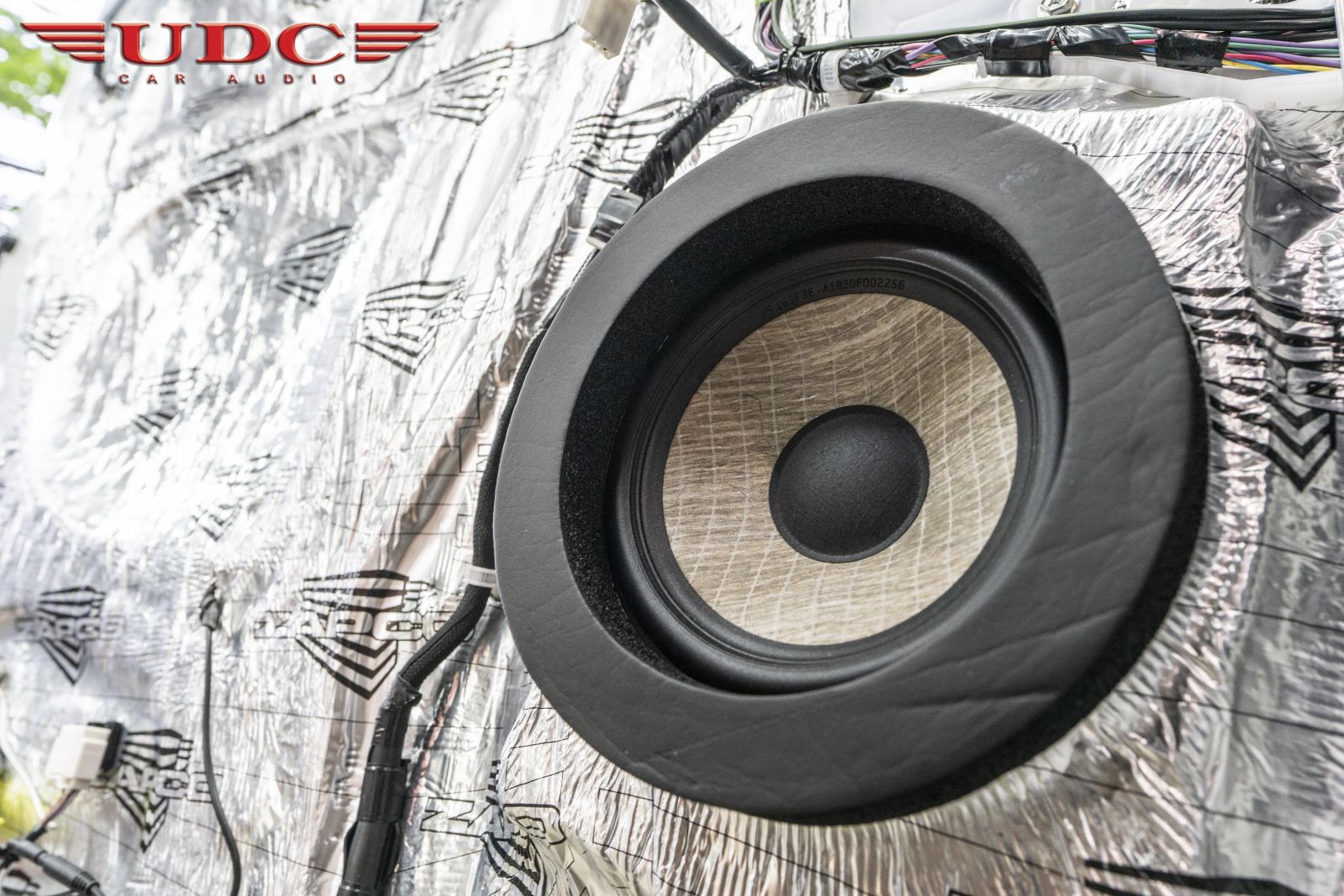

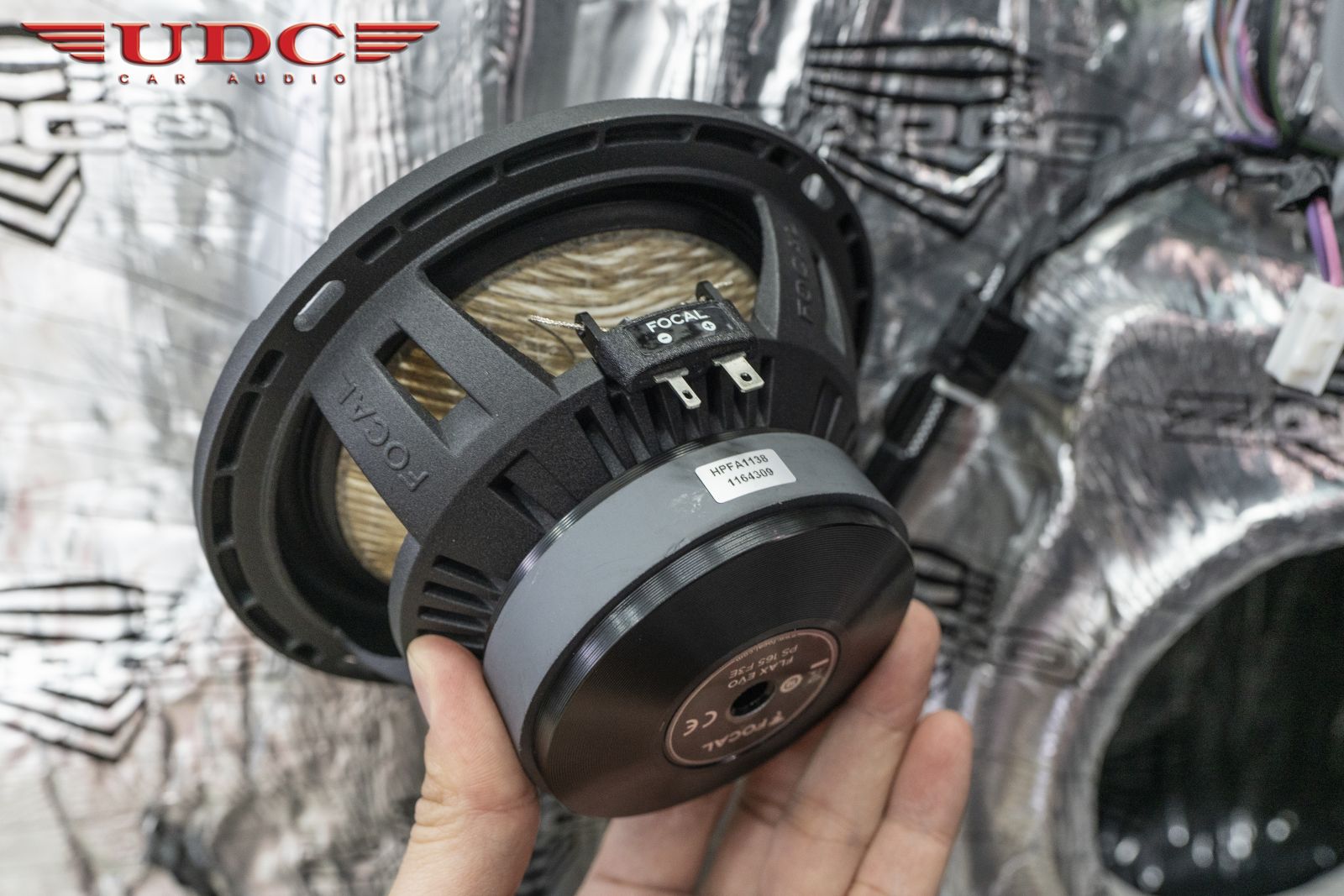

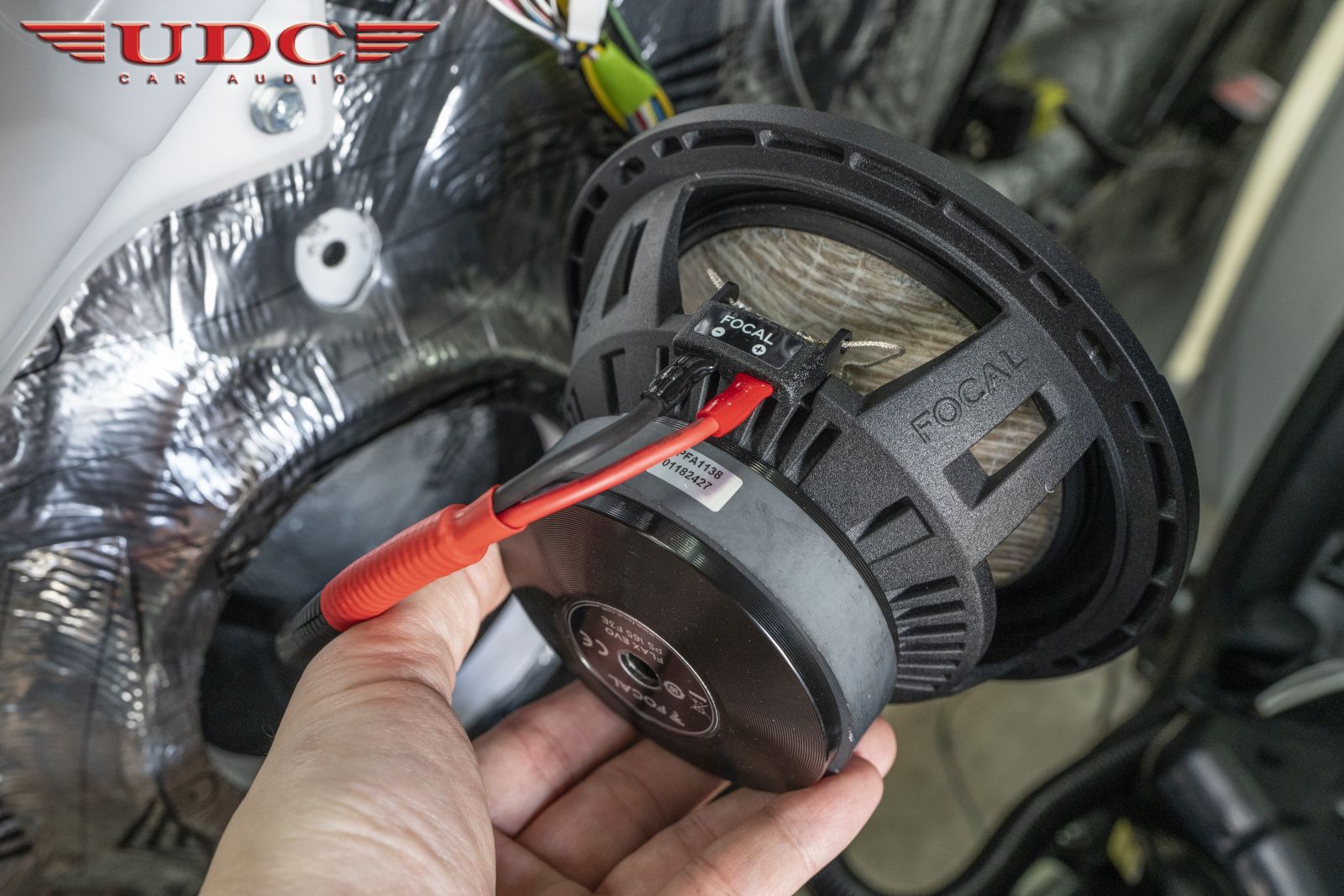

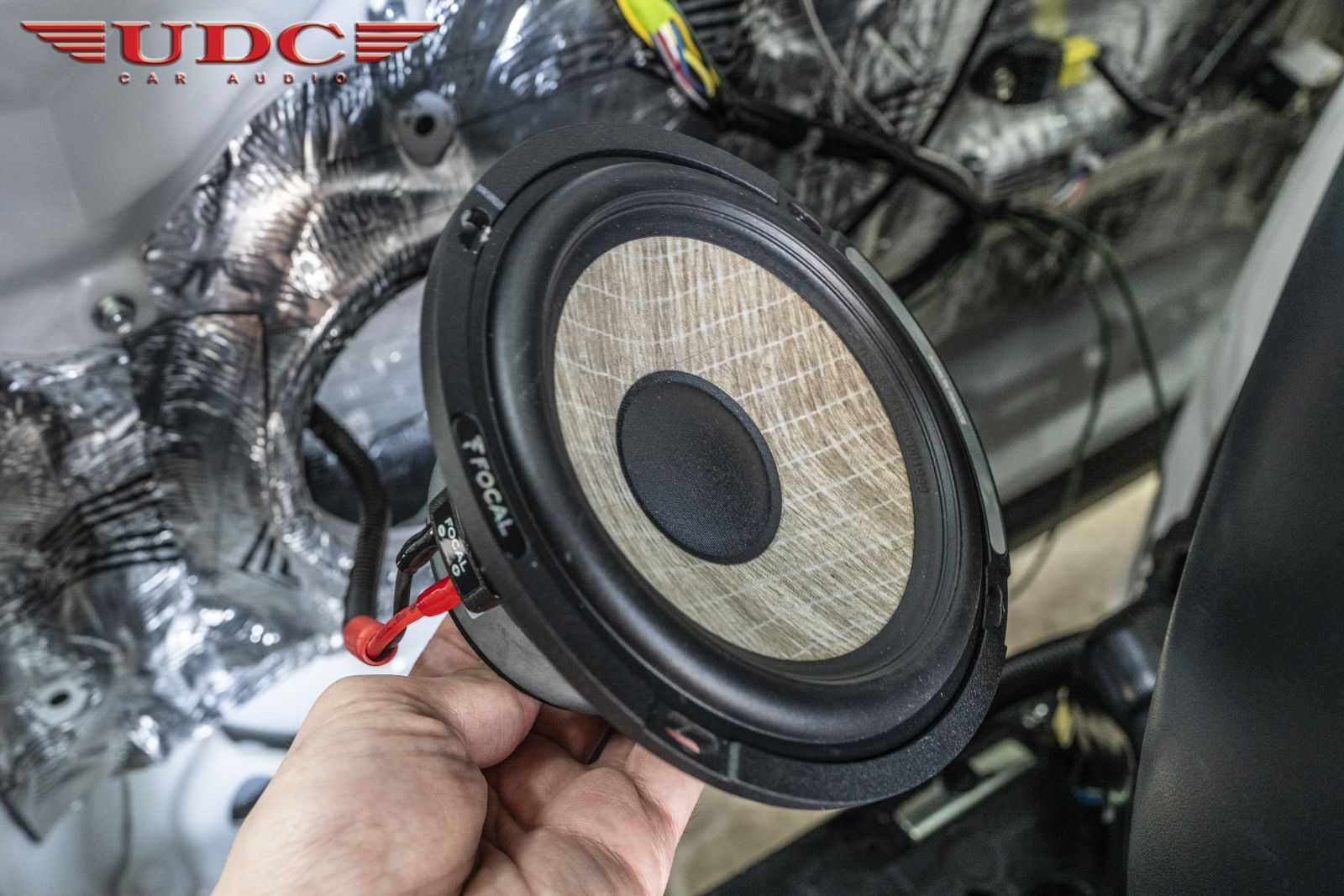

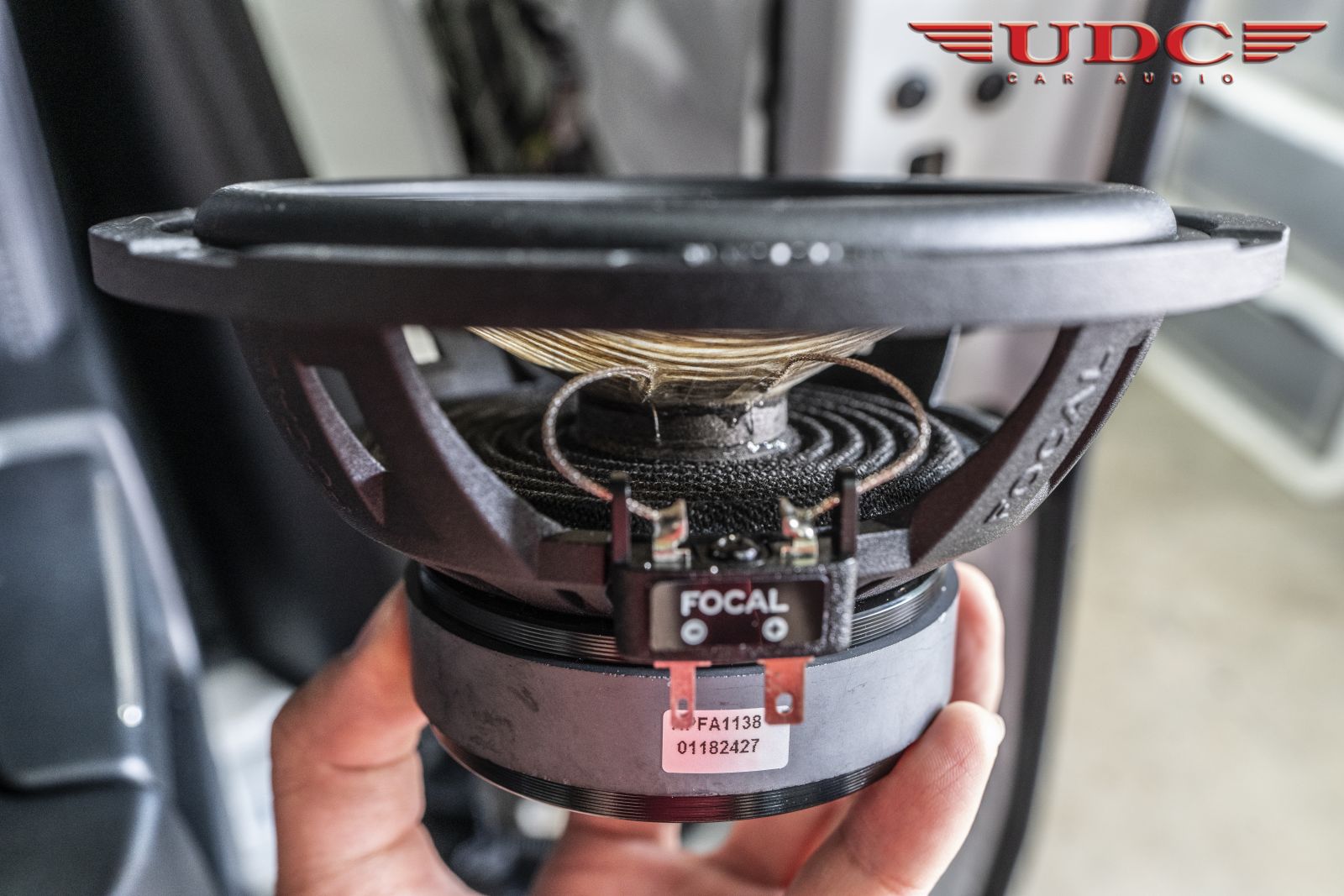

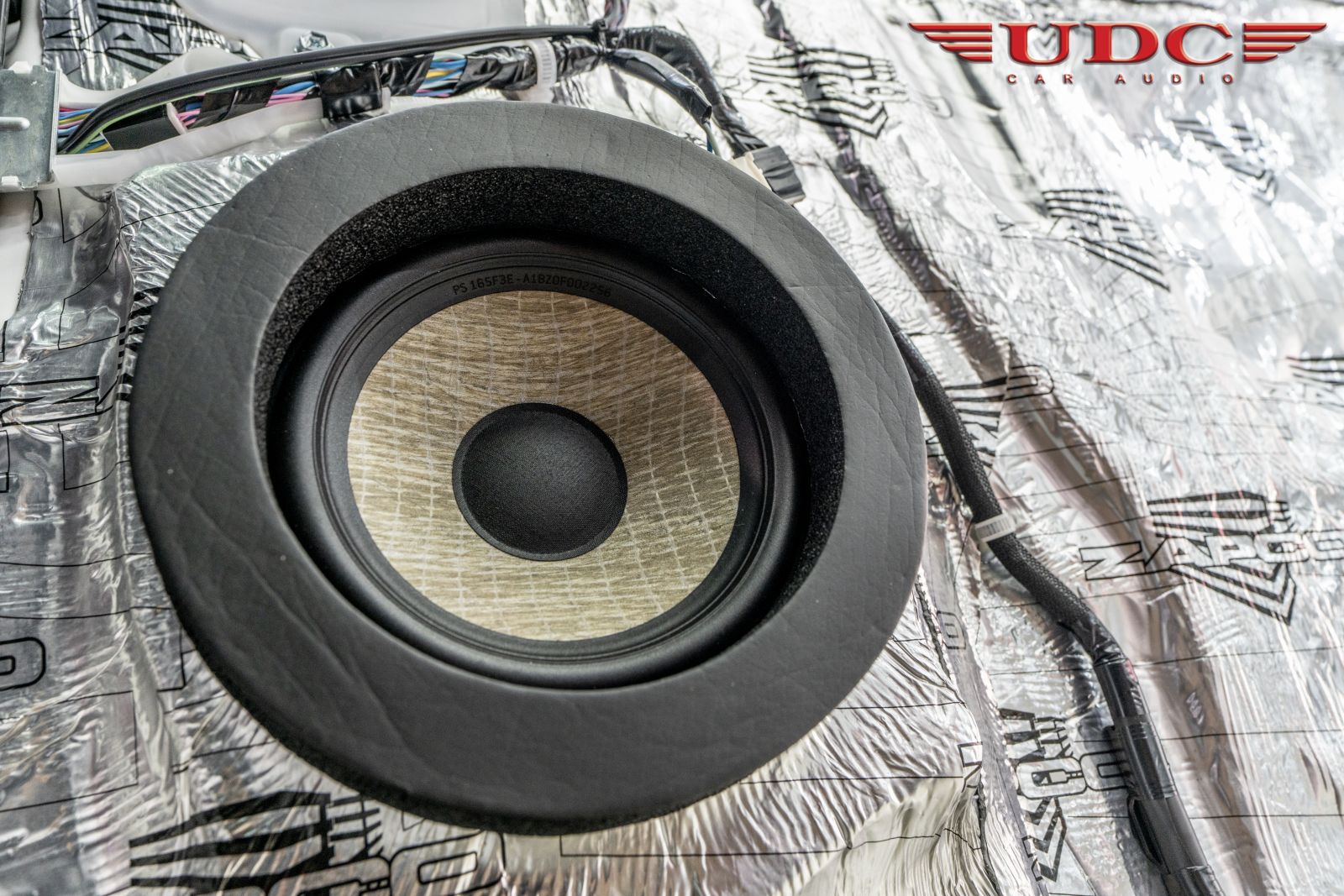

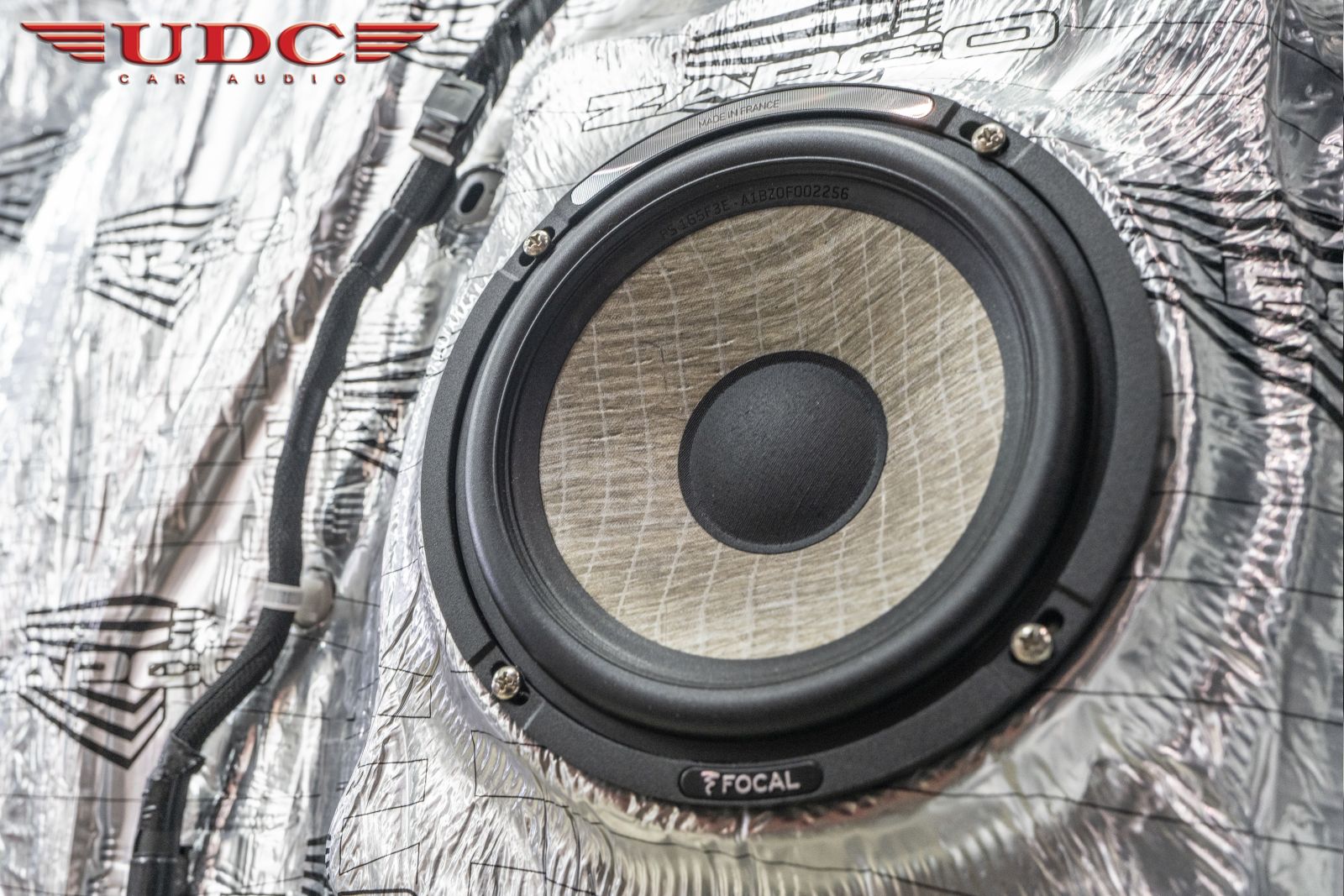

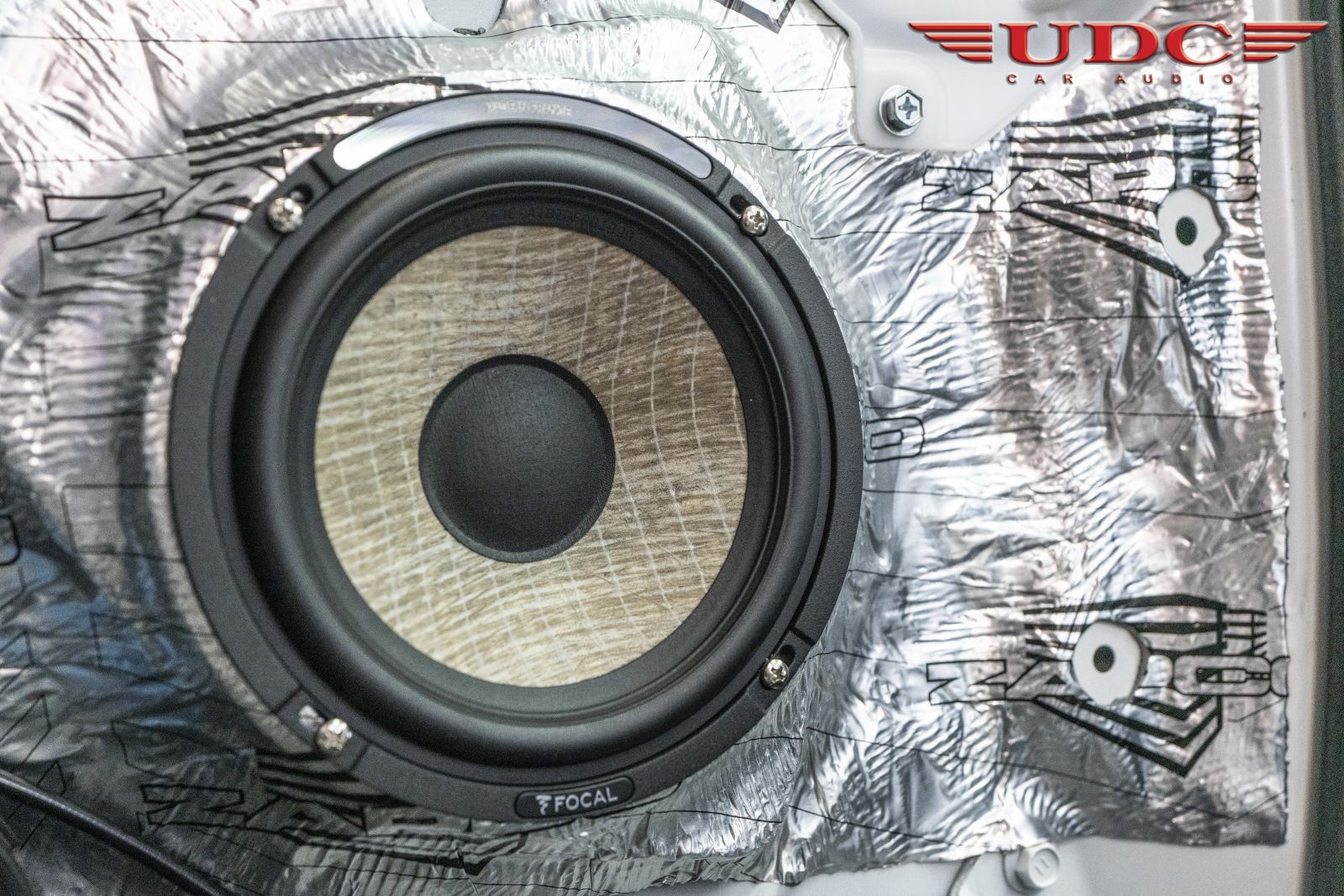

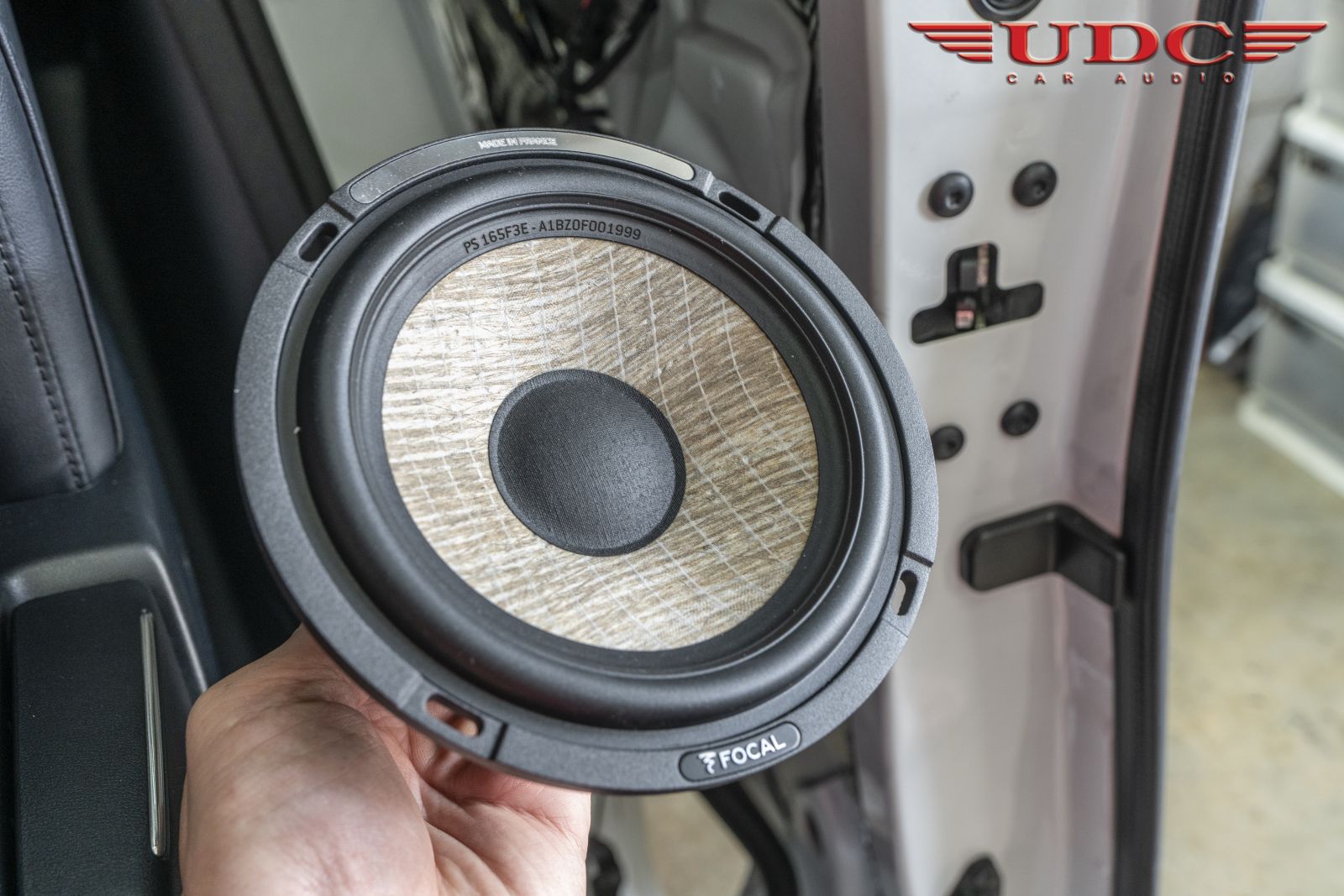

งานติดตั้งลำโพง MIDBASS (6") ของ FOCAL FLAX EVO PS165F3E ของประตูหน้าด้านซ้าย TOYOTA VELLFIRE

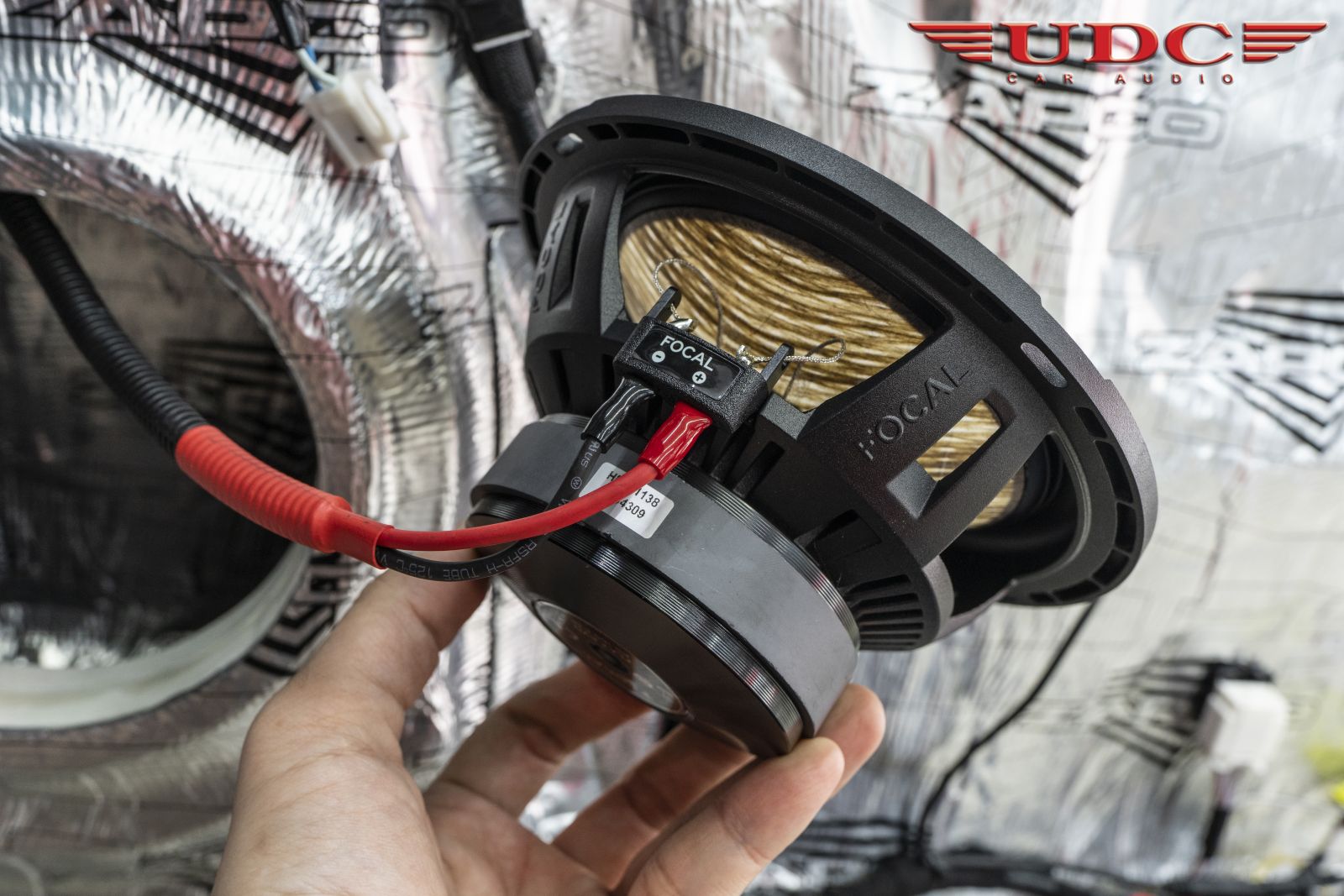

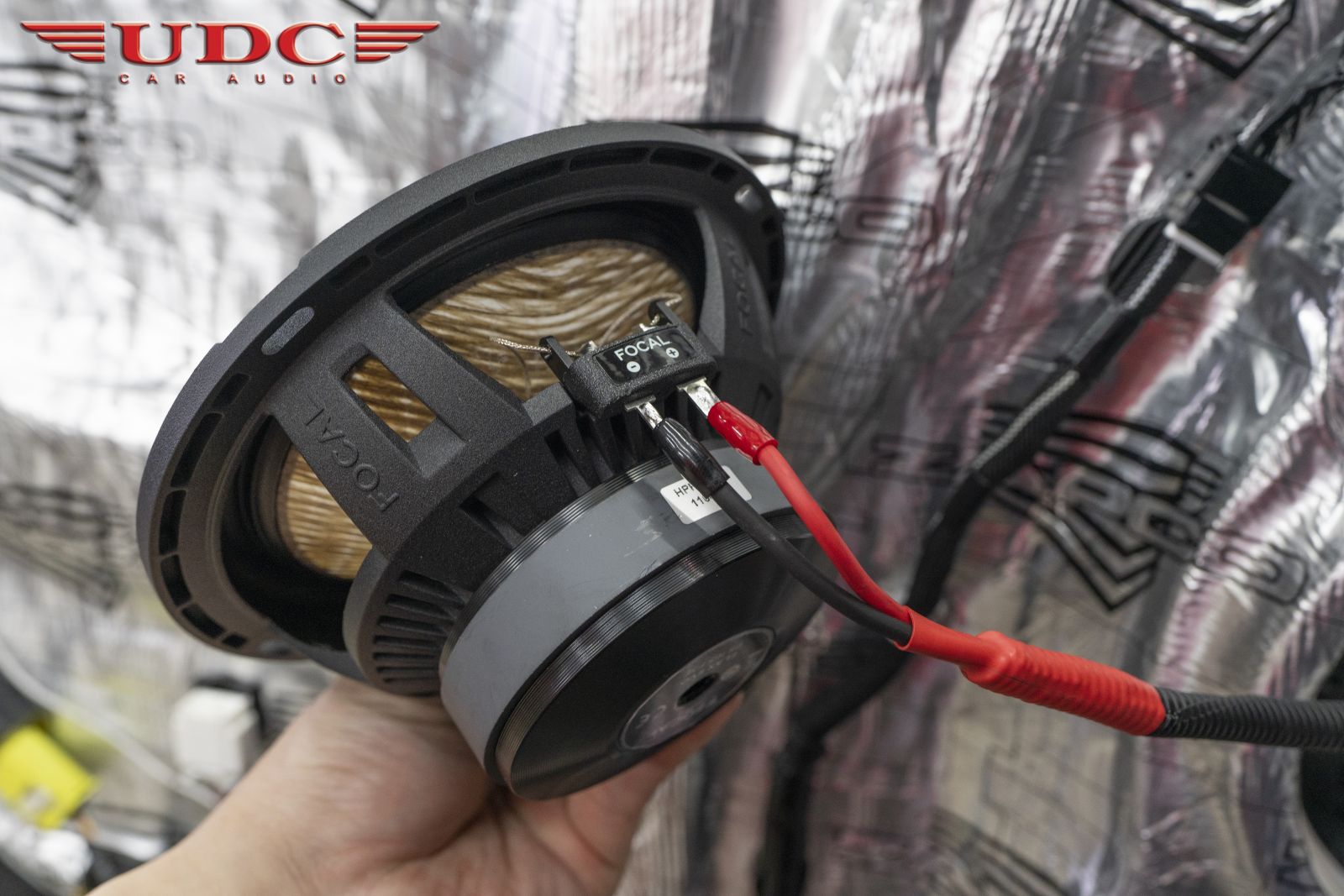

คันนี้มาให้ชมกันต่อนะครับ โดยทำการบัดกรีด้วยตะกั่วเงิน TCHERNOV SFS/AG Super Flux Silver Solder


เข้าที่ขั้วลำโพงและใส่ปลอกหุ้มสายที่ขั้วลำโพงเพื่อป้องกันชุดสายและแยกประเภทสายด้วยสีเพื่อง่ายต่อการซ่อมบำรุง


อีกทั้งยังทำการยึดน็อตที่ลำโพงให้ครบทุกจุด เพื่อให้ได้ความมั่นคงแข็งแรงและความแนบสนิทของลำโพง


และฐานรองลำโพงเพื่อให้ลม ที่ลอดออกมานั้นเกิดขึ้นได้น้อยที่สุด ขั้นตอนเล็กๆน้อยๆที่เราใส่ใจครับ























แผ่นปรับอคูสติก ป้องกันเสียงสะท้อนและเสียงก้องลอดภายเข้าไปภายในแผงประตู เป็นอีกหนึ่งวัสดุที่ป้องกันเสียงลอดเข้าไป


ในแผงประตูทำให้เกิดเสียงก้อง สะท้อนและแผงประตูสั่น เมื่อเวลาลำโพงขับขึ้นลงทำงาน

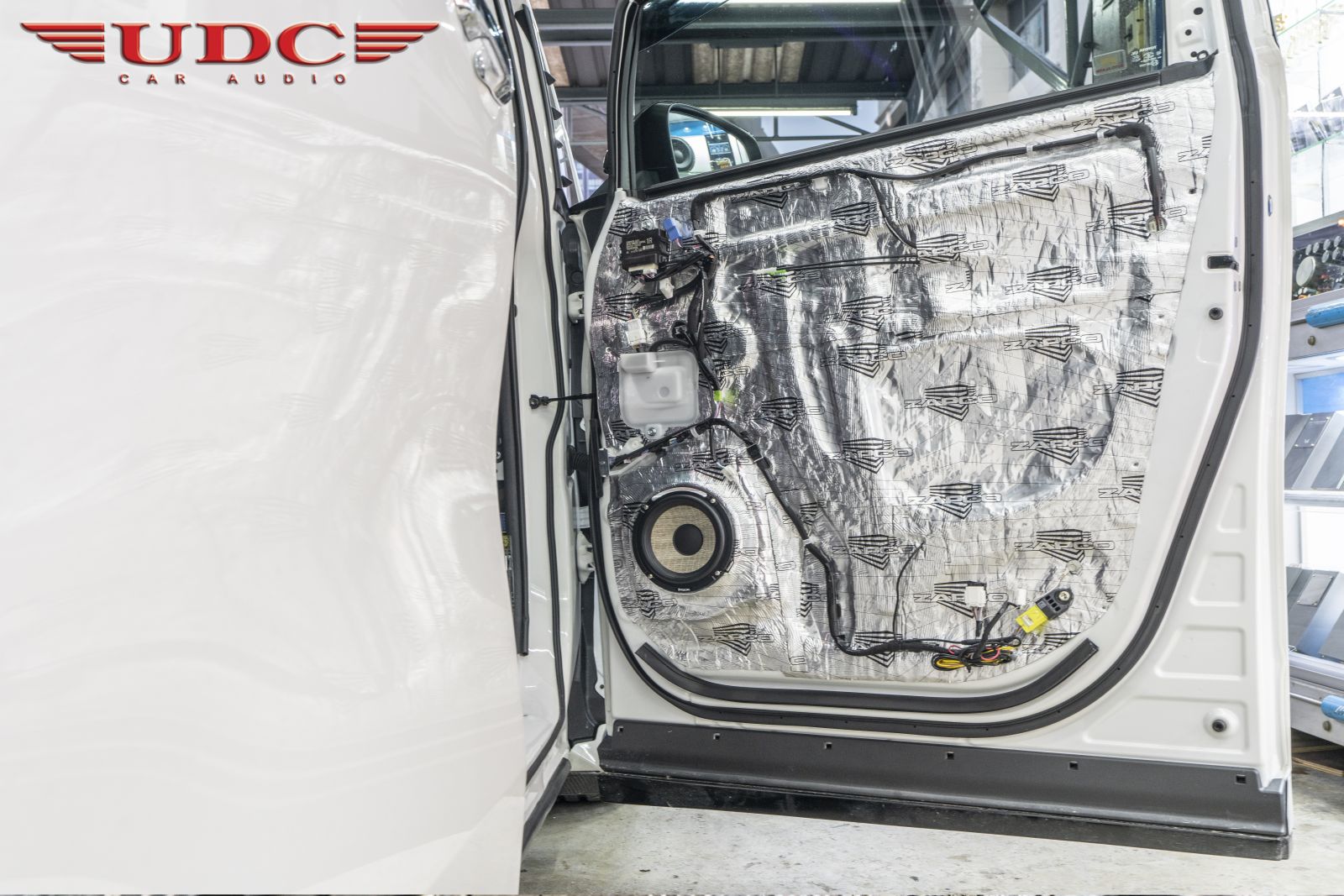

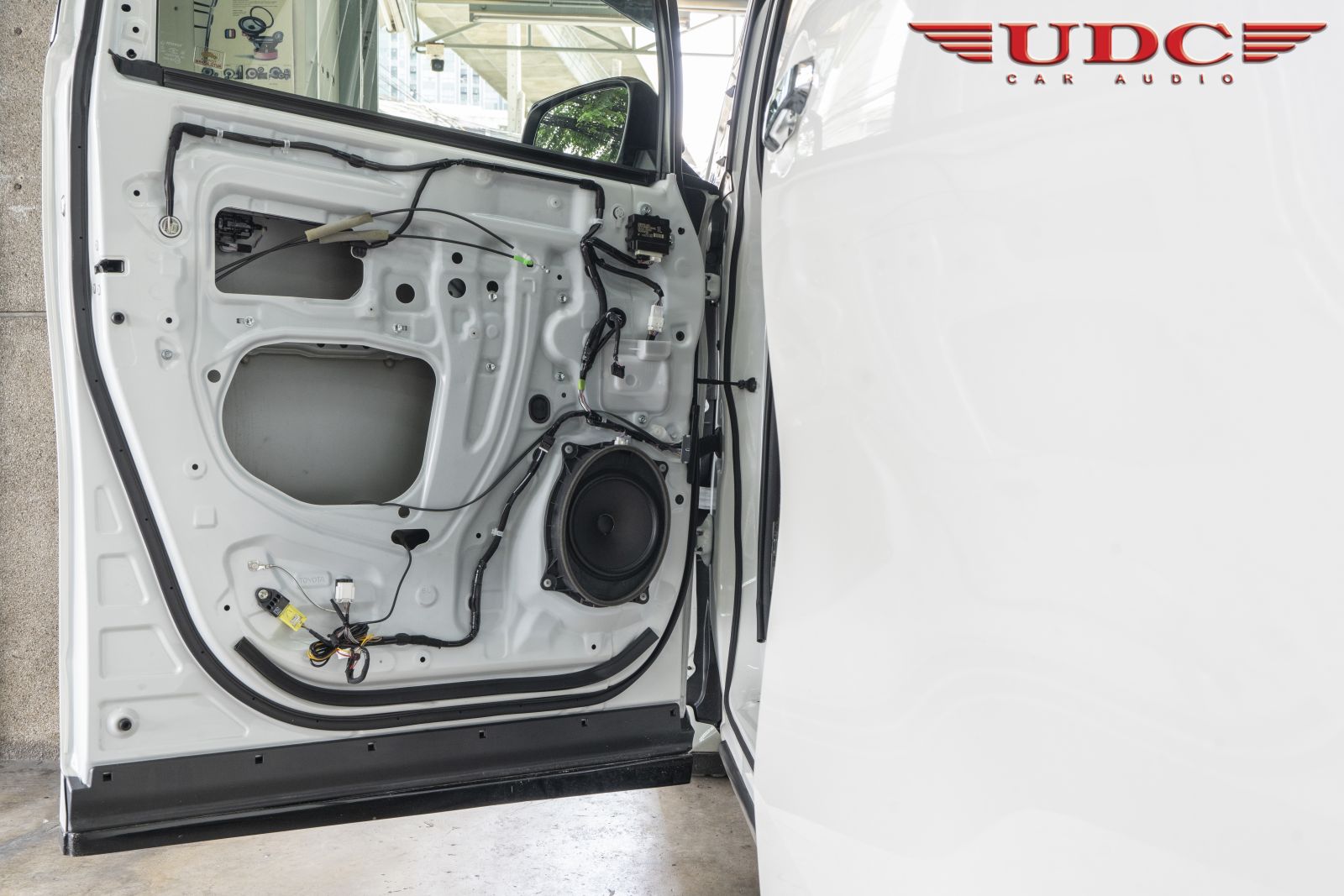

มาต่อกับงานติดตั้ง SOUND DAMPING ที่แผงประตูหน้ารถด้านหน้าขวากันครับ


สำหรับงาน Damp ที่แผงประตูหน้าซ้ายของ TOYOTA ALPHARD คันนี้ ด้วยแผ่น Damp ZAPCO ที่ Damp


ทั้งด้านในและด้านนอก ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp


แนบสนิทจนขึ้นเป็นโครงสร้างเหล็กของตัวรถ และในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น


ทำให้สามารถ ลดเสียงรบกวนต่างๆ ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆ ของเสียงเพลงในรถมากขึ้น











ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp ให้แนบสนิทจนขึ้นเป็นโครงสร้างเหล็ก


ของตัวรถ โดยในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น ทำให้สามารถ ลดเสียงรบกวนต่างๆ


ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆของเสียงเพลงในรถมากขึ้น และยังสามารถ ลดความร้อนภายใน


ห้องโดยสาร เพิ่มความสุขขณะทำการขับขี่และการได้ยินคลื่นความถี่ต่างๆได้ดีมากขึ้น พร้อมกับเทคนิคเฉพาะในงาน DAMP


จากทางเราครับ

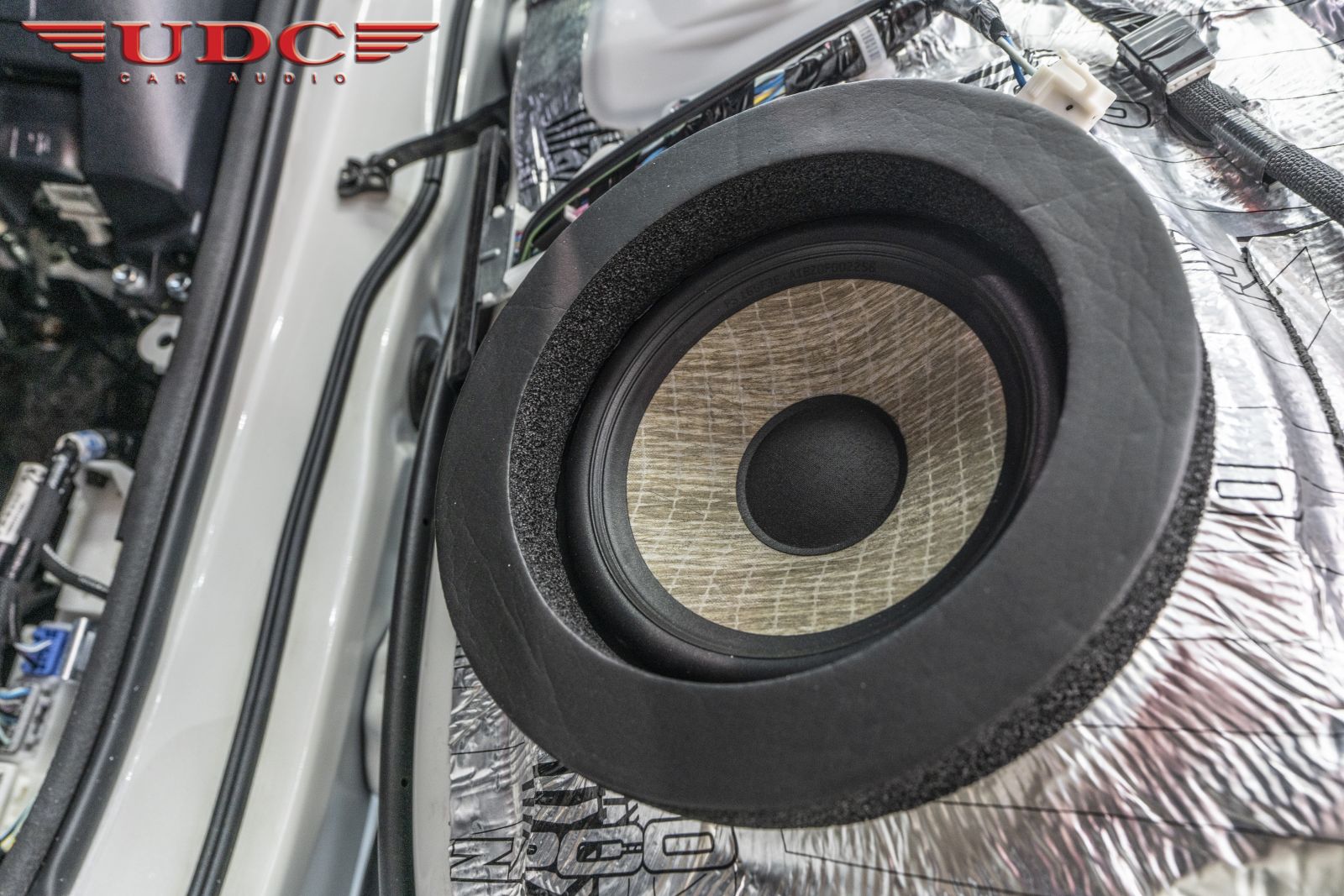

ฐานรองลำโพง ZENISS ZClu8 อีกหนึ่งอุปกรณ์ที่เราเน้นเป็นพิเศษลำหรับฐานรองลำโพง แบบกันน้ำกันเชื้อรา ไม่ติดไฟ

และซับเสียง ทั้งยังมีน้ำหนักเบาและไม่บวมน้ำ ติดตั้งเข้า กับช่องยึดน็อตเดิมของตัวรถ ไม่มีการเจาะตัวรถใหม่ทั้งสิ้นครับ

โดยข้อดีของฐานรองลำโพง ZENISS ZClu8 จะมีดังนี้ครับ



1. มีคุณสมบัติกันความชื้น กันเชื้อรา ไม่ดูดซับน้ำ และยังลดแรงกระแทกได้อย่างดี

2. มีคุณสมบัติในการเก็บเสียง ดูดเสียง กันความร้อน และเก็บความร้อนได้

3. มีน้ำหนักเบา แต่มีความหนาแน่นประมาณ 0.55 – 0.66 g/cm3

4. ไม่ก่อให้เกิดเชื้อไฟ ไม่เป็นตัวนำไฟ

5. มีความคงทนต่อสารเคมี กรดแก่ และเบสแก่

6. อายุการใช้งานที่ยืนนาน


5. ลดการใช้ไม้ ช่วยรักษาสิ่งแวดล้อม











TCHERNOV SFS/AG Super Flux Silver Solder

อีกหนึ่งสิ่งที่ทางเราไม่เคยมองข้ามในเรื่องของ การบัดกรีเข้าอุปกรณ์ต่างๆ จะทำการบัดกรีอุปกรณ์ทั้งระบบด้วยตะกั่วเงิน

TCHERNOV SFS/AG Super Flux Silver Solder for Audio เพื่อให้แนวเสียงที่คงเดิม ไม่เปลี่ยนแปลงคาเร็กเตอร์

ของสาย TCHERNOV ที่ติดตั้งเข้าไปในระบบครับ

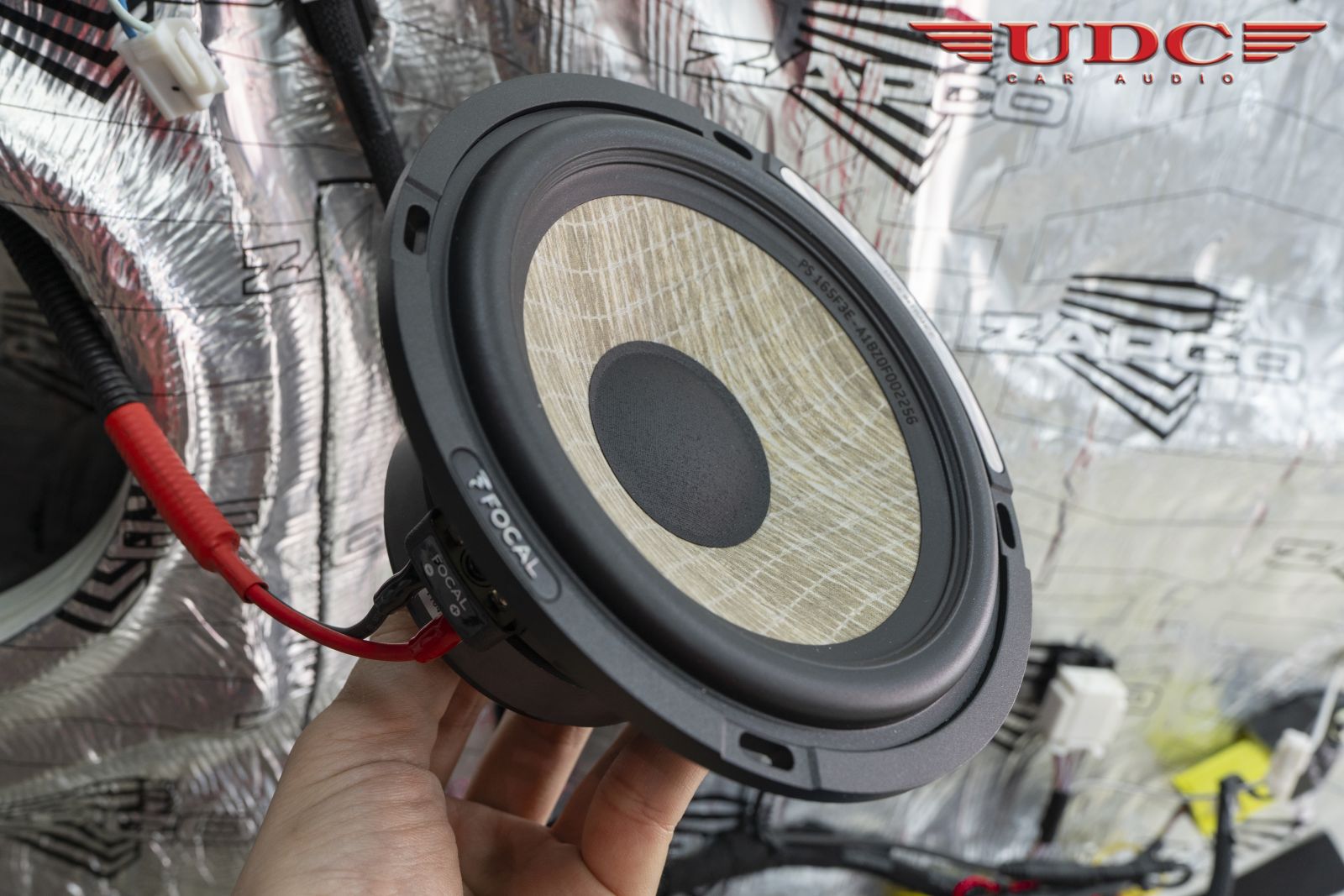

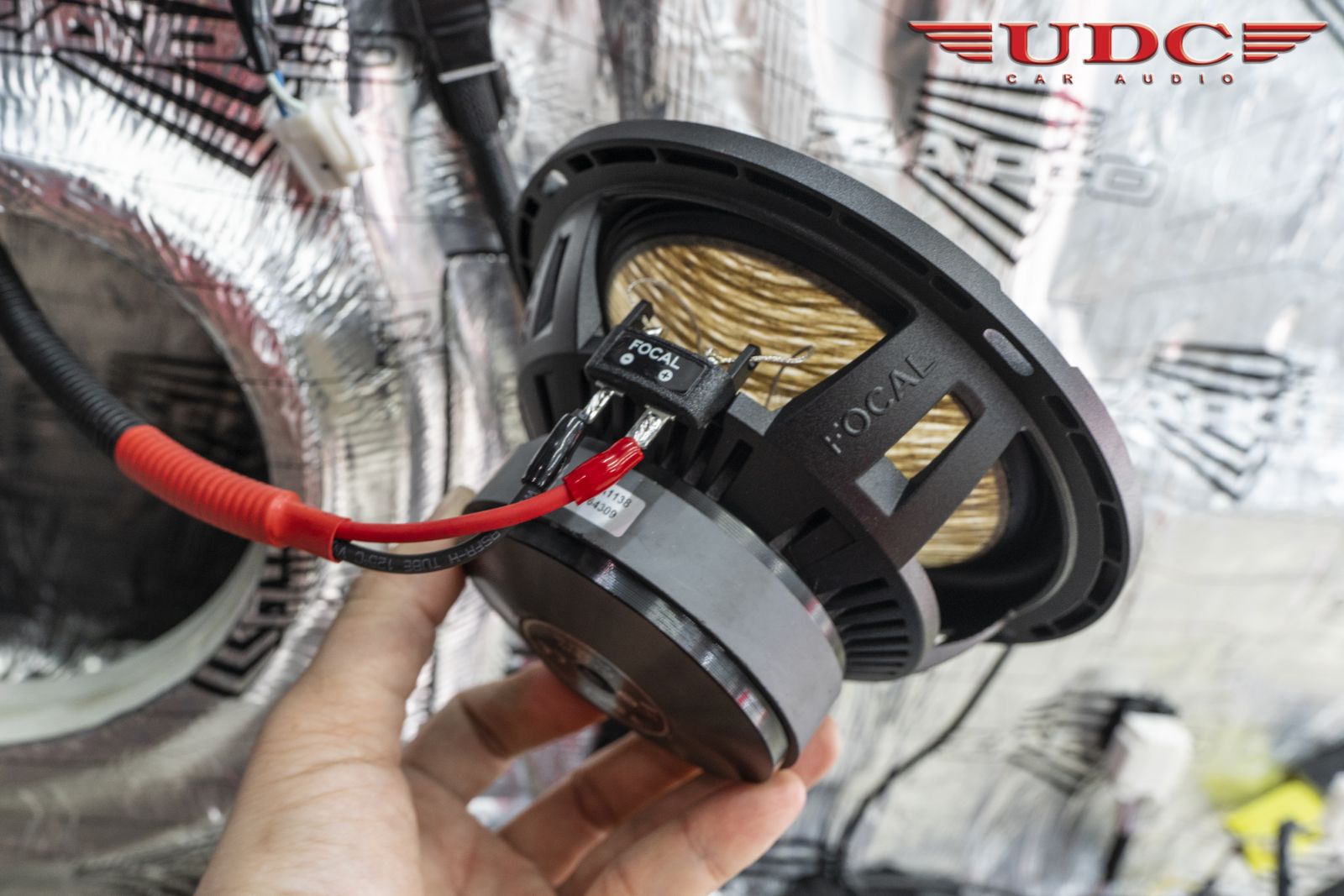

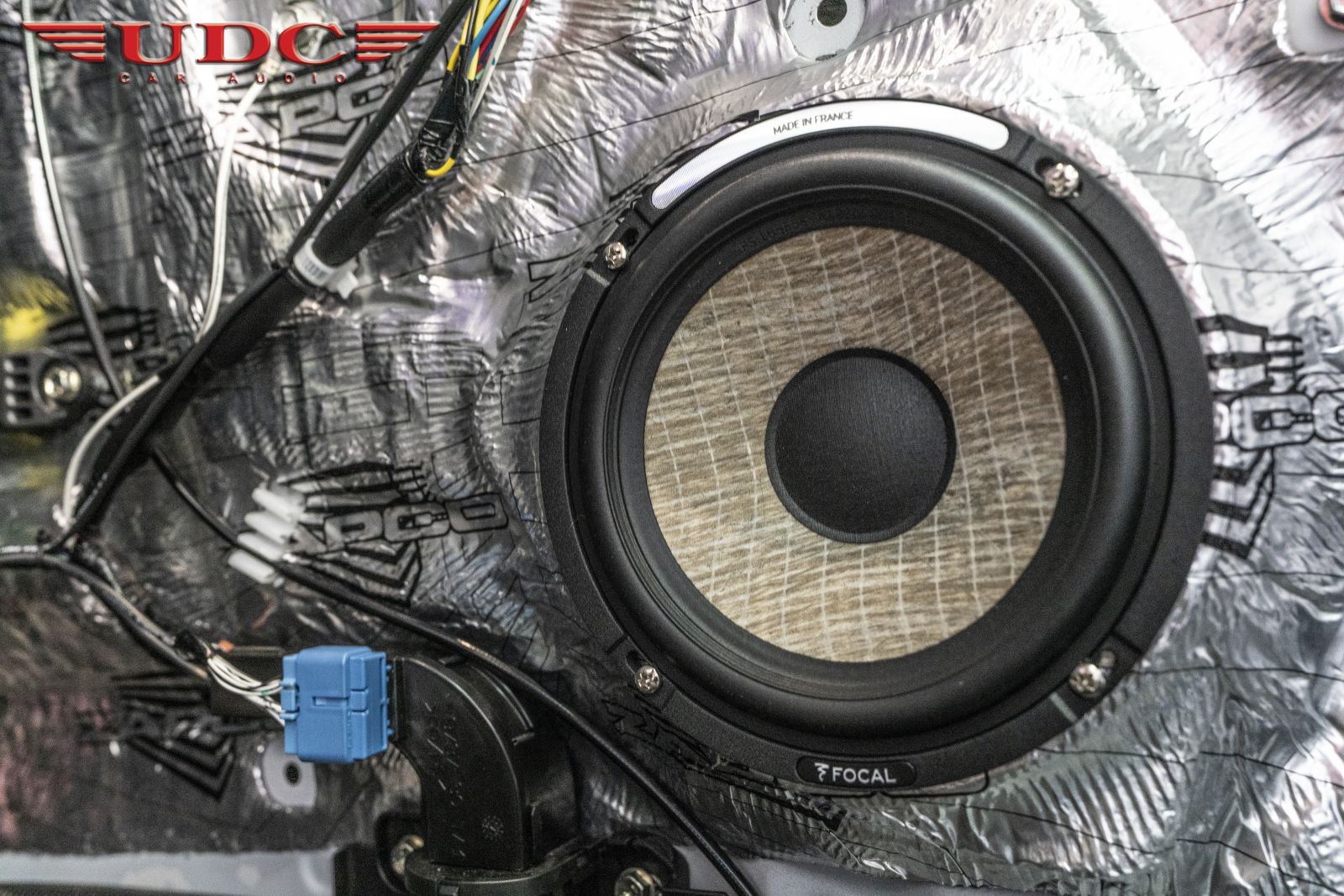

งานติดตั้งลำโพง MIDBASS (6") ของ FOCAL FLAX EVO PS165F3E ของประตูหน้าด้านขวา TOYOTA VELLFIRE


คันนี้มาให้ชมกันต่อนะครับ โดยทำการบัดกรีด้วยตะกั่วเงิน TCHERNOV SFS/AG Super Flux Silver Solder


เข้าที่ขั้วลำโพงและใส่ปลอกหุ้มสายที่ขั้วลำโพงเพื่อป้องกันชุดสายและแยกประเภทสายด้วยสีเพื่อง่ายต่อการซ่อมบำรุง


อีกทั้งยังทำการยึดน็อตที่ลำโพงให้ครบทุกจุด เพื่อให้ได้ความมั่นคงแข็งแรงและความแนบสนิทของลำโพง


และฐานรองลำโพงเพื่อให้ลม ที่ลอดออกมานั้นเกิดขึ้นได้น้อยที่สุด ขั้นตอนเล็กๆน้อยๆที่เราใส่ใจครับ





















แผ่นปรับอคูสติก ป้องกันเสียงสะท้อนและเสียงก้องลอดภายเข้าไปภายในแผงประตู เป็นอีกหนึ่งวัสดุที่ป้องกันเสียงลอดเข้าไป
ในแผงประตูทำให้เกิดเสียงก้อง สะท้อนและแผงประตูสั่น เมื่อเวลาลำโพงขับขึ้นลงทำงาน

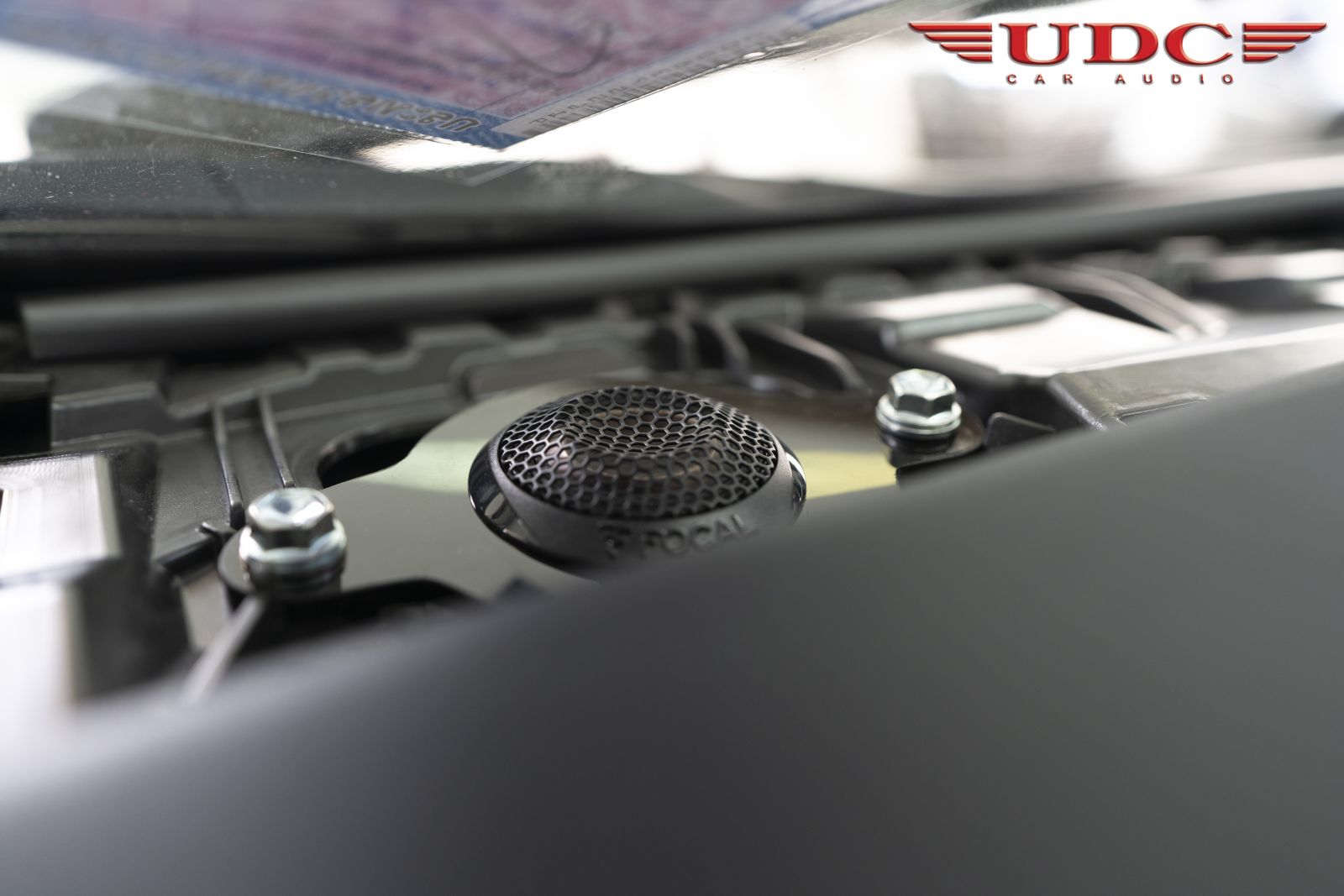

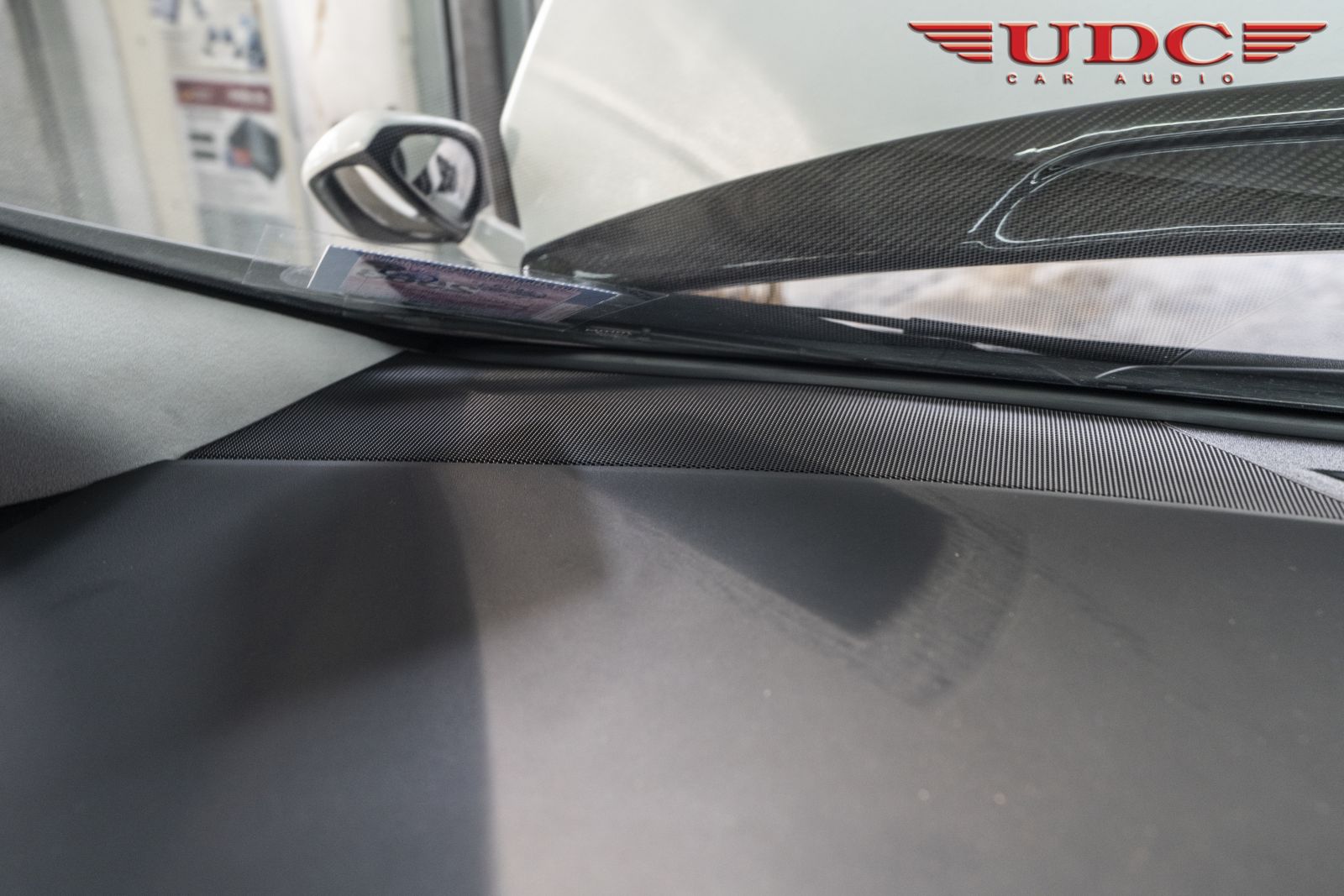

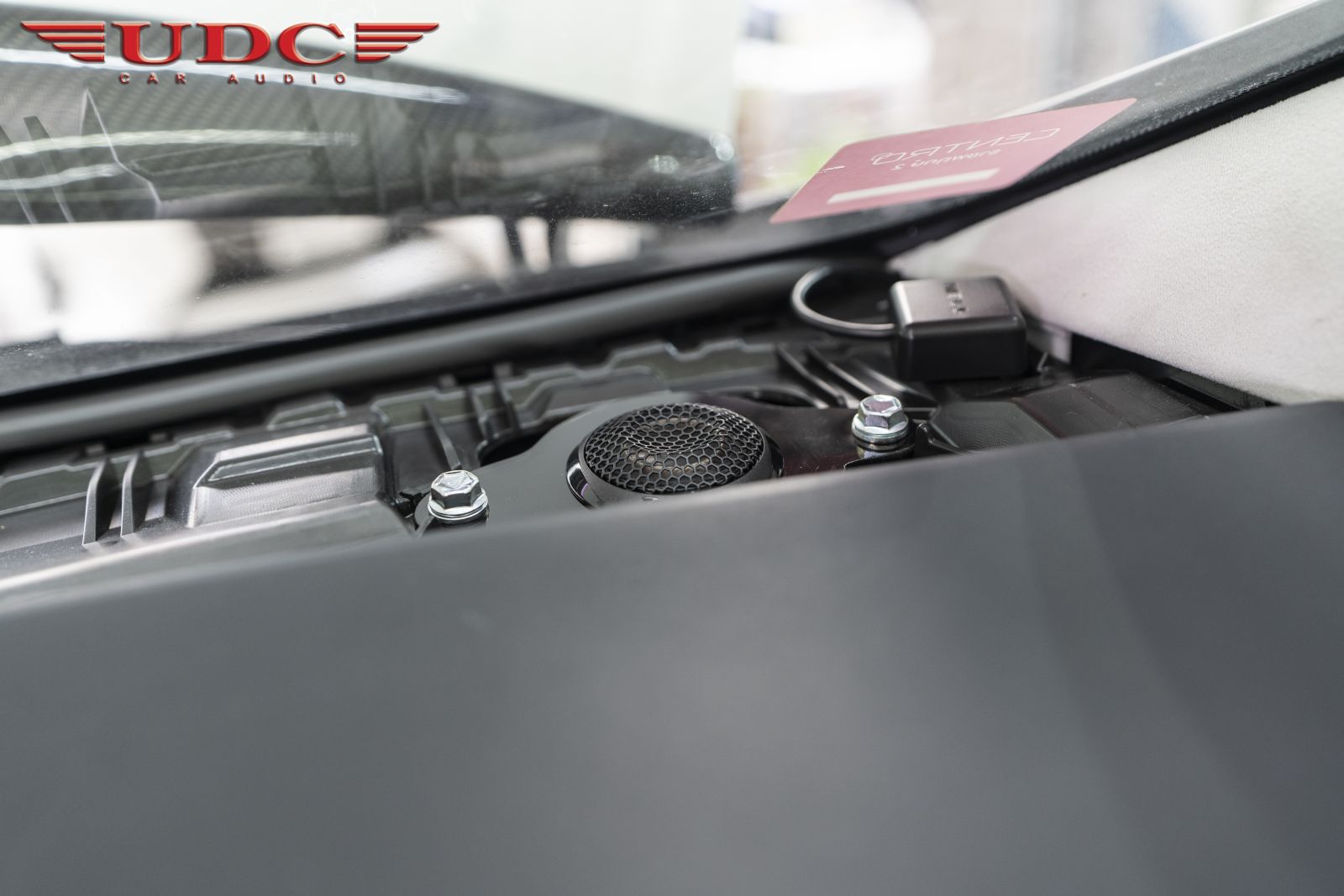

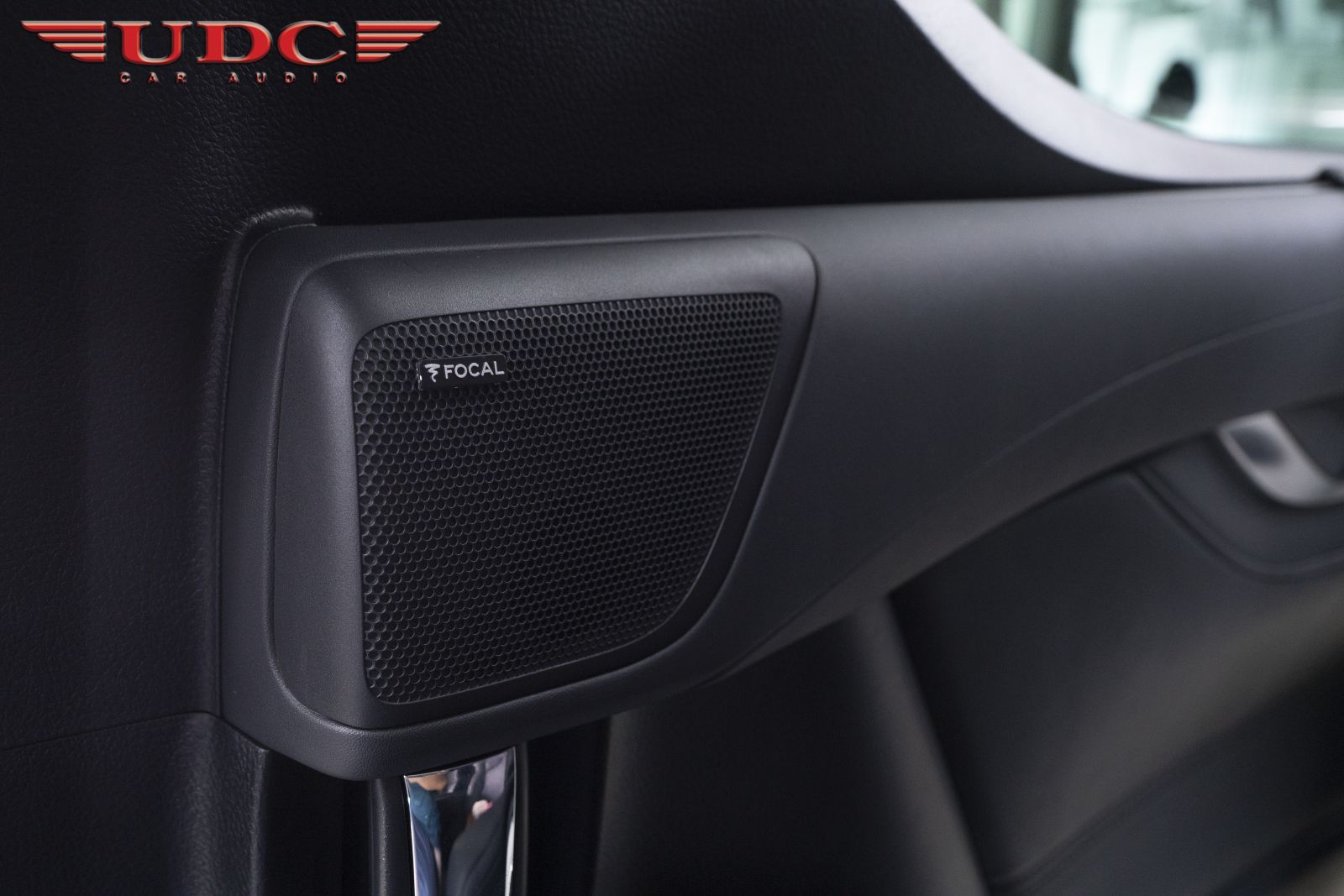

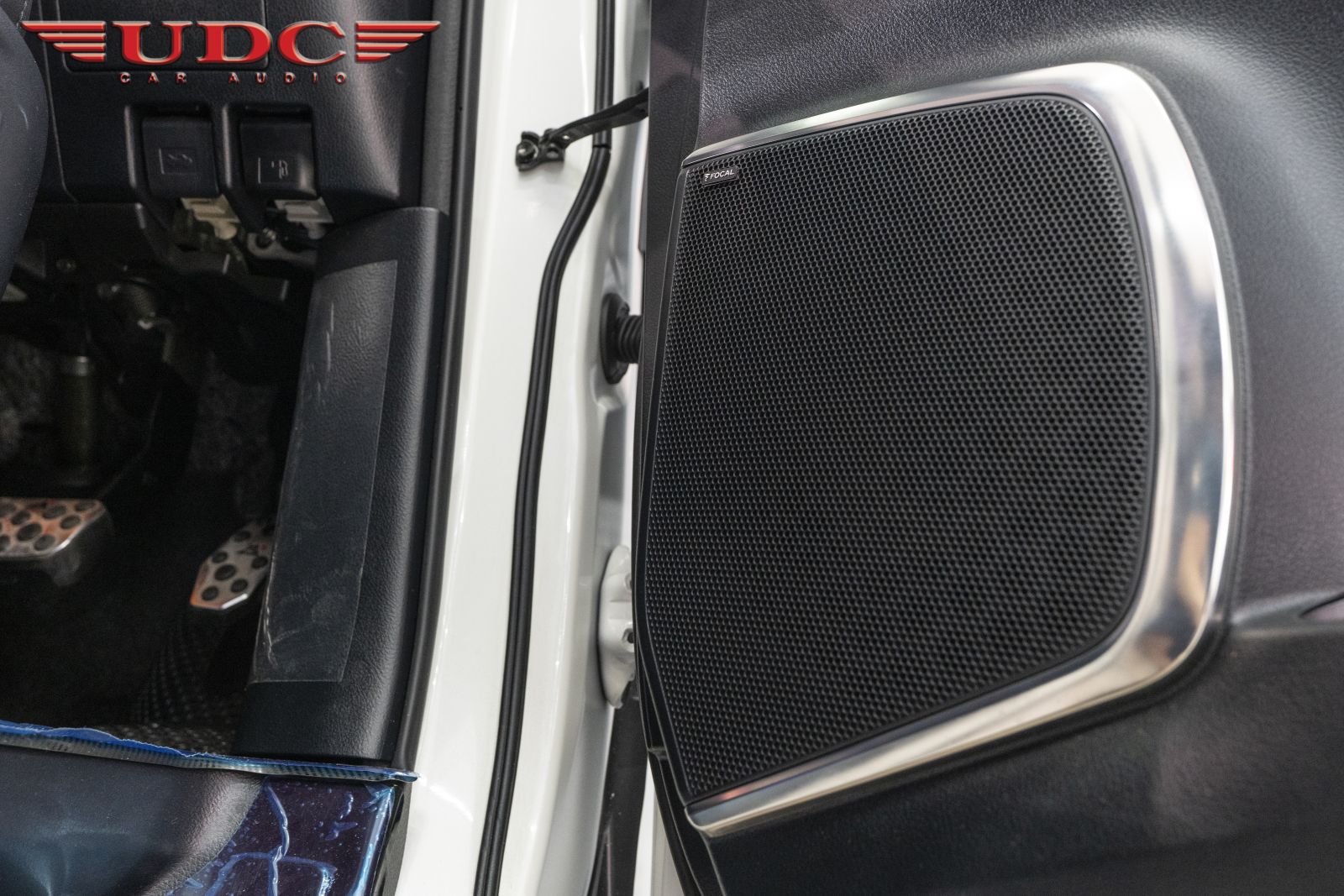

งานติดตั้ง TWEETER FOCAL FLAX EVO PS165F3E  เข้าที่ช่องเดิมของตัวรถ โดยใช้ฐานรองลำโพงที่ออกแบบมา
ให้เข้ารูปเข้าที่ตำแหน่งเดิม ให้เสียงที่ได้รับฟังนั้นสมบูรณ์แบบที่สุดโดยไม่ตัดเจาะครับ

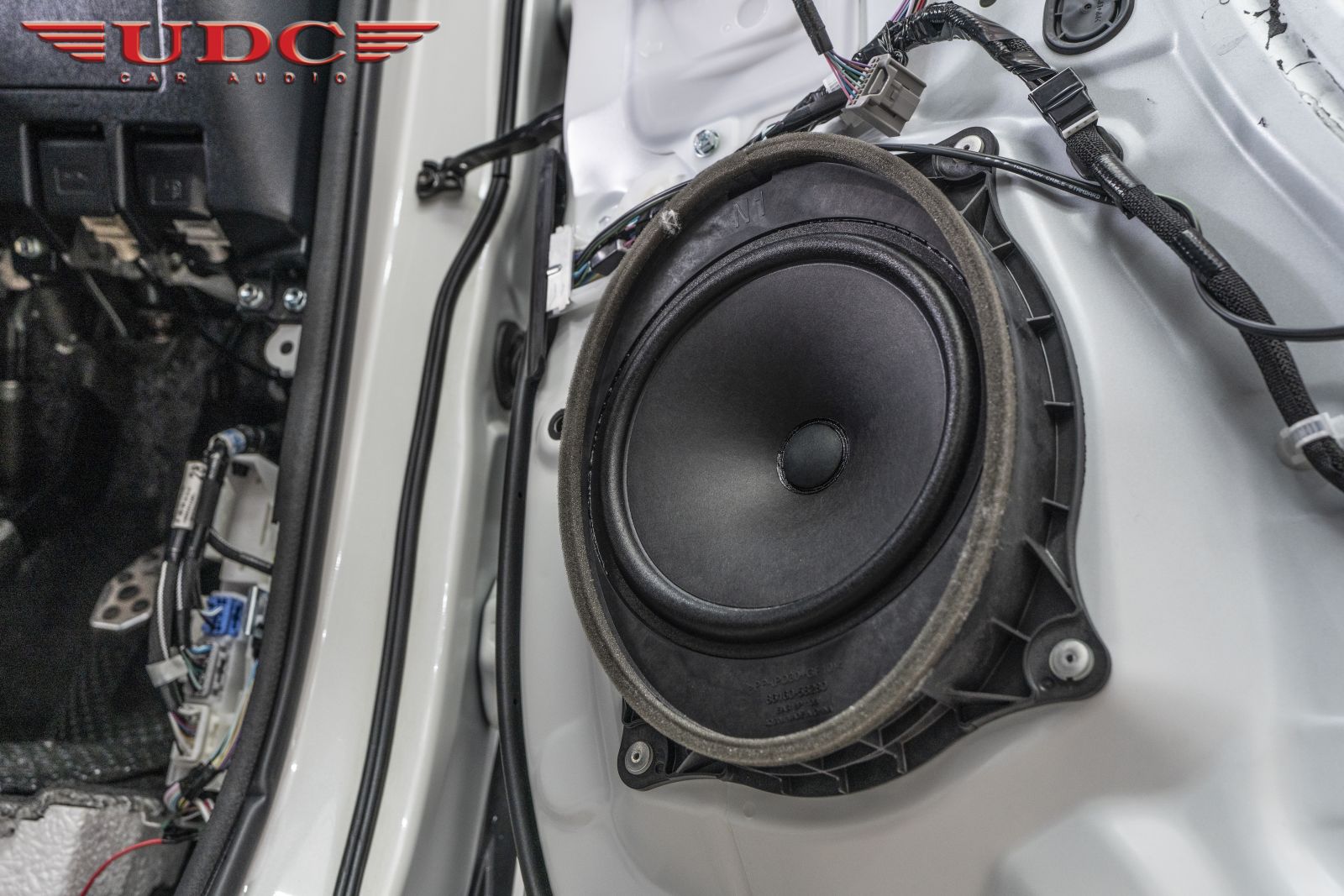

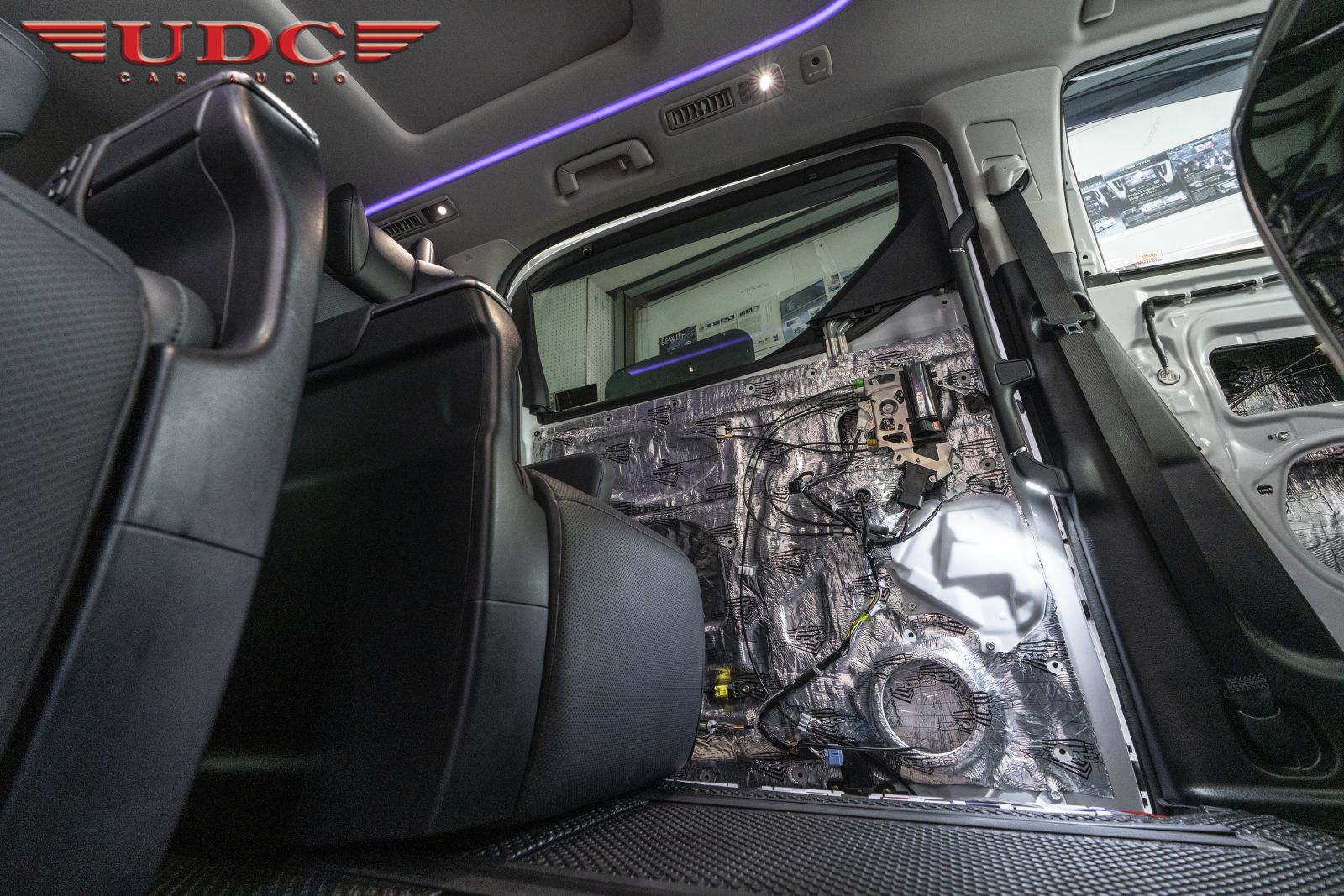

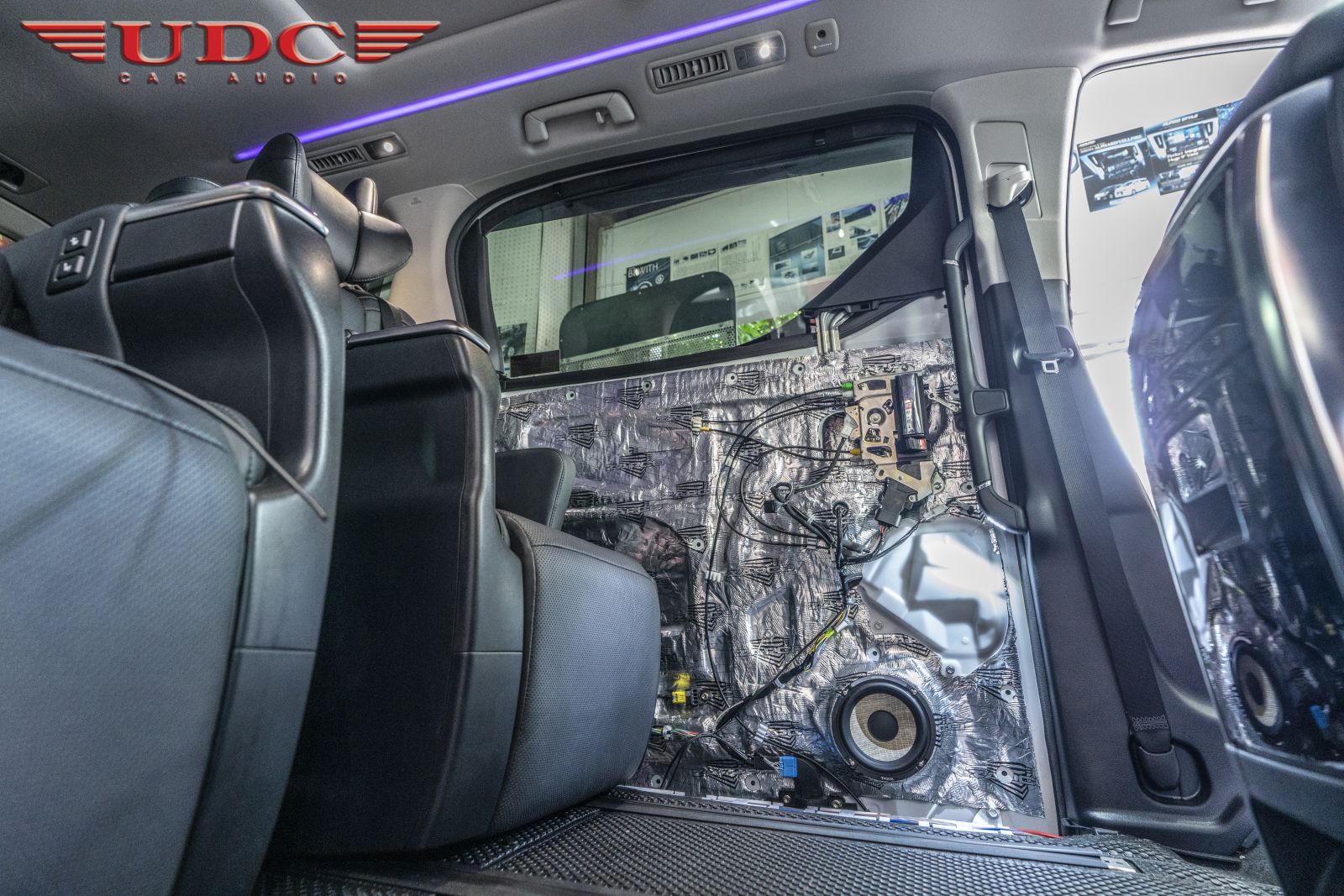

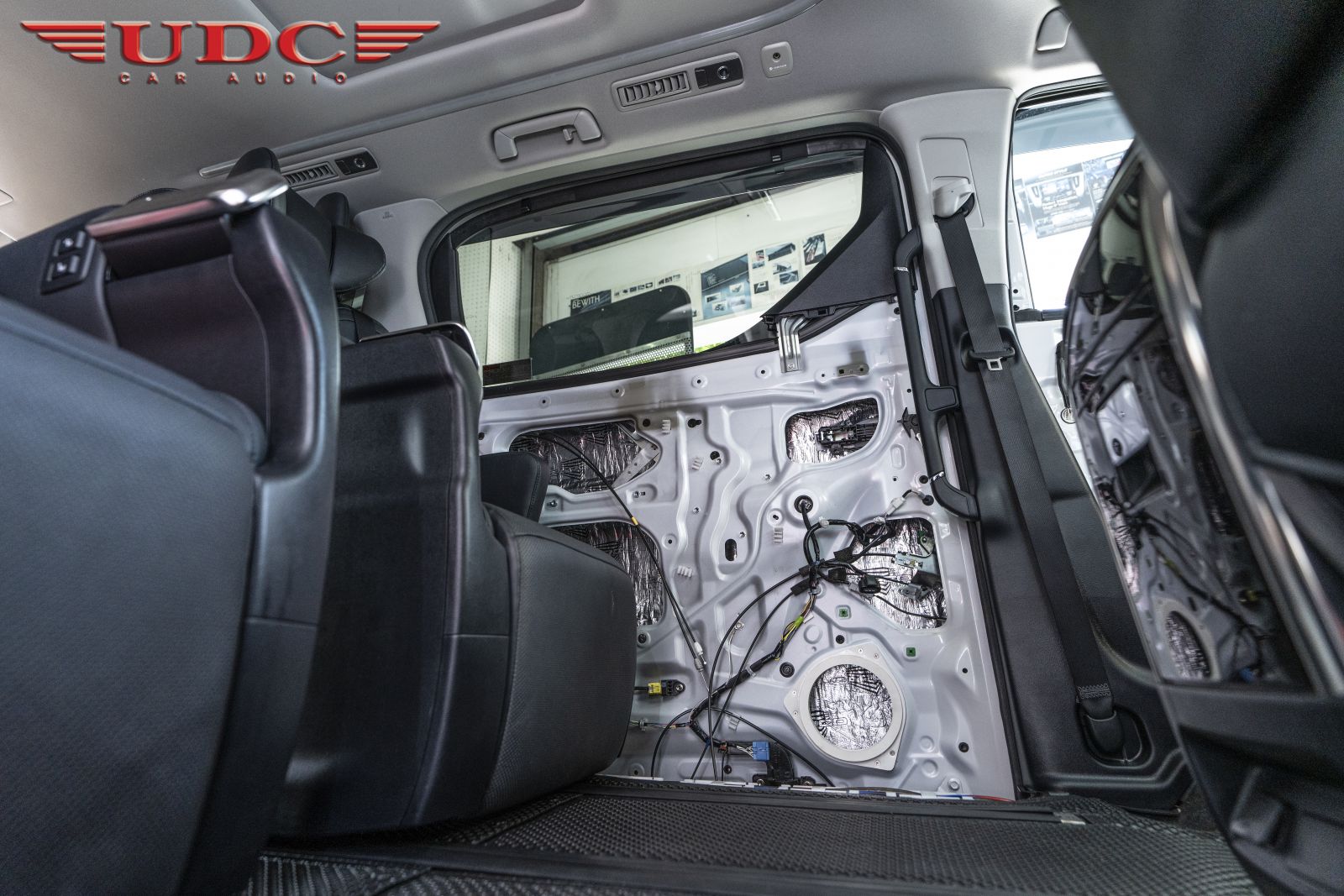

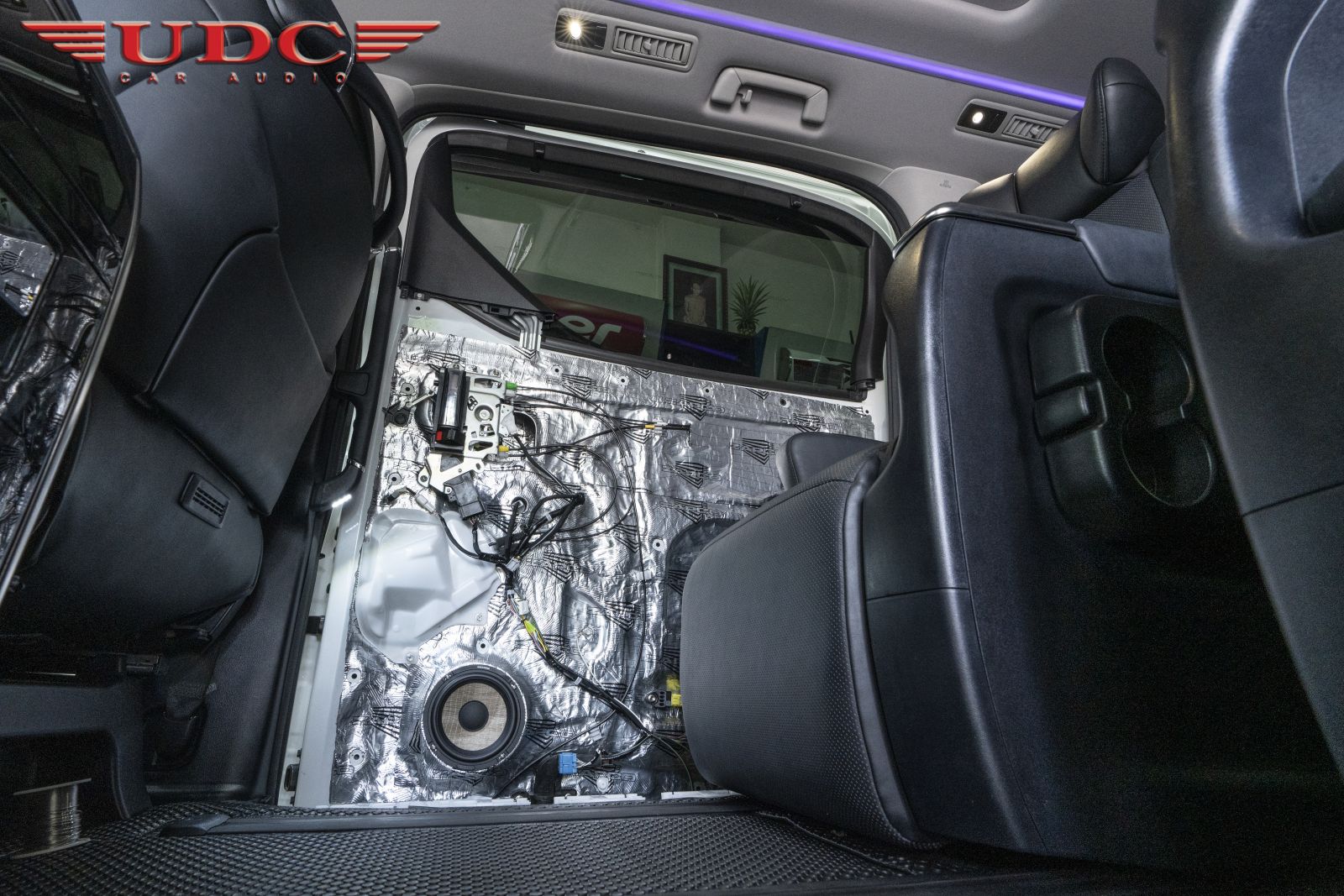

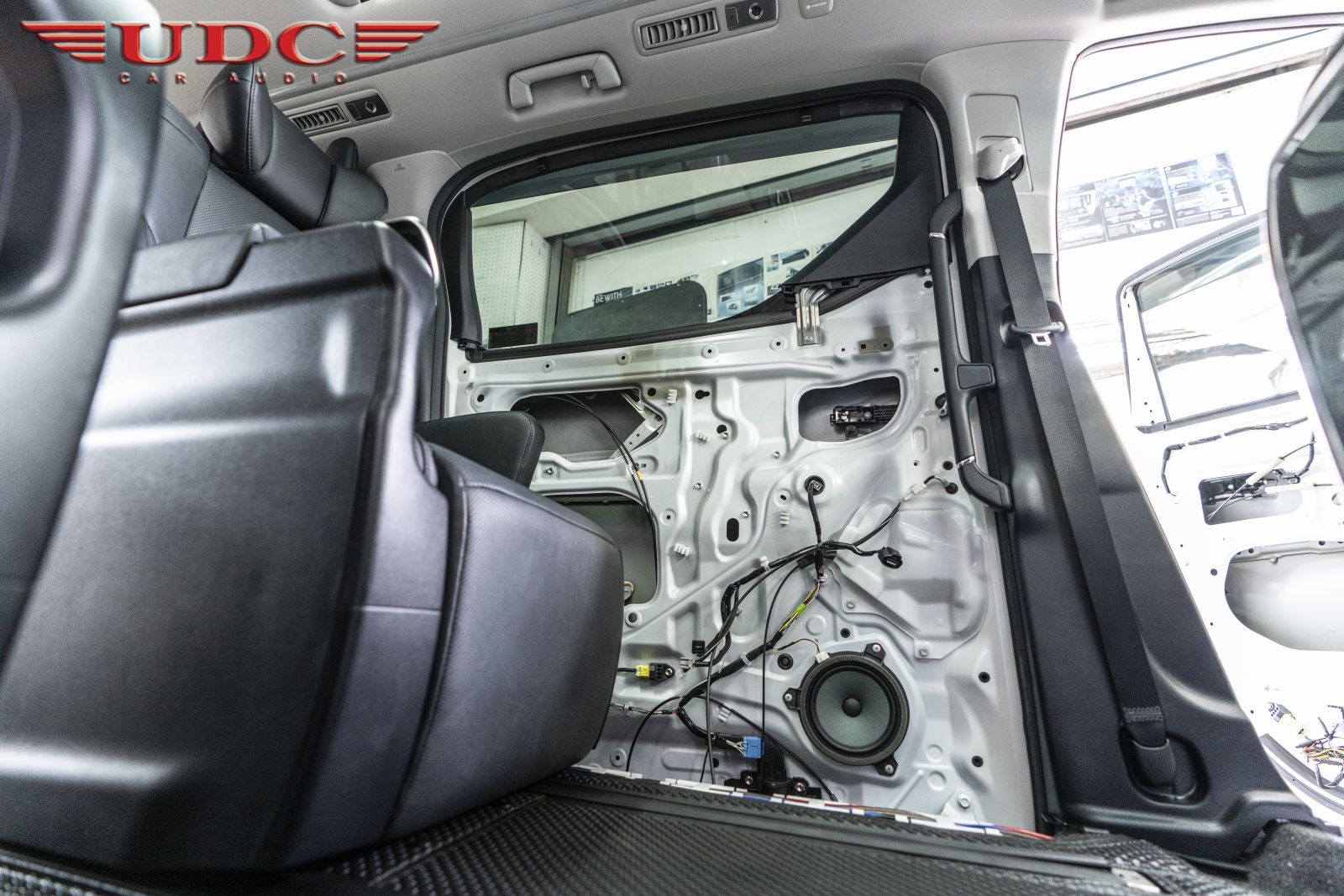

มาต่อกับงานติดตั้ง SOUND DAMPING ที่แผงประตูหลังรถด้านขวากันครับ


สำหรับงาน Damp ที่แผงประตูหลังขวาของ TOYOTA VELLFIRE คันนี้ ด้วยแผ่น Damp ZAPCO ที่ Damp


ทั้งด้านในและด้านนอก ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp


แนบสนิทจนขึ้นเป็นโครงสร้างเหล็กของตัวรถ และในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น


ทำให้สามารถ ลดเสียงรบกวนต่างๆ ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆ ของเสียงเพลงในรถมากขึ้น













ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp ให้แนบสนิทจนขึ้นเป็นโครงสร้างเหล็ก


ของตัวรถ โดยในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น ทำให้สามารถ ลดเสียงรบกวนต่างๆ


ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆของเสียงเพลงในรถมากขึ้น และยังสามารถ ลดความร้อนภายใน


ห้องโดยสาร เพิ่มความสุขขณะทำการขับขี่และการได้ยินคลื่นความถี่ต่างๆได้ดีมากขึ้น พร้อมกับเทคนิคเฉพาะในงาน DAMP


จากทางเราครับ

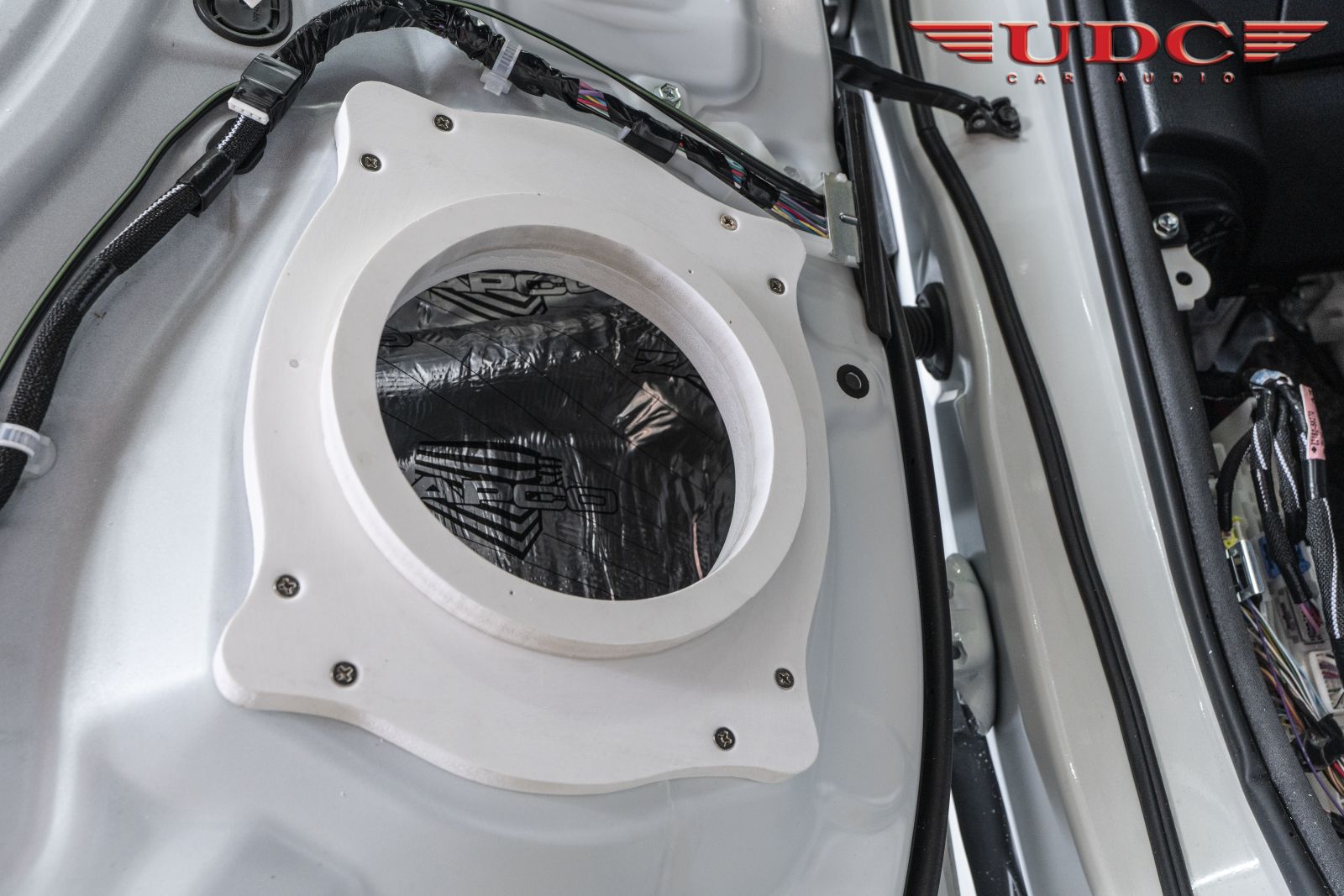

ฐานรองลำโพง ZENISS ZClu6 อีกหนึ่งอุปกรณ์ที่เราเน้นเป็นพิเศษลำหรับฐานรองลำโพง แบบกันน้ำกันเชื้อรา ไม่ติดไฟ

และซับเสียง ทั้งยังมีน้ำหนักเบาและไม่บวมน้ำ ติดตั้งเข้า กับช่องยึดน็อตเดิมของตัวรถ ไม่มีการเจาะตัวรถใหม่ทั้งสิ้นครับ

โดยข้อดีของฐานรองลำโพง ZENISS ZClu6 จะมีดังนี้ครับ



1. มีคุณสมบัติกันความชื้น กันเชื้อรา ไม่ดูดซับน้ำ และยังลดแรงกระแทกได้อย่างดี

2. มีคุณสมบัติในการเก็บเสียง ดูดเสียง กันความร้อน และเก็บความร้อนได้

3. มีน้ำหนักเบา แต่มีความหนาแน่นประมาณ 0.55 – 0.66 g/cm3

4. ไม่ก่อให้เกิดเชื้อไฟ ไม่เป็นตัวนำไฟ

5. มีความคงทนต่อสารเคมี กรดแก่ และเบสแก่

6. อายุการใช้งานที่ยืนนาน

5. ลดการใช้ไม้ ช่วยรักษาสิ่งแวดล้อม

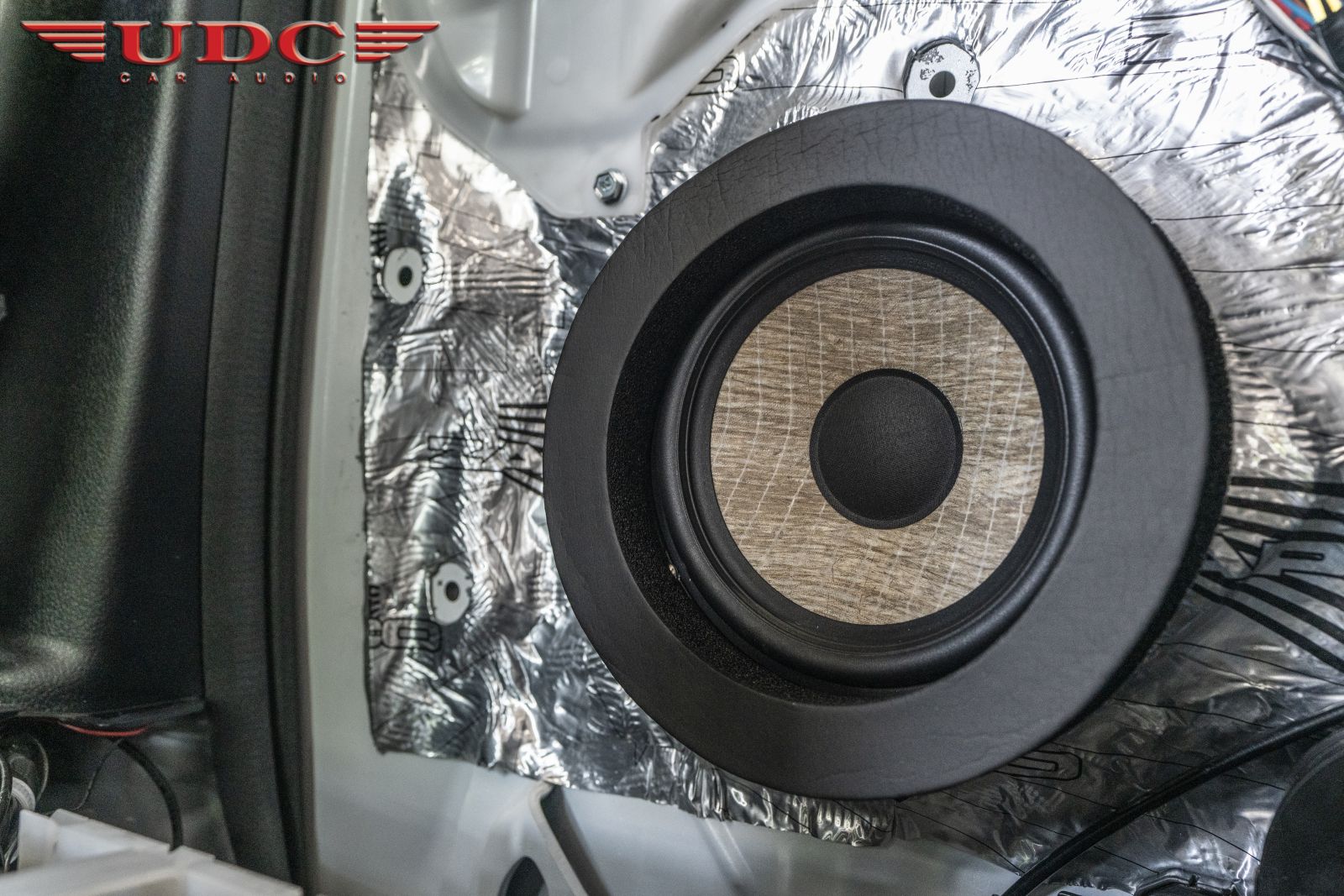

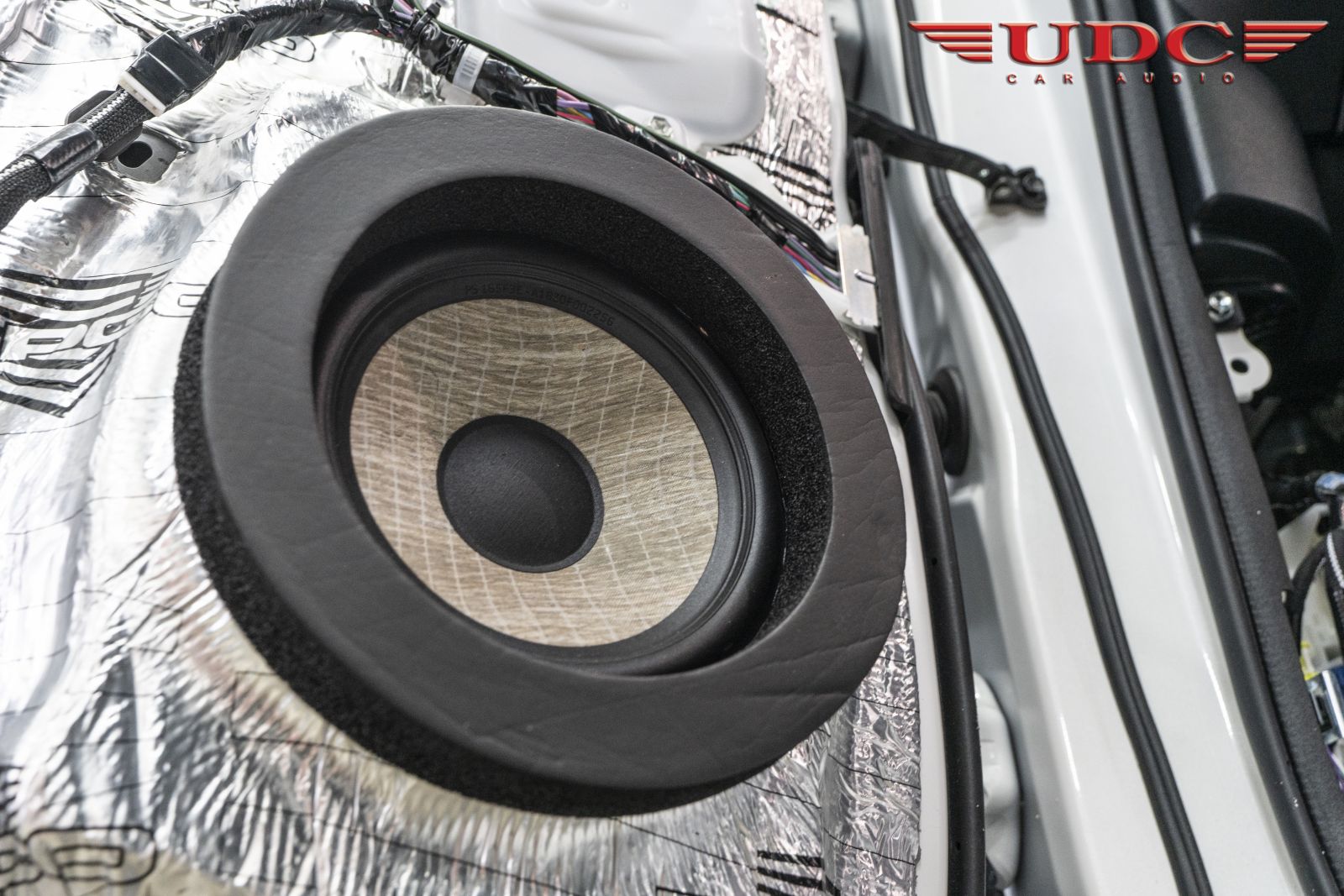

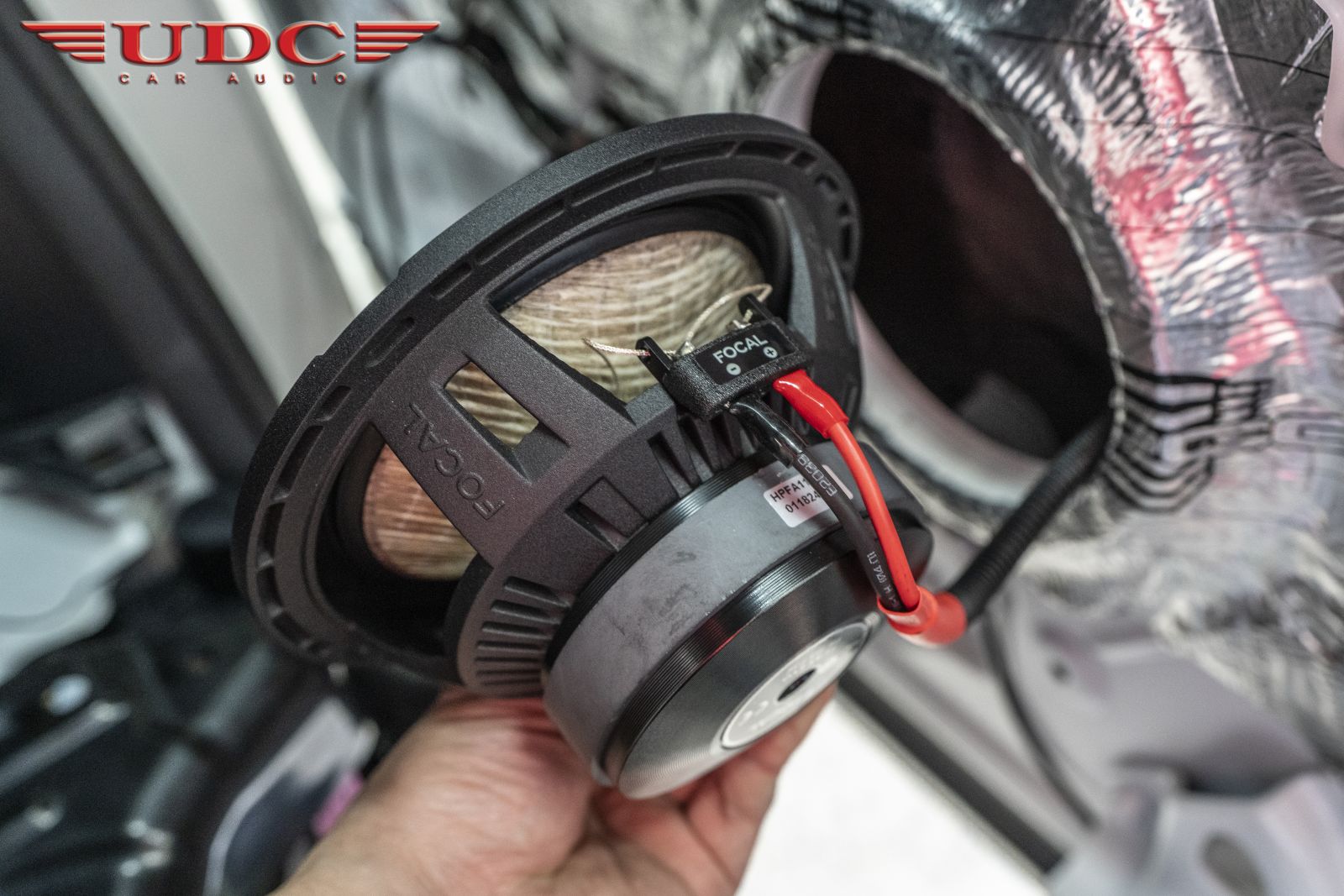

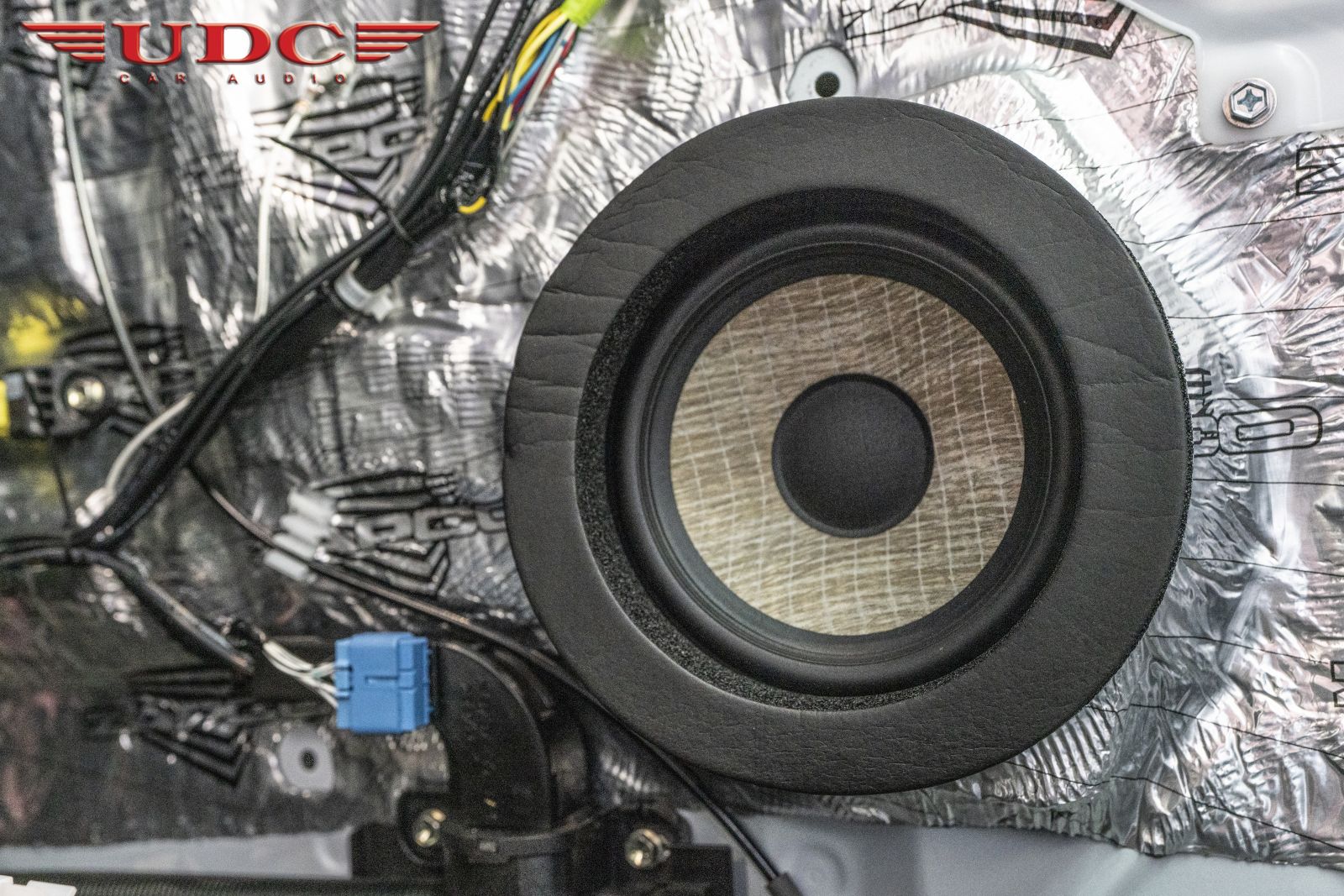

งานติดตั้งลำโพง MIDBASS (6") ของ FOCAL FLAX EVO PS165F3E ของประตูหน้าหลังขวา TOYOTA VELLFIRE
คันนี้มาให้ชมกันต่อนะครับ โดยทำการบัดกรีด้วยตะกั่วเงิน TCHERNOV SFS/AG Super Flux Silver Solder
เข้าที่ขั้วลำโพงและใส่ปลอกหุ้มสายที่ขั้วลำโพงเพื่อป้องกันชุดสายและแยกประเภทสายด้วยสีเพื่อง่ายต่อการซ่อมบำรุง
อีกทั้งยังทำการยึดน็อตที่ลำโพงให้ครบทุกจุด เพื่อให้ได้ความมั่นคงแข็งแรงและความแนบสนิทของลำโพง
และฐานรองลำโพงเพื่อให้ลม ที่ลอดออกมานั้นเกิดขึ้นได้น้อยที่สุด ขั้นตอนเล็กๆน้อยๆที่เราใส่ใจครับ

















แผ่นปรับอคูสติก ป้องกันเสียงสะท้อนและเสียงก้องลอดภายเข้าไปภายในแผงประตู เป็นอีกหนึ่งวัสดุที่ป้องกันเสียงลอดเข้าไป
ในแผงประตูทำให้เกิดเสียงก้อง สะท้อนและแผงประตูสั่น เมื่อเวลาลำโพงขับขึ้นลงทำงาน

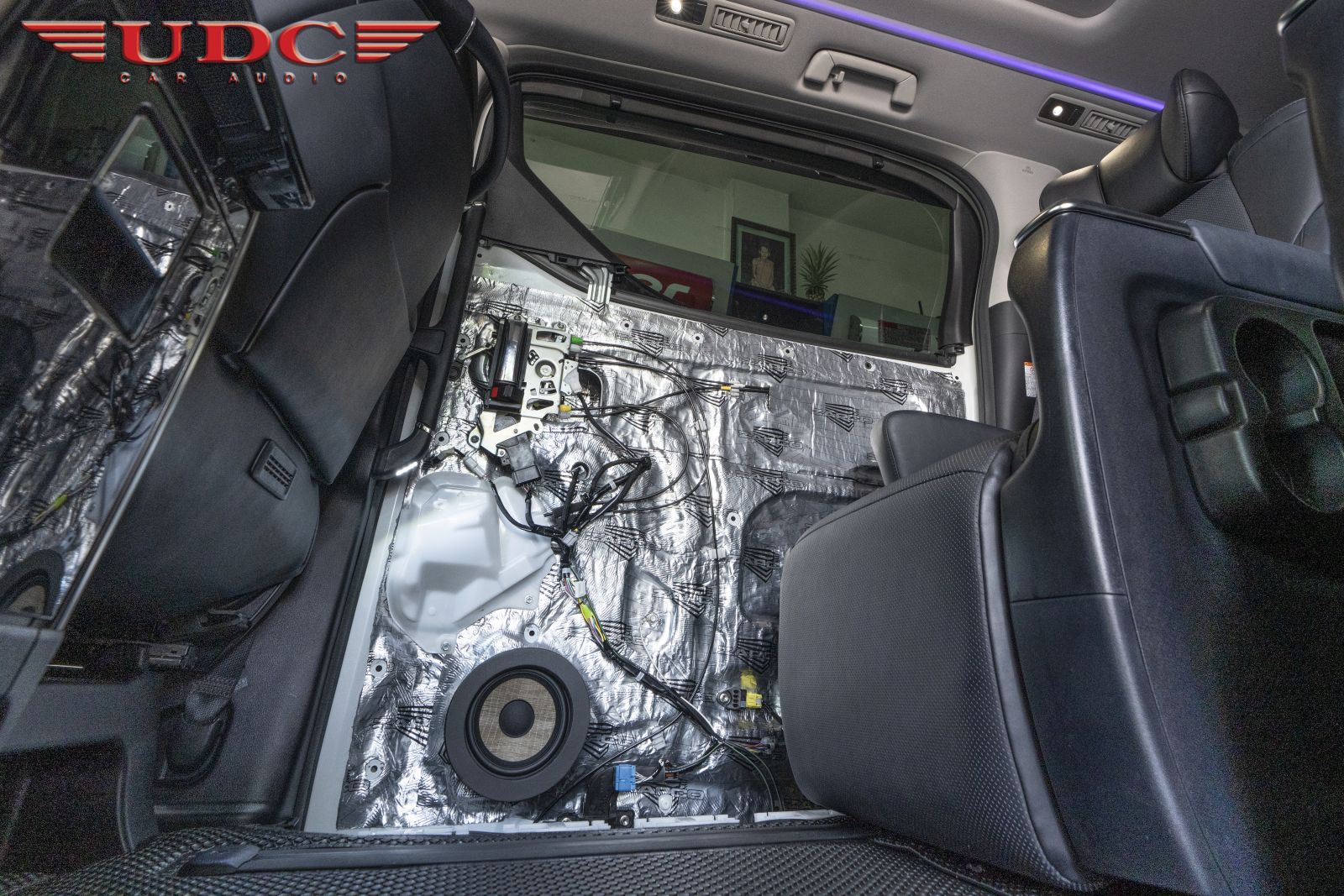

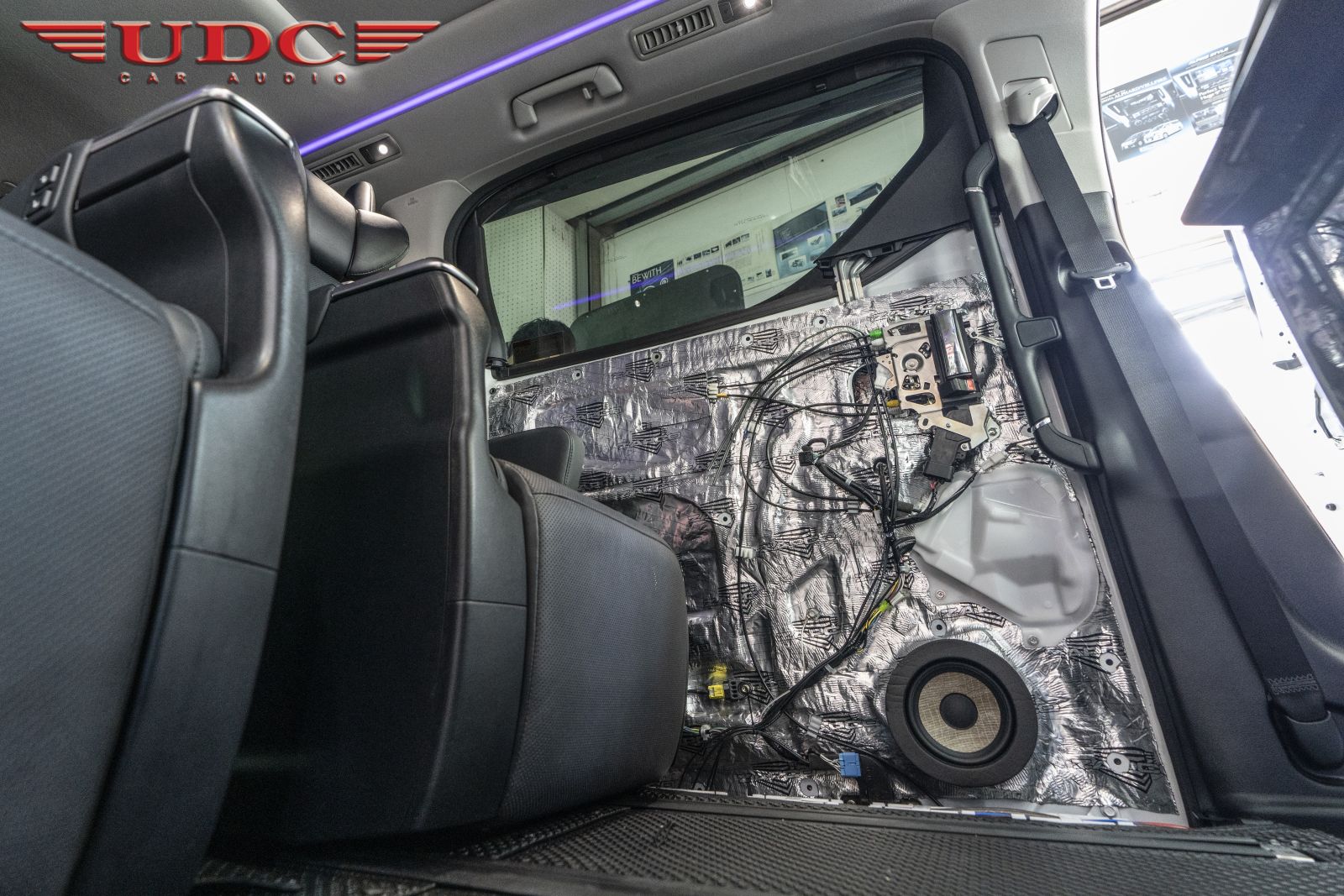

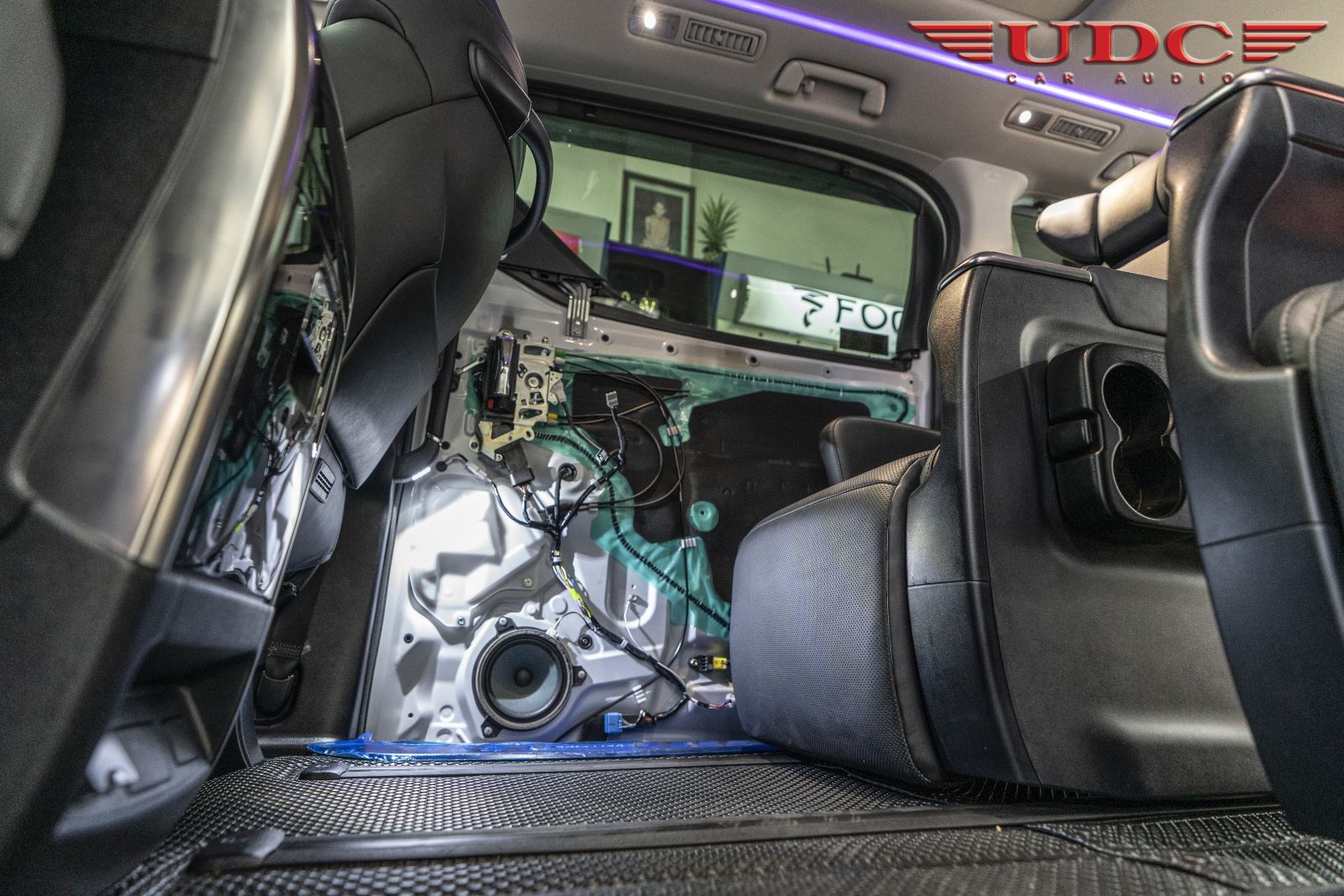

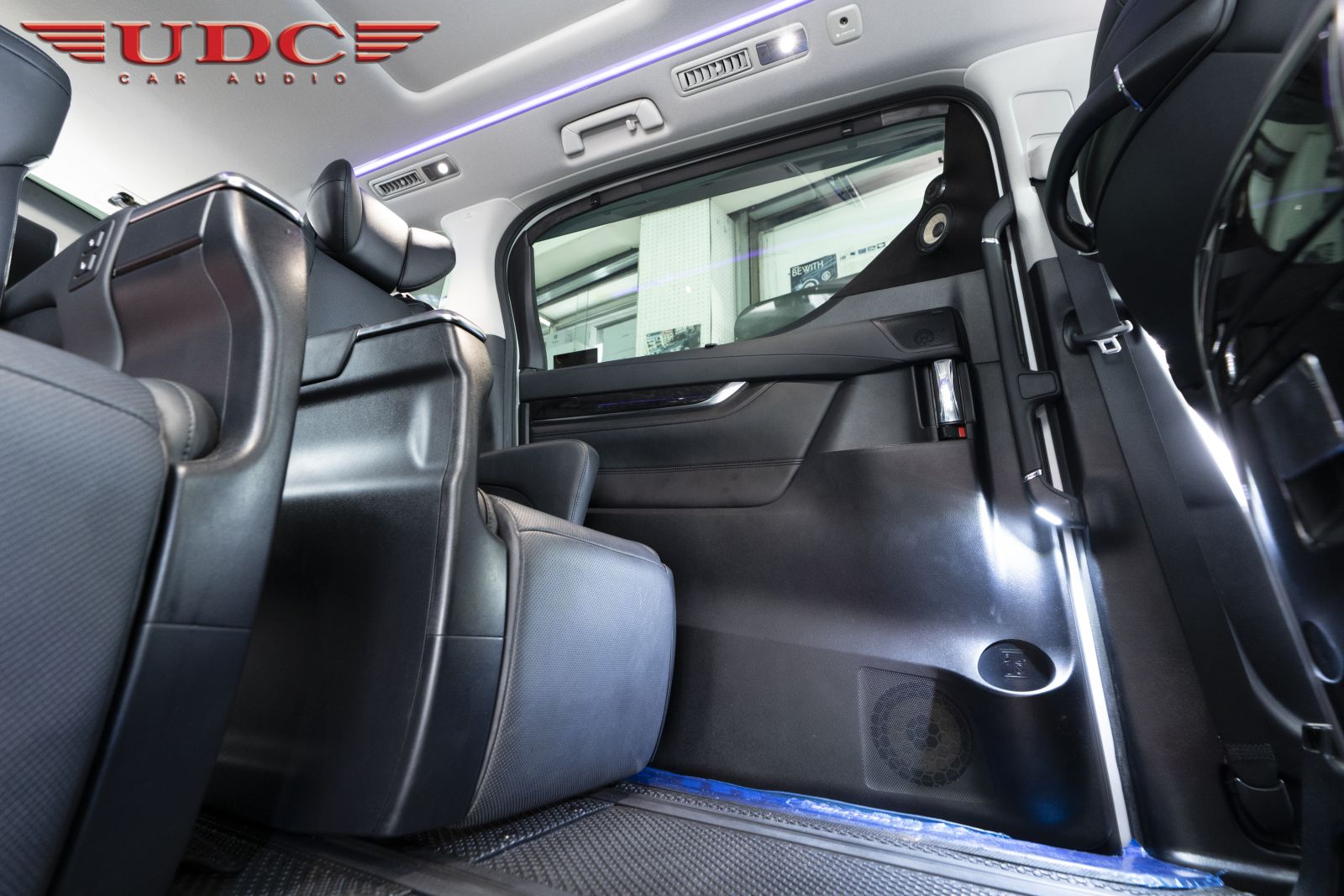

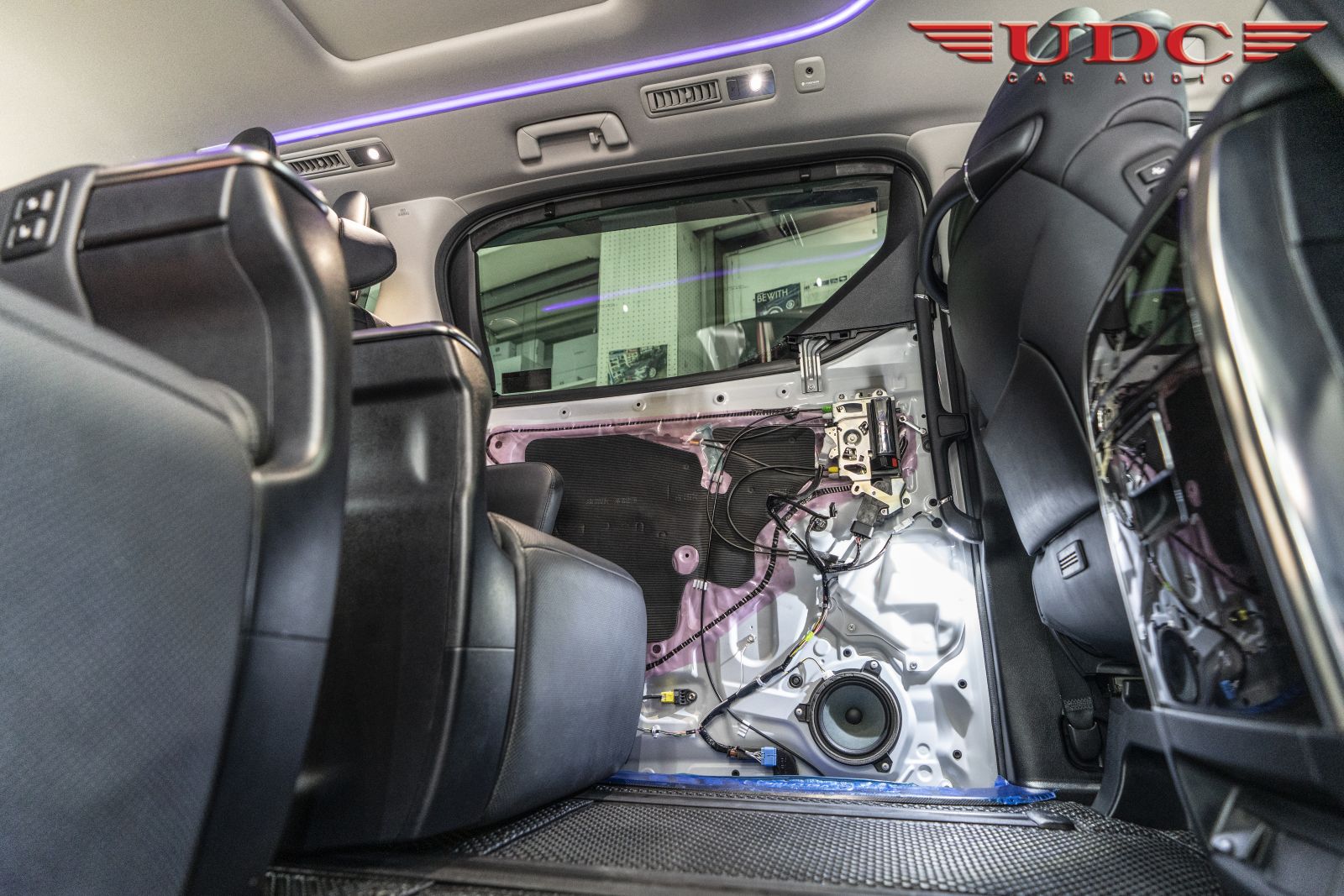

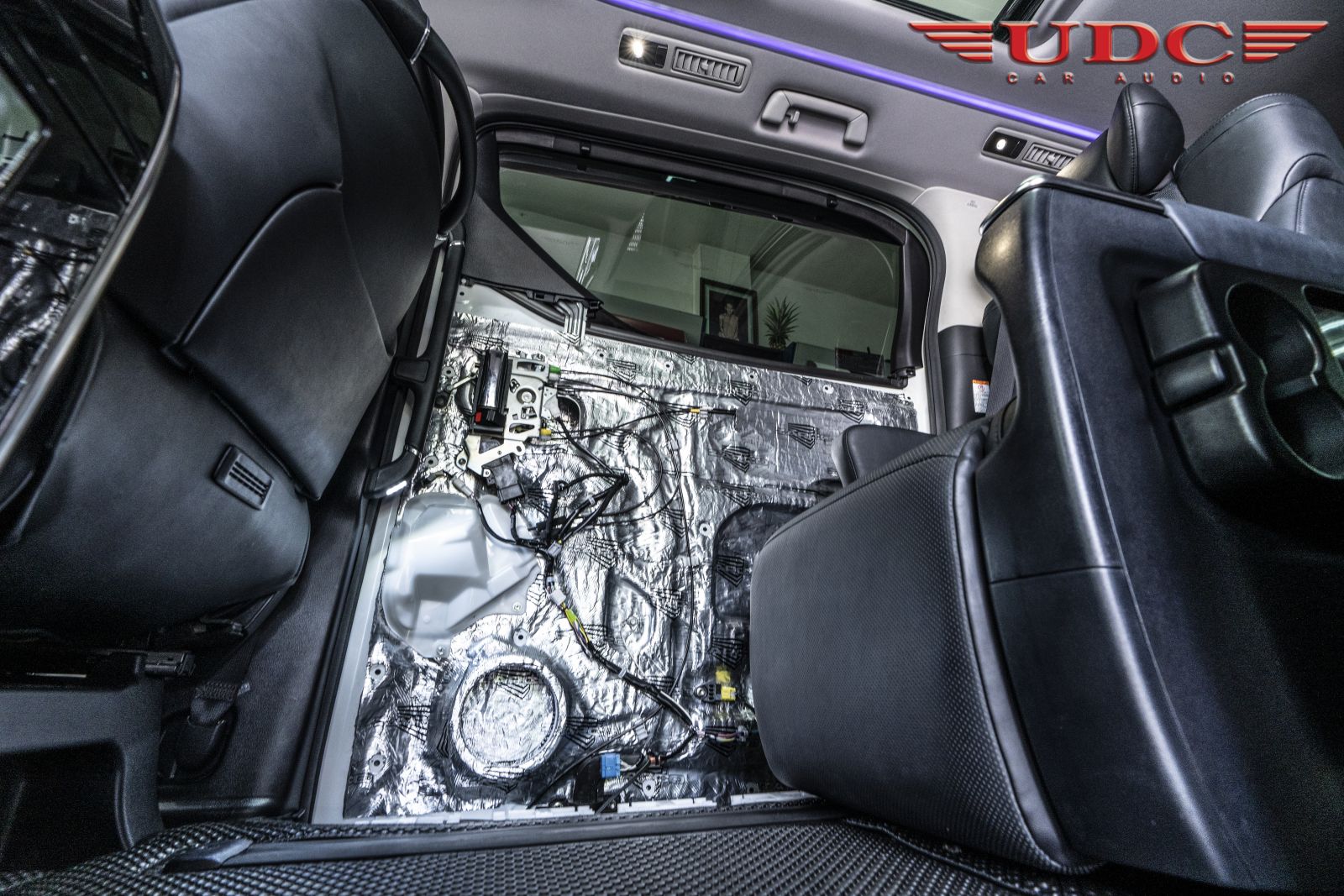

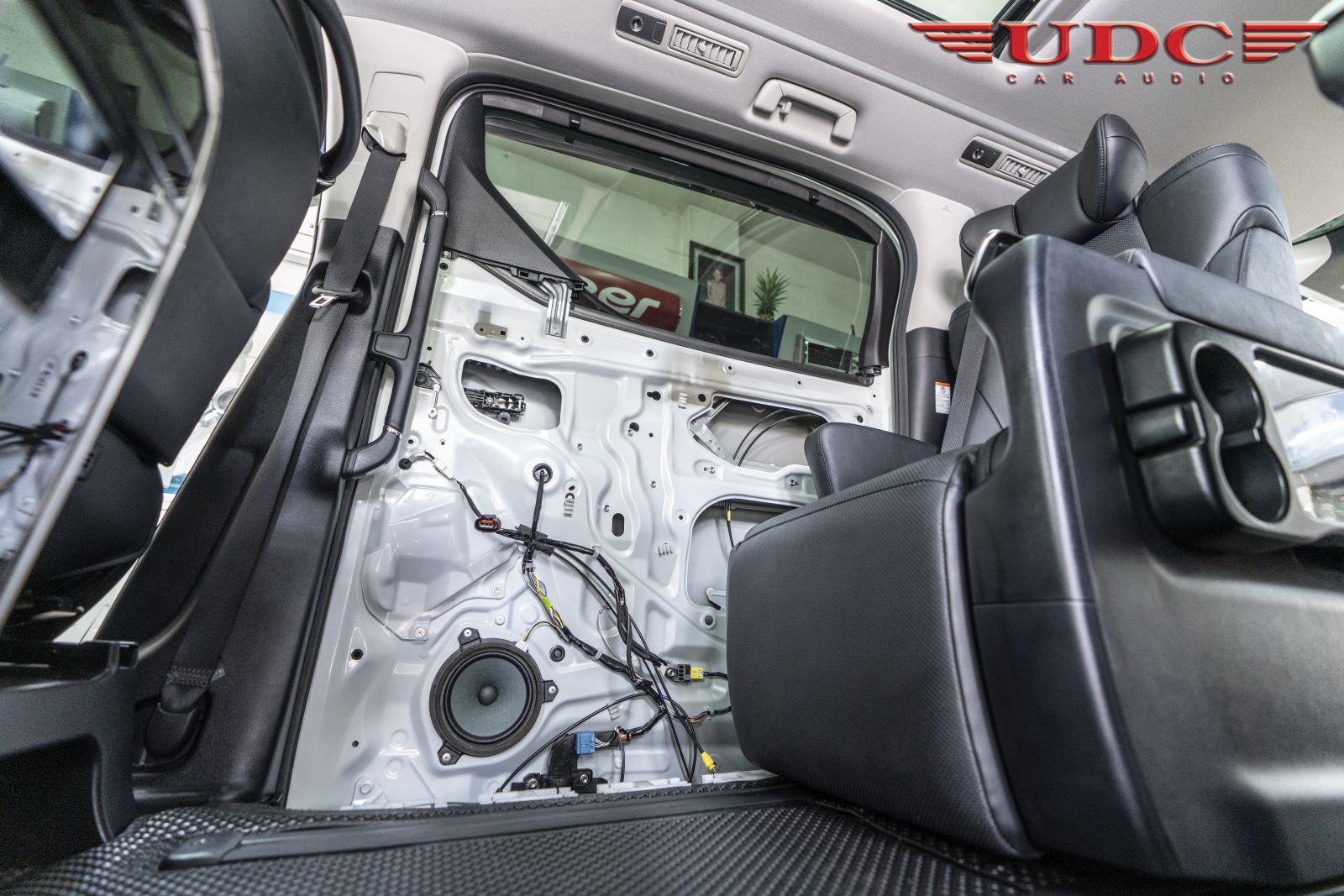

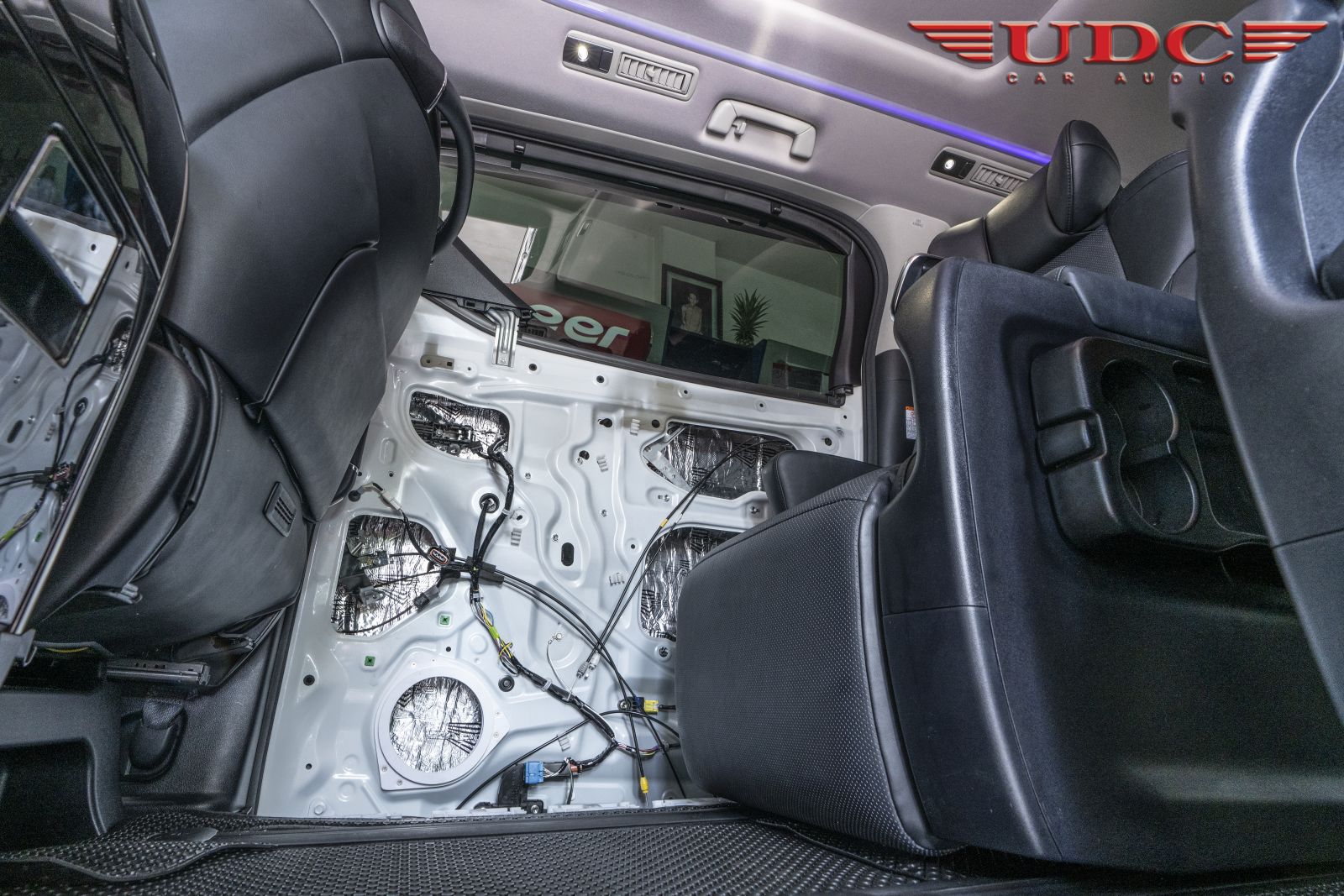

มาต่อกับงานติดตั้ง SOUND DAMPING ที่แผงประตูหลังรถด้านซ้ายกันครับ


สำหรับงาน Damp ที่แผงประตูหลังซ้ายของ TOYOTA VELLFIRE คันนี้ ด้วยแผ่น Damp ZAPCO ที่ Damp


ทั้งด้านในและด้านนอก ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp


แนบสนิทจนขึ้นเป็นโครงสร้างเหล็กของตัวรถ และในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น


ทำให้สามารถ ลดเสียงรบกวนต่างๆ ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆ ของเสียงเพลงในรถมากขึ้น











ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp ให้แนบสนิทจนขึ้นเป็นโครงสร้างเหล็ก

ของตัวรถ โดยในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น ทำให้สามารถ ลดเสียงรบกวนต่างๆ

ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆของเสียงเพลงในรถมากขึ้น และยังสามารถ ลดความร้อนภายใน

ห้องโดยสาร เพิ่มความสุขขณะทำการขับขี่และการได้ยินคลื่นความถี่ต่างๆได้ดีมากขึ้น พร้อมกับเทคนิคเฉพาะในงาน DAMP

จากทางเราครับ









ฐานรองลำโพง ZENISS ZClu6 อีกหนึ่งอุปกรณ์ที่เราเน้นเป็นพิเศษลำหรับฐานรองลำโพง แบบกันน้ำกันเชื้อรา ไม่ติดไฟ

และซับเสียง ทั้งยังมีน้ำหนักเบาและไม่บวมน้ำ ติดตั้งเข้า กับช่องยึดน็อตเดิมของตัวรถ ไม่มีการเจาะตัวรถใหม่ทั้งสิ้นครับ

โดยข้อดีของฐานรองลำโพง ZENISS ZClu6 จะมีดังนี้ครับ



1. มีคุณสมบัติกันความชื้น กันเชื้อรา ไม่ดูดซับน้ำ และยังลดแรงกระแทกได้อย่างดี

2. มีคุณสมบัติในการเก็บเสียง ดูดเสียง กันความร้อน และเก็บความร้อนได้

3. มีน้ำหนักเบา แต่มีความหนาแน่นประมาณ 0.55 – 0.66 g/cm3

4. ไม่ก่อให้เกิดเชื้อไฟ ไม่เป็นตัวนำไฟ

5. มีความคงทนต่อสารเคมี กรดแก่ และเบสแก่

6. อายุการใช้งานที่ยืนนาน

5. ลดการใช้ไม้ ช่วยรักษาสิ่งแวดล้อม

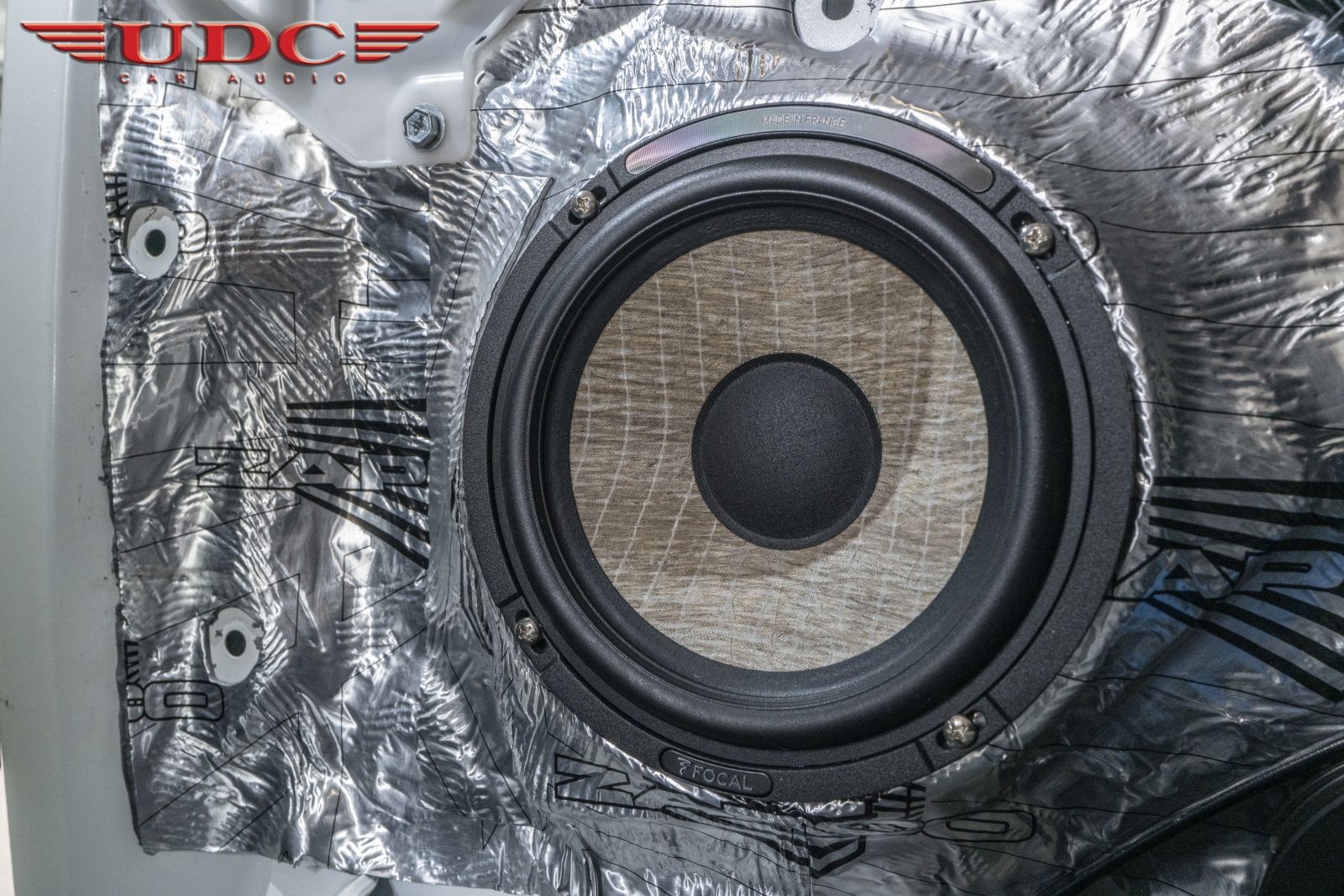

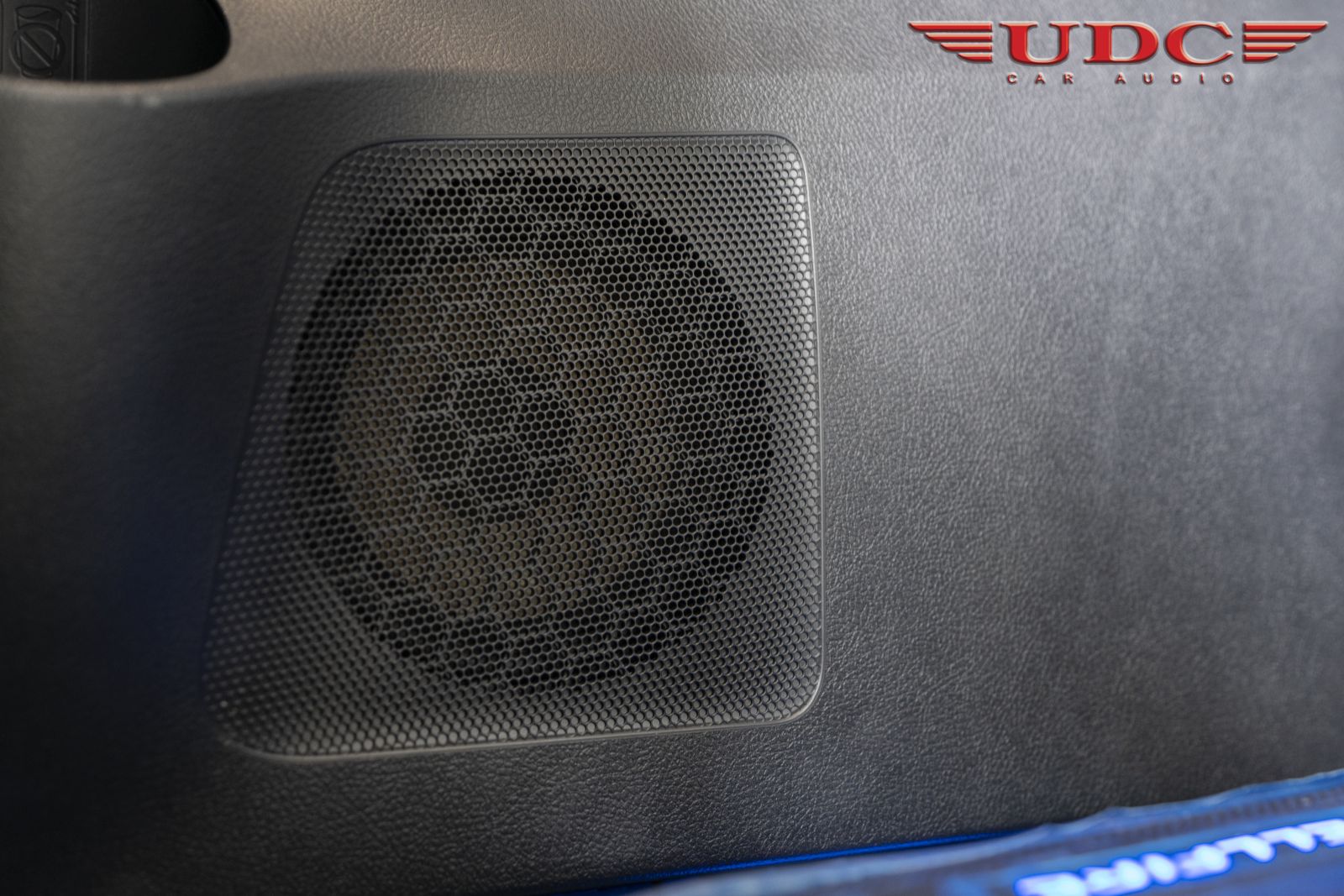

งานติดตั้งลำโพง MIDBASS (6") ของ FOCAL FLAX EVO PS165F3E ของประตูหน้าหลังซ้าย TOYOTA VELLFIRE

คันนี้มาให้ชมกันต่อนะครับ โดยทำการบัดกรีด้วยตะกั่วเงิน TCHERNOV SFS/AG Super Flux Silver Solder

เข้าที่ขั้วลำโพงและใส่ปลอกหุ้มสายที่ขั้วลำโพงเพื่อป้องกันชุดสายและแยกประเภทสายด้วยสีเพื่อง่ายต่อการซ่อมบำรุง

อีกทั้งยังทำการยึดน็อตที่ลำโพงให้ครบทุกจุด เพื่อให้ได้ความมั่นคงแข็งแรงและความแนบสนิทของลำโพง

และฐานรองลำโพงเพื่อให้ลม ที่ลอดออกมานั้นเกิดขึ้นได้น้อยที่สุด ขั้นตอนเล็กๆน้อยๆที่เราใส่ใจครับ














แผ่นปรับอคูสติก ป้องกันเสียงสะท้อนและเสียงก้องลอดภายเข้าไปภายในแผงประตู เป็นอีกหนึ่งวัสดุที่ป้องกันเสียงลอดเข้าไป

ในแผงประตูทำให้เกิดเสียงก้อง สะท้อนและแผงประตูสั่น เมื่อเวลาลำโพงขับขึ้นลงทำงาน

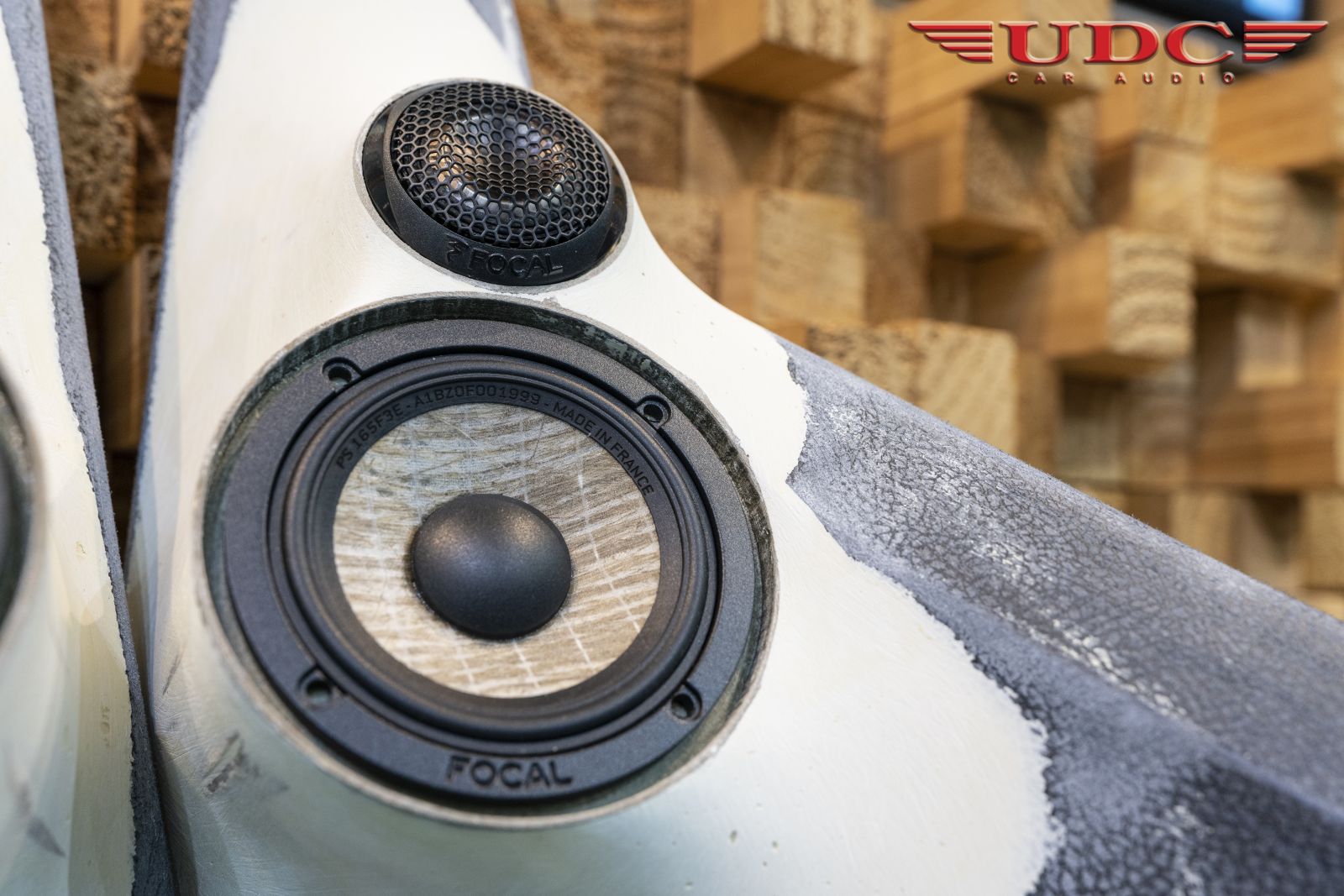

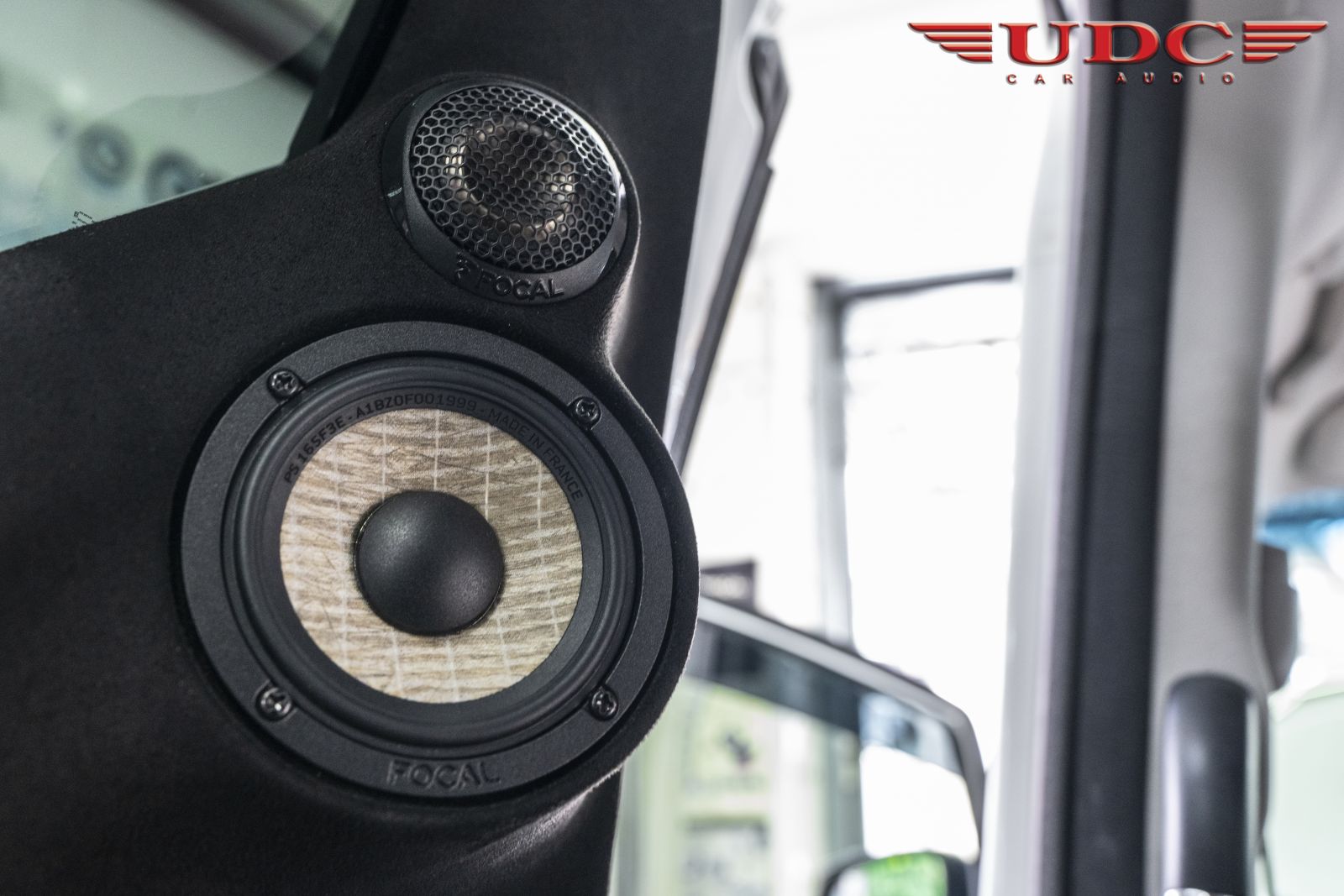

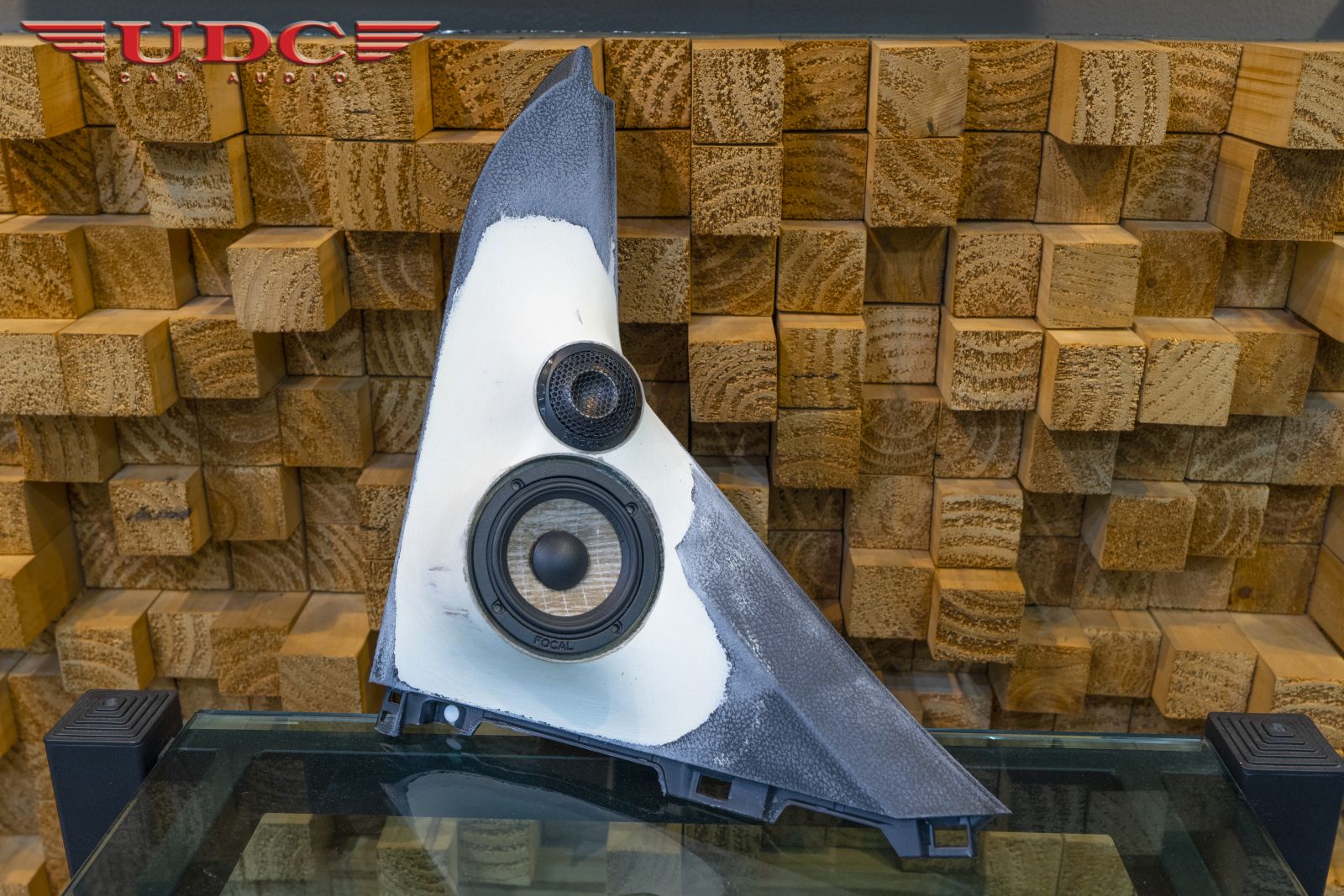

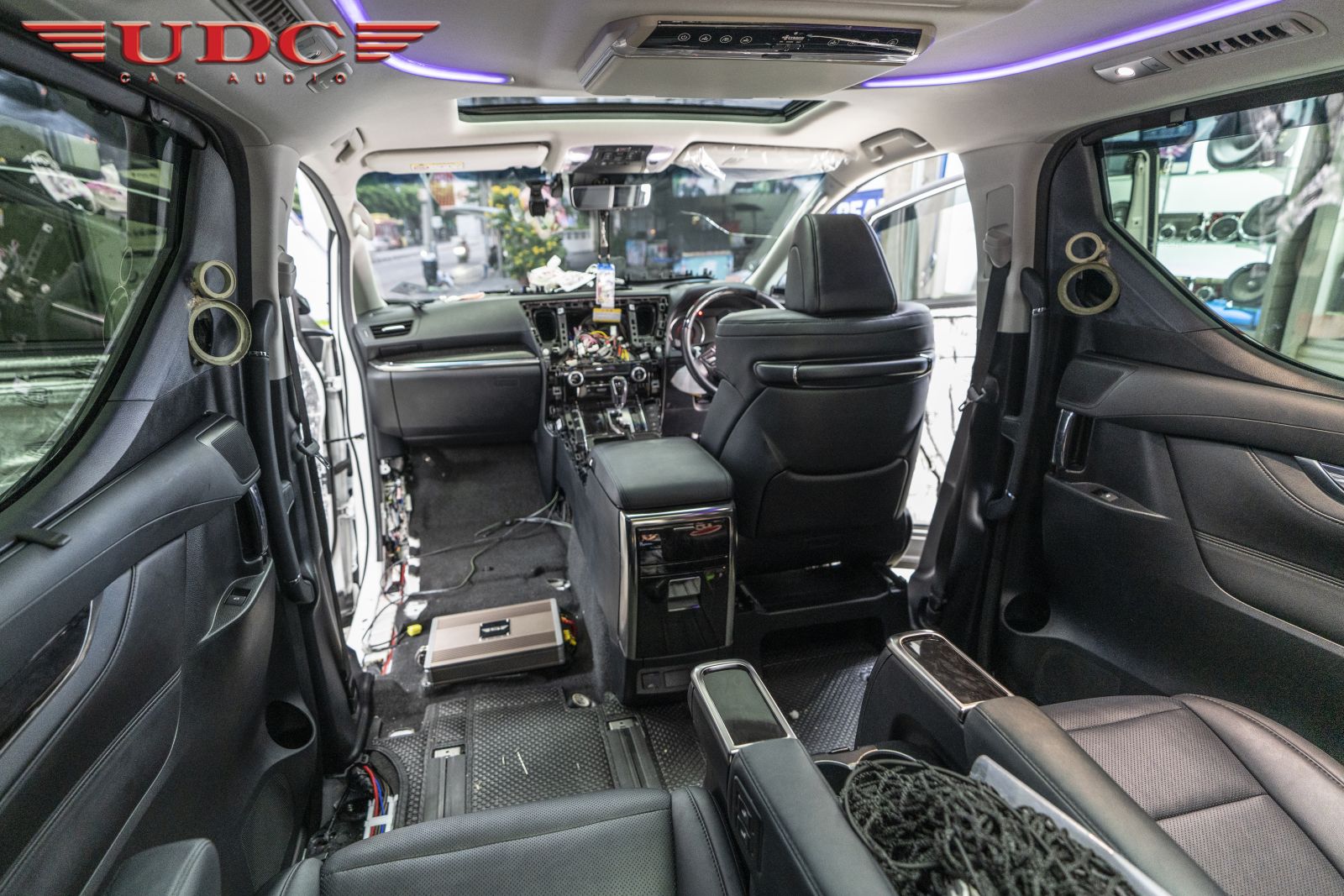

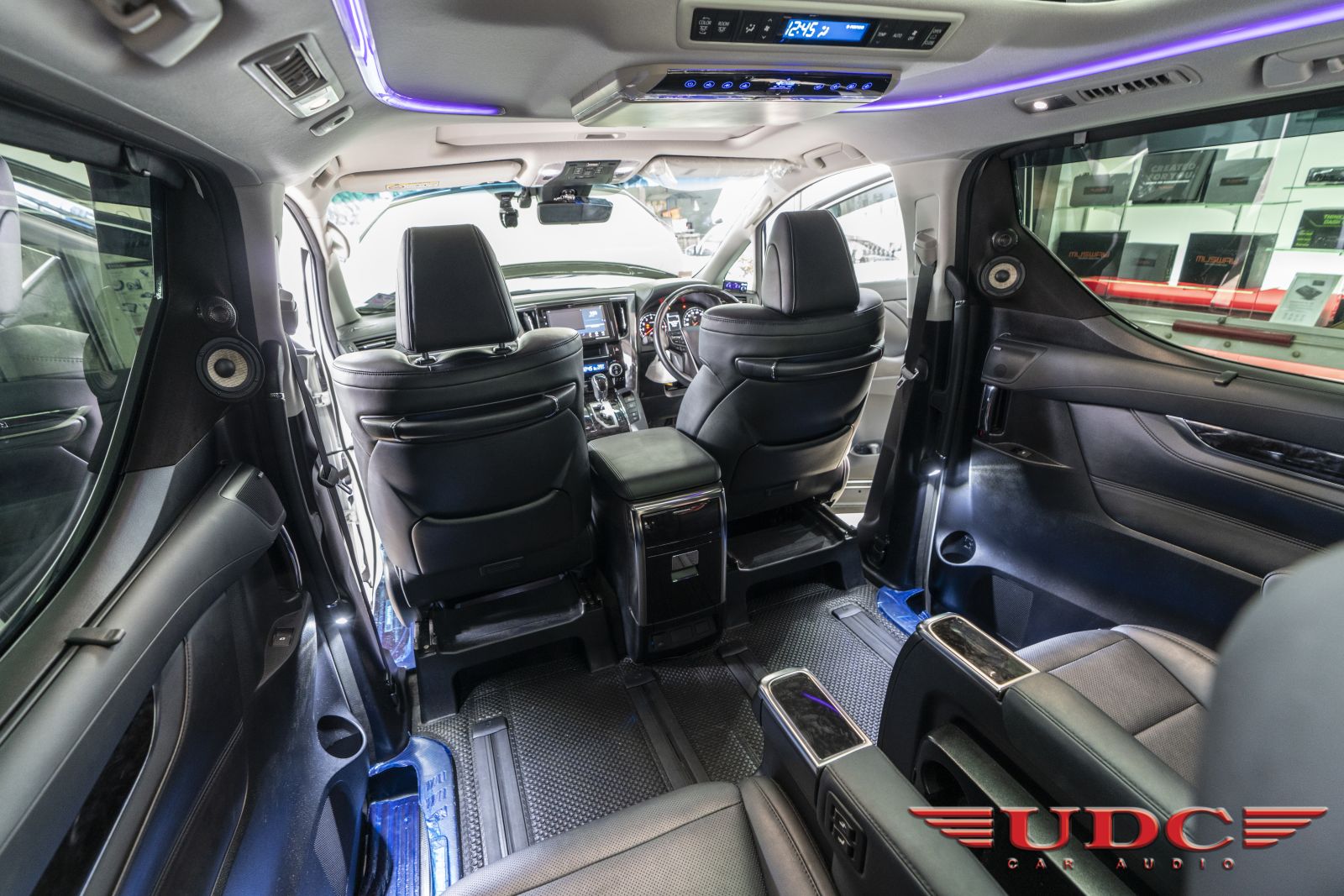

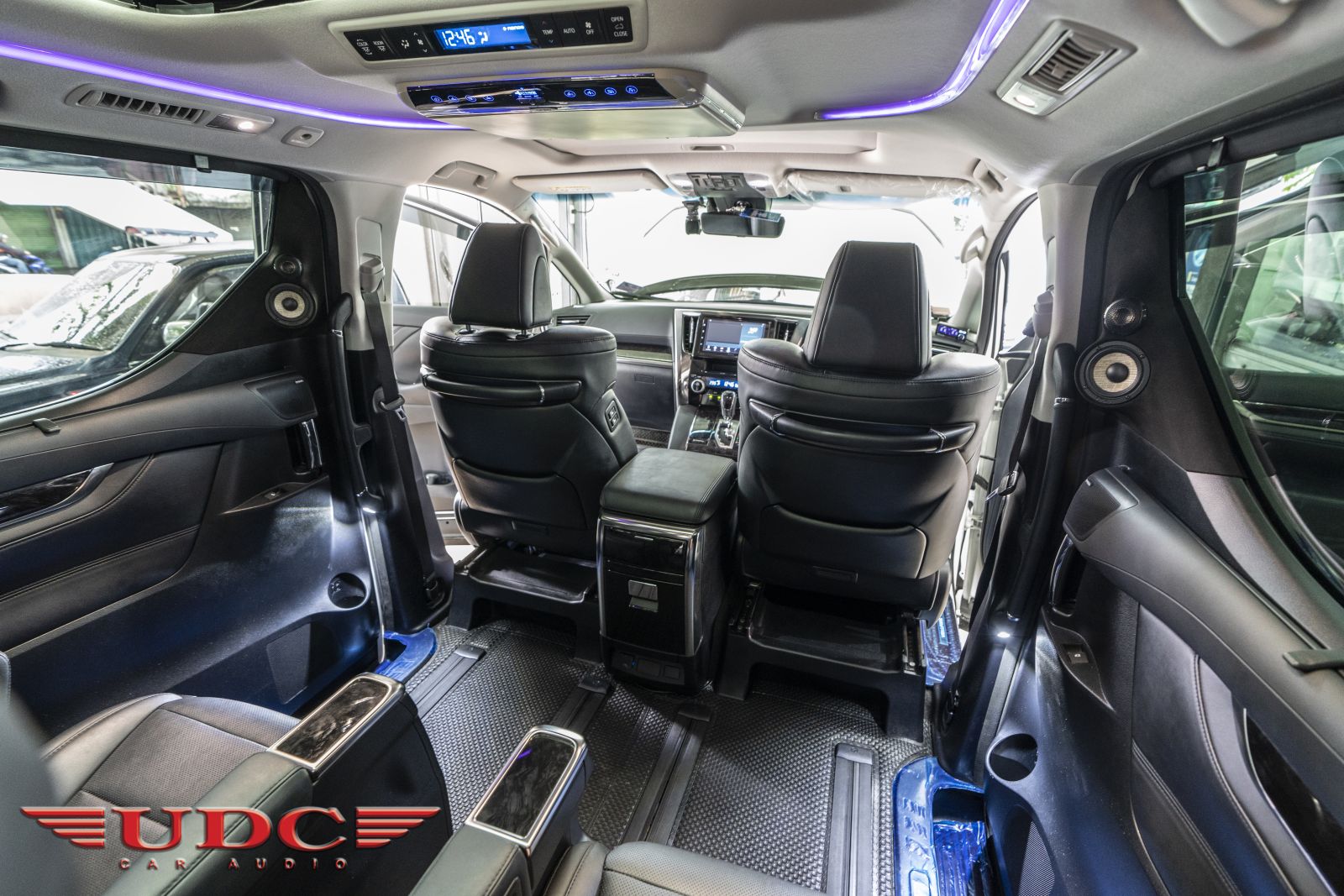

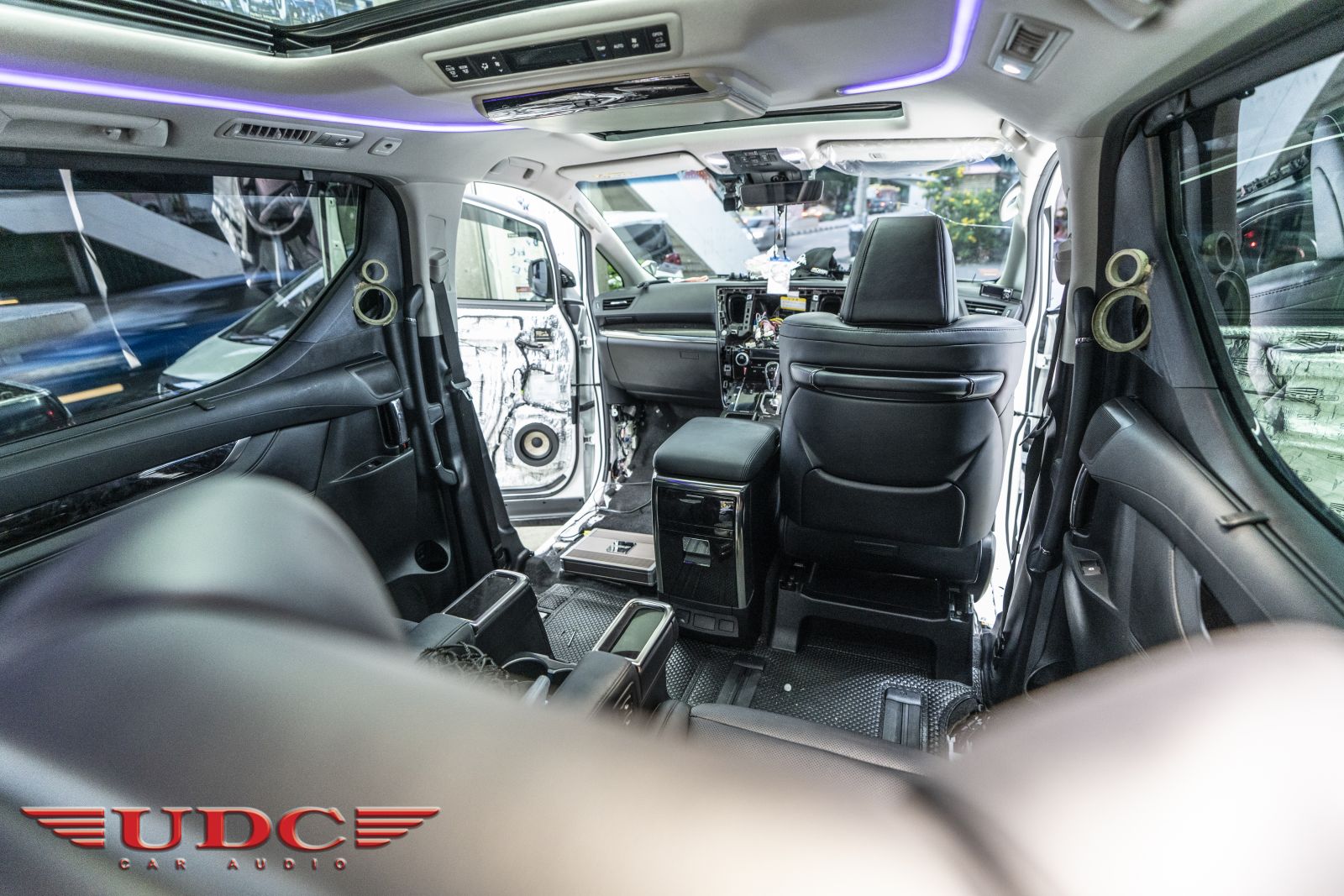

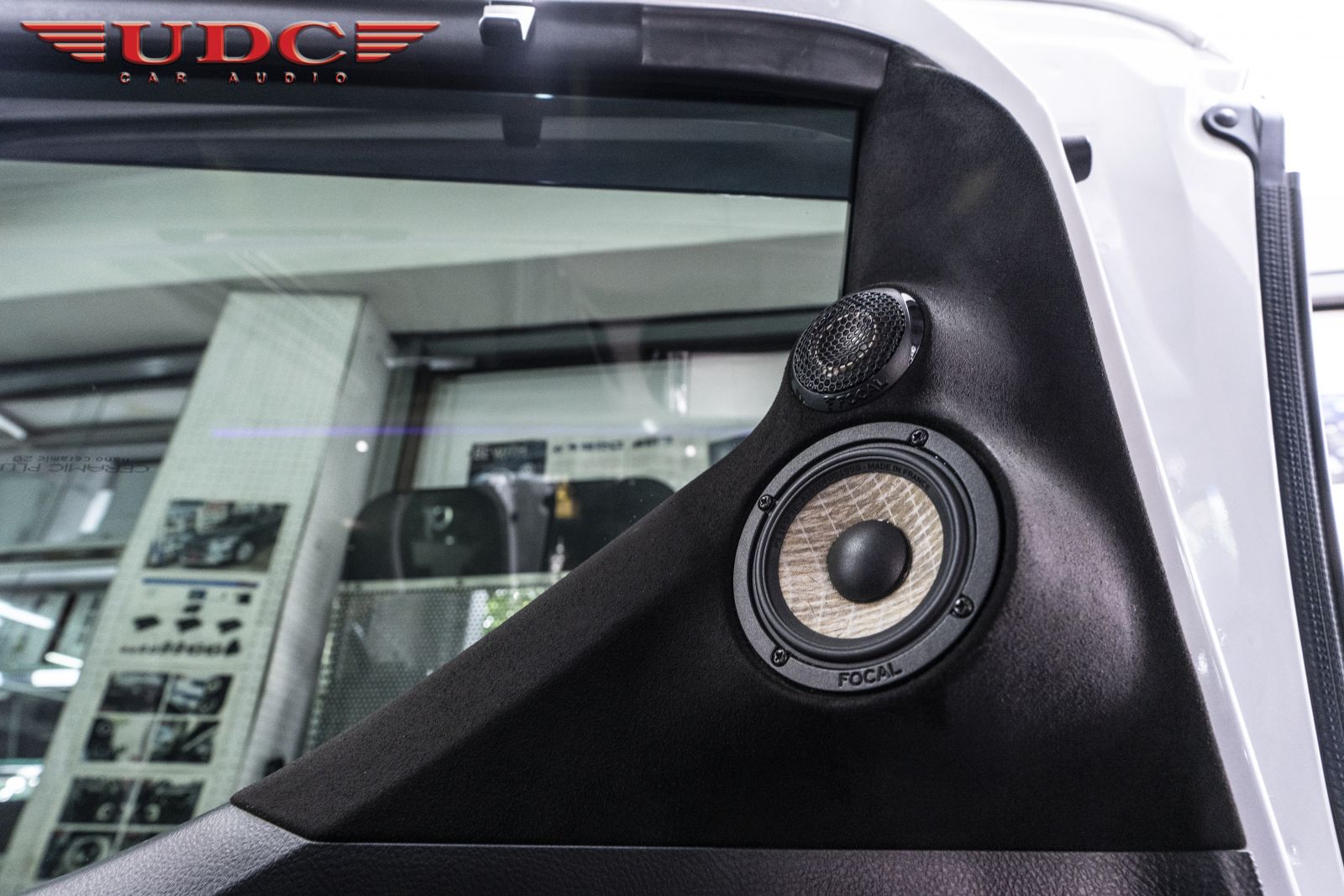

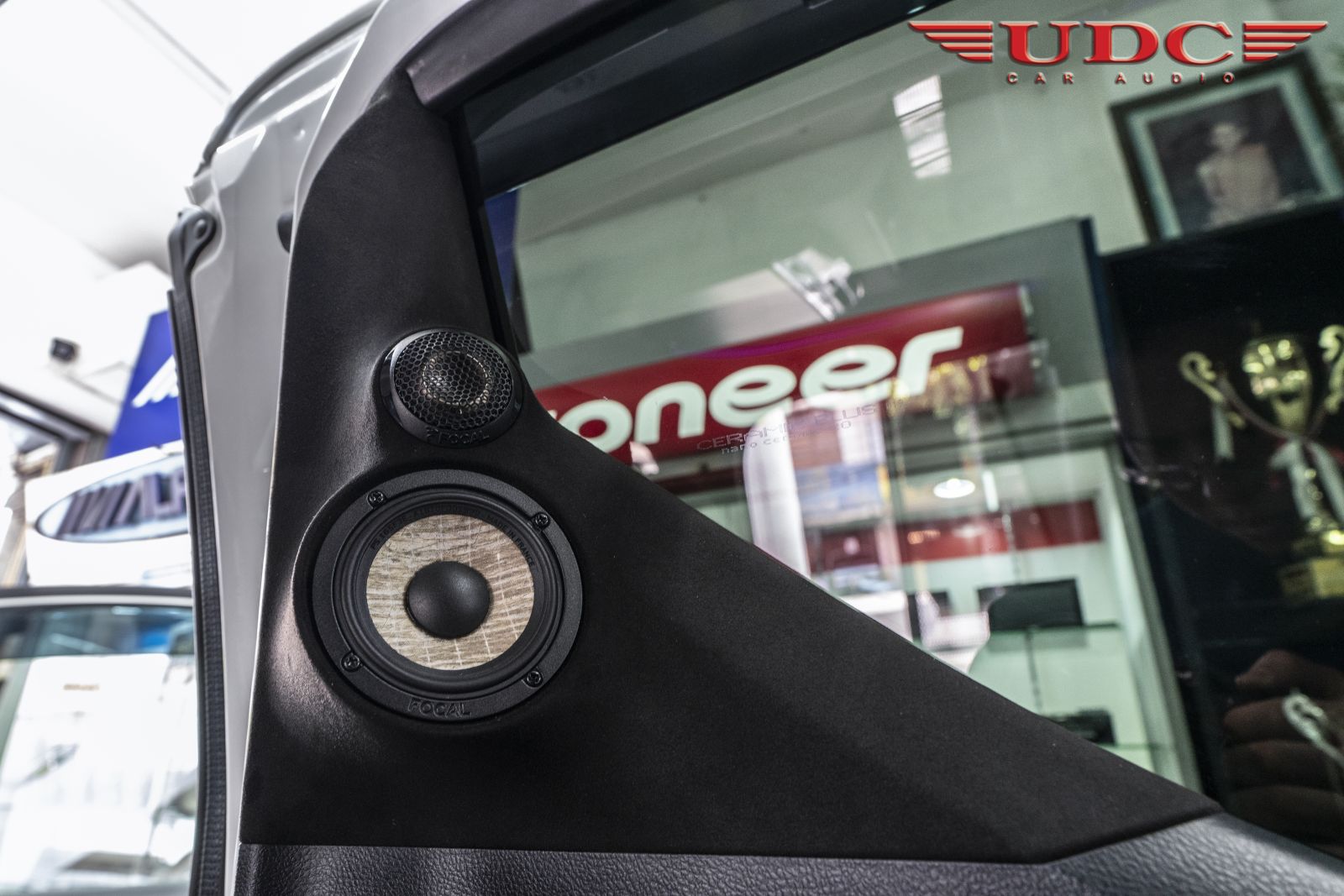

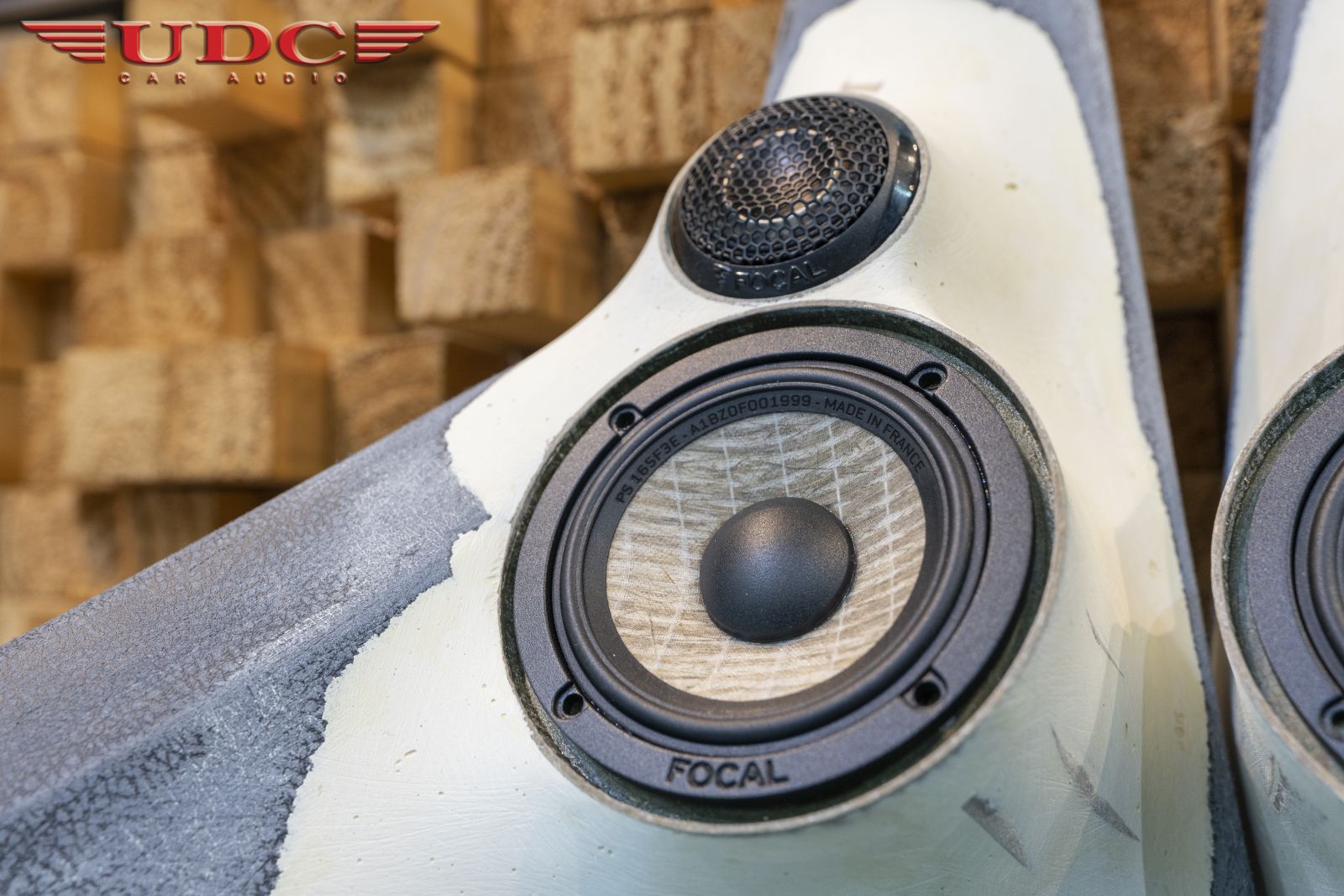

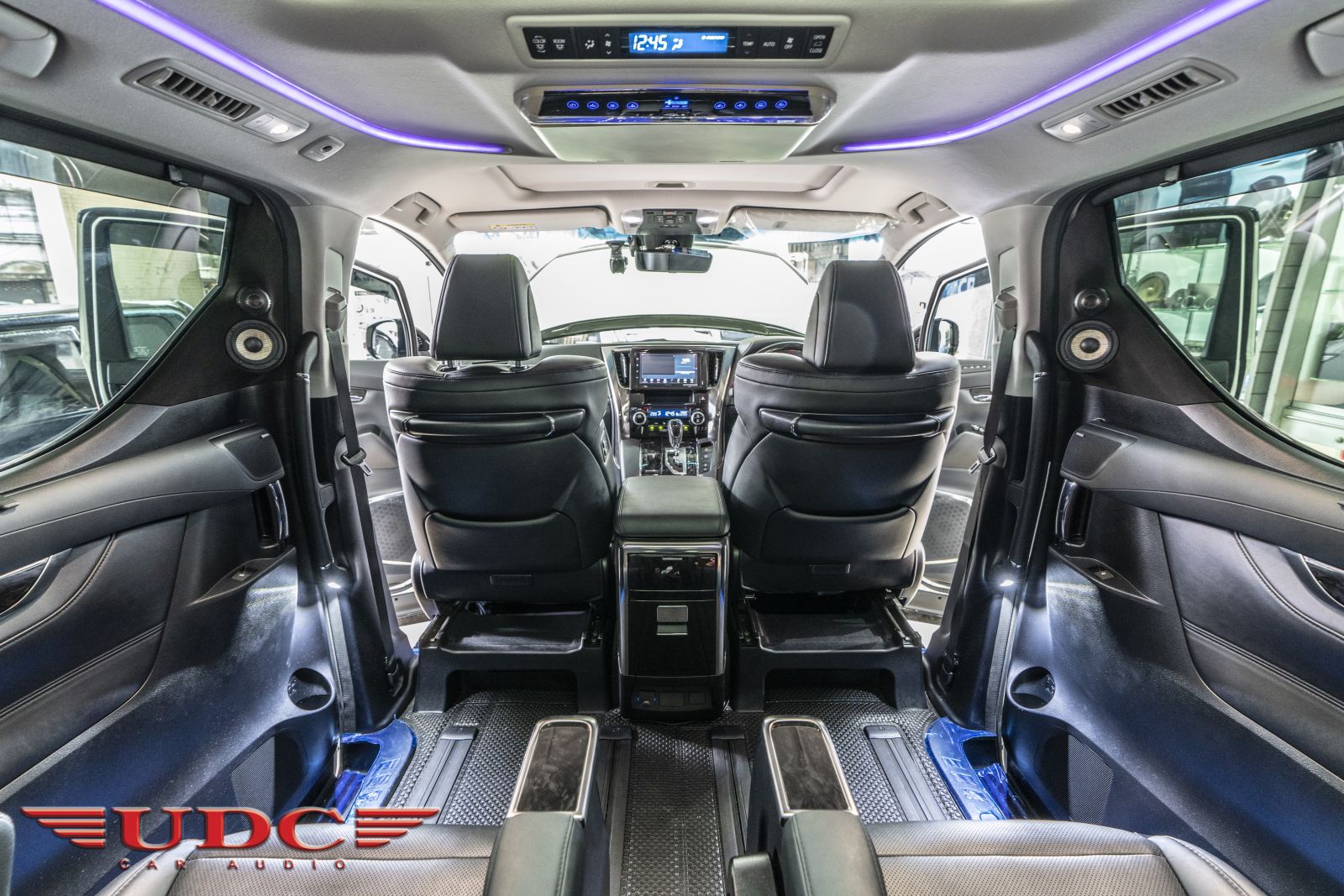

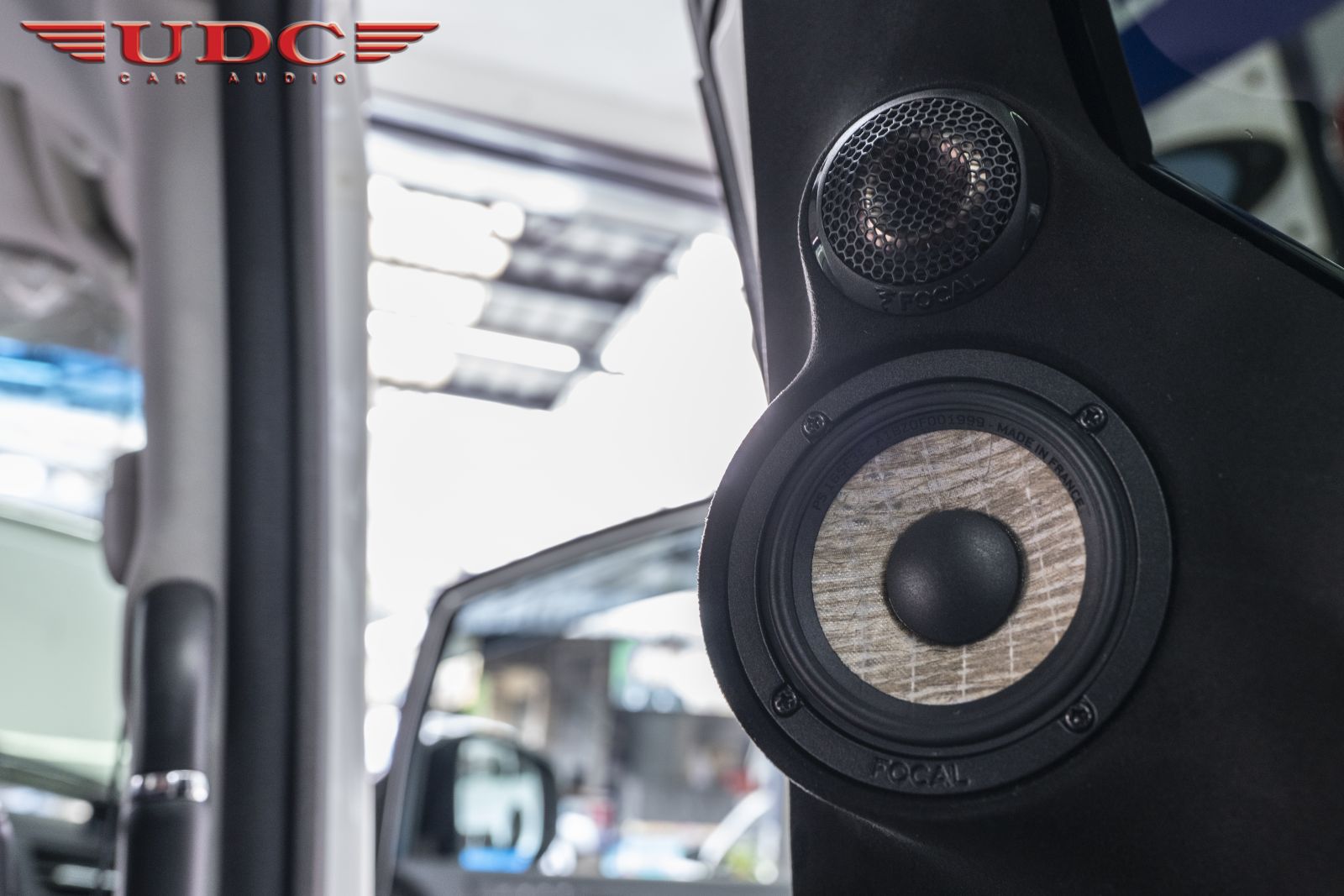

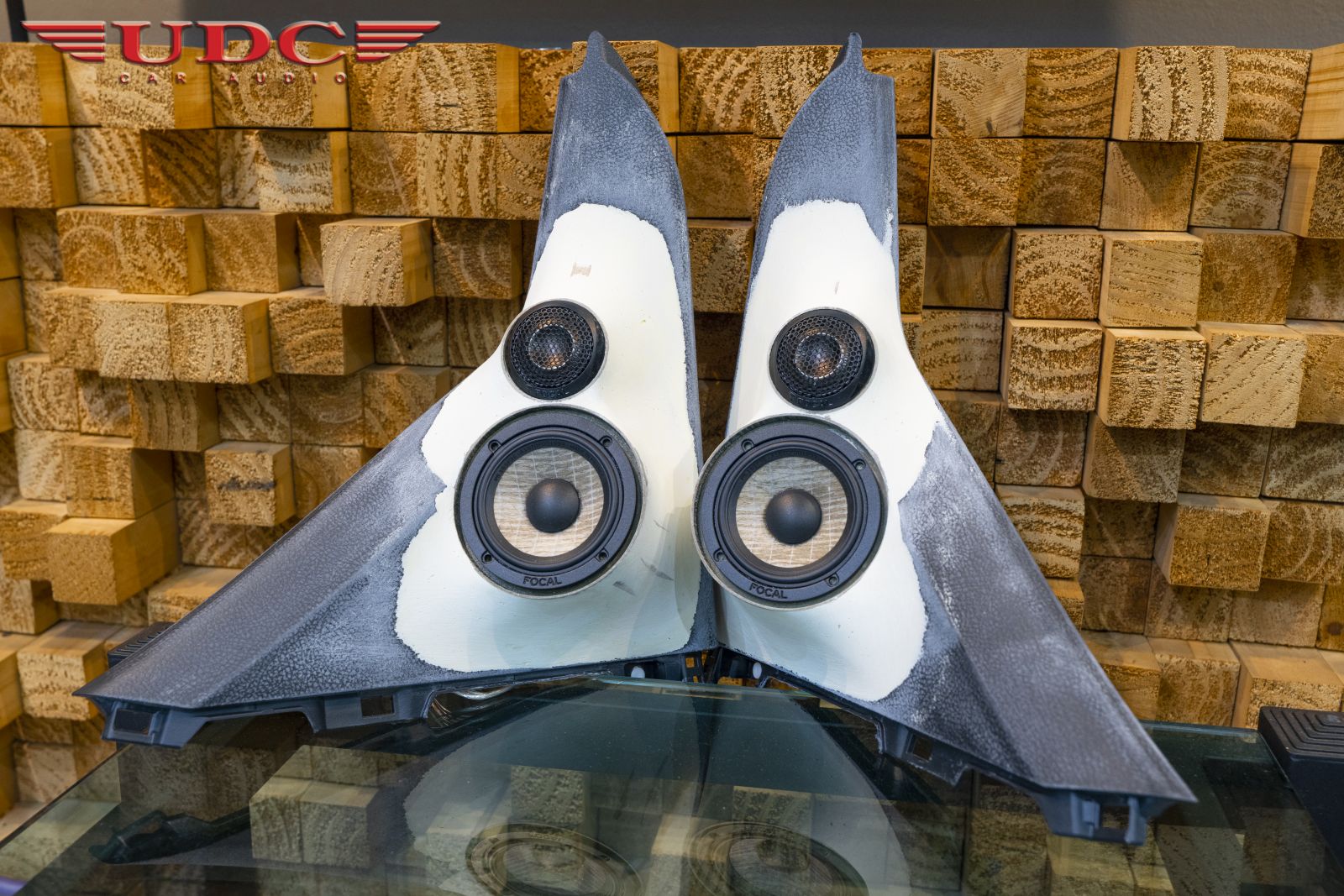

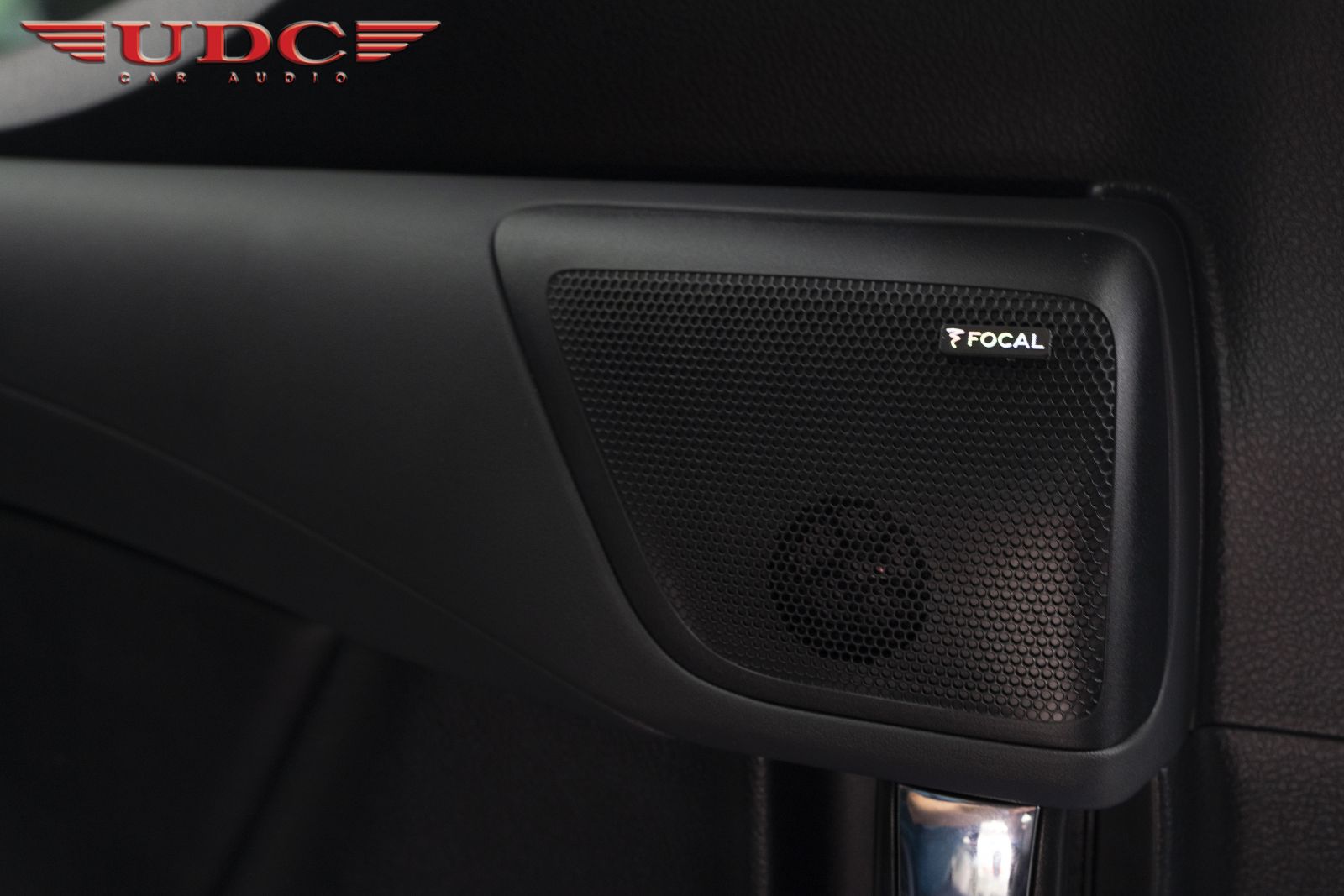

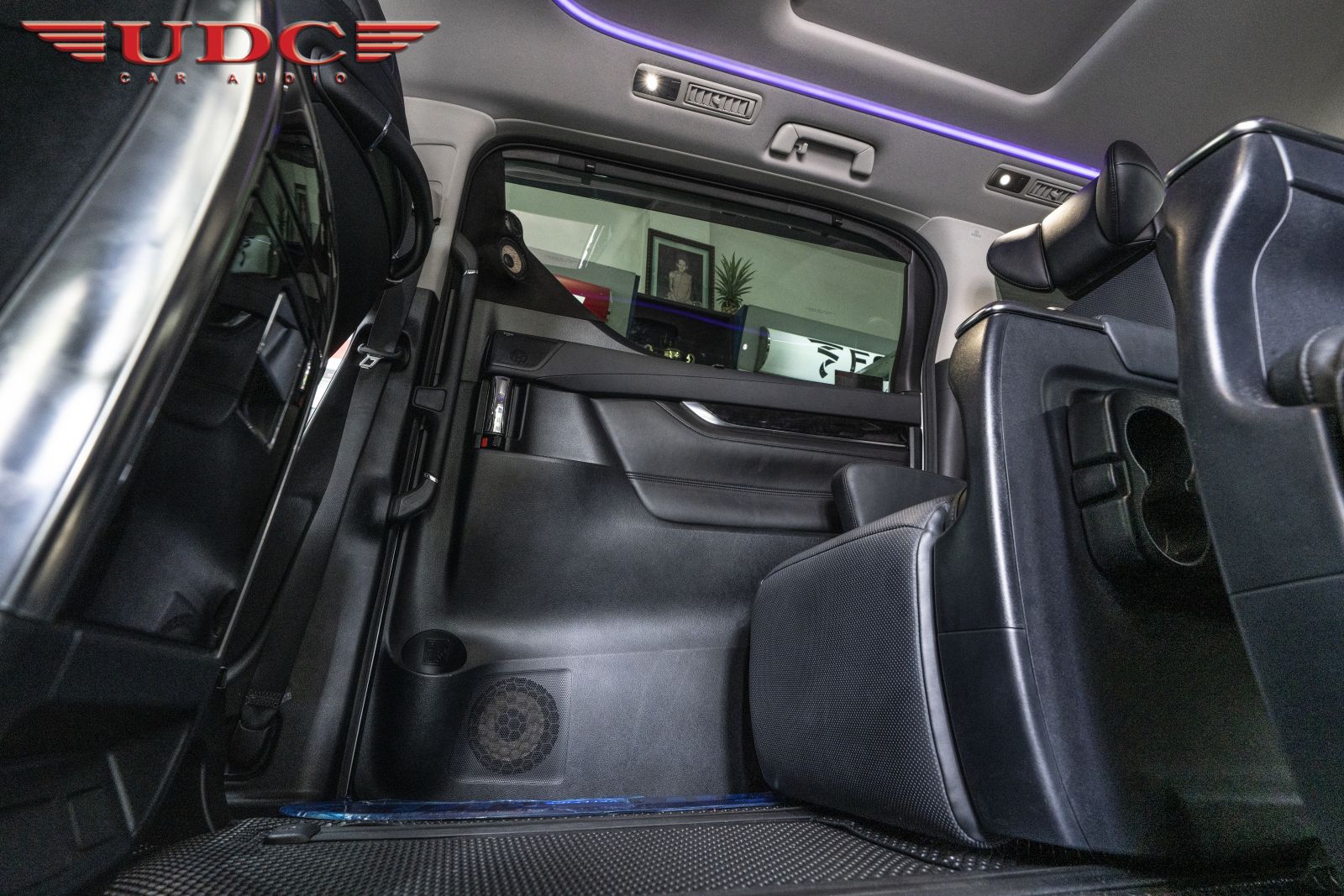

งานขึ้นรูปเสา B-Pillar 3 Way แบบ Made By Order ติดตั้งลำโพง TWEETER และ MIDRANGE ของลำโพง

FOCAL EXPERT PS165F3 ในตำแหน่งประตูบานเลื่อนของรถ TOYOTA VELLFIRE โดยฐานรองลำโพงนั้นทางร้าน

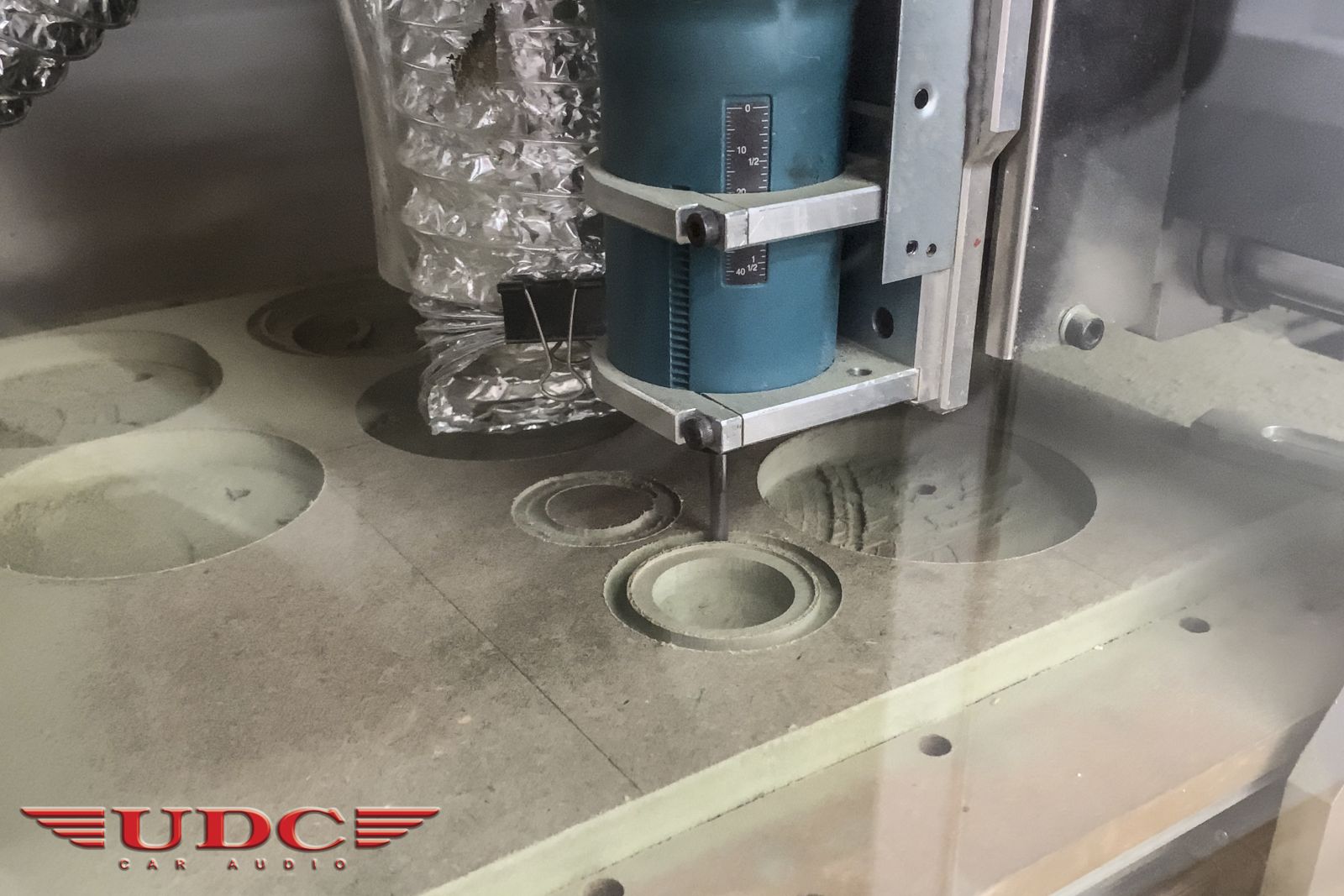

เราขึ้นรูปจากเครื่อง CNC ทำให้งานทุกชิ้นนั้นมีขนาดที่เล็ก และมีขนาดเท่ากันทุกชิ้น ทำให้ชิ้นงานทั้งซ้ายและขวา

มีขนาดเท่ากัน พร้อม หุ้มชิ้นงานเป็นอคันทร่าสีดำ เก็บงานเข้ารูป ยึดติดตั้งเข้าที่เสา B-Pillar แน่นหนาแข็งแรง และ

ด้วยเทคนิคการตั้งเสาจากทาง UDC CAR AUDIO ที่เราใส่ใจและพิถีพิถันทุกขั้นตอนในงานติดตั้ง  จึงทำให้เสียงแหลม

นั้นกลมกลืนกันมากที่สุดกับลำโพงเสียงกลาง อีกทั้งยังได้ความสูงของเสียงที่พอเหมาะและความกว้างของเวทีเสียงที่กว้าง

ที่ดีที่สุดเท่า ที่สภาพอะคูสติกภายในรถนั้นสามารถให้ได้

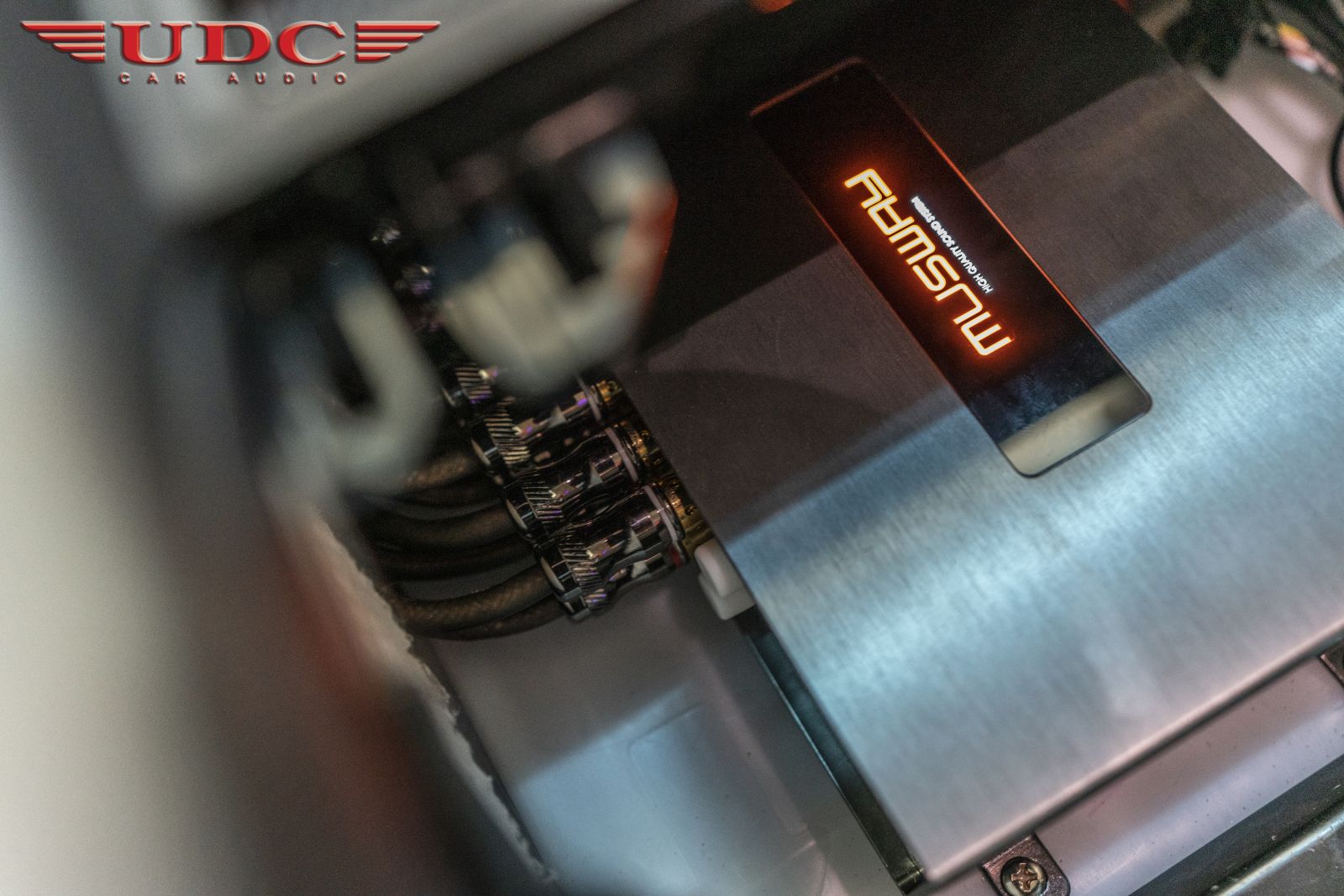

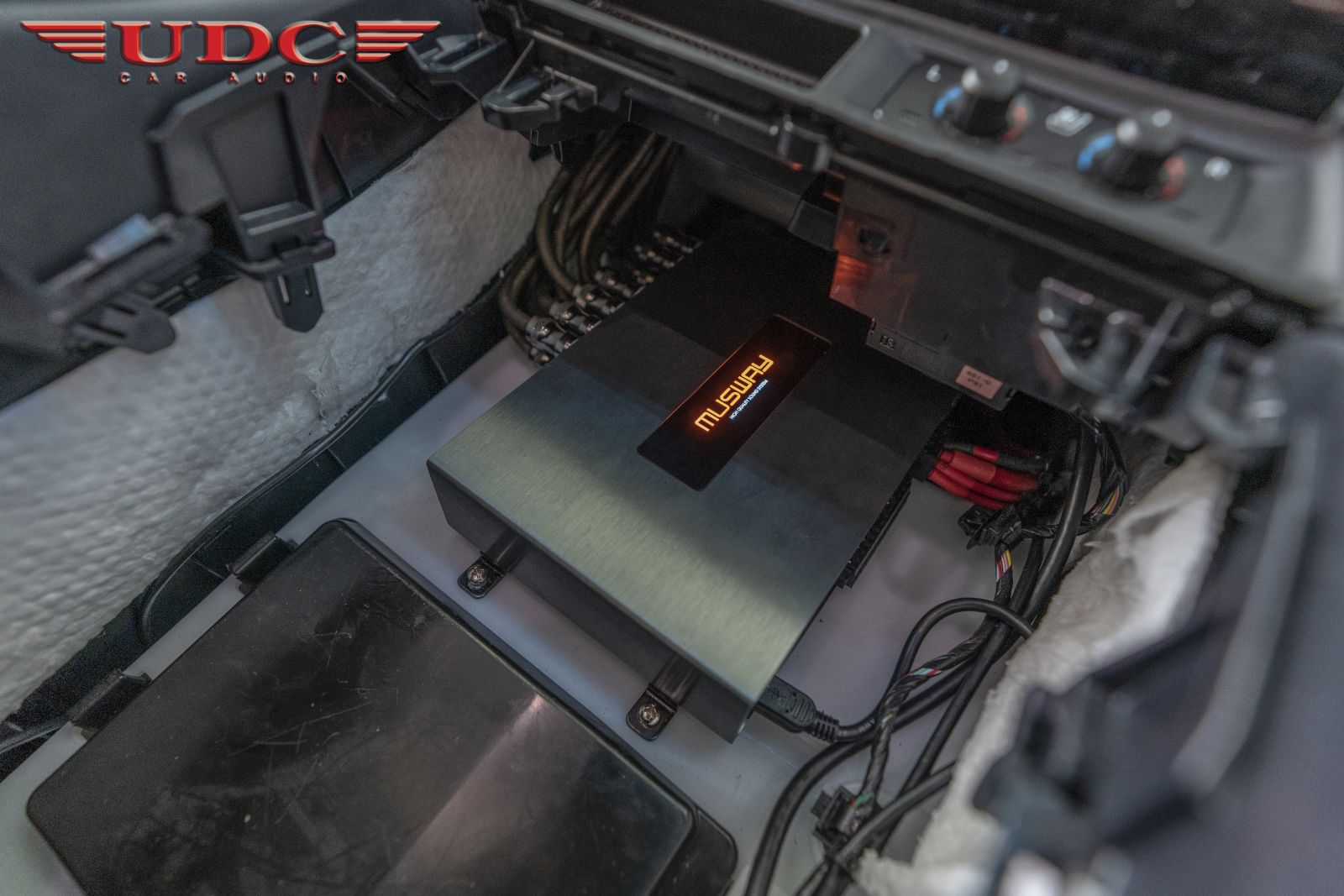

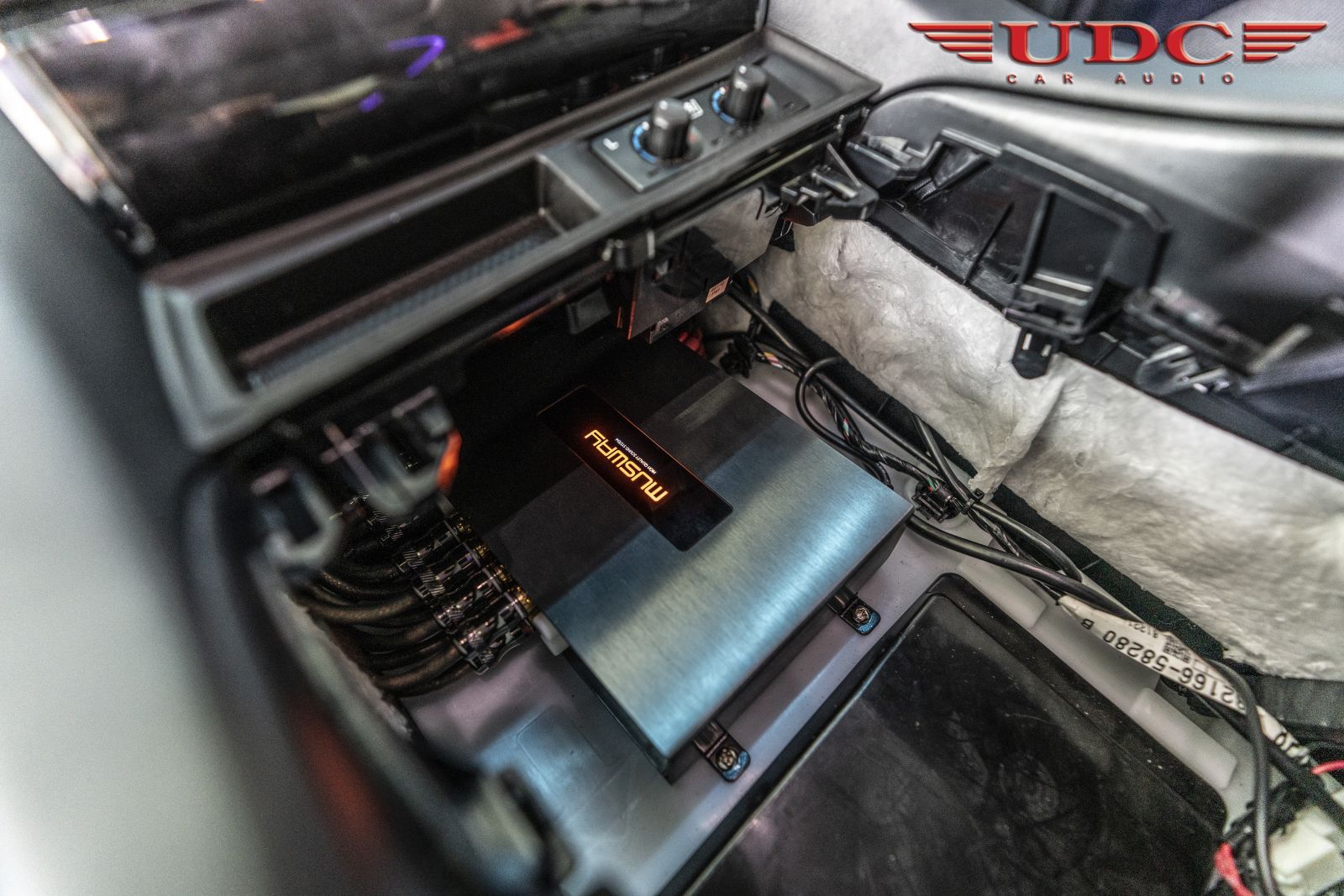

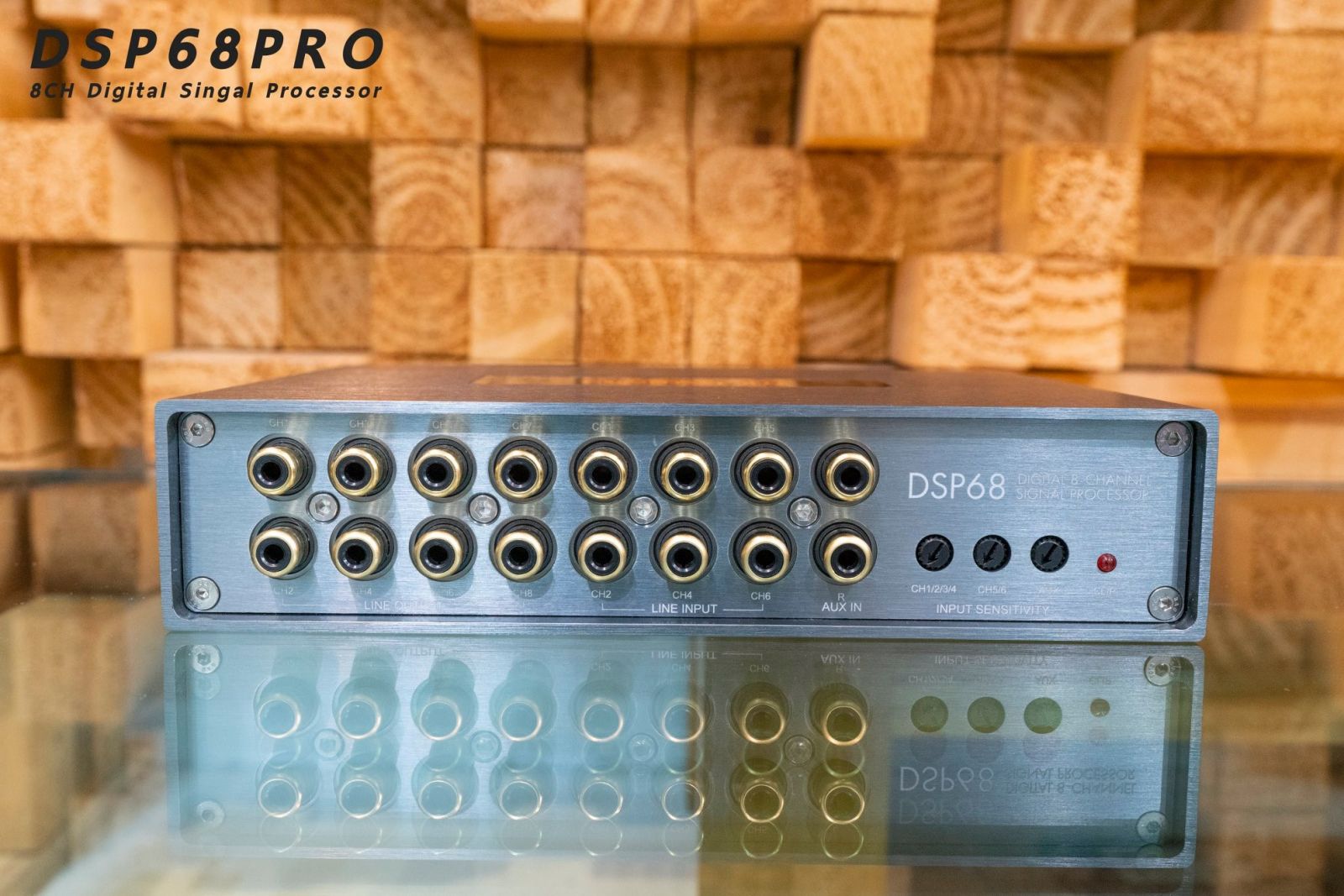

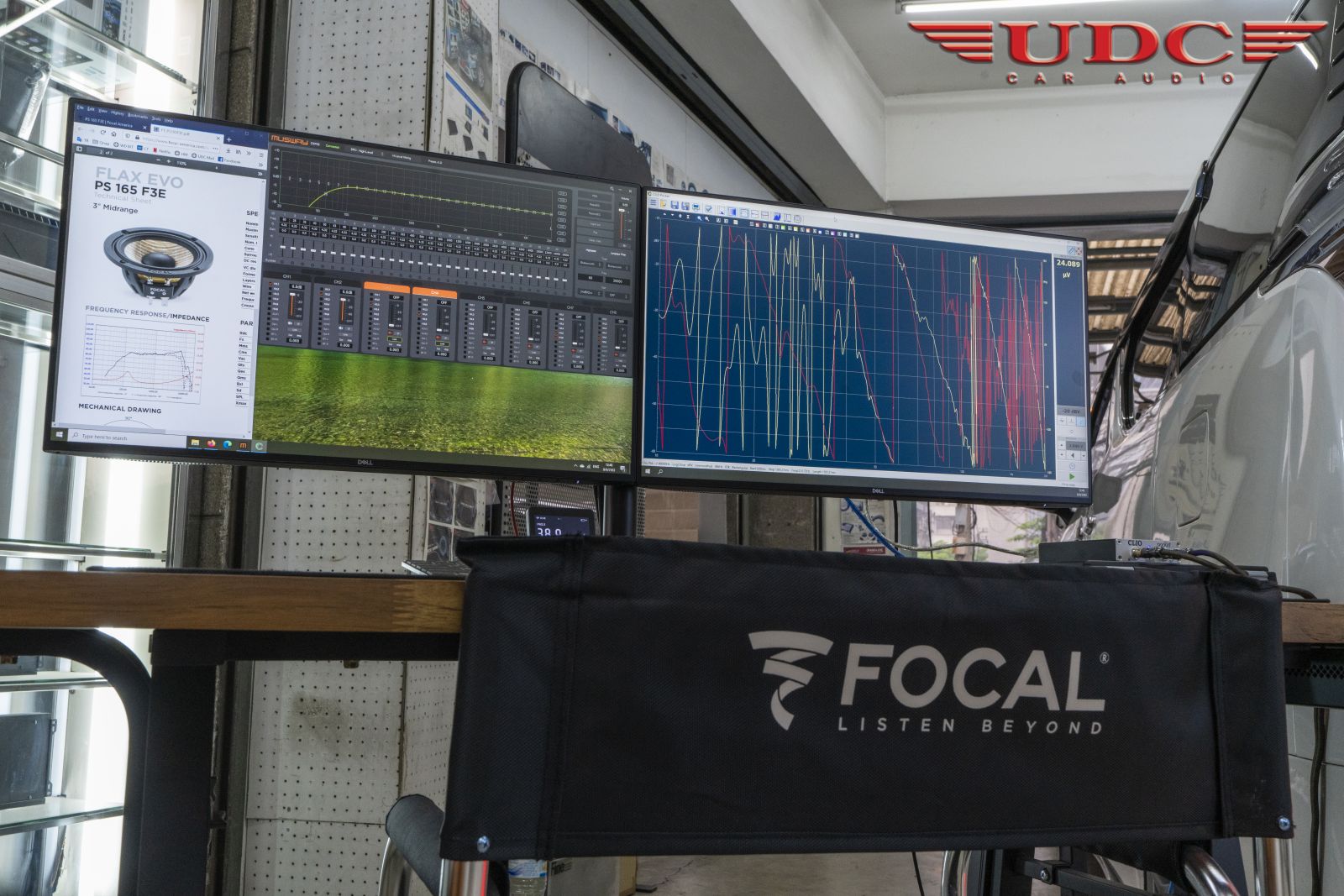

DSP (DIGITAL SINGAL PROCESSOR) ของ MUSWAY DSP68 ที่ทำการติดตั้งเอาไว้ในคอนโซลกลางรถ

ของ TOYOTA VELLFIRE คันนี้ครับ เป็นอีกหนึ่งอุปกรณ์ที่ขาดไม่ได้แล้วในระบบเครื่องเสียงรถยนต์ แล้วในตอนนี้

ที่จะสามารถทำให้การปรับจูนระบบเสียงที่ละเอียดยิบ แม่นยำ เที่ยงตรง ถือได้ว่าเป็นหัวใจหลักในชุดเครื่องเสียง

เลยก็ว่าได้ครับ


Specifications

• 8 x RCA Pre-Out : 6.5 V RMS Max.

• Crossover : Full / Hi Pass / Lo Pass / Band Pass

• Crossover type and slope. : Bessel / Butterworth / Linkwitz @ 12/18/24/30/36/42/48 dB

• Crossover Frequency. : 1 Hz step @ 20 Hz - 20 kHz

• Phase inversion : 0° / 180°Output

• Equalizer : 31-Band Parametrical Equalizer: ±12dB

• Time Alignment Distance : 0 - 692 cm

• Time Alignment Delay. : 0 - 20 ms

• Time Alignment Step : 0,08 ms; 2,8 cm

• Time Alignment Fine Set : 0,02 ms; 0,7 cm


• Presets (Local Stored). : 6 Presets



• Distortion - THD (1 kHz @ 4 Ω, 90% Power) : 0.05 %

• Bandwidth (-3 dB, 6 V RMS, 4Ω) : 15 Hz - 22 kHz

• S/N ratio @ A weighted, 1 V, Max. Power : 95 dB A

• Input sensitivity : 3 V -11 V RMS (High-level); 1 V - 5 V RMS (Line-level)


• Input impedance : 13 Ω (High-level); 47 kΩ (Line-level)



• Intelligent High Level Input (Error Protection System)


• Start-Stop ready

• Auto Turn-On

• Dual 32bit, 330 MIPS DSP technology controllable via PC software or APP

• Dimensions in mm: 205 (L) x 127 (W) x 31 (H)

• External Bluetooth® USB-Dongles (BTS & BTA) for Audio Streaming/APP (optional)

• Digital remote control (DRC1) with OLED display for controlling various DSP functions (optional)

• SUPPLY Voltage. : 7 - 15 VDC

• Idle current : 0.5 A

• Switched off : <0.1 mA

• Remote IN : 9 - 15 VDC (1 mA)

• Remote OUT : 11 - 15 VDC (200 mA)

• Fuse : 3 A internal













HARMOTECH S4 ( S Series ) งานติดตั้งพาวเวอร์แอมป์ HARMOTECH S4 ที่ทำการติดตั้งเอาไว้ใต้เบาะคนนั้่งด้านซ้าย

พร้อมกับทำการทำการแยกประเภทขั้ว + และ - ด้วยฉนวนกันสาย ด้วยสีเพื่อง่ายต่อการซ่อมบำรุงรักษา และป้องกันขั้วลำโพง

ในรถ TOYOTA VELLFIRE คันนี้มาให้ชอมกันต่อนะครับ



โดยสายที่ทำการเชื่อมต่อมีดังนี้ครับ

- สายไฟ TCHERNOV CABLE STANDARD 4 POWER

- สายลำโพง TCHERNO CABLE STANDARD 1 SC

- สายสัญญาณ FOCAL ER SERIES



SPECIFICATION HARMOTECH S4


????กำลังขับ (4 โอห์ม) 75 วัตต์x4

????กำลังขับ (2 โอห์ม) 110 วัตต์x4

????ค่าความถี่ตอบสนอง 10-50,000 เฮิร์ทซ์

????ค่าความเพี้ยน THD 0.05 %

????ปรับความไว 0.25-5 โวลท์

????ปรับเสียงเบสส์ 0, 6, 12 ดีบี

????ชุดฟิวส์ 25 แอมพ์x2 ตัว

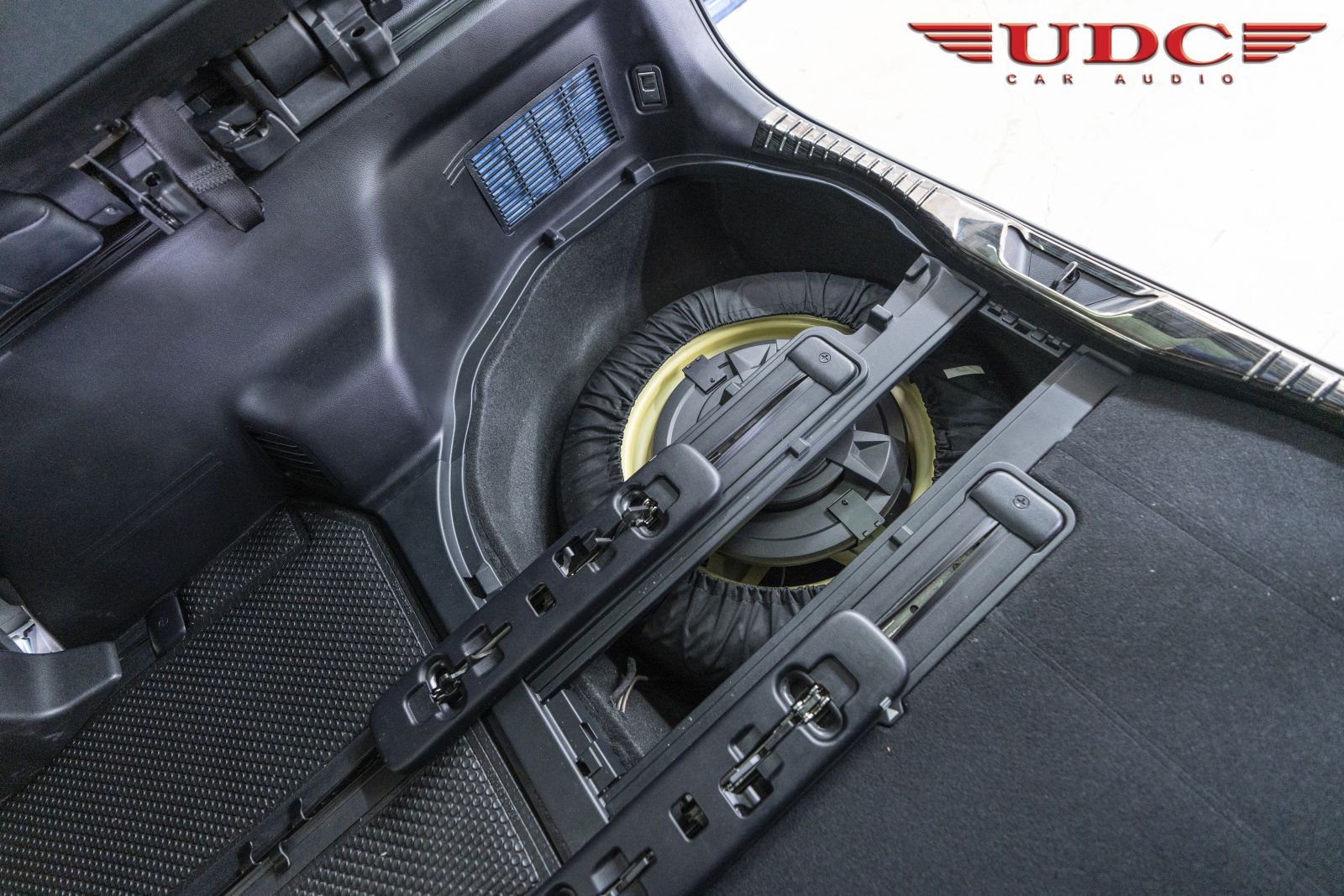

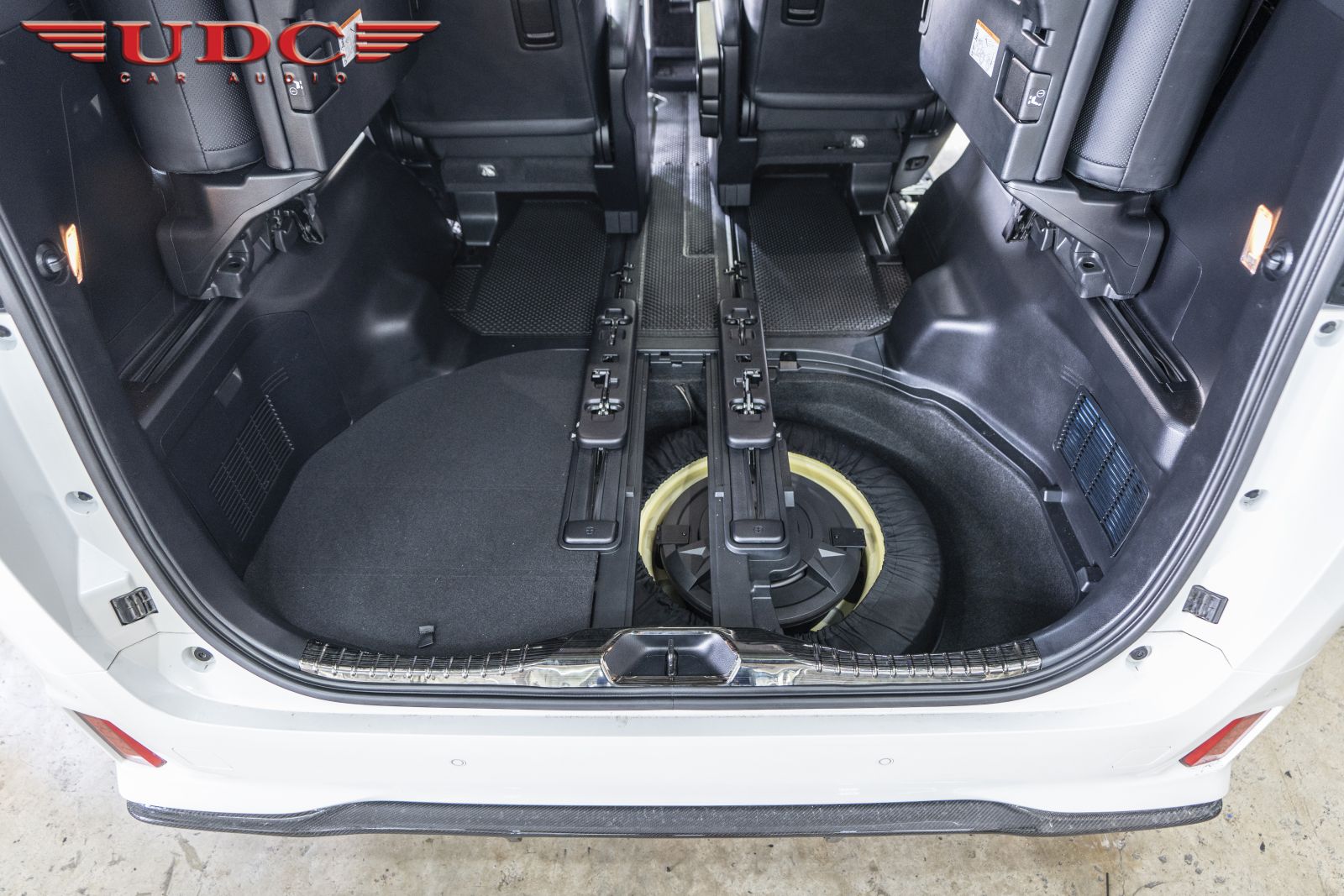

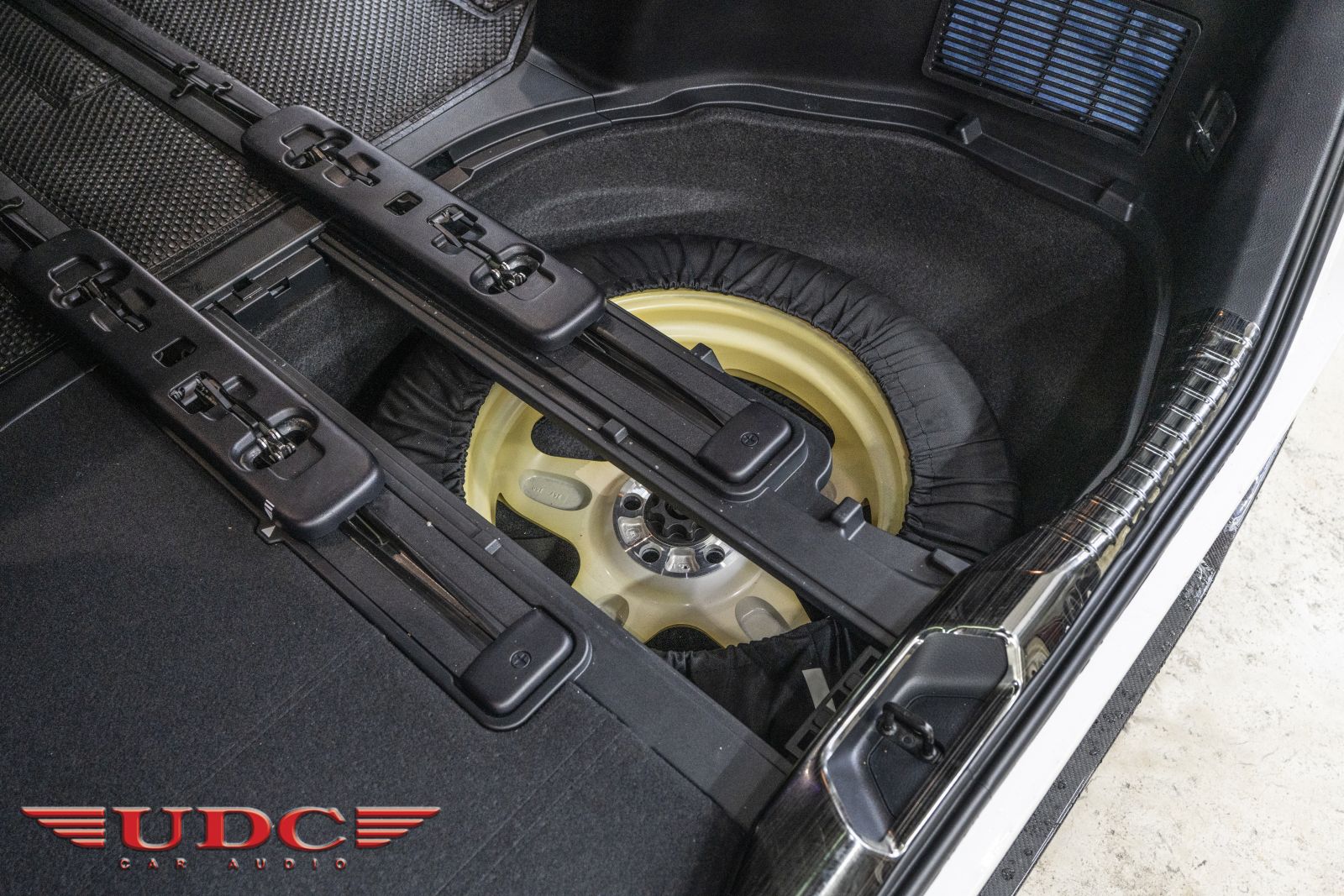

ซับหลุมยางอะไหล่ HARMOTECH HT-B10 SUBWOOFER แบบตู้ปิด โครงสร้างแข็งแรงทำมาจากเหล็กหล่อ

ที่ติดตั้งเอาไว้ในหลุมยางอะไหล่ ด้านหลังขวา ทำให้ประหยัดพื้นที่ แม่บ้านยังมีพื้นที่เก็บของได้แบบสบายๆเลยครับ

เสปคจัดเต็ม ที่พร้อมกับวูฟเฟอร์ขนาด 10" แบบ 2 Ohm Built-in Amplifier ไว้ภายในตัวสูงถึง 380W

ตอบสนองความถี่เสียงที่ 30-150Hz เบสลอยแน่นๆ ตอบโจทย์การฟังเพลงได้หลากหลายแนว และยังให้คุณภาพเสียง

ไปเกินขนาดตัวไปเยอะมากครับ

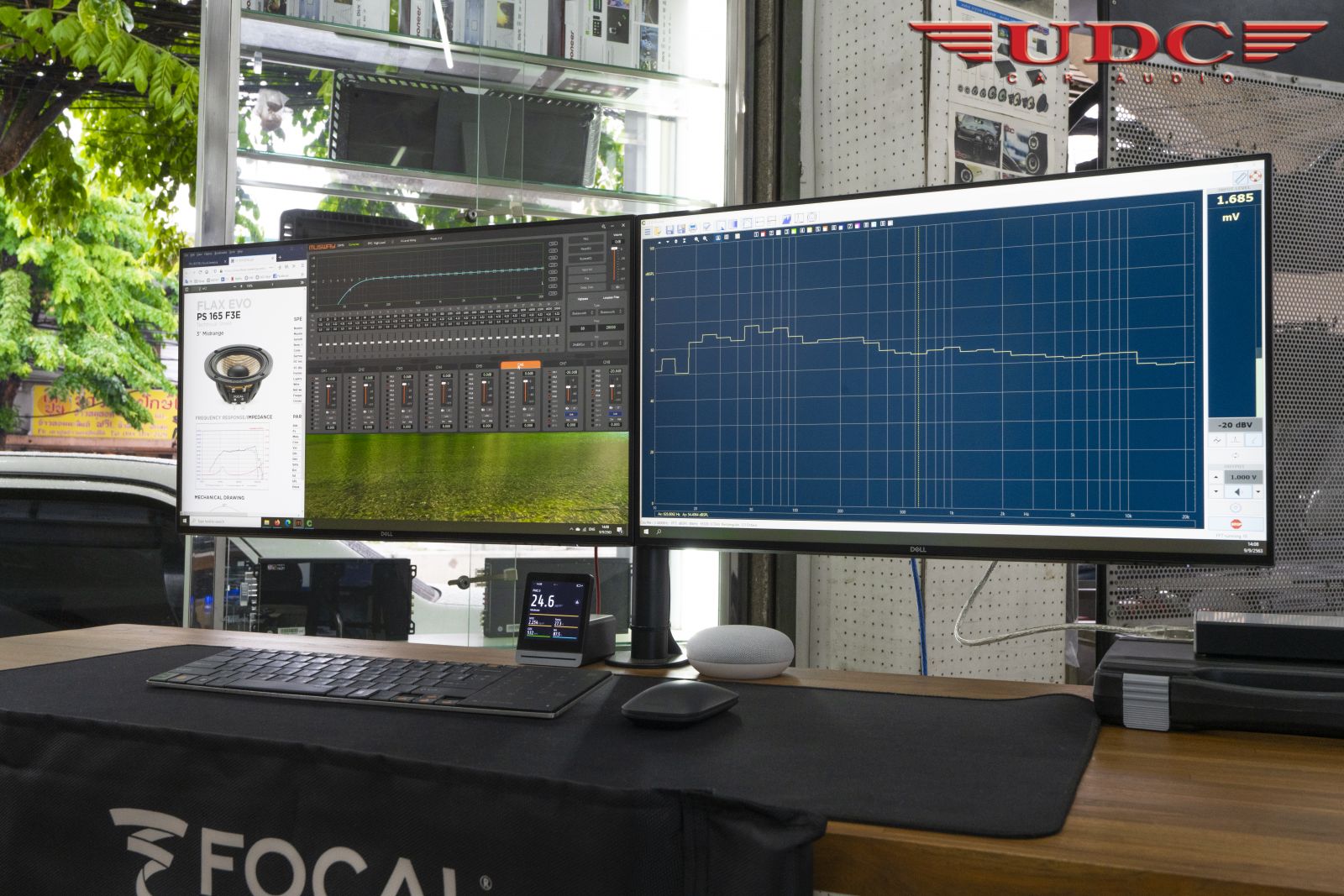

ในขั้นตอนสุดท้ายที่ขาดไม่ได้เลยก็คือ การปรับจูนและวัดค่าต่างๆของเสียงเป็นสิ่งสำคัญมากที่สุดในชุดเครื่องเสียง


ติดรถยนต์เพื่อดึงเอาประสิทธิภาพของอุปกรณ์ทุกชิ้นนั้นแสดงประสิทธิภาพได้ดีมากที่สุด

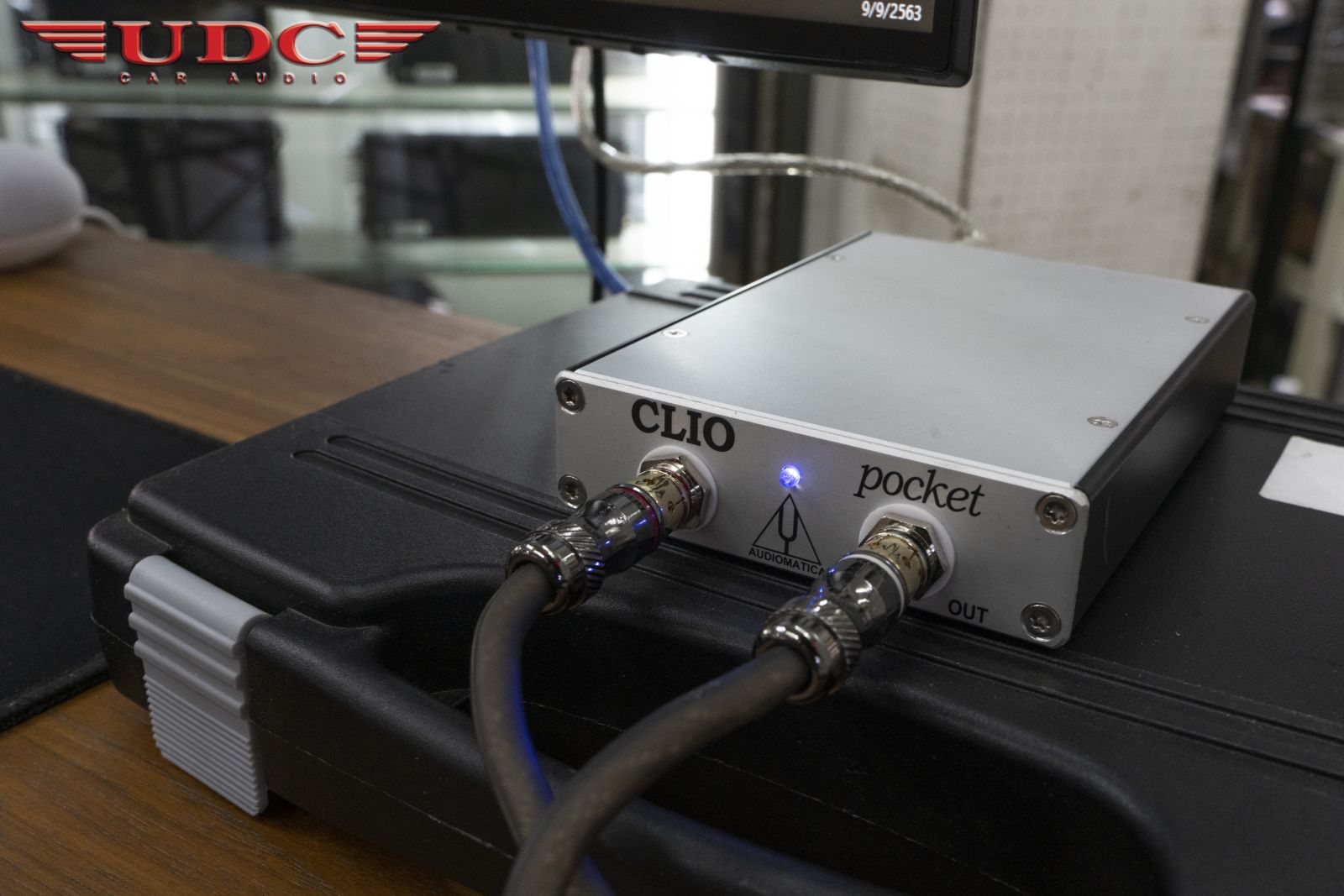

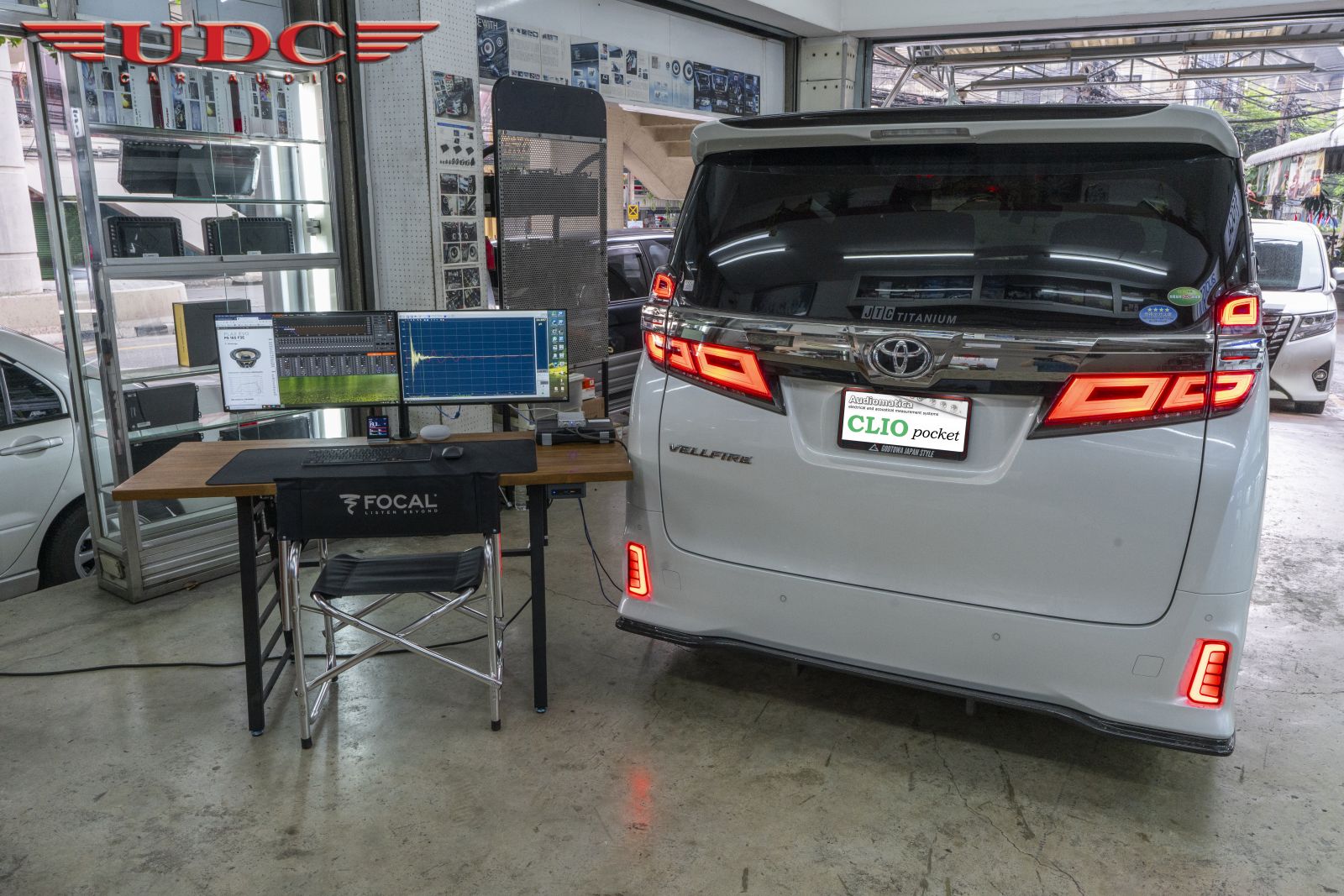

ซึ่งทางร้าน UDC CAR AUDIO ได้เลือกใช้อุปกรณ์วัดค่าทางเสียงของทาง AUDIOMATICA ในรุ่น CLIO POCKET


ที่มี Software ในการวัดและวิเคราะห์ที่ชาญฉลาด มีการวัดค่าต่างๆของเสียงที่ได้มาตราฐาน มีอย่างแม่นยำเที่ยงตรง


เป็นตัวตรวจเช็คข้อมูลของเสียงในระบบชุดเครื่องเสียง โดยค่าที่วัดต่างๆที่สามารถวัดได้จะมีอาทิเช่น



1. Time Alignment


2. Phase


3. Equalizer


4. Level


5. WaterFall Analysis


6. Polar Plot


7. T&S Parameter















เสร็จเรียบร้อยจบครบทุกกระบวนการแล้วครับ กับงานติดตั้งชุดเครื่องเสียงใน TOYOTA VELLFIRE คันนี้


ขอบคุณที่เข้ามารับชมงานติดตั้งของทางร้าน UDC CAR AUDIO ครับ





►งานติดตั้งที่เน้นทุกรายละเอียด ไม่ปล่อยผ่านงานที่ไม่ได้คุณภาพ

►ปรับจูน วัดและวิเคราะห์เสียงด้วยโปรแกรมที่ทันสมัยที่สุด

►ให้คำปรึกษาในระบบเสียงจนมั่นใจว่าสินค้าที่เลือกถูกต้องตามความต้องการ

►ดูแลงานติดตั้งและปรับจูนหลังการขายตลอดอายุการใช้งาน

►รีวิวจากลูกค้าที่เข้ามาใช้บริการ https://www.facebook.com/pg/Udccaraudio.Bangsue/reviews/?ref=page_internal

►ไม่ว่าจะเป็นรถแบบไหนรุ่นอะไรทางเราพร้อมที่จะตอบโจทย์ได้อย่างสมบูรณ์แบบ สามารถสอบถามรายละเอียดต่างๆเพิ่มเติมได้ที่



✅UDC CAR AUDIO ทั้งสองสาขาได้เลยครับ

สาขา บางซื่อ โทร. 02-585-8353

►Map : https://goo.gl/maps/ccg6GpzHtjdZtYEk8

สาขา รัตนาธิเบศร์ โทร. 02-594-1003

►Map : https://goo.gl/maps/N3V1Qx7S1VuaSSL58



www.udc-caraudio.com









ติดต่อผ่านทาง LINE ID

คุณวุฒิ สาขาบางซื่อ

LINE ID : wut-udc



คุณเบนซ์ สาขารัตนาธิเบศน์

LINE ID : benzudc





Top
