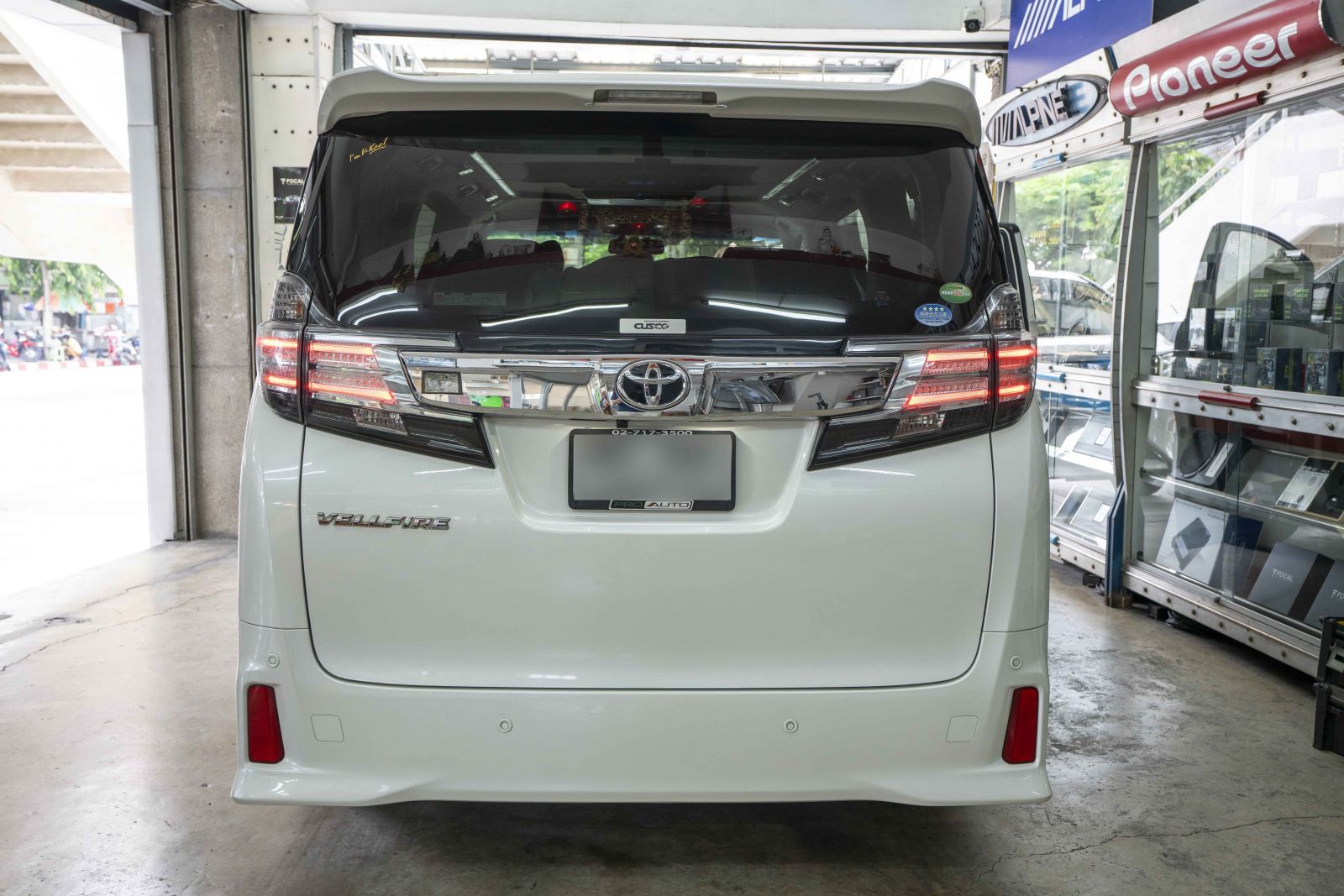

TOYOTA VELLFIRE กับชุดเครื่องเสียง FOCAL K2 POWER / HELIX / HARMOTECH

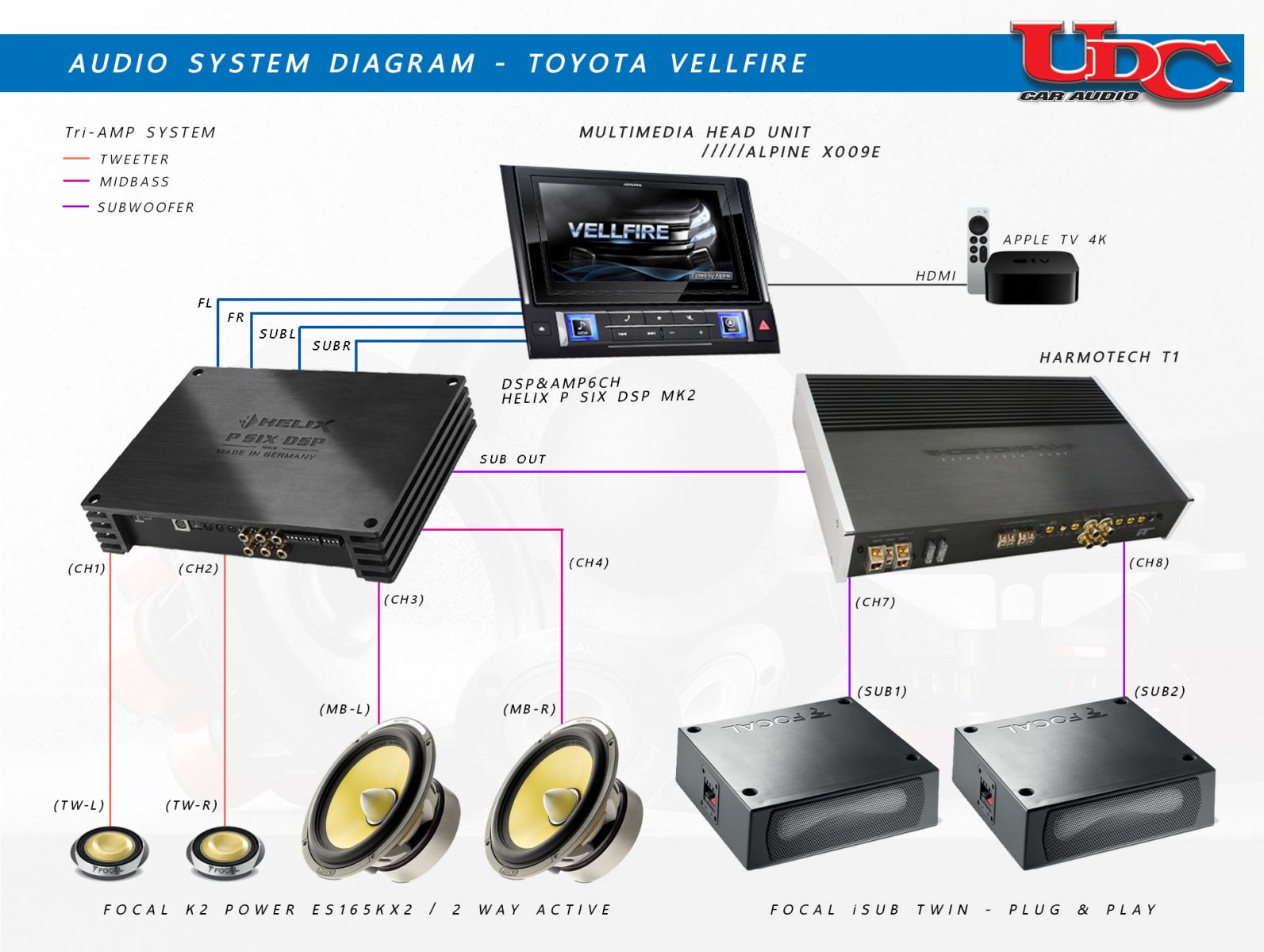

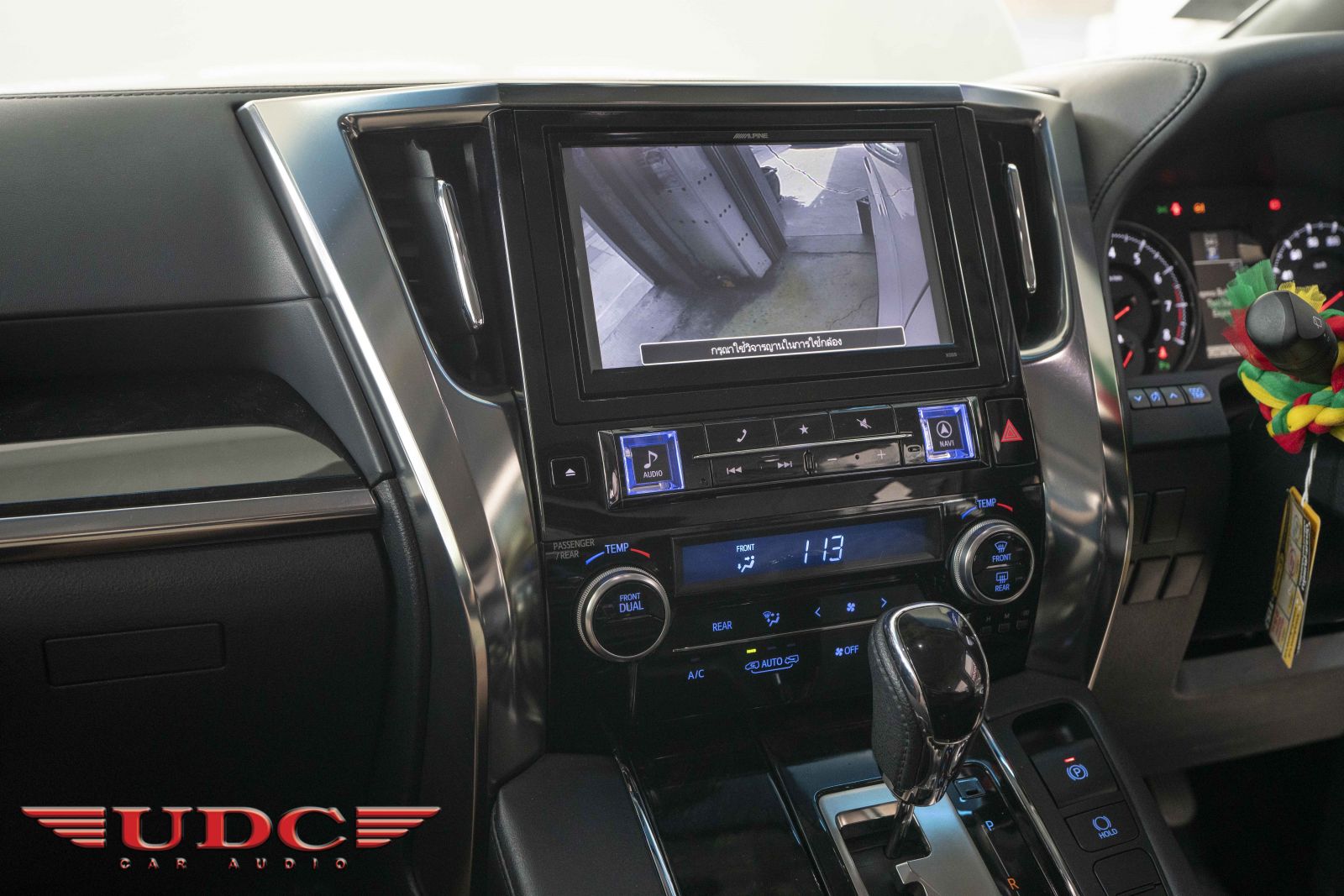

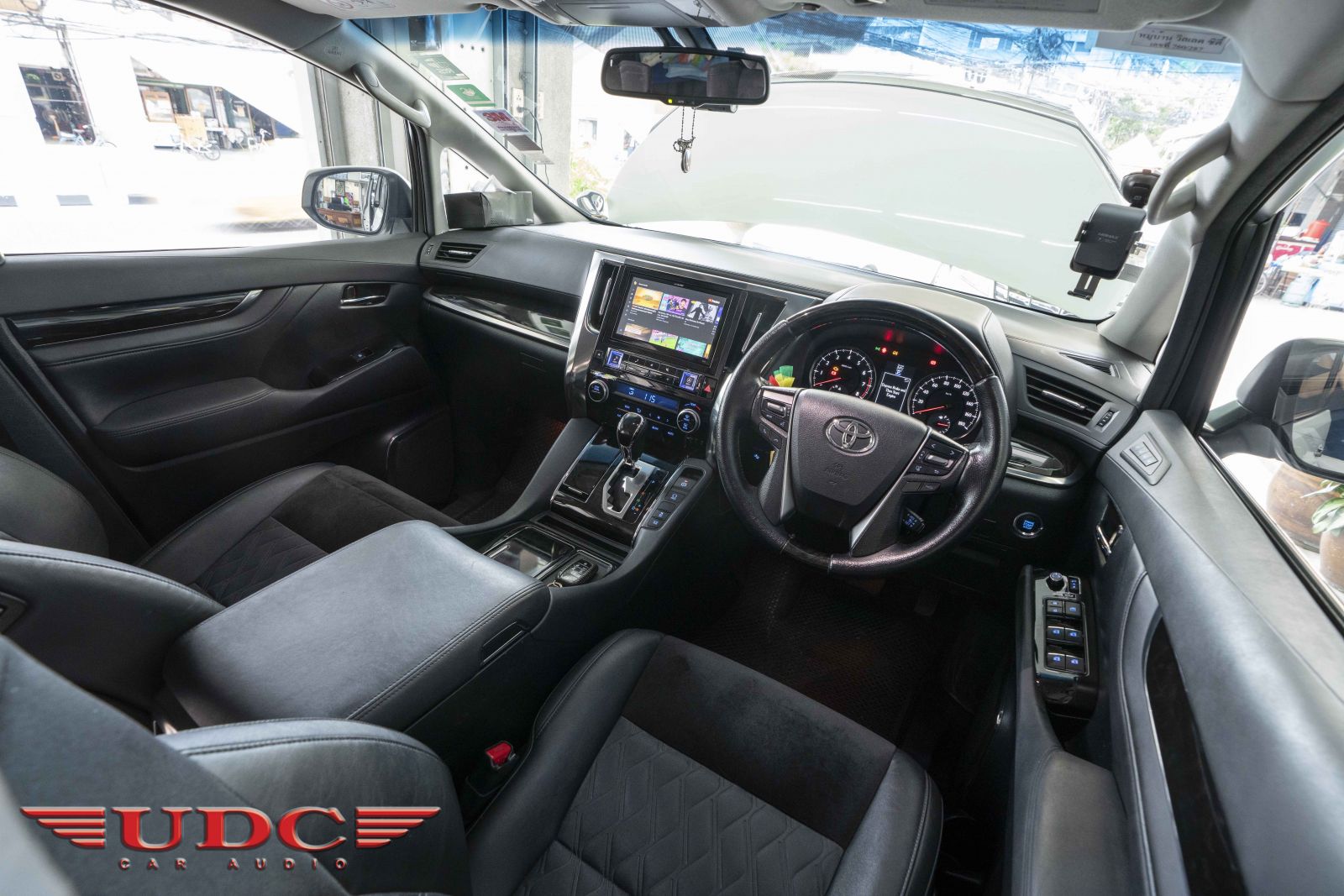

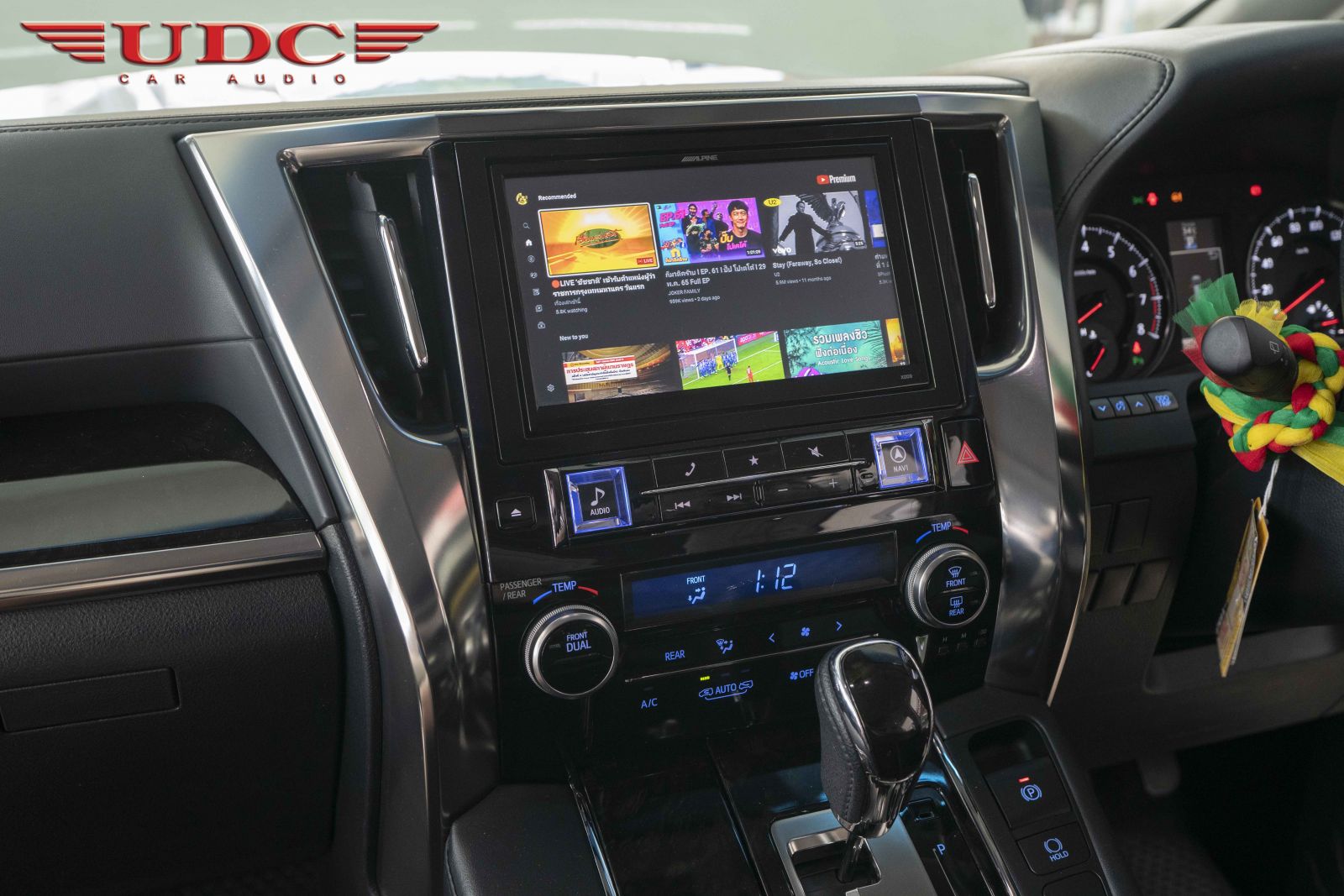

TOYOTA VELLFIRE คันนี้เข้ามาอัพเกรดระบบ เครื่องเสียงโดยใช้ เครื่องเล่น /////ALPINE ส่งสัญญาณเข้าสู่



HELIX P SIX DSP MK2  (DSP&6CH) เพื่อทำการปรับจูนเสียงในระบบเครื่องเสียงให้ได้ความสมบูรณ์แบบ

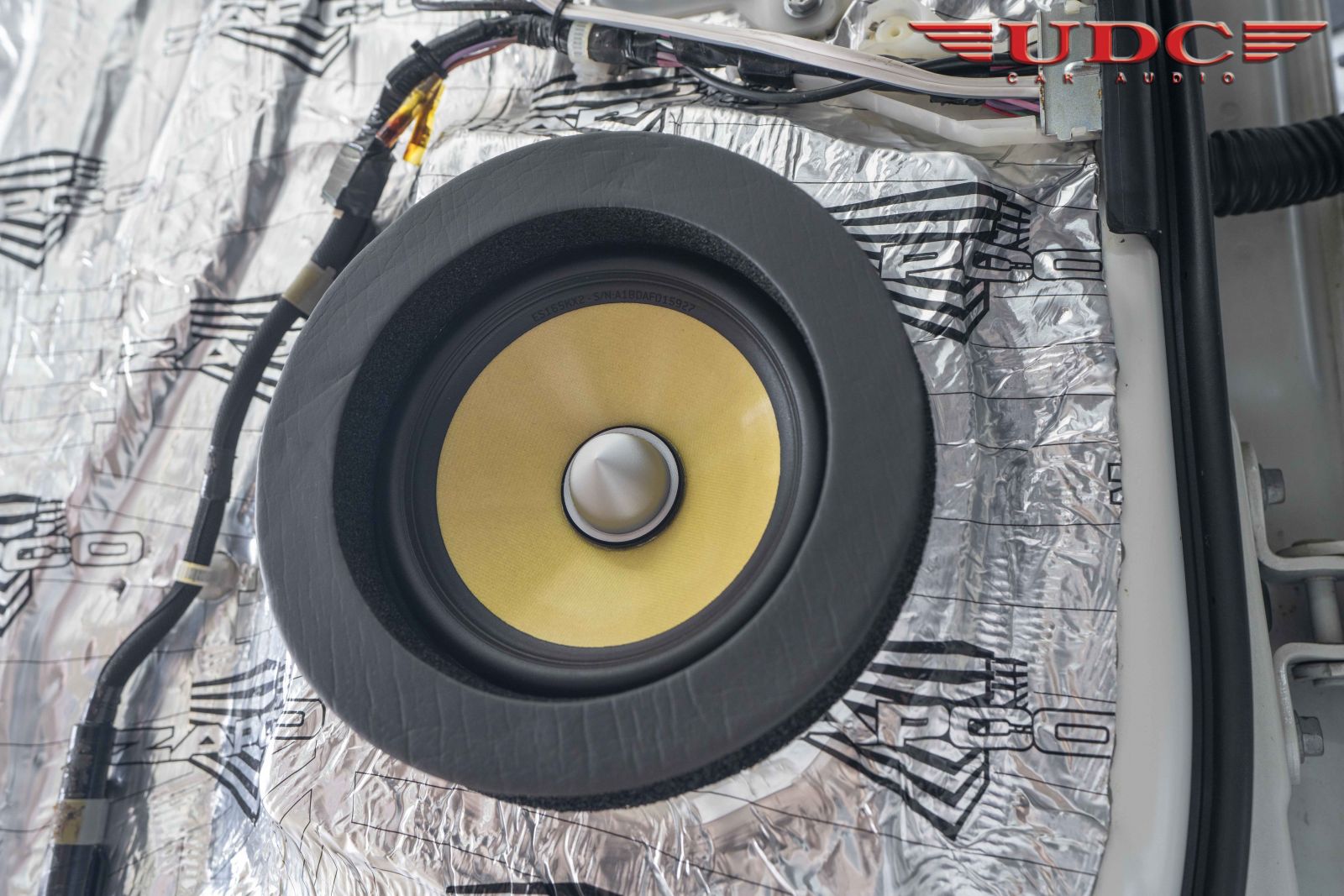

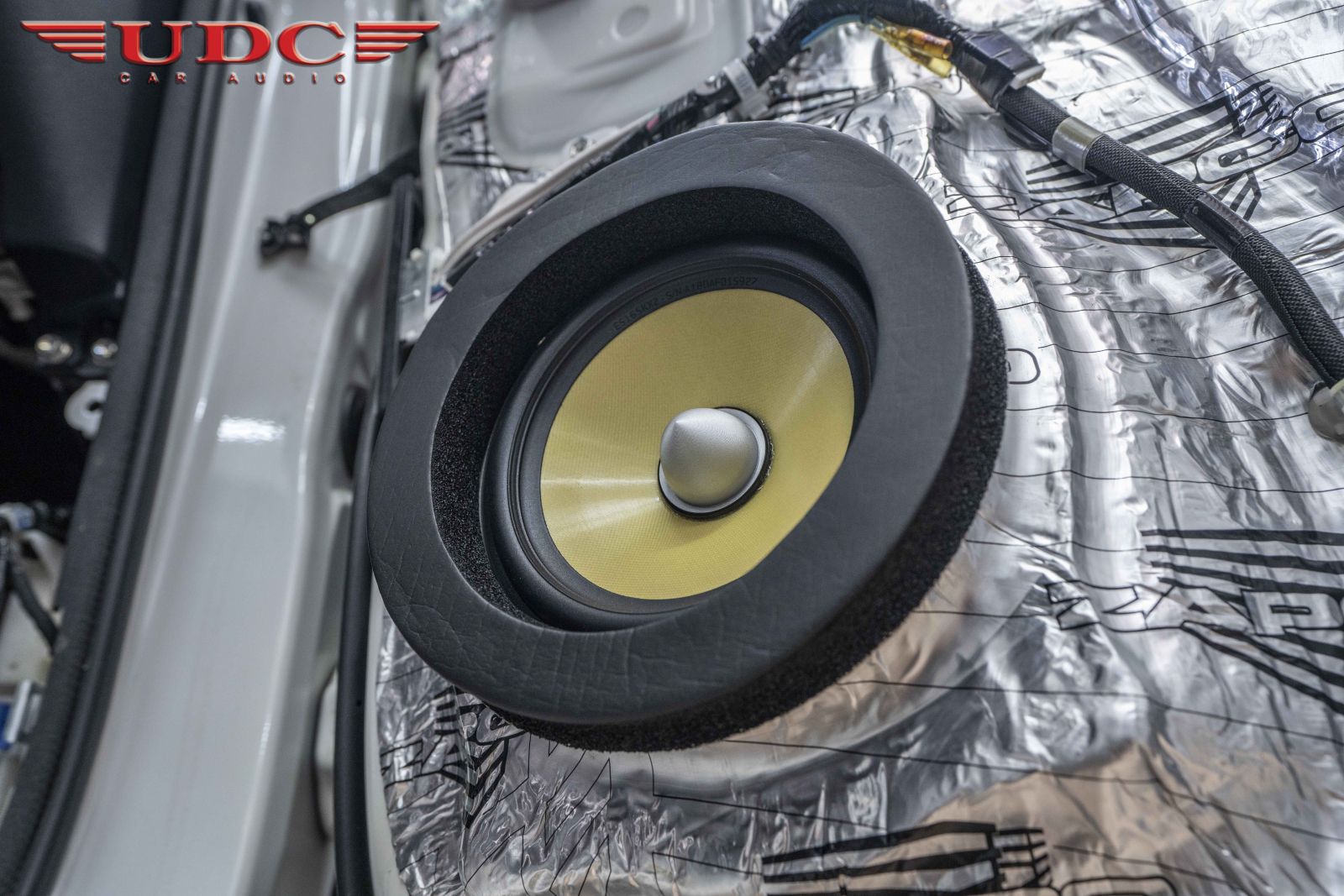

ทั้งในด้านมิติและน้ำเสียงให้ถูกต้อง อีกทั้งยังเป็นกำลังขับใน การขับลำโพง FOCAL K2 POWER ES165KX2



แบบ ACTIVE ด้วยกำลังขับสูงถึง 120W ในส่วนของพาวเวอร์แอมป์ HARMOTECH T1 จะใช้ขับ



ลำโพง FOCAL ISUN TWIN เก็บเสียงย่านความถี่ต่ำในระบบ ที่ติดตั้งเอาไว้ภายในคอนโซลกลางครับ

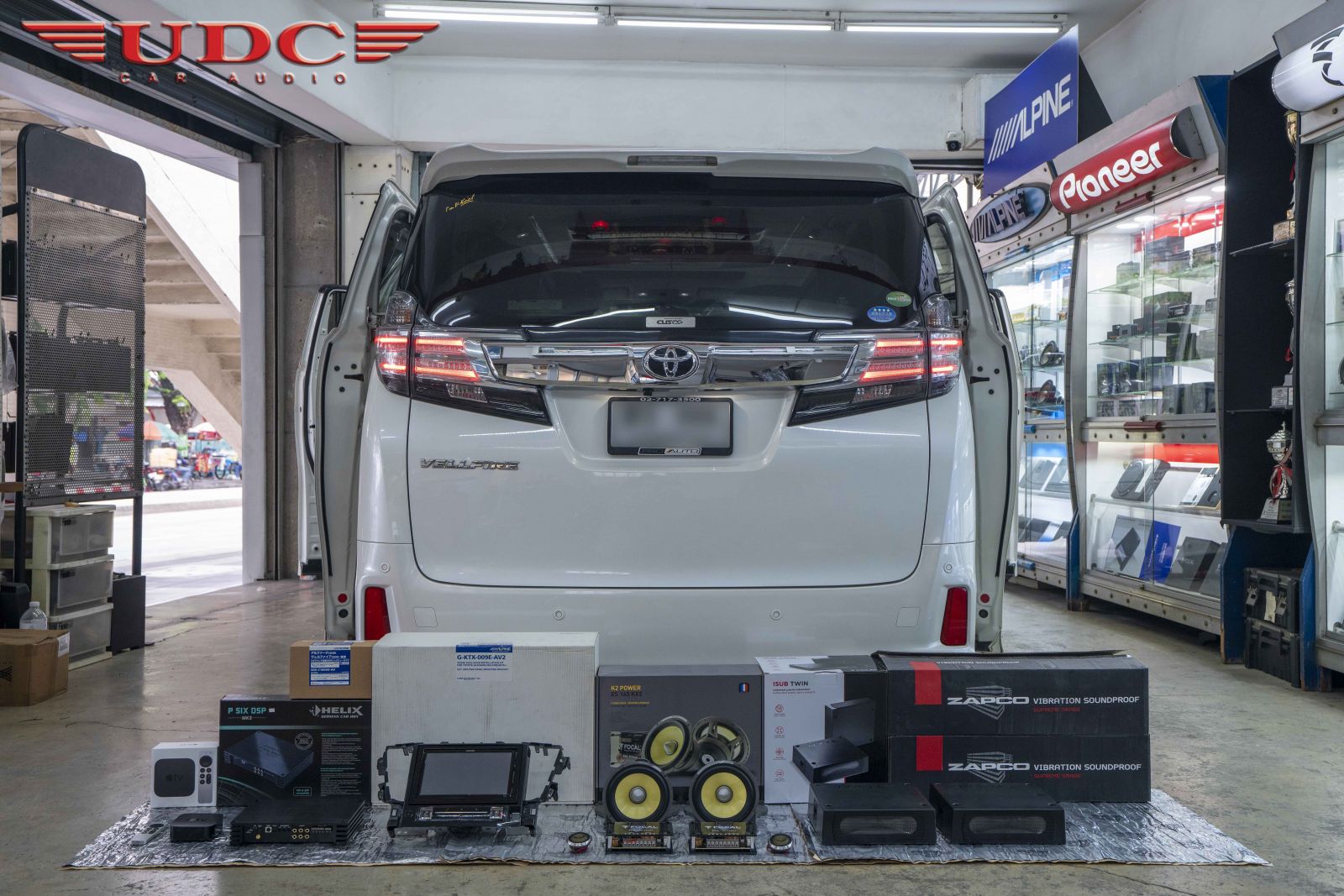

อุปกรณ์เครื่องเสียงในระบบทั้งหมดจะประกอบไปด้วย

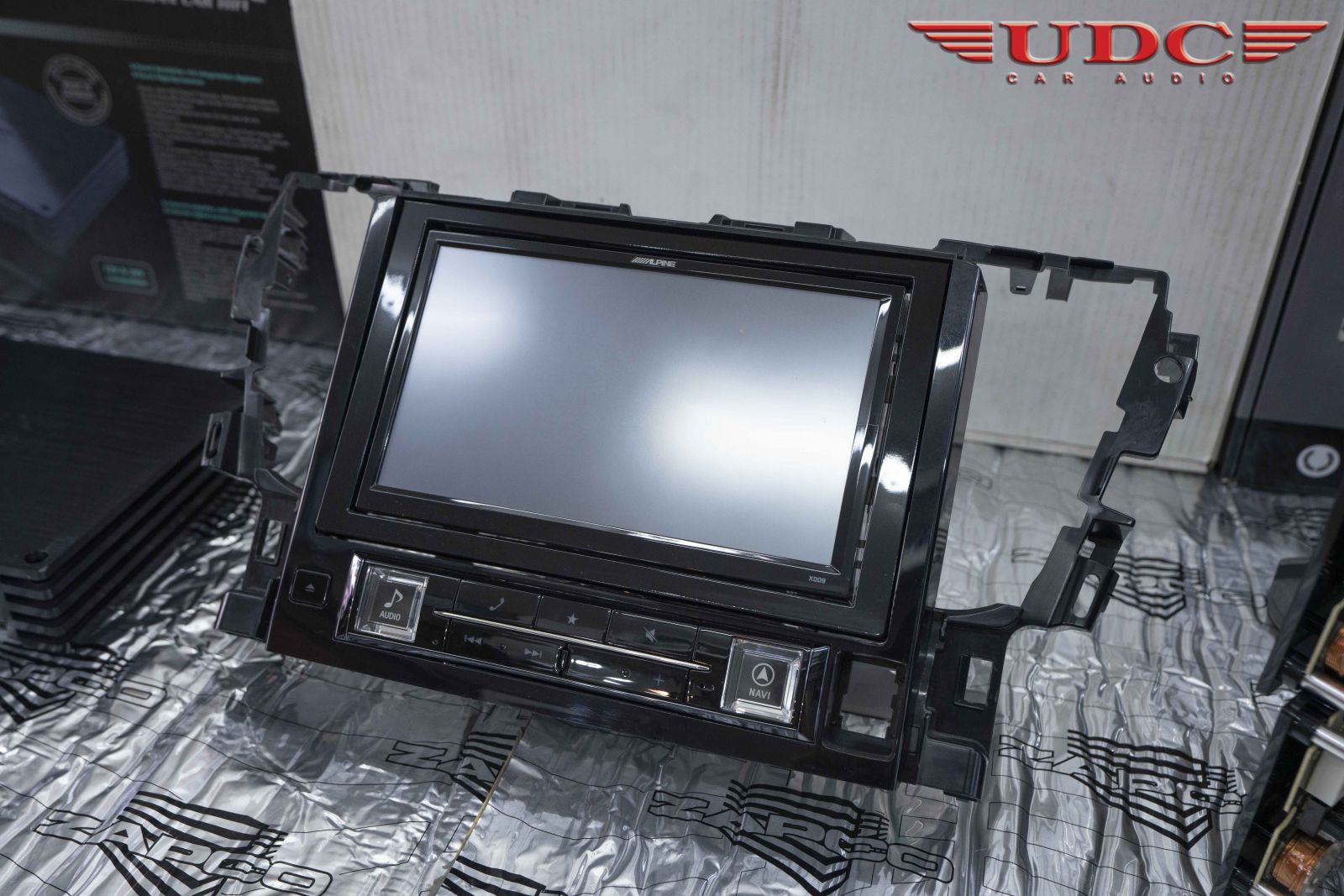

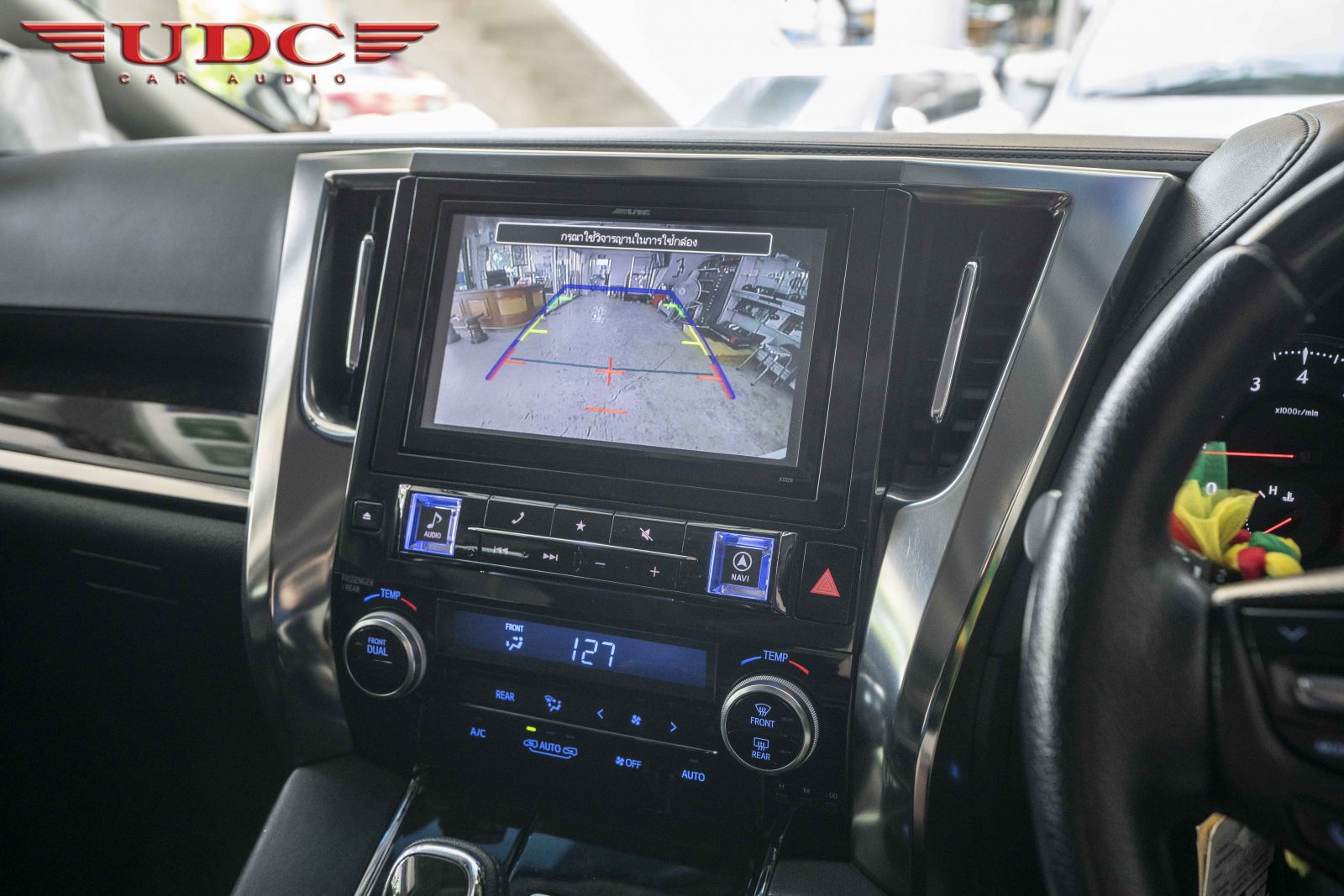

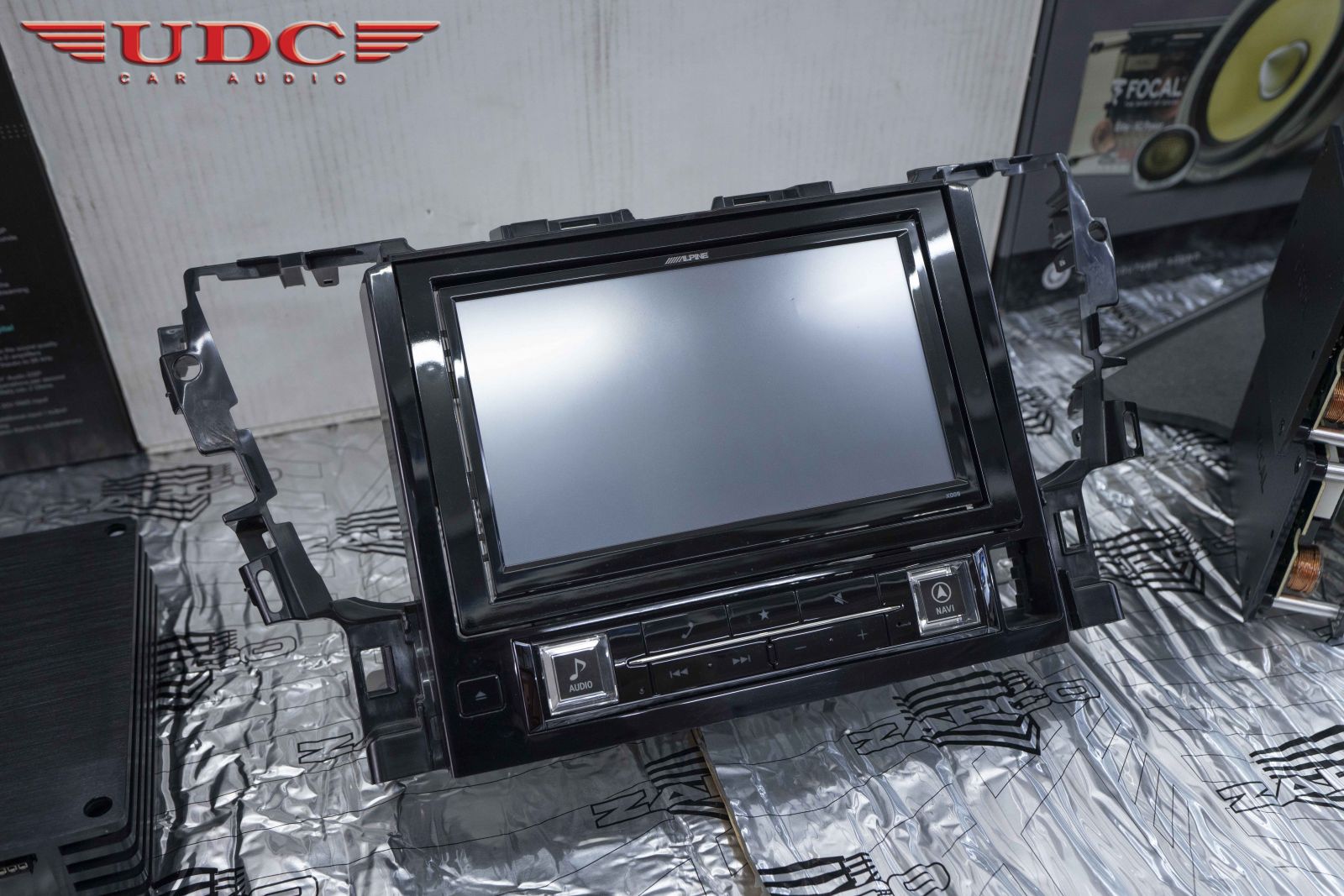

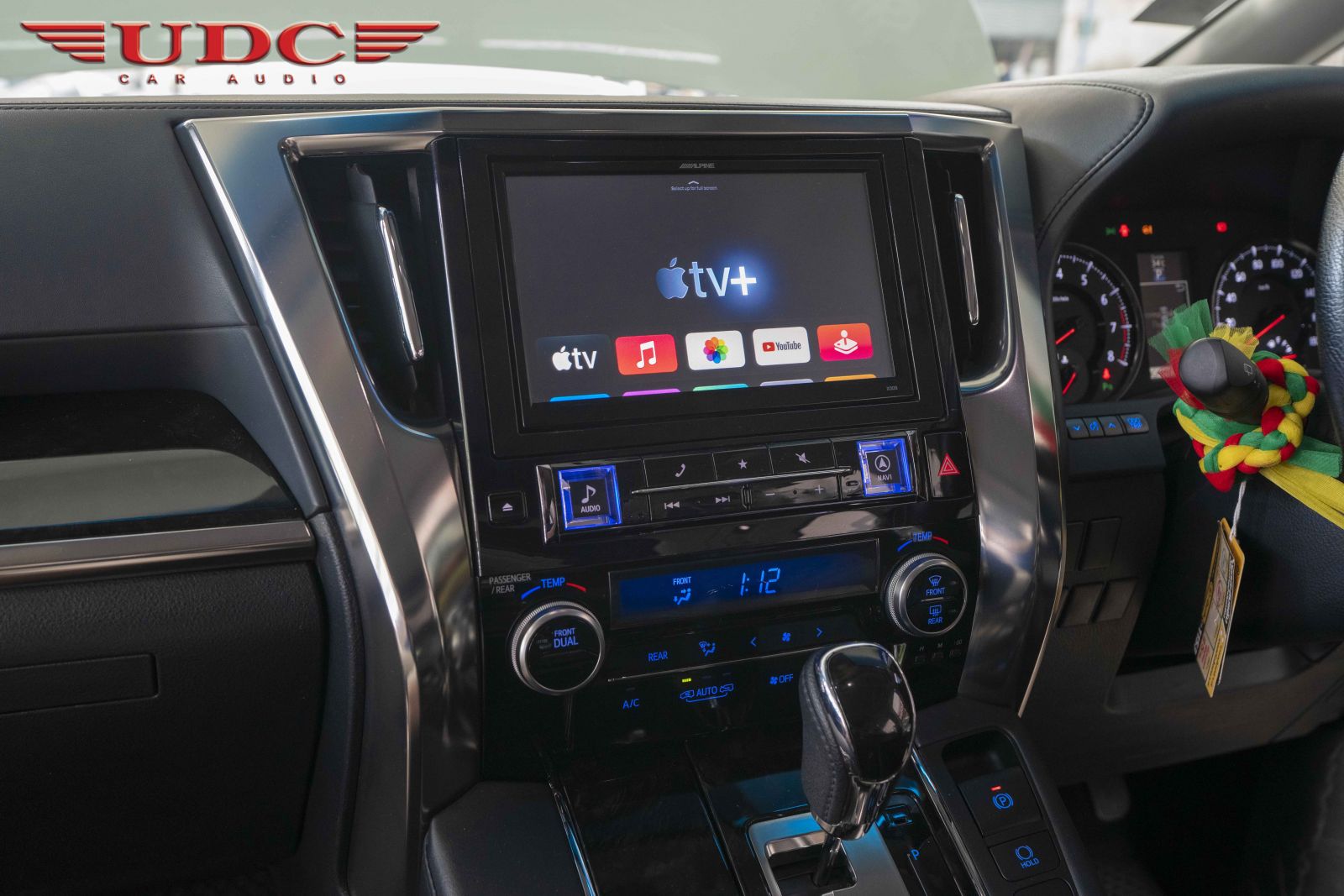

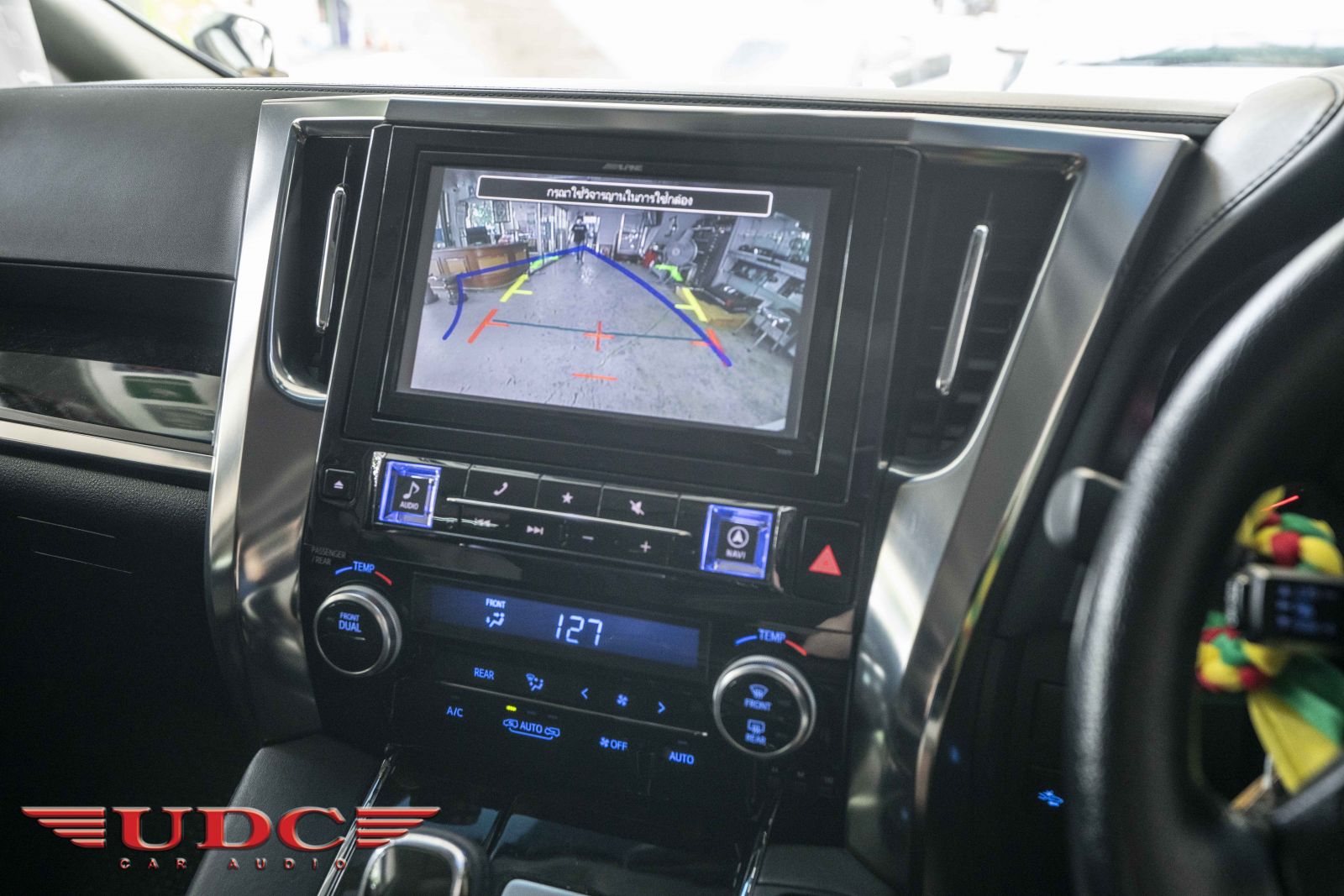

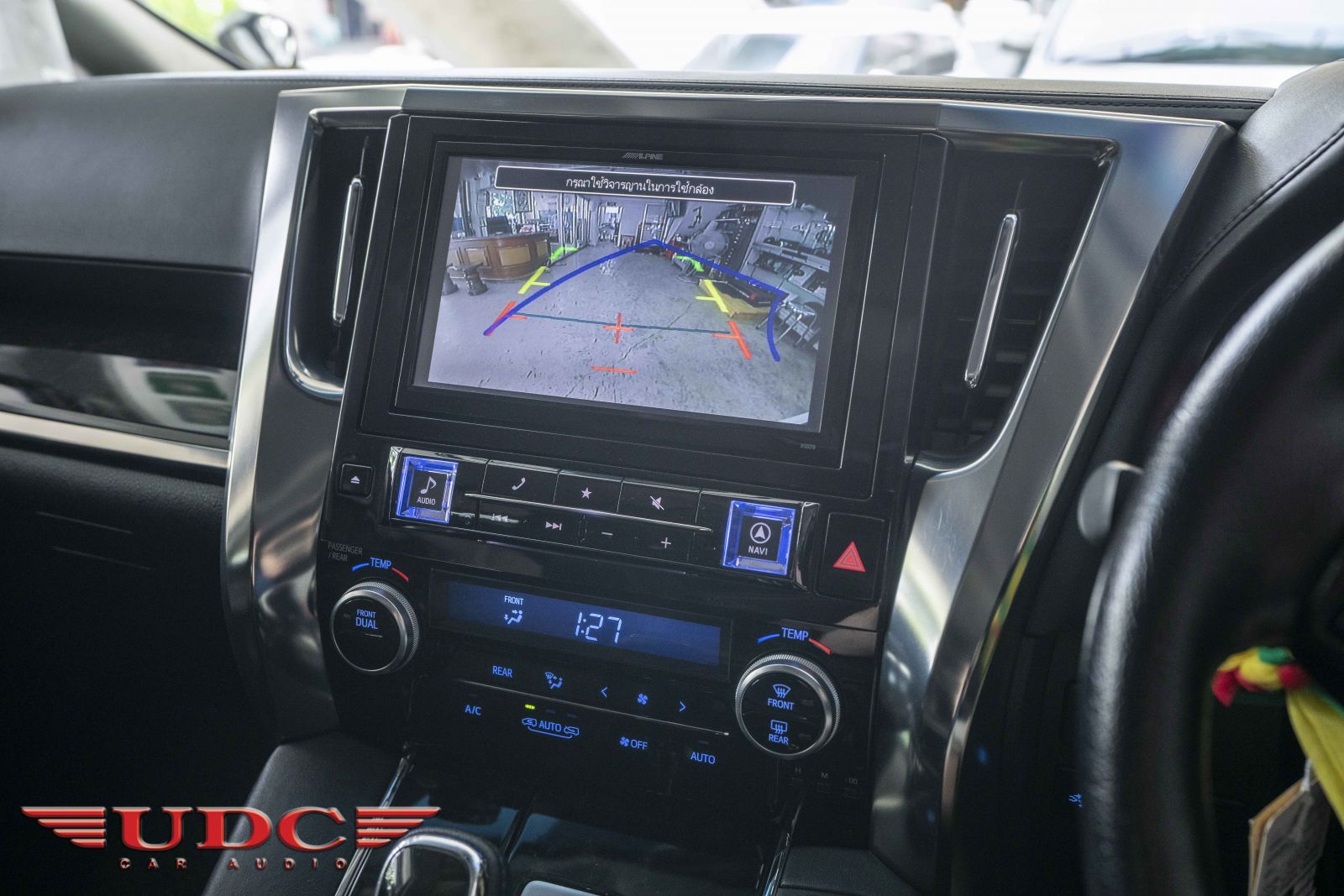

1. /////ALPINE)X009E FOR TOYOTA VELLFIRE


2. /////ALPINE SGS-C100D-AV


3. HELIX P SIX DSP MKII (AMP 6CH & DSP 8CH)


4. POWER AMPLIFIER HARMOTECH T1

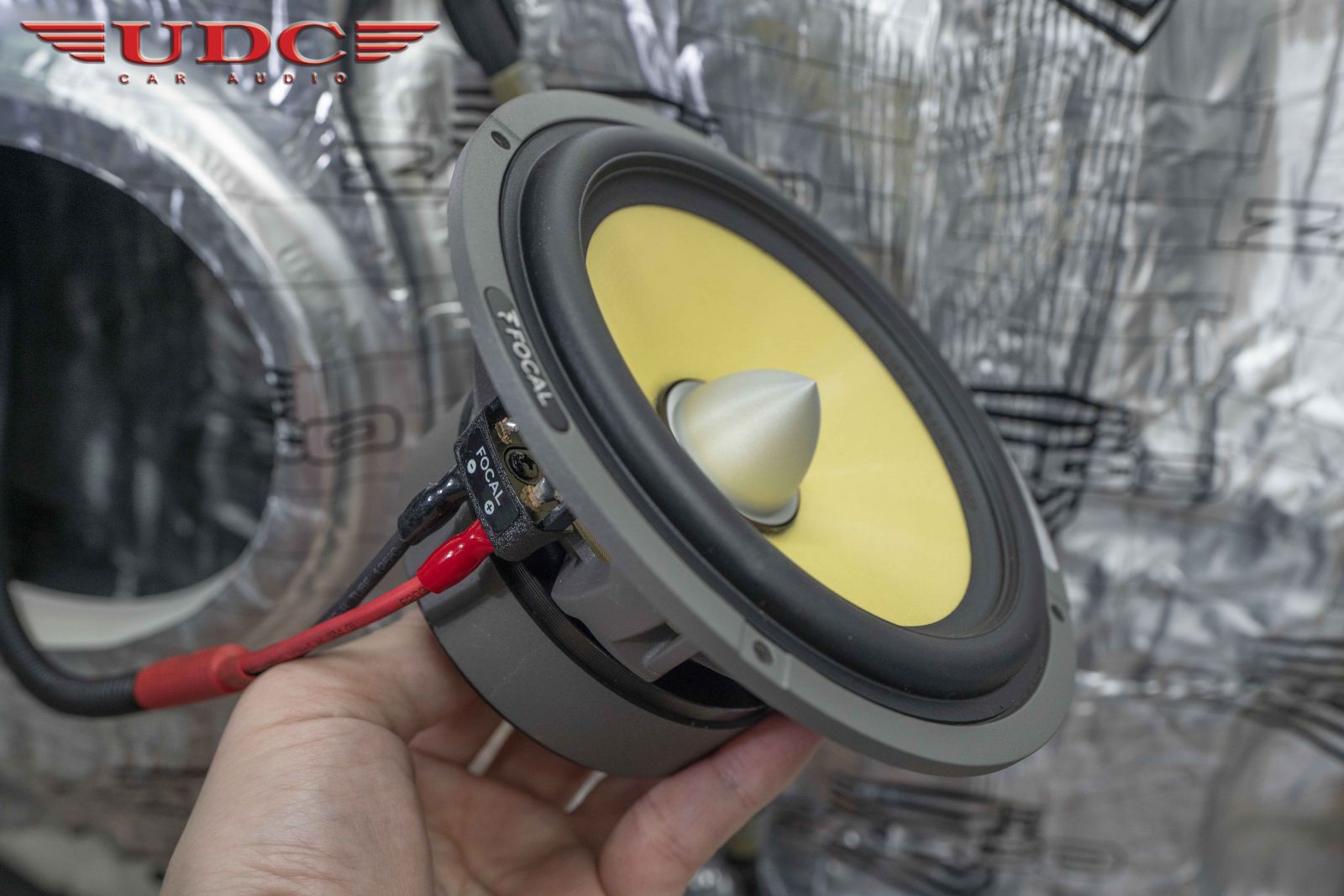

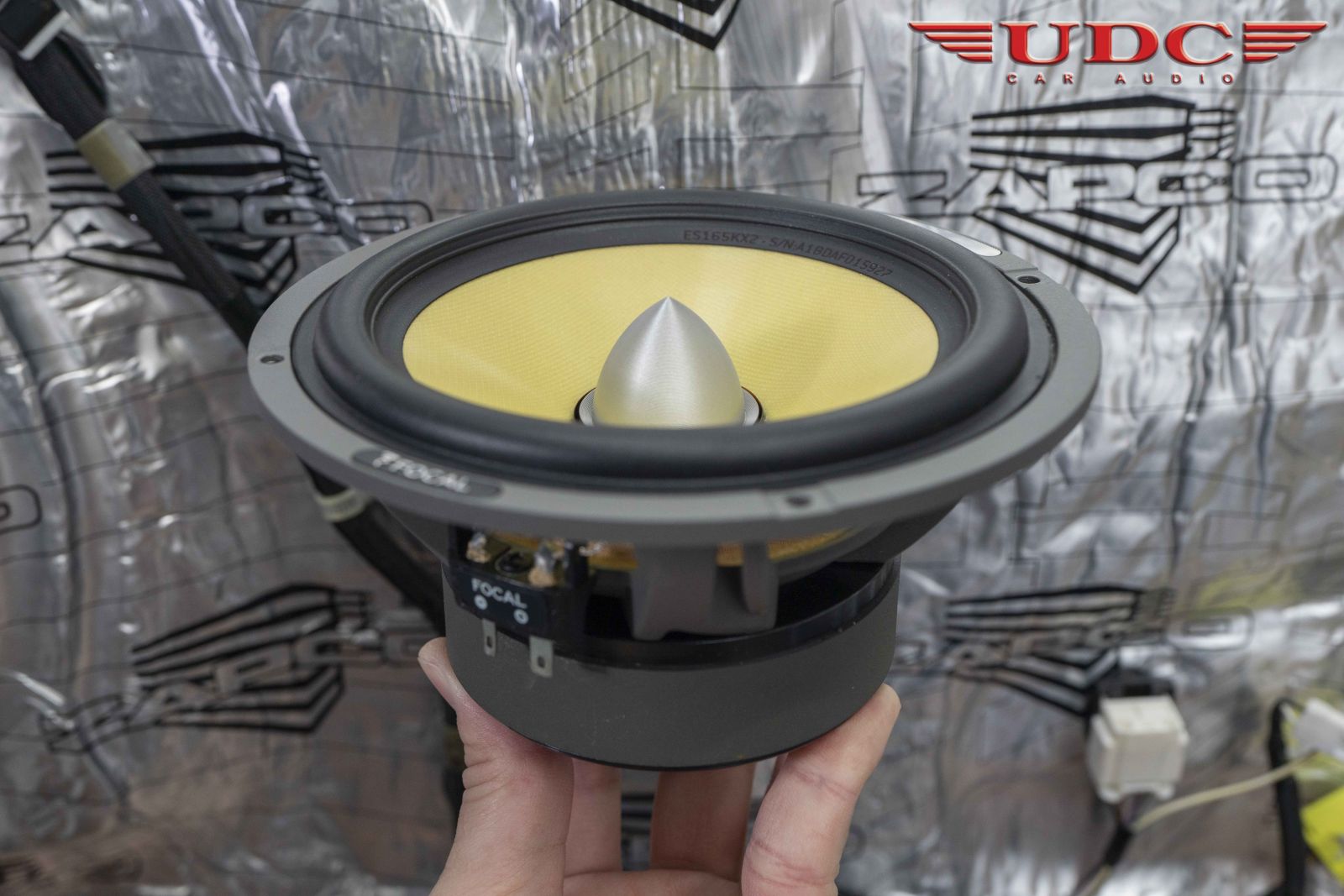

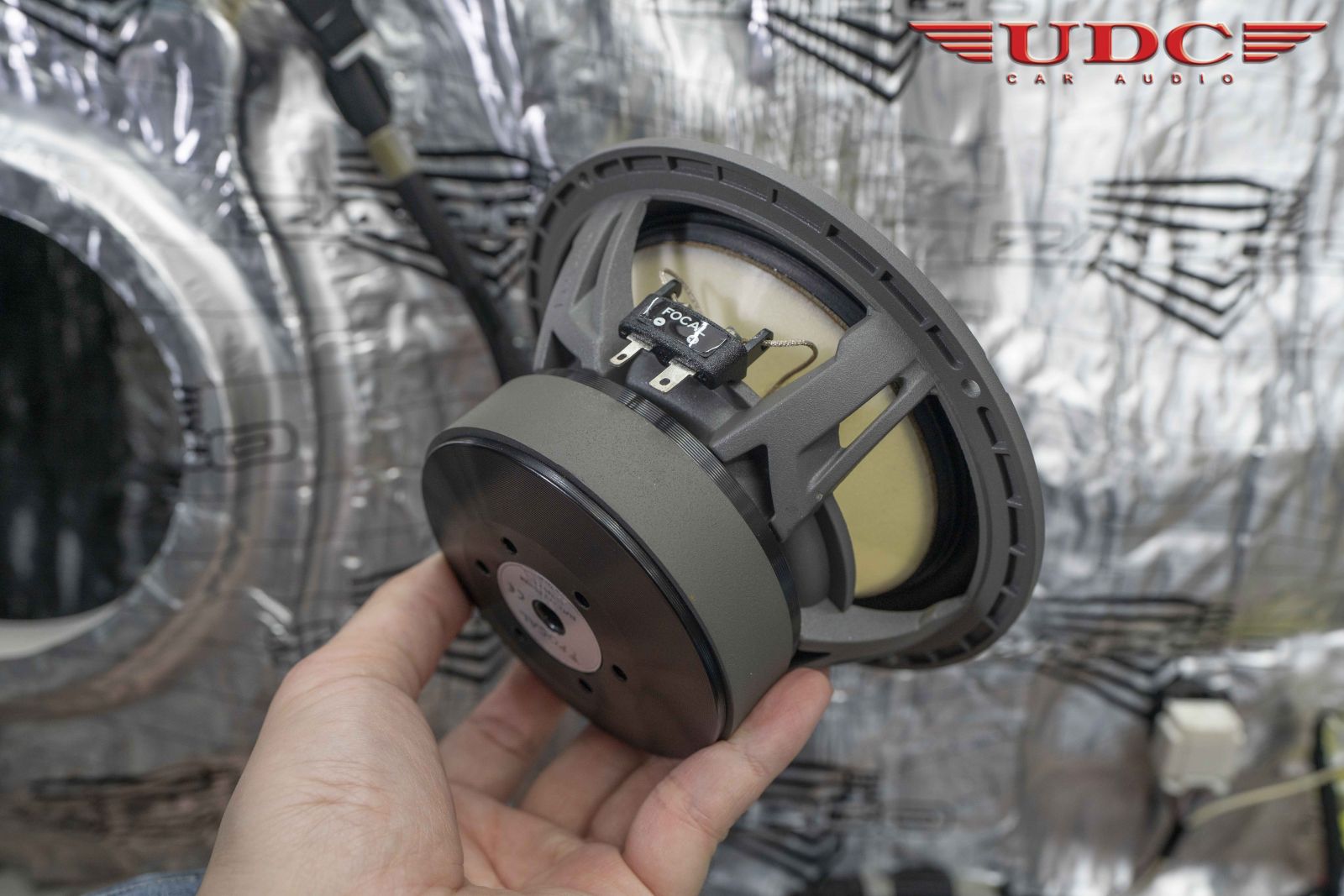

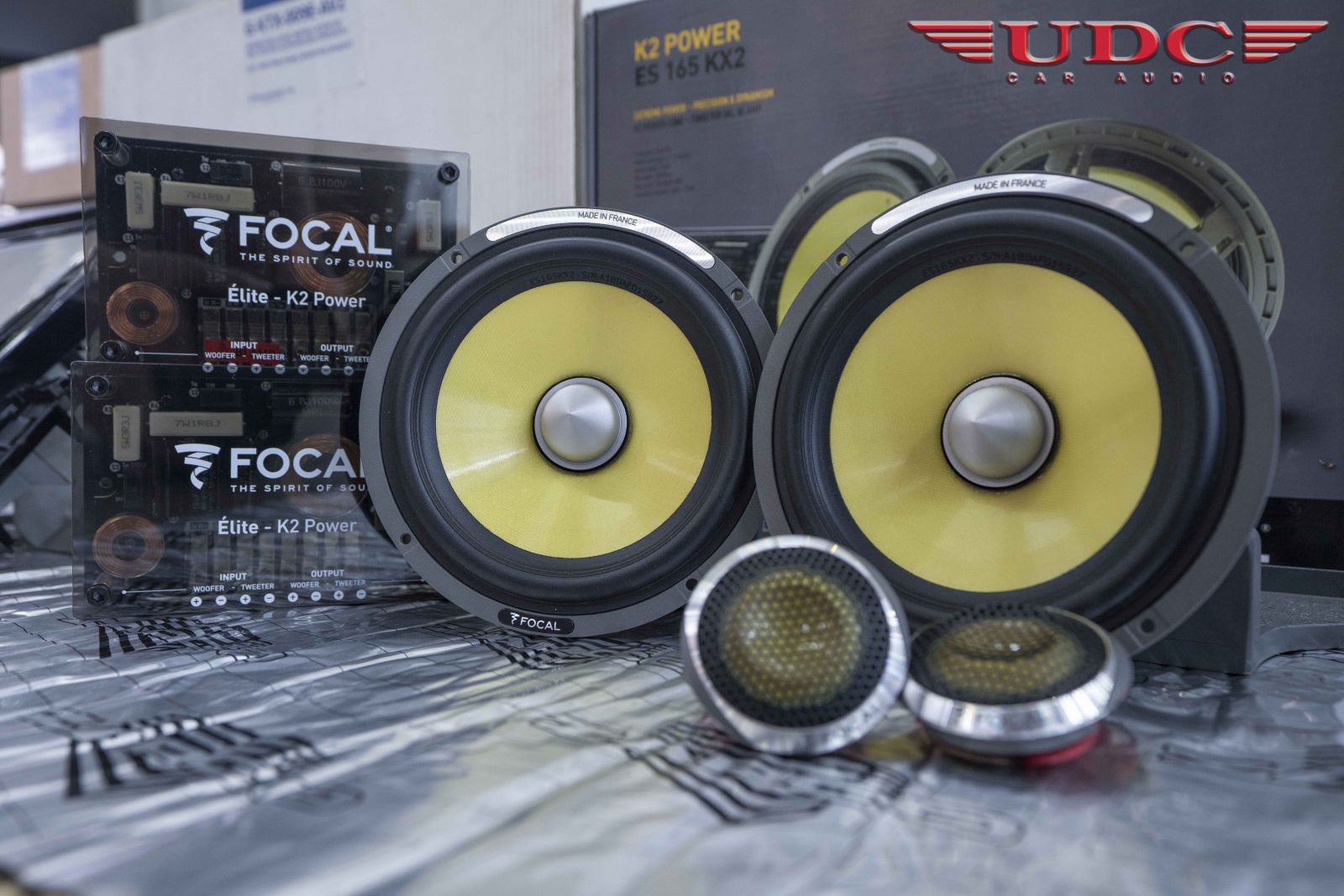

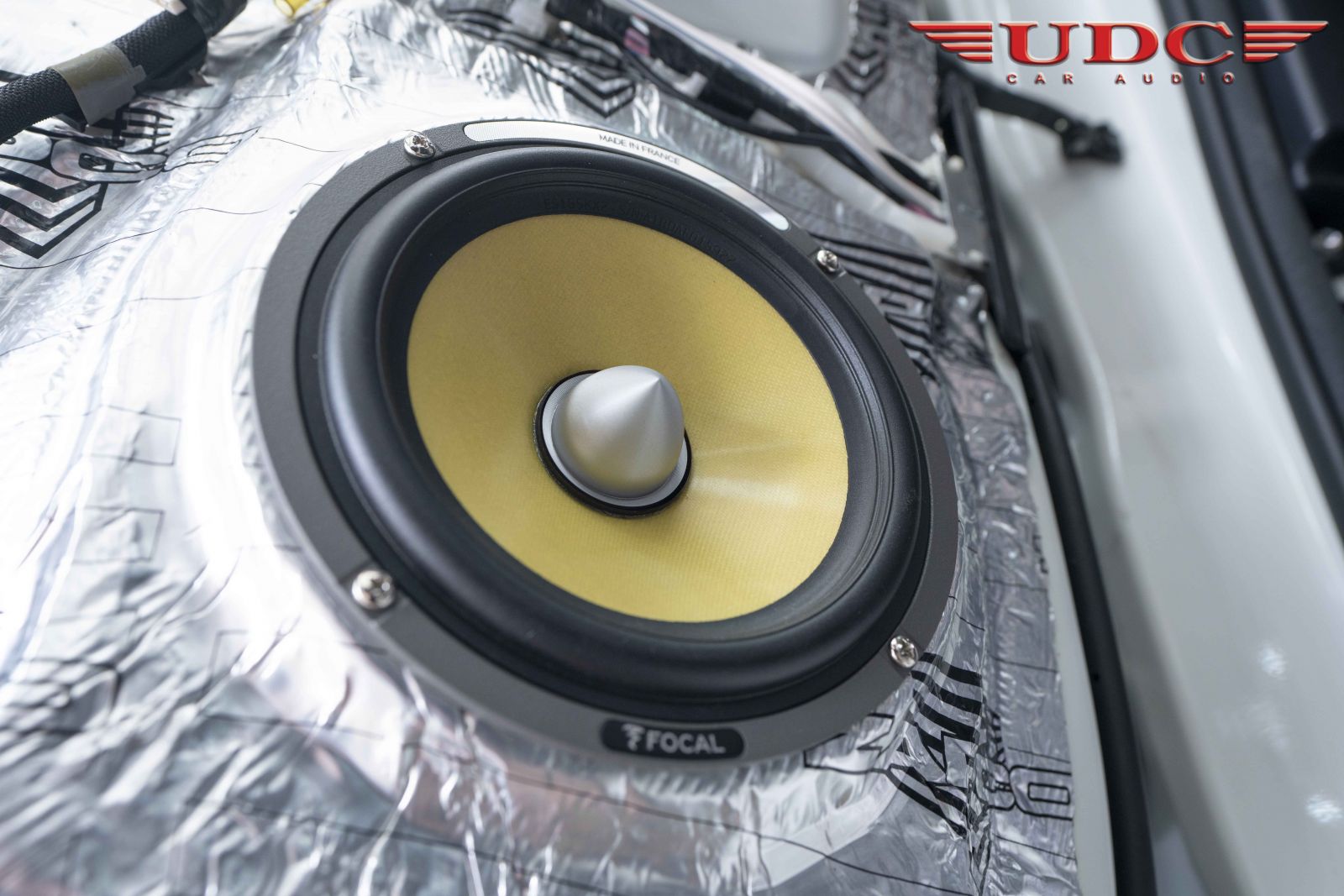

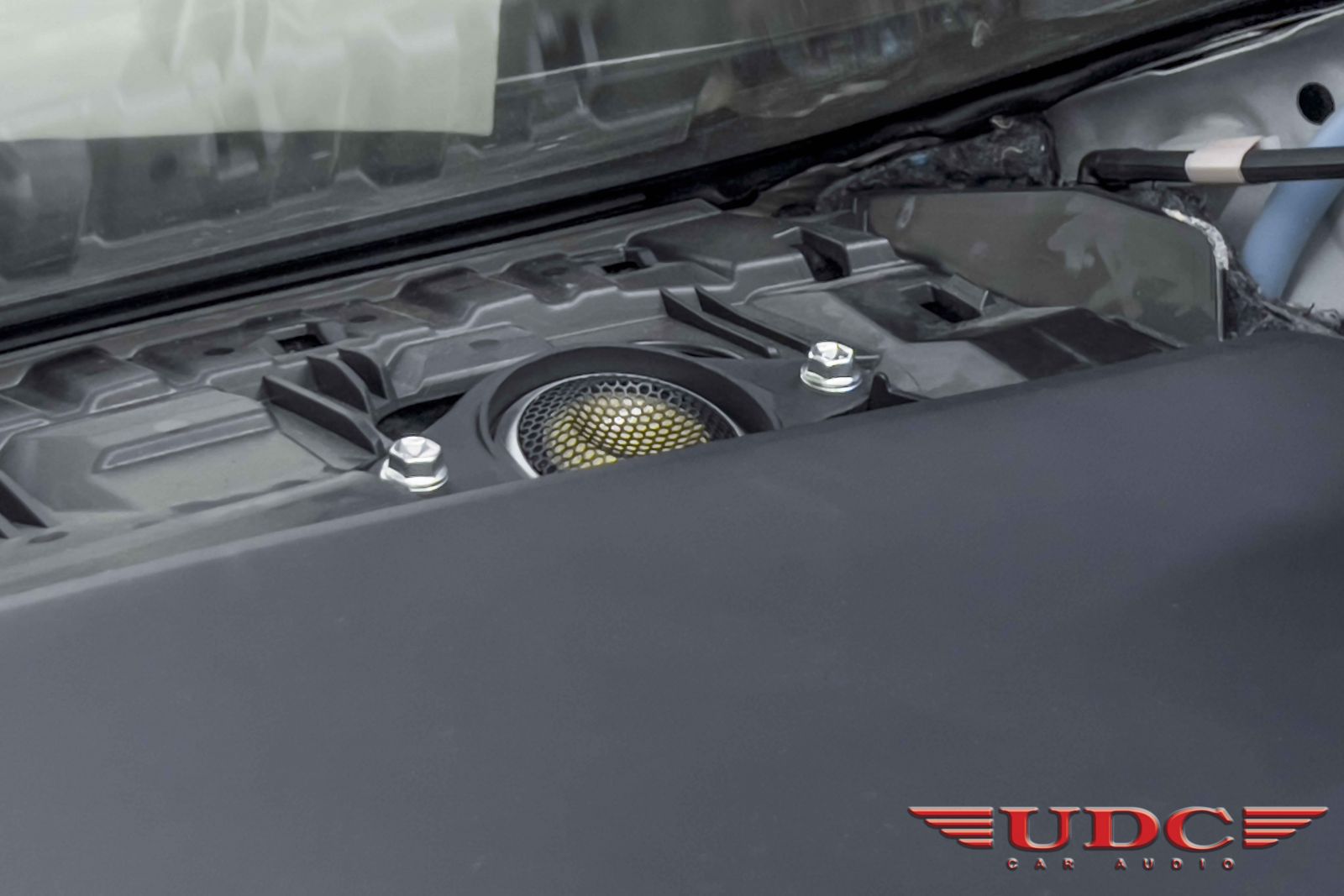

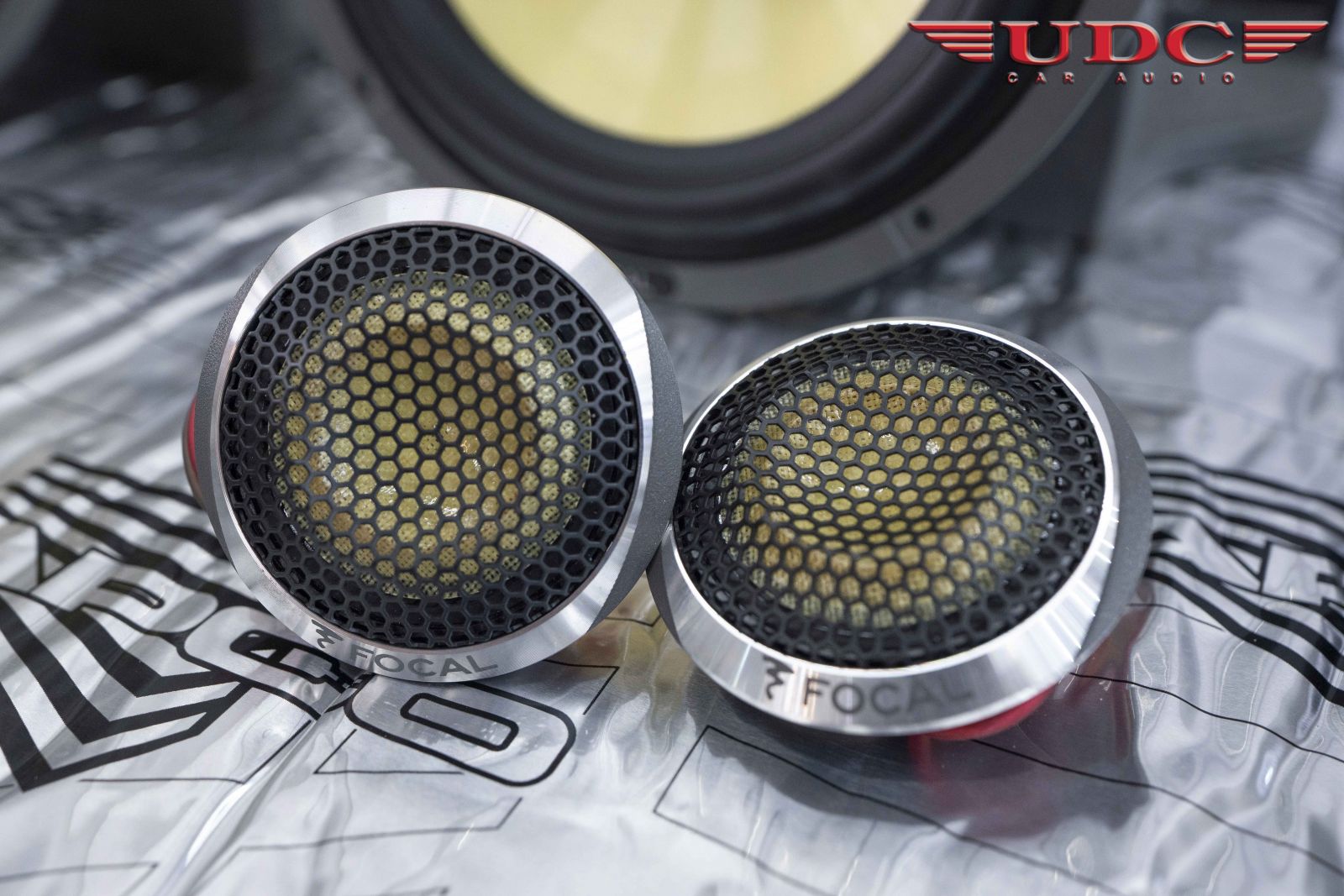

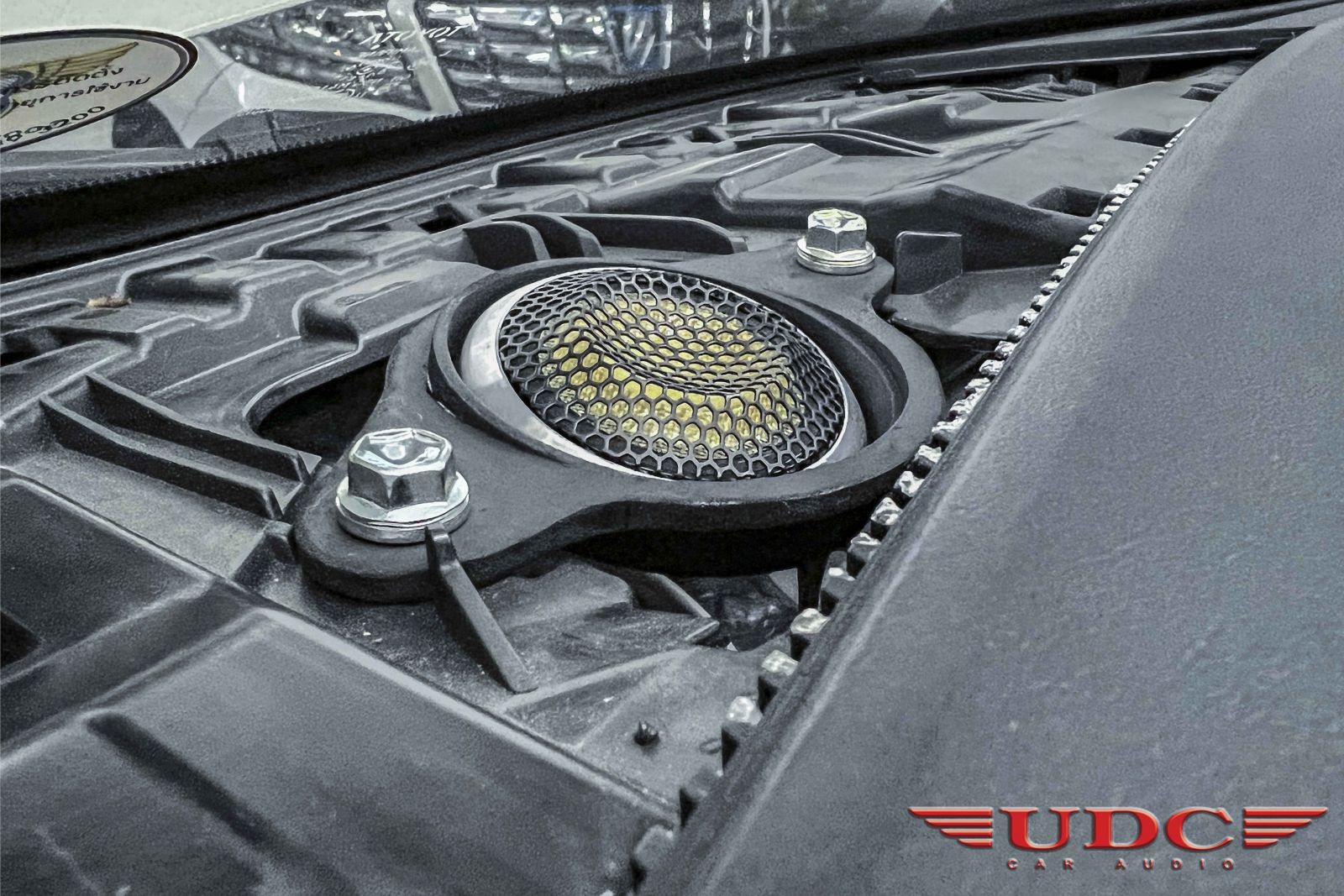

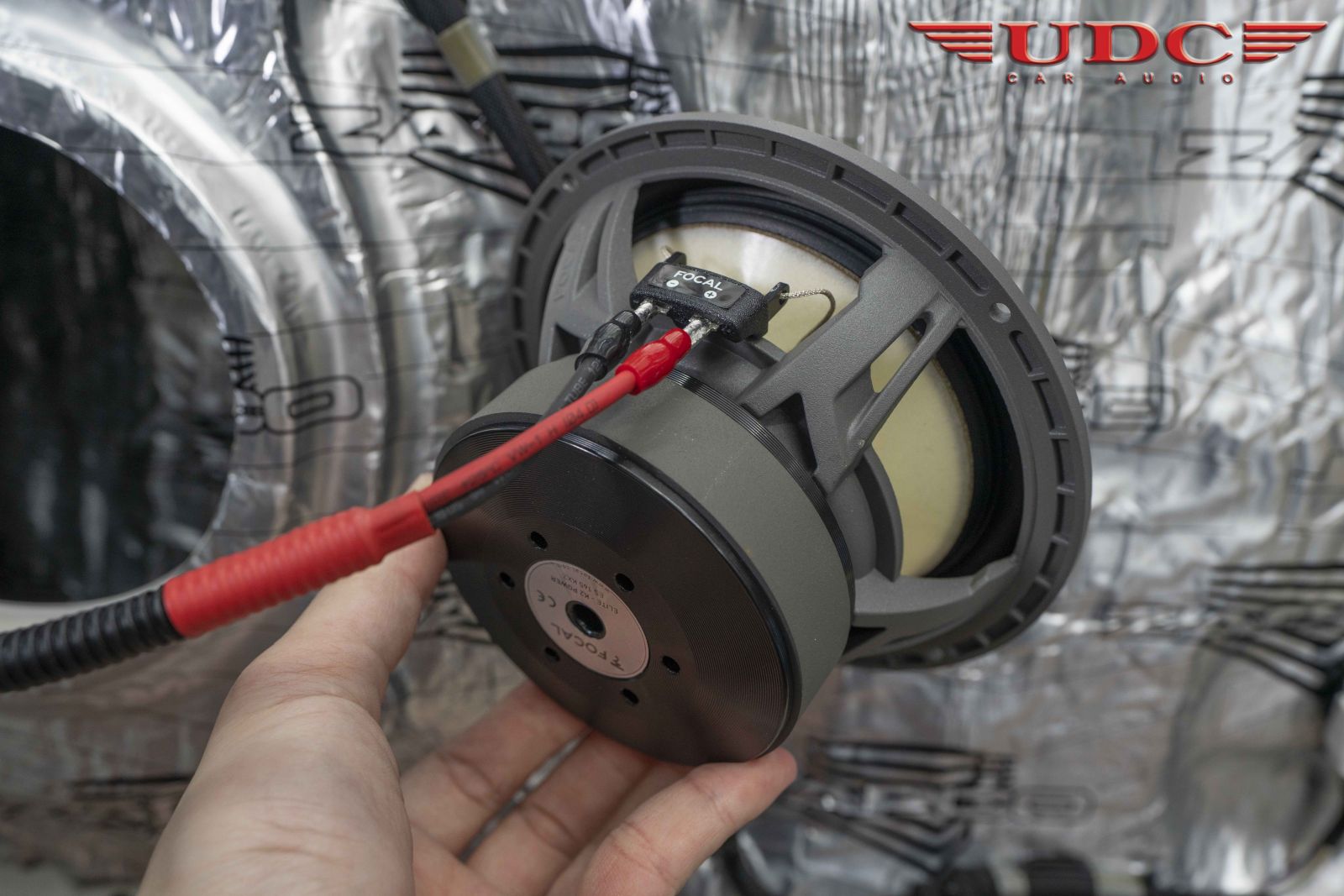

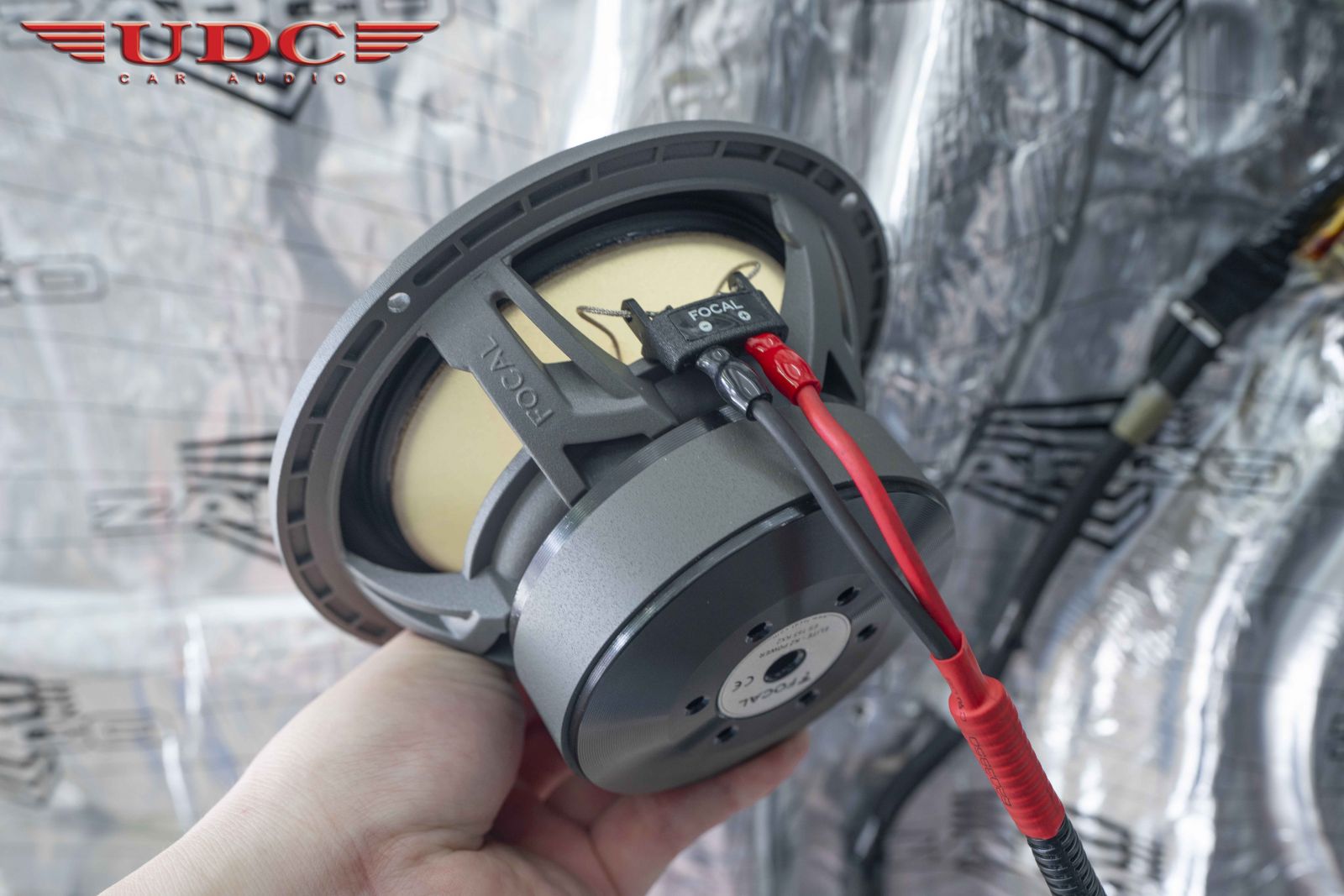

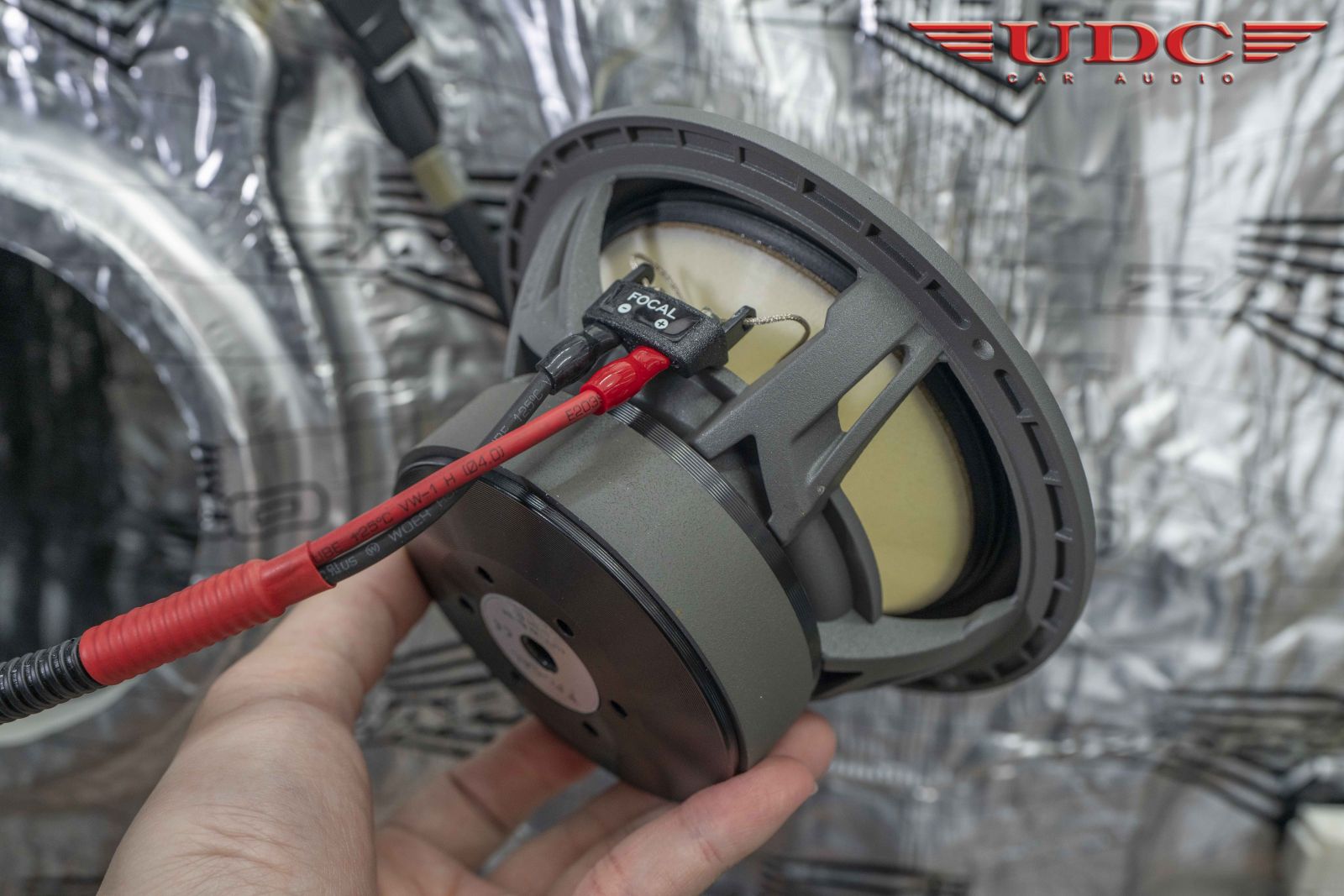

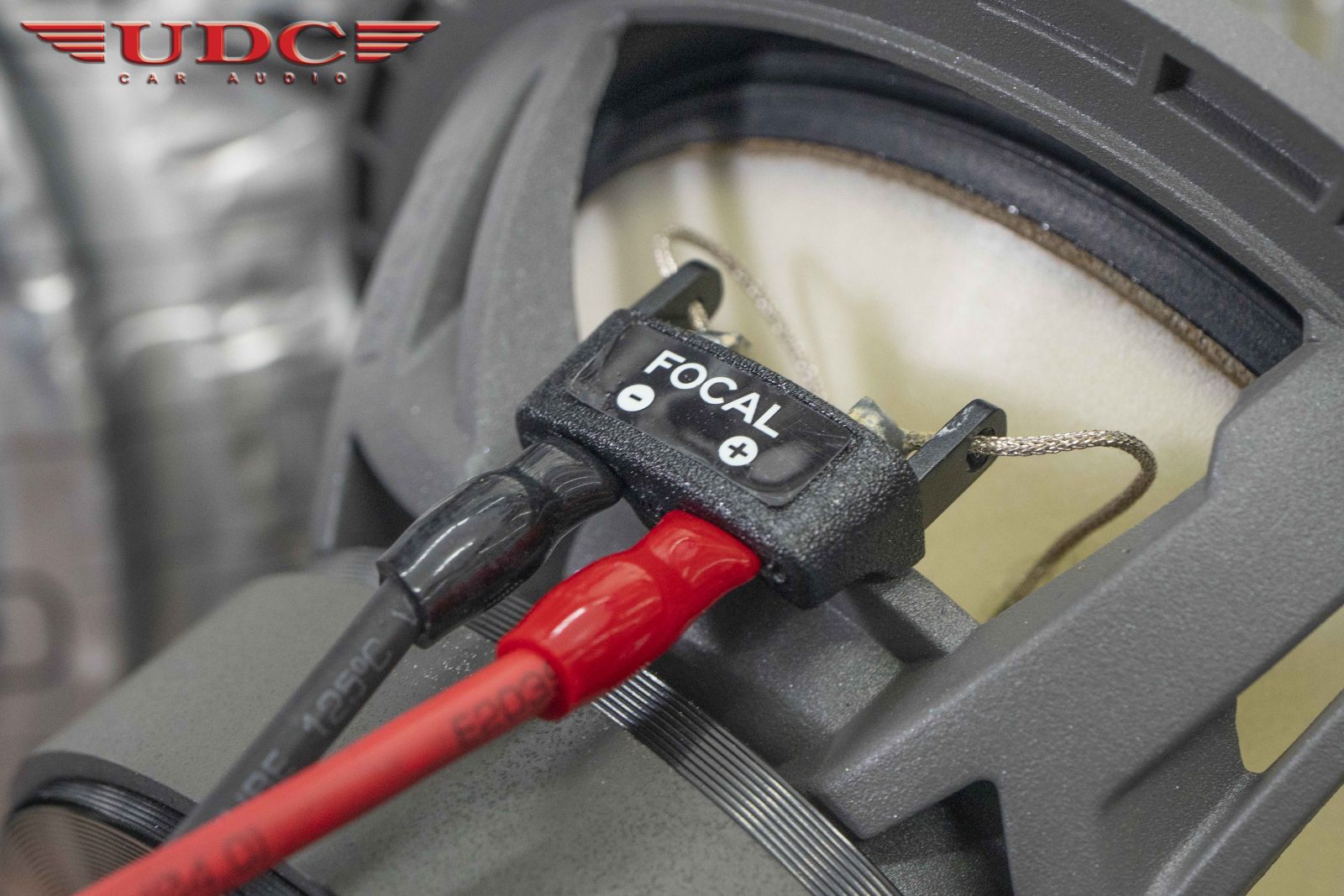

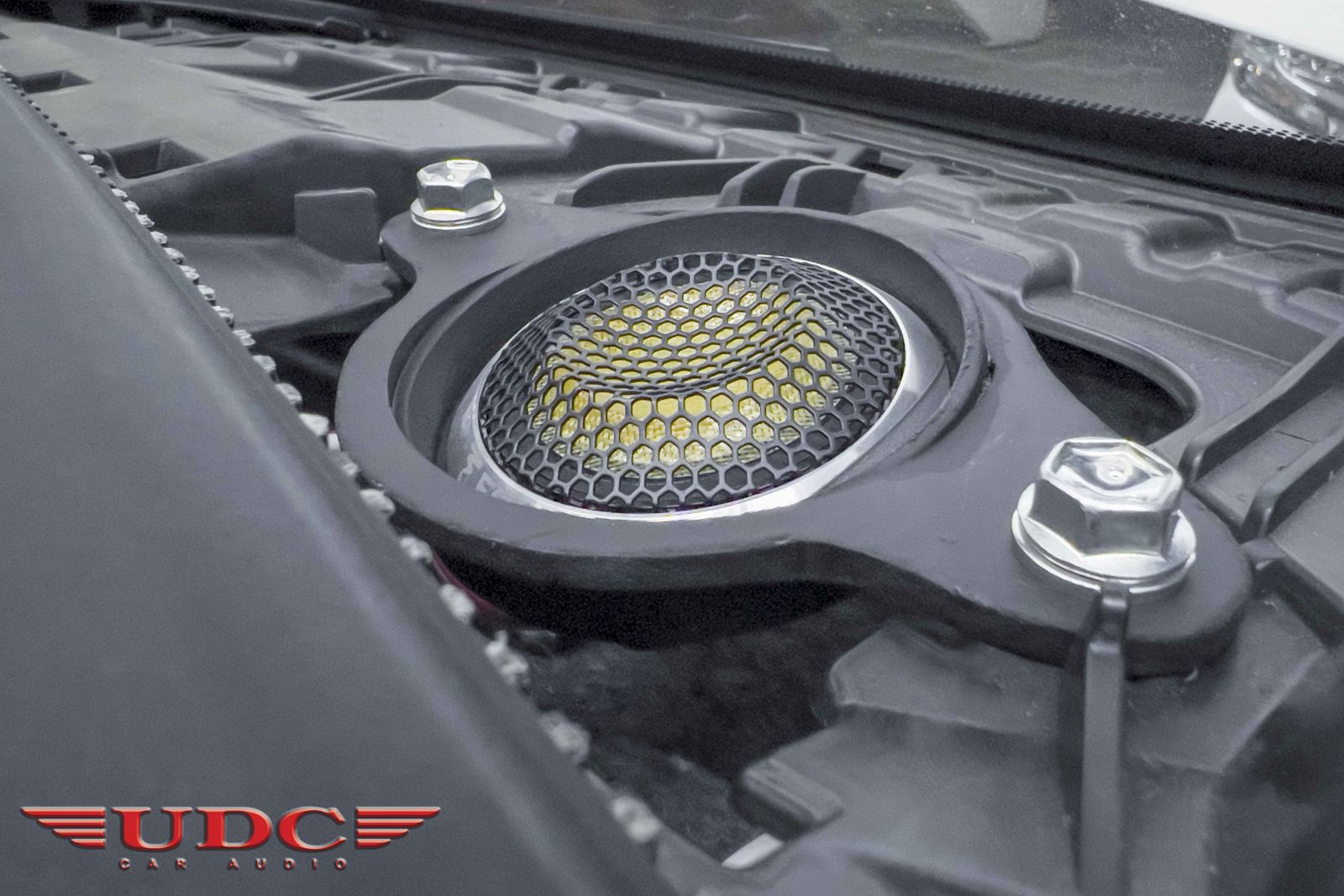

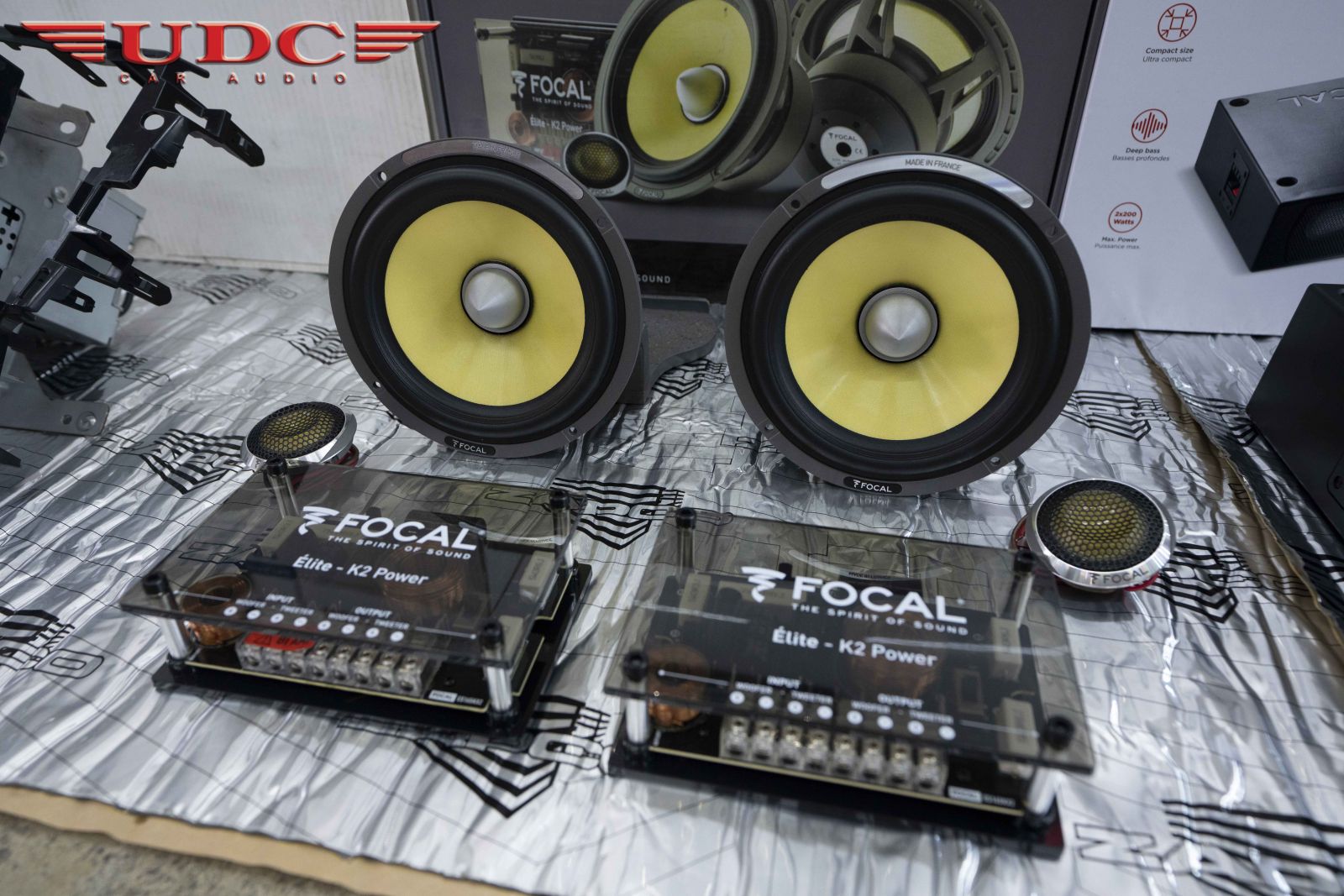

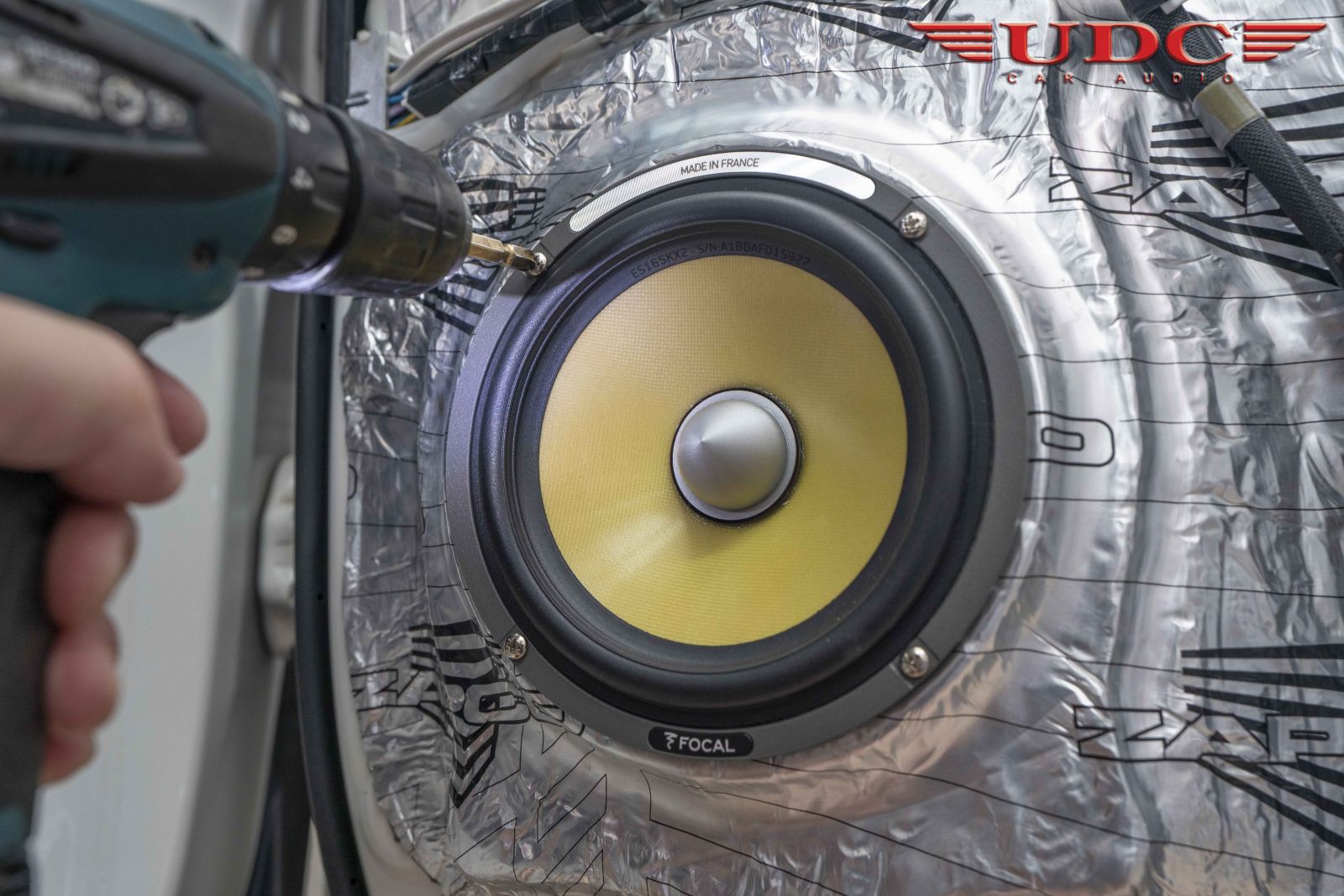

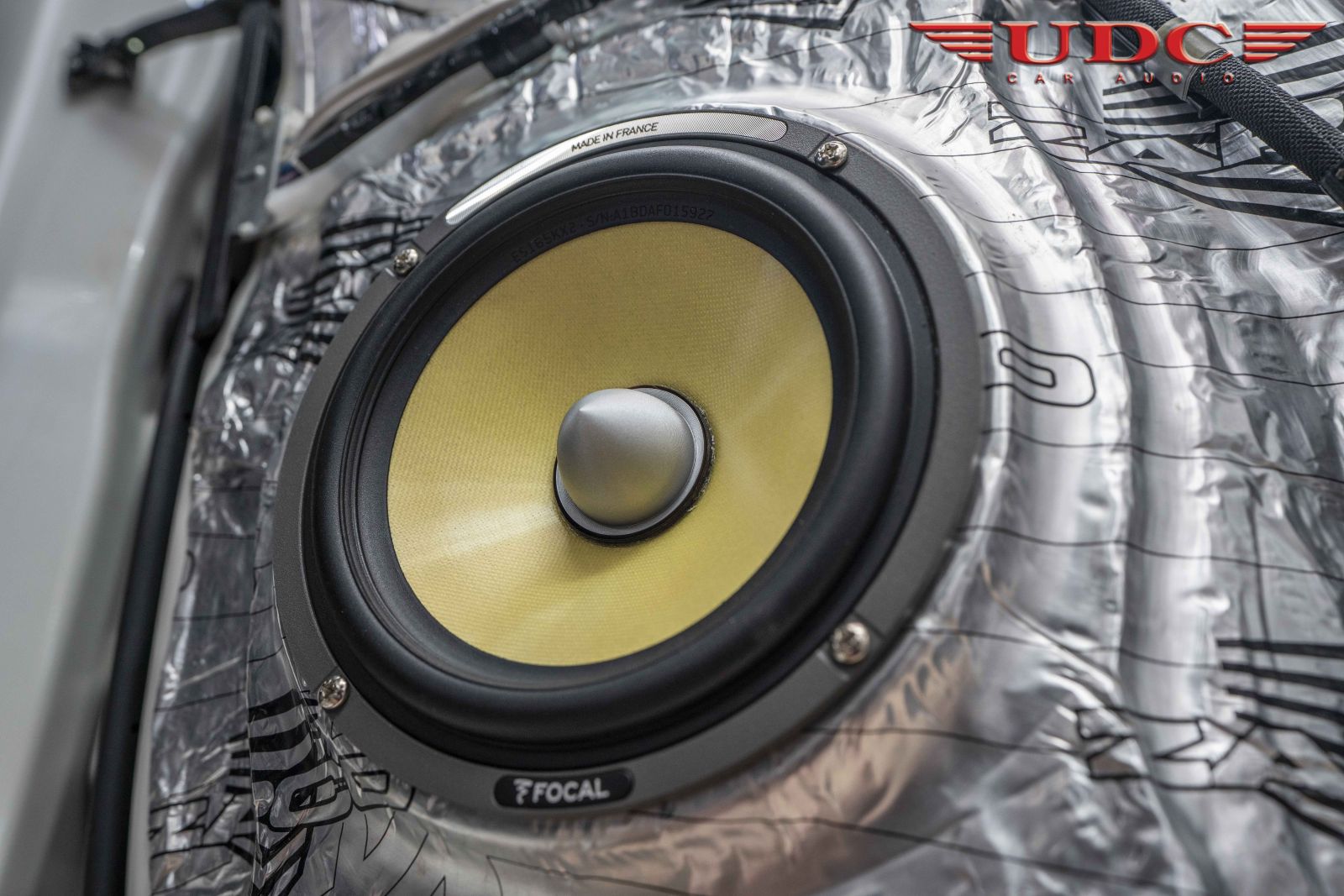

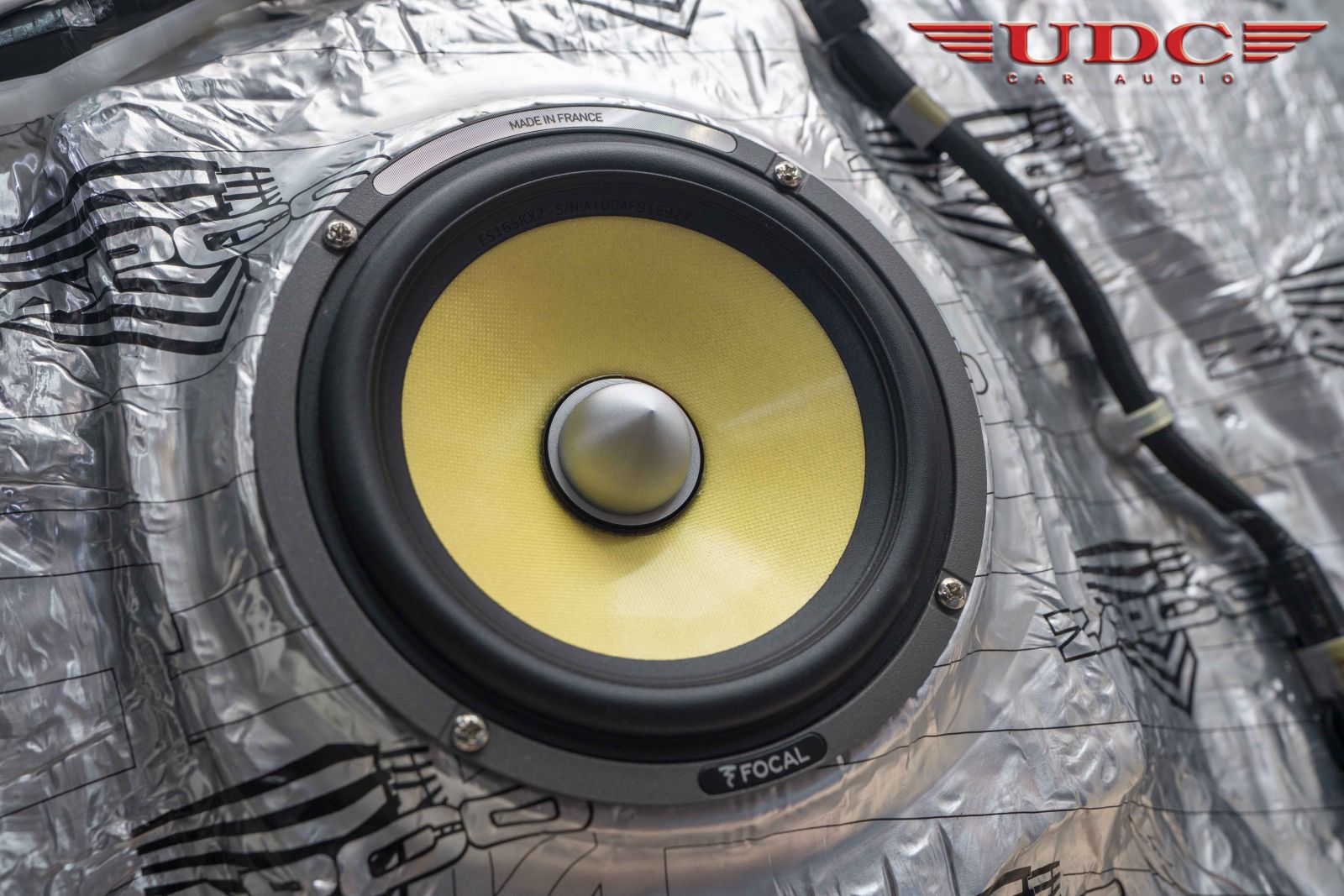

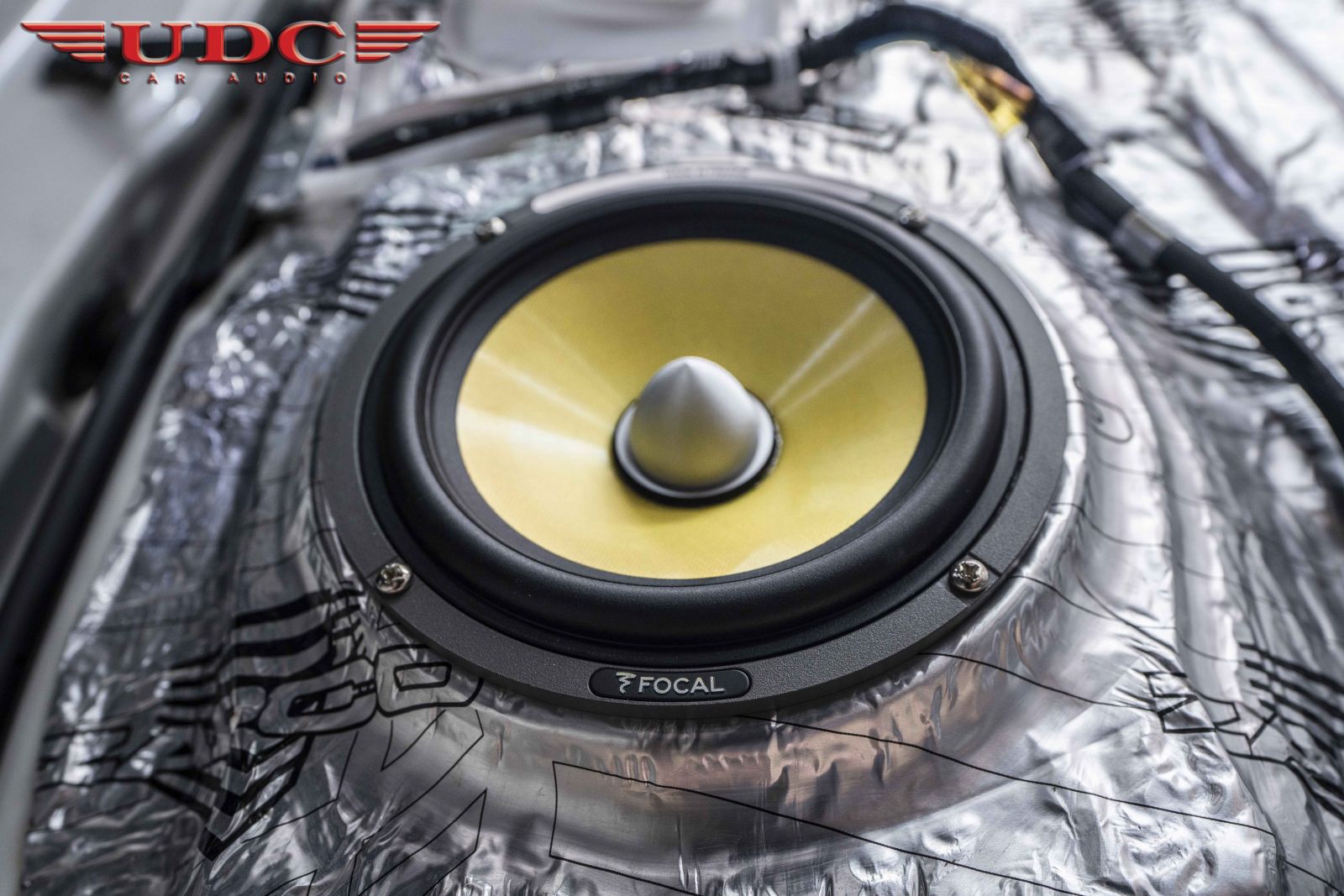

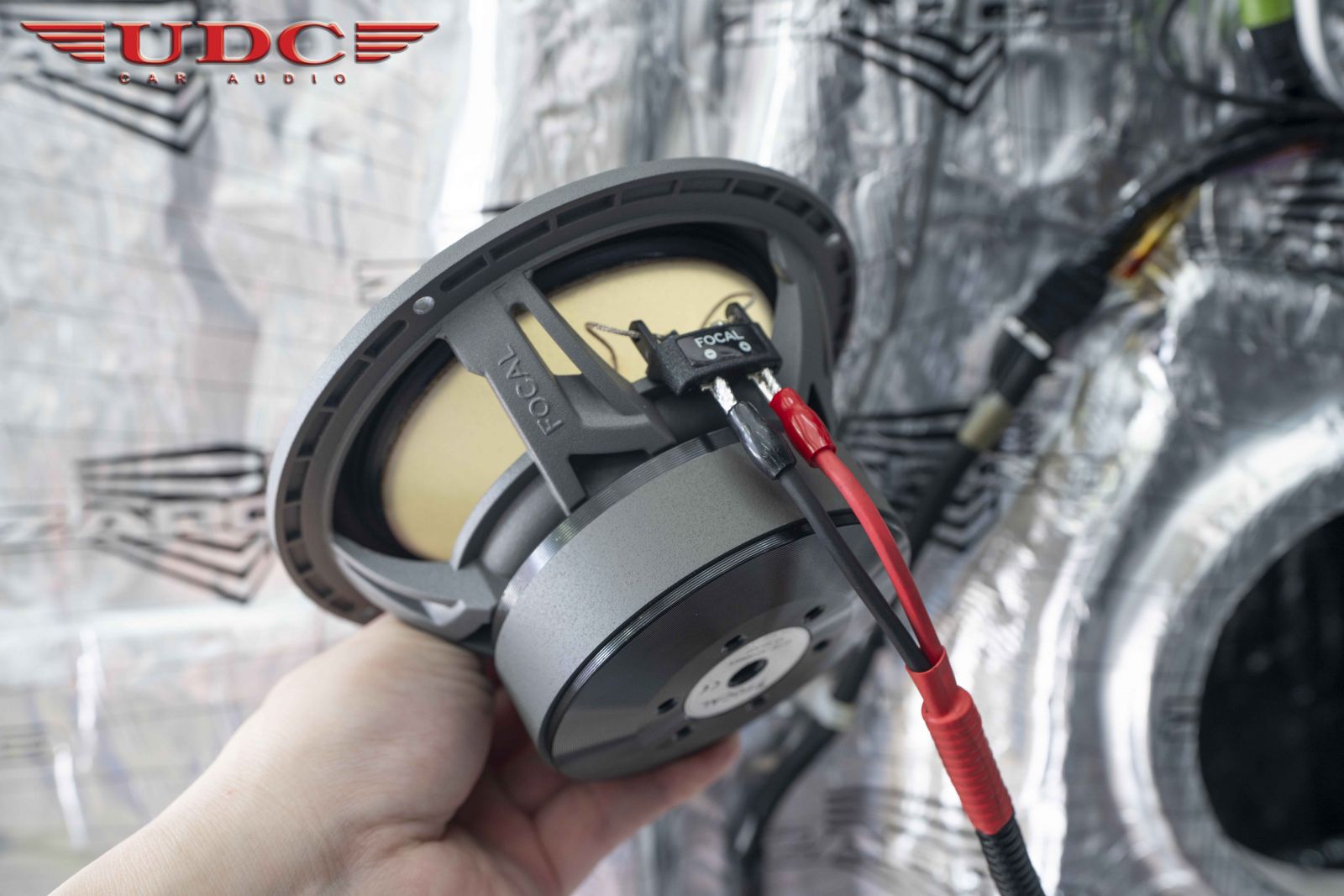

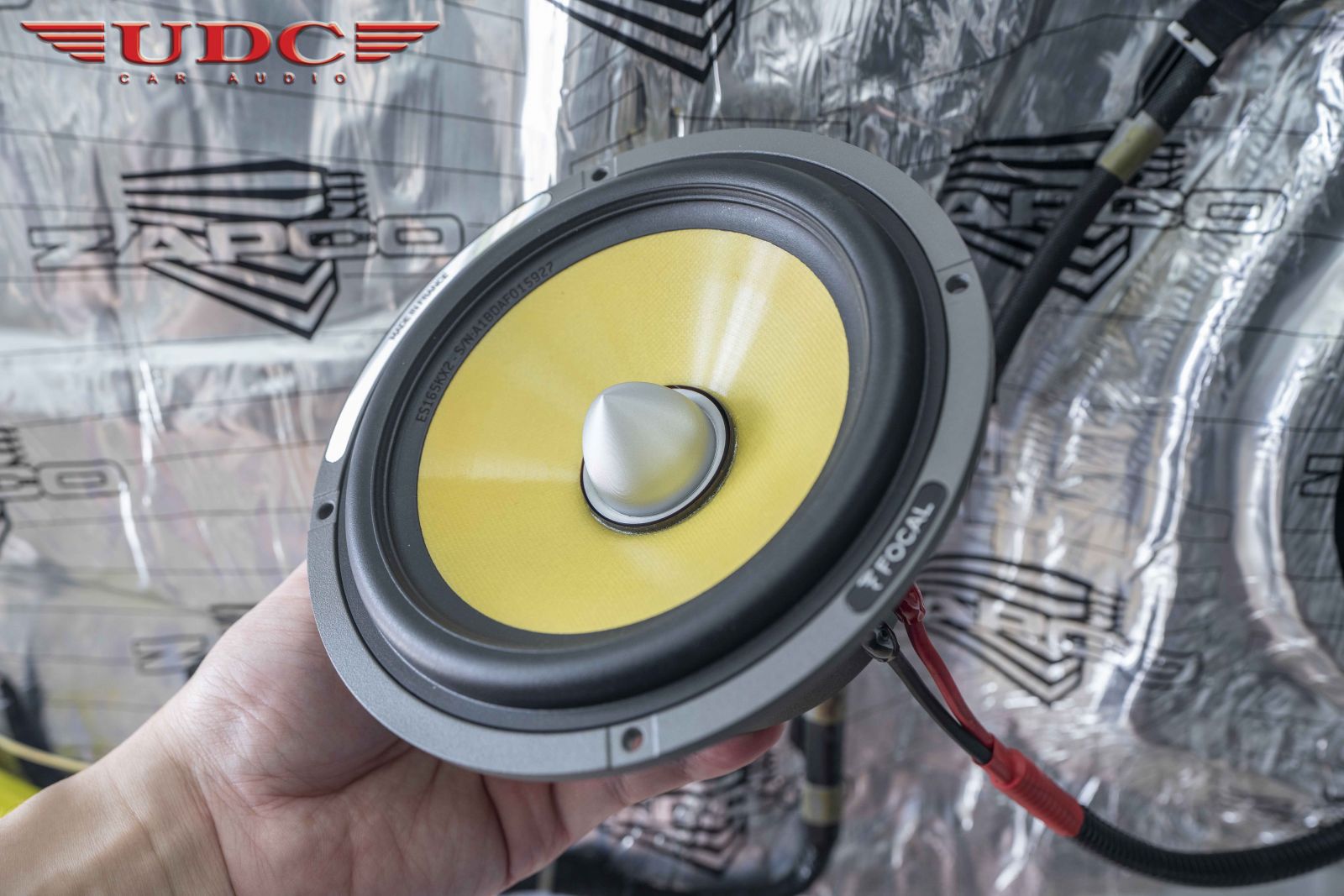

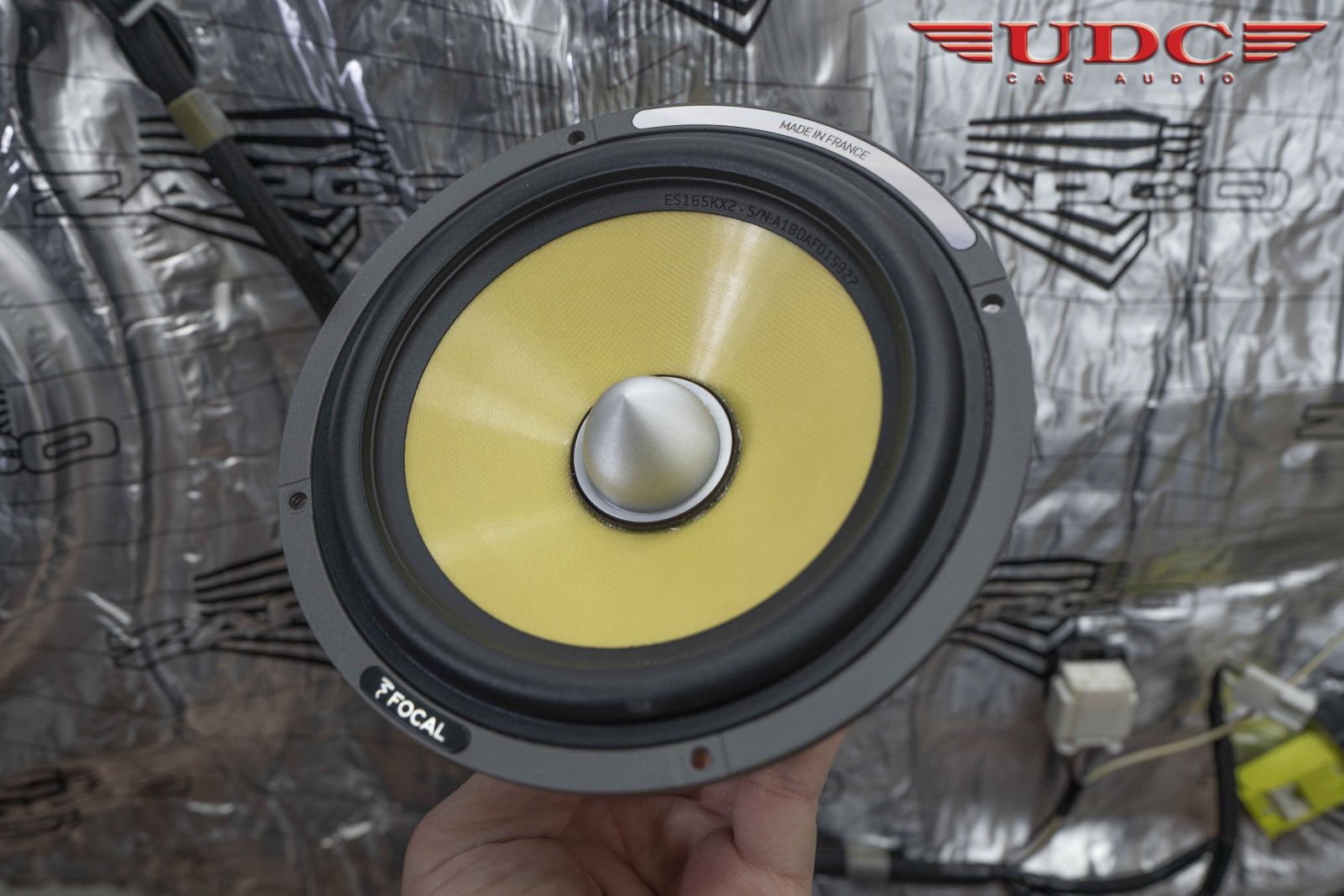

5. FOCAL K2 POWER ES165KX2


6. FOCAL iSUB TWIN

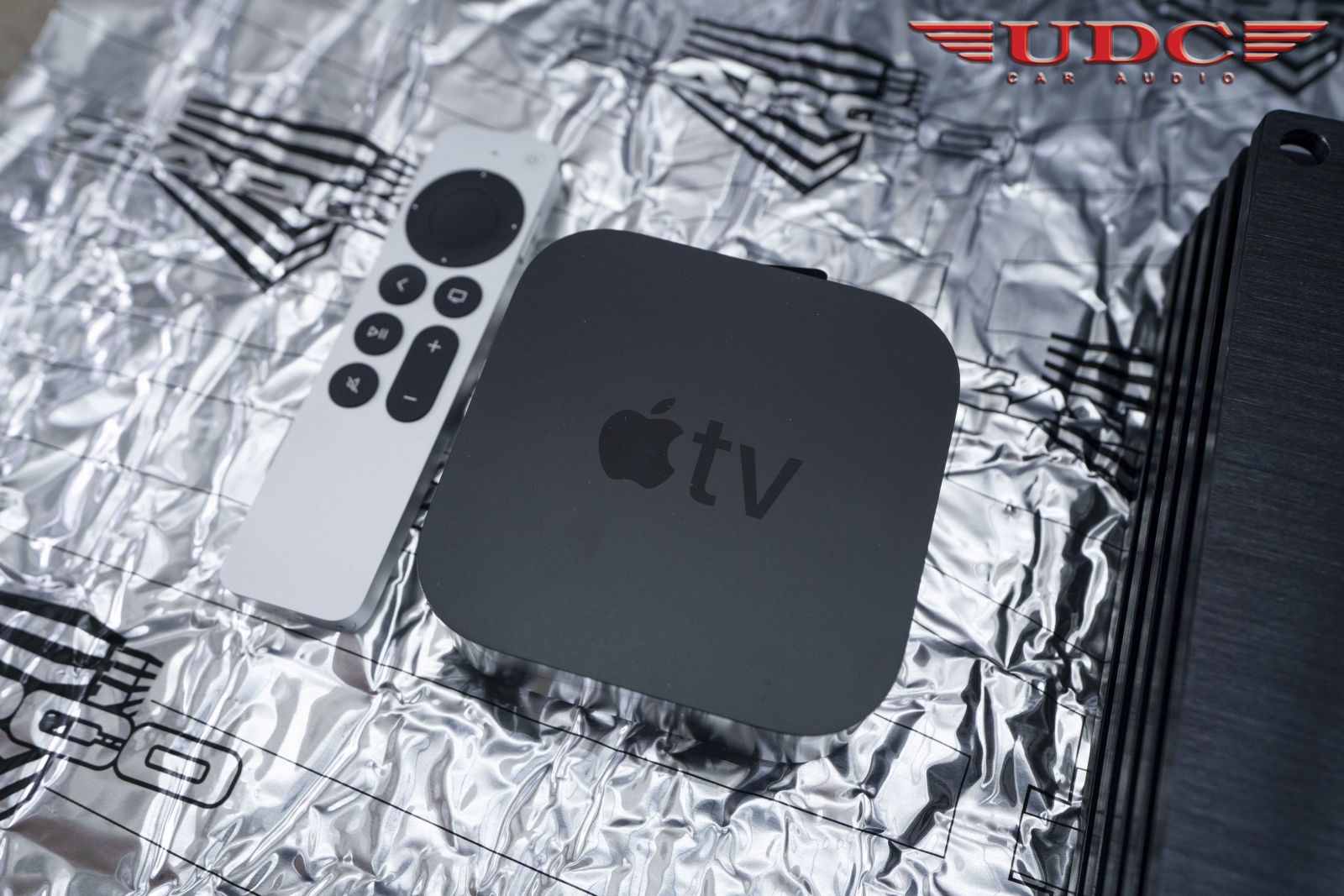

7. APPLE TV 4K


8. แผ่น Damp ZAPCO VIBRATION SOUNDPROOF  2 Layer ที่ประตูหน้า

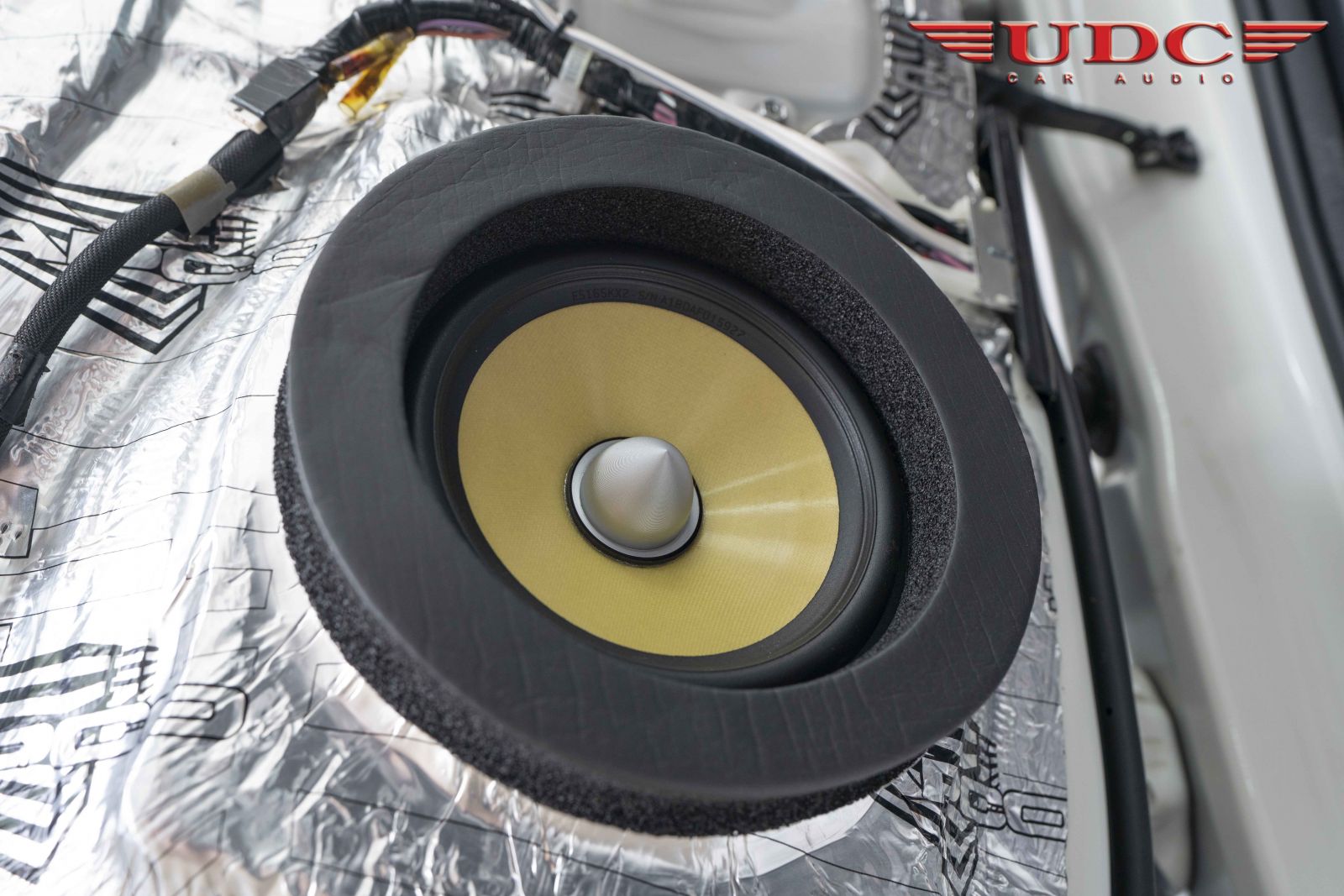

9. ZENISS ZClu8 ฐานรองลำโพงแบบ กันน้ำ+เชื้อรา


10. ZENISS ABSORBER ที่แผงประตูด้านนอก


11. ZENISS Silent Sphere แผ่นกันเสียงก้องที่หน้าลำโพง


12. ZENISS หางปลาเข้าขั้วแบบทองเหลืองชุบทอง 24K

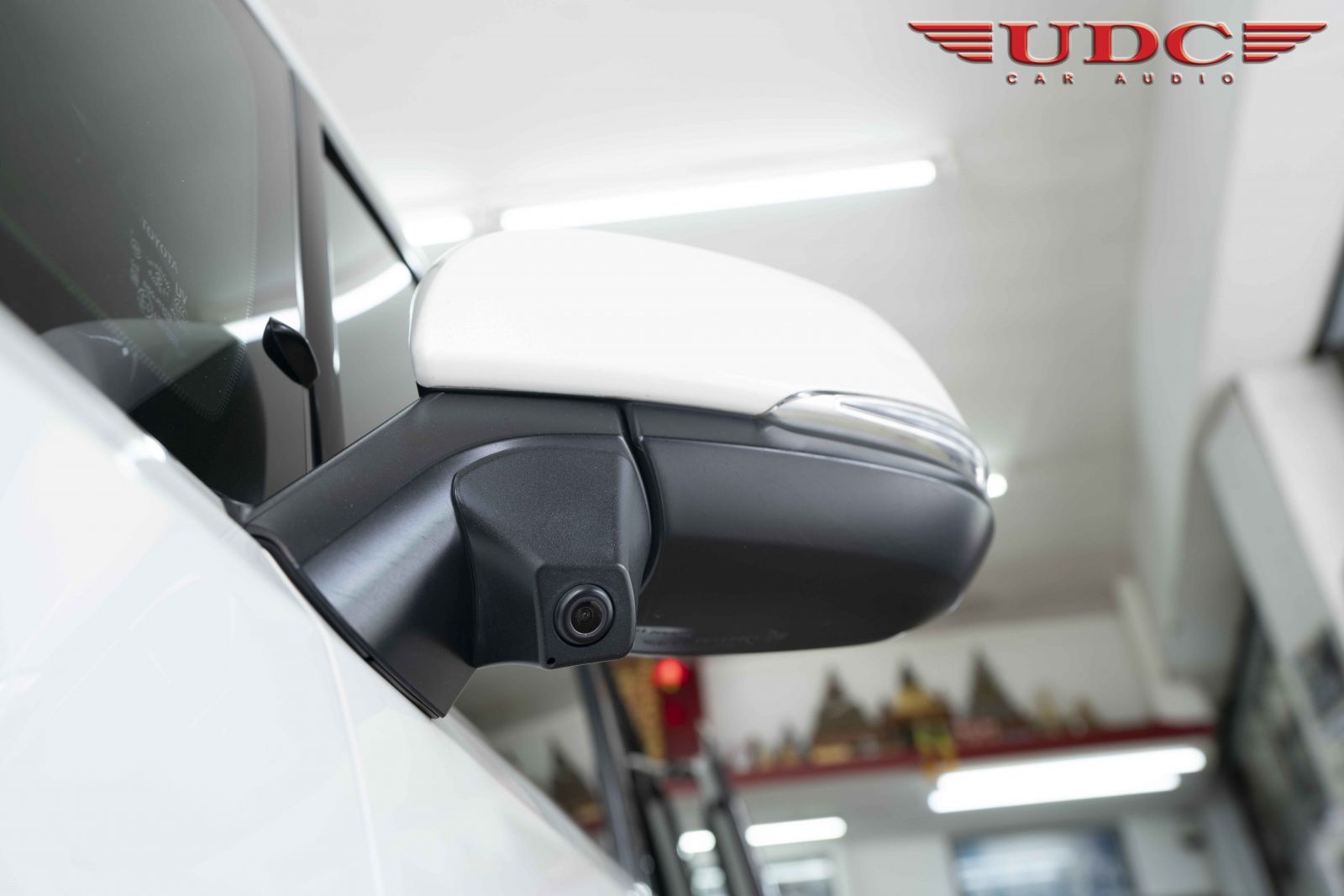

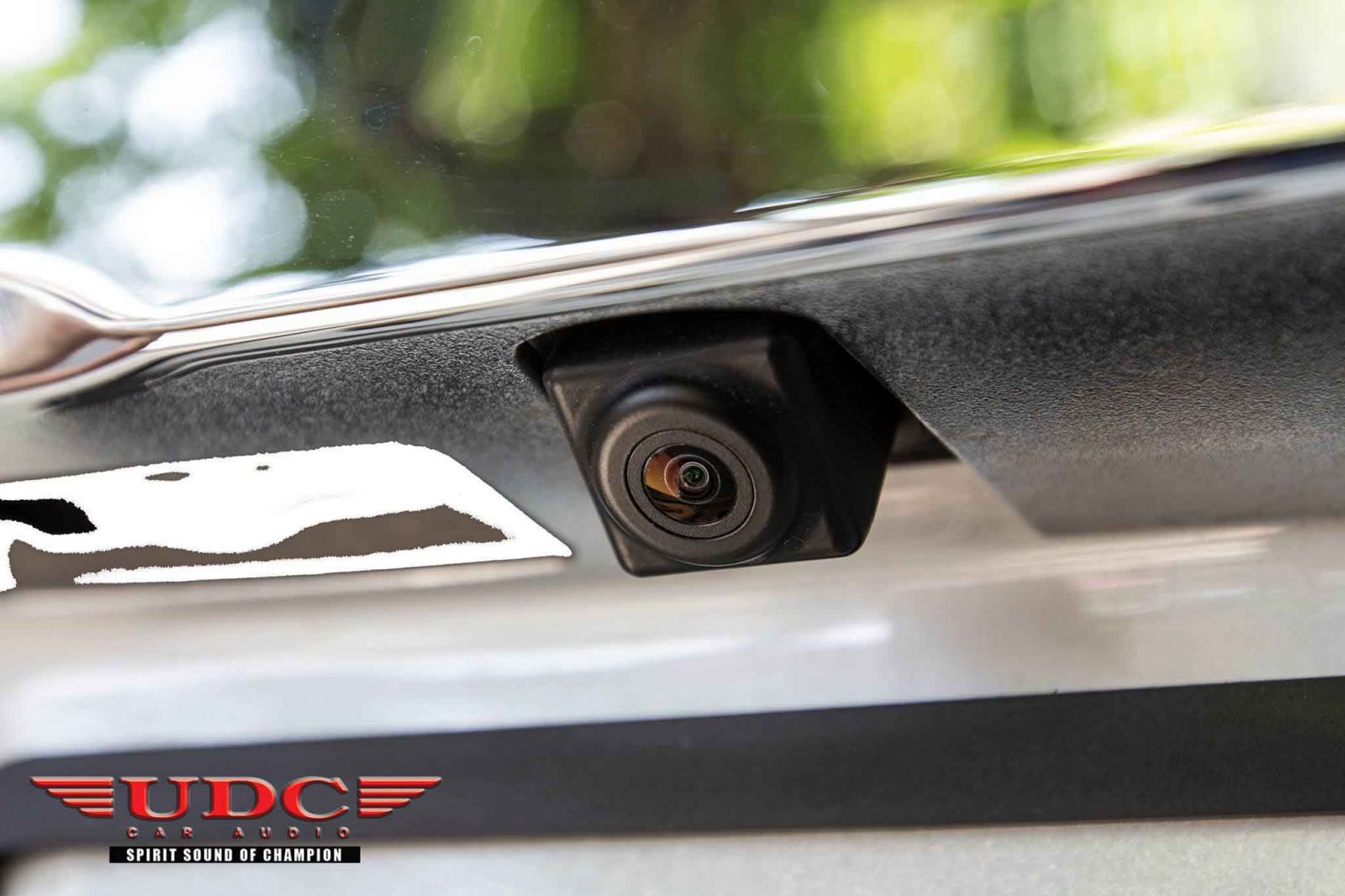

13. THINKWARE F70 2 ตัว (F,R)


14. INVERTER SUNSOLAR (PURE SINE WAVE) 500W 12V TO 220V



15. ชุดรางปลั๊กไฟบ้าน 5 ช่อง / 2 USB


16. FUSE HOLDER HARMOTECH PG3 (ANL 100A)




ชุดสายต่างๆทั้งระบบ

17. สายไฟ TCHERNOV CABLE STANDARD 4 POWER (4AWG)

18. สายลำโพง KLOTZ STUDIO LYP025 (14AWG) (TW,MB,SUB)

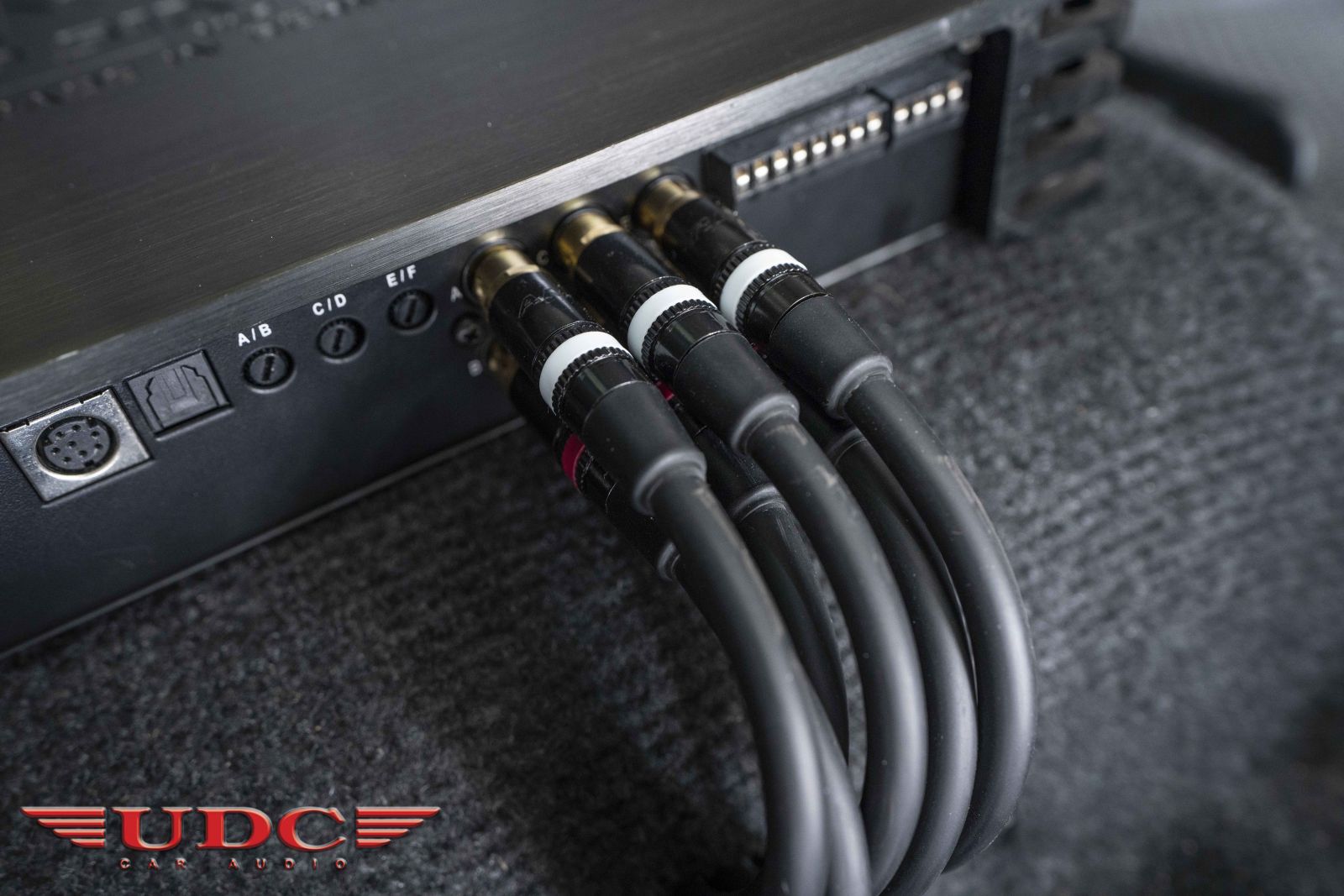

19. สายสัญญาณ KLOTZ AC110SW + REAN RCA

20. บัดกรีเข้าอุปกรณ์ต่างๆ ทั้งระบบด้วยตะกั่วเงิน TCHERNOV SFS/AG Super Flux Silver Solder for Audio

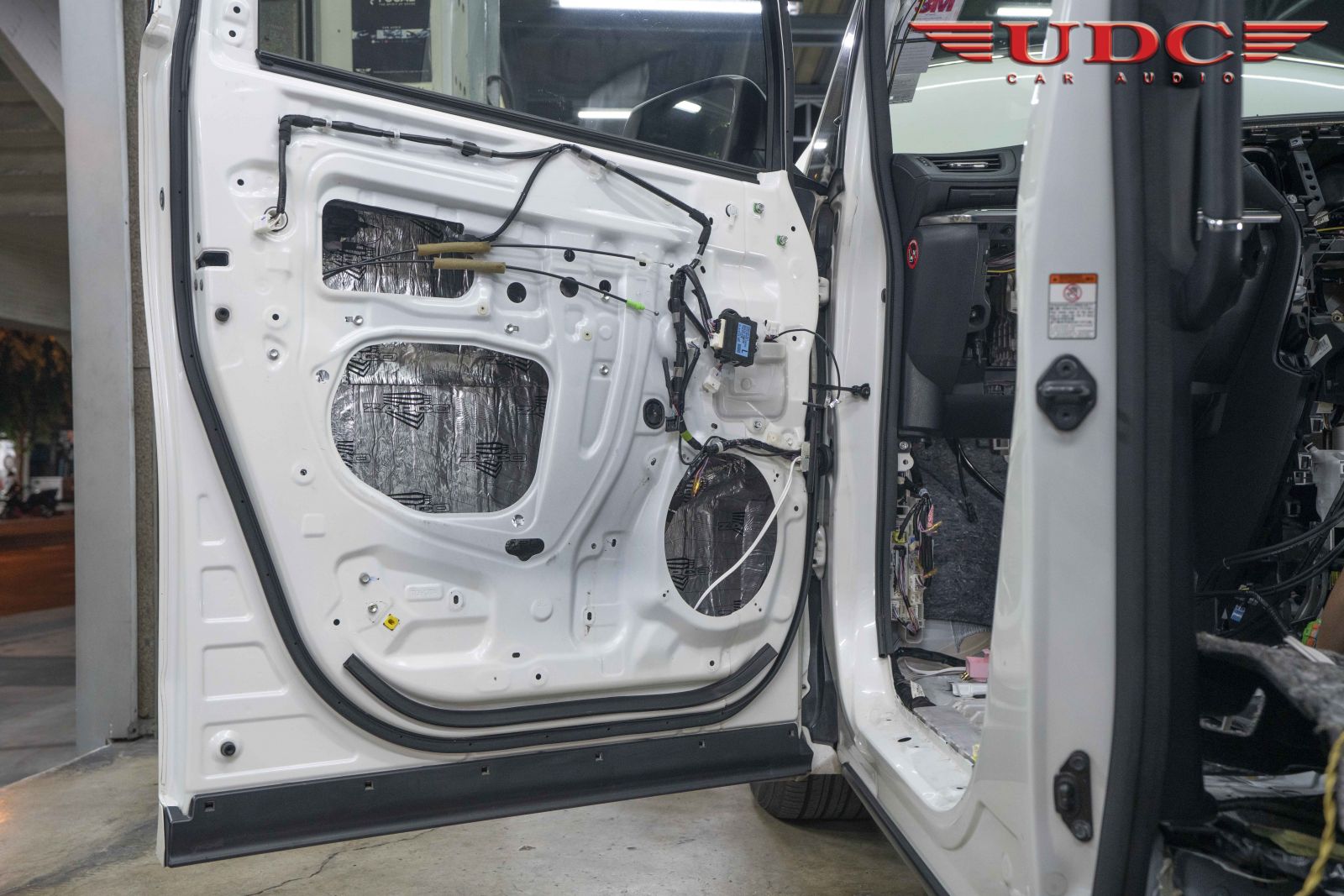

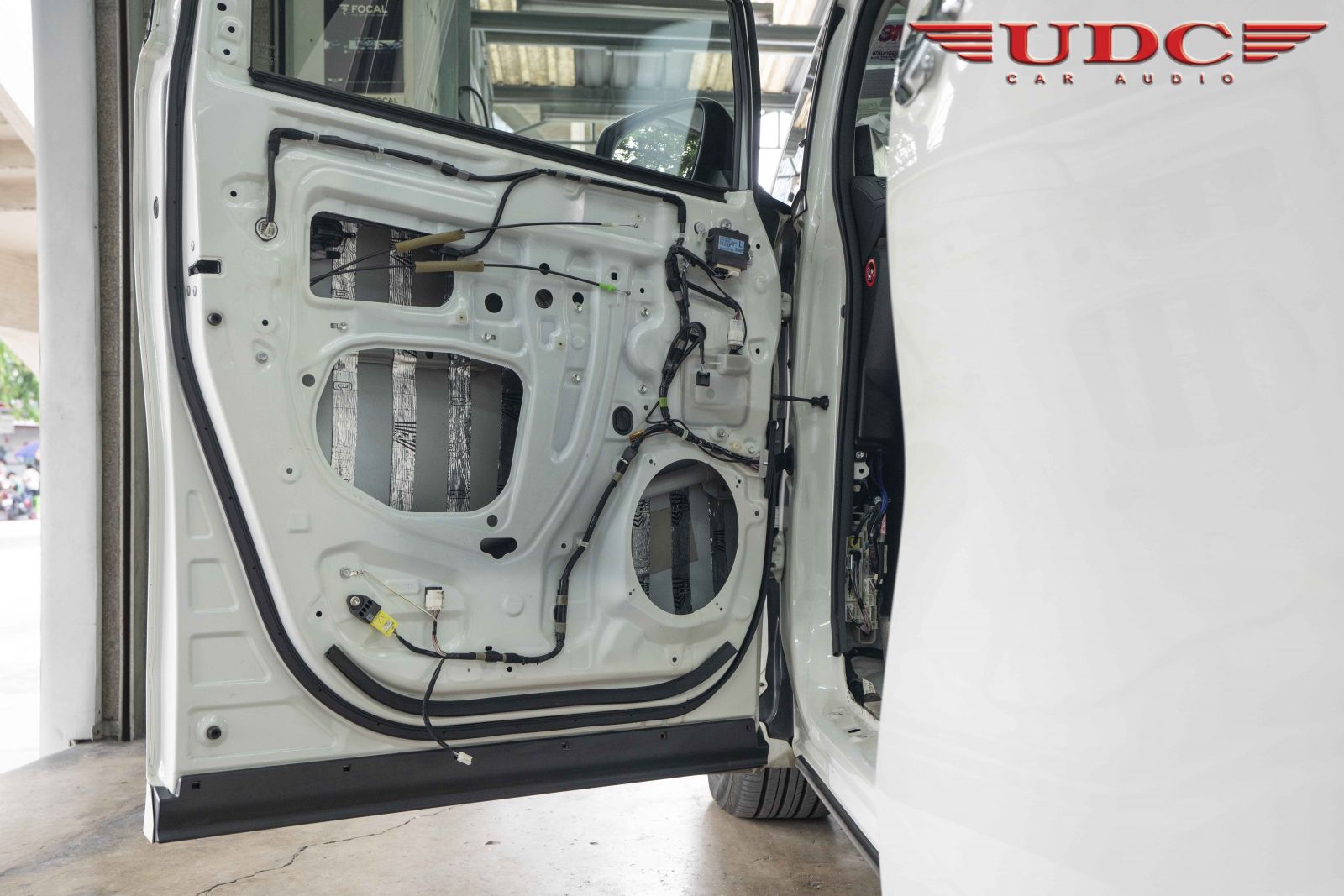

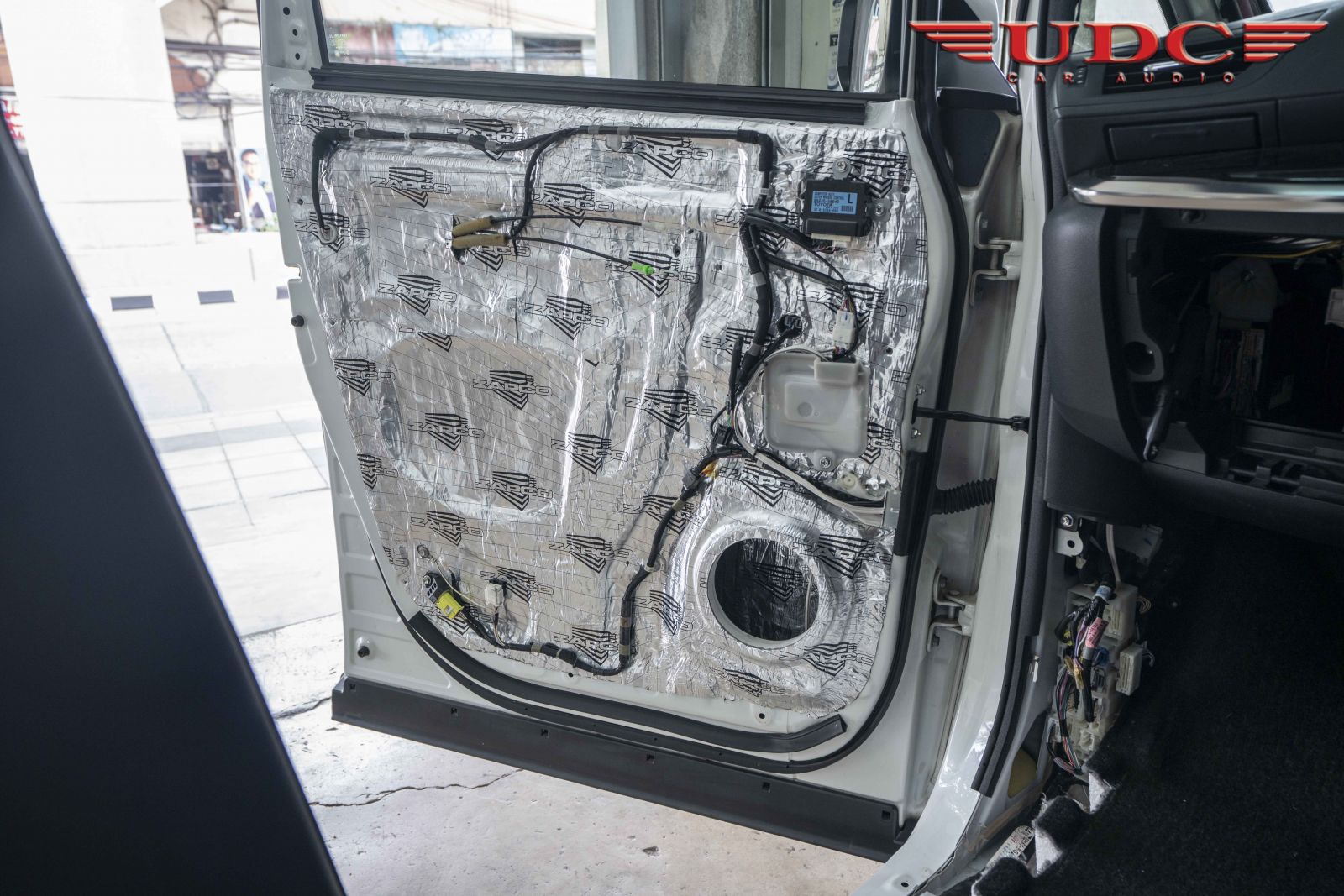

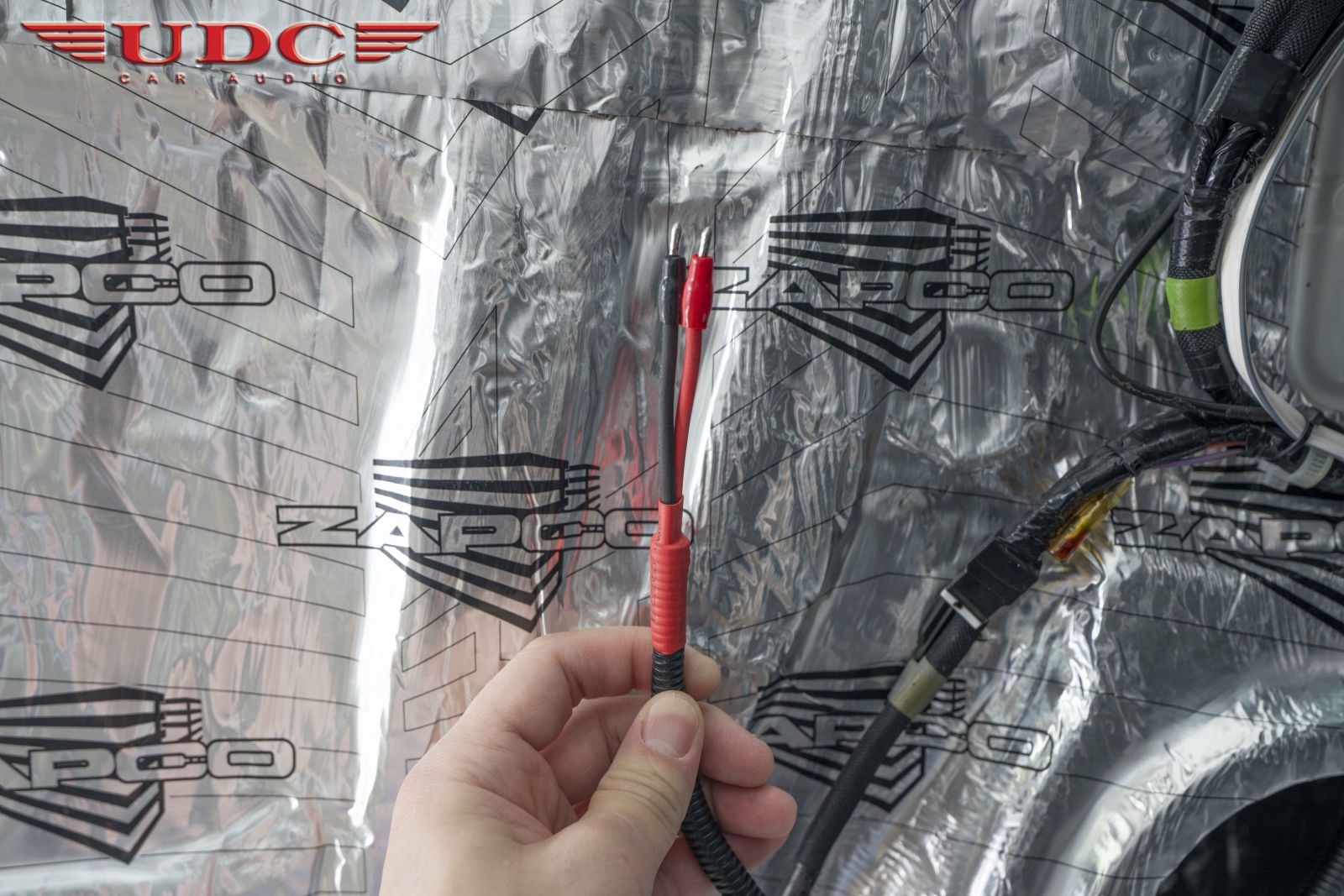

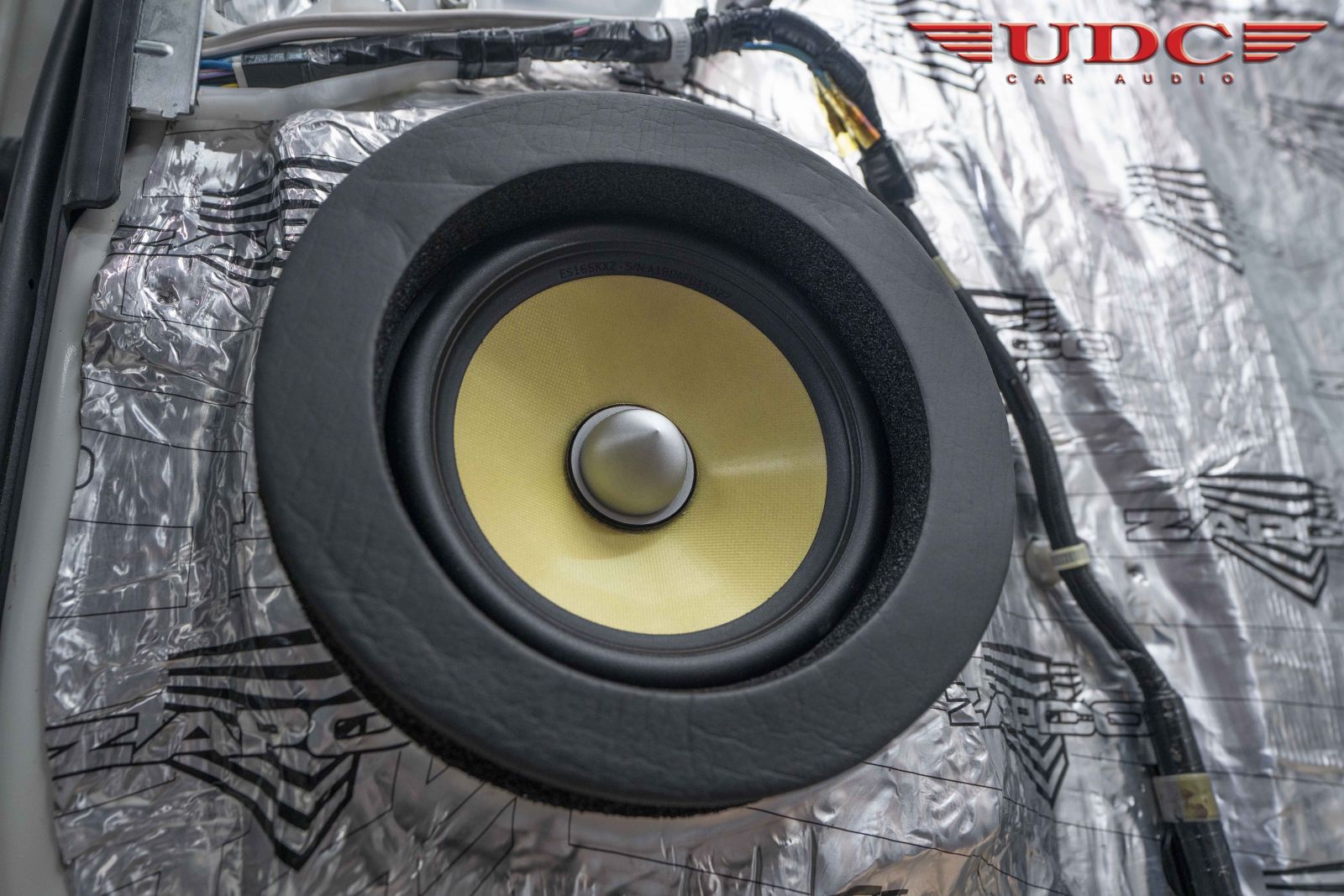

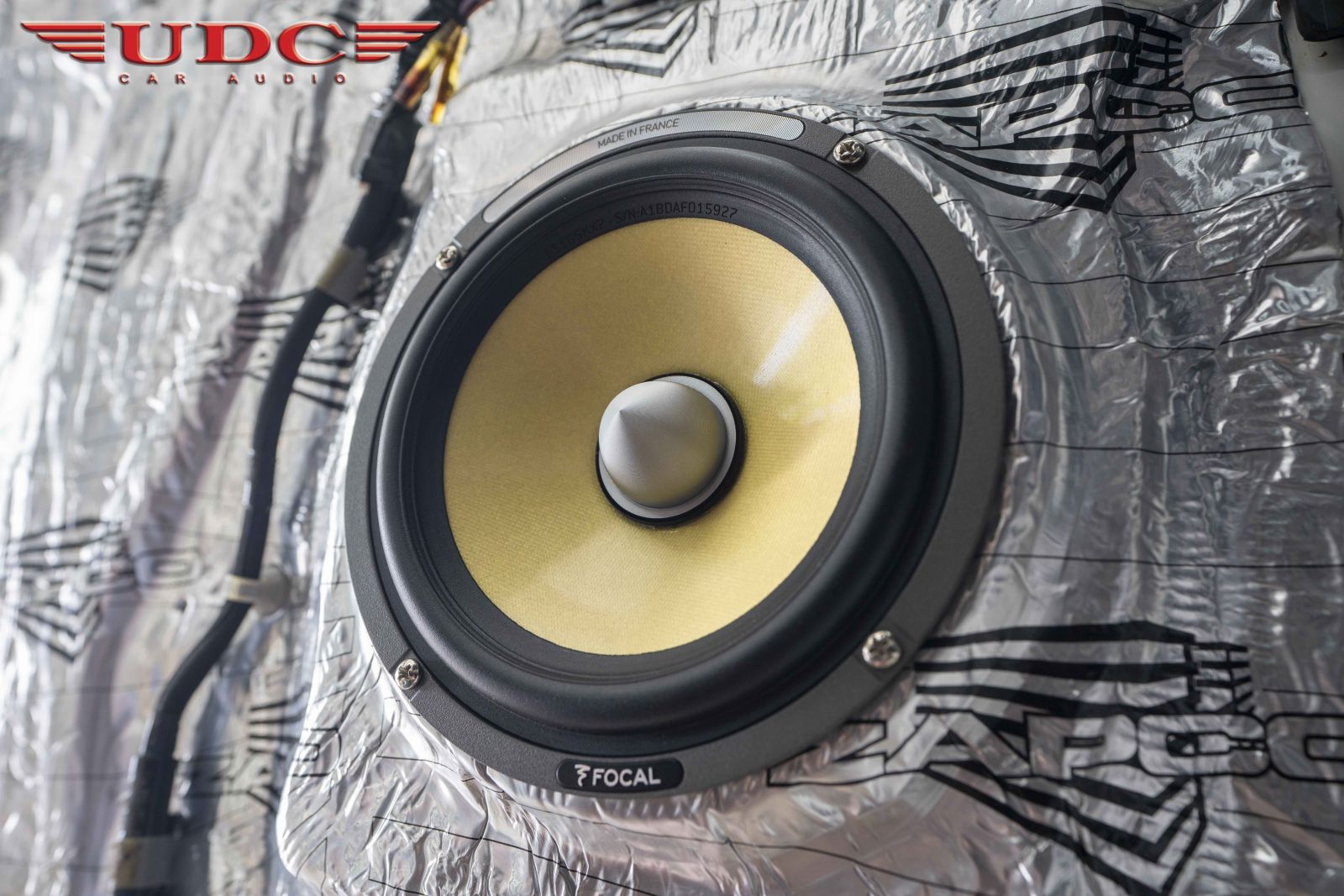

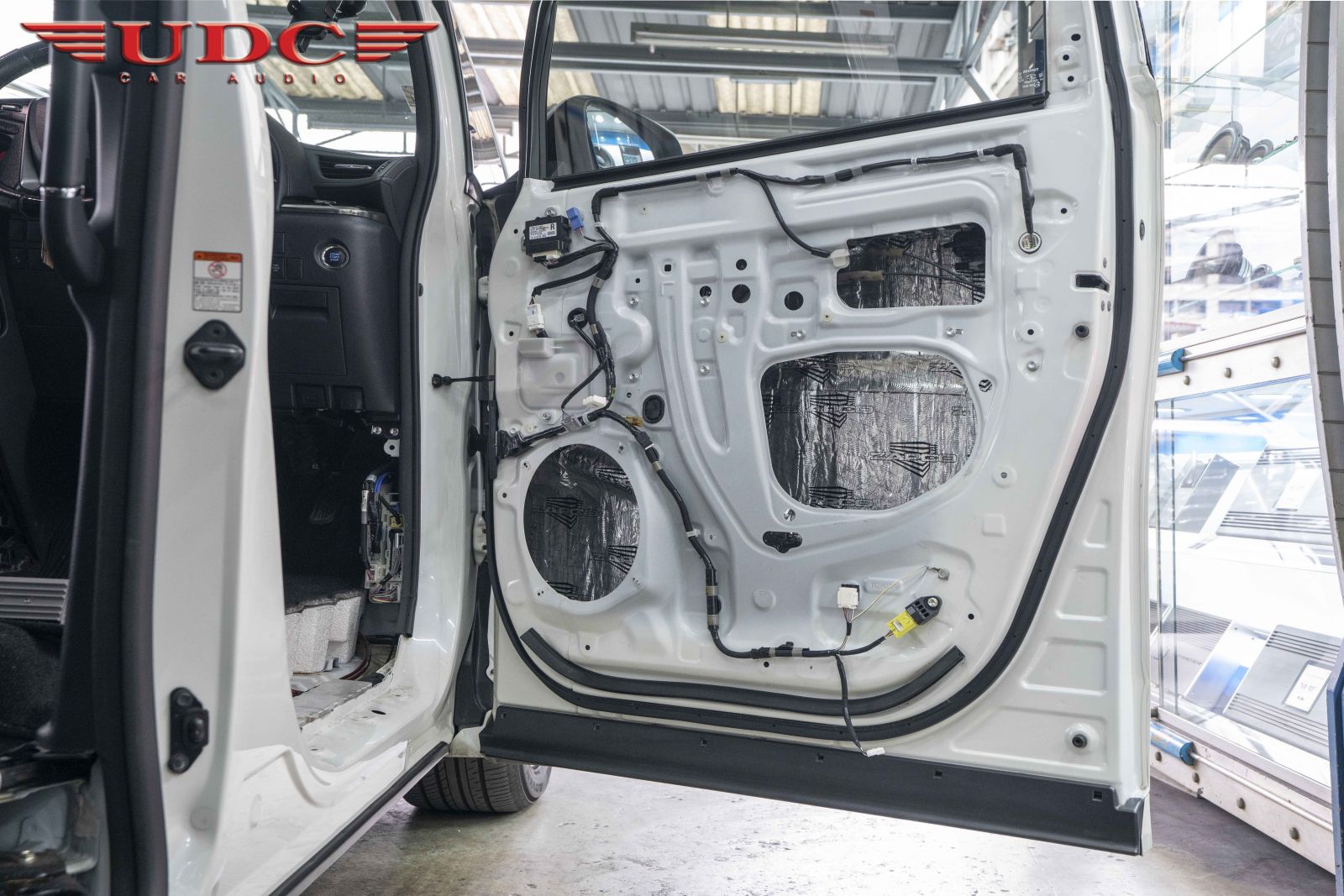

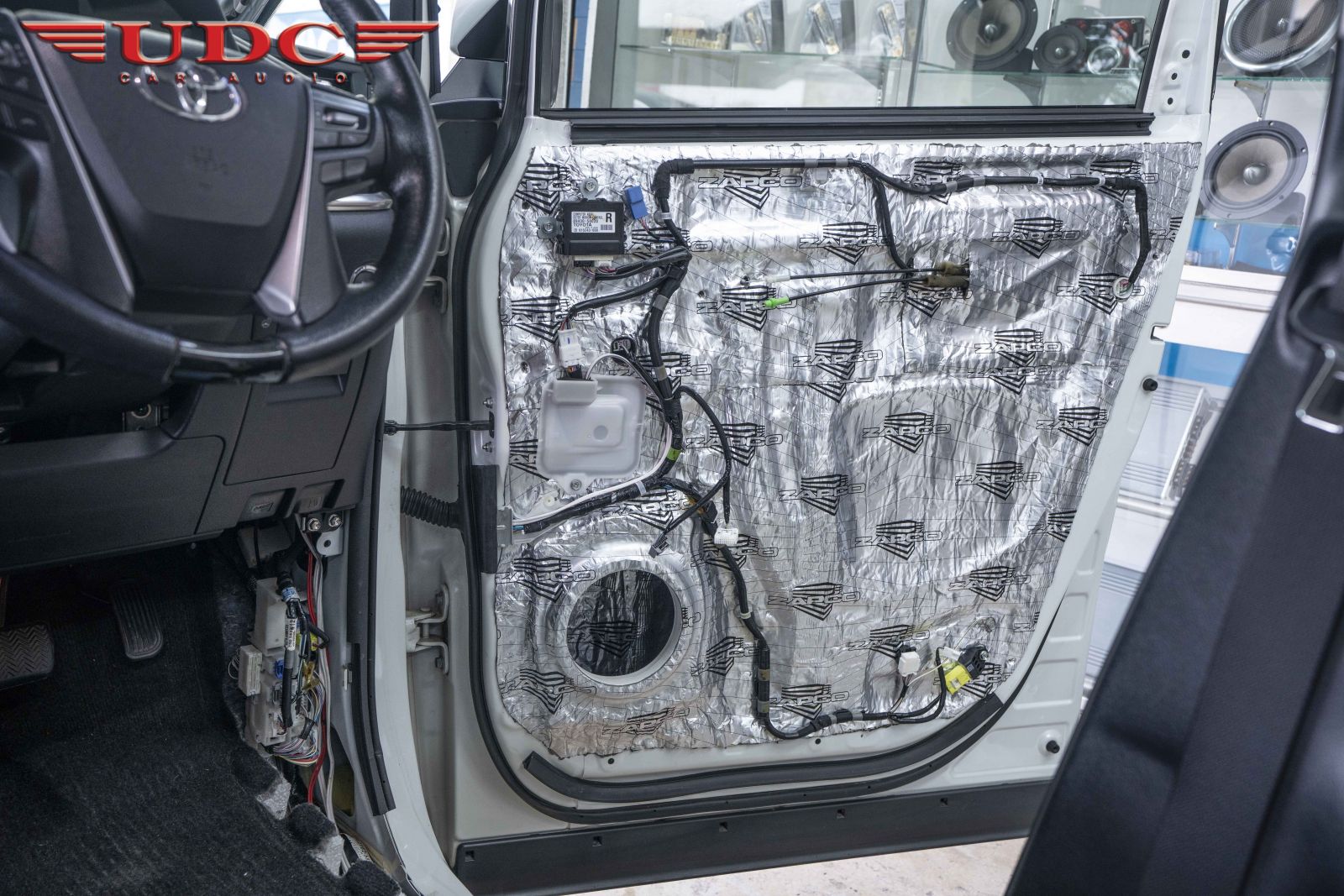

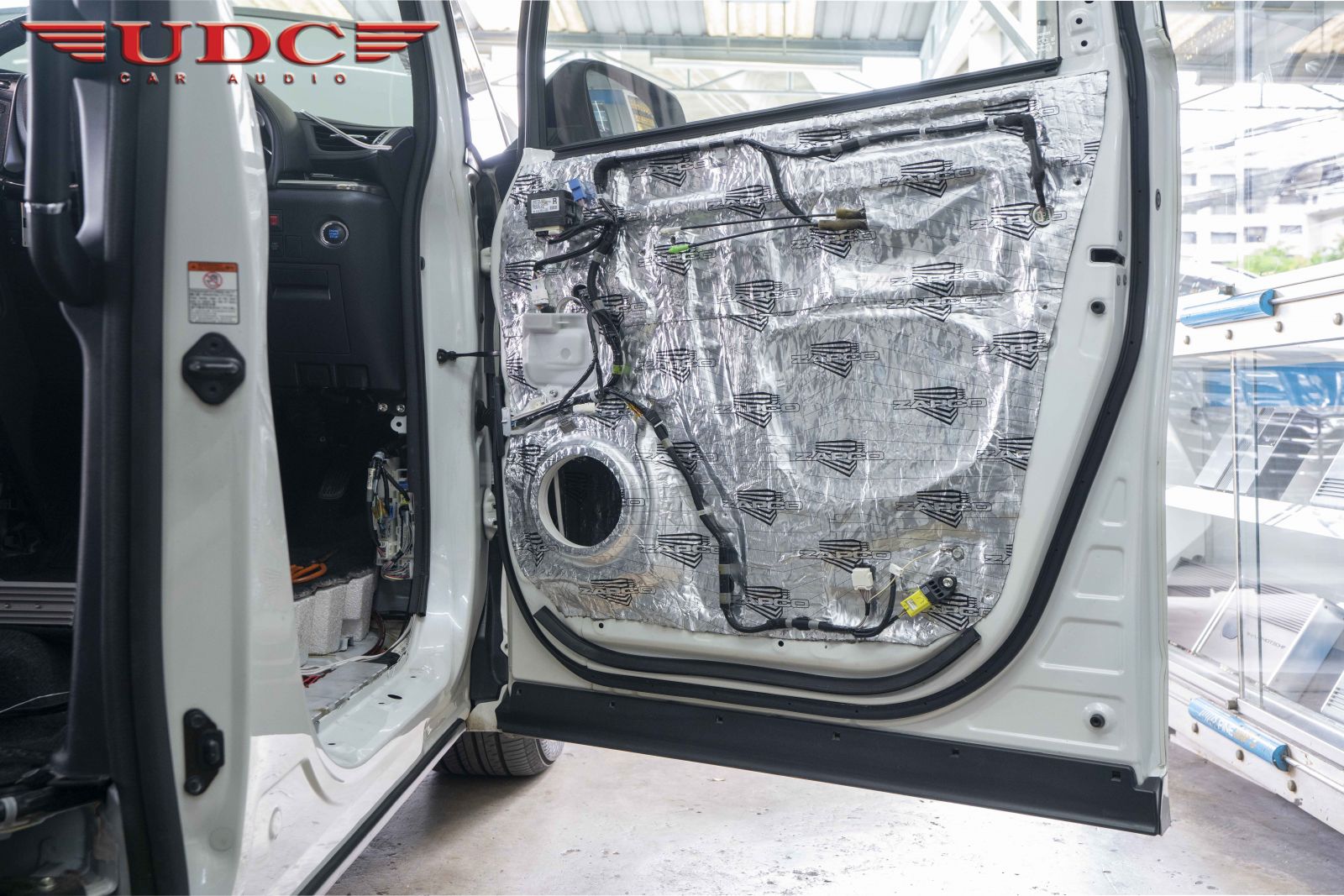

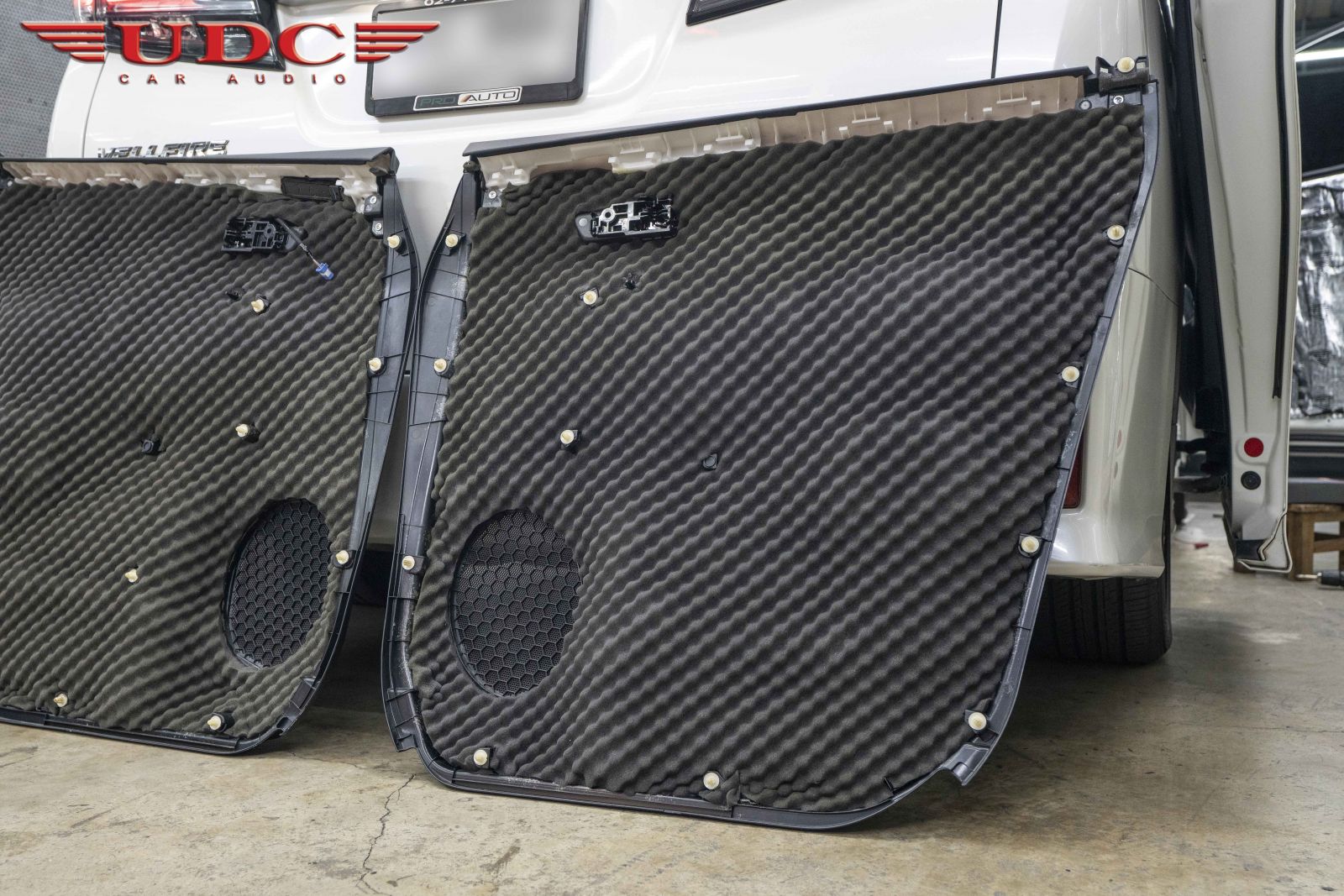

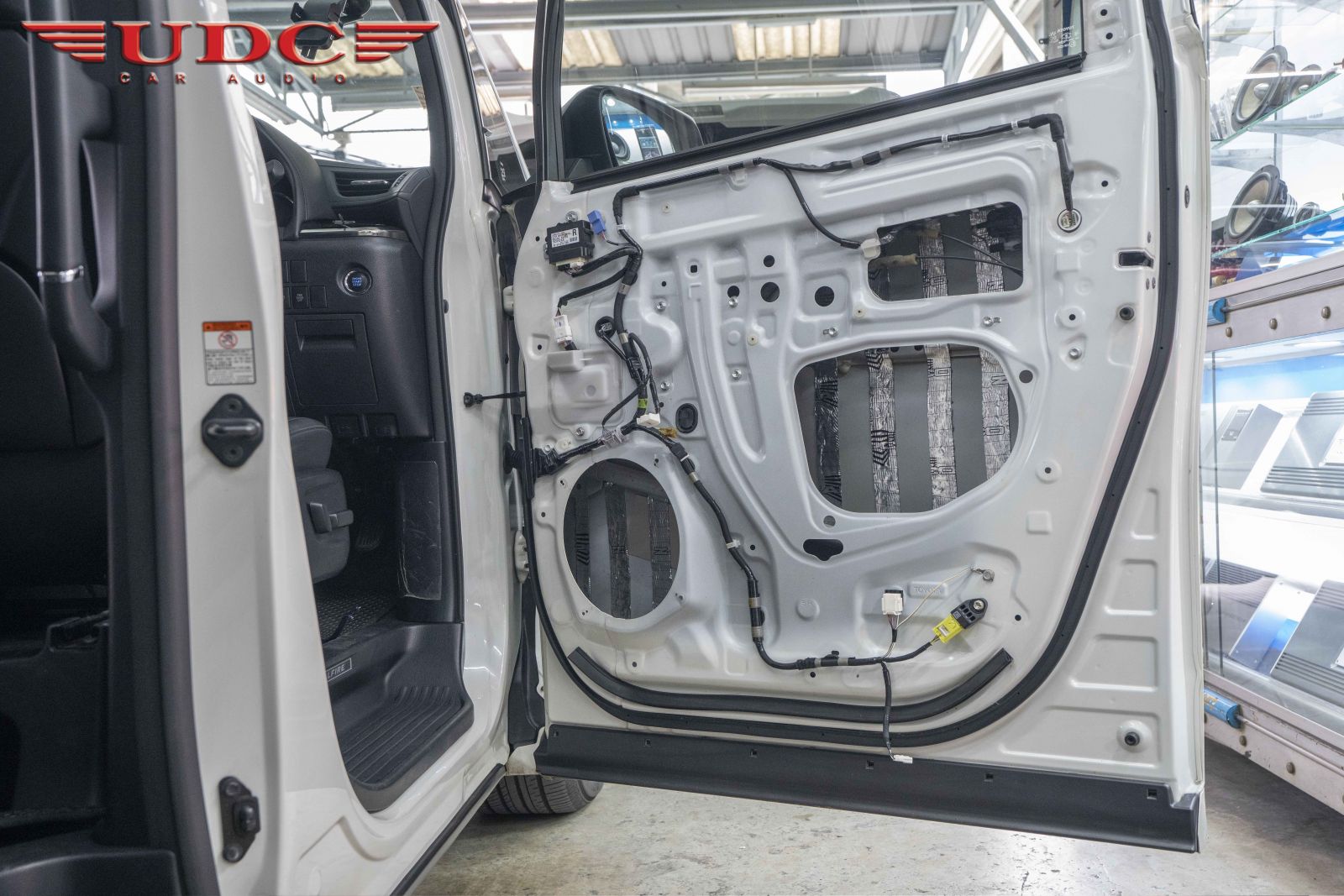

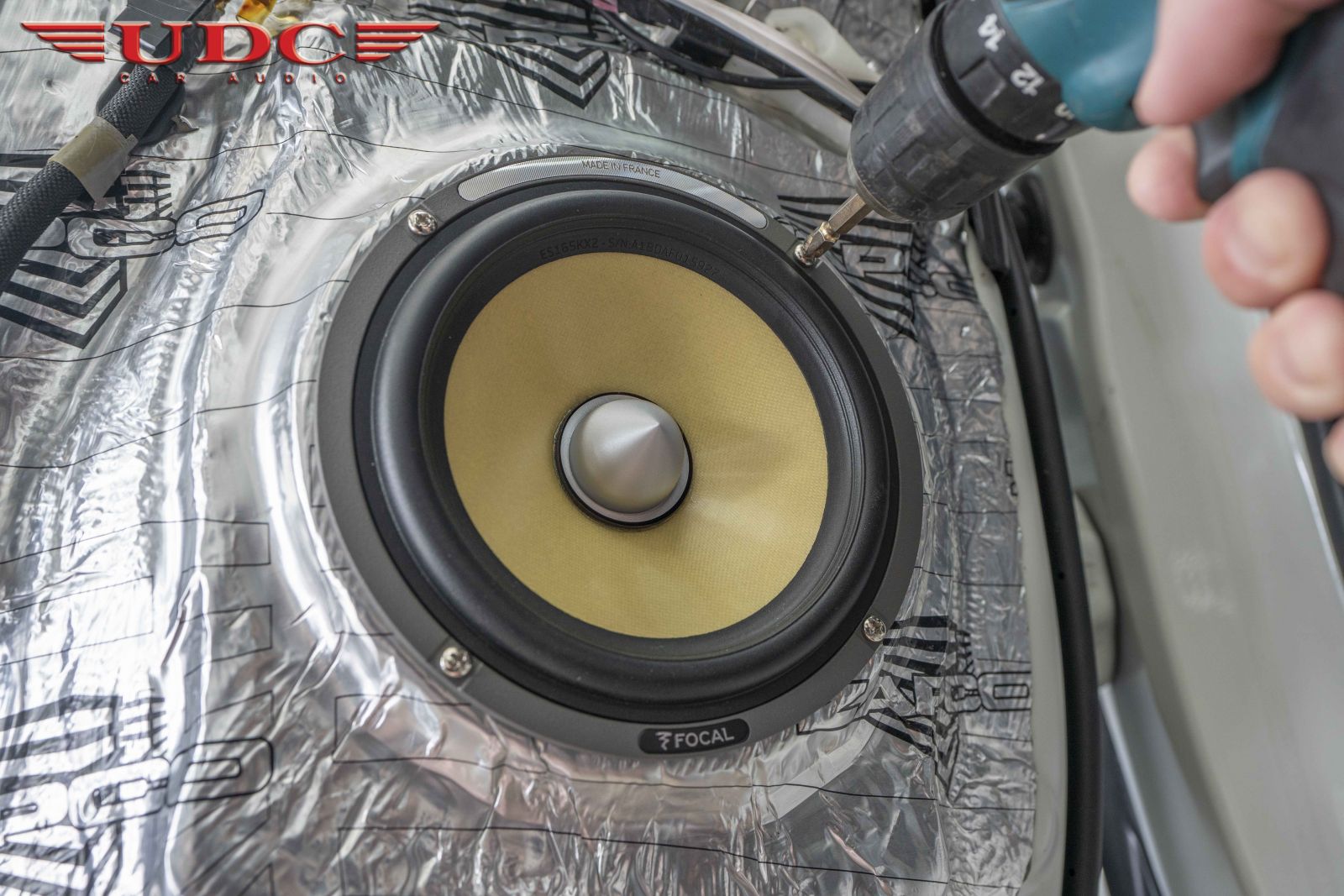

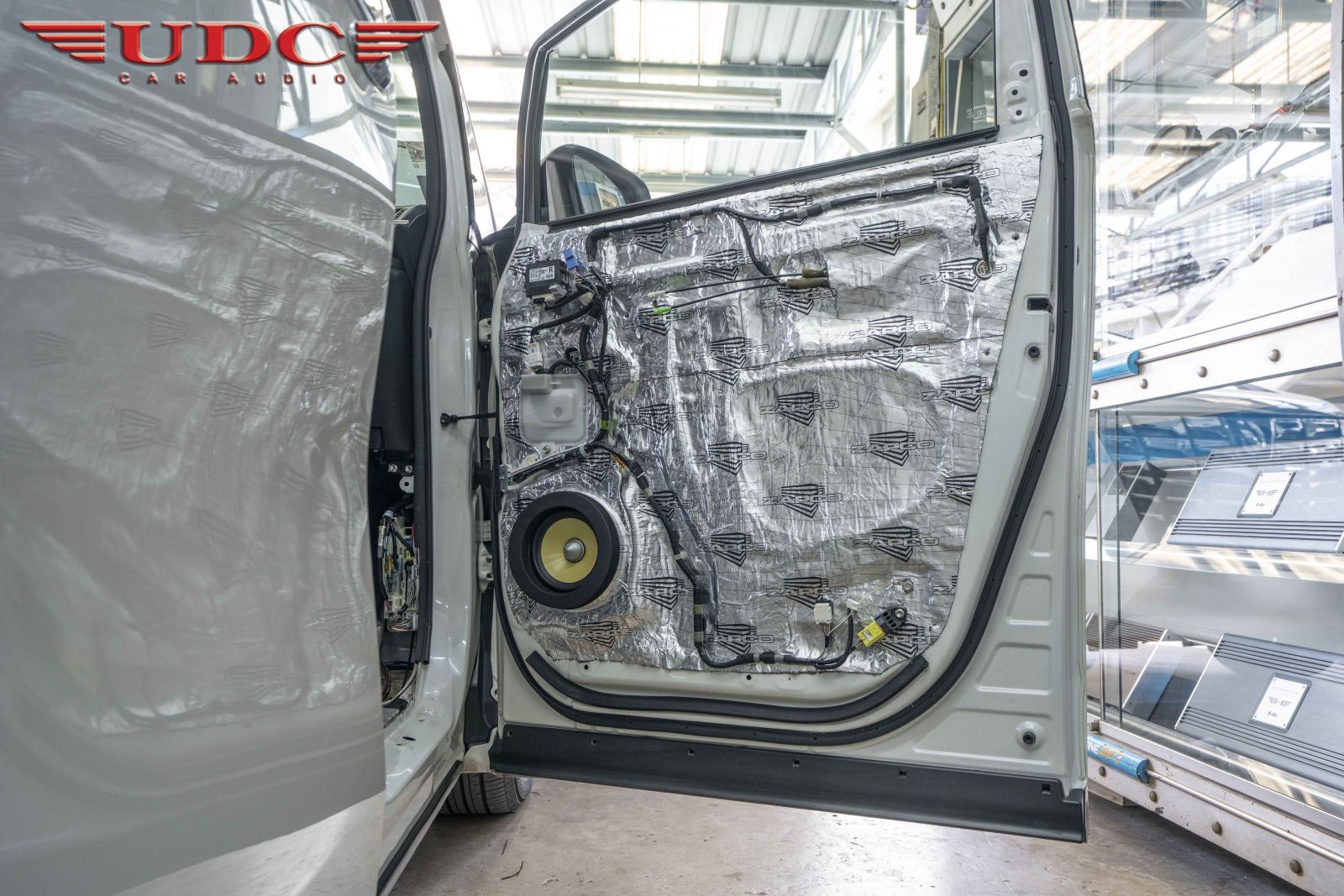

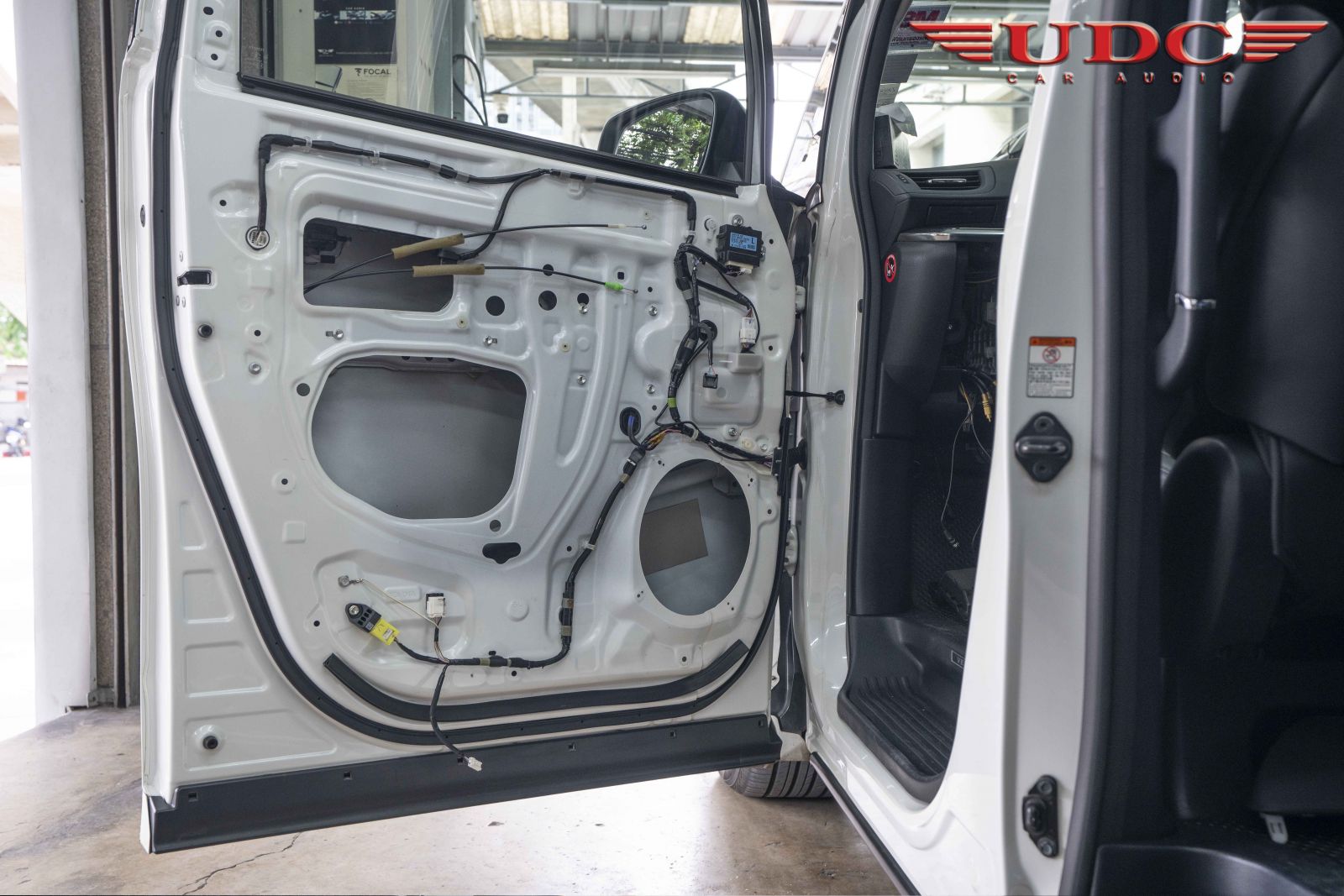

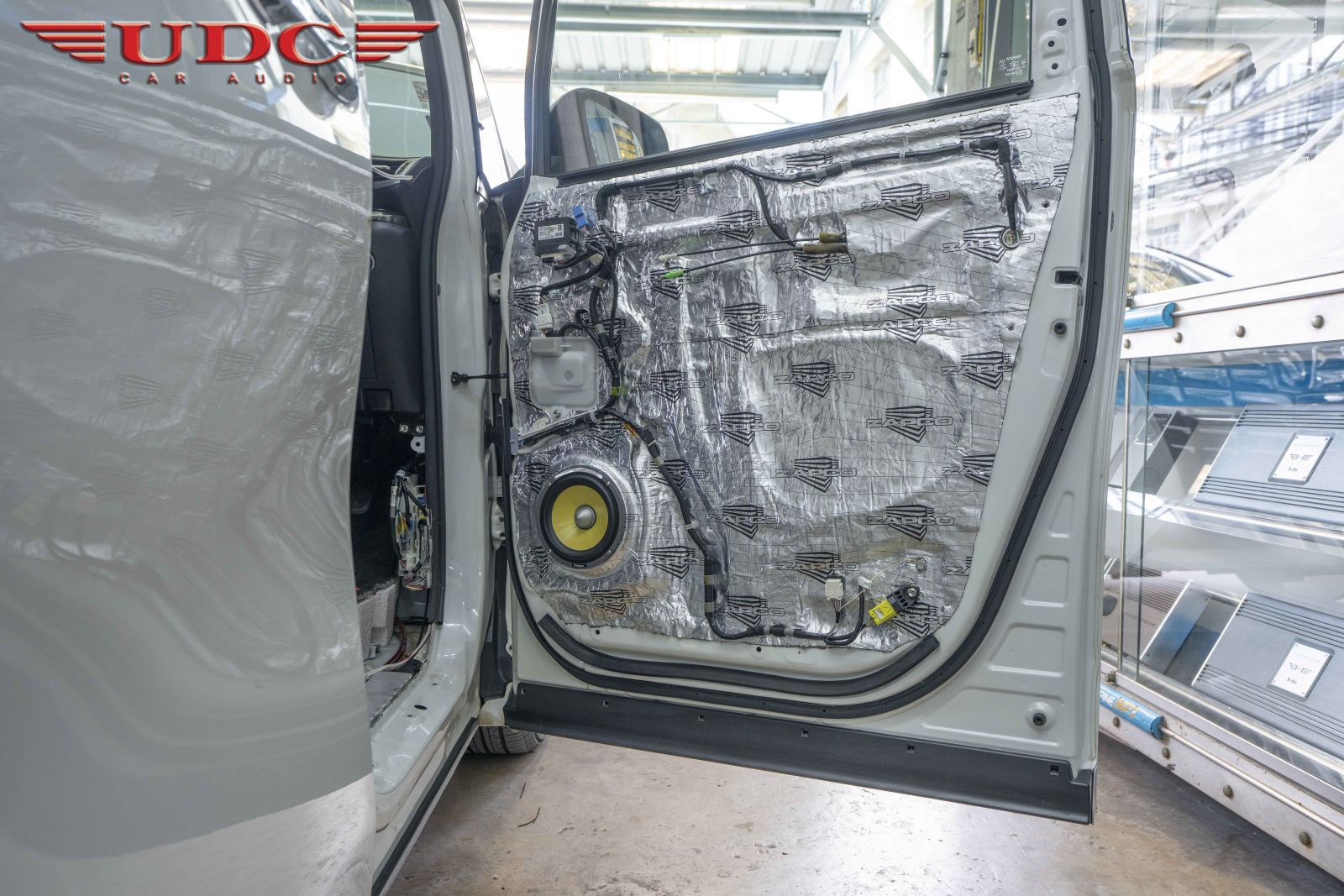

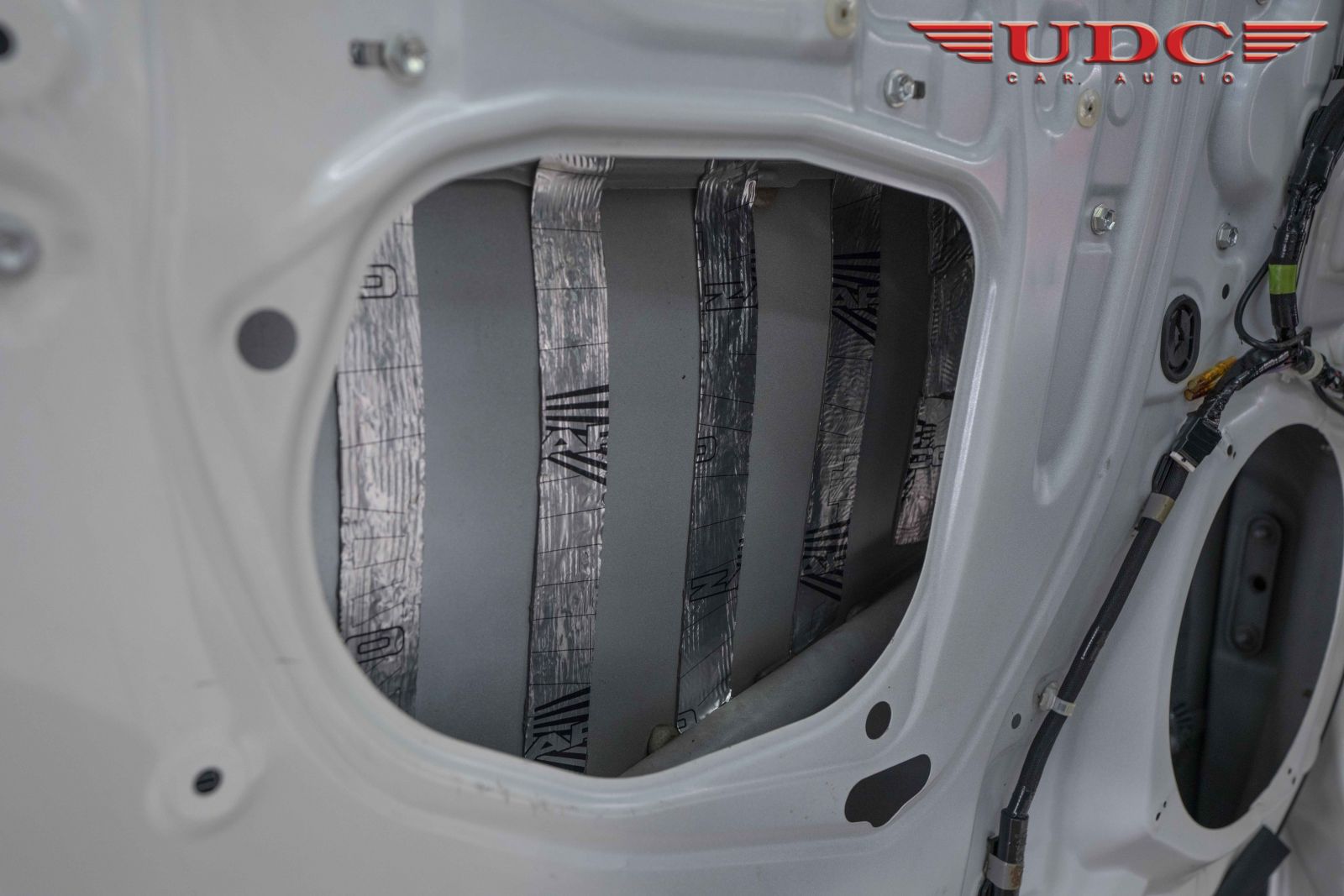

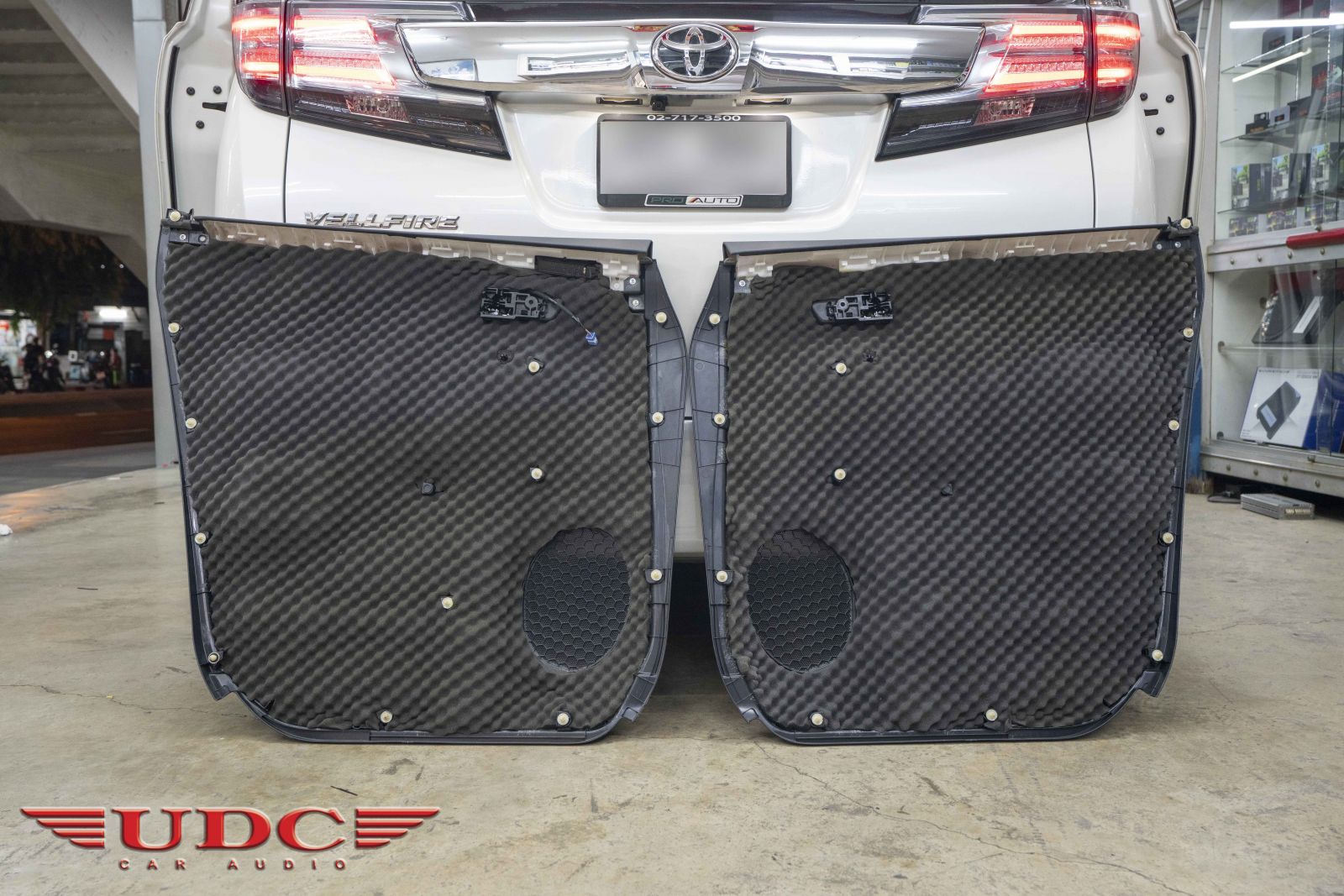

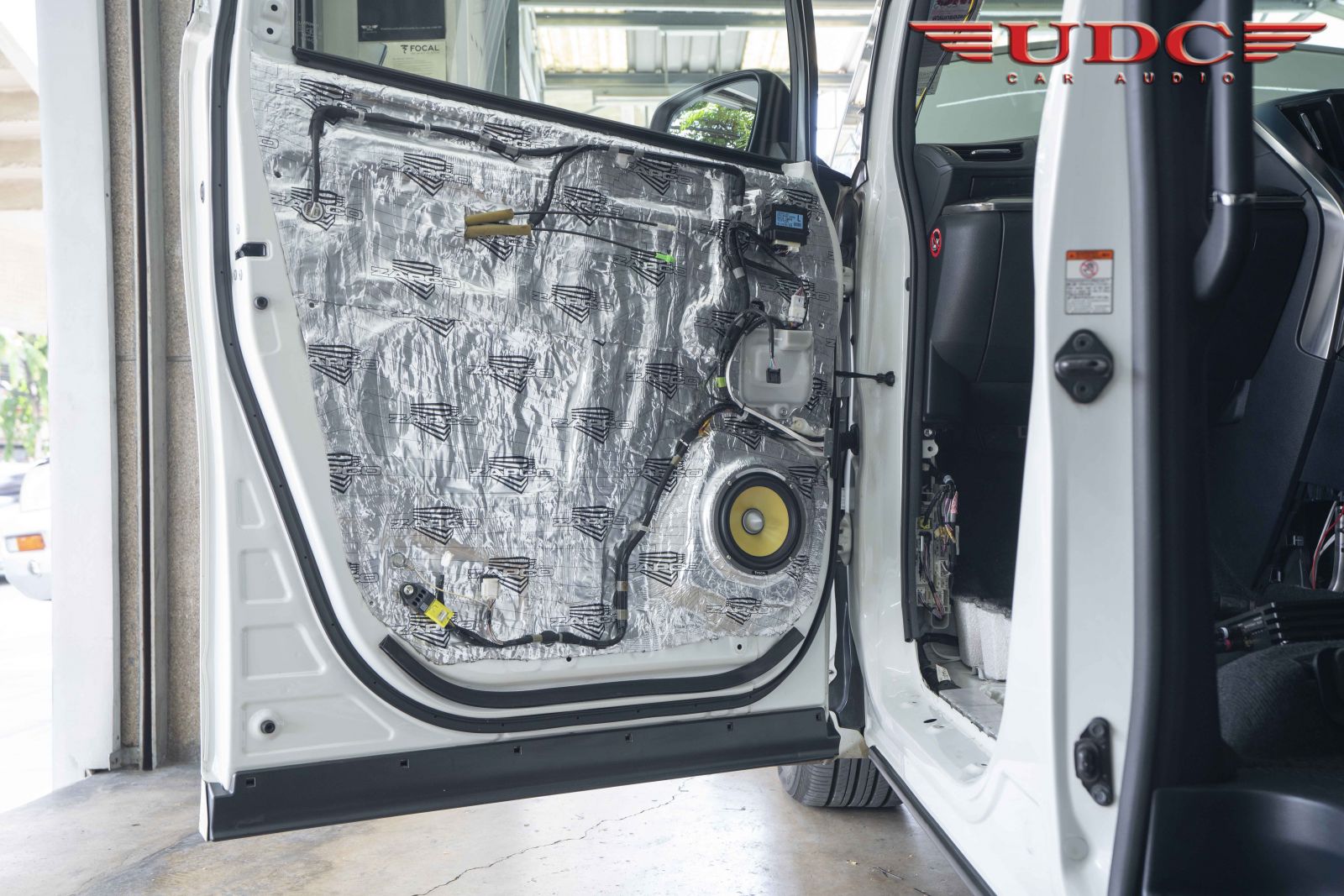

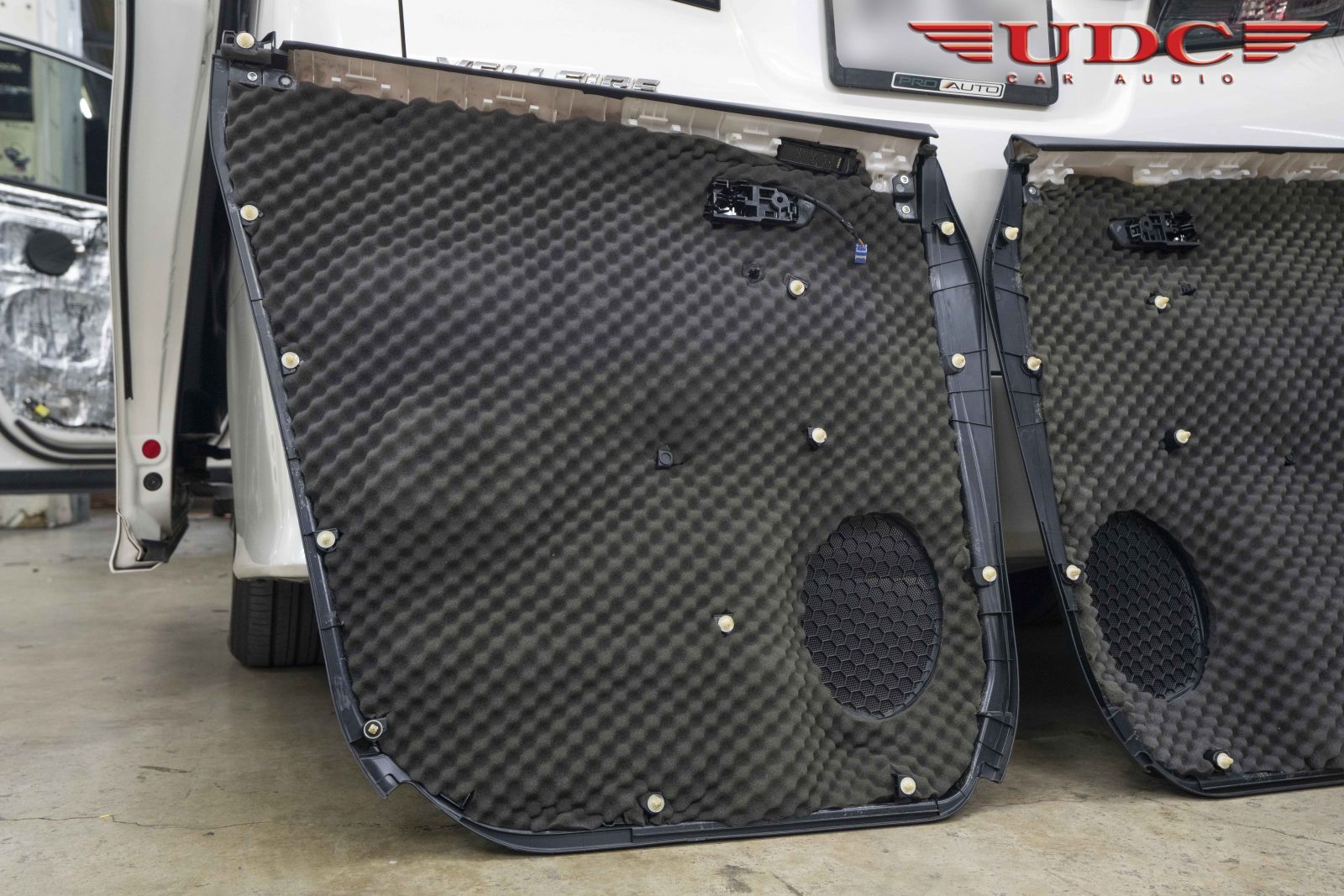

งานติดตั้ง SOUND DAMPING ที่แผงประตูหน้า

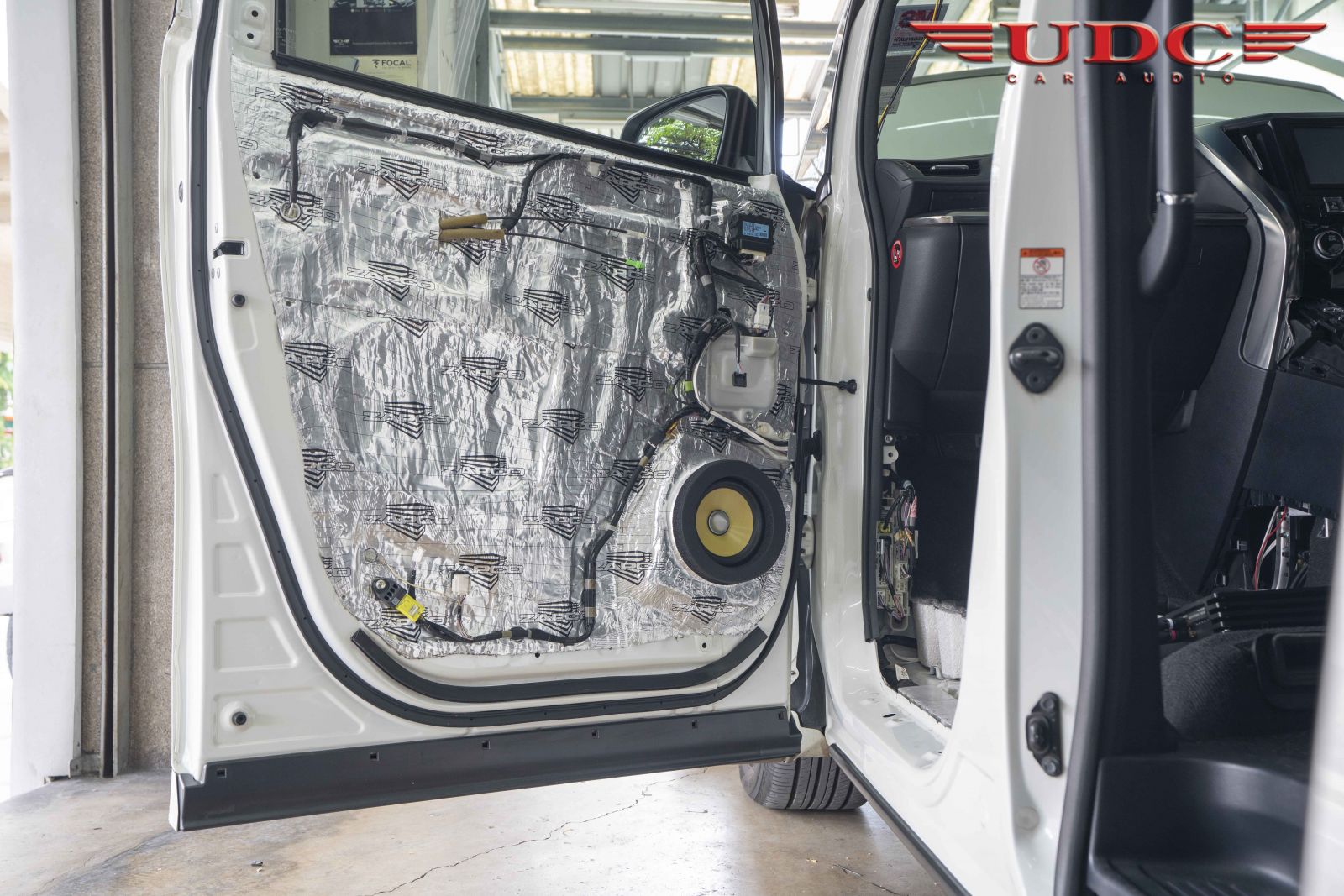

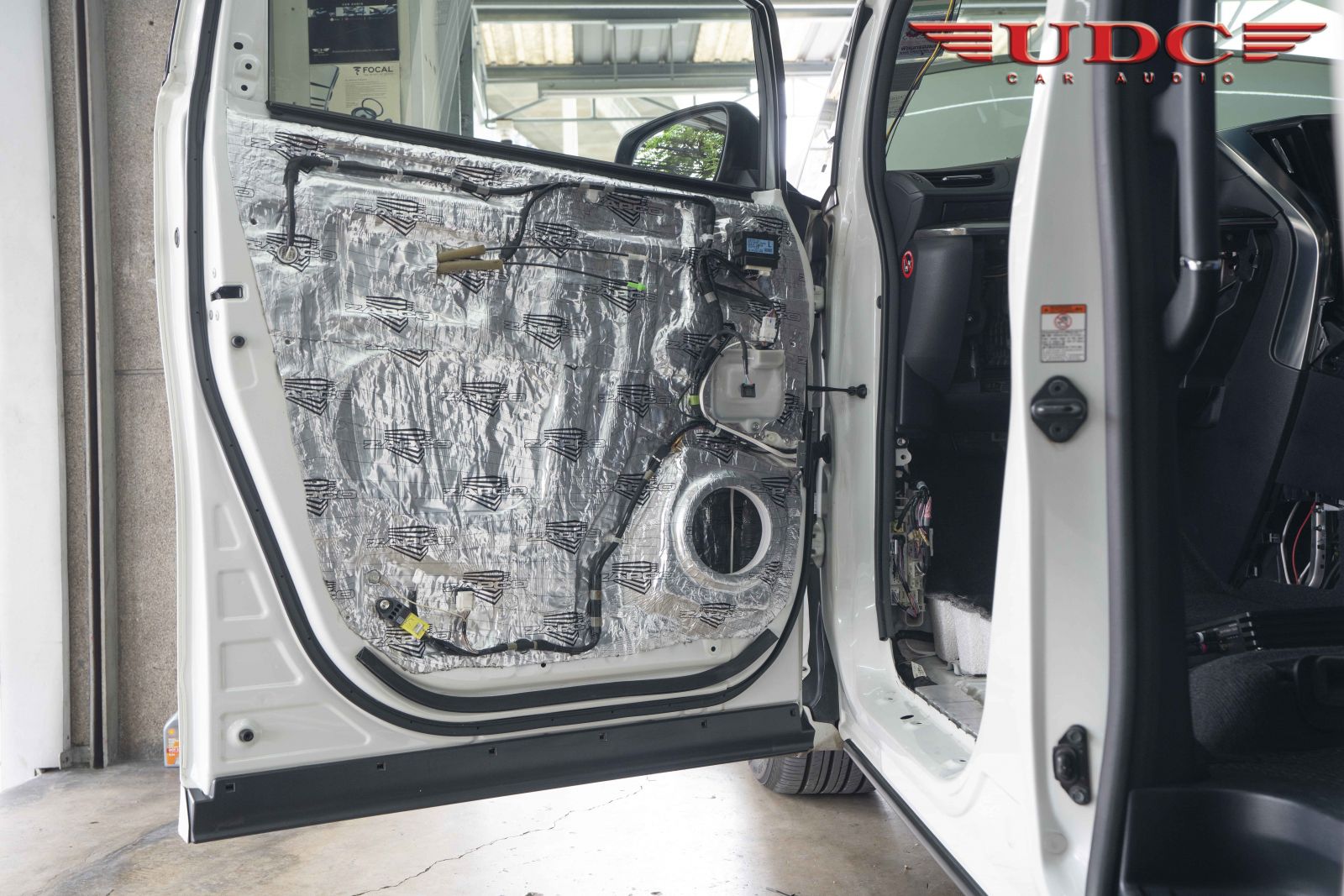

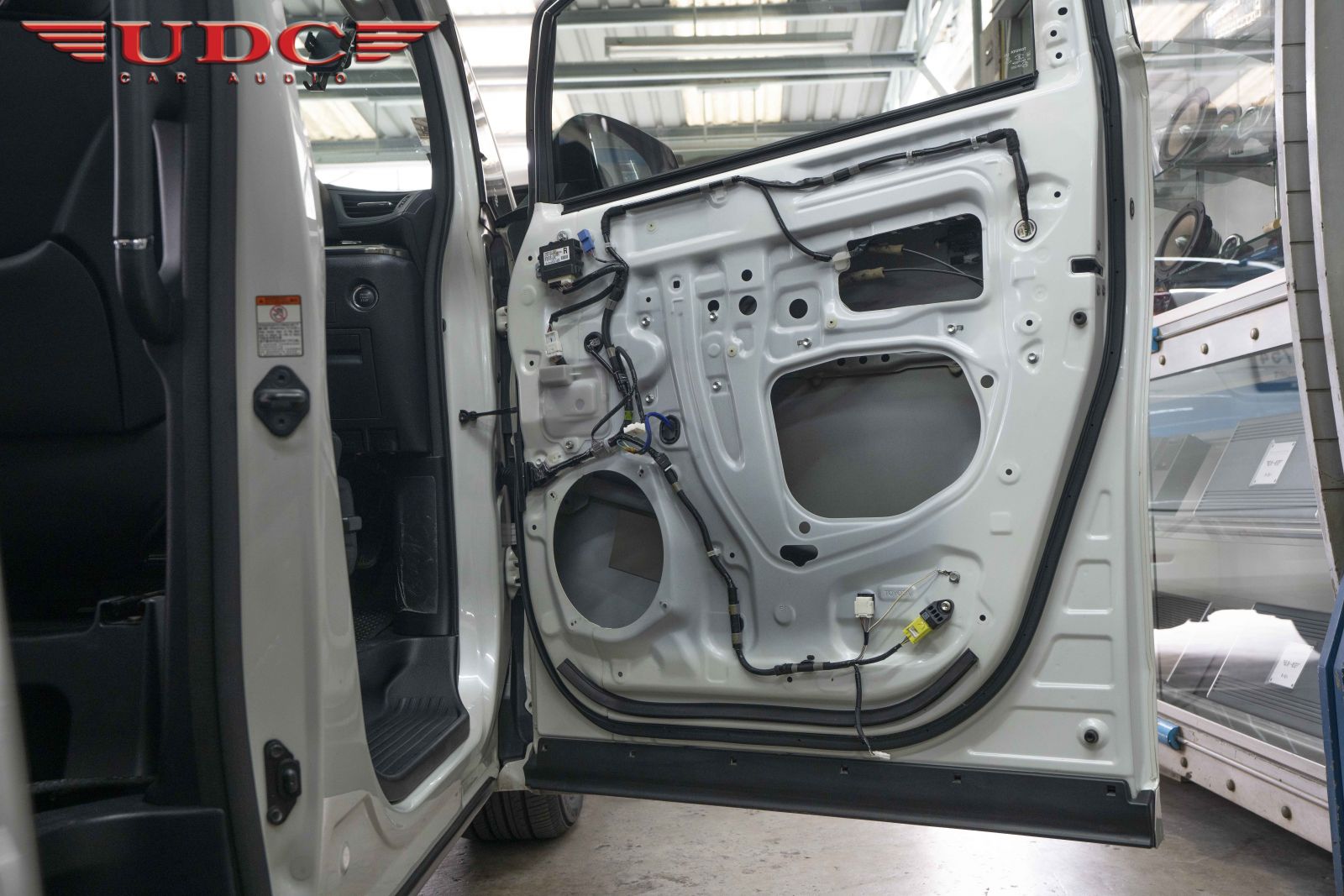

สำหรับงาน Damp ที่แผงประตูหน้าซ้ายและขวาของ TOYOTA VELLFIRE คันนี้ ด้วยแผ่น Damp ZAPCO ที่ Damp

ทั้งด้านในและด้านนอก ทำความสะอาดคราบกาวที่แผงประตูออกจนหมดเพื่อการยึดเกาะ และกดแผ่น Damp

แนบสนิทจนขึ้นเป็นโครงสร้างเหล็กของตัวรถ และในจุดที่ต้องการความแข็งแรงเป็นพิเศษก็ทำการ Damp เพิ่มเข้าไปอีกชั้น

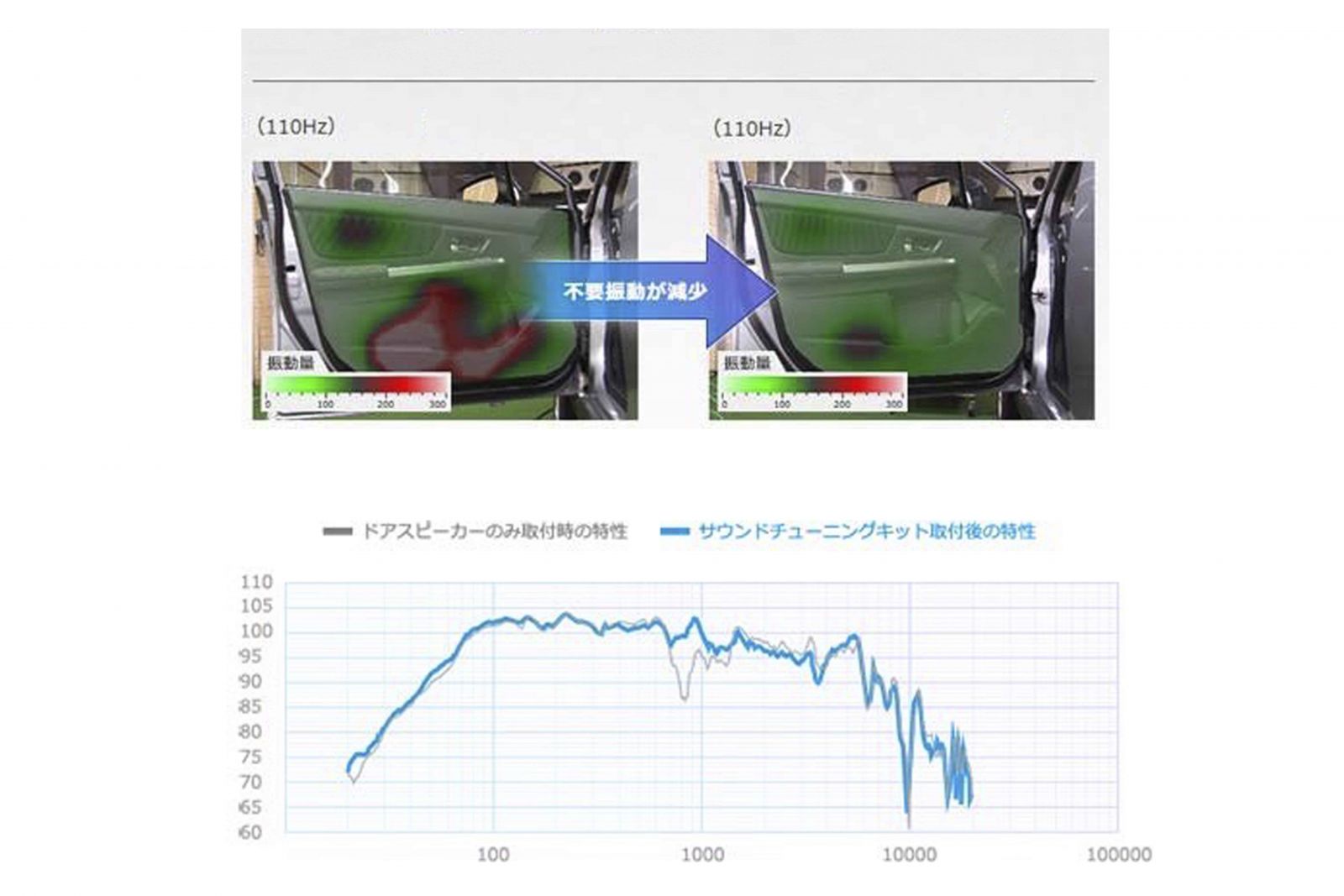

ทำให้สามารถ ลดเสียงรบกวนต่างๆ ให้น้อยลงขณะทำการขับขี่ ได้ยินรายละเอียดเล็กๆน้อยๆ ของเสียงเพลงในรถมากขึ้น

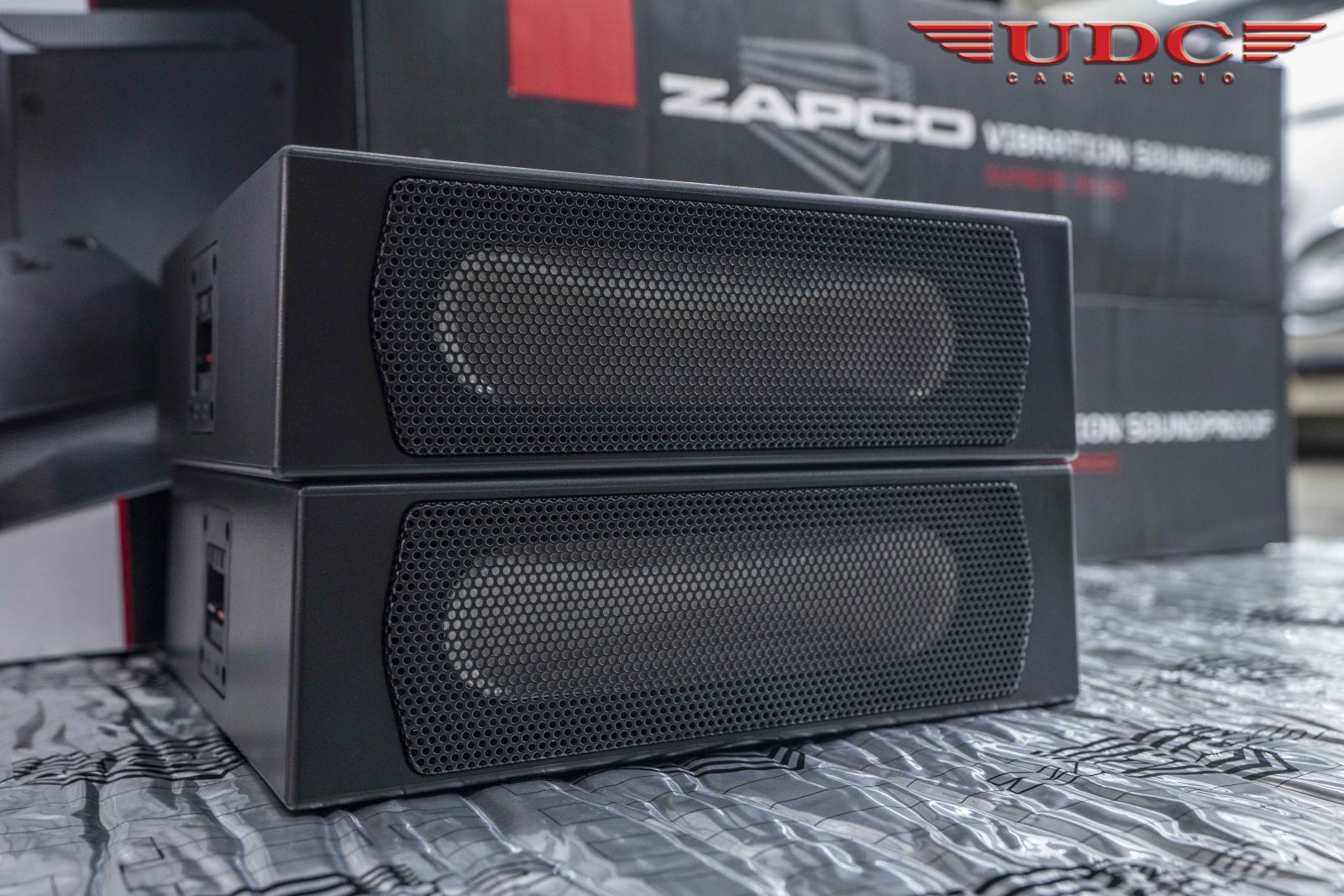

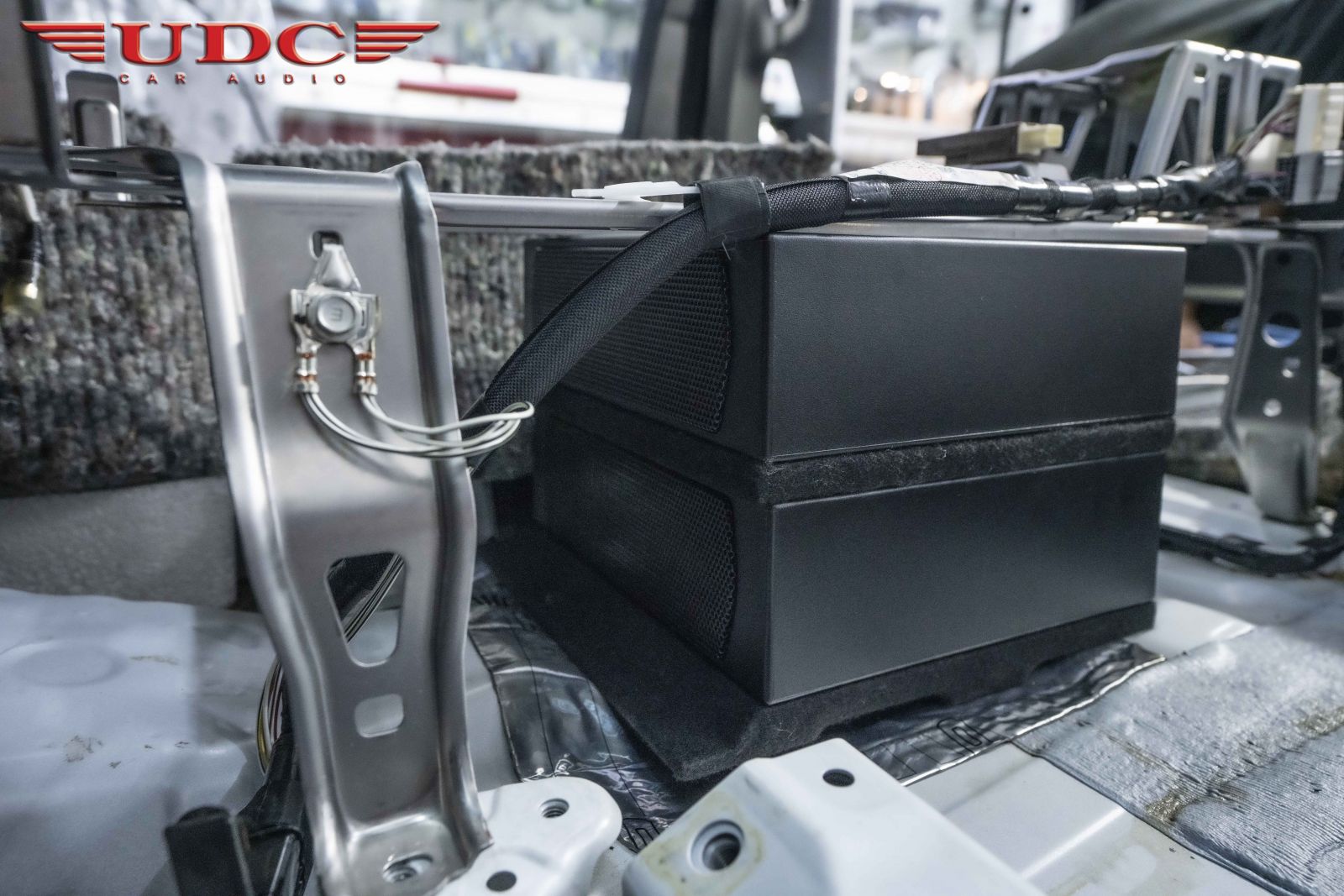

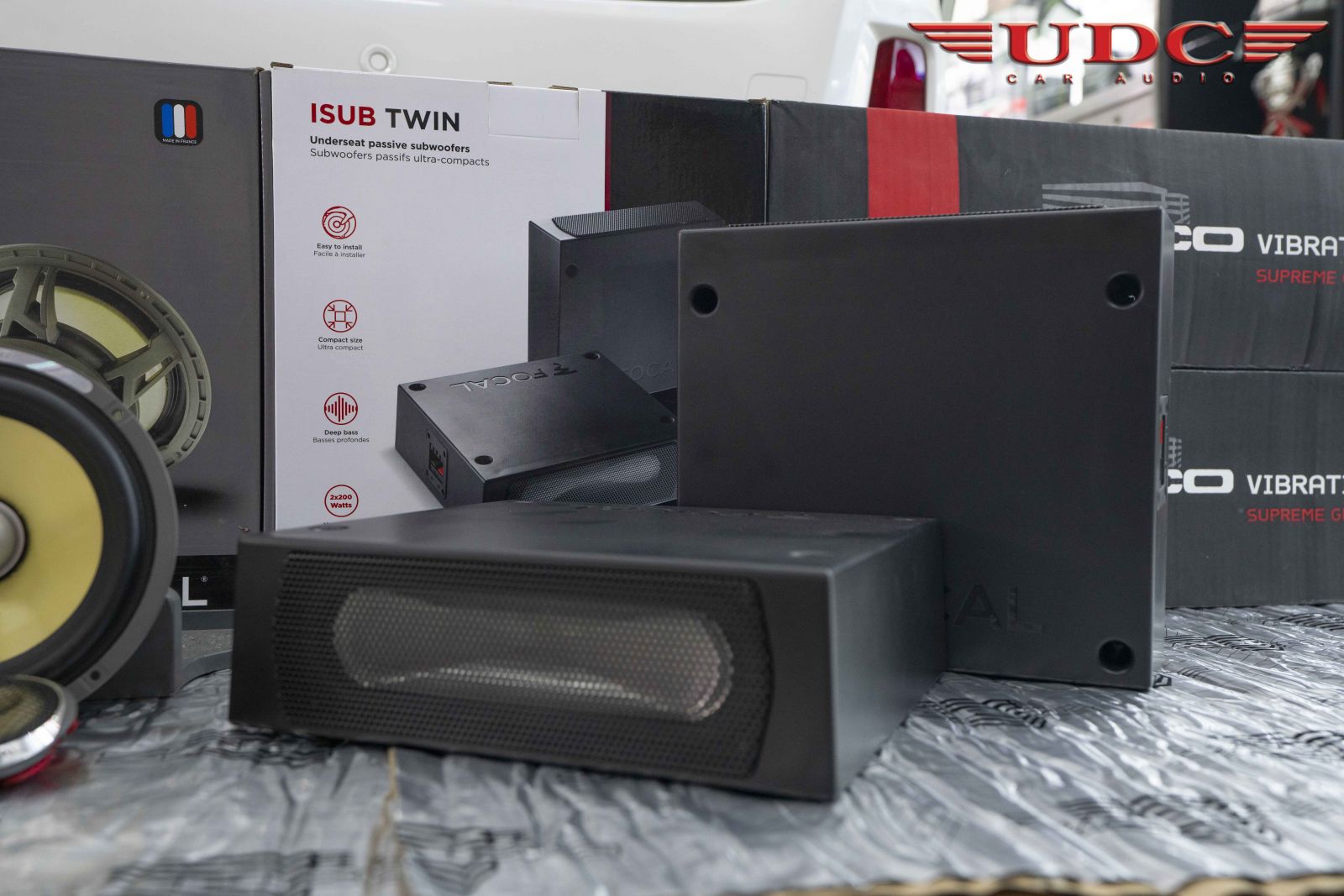

FOCAL ISUB TWIN - Ultra-Compact, Passive Bass Enclosures

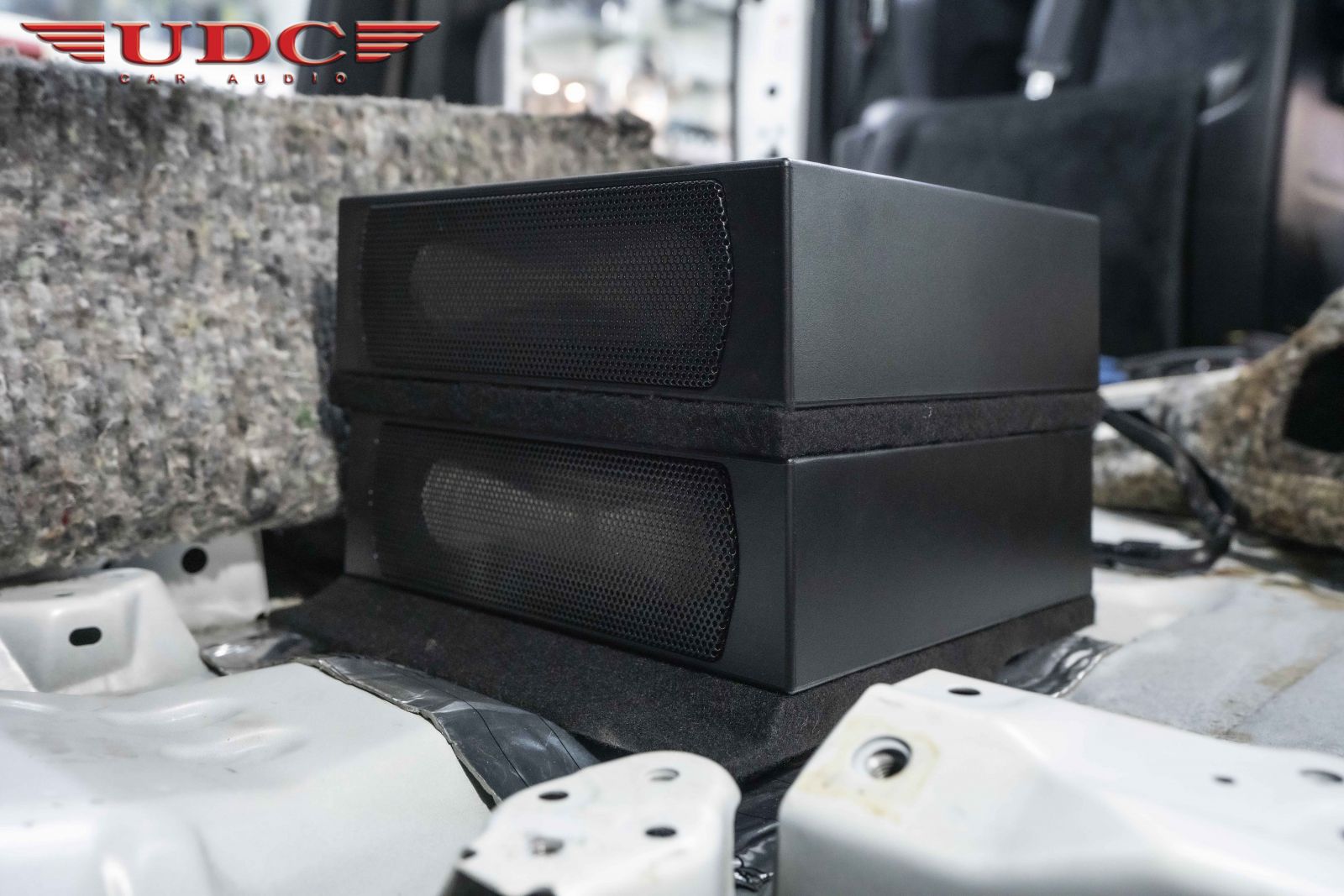

งานติดตั้งลำโพง FOCAL ISUB TWIN ตู้ซับวูฟเฟอร์รุ่นใหม่จาก FOCAL ที่ออกแบบมาในขนาดกระทัดรัด แต่ให้คุณสภาพ

เสียงเกินขนาดตัวไปหลายเท่า ด้วยการออกแบบลำโพงกรวยทรงยาว ใช้แม่เหล็กเป็นแบบ Dual Ferrite วางซ้อนกันกัน

จึงทำให้ลำโพง สามารถขยับขึ้นลงได้ลึกกว่า Subwoofer แบบทั่วไป ทำให้ตอบสนองความถี่ได้ลึกขึ้น IMPACT ของเสียง

ที่น่าตกใจไปจากขนาด นั่นก็เกิดมาจากการออกแบบและคำนวนปริมาตรตู้จากทาง FOCAL ได้อย่างสมบูรณ์แบบ

การต่อใช้งานก็ไม่ได้ยุ่งยากหรือเลือกแอมป์ในการขับมากนักใช้เพียงแอมป์ทั่วๆไป ก็สามารถขับ FOCAL ISUB TWIN

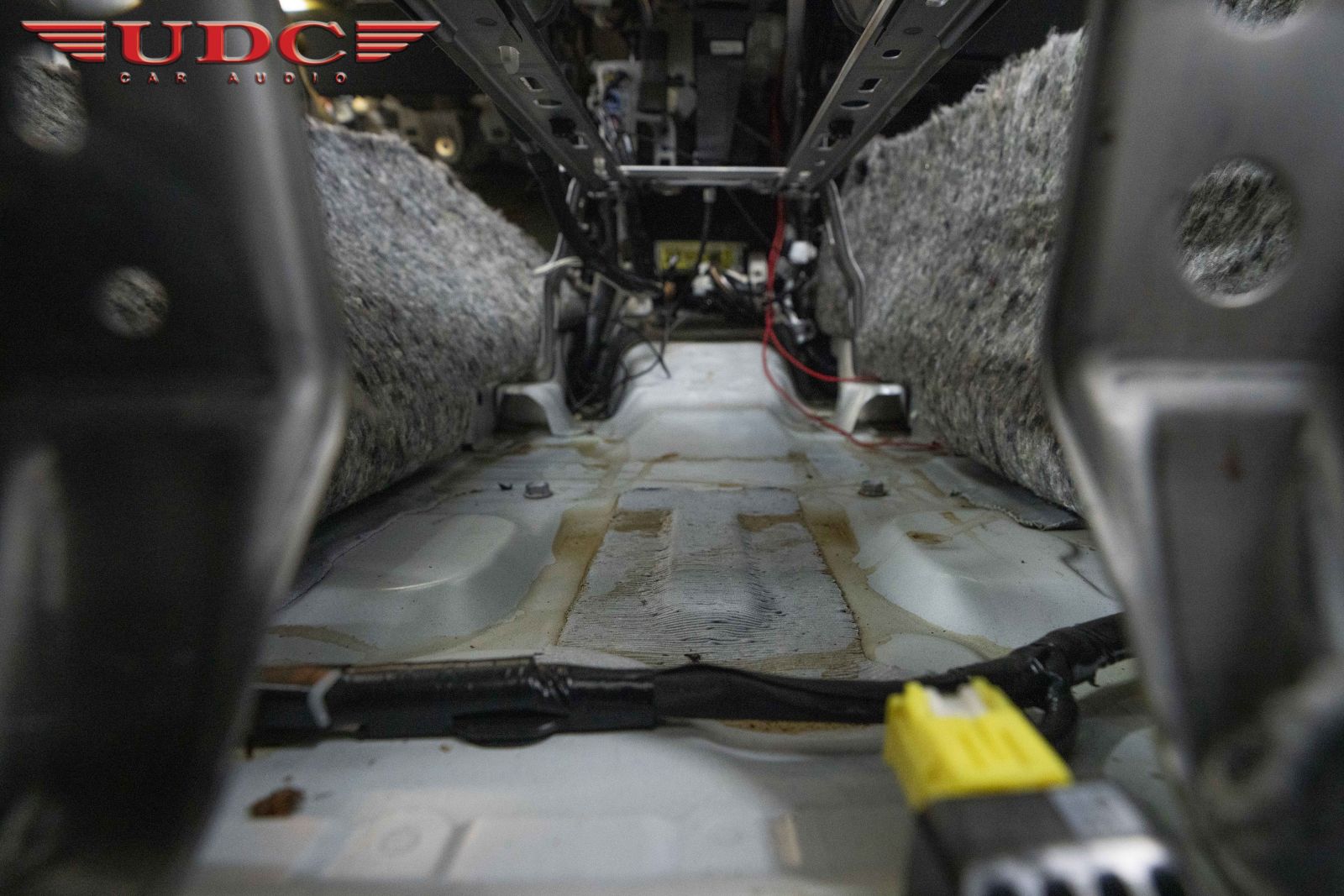

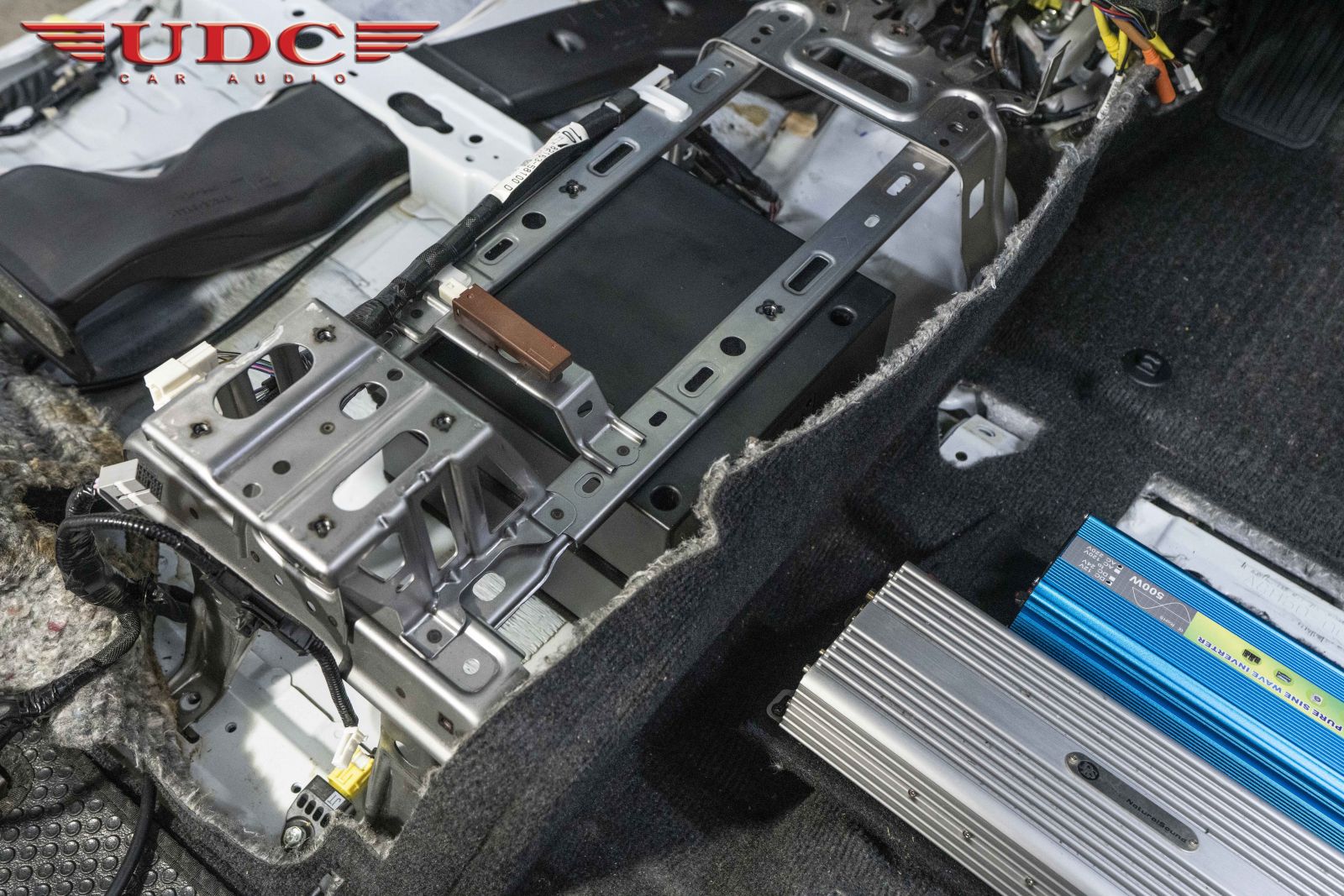

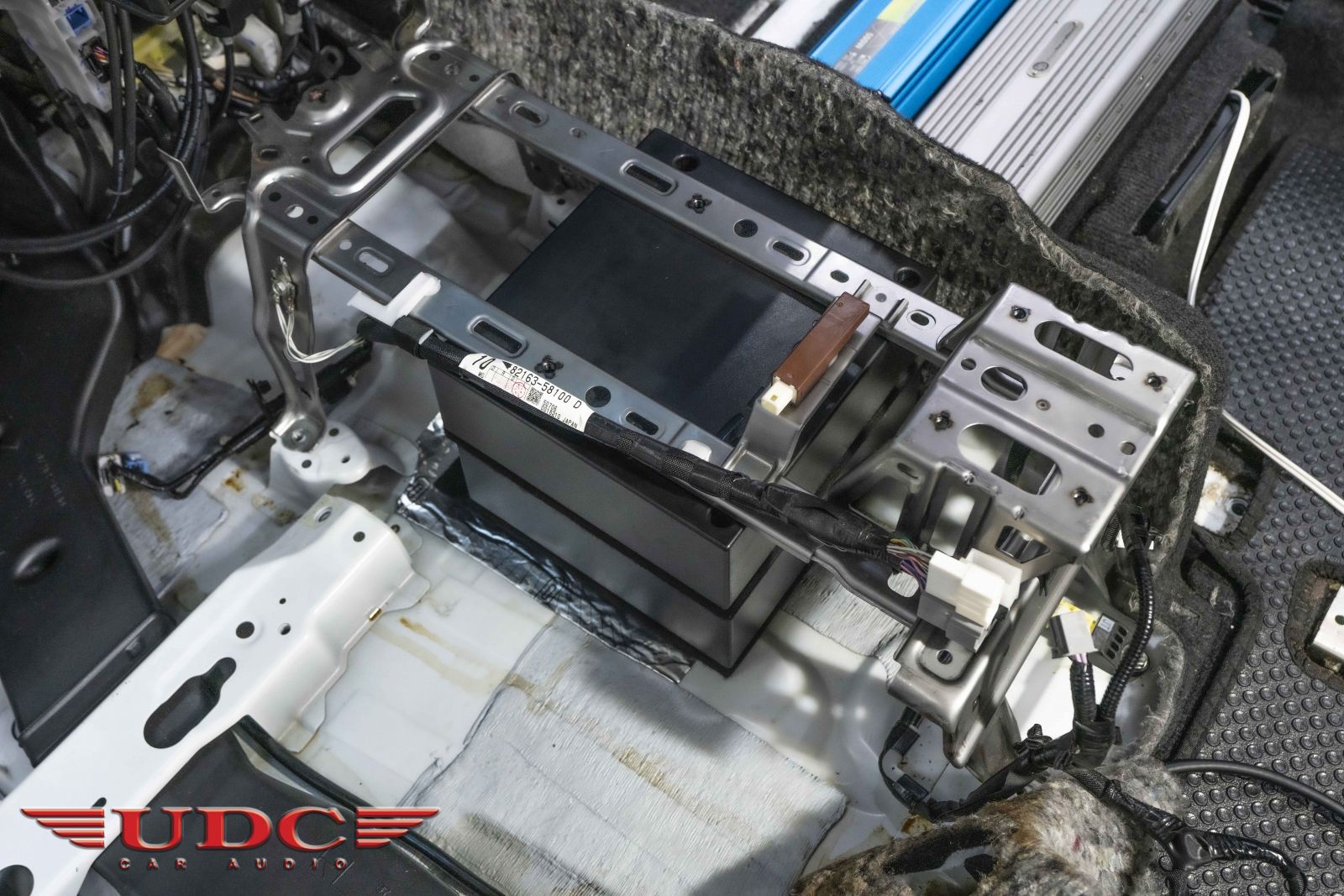

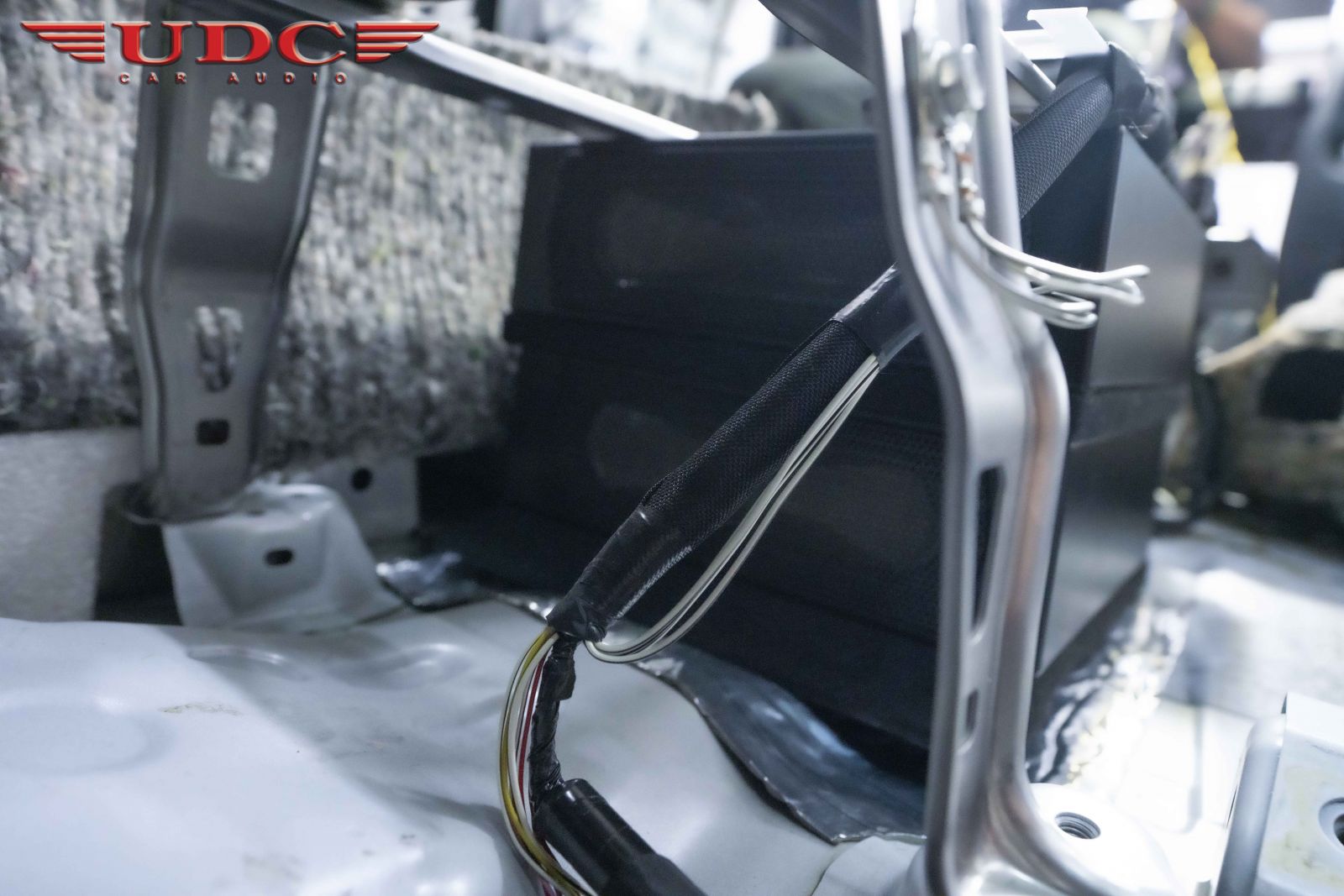

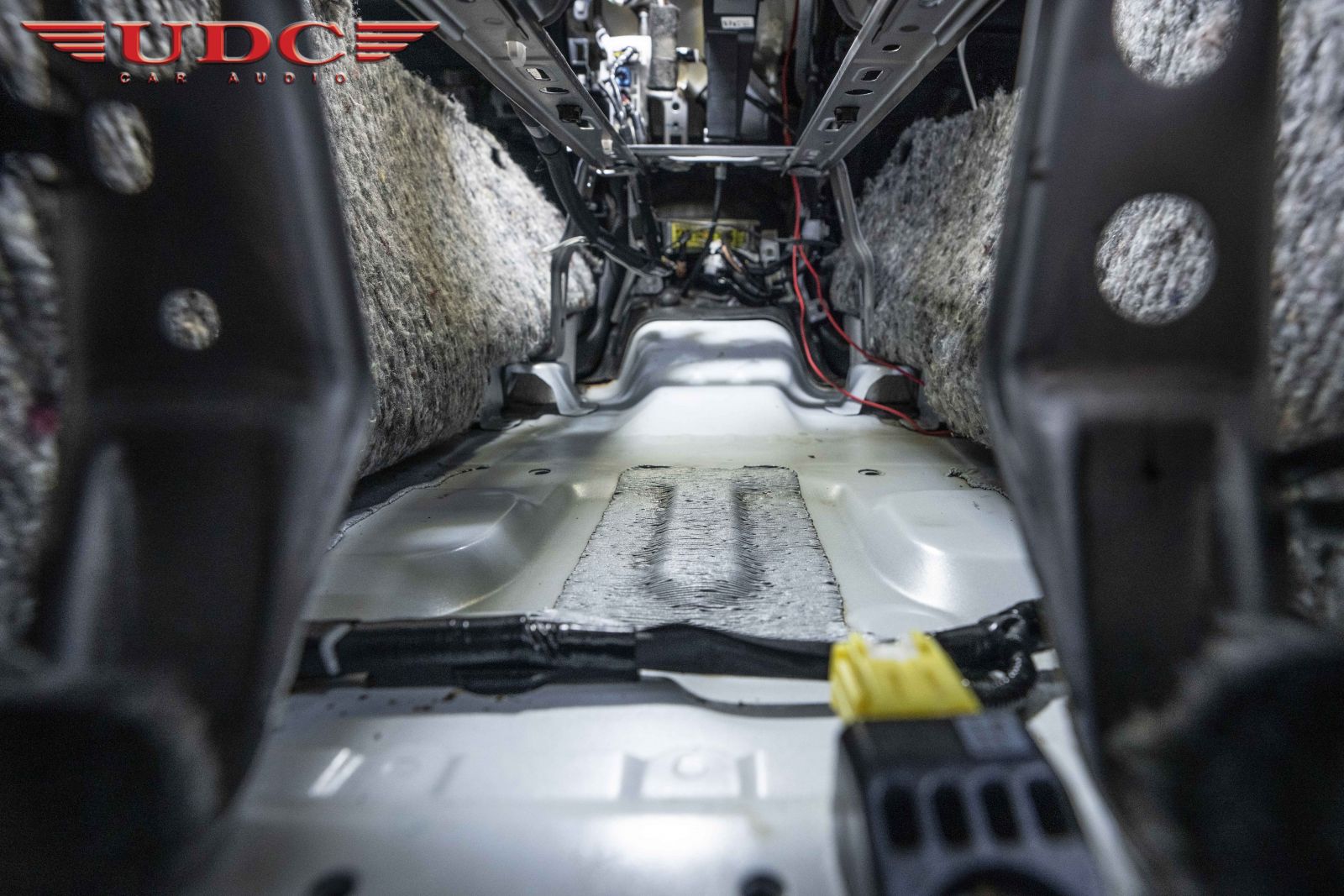

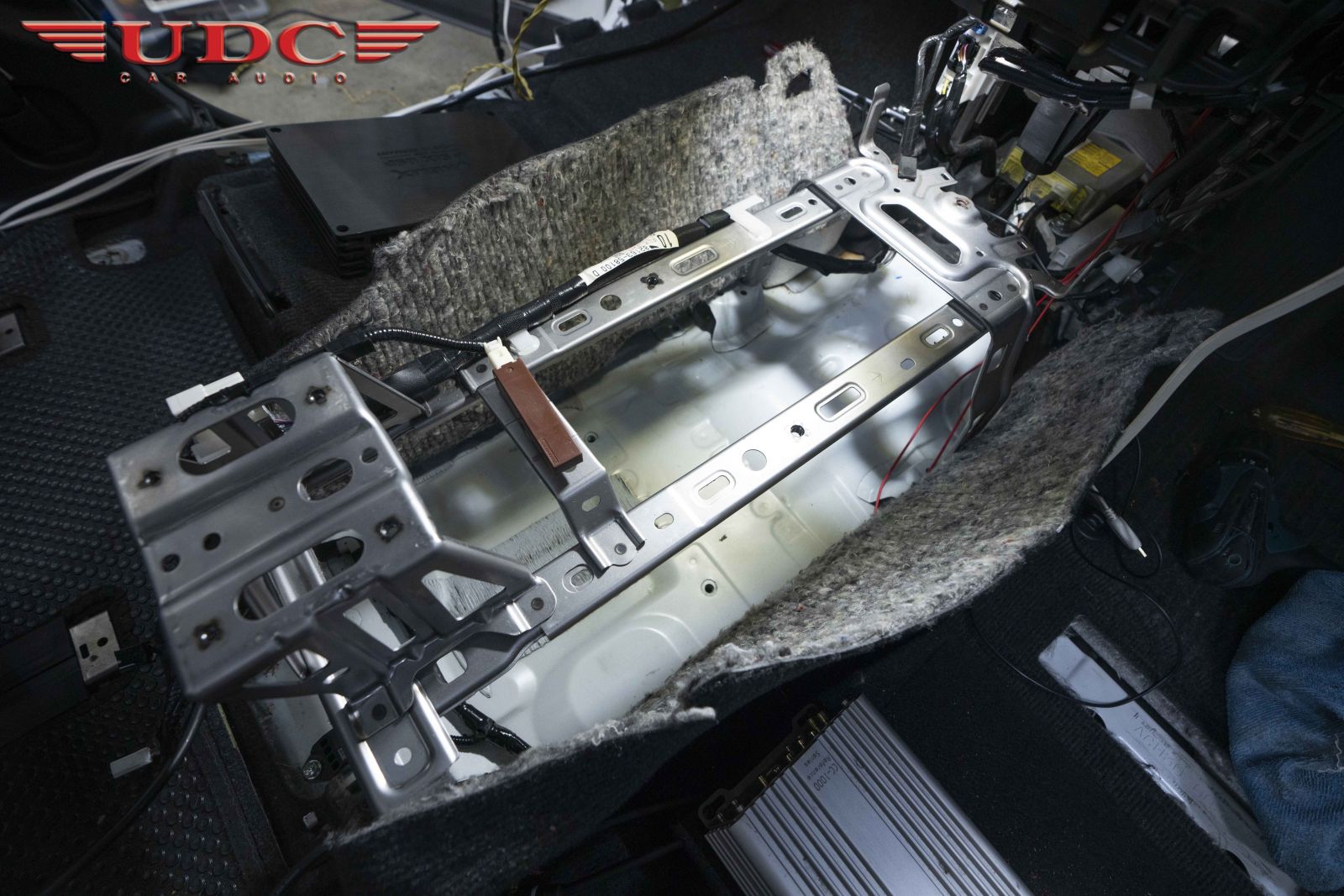

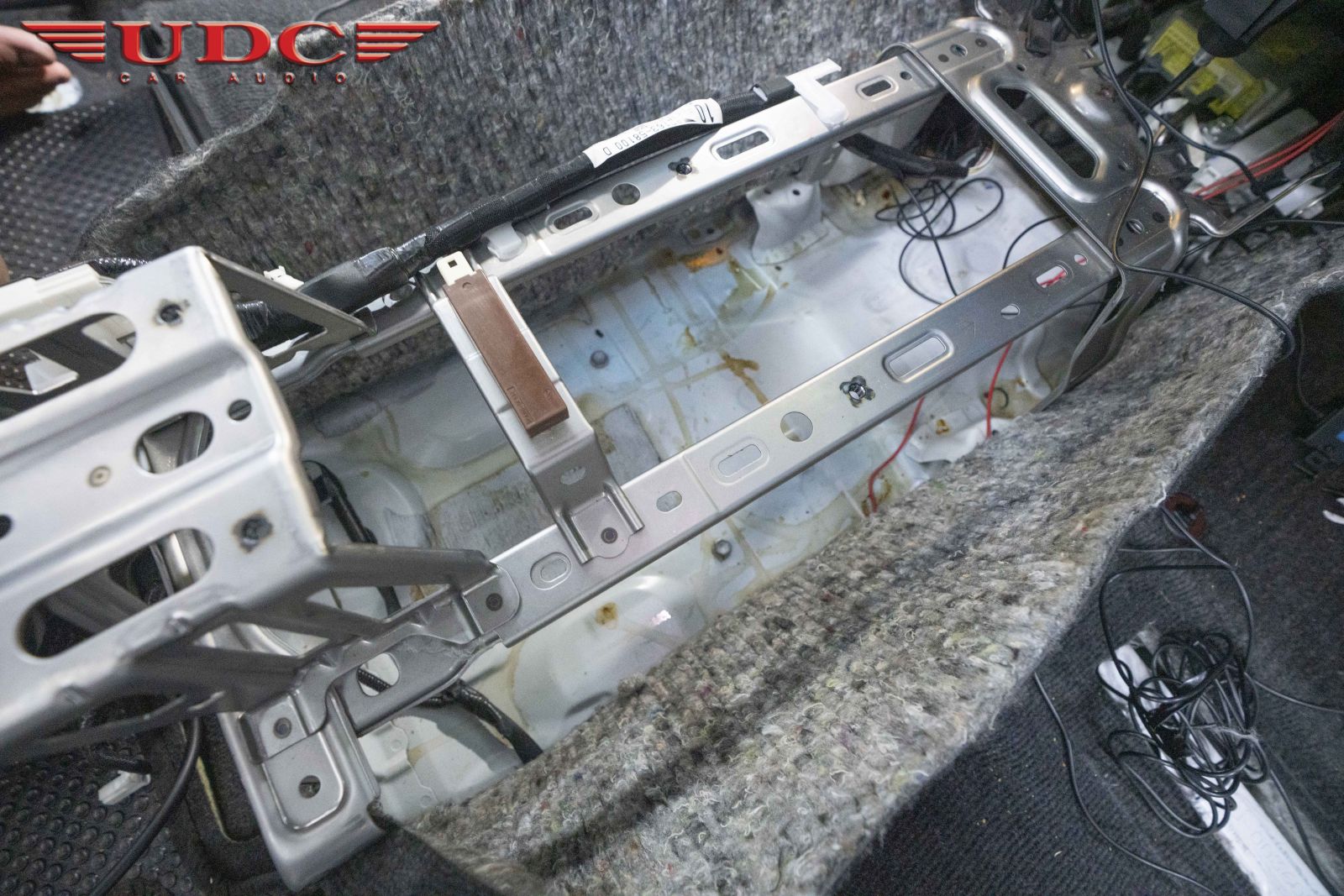

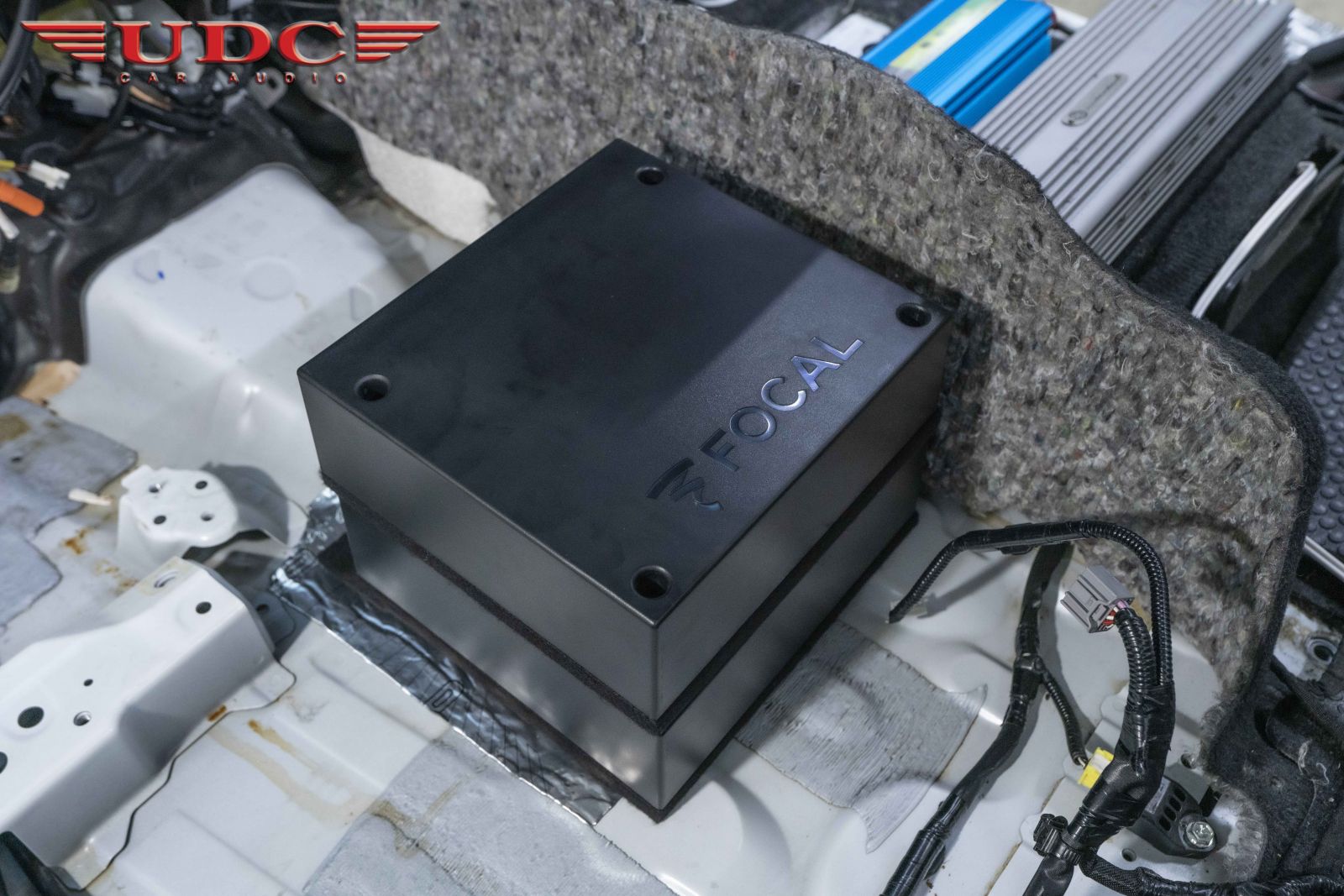

ได้สบายๆครับ งานติดตั้งเจ้าตัว FOCAL ISUB TWIN จะทำการติดตั้งเอาไว้ใต้ คอนโซลกลางของตัวรถของ

TOYOTA VELLFIRE คันนี้และ ทำการยึดรองฐานไม้ไว้เข้ากับตัวรถด้านล่าง เพื่อให้ได้ความมั่นคงแข็งแรง เพื่อลดการเกิด

การสั่นของตัว SUBWOOFER ให้น้อยที่สุดครับ ขั้นตอนเล็กๆน้อยๆที่เราใส่ใจครับ



สเปคของ FOCAL ISUB TWIN

Type Underseat passive subwoofers

Max. Power 2 x 200W

Nom. Power 2 x 100W RMS

Sensitivity (2.83V/1m) 83dB

Impedance 2Ω

Dimensions (WxDxH) 101/4x91/2x31/8" (260x240x80mm)

Cone Aluminium

Frequency response 50 - 150Hz

Weight 5.95lbs (2.7kg) x 2

Voice coil diameter 3/4" (20mm)

Surround Butyl

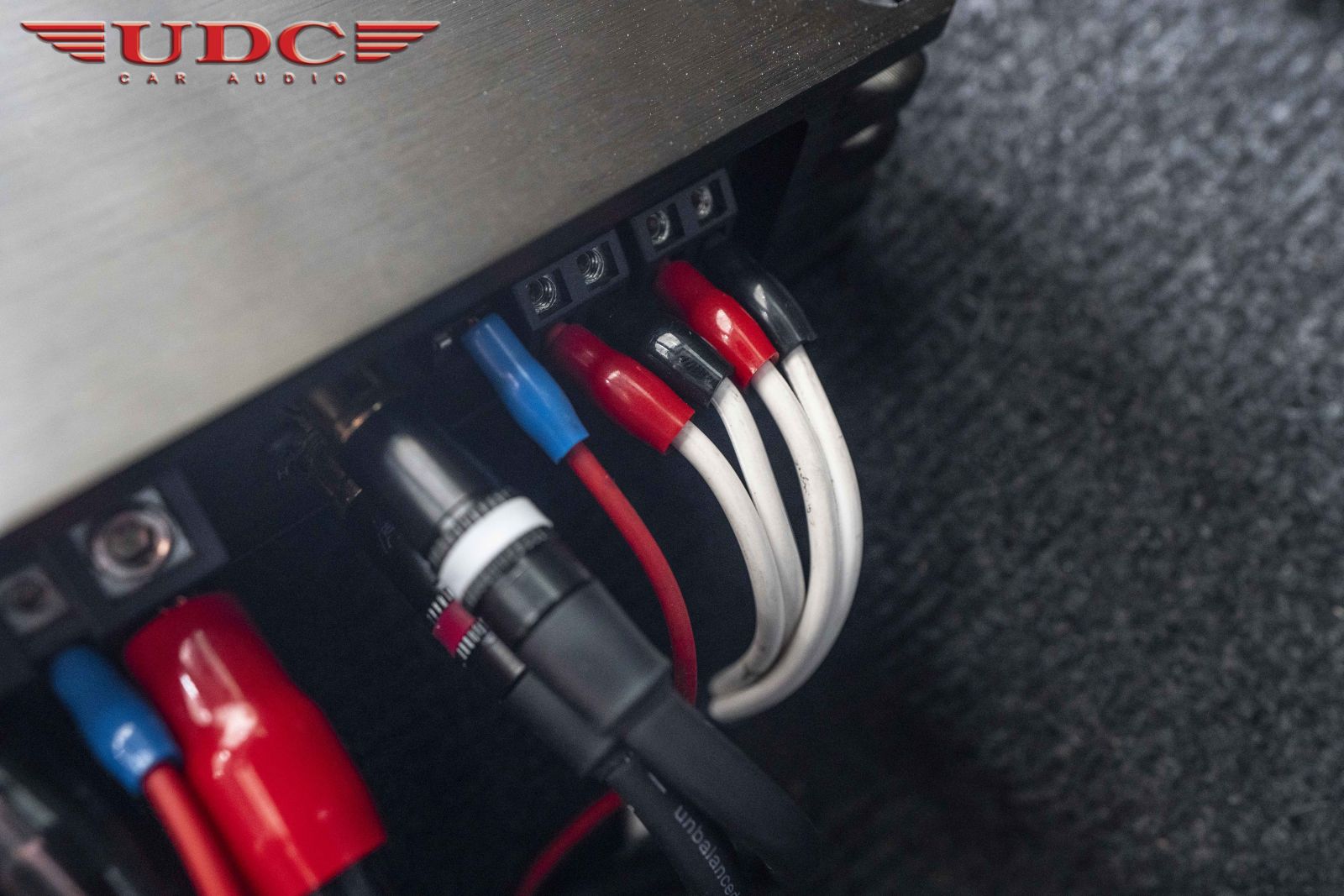

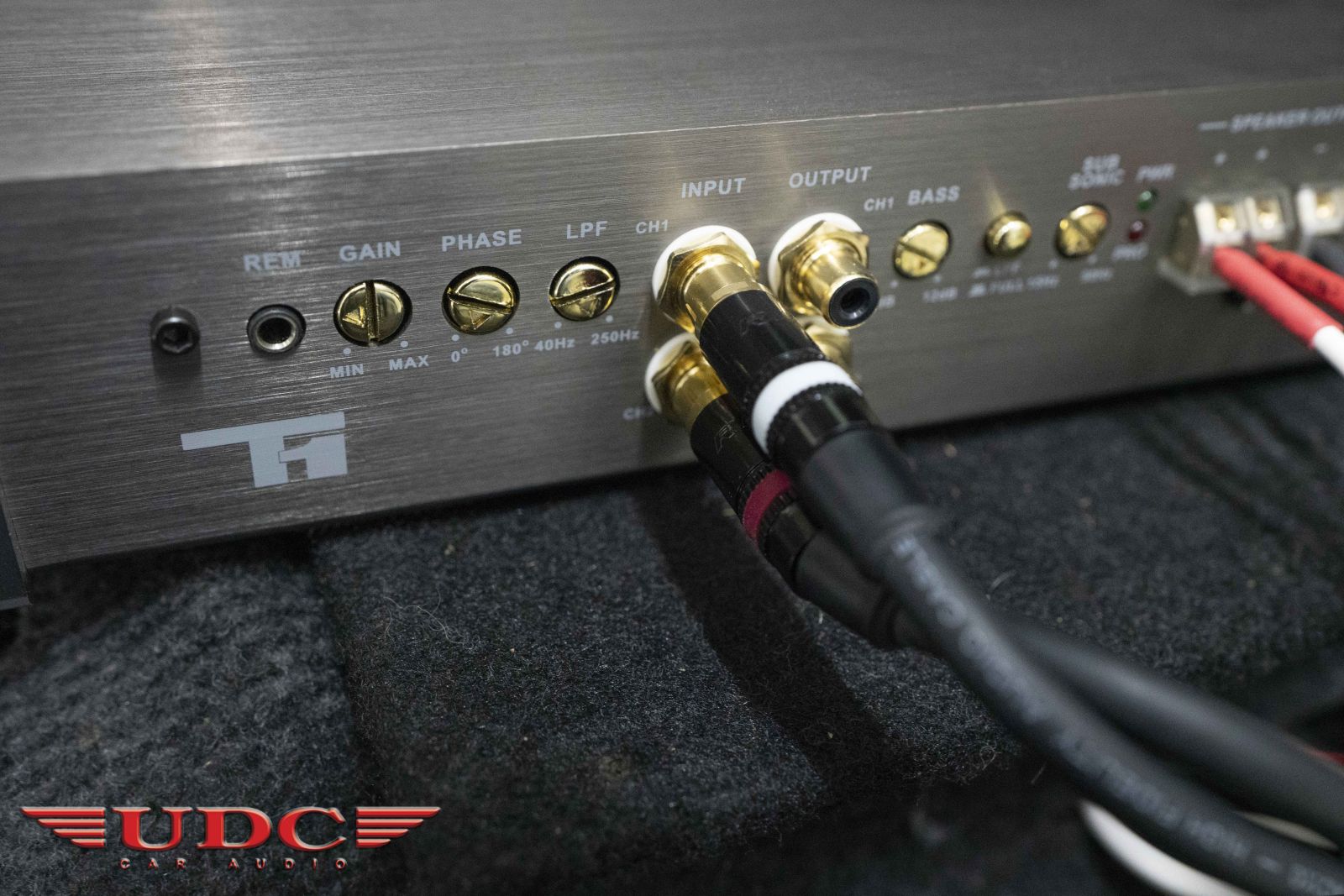

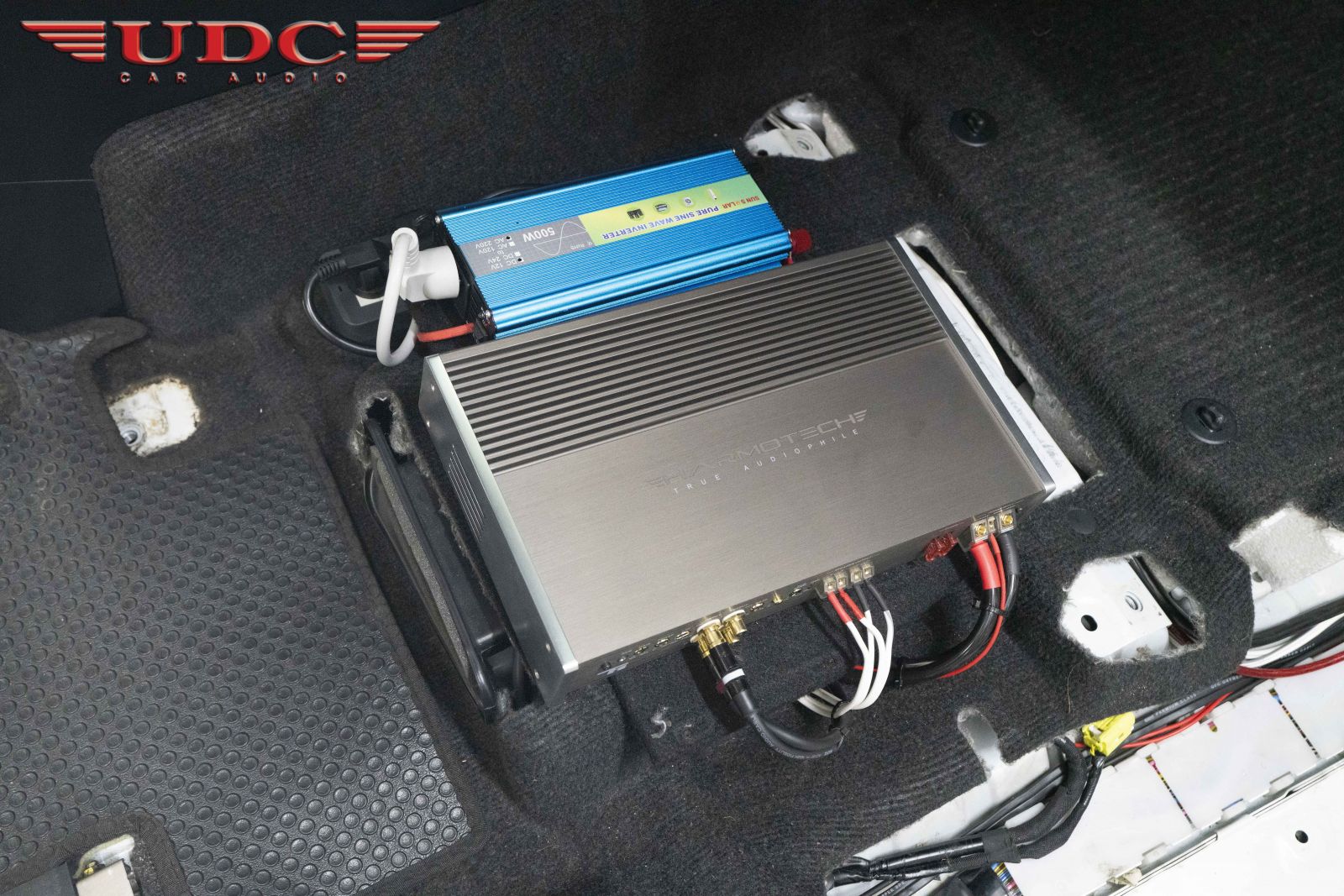

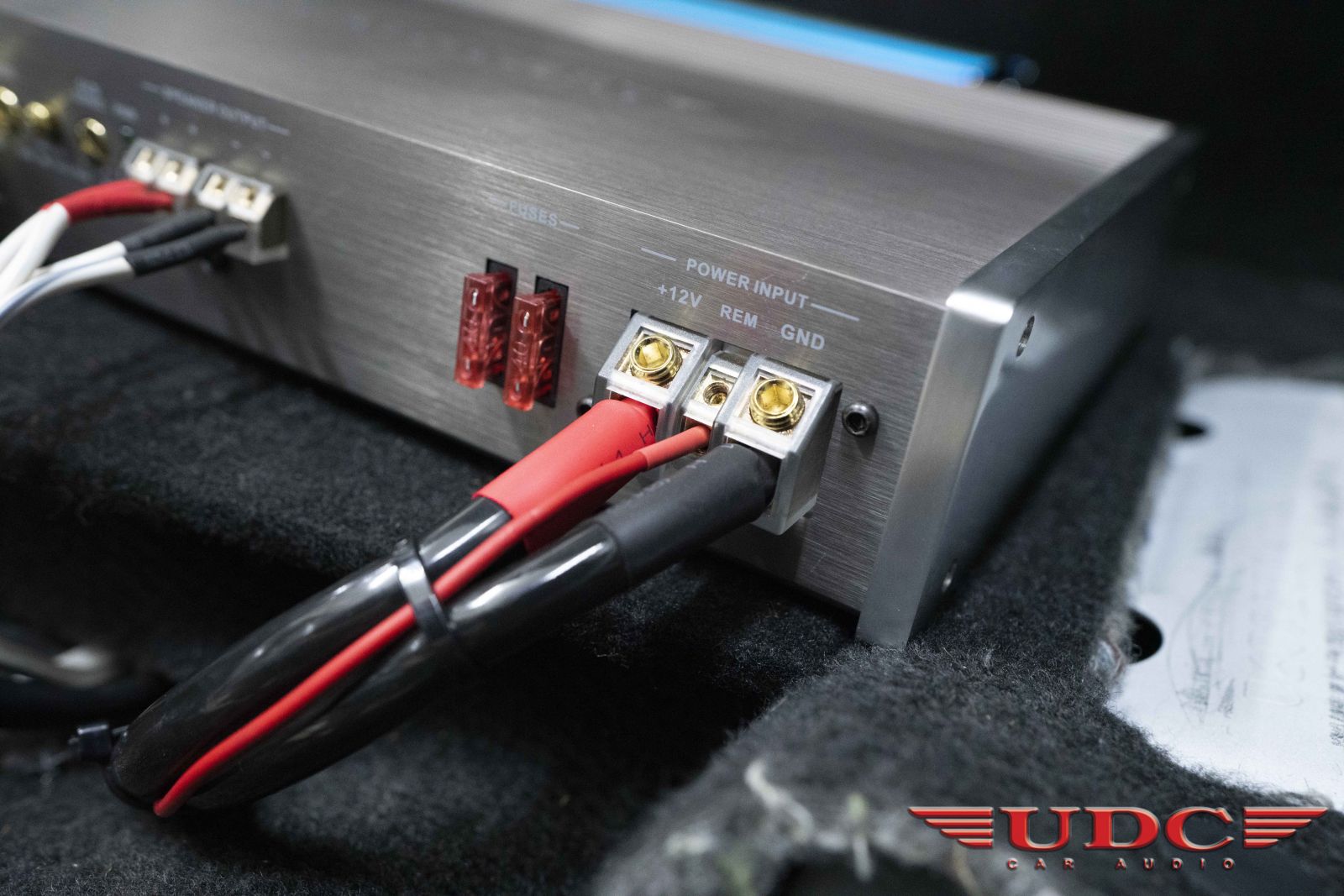

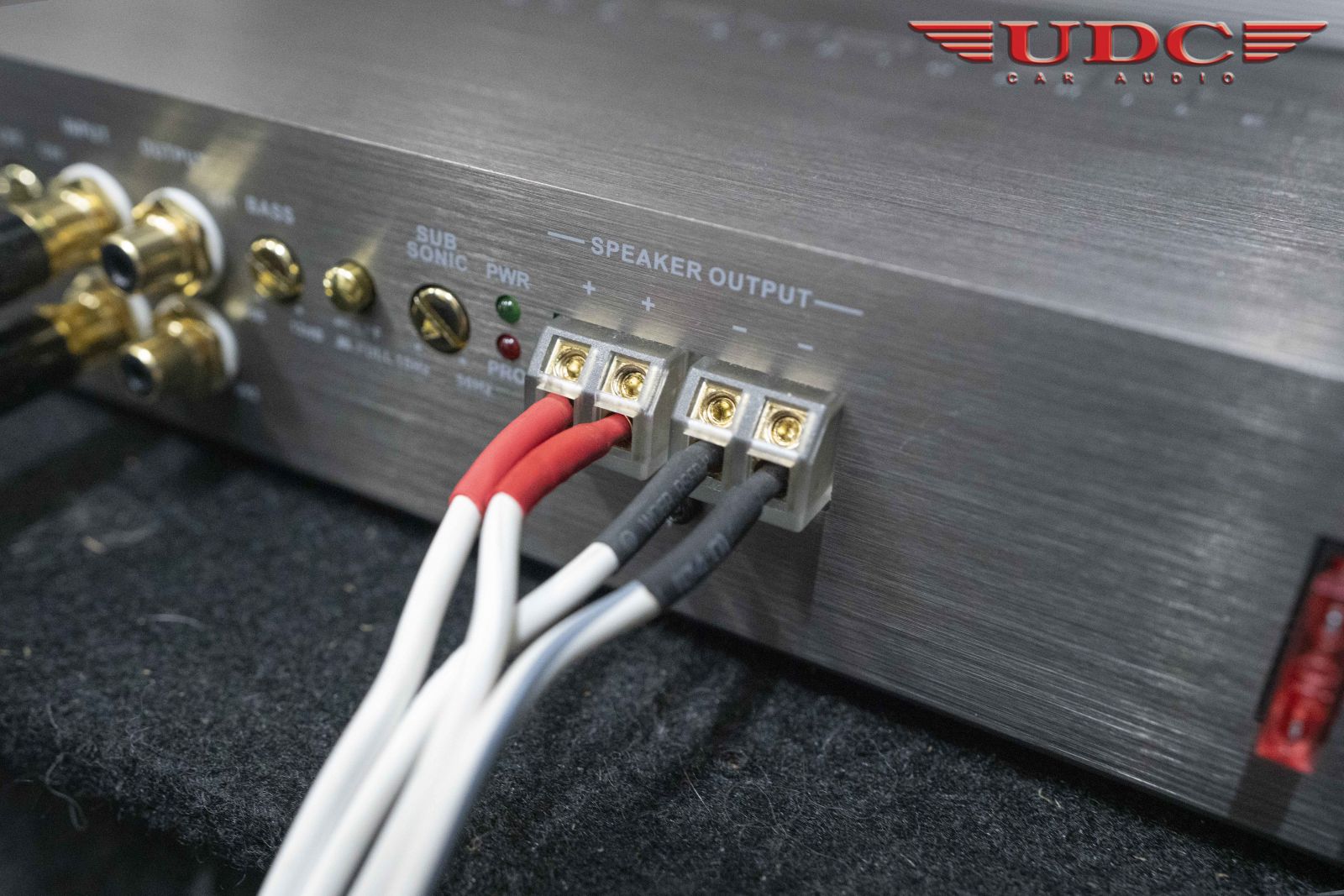

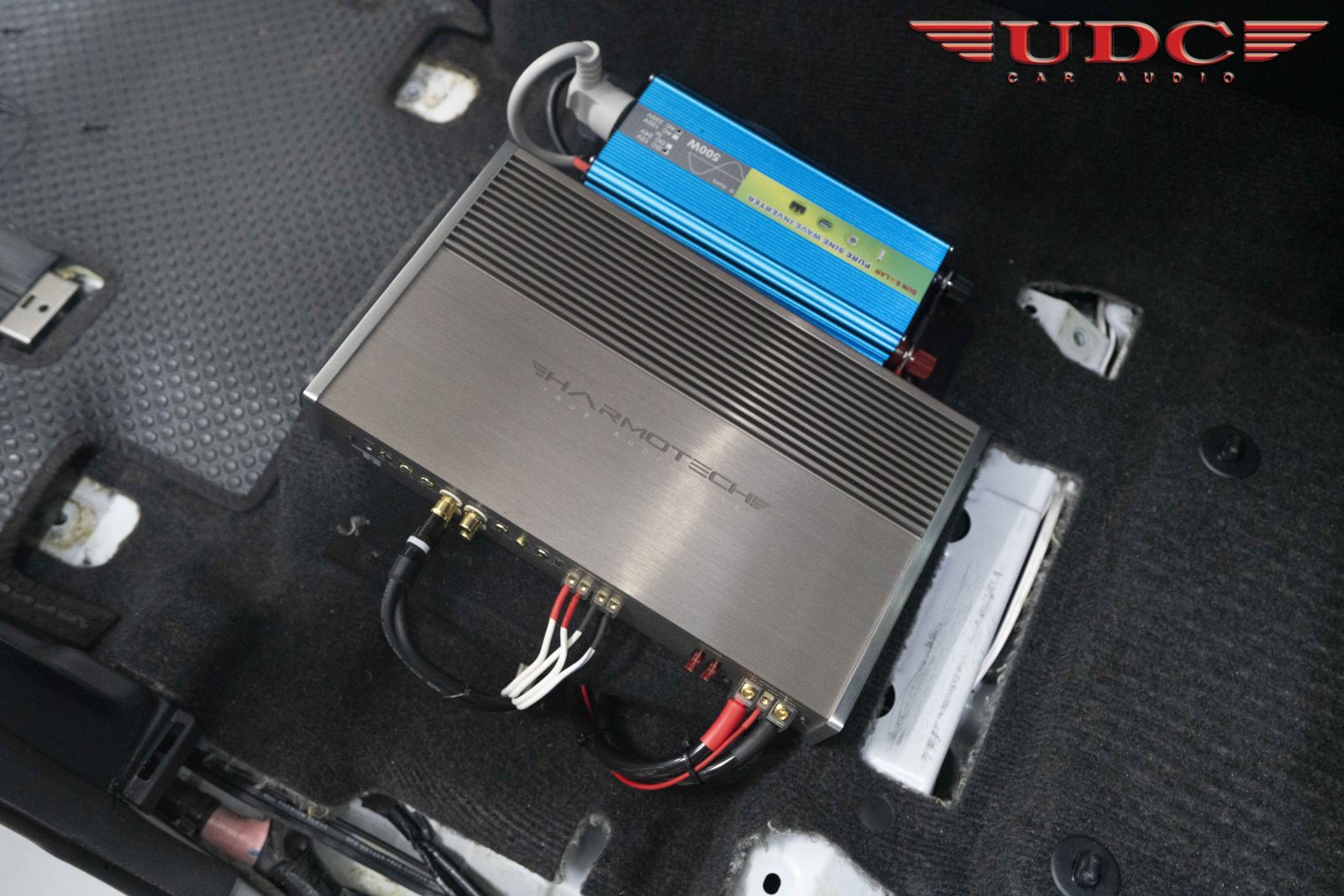

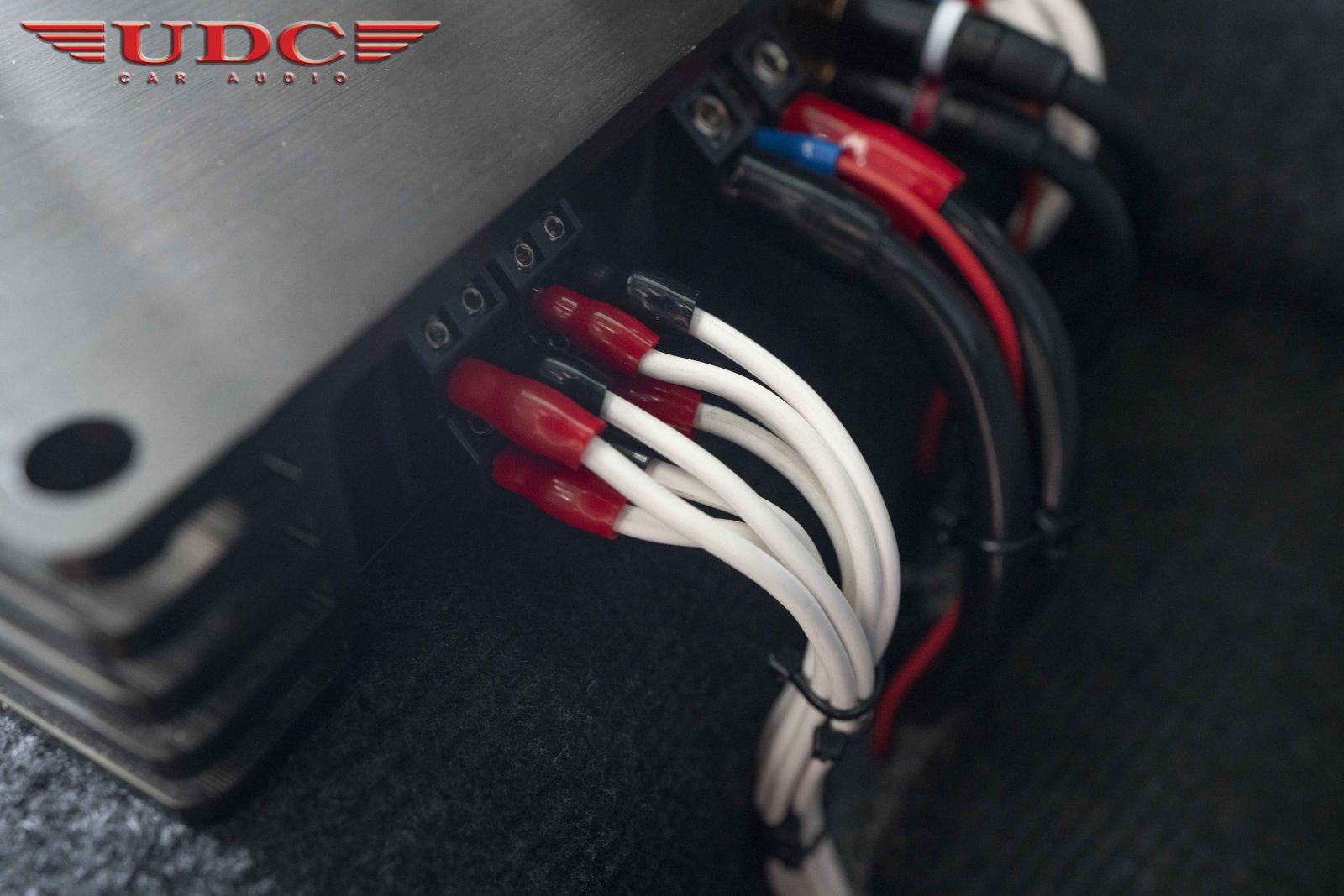

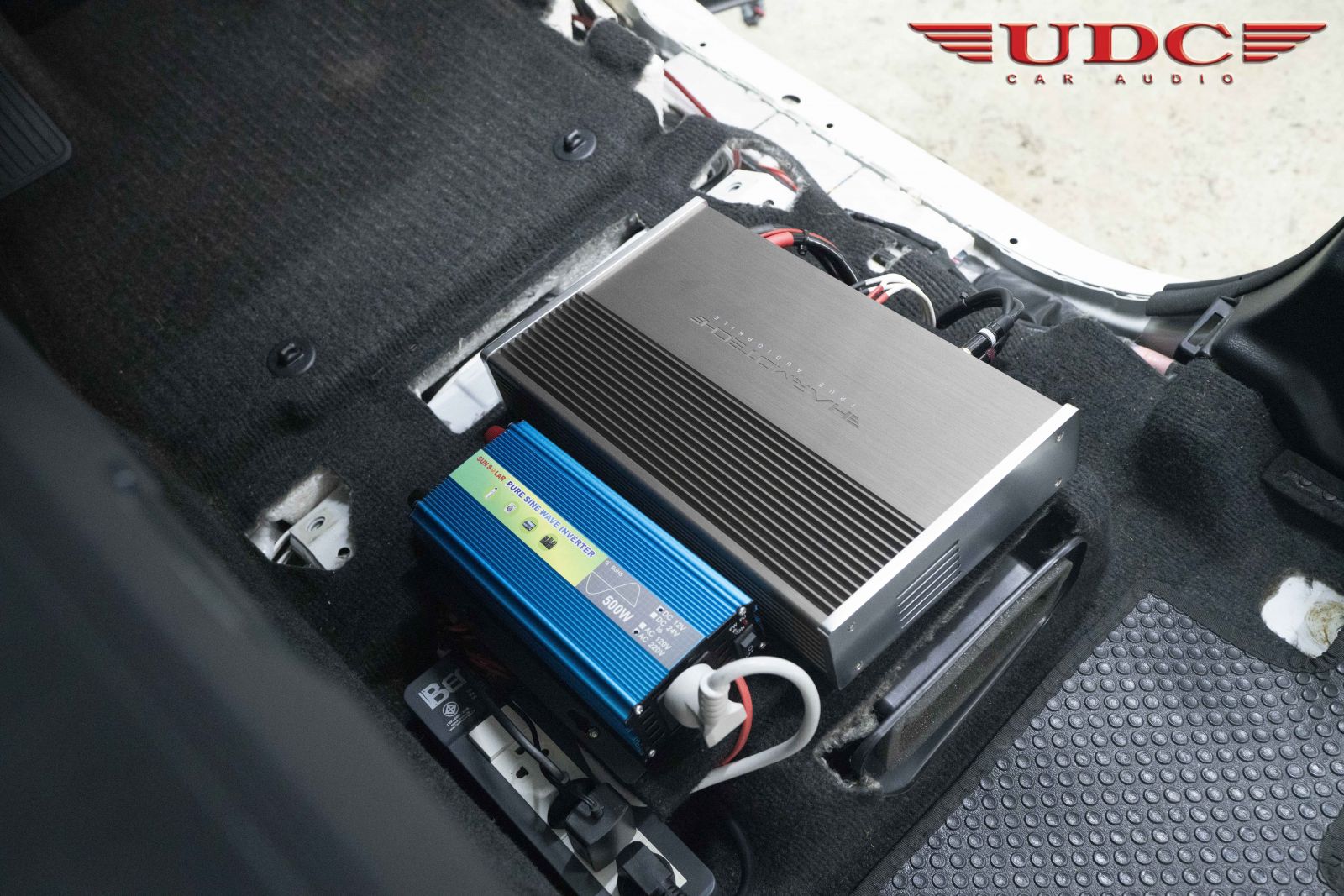

งานติดตั้งพาวเวอร์แอมป์ HARMOTECH T1 และชุดสาย ที่ทำการติดตั้งเอาไว้ใต้เบาะคนนั้่งด้านขวาพร้อมกับทำการ

ทำการแยกประเภทขั้ว + และ - ด้วยฉนวนกันสาย ด้วยสีเพื่อง่าย ต่อการซ่อมบำรุงรักษาและป้องกันขั้วลำโพง

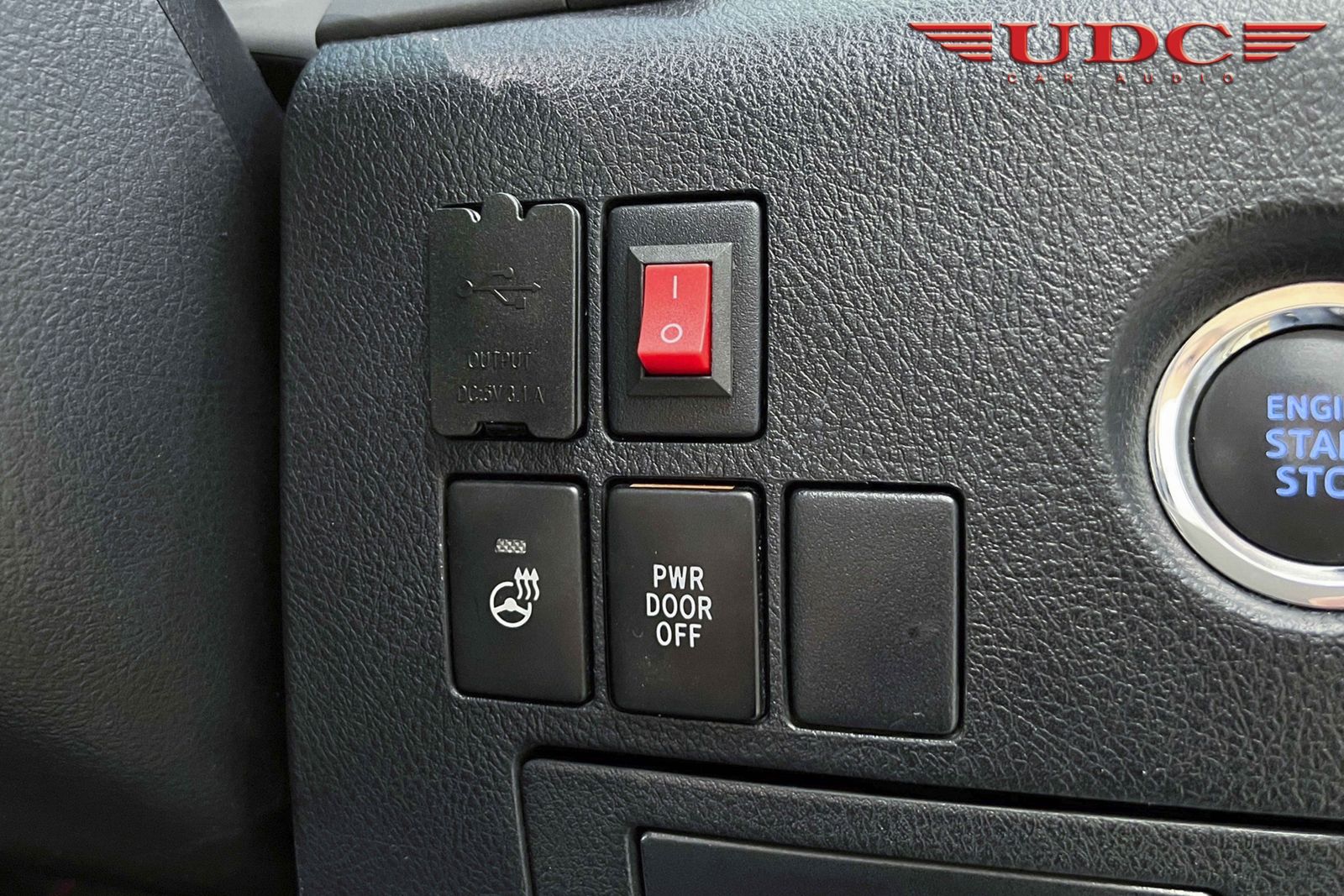

ส่วนตัว INVERTER 12V TO 220V ขนาด 500W ซึ่งเป็น INVERTER แบบ PURE SINE WAVE คลื่นไฟฟ้าไฟฟ้า

จะนิ่งเหมือนไฟบ้าน มีระบบป้องกันการ Overloads ทำการตัด การใช้ไฟทันทีเมื่อไฟเกิน รองรับการใช้งานไฟ 220V

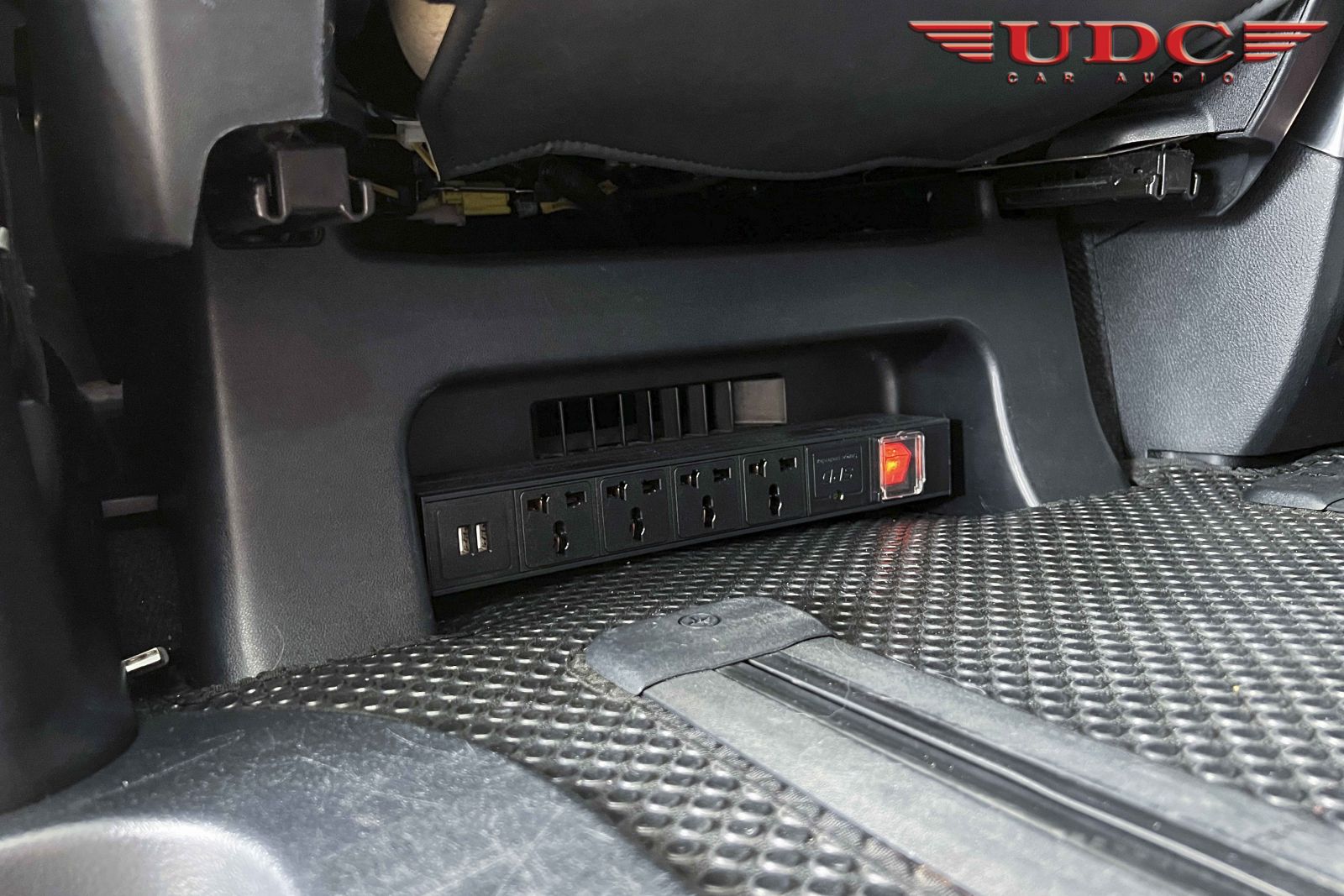

แบบสบายๆ ส่วนรางปลั๊กไฟนั้นก็จะติดตั้งเอาไว้ที่หลังเบาะนั่งด้านหน้าซ้ายครับ จะเสียบปลั๊กไฟได้ 4 ช่อง และ

USB Charger อีก 2 ช่องครับ

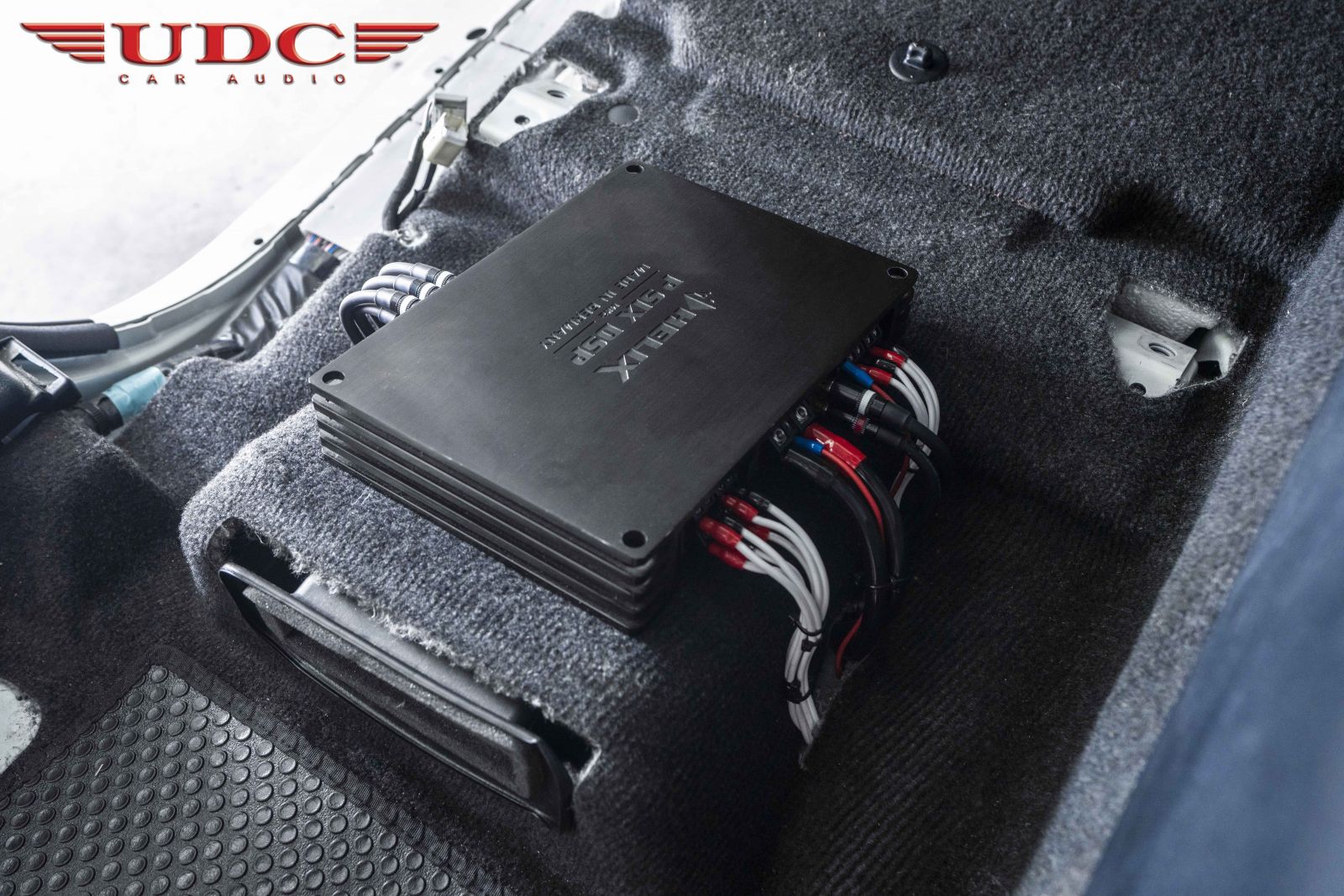

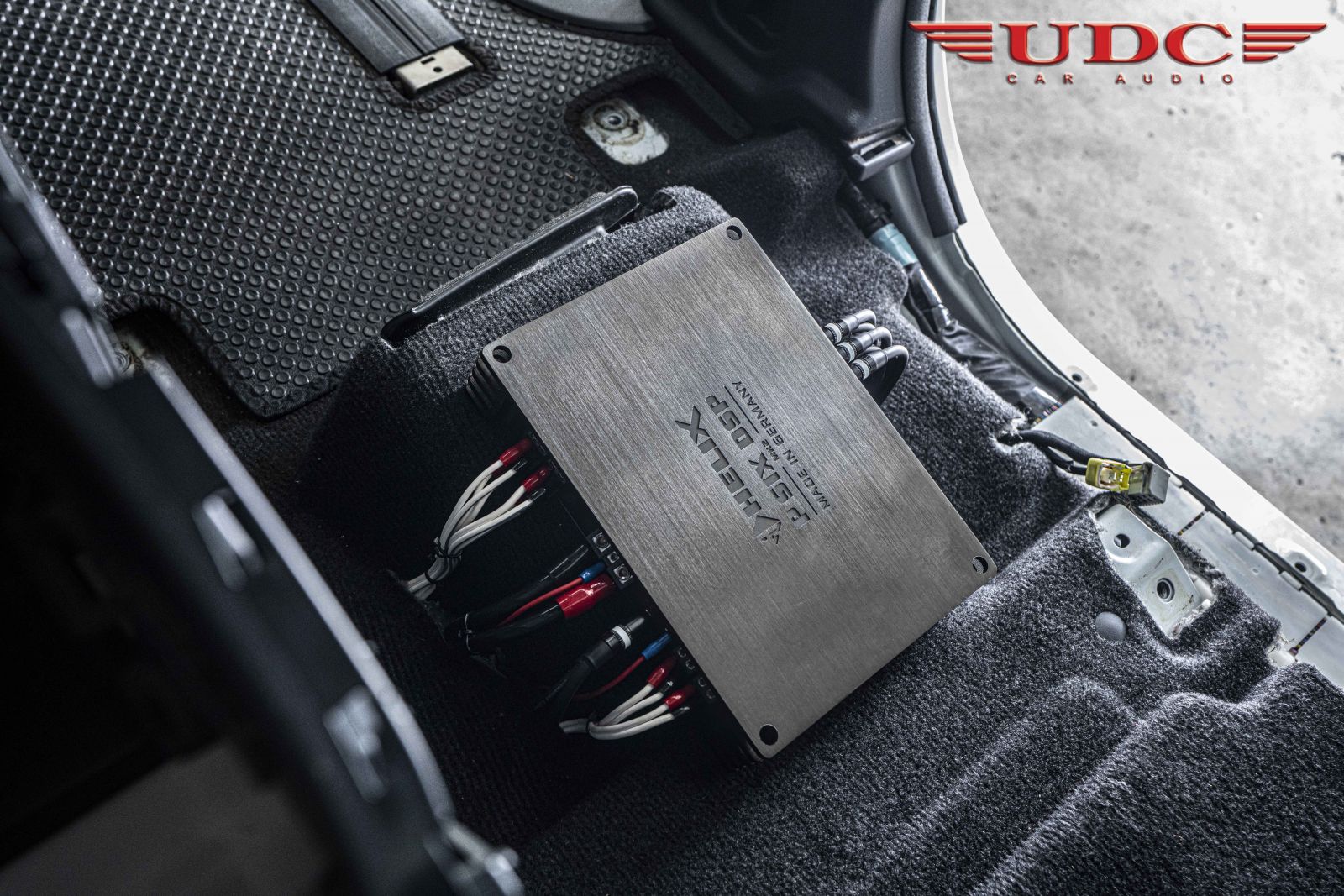

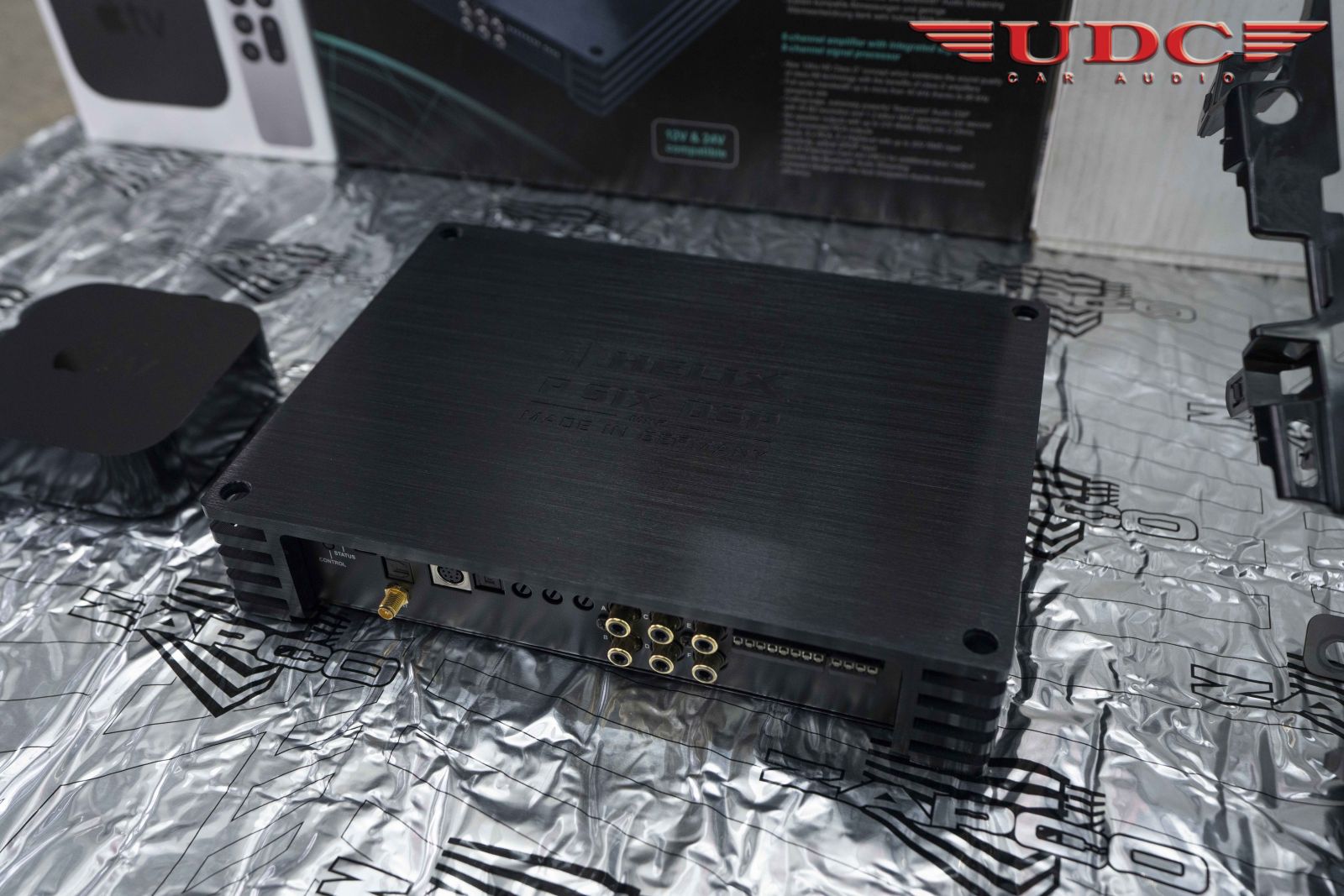

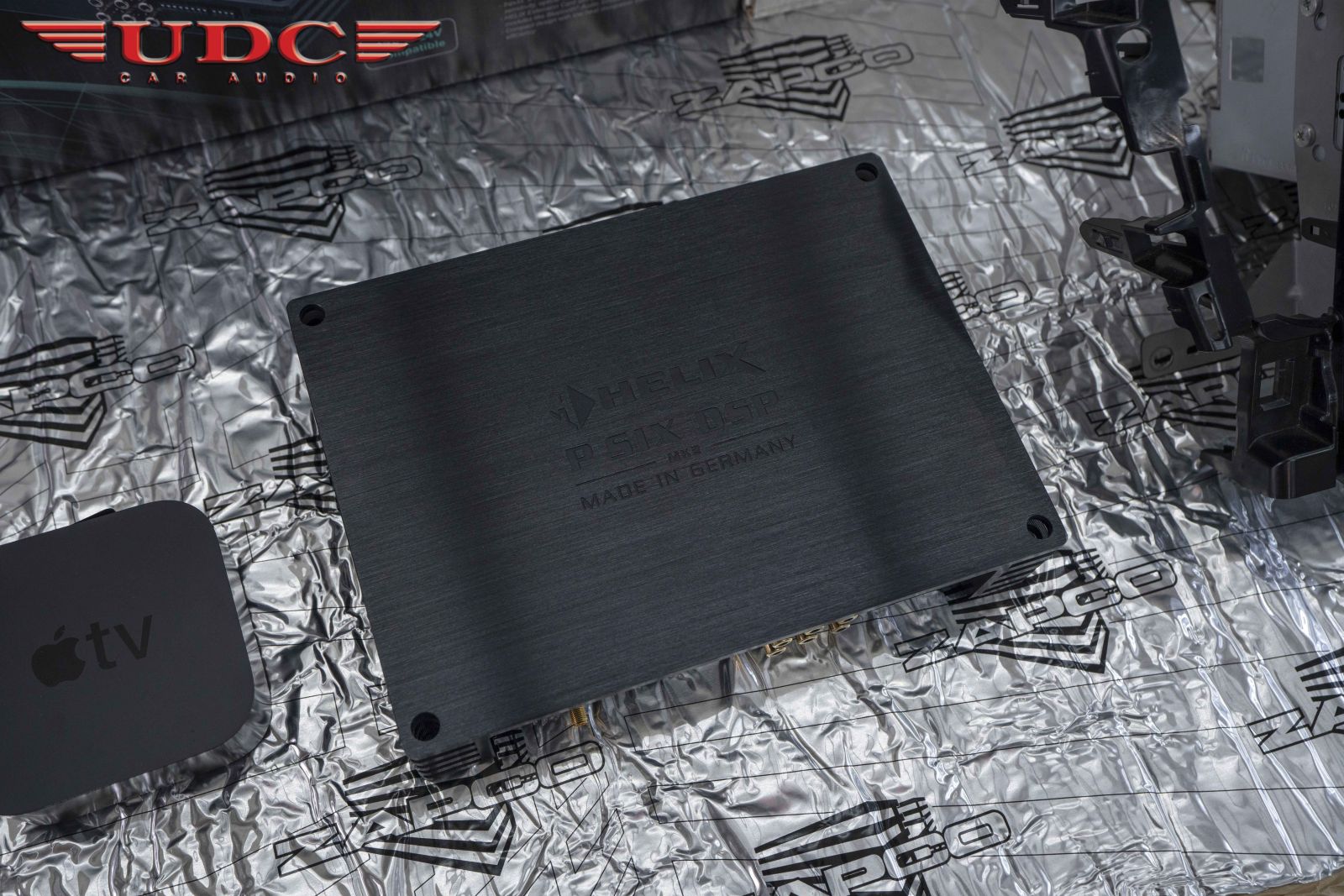

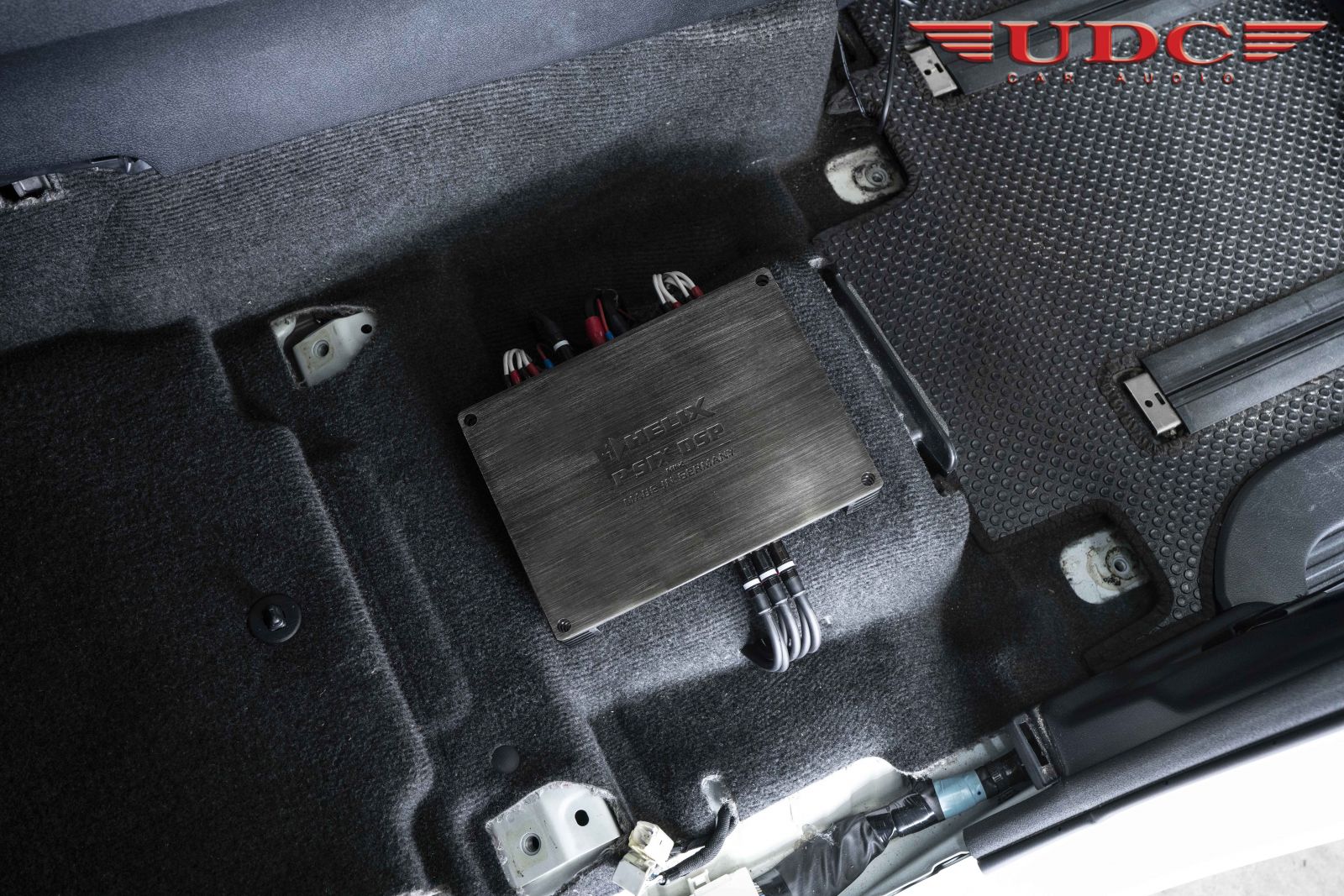

HELIX P SIX DSP MK2 ทั้งสองตัวที่กำลังขับสูงถึง 120W/CH จำนวนถึง 6 แชลแนล มาในคลาส "UltraHD Class D"

ที่ให้ความถี่ตอบสนองกว้างถึง 20Hz - 44,000 Hz และยังมาพร้อมกับ DSP ในการจูนเสียงที่ละเอียดยิบ

ซึ่ง Signal Converters ที่ใช้ภายในก็ยังเลือกใช้เป็นของ BurrBrown ทั้งภาค A/D และ D/A อีกด้วยครับตัวเดียวจบจริงๆ

โดยทำการติดตั้งเอาไว้ใต้เบาะคนนั่งด้านหน้าซ้ายทั้ง 2 ตัวและทำแผงเป็นสองระดับเพื่อจะได้ซ่อนเอาไว้ในที่เดียวกัน

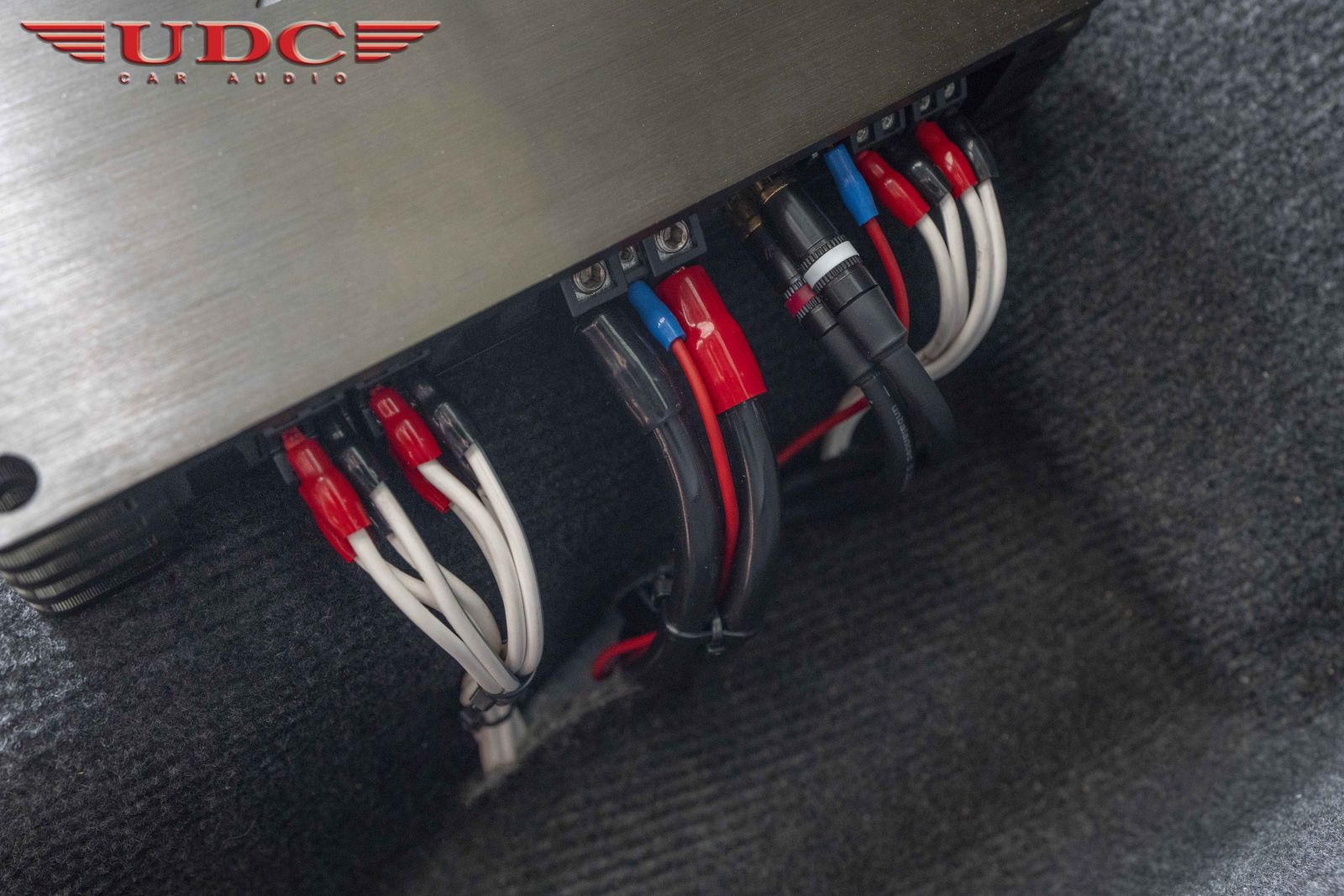

พร้อมกับทำการทำการแยกประเภทขั้ว + และ - ด้วยฉนวนกันสาย ด้วยสีเพื่อง่ายต่อการซ่อมบำรุงรักษาและป้องกันขั้วลำโพง

เสร็จเรียบร้อย มาให้ชมกันต่อนะครับ


LINK : https://www.audiotec-fischer.de/.../amplifiers/p-six-dsp-mk2

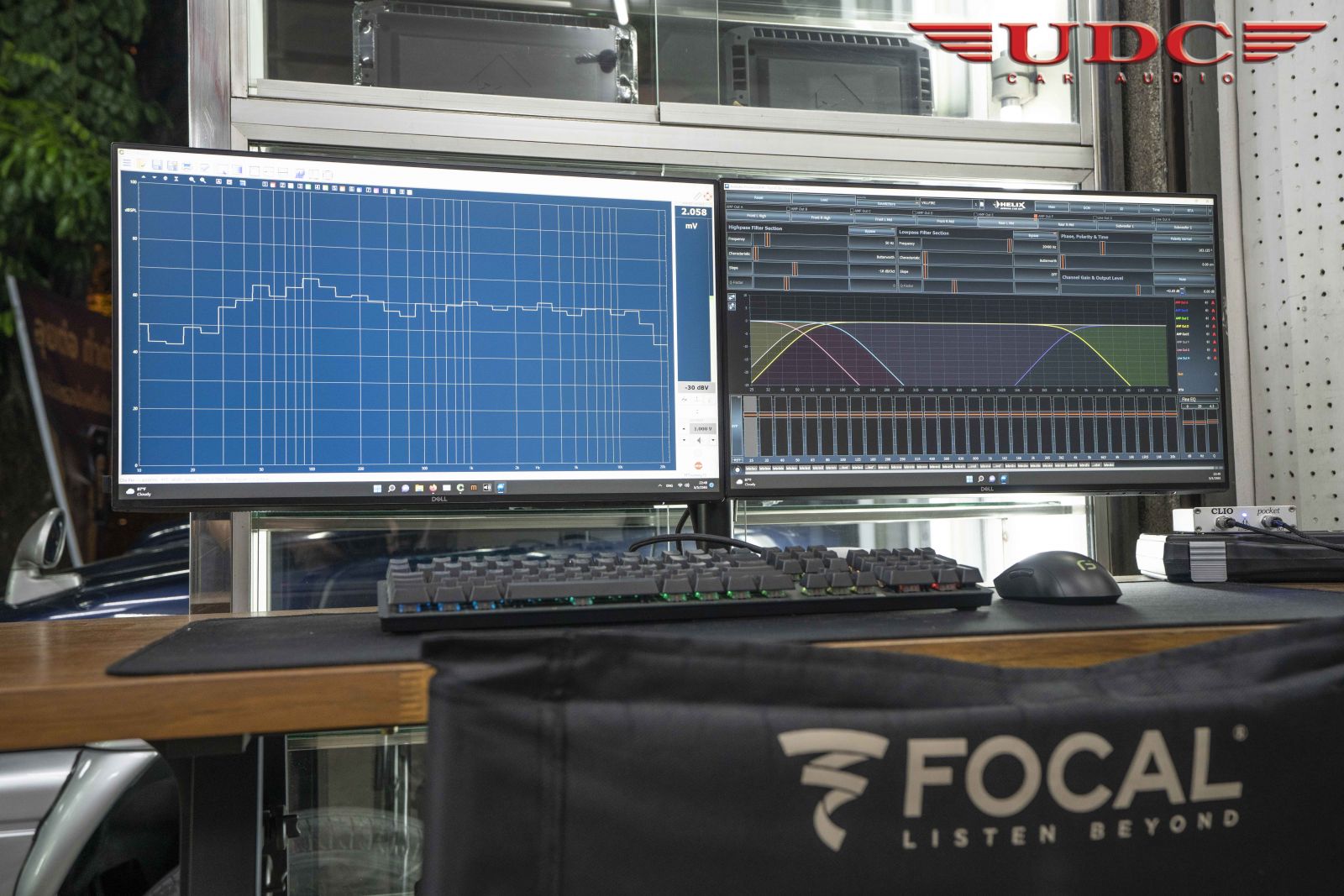

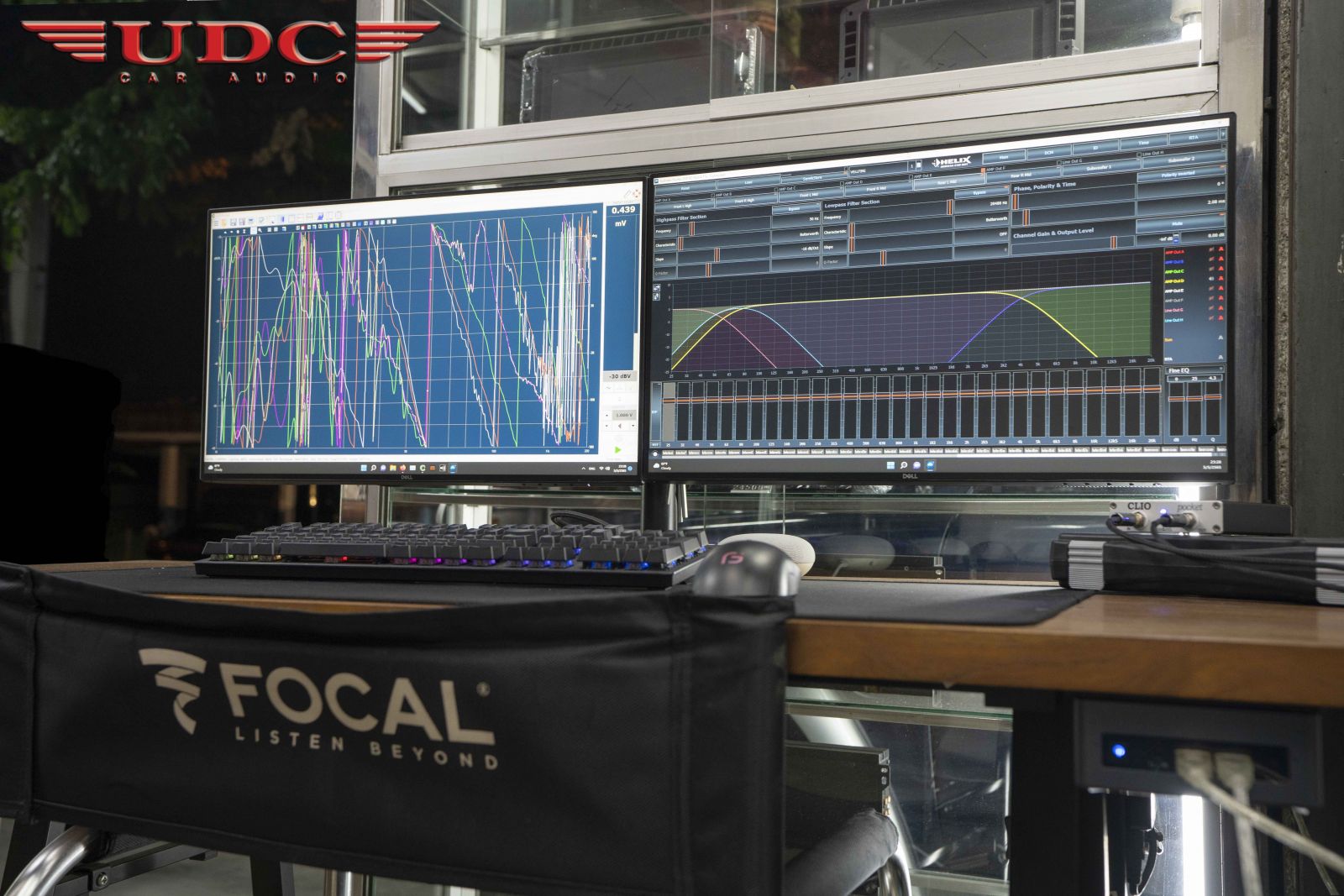

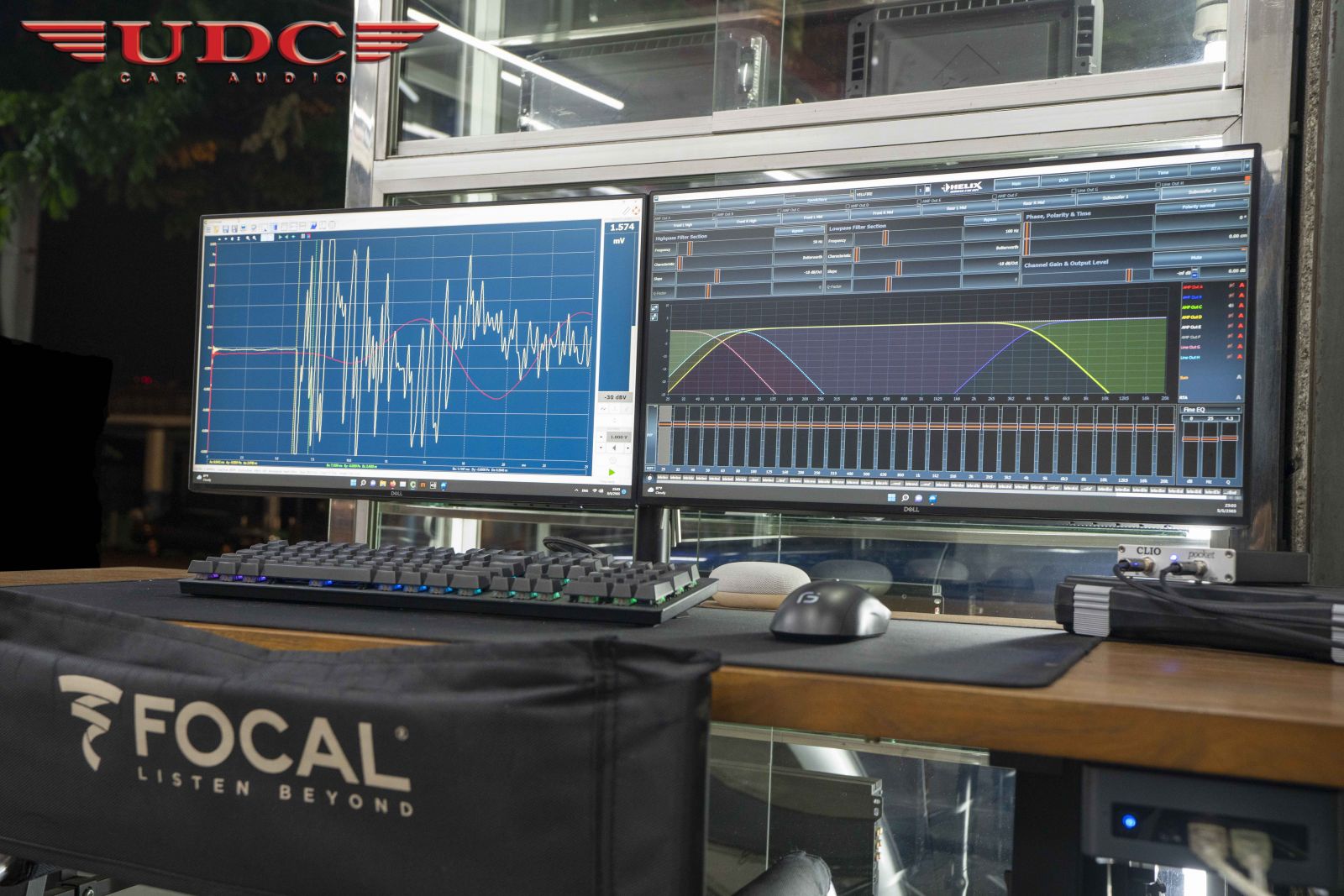

ในขั้นตอนสุดท้ายที่ขาดไม่ได้เลยก็คือ การปรับจูนและวัดค่าต่างๆของเสียงเป็นสิ่งสำคัญมากที่สุดในชุดเครื่องเสียง


ติดรถยนต์เพื่อดึงเอาประสิทธิภาพของอุปกรณ์ทุกชิ้นนั้นแสดงประสิทธิภาพได้ดีมากที่สุด

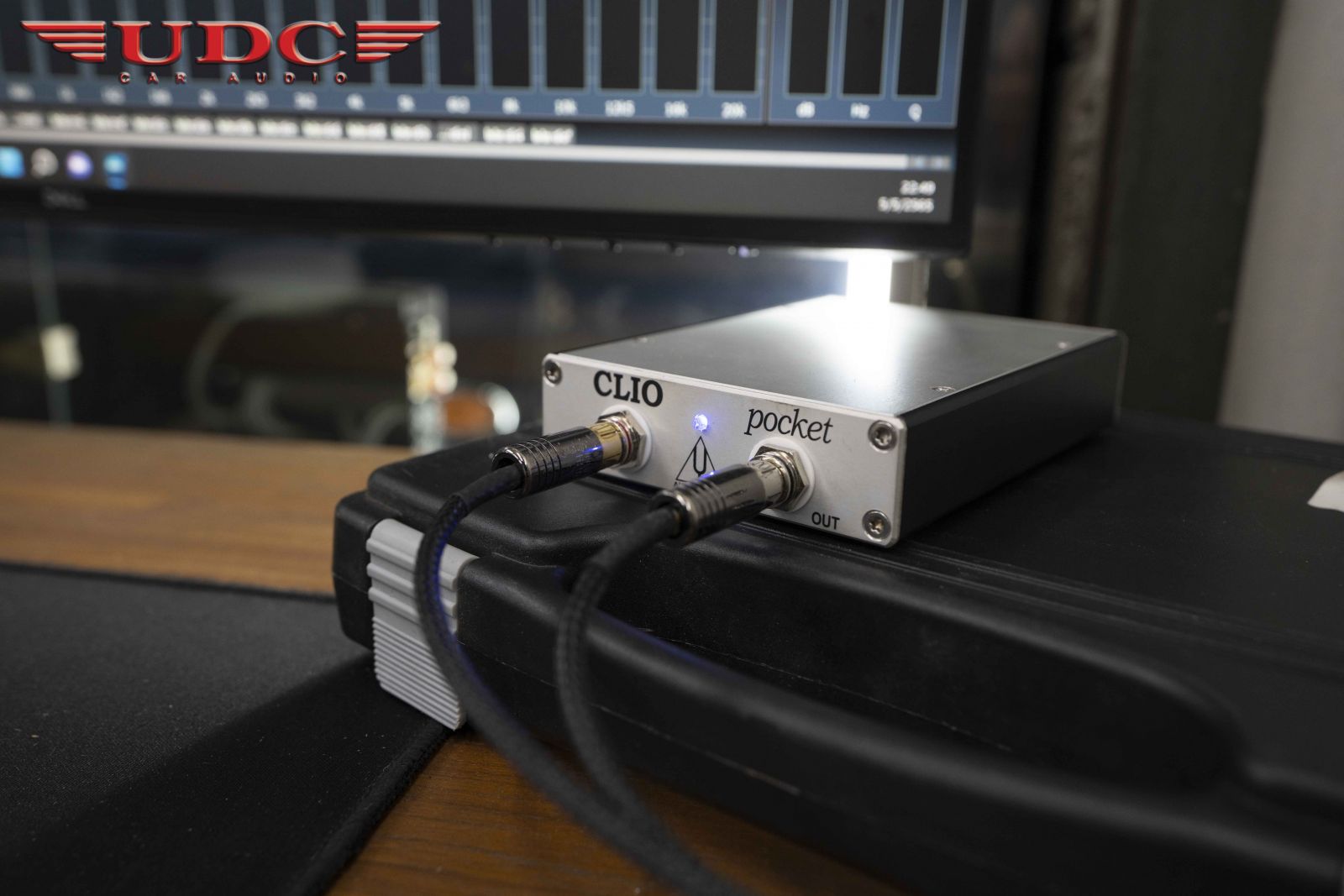

ซึ่งทางร้าน UDC CAR AUDIO ได้เลือกใช้อุปกรณ์วัดค่าทางเสียงของทาง AUDIOMATICA ในรุ่น CLIO POCKET


ที่มี Software ในการวัดและวิเคราะห์ที่ชาญฉลาด มีการวัดค่าต่างๆของเสียงที่ได้มาตราฐาน มีอย่างแม่นยำเที่ยงตรง


เป็นตัวตรวจเช็คข้อมูลของเสียงในระบบชุดเครื่องเสียง โดยค่าที่วัดต่างๆที่สามารถวัดได้จะมีอาทิเช่น



1. Time Alignment


2. Phase


3. Equalizer


4. Level


5. WaterFall Analysis


6. Polar Plot


7. T&S Parameter

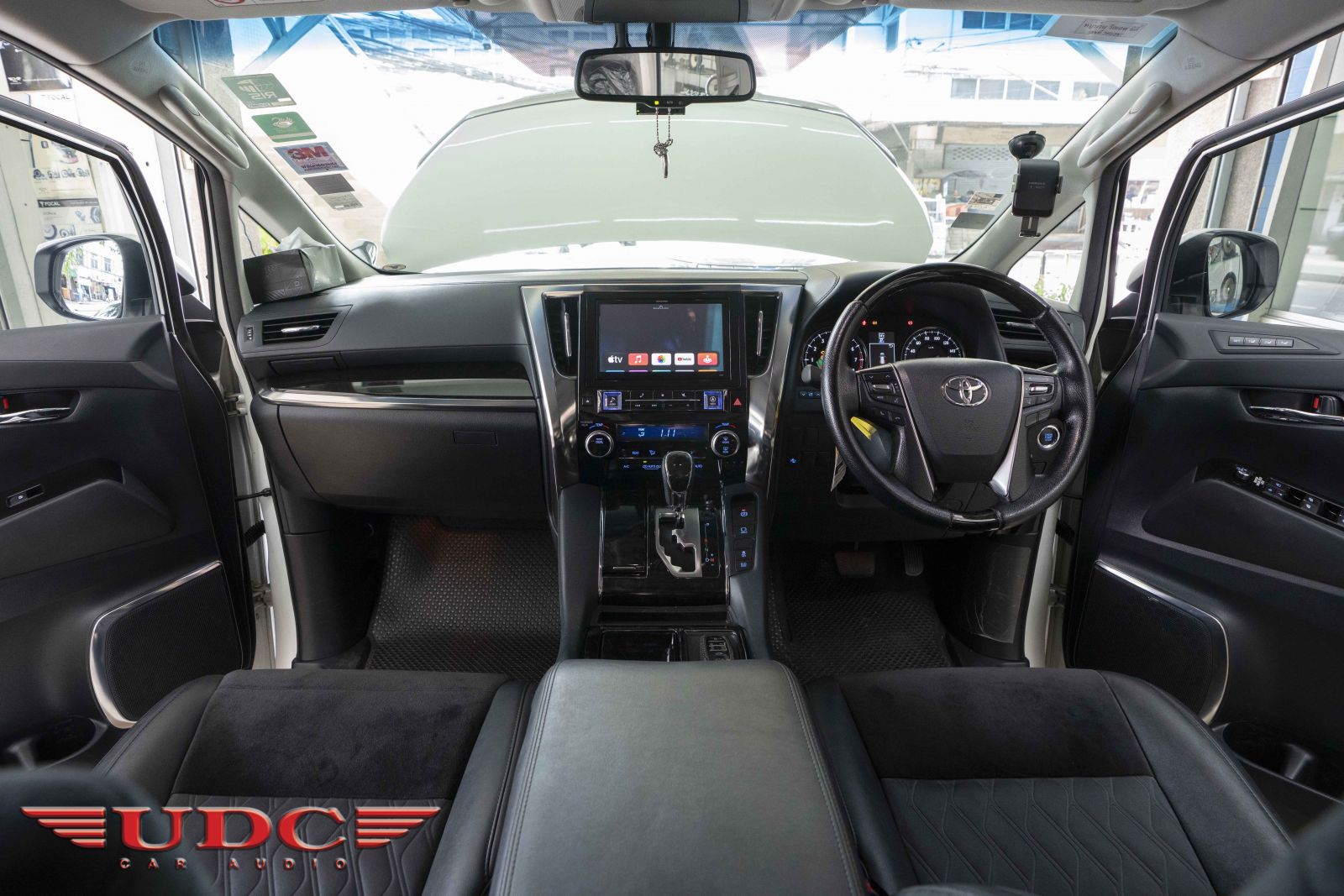

เสร็จเรียบร้อยจบครบทุกกระบวนการแล้วครับ กับงานติดตั้งชุดเครื่องเสียงใน TOYOTA VELLFIRE คันนี้
