AUDIO SYSTEM TOYOTA VELLFIRE ในระบบ Bi-AMP

HEAD UNIT : /////ALPINE DVI-9861E

HD MEDIA PLAYER : DUNE HD TV-303D

PROCESSOR : /////ALPINE PXA - H800 กับ /////ALPINE RUX - C800

FRONT SPEAKER : ZR SPEAKER LAB ZR ENTRY 7.2T (2-Way Component)

MID SPEAKER : ZR SPEAKER LAB ZR PRESTIGE 7.3 WMN (3-Way Component)

REAR SPEAKER : ZR SPEAKER LAB ZR ENTRY 7.2T (2-Way Component)

SUBWOOFER : HARMOTECH H10 (10 inch)

AMPLIFIER 1 : HARMOTECH H4 (FRONT+ REAR)

AMPLIFIER 2 : HARMOTECH H4 (TWEETER/MIDRANGE + MIDBASS )

AMPLIFIER 3 : HARMOTECH H4 (CENTER + SUBWOOFER )

POWER CABLE : FURUTECH CB4 (4AWG OFC)

SPEAKER CABLE : HARMOTECH H Series ( 16AWG PCOCC )  (For Speaker FRONT/MID/REAR SPEAKER)

SPEAKER CABLE : HARMOTECH H Series ( 12AWG PCOCC )  (For SUBWOOFER HARMOTECH H10)

RCA PLUG : FURUTECH FP-101G

RCA CABLE : FURUTECH FA-220

BATTERY TERMINALS : DLS BT6+ / DLS BT6-

FUSE HOLDER & FUSE : DLS FH2B  & DLS ANL FUSE

บัดกรีเข้าอุปกรณ์ต่างๆ ทั้งระบบด้วยตะกั่ว เงินผสมทอง MUNDORF MSolder® SUPREME SLVER / GOLD

DAMP : HARMOTECH SUPER PREMIUM DAMPING MATERIAL MADE IN RUSSIA

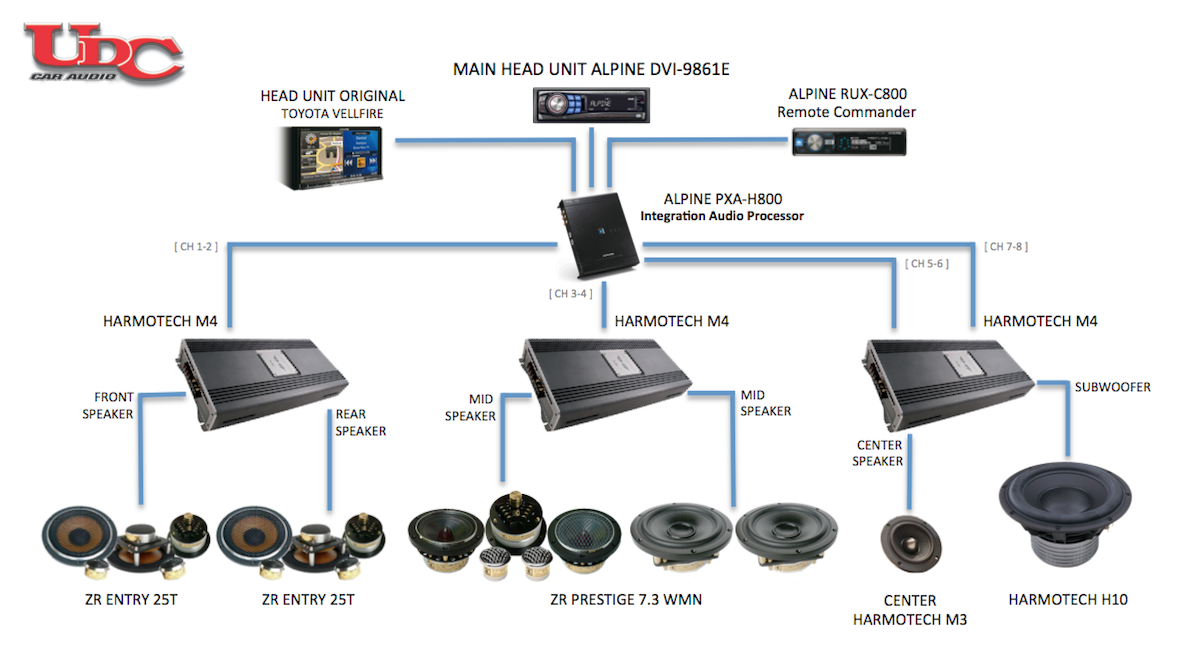

SYSTEM DIAGRAM

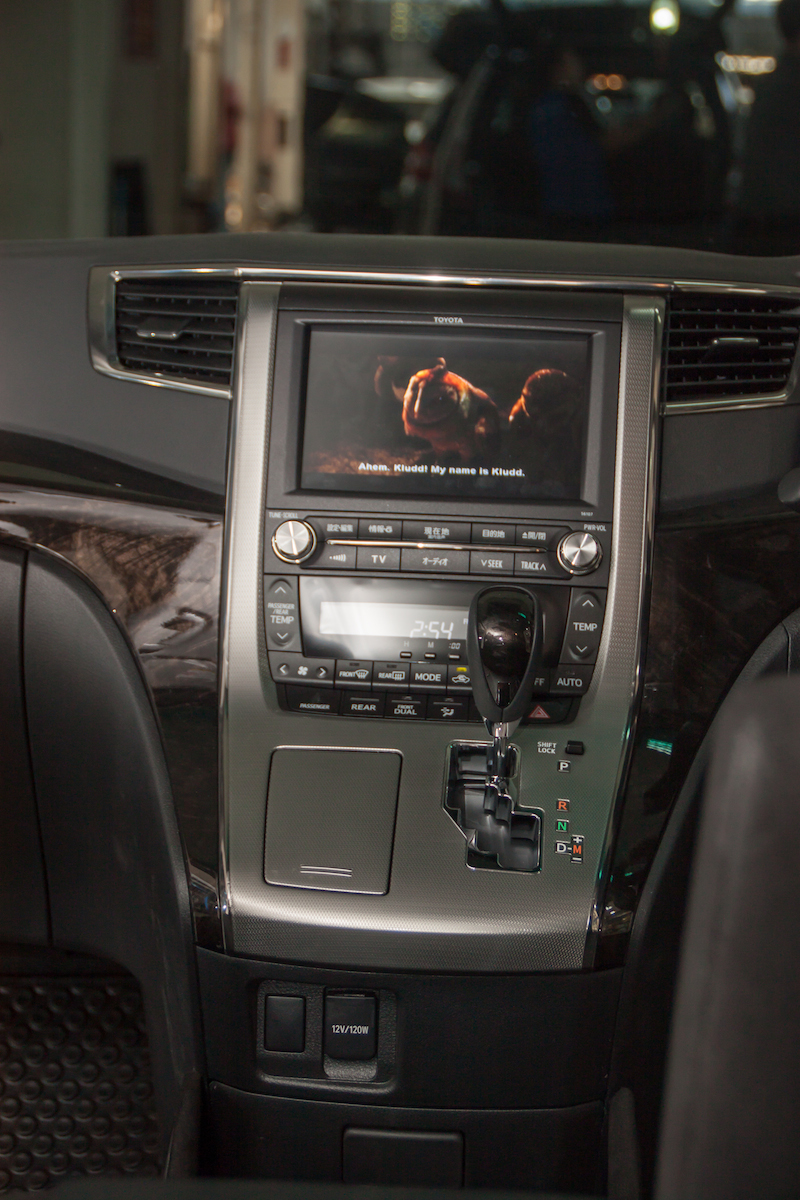

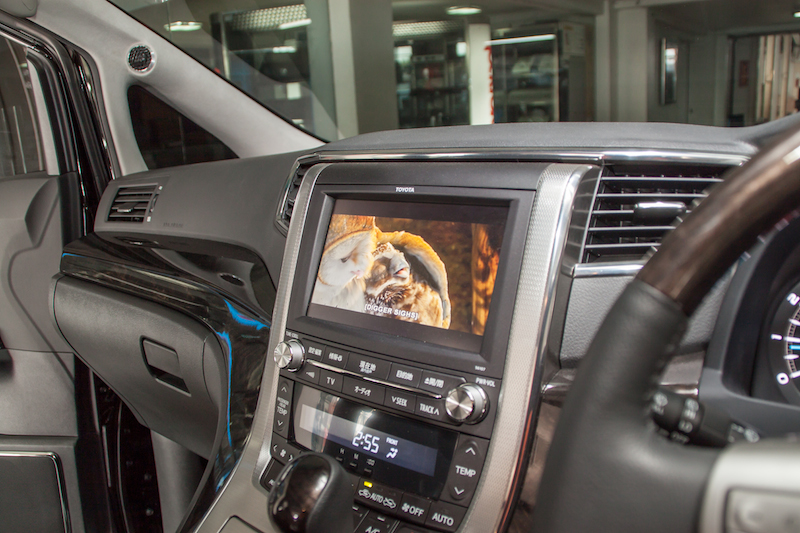

วิทยุเดิมติดรถมายังสามารถใช้ได้และ FUNCTION กล้องรอบคันก็ยังทำงานเหมือนเดิมครับ







ไม่ต้องทำการตัดต่อและเจาะใดๆทั้ง สิน และยังสามารถส่งภาพจากเครื่องเล่น ALPINE มาแสดงผลที่จอหน้า จอด้านหลังและจอเพดานได้เหมือนเดิมครับ

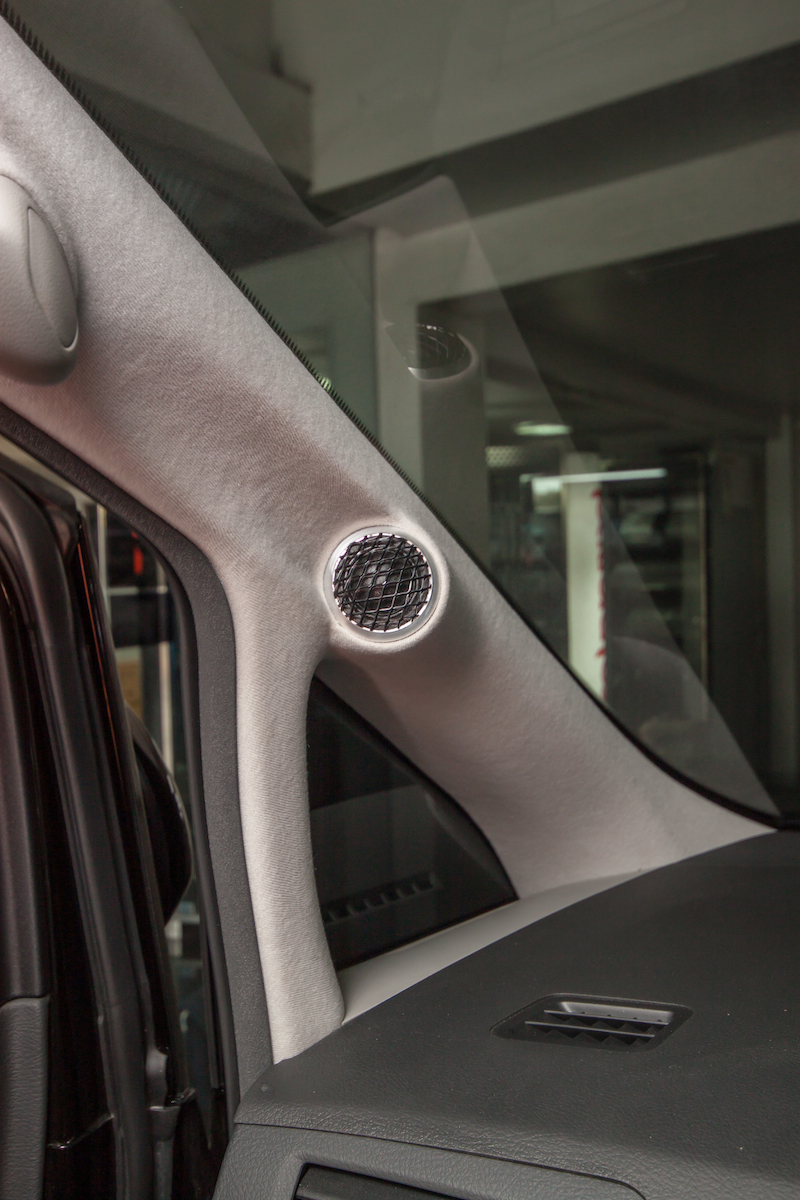

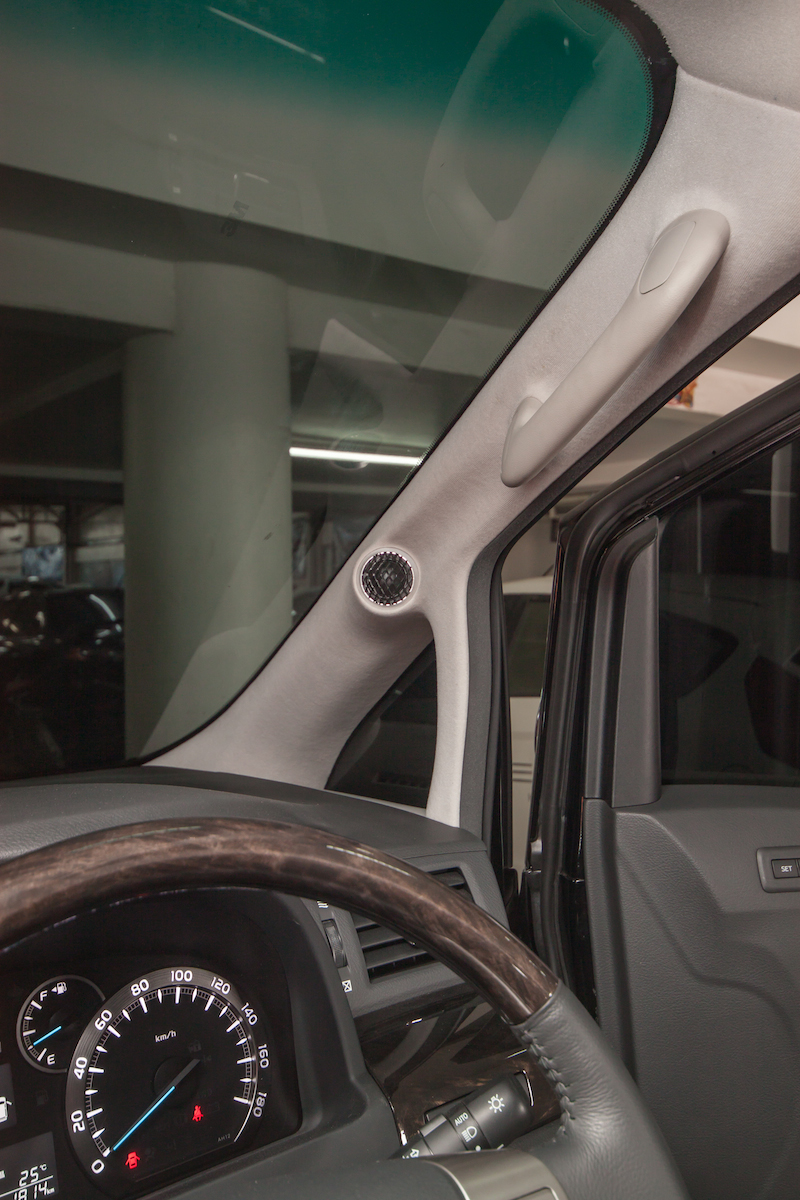

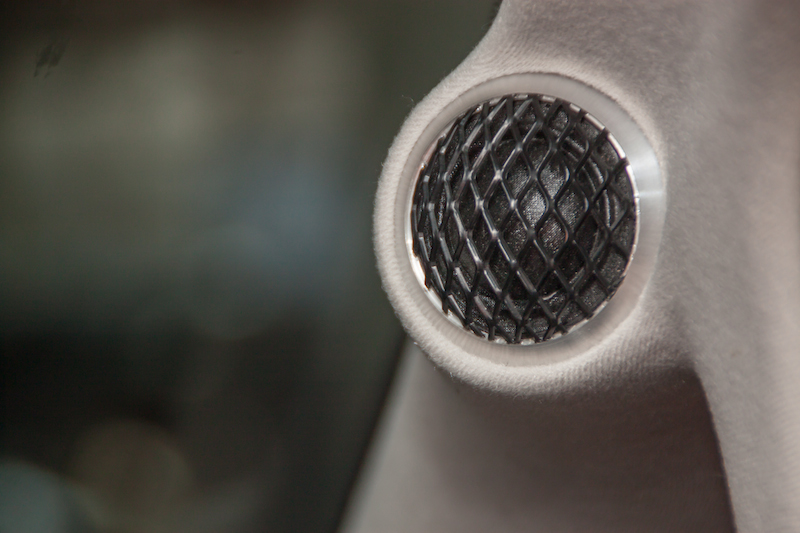

TWEETER ZR SPEAKER LAB ZR ENTRY 7.2T ด้านหน้าซ้ายทำการหล่อเสา A-Pillar ทำมุมยิงองศาให้ได้ตำแหน่งที่ดีที่สุดครับ

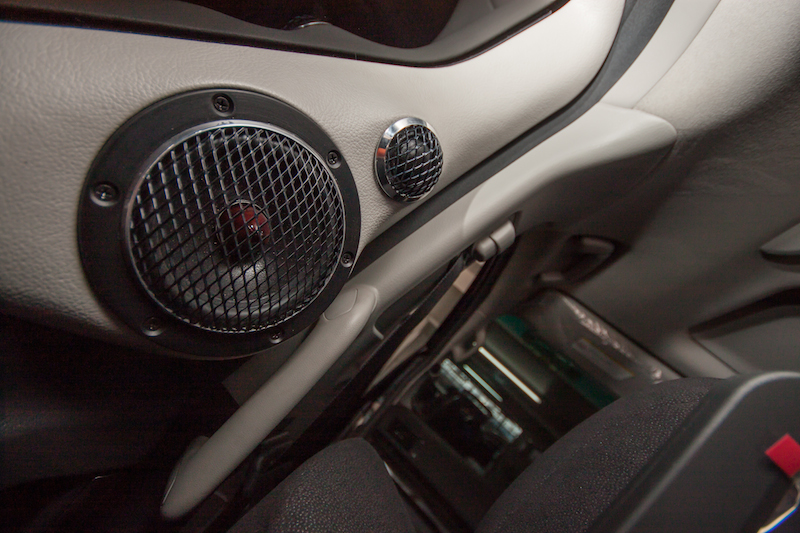

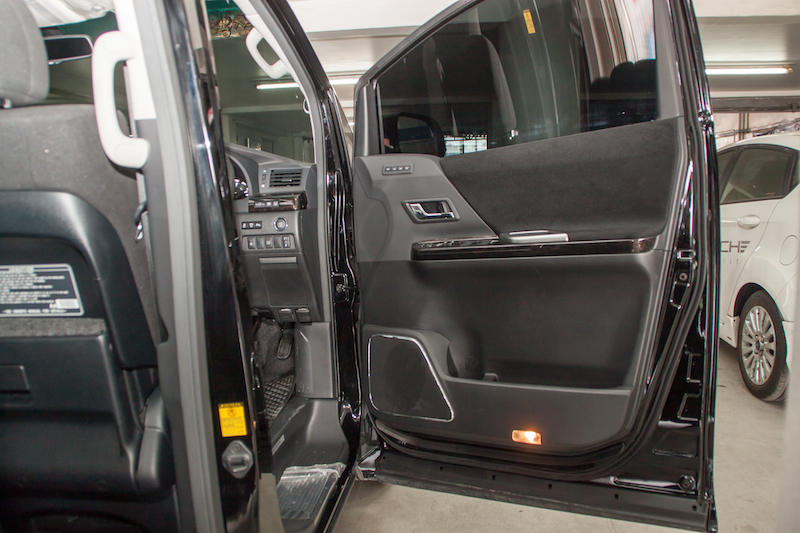

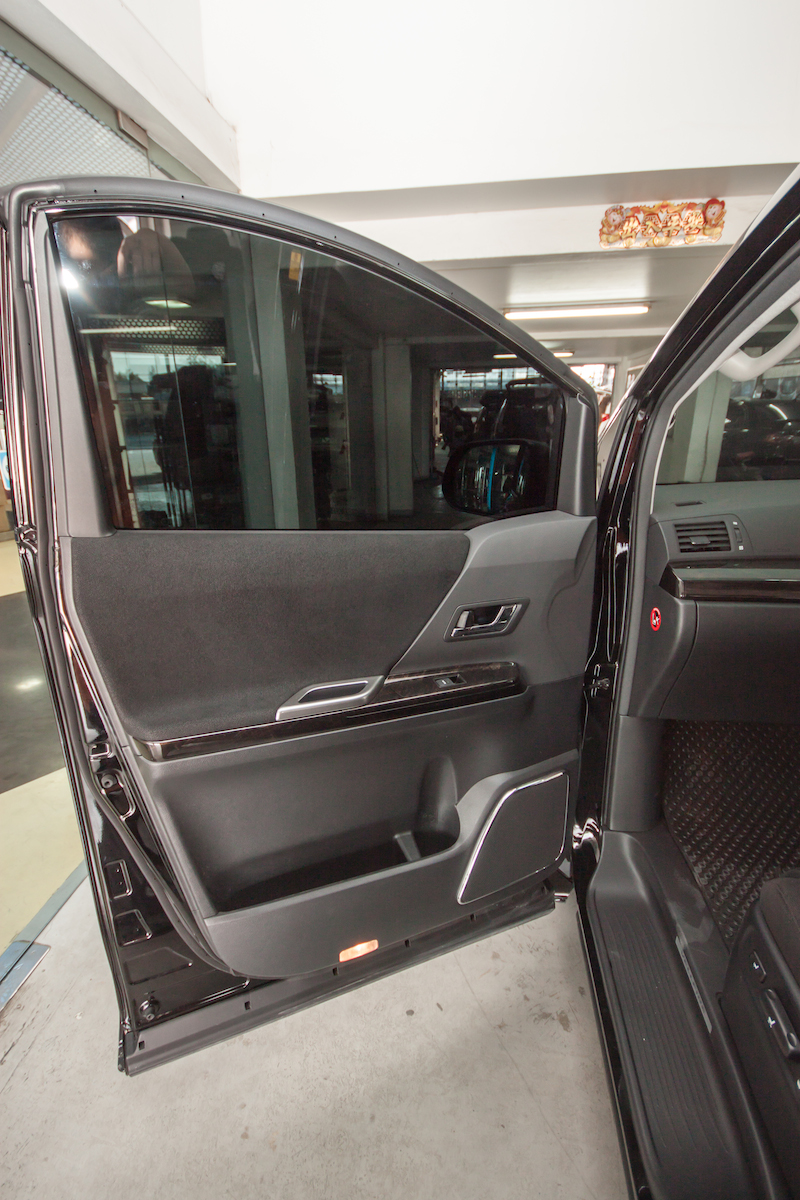

MIDBASS 6" ZR SPEAKER LAB ZR ENTRY 7.2T ด้านหน้าซ้ายทำการติดตั้งไว้ที่แผงประตูเดิมรถไม่มีการตัดเจาะใดๆทั้งสิ้นครับ





TWEETER ZR SPEAKER LAB ZR ENTRY 7.2T ด้านหน้าขวาทำการหล่อเสา A-Pillar ทำมุมยิงองศาให้ได้ตำแหน่งที่ดีที่สุดครับ









MIDBASS 6" ZR SPEAKER LAB ZR ENTRY 7.2T ด้านหน้าซ้ายทำการติดตั้งไว้ที่แผงประตูเดิมรถไม่มีการตัดเจาะใดๆทั้งสิ้นครับ

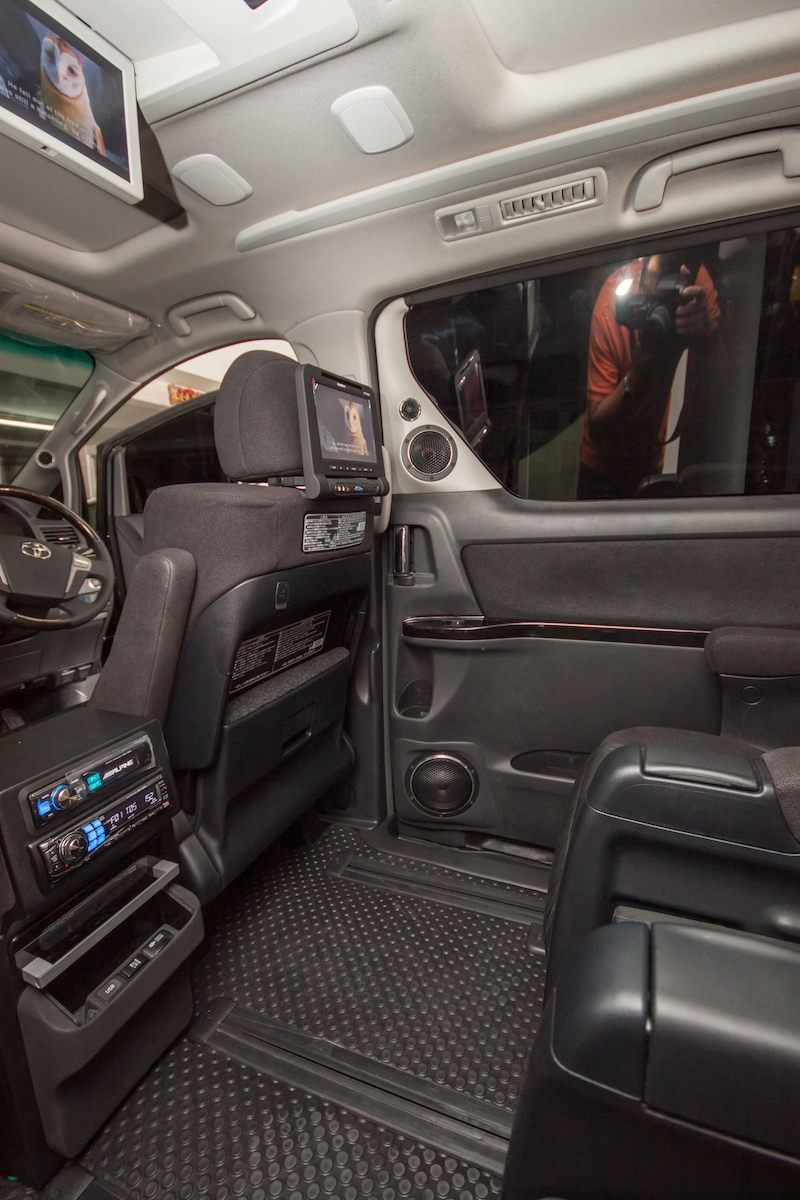

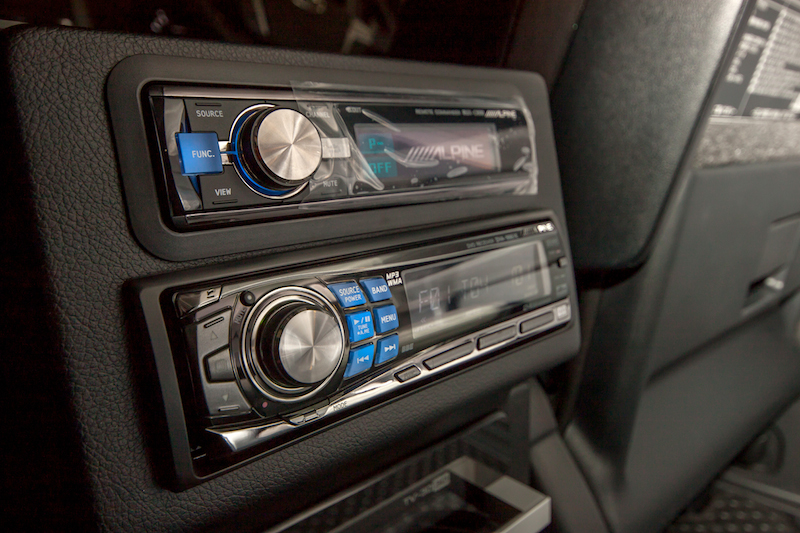

ทำการสร้างคอนโซลกลางขึ้นมาใหม่เพื่อซ่อน POWER AMPLIFIER HARMOTECH M4 ไว้ภายในถึง 3 ตัว พร้อมกับนำวิทยุ /////ALPINE DVI-9861E ที่เชื่อมต่อกับ /////ALPINE PXA-H800 ด้วยสาย FIBER OPTIC และ /////ALPINE RUX-C800 (Remote Commander for PXA-H800) มาไว้ด้านบนเพื่อง่ายต่อการใช้งานและเก็บงานเรียบร้อย







/////ALPINE DVI-9861E กับ /////ALPINE RUX-C800 (Remote Commander for PXA-H800) และด้านล่างได้ทำเป็นเก๊ะดึงเข้าออกให้กับ HD MEDIA PLAYER ของ DUNE HD TV-303D

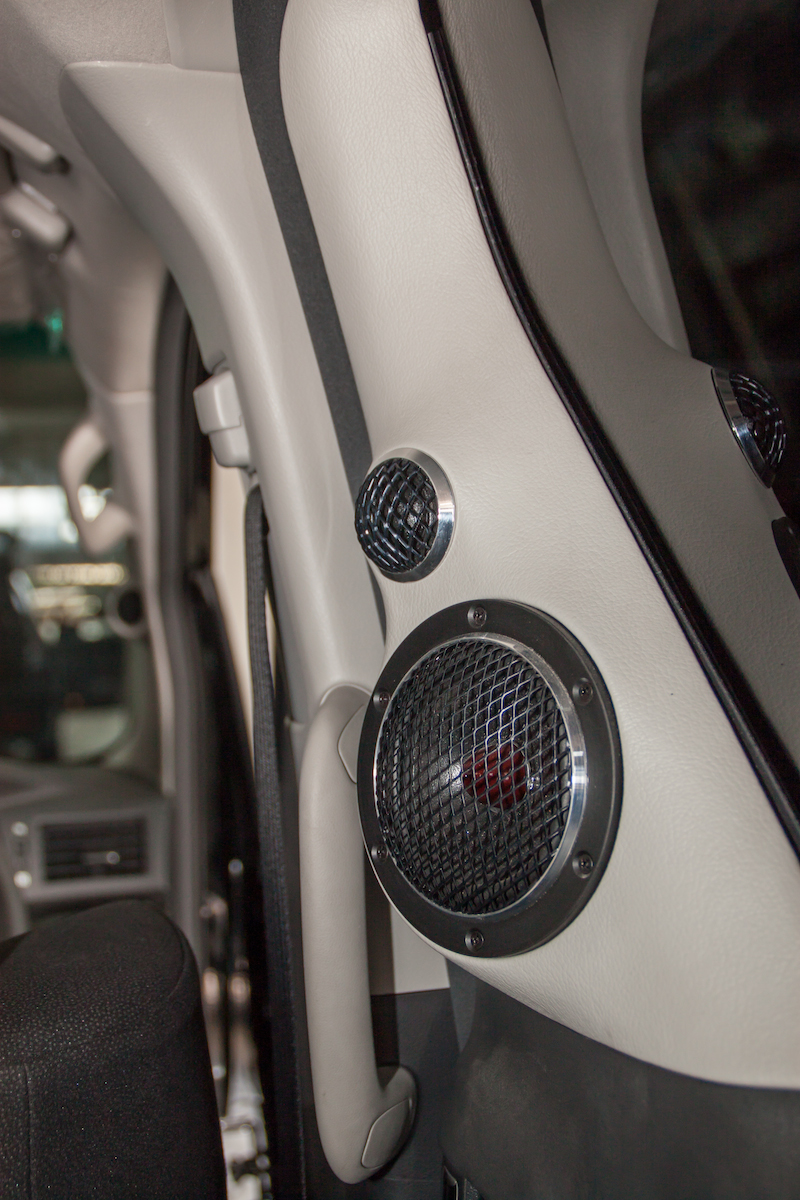

3 ทาง ZR SPEAKER LAB รุ่น ZR PRESTIGE 7.3 DMN ได้ทำการหล่อเสา Pillar ขึ้นมาให้และเปิดหน้าลำโพงเพื่อให้ได้เสียง MIDBASS 6" ที่ดีที่สุดครับ







TWEETER และ MIDRANGE ของ ZR SPEAKER LAB รุ่น ZR PRESTIGE 7.3 DMN ที่เสา Pillar แถวกลางด้านขวาที่ทำขึ้นมาใหม่และทำมุมยิงองศาให้ได้เสียงที่ดีที่สุดครับ

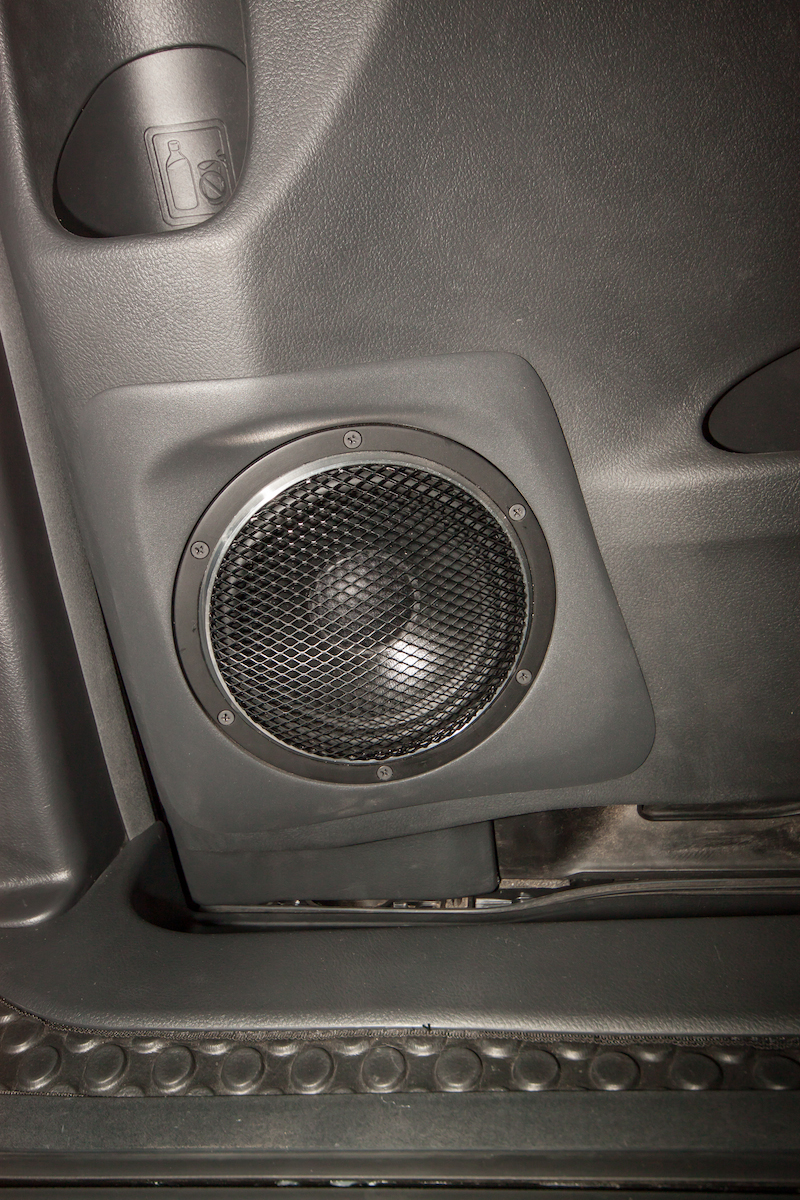

MIDBASS 6" ZR PRESTIGE 7.3 WMN ทำการเปิดหน้าลำโพงครับ

TWEETER และ MIDRANGE ของ ZR SPEAKER LAB รุ่น ZR PRESTIGE 7.3 WMN ที่เสา Pillar แถวกลางด้านซ้ายที่ทำขึ้นมาใหม่และทำมุมยิงองศาให้ได้เสียงที่ดีที่สุดครับ

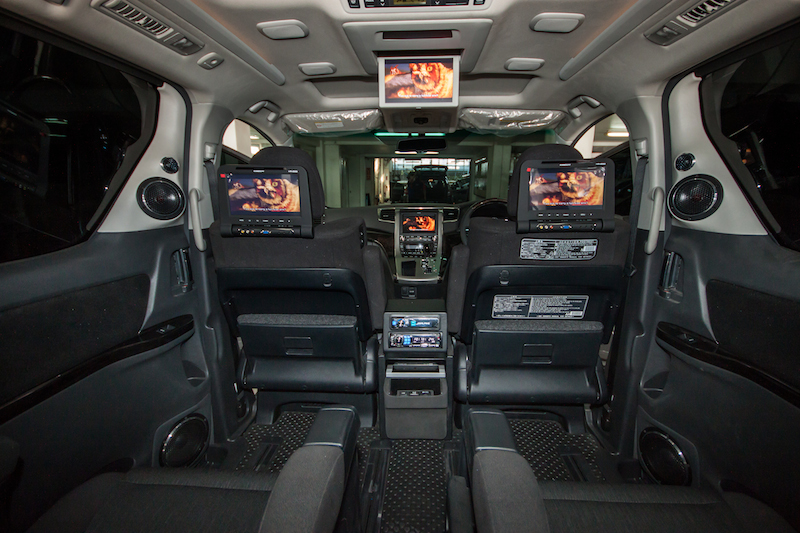

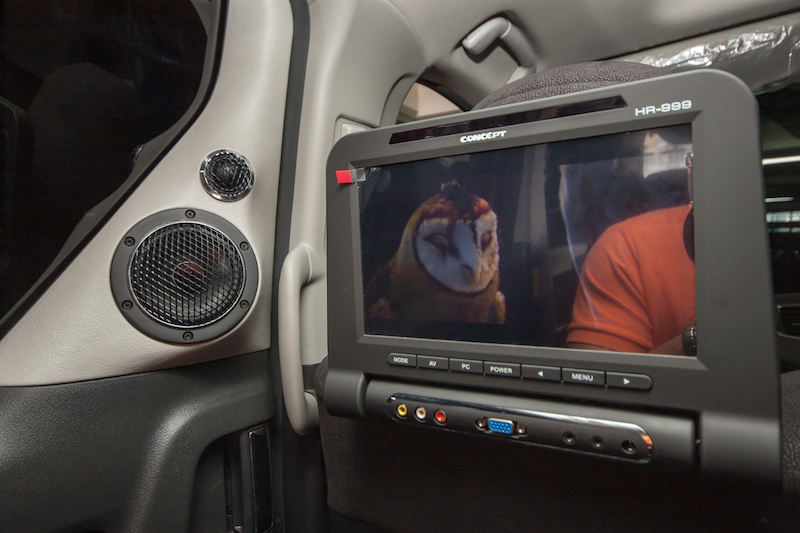

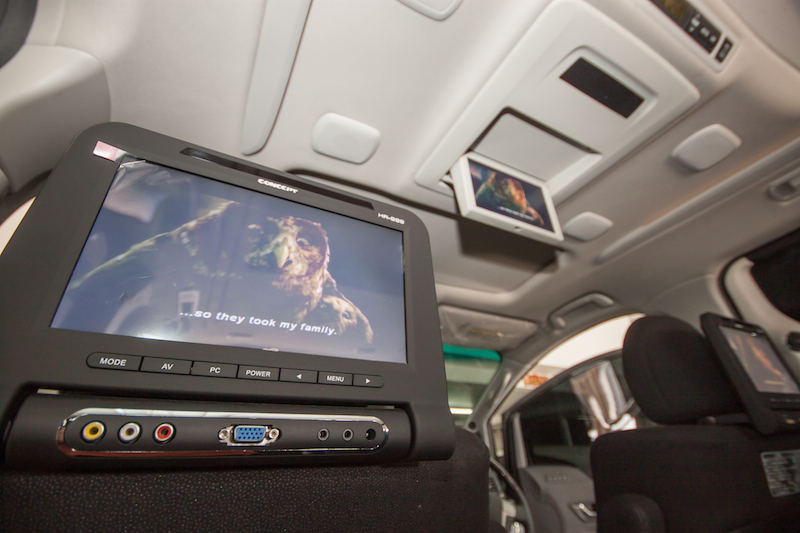

TV CONCEPT HR-999 9" ที่สามารถพับและถอดออกได้ขณะที่ไม่ใช้งานครับ

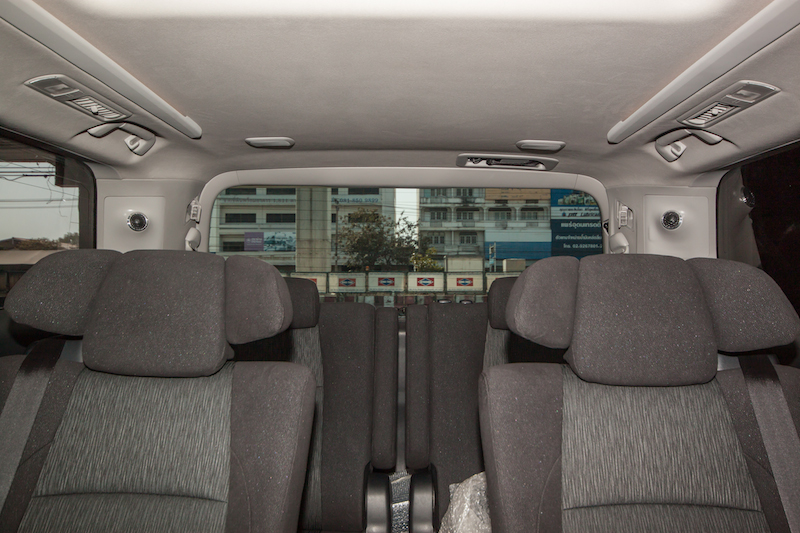

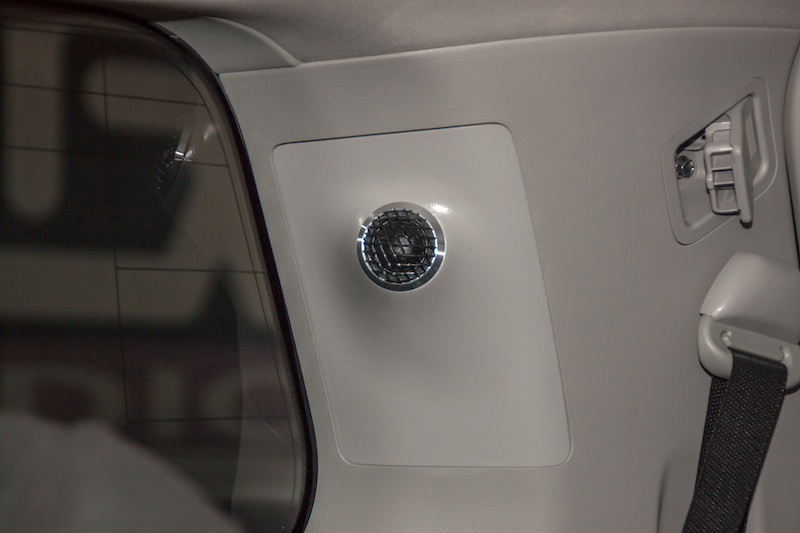

ลำโพง SURROUND ZR SPEAKER LAB ZR ENTRY 7.2T ที่ทำการหล่อเสาทำมุมยิงองศาใหม่เมื่อเวลาเปิดชุดดูหนังแบบ 5.1 Channel ครับ
