AWAVE DSP 6V5    DSP 8CH & AMP 6CH X 90W



---





เจาะลึกสถาปัตยกรรมภายในของ ศิลปะแห่งวิศวกรรมที่ซ่อนอยู่ภายใน ความแตกต่างระหว่างระบบ



เสียงที่ "ให้เสียงถูกต้อง" กับระบบที่ "ถ่ายทอดอารมณ์ดนตรีได้ถึงขีดสุด" ไม่ได้ตัดสินกันแค่ลำโพงหรือ



แอมป์ราคาแพง แต่กุญแจสำคัญอยู่ที่การจัดการสัญญาณเสียง (Signal Processing) ของ DSP วันนี้เ



ราจะมาสำรวจไส้ในของ Awave DSP6V5 เพื่อดูว่างานวิศวกรรมที่ซ่อนอยู่ภายในนั้นส่งผลต่อคุณภาพ



เสียงอย่างไร

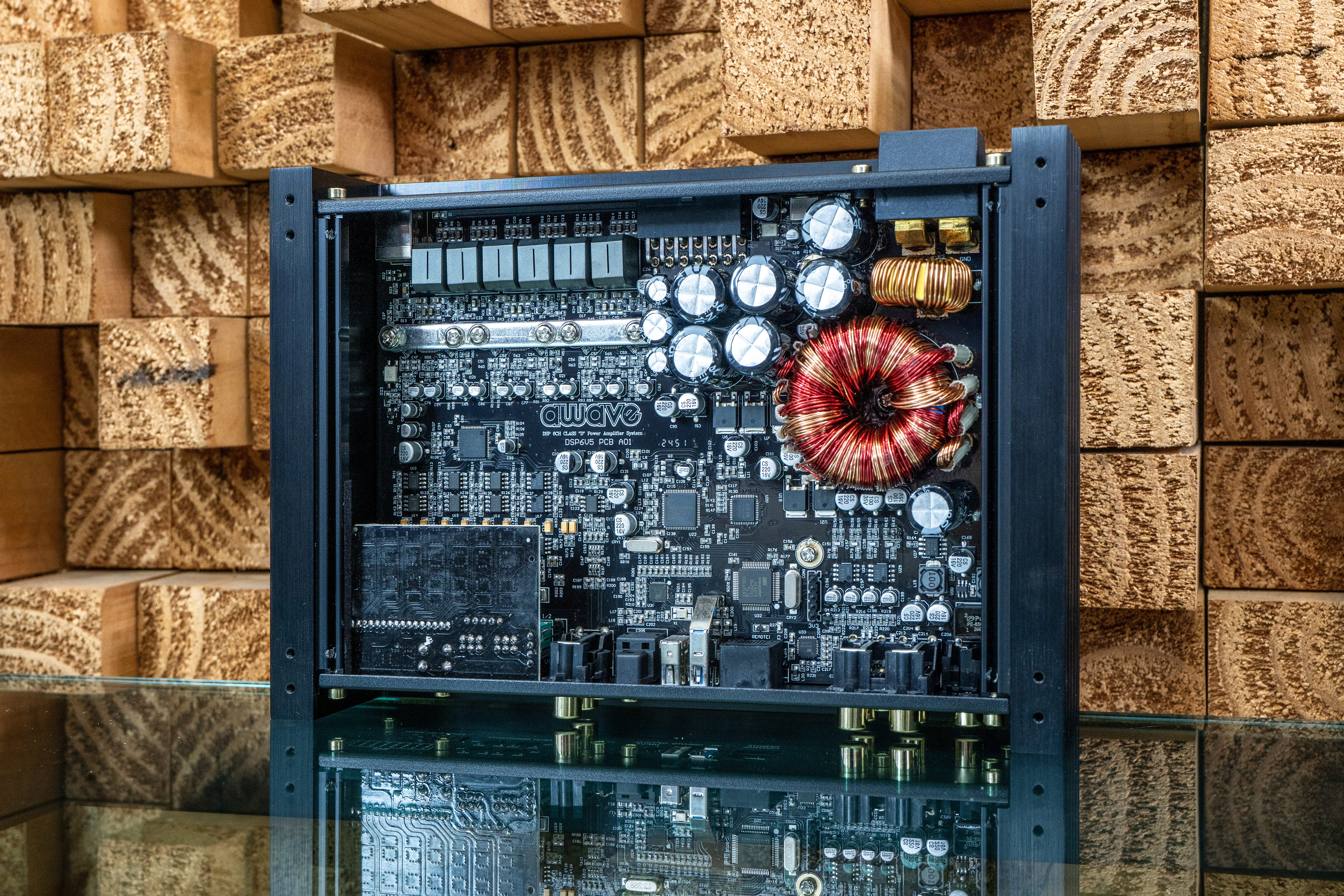

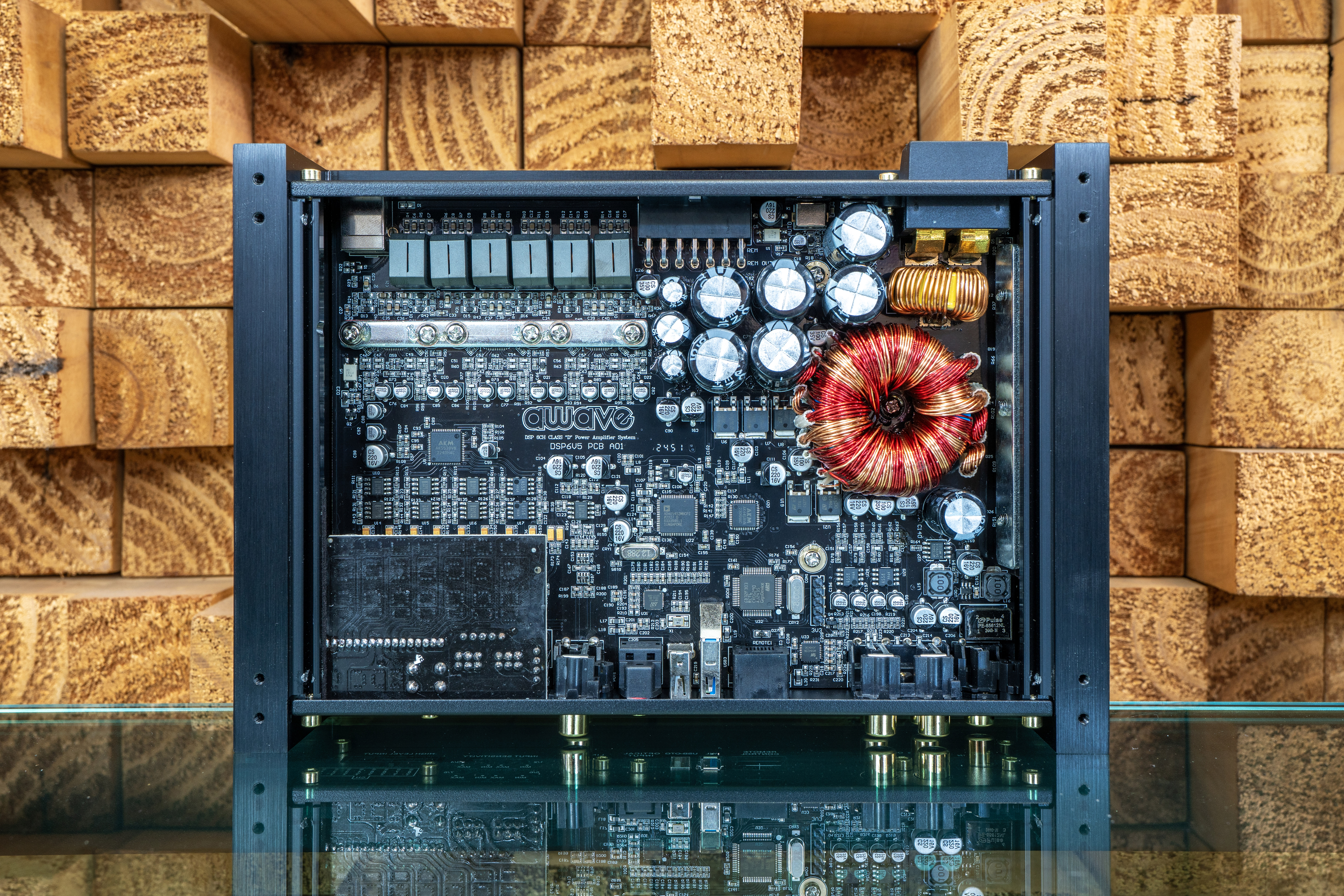

ผ่าโครงสร้างระบบ: ความแม่นยำที่ไม่มีการประนีประนอม

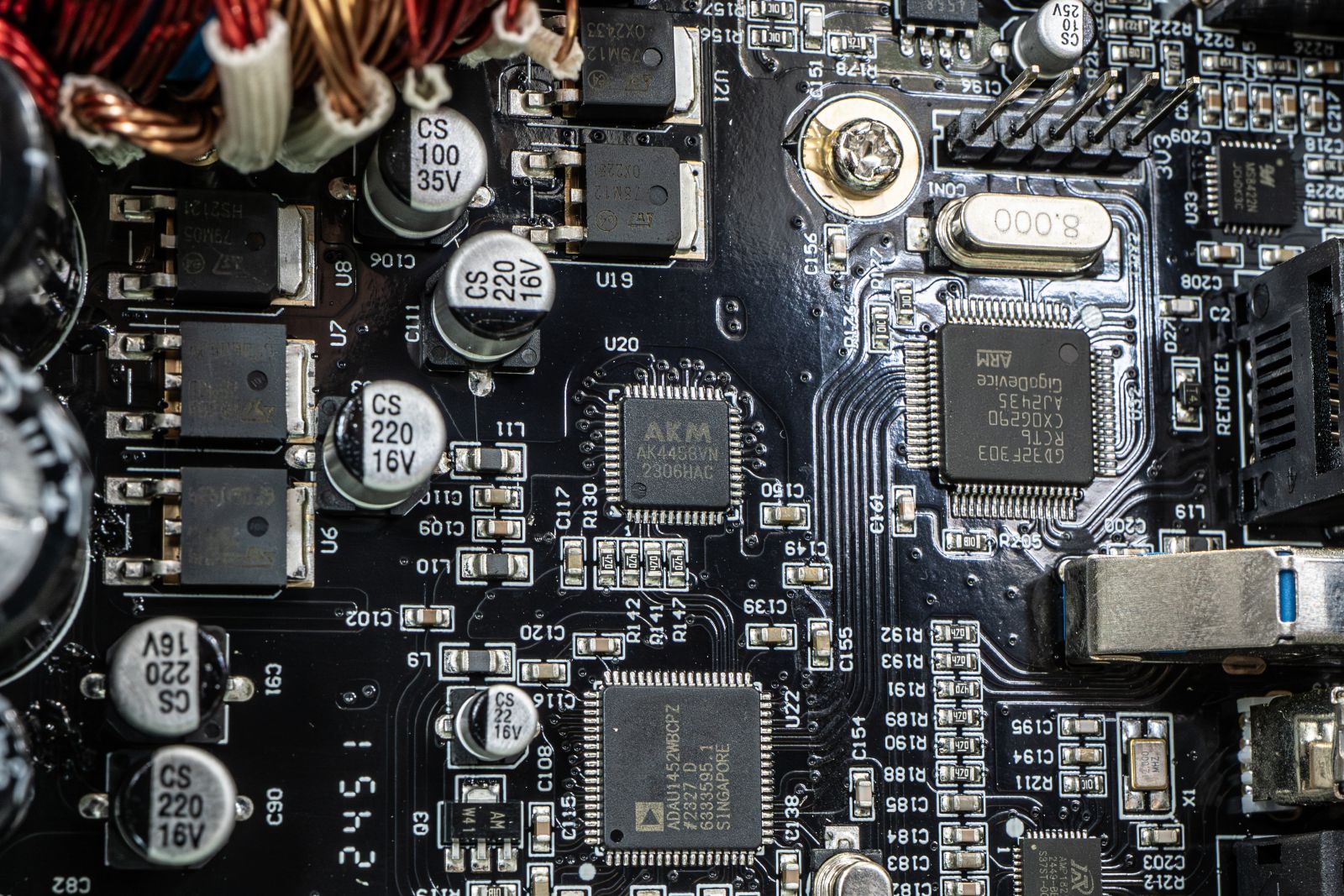

1. สมองหลัก (DSP Core) : ANALOG DEVICES ADAU1452WBPCZ ควบคุมการประมวลผล



สัญญาณเสียงทั้งหมด สถาปัตยกรรม 28/56-bit ที่ความเร็ว 294.912 MHz ช่วยให้การคำนวณ EQ,



CROSSOVER และ TIME ALIGNMENT เกิดขึ้นแบบเรียลไทม์ ไร้อาการหน่วง (Latency) ทำให้



เสียงที่ออกมามีความแม่นยำสูงสุดในทุกย่านความถี่

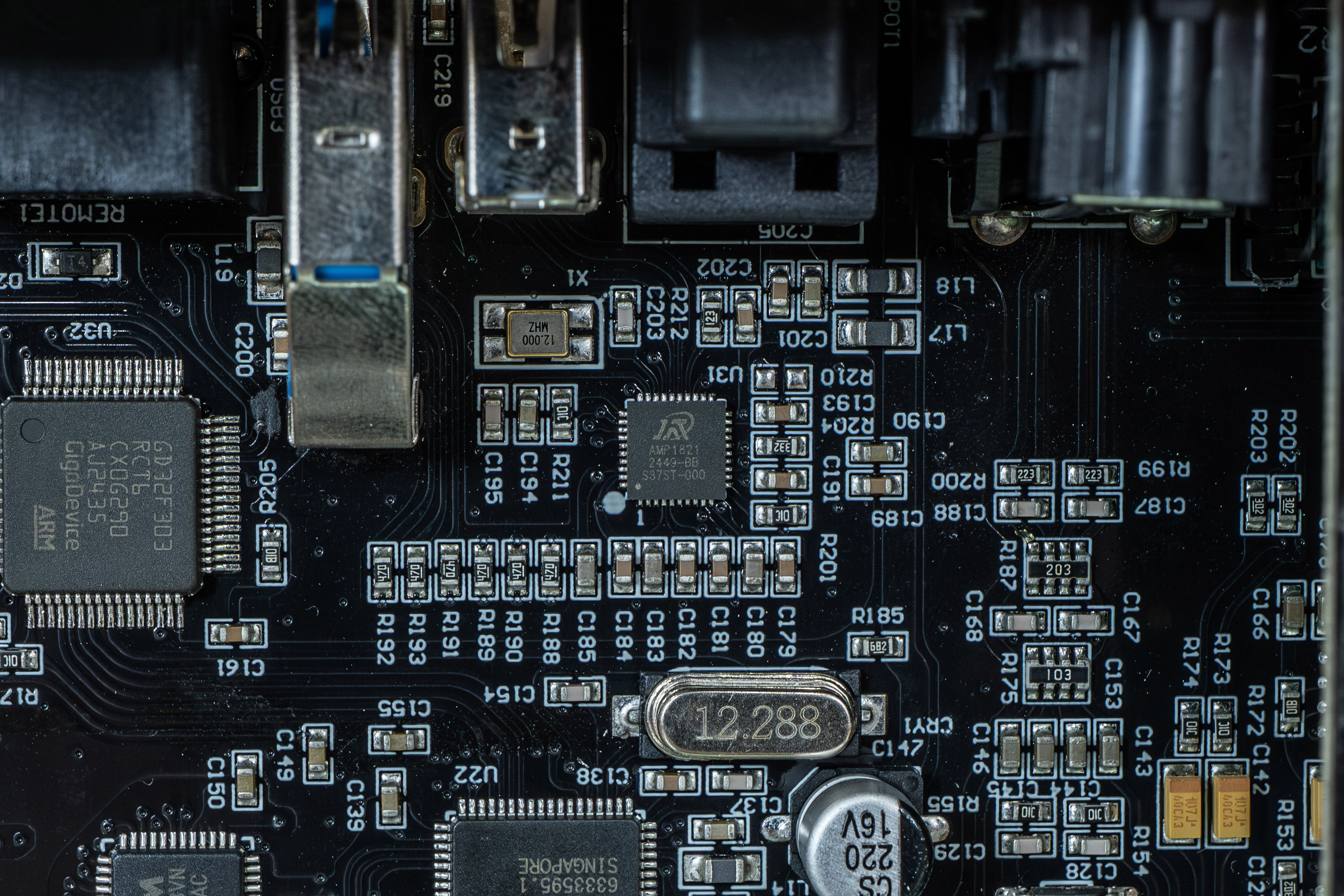

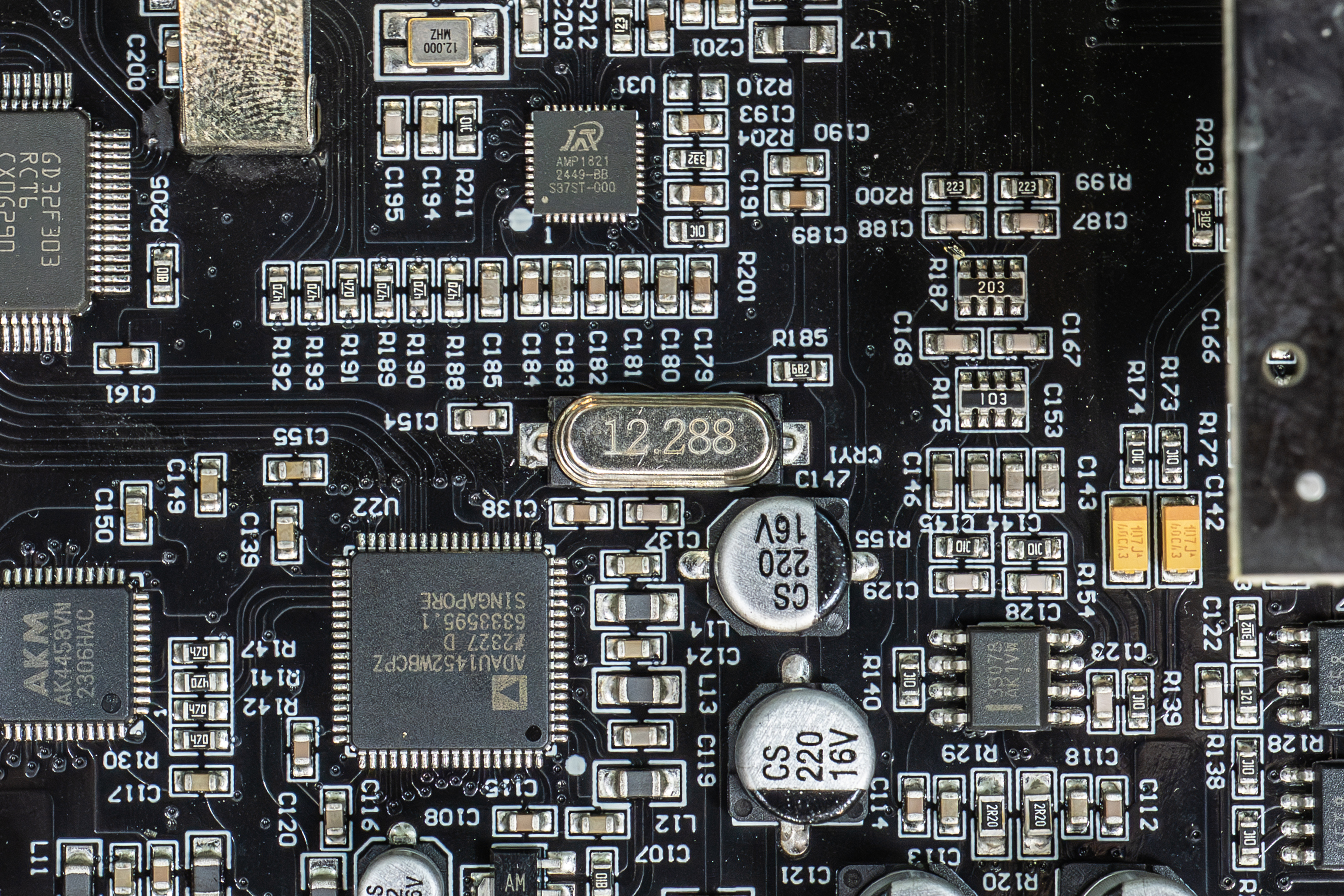

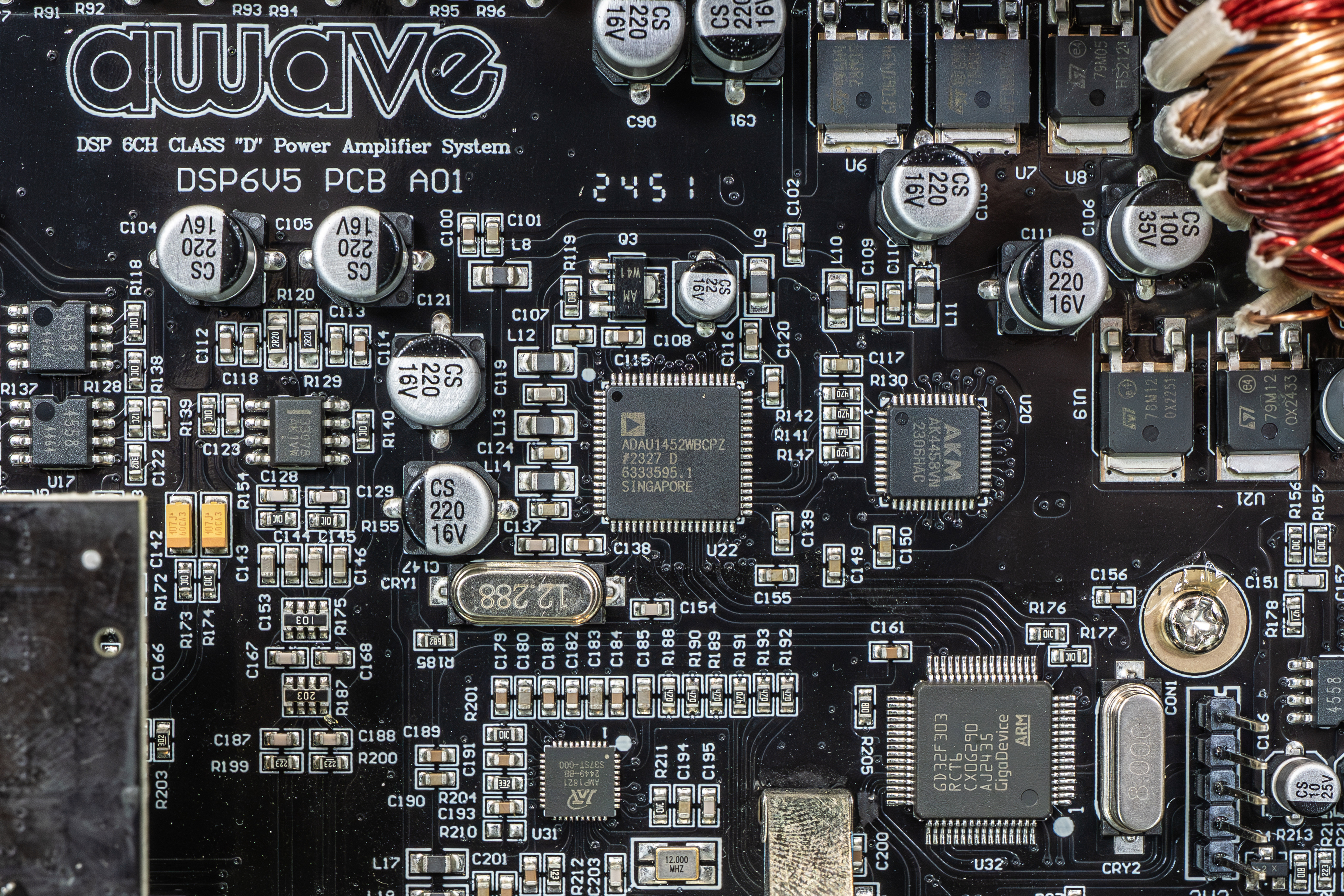

2. หัวใจคุมจังหวะ ( CLOCK GENERATOR ) แบบแยกส่วน : ความละเอียดของเสียงเริ่มต้นที่



ความแม่นยำของจังหวะ ( CLOCK ) บอร์ดนี้จึงติดตั้ง CRYSTAL OSCILLATOR คุณภาพสูงไว้ 2 ตัว



เพื่อแยก Domain การทำงานให้เด็ดขาด



ตัวที่ 1 12.288 MHz : ควบคุมการสุ่มสัญญาณเสียง ( AUDIO SAMPLING ) เพื่อลดค่าความเพี้ยน



ของจังหวะ ( Jitter ) ให้ต่ำที่สุด ทำให้เสียงมีความเที่ยงตรงระดับ Audiophile





ตัวที่ 2 8.000 MHz : คุมจังหวะของระบบควบคุม ( SYSTEM CONTROL ) ให้ทำงานแยกส่วน



เด็ดขาด เพื่อป้องกันสัญญาณรบกวนดิจิทัลข้ามฝั่งไปกวนเนื้อเสียงดนตรี ทำให้พื้นหลังเสียงเงียบสงัด







3. หัวใจที่เป็นดนตรี (DAC) : AKM AK4458VN ชิปแปลงสัญญาณดิจิทัลเป็นอนาล็อกระดับ 32-bit ที่



ให้แนวเสียงแบบ "Velvet Sound" นุ่มนวล มีความเป็นธรรมชาติสูง และความ "กังวาน" (Decay) ของ



เครื่องดนตรีที่ทิ้งท้ายได้ละเมียดละไม

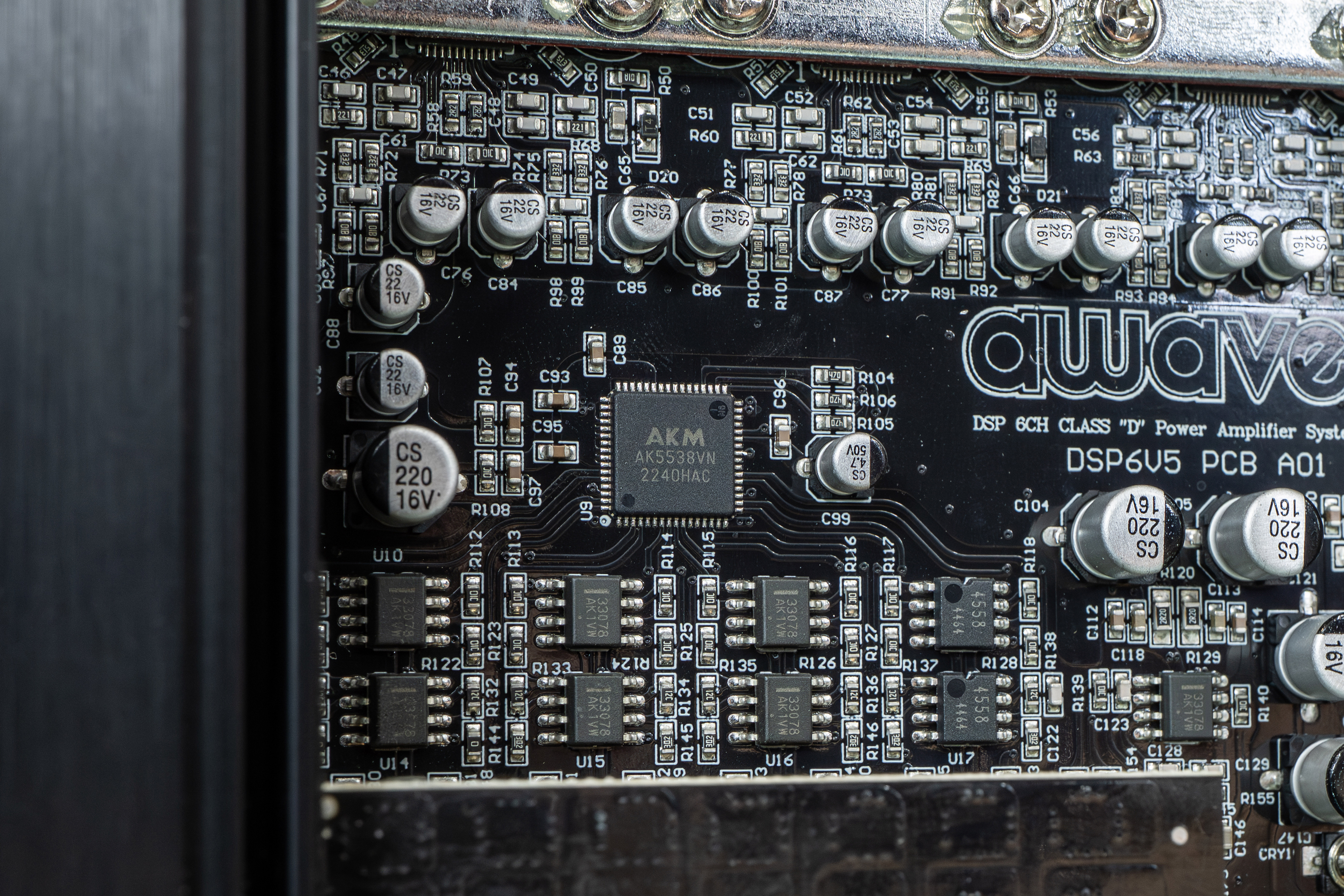

4. ภาครับสัญญาณ (ADC) : AKM AK5538VN ชิปแปลงสัญญาณจากวิทยุเดิมเป็นดิจิทัลระดับ



Premium 32-bit ให้ช่วงไดนามิกสูงถึง 121dB เก็บรายละเอียดต้นฉบับได้ครบถ้วน ทำให้สัญญาณ



บริสุทธิ์ตั้งแต่วินาทีแรก

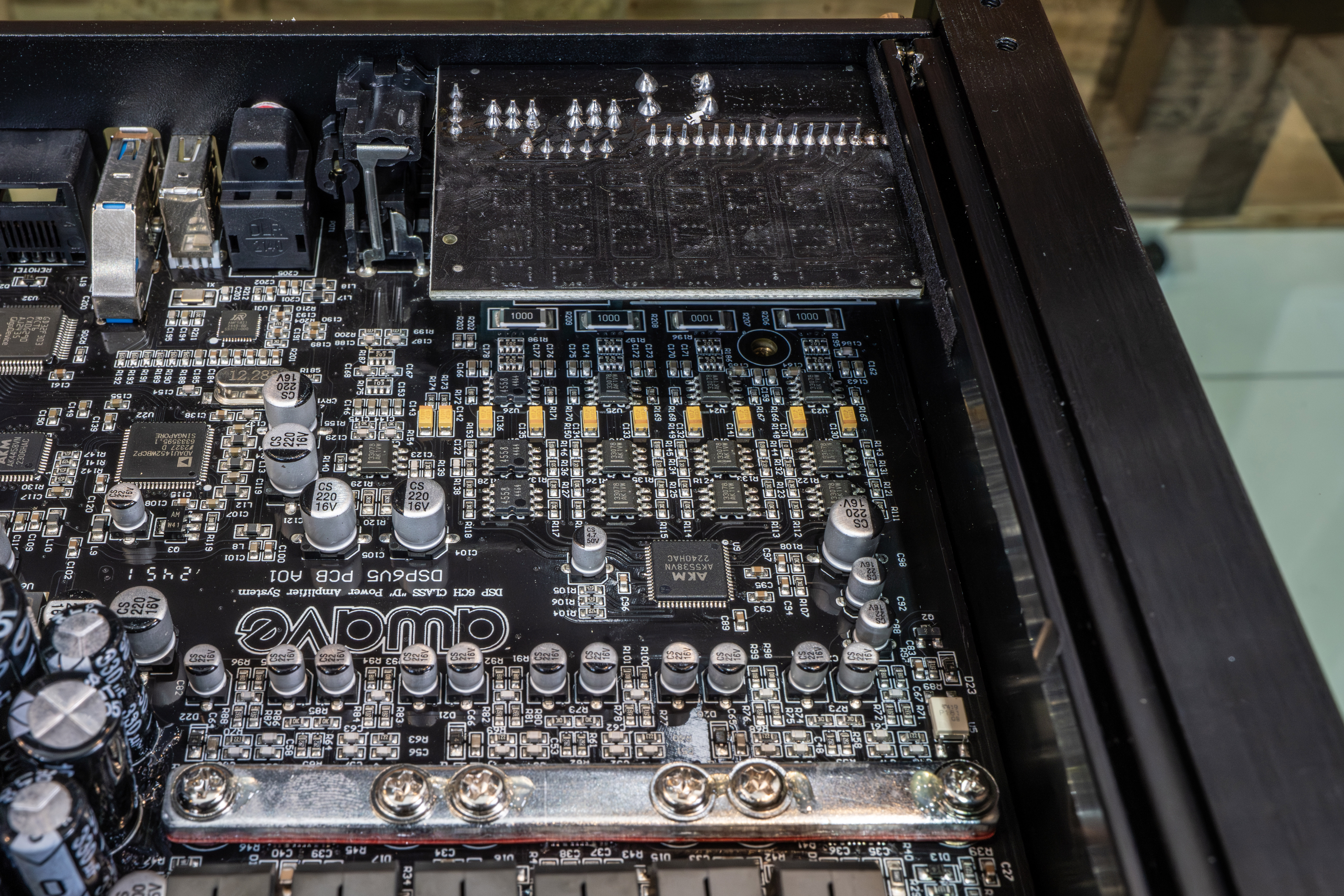

5. ภาคขยายเสียงแบบแยกแชนแนล (Dedicated Op-Amp per Channel) : ศิลปะแห่งการแยกขาด



ออกจากกันเพื่อความสมบูรณ์แบบใน DSP ส่วนใหญ่ทั่วไป มักจะเลือกใช้ Op-Amp เพียง 1 ตัว เพื่อคุม



สัญญาณเสียงพร้อมกัน 2 แชนแนล (เพื่อประหยัดพื้นที่และต้นทุน) แต่ AWAVE DSP 6V5 เลือกทางที่



ยากกว่าโดยการติดตั้ง OP-AMP เบอร์ 33078 จำนวน 1 ตัว ต่อ 1 แชนแนล ซึ่งมีข้อดีที่ส่งผลต่อคุณภาพ



เสียงโดยตรงดังนี้ครับ





5.1 การกำจัดสัญญาณรบกวนข้ามช่อง (Zero Crosstalk) : เมื่อทุกแชนแนลทำงานแยกตัวกันโดย



เด็ดขาด สัญญาณเสียงของ "แชนแนลซ้าย" จะไม่มีทางรั่วไหลไปกวน "แชนแนลขวา" หรือแชนแนลอื่นๆ



ได้เลย ผลที่ได้คือ "ความสะอาด" ของเสียงที่เหนือชั้น เวทีเสียง ( SOUNDSTAGE ) จะมีความกว้างและ



ลึกอย่างน่าอัศจรรย์



5.2 การรักษาเสถียรภาพของกระแสไฟ ( LOAD ISOLATION ) : การที่ OP-AMP 1 ตัว รับภาระเพียง



แค่ 1 แชนแนล ทำให้มันสามารถจ่ายกระแสไฟได้อย่างเต็มที่โดยไม่ต้องเผชิญกับอาการ "ไฟตก" หรือ



"แรงดันแกว่ง" เมื่อแชนแนลข้างๆ ทำงานหนัก ทำให้ไดนามิกของเสียง (Dynamic Range) มีความฉับไว



และหนักแน่นในทุกความถี่



5.3 ความเป็นอิสระในการตอบสนอง ( INDEPENDENT RESPONSE ) : OP-AMP แต่ละตัวสามารถ



ตอบสนองต่อย่านความถี่ ( FREQUENCY RESPONSE ) ได้อย่างอิสระที่สุด เสียงแหลมจะมีความ



ใสกระจ่างโดยไม่ถูกสัญญาณความถี่ต่ำมารบกวน ทำให้ได้เสียงที่มี "เนื้อ" และ "รายละเอียด" (Texture)



ที่สมจริง



5.4 ความเพี้ยนต่ำในระดับต่ำกว่ามาตรฐาน ( MINIMAL THD ) : การใช้ OP-AMP 33078 ในลักษณะ



DEDICATED ช่วยให้ค่าความเพี้ยนรวม (Total Harmonic Distortion) อยู่ในระดับที่ต่ำมากจนหูมนุษย์



แทบไม่สามารถตรวจพบ ทำให้เสียงที่ถ่ายทอดออกมามีความ "ซื่อตรง" ต่อต้นฉบับมากที่สุด





6. ระบบควบคุมและการจัดการพลังงานขั้นสูง (System Control & Power Management)



เสาหลักแห่งความนิ่งและเงียบสงัด ในวงจรเครื่องเสียงระดับไฮเอนด์ ความนิ่งของระบบคือหัวใจสำคัญ



หากจัดการได้ไม่ดี เสียงรบกวน (Noise) จะแทรกเข้าไปในเพลงได้ง่าย AWAVE DSP6V5 จึงแยกส่วน



การทำงานไว้ดังนี้ครับ

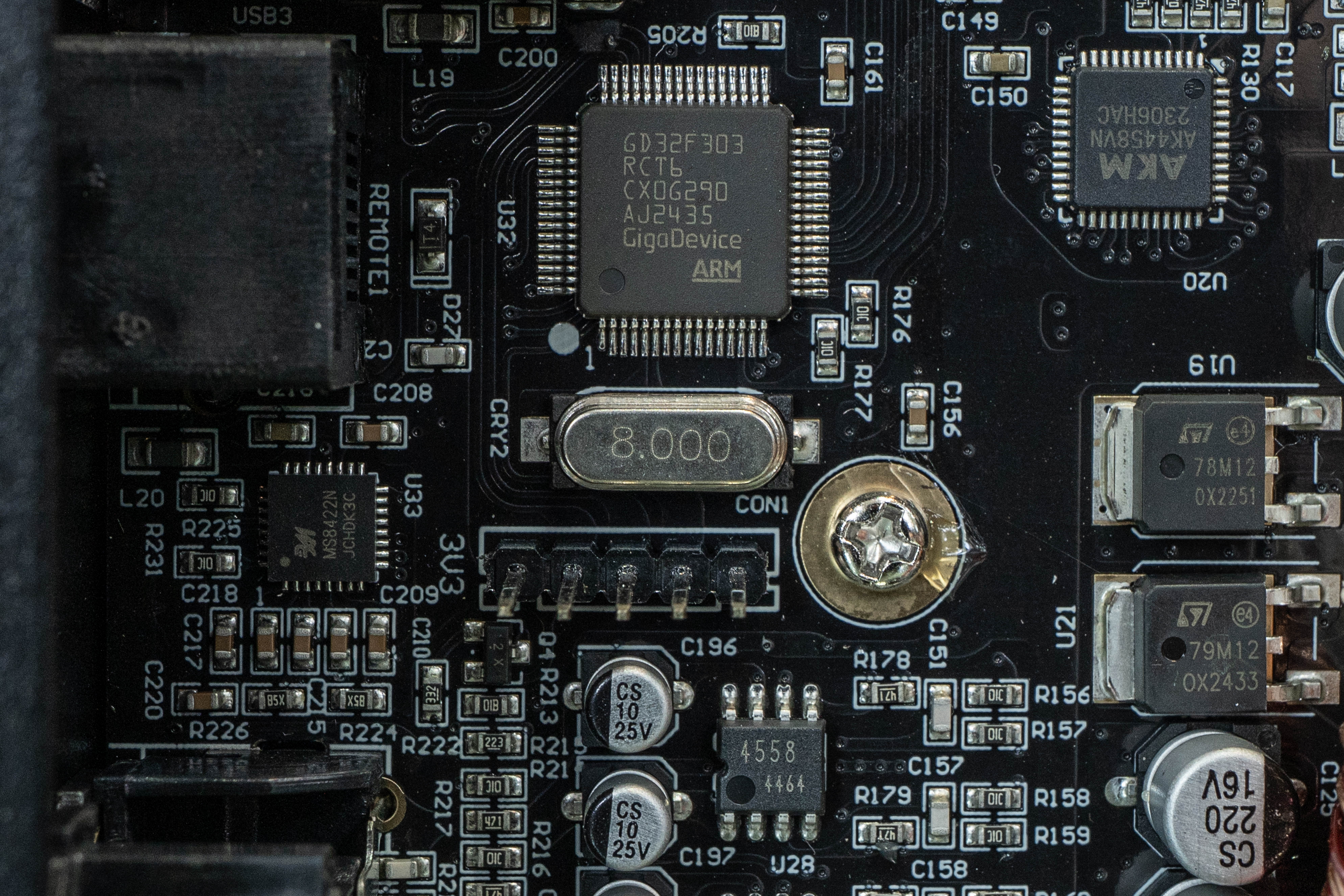

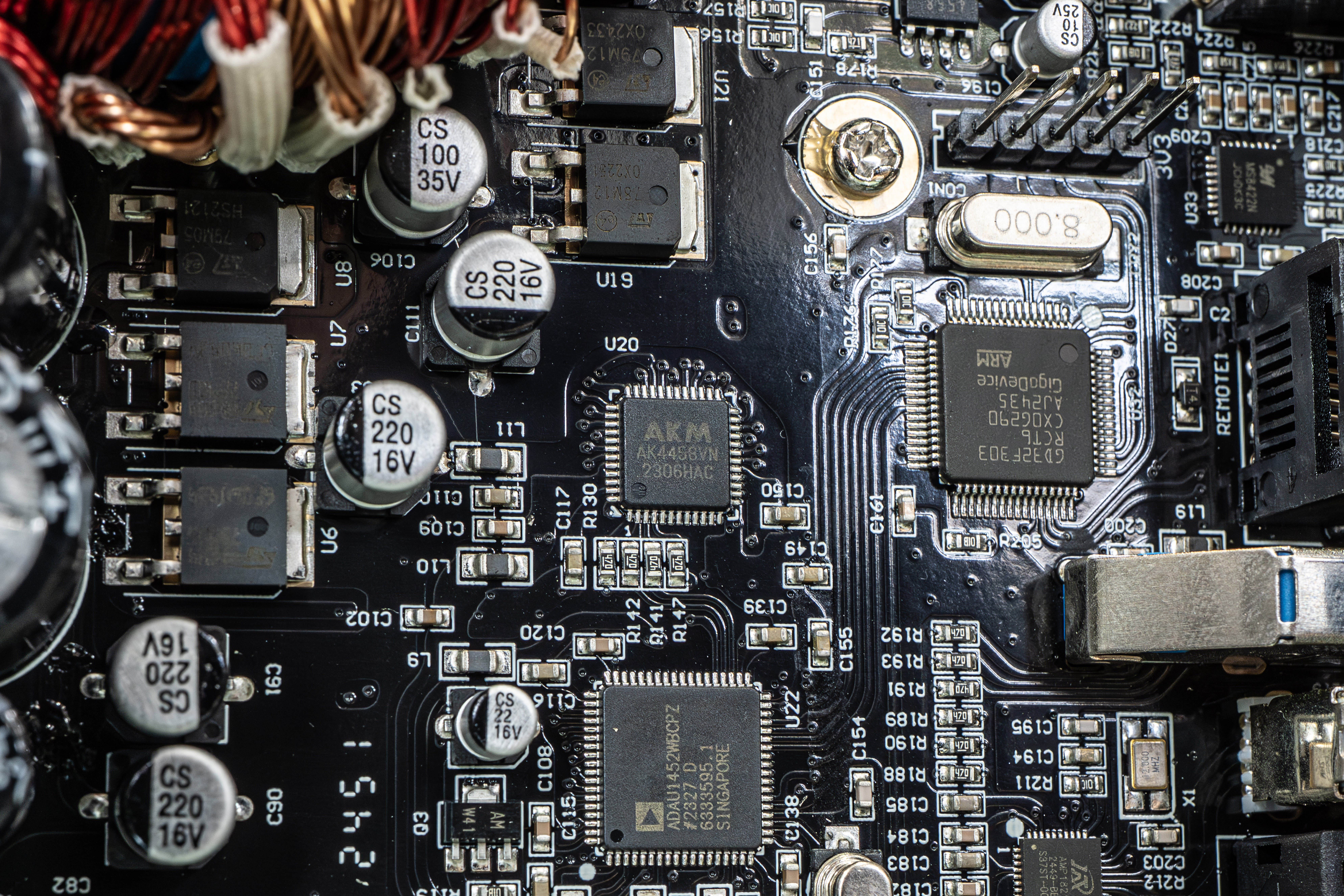

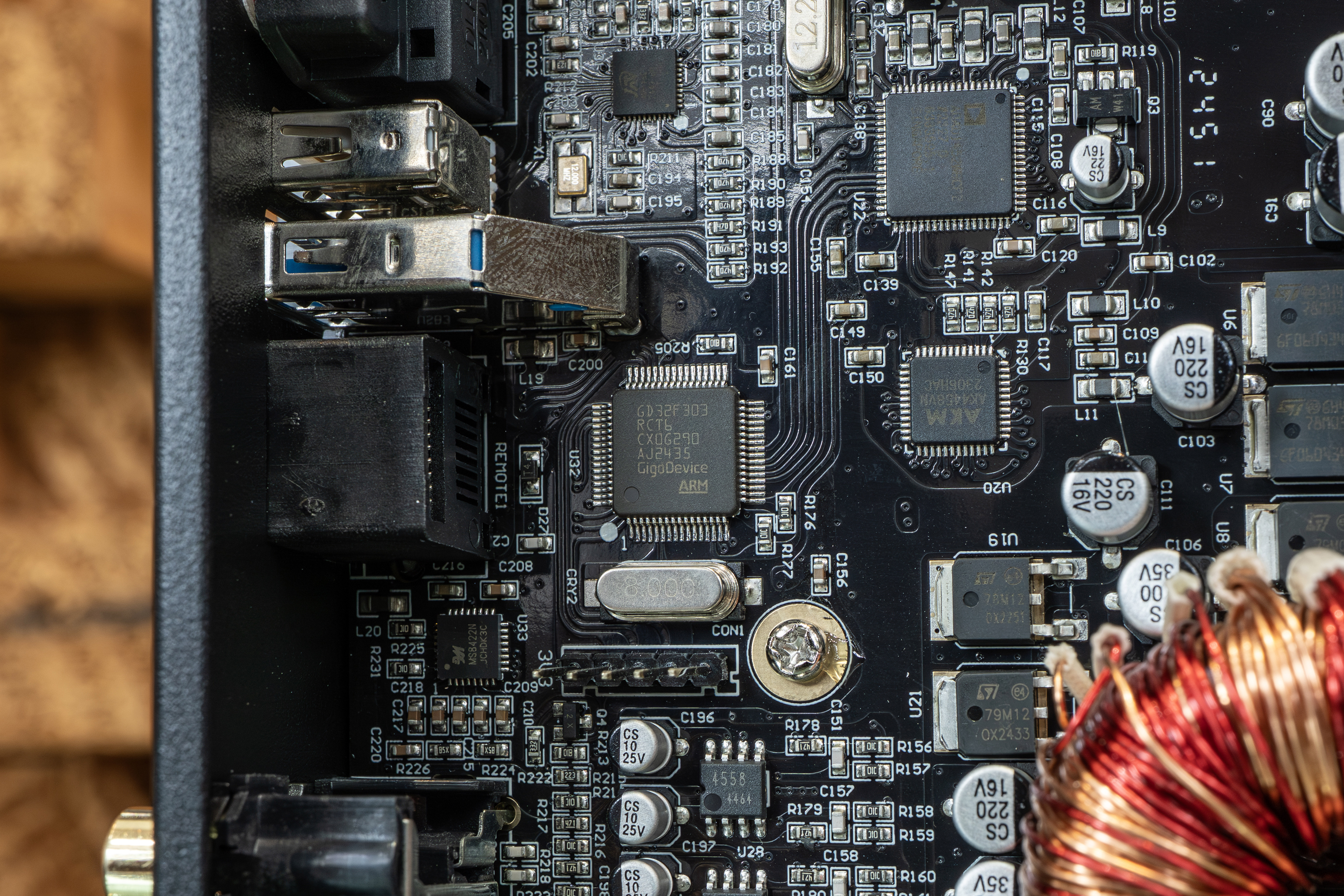

* GigaDevice GD32F303 (ARM Cortex-M4): "สมองสำรองที่แยกส่วนเด็ดขาด"



    * หน้าที่สำคัญ: ทำหน้าที่เป็นผู้จัดการ (Manager) ที่คอยรับคำสั่งทุกอย่างจากผู้ใช้ ไม่ว่าจะเป็นการ



       ปรับค่า DSP, เปลี่ยนโหมดเสียง หรือการประมวลผลคำสั่งจากหน้าจอควบคุม

    * ทำไมถึงสำคัญ: การที่ชิปตัวนี้แยกการทำงานออกจากชิปประมวลผลเสียงโดยสิ้นเชิง ทำให้สัญญาณ



       เสียงไม่ถูกรบกวนด้วย "สัญญาณดิจิทัล" ที่เกิดจากการกดสั่งงานหรือปรับค่าต่างๆ ทำให้พื้นหลังของ



       เสียงในทุกย่านความถี่มีความเงียบสนิท (Black Background) โดยไม่มีเสียงรบกวนจากคำสั่ง



       ดิจิทัลเล็ดลอดออกมาครับ

* AMP1821 (Power Management) : "ระบบฟอกอากาศให้กระแสไฟ"

    * หน้าที่สำคัญ: ทำหน้าที่เป็นตัวกรองและควบคุมแรงดันไฟก่อนที่จะส่งไปเลี้ยงวงจรเสียงทั้งหมด

    * ทำไมถึงสำคัญ: ไฟที่จ่ายจากแบตเตอรี่รถยนต์มักจะมีอาการกระเพื่อมหรือสัญญาณรบกวนจาก



       อุปกรณ์ไฟฟ้าอื่นๆ ในรถ (เช่น ไดชาร์จ หรือพัดลม) ชิปตัวนี้จะเข้ามาทำหน้าที่ "ทำความสะอาด"



       กระแสไฟเหล่านั้นให้เรียบสนิทและเสถียรที่สุด

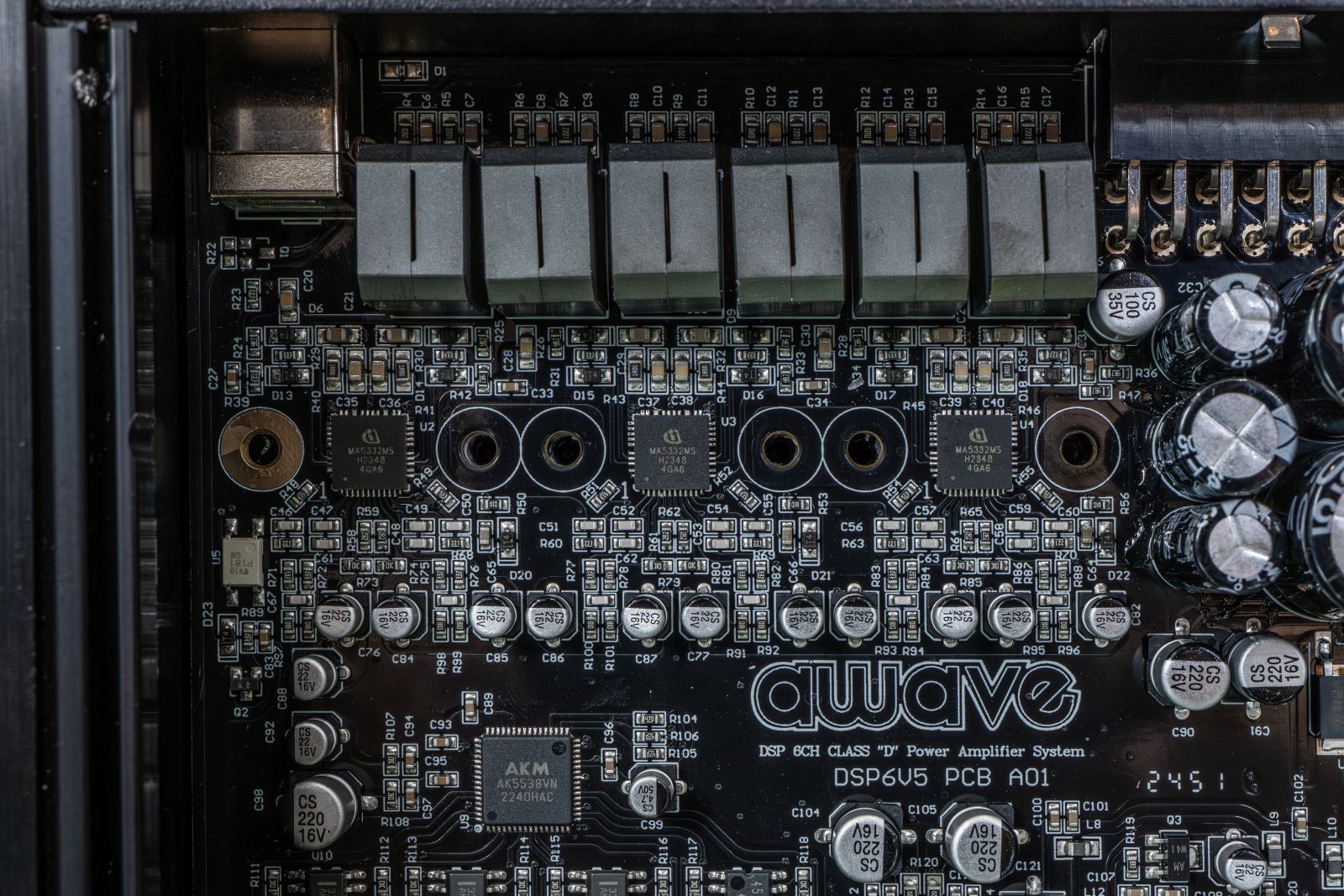

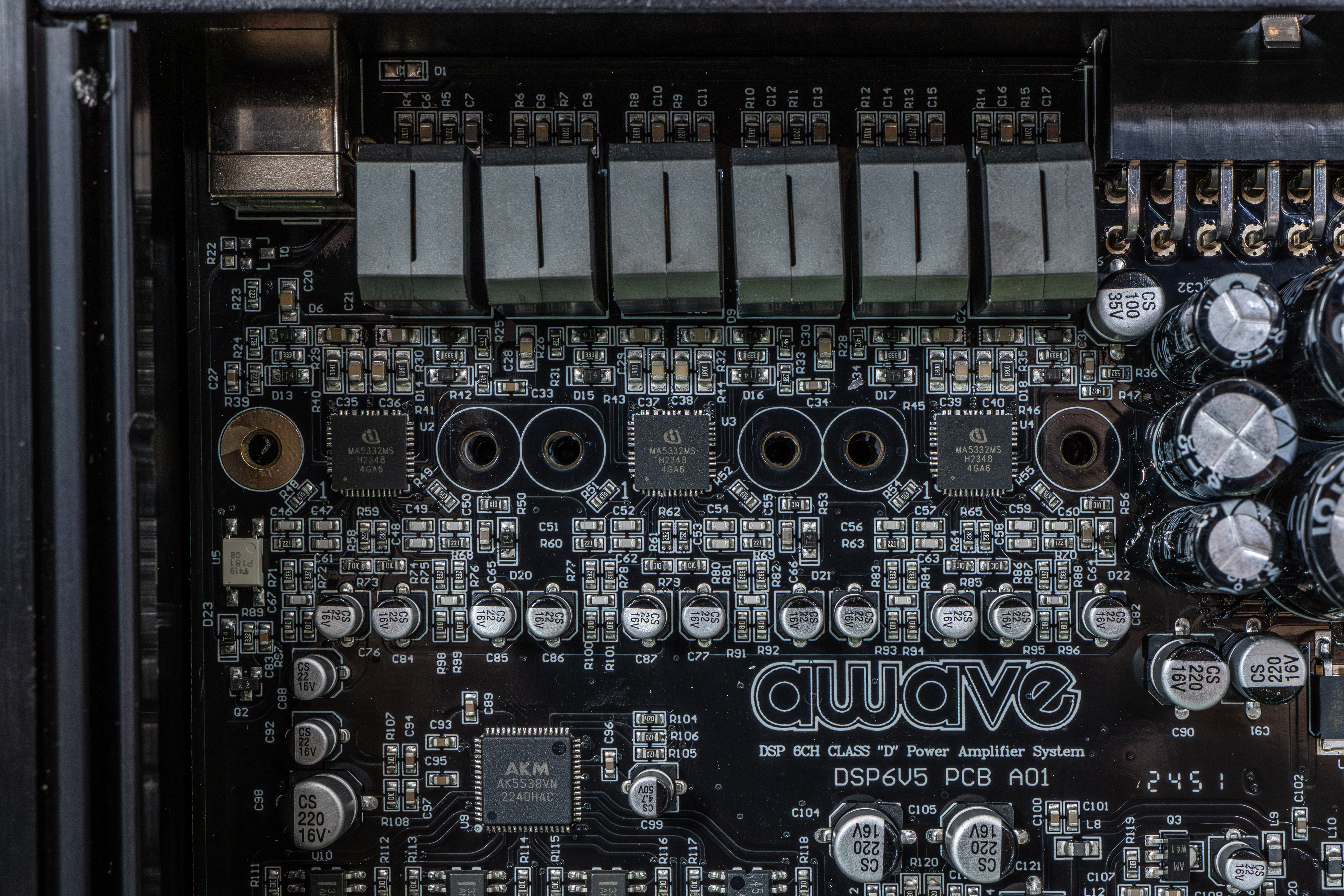

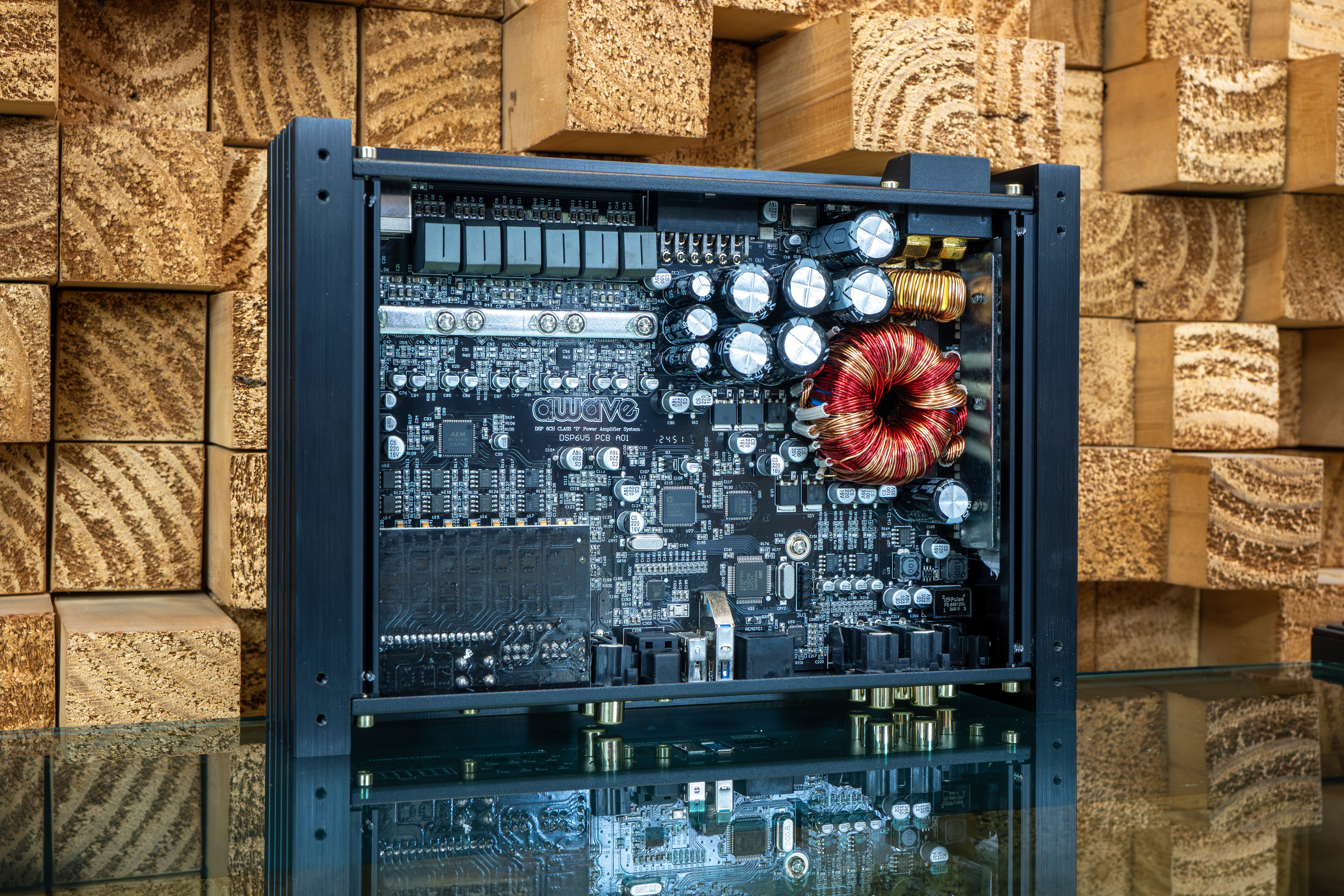

7. ภาคขยายกำลัง (Power Amplification): Infineon MA5332MS Triple Array หัวใจแห่งพลังที่



ไม่ยอมประนีประนอม



* หัวใจของระบบขับกำลังใน Awave DSP6V5 คือการผสานเทคโนโลยีจากชิป Infineon MA5332MS



เกรดอุตสาหกรรมจำนวน 3 ตัว ซึ่งถูกจัดวางแบบ Triple Array บนแผงวงจรเพื่อขับกำลังในรูปแบบ 6



Channel High Power



* สถาปัตยกรรม Class D ประสิทธิภาพสูง: ชิป Infineon MA5332MS ไม่ใช่แค่ชิปแอมป์ทั่วไป แต่เป็น



ชิปClass D ที่โดดเด่นเรื่อง "ความเที่ยงตรง" ของสัญญาณสูงมาก การนำชิป 3 ตัวมาแบ่งงานกันทำงาน



(ตัวละ 2 แชนแนล) ช่วยลดภาระการทำงานหนักของชิปแต่ละตัว ทำให้แอมป์ไม่ต้องทำงานที่ขีดจำกัด



สูงสุดตลอดเวลา ส่งผลให้ความเพี้ยนต่ำ (Low THD) และเสียงที่ได้มีความสะอาดสดใสกว่าแอมป์ที่ฝืน



กำลังเครื่องครับ



* ความเร็วในการตอบสนอง (High Slew Rate): ด้วยคุณสมบัติของ Infineon ที่มีความเร็วในการตอบ



สนองต่อสัญญาณอินพุตที่รวดเร็วมาก ทำให้การถ่ายทอดเสียงที่มีจังหวะฉับพลัน (Transient Response)



เช่น เสียงกลองสะบัด หรือเสียงดีดกีตาร์ ทำได้แม่นยำและสมจริง ราวกับศิลปินมาบรรเลงอยู่ตรงหน้า



โดยไม่มีอาการเสียงหน่วงหรือยืดยาด



* การจัดการพลังงานแบบ Triple Array (Load Stability): ในจังหวะที่เพลงต้องการพลังงานสูง (เช่น



ช่วงกระแทกเบสหนักๆ) แอมป์ทั่วไปมักจะเกิดอาการ "ไฟตก" หรือแรงดันแกว่ง (Power Drop) ทำให้เสียง



เบสบวมหรือเบลอ แต่โครงสร้างแบบ Triple Array ในเครื่องนี้จะช่วยกระจายโหลดการทำงาน ทำให้



ระบบสามารถดึงกระแสไฟมาขับลำโพงได้อย่างรวดเร็วและต่อเนื่อง ส่งผลให้เสียงเบสที่ได้มีความกระชับ



ลึก และมีพลัง (Punchy & Tight) โดยที่กำลังขับไม่ลดลงแม้จะเปิดด้วยความดังระดับสูง



* ประสิทธิภาพทางความร้อน (Thermal Efficiency): ชิป Infineon ชุดนี้มีประสิทธิภาพสูงมากในแง่ของ



พลังงาน (Efficiency) ทำให้เกิดความร้อนสะสมน้อยกว่าแอมป์รุ่นเก่าๆ การทำงานที่อุณหภูมิต่ำกว่าช่วย



ยืดอายุการใช้งานของอุปกรณ์อิเล็กทรอนิกส์โดยรอบบนบอร์ดให้ยาวนานขึ้น และคงความนิ่งของเสียง



ไว้ได้แม้ต้องเปิดต่อเนื่องเป็นเวลานานระหว่างการเดินทางครับ










Technical data





Output channel equalizer



• Centre frequency point: 20Hz~20KHz



• Q-value: 0,3~15



• Amplification: -15dB~+15dB





Electronic circuits



• High-performance DSP from ADI



• Analogue-to-Digital Converter (ADC): AKM5538 HI-End 768kHz/32-bit digital signal



• HI-End components



• Input channel
•
•
  • High-level input with combined frequency
•
  • Digital-to-Analogue Converter (DAC): AKM4458 HI-End 768kHz/32-bit
•
  • Professional audio operational amplifier
•
  • Hi-End professional audio capacitor
•

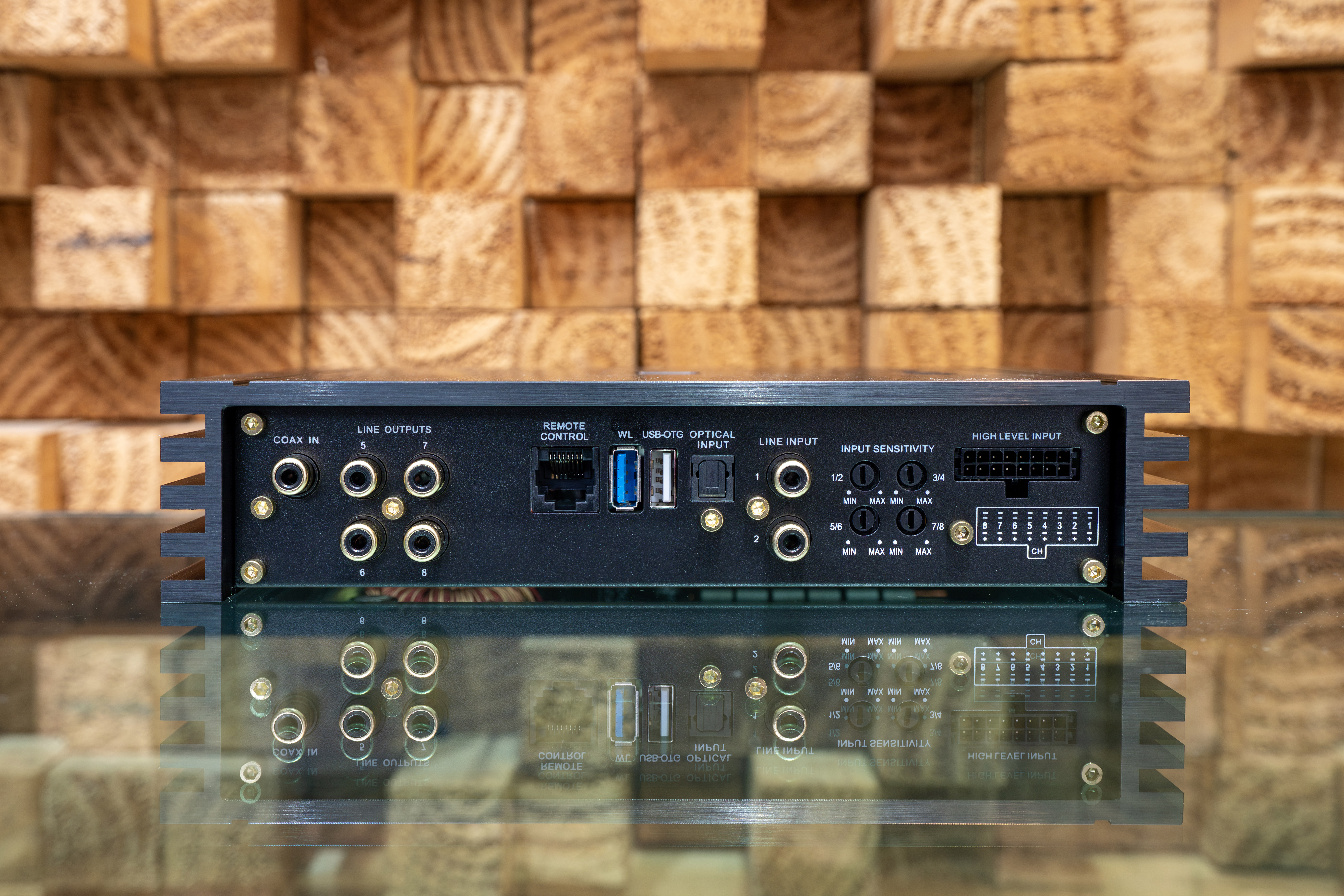

  • 8 high-level inputs
•
  • 2-channel RCA input and high-level 1.2 multiplexing
•
  • Optical input, coaxial input - 192kHz/32-bit support
•
  • OTG input - 192kHz/24-bit support
•
  • Bluetooth input



Bluetooth support



• Bluetooth 5.0



• Bluetooth protocol: A2DP/AVRCP



• Bluetooth formats supported: aptX/aptX HD/AAC/SBC





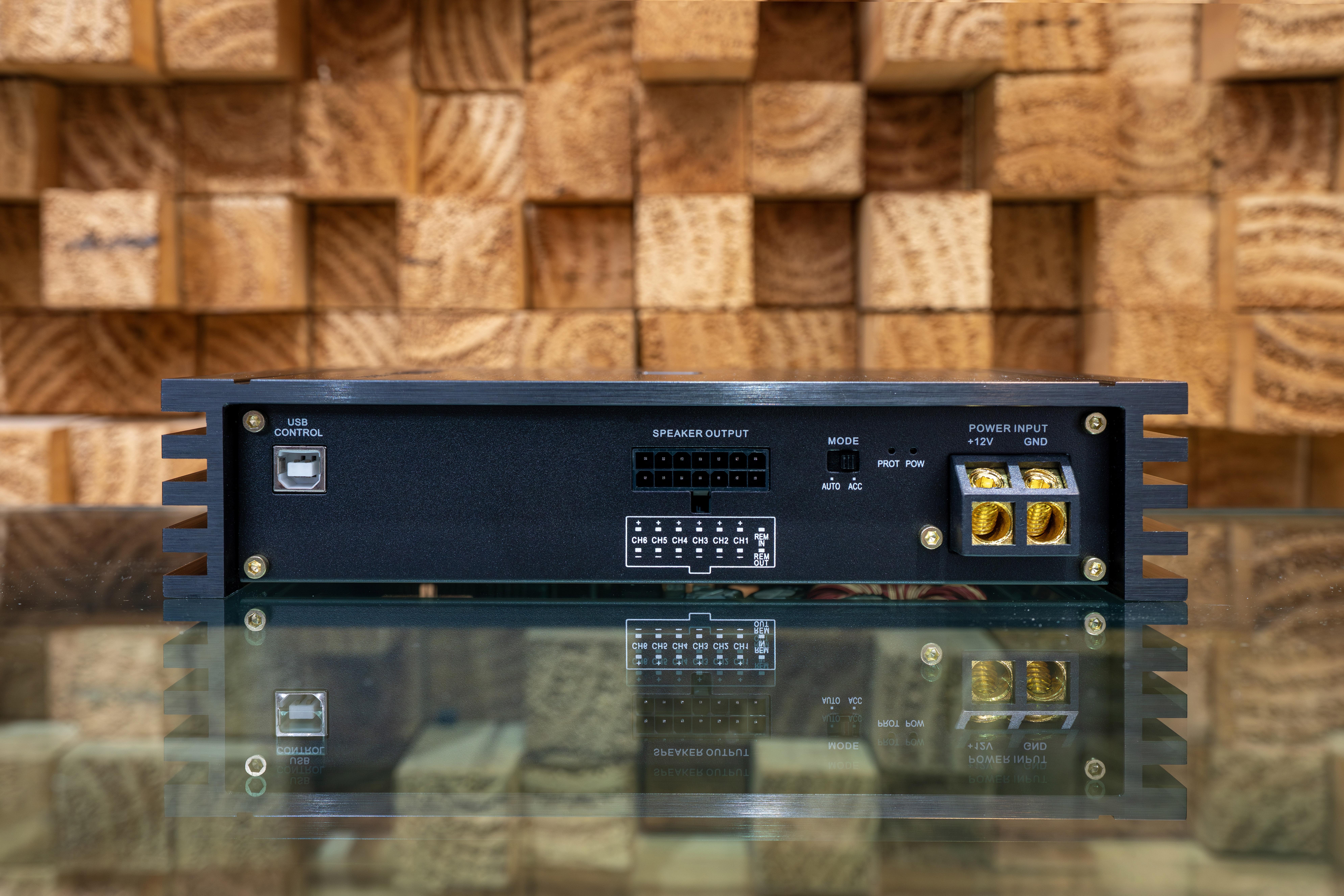

Amplifier output channel



• 6 high-level outputs



• 4 RCA outputs



• Class D amplifier:
•
•
  • 6CH x 90W (4Ω, 14.4V, 1kHz, 1% THD)
•
  • 6CH x 135W (2Ω, 14.4V, 1kHz, 1% THD)





Sound parameters



• Signal-to-noise ratio: ≥100dB



• Total harmonic distortion (THD): ≤0.01%



• Input sensitivity



• Input impedance



• RCA output voltage



• Operating voltage range: 9~18V





Input channel equalizer





• Each input channel has an independent 5-segment equalizer



• Filter type: PE (top) / LS (low shelf) / HS (high shelf) / 1st row, 2nd row ALLPASS



• Centre frequency point: 20Hz~20KHz



• Q-value: 0,3~15



• Amplification: -15dB~+15dB





Input sources



• Analogue, optical, coaxial input, Bluetooth, OTG



• Parameters (DLC)



• Intelligent recognition and automatic switching of the recording mode for multiple



• audio sources



• 8-channel input





Individual settings for each channel



• Output gain adjustment: -40dB~0dB



• Polarity adjustment: positive/negative



• Delay adjustment: 0-20ms



• Surround sound channels:
•
•
  • Front sound field
•
  • Rear sound field
•
  • Central sound field
•
  • Sound field surrounding the "starry sky"
•
  • Subwoofer





Filters and output signal splitting



• Filter type: Butterworth/Nink-Rein/Bessel



• Equalizer mode



• Baseline phase



• Output polarity



• Output delay



• Independent adjustment / absolute adjustment / relative adjustment / split point



• adjustment







Output adjustments



• Adjustment for each channel: 0°~360°



• Polarisation for each channel: positive/negative



• Delay for each channel: 0~20ms



• Volume control:
•
•
  • Single channel volume: mute, -40dB~0dB
•
  • Subwoofer volume: mute, -40dB~0dB
•
  • Total subwoofer volume: mute, -40dB~+12dB
•
  • Total volume control: mute, -40dB~+12dB





Dimensions:



• 224mm x 156mm x 49mm
