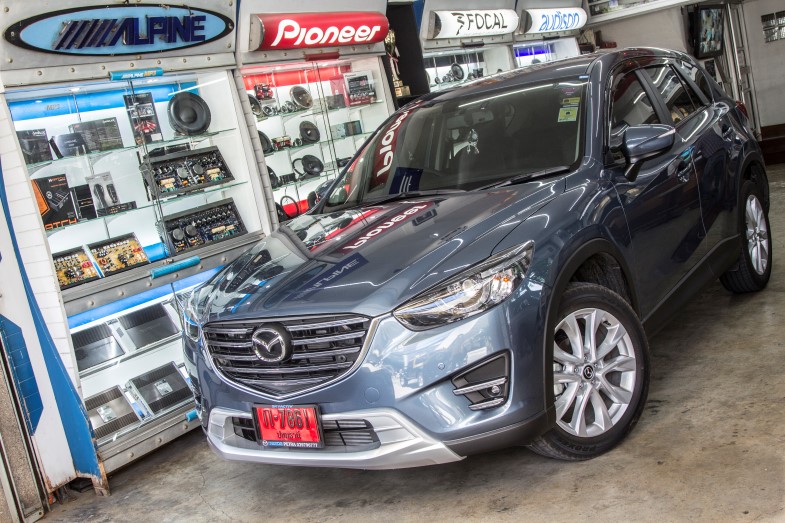

MAZDA CX5 คันนี้เลือกใช้ลำโพง FOCAL และ POWER AMPLIFIER ของ HARMOTECH T Series โดยติดตั้งชุดเครื่องเสียงแบบ FRONT STAGE ในระบบ QUAD-AMP ที่ใช้ PROCESSOR HELIX DSP PRO 10 CH รุ่น TOP และใช้เครื่องเล่นเพลง Hi-Res ASTELL&KERN AK300 ต่อสัญญาณผ่านทางช่อง AUX ของ HELIX DSP PRO ครับ



ในระบบชุดเครื่องเสียงประกอบด้วย
- เครื่องเล่น Hi-Res Audio แบบ Digital Audio Player (DAP) ASTELL&KERN AK300 (DAC AK4490)
- PROCESSOR HELIX DSP PRO 10 CH
- FOCAL UTOPIA 165WRC MK II (3 Way - Active)
- FOCAL EXPERT PS165FX
- POWER AMPLIFIER HARMOTECH T4 (TW+MR)
- POWER AMPLIFIER HARMOTECH T4 (MB+REAR)
- POWER AMPLIFIER HARMOTECH T1 (SUB)
- สายไฟ HARMOTECH M4 4AWG (OFC)
- สายสัญญาณ FURUTECH SA509 (uOFC)
- RCA PLUG FURUTECH FP-126G (Pcocc Center Pin)
- สายลำโพง HARMOTECH M16 (16AWG PCOFC) (TW,MR,REAR)
- สายลำโพง HARMOTECH M12 (12AWG PCOFC) (MB,SUB)
- แผ่น DAMP HARMOTECH (MADE IN RUSSIA)
- AUX CABLE VIABLUE T6s PLUGS + VIABLUE EPC-2 (Made in Germany)
- รองฐานลำโพงด้วยสเปรย์เซอร์กันน้ำ+เชื้อรา
- บัดกรีเข้าอุปกรณ์ต่างๆ ทั้งระบบด้วยตะกั่ว เงินผสมทอง MUNDORF MSolder® SUPREME

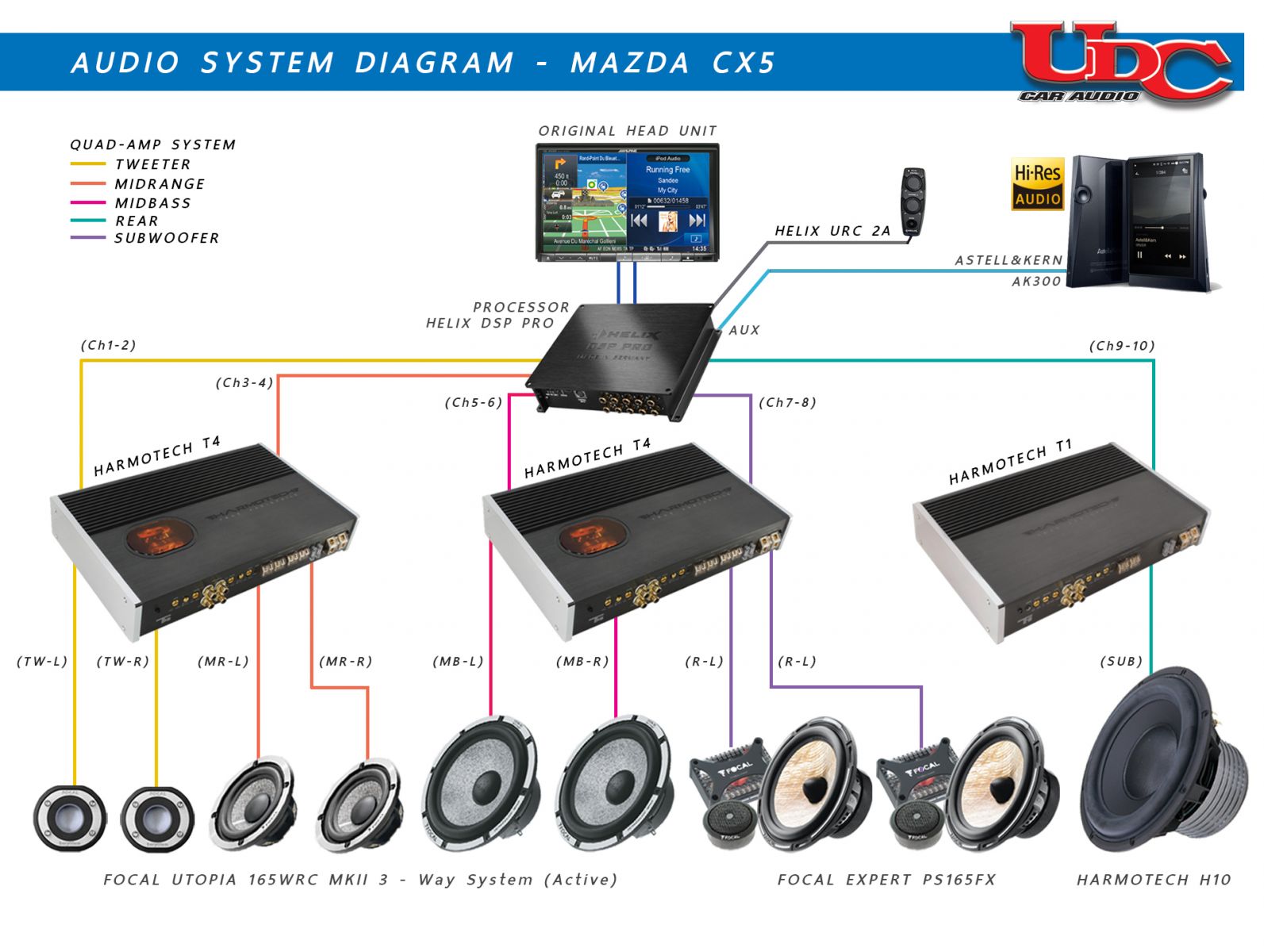

AUDIO SYSTEM DIAGRAM MAZDA CX5

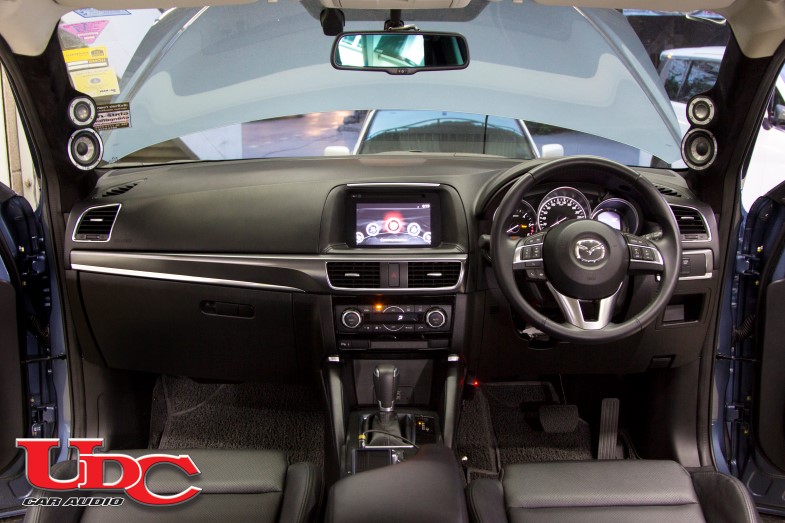

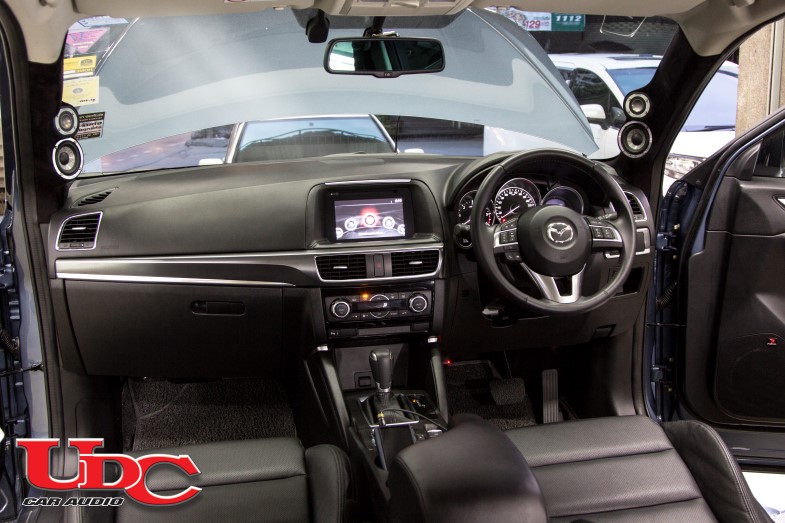

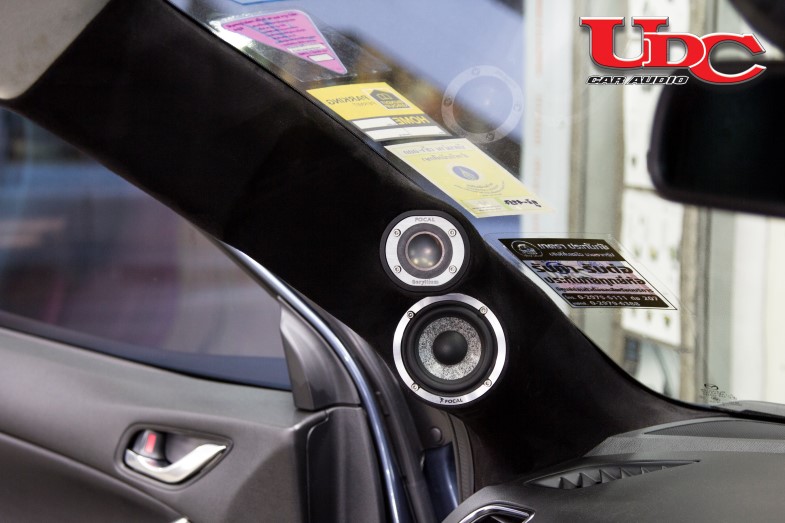

ภายในเมื่อทำการติดตั้วลำโพง 3 ทาง FOCAL UTOPIA 165 WRC MK ii ที่เสา A-Pillar ของตัวรถเข้ารูปสวยงามครับ

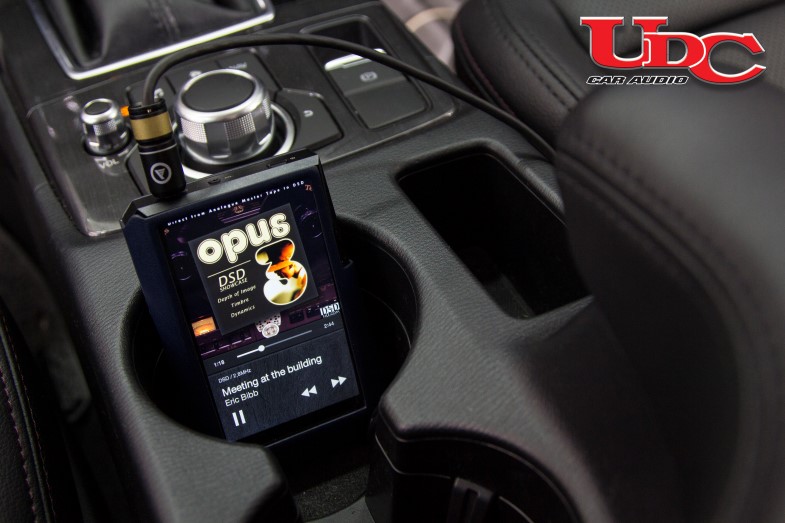

เครื่องเล่น Hi-Res Audio แบบ Digital Audio Player (DAP) ASTELL&KERN AK300 ใช้ Chip DAC Hi-End ของ AKM AK4490 รองรับไฟล์เพลง 24bit และ DSD พร้อมกับ Femto Clock !! หน้าจอแสดงผลได้สวยงามและมีฟังก์ชั่นครบๆทั้ง Bluetooth และ output ทั้งแบบ 3.5 mm. และ 2.5mm.

มาต่อเข้ากับ AUX ของ PROCESSOR MATCH DSP คุณภาพเสียงเพิ่มขึ้นอีกเยอะเลยครับ

เอารีวิวมาให้อ่านกันด้วยนะครับ https://forum.munkonggadget.com/detail.php?id=209994

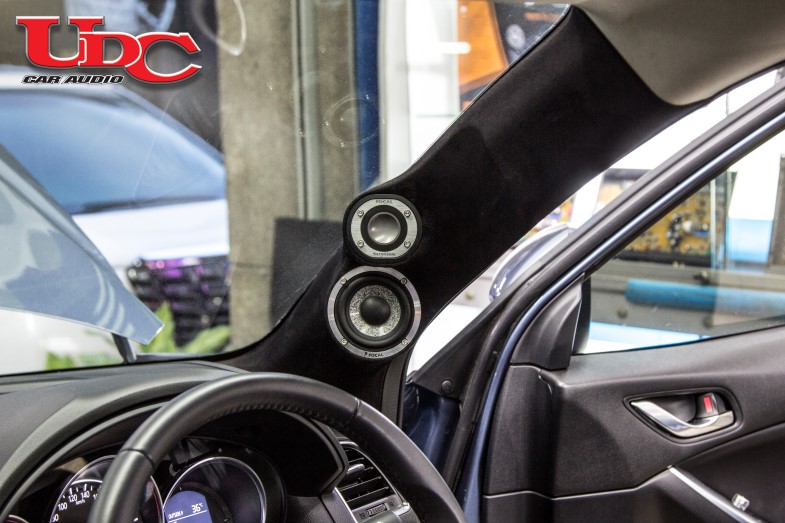

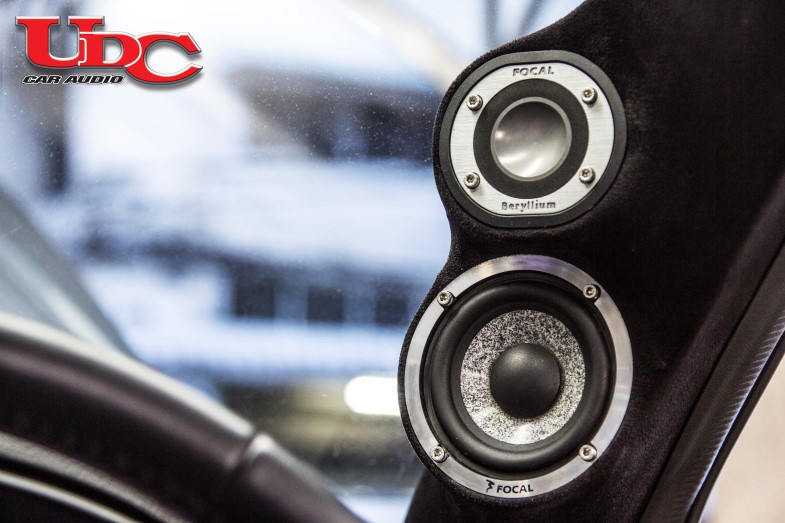

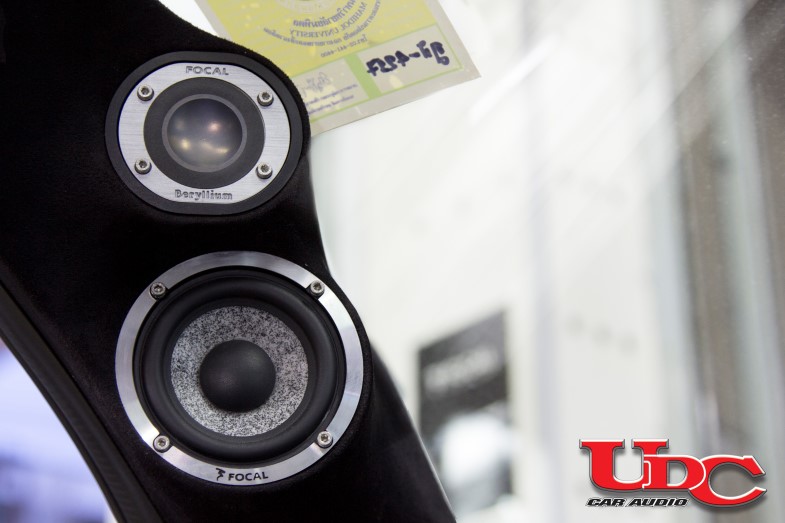

ทำการยึดติดตั้งลำโพง TWEETER และ MIDRANGE ของ FOCAL UTOPIA 165 WRC MK II เข้ากับเสา A-Piilar เสร็จเรียบร้อย สวยงามครับ

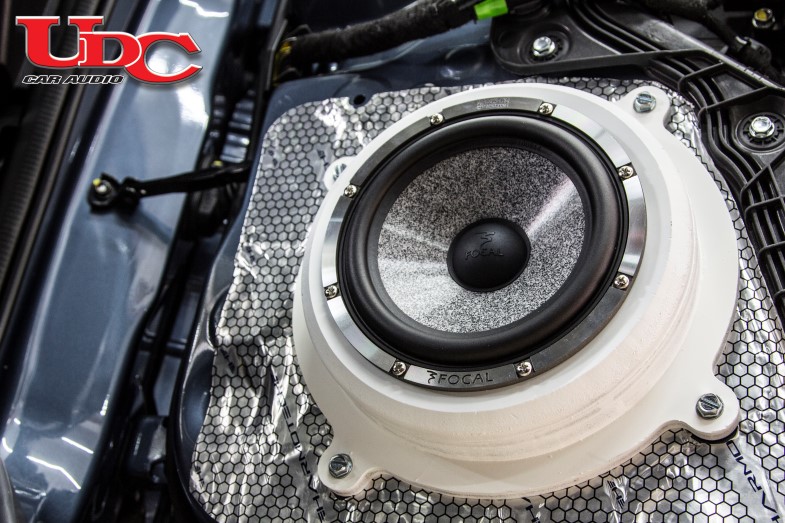

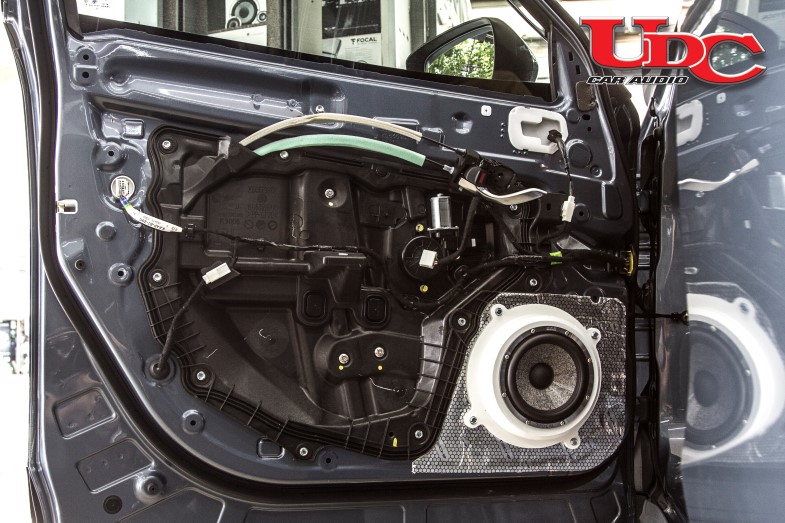

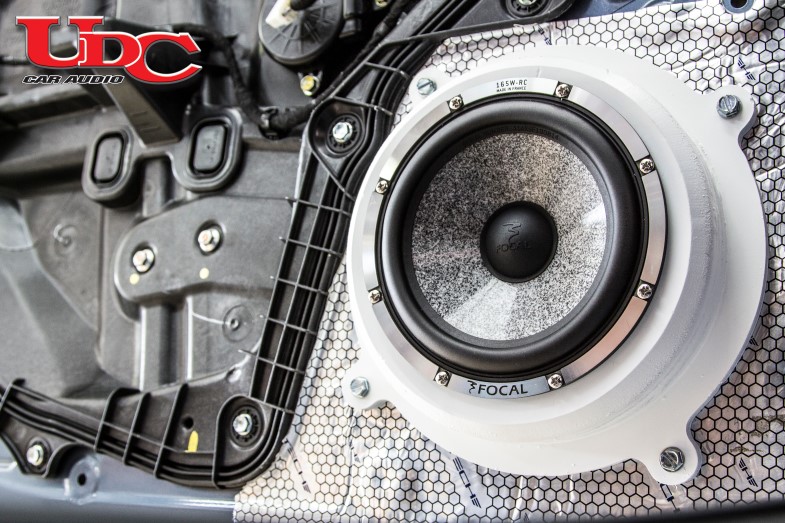

งานติดตั้งลำโพง MIDBASS ของ FOCAL UTOPIA 165WRC MK II ที่ประตูบานหน้าซ้ายครับ







ทำการยึดน็อตที่ลำโพงให้ครบทุกจุด เพื่อให้ได้ความมั่นคงแข็งแรงและความแนบสนิทของลำโพงและฐานรองลำโพงเพื่อให้ลมที่ลอดออกมานั้นเกิดขึ้นได้น้อยที่สุด

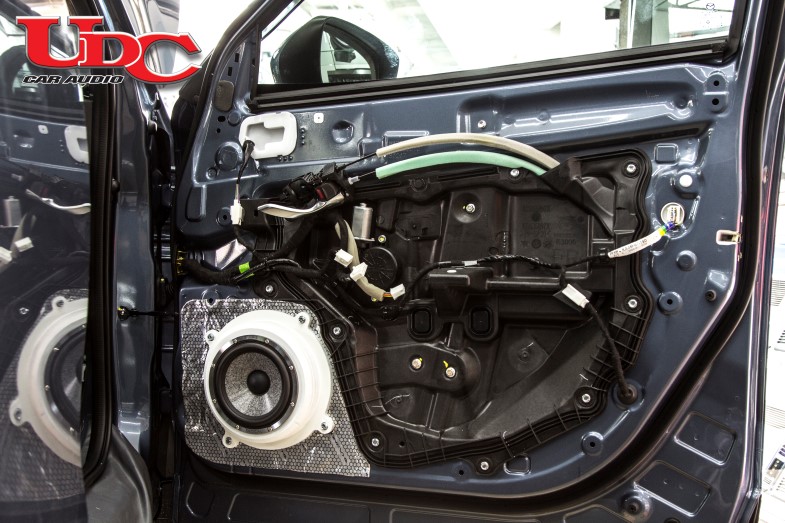

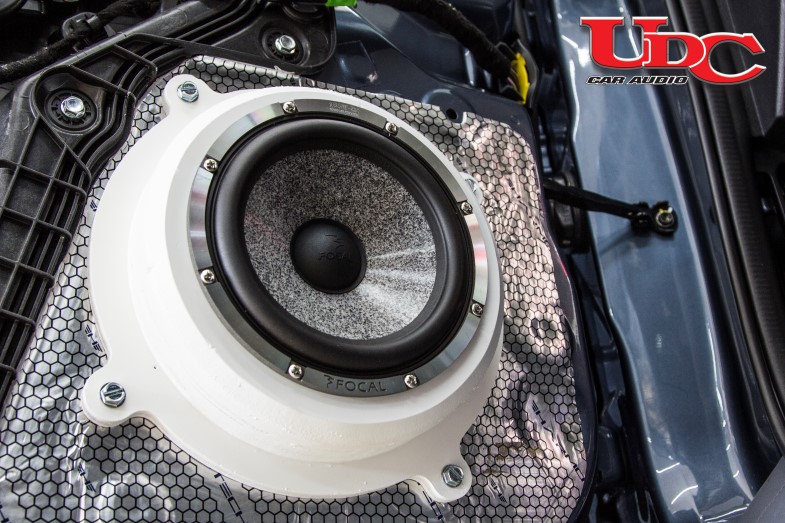

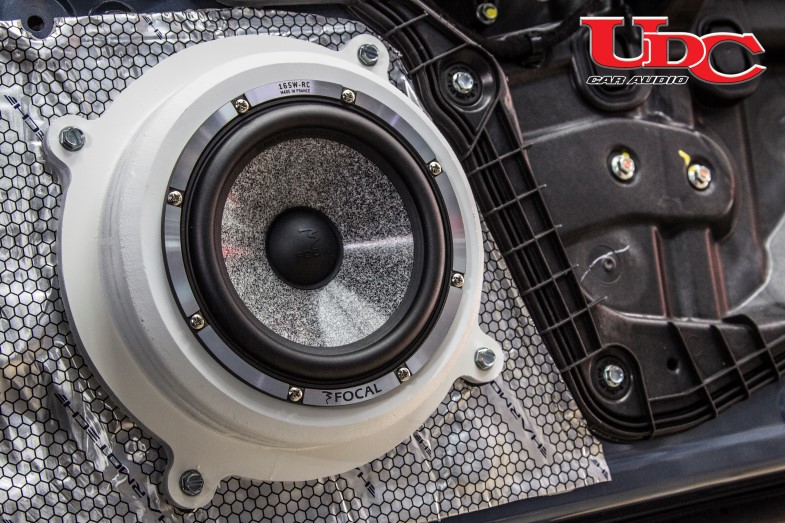

งานติดตั้งลำโพง MIDBASS ของ FOCAL UTOPIA 165WRC MK II ที่ประตูบานหน้าขวาครับ







ทำการยึดน็อตที่ลำโพงให้ครบทุกจุด เพื่อให้ได้ความมั่นคงแข็งแรงและความแนบสนิทของลำโพงและฐานรองลำโพงเพื่อให้ลมที่ลอดออกมานั้นเกิดขึ้นได้น้อยที่สุด

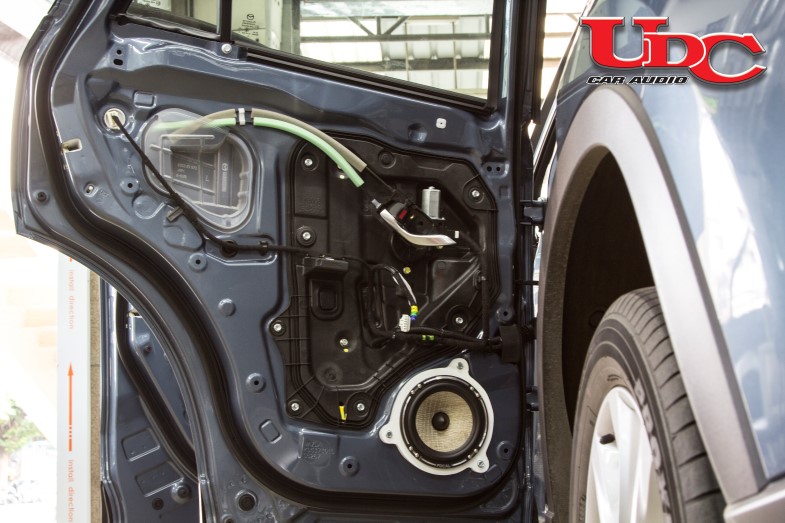

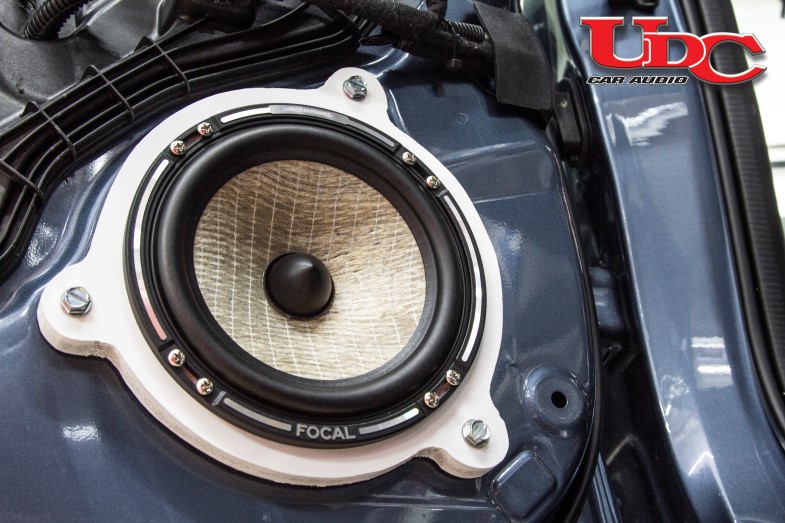

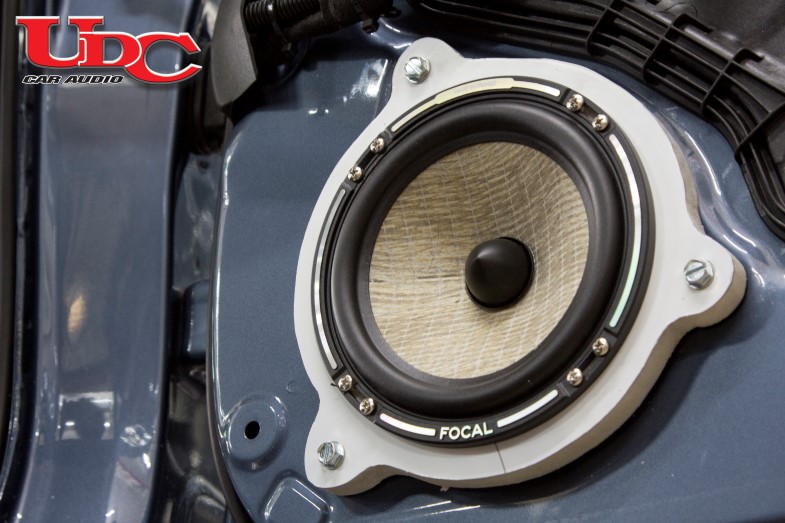

ติดตั้งลำโพงแยกชิ้น FOCAL EXPERT PS165FX ที่ประตูบานหลังซ้ายครับ







ทำการยึดน็อตที่ลำโพงให้ครบทุกจุด เพื่อให้ได้ความมั่นคงแข็งแรงและความแนบสนิทของลำโพงและฐานรองลำโพงเพื่อให้ลมที่ลอดออกมานั้นเกิดขึ้นได้น้อยที่สุด

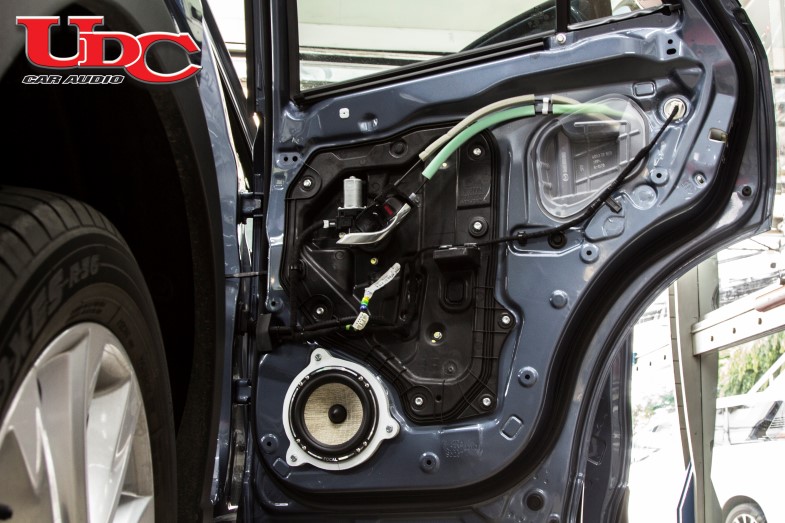

ติดตั้งลำโพงแยกชิ้น FOCAL EXPERT PS165FX ที่ประตูบานหลังขวาครับ







ทำการยึดน็อตที่ลำโพงให้ครบทุกจุด เพื่อให้ได้ความมั่นคงแข็งแรงและความแนบสนิทของลำโพงและฐานรองลำโพงเพื่อให้ลมที่ลอดออกมานั้นเกิดขึ้นได้น้อยที่สุด

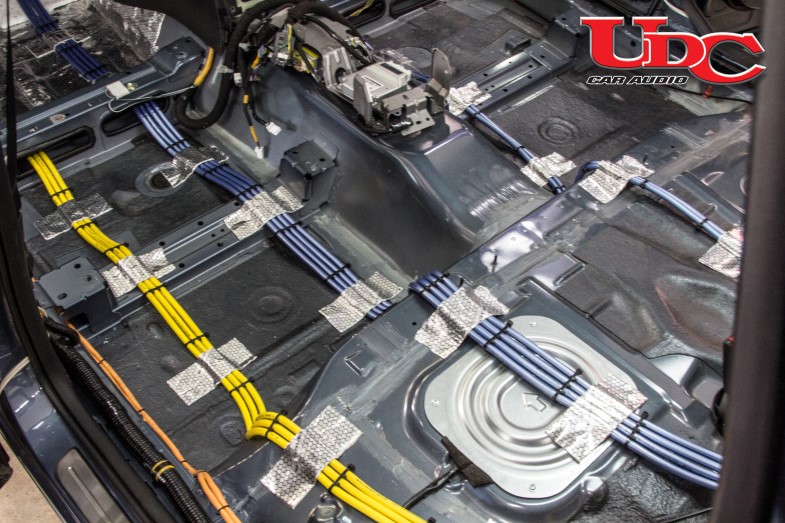

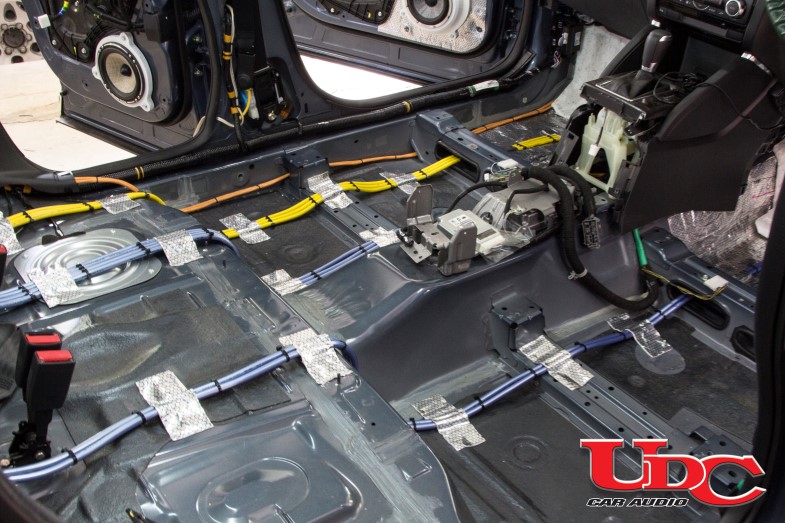

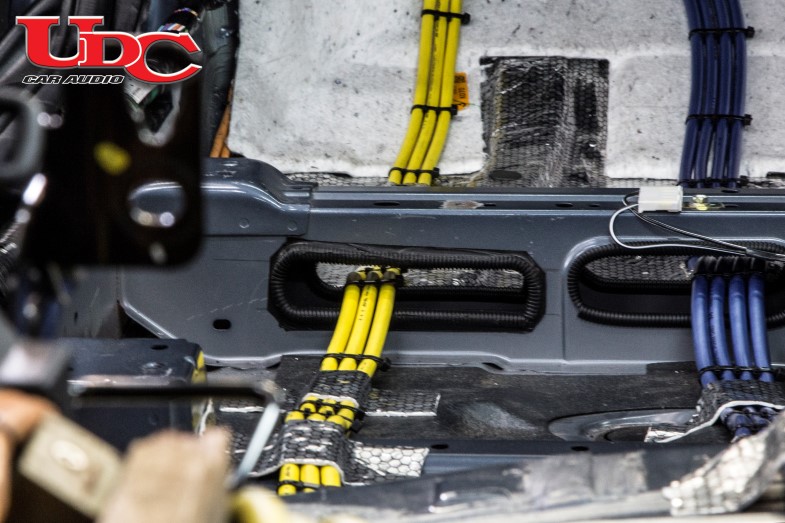

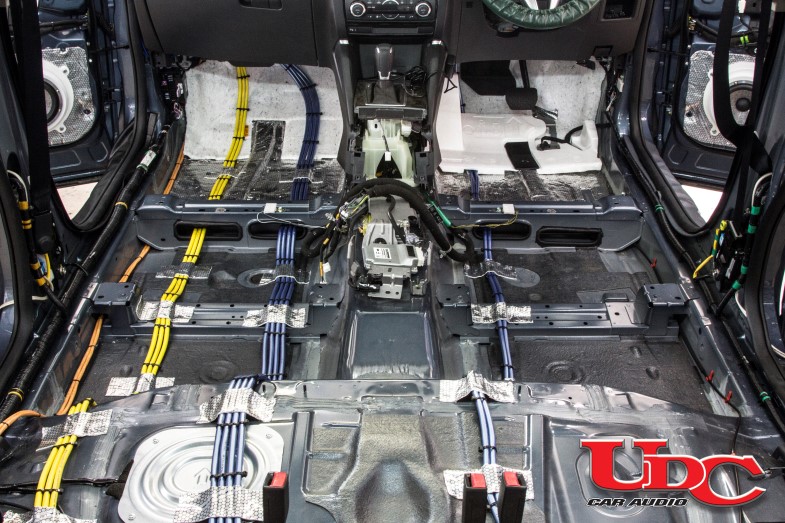

เพราะการเดินสาย มีผลกับประสิทธิภาพของเสียง และสัญญาณต่างๆที่เข้ามารบกวนในระบบเสียง เราจึงใส่ใจทุกขั้นตอนการทำงาน แยกสายแต่ละประเภทออกจากกัน และเก็บงานเดินสายในระบบเรียบร้อยครับ

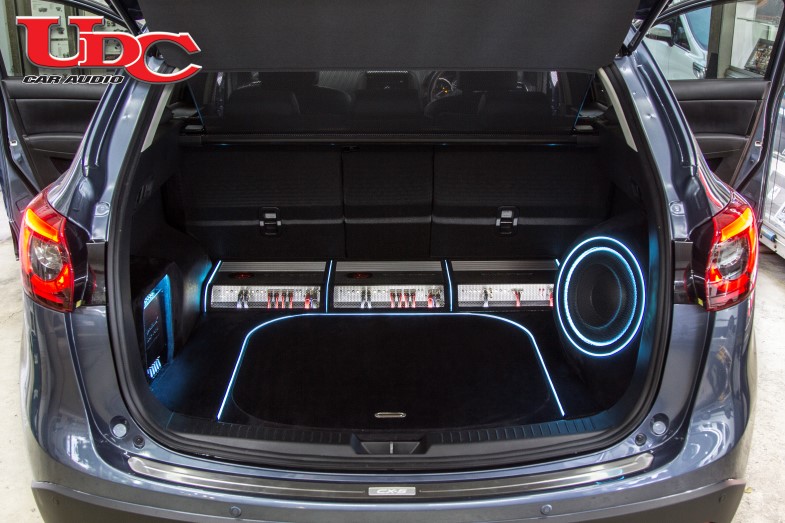

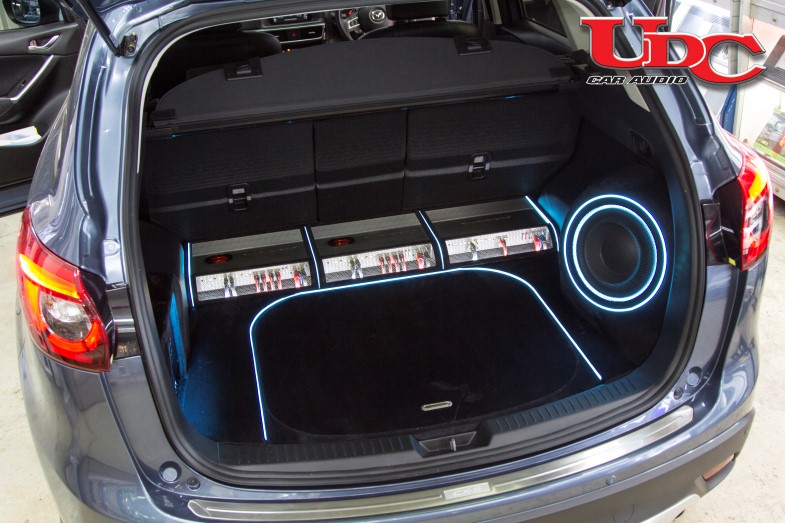

แผงแอมป์ที่ออกแบบให้เรียบหรู เก็บงานเข้ารูปพร้อมเล่นไฟ LED ให้กลมกลืนสวยงามไปกับภายในรถ เรียบร้อยตามแบบฉบับของทาง UDC CAR AUDIO ครับ

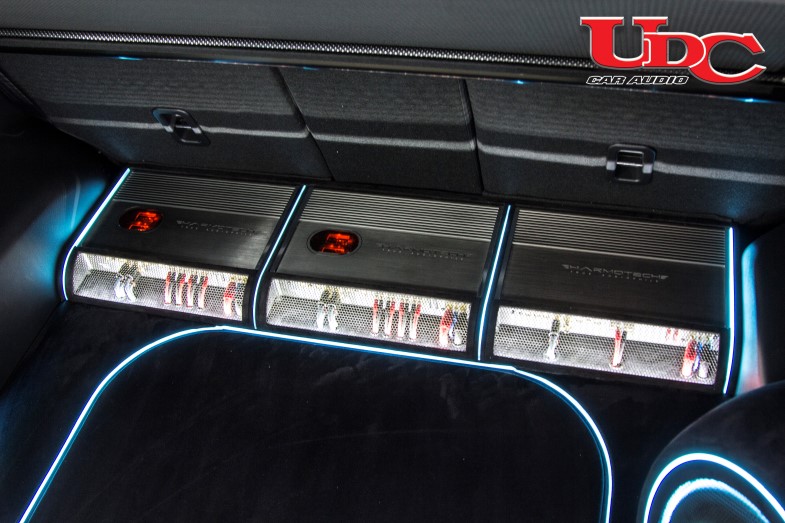

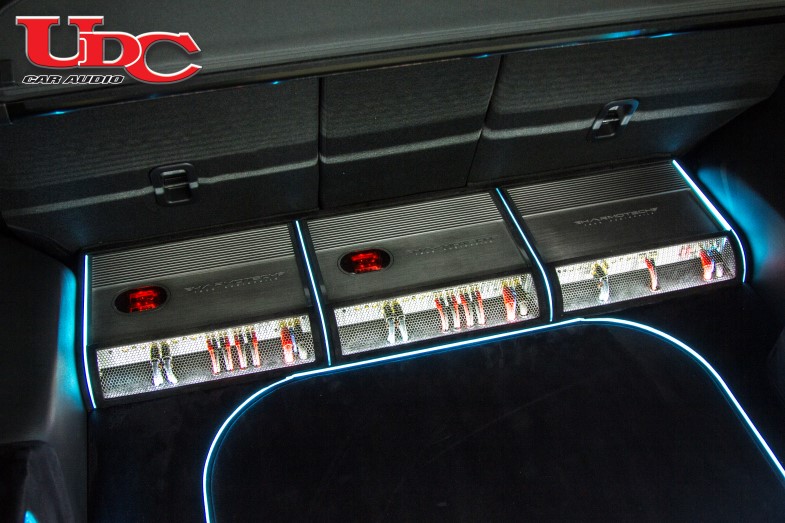

จัดเรียงสายไฟเรียบร้อย พร้อมป้องกันชุดสายต่างๆด้วยตะแกรงอะลูมิเนียมแบบหกเหลี่ยมที่เราทำขึ้นมาโโยเฉพาะ ปกป้องสายให้กับ POWER AMPLIFIER HARMOTECH T4 และ T1 ขุมกำลังของระบบครับ









จัดเรียงสายไฟเรียบร้อย พร้อมป้องกันชุดสายต่างๆด้วยตะแกรงอะลูมิเนียมแบบหกเหลี่ยมที่เราทำขึ้นมาโโยเฉพาะ ปกป้องสายให้กับ POWER AMPLIFIER HARMOTECH T4 และ T1 ขุมกำลังของระบบครับ

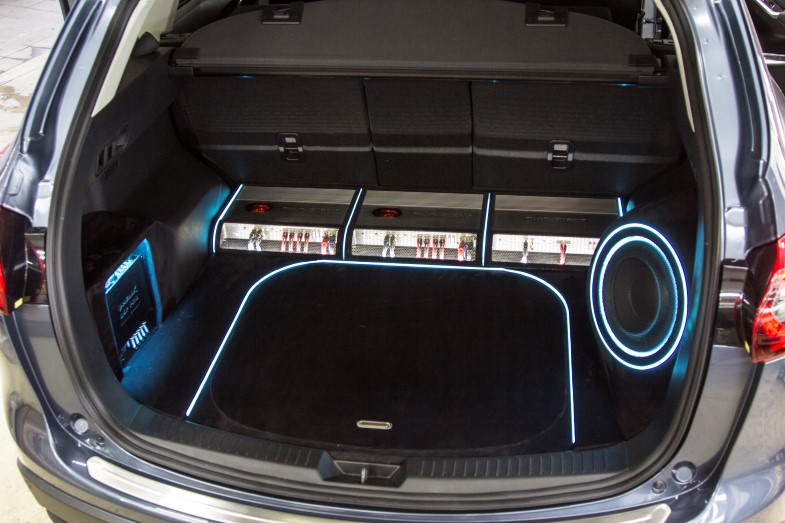

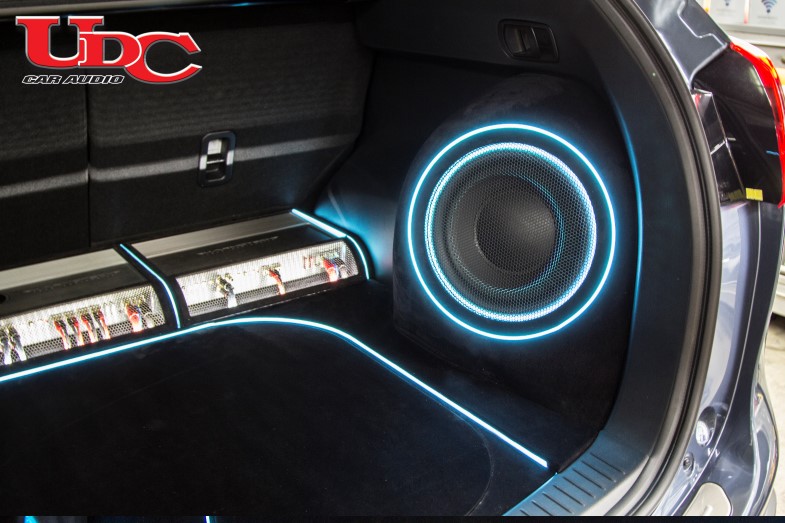

ตู้ SUBWOOFER ที่ได้ทำการสร้างขึ้นมาให้เพื่อให้ได้ปริมาตรที่เหมาะสมตามสูตรของดอกลำโพง และให้เข้ารูปเข้าภายในรถมากที่สุด พร้อมเพิ่มความสวยงามด้วยไฟ LED ให้กลมกลืนสวยงามไปกับภายในรถ

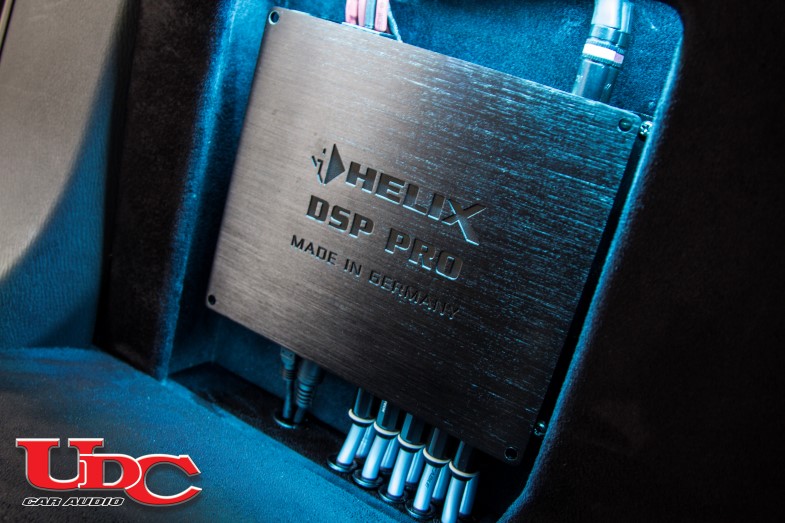

PROCESSOR HELIX DSP PRO - PROCESSOR รุ่น TOP จากทาง HELIX ที่เลือกใช้ อุปกรณ์ A/D ของ Asahi Kasei และ D/A ของ Analog Devices

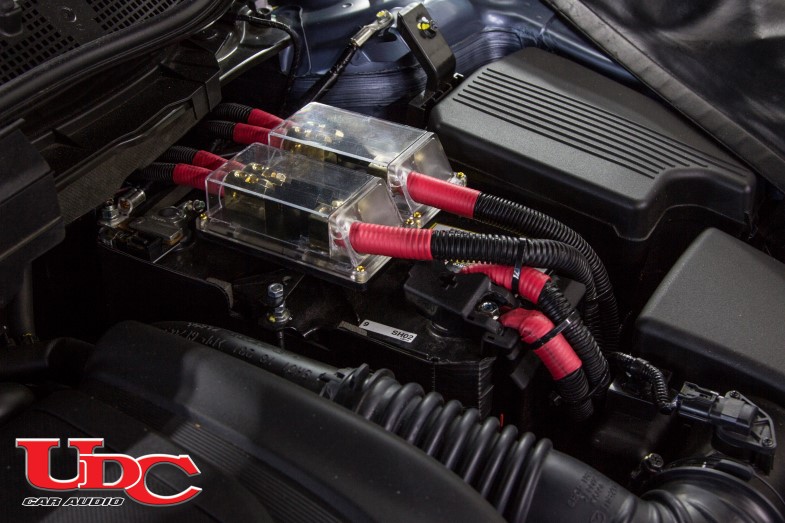

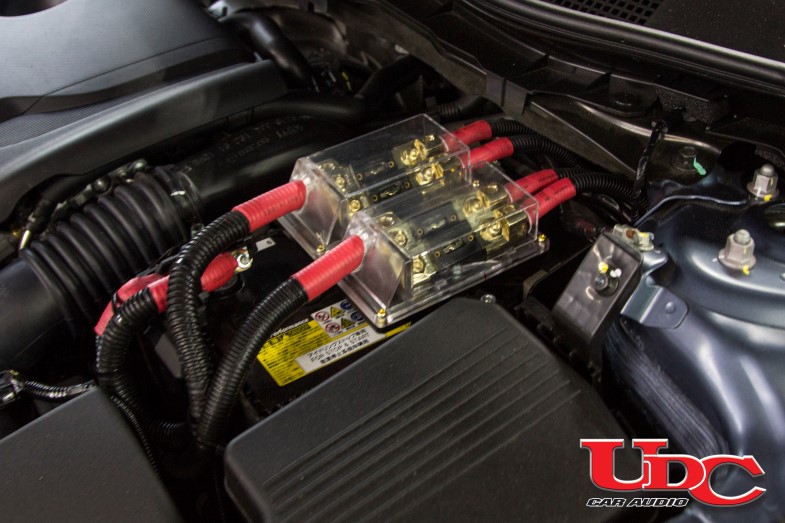

กระบอกฟิวส์ที่ทำการเก็บงานเรียบร้อย ทำการหุ้มด้วยท่อร้อยสาย ป้องกันความร้อนจากห้องเครื่องมาสู่ชุดสายไฟ
